ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « __ » ____________2025 г. № _7_>

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 578

Регистрационный № 30709-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТЛП-10

Трансформаторы тока ТЛП-10 (далее - трансформаторы тока) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и (или) управления в сетях переменного тока до 10 кВ.

Трансформаторы тока являются трансформаторами проходного типа с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы тока могут иметь от одной до пяти вторичных обмоток, каждая из которых изготовлена на отдельном магнитопроводе, а также иметь один или несколько коэффициентов трансформации и различные значения номинального вторичного тока. Трансформаторы тока могут быть установлены в любом положении. Трансформаторы тока выпускаются в нескольких конструктивных вариантах отражающих особенности каждого трансформатора. Расшифровка условного обозначения трансформаторов тока приведена на рисунке 1.

Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

Трансформаторы тока идентичны по принципу действия, отличаются по габаритным размерам, метрологическим и техническим характеристикам, указанным в таблицах 1 и 2.

Заводской номер наносится на табличку технических данных в виде шильда любым технологическим способом в виде цифрового или буквенно-цифрового кода.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Пломбирование от несанкционированного доступа осуществляется в местах расположения клемм выводов вторичных обмоток.

Общий вид трансформаторов тока с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2.

ТЛП - 10 - Х Х - Х Х - Х - Х / Х Х Х Х ХкА (Хс)

Время протекания тока термической стойкости, секунды (1 или 3 секунды)

Ток         термической

стойкости, кА

Уровень изоляции

Категория

по ГОСТ 15150-69

Климатическое

по ГОСТ 15150-69

Номинальный вторичный ток, А (при наличии у трансформатора нескольких вторичных токов указываются все значения через тире)

Номинальный первичный ток, А (при наличии у трансформатора нескольких первичных токов указывают все значения через тире, при наличии отпайки или переключения указывается в скобках)

Номинальная вторичная нагрузка, В^А (при наличии у трансформатора нескольких номинальных вторичных нагрузок указывают номинальную вторичную нагрузку в виде дроби)

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений (указывается «FS» и числовое значение) или номинальная предельная кратность вторичных обмоток для защиты (указывается только числовое значение)

Классы точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)

Конструктивный вариант исполнения в виде буквенно-цифрового обозначения

Подтип (от 1 до 6)

Номинальное напряжение

Трансформаторы тока с литой изоляцией, конструкция - проходной

Рисунок 1 - Расшифровка условного обозначения трансформаторов тока

Место нанесения знака утверждения типа и заводского номера (таблички технических данных в виде шильда)

Место нанесения знака утверждения типа и заводского номера (таблички технических данных в виде шильда)

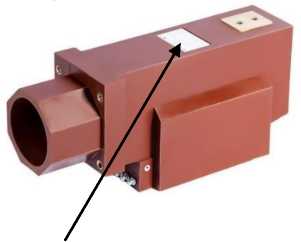

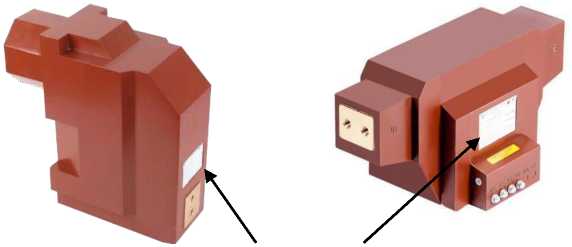

Рисунок 2 - Внешний вид трансформаторов тока

Основные метрологические и технические характеристики трансформаторов тока представлены в таблицах 1 и 2.

Таблица 1 -

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности

наносится на табличку трансформатора тока и на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность

приведены в пункте 1.1 документа «Трансформатор тока ТЛП-10-Х. Руководство по эксплуатации. ЭК.1.761.0Х0РЭ».

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

ГОСТ Р МЭК 61869-2-2015 «Национальный стандарт Российской Федерации. Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

ТУ 3414-003-52889537-05 «Трансформаторы тока ТЛП-10. Технические условия».

Общество с ограниченной ответственностью     «Электрощит-К°»

(ООО «Электрощит-К°»)

ИНН 4001005954

Адрес: 249210, Калужская обл., п. Бабынино, ул. Советская, д. 24

Тел./факс: +7 495 0110 500

E-mail: info@tf-el.ruWeb-сайт: www.kztt.ru

Государственный центр испытаний средств измерений «РОСИСПЫТАНИЯ» (ГЦИ СИ «РОСИСПЫТАНИЯ»)

Адрес: 1193691, г. Москва, ул. Озерная, д. 46

Уникальный номер записи в реестре аккредитованных лиц № 30123-10.

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 578

Регистрационный № 77404-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефтепродуктов склада ГСМ ООО «Дельта-Торг»

Система измерений количества и показателей качества нефтепродуктов склада ГСМ ООО «Дельта-Торг» (далее по тексту - СИКНП), предназначена для измерений массы нефтепродуктов прямым методом динамических измерений.

Принцип действия СИКНП основан на использовании прямого метода динамических измерений массы нефтепродуктов с применением счетчиков-расходомеров массовых. Выходные сигналы счетчиков-расходомеров массовых поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефтепродукта по реализованному в нем алгоритму.

СИКНП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНП и эксплуатационными документами на ее компоненты.

В составе СИКНП применены средства измерений утвержденных типов, которые приведены в таблице 1.

Таблица 1 - Состав СИКНП

СИКНП обеспечивает выполнение следующих основных функций:

• - автоматические измерения массы нефтепродуктов прямым методом динамических измерений в рабочем диапазоне расхода, температуры и давления нефтепродуктов;

• - измерения давления и температуры нефтепродуктов автоматические и с помощью показывающих средств измерений давления и температуры нефтепродукта соответственно;

• - автоматические измерения плотности нефтепродуктов;

• -   контроль метрологических характеристик (КМХ) рабочих СРМ по контрольно-резервным СРМ в автоматизированном режиме;

• - поверка и КМХ рабочих и контрольно-резервных СРМ по передвижной поверочной установке;

• - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть нефтепродукты. Методы отбора проб»;

• - автоматическое и ручное управление измерительными линиями (ИЛ);

• - автоматический контроль параметров измеряемого потока, их индикацию сигнализацию нарушений установленных границ;

• - защиту информации от несанкционированного доступа программными средствами. Пломбирование СИКНП не предусмотрено.

Программное обеспечение (ПО) СИКНП (ИВК, автоматизированное рабочее место (АРМ) оператора) обеспечивает реализацию функций СИКНП. Идентификационные данные ПО указаны в таблице 2.

Уровень защиты ПО СИКНП «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 -

данные ПО

Метрологические и основные технические характеристики СИКНП, включая показатели точности и физико-химические показатели измеряемой среды, приведены в таблицах 3, 4.

Таблица 3 -

Таблица 4 - Основные технические

наносится в нижней части титульного листа инструкции по эксплуатации СИКНП типографским способом.

Комплектность СИКНП приведена в таблице 5.

Таблица 5 - Комплектность СИКНП

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.3.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений».

Общество с ограниченной ответственностью Научно-производственная фирма «КРУГ» (ООО НПФ «КРУГ»)

ИНН 5837003278

Адрес: 440028, г. Пенза, ул. Германа Титова, д. 1

Телефон: +7(8412)49-97-75

Факс: +7(8412)55-64-96

E-mail: krug@krug2000.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

ИНН 7809022120

Юридический адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7а

Телефон: +7 (843) 272-70-62

Факс: +7 (843) 272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 578

Регистрационный № 84253-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО «Иреляхское»

Система измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО «Иреляхское» (далее - СИКН) предназначена для измерения массы нефти.

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.

Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

• 1) Блок измерительных линий (БИЛ), состоящий из двух измерительных линий (одной рабочей, одной контрольно-резервной).

• 2)  Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.

• 3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.

• 4)  Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.

Таблица 1 - Состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.

СИКН обеспечивает выполнение следующих функций:

• - измерение массового расхода нефти через СИКН;

• - автоматическое вычисление массы «брутто» нефти;

• - автоматизированное вычисление массы «нетто» нефти;

• - автоматическое измерение технологических параметров (температуры и давления);

• - автоматическое измерение показателей качества нефти (плотности, кинематической вязкости и массовой доли воды в нефти);

• - отображение (индикацию), регистрацию и архивирование результатов измерений;

• - поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;

• - контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;

• - отбор объединённой пробы нефти по ГОСТ 2517-2012;

• - получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;

• - контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти СИКН 1523 на ПСП ООО «Иреляхское» осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер в виде цифрового обозначения указан на информационной табличке установленной на шкаф ИВК. Нанесение знака поверки на СИКН не предусмотрено.

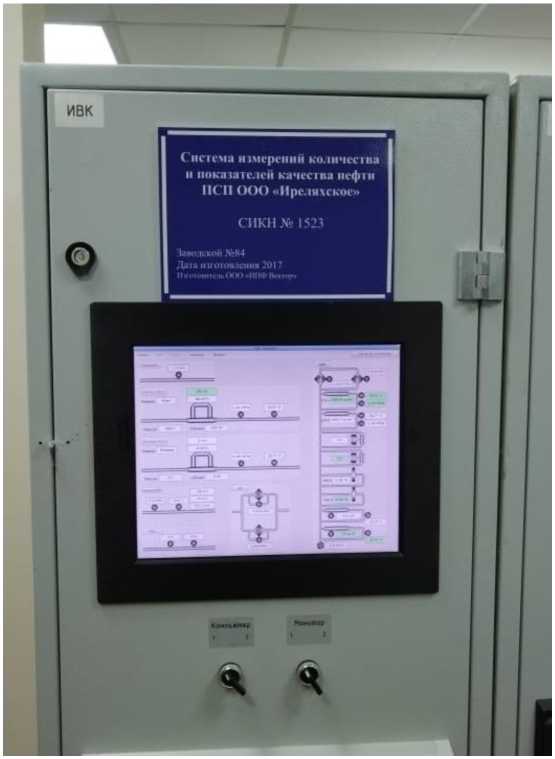

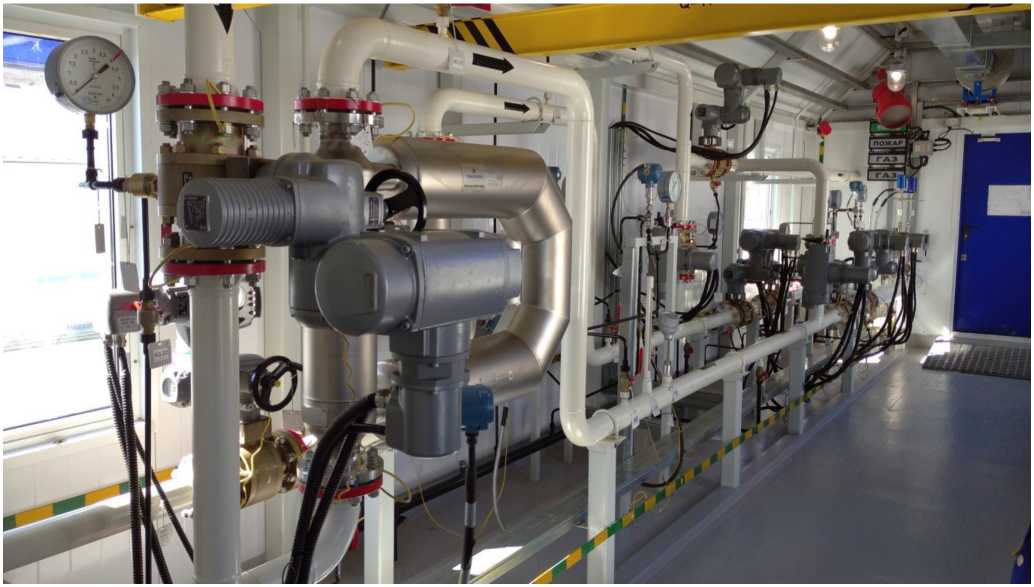

Общий вид СИКН представлен на рисунке 1.

Рисунок 1 - Общий вид СИКН

Рисунок 2 - Место нанесения заводского номера

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО комплекса измерительно-вычислительного Вектор-02 и ПО АРМ оператора «Вектор». Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 3 -

Таблица 4 - Основные технические характеристики

наносится на титульный лист инструкции по эксплуатации типографским способом.

Таблица 5 - Комплектность

приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 1523 на ПСП ООО «Иреляхское», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.40917.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.1.1);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Общество с ограниченной ответственностью «Иреляхское» (ООО «Иреляхское») ИНН 9709011922

Юридический адрес: 101000, г. Москва, вн.тер.г. муниципальный округ Басманный, пр-д Лубянский, д. 27/1, стр. 1

Общество с ограниченной ответственностью «Инженерно-производственная фирма Вектор» (ООО «ИПФ Вектор»)

ИНН 7203256184

Адрес: 625031, г. Тюмень, ул. Шишкова, д. 88

Телефон (3452) 388-720

Факс (3452) 388-727

E-mail: sekretar@ipfvektor.ru стандартизации, метрологии и

Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88 Телефон: (3452) 500-532

E-mail: info@csm72.ru

Web-сайт: https://тцсм.рф

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311495.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 578

Регистрационный № 76999-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства для измерений углов установки колес автомобилей серии Техно Вектор

Устройства для измерений углов установки колес автомобилей серии Техно Вектор (далее - стенды) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Стенды обеспечивают измерение следующих параметров:

- угла развала колес;

- угла схождения колес;

- угла поворота управляемых колес.

определяющих излучателей и

установленного на подъёмнике или яме. Отраженные от наружной поверхности колес автомобиля пучки, попадают на оптоэлектронные матрицы фотоприемников, заключенных в корпус особой формы, регистрирующих направления пучков. Происходит измерение пространственного положения каждой области колеса, подсвеченной световым пучком. В соответствии с количеством колес стенды имеют четыре блока формирования измерительных световых пучков и четыре блока фотоприемников.

Электрические сигналы после предварительной обработки попадают на персональный компьютер, где происходит окончательная обработка измерительной информации. Измерение углов развала и схождения всех четырех колес автомобиля, а также углов поворота управляемых колес осуществляется после вычисления свойств совокупности всех подсвеченных областей по каждому колесу.

Конструктивно стенды состоят из: электронно-оптической системы для измерений углов установки колес автомобилей, заключенной в вертикальные стойки особой формы нескольких типов и приборной стойки нескольких типов с персональным компьютером и устройствами ввода-вывода информации.

Стенды выпускаются в девяти моделях, которые отличаются друг от друга количеством и оснащением измерительных блоков, а также значениями некоторых технических характеристик.

Отличительные особенности моделей:

- модель 8102 предназначена для одновременного измерения углов установки колёс одной оси автомобиля на одной высоте, оснащается 2 неподвижными измерительными блоками типа БК7.

• - модель 8214 предназначена для одновременного измерения углов установки колёс двух осей автомобиля на одной высоте, оснащается двумя неподвижными измерительными блоками типа БК1 и двумя подвижными измерительными блоками типа БК2.

• - модель 8218 предназначена для одновременного измерения углов установки колёс двух осей автомобиля на различной высоте, оснащается двумя неподвижными измерительными блоками типа БК3 и двумя подвижными измерительными блоками типа БК4.

модель 8204 предназначена для одновременного измерения углов установки колёс двух осей автомобиля на одной высоте, оснащается четырьмя неподвижными измерительными блоками типа БК8.

• - модель 8208 предназначена для одновременного измерения углов установки колёс двух осей автомобиля на различной высоте, оснащается четырьмя неподвижными измерительными блоками типа БК9.

• - модель 8316 предназначена для одновременного измерения углов установки колёс трёх осей автомобиля на одной высоте, оснащается двумя неподвижными измерительными блоками типа БК5 и четырьмя подвижными измерительными блоками типа БК6.

• - модель 8418 предназначена для одновременного измерения углов установки колёс четырёх осей автомобиля на одной высоте, оснащается двумя неподвижными измерительными блоками типа БК5 и шестью подвижными измерительными блоками типа БК6.

• - модель 85110 предназначена для одновременного измерения углов установки колёс углов установки колёс пяти осей автомобилей на одной высоте, оснащается двумя неподвижными измерительными блоками типа БК5 и восьмью подвижными измерительными блоками типа БК6.

• - модель 86112 предназначена для одновременного измерения углов установки колёс пяти осей автомобиля на одной высоте, оснащается двумя неподвижными измерительными блоками типа БК5 и десятью подвижными измерительными блоками типа БК6.

Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового или буквенно-цифрового кода.

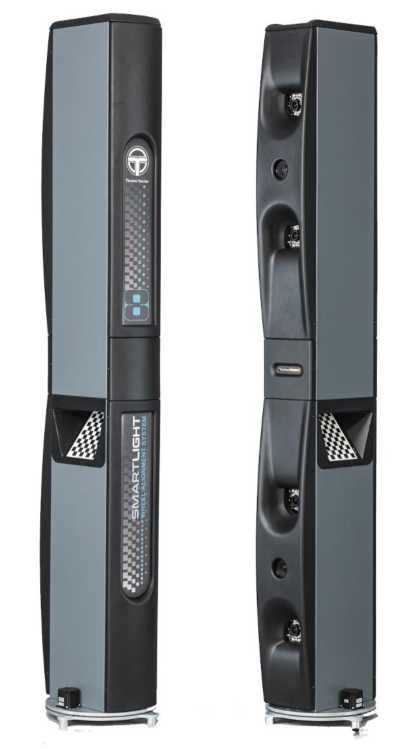

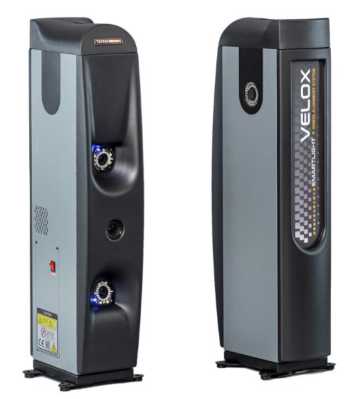

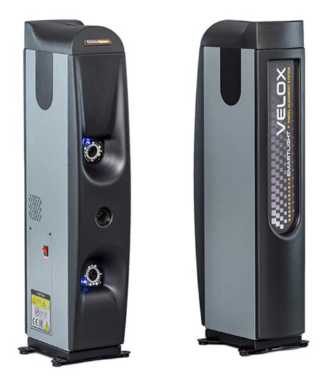

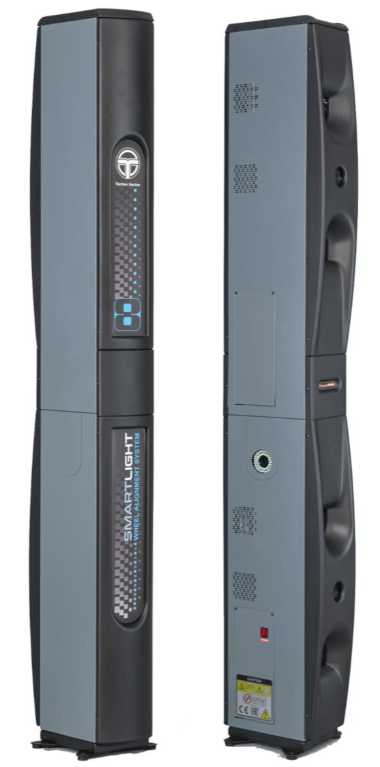

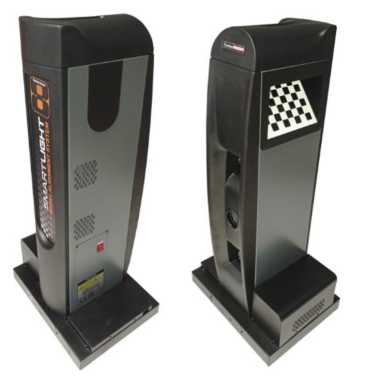

Общий вид измерительных блоков приведён на рисунках 1 - 9.

Общий вид приборных стоек разных типов приведён на рисунке 10.

Общий вид типовой маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера приведён на рисунке 11.

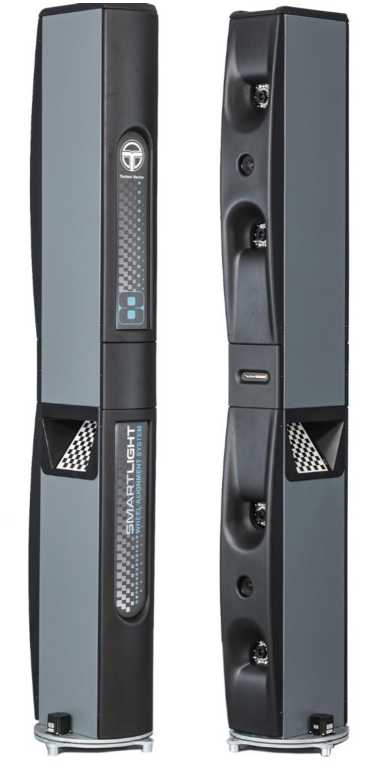

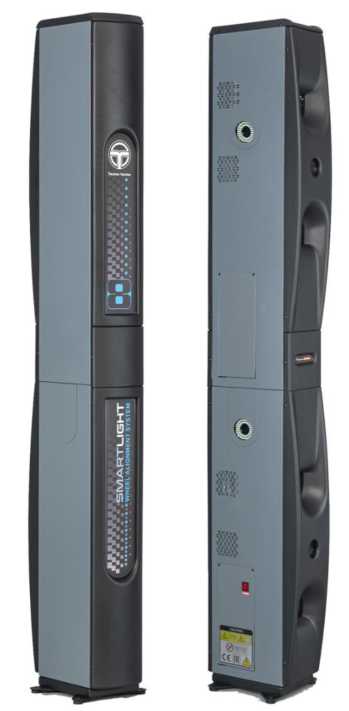

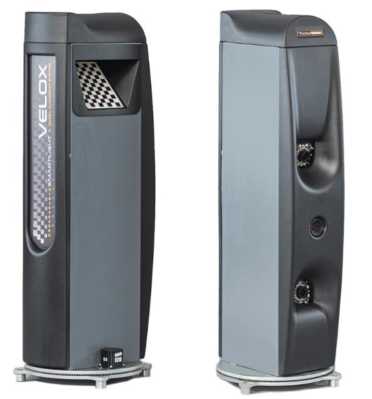

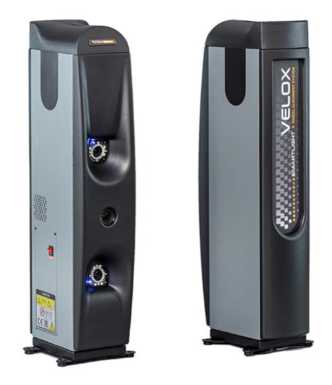

Рисунок 1 - Общий вид измерительных блоков Рисунок 2 - Общий вид измерительных блоков типа БК1                                 типа БК2

Рисунок 3 - Общий вид измерительных блоков Рисунок 4 - Общий вид измерительных блоков типа БК3                                 типа БК4

Рисунок 5 - Общий вид измерительных блоков Рисунок 6 - Общий вид измерительных блоков типа БК5

типа БК6

Рисунок 9 - Общий вид измерительных блоков типа БК9

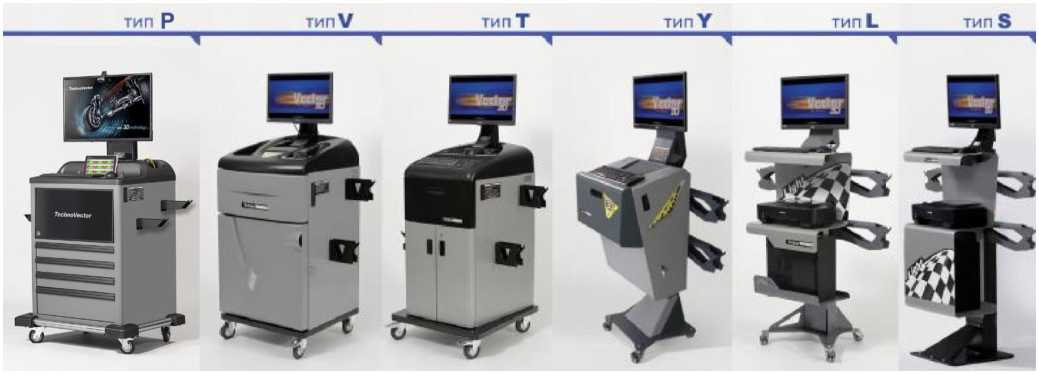

Рисунок 10 - Общий вид приборных стоек

Рисунок 11 - Общий вид типовой маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Нанесение знака поверки на стенды не предусмотрено. Пломбирование стендов не предусмотрено. В процессе эксплуатации стенды не предусматривают механических или электронных регулировок.

Для работы со стендами используется метрологически значимое программное обеспечение «Vector3D» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для стендов и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Уровень защиты ПО «Vector3D» - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

данные ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Технические

наносится на приборную стойку стендов методом наклеивания.

Таблица 4 - Комплектность

приведены в разделе 1 «Описание и работа» документа ТП 18800000 РЭ «Руководство по эксплуатации. Устройства для измерений углов установки колес автомобилей серии Техно Вектор».

Нормативные документы, устанавливающие требования к средству измерений ТУ 4577-004-43551360-2018 «Устройства для измерений углов установки автомобилей серии Техно Вектор. Технические условия».

Общество с ограниченной ответственностью «Технокар» (ООО «Технокар») ИНН 7107030201

Адрес: 300020, г Тула, ул. Железнодорожная, д. 55, к. 1, оф. 2 Телефон/факс: +7 (4872) 707-605

E-mail: info@technovector.ru

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 123298, г. Москва, ул. Берзарина, д. 12

Телефон: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0

E-mail: info@autoprogress-m.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311195.

Общество с ограниченной ответственностью «Научно-исследовательский «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
