МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

25 марта 2025 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 февраля 2025 г. № 284 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 2 приложения к   приказу

от 13 февраля 2025 г. № 284 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 580

Регистрационный № 74458-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы на токсичные и горючие газы М 03

Газоанализаторы на токсичные и горючие газы М 03 (далее - газоанализаторы) в зависимости от варианта исполнения предназначены для оперативного автоматического непрерывного измерения довзрывоопасной концентрации контролируемой среды, выраженной в % НКПР, содержащей метан (СН4), горючие газы СхНу (в том числе метан, углеводороды и водород) или метано-водородную смесь (СН4 + Н2), измерения объёмной доли метана (СН4), кислорода (О2), диоксида углерода (СО2), водорода (Н2), объемной доли (по заказу - массовой концентрации) оксида углерода (СО), сероводорода (H2S), оксида азота (NO), диоксида азота (NO2), диоксида серы (SO2), аммиака (NH3), массовой концентрации паров углеводородов, в том числе паров нефти и нефтепродуктов (далее - ПДК-УВ), фиксации в памяти с привязкой к реальному времени, а также сигнализации о достижении содержания определяемых компонентов установленных пороговых значений.

Принцип действия газоанализаторов основан на следующих методах измерения:

• - термокаталитический (ТК) по измерительным каналам СН4 (в диапазоне от 0 до 5 %, объемная доля), СхНу (горючие газы и пары, в том числе метан, пропан, бутан, гексан, водород), (СН4+Н2), Н2;

• - термокондуктометрический (ТКМ) по измерительному каналу СН4 (в диапазоне от 5 до 100 %, объемная доля); по каналу СО2 в исполнениях М 03-05, М 03-06;

• - электрохимический (ЭХ) по измерительным каналам СО, О2, H2S, NO, NO2, SO2, NH3;

• - оптический инфракрасный (ИК) по измерительным каналам канала СО2, СН4, СхНу (горючие газы и пары, в том числе метан, пропан, бутан, гексан);

• - фотоионизационный (ФИД) по измерительному каналу паров углеводородов (в том числе нефти и нефтепродуктов).

Для измерительного канала С_хН_у поверочным компонентом является метан.

Примечание - По заказу потребителя канал СхНу

• - с термокаталитическим датчиком может калиброваться по пропану или бутану, или гексану, или водороду;

• - с ИК датчиком может калиброваться по пропану или бутану, или гексану;

• - с термокаталитическим и ИК-датчиком калибровка проводится по метану и водороду.

При этом поверочным компонентом будет газ, по которому произведена калибровка.

о превышении установленных пороговых значений определяемых компонентов (звуковой, вибро и световой прерывистые сигналы);

• - непрерывная автоматическая запись информации о концентрации определяемого компонента и параметрах работы газоанализатора в режиме реального времени в архивную память (функция «черного ящика»);

• - фиксация результатов измерения концентрации контролируемого компонента по команде оператора (сразу или с задержкой) с занесением их в память газоанализатора;

• - выборка и индикация зафиксированных значений из памяти газоанализатора;

• - реализация функции «чёрного ящика» с привязкой к реальному времени;

• - передача по инфракрасному порту в персональный компьютер информации, запомненной в режиме «чёрного ящика» или отдельно по команде оператора;

• - индикация текущей даты и времени;

• - индикация температуры окружающей среды;

• - индикация атмосферного давления;

• - индикация влажности;

• - индикация и сигнализация неисправностей;

• - управление зарядом, индикация и сигнализация о разряде аккумулятора;

• - сигнализация о включенном состоянии;

• - обеспечение информационного обмена с системами позиционирования шахт при установке в газоанализатор соответствующего модуля.

Способ забора пробы - диффузионный. Может комплектоваться устройствами пробоотбора.

Газоанализаторы выпускаются в исполнениях согласно таблице 1

Таблица 1 - Исполнения

Продолжение таблицы 1____________________________________________________________________________________________________

Примечания

• 1 Знак «-» означает отсутствие канала измерения; ТКД - термокаталитический датчик; ЭХД - электрохимический датчик; ИКД -оптический инфракрасный датчик; ФИД - фотоионизационный датчик; ТКМД - термокондуктометрический датчик; (СН4+СО2), (СхНу+СО2) - двухкомпонентные ИКД.

• 2 Количество каналов измерения в газоанализаторе (от 1 до 6 в зависимости от исполнения) определяется заказом потребителя.

• 3 При отсутствии в исполнениях газоанализатора М 03-01 . _ М 03-07 канала измерения с ТКД и канала с двухкомпонентным ИКД Ех-маркировка должна соответствовать таблице 2.

• 4 Использование исполнений газоанализатора М 03-05, М 03-06 при наличии в них канала измерения СО2 (ТКМД) допускается только в шахтах и рудниках.

• 5 При установке в исполнениях М 03-05, М 03-06 двухкомпонентных ИКД Ех-маркировка газоанализаторов должна быть РО Ех ia I Ma X, 1Ex db ia ПС T4 Gb X.

• 6 По заказу потребителя в газоанализаторы могут устанавливаться модули системы позиционирования МСП-2, МСП-2.2, МСП-3; модули абонентские МАУ-П-15, МА-45; персональный транспондер IPT24-00-YY; метка интерфейсная газоанализатора RMG802.15.4 или другой аналогичный модуль, применение которого в газоанализаторах согласовано с органом сертификации в соответствии с требованиями ТР ТС 012/2011.

• 7 При установке в газоанализаторы М 03-01 . М 03-06, М 03-09 модулей системы позиционирования IPT24-00-YY или модулей абонентских МАУ-П-15, МА-45 Ех-маркировка газоанализаторов должна быть:

• - РО Ех da ia I Ma X - для М 03-01 . М 03-06;

• - РО Ех ia I Ma X - для М 03-09.

• 8 Использование исполнения М 03-01 с двумя ИК-датчиками допускается только во взрывоопасных зонах, требующих применения оборудования группы I (при этом Ех-маркировка должна быть РО Ех ia I Ma X).

Таблица 2 - Ех-

с ТКД и канала с

ИКД

канала

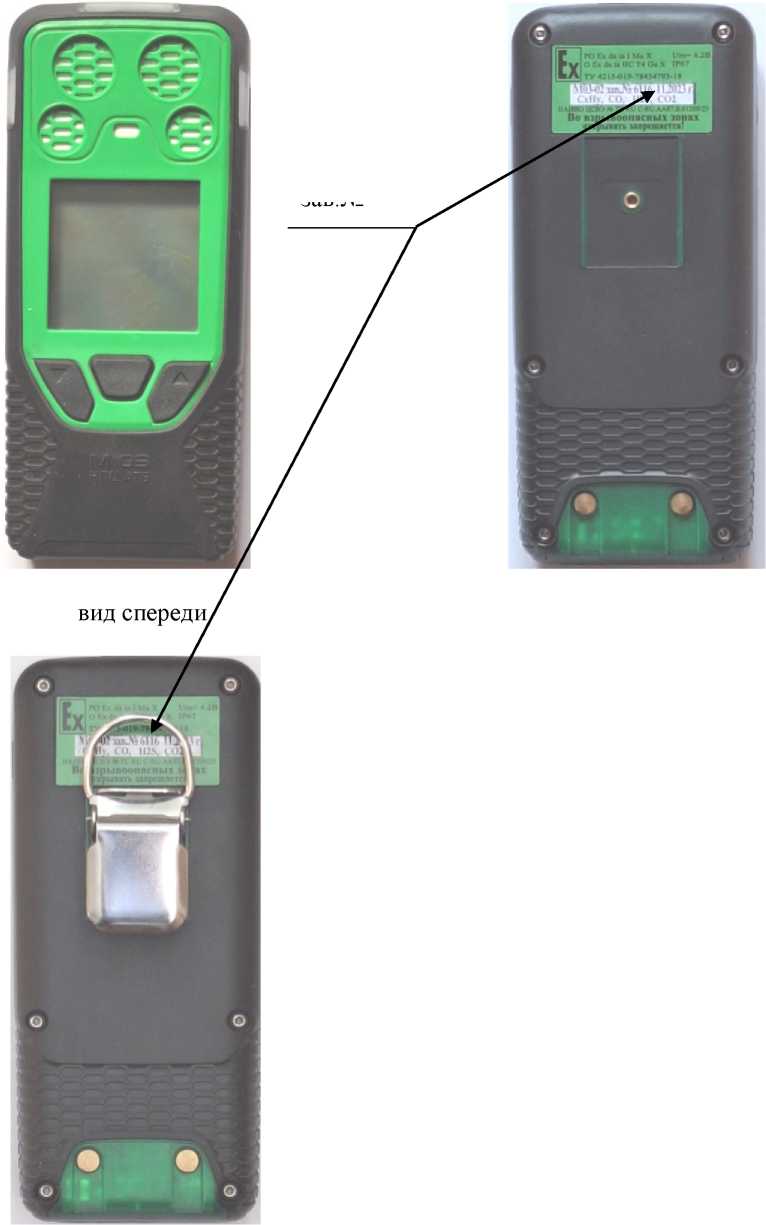

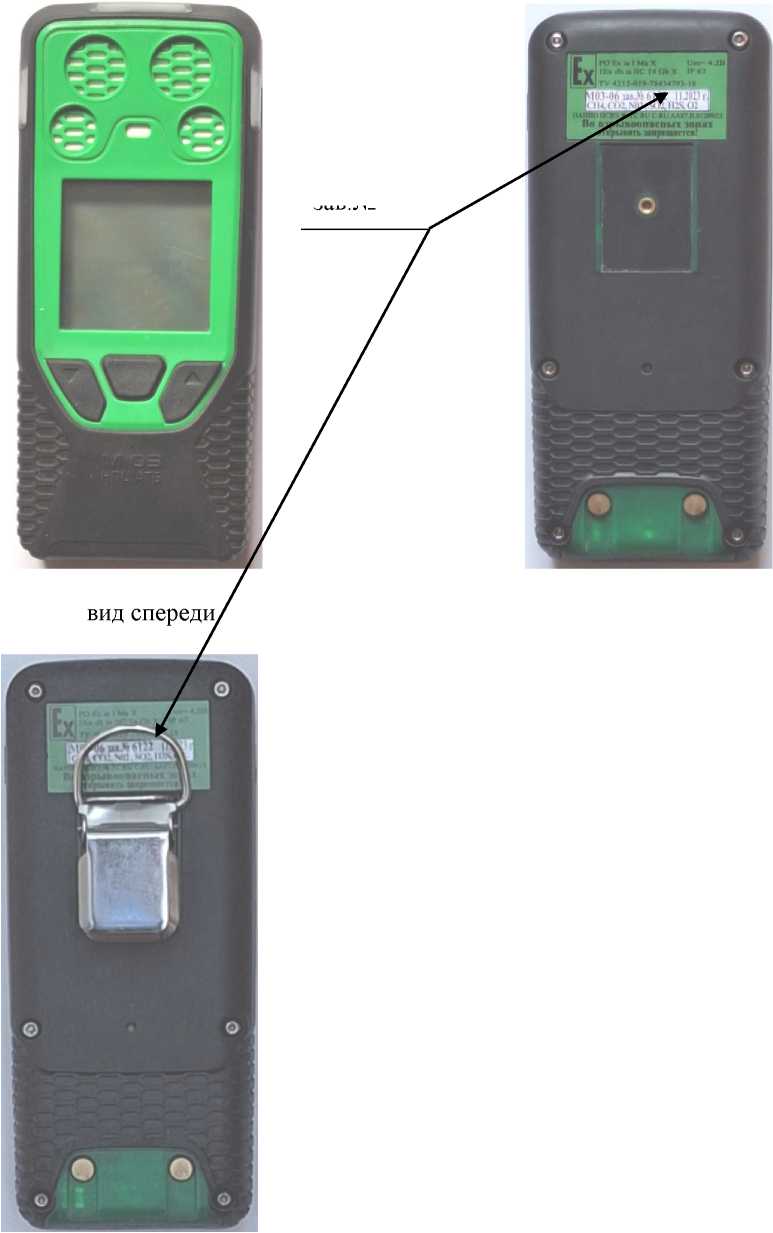

Общий вид газоанализаторов приведен на рисунке 1.

Место нанесения зав.№

вид сзади без клипсы ременной

а) исполнения М 03-01 .. М 03-04, М 03-08, М 03-09

Место нанесения зав.№

вид сзади без клипсы ременной

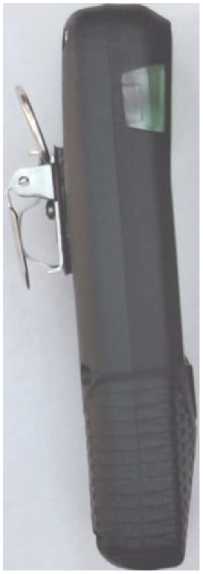

вид сбоку с клипсой ременной

вид сзади с клипсой ременной

б) исполнения М 03-05 .. М 03-07

Рисунок 1 - Общий вид газоанализаторов на токсичные и горючие газы М 03

Защита газоанализаторов от несанкционированного доступа обеспечивается спецвинтами. Пломбирование газоанализатора не предусмотрено.

Конструктивно газоанализатор представляет собой защитную оболочку из ударопрочного антистатичного обрезиненного пластика, состоящую из корпуса и крышки, которая крепится к корпусу шестью винтами.

В корпусе установлены плата измерительная, плата кнопок и блок питания, состоящий из Li-ионного аккумулятора и платы защиты.

Плата измерительная представляет собой 4-х слойную печатную плату, на которой установлены элементы электрической схемы газоанализатора, в том числе, в зависимости от исполнения, датчики определяемых компонентов.

По заказу потребителя в газоанализатор может устанавливаться радиомодуль, который представляет собой двухстороннюю печатную плату с установленными элементами электрической схемы. Конструктивно плата затянута в диэлектрическую оболочку, из которой выходят три провода, подключенные к розетке разъема. Радиомодуль размещается в свободном месте внутри корпуса газоанализатора и подсоединяется к установленной на плате измерения трёхконтактной вилке разъема.

В газоанализатор установлен вибромодуль, который представляет собой печатную плату с контактными площадками для подключения вибромотора. Плата вибромодуля соединяется с платой измерительной через пружинные контакты. Вибромотор и плата вибромодуля устанавливается на стенку корпуса.

На лицевой поверхности газоанализатора размещены:

• - окно дисплея;

• - отверстия для подачи газовой смеси к датчикам, выполненные в виде решетки, препятствующей прямому попаданию влаги на датчики;

• - кнопки управления;

• - окно звукоизлучателя (для исполнений М 03-01 .. М 03-04, М 03-08, М 03-09, рисунок 1а);

• - тип газоанализатора;

• - наименование изготовителя.

В верхней части крышки выделена светопроводящая зона для прохождения сигналов светодиода заряда аккумулятора и сигналов приемо-передатчика инфракрасного порта.

В верхней части боковых поверхностей крышки выделены светопроводящие зоны для прохождения сигналов светодиодов срабатывания порогов сигнализации.

На задней стенке корпуса расположены:

• - шильд;

• - окно звукоизлучателя (для исполнений М 03-05 . _ М 03-07, рисунок 1б);

• - самозачищающиеся контакты для заряда аккумулятора блока питания;

• - клипса ременная при наличии в заказе.

Заводской номер газоанализатора указывается на шильде, расположенном на задней стенке корпуса, типографским методом в цифровом формате. Место нанесения приведено на рисунке 1.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Структурная схема ПО представлена на рисунке 2.

Основной функцией ПО является снятие сигналов с газовых датчиков и расчет на основании этих данных концентраций контролируемых компонентов воздуха. ПО обеспечивает контроль показателей, определяющих работоспособность всех подсистем газоанализатора. В случае обнаружения отклонения какого-либо параметра от заданной нормы будет выведено сообщение об отказе. Полученные данные выводятся на дисплей газоанализатора и в фоновом режиме записываются в кольцевой буфер. При нажатии на кнопки клавиатуры запускаются процедуры, выполняющие навигацию по пользовательскому меню.

Защита программного обеспечения от преднамеренных изменений обеспечивается путем крепления крышки газоанализатора к корпусу спецвинтами.

Защита программного обеспечения от непреднамеренных изменений обеспечивается отсутствием возможности изменения программного обеспечения и настроек газоанализатора без введения пароля.

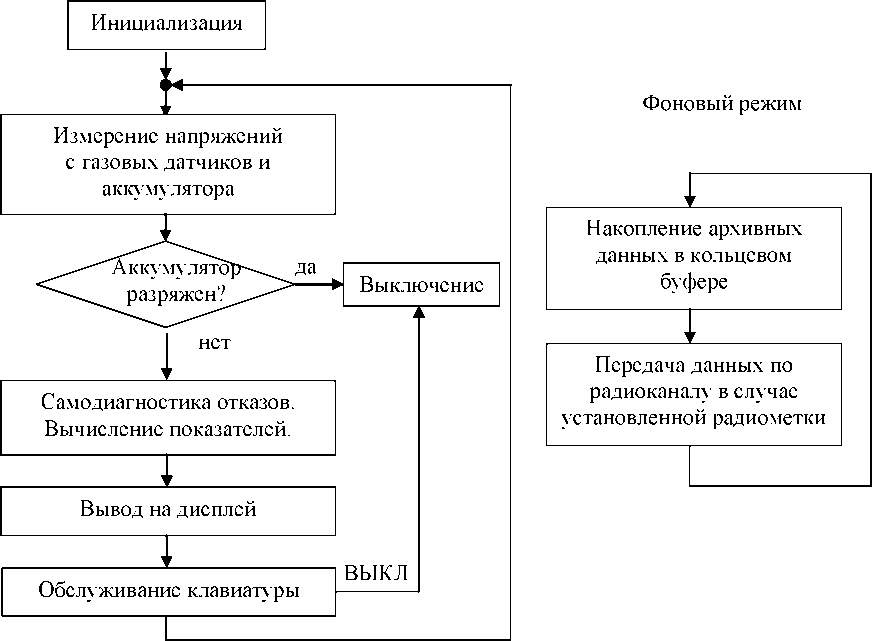

Рисунок 2 - Структурная схема ПО

Таблица 3 -

обеспечения

данные

Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО газоанализаторов и измерительную информацию.

Диапазоны измерений, диапазоны показаний, цена единицы младшего разряда (ЕМР), пределы допускаемой основной погрешности (абсолютной Лд или относительной 5д) и вариации показаний соответствуют значениям, указанным в таблице 4.

Таблица 4 - Диапазоны измерений, диапазоны показаний, цена единицы младшего разряда, пределы допускаемой основной погрешности газоанализаторов и вариации показаний

Примечания

• 1 В исполнениях М 03-05, М 03-06 по заказу потребителя устанавливается или канал измерения СН4 (ТКД - термокаталитический датчик, ИКД - оптический инфракрасный датчик) или канал измерения СхНу (ТКД, ИКД). При установке двухкомпонентного ИКД (СН4+СО2) диапазон измерений канала СН4 по заказу потребителя может быть от 10^-6 до 5 %, объемная доля, а диапазон показаний -от 0 до 5 %, объемная доля.

• 2 В исполнении М 03-09 по заказу потребителя устанавливается или канал измерения СН4 (ИКД) или канал измерения СхНу (ИКД).

• 3 Свх - значение концентрации определяемого компонента на входе газоанализатора.

• 4 Значения НКПР для определяемых компонентов по ГОСТ 31610.20-1-2020.

• 5 По заказу потребителя результаты измерения концентрации оксида углерода, сероводорода, оксида азота, диоксида азота, диоксида серы, аммиака могут быть представлены в мг/м³. При этом параметры таблицы 4 и таблицы 5 нормируются в мг/м³ с учетом следующих формул:

  • - для NO2 С, мг/м³ = 1,91 С, млн^-1;

  • - для SO2 C, мг/м³ = 2,66 С, млн^-1;

  • - для NH3 C мг/м³ = 0,71 С, млн^-1.

• - для СО С, мг/м³ = 1,17 С, млн^-1;

• - для H2S С, мг/м³ = 1,42 С, млн^-1;

• - для NO С, мг/м³ = 1,25 С, млн^-1;

• 6 Поверочными компонентами для измерительного канала (СН4+Н2) являются метан (СН4) и водород (Н2).

• 7 Поверочным компонентом для измерительного канала СхНу является метан (по заказу для канала СхНу с термокаталитическим датчиком - пропан, бутан или гексан, или водород, с ИК-датчиком - пропан, бутан или гексан, с ТКД и ИКД - метан и водород).

• 8 Поверочным компонентом для измерительного канала ПДК-УВ является изобутилен (i-C4H8).

• 9 Для каналов измерения СО2, NO, NO2, SO2 индикация концентрации вне диапазона измерения осуществляется с ЕМР, равной 1,0.

Диапазоны установки пороговых значений срабатывания предупредительной (ПОРОГ 1) и аварийной (ПОРОГ 2) сигнализации и значения порогов, устанавливаемых при выпуске из производства, по каналам измерения соответствуют таблице 5.

Таблица 5 - Диапазоны установки пороговых значений срабатывания сигнализации и значения порогов, устанавливаемых при выпуске из производства

Примечания

• 1 Значения порогов срабатывания сигнализации, отличных от устанавливаемых при выпуске из производства, указываются при заказе газоанализатора.

  фиксируются в паспорте

• 2 Установленные пороги срабатывания сигнализации на газоанализатор.

  могут быть изменены региональных сервисных

• 3  Значения порогов срабатывания сигнализации при эксплуатации только на предприятии-изготовителе, в его

центрах или уполномоченным лицом эксплуатирующей организации.

Таблица 7 - Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды по измерительным каналам О2, СО, H2S, NO, NO2, SO2, NH3

-?

Примечание - Знак «-» означает, что по данному неопределяемому компоненту дополнительная погрешность не нормируется

Таблица 10 - Дополнительные

блока питания

Таблица 12 - Основные технические

наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.

Таблица 13 - Комплектность

Продолжение таблицы 12

__________Наименование

Примечания

• 1 По заказу предприятие-изготовитель поставляет:

• - термокаталитические датчики (на СН4, СхНу, (СН4+Н2)) взамен отработавших свой ресурс;

• - термокондуктометрические датчики взамен отработавших свой ресурс;

• - электрохимические ячейки (датчики на СО, О2, NzS, NO, NO2, SO2, NH3) взамен отработавших свой ресурс;

• - ИК-датчики на СО;, СН4, СхНу взамен отработавших свой ресурс;

• - ФИД взамен отработавших свой ресурс;

• -   устройство зарядное приборное УЗП1-М03 АТРВ.436231.003 или

УЗП10-М03 АТРВ.436231.004 (на партию газоанализаторов);

• - побудитель расхода АТРВ.418315.001;

• - ИК-адаптер АТРВ.422411.001 и CD-диск с программным обеспечением.

• 2 Элементы, отмеченные знаком «*)» поставляются по одному на каждые пять

газоанализаторов, но не менее одного на партию.

приведены в разделе 1 «Описание и работа» руководства по эксплуатации АТРВ.413411.001 РЭ.

Приказ

от 31 декабря

для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ТУ 4215-019-76434793-18. Газоанализаторы на токсичные и горючие газы М 03. Технические условия.

Общество с ограниченной ответственностью «Научно-производственный центр автоматизации техники безопасности» (ООО «НПЦ АТБ»)

ИНН 7721526314

Адрес: 115088, г. Москва, ул. 2-я Машиностроения, д. 27, стр. 6

Тел/факс (495) 543-42-77

e-mail: npcatb@mail.ru

Акционерное общество «Головной центр стандартизации, метрологии и сертификации в химическом комплексе «Центрохимсерт» (АО «Центрохимсерт») Юридический адрес: 115230, г. Москва, Электролитный пр-д, д. 1, к. 4, эт. 2, ком. 208

Адрес места осуществления деятельности:    129226, г. Москва,

ул. Сельскохозяйственная, д. 12А

Тел. (факс): +7 (499) 750-21-51

Е-mail: chemsert@yandex.ru

Уникальный номер записи в реестре аккредитованных лиц № 30081-12.
