№581 от 25.03.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 660564
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 25 сентября 2023 г. № 1954 «О внесении изменений в сведения об утвержденных типах средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 581 от 25.03.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
25 марта 2025 г.
581
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 25 сентября 2023 г. № 1954 «О внесении изменений в сведения об утвержденных типах средств измерений»
от об об
В целях исправления технической ошибки п р и к а з ы в а ю:
1. Внести изменения в пункт 2 приложения к 25 сентября 2023 г. № 1954 «О внесении изменений в утвержденных типах средств измерений», заменив
приказу сведения
сведения
утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от « __ » ____________2025 г. № ___
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителя
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
2. |
Преобразователи измерительные |
ИМ2315 |
26308-18 |
Общество с ограниченной ответственностью «Научнопроизводственное предприятие «Интромаг» (ООО «НПП Интромаг»), г. Пермь |
Адрес: 614990, г. Пермь, ул. Данщина, д. 19 |
Адрес места осуществления деятельности: 614068, Пермский край, г.о. Пермский, г. Пермь, ул. Дзержинского, д. 1, к. 60Б |
Общество с ограниченной ответственностью «Научно-производственное предприятие «Интромаг» (ООО «НПП Интромаг»), г. Пермь |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 581
Лист № 1
Всего листов 4
Регистрационный № 26308-18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные ИМ2315
Назначение средства измеренийПреобразователи измерительные ИМ2315 (далее - преобразователи) предназначены для преобразования величины электрического сопротивления термопреобразователя сопротивления (ТС) с различными номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009 в унифицированный токовый сигнал от 4 до 20 мА.
Описание средства измеренийПринцип действия преобразователя основан на измерении и преобразовании аналоговых сигналов ТС в унифицированный сигнал постоянного тока 4-20 мА. Ко входу преобразователя подключается ТС, через который пропускается ток величиной около 1 мА. Падение напряжения на ТС поступает на 16-разрядный АЦП микроконтроллера, в котором производится линеаризация НСХ ТС. Далее полученное значение нормализуется к заданному диапазону температур и НСХ ТС и преобразуется в выходной ток с диапазоном 4-20 мА.
Преобразователи выполнены в виде герметичного модуля, устанавливаемого в резьбовое отверстие кабельного ввода термопреобразователя сопротивления с резьбой М20х1.5. Преобразователь имеет вход для подключения термопреобразователя сопротивления по двухпроводной схеме и токовый выход от 4 до 20 мА.
Преобразователи выпускаются в следующих модификациях ИМ2315 ХХХХХ - А, где ХХХХХ - диапазон измеряемых температур в комплекте с ТС:
5050М, 5050П, 5050Pt
0100М, 0100П, 0100Pt
0150М, 0150П, 0150Pt
0200П, 0200Pt
0300П, 0300Pt
0500П, 0500Pt
от минус 50 до плюс 50 °С
от 0 до плюс 100 °С
от 0 до плюс 150 °С от 0 до плюс 200 °С от 0 до плюс 300 °С от 0 до плюс 500 °С.
Для ТС с Ro = 50 Ом добавляются символы 50. А - погрешность преобразователя - 0,1 % или 0,25 %.
Общий вид преобразователя представлен на рисунках 1 и 2.

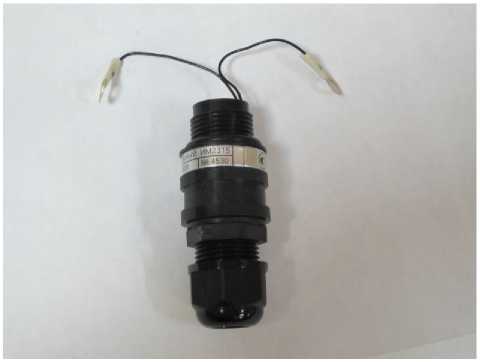

Рисунок 1 - Общий вид преобразователя

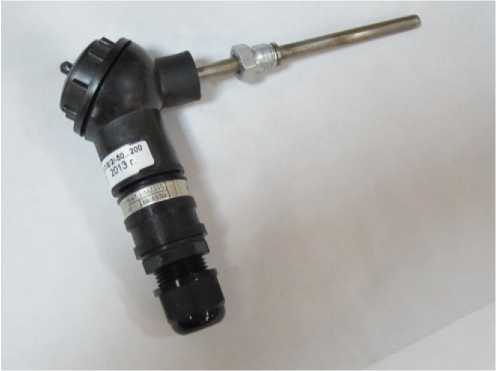

Рисунок 2 - Преобразователь в сборе с термопреобразователем сопротивления
Пломбирование преобразователей измерительных ИМ2315 не предусмотрено.
Программное обеспечениеПреобразователи имеют встроенное программное обеспечение (ПО), которое устанавливается изготовителем и в процессе эксплуатации изменению не подлежит. Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IM2315 |
|
Номер версии ПО |
2.0 |
|
Цифровой идентификатор ПО |
По номеру версии |
Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измеряемых температур, °С
|
от -50 до +50, от 0 до +100, от 0 до +150; от -50 до +50, от 0 до +100, от 0 до +150, от 0 до +200, от 0 до +300, от 0 до +500 |
|
Диапазон изменения выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности преобразователей, %
|
±0,1 или ±0,25 ±0,25 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания в диапазоне рабочих значений, %, |
±0,05 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания преобразователей: - напряжение, В |
от 10 до 30 |
|
- ток, потребляемый преобразователем при обрыве ТС, мА, не более |
25 |
|
Габаритные размеры, мм, не более: |
030x75 |
|
Масса, кг, не более |
0,05 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +75 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
12 |
|
Степень защиты от внешних воздействий (по ГОСТ 14254-96) |
IP65 |
наносится на паспорт типографским способом и на шильде, размещенном на корпусе преобразователя.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный ИМ2315 |
ИМ23.15.001 |
1 шт. |
|
Кольцо уплотнительное |
- |
1 шт. |
|
Заглушка для гермоввода |
- |
1 шт. |
|
Паспорт |
ИМ23.15.001ПС |
1 экз. |
|
Руководство по эксплуатации |
ИМ23.15.001РЭ |
не менее 1 экз. в один адрес |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ИМ2315ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»;
ИМ23.15.001ТУ Преобразователи измерительные ИМ2315. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Интромаг» (ООО «НПП Интромаг»)
ИНН 5903020720
Адрес места осуществления деятельности: 614068, Пермский край, г.о. Пермский,
г. Пермь, ул. Дзержинского, д. 1, к. 60Б
Телефон (342) 237-17-80
Факс (342) 237-17-49
E -mail: vzel@mpm.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: (343) 350-25-83
Факс: (343) 350-40-81
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30058-13.
