№593 от 25.03.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 660594
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 593 от 25.03.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
25 марта 2025 г.
593
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению
Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346,
средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:
1. Продлить срок действия утвержденных
типов средств измерений,
окончания
указанных в приложении, на последующие 5 лет с даты предыдущего установленного срока их действия.
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
3. Утвердить измененные описания типов средств измерений,
прилагаемые к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «___» __2025 г. № _^93
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |

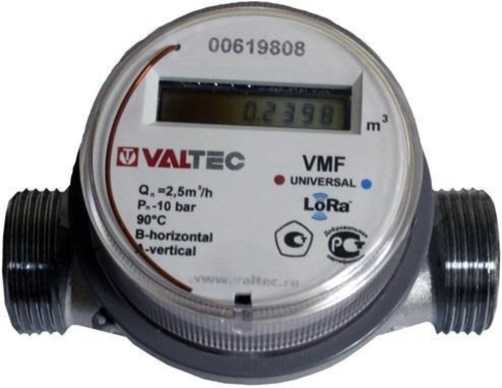

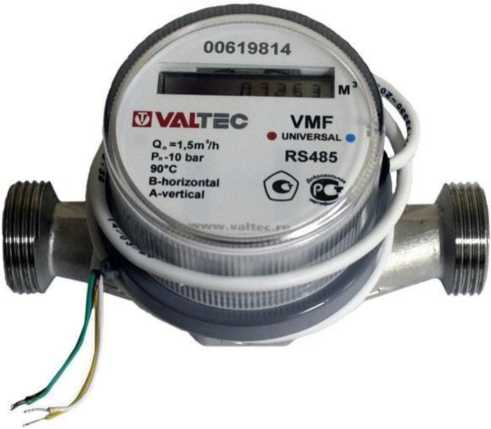

Счетчики холодной и горячей воды с проводными и беспроводными интерфейсами передачи информации |
«VMF» |
80869-20 |
Общество с ограниченной ответственностью «Спутник» (ООО «Спутник»), г. Санкт-Петербург |
31.12.2030 | |
|
2. |
Комплексы акустические измерительно- управляющие |
«ACQUA» |
78048-20 |
«HEAD acoustics GmbH», Германия |
22.04.2030 | |
|
3. |
Радиометры газов |
TYNE-7043 |
60998-15 |
- |
Компания «Tyne Engineering Inc.», Канада |
29.06.2030 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 593
Лист № 1
Всего листов 5
Регистрационный № 60998-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиометры газов TYNE-7043
Назначение средства измеренийРадиометры газов TYNE-7043 (далее - радиометры) предназначены для измерений объемной активности бета-излучающих газов (аргон, криптон, ксенон и др.), объемной активности трития, мощности экспозиционной дозы (далее - МЭД) гамма-излучения.
Описание средства измеренийПринцип действия радиометров основан на измерении электрометром тока, возникающего в ионизационных камерах под действием ионизирующего излучения. Каждая камера подключена к своему электрометрическому усилителю со сверхвысокой чувствительностью и к аналоговому фильтру. С выхода усилителей сигналы проходят через АЦП на микропроцессор, который вычисляет и выводит на сенсорный экран ЖКИ измеренные значения объемной активности бета- излучающих газов и значения мощности экспозиционной дозы гамма-излучения. Компенсация вклада гамма-излучения с использованием компенсационных камер позволяет получать измеренные значения объемной активности при фоне 20 мР/ч. Компенсация вклада радона обеспечивается схемой аналогового фильтра. Радиометры обеспечивают прокачку воздуха через трубку длиной до 10 метров.
Конструктивно радиометры состоят из 5 ионизационных камер - две для измерения объемной активности бета-излучающих газов в нижнем диапазоне измерений, две аналогичные компенсационные камеры в крестообразной конфигурации, одну для измерения объемной активности в верхнем диапазоне измерений и счетчик Гейгера-Мюллера для измерения МЭД фотонного излучения в месте расположения радиометра.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в цифровом формате по системе нумерации предприятия-изготовителя наносится методом лазерной гравировки на табличку, расположенную на верхней стороне корпуса радиометра. Нанесение знака поверки на корпус радиометра не предусмотрено.
Общий вид радиометров с указанием места нанесения знака утверждения типа, заводского номера, а также места пломбировки представлены на рисунке 1.
Место нанесения
заводского номера
Место нанесения знака
утверждения типа
Место пломбировки
ов встроенное.
измеренных значений, выдачи
аются производителем
изменить.
овки, места нанесения знака утверждения типа и номера
аварийных
и их
невозможно
соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного
обеспечения «высокий»
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TYNE engineering Inc |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого бета-излучения, кэВ |
от 2 до 3000 |
|
Диапазон измерений объемной активности бета-излучающих газов, Бк/м3 (Ки/м3) |
от 3,7.104 до 7,4.109 (от 1.10-6 до 2.10-1) |
|
Пределы допускаемой основной относительной погрешности измерений объемной активности бета-излучающих газов, %:
|
±(10+2.106/Аоб)* ±(10+2.108/Аоб)* |
|
Диапазон энергий регистрируемого фотонного излучения, кэВ |
от 60 до 3000 |
|
Диапазон измерений мощности экспозиционной дозы гамма-излучения, Р^ч-1 |
от 3.10-4 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений мощности экспозиционной дозы гамма- излучения, % |
±(15+3/Х**) |
|
Пределы допускаемой дополнительной относительной погрешности измерений объемной активности бета-излучающих газов при фоновых значениях гамма-излучения 20 мР/ч |
±10 |
|
Пределы допускаемой дополнительной относительной погрешности измерений объемной активности бета-излучающих газов и МЭД при изменении температуры окружающего воздуха до верхнего/нижнего рабочего значения относительно нормальных условий, % |
±10 |
| |
Окончание таблицы 2
|
Наименование характеристики |
Значение | |||
|
Пределы допускаемой дополнительной относительной погрешности измерений объемной активности бета-излучающих газов и МЭД при изменении относительной влажности окружающего воздуха относительно нормальных условий, % |
±10 | |||
|
Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ (Cs-137) в измеряемом диапазоне энергий, % |
±30 | |||
|
Анизотропия чувствительности радиометра при вращении в горизонтальной плоскости, при изменении угла падения фотонного излучения относительно основного направления облучения, %, не более:
| ||||
|
45° |
90° |
135° |
180° | |
|
- 3 |
-20 |
-30 |
-55 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
0,5 |
|
Питание осуществляется от: - источника постоянного тока: напряжение, В |
от 2,5 до 5 |
|
ток, мА, не более |
150 |
|
от 187 до 242 |
|
- частота, Гц |
от 47 до 53 |
|
Потребляемая мощность, В^А, не более |
35 |
|
Габаритные размеры, мм, не более - длина |
270 |
|
- ширина |
132 |
|
- высота |
136 |
|
Масса, кг, не более: - с элементами питания |
3,4 |
|
- без элементов питания |
3,0 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С |
от 15 до 25 |
|
- относительная влажность при температуре воздуха 25 °С, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до 50 |
|
- относительная влажность при температуре воздуха 35 °С, % |
до 98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
20000 |
|
Срок службы, лет, не менее |
10 |
наносится на корпус радиометров в виде наклейки и на титульные листы руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Радиометр газов TYNE-7043 |
TYNE 7043 |
1 |
|
Осушитель с силикагелем |
* | |
|
Блок питания с выходным напряжением от 12 В до 24 В |
1 | |
|
Кабель для подключения нагревателя (катриджа) радиометра к источнику питания |
1 | |
|
Быстродействующий предохранитель 50 мА, 125 В |
LITTELFUSE |
1 |
|
Руководство по эксплуатации |
7043-UM-001 |
1 |
|
Методика поверки |
- |
1 |
|
Свидетельство о поверке |
1 | |
|
* - Поставляется в соответствии с условиями поставки |
приведены в разделе 2 «Метод измерений» документа 7043-UM-001 «Радиометры газов TYNE-7043. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений;
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
Радиометры газов TYNE-7043. Руководство по эксплуатации 7043-UM-001.
ИзготовительКомпания «Tyne Engineering Inc.», Канада
Unit 9-2333 Wyecroft Rd, Oakville, ON L6L 6L4, Canada Телефон: 905-825-0697, факс: 905-825-0716 E-mail: jr@tyne-engineering.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск,
рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 593
Лист № 1
Всего листов 5
Регистрационный № 78048-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы акустические измерительно-управляющие «ACQUA»
Назначение средства измеренийКомплексы акустические измерительно-управляющие «ACQUA» (далее - комплексы) предназначены для моделирования и измерений параметров звукового поля, соответствующего звуковому полю вблизи головы и торса человека.
Описание средства измеренийПринцип действия комплексов основан на моделировании звукового поля, идентичного полю вблизи головы и торса человека, за счёт геометрической конфигурации и размеров комплексов, соответствующих международным средним антропометрическим данным взрослого человека. Встроенный в комплексы искусственный рот предназначен для создания звукового поля, которое имитирует звуковое поле человеческого голоса, а встроенные искусственные уши - для измерений параметров внешних источников звука.
Комплексы состоят из измерительной системы с искусственным ртом и искусственными ушами, измерительного (контрольного) микрофона, многофункционального акустического калибратора, модульной многоканальной аппаратной платформы для тестирования качества речи и звука и персонального компьютера (ПК) со специальным программным обеспечением (ПО).
Конструкция комплексов является комбинацией несложных геометрических фигур, к которым относятся участки плоскостей и поверхностей шаров и цилиндров. Комплексы специально сконструированы для оценки качества громкоговорящей связи и шумоизоляции в кабине транспортного средства.
Общий вид комплексов, с указанием места нанесения заводского номера, приведен на рисунке 1.
Заводской номер наносится на шильдик, выполненный типографским способом, на корпус комплексов в виде наклейки. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на корпус комплексов не предусмотрено.
Пломбирование комплексов не предусмотрено.
Измерительный микрофон с предусилителем
Измерительная система с искусственным ртом искусственными ушами
Многофункциональный калибратор
Место нанесения заводского номера
Модульная многоканальная аппаратная платформа
Рисунок 1 - Общий вид комплексов, место нанесения заводского номера
Программное обеспечениеДля управления режимами работы комплексов и обработки измерительных сигналов применяется специальное ПО «ACQUA», обеспечивающее управление работой комплексов в процессе проведения измерений, формирование заданий на проведение измерений, отображение хода измерений в удобном для пользователя виде.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«ACQUA» |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.1.100 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Максимальный воспроизводимый уровень звукового давления (УЗД) на расстоянии 2,5 см, дБ отн. 20 мкПа, не менее: | |
|
- в диапазоне частот от 100 до 200 Гц включ. |
98 |
|
- в диапазоне частот св. 200 Гц до 2 кГц включ. |
100 |
|
- в диапазоне частот св. 2 до 8 кГц |
101 |
|
Предел допускаемого среднего квадратического отклонения воспроизводимого УЗД, дБ: | |
|
- в диапазоне частот от 100 до 2000 Гц включ. |
2 |
|
- в диапазоне частот св. 2000 Гц до 8 кГц |
3 |
|
Коэффициент нелинейных искажений при воспроизведении УЗД 94 дБ отн. 20 мкПа, %, не более: | |
|
- в диапазоне частот от 200 до 250 Гц включ. |
3 |
|
- в диапазоне частот св. 250 Гц до 8 кГц |
2 |
|
Рабочий диапазон частот измерительного канала (ИК) по уровню ±0,5 дБ, Гц |
от 10 до 20000 |
|
Коэффициент ослабления ИК на частоте 1 кГц, дБ, не более |
0,7 |
|
Уровень чувствительности микрофонов из состава искусственных ушей на частоте 1000 Гц, дБ отн. 1 В/Па |
от -24,5 до -27,5 |
|
Рабочий диапазон частот микрофонов из состава искусственных ушей при отклонении уровня чувствительности от значения на частоте 1000 Гц не более ±2,0 дБ, Гц |
от 100 до 10000 |
|
Канал измерения УЗД с использованием выносного микрофона | |
|
Рабочий диапазон частот, Гц |
от 20 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений УЗД на частоте 1000 Гц, дБ |
±0,7 |
|
Акустический калибратор | |
|
Воспроизводимые УЗД, дБ отн. 20 мкПа |
94, 114 |
|
Пределы допускаемой абсолютной погрешности воспроизведения УЗД при опорных внешних условиях, дБ |
±0,2 |
|
Частота воспроизводимого УЗД, Гц |
1000 |
|
Пределы допускаемой относительной погрешности воспроизведения частоты УЗД, % |
±0,1 |
|
Коэффициент нелинейных искажений, %, не более |
2,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- измерительная система с искусственными ушами и | |
|
искусственным ртом | |
|
длина |
335 |
|
ширина |
450 |
|
высота |
795 |
|
- модульная многоканальная аппаратная платформа для | |
|
тестирования качества речи и звука | |
|
длина |
230 |
|
ширина |
327 |
|
высота |
44 |
Масса, кг, не более:
- измерительная система с искусственными ушами и
|
Наименование характеристики |
Значение |
|
искусственным ртом |
12,2 |
|
- модульная многоканальная аппаратная платформа для | |
|
тестирования качества речи и звука |
2,5 |
|
Параметры электропитания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Г ц |
от 48 до 52 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 15 до 25 |
|
- относительная влажность окружающего воздуха при | |
|
температуре 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
1 Комплекс акустический измерительно-управляющий «ACQUA»в составе: 1.1. измерительная система с искусственным ртом и искусственными ушами |
HMS 11.6 |
1 шт. |
|
1.2 модульная многоканальная аппаратная платформа для тестирования качества речи и звука |
labCORE |
1 шт. |
|
1.3 измерительный микрофон с предусилителем |
40AG/26AK |
1 шт. |
|
1.4 измерительный микрофон (встроен в макет головы) |
MK221 |
2 шт. |
|
1.5 многофункциональный акустический калибратор |
42AG |
1 шт. |
|
1.6 персональный компьютер со специальным ПО |
- |
1 шт. |
|
2 Руководство по эксплуатации |
- |
1 экз. |
|
3 Методика поверки |
- |
1 экз. |
приведены в разделе «Параметры микрофона» и «Параметры громкоговорящей связи» документа «Комплексы акустические измерительно-управляющие «ACQUA». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Техническая документация изготовителя.
Изготовитель«HEAD acoustics GmbH», Германия
Адрес: 52134 Herzogenrath, EbertstraBe 30a, Germany
Телефон: +49 (0)2407-577-0
Факс: +49 (0)2407-577-99
E-mail: info@head-acoustics.de
Web-сайт: www.head-acoustics.de
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru.
Web-сайт: www.vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» марта 2025 г. № 593
Лист № 1
Всего листов 4
беспроводными
Регистрационный № 80869-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной и горячей воды «VMF» с проводными и интерфейсам передачи информации
Назначение средства измерений
Счетчики холодной и горячей воды «VMF» с проводными
и беспроводными интерфейсам передачи информации (далее по тексту - счетчики) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.
Описание средства измерений
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка корпуса счетчика в измерительную камеру, внутри которой под его действием вращается крыльчатка. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды. Значение измеренного объема отображается на жидкокристаллическом индикаторе в м^. Датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей.
Счетчики состоят из корпуса, измерительной камеры, в которой установлена крыльчатка, датчика магнитного поля, микропроцессора и индикатора.
Счетчики выпускаются в различных модификациях, которые отличаются диаметрами условного прохода, метрологическими классами, вариантами исполнения, габаритными размерами, типами проводного или беспроводного интерфейсов связи. Структура условного обозначения представлена в таблице 1.
Счетчик воды «VMF. [X . IX . X . X - ТУ-26.51.63-011-15184106-2020»
12 3 4
Таблица 1 - Структура условного обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Диаметр условного прохода и метрологический класс |
15 |
Ду = 15 мм, класс B (A) |
|
15С |
Ду = 15 мм, класс C (B) | ||
|
20 |
Ду = 20 мм, класс B (A) | ||
|
2 |
Интерфейс связи |
485 |
проводной интерфейс RS-485 |
|
MB |
проводной интерфейс M-Bus | ||
|
RF |
выход по радиоканалу с модуляцией FSK | ||
|
LR |
выход по радиоканалу с модуляцией LoRa | ||
|
NB |
выход по радиоканалу с модуляцией NB-Fi | ||
|
T |
выход по радиоканалу с модуляцией NB-IOT |
Продолжение таблицы 1
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
3 |
Степень защиты корпуса по ГОСТ 14254-2015 |
— |
IP40 |
|
0 |
IP54 | ||
|
4 |
Комплектация |
— |
без полусгонов |
|
М |
с полусгонами |
Счетчики предназначены для монтажа на горизонтальных и вертикальных трубопроводах.
Счетчики могут передавать измеренные величины по проводным или беспроводным интерфейсам и использоваться в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).
Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счетчиков
При выпуске из производства ограничение доступа к регулирующему и индикаторному устройствам обеспечивается специальным пломбировочным кольцом, предотвращающим снятие верхней крышки без разрушения знака поверки или кольца.
Программное обеспечениеСчетчик имеют встроенное программное обеспечение (далее по тексту - ПО), которое устанавливается (записывается) в энергонезависимую память при изготовлении.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Valtec.208 |
|
Номер версии (идентификационный номер) ПО |
2.08 |
|
Цифровой идентификатор ПО |
CRC16: 1AE8 |
Нормирование метрологических характеристик счетчиков проведено с учетом влияния ПО.
Метрологические и технические характеристики
Т а б л и ц а 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
«VMF.15.X.X.X^) |
«VMF.15C.X.X.X» |
«VMF.20.X.X.X^> | |||
|
Диаметр условного прохода Ду, мм |
15 |
15 |
20 | |||
|
Вариант установки* |
H |
V |
H |
V |
H |
V |
|
Метрологический класс по ГОСТ Р 50193.1-92 |
В |
А |
С |
В |
В |
А |
|
Расход воды, м’/ч: | ||||||
|
- минимальный Qmin |
0,030 |
0,060 |
0,015 |
0,030 |
0,050 |
0,100 |
|
- переходный Qt |
0,120 |
0,150 |
0,022 |
0,120 |
0,200 |
0,250 |
|
- номинальный Qn |
1,500 |
1,500 |
1,500 |
1,500 |
2,500 |
2,500 |
|
- максимальный Qmax |
3,000 |
3,000 |
3,000 |
3,000 |
5,000 |
5,000 |
|
Порог чувствительности, м’/ч |
0,015 |
0,030 |
0,007 |
0,015 |
0,025 |
0,050 |
|
Пределы допускаемой относительной погрешности измерений объема, %, | ||||||
|
в диапазоне расходов: | ||||||
|
- от Qmin (включая) до Qt (исключая) |
±5 | |||||
|
- от Qt (включая) до Qmax (включая) |
±2 | |||||
|
Емкость индикатора, м’ |
99999,9999 | |||||
|
Цена деления индикатора, м’ |
0,0001 | |||||
|
Вес импульса выходного устройства, м’/имп. |
2,442^10-5 |
2,442^10-5 |
3,831^10-5 | |||
|
* Н - горизонтальный вариант установки; V |
- вертикальный вариант установки. | |||||
Таблица 4 -Общие технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
<VMF.15.X.X.X» |
«VMF.15С.X.X.X» |
«VMF.20.X.X.X^> |
|
Максимальное рабочее давление, МПа |
1,0 |
1,0 |
1,0 |
|
Потеря давления при максимальном расходе, МПа, не более |
0,1 |
0,1 |
0,1 |
|
Габаритные размеры: | |||
|
- высота |
80 |
80 |
80 |
|
- длина |
110 |
110 |
105 |
|
- ширина |
72 |
72 |
72 |
|
Масса, кг, не более |
0,75 |
0,75 |
0,95 |
|
Напряжение элемента питания постоянного тока, В |
3,0 (3,6) | ||
|
Условия эксплуатации: | |||
|
- температура рабочей среды, °С |
от +5 до +90 | ||
|
- температура воздуха, °С |
от +5 до +50 | ||
|
- относительная влажность | |||
|
притемпературе +35 °С, %, не более |
80 | ||
|
Средний срок службы, лет |
12 | ||
|
Средняя наработка на отказ, ч |
55000 | ||
|
Степень защиты по ГОСТ 14254-2015 | |||
|
от попадания внутрь твердых тел и воды, обеспечиваемая оболочкой (корпусом) |
IP40, IP54 | ||
наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на технический паспорт типографским способом.
Комплектность средства измерений
Таблица 5- Комплектность сред!
|
Наименование |
Количество | |
|
Счетчик воды |
— |
1 шт. |
|
Технический паспорт |
ПС-46750 |
1 экз. |
|
Полусгон с накидной гайкой и прокладкой |
— |
1 шт. для счетчиков с индексом «М» |
|
Обратный клапан |
— |
1 шт. для счетчиков с Ду = 15 мм |
|
Методика поверки |
ОЦСМ 111196-2020 МП |
1 экз. на партию |
Сведения о методиках (методах) измерений приведены в разделе 4 «Принцип действия счетчика» документа ПС-47319 «Счетчики холодной и горячей воды «VMF» с проводными и беспроводными интерфейсами передачи информации. Паспорт».
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ P 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования;
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия;
ТУ-26.51.63-011-82214908-2020 « Счетчики холодной и горячей воды «VMF» с проводными и беспроводными интерфейсам передачи информации. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «Спутник» (ООО «Спутник») ИНН 7811385876
Адрес: 192019, г. Санкт-Петербург, ул. Профессора Качалова, д. 11, к. 3, лит. «А» Телефон: +7 (812) 412-44-80
Web-сайт: http://ooo-sputnik.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07
E-mail: info@ocsm.omsk.ru
Web-сайт: http://csm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
