УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2025 г. № 608

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЕРЕМЕННОЙ ТЕМПЕРАТУРЫ

• 1.1  Настоящая государственная поверочная схема (далее - ГПС) распространяется на средства измерений (далее - СИ) температуры водной среды в диапазоне амплитуд пульсаций температуры водной от 0,1 до 15 К при частоте пульсаций температуры водной среды от 0,05 до 100 Гц и устанавливает порядок передачи единицы температуры водной среды - К (Кельвина) от государственного первичного специального эталона единицы температуры водной среды в диапазоне амплитуд пульсаций температуры от 0,1 до 15 К при частоте пульсаций от 0,05 до 100 Гц (ГЭТ 116-2024) (далее - ГПСЭ) этим средствам измерений при помощи рабочих эталонов с указанием показателей точности, и методов передачи единицы величины.

  среды

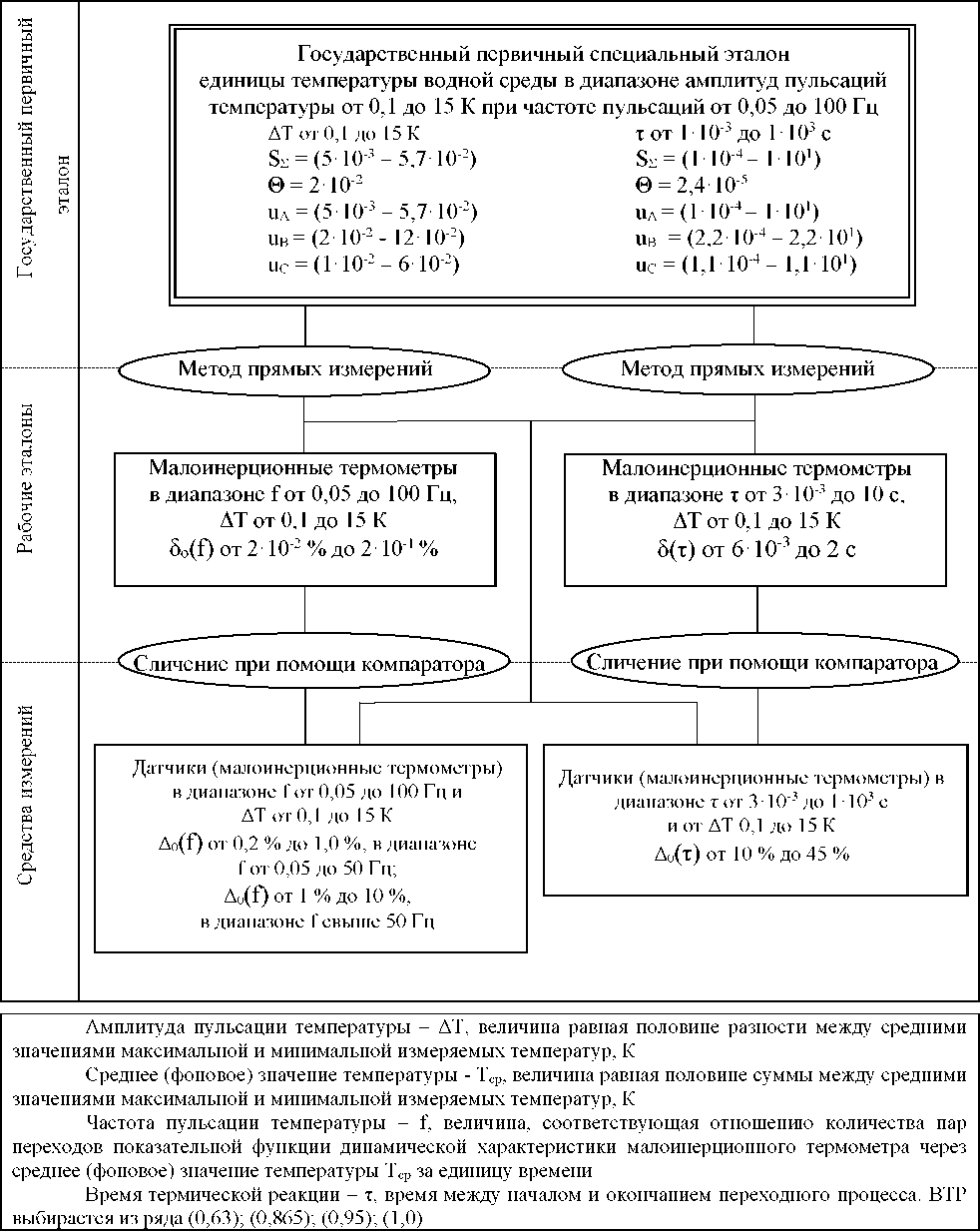

• 1.2 Графическая часть государственной поверочной схемы для средств измерений переменной температуры представлена в приложении А.

2.1 ГПСЭ состоит из комплекса следующих технических средств и вспомогательных устройств:

• A) Комплекс аппаратуры для измерения переменной температуры водной среды в диапазоне частот пульсаций температуры от 0,05 до 100 Гц состоящий из:

А.1) Аппаратно-программный комплекс для обеспечения прецизионных измерений температуры термометрами с малой тепловой инерцией (далее - АПК ПИ).

А.1.1) АПК ПИ состоит из аппаратуры для градуировки термометров в статическом режиме, системы регистрации измерительной информации и малоинерционного термометра.

А.2) Комплекс для измерений переменной температуры водной среды.

А.2.1) Комплекс для измерений переменной температуры водной среды состоит из двух идентичных герметичных термостатов, водораспределителя, вращающегося кронштейна для установки термометров, системы управления.

Б) Комплекс аппаратуры, обеспечивающий рабочий цикл измерений, состоящий из:

Б.1) Аппаратно-программного комплекса для обеспечения погружения исследуемых средств измерений с малой тепловой инерцией (далее - АПК ОП).

Б.1.1) АПК ОП состоит из комплекса аппаратуры для определения времени термической реакции (далее - ВТР) малоинерционных термометров сопротивления (далее - МТС).

• B) Блок управления, обработки и хранения измерительной информации (далее - БУ).

В.1) БУ состоит из персонального компьютера, системы обеспечения бесперебойного питания и специального программного обеспечения.

• 2.2 Диапазон значений амплитуд пульсаций температуры водной среды, в котором воспроизводится единица величины, составляет от 0,1 до 15 К.

• 2.3 ГПСЭ воспроизводит и хранит единицу температуры водной среды в диапазоне частоты пульсаций температуры от 0,05 до 100 Гц и времени термической реакции в диапазоне от 1^10"³ до 1^10³ с. ГПСЭ обеспечивает воспроизведение единицы величины со средним квадратическим отклонением результата измерений S при десяти независимых измерениях, неисключенной систематической погрешностью 0, суммарным средним квадратическим отклонением Ss, с доверительными границами погрешности Л^; стандартной неопределенностью, оцененной по типу A uA, стандартной неопределенностью, оцененной по типу B uB, суммарной стандартной неопределенностью uC и расширенной неопределенностью u при коэффициенте охвата k=2. Метрологические характеристики ГПСЭ приведены в таблице 1.

Таблица 1  - Метрологические характеристики государственного

первичного специального эталона

2.4 ГПСЭ применяют для передачи единицы температуры водной среды в диапазоне частот пульсаций от 0,05 до 100 Гц рабочим эталонам и средствам измерений методом прямых измерений.

3.1 Для рабочих эталонов температуры водной среды, имеющих одноэкспоненциальную переходную характеристику, нормируют время термической реакции (ВТР 0,95). Для остальных рабочих эталонов нормируется частота пульсаций температуры.

• 3.2 В качестве рабочих эталонов единицы температуры водной среды в диапазоне частоты пульсаций температуры от 0,05 до 100 Гц и ВТР в диапазоне от 3 •IO^-3 до 1О с применяют измерительные комплексы, состоящие из:

- малоинерционного термометра сопротивления с временем термической реакции (ВТР 0,95) не менее 3-10^-3 с или малоинерционного термометра сопротивления в диапазоне частоты пульсаций температуры не менее 0,05 Гц;

• - усилителя сигнала малоинерционного термометра сопротивления;

• - быстродействующего аналогово-цифрового преобразователя сигналов малоинерционного термометра сопротивления с частотой дискретизации не менее 10 000 Гц.

• 3.3  Рабочие эталоны предназначены для передачи единицы температуры водной среды средствам измерений методом сличения при помощи компаратора.

• 3.4  Требования к метрологическим характеристикам рабочих эталонов единицы температуры водной среды приведены в таблице 2.

Таблица 2 - Требования к метрологическим характеристикам рабочих эталонов

¹⁾ Доверительные границы погрешности устанавливаются в зависимости от частоты и амплитуды пульсации температуры водной среды, при следующих значениях параметров: частота пульсаций температуры от O,O5 до 1OO Гц, амплитуда пульсации температуры от O,1 до 15 К.

температуры водной среды, в диапазоне частот от 0,05 до 50 Гц;

от 1 % до 10 %, в зависимости от частоты температуры водной среды, в диапазоне частот свыше 50 Гц.

• 4.3 Пределы допускаемых относительных погрешностей при измерении времени термической реакции от 10 % до 45 %.

• 4.4 Соотношение доверительной погрешности рабочих эталонов и предела допускаемой погрешности средств измерений должно составлять не более 1:3.

Об утверждении Государственной поверочной схемы для средств измерений переменной температуры

В соответствии с подпунктом 9.8 пункта 9 главы III Положения о Федеральном агентстве по техническому регулированию и метрологии, утвержденного постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, пунктом 6 главы II Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456¹, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2024 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2023 г. № 2823 (с изменениями, внесенными приказами Федерального агентства по техническому регулированию и метрологии от 2 февраля 2024 г. № 286, от 24 апреля 2024 г. № 1089, от 14 августа 2024 г. № 1893, от 9 октября 2024 г. № 2358, от 19 ноября 2024 г. № 2714, от 6 декабря 2024 г. № 2885, от 28 декабря 2024 № 3150), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений переменной температуры¹.

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы температуры водной среды в диапазоне амплитуд пульсаций температуры от 0,1 до 15 К при частоте пульсаций от 0,05 до 100 Гц (ГЭТ 116-2024), прослеживаемых к нему эталонов и средств измерений температуры водной среды и вводится в действие с 15 апреля 2025 г.;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.312-78 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений переменной температуры водной среды в диапазоне амплитуд пульсаций температуры 0,01-3 К при частоте пульсаций 0,005-50 Гц, фоновой температуре 270,15-308,15 К и скорости потока воды 0,5-20 м/с»², или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.312-78, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ 8.312-78, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.312-78 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений³ после даты окончания срока действия свидетельства об аттестации.

• 3.   Федеральному государственному унитарному «Всероссийский научно-исследовательский институт

им. Д.И. Менделеева» ⁵ направить сведения о ГПС в федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии -Ростест» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации № 206 «Эталоны и поверочные схемы» (ФГУП «ВНИИМ им. Д.И. Менделеева») обеспечить исполнение в установленном порядке процедур в качестве национального стандарта межгосударственного стандарта ГОСТ соответствующего комплекта документов в

  по прекращению применения

  Российской

  8.312-78   и

  Управление стандартизации

  Федерации направление

Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя                               Е.Р. Лазаренко

< >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

⁵ Далее - ФГУП «ВНИИМ им. Д.И. Менделеева».

¹

Далее - ГПС.

²

Далее - ГОСТ 8.312-78.

³

Далее - Федеральный фонд.
