Приложение к свидетельству № 59714 об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов низкочастотные Г3-139 Назначение средства измеренийГенератор сигналов низкочастотный Г3-139 (далее по тексту - генератор) представляет собой источник синусоидального электрического сигнала с нормированными характеристиками по частоте и напряжению, предназначен для исследования, настройки и испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике.
Описание средства измеренийПринцип действия генератора основан на способе прямого цифрового синтеза сигнала требуемой частоты от опорного кварцевого генератора.
Синтезированный синусоидальный сигнал поступает на фильтр нижних частот, предварительный усилитель и далее через усилитель напряжения и систему аттенюаторов на выход прибора. Для стабилизации амплитуды сигнала синтезатор частоты с выхода предварительного усилителя охвачен кольцом автоматического регулирования. Плавная регулировка амплитуды сигнала осуществляется цифроаналоговым преобразователем, входящим в кольцо автоматического регулирования.
Конструктивно генератор выполнен в металлическом корпусе настольного типа.
Общий вид прибора приведен на рисунке 1.
НАПРЯЖЕНИЕ
Рис. 1 Общий вид прибора.

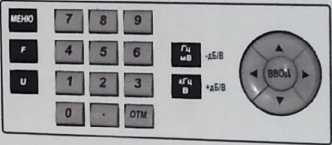

На лицевой панели генератора размещены органы управления и цветной дисплей.
Управление режимами прибора, ввод, вывод данных, учет калибровочных коэффициентов выполняются встроенным одноплатным контроллером. Отображение информации осуществляется встроенным цветным дисплеем. Для дистанционного управления имеется встроенный интерфейс RS-232.
Программное обеспечениеВстраиваемое программное обеспечение для контроллера выполнено на платформе .NET Micro Framework 4.2.
В приборе имеется защита ПО контроллера от преднамеренного и непреднамеренного изменения:
-
- без нарушения целостности конструкции прибора и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО.
-
- доступ к калибровочным и регулировочным коэффициентам со стороны интерфейса защищен паролем.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Идентификационные данные (признаки) метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
LowFreqOutput_G3 -139 |
|
Номер версии (идентификационный номер) программного обеспечения |
Не ниже 1.0.0 |
|
Цифровой идентификатор программного обеспечения |
F133F450 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.
Конструкция генератора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

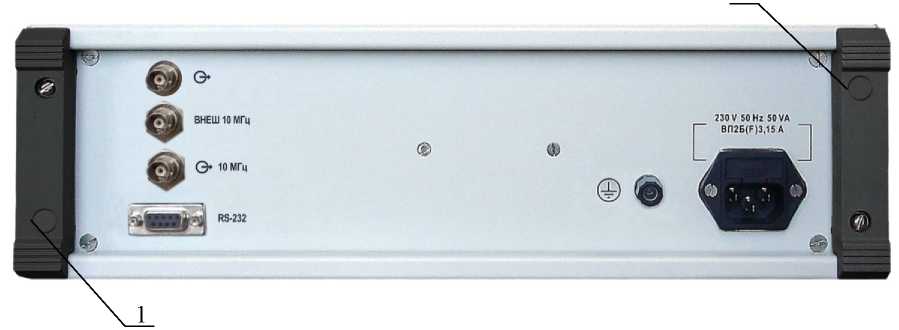

Схема пломбировки прибора от несанкционированного доступа приведена на рис 2.
Позиции 1; 2 на схеме - места пломбировки прибора.
2
Рис. 2 Схема пломбировки прибора.
Диапазон частот выходного сигнала,.........................................................
Дискретность установки частоты:
-
- в диапазоне от 10 Гц до 10 кГц.................................................................
-
- в диапазоне от 10 кГц до 100 кГц............................................................
-
- в диапазоне от 100 кГц до 1000 кГц........................................................
Пределы допускаемой абсолютной погрешности установки частоты
Диапазон установки выходного напряжения:
-
- на нагрузке 600 Ом...........................................
-
- на нагрузке 50 Ом..............................................
Установка выходного напряжения,..................
от 10 Гц до 1 МГц.
.0,1 Гц;
.1 Гц;
,10 Гц.
±(5^10-6f + 0,01 Гц), где f - частота выходного сигнала.
от 10 В до 10 мкВ;
от 5 В до 10 мкВ.
, „В, мВ и дБВ (децибелах относительно 1 В).
пределах пределах пределах пределах
от от от от
1 до 10 В............
100 до 1000 мВ
10 до 100 мВ.....
1 до 10 мВ.........
.0,0001 В; 0,01 мВ;
0,001 мВ;
0,0001 мВ;
-
- в пределах от 10 до 1000 мкВ.................................................................................0,01 мкВ.
Пределы допускаемой относительной погрешности установки опорного уровня 1 В выходного напряжения на частоте 1 кГц при сопротивлениях нагрузки более 10 кОм (холостой ход), (600 ± 6) Ом и (50 ± 0,25) Ом в нормальных условиях эксплуатации, не более....................................
±0,005 дБ.
Неравномерность опорного уровня 1 В выходного напряжения относительно частоты 1 кГц в диапазоне частот:
±0,005 дБ;
.±0,01 дБ;
±0,02 дБ.
-
- от 100 Гц до 200 кГц.................................................................................
-
- от 10 Гц до 100 Гц и от 200 кГц до 500 кГц..........................................
-
- свыше 500 кГц до 1000 кГц.....................................................................
Пределы допускаемой относительной погрешности установки выходного напряжения относительно опорного уровня 1 В на нагрузках более 10 кОм, 600 Ом и 50 Ом приведены в таблице 2. Таблица 2
|
Диапазон частот, кГ ц |
Выходное напряжение, В |
Пределы допускаемой относительной погрешности, дБ |
|
от 0,01 до 200 вкл. |
от 10 до 10-1 вкл. |
±0,006 |
|
от 10-1 до 3,16^10-5 вкл. |
±0,0003D | |
|
от 3,16^10-5 до 1^10-5 |
±0,05 | |
|
св. 200 до 500 вкл. |
от 10 до 10-1 вкл. |
±0,01 |
|
от 10-1 до 3,16^10-5 вкл. |
±0,0005D | |
|
от 3,16^10-5 до 1^10-5 |
±0,1 | |
|
св. 500 до 1000 |
от 10 до 10-1 вкл. |
±0,02 |
|
от 10-1 до 3,16^10-5 вкл. |
±0,001D | |
|
от 3,16^10-5 до 1^10-5 |
±0,15 |
1
где D = 20 Ig Uy - установленное в генераторе напряжение в вольтах.
Нестабильность выходного напряжения за любые 3 часа работы после времени самопрогрева 30 минут...............................................................
±0,003 дБ.
Коэффициент гармоник выходного напряжения в диапазоне частот:
0,02 %;
0,05 %;
0,1 %.
-
- от 50 Гц до 200 кГц.............................................................................................
-
- от 20 Гц до 50 Гц и свыше 200 кГц до 500 кГц...............................................
-
- от 10 Гц до 20 Гц и свыше 500 кГц до 1000 кГц............................................
Выходное сопротивление генератора в диапазоне напряжений, не более:
-
- от 10 В до 10 мВ.......................................................................................................0,06 Ом;
-
- менее 10 мВ................................................................................................................1,5 Ом.
Пределы допускаемой дополнительной относительной погрешности установки опорного уровня 1 В на каждые 10 °С в интервале рабочих температур...................................................................................................± 0,003 дБ.
Время установления рабочего режима....................................................................15 мин.
Время непрерывной работы, не менее....................................................................16 ч.
Масса генератора, не более.......................................................................................3,5 кг.
Габаритные размеры, не более.................................................................................(375x270^115) мм.
Интерфейс при работе в автоматизированных измерительных системах........RS-232.
Напряжение питания от сети переменного тока частотой (50 ± 0,5) Гц..........(220 ± 22) В.
Потребляемая мощность не более............................................................................30 В^А.
Средняя наработка на отказ генератора То, не менее...........................................15000 ч.
Рабочие условия эксплуатации:
-
- температура окружающего воздуха,.....................................................................от 5 до 40 °С;
-
- относительная влажность при температуре окружающего воздуха 25 °С.....до 90%;
-
- атмосферное давление.............................................................................................от 96 до 104 кПа.
наносится на переднюю панель прибора методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.
Комплектность средства измеренияВ состав комплекта поставки входят:
-
1 шт.
-
2 шт.
1 шт.
-
1 шт.
-
2 шт.
1 шт.
1 шт.
Генератор сигналов низкочастотный Г3-139...........
Кабель соединительный ВЧ_..........................................
Нагрузка универсальная 600/50 Ом,.............................
Шнур сетевого питания,.................................................
Вставки плавкие ВП2Б-1В-3,15 А 250 В......................
Руководство по эксплуатации РПИС.411166.015 РЭ
Формуляр РПИС.411166.015 ФО.................................
Поверкаосуществляется по разделу 7 «Поверка прибора» Руководства по эксплуатации РПИС.411166.015 РЭ, утвержденному руководителем ФБУ «Нижегородский ЦСМ» 27 апреля 2015 г.
Перечень основных средств, применяемых при поверке, приведен в таблице.
|
Наименование средства поверки |
Используемые основные технические характеристики СИ |
|
Частотомер электронно-счетный Ч3-63/1 |
Диапазон частот от 20 Гц до 200 кГц; основная погрешность измерения ±1 • 10"6/. |
|
Мультиметр 3458А или |
Диапазон частот от 0,01 до 40 кГц; пределы измерения переменного напряжения 100 мВ - 10В; погрешность измерения ±0,01 %. |
|
Наименование средства поверки |
Используемые основные технические характеристики СИ |
|
Мультиметр цифровой 34401А (в качестве компаратора) и Калибратор универсальный Н4-6 (Н4-16) |
Диапазон частот от 0,01 до 20 кГц; пределы измерения напряжения переменного тока от 100 мВ до 10 В; погрешность измерения ± 0,09 % Диапазон частот от 0,01 до 20 кГц; погрешность воспроизведения напряжения переменного тока 1 В ± 0,021 % (±0,012 %) |
|
Вольтметр переменного тока диодный компенсационный В3-49 |
Диапазон частот от 1 кГц до 1 МГц; напряжение переменного тока 1 В; погрешность измерения ± 0,05 % |
|
Установка эталонная для поверки мер ослабления и магазинов затухания ЭО-01 |
Диапазон частот от 20 Гц до 1 МГц; пределы измерения ослабления от 0 до 120 дБ; погрешность измерения от 0,002 до 0,1 дБ |
|
Измеритель нелинейных искажений СК6-13 |
Диапазон частот от 0,02 до 20 кГц; диапазон измеряемых коэффициентов гармоник от 0,003 до 1 %; погрешность измерения коэффициента гармоник ±5 %. |
|
Анализатор спектра FSP-3 |
Диапазон частот от 10 кГц до 1 МГц; динамический диапазон измерения коэффициента гармоник > 86 дБ |
Лист № 5
Всего листов 6
Сведения о методиках (методах) измеренийРПИС.411166.015 РЭ «Генератор сигналов низкочастотный Г3-139». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к Генераторам сигналов низкочастотным Г3-139ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
РПИС.411166.015 ТУ «Генератор сигналов низкочастотный Г3-139». Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
ИНН 5261004288
Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 164, оф. 509
Почтовый адрес: 603137, г. Нижний Новгород, а/я 61
Телефон/факс: (831) 465-50-12
E-mail: rpis@mail.ru.
Заявитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)
Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 164, оф. 509
Почтовый адрес: 603137, г. Нижний Новгород, а/я 61
Телефон/факс: (831) 465-50-12
E-mail: rpis@mail.ru.
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
(ФБУ «Нижегородский ЦСМ»)
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
тел. (831) 428-78-78, факс (831) 428-57-48
Е-mail: mail@nncsm.ru.
Уникальный номер записи в реестре аккредитованных лиц № 30011-13.
