№611 от 27.03.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 661278
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
Приказы по основной деятельности по агентству Вн. Приказ № 611 от 27.03.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
1. Внести изменения в сведения об утвержденных типах средств влияющих настоящему
измерений в части конструктивных изменений, на их метрологические характеристики, согласно приложению к приказу.
2. Утвердить измененные описания прилагаемые к настоящему приказу.
3. Распространить действие методик установленных согласно приложению
на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах
средств измерений согласно приложению к настоящему приказу
в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального
информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю За собоЙ.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
типов средств
поверки средств к настоящему
измерений,
измерений,
приказу,
сведения, предоставления утвержденным приказом Российской Федерации
Заместитель руководителя
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\______________
Е.Р. Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от « _^_ » ____ 2025 г. № __
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Преобразователи радиоизотопные |
РП-24 |
1571 |
27026-20 |
МП 72-221 2020 |
МП 68-221 2024 |
01.10. 2024 |
Акционерное общество «Союзцветмет автоматика им. Топчаева В.П.» (АО «СоюзЦМА»), г. Москва |
УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург | |||
|
2. |

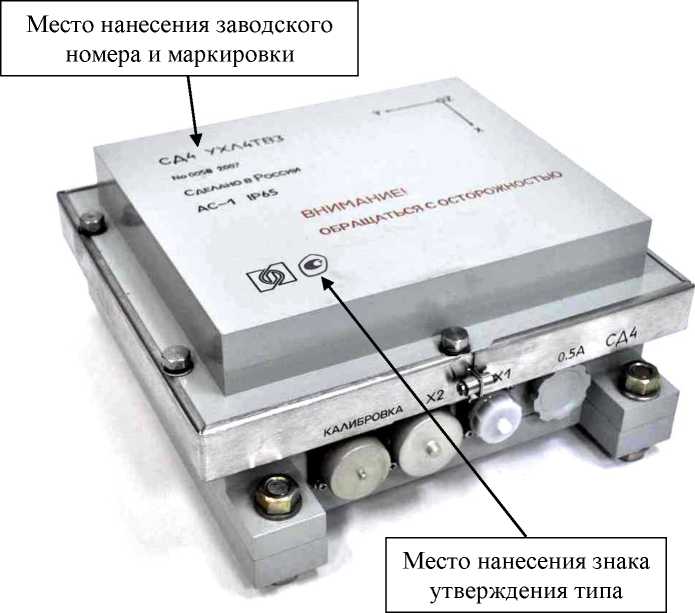

Сейсмодатчики |
СД 4 |
0305, 0307, 0309 |
59280-14 |
СДАИ.402139. 037МП |
СДАИ.402139. 037/1МП |
09.09. 2024 |
Акционерное общество «Научно-исследователь ский институт физических измерений» (АО «НИИФИ»), г. Пенза |
АО «НИИФИ», г. Пенза | |||
|
3. |
Уровнемеры буйковые |
LTD |
019819, 019820 |
79309-20 |
- |
208-010-2020 |
- |
МП 208-099 2024 |
- |
08.11. 2024 |
Общество с ограниченной |
ФГБУ «ВНИИМС», |
ответственнос тью «СП Тизприбор» (ООО «СП Тизприбор»), г. Москва
г. Москва
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2025 г. № 611
Лист № 1
Всего листов 5
для бесконтактных
Регистрационный № 27026-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи радиоизотопные РП-24
Назначение средства измеренийПреобразователи радиоизотопные РП-24 предназначены измерений плотности жидких сред и пульп.
Описание средства измеренийРП-24 (далее
Принцип действия преобразователей радиоизотопных преобразователи) основан на зависимости ослабления потока гамма-излучения от плотности измеряемой среды. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значение плотности.
Конструктивно преобразователи состоят из блока гамма-источника (источник Cs-137 в контейнере типа БГИ-А или источник Na-22 или Eu-152 в защитном держателе), блока детектирования БД-30 или БД-30Ех (далее - БД-30 или БД-30Ех) и блока обработки информации БОИ-22 или БОИ-22Н (далее - БОИ-22 или БОИ-22Н). БД-30 и БД-30Ех имеют отличия в конструктивном исполнении корпуса: БД-30 имеет облегченный корпус, ручку для переноски и кабельный ввод, БД-30Ех имеет усиленный корпус и клеммную коробку, ручка для переноски отсутствует. БОИ-22Н и БОИ-22 имеют отличия в конструктивном исполнении корпуса: БОИ-22Н имеет навесное исполнение, БОИ-22 - щитовое исполнение.
Блок гамма-источника предназначен для формирования пучка гамма-квантов и защиты обслуживающего персонала от воздействия излучения; БД-30 (БД-30Ех) предназначен для преобразования поступающего на детектор потока гамма-излучения в пропорциональную ему среднюю частоту следования импульсов. Электрические импульсы, несущие информацию о плотности среды, с выхода БД-30 (БД-30Ех) по линии питания поступают на БОИ-22 (БОИ-22Н), который предназначен для формирования напряжений питания и нагрева БД-30 (БД-30Ех), индикации измеряемых, рабочих и сервисных параметров на жидкокристаллическом индикаторе, формирования токового, релейного, дискретного и световых выходных сигналов. Максимальная длина линии связи между БД-30 (БД-30Ех) и БОИ-22 (БОИ-22Н) 500 м.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха БД-30, БД-30Ех относятся к группе С4, БОИ-22, БОИ-22Н - к группе В4 в соответствии с ГОСТ Р 52931-2008.
Корпус преобразователей металлический, окрашиваемый в цвета, которые определяет изготовитель.
Заводской номер преобразователей наносится на маркировочную табличку, закрепленную на корпусе блока детектирования, способом лазерной гравировки или типографским способом, имеет цифровой формат. Конструкцией преобразователей не предусмотрена возможность нанесения знака поверки.
Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1.
Блоки БОИ-22Н, БОИ-22, БД-30, БД-30Ех для защиты от несанкционированного доступа пломбируются одноразовой пломбой. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

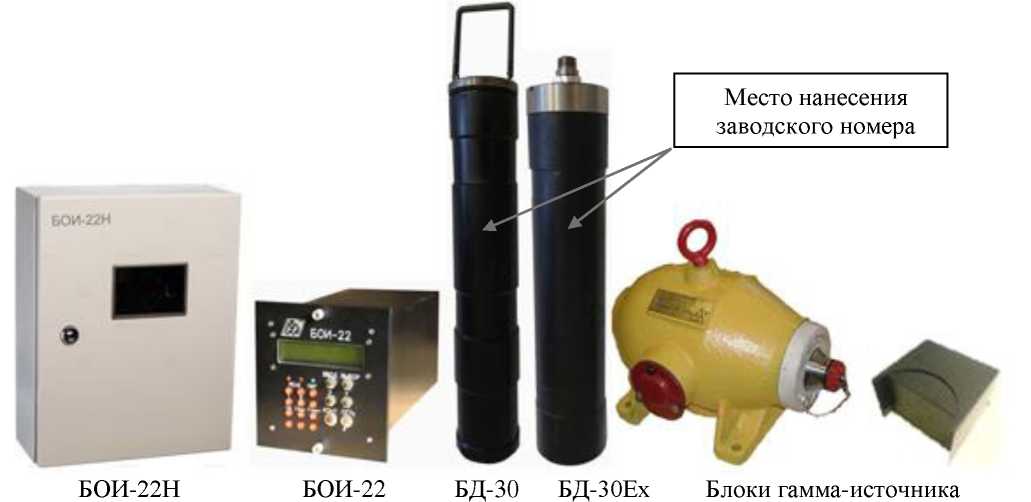

Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского номера
БОИ-22Н
БОИ-22
БД-30
Рисунок 2 - Схема пломбирования от несанкционированного доступа
|
Or | |
|
( а |
БД-30Ех
Преобразователи имеют встроенное программное обеспечение (далее - ПО). Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами. Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний плотности, кг/м3 |
от 500 до 3500 |
|
Диапазон измерений плотности, кг/м3 |
от 600 до 1700 |
|
Пределы допускаемой систематической составляющей основной приведенной к верхнему значению диапазона измерений погрешности измерений плотности (y), %:
|
±0,5 ±1,0 |
|
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей основной приведенной к верхнему значению диапазона измерений погрешности измерений плотности, % |
0,5|y| |
|
Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности измерений плотности при изменении температуры окружающего воздуха на каждые 10 оС3), %:
|
±0,4 ±0,8 |
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
40 |
|
Длина линии, соединяющая БД-30 (БД-30Ех) и БОИ-22 (БОИ-22Н), м, не более |
500 |
|
Время установления рабочего режима, мин, не более |
120 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Габаритные размеры БД-30, мм, не более: | |
|
- диаметр |
90 |
|
- высота |
540 |
|
Габаритные размеры БД-30Ех, мм, не более: | |
|
- диаметр |
90 |
|
- высота |
560 |
|
Габаритные размеры БОИ-22, мм, не более: | |
|
- ширина |
160 |
|
- глубина |
342 |
|
- высота |
170 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры БОИ-22Н, мм, не более: | |
|
- ширина |
310 |
|
- глубина |
165 |
|
- высота |
395 |
|
Масса, кг, не более: | |
|
- блок детектирования БД-30 |
5 |
|
- блок детектирования БД-30Ех |
8 |
|
- блок обработки информации БОИ-22 |
5 |
|
- блок обработки информации БОИ-22Н |
8 |
|
Условия эксплуатации блоков детектирования БД-30, БД-30Ех: | |
|
- температура окружающей среды, оС |
от -30 до +50 |
|
- относительная влажность окружающей среды, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Условия эксплуатации блоков обработки информации БОИ-22, БОИ-22Н: | |
|
- температура окружающей среды, оС |
от +5 до +50 |
|
- относительная влажность окружающей среды, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
20 000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь радиоизотопный |
РП-24 |
1 шт. |
|
Блок детектирования БД-30 |
2Е2.221.025 |
1 шт.1) |
|
Блок детектирования БД-30ЕХ |
2Е2.221.025-О9 | |
|
Блок обработки информации БОИ-22 |
2Е2.222.124 |
1 шт.1) |
|
Блок обработки информации БОИ-22Н |
2Е2.222.124-01 | |
|
Блок гамма-источника (Cs-137) |
4363-046-04641807-05 | |
|
Блок гамма-источника (Na-22) |
2Е6.430.535 |
1 шт.1) |
|
Блок гамма-источника (Еи-152) |
2Е6.430.535 | |
|
Рама монтажная |
2Е4.137.130 |
1 шт.1) |
|
Пластины-имитаторы плотности |
2Е8.611.910 |
1 шт.1) |
|
Руководство по эксплуатации |
2Е1.400.016 РЭ |
1 экз.2) |
|
Паспорт |
2Е1.400.016 ПС |
1 экз. |
| ||
приведены в разделе 2 «Использование по назначению» документа 2Е1.400.016 РЭ «Преобразователь радиоизотопный РП-24. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
ГОСТ 20180-91 Плотномеры радиоизотопные жидких сред и пульп. Общие технические условия.
ИзготовительАкционерное общество «Союзцветметавтоматика им. Топчаева В.П.» (АО «СоюзЦМА»)
ИНН 7711000762
Адрес: 127410, г. Москва, вн. тер. г. муниципальный округ Алтуфьевский, ш. Алтуфьевское, д. 79А, стр. 2
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2025 г. № 611
Лист № 1
Всего листов 7
Регистрационный № 79309-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры буйковые LTD
Назначение средства измеренийУровнемеры буйковые LTD (далее - уровнемеры) предназначены для измерений уровня и уровня раздела сред жидкостей и преобразования измеренных значений в унифицированный токовый и цифровой выходные сигналы.
Описание средства измеренийПринцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса. Изменение веса буйка через рычаг передается на торсионную трубку. Поворотное движение торсионной трубки передается через датчик магнитного поля (либо через тензорезистивный чувствительный механизм) на цифровой контроллер, который преобразует угол поворота в электрический сигнал. Электрический сигнал обрабатывается микропроцессорным электронным блоком и преобразуется в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, совмещенный (при наличии) с цифровым сигналом на базе HART-протокола или цифровым выходным сигналом по протоколу Foundation Fieldbus, и подаёт его на внешние цепи.
Уровнемеры состоят из электронного блока и буйка, которые соединены между собой с помощью металлической подвески.
Электронный блок включает в себя:
-
- рычаг, торсионная трубка и магнитная (либо тензорезистивная) система;
-
- микроконтроллер с электронным преобразователем;
-
- жидкокристаллический дисплей, отображающий измеренные величины. Снизу дисплея имеются кнопки, позволяющие проводить настройку и диагностику уровнемеров;
-
- разъемы для передачи измеренной информации.

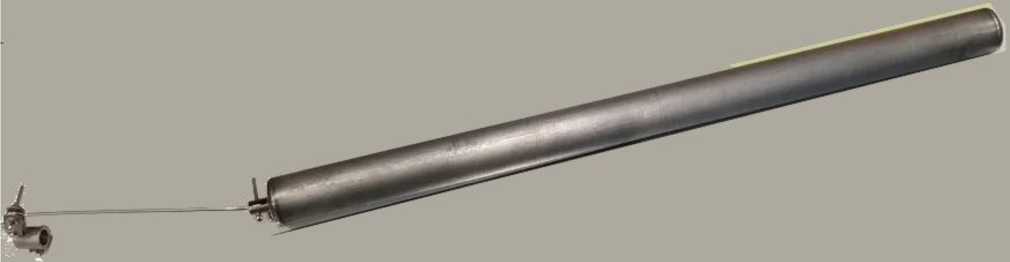

Буйки конструктивно представляют собой запаянный металлический цилиндр.
Уровнемеры выпускаются в двух модификациях, которые отличаются видом взрывозащиты; с видом взрывозащиты "искробезопасная электрическая цепь "ia" и с видом взрывозащиты «взрывонепроницаемая оболочка» "d".

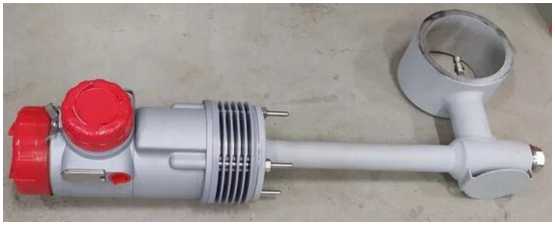

Общий вид уровнемеров представлен на рисунке 1.
Информация об исполнении указывается в структуре условного обозначения уровнемера.
Структура условного обозначения (схема составления условного обозначения) уровнемера при заказе:
Уровнемер буйковый LTD -1 - А - 2 - IC - H - L - 1000 - 0,5 -W - М- F
1 2 3 4 5 6 7 8 9 10 11
-
1. Измеряемый параметр
-
2. Вид монтажа
-
3. Номинальное давление
-
4. Вид взрывозащиты
-
5. Материал
-
6. Температура измеряемой среды
-
7. Диапазон измерений
-
8. Погрешность
-
9. Направление установки контроллера (без обозначения, для установки справа)
-
10. Тип чувствительного элемента
-
11. Тип выходного сигнала, протокол передачи данных
Таблица 1 - Структура условного обозначения
|
№ |
Код |
Значение кода | ||||
|
1 |
1 |
Измерение уровня жидкости | ||||
|
2 |
Измерение границы раздела жидкостей | |||||
|
2 |
A |
Монтаж сверху и сбоку | ||||
|
B |
Монтаж сбоку и сбоку | |||||
|
C |
Монтаж сверху и снизу | |||||
|
D |
Монтаж сбоку и снизу | |||||
|
E |
Монтаж сверху | |||||
|
3 |
1 |
Номинальное давление < 2,5МПа | ||||
|
2 |
Номинальное давление < 4,0 МПа | |||||
|
3 |
Номинальное давление < 6,3 МПа | |||||
|
4 |
Номинальное давление < 10,0 МПа | |||||
|
5 |
Номинальное давление < 16,0 МПа | |||||
|
6 |
Номинальное давление < 26,0 МПа | |||||
|
7 |
Номинальное давление < 42,0 МПа | |||||
|
4 |
IC |
0Ex ia IIC T5 Ga X | ||||
|
IA |
0Ex ia IIC T6 Ga Х | |||||
|
DC |
1Ex db IIC T5 Gb Х | |||||
|
DA |
1Ex db IIC T6 Gb Х | |||||
таблицы 1
|
5 |
T |
Материал измерительной камеры: углеродистая сталь | ||||
|
H |
Материал измерительной камеры: нержавеющая сталь 304 | |||||
|
N |
Материал измерительной камеры: нержавеющая сталь 316 или согласно требованию заказчика | |||||
|
6 |
L |
Средняя температура: -70 °C < T < 200 °C | ||||
|
D |
Средняя температура: -30 °C <Т < +100 °C | |||||
|
G |
Средняя температура: Т < +400°C | |||||
|
7 |
Диапазон |
В соответствии с заказом в мм. | ||||
|
8 |
Погрешность |
0.2; 0.5 или 1 | ||||
|
9 W |
Контроллер уровнемера устанавливается слева | |||||
|
10 |
М |
Датчик магнитного поля | ||||
|
Т |
Тензорезистивный датчик | |||||
|
11 |
H |
(4-20) мА, HART | ||||
|
F |
Foundation Fieldbus | |||||
Условное обозначение уровнемера в буквенно-цифровом формате и заводской номер уровнемера в цифровом формате наносятся на маркировочную табличку, прикрепляемую к уровнемеру, способом лазерной гравировки.

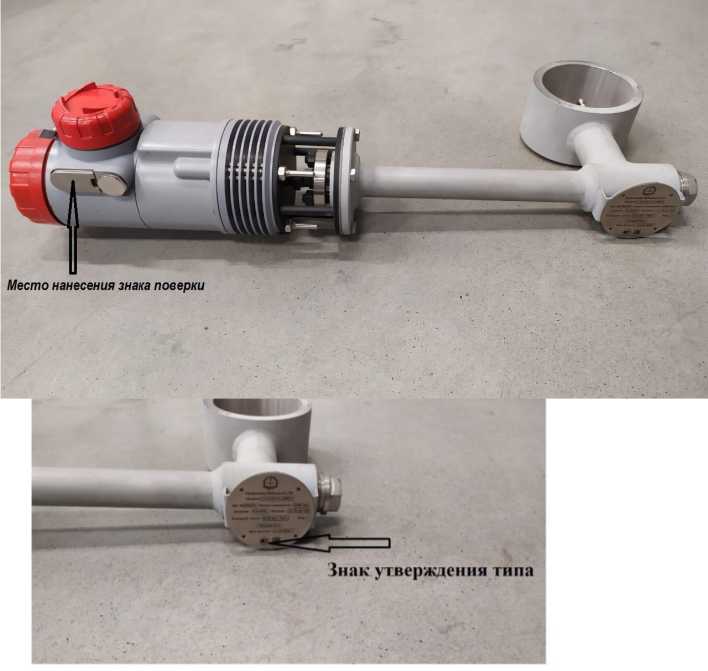

Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения знака поверки и знака утверждения типа представлены на рисунке 2.
а)
б)
в)
Рисунок 1 - Общий вид уровнемеров буйковых LTD
а) - внешний вид уровнемеров, б) - жидкокристаллический дисплей уровнемеров, в) - буек
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест для нанесения знака поверки и знака утверждения типа
Уровнемеры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек.
ПО уровнемеров используется для преобразования измеренных значений в выходной сигнал, настройки и самодиагностики. ПО устанавливается в уровнемеры на заводе-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1 |
|
Цифровой идентификатор ПО |
- |
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений уровня и уровня раздела сред жидкостей, мм |
от 250 до 6000 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня и уровня границы раздела двух сред Y, выраженной по отношению к диапазону измерений, % |
+0,2; ±0,5; +1,0 |
|
Пределы допускаемой вариации показаний v не превышают абсолютного значения предела допускаемой основной приведенной погрешности |у|, % |
0,2; 0,5; 1,0 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, % |
±0,2 |
|
Зона нечувствительности, в процентном отношении к диапазону измерений, % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня и уровня границы раздела двух сред, выраженной по отношению к диапазону измерений, %: а) при отклонении температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С: б) при отклонении температуры измеряемой среды от нормальных условий измерений, на каждые At °С |
±0,7 х100%* Н max |
|
Нормальные условия измерений:
|
от +15 до +25 от +15 до +25 |
|
* Низм - измеренное значение уровня по показаниям уровнемера, мм; hmax - верхний предел измерений уровня, мм; вж - коэффициент объемного расширения жидкости, °С-1; At - значение отклонения температуры от нормальных условий измерений, °С, ~ Т ж2 Т ж1 где Тж1 - температура измеряемой жидкости нормальная, °С; Тж2 - температура измеряемой жидкости конечная, °С. | |
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +70* (от -60 до +80 в обогреваемых чехлах) от -70 до +400 до 95 при температуре +35 °С |
|
Пределы рабочего давления измеряемой среды, МПа, не более |
42,0 |
|
Плотность измеряемой среды, кг/м^ |
от 450 до 2000 |
таблицы 4
|
Наименование характеристики |
Значение |
|
Разность плотностей двух измеряемых сред, кг/м^ |
от 100 до 1550 |
|
Потребляемая мощность, В^А, не более |
1,2 |
|
Выходной аналоговый сигнал, мА |
от 4 до 20 |
|
Выходной цифровой сигнал |
HART, Foundation Fieldbus |
|
Габаритные размеры уровнемера без буйка, мм, не более
|
700 350 200 |
|
Диаметр буйка, мм, не более |
80 |
|
Масса уровнемера без буйка, кг, не более |
40,0 |
|
Масса буйка с подвеской, кг, не более |
3,5 |
|
Степень защиты от внешних воздействий |
IP66;IP67;IP68 |
|
Маркировка взрывозащиты** |
0Ex ia IIC T5 Ga X 0Ex ia IIC T6 Ga Х 1Ex db IIC T5 Gb Х 1Ex db IIC T6 Gb Х |
|
* - ЖК-дисплей функционирует при температуре от минус 30 до плюс 50 °С. При температуре ниже минус 30 °С и выше плюс 50 °С исчезает индикация на дисплее, дисплей восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 30 °С и выше 50 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал; ** - конкретное значение определяется заказом и записывается в паспорт на уровнемер. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
наносится на прикрепляемую к уровнемеру маркировочную табличку, методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Уровнемер буйковый |
LTD |
1 шт. |
|
Комплект принадлежностей |
9078606 КП |
1 шт.* |
|
Паспорт |
9078606 ПС |
1 экз. |
|
Руководство по эксплуатации |
9078606 РЭ |
1 экз. |
|
* - поставляется в соответствии с заказом | ||
приведены в разделе «Устройство и работа» руководства по эксплуатации уровнемера.
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-33395806-2018 Уровнемеры буйковые LTD. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «СП Тизприбор» (ООО «СП Тизприбор»)
ИНН 7727394216
Юридический адрес: 117342, г. Москва, вн. тер. г. муниципальный округ Коньково, ул. Бутлерова, д. 17, помещ. 13/3
Адрес места осуществления деятельности: 606000, Нижегородская обл., г. Дзержинск, ул. Науки, д. 8И, к. 1
Тел./факс: +7 (495) 540-52-98
E-mail: info@sp-tiz.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «27» марта 2025 г. № 611
Регистрационный № 59280-14
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сейсмодатчики СД 4
Сейсмодатчики СД 4 (далее по тексту - сейсмодатчики) для измерения низкочастотных линейных ускорений.
предназначены
Сейсмодатчики состоят из трех акселерометров типа АЛЕ 037 (сейсмоприемников), установленных на специальной платформе по трем ортогональным осям Х, Y, Z. Акселерометры АЛЕ 037 являются средствами измерений низкочастотных линейных ускорений и одновременно выполняют функцию измерений электрического напряжения. Сейсмодатчики содержат также блок питания и схему формирования сигналов, содержащую 3 измерительных канала (ИК).
Измерительные каналы Ар(Х), Ар(¥), Лр(/). канал «Аналоговый общий» (АО) и два дискретных канала П1 (АОП), П1 (БРС) предназначены для измерения выходного напряжения акселерометров и приведения их к нормированному виду. В указанных измерительных каналах осуществляется функция возведения в квадрат, необходимая для реализации заданного алгоритма вычисления модуля сейсмоускорения, а также формирование нижней границы частотного диапазона измерений 0,1 Гц.
В канале АО выходные напряжения измерительных каналов суммируются, после чего из суммарного сигнала извлекается корень квадратный с целью получения информации о модуле измеряемого сейсмоускорения. По установленному значению модуля во взаимно инвертированных каналах П1 (АОП) и П1 (БРС) формируются 2 пороговых значения в систему антисейсмической защиты.
Сейсмодатчики содержат также 5 каналов, предназначенных для проведения диагностики. В зависимости от схемно-технических решений, электрических выходных параметров каналов, выполняющих функции диагностики в процессе эксплуатации, сейсмодатчики имеют 11 исполнений исполнения СД 4-09 могут иметь два выходом.
Для выполнения поверки без
(в соответствии с таблицей 2). Сейсмодатчики варианта исполнения:
с аналоговым и цифровым
измерения, сейсмодатчики которое подается на вход
демонтажа с объекта обладают функцией измерения электрического напряжения, сейсмодатчиков и вызывает протекание электрического тока в специальных обмотках обратных преобразователей акселерометров. Моменты, возникающие в обратном преобразователе при протекании токов, эквивалентны действию проекций измеряемого ускорения и приводят к появлению напряжения на выходах каждого из акселерометров.
Далее повторяется описанная выше процедура измерения и формирования заданного вида выходных сигналов сейсмодатчиков.
Сейсмодатчики СД 4-09 ЦВ имеют цифровой канал (интерфейс RS-485) для передачи информации о заводском номере, проекциях вектора сейсмоускорения на оси X, Y, Z системы координат, срабатывании автоматической защиты, исправности сейсмодатчика, потере электропитания, соответствии АЧХ установленным требованиям.
Общий вид сейсмодатчика приведен на рисунке 1.
Для предотвращения несанкционированного доступа основание корпуса с крышкой опломбировано способом 1 по ОСТ 92-8918-77.
На основании корпуса каждого сейсмодатчика способом буквенно-цифрового обозначения методом лазерной гравировки указано:
- заводской номер;
- год изготовления;
- обозначение разъема питания от сети «Х1» («24 В»);
-
- обозначение выходного разъема «Х2»;
-
- обозначение стержня защитного заземлени^Х) ;
-
- обозначение вставки плавкой «0,5А» («2А»).
По требованию потребителя на основании корпуса способом буквенно-цифрового обозначения (на русском или английском языках) методом лазерной гравировки могут быть нанесены дополнительно данные:
-
- индекс и порядковый номер исполнения датчика;
-
- обозначение разъема «КАЛИБРОВКА», «RS 485»;
-
- индекс системы (для нулевого исполнения).
На крышке каждого сейсмодатчикаспособом буквенно-цифрового обозначения методом лазерной гравировки указано:
-
- заводской номер;
-
- год изготовления;
-
- товарный знак;
-
- направление осей Х, Y - стрелками, оси Z - точкой, и обозначение измерительных осей «X», «Y», «Z»;
-
- знак утверждения типа.
По требованию потребителя на крышке сейсмодатчикаспособом буквенноцифрового обозначения (на русском или английском языках) методом лазерной гравировки могут быть нанесены дополнительно данные:
-
- индекс и порядковый номер исполнения датчика;
-
- вид климатического исполнения;
-
- страна- изготовитель;
-
- код AKZ (код KKS);
-
- надпись «для АЭС»;
-
- надпись «ВНИМАНИЕ!ОБРАЩАТЬСЯ С ОСТОРОЖНОСТЬЮ»;
-
- надпись и значение сопротивления нагрузки выходов (блок размножения сигналов П1 БРС, аппаратура сигнализации первопричины АСП, аппаратура отображения и протоколирования АОП);
-
- уровень логической единицы или логического нуля;
-
- обозначение степени защиты.
Нанесение знака поверки на датчики не предусмотрено.
Рисунок 1 - Общий вид сейсмодатчика
Метрологические и технические характеристики
Таблица 1
|
Значение характеристики | ||
|
Маркировка индекса, соответствующая исполнению | ||
|
Наименование характеристики и единица измерения |
SD 4 SD 4-01 СД 4-02 СД 4-03 СД 4-04 СД 4-05 СД 4-07 СД 4-08 СД 4-09 СД 4-09 ЦВ |
СД 4-06 |
|
1 |
2 | |
|
Диапазон измерений линейных ускорений, м/с2 |
от 0,01 до 5,6 | |
|
Диапазон линейных ускорений, в пределах которого устанавливаются пороги выдачи аварийных сигналов и диапазон измерений канала АО, м/с2 |
от 0,1 до 2,0 | |
|
Диапазон линейных ускорений, в пределах которого устанавливается порог начала регистрации, м/с2 (для исполнений SD 4-01, СД 4-02_СД 4-09, СД 4-09 ЦВ) (для исполнения SD 4) |
от 0,05 до 0,25 от 0,01 до 0,5 | |
таблицы 1
|
1 |
2 | |
|
Коэффициент преобразования каналов Ар(Х), Ар(¥), Ap(Z), | ||
|
мА^с2/м |
от 1,36 до 33,6 | |
|
- для исполнения СД 4-09 ЦВ, м/с2/ м/с2 |
1 ± 0,05 | |
|
Коэффициент преобразования канала АО, мА^с2/м |
от 7,25 до 161 | |
|
Смещение нуля каналов Ар(Х), Ар(¥), Ар(Z), мА |
от 11,6 до 12,4 1 от 2,4 до 2,6 | |
|
- для исполнения СД 4-09 ЦВ, м/с2 |
0 ± 0,2 | |
|
Смещение нуля канала АО, мА |
от 3,8 до 4,2 |
1 от 0,8 до 1,2 |
|
- для цифрового выхода исполнения СД 4-09 ЦВ, м/с2/ м/с2 |
0 ± 0,2 | |
|
Предельное значение нелинейности функции преобразования каналов Ар(Х), Ар(¥), Ар(Z), % |
+ 0,5 | |
|
Предельное значение отклонения АЧХ в частотном диапазоне измерений каналов Ар(Х), Ар(¥), Ар(Z), % |
±5 | |
|
Предельное значение отклонения АЧХ в частотном |
+ 10 | |
|
диапазоне измерений канала П1, % | ||
|
Скорость затухания АЧХ за пределами частотного диапазона измерений для каналов Ар(Х), Ар(¥), Ар(Z), дБ/окт, не менее |
8 | |
|
Частотный диапазон измерений (ЧДИ), Гц |
от 0,1 до 32;от 0,2 до 50 (в зависимости от требований | |
|
заказчика) | ||
|
Пределы допускаемой основной приведенной погрешности измерения линейных ускорений, %: Для каналов П1 АОП, П1 БРС, П1 |
±1,5 |
± 3 |
|
Для каналов П2 АОП | ||
|
- для исполнений SD 4, SD 4-01, СД 4-04, |
± 1,5 | |
|
СД 4-05, СД 4-07 | ||
|
- для исполнений СД 4 -03, СД 4-06 |
± 3 | |
|
- для исполнений СД 4-02, СД 4-08, СД 4-09 |
± 5 | |
|
Пределы допускаемой дополнительной приведенной | ||
|
погрешности измерения линейных ускорений от воздействия температуры окружающей среды, %/°С: | ||
|
для каналов П1 АОП, П1 БРС, П1, АО1, Ар(Х), Ар(¥), Ар(Z), |
± 0,05 | |
|
для каналов П2 АОП, АО: | ||
|
при значении П2 не ниже 0,2 м/с2 |
± 0,05 | |
|
при значении П2 равном 0,1 м/с2 и выше |
± 0,1 | |
|
при значении П2 ниже 0,1 м/с2 |
± 0,5 | |
|
Диапазон температуры окружающей среды, °С |
от - 10 до + 60 | |
|
Габаритные размеры (длина х ширина х высота), мм, | ||
|
не более |
290x292x108 | |
|
Масса, кг, не более |
9,5 | |
наносится типографическим способом на титульный лист эксплуатационных документов и методом гравировки на крышку сейсмодатчика.
Комплектность средств измеренийТаблица 2 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Сейсмодлатчик СД 4 |
в соответствии с таблицей 3 |
1 шт. |
|
Эксплуатационная документация |
в соответствии с таблицей 3 |
1 экз. |
|
Одиночный набор запасных частей1^ |
- |
1 шт. |
|
Набор соединительных кабелей |
- |
1 шт. |
|
Методика поверки |
- |
1 экз. |
|
Программное обеспечение для проведения поверки для исполнения СД 4-09 ЦВ2) |
«СД 4-09 ЦВ» |
1 шт. |
|
П р и м е ч а н и я: 1) Поставляется при наличии требований в условиях договора. 2) Программное обеспечение «СД 4-09 ЦВ» поставляется с первой партией сейсмодатчиков для использования при поверке для визуализации уровней измеряемого ускорения. | ||
Таблица 3
|
Обозначение исполнения |
Маркировка индекса |
Эксплуатационная документация | ||
|
Схема электрическая подключения |
Руководство по эксплуатации |
Формуляр | ||
|
1 |
2 |
3 |
4 |
5 |
|
СДАИ.402139.037 |
SD 4 |
СДАИ.402139.037Э5 |
СДАИ.402139.037-01РЭ-А; СДАИ.402139.037-01РЭ-Р |
СДАИ.402139.037ФО; СДАИ.402139.037-01ФО- РА |
|
СДАИ.402139.037- 01 |
SD 4-01 |
СДАИ.402139.037Э5-РА |
СДАИ.402139.037РЭ; СДАИ.402139.037-01РЭ-А; СДАИ.402139.037-01РЭ-Р |
СДАИ.402139.037ФО; СДАИ.402139.037ФО-РА |
|
СДАИ.402139.037- 02 |
СД 4-02 |
СДАИ.402139.037- 01Э5 |
СДАИ.402139.037РЭ |
СДАИ.402139.037-01ФО |
|
СДАИ.402139.037- 03 |
СД 4-03 |
СДАИ.402139.037- 02Э5 |
СДАИ.402139.037РЭ |
СДАИ.402139.037-02ФО |
|
СДАИ.402139.037- 04 |
СД 4-04 |
СДАИ.402139.037- 03Э5 |
СДАИ.402139.037-01РЭ |
СДАИ.402139.037-01ФО |
|
СДАИ.402139.037- 05 |
СД 4-05 |
СДАИ.402139.037- 04Э5 |
СДАИ.402139.037-02РЭ |
СДАИ.402139.037-01ФО |
|
СДАИ.402139.037- 06 |
СД 4-06 |
СДАИ.402139.037- 05Э5 |
СДАИ.402139.037-03РЭ |
СДАИ.402139.037-01ФО |
|
СДАИ.402139.037- 07 |
СД 4-07 |
СДАИ.402139.037- 06Э5 |
СДАИ.402139.037-02РЭ |
СДАИ.402139.037-01ФО |
|
СДАИ.402139.037- 08 |
СД 4-08 |
СДАИ.402139.037- 07Э5 |
СДАИ.402139.037-04РЭ |
СДАИ.402139.037-02ФО |
|
СДАИ.402139.037- 09 |
СД 4-09 |
СДАИ.402139.037- 08Э5 |
СДАИ.402139.037РЭ |
СДАИ.402139.037-03ФО |
|
СДАИ.402139.037- 09 ЦВ |
СД 409 ЦВ |
СДАИ.402139.037- 08Э5 |
СДАИ.402139.037РЭ |
СДАИ.402139.037-03ФО |
Сведения о методиках (методах) измерений содержится в пп. 2.3-2.5 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Сейсмодатчики СД 4. Технические условия СДАИ.402139.037 ТУ.
ПравообладательАкционерное общество «Научно-исследовательский институт физических измерений» (АО «НИИФИ»)
ИНН 5836636246
Юридический адрес: 440026, Пензенская обл., г. Пенза, ул. Володарского, стр. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
E-mail: info@niifi.ru
Изготовительфизических
Акционерное общество «Научно-исследовательский институт измерений» (АО «НИИФИ»)
ИНН 5836636246
Адрес: 440026, Пензенская обл., г. Пенза, ул. Володарского, стр. 8/10 Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
E-mail: info@niifi.ru
Испытательный центрфизических
Акционерное общество «Научно-исследовательский институт измерений» (АО «НИИФИ»)
Адрес: 440026, Пензенская обл., г. Пенза, ул. Володарского, стр. 8/10, к. 1 Телефон: (8412) 56-26-93
Факс: (8412) 55-14-99
Уникальный номер записи в реестре аккредитованных лиц № 30146-2014.
