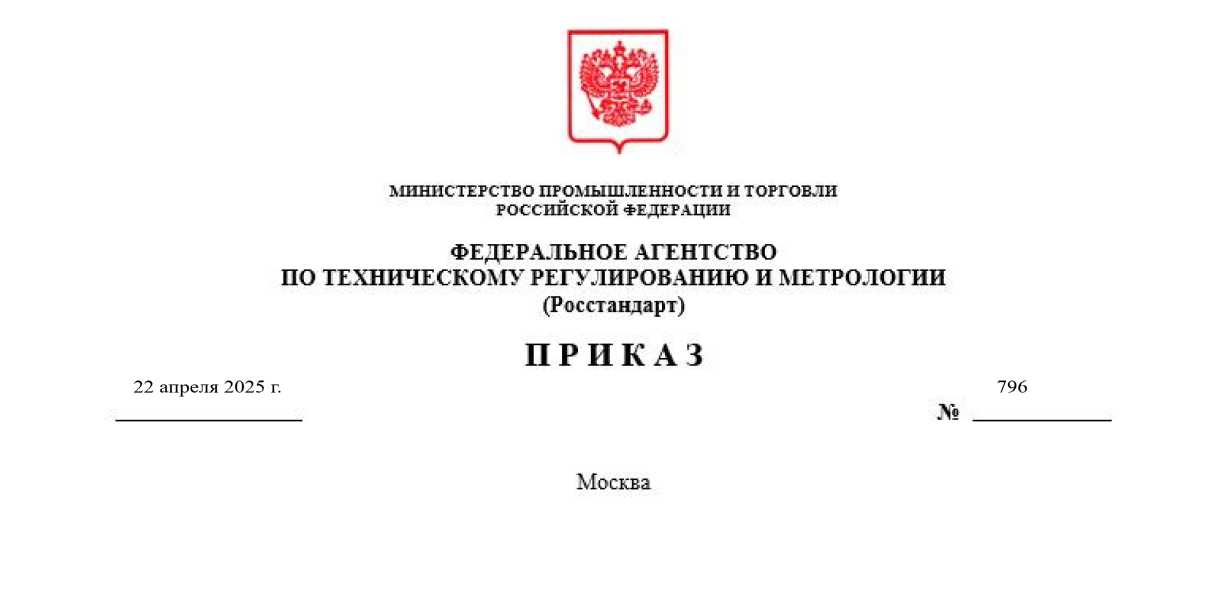

№796 от 22.04.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 670939
О внесении изменений в сведения об утвержденном типе СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 796 от 22.04.2025
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» апреля 2025 г. № 796
Лист № 1
Всего листов 5
для измерений
Регистрационный № 87228-22
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рулетки измерительные ПК
Назначение средства измеренийРулетки измерительные ПК (далее - рулетки) предназначены линейных размеров путем непосредственного сравнения со шкалой.
Описание средства измеренийРулетки измерительные ПК изготавливаются в открытом и закрытом корпусе с лентами из нержавеющей или углеродистой стали. Вытяжные концы рулеток изготавливаются с кольцом, или с прямоугольным торцом или с держателем для закрепления на предмете, подлежащем измерению.
Рулетки изготавливаются в 3 модификациях: ПК1, ПК2 и ПК3. Обозначения исполнений рулеток приведены в Таблице 2.
Рулетки модификаций ПК1 и ПК2 имеют устройство для фиксации измерительной ленты в любом рабочем положении. Рулетки модификации ПК2 имеют обрезиненный корпус.
Пример условного обозначения рулетки: ПК1 Р2УЗП (ПК1 Р2НЗК), где 2 - длина 2 м, Н - нержавеющая сталь ленты или У - углеродистая сталь ленты, 3 - класс точности, П - упор на начале измерительной ленты или К - кольцо в начале ленты.
Внешний вид рулеток представлен на рисунке 1.
а) модификация ПК1
б) модификация ПК2
Место нанесения знака утверждения типа
г) модификация ПК1 Р20У3К и ПК1 Р20У2К
Рисунок 1 - Внешний вид рулеток
Заводской номер наносится на обратной стороне рулетки любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода. Пример нанесения представлен на рисунке 2.
Рисунок 2 - Заводской номер рулеток
Нанесение знака поверки на рулетки не предусмотрено. Пломбирование рулеток не предусмотрено.
Метрологические и технические характеристикиМетрологические характеристики приведены в таблице 1. Основные технические характеристики приведены в таблице 2 и 3.
Таблица 1 -
|
Наименование характеристики |
Значение характеристики, в зависимости от класса точности по ГОСТ 7502-98 | |
|
2 |
3 | |
|
Цена деления шкалы, мм |
1 | |
|
Номинальная длина рулеток, м |
2; 3; 5; 7,5; 10; 20; 30; 50 | |
|
Допускаемое отклонение действительной длины интервалов шкалы, мм:
полных и неполных метров в отрезке. |
±0,15 ±0,20 ±0,30 ±[0,30 + 0,15 (L-1)] |
±0,20 ±0,30 ±0,40 ±[0,40 + 0,20 (L-1)] |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106 | |
Таблица 2 - Основные технические
|
Обозначение модификации |
Обозначение исполнения |
Номинальная длина ленты, м |
Ширина ленты, мм, не более |
Масса, кг, не более |
Тип Корпуса |
|
ПК1 |
Р2У3П |
2 |
17 |
0,1 |
Закрытый |
|
Р2У2П |
2 |
17 |
0,1 |
Закрытый | |
|
Р3У3П |
3 |
17 |
0,15 |
Закрытый | |
|
Р3У2П |
3 |
17 |
0,15 |
Закрытый | |
|
Р5УЗП |
5 |
20 |
0,2 |
Закрытый | |
|
Р5У2П |
5 |
20 |
0,2 |
Закрытый | |
|
Р5У3К |
5 |
20 |
0,2 |
Закрытый | |
|
Р5У2К |
5 |
20 |
0,2 |
Закрытый | |
|
Р7,5У3П |
7,5 |
26 |
0,5 |
Закрытый | |
|
Р7,5У2П |
7,5 |
26 |
0,5 |
Закрытый | |
|
Р10УЗП |
10 |
26 |
0,8 |
Закрытый | |
|
Р10У2П |
10 |
26 |
0,8 |
Закрытый | |
|
Р10У3К |
10 |
26 |
0,8 |
Закрытый | |
|
Р10У2К |
10 |
26 |
0,8 |
Закрытый | |
|
Р20У3П |
20 |
26 |
0,9 |
Закрытый | |
|
Р20У2П |
20 |
26 |
0,9 |
Закрытый | |
|
Р20У3К |
20 |
12 |
0,9 |
Закрытый | |
|
Р20У2К |
20 |
12 |
0,9 |
Закрытый |
таблицы 2
|
Обозначение модификации |
Обозначение исполнения |
Номинальная длина ленты, м |
Ширина ленты, мм, не более |
Масса, кг, не более |
Тип Корпуса |
|
ПК2 |
Р2У3П |
2 |
17 |
0,2 |
Закрытый |
|
Р2У2П |
2 |
17 |
0,2 |
Закрытый | |
|
Р3УЗП |
3 |
17 |
0,3 |
Закрытый | |
|
Р3У2П |
3 |
17 |
0,3 |
Закрытый | |
|
Р5УЗП |
5 |
20 |
0,2 |
Закрытый | |
|
Р5У2П |
5 |
20 |
0,2 |
Закрытый | |
|
Р7,5У3П |
7,5 |
26 |
0,4 |
Закрытый | |
|
Р7,5У2П |
7,5 |
26 |
0,4 |
Закрытый | |
|
Р10У3П |
10 |
26 |
0,5 |
Закрытый | |
|
Р10У2П |
10 |
26 |
0,5 |
Закрытый | |
|
ПК3 |
Р20У3К |
20 |
14 |
1 |
Открытый |
|
Р30УЗК |
30 |
14 |
1 |
Открытый | |
|
Р50УЗК |
50 |
14 |
1,5 |
Открытый |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочее усилие натяжения рулетки при измерениях, Н: - для рулеток номинальной длиной от 2 до 5 м |
10±1 |
|
- для рулеток номинальной длиной 7,5 м и более |
100±10 |
|
- для рулеток с желобчатой лентой |
без натяжения |
|
Толщина ленты, мм, не более |
0,5 |
|
Ширина штрихов, мм, не более |
0,3 |
|
Отклонение от перпендикулярности штрихов шкалы к рабочей кромке ленты, минуты, не более |
30 |
|
Рабочие условия эксплуатации: - рабочий диапазон температур окружающего воздуха, °С |
от -40 до +50 |
|
- относительная влажность воздуха, при температуре +25 °С, % |
от 0 до 98 |
|
Полный средний ресурс для рулеток, циклов (цикл включает в себя: вытягивание ленты на полную длину, натяжение рабочим усилием, отсчет, наматывание ленты). |
1500 |
|
Габаритные размеры рулетки в корпусе: - ширина, мм, не более |
65 |
|
- длина, мм, не более |
800 |
|
- высота, мм, не более |
330 |
наносится на этикетку рулетки, способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Количество |
Примечание |
|
Рулетка |
1 шт. | |
|
Паспорт |
1 экз. |
приведены в разделе 3 «Указания по эксплуатации» документа «Рулетки измерительные ПК. Паспорт».
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);
ТУ 26.51.33-001-97922048-2021 Рулетки измерительные ПК. Технические условия.
ПравообладательОбщество с ограниченной ответственностью НПО «Промконтроль» (ООО НПО «Промконтроль»),
ИНН 7453283166
Юридический адрес: 454080, Челябинская обл. г. Челябинск, ул. Энгельса, д. 83Б, оф. 1
Телефон: 8(351) 729-94-88
ИзготовительОбщество с ограниченной ответственностью НПО «Промконтроль» (ООО НПО «Промконтроль»),
ИНН 7453283166
Юридический адрес: 454080, Челябинская обл., г. Челябинск, ул. Энгельса, д. 83Б, оф. 1
Телефон: 8(351) 729-94-88 стандартизации, метрологии и испытаний
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр в Челябинской области»
(ФБУ «Челябинский ЦСМ») ИНН 7453042996
Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101 Телефон/факс: (351) 232-04-01
Е-mail: stand@chelcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» апреля 2025 г. № 796
Лист № 1
Всего листов 10
Регистрационный № 57584-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нагрузки электронные ТЕКО-9000
Назначение средства измеренийНагрузки электронные ТЕКО-9000 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы тока, электрической мощности).
Описание средства измеренийПринцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого задается в соответствии с установленными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок.
Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.
Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с возможностью установки в приборную стойку.
Нагрузки электронные ТЕКО-9000 выпускаются в следующих модификациях ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В, ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В которые отличаются максимальной электрической мощностью, диапазонами токов и напряжений, расположением входных клемм и органов управления.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель средства измерений.
Общий вид средства измерений представлен на рисунках 1-6.
Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 7.
Рисунок 1 - Общий вид средства измерений модификаций ТЕКО-9602, ТЕКО-9604
Рисунок 2 - Общий вид средства измерений модификаций ТЕКО-9606, ТЕКО-9607
Рисунок 3 - Общий вид средства измерений модификаций ТЕКО-9608, ТЕКО-9612, ТЕКО-9610, ТЕКО-9611
Рисунок 4 - Общий вид средства измерений модификаций ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В
Рисунок 5 - Общий вид средства измерений модификаций ТЕКО-9634
Рисунок 6 - Общий вид средства измерений модификаций ТЕКО-9635, ТЕКО-9635В
Рисунок 7 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа
Программное обеспечениеКонструкция нагрузок исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТЕКО Control Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.4 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 -
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений/измерений напряжения постоянного тока, В для модификаций:
-ТЕКО-9606, ТЕКО-9610
ТЕКО-9618В, ТЕКО-9635В |
от 0,1 до 150,0 от 0 до 150 от 0,1 до 500,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В для модификаций:
ТЕКО-9610, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9634, ТЕКО-9635
|
±(0,0003^иуст +0,002^имакс) ±(0,0003 •иуст +0,005 • Сиакс) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В для модификаций:
ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9617, ТЕКО-9618, ТЕКО-9634, ТЕКО-9635
|
±(0,00015^иизм +0,003^имакс) ±(0,0003 •Сизм +0,005^имакс) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А для модификаций:
-ТЕКО-9606, ТЕКО-9611, ТЕКО-9617В, ТЕКО-9618В
|
от 0 до 30 от 0 до 60 от 0 до 120 от 0 до 240 от 0 до 500 |
2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9607 |
±(0,0003^1уст +0,005^1макс) |
|
- ТЕКО-9606, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, |
±(0,001^1уст +0,005^1макс) |
|
ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В -ТЕКО-9634, ТЕКО-9635 |
±(0,0015 • 1уст +0,02 • 1макс) |
|
-ТЕКО-9635В |
±(0,0015^1уст +0,01^1макс) |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А для модификаций: - ТЕКО-9602, ТЕКО-9604 |
±(0,003 •1изм +0,008 • 1макс) |
|
- ТЕКО-9606, ТЕКО-9608 |
±(0,001 • 1изм +0,005 • 1макс) |
|
- ТЕКО-9607 |
±(0,0003 • 1изм +0,005 • 1макс) |
|
- ТЕКО-9610,ТЕКО-9612 |
±(0,001^1изм +0,01^1макс) |
|
- ТЕКО-9611 |
±(0,001^1изм +0,08^1макс) |
|
- ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В |
±(0,001 • 1изм +0,008 • 1макс) |
|
- ТЕКО-9634, ТЕКО-9635 |
±(0,0015 • 1изм +0,02 • 1макс) |
|
- ТЕКО-9635В |
±(0,0015^ 1изм +0,01 • 1макс) |
|
Диапазон воспроизведений/измерений электрической мощности, Вт для модификаций: - ТЕКО-9602, ТЕКО-9604 |
от 0 до 300 |
|
- ТЕКО-9606, ТЕКО-9607 |
от 0 до 600 |
|
- ТЕКО-9608 |
от 0 до 1200 |
|
- ТЕКО-9610, ТЕКО-9611 |
от 0 до 1800 |
|
- ТЕКО-9612 |
от 0 до 2400 |
|
- ТЕКО-9617, ТЕКО-9617В |
от 0 до 3600 |
|
-ТЕКО-9618, ТЕКО-9618В |
от 0 до 6000 |
|
-ТЕКО-9634 |
от 0 до 10000 |
|
-ТЕКО-9635, ТЕКО-9635В |
от 0 до 15000 |
|
Пределы допускаемой абсолютной погрешности воспроизведений электрической мощности, Вт для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, |
±(0,001^Руст +0,1^Рмакс) |
|
ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634 |
±(0,0015^Руст +0,2^Рмакс) |
|
- ТЕКО-9635, ТЕКО-9635В |
±(0,0015^Руст +0,1^Рмакс) |
|
Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт для модификаций: - ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, |
±(0,001^Ризм +0,1^Рмакс) |
|
ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В - ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В |
±(0,002^Ризм +0,15 •Рмакс) |
Продолжение таблицы 2____
1
Примечания:
UycT - заданное значение напряжения постоянного тока, В Uu3M - измеренное значение напряжения постоянного тока, В имакс - максимальное значение напряжения постоянного тока, В 1уст - заданное значение силы постоянного тока, А 1изм -измеренное значение силы постоянного тока, А 1макс - максимальное значение силы постоянного тока, А Ризм- измеренное значение электрической мощности, Вт Руст - заданное значение электрической мощности, Вт Рмакс - максимальное значение электрической мощности, Вт
Таблица 3 - Технические
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон установки электрического сопротивления, Ом |
от 0,03 до 10000,00 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 99 до 121 от 207 до 253 |
|
- частота переменного тока, Г ц |
от 48 до 52 |
|
Габаритные размеры (высота х ширина х глубина), мм, не более для модификаций: - ТЕКО-9602, ТЕКО-9604 |
108х214х365 |
|
- ТЕКО-9606, ТЕКО-9607 |
104х428х435,5 |
|
- ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9608 |
207х428х453,5 |
|
- ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В |
465х575х355 |
|
- ТЕКО-9635, ТЕКО-9635В |
1880х700х700 |
|
- ТЕКО-9634 |
1280x800x800 |
|
Масса, кг, не более, для модификаций: - ТЕКО-9602, ТЕКО-9604 |
6,5 |
|
- ТЕКО-9606, ТЕКО-9607 |
17,6 |
|
- ТЕКО-9610, ТЕКО-9611, ТЕКО-9612, ТЕКО-9608 |
31,6 |
|
- ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В |
70 |
|
- ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В |
300 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, % |
от 30 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106 |
наносится на лицевую панель нагрузок электронных в виде наклейки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Нагрузка электронная |
ТЕКО-9602, ТЕКО-9604, ТЕКО-9606, ТЕКО-9607, ТЕКО-9608, ТЕКО-9610, ТЕКО-9612, ТЕКО-9617, ТЕКО-9617В, ТЕКО-9618, ТЕКО-9618В, ТЕКО-9634, ТЕКО-9635, ТЕКО-9635В |
1 |
|
Руководство по эксплуатации |
ТАСФ.411131.001 РЭ |
1 |
|
Паспорт |
ТАСФ.411131.001 ПС |
1 |
|
Методика поверки |
- |
1 |
|
Сетевой кабель |
- |
1 |
приведены в разделе 3 «Режимы работы» документа «Нагрузки электронные ТЕКО-9000. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ ТАСФ.411131.001 Нагрузки электронные ТЕКО-9000. Технические условия.
ИзготовительАкционерное общество «ТЕСТПРИБОР» (АО «ТЕСТПРИБОР») ИНН 7733627211
Адрес: 125480, г. Москва, ул. Планерная, д. 7 А
Телефон (факс): +7 (495) 225-67-37, +7 (495) 225-67-37
E-mail: tp@test-expert.ru
Web-сайт: www.test-expert.ru
Испытательные центрыФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7(495)544-00-00
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Web-сайт: rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.
