УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1093

Регистрационный № 76223-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины испытательные EASYDUR

Назначение средства измерений

Машины испытательные EASYDUR (далее - машины) предназначены для измерений силы и удлинения образцов при механических испытаниях различных материалов на растяжение, сжатие и изгиб.

Описание средства измерений

Принцип действия машин основан на измерении силы при деформации образца, закрепленного в зажиме или размещенного на компрессионной пластине, возникающей при перемещении подвижной траверсы.

Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, привода подвижной траверсы, тензорезисторных датчиков силы, датчика перемещения подвижной траверсы, электронного блока управления, а также опционально поставляемых захватов для образца и навесного экстензометра.

Испытуемый образец располагается на специальной площадке, предназначенной для сжатия образцов, или закрепляется в захватах подвижной и неподвижной траверс.

Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значения силы и перемещения отображаются на дисплее электронного блока управления.

Измерение удлинения образцов осуществляется с помощью выносного экстензометра. Значение удлинения образцов также отображается на дисплее электронного блока управления.

Машины выпускаются в следующих модификациях: 3MZ1, 3MZ2.5, 3MZ5, AURA10, AURA30, AURA60, AURA100, DYNO, MICRODYNO, которые отличаются внешним видом, метрологическими и техническими характеристиками. При дополнительном оснащении любой модификации двумя или тремя датчиками силы к ее обозначению добавляется «TWIN» или «TRIPLE» соответственно. Датчики силы, установленные на машине (расположенные на одной или нескольких независимых траверсах), могут иметь разные предельные нагрузки, но максимальная не должна превышать наибольшей предельной нагрузки для соответствующей модификации машины.

Корпус машин изготавливают из металла, окрашиваемого в цвета, которые определяет изготовитель.

Нанесение знака поверки на машины не предусмотрено. Заводские номера в виде цифрового обозначения, обеспечивающие идентификацию каждого экземпляра, наносятся гравировкой на табличку (шильд), установленную на передней панели корпуса машин.

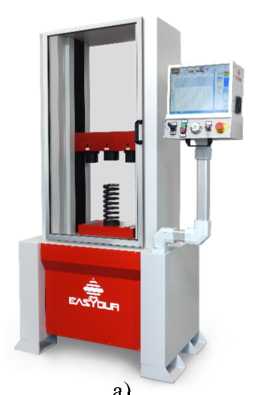

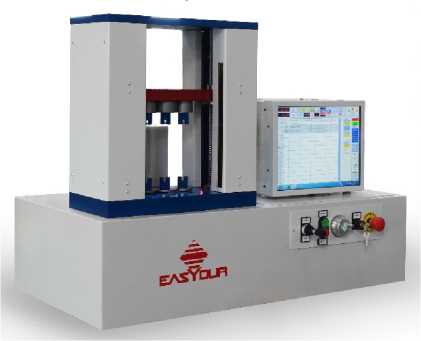

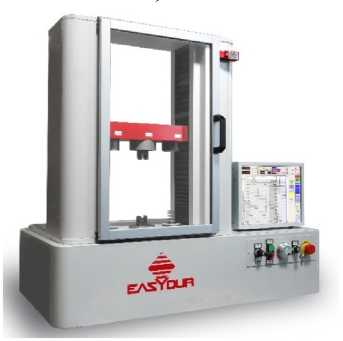

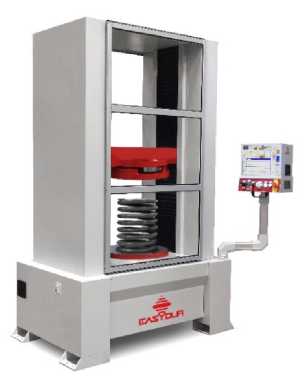

Общий вид машин представлен на рисунке 1, место нанесения заводского номера -на рисунке 2. Пломбирование машин испытательных EASYDUR не предусмотрено.

Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) машин предназначено для управления режимами работы, обработки, хранения, отображения и передачи измерений силы и удлинения на внешние устройства.

Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	EASYQS V.XXXX.YY.ZZZZ*
Номер версии (идентификационный номер) ПО	-
Цифровой идентификатор ПО	-
* в наименовании ПО ХХХХ - год изготовления, YY - месяц изготовления, ZZZZ -порядковый номер, присвоенный изготовителем.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	3MZ1	3MZ2.5	3MZ5	AURA 10	AURA 30	AURA 60	AURA 100	DYNO	MICRO DYNO
Наибольшая предельная нагрузка датчика силы1, кН	от 0,5 до 10	от 0,5 до 25	от 0,5 до 50	от 0,5 до 100	от 0,5 до 300	от 0,5 до 600	от 0,5 до 1000	от 0,5 до 5	0,5
Наименьшая предельная нагрузка1, % от наибольшей предельной нагрузки датчика силы	от 0,2 до 2
Пределы допускаемой относительной погрешности измерений силы, %	± 0,5
1 Конкретные значения для каждого экземпляра машины приведены в паспорте

Таблица 3 - Метрологические характеристики

Наименование характеристики	Значение для модификации
	3MZ1, 3MZ2,5 3MZ5, AURA 10 AURA 30, AURA 60		DYNO	MICRO DYNO
Диапазон измерений перемещения подвижной траверсы1, мм	от 0 до 1000		от 0 до 500	от 0 до 250
Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 0,3 мм включ. в зависимости от категории точности подвижной траверсы, мкм - 0,5 категория точности - 1 категория точности - 2 категория точности	± 1,5 ± 3,0 ± 6,0
Пределы допускаемой относительной погрешности измерений перемещения в диапазоне св. 0,3 мм до верхнего предела измерений в зависимости от категории точности подвижной траверсы, % - 0,5 категория точности - 1 категория точности - 2 категория точности	± 0,5 ± 1,0 ± 2,0
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без категории точности в поддиапазоне от 0 до 90 мм включ., мм	± 0,15
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без категории точности в поддиапазоне св. 90 мм до верхнего предела измерений, %	± 1
1 Категория точности устанавливается изготовителем. Конкретные значения диапазонов измерений, категории точности подвижной траверсы для каждого экземпляра машины приведена! в паспорте

Таблица 4 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений удлинения образцов1, мм	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений перемещения, удлинения образцов в диапазоне измерений от 0 до 0,3 мм включ. в зависимости от категории точности подвижной траверсы/ экстензометра, мкм - 0,5 категория точности	± 1,5
- 1 категория точности	± 3,0
- 2 категория точности	± 6,0
Пределы допускаемой относительной погрешности измерений перемещения, удлинения образцов в диапазоне измерений св. 0,3 мм в зависимости от категории точности подвижной траверсы/экстензометра, % - 0,5 категория точности	± 0,5
- 1 категория точности	± 1,0
- 2 категория точности	± 2,0
Пределы допускаемой погрешности, приведенной к верхнему пределу измерений	± 1,0
удлинения образцов, для экстензометров без категории точности, мм
1 Категория точности устанавливается изготовителем. Конкретные значения диапазонов измерений,
категория точности траверсы и экстензометра для каждого экземпляра машины приведены в паспорте

Таблица 5 - Основные технические характеристики

Наименование хар актеристики	Значение для модификации
	3MZ1	3MZ2.5	3MZ5	AURA 10	AURA 30	AURA 60	AURA 100	DYNO	MICRO DYNO
Параметры электрического
питания:
- напряжение, В	230	230	230	400	400	400	400	230	230
- частота, Гц	50	50	50	50	50	50	50	50	50
Потребляемая мощность, Вт, не более	1500			3000	5000	7000	12000	1000	1000
Габаритные размеры машин, мм, не более
- высота	2300	2300	2300	2200	2400	2900	3700	1000	900
- ширина	1200	1200	1200	1250	1400	1700	2400	1100	1000
- глубина Габаритные размеры рабочего пространства, мм, не более	670	670	670	950	1000	1200	1400	600	500
- ширина	420	420	420	500	600	700	800	310	200
- длина	400	400	400	400	600	600	800	220	200
- высота	1000	1000	1000	1000	1000	1000	1000	500	300
Масса, кг, не более	500			1500	2000	2800	5000	120	80
Условия эксплуатации: - температура
окружающей среды, °С				от + 10 до + 35
- относительная
влажность воздуха, %, не более					85
Срок службы, лет, не
менее					15

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и обслуживания.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Машина испытательная в составе: - основание, нагружающая рама, направляющие колонны с подвижной и неподвижной траверсами; - привод подвижной траверсы; - тензорезисторные датчики силы; - датчик перемещения подвижной траверсы; - электронный блок управления	EASYDUR	1 шт.
Захваты	-	по заказу
Выносной экстензометр	-	по заказу
Энкодер	-	по заказу
Универсальная машина для испытаний на растяжение и сжатие. Руководство по эксплуатации и обслуживанию	-	1 экз.
Паспорт	-	1 экз.
Описание типа	-	1 экз.
ГСИ. Машины испытательные EASYDUR. Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 21 «Запуск» в Руководстве по эксплуатации и обслуживанию.

Нормативные документы, устанавливающие требования к средствам измерений

Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

ЛП 06-2024 «Машины испытательные EASYDUR. Локальная поверочная схема», утвержденная УНИИМ - филиала ФГУП «ВНИИМ им. Д.И. Менделеева» 28.11.2024;

Стандарт предприятия. Машины испытательные EASYDUR.

Изготовитель

EASYDUR SRL, Италия

Адрес: Via Maja 5 - 21051 Arcisate (УА), Italia

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1093

Длиномеры модификаций UCK и UCK-S изготавливаются в пяти исполнениях: 300, 500, 1000, 1500, 2000.

Длиномеры модификаций GCK и GCK-S изготавливаются в шести исполнениях: 300, 500, 1000, 1500, 2000, 3000.

Длиномеры модификации XG изготавливаются в четырех исполнениях: 3000, 4000, 5000, 6000.

Пломбирование длиномеров от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую поверхность подвижной каретки длиномера методом наклеивания этикетки.

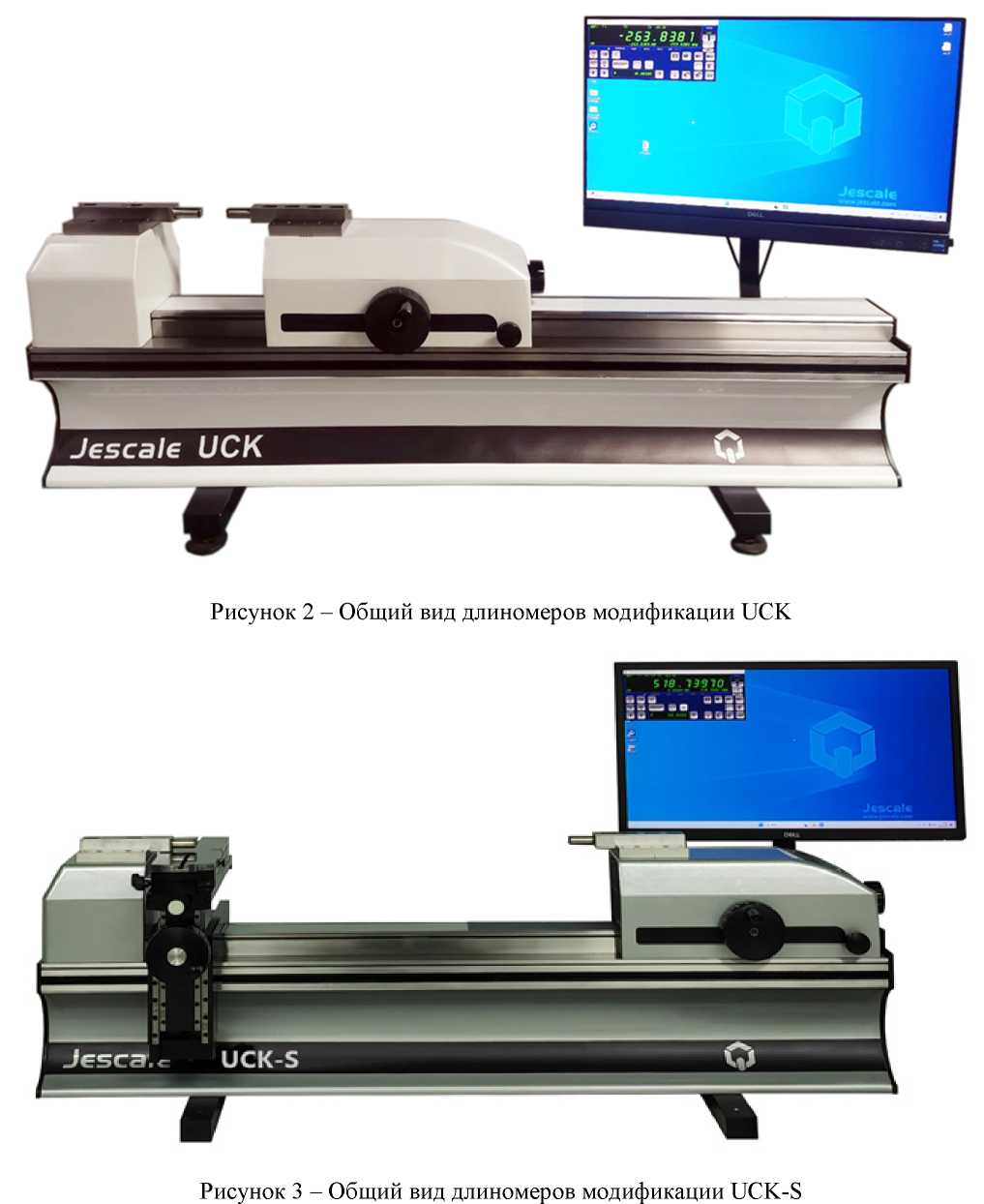

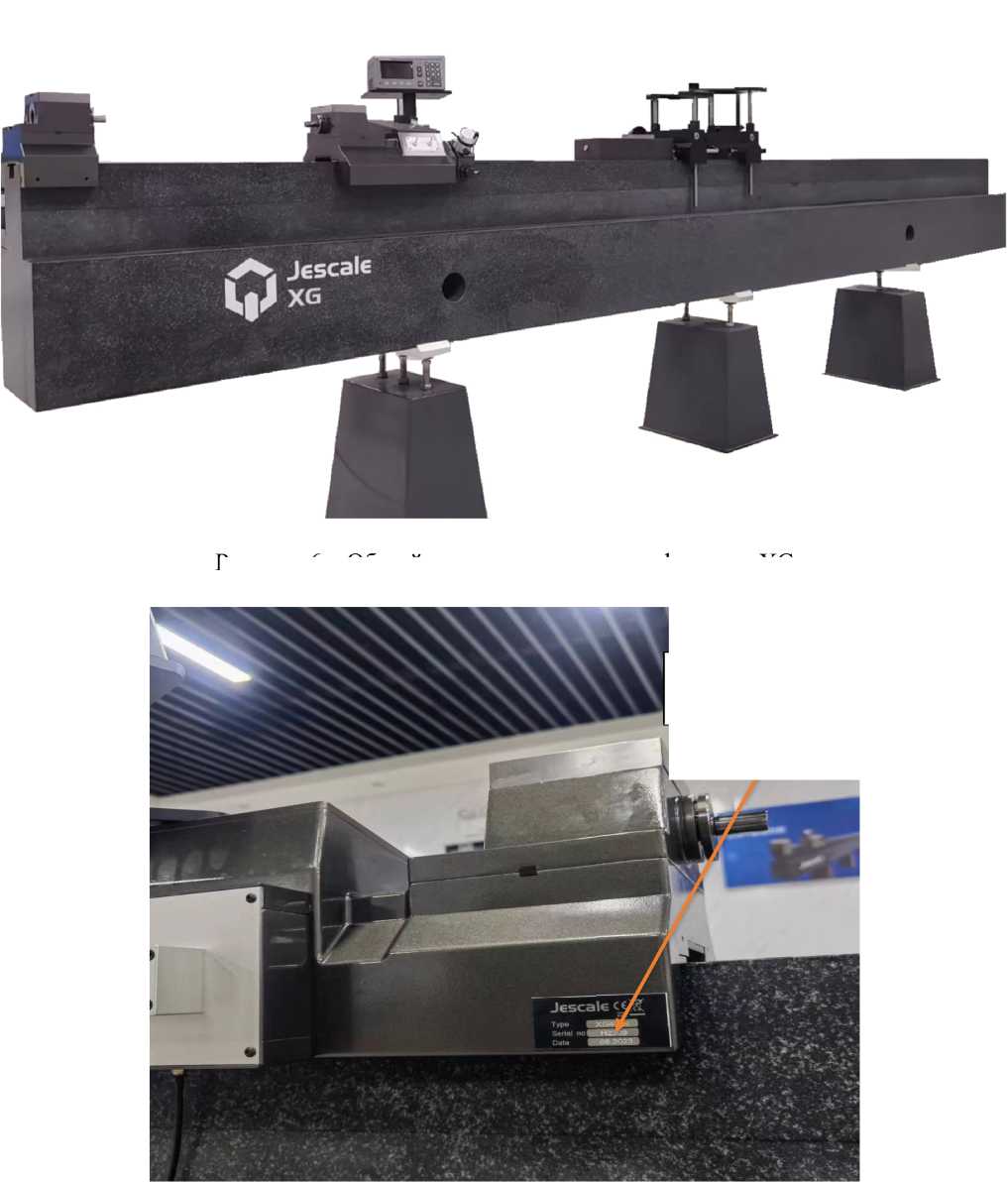

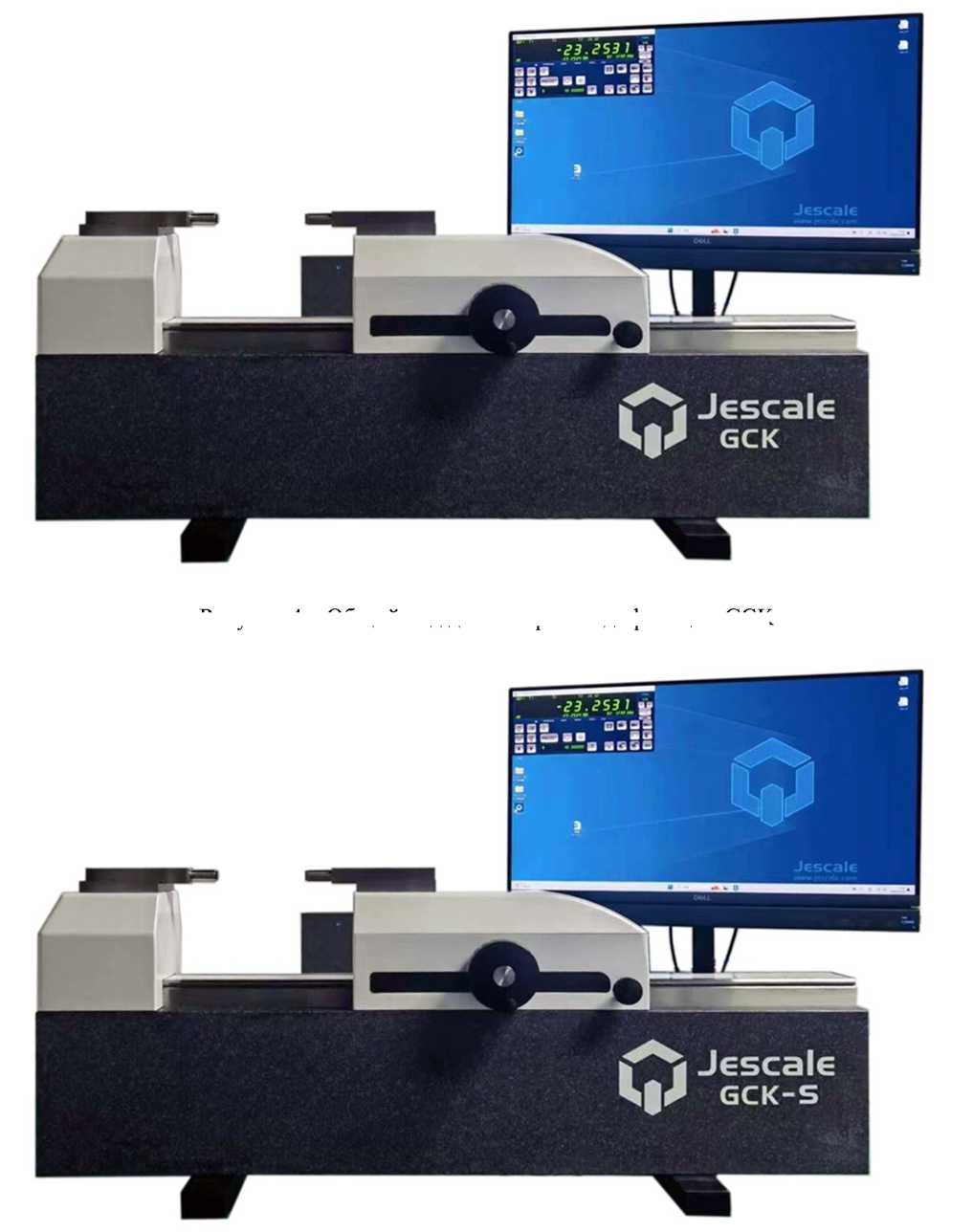

Фотографии общего вида длиномеров представлены на рисунках 1 - 6. Место расположения заводского номера указано на рисунке 7.

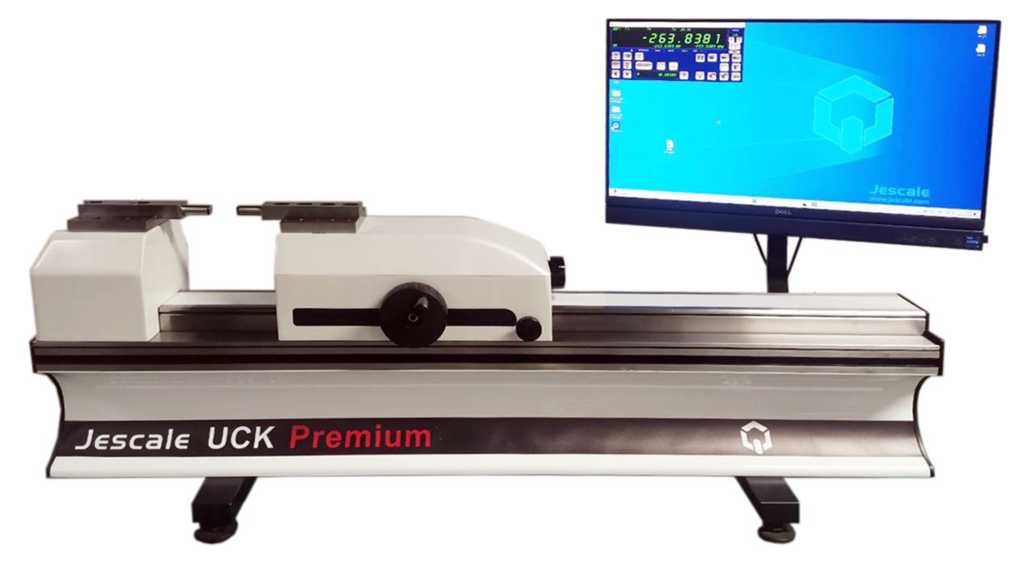

Рисунок 1 - Общий вид длиномеров модификации UCK Premium

Программное обеспечение

Длиномеры модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S оснащаются двумя программными обеспечениями (далее - ПО).

ПО Y-WinDHI предназначено для отображения результатов измерений и передачи данных в ПО Y-QMsoft, предназначенное для сбора, обработки и хранения измерительной информации.

Конструкция исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию.

Влияние программного обеспечения на метрологические характеристики длиномеров учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Y-WinDHI	Y-QMsoft
Номер версии (идентификационный номер) ПО	V1.X	V1.X
Цифровой идентификатор ПО	отсутствует
Примечание - Х - принимает значения однозначного или двузначного числа и не относится к метрологически значимой части ПО.

Длиномеры модификации XG имеют встроенное ПО, установленное изготовителем во время производственного цикла на микроконтроллер. Встроенное ПО выполняет функции управления, настройки и визуализации результатов измерений.

Структура встроенного ПО длиномеров модификации XG исключает возможность несанкционированного влияния на ПО длиномеров и измерительную информацию. Идентификационные данные ПО отсутствуют.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 -

Модификация	Испо л-нение	Диапазон измерений наружных размеров, мм	Диапазон измерений внутренних размеров, мм	Повторяе -мость измерени й (сходимость), мкм, не более	Дискре т-ность отсчета (разрешение), мм	Пределы допускаемо й абсолютной погрешност и измерений наружных размеров, мкм	Пределы допускаемо й абсолютной погрешност и измерений внутренних размеров, мкм
1	2	3	4	5	6	7	8
UCK Premium	300	от 0 до 330	от 0,8 до 230	0,1	0,01; 0,001; 0,0001; 0,00001	±(0,15 + L/1000)	±(0,20 + L/1000)
	500	от 0 до 550	от 0,8 до 450
	1000	от 0 до 1050	от 0,8 до 950
	1500	от 0 до 1550	от 0,8 до 1450

Продолжение таблицы 2

1	2	3	4	5	6	7	8
UCK	300	от 0 до 330	от 0,8 до 230	0,2	0,01; 0,001; 0,0001; 0,00001	±(0,25+ L/1000)	±(0,30+ L/1000)
	500	от 0 до 550	от 0,8 до 450
	1000	от 0 до 1050	от 0,8 до 950
	1500	от 0 до 1550	от 0,8 до 1450
	2000	от 0 до 2050	от 0,8 до 1950
UCK-S	300	от 0 до 330	от 0,8 до 230	0,5	0,01; 0,001; 0,0001	±(0,70+ L/750)	±(0,70+ L/750)
	500	от 0 до 550	от 0,8 до 450
	1000	от 0 до 1050	от 0,8 до 950
	1500	от 0 до 1550	от 0,8 до 1450
	2000	от 0 до 2050	от 0,8 до 1950
GCK	300	от 0 до 330	от 0,8 до 230	0,2	0,01; 0,001; 0,0001; 0,00001	±(0,25+ L/1000)	±(0,30+ L/1000)
	500	от 0 до 550	от 0,8 до 450
	1000	от 0 до 1050	от 0,8 до 950
	1500	от 0 до 1550	от 0,8 до 1450
	2000	от 0 до 2050	от 0,8 до 1950
	3000	от 0 до 3050	от 0,8 до 2950
GCK-S	300	от 0 до 330	от 0,8 до 230	0,5	0,01; 0,001; 0,0001	±(0,70+ L/750)	±(0,70+ L/750)
	500	от 0 до 550	от 0,8 до 450
	1000	от 0 до 1050	от 0,8 до 950
	1500	от 0 до 1550	от 0,8 до 1450
	2000	от 0 до 2050	от 0,8 до 1950
	3000	от 0 до 3050	от 0,8 до 2950
XG	3000	от 0 до 3000	от 10 до 2900	0,3	0,01; 0,001; 0,0001	±(0,50+ L/750)	±(0,50+ L/200)
	4000	от 0 до 4000	от 10 до 3900
	5000	от 0 до 5000	от 10 до 4900
	6000	от 0 до 6000	от 10 до 5900

Примечания

• 1 L - измеряемая длина в миллиметрах.

• 2 Указан максимальный диапазон измерений внутренних размеров. Диапазон измерений зависит от используемых наконечников для внутренних измерений.

Таблица 3 - Основные технические характеристики

Модификация	Исполнение	Измерительное усилие, Н	Максимальная скорость перемещения измерительной каретки, мм/с, не менее	Габаритные размеры (ДхШхВ), мм, не более	Масса, кг, не более	Материал станины
1	2	3	4	5	6	7
UCK Premium	300	от 0,01 до 12*	150	985x365x700	125	чугун
	500			1147x365x700	135
	1000			1647x365x700	185
	1500			2147x365x700	245
UCK	300	от 0,01 до 12*	200	985x365x700	125	чугун
	500			1147x365x700	135
	1000			1647x365x700	185
	1500			2147x365x700	245
	2000			2737x365x728	605

Продолжение таблицы 3

1	2	3	4	5	6	7
UCK-S	300	от 0,01 до 12*	1000	985x365x700	125	чугун
	500			1147x365x700	135
	1000			1647x365x700	185
	1500			2147x365x700	245
	2000			2737x365x728	605
GCK	300	от 0,01 до 12*	200	985x365x700	135	гранит
	500			1147x365x700	175
	1000			1647x365x700	215
	1500			2140x365x700	255
	2000			2740x450x752	1165
	3000			3740x450x752	1300
GCK-S	300	от 0,01 до 12*	1000	985x365x700	135	гранит
	500			1147x365x700	175
	1000			1647x365x700	215
	1500			2140x365x700	255
	2000			2740x450x752	1165
	3000			3740x450x752	1300
XG	3000	3**	1000	3750x509x824	1445	гранит
	4000			4750x509x824	1908
	5000			5750x509x924	3252
	6000			6750x509x924	3668

* Регулируемое с дискретностью 0,01 H. Диапазон установки измерительного усилия от 0 до 12 Н.

** Не более

Таблица 4 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50/60
Средняя наработка на отказ, ч	14500
Средний срок службы, лет, не менее	5
Условия эксплуатации: - температура окружающего воздуха, °С - для модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S	20,0±0,5
- для модификации XG	20,0±1,0
- относительная влажность воздуха, %	50±5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений модификаций UCK Premium, UCK, UCK-S, GCK, GCK-S_____________________________________________________________

Наименование	Обозначение	Количество
Длиномер горизонтальный*	Jescale	1 шт.
Стандартный твердосплавный наконечник		2 шт.
Наконечники для внутренних измерений**		1 комплект
Датчик температурной компенсации		2 шт.***
Струбцина быстрого крепления высотой 40 мм		2 шт.
Соединительный кабель		1 шт.
Блок управления		1 шт.
Персональный компьютер		1 шт.
USB-ключ		1 шт.
Набор шестигранных ключей		1 шт.
Пылезащитный чехол		1 шт.
Кейс для аксессуаров		2 шт.
Руководство по эксплуатации		1 экз.
* Исполнение в соответствии с заказом. ** Наличие в соответствии с заказом. *** В соответствии с модификацией поставляется дополнительный датчик.

Таблица 6 - Комплектность средства измерений модификации XG

Наименование	Обозначение	Количество
Длиномер горизонтальный	Jescale	1 шт.
Стандартный твердосплавный наконечник		2 шт.
Наконечники для внутренних измерений*		1 комплект
Регулируемый суппорт		2 шт.
Дисплей		1 шт.
Руководство по эксплуатации		1 экз.
* Наличие в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Проведение измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10"⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018);

Стандарт предприятия «Длиномеры горизонтальные Jescale»

Правообладатель

Shanghai Jescale Technology Co., Ltd

Адрес: Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai, China

Телефон: +86-21-61259099

E-mail: info@jescale.com

Web-сайт: www.jescale.com

Изготовитель

Shanghai Jescale Technology Co., Ltd

Адрес: Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai, China

Телефон: +86-21-61259099

E-mail: info@jescale.com

Web-сайт: www.jescale.com

Испытательный центр

Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр. 1

Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46 E-mail: info@a3-eng.com

Web-сайт: a3-eng.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199.

в части вносимых изменений

Общество с ограниченной ответственностью «Омега Тест Групп» (ООО «ОТГ») Адрес: 111141, г. Москва, ул. Плеханова, д. 15А, стр. 3, помещ. 68/1, ком. 197-229 Телефон (факс): +7 (499) 302-01-37

E-mail: info@omega-tg.com

Web-сайт: omega-tg.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.315018.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1093

Регистрационный № 57708-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы для мониторинга стальных канатов автоматизированные ИНТРОС-АВТО

Назначение средства измерений

Дефектоскопы для мониторинга стальных канатов автоматизированные ИНТРОС-АВТО (далее по тексту - дефектоскопы), предназначены для измерений относительной потери сечения и обнаружения обрывов проволок стальных канатов буровых установок, грузоподъемных механизмов, шахтных подъемных установок, канатных дорог и других подъемно-транспортных установок при мониторинге в автоматическом режиме.

Описание средства измерений

В дефектоскопах реализован магнитный метод неразрушающего контроля. Магнитная система магнитной головки (далее по тексту - МГ) намагничивает участок контролируемого каната. Магнитные поля рассеяния, вызванные дефектами каната, создают на выходе МГ электрический сигнал, который, после усиления и преобразования в цифровую форму, обрабатывается в блоке управления и индикации (далее по тексту - БУИ). Получаемая информация запоминается и выводится на светодиодные индикаторы БУИ, а также может быть передана на внешний компьютер для хранения, обработки и последующего анализа.

Дефектоскопы состоят из блока управления и индикации (далее по тексту - БУИ), соединенного кабелем с аналоговым модулем (далее по тексту - АМ) и/или магнитной головкой (МГ).

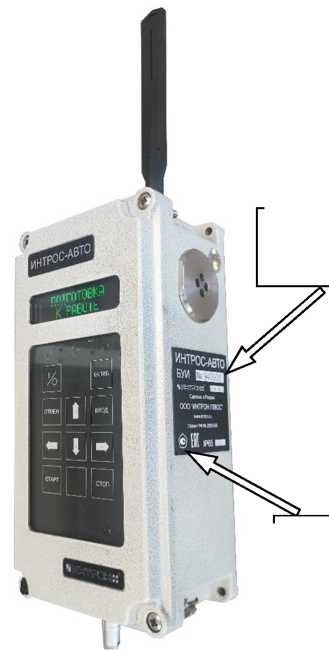

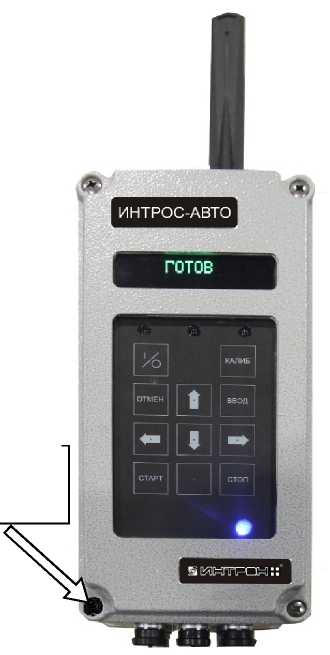

Внешний вид БУИ представлен на рисунке 1. На лицевой панели БУИ расположены кнопки управления и световые индикаторы, отражающие результаты измерений. БУИ может изготавливаться в цвете, отличающемся от приведенного на рисунке 1.

Дефектоскопы могут комплектоваться магнитными головками: МГ 6-26, МГ 22-38, МГ 28-32, МГ 32-35, МГ 35-42, МГ 42-52, МГ 52-64, МГ 60-72, МГ 72-85, МГ 80-100, МГ 100-125, МГ 125-150, которые отличаются диаметрами контролируемых канатов. Диапазон диаметров контролируемых канатов может быть сокращен в соответствии с требованиями заказчика, фактические значения диапазона указываются в паспорте и на шильдике, расположенном на корпусе МГ в формате МГ XX-XX (YY-YY).

На рисунке 3 показан общий вид магнитных головок дефектоскопа. МГ могут изготавливаться в цвете, отличающемся от приведенного на рисунке. МГ может изготавливаться с колесами, отличными от рисунка 3, или без них и комплектоваться с различными системами креплений, отличающихся от рисунка 3.

Общий вид аналогового модуля представлен на рисунке 5.

Пломбирование дефектоскопов осуществляется одной пломбой на БУИ путем заливки винта компаундом. Вид и места пломбирования показаны на рисунке 1.

Заводской номер БУИ в цифровом формате наносится на шильдик, расположенный на боковой стороне корпуса. Место нанесения заводского номера БУИ показано на рисунке 1.

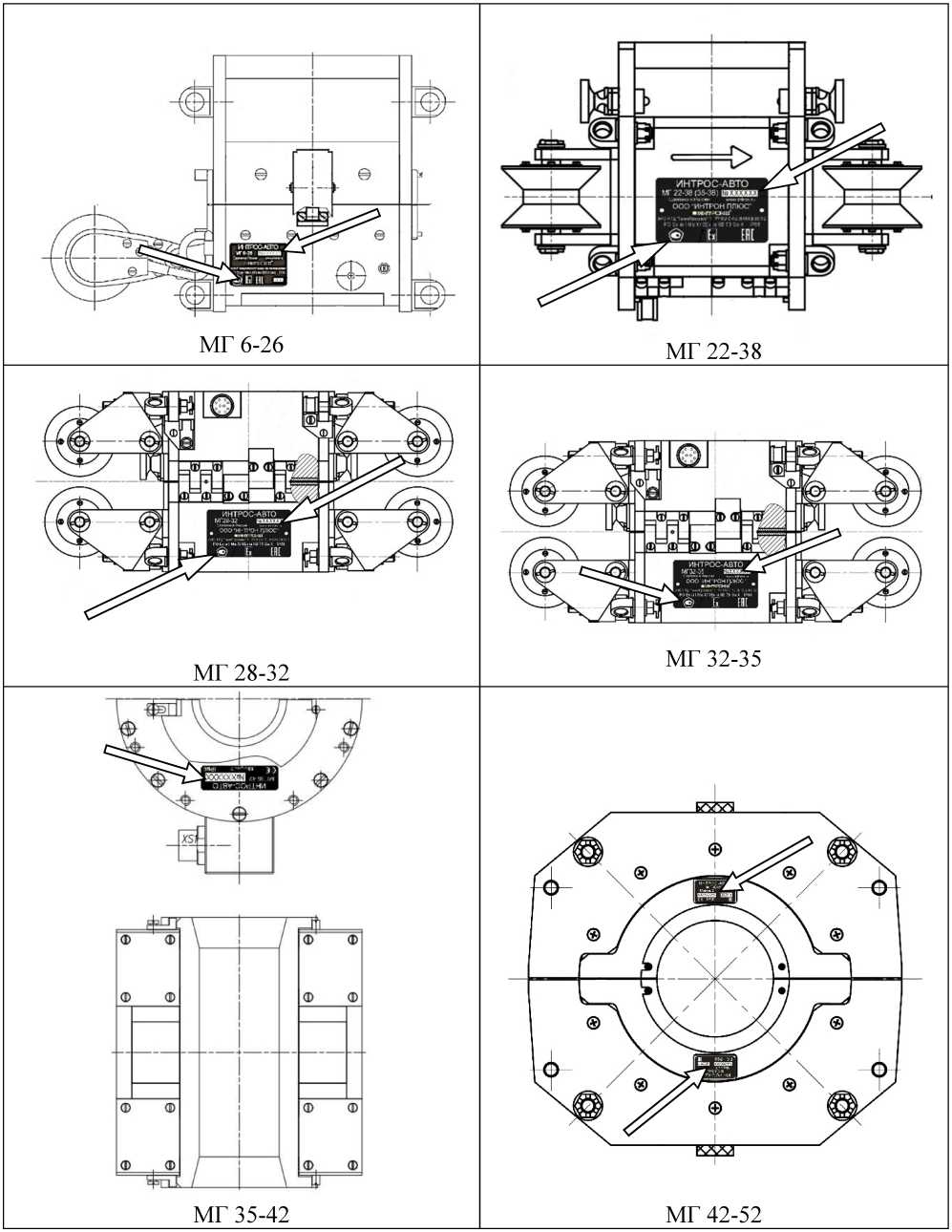

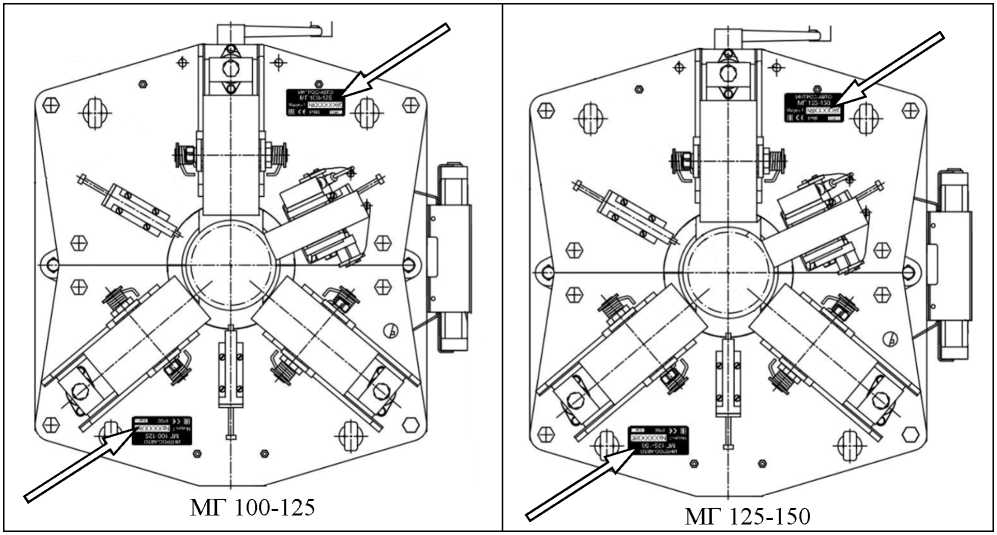

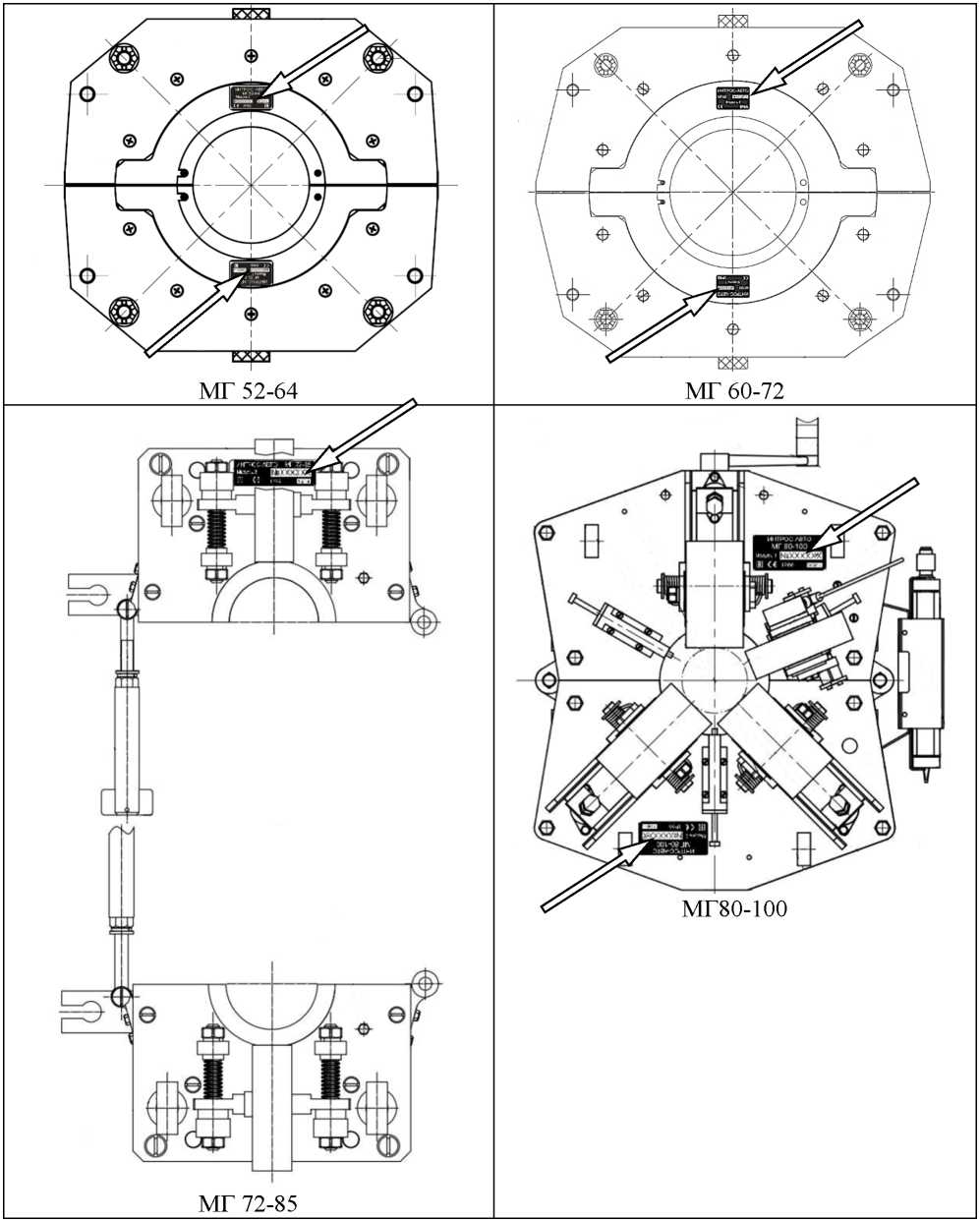

Общий вид шильдика БУИ приведен на рисунке 2. Заводской номер МГ в цифровом формате наносится на шильдик, расположенный на поверхности корпуса. Место нанесения заводского номера и знака утверждения типа МГ указано на рисунке 4. Заводской номер АМ в цифровом формате наносится на лицевую сторону корпуса. Место нанесения заводского номера АМ показано на рисунке 6. Нанесение знака поверки на дефектоскопы не предусмотрено.

siKftJirPDC=3::*

Сделано в России ООО “ИНТРОН ПЛЮС” www.intron.ru

ОС ООО “ТЕХБЕЗОПАСНОСТЬ"

N8 ЕАЭС RU C-RU.HA65.B.02208/24

РО Ех ia I МаК ОЕх ia 11В ТЗ Са X IP65

® в ЕН[ иэи

Рисунок 2 - Общий вид шильдика блока управления и индикации (БУИ)

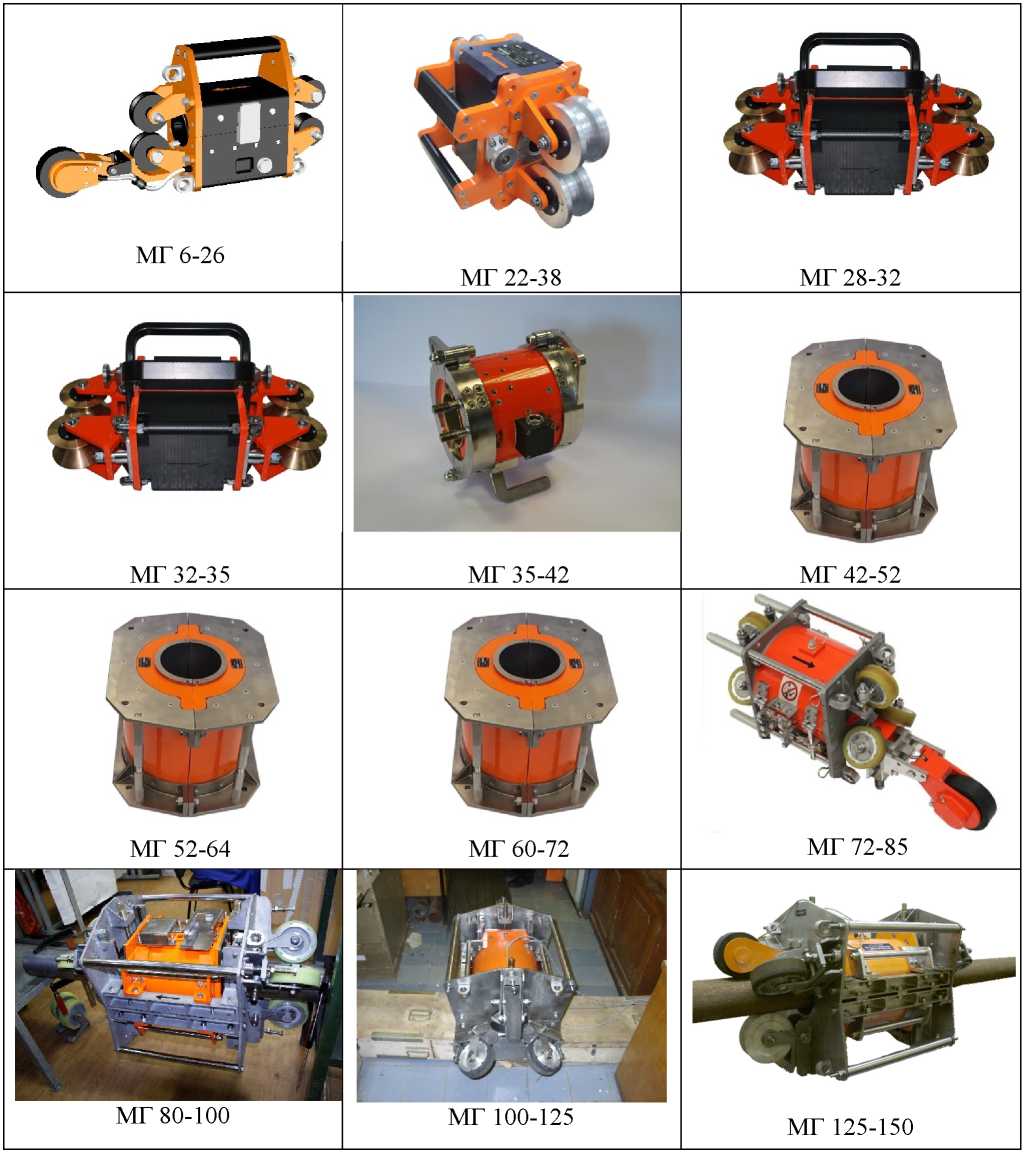

Рисунок 3 - Внешний вид магнитных головок МГ

И1-ГТРСХ>АВГ0 мг 6-26 иаававаява^

Сдепанов России wwwirtronru

д>

ИНТРОС-АВТО

МГ28-32

Сделано в России      www.intron.ru

ООО “ИНТРОН ПЛЮС” ВВ ЕЯЕ=итгг-Ч__и=3

ИНТРОС-АВТО

МГ32-35

Сделано в России www.intron.ru ООО “ИНТРОН ПЛЮС” № 1!Я1!=ятгс=сз=а:£'

ИНТРОС-АВТО

мг 35-42

се Модуль 1_____IP66

ИНТРОС-АВТО МГ 52-64 (57,0)

Модуль 1

МГ 52-64

ИНТРОС-АВТО Мг 72-85

Модуль 1

[fl[ ССХ^рбб

ИНТРОС-АВТО I

[Ц[ се JP66 BgMiJ

МГ 42-52

i^RHBSSBI^^RVSSSBb

МГ 60-72

МГ 80-100

МГ 125-150

Рисунок 6 - Внешний вид аналогового модуля дефектоскопа

Программное обеспечение

Метрологически значимое программное обеспечение (далее по тексту - ПО) дефектоскопов встроено в БУИ дефектоскопов и осуществляет функции индикации и управления. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования дефектоскопов, соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.

Прикладное ПО «Intros-Auto Monitor» дефектоскопов предназначено для просмотра перечня записанных дефектограмм, сохраненных в БУИ, загрузки данных в БУИ, передачи файлов дефектограмм на персональный компьютер.

Прикладное ПО «Wintros» для ИНТРОС-АВТО содержит для хранения, просмотра, обработки и анализа записанных дефектограмм канатов на персональном компьютере.

Доступ к функциям внешнего ПО защищен встроенной системой разграничения прав доступа пользователей.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Метрологические характеристики дефектоскопов нормированы с учетов влияния на них метрологически значимого ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	0404 и выше	0447 и выше
Цифровой идентификатор ПО	SWRD	I-A-ХХХХХХ

Метрологические и технические характеристики

Таблица 2 -

Наименование параметра	Значение параметра
Диапазон измерений относительной потери сечения каната по металлу, %	от 0 до 20
Пределы допускаемой абсолютной погрешности измерений потери сечения каната по металлу, %	± 2
Порог чувствительности к обрывам проволок в одном сечении, %, не более	0,5

Таблица 3 - Основные технические характеристики

Наименование параметра	Значение параметра
Диапазон диаметров контролируемого каната, мм*: МГ 6-26	от 6 до 26
МГ 22-38	от 22 до 38
МГ 28-32	от 28 до 32
МГ 32-35	от 32 до 35
МГ 35-42	от 35 до 42
МГ 42-52	от 42 до 52
МГ 52-64	от 52 до 64
МГ 60-72	от 60 до 72
МГ 72-85	от 72 до 85
МГ 80-100	от 80 до 100
МГ 100-125	от 100 до 125
МГ 125-150	от 125 до 150

Наименование параметра	Значение параметра
Скорость движения контролируемого каната, м/с	от 0,3 до 5,0
Условия эксплуатации:
температура окружающей среды, °С	от - 40 до +50
относительная влажность, %	до 95 (при < 35 °С)
Габаритные размеры (длина х ширина х высота), мм, не более:
блок обработки и индикации	350 х 150 х 150
аналоговый модуль	200 х 100 х 50
магнитная головка МГ 6-26	260 х 180 х 110
магнитная головка МГ 22-38	320 х 200 х 200
магнитная головка МГ 28-32, МГ 32-35	400 х 200 х 200
магнитная головка МГ 35-42	260 х 230 х 230
магнитная головка МГ 42-52	310 х 280 х 280
магнитная головка МГ 52-64	350 х 300 х 300
магнитная головка МГ 60-72	450 х 350 х 350
магнитная головка МГ 72-85	500 х 400 х 400
магнитная головка МГ 80-100	900 х 500 х 500
магнитная головка МГ 100-125, МГ 125-150	950 х 550 х 550
Масса, кг, не более:
блок обработки и индикации	4
аналоговый модуль	1
магнитная головка МГ 6-26	16
магнитная головка МГ 22-38	17
магнитная головка МГ 28-32, МГ 32-35	21
магнитная головка МГ 35-42	28
магнитная головка МГ 42-52	46
магнитная головка МГ 52-64	55
магнитная головка МГ 60-72	85
магнитная головка МГ 72-85	96
магнитная головка МГ 80-100	115
магнитная головка МГ 100-125	145
магнитная головка МГ 125-150	145
Параметры электрического питания: - общепромышленное исполнение:
от сетевого адаптера, напряжением питания, В	220±22
- взрывозащищенное исполнение от взрывобезопасного источника питания,
напряжением, В, не более	15
Степень защиты** от проникновения воды и пыли соответствует:
- МГ	IP 66
- БУИ и АМ	IP 65
Маркировка взрывозащиты***	PO Ex ia I Ma X, 0Ex ia IIB T3 Ga X

________________Наименование параметра Примечания:

* Диапазон диаметров контролируемых канатов может быть сокращен в соответствии с требованиями заказчика, фактические значения диапазона указываются в паспорте и на шильдике, расположенном на корпусе МГ в формате МГ XX-XX (YY-YY);

** - В соответствии с ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)»;

*** - В соответствии с ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования» и ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i».

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на металлическую пластину (шильдик) на БУИ и МГ6-26, МГ22-38, МГ28-32, МГ32-35 методом травления.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

№	Наименование	Обозначение	Количество
1	Блок управления и индикации	БУИ	1 шт.
2	Магнитная головка*	МГ	1 шт.
3	Аналоговый модуль**	-	1 шт.
4	Кабель подключения БУИ к АМ (или МГ)	-	1 шт.
5	Кабель подключения МГ к АМ	-	2 шт.
6	Кабель подключения БУИ к источнику питания	-	1 шт.
7	Программное   обеспечение   «Intros-Auto Monitor»	-	1 шт.
8	Программное обеспечение «Wintros» для ИНТРОС-АВТО	-	1 шт.***
9	Руководство по эксплуатации	ЛАВБ 411001.030 РЭ ЛАВБ 411001.039 РЭ ЛАВБ 411001.013 РЭ ЛАВБ 411001.023 РЭ ЛАВБ 411001.025 РЭ ЛАВБ 411001.037 РЭ ЛАВБ 411001.026 РЭ ЛАВБ 411001.027 РЭ ЛАВБ 411001.033 РЭ ЛАВБ 411001.034 РЭ ЛАВБ 411001.035 РЭ	1 шт.

№	Наименование	Обозначение	Количество
10	Паспорт	ЛАВБ 411001.030 ПС ЛАВБ 411001.039 ПС ЛАВБ 411001.013 ПС ЛАВБ 411001.023 ПС ЛАВБ 411001.025 ПС ЛАВБ 411001.037 ПС ЛАВБ 411001.026 ПС ЛАВБ 411001.027 ПС ЛАВБ 411001.033 ПС ЛАВБ 411001.034 ПС ЛАВБ 411001.035 ПС	1 шт.
11	Транспортная тара	-	4 шт.
* - Тип магнитной головки определяется при заказе. ** - Комплектуется в зависимости от типа применяемой магнитной головки. *** - Поставляется по требованию заказчика

Сведения о методиках (методах) измерений

приведены в разделе 2.3 «Методика контроля» Руководства по эксплуатации ЛАВБ 411001.030 РЭ, ЛАВБ 411001.039 РЭ, ЛАВБ 411001.013 РЭ, ЛАВБ 411001.023 РЭ, в разделах 2.3 «Последовательность операций диагностирования каната», 2.7 «Процедура диагностирования каната» ЛАВБ 411001.025 РЭ, ЛАВБ 411001.037 РЭ, ЛАВБ 411001.026 РЭ, ЛАВБ 411001.027 РЭ, ЛАВБ 411001.033 РЭ, ЛАВБ 411001.034 РЭ, ЛАВБ 411001.035 РЭ.

Нормативные документы, устанавливающие требования к средству измерений ЛАВБ.411001.013 ТУ «Дефектоскопы для мониторинга стальных автоматизированные ИНТРОС-АВТО. Технические условия»;

Локальная поверочная схема.

Изготовитель

Общество с ограниченной ответственностью «ИНТРОН (ООО «ИНТРОН ПЛЮС»)

ИНН 7722008795

Адрес: 111524, г. Москва, ул. Электродная, д. 11, стр. 1

Телефон: +7 (495) 229-3747, +7 (495) 665-5431; факс +7 (495) 510-1769 E-mail: info@intron.ru

Web-сайт: www.intron.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

ИНН 7727061249

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-37-29, факс: +7 (495) 437-56-66

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1093

Регистрационный № 67954-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М»

Назначение средства измерений

Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М» (далее по тексту -преобразователи или АИР-30М) предназначены для измерений и непрерывного преобразования значений абсолютного давления, избыточного давления, разности давлений и гидростати ческого давления жидких и газообразных, а также избыточного давления разрежения газообразных, в том числе агрессивных сред, включая жидкий и газообразный хлор и хлоросодержащие продукты, газообразный кислород и кислородосодержащие газовые смеси в унифицированный выходной сигнал постоянного тока или напряжения и цифровой сигнал HART-протокола, или в сигналы промышленной сети FOUNDATION fieldbus.

«ЭЛЕМЕР-УЗИП» (по заказу) качестве первичного преобразователя

сопротивления расположенных на ней тензорезисторов. Электронное преобразует сигнал,

HART-протокола (модификация «ЭЛЕМЕР-АИР-30М»), или в цифровой FOUNDATION fieldbus (модификация «ЭЛЕМЕР-АИР-30М-FF»), и в цифровой сигнал измеряемой величины, поступающий на индикатор.

Посредством интерфейса АИР-30М подключаются к компьютеру для подстройки пределов измерений и конфигурирования. Конфигурирование АИР-30М включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений). АИР-30М с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока или напряжения, не оказывая на него влияния. Цифровой выход используется для связи АИР-30М с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем.

На индикаторе А^^-30М или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения давления, расхода или уровня в цифровом виде в установленных при настройке единицах измерения или в процентах от диапазона изменения выходного сигнала. В зависимости от значения измеренного сигнала АИР-30М может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами. Конструкция преобразователей допускает различные цветовые исполнения корпусов и крышек. Конструкция преобразователей позволяет оснащать их разделителями сред штуцерного или фланцевого исполнений, в том числе с применением капиллярных линий.

«ЭЛЕМЕР-АИР-30М» имеют исполнения:

• - общепромышленное «ЭЛЕМЕР-ЛИР-30М», «ЭЛЕМЕР-ЛИР-30М-ГГ»;

• - взрывозащищенное «искробезопасная электрическая цепь» «ЭЛЕМЕР-АИР-30МЕх», «ЭЛЕМЕР-ЛИР-3 OMEx-FF»;

• - взрывозащищенное «взрывонепроницаемая оболочка» «ЭЛЕMЕР-ЛИР-30MЕхd», «ЭЛЕMЕР-ЛИР-3 0MExd-FF»;

• -  взрывозащищенное «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» «ЭЛЕMЕР-Л^:Р-30MЕхdia», «ЭЛЕMЕР-ЛИР-30ME\dia-EE»;

• - атомное для эксплуатации на объектах ЛС и объектах ядерного топливного цикла (ОЯТЦ) «ЭЛЕМЕР-ЛИР-30МЛ»;

• - атомное взрывозащищенное «искробезопасная электрическая цепь» для эксплуатации на объектах ЛС и объектах ядерного топливного цикла (ОЯТЦ) «ЭЛЕМЕР-ЛИР-30МЛЕх»;

• - кислородное «ЭЛЕMЕР-Л^:Р-30M» (О:). «ЭЛЕMЕР-ЛИР-30M-FF» (О2).

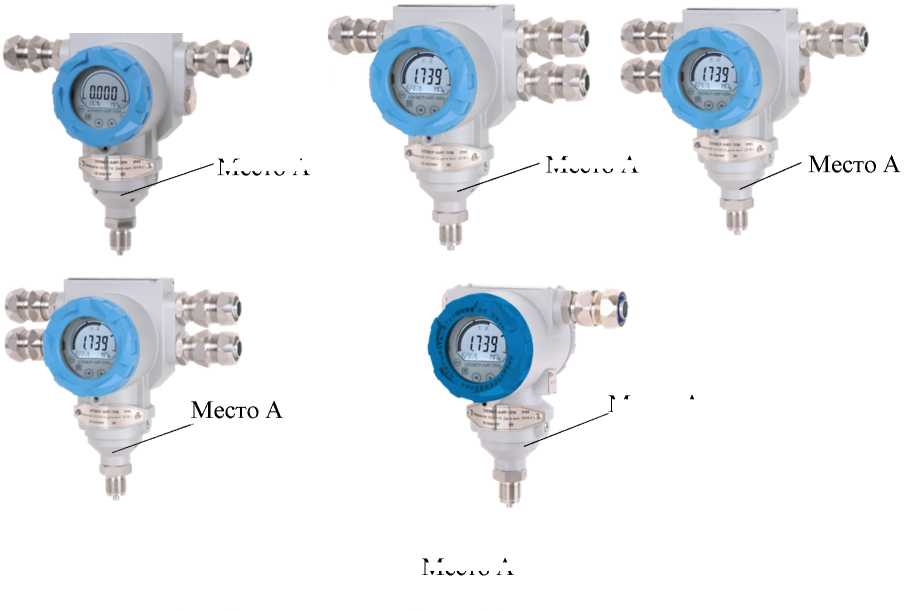

Фотографии общего вида   «ЭЛЕМЕР-Л^^Р-ЗОМ»,   «ЭЛЕМЕР-ЛИР-3,0М-ЕЕ»

представлены на рисунках 1 - 4.

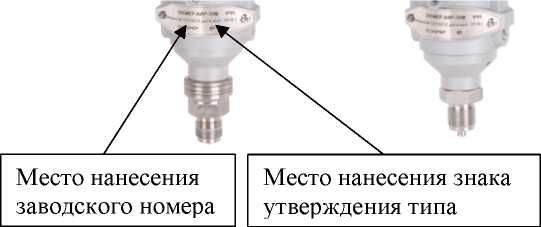

Заводской номер в виде арабских цифр наносится на информационную табличку (с помощью шелкографии, всего срока

Конструкция преобразователей не предусматривает нанесение на корпус знака поверки. Пломбирование преобразователей не предусмотрено.

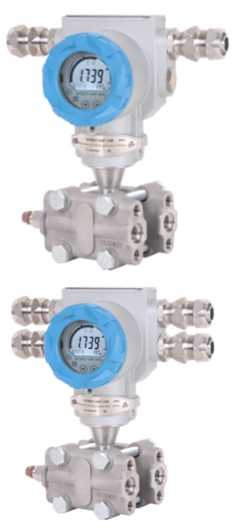

Рисунок 2 - Общий вид преобразователей избыточного давления, избыточного давления-разрежения, разности давлений

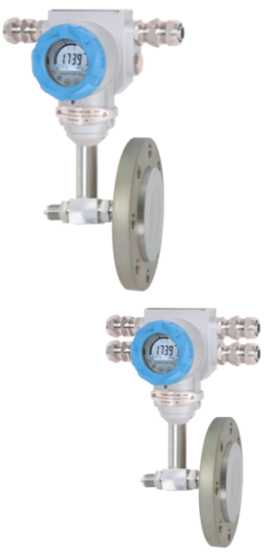

Рисунок 3 - Общий вид преобразователей гидростатического давления

Рисунок 4 - Вариант исполнения без индикации

Программное обеспечение

В АИР-30М предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Внутреннее ПО состоит только из встроенной в микропроцессорный модуль АИР-30М метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО, предназначенное для взаимодействия преобразователя с компьютером, не оказывает влияния на метрологические характеристики преобразователя. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации преобразователя. Конфигурирование АИР-30М включает: изменение диапазонов измерений, выбор зависимости выходного сигнала от входного (возрастающей или убывающей) и установку времени демпфирования (числа усреднений), изменение единиц измерения и задание сетевого адреса АИР-30М. Подстройка АИР-30М включает установку нуля и диапазона выходного унифицированного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии АИР-30М и возникающих в процессе его работы ошибках и способах их устранения.

Таблица 1 -

обеспечения

данные внешнего

Идентификационные данные (признаки)	Значение
	по HART	по Foundation Fieldbus
Идентификационное наименование ПО	HART MultiConfig	Setup Fieldbusconfig ver 5.0.exe
Номер версии (идентификационный номер) ПО	не ниже 0.ХХ	не ниже 5.0
Цифровой идентификатор ПО	по номеру версии	по номеру версии

Таблица 2 -

обеспечения

данные

Идентиф икац ионные данные (признаки)	Значение
	по HART	по Foundation Fieldbus
Идентификационное наименование ПО	AIR30M MSIS PIC1 8LF6722 V18.hex	AIR30MFF v3.hex
Номер версии (идентификационный номер) ПО	не ниже 18	не ниже 3
Цифровой идентификатор (ПО)	по номеру версии	по номеру версии

Лист № 6

Всего листов 14

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики преобразователей абсолютного и избыточного давления

Тип преобразовате ля	Модель	Код диапазона измерений	Минимальный диапазон() или верхний предел измерений, Pb-.mN*		Максимальный верхний предел измерений, PbmaX*'**		Индекс модели в соответствии с таблицами 6, 7
			кПа	МПа	кПа	МПа
1	2	3	4	5	6	7	8
Преобразовате ли абсолютного давления	ТАН4	4	1	-	10	-	В02, С04
	ТАН7	7	2,5	-	60	-	А01, В02, С04
	ТАН9	9	6	-	250	-	А004, А00, А01, В02, С04
	ТАН13	13	-	0,025	-	2,5
	ТАН14	14	-	0,25	-	6
	ТАН15	15	-	0,6	-	16
Преобразователи избыточного давления и избыточного давления-разрежения	TGH4 TGHV4	4	0,25	-	10	-	А01, В02, С04
	TG7 TGV7	7	1	-	60	-
	TGH7 TGHV7		0,6				А00, А01, В02, С04
	TG9 TGV9	9	4	-	250	-	А00, А01, В02, С04
Преобразователи избыточного давления и избыточного давления-разрежения	TGH9 TGHV9		2,5				А004, А00, А01, В02, С04
	TG11 TGV11	11	10	-	600	-	А00, А01, В02, С04
	TGEH TGНV11		6				А004, А00, А01, В02, С04
	TG 13 TGV13	13	-	0,040	-	2,5	А00, А01, В02, С04
	TGH13 TGHV13			0,025			А004, А00, А01, В02, С04
	TG14	14	-	0,1	-	6	А00, А01, В02, С04
	TGV14	14	-	0,1	-	6
	TGH14 TGHV14	14	-	0,1	-	6	А004, А00, А01, В02, С04
	TG15	15	-	0,4	-	16	А00, А01, В02, С04
	TGH15						А004, А00, А01, В02, С04
	TGHV15
	TG16	16	-	1	-	60	А004, А00, А01, В02, С04
	TG17	17	-	1,6	-	100	А00, А01, В02, С04

Продолжение таблицы 3

1	2	3	4	5	6	7	8
Преобразователи избыточного давления и избыточного давления-разрежения	CG0 CGV0	0	0,06	-	0,6	-	В02, С04
	CG1 CGV1	1	0,06	-	1,6	-
	CG4 CGV4	4	0,25	-	10	-	А00, А01, В02, С04
	CG5 CGV5	5	0,4	-	25	-
	CG7 CGV7	7	0,6	-	60	-	А004, А00, А01 В02, С04
	CG9 CGV9	9	2,5	-	250	-
	CG11 CGV11	11	6	-	600	-
	CG13 CGV13	13	-	0,025	-	2,5

Примечания:

• 1. Нижний предел измерений равен нулю.

• 2.  Преобразователи, имеющие символ «V» в обозначении модели, могут перестраиваться в диапазоне:

• - от минус Pbmax до Pbmax для кодов диапазонов 0, 1, 4, 5, 7;

• - от минус 105 кПа до Pbmax для остальных кодов диапазонов.

• 3. * Для преобразователей, имеющих возможность перенастройки на нижний предел ниже нуля.

• 4. ** Кроме АИР-30М-FF.

Таблица 4  - Метрологические характеристики преобразователей разности давлений

Тип преобразовате ля	Модель	Код диапазона измерений	Минимальный диапазон или верхний предел измерений, PBMIN*		Максимальный верхний предел измерений, PBMAX**		Индекс модели в соответствии с таблицами 6, 7
			кПа	МПа	кПа	МПа
1	2	3	4	5	6	7	8
Преобразовате ли разности давлений (дифференциал ьного давления)	CD0 CDV0	0	0,063	-	0,63	-	В02, С04
	CD1 CDV1	1	0,063	-	1,6	-
	CD4 CDV4	4	0,25	-	10	-	А00, А01, В02, С04

Продолжение таблицы 4

1	2	3	4	5	6	7	8
Преобразовате ли разности давлений (дифференциал ьного давления)	CD5 CDV5	5	0,4	-	25	-
	CD7 CDV7	7	0,63	-	63	-	А004, А00, А01, В02, С04
	CDН7 CDНV7
	CD9 CDV9	9	2,5	-	250	-
	CDН9 CDНV9
	CD11	11	6,3	-	630	-	А004, А00, А01, В02, С04
	CDV11
	CDН11
	CDНV1 1
	CD13 CDV13	13	-	0,025	-	2,5
	CDН13 CDНV1 3
	CD15	15	-	0,1	-	10	А00, А01, В02, С04
	CDV15

Примечания:

• 1. Нижний предел измерений равен нулю.

• 2.  Преобразователи, имеющие символ «V» в обозначении модели, могут перестраиваться в диапазоне от минус Pbmax до Pbmax.

• 3. * Кроме АИР-30М-FF.

• 4. ** Для АИР-30М-FF Pbmax - это верхний предел измерений.

Таблица 5 - Метрологические характеристики преобразователей гидростатического давления

Тип преобразователя	Модель	Код диапазо на измерен ий	Минимальный диапазон или верхний предел измерений, PBMIN*		Максимальный верхний предел измерений, PBMAx**		Индекс модели в соответствии с таблицами 6, 7
			кПа	МПа	кПа	МПа
Преобразователи гидростатическог о давления	CL7	7	1	-	63	-	A01, В02, С04
	CL9	9	6	-	250	-
Примечания: 1. Нижний предел измерений равен нулю. 2. * Кроме АИР-30М-FF. 3. ** Для АИР-30М-FF Pbmax - это верхний предел измерений.

Таблица 6 - Пределы допускаемой основной приведенной погрешности аналогового выхода

Индекс модели	Пределы допускаемой основной приведенной погрешности, y, % (от диапазона измерений) 1 2 3 4
	Рвмах/3< Рв	Рв < Рвмах/3
А004	±0,04	±(0,013 •Рвмах/Рв)
А00	±0,075	±(0,015+0,02-Рвма^^в)
А01	±0,1	±(0,04+0,02 •Рвмах/Рв)
B02	±0,2	±(0,08+0,04 •Рвмах/Рв)
		±(0,02+0,06-Рвмах/Рв )
	±(0,2 •РвмАх/Рв')
C04	±0,4	±(0,16+0,08 •Рвмах/Рв)
		±(0,04+0,12 •Рвмах/Рв)
	±(0,4 •РвмАх/Рв')
Примечания: 1 Рв - верхний предел или диапазон измерений, установленный пользователем. 2 1Пределы дополнительной приведенной погрешности, вносимой разделителем сред, % Рв : ±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5. 3 1Пределы дополнительной приведенной погрешности, вносимой разделителем сред с капиллярной линией, % Рв : ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5; ±2,0; ±2,5.

Таблица 7 - Пределы допускаемой основной приведенной погрешности цифрового сигнала по протоколу HART (уи) и FOUNDATION Гiеldbus (tff)

Индекс модели	Пределы допускаемой основной приведенной погрешности, ун, Yff, % (от диапазона измерений) 1
	Рвмах/3 < |Р|	|Р| < Рвмах/3
А004	±0,04^ |Р|/Рвмах	±0,013
А00	±0,075^ |Р|/Рвмах	±(0,015 •|Р|/Рвмах±0,02)
А01	±0,1^ |Р|/^вма^	±(0,04-|Р|/Рвмах±0,02)
B02	±0,2- |Р|/^вма^	±(0,08-|Р|/Рвмах±0,04)
		±(0,02-|Р|/Рвмах±0,06)
	±0,2
C04	±0,4^ |Р|/Рвма^	±(0,16-1Р |/Рвма^0,08)
		±(0,04 • | Р 1/Рвмах±0, 12)
	±0,4

Примечания:

Таблица 8 -

^п

вателей

Наименование характеристики	Значение
	АИР-30М	АИР-30М-FF
Выходные сигналы: - постоянного тока, мА - постоянного напряжения, В - цифровые сигналы	от 4 до 20 от 0 до 5 от 0,8 до 3,2 от 0,5 до 4,5 от 1 до 5 HART	FOUNDATION fieldbus
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % (от диапазона измерений)/10 °С(1): - для аналогового выхода в зависимости от исполнения:
- для моделей CG0, CGV0, CD0, CDV0 и моделей с мембраной из тантала или с мембраной покрытой фторопластом	±(0,06+0,08 •РвМАх/Рв)
- для моделей ТАН4, CG1, CGV1, CD1, CDV1	±(0,04+0,04 •РвмАх/Рв)
- для моделей с индексом А004	±(0,02+0,02 •РвмАх/Рв), но не более ±(0,12 •Рвмах/Рв) % в диапазоне рабочих температур от -40 °C до +60 °C и не более ±(0,2 •Рвмах/Рв) % в диапазоне рабочих температур от -60 °C до -40 °C и от +60 °C до +80 °C
- для остальных моделей и исполнений	±(0,03+0,02^ Рвмах/Рв)
- для цифрового выхода (и по индикатору) в зависимости от исполнения:
- для моделей CG0, CGV0, CD0, CDV0 и моделей с мембраной из тантала или с мембраной покрытой фторопластом	±(0,06^ 1Р1/РвмАх +0,08)
- для моделей ТАН4, CG1, CGV1, CD1, CDV1	±(0,04^ |Р|/Рвмах +0,04)
- для моделей с индексом А004	±(0,02^ |Р|/Рвмах +0,02), но не более ± 0,12 % в диапазоне рабочих температур от -40 °C до +60 °C и не более ±0,2 % в диапазоне рабочих температур от -60 °C до -40 °C и от +60 °C до +80 °C
- для остальных моделей и исполнений	±(0,03^ |Р|/Рвмах +0,02)

П Продолжение таблшицы 8

Наименование характеристики	Значение
	АИР-30М	AHP-30M-FF
Пределы дополнительной приведенной погрешности аналогового выхода, вносимой разделителем сред, вызванной отклонением температуры окружающего воздуха от нормальной, % Pb/10 °С(2):	±0,1; ±0,15; ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5
Пределы дополнительной приведенной погрешности аналогового выхода, вносимой разделителем сред с капиллярной линией, вызванной отклонением температуры окружающего воздуха от нормальной, % Pb/10 °С(2)	±0,15; ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5; ±2,0; ±2,5
Пределы дополнительной приведенной погрешности цифрового сигнала по протоколу HART (уи) и FOUNDATION Fieldbus (yff), вносимой разделителем сред, вызванной отклонением температуры окружающего воздуха от нормальной, % Рвмах/10 °С(2):	±0,1; ±0,15; ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5
Пределы дополнительной приведенной погрешности цифрового сигнала по протоколу HART (уи) и FOUNDATION Fieldbus (угг), вносимой разделителем сред с капиллярной линией, вызванной отклонением температуры окружающего воздуха от нормальной, % Рвмах/10 °С(2)	±0,15; ±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6; ±0,75; ±1,0; ±1,5; ±2,0; ±2,5
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +21 до +25 от 30 до 80 от 84 до 106,7
Примечания: 1. (1): - Для АИР-30М с индексом модели C04 предел допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды увеличивается в 1,5 раза 2. (2): - Конкретные значения указаны в паспорте 3. РВ - верхний предел или диапазон измерений, установленный пользователем, Рвмах - максимальный верхний предел измерений для АИР-30М и верхний предел измерений для AHP-30M-FF, P- измеренное значение давления. 4. Вариация выходного сигнала не превышает значения допускаемой основной приведенной погрешности.

Таблица 9 - Основные технические характеристики
Наименование характеристики	Значение
1	2
Параметры электрического питания:	от 23,52 до 24,48
- напряжение постоянного тока, В	от 35,28 до 36,72 от 11,76 до 12,24
Потребляемая мощность, Вт, не более - для АИР-30М	0,7 (при напряжении 24 В) 1,0 (при напряжении 36 В) 0,04 (при напряжении 12 В)
- для AHP-30M-FF	1,3 (при напряжении 24 В)
Габаритные размеры, мм, не более1)
- высота	350
- ширина	200
- длина	140

Масса, кг, не более

4,5

таблшицы 9

1	2
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа	от -25 до +70, от -25 до +80 от -40 до +70, от -40 до +80 от -50 до +70, от -50 до +80 от -55 до +70, от -60 до +70 98 от 84 до 106,7
Маркировка взрывозащиты	0Ех ia IIC Т6...Т4 GaX 0Ех ia IIB Т6...Т4 GaX lEx db IIC Т6...Т4 GbX 0Ex ia IIC T6_T4 Ga X lEx db IIC T6_T4 Gb X 0Ex ia IIB T6_T4 Ga X lEx db IIC T6 T4 Gb X
Примечание 1) Габаритные размеры приведены без учета длины кабельных вводов.

Таблица 10 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч, не менее	160000 270000 (для «ЭЛЕМЕР-АИР-30МА», «ЭЛЕМЕР-АИР-30МАЕх»)
Средний срок службы (в зависимости от исполнения), лет, не менее	20 30 (для «ЭЛЕМЕР-АИР-30МА», «ЭЛЕМЕР-АИР-3 0МАЕх»)

Знак утверждения типа

наносится на переднюю панель СИ термотрансферным способом, а также на руководство по эксплуатации и паспорт - типографским способом.

Комплектность средства измерений

Таблица 11 - Комплектность

Наименование	Обозначение	Количество
Преобразователь давления измерительный «ЭЛЕМЕР-АИР-30М» 1) «ЭЛЕМЕР-АИР-30М-FF» 1)	НКГЖ.406233.064- НКГЖ.406233.065-	1 шт. 1 шт.
Комплект монтажных частей и принадлежностей1)	НКГЖ.406924.021	1 компл.
Программное обеспечение1)	НКГЖ.406929.013	1 шт.
Руководства по эксплуатации: «ЭЛЕМЕР-АИР-30М» «ЭЛЕМЕР-АИР-3 0M-FF»	НКГЖ.406233.064РЭ НКГЖ.406233.065РЭ	1 экз. на партию
Паспорт	НКГЖ.40623 3.064-ХХ-YYYПC НКГЖ.406233.065-ХХ-YYYПC	1 экз.
1) Модель преобразователя, комплект программного обеспечения и монтажных частей в соответствии с заказом.

Сведения о методиках (методах) измерений

приведены в эксплуатационных документах НКГЖ.406233.064РЭ и НКГЖ.406233.065РЭ раздел 2, п.2.3.

Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным «ЭЛЕМЕР-АИР-30М»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10"¹ - 1^10⁷ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;

Государственная поверочная схема для средств измерений разности давлений до 1^10⁵ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472;

ТУ 4212-141-13282997-2016 Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М». Технические условия.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)

ИНН 5044003551

Адрес: 124489, г. Москва, г. Зеленоград, пр-д 4807-й, д. 7, стр. 1 Телефон (факс): +7(495) 988-48-55 (+7(499) 735-14-02)

E-mail: elemer@elemer.ru

Web-сайт: www.elemer.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495)437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119361, г. Москва, пр-кт Нахимовский, д. 31 Телефон: +7 (495) 544-00-00

E-mail: www.rostest.ru

Web-сайт: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1093

Регистрационный № 68124-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы ультразвуковые «Velograph II»

Назначение средства измерений

Дефектоскопы ультразвуковые «Velograph II» (далее - дефектоскопы) предназначены для измерений координат залегания дефектов и толщины изделия, а также для измерений длительности временных интервалов и отношений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала.

Описание средства измерений

Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (далее - УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.

Дефектоскоп представляет собой карманный переносной компьютер (далее - КПК), электронный блок и пьезоэлектрические преобразователи (далее - ПЭП). КПК и электронный блок связаны между собой с помощью беспроводной сети технологии Bluetooth.

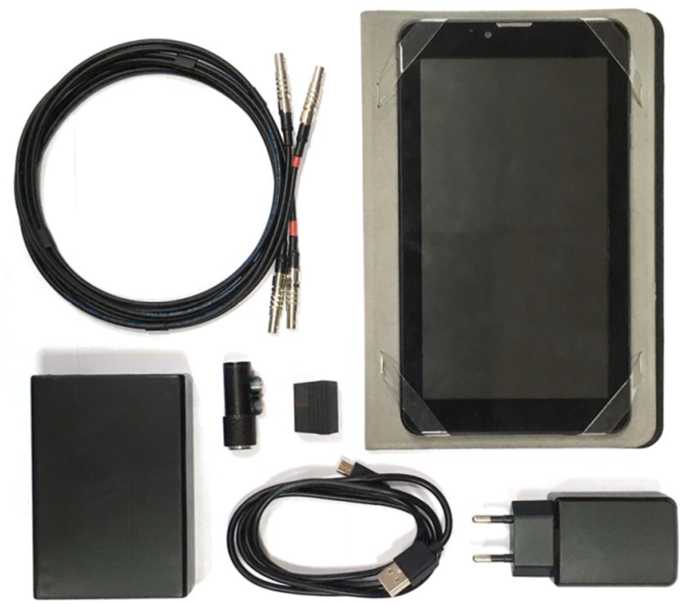

Общий вид дефектоскопов представлен на рисунке 1.

Пломбирование дефектоскопов от несанкционированного доступа не предусмотрено. Места нанесения заводского номера и знака утверждения типа указаны на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом формате наносится на боковую панель электронного блока дефектоскопа методом гравировки или печатным методом.

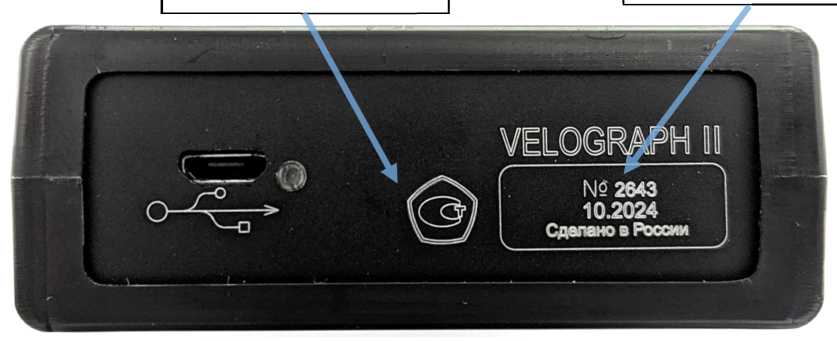

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Программное обеспечение

На КПК устанавливается программное обеспечение (ПО) «Velograph_II», которое выполняет следующие основные функции:

• - управление аппаратными ресурсами;

• - хранение всех результатов измерений;

• - отображение развертки типа А в режиме реального времени;

• - отображение результатов в виде пересчетных значений по заранее предустановленным параметрам;

• - формирования отчета по результатам контроля.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Velograph II
Номер версии (идентификационный номер) ПО, не ниже	1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений длительности временных интервалов, мкс	от 0,2 до 750,0
Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс	±(0,2+0,01^t1))
Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ	от 0 до 20
Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ - в диапазоне от 0 до 10 дБ включ.; - в диапазоне св. 10 до 20 дБ включ.	±0,5 ±1,5
Диапазон установки коэффициента общего усиления, дБ	от 0 до 60
Допускаемое отклонение установки коэффициента общего усиления, дБ	±2
Диапазон измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП2), мм	от 4 до 300
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП, мм	±(0,2+0,01^Х3))
Диапазон измерений координат дефектов2) (глубины залегания дефекта по стали) с наклонным ПЭП, мм	от 3 до 40
Диапазон измерений координат дефектов2) (проекция длины пути по стали) с наклонным ПЭП, мм	от 7 до 100
Пределы допускаемой абсолютной погрешности измерений координат дефектов для стали наклонным ПЭП, мм: - глубина залегания - проекция длины пути	±(1+0,03^Н4)) ±(1+0,03^L5))
1) Где t - измеренное значение временного интервала, мкс. 2) Диапазоны измерений глубины залегания дефектов, проекции длины пути и толщины изделий зависят от модели подключенного ПЭП. 3) Где Х - измеренное значение глубины залегания дефектов и толщины изделия, мм. 4) Где Н - измеренное значение глубины залегания дефектов, мм. 5) Где L - измеренное значение проекции длины пути, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество ультразвуковых каналов, шт.	2
Диапазон рабочих частот, МГ ц	от 1,5 до 10,0
Диапазон установки скорости звука в материале, м/с	от 1 до 11000
Габаритные размеры электронного блока (длина х ширина х высота), мм	100х68х26
Масса электронного блока с элементами питания, г, не более	170
Номинальная потребляемая мощность дефектоскопа, ВА	2
Установленный срок службы, лет	5
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35°С, %, не более	от -20 до +45 95

Знак утверждения типа

наносится на боковую панель электронного блока дефектоскопа методом гравировки или печатным методом, а также на титульный лист руководства по эксплуатации методом печати.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Электронный блок дефектоскопа	«Velograph II»	1 шт.
КПК с зарядным устройством и установленной программой Velograph II	-	1 шт.
Зарядное устройство электронного блока	-	1 шт.
Кабель LEMO-LEMO одинарный 1,2 м	-	1 шт.
Кабель LEMO-LEMO двойной 1,2 м**		1 шт.
Преобразователь*	-	1 шт.
Руководство по эксплуатации	-	1 экз.
* Тип и количество определяются требованиями заказчика. ** По требованию заказчика.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Управление прибором» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ТУ 4276-001-18026253-2016 Изменение №  1 «Дефектоскоп ультразвуковой

«Velograph II». Технические условия».

Изготовители

Общество с ограниченной ответственностью «Конструкция» (ООО «Конструкция») ИНН 7810637305

Юридический адрес: 196247, г. Санкт-Петербург, пл. Конституции, д. 2, оф. 427 Адрес осуществления деятельности: 105066, г. Москва, Токмаков пер., д. 14, стр. 3 Телефон: +7 (499) 265-10-83

E-mail: info@vlg2.ru

Web-сайт: www.vlg2.ru

Общество с ограниченной ответственностью «Велог» (ООО «Велог»)

ИНН 7718921191

Адрес: 107497, г. Москва, ул. Иркутская, д. 3, стр. 23

Телефон: +7 (495) 652-66-76

E-mail: info@velog.ru

Web-сайт: www.velog.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: (495) 437-56-33, факс: (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Web-сайт: www.vniiofi.ru

Уникальный номер записи в реестре аккредитованных лиц № 30003-2014.

в части вносимых изменений

Общество с ограниченной ответственностью «Омега Тест Групп» (ООО «ОТГ»)

Адрес: 111141, г. Москва, ул. Плеханова, д. 15А, стр. 3, помещ. 68/1, ком. 197-229 Телефон (факс): +7 (499) 302-01-37

E-mail: info@omega-tg.com

Web-сайт: omega-tg.com

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.315018.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2025 г. № 1093

Регистрационный № 73808-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока измерительные ТТЕ и ТТЕ-А 0,66 кВ

Назначение средства измерений

Трансформаторы тока измерительные ТТЕ и ТТЕ-А 0,66 кВ (далее по тексту -трансформаторы) предназначены для преобразований и передачи сигналов измерительной информации приборам коммерческого учета, измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов заключается в преобразовании переменного тока с помощью стандартных разделения измерительных кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода трансформаторов.

На корпусе трансформатора имеются клеммные зажимы, гальванически соединенные с выводами вторичной обмотки, а также вывод напряжения для модификации со встроенной шиной. Все клеммы расположены под защитной крышкой, которая опломбирована от несанкционированного вмешательства.

По принципу конструкции трансформаторы являются шинными и имеют следующие модификации:

Модификации ТТЕ-А и TTE-S имеют первичную обмотку, выполненную в виде встроенной шины, которая, имеет внутреннее электрическое соединение с клеммой напряжения «V», расположенной под защитной крышкой со средствами для пломбирования.

Модификации ТТЕ-30, ТТЕ-30M, ТТЕ-40, ТТЕ-60, ТТЕ-85, ТТЕ-100, ТТЕ-125 и ТТЕ-125B не имеют встроенной первичной обмотки, в качестве таковой в окне магнитопровода трансформаторов тока крепятся шина или кабель соответствующего размера.

Обозначение трансформаторов в зависимости от модификации приведено на рисунке 1. Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на боковую сторону трансформаторов.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки под прозрачной крышкой.

TTE ХХХХ XXX X

номинальный вторичный ток трансформатора 12ном, А______________

номинальный первичный ток трансформатора Ii ном, А___________________

А - модель со встроенной первичной обмоткой

S - трансформатор тока с поворотной шиной

30; 30М; 40; 60; 85; 100; 125, 125B - модели, отличающиеся массой, габаритными размерами и преобразуемыми токами, без встроенной первичной обмотки

Трансформатор тока

Рисунок 1 - Структурная схема условного обозначения трансформатора

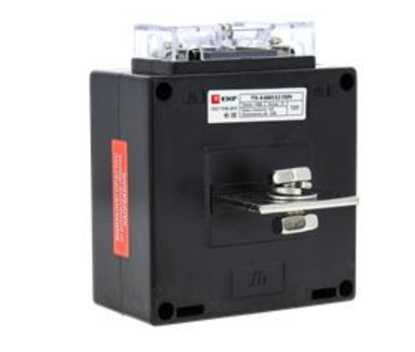

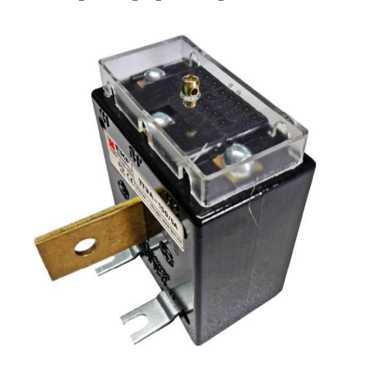

Общий вид трансформаторов представлен на рисунках 2-8. Место нанесения знака поверки и знака утверждения типа указаны на рисунке 4. Место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунках 5-8.

Место нанесения заводского номера

Место пломбировки

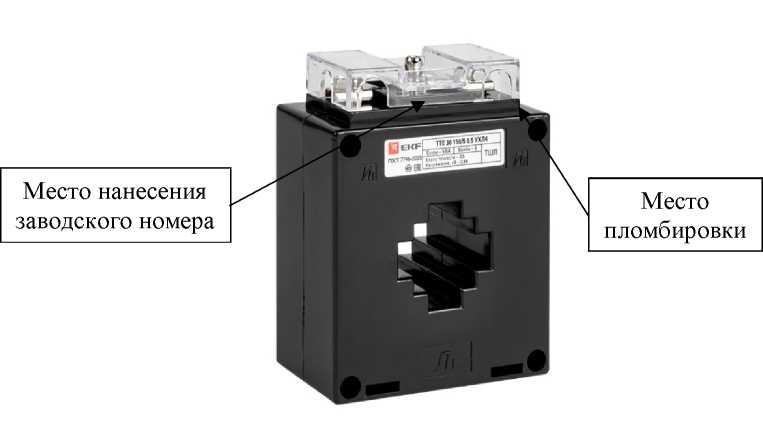

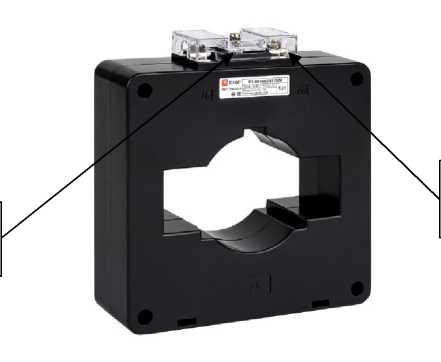

Рисунок 5 - Внешний вид трансформатора ТТЕ, место нанесения заводского номера и место пломбировки

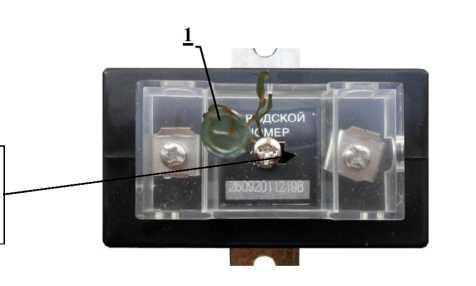

Рисунок 6 - Внешний вид трансформатора ТТЕ-30М, места нанесения заводского номера и место пломбировки

Место нанесения заводского номера

Место пломбировки

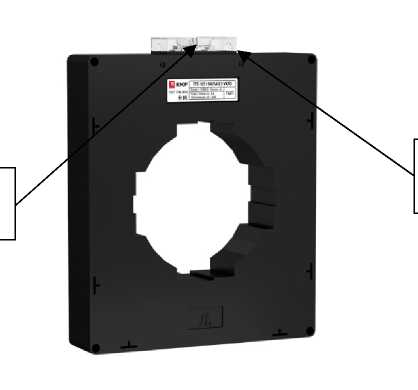

Рисунок 7 - Внешний вид трансформатора ТТЕ-125В, места нанесения заводского номера и место пломбировки

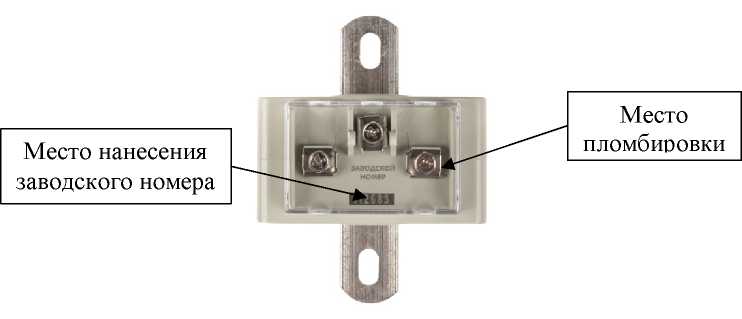

Рисунок 8 - Внешний вид трансформатора ТТЕ-S, места нанесения заводского номера и место пломбировки

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация трансформаторов	ТТЕ-А	ТТЕ-30	ТТЕ-40	ТТЕ-60	ТТЕ-85	ТТЕ-100	ТТЕ-125	ТТЕ-зом	ТТЕ- 125В	TTE-S
Номинальное напряжение трансформатора Uhom, кВ	0,66
Наибольшее напряжение трансформатора, кВ	0,72
Номинальная частота напряжения сети, fnoMf Гц	50
Номинальный первичный ток, А	5; 10 20; 25									5; 10 15; 20
	30; 40									30; 40
	50; 60									50;
	75; 80									75; 80
	100	100	100					100		100
	120
	125
	150	150	150					150		150
	200	200	200					200		200
	250	250	250					250		250
	300	300	300					300		300
	400		400	400				400		400
	500		500	500						500
	600		600	600						600
				750	750					750
	800			800	800	800				800
	1000			1000	1000	1000				1000
					1200	1200
					1500	1500	1500		1500

Наименование характеристики
Модификация трансформаторов	ТТЕ-А	ТТЕ-30	ТТЕ-
Номинальный вторичный рабочий ток 12ном-, А
Номинальная полная мощность вторичной нагрузки
Класс точности
Номинальный коэффициент безопасности Кбном
Испытательное одноминутное напряжение частотой 50 Гц, кВ

Значение

40	ТТЕ-60	ТТЕ-85	ТТЕ-100	ТТЕ-125	ТТЕ- зом	ТТЕ- 125В	TTE-S
			1600 2000 2250 2500 3000	1600 2000 2250 2500 3000 4000 5000		2000 2500 3000 4000 5000
5
1,25; 2,5; 5; 10; 15

0,2; 0,2S; 0,5; 0,5S

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
У словия эксплуатации
Диапазон рабочих температур, °C	от -45 до +50
- TTE-A, TTE-30, TTE-60, TTE-30M, TTE-40, TTE-85, TTE-100, TTE-125, ТТЕ-125B; - TTE-S	от -45 до +45
Относительная влажность при +25 °C, %, не более	98
Атмосферное давление, кПа	от 84,0 до 106,7
Диапазон температур транспортирования и хранения, °C	от -50 до +55
Габаритные размеры и масса
Масса, кг, не более - TTE-A, TTE-S, TTE-30, TTE-60, TTE-30M	0,60
- TTE-40	0,38
- TTE-85	0,75, 0,82, 0,89, 0,99, 1,02
- TTE-100	0,80, 0,85, 0,94, 1,10, 1,16
- TTE-125, ТТЕ-125B	1,00, 1,15, 1,45, 1,60, 1,90, 2,20
Габаритные размеры (длина^высота^ширина), мм, не более
- ТТЕ-30	75x98x42
- ТТЕ-30М	60x79x37
- ТТЕ-40	75x98x42
- ТТЕ-60	103x127x42
- ТТЕ-85	128x119x42
- ТТЕ-100	144x152x45
- ТТЕ-125	186x150x48
- ТТЕ-125В	191x221x43
- ТТЕ-А от 5/5А до 300/5А	87x103x120
- ТТЕ-А от 400/5А до 500/5А	87x103x118
- ТТЕ-А от 600/5А до 1000/5А	87x103x118
- ТТЕ-S от 100/5А до 300/5А с клеммой напряжения	83x103x120
- ТТЕ-S от 400/5А до 600/5А с клеммой напряжения	83x103x118
- ТТЕ-S от 750/5А до 1000/5А с клеммой напряжения	83x103x118

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	25
Средняя наработка на отказ, ч, не более	230000

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и методом трафаретной печати со слоем защитного покрытия на табличку на корпусе трансформаторов тока.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество шт./экз.
Трансформатор тока	TTE; TTE-A	1
Держатели для крепления на шине (кроме модификации ТТЕ-А и ТТЕ-S)	-	2
Держатели для крепления на монтажной панели	-	4
Винты для крепления на шине (кроме модификации ТТЕ-А)	-	2
Крепёжная планка для крепления	-	1
Пластиковые наконечники для винтов	-	2
Паспорт	-	1
Упаковочная коробка	-	1

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и принцип действия» руководства по эксплуатации «Трансформаторы тока измерительные на напряжение 0,66 кВ типа ТТЕ».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;

ГОСТ 7746-2015 «Межгосударственный стандарт. Трансформаторы тока. Общие технические условия»;

ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;

ТУ 271142-122-52681400-2024 Трансформаторы тока измерительные ТТЕ и ТТЕ-А 0,66 кВ. Технические условия.

Изготовитель

Общество с ограниченной

(ООО «Электрорешения»)

ИНН 7721403552

Адрес: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5

Телефон (факс): +7 (495) 788-88-15

E-mail: info@ekf.su

Web-сайт: http://ekfgroup.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

¹

P - измеренное значение давления.

РвмАх - максимальный верхний предел измерений для АИР-30М и верхний предел измерений для АИР-30М-FF.

²

¹Пределы дополнительной приведенной погрешности, вносимой разделителем сред, % РвмАх : ±0,1; ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5.

³

¹Пределы дополнительной приведенной погрешности, вносимой разделителем сред с капиллярной линией, % Рвмах : ±0,15; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5; ±2,0; ±2,5.

⁴

Пределы допускаемой основной приведенной погрешности при считывании показаний с индикатора:

• - для АИР-30М Yи =±(Yh +⁽*⁾), где ⁽*⁾ - одна единица наименьшего разряда, выраженная в процентах от максимального верхнего предела;

• - для АИР-30M-FF Yи =±(yff +⁽*⁾), где ⁽*⁾ - одна единица наименьшего разряда, выраженная в процентах от верхнего предела измерений.

---

МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^ден^1х типах средств измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описаниятипа средств измерений, прилагаемые к настоящему приказу.

• 3. Распространить действие методик поверки средств измерений, установленных согласно приложению к настоящему приказу, на средства измерений, находящиесяв эксплуатации.

• 4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  5. Контроль за исполнением настожтего приказа оставлю за собой. Подлинник электронного документа, подписанного ЭГГ,

хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_______________________________

---

Р Е Е к приказу Федерального агентства по техническому регулированию и метрологии

03        июня                  1093

от«   »             2025 г. № Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п	аименование типа	бозначение типа	Заводской номер	Регистраци-оннй номер в ФИФ	Правообладатель	тменяемая методика поверки	Действие методики поверки сохраняется	Устанавливаемая методика поверки	обавляем й изготовитель	Дата утвер -дения акта испытаний	Заявитель	Юридическое лицо, проводив ее испытания
1	2	3	4	5	6	7	8	9	10	11	12	13
1.	Дефектоскопы для мониторинга стальных канатов автоматизирова нные	ИНТРОС- АВТО	920001, 920003, 900039, 950004	57708-19		МП № 203-36 2019		МП 203-26 2024		19.02. 2025	Общество с ограниченно й ответственно стью «ИНТРОН ПЛЮС» (ООО «ИНТРОН ПЛЮС»), г. Москва	ФБУ «НИЦ ПМ -Ростест», г. Москва
2.	Дефектоскопы ультразвуковые	«Velograph II»	2643, 2644	68124-17		МП 006.Д4-17		МП-ОТГ- 202510		18.02. 2025	Общество с ограниченно й ответственно стью «Конструкци я» (ООО «Конструкци я»), г. Санкт-	ООО «ОТГ», г. Москва

мод. AURA30 зав. № 29978

Инжиниринг » (ООО «Оптон Инжиниринг »), г. Москва

делеева», г. Екатеринбур г

6.

Трансформатор ы тока измерительные

ТТЕ и ТТЕ-А 0,66 кВ

23112191, 432241, 24008322, 594651

73808-19

ГОСТ 8.2172003

ГОСТ 8.2172024

28.02. 2025

Общество с ограниченно й ответственно стью «Электрореш ения» (ООО «Электрореш ения»), г. Москва

ООО «ПРОММА Ш ТЕСТ Метрология» , Московская обл., г. Чехов

---
