УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1188

Регистрационный № 78624-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства весоизмерительные автоматические ТВС

Устройства весоизмерительные автоматические ТВС (далее — средство измерений) предназначены для измерений массы.

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с автоматическим определением измеренного значения массы.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи.

Средство измерений представляет собой весы автоматического действия для автоматического динамического и/или статического взвешивания и конструктивно состоит из следующих функциональных узлов:

• -  конвейер взвешивания — роликовый конвейер, опирающийся на четыре тензорезисторных весоизмерительных датчика (далее — датчика) и оснащенный оптическим датчиком нахождения объекта измерений на конвейере; в составе конвейера взвешивания используются датчики весоизмерительные тензорезисторные FX, CO, TA, изготовитель «SENSOCAR, S.A.», Испания (регистрационный № 60720-15); датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA и BCM, изготовитель «CAS Corporation», Корея (регистрационный № 51261-12);

  на отдельной раме объекта измерений

• - один или несколько роликовых конвейеров, закрепленных или на общей раме с конвейером взвешивания, для транспортировки на конвейер взвешивания (подающий конвейер);

  на отдельной раме объекта измерений

• - один или несколько роликовых конвейеров, закрепленных или на общей раме с конвейером взвешивания, для транспортировки с конвейера взвешивания (выходной конвейер);

• - устройство обработки аналоговых данных (далее — УОАД), выполняющее функции аналого-цифрового преобразования сигналов датчиков, их первичной математической обработки. Используются приборы весоизмерительные серии SGM800 (SGM820), изготовитель «PENKO Engineering B.V.», Нидерланды;

• - панель оператора, обеспечивающая хранение параметров настройки, управление процессом взвешивания, отображение результатов измерений, оснащенная сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений, и оснащенная цифровыми интерфейсами связи для подключения различных периферийных устройств (например, сканеров штрих-кодов, печатающих устройств, устройств (систем, модулей) для определения габаритных размеров).

Панель оператора, УОАД (электронные устройства), устройства питания и коммутации размещены в электрическом шкафу (стойке) или пульте управления.

Сигнальные кабели датчиков подаются в УОАД через соединительную коробку.

Средства измерений выпускаются в четырех модификациях, отличающихся метрологическими и техническими характеристиками в соответствии с таблицами 2, 3.

Модификации средства измерений имеют обозначение вида:

где:

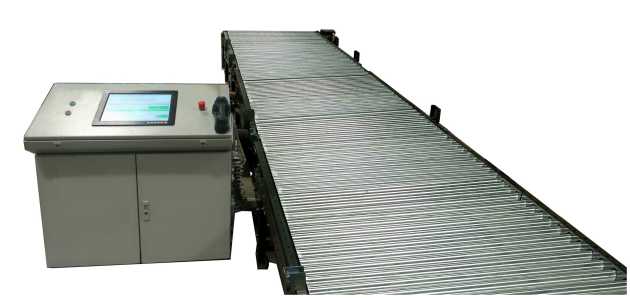

Max: максимальная нагрузка, кг: 1500; 3000; 4500 или 6000. Внешний вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид средства измерений (пример исполнения с размещением электронных устройств, устройств питания и коммутации в пульте управления)

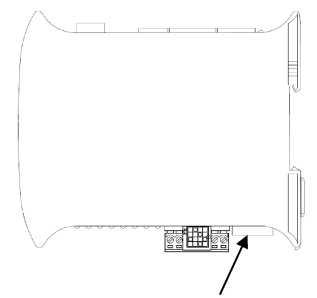

Внешний вид УОАД и схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Разрушаемая наклейка, закрывающая доступ к разъемам сигнальных кабелей (кабелей питания) и предотвращающая несанкционированный доступ для замены УОАД

Рисунок 2 — Общий вид УОАД и схема пломбировки от несанкционированного доступа

На маркировочной табличке средства измерений указываются следующие основные данные:

- торговая марка изготовителя или его полное наименование;

• - обозначение модификации;

• - знак утверждения типа;

• - действительная цена деления шкалы;

• - заводской (серийный) номер весов;

• - максимальная нагрузка Мах;

• - минимальная нагрузка Min.

Заводской номер наносится методом гравировки на маркировочную табличку в виде буквенно-цифрового обозначения, состоящего из арабских цифр и/или букв латинского и кириллического алфавитов.

Пример маркировочной таблички представлен на рисунке 3.

Рисунок 3 - Пример маркировочной таблички

Знак поверки наносится на свидетельство о поверке (если применимо, в соответствии с действующим законодательством).

Метрологически значимая часть программного обеспечения (далее — ПО) средства измерений является встроенной, хранится в энергонезависимом запоминающем устройстве УОАД.

Функциональная часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве панели оператора.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам настройки и регулировки средства измерений, а также измерительной информации используются следующие средства:

• - «TAC counter» — несбрасываемый счетчик событий настройки метрологически значимых параметров УОАД;

• - «CAL counter» — несбрасываемый счетчик событий регулировки УОАД.

Для защиты от несанкционированного доступа к функциональной части ПО, параметрам настройки, а также измерительной информации, используется:

• -  невозможность изменения (в том числе загрузки) ПО без применения специализированного оборудования изготовителя и без изменения его идентификационных данных;

  - разграничение прав доступа к режимам работы средства измерений с помощью пароля.

  Идентификационными признаками ПО служат номер версии ПО и цифровой при включении УОАД.

идентификатор ПО, которые доступны для просмотра

Идентификационные данные функциональной части ПО доступны для просмотра при работе средства измерений в пункте меню «О программе».

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077—2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 -

Таблица 3 - Основные технические

наносится на маркировочную табличку, расположенную на корпусе средства измерений методом гравировки (или с помощью наклейки), а также на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 4 «Инструкция по эксплуатации» документа весоизмерительные автоматические ТВС. Руководство по эксплуатации».

Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.99.39-001-20590179-2017 «Устройства весоизмерительные автоматические ТВС. Технические условия».

Общество с ограниченной ответственностью «СКАМАТИК» (ООО «СКАМАТИК») ИНН 7701377400

Юридический адрес: 105082, г. Москва, вн.тер.г. муниципальный округ Басманный, пл. Спартаковская, д. 14, стр. 2, помещ. 1Н/3

Адрес места осуществления деятельности: 105082, г. Москва, вн.тер.г. муниципальный округ Басманный, пл. Спартаковская, д. 14, стр. 2, помещ. 1Н/3

Телефон/факс: (499) 50-09-689

E-mail: info@scamatic.ru

Web-сайт: scamatic.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
