УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1191

Регистрационный № 87571-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры и влажности воздуха LTH211

Датчики температуры и влажности воздуха LTH211 (далее - датчики LTH211) предназначены для измерений температуры и относительной влажности воздуха.

Конструктивно датчики LTH211 состоят из первичных преобразователей температуры (Pt100) и относительной влажности воздуха (емкостной преобразователь), встроенного контроллера, обеспечивающего обработку и передачу данных по цифровым каналам связи.

Принцип действия датчиков: при измерении температуры основан на зависимости электрического сопротивления платины от температуры окружающей среды; при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха. При измерении относительной влажности воздуха принцип действия заключается в измерении параметров высокочастотного резонансного контура, содержащего емкость, образованную двумя цилиндрическими электродами внутри корпуса датчиков с окружающей внешней средой (воздухом) в качестве диэлектрика.

Датчики LTH211 рассчитаны на непрерывную (круглосуточную) работу. Сообщения с данными измерений передаются по запросу или в автоматическом режиме. Для обмена информацией в датчиках LTH211 предусмотрены цифровые последовательные интерфейсы RS-232/RS-485. Датчик LTH211 может иметь индивидуальный идентификатор благодаря чему можно устанавливать до 10 датчиков LTH211 на одну шину RS-485.

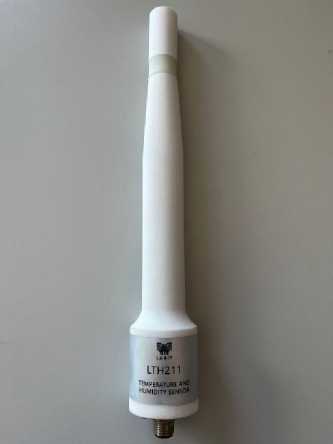

Общий вид датчиков представлен на рисунке 1.

Нанесение знака поверки на датчики температуры и влажности воздуха LTH211 не предусмотрено.

Заводской номер, в виде цифрового обозначения, состоящий из шести арабских цифр, наносится на корпус датчиков LTH211 методом цифровой печати в виде наклейки. Места нанесения заводского номера и знака утверждения типа на датчик LTH211 представлены на рисунке 1.

Пломбировка не предусмотрена.

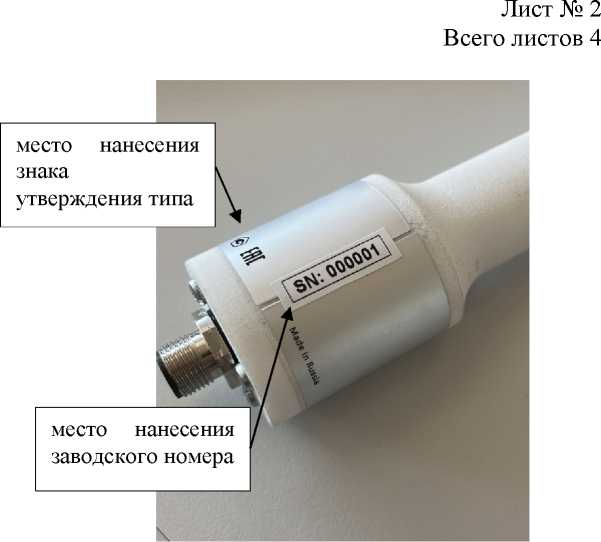

Рисунок 1 - Общий вид датчиков с указанием мест нанесения заводского номера и знака утверждения типа

Датчики LTH211 имеют встроенное программное обеспечение (далее - ПО) «LTH211.img». Встроенное ПО обеспечивает функции сбора данных с первичных преобразователей, их математическую обработку и передачу результатов измерений по внешнему цифровому интерфейсу.

Уровень защиты программного обеспечения с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2 -

Таблица 3 - Технические

Таблица 4 - Показатели надежности

наносится на корпус датчиков LTH211 методом цифровой печати в виде наклейки и на титульные

листы эксплуатационных документов ЯКИН.411713.723 РЭ и ЯКИН.411713.723 ФО типографским способом.

Таблица 5 - Комплектность датчиков

приведены в разделе 2.4 «Устройство и работа изделия» руководства по эксплуатации ЯКИН.411713.723 РЭ.

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2415;

ЯКИН.411713.723 ТУ «Датчики температуры и влажности воздуха LTH211. Технические условия».

Акционерное общество Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)

ИНН 7727004113

Юридический адрес: 105066, г. Москва, вн. тер. г. муниципальный округ Басманный, ул. Доброслободская, д. 5, помещ. I, эт./ком. 2/17д

Телефон: +7 (495) 967-66-50

E-mail: lanit@lanit.ru

Web-сайт: www.lanit.ru

Акционерное общество Лаборатория новых информационных технологий «ЛАНИТ» (АО «ЛАНИТ»)

ИНН 7727004113

Юридический адрес: 105066, г. Москва, вн. тер. г. муниципальный округ Басманный, ул. Доброслободская, д. 5, помещ. I, эт./ком. 2/17д

Адрес места осуществления деятельности: 105066, г. Москва, вн. тер. г. муниципальный округ Басманный, ул. Доброслободская, д. 5, помещ. I, эт./ком. 2/17д Телефон: +7 (495) 967-66-50 E-mail: lanit@lanit.ru

Web-сайт: www.lanit.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1191

Регистрационный № 88613-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Метеостанции автоматические КАЙПОС

Метеостанции автоматические КАЙПОС (далее - метеостанции КАЙПОС) предназначены для автоматических измерений метеорологических параметров: температуры и относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества атмосферных осадков, температуры и влажности почвы.

К настоящему типу средств измерений относятся метеостанции автоматические КАЙПОС следующих исполнений: KaipoMini и Nero, отличающихся количеством измерительных каналов и способом размещения основного блока. Максимально возможное количество измерительных каналов составляет 12 шт.

Принцип действия метеостанций КАЙПОС основан на измерении метеорологических параметров первичными измерительными преобразователями (датчиками) с последующим преобразованием в цифровой код и выдачей результатов измерений на устройствах отображения.

Принцип действия датчиков основан:

• - при измерении относительной влажности воздуха - на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;

• - при измерении температуры воздуха и почвы - на зависимости электрического сопротивления платины от температуры окружающей среды;

• - при измерении скорости воздушного потока - на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения;

• - при измерении направления воздушного потока - на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота;

• - при измерении атмосферного давления - на изменении емкости конденсатора (емкостной преобразователь) в зависимости от изменения атмосферного давления;

• - при измерении количества атмосферных осадков - на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма;

• - при измерении влажности почвы - на емкостном методе измерения относительной диэлектрической проницаемости почвы. В основу работы датчиков положено свойство конденсатора изменять свою ёмкость при изменении диэлектрической проницаемости, т.е. при изменении состава диэлектрика - смеси почвы с водой.

Конструктивно метеостанции построены по блочному принципу. Метеостанции состоят из основного блока, солнечной панели, блока датчиков, дополнительного и вспомогательного оборудования.

Основной блок состоит из преобразователей измерительных (контроллеров) со встроенным микропроцессором, модуля передачи данных, линий связи и вспомогательного оборудования.

Блок датчиков состоит из первичных измерительных преобразователей метеорологических параметров (датчиков): датчика температуры и относительной влажности воздуха, датчика скорости воздушного потока (анемометра), датчика направления воздушного потока, осадкомера челночного типа, датчика температуры и влажности почвы, датчика температуры почвы, датчика солнечной радиации. Датчики подключаются к основному блоку при помощи линий связи.

Модуль передачи данных состоит из различного вспомогательного оборудования необходимого для обеспечения связи между метеостанцией КАЙПОС и удаленными пользователями.

Нанесение знака поверки на метеостанции КАЙПОС не предусмотрено. Серийный номер, в виде цифрового обозначения, состоящий из десяти арабских цифр, наносится на корпус основного блока метеостанции КАЙПОС исполнения KaipoMini и на металлическую опору метеостанции КАЙПОС исполнения Nero в виде этикетки.

Пломбирование предусмотрено и осуществляется с помощью винтов на корпусе основного блока метеостанции КАЙПОС.

Общий вид метеостанции КАЙПОС с указанием места нанесения серийного номера, знака утверждения типа и место пломбирования представлены на рисунке 1.

Место нанесения серийного номера и знака утверждения

пломбирования

1) датчик скорости воздушного потока; 2) датчик направления воздушного потока;

3) датчик температуры и относительной влажности воздуха;

4) осадкомер челночного типа; 5) датчик солнечной радиации; 6) датчик температуры и влажности почвы; 7) датчик температуры почвы 8) солнечная панель

Рисунок 1 - Общий вид метеостанции КАЙПОС с указанием места нанесения серийного номера, знака утверждения типа и места пломбирования

Метеостанции КАЙПОС имеют встроенное программное обеспечение «meteo_7d2916c4df78», которое обеспечивает сбор, обработку информации, проверку состояния и настройку метеостанций КАЙПОС.

Метеостанции КАЙПОС передают данные на веб-платформу «Agrokeep», предназначенную для отображения и хранения результатов измерений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на корпус основного блока в виде этикетки рядом с серийным номером, на титульный лист руководства по эксплуатации 26.51.12-002-29621444-2021 РЭ и паспорта 26.51.12-002-29621444-2021 ПС типографским способом.

Таблица 5 - Комплектность метеостанции КАЙПОС

приведены в документе 26.51.12-002-29621444-2021 РЭ «Метеостанции автоматические КАЙПОС. Руководство по эксплуатации» в разделе 2 «Использование по назначению».

Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19 ноября 2024 г. № 2712;

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2415;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1-10"¹ до 1^10⁷ Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

26.51.12-002-29621444-2021 ТУ «Метеостанции автоматические КАЙПОС. Технические условия».

Общество с ограниченной ответственностью «КАЙПОС» (ООО «КАЙПОС») ИНН 2311205903

Юридический адрес: 350047, г. Краснодар, ул. Круговая, д. 41

Телефон (факс): +7 918 96 95 888 E-mail: info@kaipos.ltd

Web-сайт: https://kaipos.ltd/

Общество с ограниченной ответственностью «КАЙПОС» (ООО «КАЙПОС») ИНН 2311205903

Юридический адрес: 350047, г. Краснодар, ул. Круговая, д. 41

Адрес места осуществления деятельности: 350047, г. Краснодар, ул. 4-я Линия 116, оф. 8

Телефон (факс): +7 918 96 95 888

E-mail: info@kaipos.ltd

Web-сайт: https://kaipos.ltd/

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

МИНИСТЕРСТВО ПРО11ЫШЛЕННОСГИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утве^ден^1х типах средств измерений

В соответствии с дминистративным регламентом по предоставлени Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типа средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

  Е.Р. азаренко

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

Р Е Е

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »             2025 г. №

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
