УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1203
Лист № 1
Всего листов 12
Регистрационный № 79028-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-аппаратные wiSLA
Назначение средства измеренийКомплексы программно-аппаратные wiSLA (далее - комплексы) предназначены для измерений продолжительности сеанса передачи данных и количества переданной (принятой) информации (данных) при тестировании сетей передачи данных.
Описание средства измеренийПринцип действия комплексов основан на формировании тестовых пакетов с цифровой информацией, отправке пакетов в сеть передачи данных, приеме пакетов из сети и анализе их с целью измерений параметров передачи цифровой информации через сеть передачи данных.
Конструктивно аппаратная часть комплекса состоит из измерительных зондов wiProbe (далее - зонды), размещаемых на узлах сети передачи данных. Специальное программное обеспечение (далее - ПО) wiSLA 2.0 (well integrated SLA 2.0) осуществляет мониторинг состояния и управление работой комплексов, обработку и хранение данных, полученных в результате проводимых измерений.
Зонды выпускаются в модификациях, обозначаемых wiProbe WPE-xxx, где ххх -числовой код модификации. Зонды выпускаются в различных конструктивных исполнениях, цветовых оформлениях и вариантах электропитания. Конструктивное исполнение, цветовое оформление и тип электропитания не затрагивают внутреннюю архитектуру и технические характеристики зондов и не влияют на их метрологические характеристики. Комплексы обеспечивают проведение измерений на сетях передачи данных с электрическими и оптическими интерфейсами Ethernet со скоростями до 100 Гбит/с.

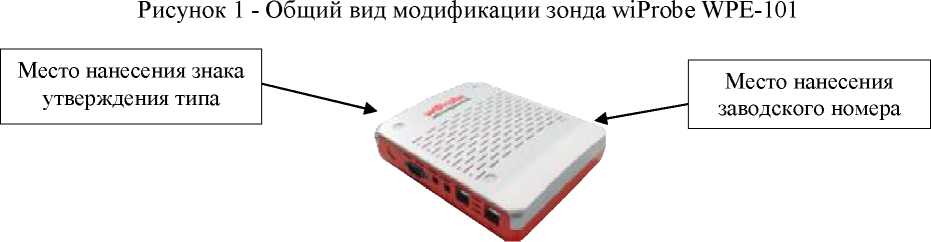

Общий вид зондов в модификациях от wiProbe WPE-101 до wiProbe WPE-120 приведен на рисунках 1-20.
Схема пломбировки от несанкционированного доступа представлена на рисунке 21.
Место нанесения знака утверждения типа

Место нанесения заводского номера

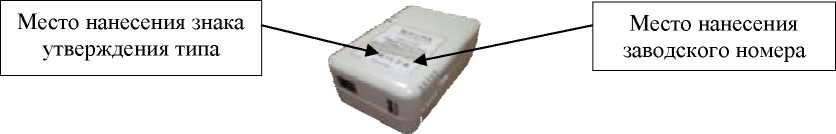

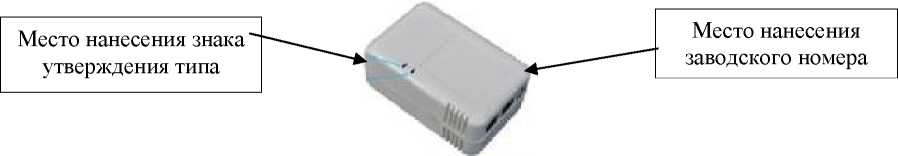

a - настольное исполнение вариант 1

b - настольное исполнение вариант 2
Место нанесения знака
утверждения типа

Место нанесения заводского номера
c - настольное исполнение вариант 3

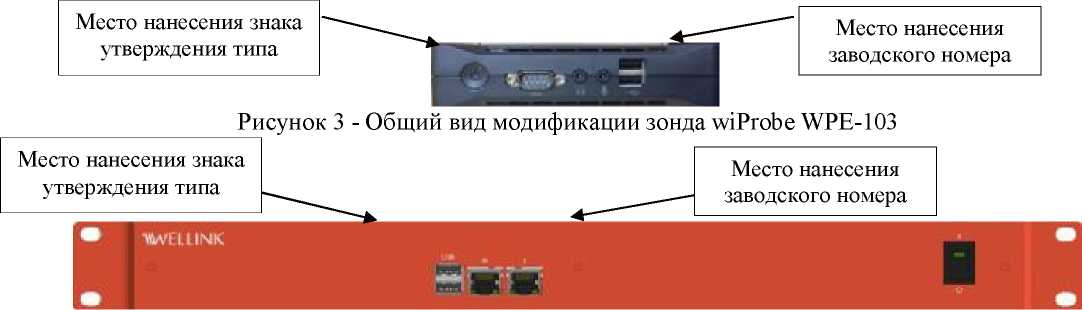

Рисунок 2 - Общий вид модификации зонда wiProbe WPE-102

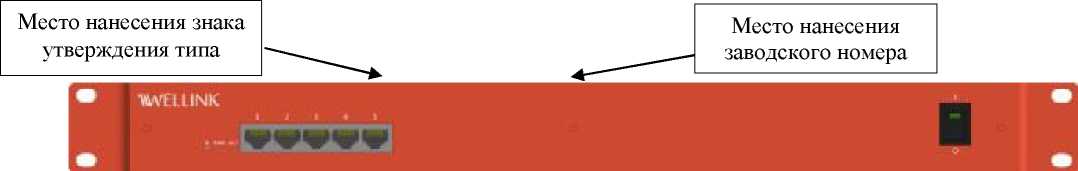

Рисунок 4 - Общий вид модификации зонда wiProbe WPE-104

Рисунок 5 - Общий вид модификации зонда wiProbe WPE-105
Место нанесения знака
утверждения типа

Место нанесения заводского номера

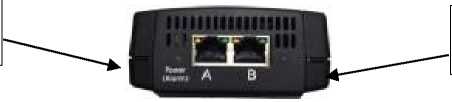

Рисунок 6 - Общий вид модификации зонда wiProbe WPE-106

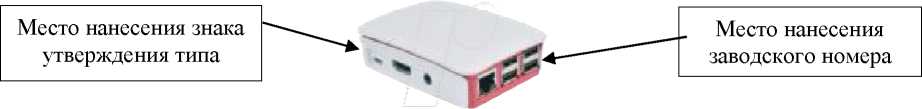

Рисунок 7 - Общий вид модификации зонда wiProbe WPE-107

Рисунок 8 - Общий вид модификации зонда wiProbe WPE-108

Рисунок 9 - Общий вид модификации зонда wiProbe WPE-109
Место нанесения знака
утверждения типа

Место нанесения заводского номера
a) настольное исполнение в пластиковом корпусе
Место нанесения знака
утверждения типа

Место нанесения заводского номера
b) настольное исполнение в металлическом корпусе
Место нанесения знака
утверждения типа
Место нанесения заводского номера

Место нанесения знака
• TWEILINK, | |
Л ■ |
c) исполнение для установки одного зонда в стойку 19"
утверждения типа
Место нанесения заводского номера

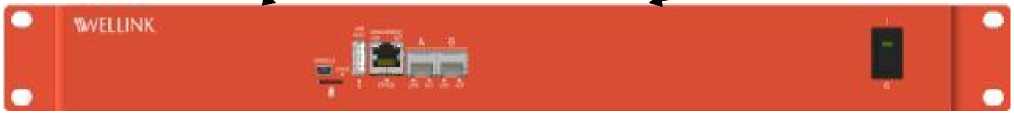

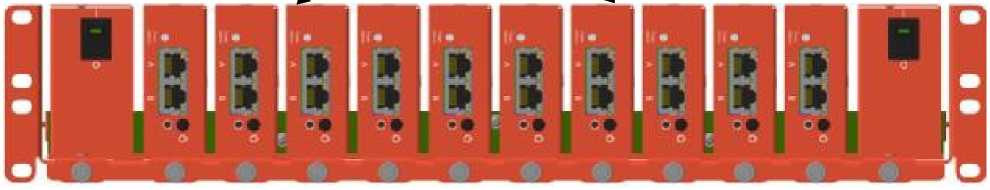

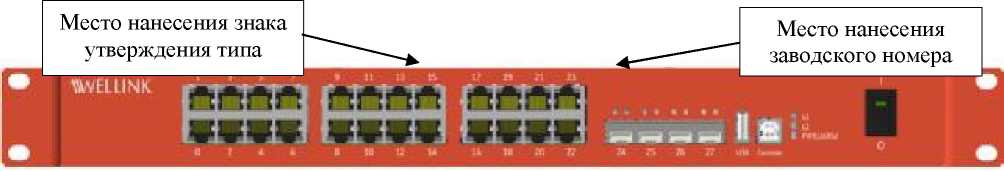

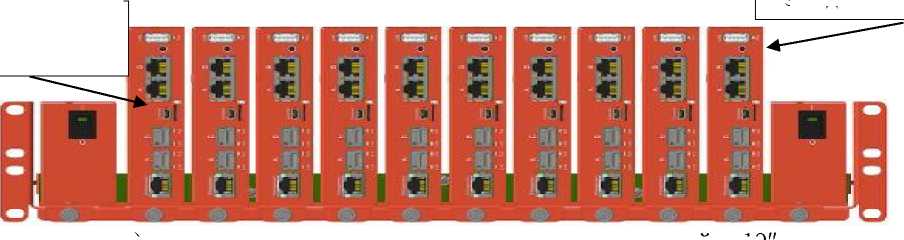

d) исполнение для установки нескольких зондов в стойку 19" Рисунок 10 - Общий вид модификации зонда wiProbe WPE-110
Место нанесения знака
утверждения типа

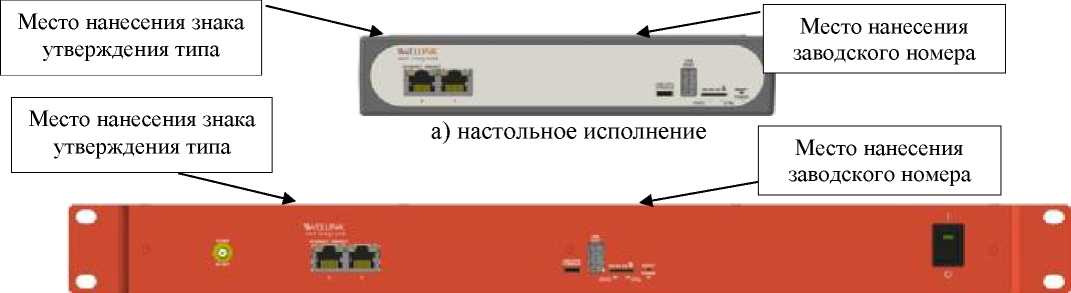

а) настольное исполнение
Место нанесения заводского номера
Место нанесения знака
утверждения типа
Место нанесения заводского номера

b)
исполнение для установки одного зонда в стойку 19"
Место нанесения заводского номера
Место нанесения знака утверждения типа

c) исполнение для установки нескольких зондов в стойку 19

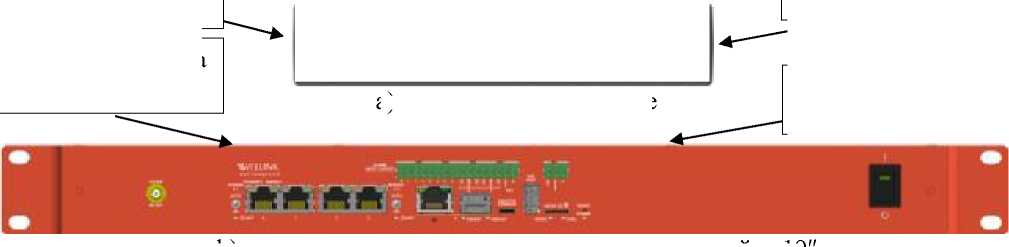

Рисунок 11 - Общий вид модификации зонда wiProbe WPE-111

b) исполнение для установки одного зонда в стойку 19

Рисунок 12 - Общий вид модификации зонда wiProbe WPE-112
Место нанесения знака
утверждения типа
Место нанесения знака
утверждения типа
Место нанесения заводского номера
Место нанесения заводского номера

b) исполнение для установки одного зонда в стойку 19

a) настольное исполнение
Рисунок 13 - Общий вид модификации зонда wiProbe WPE-113

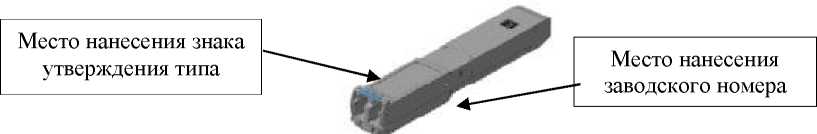

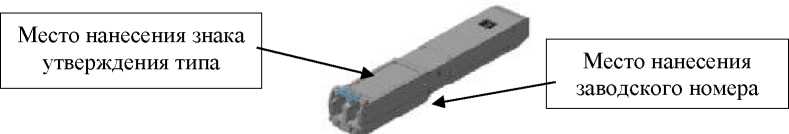

Рисунок 15 - Общий вид модификации зонда wiProbe WPE-115


Рисунок 17 - Общий вид модификации зонда wiProbe WPE-117
Место нанесения заводского номера
Место нанесения знака утверждения типа

а) настольное исполнение
Место нанесения заводского номера
Место нанесения знака утверждения типа

Рисунок 18 - Общий вид модификации зонда wiProbe WPE-118
b) исполнение для установки одного зонда в стойку 19"

Рисунок 19 - Общий вид модификации зонда wiProbe WPE-119
Место нанесения заводского номера

Рисунок 20 - Общий вид модификации зонда wiProbe WPE-120
Место нанесения знака утверждения типа
• |
; WLLI^hC |
1 |
□ | |
1 |
, ж с ' | |||
• |
1 |

Место пломбировки

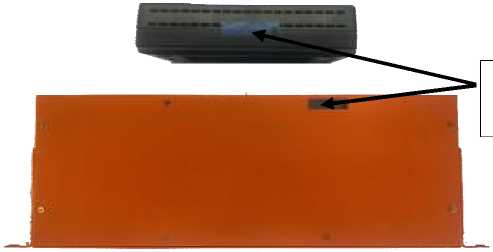

Рисунок 21 - Схема пломбировки зондов от несанкционированного доступа
Заводской номер, состоящий из арабских цифр и букв латинского алфавита, наносится на этикетку, выполненную типографским способом, на переднюю или заднюю панель комплекса в виде наклейки. Формат нанесения заводского номера буквенно-цифровой.
Нанесение знака поверки на корпус приборов не предусмотрено.
Программное обеспечениеВстроенное ПО wiSLA с управляющими функциями состоят из аппаратной части, зондов с установленным ПО SLAMON, размещаемых на узлах сети передачи данных и специального ПО wiSLA 2.0 (well integrated SLA 2.0), которое осуществляет мониторинг состояния и управление работой wiSLA, обработку и хранение данных, полученных в результате проводимых измерений. ПО wiSLA 2.0 (well integrated SLA 2.0) устанавливается на универсальный внешний персональный компьютер. ПО SLAMON осуществляет отправку полученных результаты измерений в ПО wiSLA 2.0 (well integrated SLA 2.0).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 -
данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
wiSLA 2.0 (well integrated SLA 2.0) |
SLAMON |
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
не ниже 1.0 |
Цифровой идентификатор ПО |
- |
- |
Метрологические и технические характеристики
Таблица 2 -
Наименование характеристики |
Значение |
Диапазон измерений продолжительности сеанса передачи данных, с |
от 1 до 86400 |
Пределы допускаемой абсолютной погрешности измерений продолжительности сеанса передачи данных, с |
±0,2 |
Диапазон измерений количества переданной (принятой) информации (данных), байт |
от 1 до 1012 |
Пределы допускаемой абсолютной погрешности измерений количества переданной (принятой) информации (данных), байт: К < 10 Мбайт К > 10 Мбайт |
10 10-4 • К* |
* где К - количество передаваемой информации (данных) в байтах |
Таблица 3 - Основные технические характеристики
_________Наименование характеристики________ Напряжение питания модификаций зондов:_______
Значение
220 В переменного тока частотой 50 Гц
- wiProbe WPE-101, wiProbe WPE-102, wiProbe WPE-103, wiProbe WPE-106, wiProbe WPE-107, wiProbe WPE-108, wiProbe WPE-109
- wiProbe WPE-104, wiProbe WPE-105
220 В переменного тока частотой
50 Гц или от 36 до 72 В постоянного
тока
- wiProbe WPE-110 настольное исполнение в пластиковом корпусе, настольное исполнение в металлическом корпусе
220 В переменного тока частотой 50 Гц
220 В переменного тока частотой 50 Гц или от 36 до 72 В постоянного тока
220 В переменного тока частотой 50 Гц
220 В переменного тока частотой
исполнение для установки одного зонда в стойку 19"; исполнение для установки нескольких зондов в стойку 19"_______________________________________________________
Напряжение питания модификаций зондов:____________
- wiProbe WPE-111
настольное исполнение в металлическом корпусе
исполнение для установки одного зонда в стойку 19";
Наименование характеристики |
Значение |
исполнение для установки нескольких зондов в стойку |
50 Гц или от 36 до 72 В постоянного |
19" |
тока |
- wiProbe WPE-112 | |
настольное исполнение в пластиковом корпусе |
220 В переменного тока частотой 50 |
Гц | |
настольное исполнение в металлическом корпусе | |
220 В переменного тока частотой 50 Гц | |
или от 36 до 72 В постоянного тока | |
- wiProbe WPE-113 | |
настольное исполнение в пластиковом корпусе |
220 В переменного тока частотой 50 |
Гц | |
настольное исполнение в металлическом корпусе | |
220 В переменного тока частотой 50 | |
Гц или от 36 до 72 В постоянного тока | |
- wiProbe WPE-114, wiProbe WPE-115, wiProbe WPE- | |
116, wiProbe WPE-117 |
3,3 В постоянного тока |
- wiProbe WPE-118, wiProbe WPE-119, wiProbe WPE-120 |
220 В переменного тока частотой 50 |
Гц или от 36 до 72 В постоянного тока | |
Габаритные размеры модификаций зондов, мм, не более | |
- wiProbe WPE-101 | |
настольное исполнение вариант 1 | |
ширина |
56 |
длина |
51 |
высота |
35 |
настольное исполнение вариант 2 | |
ширина |
64 |
длина |
45 |
высота |
18 |
настольное исполнение вариант 3 | |
ширина |
100 |
длина |
100 |
высота |
20 |
- wiProbe WPE-102 | |
ширина |
130 |
длина |
145 |
высота |
35 |
- wiProbe WPE-103 | |
ширина |
130 |
длина |
145 |
высота |
35 |
- wiProbe WPE-104 | |
ширина |
482,6 |
длина |
202,5 |
высота |
43,7 |
- wiProbe WPE-105 | |
ширина |
482,6 |
длина |
252,5 |
высота |
43,7 |
Наименование характеристики |
Значение |
- wiProbe WPE-106 | |
ширина |
156 |
длина |
185 |
высота |
52 |
- wiProbe WPE-107 | |
ширина |
97 |
длина |
70 |
высота |
25 |
- wiProbe WPE-108 | |
ширина |
110 |
длина |
70 |
высота |
45 |
- wiProbe WPE-109 | |
ширина |
110 |
длина |
70 |
высота |
45 |
- wiProbe WPE-110 | |
настольное исполнение в пластиковом корпусе | |
ширина |
154 |
длина |
84 |
высота |
38 |
настольное исполнение в металлическом корпусе | |
ширина |
152 |
длина |
75 |
высота |
30 |
исполнение для установки одного зонда в стойку 19" | |
ширина |
482,6 |
длина |
202,5 |
высота |
43,7 |
исполнение для установки нескольких зондов в стойку | |
19" | |
ширина |
482,6 |
длина |
201,5 |
высота |
88,4 |
- wiProbe WPE-111 настольное исполнение в | |
металлическом корпусе | |
ширина |
162 |
длина |
116 |
высота |
31 |
исполнение для установки одного зонда в стойку 19" | |
ширина |
482,6 |
длина |
202,5 |
высота |
43,7 |
исполнение для установки нескольких зондов в стойку | |
19" | |
ширина | |
длина |
482,6 |
высота |
201,5 |
- wiProbe WPE-112 |
128,5 |
настольное исполнение в пластиковом корпусе | |
ширина |
200 |
длина |
130 |
высота |
42,5 |
Наименование характеристики |
Значение |
исполнение для установки одного зонда в стойку 19" | |
ширина |
482,6 |
длина |
203,5 |
высота |
43,7 |
- wiProbe WPE-113 | |
настольное исполнение в пластиковом корпусе | |
ширина |
200 |
длина |
130 |
высота |
42,5 |
исполнение для установки одного зонда в стойку 19" | |
ширина |
482,6 |
длина |
203,5 |
высота |
43,7 |
- wiProbe WPE-114 | |
ширина |
79,8 |
длина |
13,9 |
высота |
10,8 |
- wiProbe WPE-115 | |
основной блок | |
ширина |
25 |
длина |
25 |
высота |
100 |
кабель | |
ширина |
12 |
длина |
15 |
высота |
430 |
модуль | |
ширина |
15 |
длина |
17 |
высота |
70 |
wiProbe WPE-116 | |
ширина |
79,8 |
длина |
13,9 |
высота |
10,8 |
- wiProbe WPE-117 | |
основной блок | |
ширина |
25 |
длина |
25 |
высота |
100 |
кабель | |
ширина | |
длина |
12 |
высота |
15 |
модуль |
430 |
ширина | |
длина |
15 |
высота |
17 |
- wiProbe WPE-118 |
70 |
настольное исполнение в металлическом корпусе | |
ширина |
482,6 |
длина |
203,5 |
высота |
43,7 |
Наименование характеристики |
Значение |
исполнение для установки одного зонда в стойку 19" | |
ширина |
117 |
длина |
102,5 |
высота |
41 |
- wiProbe WPE-119 | |
ширина |
482,6 |
длина |
252,5 |
высота |
43,7 |
- wiProbe WPE-120 | |
ширина |
482,6 |
длина |
300 |
высота |
43,7 |
Масса модификаций зондов, кг, не более | |
- wiProbe WPE-101, wiProbe WPE-102, wiProbe WPE-103, | |
wiProbe WPE-107, wiProbe WPE-109 |
0,3 |
- wiProbe WPE-104 |
3 |
- wiProbe WPE-105 |
3,5 |
- wiProbe WPE-106 |
0,5 |
- wiProbe WPE-108 |
0,25 |
- wiProbe WPE-110: | |
настольное исполнение в пластиковом корпусе |
0,3 |
настольное исполнение в металлическом корпусе |
0,5 |
исполнение для установки одного зонда в стойку 19" |
3 |
исполнение для установки нескольких зондов в стойку |
7 |
19" | |
- wiProbe WPE-111 | |
настольное исполнение в металлическом корпусе |
0,6 |
исполнение для установки одного зонда в стойку 19" |
3 |
исполнение для установки нескольких зондов в стойку |
8,5 |
19" | |
- wiProbe WPE-112 | |
настольное исполнение в пластиковом корпусе |
0,500 |
исполнение для установки одного зонда в стойку 19" |
3 |
- wiProbe WPE-113 | |
настольное исполнение в пластиковом корпусе |
0,500 |
исполнение для установки одного зонда в стойку 19" |
3 |

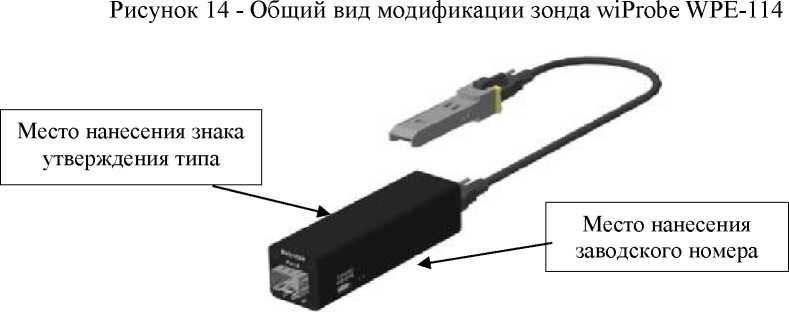

- wiProbe WPE-114 |
0,1 |
- wiProbe WPE-115 |
0,2 |

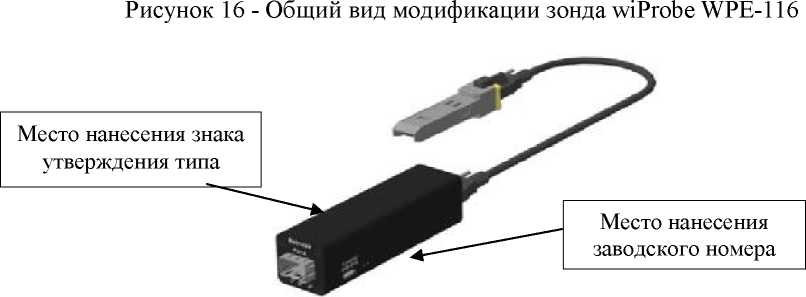

- wiProbe WPE-116 |
0,1 |
- wiProbe WPE-117 |
0,2 |
- wiProbe WPE-118 | |
настольное исполнение в металлическом корпусе |
3 |
исполнение для установки одного зонда в стойку 19" |
0,5 |
- wiProbe WPE-119 |
3 |
- wiProbe WPE-120 |
3 |
Условия эксплуатации:
|
от 0 до +55 от 10 до 80 от 84 до 106,7 (от 630 до 800) |
наносится на переднюю или заднюю панель комплекса в виде наклеиваемой этикетки и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность комплекса
Наименование |
Обозначение |
Количество |
Комплекс программно-аппаратный wiSLA выбранной модификации |
- |
1 шт. |
Кабель Ethernet |
- |
1 шт. |
CD-диск с ПО и документацией |
- |
1 шт. |
Методика поверки |
- |
1 шт. |
Руководство по эксплуатации |
ЛВЕТ.425760.002 РЭ |
1 шт. |
приведены в разделе 4 «Использование по назначению» документа ЛВЕТ.425760.002 РЭ «Комплексы программно-аппаратные wiSLA. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объёмов (количества) цифровой информации (данных), передаваемых по каналам интернет и телефонии;
ЛВЕТ.425760.120 ТУ «Комплексы программно-аппаратные wiSLA. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «НТЦ Веллинк» (ООО «НТЦ Веллинк») ИНН 7743103440
Адрес: 125212, г. Москва, ул. Выборгская, д. 16, стр. 1
Юридический адрес: 125130, г. Москва, Старопетровский пр-д, д. 7А, стр. 4
Телефон (факс): +7 (495) 374-66-78
E-mail: info@wellink.ru
Web-сайт: www.wellink.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1203
Лист № 1
Всего листов 3
Регистрационный № 36805-15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Капсюли микрофонные конденсаторные МК-233
Назначение средства измеренийКапсюли микрофонные конденсаторные МК-233 (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в составе электроакустической аппаратуры.
Описание средства измерений
Конструктивно капсюль состоит из разборного корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Мембрана и неподвижный электрод электрически изолированы друг от друга и являются обкладками конденсатора. Чувствительным элементом является мембрана. На неподвижный электрод капсюля через предусилитель от блока питания подают постоянное поляризующее напряжение 200 В, необходимое для работы капсюля.
Принцип действия капсюлей основан на преобразовании колебаний звукового давления мембраны в электрические колебания. Под ёмкость капсюля изменяется и приводит к обкладках конденсатора, пропорционального и резьба посадочных мест удовлетворяют
в воздухе с помощью легкой подвижной воздействием колебаний звукового давления появлению напряжения переменного тока на звуковому давлению. Габаритные размеры требованиям стандарта МЭК 61094-4, что позволяет использовать при работе приборы и оборудование зарубежного производства.
Конструктивно в соответствии с ГОСТ 27.003-90 капсюли относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.
Пломбирование капсюлей не предусмотрено. Нанесение знака об утверждении типа средств измерений на корпус капсюля не предусмотрено.
Заводской номер гравируется на внутреннюю часть корпуса. Формат заводского номера - числовой.
Знак поверки наносится на свидетельство о поверке.

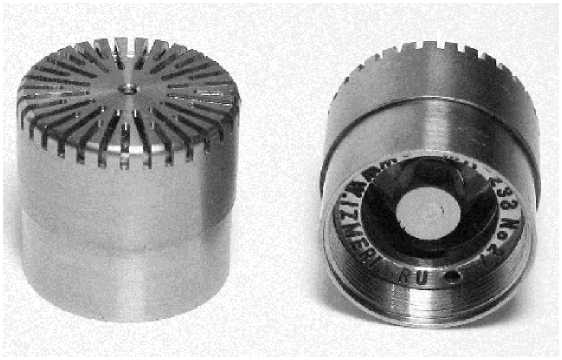

Внешний вид капсюлей приведен на рисунке 1.

Рисунок 1
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальный уровень чувствительности по холостому ходу в свободном звуковом поле на частоте 250 Гц, дБ отн. 1 В/Па |
-37±1,5 |
Пределы допускаемого отклонения уровня чувствительности по холостому ходу в свободном поле при падении звуковой волны под углом 0° к главной оси капсюля от уровня чувствительности на частоте 250 Гц, дБ: - в диапазоне частот от 1,25 до 1,6 Гц |
от -6 до -1 |
- в диапазоне частот свыше 1,6 до 3,15 Гц |
от -4 до -0,5 |
- в диапазоне частот свыше 3,15 до 20 Гц |
от -2 до +0,5 |
- в диапазоне частот свыше 20 до 4000 Гц |
±0,5 |
- в диапазоне частот свыше 4000 до 5000 Гц |
±0,75 |
- в диапазоне частот свыше 5000 до 6300 Гц |
±1 |
- в диапазоне частот свыше 6300 до 8000 Гц |
±1,25 |
- в диапазоне частот свыше 8000 до 10000 Гц |
±1,5 |
- в диапазоне частот свыше 10000 до 12500 Гц |
±1,75 |
- в диапазоне частот свыше 12500 до 40000 Гц |
±2 |
Нижняя граничная частота по уровню -3 дБ в диапазоне частот, Гц |
от 0,8 до 2,8 |
Верхний предел динамического диапазона по звуковому давлению при коэффициенте нелинейных искажений не более 4 %, дБ отн. 20 мкПа, не менее |
160 |
Уровень собственных шумов, дБ (А), не более |
30 |
Коэффициент влияния атмосферного давления на уровень чувствительности на частоте 250 Гц при изменении атмосферного давления, дБ/кПа |
-0,01±0,005 |
Коэффициент влияния температуры на уровень чувствительности на частоте 250 Гц при изменении температуры окружающего воздуха, дБ/град |
±0,01 |
Таблица 2 - Технические
Наименование характеристики |
Значение |
Габаритные размеры, мм:
|
(13,2±0,02) 12,6 |
Масса, г, не более |
8 |
Рабочие условия эксплуатации:
|
от -10 до +55 от 10 до 90 от 90 до 110 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность
Обозначение |
Количество |
Примечание |
Капсюль микрофонный конденсаторный МК-233 |
1 шт. |
в футляре |
Руководство по эксплуатации |
1 экз. | |
Паспорт |
1 экз. |
«Капсюль
условия
приведены в разделе 5 «Подготовка к работе» документа ИМ5.843.001РЭ микрофонный конденсаторный МК-233. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийКапсюли микрофонные конденсаторные МК-233. Технические 4277-008-27199633-2007.
ИзготовительОбщество с ограниченной ответственностью «Измеритель» (ООО «Измеритель») ИНН 6154039055
Юридический (почтовый) адрес: 347900, Ростовской обл., г. Таганрог, Биржевой спуск, д. 8А
Телефон: (8634) 38-33-00, 31-20-38
Факс: (8634) 31-07-02
E-mail: info@izmeri.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: (495) 526-63-00
Е-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1203
Лист № 1
Всего листов 5
кислородомеры) растворенного в
Регистрационный № 45164-10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Кислородомеры промышленные АТЛАНТ 3100
Назначение средства измеренийКислородомеры промышленные АТЛАНТ 3100 (далее -предназначены для измерения концентрации молекулярного кислорода, контролируемой среде и температуры контролируемой среды.
Описание средства измеренийПринцип действия кислородомеров основан на измерении тока деполяризации, возникающего в результате диффузии молекулярного кислорода из анализируемой среды к поверхности катода через газопроницаемую мембрану, где протекает реакция его электрохимического восстановления.
Кислородомеры выпускаются в двух модификациях:
АТЛАНТ 3101 - для работы с одним гидроблоком
АТЛАНТ 3102 - для работы одновременно с двумя гидроблоками и дополнительной возможностью определения разности или отношения параметров контролируемой среды.
Кислородомеры состоят из блока измерительного и гидроблока с измерительной ячейкой (двух гидроблоков для 3102).
Блок измерительный выпускается в корпусе для щитового или навесного монтажа. Элементы схемы блока измерительного смонтированы на съемных печатных платах. Гидроблок состоит из пробоотборного устройства и защитного корпуса, в котором размещена мембранная амперометрическая ячейка со встроенным в неё термодатчиком.
Внешний вид измерительного блока кислородомера, с указанием мест размещения знака утверждения типа, заводского номера и пломбирования от несанкционированного доступа, а также внешний вид гидроблока с измерительной ячейкой представлен на рисунках 1 и 2.
Заводской номер наносится на этикетку, выполненную типографским способом, на боковую панель гидроблока в виде наклейки. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на корпус кислородомеров не предусмотрено.
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Пломбировка от несанкционированного доступа

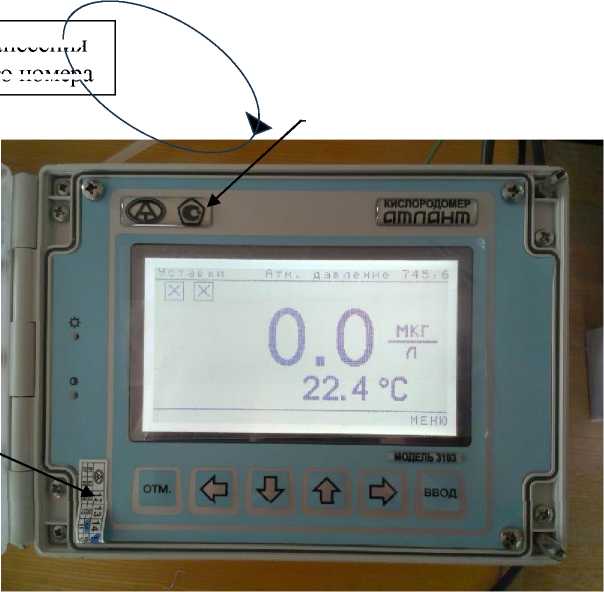

Рисунок 1 - Внешний вид измерительного блока кислородомера, с указанием мест размещения знака утверждения типа, заводского номера и пломбирования от несанкционированного доступа
Место нанесе ния
заводского но мера

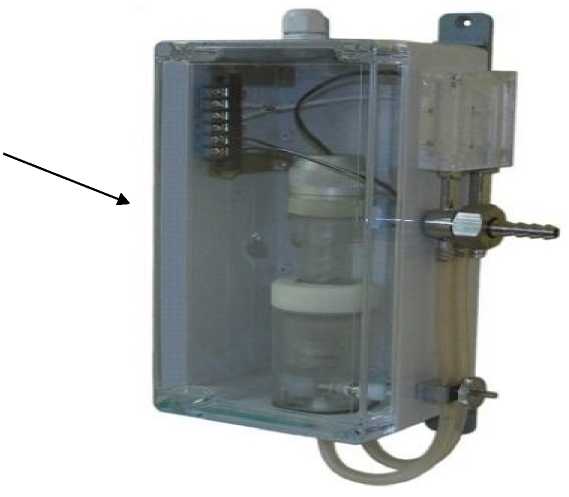

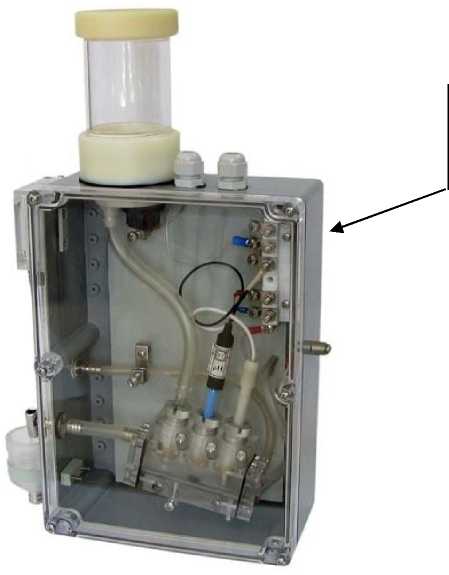

Рисунок 2 - Внешний вид гидроблока с измерительной ячейкой, с указанием места размещения заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений концентрации молекулярного кислорода, растворенного в контролируемой среде, мкг/дм3 |
от 0 до 20 000 |
Пределы допускаемой основной относительной погрешности измерения концентрации растворенного кислорода при температуре контролируемой среды (20 + 0,2) °С и температуре окружающей среды (20 + 5) "С, % |
+(4,0 + 0,03^С*) |
Предел допускаемой дополнительной погрешности измерения концентрации растворенного кислорода при изменении температуры контролируемой среды на каждые + 10 °C в диапазоне температур от плюс 1 до плюс 60 °C не превышает предела допускаемой основной относительной погрешности. | |
Предел допускаемой дополнительной погрешности измерения концентрации растворенного кислорода при изменении температуры окружающей среды на каждые + 10 °C в диапазоне температур от минус 10 до плюс 50 °C не превышает 0,5 предела допускаемой основной относительной погрешности. | |
Диапазон измерений температуры контролируемой среды, "С |
от 0 до +80 |
Пределы допускаемой абсолютной погрешности измерения температуры, оС |
+0,3 |
*где С - измеренное значение, мкг/дм3 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, не более, мм: | |
- блок измерительный щитовой | |
высота |
250 |
ширина |
200 |
глубина |
160 |
- блок измерительный настенный | |
высота |
200 |
ширина |
225 |
глубина |
250 |
- гидроблок | |
высота |
110 |
ширина |
170 |
глубина |
240 |
Масса, не более, кг: | |
блок измерительный щитовой |
2,4 |
блок измерительный настенный |
2,4 |
гидроблок |
1,9 |
Рабочие условия применения: | |
температура окружающего воздуха, °С |
от -10 до +50 |
температура контролируемой жидкости, °С |
от +1 до +60 |
относительная влажность при температуре 35 °С, % |
95 |
атмосферное давление, кПа |
от 66 до 106,7 |
Наименование характеристики |
Значение |
Электропитание осуществляется от сети переменного тока: напряжение, В частота, Гц |
от 187 до 242 от 30,6 до 39,6 В от 48 до 52 |
Потребляемая мощность, не более, В^А |
20 |
Таблица 3 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка на отказ, не менее, ч |
20 000 |
Средний срок службы, не менее, лет |
10 |
наносится на титульный лист руководства по эксплуатации АТО 301.00.000 РЭ типографским или иным способом и на лицевую панель измерительного блока (шильдик) - в виде оттиска каучукового клейма.
Комплектность средства измеренийТаблица 4 - Комплектность кислородомеров
Наименование |
Обозначение документа |
Примечание |
Кислородомер АТ ЛАНТ 3101: |
АТВР 414313.301 | |
1 Блок измерительный
|
АТВР 414313.301.02.00 АТВР 414313.301.02.01 | |
2 Гидроблок |
АТВР 414313.301.01 ГП | |
3 Комплект запасных частей и принадлежностей (ЗИП) |
АТВР 414313.301.05 ЗИ | |
4 Формуляр |
АТВР 414313.301.00ФО | |
5 Методика поверки |
- |
Допускается один (несколько) экземпляр(ов) на группу приборов |
6 Руководство по эксплуатации |
АТВР 414313.301 РЭ | |
Кислородомер АТЛАНТ 3102: |
АТВР 414313.302 | |
1 Блок измерительный | ||
- щитовой |
АТВР 414313.302.02.00 | |
- настенный |
АТВР 414313.302.02.01 | |
2 Гидроблок |
АТВР 414313.301.01 ГП | |
3 Комплект запасных частей и принадлежностей (ЗИП) |
АТВР 414313.302.05 ЗИ | |
4 Формуляр |
АТВР 414313.302.00ФО | |
5 Методика поверки |
- |
Допускается один (несколько) экземпляр(ов) на группу приборов |
6 Руководство по эксплуатации |
АТВР 414313.301 РЭ |
414313.301 РЭ
приведены в разделе 2 «Использование по назначению» документа АТВР «Кислородомеры промышленные АТЛАНТ 3100. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 22018-84. Анализаторы растворенного в воде кислорода амперометрические ГСП. Общие технические требования;
ТУ 4215-301-75220044-2010 «Кислородомеры промышленные АТЛАНТ 3100. Технические условия».
ИзготовительАкционерное общество «АТРЭКО» (АО «АТРЭКО») ИНН 5040093829
Адрес: 140104, Московская обл., г. Раменское, ул. 100-й Свирской дивизии, д. 11 Юридический адрес: 143930, Московская обл., г. Балашиха, мкр. Салтыковка, квартал Акатово, д. 12Б, эт. 1, оф. 2
Тел./факс: (495) 785-84-49
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: (495) 526-63-00
Е-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» июня 2025 г. № 1203
Лист № 1
Всего листов 5
Регистрационный № 45165-10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
pH-метры промышленные АТЛАНТ 2101
Назначение средства измеренийpH-метры промышленные АТЛАНТ 2101 (далее - pH-метры) предназначены для потенциометрических измерений показателя активности ионов водорода (pH) и температуры анализируемой воды и водных растворов, не вызывающих коррозии нержавеющей стали и не разрушающих материалы конструкции датчиков.
Описание средства измеренийПринцип работы pH-метров основан на измерении электродвижущей силы (ЭДС) между измерительным и вспомогательным электродами, входящими в состав датчика, с последующим автоматическим вычислением параметров контролируемой среды (pH, T).
pH-метры состоят из соединенных кабелем блока измерительного (БИ) и датчика. БИ выпускается в корпусе для монтажа на щите или на стене. Элементы схемы БИ смонтированы на съемных печатных платах. В зависимости от заказа pH-метры комплектуются четырьмя типами датчиков: проточный, магистральный, погружной, «циклон». Программное обеспечение pH-метров имеет разветвленный вид, при этом программный интерфейс и клавиатура управления позволяют, следуя информации на табло, осуществлять различные виды настроек и калибровок.
По защищенности от воздействия окружающей среды pH-метры имеют степень защиты IP65 по ГОСТ 14254-96.
По устойчивости к климатическим воздействиям pH-метры соответствуют исполнению УХЛ категории размещения 3.1 по ГОСТ 15150-69.
pH-метры
По способу защиты человека от поражения электрическим током соответствуют классу 01 ГОСТ 12.2.007.0-75.
изделиями
pH-метры являются восстанавливаемыми ремонтопригодными многократного пользования.
заводского
схема пломбировки от несанкционированного доступа приведены на
Внешний вид pH-метров, место нанесения знака утверждения типа, номера, а также рисунках 1 и 2.
Заводской номер наносится на этикетку, выполненную типографским способом, на заднюю крышку pH-метров в виде наклейки. Формат нанесения заводского номера цифровой.
Нанесение знака поверки на корпус pH-метров не предусмотрено.

Место нанесения

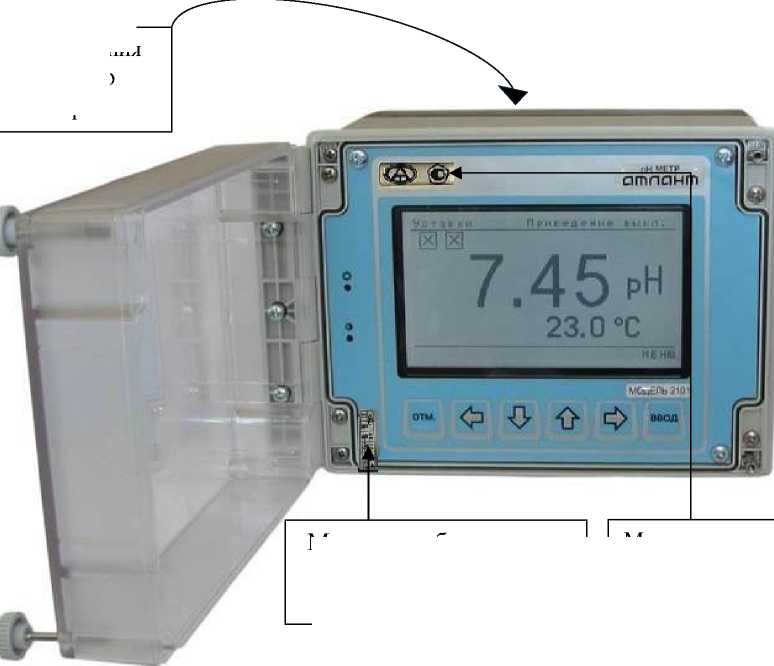

Рисунок 1 - Внешний вид pH-метров, место нанесения знака утверждения типа, заводского номера, а также схема пломбировки от несанкционированного доступа
знака
утверждения
Место пломбирования от несанкционированного доступа
Место нанесения заводского номера

Место нанесения
Рисунок 2 - Внешний вид pH-метров, место нанесения заводского номера
заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений:
|
от 0,00 до 14,00 от 0 до 100 |
Пределы допускаемой основной абсолютной погрешности измерений рН при температуре 20°С |
±0,05 |
Пределы допускаемой дополнительной абсолютной погрешности измерений рН:
плюс 50°С;
|
±0,01 ±0,02 ±0,01 ±0,01 |
Пределы допускаемой абсолютной погрешности измерений температуры контролируемой среды, °С |
±0,5 |
Диапазон измерений ЭДС, мВ |
от -2500 до +2500 |
Пределы допускаемой абсолютной погрешности измерений ЭДС при температуре (20±0,5)°С, мВ |
±2 |
Таблица 2 - Технические
Наименование характеристики |
Значение |
рН-метры обеспечивают автоматическое приведение результатов измерений к выбранной температуре контролируемой среды в диапазоне температур, °С |
от +5 до +60 |
Питание рН-метры от сети однофазного переменного тока
|
от 187 до 242 или от 30,6 до 39,6 от 48 до 52 |
Потребляемая мощность, не более, В • А |
20 |
Габаритные размеры, мм, не более блок измерительный
длина ширина высота
длина ширина высота датчики |
250 200 160 200 225 250 в соответствии КД |
Наименование характеристики |
Значение |
Масса, кг, не более блок измерительный |
2,4 3,1 3,8 |
датчики | |
- проточный | |
- магистральный | |
- погружной |
8 |
- «циклон» |
10 |
Рабочие условия эксплуатации: параметры окружающей среды
|
от - 10 до + 50 |
не более |
95 |
- атмосферное давление, кПа |
от 66 до 106,7 |
параметры контролируемой среды - температура, °С |
от +5 до +60 |
Таблица 3 - Показатели надежности
Наименование характеристики |
Значение |
Срок службы, лет |
10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель блока измерительного плёночным изображением.
Комплектность средства измеренийТаблица 4 - Комплектность pH-метров
Наименование |
Обозначение |
Кол-во |
Примечание |
pH-метр промышленный АТЛАНТ 2101 в составе: блок измерительный |
АТВР 414318.201 |
1 шт. |
по заказу |
- щитовой |
АТВР 414318.201 БИ01 | ||
- настенный |
АТВР 414318.201 БИ02 | ||
датчик |
1 шт. |
по заказу | |
- проточный |
АТВР 414318.201.01ГП | ||
- магистральный |
АТВР 414318.201.13.00.000 | ||
- погружной |
АТВР 414318.201.14.00.000 | ||
- «циклон» |
АТВР 414318.201.12.00.000 | ||
Комплект запасных частей и принадлежности (ЗИП) |
АТВР 414318.201.ЗИ |
1 комплект | |
Руководство по эксплуатации |
АТВР 414318.201.РЭ |
1 шт. | |
Свидетельство о поверке |
1 шт. | ||
Тара транспортная |
1 шт. |
приведены в разделе 2 «Использование по назначению» документа АТВР 414318.201.РЭ «pH-метры промышленные АТЛАНТ 2101. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийТУ 4215-201-75220044-2010 «pH-метры промышленные АТЛАНТ 2101. Технические условия».
ИзготовительАкционерное общество «АТРЭКО» (АО «АТРЭКО») ИНН 5040093829.
Адрес: 140104, Московская обл., г. Раменское, ул. 100-й Свирской дивизии, д. 11 Юридический адрес: 143930, Московская обл., г. Балашиха, мкр. Салтыковка, квартал Акатово, д. 12Б, эт. 1, оф. 2
Телефон: +7 (495) 785-84-49 Факс: +7 (383) 264-43-43
E-mail: atreko@yandex.ru
Web-сайт: http://atreko.info
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Место нахождения (юридический адрес): 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон/факс: (495) 526-63-00
Е-mail: office@vniiftri.ru
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
16 июня 2025 г.
1203
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346, типов средств измерений,
средств измерений, утвержденным приказом по техническому регулированию и метрологии от п р и к а з ы в а ю:
1. Продлить срок действия утвержденных указанных в приложении, на последующие 5 лет с даты предыдущего установленного срока их действия.
окончания
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.
сведения, предоставления утвержденным приказом Российской Федерации
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
ч
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от 2025 г. №
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
1. |
Комплексы программноаппаратные |
wiSLA |
79028-20 |
Общество с ограниченной ответственностью «НТЦ Веллинк» (ООО «НТЦ Веллинк»), г. Москва |
01.09.2030 | |
2. |
pH-метры промышленные |
АТЛАНТ 2101 |
45165-10 |
Общество с ограниченной ответственностью «АТРЭКО» (ООО «АТРЭКО»), Московская обл., г. Балашиха |
28.07.2030 | |
3. |
Кислородомеры промышленные |
АТЛАНТ 3100 |
45164-10 |
Общество с ограниченной ответственностью «АТРЭКО» (ООО «АТРЭКО»), Московская обл., г. Балашиха |
20.07.2030 |

Капсюли микрофонные конденсаторные

36805-15

Общество с ограниченной ответственностью «Измеритель» (ООО «Измеритель»), г. Таганрог
19.08.2030
