УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «18» июня 2025 г. № 1207

Регистрационный № 77054-19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М»

Комплексы аппаратно-программные «АвтоУраган-ВСМ2-М» (далее - комплексы) предназначены для измерений в автоматическом режиме скорости движения транспортных средств (далее - ТС) в зоне контроля радиолокационным методом и/или по видеокадрам, а также на контролируемом участке дороги, значений текущего времени, синхронизированного с национальной шкалой времени UTC(SU), интервалов времени, текущих навигационных параметров с определением на их основе координат места расположения комплексов в плане, расстояний от разметки на дорожном полотне до ТС и между ТС, движущимися в одной полосе дороги, и автоматической фотовидеофиксации транспортных средств.

Принцип действия комплексов при измерении скорости движения ТС радиолокационным методом основан на измерении разности частоты высокочастотных сигналов радиолокационного модуля при отражении от движущихся ТС и от неподвижных объектов (эффект Доплера), как при стационарном и передвижном (работа комплексов осуществляется в неподвижном состоянии), так и при мобильном (работа комплексов осуществляется в движении, с учетом собственной скорости) размещении.

Принцип действия комплексов при измерениях скорости движения ТС по видеокадрам (при передвижном, стационарном и мобильном размещении) основан на измерениях расстояния, пройденного ТС, и интервала времени, за которое это расстояние пройдено.

Необходимость внеочередной поверки при изменении места расположения комплексов или при изменении ракурса отсутствует как для радиолокационного метода измерения скорости, так и для метода по видеокадрам.

Принцип действия комплексов при измерениях скорости движения ТС на контролируемом участке дороги основан на измерениях скорости косвенным методом - измеряется расстояние, пройденное ТС от точки фиксации в зоне контроля на въезде до точки фиксации в зоне контроля на выезде с контролируемого участка дороги, а также измеряется интервал времени между моментами фиксации ТС в зоне на въезде и в зоне контроля на выезде с контролируемого участка дороги.

Принцип действия комплексов в части измерений значений текущего интервалов времени и координат основан на параллельном приеме и обработке навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

При измерении интервалов времени комплексы могут работать как самостоятельно, так и совместно с другими комплексами. При совместной работе комплекс, имеющий в составе модуль ПО «Измерение интервалов времени», определяет интервалы времени как на основе собственных измерений, так и данных, принятых от других комплексов, с формированием пакета результирующей информации.

Принцип действия комплексов при измерениях расстояния от разметки на дорожном полотне до ТС основан на оптическом измерении расстояния от государственного регистрационного знака (далее - ГРЗ) ТС до разметки по дорожному полотну в зоне контроля.

Принцип действия комплексов при измерениях расстояния между ТС, движущимися в одной полосе дороги, основан на оптическом измерении расстояния в зоне контроля между передними (или задними) ГРЗ ТС, находящихся в одной полосе движения.

Комплексы состоят из моноблоков моделей RNC и NEXT, видеодатчиков моделей RN, VO1, VO2, VO3, VP1, VP2, а также компьютерных блоков моделей «SP-V2», «SAU», «КУВ-А» и «КУВ-А-М». Компьютерные блоки содержат промышленный компьютер, приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS, систему электропитания. Моноблоки содержат видеокамеру, промышленный компьютер, приемник глобальных спутниковых навигационных систем ГЛОНАСС/GPS, модуль управления и систему электропитания. Моноблоки отличаются характеристиками электропитания, габаритными размерами и массой. Моноблок RNC может изготавливаться в исполнении RNC*, идентичном по схемотехническому решению, но имеющему меньшую погрешность по синхронизации с национальной шкалой времени UTC(SU). Все видеодатчики содержат видеокамеру и систему электропитания, видеодатчики модели RN дополнительно содержат модуль управления и опционально плату синхронизации, видеодатчики моделей VP1 и VP2 дополнительно содержат модуль PTZ-управления. Видеодатчики и компьютерные блоки отличаются характеристиками электропитания, габаритными размерами и массой. Видеодатчики модели RN при наличии платы синхронизации отличаются от остальных видеодатчиков показателями точности присвоения временной метки видеокадру.

В состав комплексов могут входить различные комбинации составных частей, при этом обязательно наличие как минимум одного компьютерного блока в паре с любым видеодатчиком или одного моноблока.

Конструктивно моноблоки, видеодатчики и компьютерные блоки выполнены в ударопрочных влагозащищенных корпусах с установленными герметичными разъемами для подключения внешних устройств и применимы для работы на открытом воздухе, кроме компьютерных блоков моделей «SP-V2» и «SAU», которые применимы для работы только в помещении и/или в уличном обогреваемом шкафу.

Если в состав комплекса входит только один моноблок любой модели, то возможна работа в непрерывном режиме при стационарном размещении на опорах, стойках и других элементах обустройства автомобильных дорог или в течение ограниченного промежутка времени при передвижном или мобильном размещении на специальных конструкциях (штативах, треногах, вышках, на базе ТС)

Если в состав комплекса входит компьютерный блок или более одного моноблока, то возможна работа только в непрерывном режиме при стационарном размещении.

Измерения скорости движения ТС в зоне контроля радиолокационным методом производятся комплексами, имеющими в составе моноблоки любой модели и/или видеодатчики моделей RN/VO1/VO2/VO3 в паре с радиолокационными модулями любой модели.

Измерения скорости движения ТС в зоне контроля по видеокадрам производятся комплексами, имеющими в составе моноблоки любой модели и/или видеодатчики модели RN.

Возможна работа комплексов в комбинированном режиме по измерениям скорости движения ТС в зоне контроля одновременно радиолокационным методом и по видеокадрам, имеющих в составе моноблоки любой модели и/или видеодатчики модели RN в паре с радиолокационными модулями любой модели.

Измерения скорости движения ТС на контролируемом участке дороги производятся комплексами при стационарном или передвижном размещении, имеющими в составе моноблоки любой модели или видеодатчики модели RN при наличии платы синхронизации.

Измерения расстояний от разметки на дорожном полотне до ТС и между ТС, движущимися в одной полосе дороги, производятся комплексами только при стационарном размещении, имеющими в составе моноблоки любой модели и/или видеодатчики модели RN.

Составные части комплексов защищены от несанкционированного вскрытия специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпуса составных частей комплексов.

Маркировка наносится на металлизированную этикетку, расположенную на каждом компьютерном блоке и/или моноблоке, и содержит наименование комплекса, заводской номер комплекса, год изготовления, сокращенное наименование и страну изготовителя, децимальный номер технических условий, устанавливающих требования к комплексам, знак утверждения типа средства измерений и знак, удостоверяющий соответствие комплексов установленным требованиям.

Заводской номер комплексов наносится лазерной гравировкой на металлизированную этикетку в цифровом формате. Наименование, заводской номер и обозначение комплектации комплекса также указываются в формуляре на комплекс. В формуляре также указываются модели и заводские номера всех составных частей из комплекта поставки.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Комплексы работают в автоматическом режиме без участия человека. Функционально комплексы применяются для распознавания ГРЗ ТС и фиксации нарушений правил дорожного движения (далее - ПДД) и нарушений в сфере благоустройства, связанные с размещением ТС, определенных в ТУ 4278-022-95195549-2018, в том числе, но не ограничиваясь:

• - управление ТС с установленными с нарушением требований государственного стандарта ГРЗ;

• - управление ТС, в отношении которого не оформлена в установленном порядке диагностическая карта;

• - нарушение правил применения ремней безопасности или мотошлемов;

• - превышения установленной скорости движения;

• - выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме либо при запрещающем сигнале светофора, остановка или стоянка на железнодорожном переезде;

• - остановка ТС на автомагистрали вне специальных площадок для стоянки;

• - движение на грузовом автомобиле с разрешенной максимальной массой более 3,5 т по автомагистрали далее второй полосы;

• - разворот или въезд транспортного средства в технологические разрывы разделительной полосы на автомагистрали либо движение задним ходом по автомагистрали;

• - проезд на запрещающий сигнал светофора;

• - невыполнение требования ПДД об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора;

- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора, который вынудил водителя остановиться, создав препятствие для движения ТС в поперечном направлении;

- невыполнение требования ПДД уступить дорогу преимущественным правом проезда перекрестка;

- невыполнение требования ПДД перед поворотом направо, заблаговременно занять соответствующее крайнее положение предназначенной для движения в данном направлении;

- разворот или движение задним ходом в местах, где такие маневры запрещены;

- движение по обочинам;

- движение по разметке или разделительной полосе;

- движение по велосипедным или пешеходным дорожкам либо в нарушение ПДД;

- выезд в нарушение ПДД на полосу, предназначенную для встречного либо на трамвайные пути встречного направления;

- несоблюдение требований, предписанных дорожными знаками или проезжей части дороги, в том числе, но не ограничиваясь:

- въезд запрещен;

- движение запрещено;

- движение без остановки запрещено;

- ограничение минимальной дистанции;

- поворот направо запрещен;

- движение транспортных средств с опасными грузами запрещено;

- поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

- движение во встречном направлении по дороге с движением;

- несоблюдение требований, предписанных дорожными знаками проезжей части дороги, запрещающими остановку или стоянку ТС;

- несоблюдение требований, предписанных дорожными знаками, движение грузовых ТС;

- движение ТС по полосе для маршрутных ТС или остановка на указанной полосе в нарушение ПДД;

- невыполнение требования ПДД уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей ТС), пользующимся преимуществом в движении;

- нарушение правил остановки или стоянки транспортных средств;

- нарушения правил пользования внешними световыми приборами;

-несоблюдение требований законодательства РФ о внесении платы в счет возмещения вреда, причиняемого автомобильным дорогам общего пользования федерального значения транспортными средствами, имеющими разрешенную максимальную массу свыше 12 тонн;

- неисполнение обязанности по внесению платы за проезд ТС по платным автомобильным дорогам, платным участкам автомобильных дорог;

- нарушение правил, установленных для движения ТС в жилых зонах;

- нарушение правил пользования телефоном водителем ТС;

- управление ТС в период его использования, не предусмотренный страховым полисом ОСАГО владельцев транспортного средства;

- управление ТС, если такое обязательное страхование заведомо отсутствует;

- нарушение правил, предписаний или требований, введенных в период режима повышенной готовности, чрезвычайной ситуации, карантина или при возникновении угрозы распространения заболевания, представляющего опасность для окружающих, совершенных с использованием ТС;

- неуплата за размещение транспортного средства на платной городской парковке.

Алгоритм вы:явления и фиксации нарушений основан на перечисленных выше принципах действия и реализован за счет автоматического совмещения результатов измерений, распознанного ГРЗ ТС, фото- и видеоматериалов, а также, при необходимости, размеченн^1х зон фиксации и месторасположения ТС на дорожном полотне, данных нейросетевой видеоаналитики, информации, полученной по запросам к внешним базам данн^1х.

Комплексы могут взаимодействовать с парковочными системами (для получения информации об оплате парковки, контроля въезда и выезда с охраняемой территории), с динамическим информационным табло и знаками переменной информации (для автоматического считывания и установления порога ограничения скорости).

Общий вид составных частей комплексов с указанием мест пломбировки от несанкционированного доступа и мест нанесения знака утверждения типа представлены в таблице 1.

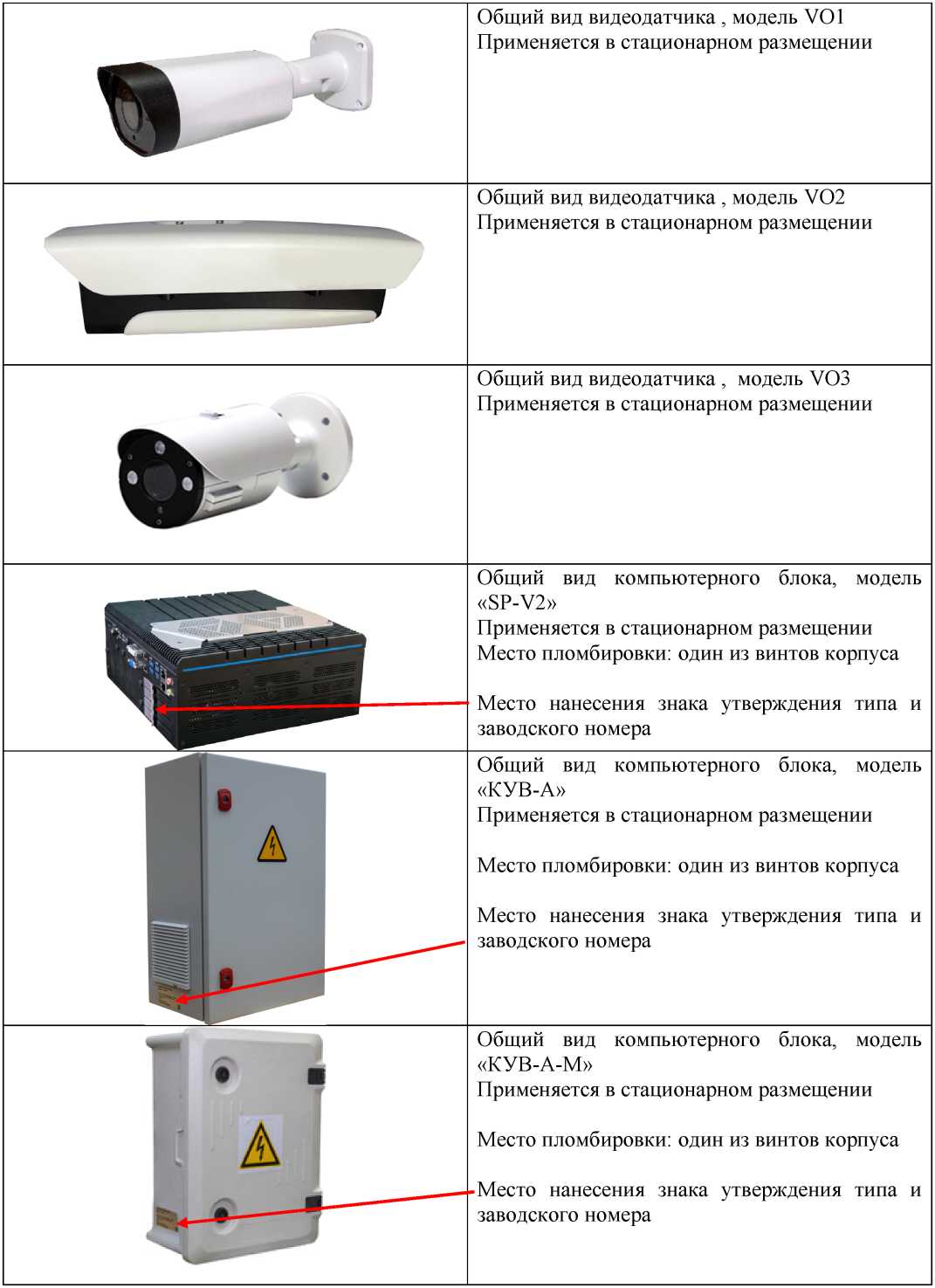

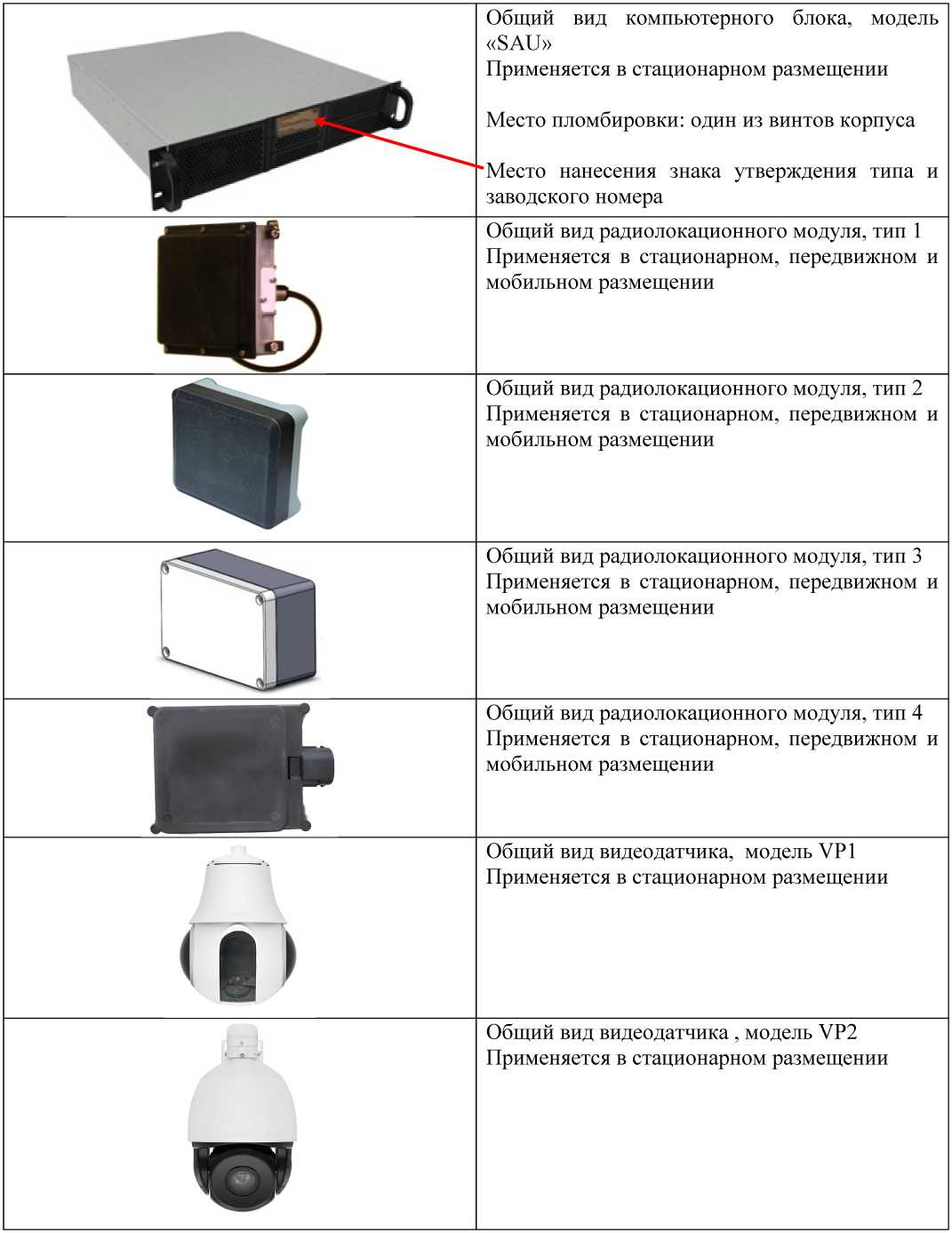

Таблица 1 - Общий вид составных частей комплексов с указанием мест пломбировки от несанкционированного доступа и мест нанесения знака утверждения типа

Наличие/тип и количество радиолокационных модулей

Наличие/модель и количество видеодатчиков

Наличие/модель и количество компьютерных блоков

Наличие/модель и количество моноблоков

Пример обозначения комплектации:

N.3 -R1.3

RNC.1 -K.1 -R

Таблица 2 - Описание позиций, применяемых в обозначении комплектаций

Радиолокационный модуль, тип 1, 3 шт Видеодатчик, модель RN, 3 шт. Компьютерный блок, модель КУВ-А, 1 шт Моноблок, модель RNC, 1 шт

Специальное программное обеспечение «АвтоУраган®» (далее - ПО), используемое на Комплексах, может работать как под управлением ОС «Windows» так и ОС семейства «Linux», и предназначено для управления процессом измерений, обработки полученных данных, хранения и передачи информации, распознавания и определения государственной принадлежности ГРЗ ТС, подсчета количества ТС и определения их типов, контроля интенсивности движения, распознавания марки, модели и цвета ТС, распознавания данных со знаков переменной информации, выявления транзитного транспорта по ГРЗ, контроль средств индивидуальной мобильности.

ПО разделено на метрологически значимую и метрологически незначимую части.

Метрологически значимая часть ПО состоит из специальных программных модулей, установленных на моноблоке или компьютерном блоке любой модели в зависимости от комплектации комплексов:

• - модуль «Измерение скорости по радару» обеспечивает измерения скорости движения ТС в зоне контроля радиолокационным методом;

• - модуль «Измерение скорости по видеокадрам» обеспечивает измерения расстояний в зоне контроля и скорости движения ТС в зоне контроля по видеокадрам без необходимости предварительной градуировки;

• - модуль «Измерение скорости между рубежами» обеспечивает измерения скорости движения ТС на контролируемом участке дороги;

  времени» обеспечивает определение национальной шкалой времени

• - модуль «Измерение значений текущего текущего времени, синхронизированного с

UTC(SU);

• - модуль «Измерение значений координат» текущих координат места расположения комплексов в плане.

• - модуль «Измерение интервалов времени» обеспечивает измерение временных интервалов между фиксациями, полученными, в том числе, при совместной работе нескольких комплексов.

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 3 -

значимой части ПО

данные

Метрологические и технические характеристики

Таблица 4 -

Таблица 5 - Технические

типографским способом на титульные листы формуляра и руководства по эксплуатации комплекса и на этикетку на корпусе моноблока или компьютерного блока.

Таблица 6 - Комплектность комплексов

приведены в разделе 2.2 документа РСАВ.402100.022 РЭ «Комплекс аппаратнопрограммный «АвтоУраган-ВСМ2-М». Руководство по эксплуатации».

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (в части пп. 12.1.1, 12.1.2, 12.1.3, 12.42.1, 12.42.2, 12.43);

аппаратно-программный

Общество с ограниченной ответственностью

(ООО «Рекогна-Индастриал») ИНН 7718285556

Адрес места осуществления деятельности: 107023, г. Москва, ул. Электрозаводская, д. 24, эт. Ц, помещ., I, ком. № 12, 12а, 19б, 19в

Телефон (факс): (495) 104-32-21

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
