Регистрационный № 66997-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерения параметров вибрации многоканальные ВИБ-8 (далее - приборы) предназначены для измерения и преобразования выходных сигналов напряжения переменного тока с первичных преобразователей вибрации в значения параметров вибрации (виброускорения, виброскорости и виброперемещения).

Принцип действия приборов основан на аналого-цифровом преобразовании выходных сигналов первичных преобразователей вибрации, обработке и сохранении полученной информации с возможностью ее последующей передачи в цифровой форме для дальнейшего анализа посредством внешних персональных компьютеров или информационных систем.

Приборы имеют 8 измерительных каналов. Приборы дополнительно обеспечивают формирование стабилизированного тока питания, необходимого для работы пьезоэлектрических датчиков с электронным предусилителем заряда (Integrated Circuit Piezoelectric - ICP). Коммутация измерительных каналов, а также аналого-цифровое преобразование и обработка результатов измерений выполняются для каждого канала. Под управлением микропроцессора осуществляются процессы коммутации измерительных каналов, цифровой обработки, хранения и обмена информацией по интерфейсам RS-485 (Modbus RTU) и Ethernet (Modbus TCP/IP).

Приборы представляют собой многофункциональные микропроцессорные устройства, режим работы которых задается с помощью программного обеспечения, установленного на внешнем персональном компьютере, осуществляющем функции дистанционной настройки и анализа информации. Корпус приборов выполнен из поликарбоната и предназначен для крепления на DIN-рейку. В нижней части корпуса расположены клеммы подключения внешнего блока питания и заземления, а также разъем интерфейса Ethernet. Подключение первичных преобразователей вибрации производится к клеммным соединителям, расположенным в верхней части корпуса. В средней части корпуса расположены разъем интерфейса RS-485 и кнопка системного сброса. Между измерительными цепями и цепями интерфейсов RS-485 и Ethernet обеспечивается гальваническая изоляция.

Общий вид, место нанесения знака утверждения типа и место пломбирования приборов приведен на рисунке 1.

Заводской номер в цифро-буквенном формате наносится на наклейку на корпусе прибора. Нанесение знака поверки на средство измерений не предусмотрено.

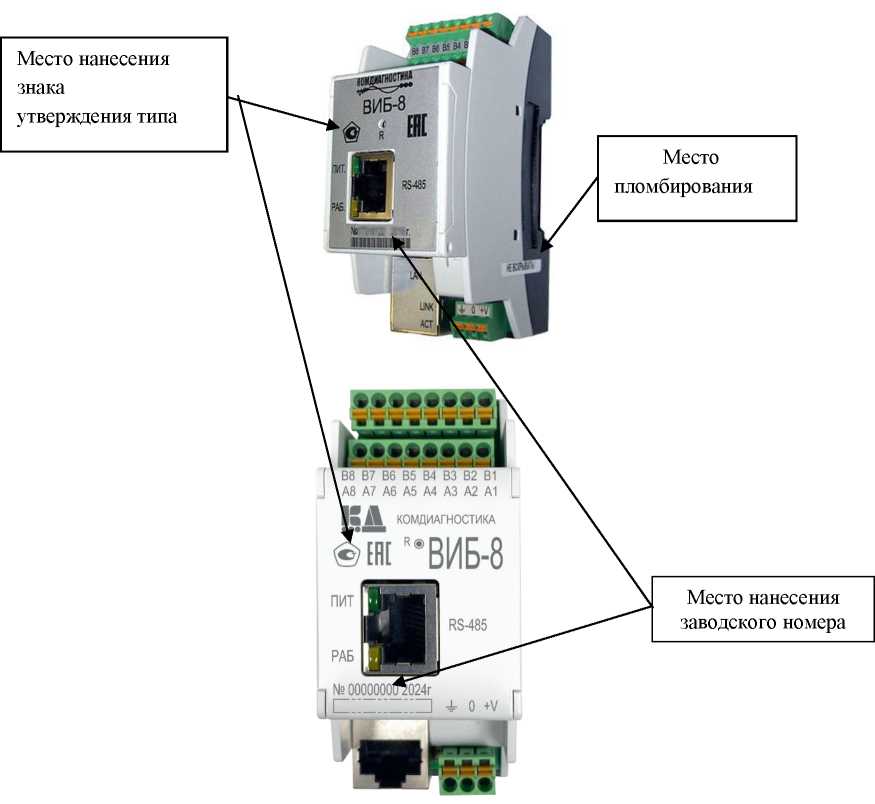

Рисунок 1 - Общий вид, место нанесения знака утверждения типа, место нанесения заводского номера и место пломбирования приборов для измерения параметров вибрации многоканальных ВИБ-8

Приборы для измерения параметров вибрации многоканальные ВИБ-8 имеют встроенное и внешнее программное обеспечение (далее - ПО).

Встроенное ПО реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик приборов. Конструкция СИ исключает возможность несанкционированного влияния на встроенное ПО СИ и измерительную информацию. Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Внешнее ПО устанавливается на персональный компьютер и предназначено для визуализации результатов измерений.

Защита внешнего ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, осуществляющие сбор и обработку данных. Доступ к настройке приборов через интерфейсы Ethernet и RS-485 защищен криптографическими методами.

Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

наносится на наклейку на корпусе приборов и на титульный лист паспорта типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в руководстве по эксплуатации «Приборы для измерения параметров вибрации многоканальные» КОМД.411614.0001 РЭ, раздел 6 «Подготовка к работе» и раздел 7 «Использование».

КОМД.411614.0001 ТУ «Приборы для измерения параметров вибрации многоканальные ВИБ-8. Технические условия».

Общество с ограниченной

(ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, г. Оренбург, ул. Туркестанская, д. 142

Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Общество с ограниченной

(ООО «Комдиагностика»)

ИНН 770815363

Юридический адрес: 460021, г. Оренбург, ул. Туркестанская, д. 142

Адрес места осуществления деятельности: 141014, г. Мытищи, ул. Веры Волошиной,

д. 73А

Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 5 июня 2025 г. № 1140 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункты 2 и 3 приложения к приказу от 5 июня 2025 г. № 1140 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описания типов средств измерений, прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

Регистрационный № 93016-24

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные вибрационного контроля ВИБ-4 (далее - ВИБ-4) предназначены для измерений напряжения постоянного и переменного тока, преобразования результатов измерений в значения виброперемещения, виброскорости и виброускорения.

аналого-цифровом преобразовании и последующей обработке входных электрических сигналов с возможностью передачи полученной информации в цифровом виде для дальнейшего анализа с использованием внешних персональных компьютеров (далее - ПК) или информационных систем.

Конструктивно ВИБ-4 состоят из одного или нескольких функционально завершенных узлов (далее - модулей), каждый из которых является самостоятельным изделием. Управление режимами работы модулей и обмен информацией с внешними устройствами производится в цифровом виде посредством интерфейса Ethernet.

В зависимости от назначения ВИБ-4 комплектуются следующими модулями:

• -  модули измерительные ICP предназначены для измерений напряжения постоянного тока, измерений напряжения переменного тока (при наличии постоянной составляющей положительной полярности);

• -  модули измерительные NPS предназначены для измерений напряжения постоянного тока и напряжения переменного тока (при наличии постоянной составляющей отрицательной полярности);

• -  модули исполнительные REL предназначены для управления электрическими цепями;

• -  модули коммутационные SWITCH предназначены для обеспечения взаимодействия модулей, входящих в состав ВИБ-4, с внешними устройствами и между собой;

• -  модули доступа NET предназначены для обеспечения авторизованного доступа к ВИБ-4 и обмена информацией между ВИБ-4 и внешними устройствами.

Модули измерительные ICP выпускаются в модификациях ICP-4, ICP-4-1, ICP-10, ICP-10-1, отличающихся значением силы постоянного тока для питания ICP-датчиков и верхней границей диапазона частот измеряемого напряжения переменного тока.

Модули измерительные NPS выпускаются в модификациях NPS, NPS-1, отличающихся верхней границей диапазона частот измеряемого напряжения переменного тока.

Модули доступа NET выпускаются в модификациях NET-B, NET-M, NET-W, отличающихся количеством портов USB, HDMI и наличием встроенного модуля Wi-Fi.

Заводской номер в виде буквенно-цифрового кода наносится на корпус модуля методом наклейки.

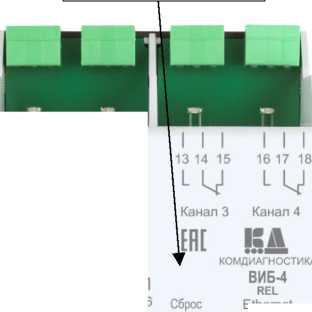

Общий вид ВИБ-4 с указанием места нанесения знака утверждения типа, места нанесения рисунках 1 - 9. Нанесение знака поверки на ВИБ-4 не

Ethernet

10/100 Mb/s р

ВИБ-4

ICP-4-1

Ethernet

10/100 Mb/s

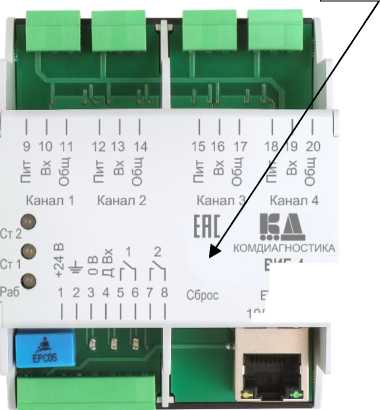

Рисунок 1 - Общий вид модуля измерительного ICP модификаций ICP-4 и ICP-4-1 с указанием места нанесения знака утверждения типа

Место нанесения знака утверждения типа

Ethernet

10/100 Mb/s I

Место нанесения

знака утверждения типа

Ethernet

10/100 Mb/s

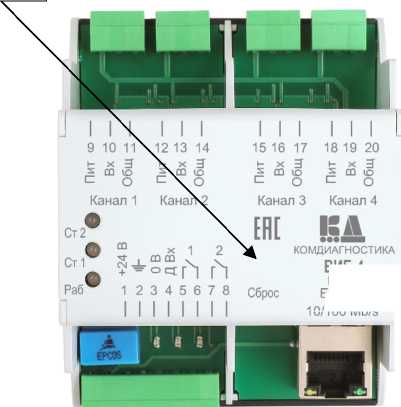

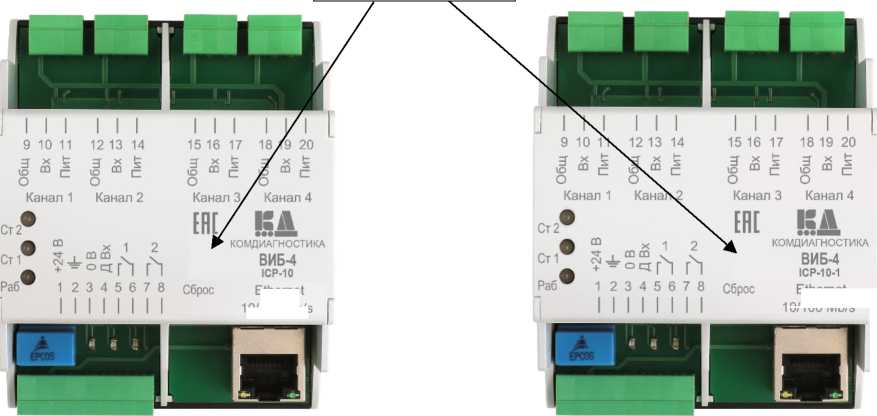

Рисунок 2 - Общий вид модуля измерительного ICP модификаций ICP-10 и ICP-10-1

ВИБ-4 NPS

Ethernet

10/100 Mb/s

Рисунок 3 - Общий вид модулей измерительных NPS модификаций NPS и NPS-1

ВИБ-4

NPS-1 Ethernet

10/100 Mb/s

Место нанесения знака утверждения типа

Ethernet

10/100 Mb/s

Место нанесения знака утверждения типа

КОМДИАГНОСТИКА

ВИБ-4

SWITCH

Рисунок 6 - Общий вид модуля доступа NET модификации NET-B с указанием места нанесения знака утверждения типа

КОМДИАГпОСТИКА

ВИБ-4

NET-B

Место нанесения знака утверждения типа

ithemet 10/100/1000 Mb/s Внеш.       Внутр.

комдиАГНОСТИКА

Рисунок 7 - Общий вид модуля доступа NET модификации NET-M с указанием места нанесения знака утверждения типа

Место нанесения знака утверждения типа

I

Рисунок 8 - Общий вид модуля доступа NET модификации NET-W с указанием места нанесения знака утверждения типа

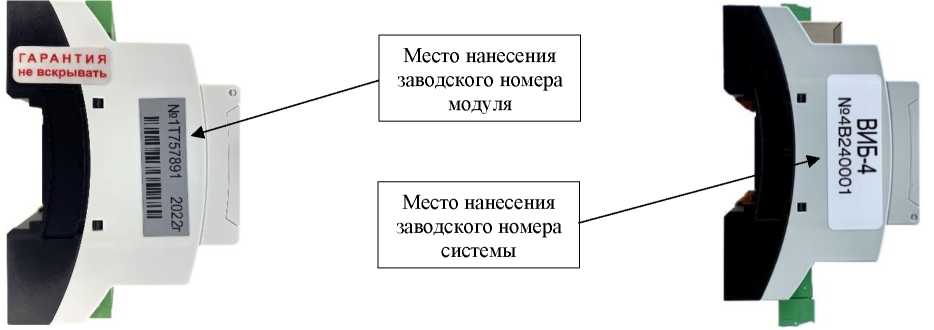

Рисунок 9 - Общий вид ВИБ-4 с указанием места нанесения заводского номера

Программное обеспечение (далее - ПО) ВИБ-4 состоит из встроенного и внешнего ПО.

Управление режимами работы ВИБ-4 осуществляется с помощью внешнего программного обеспечения, установленного на ПК. Также внешнее ПО осуществляет функции дистанционной настройки ВИБ-4 и анализа информации. Внешнее ПО является метрологически значимым и обеспечивает выполнение следующих функций:

• -  управление режимами измерений ВИБ-4;

• -  измерение и вычисление значений напряжения постоянного и переменного тока;

• -  преобразование результатов измерений в значения виброперемещения, виброскорости и виброускорения.

Встроенное ПО реализовано аппаратно и является метрологически значимым.

Метрологические характеристики ВИБ-4 нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимого ПО ВИБ-4 приведены в таблицах 1 - 2.

Таблица 1 - Идентификационные данные встроенного ПО

Таблица 2 - Идентификационные данные внешнего ПО

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус ВИБ-4.

Таблица 5 - Комплектность средства измерений

приведены в разделе 6 «Использование по назначению» руководства по эксплуатации КОМД.411713.015 РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"¹ до 2^10⁹ Гц»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

КОМД.411713.015 ТУ «Системы измерительные вибрационного контроля ВИБ-4. Технические условия».

Общество с ограниченной

(ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Общество с ограниченной

(ООО «Комдиагностика»)

ИНН 7708153631

Юридический адрес: 460021, Оренбургская обл., г. Оренбург, ул. Туркестанская, д. 142 Адрес места осуществления деятельности: 117105, г. Москва, Варшавское ш., д. 5, к. 4 Тел./факс +7 (495) 926-95-31

E-mail: info@komdiagnostika.ru

Web-сайт: www.komdiagnostika.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

в части вносимых изменений

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15) Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314019.
