МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

11 августа 2025 г.

1634

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов к настоящему приказу.

средств

измерений,

прилагаемые

  • 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

сведения, предоставления утвержденным приказом Российской Федерации

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ч

Е.Р. Лазаренко




п/

Наименование типа

1.

Системы автоматизи-

рованные измерительные

Обозначение

типа

3 ТЕСТ-9110XXX-NNN-KKKKK -VVVV

Код характера произ-

вод-

ства

Рег. Номер

5

96098-25

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

а__^с_а     2025 Г. № _^___

от «С- »

Сведения

об утвержденном(ых) типе(ах) средства(в) измерений

Зав. номер(а) *

ТЕСТ-9110-VXI-001-00400-1050, зав. №№ 2402001 2402002; ТЕСТ-9110-LXI-001-00036-3500 зав. № 2411001; ТЕСТ-9110-AXIe-001-00256-1500 зав. № 2410001

Изготовители

Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г.

Москва, г. Зеленоград ИНН 7735126740

Правооблада

тель

Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г.

Москва, г. Зеленоград ИНН 7735126740

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

___9

ОС

10

ГВТУ.4117 13.100МП "ГСИ. Си-

стемы ав-

томатизи-

__11

1 год

12

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

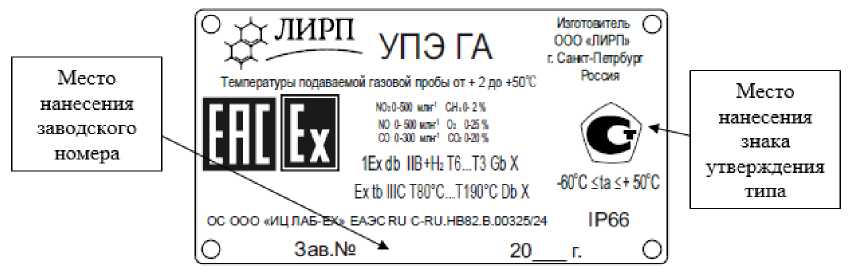

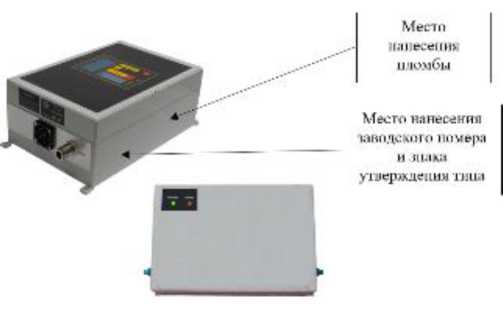

Газоанализаторы универсальные промышленные экологические

УПЭ ГА

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

96099-25

Модификация УПЭ ГА - EOM, зав. № 000020; модификация УПЭ ГА - EDA, зав. № 000030; модификация УПЭ

ГА - EOP, зав. №

Общество с ограниченной ответственностью "ЛИРП" (ООО "ЛИРП"), г.

Санкт-

Общество с ограниченной ответственностью "ЛИРП" (ООО "ЛИРП"), г.

Санкт-

ОС

рованные измерительные

ТЕСТ-9110-XXX-

NNN-KKKKK-

VVVV.

Методика

поверки"

МП-648

2024 "ГСИ.

Газоанали-

Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"),

г. Москва, г. Зеленоград ИНН 7735126740

13

ФГБУ

"ГНМЦ" Минобороны России, Московская область, г. Мытищи

14

01.11.2024

1 год

заторы

универсальные

промыш-

Общество с ограниченной ответственностью "ЛИРП" (ООО "ЛИРП"),

г. Санкт-

ООО "ПРОММАШ ТЕСТ Метрология", Московская область, г. Чехов

15.11.2024

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

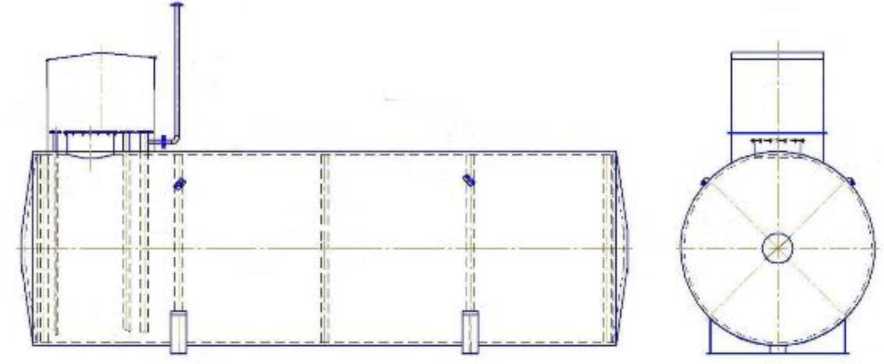

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-30

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

96100-25

000040; модификация УПЭ ГА - EOR, зав. № 000050; модификация УПЭ ГА - EDS, зав. № 000060; модификация УПЭ ГА - EOD, зав. № 000070; модификация УПЭ ГА - EDP, зав. № 000080___________

1, 2, 3

Петербург,

ИНН

7814793778

Петербург,

ИНН

7814793778

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

ленные экологические УПЭ ГА. Методика поверки"

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Петербург,

ИНН

7814793778

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань ИНН 1639028805

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань ИНН 1639028805

ОС

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

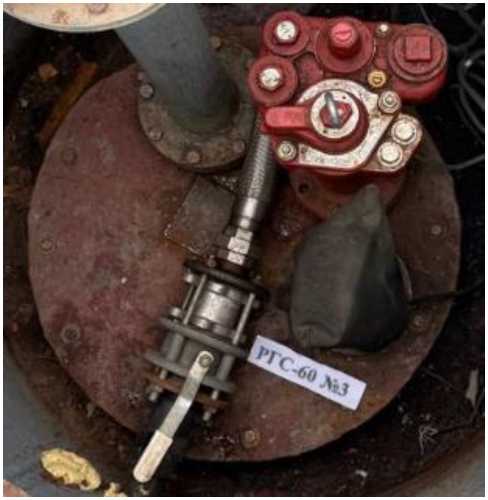

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

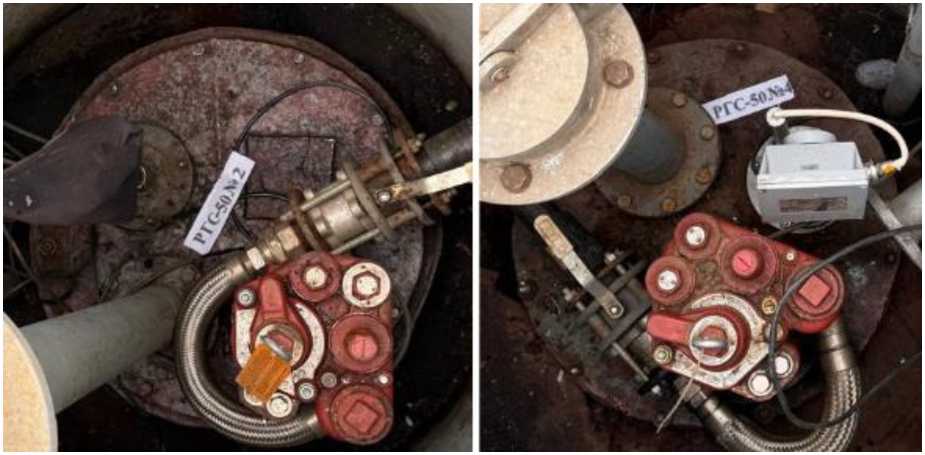

96101-25

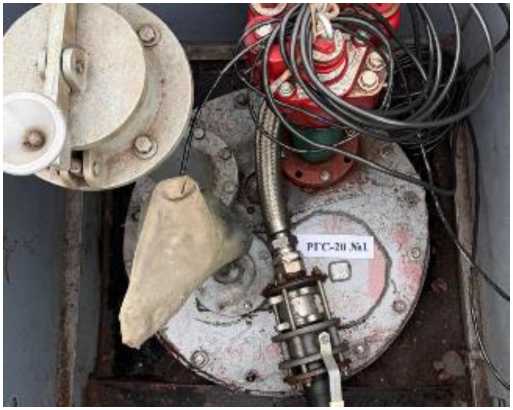

модификация РГС-20 зав. № 1; модификация РГС-50 зав. №№ 2, 4; модификация РГС-60 зав. № 3

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань ИНН 1639028805

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань ИНН 1639028805

ОС

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

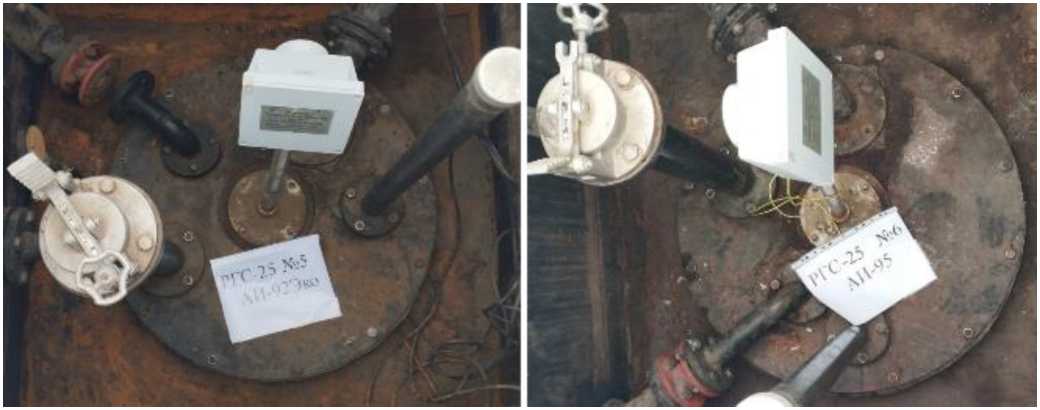

96102-25

модификация РГС-15 зав. № 1; модификация РГС-25 зав. №№ 3, 4, 5, 6;

модификация РГС-35 зав. № 2

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань ИНН

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань ИНН

ОС

ГОСТ 8.346-2000 "ГСИ. Резервуары стальные горизонтальные цилиндрические.

Методика поверки"

ГОСТ 8.346-2000 "ГСИ. Резервуары стальные горизонтальные цилиндрические.

Методика поверки" ГОСТ 8.346-2000 "ГСИ. Резервуары стальные горизонтальные цилиндри-

5 лет

5 лет

5 лет

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань ИНН 1639028805

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань ИНН 1639028805

Общество с ограниченной ответственностью "ТАИФ-НК АЗС" (ООО "ТАИФ-НК АЗС"), г. Казань ИНН

ООО "Метро-КонТ", г. Казань

ООО "Метро-КонТ", г. Казань

ООО "Метро-КонТ", г. Казань

23.05.2025

23.05.2025

23.05.2025

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

1639028805

1639028805

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

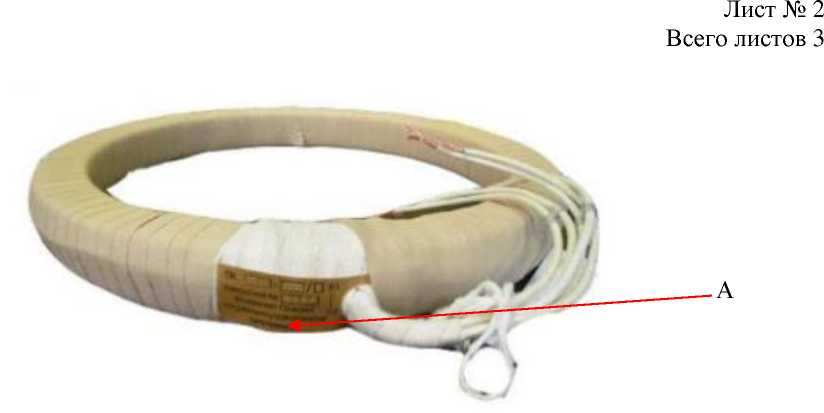

Трансформаторы тока

ТВ-

35/25

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

96103-25

8540/1, 8540/2,

8540/3, 8550/1,

8550/2, 8550/3,

8714/1, 8714/2,

8714/3

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Трансформаторы тока

ТВДМ-

35

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

96104-25

6964/1, 6964/2, 6964/3, 7575/1, 7575/2, 7575/3, 7662/1, 7662/2, 7662/3, 7745/1, 7745/2, 7745/3

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Резервуар вертикальный стальной цилиндрический с понтоном

РВСП-

20000

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

96105-25

9.

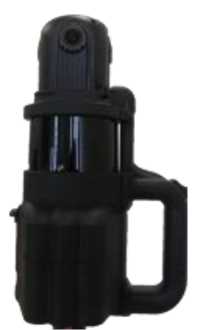

Системы

HERON

96106-25

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

HERON LITE LR

Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Урал-электротяж-маш), г.

Свердловск (изготовлены в 1967 г.)________

Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Урал-электротяж-маш), г.

Свердловск (изготовлены в 1965 г.)________

Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.

Крюкова" (АО "НЗРМК им.

Н.Е. Крюкова"), г. Новокузнецк, ИНН 4221002780

Gexcel Srl,

Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Урал-электротяж-маш), г. Свердловск

Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Урал-электротяж-маш), г. Свердловск

Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), г. Новокузнецк, ИНН 4221002780

Gexcel Srl,

ОС

ОС

ОС

ОС

ческие. Методика поверки"

ГОСТ

8.217-2024 "ГСИ.

Трансформаторы тока. Методика поверки"

ГОСТ 8.217-2024 "ГСИ.

Трансформаторы тока. Методика поверки"

ГОСТ 8.570-2000 "ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика поверки"

МП-413-

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

1639028805

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

16 лет

16 лет

5 лет

1 год

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир ИНН 3329074523

Общество с ограниченной ответственностью "Автоматизированные системы в энергетике" (ООО "АСЭ"), г. Владимир ИНН 3329074523

Общество с ограниченной ответственностью "ТЕ-ХИНВЕСТ" (ООО "ТЕ-ХИНВЕСТ"), г. Краснодар ИНН 2308182406

Общество с

ООО "ЛЕММА", г. Екатеринбург

ООО "ЛЕММА", г. Екатеринбург

ФБУ "Ростовский ЦСМ", г. Ростов-на-Дону

ООО

05.03.2025

05.03.2025

06.05.2025

14.04.2025

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

лазерные координат-но-измерительные сканирующие

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

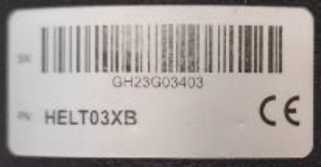

зав. №

GH2201G01384

Италия

Италия

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

10.

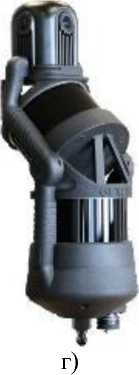

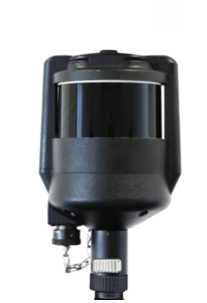

Системы лазерные координат-но-измерительные сканирующие

SOUTH

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

96107-25

SOUTH

RobotSLAM зав. №

886100932

SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD., Китай

SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD., Китай

ОС

11.

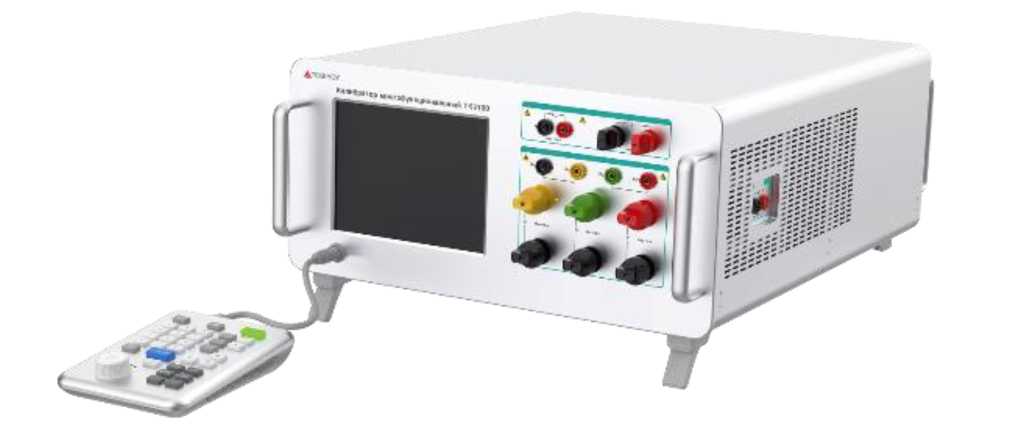

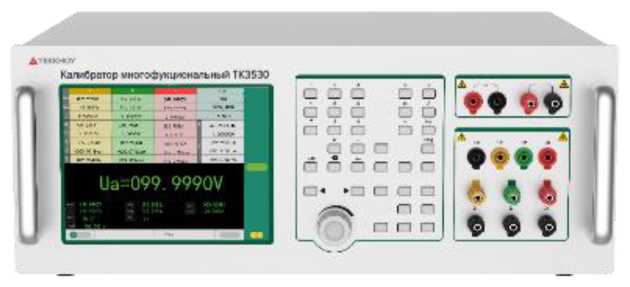

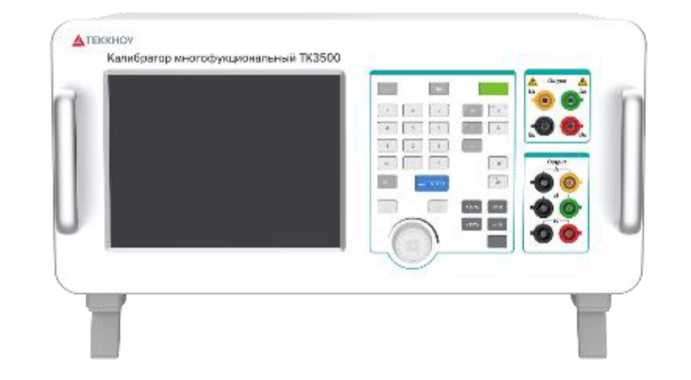

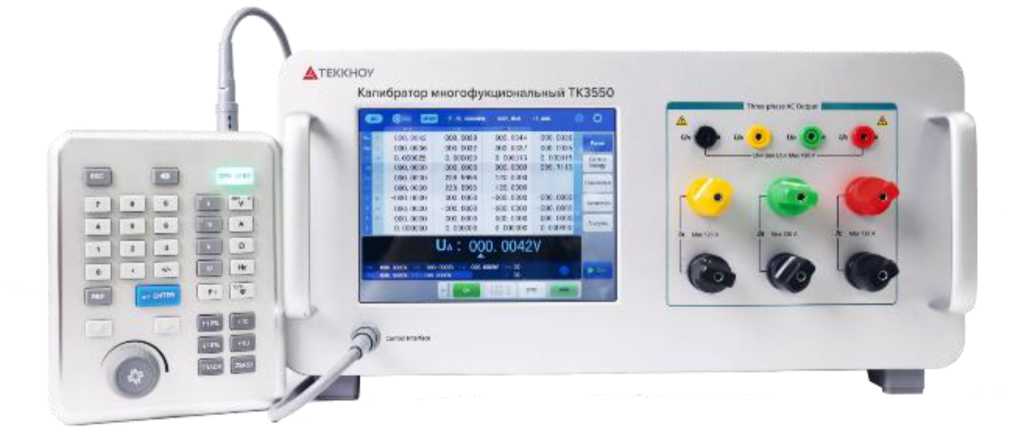

Калибраторы многофункциональные трехфазные

Теккноу

ТК3000

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

96109-25

Модификация ТК3530 серийный № 24020150101;

Модификация

ТК3550 серийный № 24010450101

Акционерное общество "ТЕККНОУ»,

(АО "ТЕК-КНОУ") г. Санкт-

Петербург, Производственная площадка: "Hunan

Lifeng Instrument Co.,

Ltd", Китай

Акционерное общество

"ТЕККНОУ",

(АО "ТЕК-КНОУ") г.

Санкт-Петербург

ОС

2024 "ГСИ. Системы лазерные координат-но-измерительные сканирующие HERON. Методика поверки"

МП-308

2024 "ГСИ. Системы лазерные координат-но-измерительные сканирующие SOUTH.

Методика поверки" 2203-0003

2025 МП "ГСИ. Калибраторы мно-гофункци-ональные трехфазные Тек-

кноу

ТК3000. Методика поверки"

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

1 год

1 год

ограниченной ответственностью "Скан-Макс" (ООО "СканМакс"), г. Москва ИНН 7726448821

Общество с ограниченной ответственностью "ГЕОДЕ-ТИКА" (ООО "ГЕОДЕТИ-КА"), г. Москва ИНН 7713747398

Акционерное общество

"ТЕККНОУ", (АО "ТЕК-КНОУ") г. Санкт-

Петербург

ИНН

7801079340

"ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

ФГУП

"ВНИИМ им.Д.И.Менде

леева",

г. Санкт-

Петербург

11.04.2025

27.05.2025




1634

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии

от «" »           2025 г. №

Лист № 1

Всего листов 14

Регистрационный № 96098-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

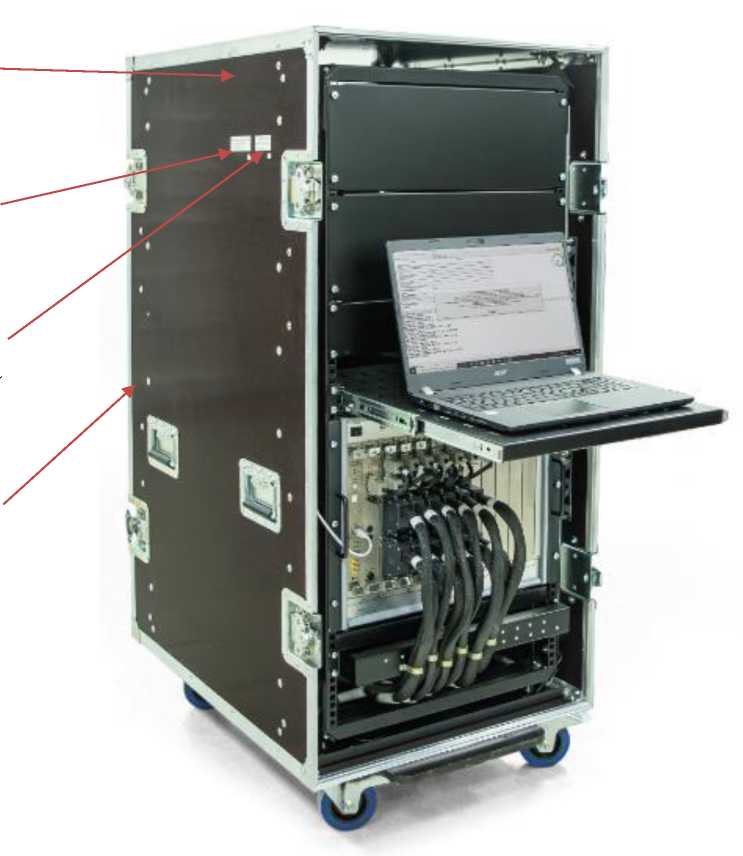

Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV

Назначение средства измерений

Системы автоматизированные измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV (далее по тексту - системы) предназначены для измерений сопротивления постоянному электрическому току, электрической ёмкости, постоянного и переменного электрического напряжения, сопротивления изоляции электрических цепей, проверки электрической прочности изоляции электрических цепей, а также воспроизведения постоянного и переменного электрического напряжения, постоянного электрического тока.

Описание средства измерений

Функционально системы выполнены по магистрально-модульному принципу, комплектующие систем выполнены на основе стандартов VXI, LXI или AXIe (в зависимости от исполнения). Системы построены на базе универсального измерительного канала (УИК), выполняющего следующие функции:

  • - воспроизведения постоянного и переменного электрического напряжения;

  • - воспроизведения постоянного электрического тока;

  • - измерения постоянного электрического напряжения;

  • - измерения переменного электрического напряжения;

  • - измерения электрического сопротивления по двухпроводной и четырехпроводной схемам измерений;

  • - измерения электрической емкости;

  • - измерения сопротивления изоляции и проверки электрической прочности изоляции электрических цепей.

Конструктивно системы представляют стойки электронные с установленными в них блоками электронными, коммутатором Ethernet и прикрепленными к стойкам коммутационными панелями. Блоки электронные представляют собой крейты (базовые блоки) с установленными в них функциональными модулями.

В состав функциональных модулей входят:

  • - модуль общесистемного интерфейса (для систем, содержащих функциональные модули стандарта VXI, AXIe, LXI);

  • - модуль (прибор) измерителя, предназначенного для воспроизведения и измерений напряжения и силы тока с целью определения электрических параметров объекта контроля;

  • - модуль высоковольтного коммутатора.

Принцип действия УИК основан:

  • - при воспроизведении постоянного электрического напряжения и постоянного электрического тока на линейном регулировании выходного напряжения при помощи транзисторного усилителя, охваченного петлей отрицательной обратной связи. Усилитель имеет два аналоговых управляющих входа: вход задания уровня ограничения выходного напряжения и вход задания уровня ограничения выходного тока. Задание уровней ограничения напряжения и тока производится при помощи напряжения на выходах ЦАП. Усилитель имеет две петли отрицательной обратной связи: по напряжению и по току. В качестве датчика силы тока используется шунт;

  • - при измерении постоянного электрического напряжения на преобразовании входного напряжения постоянного тока при помощи входного делителя или усилителей и аналогоцифровом преобразовании измеряемой величины входного напряжения постоянного тока в двоичный цифровой код с последующим расчетом измеренного значения;

  • - при измерении переменного электрического напряжения на преобразовании среднеквадратического значения напряжения переменного тока в пропорциональное напряжение постоянного тока и его последующего измерения;

  • - при измерении электрического сопротивления на аналогово-цифровом преобразовании напряжения постоянного тока, образующемся на нагрузке при прохождении тока с известным значением, и вычислении значения сопротивления постоянному току по известной зависимости. Измерение сопротивления постоянному току цепи обеспечивается по двухпроводной или четырехпроводной схемам путем последовательных измерений сопротивлений отдельных участков цепи, заключенных между опорным и рабочими каналами, соединенными с этой цепью, выделении среди полученных значений максимального значения и запоминания выделенного значения как сопротивления цепи;

  • - при воспроизведении постоянного электрического напряжения в режиме измерений

сопротивления изоляции и при воспроизведении постоянного и переменного электрического напряжения в режиме проверки напряжения         на

прочности изоляции основан на регулировании выходного выходе         высокочастотного         импульсного

широтно-импульсной модуляции (ШИМ), выпрямлении фильтрации с последующим сравнением его со значением

преобразователя с помощью импульсного напряжения и его опорного напряжения. Форма напряжения на выходе источника (напряжение постоянного электрического тока или переменного электрического напряжения тока синусоидальной формы частотой 50 Гц) определяется формой напряжения на выходе источника опорного напряжения, задаваемого при помощи цифро-аналогового преобразователя (ЦАП);

  • - при измерении сопротивления изоляции на приложении к испытываемой цепи напряжения постоянного электрического тока, измерении величины этого напряжения, измерении значения тока утечки изоляции и дальнейшем программном расчёте сопротивления изоляции. При превышении максимального значения тока утечки регистрируется пробой изоляции, и испытание автоматически прекращается;

  • - при работе в режиме проверки прочности изоляции при приложении испытательного постоянного или переменного электрического напряжения на приложении к испытываемой цепи соответствующего испытательного напряжения с последующим измерением тока утечки изоляции. При превышении заданного максимального значения тока утечки изоляции регистрируется пробой изоляции, и испытание автоматически прекращается.

  • - при работе с VXI измерителем при измерении электрической ёмкости на измерении времени переходного процесса заряда ёмкости до заданного уровня напряжения при заданном постоянном токе и дальнейшем программном расчёте ёмкости;

  • - при работе с LXI и AXIe измерителями при измерении электрической ёмкости на подаче напряжения переменного тока частотой 1 кГц и измерении значений среднеквадратичного значения напряжения на измеряемой емкости и среднеквадратичного значения тока, протекающего через измеряемую емкость, а также угла сдвига фаз между напряжением и током. Значение емкости вычисляется исходя из измеренных значений тока, напряжения и угла сдвига фаз.

Системы выпускаются в модификациях, отличающихся между собой составом, метрологическими       характеристиками       и       имеющие       обозначения

ТЕСТ-9110-XXX-NNN-KKKKK-VVVV, где «XXX» - тип используемого измерителя, «NNN» -

ТЕСТ-9110 - XXX - NNN - KKKKK - VVVV

ТЕСТ-9110

Наименование серии

Тип используемого измерителя

На основе стандарта LXI

LXI

На основе стандарта VXI

VXI

На основе стандарта AXIe

AXIe

Порядковый номер изделия

Минимальное значение

001

Максимальное значение

999

Количество измерительных каналов

Минимальное значение

00001

Максимальное значение

99000

Максимальное воспроизводимое значение

напряжения постоянного тока (Umax)

30 В

30

1050 В

1050

1500 В

1500

2120 В

2120

3500 В

3500

Примечания:

1 Максимальное значение напряжения постоянного тока для изделий с измерителем на основе стандарта VXI равно 1050 В.

2 Максимальное значение напряжения постоянного тока для изделий с измерителем на основе стандарта AXIe равно 1500 В или 30 В для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы    ИС-Н

ГВТУ.687281.002.

3 Максимальное значение напряжения постоянного тока для изделий с измерителем на основе стандарта LXI равно 3500 В.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 1 - Обозначение модификаций систем

Заводские номера, состоящие из 7 цифр, указываются в формуляре и наносятся на боковой панели одной из стоек систем VXI, LXI и блока системы AXIe методом металлизированной самоклеящейся наклейки. Образец металлизированной самоклеящейся наклейки с заводским номером приведен на рисунке 3.

Разрывная наклейка для защиты от несанкционированного доступа наносится на боковые панели систем поверх головки одного из винтов крепления стенки к корпусу.

Место нанесения заводского номера

Место нанесения знака поверки

Место нанесения знака утверждения типа

Место нанесения разрывной наклейки

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 2 - Общий вид систем на основе стандарта VXI

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 3 - Общий вид систем на основе стандарта LXI и металлизированной самоклеящейся наклейки с заводским номером

TtCT-9110-uXI-001 ■-"036-3500

ГВ- ■Д”'?,3.015

ЗАВ. >«2411001

Место нанесения

знака поверки

Место нанесения

заводского номера

Место нанесения знака утверждения типа

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Место нанесения разрыв ной наклейки

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 4 - Общий вид систем на основе стандарта AXIe

Программное обеспечение

Метрологическая значимая часть программного обеспечения (ПО) систем -исполняемый файл Povcalc.dll, установленный с операционной системой Windows или исполняемый файл Povcalc.so, установленный с операционной системой Linux. Идентификационные данные о наименовании модели и серийном номере хранятся в энергонезависимой памяти.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Операционная система

Linux

Windows

Идентификационное наименование ПО

Povcalc.so

Povcalc.dll

Номер версии ПО (идентификационный код)

не ниже 1.0

не ниже 1.0

Цифровой идентификатор ПО

D8349CB9

957294D4

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2  - Метрологические характеристики систем на основе стандарта LXI

(ТЕСТ-9110-LXI-NNN-KKKKK-VVVV)

Наименование характеристики

Значение

1

2

Диапазон воспроизведения постоянного электрического напряжения постоянного тока Ur, В1)

от 0,1 до 3500,0

Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического напряжения Ur, В, в диапазоне, В:

  • - от 0,1 до 30 включ.

  • - св. 30 до 100 включ.

  • - св. 100 до 2120 включ.

  • - св. 2120 до 3500

±(0,002^Ub+0,03)

±(0,01-Ub+1)

±(0,01-Ub+2)

±(0,01-Ub+5)

Наименование характеристики

Значение

1

2

Диапазон   воспроизведений   среднеквадратического   значения

переменного электрического напряжения частотой 50 Гц, В

от 25 до 2500

Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения, %

±2

Диапазон воспроизведения постоянного электрического тока (1в), мА

от 0,1 до 2000,0

Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического тока, мА, в диапазоне, мА:

  • - от 0,1 до 100 включ.

  • - св. 100 до 2000

±(0,005-1в+0,01)

±(0,005-1в+1)

Диапазон измерений электрической ёмкости, мкФ

от 0,0001 до 10000,0

Пределы допускаемой относительной погрешности измерений электрической ёмкости, %, в диапазоне, мкФ:

  • - от 0,0001 до 10 включ.

  • - св. 10 до 10000

±5

±10

Диапазон измерений электрического сопротивления постоянному току Rизм по двухпроводной схеме, Ом

от 0,1 до 5^108

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом, в диапазоне, Ом:

  • - от 0,1 до 1 включ.

  • - св. 1 до 107 включ.

  • - св. 107 до 5^108

±(0,002•Rизм +0,03) ±(0,002•Rизм +0,2) ±(0,1•Rизм)

Диапазон измерений электрического сопротивления постоянному току Rизм по четырёхпроводной схеме, Ом

от 0,001 до 5^108

Пределы допускаемой абсолютной погрешности измерений электрического    сопротивления    постоянному    току    по

четырёхпроводной схеме, Ом, в диапазоне, Ом:

  • - от 0,001 до 107 включ.

  • - св. 107 до 5^108

±(0,002•Rизм +0,002)

±(0,1•Rизм)

Диапазон измерений сопротивления изоляции (Rизм.изол), МОм

от 0,1 до 10000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне, МОм:

  • - от 0,1 до 499

  • - от 500 до 10000

i(1 + k•RизM.ИЗOЛ исп)2) +(2 + k•RизM.ИЗOЛ исп) 2)

Диапазон измерений постоянного электрического напряжения (иизм), В

±700

Пределы допускаемой абсолютной погрешности измерений постоянного электрического напряжения, В, в диапазоне, В:

- от - 0,1 до 0,1

  • - от - 1 до 1

  • - от - 10 до 10

  • - от - 100 до 100

  • - от - 700 до 700

+(0,002^|иизм| +0,0002) +(0,002^|иизм| +0,002) +(0,002^|иизм| +0,02)

+(0,002^|иизм| +0,2)

+(0,003^|иизм| +0,3)

Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В

от 1 до 700

Пределы допускаемой относительной погрешности измерений среднеквадратического значения переменного электрического напряжения, %

+5

Диапазон измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА

от 100 до 7000

Наименование характеристики

Значение

1

2

Пределы допускаемой абсолютной погрешности измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА

±(0,05^1изм +2)

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

от 0,001 до 30,0

Пределы допускаемой абсолютной погрешности измерений электрического    сопротивления    постоянному    току    по

четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

±(0,005•Rизм +0,0003)

Для распределённых изделий

Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерений, Ом

от 0,1 до 1^106

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерений, Ом, в диапазоне, Ом:

  • - от 0,1 до 1 включ.

  • - св. 1 до 106

±(0,004•Rизм +0,03)

±(0,004•Rизм +0,2)

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

от 0,001 до 106

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

±(0,004•Rизм +0,002)

Диапазон измерений сопротивления изоляции, МОм

от 0,1 до 10000

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %

±(4 +2^к^Ки-1иисн)

Примечания:

  • 1)  Диапазон воспроизведений постоянного электрического напряжения выбирается в зависимости от максимального значения воспроизводимого напряжения.

  • 2) иисп - установленное значение испытательного напряжения, В;

^^изм.изол - измеряемое значение сопротивления изоляции, МОм;

к - коэффициент 1 В/МОм.

Таблица 3  - Метрологические характеристики систем на основе стандарта AXIe

(ТЕСТ-9110- AXIe-NNN-KKKKK-VVVV)

Наименование характеристики

Значение

1

2

Диапазоны воспроизведения постоянного электрического напряжения ив, В3)

от 0,1 до 1500,0

Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического напряжения, В, в диапазоне, В:

  • - от 0,1 до 30 включ.

  • - св. 30 до 100 включ.

  • - св. 100 до 1500

±(0,002- ив +0,03) ±(0,01- ив +1) ±(0,01- ив +2)

Диапазон   воспроизведений   среднеквадратического   значения

переменного электрического напряжения частотой 50 Гц, В

от 25 до 1000

Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения, %

±2

Диапазоны воспроизведений постоянного электрического тока 1в, мА

от 0,1 до 2000,0

Наименование характеристики

Значение

1

2

Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического тока, мА4), в диапазоне, мА:

  • - от 0,1 до 100 включ.

  • - св. 100 до 2000

±(0,005-1в+0,01)

±(0,005-1в+1)

Диапазон измерений электрической ёмкости, мкФ5)

от 0,0001 до 10000,0

Пределы допускаемой относительной погрешности измерений электрической ёмкости, %, в диапазоне, мкФ:

  • - от 0,0001 до 10 включ.

  • - св. 10 до 10000

±5

±10

Диапазон измерений электрического сопротивления постоянному току Rизм по двухпроводной схеме, Ом

от 0,1 до 5^108

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по двухпроводной схеме, Ом, в диапазоне, Ом:

  • - от 0,1 до 1 включ.

  • - св. 1 до 107 включ.

  • - св. 107 до 5-108 Ом

±(0,002•Rизм +0,03) ±(0,002•Rизм +0,2) ±(0,1•Rизм)

Диапазон измерений электрического сопротивления постоянному току Rизм по четырёхпроводной схеме, Ом

от 0,001 до 5^108

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом, в диапазоне, Ом:

  • - от 0,001 до 107 включ.

  • - св. 107 до 5-108 Ом

±(0,002•Rизм +0,002)

±(0,1•Rизм)

Диапазон измерений сопротивления изоляции (Rизм.изол), МОм6'

от 0,1 до 10000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне, МОм:

- от 0,1 до 499

- от 500 до 10000 МОм

i(1 + k•RизM.ИЗOЛ исп)2) +(2 + k•RизM.ИЗOЛ исп) 2)

Диапазон измерений напряжения постоянного тока иизм, В7)

±700

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, в диапазоне, В:

- от - 0,1 до 0,1

  • - от - 1 до 1

  • - от -10 до 10

  • - от -100 до 100

  • - от -700 до +700 В

+(0,002^|иизм| +0,0002) +(0,002^|иизм| +0,002) +(0,002^|иизм| +0,02) +(0,002^|иизм| +0,2) +(0,003^|иизм| +0,3)

Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В8)

от 1 до 700

Пределы допускаемой относительной погрешности измерений среднеквадратического значения переменного электрического напряжения, %

+5

Диапазон измерений тока утечки изоляции при приложении переменного электрического напряжения, мкА9)

от 100 до 7000

Пределы допускаемой абсолютной погрешности измерений тока утечки изоляции    при    приложении    переменного    электрического

напряжения, мкА

±(0,05^1изм +2)

Наименование характеристики

Значение

1

2

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

от 0,001 до 30,0

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

±(0,005•Rизм + 0,0003)

Для распределённых изделий

Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерения, Ом

от 0,1 до 1^106

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме измерения, Ом, в диапазоне, Ом:

  • - от 0,1 до 1 включ.

  • - св. 1 до 106

±(0,004•Rизм +0,03)

±(0,004•Rизм +0,2)

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

от 0,001 до 106

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

±(0,004•Rизм +0,002)

Диапазон измерений сопротивления изоляции, МОм

от 0,1 до 10000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %

±(4 + 2•k•Rизм/Uисп)

Примечания:

  • 3)     Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение воспроизводимого постоянного электрического напряжения 30 В.

  • 4)     Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н

ГВТУ.687281.002 максимальное значение воспроизводимого тока 100 мА.

  • 5)     Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н

ГВТУ.687281.002 данный функционал отсутствует.

6-7) Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 максимальное значение измерения сопротивления электрическому току 1 Мом.

8-9) Для измерителя К576-ИС-АХ1е-0 или любого другого измерителя на базе платы ИС-Н ГВТУ.687281.002 данный функционал отсутствует.

Таблица 4  - Метрологические характеристики систем на основе стандарта VXI

(ТЕСТ-9110-VXI-NNN-KKKKK-VVVV)

Наименование характеристики

Значение

1

2

Диапазон воспроизведений напряжения постоянного тока, В

от 1 до 1050

Пределы допускаемой относительной погрешности воспроизведений постоянного электрического напряжения, %, в диапазоне, В:

  • - от 1 до 10 включ.

  • - св. 10 до 1050

±2

±1

Диапазон   воспроизведений   среднеквадратического   значения

переменного электрического напряжения частотой 50 Гц, В

от 100 до 750

Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения частотой 50 Гц, %

±5

Диапазон воспроизведений постоянного электрического тока, мА

от 5 до 2000

Пределы допускаемой относительной погрешности воспроизведений постоянного электрического тока, %

±0,5

Наименование характеристики

Значение

1

2

Диапазон измерений электрической ёмкости, мкФ

от 0,0001 до 100,0

Пределы допускаемой относительной погрешности измерений электрической ёмкости, %

±10

Диапазон измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме, Ом

от 0,1 до 5^108

Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме, %, в диапазоне, Ом:

  • - от 0,1 до 10 включ.

  • - св. 10 до 100 включ.

  • - св. 100 до 1000 включ.

  • - св. 1000 до 10000 включ.

  • - св. 10000 до 100000 включ.

  • - св. 100000 до 1^106 включ.

  • - св. 1 •Ю6 до 1 •Ю7 включ.

  • - св. 1 •Ю7 до 5^108

±0,5

±0,2

±0,1

±0,1

±0,1 ±0,1 ±0,2 ±10,0

Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме, Ом

от 0,01 до 5^108

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме, % в диапазоне, Ом:

  • - от 0,01 до 10 включ.

  • - св. 10 до 100 включ.

  • - св. 100 до 1000 включ.

  • - св. 1000 до 10000 включ.

  • - св. 10000 до 100000 включ.

  • - св. 100000 до 1 • 106 включ.

  • - св. 1 •Ю6 до 1^107 включ.

  • - св. 1 •Ю7 до 5^108

±0,20

±0,10 ±0,10 ±0,08 ±0,08 ±0,08 ±0,20 ±10,0

Диапазон измерений сопротивления изоляции (Rизм.изол), МОм

от 0,1 до 1000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %:

+(3 +k•RизM.ИЗOЛ исп)

Диапазоны измерений напряжения постоянного тока, В

±10

±100

±700

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений постоянного электрического напряжения, %

±0,5

Диапазоны измерений среднеквадратического значения переменного электрического напряжения частотой 50 Гц, В

от 1 до 700

Пределы допускаемой относительной погрешности измерений среднеквадратического   значения   переменного   электрического

напряжения, %

+5

Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

от 0,001 до 30,0

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току по четырёхпроводной схеме при заданном токе опроса 100 мА, Ом

±(0,02•Rизм +0,0003)

Наименование характеристики

Значение

1

2

Для распределённых изделий

Диапазон измерений электрического сопротивления постоянного электрического тока по двухпроводной схеме измерений, Ом

от 0,1 до 1^106

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному электрическому току по двухпроводной схеме, %, в диапазоне, Ом:

  • - от 0,1 до 10 включ.

  • - св. 10 до 100 включ.

  • - св. 100 до 106

±0,8

±0,4

±0,2

Диапазон измерений электрического сопротивления постоянному току по четырёхпроводной схеме измерения, Ом

от 0,01 до 1^106

Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, %, в диапазоне, Ом:

  • - от 0,01 до 10 включ.

  • - св. 10 до 104 включ.

  • - св. 104 до 105 включ.

  • - св.105 до 106

±0,20

±0,15

±0,20

±0,40

Диапазон измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

от 0,001 до 106

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному электрическому току по четырёхпроводной схеме измерения, Ом

±(0,004•Rизм +0,002)

Диапазон измерений сопротивления изоляции, МОм

от 0,1 до 1000,0

Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %

±(5 +2^к^Ки-1иисн)

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Сопротивление защитного заземления, Ом, не более

0,1

Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм,

не менее

20

Электрическая прочность изоляции цепи сетевого питания, В, не менее

1500

Максимальная потребляемая мощность, кВ^А, не более'0

2

Габаритные размеры каждой из электронных стоек, мм, не более:11)

- ширина

1300

- высота

2200

- длина

1200

Масса без учета ЗИП-О и ПЭВМ, кг, не более'2'

500

Габаритные размеры электронных блоков (AXIe), мм, не более:11)

- ширина

500

- высота

300

- длина

500

Масса электронных блоков (AXIe) без учета ЗИП-О и ПЭВМ, кг, не более12'

25

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха при температуре +25 °С, %, не более

  • - атмосферное давление, кПа

от +5 до +35

80 от 84,0 до 106,7

Примечания:

10-12) Не более значений, указанных в РЭ на каждое конкретное изделие

Таблица 6 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка на отказ, ч

20000

Знак утверждения типа

наносится на боковой панели стоек или электронных блоков систем методом наклейки.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Система автоматизированная измерительная

ТЕСТ-9110-XXX-NNN-KKKKK-VVVV

1

Комплект ЗИП-О

-

1

Руководство по эксплуатации

ГВТУ.411713.YYYРЭ*

1

Формуляр

ГВТУ.411713.YYYФО*

1

Программное обеспечение на CD (компакт-дисках)

1

* - YYY - - последние три цифры обозначения спецификации конкретного изделия

Сведения о методиках (методах) измерений

приведены в разделе 4 «Устройство и работа» документа ГВТУ.411713. YYYРЭ «Система автоматизированная измерительная ТЕСТ-9110-XXX-NNN-KKKKK-VVVV. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.371-80 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».

Приказ Росстандарта от 28.07.2023 № поверочной схемы для средств измерений и электродвижущей силы»;

Приказ Росстандарта от 01.10.2018 №

1520 «Об утверждении Государственной постоянного электрического напряжения

2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1^10-16 до 100 А»;

Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;

Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Технические условия «ГВТУ.411713.  100ТУ «Системы автоматизированные

измерительные ТЕСТ-9110-XXX-NNN-KKKKK-VVVV».

Правообладатель

Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)

ИНН 7735126740

Юридический адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1.

Телефон: +7 (495) 983-10-73. Факс: +7 (499) 645-56-67

Е-mail: inftest@inftest.ru

Изготовитель

Общество с ограниченной ответственностью «VXI-Системы»

(ООО «VXI-Системы»)

ИНН 7735126740

Адрес: 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1.

Телефон: +7 (495) 983-10-73. Факс: +7 (499) 645-56-67

Е-mail: inftest@inftest.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон (факс): +7 (495) 223-69-92

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311314

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__  » з_уп^а 2025 г. №

Лист № 1

Всего листов 46

Регистрационный № 96099-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы универсальные промышленные экологические УПЭ ГА

Назначение средства измерений

Газоанализаторы универсальные промышленные экологические УПЭ ГА (далее - газоанализаторы) предназначены для измерений массовых концентраций и объемных долей токсичных газов, взрывоопасных и горючих газов и паров в воздухе рабочей зоны, промышленных выбросах, дымовых газах, биогазах, технологических газах, в воздухе жилой зоны, примесей в чистых газах.

Описание средства измерений

методах

Принцип действия газоанализаторов основан на физических и химических измерения:

метод методам

  • -   спектрально-корреляционный   интерференционно-поляризационный

высокоселективного измерения (CIPS), относящийся к абсорбционно-оптическим измерения концентрации контролируемого компонента с высоким спектральным разрешением, работающий в ультрафиолетовом, видимом и инфракрасном диапазоне;

  • - инфракрасная фотометрия (NDIR);

  • - электрохимический метод измерений объемной доли и следов содержания контролируемого компонента с жидким или твердым электролитом (ЭЖ) или (ЭТ);

  • - ультрафиолетовая/видимая спектрофотометрия (UV);

  • - теплопроводность (TK).

Газоанализаторы изготавливаются в 7 модификациях: УПЭ ГА - EOP, УПЭ ГА - EOD, УПЭ ГА - EOM, УПЭ ГА - EOR, УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP, которые отличаются друг от друга техническими и метрологическими характеристиками.

Газоанализаторы модификации УПЭ ГА - EOP выпускаются в пластиковом корпусе для работы с «холодной» пробой. Могут поставляться с дисплеем/клавиатурой и возможностью установки встроенного побудителя расхода и аккумулятора опционально.

Газоанализаторы модификации УПЭ ГА - EOD отличаются от модификации УПЭ ГА -EOP металлическим корпусом и габаритными размерами.

Газоанализаторы модификации УПЭ ГА - EOM выполнены в металлическом корпусе, предназначены для монтажа в 19” стойку для работы с «холодной» и «горячей влажной» газовой пробой, могут поставляться с дисплеем/клавиатурой опционально.

Газоанализаторы модификации УПЭ ГА - EOR отличаются от модификации УПЭ ГА -EOM габаритными размерами и повышенной степенью защиты IP.

Газоанализаторы модификаций УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP, УПЭ ГА - EOR выполнены в корпусах повышенной степени защиты из металлических сплавов или полимерных материалов. Газоанализаторы модификаций УПЭ ГА - EDA, УПЭ ГА - EDS выполнены во взрывозащищенном исполнении.

Газоанализаторы имеют в своем составе в зависимости от модификации:

  • - измерительные модули;

  • -   платы аналоговых/дискретных входных/выходных сигналов.

Опционально:

  • -   терморегулятор для поддержания температуры внутри корпуса;

  • -   терморегулятор для поддержания температуры внутри ячейки и газового тракта;

  • -   термостатированный корпус ячеек для поддержания заданной температуры;

  • -   дополнительные элементы съема тепла с корпуса;

  • -    дисплей, клавиатура;

  • -   интерфейсы: от 4 до 20 мА, USB, Bluetooth, Ethernet Modbus TCP, RS-232, RS-485 Modbus RTU, HART, Web-сервер.

Способ отбора пробы может быть за счёт: внешнего побудителя расхода, внутреннего встроенного побудителя расхода, избыточного давления в точке отбора пробы или разрежения, создаваемого на выходе газоанализатора.

При превышении измеряемой величиной установленного порогового значения концентрации в газоанализаторах есть возможность установить сигналы тревоги.

Цвет корпуса газоанализатора - серый, допускается производство газоанализаторов в корпусах других цветов.

Газоанализаторы отображают на дисплее данные о концентрации измеренных компонентов и состоянии газоанализаторов в единицах: «млрд-1» (ppb), «млн-1» (ppm), «мг/м3» или «%» и/или передают измеренное значение и/или сигналы тревоги по одному или нескольким аналоговым/цифровым интерфейсам.

В процессе работы газоанализатор непрерывно осуществляет самодиагностику по таким показателям, как:

  • - параметры питания основных узлов;

  • - допустимые параметры оптических элементов;

  • - качество связи между основными узлами;

  • - прочие величины, влияющие на функционирование газоанализаторов.

Общий вид газоанализаторов с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера приведен на рисунках 1 - 4.

Пломбирование от несанкционированного доступа предусмотрено в виде стикер-наклеек. Защита от несанкционированного доступа газоанализаторов модификаций УПЭ ГА -EDA, УПЭ ГА - EDS, УПЭ ГА - EDP, УПЭ ГА - EOR в корпусе повышенной степени защиты осуществляется пломбированием внутренних органов управления.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде арабских цифр наносится лазерной гравировкой на идентификационную табличку (рисунок 5), закреплённую на панели газоанализатора.

Места

Места

нанесенпя

нанесенпя

пломбы

ILIOMOUI

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Место нанесения

Место нанесения

:<анодско1'о номера 11 знака утверждетгая типа

заводского номера н знака утверждения типа

»■

I

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид газоанализаторов УПЭ ГА - EOM в металлических корпусах

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Vk'trQ ПлКклеения ■iiBriTtCAOTfi FflM-cpa и lllilK'il

V 1КЦрМ1.-1.1М111Ы IMIHl

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 2 - Общий вид газоанализаторов УПЭ ГА - EOP в пластиковом корпусе

Места нанесения пломбы

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Место нанесения заводского номера и JuaKii угверждения типа

а) УПЭ ГА - EOD

Места нанесения пломбы

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Место нанесения ■заводского номера и знака

утверждения типа

Места нанесения пломбы

Место нанесения заводского номера и знака утверждения типа

б) УПЭ ГА - EOR

Рисунок 3 - Общий вид газоанализаторов УПЭ ГА - EOR

в корпусе повышенной степени

защиты IP и УПЭ ГА - EOD

Мес то нанесения заподского номера II знака

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

утверждения типа

Рисунок 4 - Общий вид газоанализаторов УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP в корпусе повышенной степени защиты IP

Место

нанесения

заводского номера

л™

ТБМперат^ порзБ^БМои газовой пробы от + 2 до +50^

NC^d-aKl шк' CHctl-24 tC-O-^iLH* Ch CKSH сс-а-эой шн* оаоч

lEKdb 11В+Н:Г6...ТЗ GbX

bttt)IIICra(rC...WCDbJ(

ЕНЕЕх

Илоки1те1ь Q ООО ,Л ИРПи

г. Сангт-Пефбур РЬсон

Место

нанесения

знака

утверждения типа

ос ООО (ИЦПАБ^В<5,ЕАЭС RU C-RU.HEEZB.[1O32S24

Зав.№

20

г.

IP66

О

Рисунок 5 - Идентификационная табличка

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (далее - ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в газовой пробе.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Уровень защиты встроенного ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Тech Ga

Номер версии (идентификационный номер) ПО

ver 01.ХХ*

Цифровой идентификатор программного обеспечения

-

* «ХХ» не относится к метрологически значимой части ПО и принимает значения от 0 до 99.

Метрологические и технические характеристики

Метрологические и технические характеристики газоанализаторов приведены в таблицах 2-6.

Таблица 2 -

Определяемый компонент, метод измерений

Диапазон

измерений определяемого компонента

Участок диапазона, в котором нормируется основная погрешность

Пределы допускаемой основной погрешности *

Предел допускаемого времени установления показаний *

Т0,9д, с

Абсолютной

Приведенной к верхней границе участка диапазона, %

Относительной, %

1

2

3

4

5

6

7

Диоксид азота (NO2), CIPS

от 0 до 250 млн '

от 0 до 50 млн ' включ.

±(0,05+0,05^Свх) млн ';

±(0,15+0,05^Свх) млн '

-

-

120;600

св. 50 до 250 млн '

-

-

±6; ±10

от 0 до 1350 млн '

от 0 до 104 млн ' включ.

±(2,0+0,08^Свх) млн '

-

-

20

св. 104 до 1350 млн '

-

-

±6; ±10

от 0 до 2000 млн '

от 0 до 1000 млн ' включ.

-

± 4; ±6; ±10

-

20

св. 1000 до 2000 млн '

-

-

±4; ±6; ±10

от 0 до 3000 млн '

от 0 до 600 млн '

включ.

±(0,5+0,05^Свх) млн ';

±(2,0+0,05^Свх) млн '

-

-

20

св. 600 до 3000 млн '

-

-

±6; ±10

таблицы 2

1

2

3

4

5

6

7

Диоксид азота (NO2), CIPS

от 0 до 5000 млн ’

от 0 до 2000 млн ' включ.

-

± 4; ±6; ±10

-

20

св. 2000 до 5000 млн '

-

-

± 4; ±6; ±10

от 0 до 10 000 млн ’

от 0 до 5000 млн ' включ.

±(4+0,05^Свх) млн '; ±(16+0,05^Свх) млн^’

-

-

20

св. 5000 до 10000 млн '

-

-

±6; ±10

Диоксид азота (NO2),

NDIR

от 0 до 10 млн '

от 0 до 10 млн^’

-

±10; ±20

-

30

от 0 до 25 млн '

от 0 до 25 млн ’

-

±10; ±20

-

30

от 0 до 50 млн '

от 0 до 50 млн ’

-

±5; ±10

-

30

от 0 до 100 млн '

от 0 до 100 млн '

-

±5; ±10

-

30

от 0 до 200 млн '

от 0 до 200 млн^’

-

±5; ±10

-

30

от 0 до 500 млн '

от 0 до 500 млн '

-

±5; ±10

-

30

от 0 до 1000 млн '

от 0 до 500 млн ’ включ.

-

± 4; ±6; ±10

-

10

св. 500 до 1000 млн '

-

-

± 4, ±6; ±10

от 0 до 2000 млн '

от 0 до 2000 млн^’

-

±5; ±10

-

10

от 0 до 5000 млн '

от 0 до 5000 млн '

-

±5; ±10

-

10

от 0 до 1 %

от 0 до 1 %

-

±4; ±6

-

10

Диоксид азота (NO2), UV

от 0 до 50 млн ’

от 0 до 10 млн ’ включ.

-

±5, ±10; ±20

20; 50

св. 10 до 50 млн '

-

-

±5, ±10; ±20

от 0 до 100 млн *

от 0 до 20 млн ’ включ.

-

±5; ±10

-

20; 50

св. 20 до 100 млн '

-

-

±5; ±10

таблицы 2

1

2

3

4

5

6

7

Диоксид азота (NO2), UV

от 0 до 200 млн *

от 0 до 40 млн ' включ.

-

±5; ±10

-

20; 50

св. 40 до 200 млн '

-

-

±5; ±10

от 0 до 300 млн *

от 0 до 60 млн ' включ.

-

±5; ±10

-

20; 50

св. 60 до 300 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

20; 50

св. 100 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн '

от 0 до 200 млн ' включ.

-

±5; ±10

-

20; 50

св. 200 до 1000 млн '

-

-

±5; ±10

от 0 до 2000 млн '

от 0 до 400 млн ' включ.

-

±5; ±10

-

20; 50

св. 400 до 2000 млн '

-

-

±5; ±10

от 0 до 3000 млн '

от 0 до 600 млн ' включ.

-

±5; ±10

-

20; 50

св. 600 до 3000 млн '

-

-

±5; ±10

от 0 до 5000 млн '

от 0 до 1000 млн '

включ.

-

±5; ±10

-

20; 50

св. 1000 до 5000 млн '

-

-

±5; ±10

от 0 до 1 %

от 0 до 0,2 % включ.

-

±5; ±10

-

15; 50

св. 0,2 до 1 %

-

-

±5; ±10

Закись азота (N2O), CIPS

от 0 до 500 млн '

от 0 до 100 млн ' включ.

±(0,15+0,05^Сх) млн '; ±(0,5+0,05^Свх) млн '

-

-

120;600

св. 100 до 500 млн '

-

-

±6; ±10

от 0 до 10000 млн '

от 0 до 2000 млн ' включ.

±(3+0,05^Свх) млн '; ±(10+0,05^Свх) млн '

-

-

20

таблицы 2

1

2

3

4

5

6

7

Закись азота (N2O), CIPS

от 0 до 10000 млн '

св. 2000 до 10000 млн '

-

-

±6; ±10

20

от 0 до 8 %

от 0 до 0,8 % включ.

±(0,0024+0,05^Свх) %; ±(0,004+0,05-Свх) %

-

-

20

св. 0,8 до 8 %

-

-

±6; ±10

от 0 до 25 %

от 0 до 2,5 % включ.

±(0,01+0,05^Свх) %; ±(0,0125+0,05^Свх) %

-

-

20

св. 2,5 до 25 %

-

-

±6; ±10

от 0 до 100 %

от 0 до 10 % включ.

±(0,3+0,05^Свх) %;

±(0,5+0,05^Свх) %

-

-

20

св. 10 до 100 %

-

-

±8; ±10

Закись азота (N2O), NDIR

от 0 до 10 млн '

от 0 до 10 млн '

-

±10; ±20

-

30

от 0 до 25 млн '

от 0 до 25 млн '

-

±10; ±20

-

30

от 0 до 50 млн '

от 0 до 50 млн '

-

±10; ±20

-

30

от 0 до 100 млн '

от 0 до 100 млн '

-

±10; ±20

-

30

от 0 до 200 млн '

от 0 до 200 млн '

-

±10; ±20

-

30

от 0 до 500 млн '

от 0 до 500 млн '

-

±10; ±20

-

30

от 0 до 1000 млн '

от 0 до 1000 млн '

-

±5; ±10

-

10

от 0 до 2000 млн '

от 0 до 2000 млн '

-

±5; ±10

-

10

от 0 до 5000 млн '

от 0 до 5000 млн '

-

±5; ±10

-

10

от 0 до 1 %

от 0 до 1 %

-

±4; ±6

-

10

от 0 до 2 %

от 0 до 2 %

-

±4; ±6

-

10

от 0 до 5 %

от 0 до 5 %

-

±4; ±6

-

10

от 0 до 10 %

от 0 до 10 %

-

±2,5; ±4; ±6

-

10

Закись азота (N2O), NDIR

Оксиды азота (NOx)1),

UV

2

3

4

5

6

7

от 0 до 20 %

от 0 до 20 %

-

±2,5; ±4; ±6

-

10

от 0 до 30 %

от 0 до 30 %

-

±2,5; ±4; ±6

-

10

от 0 до 50 %

от 0 до 50 %

-

±2,5; ±4; ±6

-

10

от 0 до 70 %

от 0 до 70 %

-

±2,5; ±4; ±6

-

10

от 0 до 100 %

от 0 до 100 %

-

±2,5; ±4; ±6

-

10

от 0 до 50 млн ’

от 0 до 10 млн ' включ.

-

±5; ±10; ±20

-

20; 50

св. 10 до 50 млн '

-

-

±5; ±10; ±20

от 0 до 100 млн *

от 0 до 20 млн ' включ.

-

±5; ±10

-

20; 50

св. 20 до 100 млн '

-

-

±5; ±10

от 0 до 200 млн *

от 0 до 40 млн ' включ.

-

±5; ±10

-

20; 50

св. 40 до 200 млн '

-

-

±5; ±10

от 0 до 300 млн *

от 0 до 60 млн ' включ.

-

±5; ±10

-

20; 50

св. 60 до 300 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

20; 50

св. 100 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн *

от 0 до 200 млн ' включ.

-

±5; ±10

-

20; 50

св. 200 до 1000 млн '

-

-

±5; ±10

от 0 до 2000 млн *

от 0 до 400 млн ' включ.

-

±5; ±10

-

20; 50

св. 400 до 2000 млн '

-

-

±5; ±10

от 0 до 3000 млн *

от 0 до 600 млн ' включ.

-

±5; ±10

-

20; 50

св. 600 до 3000 млн '

-

-

±5; ±10

от 0 до 5000 млн '

от 0 до 1000 млн ' включ.

-

±5; ±10

-

20; 50

св. 1000 до 5000 млн '

-

-

±5; ±10

от 0 до 1 %

от 0 до 0,2 % включ.

-

±5; ±10

-

15; 50

св. 0,2 до 1 %

-

-

±5; ±10

от 0 до 3 %

от 0 до 0,6 % включ.

-

±5; ±10

-

15; 50

Продолжение таблицы 2

1

2

3

4

5

6

7

от 0 до 3 %

св. 0,6 до 3 %

-

-

±5; ±10

15; 50

Оксиды азота (NOx)1),

UV

от 0 до 5 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 5 %

-

-

±5; ±10

от 0 до 10 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 10 %

-

-

±5; ±10

Диоксид серы (SO2), CIPS

от 0 до 150 млн *

от 0 до 30 млн ' включ.

±(0,15+0,05^Свх) млн '

-

-

120;600

св. 30 до 150 млн '

-

-

±6; ±10

от 0 до 950 млн '

от 0 до 37,5 млн ' включ.

±(1,75+0,05^Свх) млн '

-

-

20

св. 37,5 до 950 м.лн '

-

-

±10

от 0 до 2500 млн '

от 0 до 500 млн ' включ.

±(0,35+0,05^Свх) млн '; ±(2+0,05^Свх) млн '

-

-

20

св. 500 до 2500 млн '

-

-

±6; ±10

от 0 до 20000 млн *

от 0 до 4000 млн ' вкл.

±(3+0,05^Свх) млн '; ±(16+0,05^Свх) млн '

-

-

20

св. 4000 до 20000 млн '

-

-

±6; ±10

от 0 до 10 %

от 0 до 2 % включ.

±(0,03+0,05^Свх) %; ±(0,1+0,05•Свх) %

-

-

20

св. 2 до 10 %

-

-

±7; ±10

от 0 до 20 %

от 0 до 4 % включ.

±(0,06+0,05^Свх) %; ±(0,2+0,05^Свх) %

-

-

20

св. 4 до 20 %

-

-

±7; ±10

от 0 до 50 %

от 0 до 10 % включ.

±(0,04+0,05^Свх) %

-

-

20

св. 10 до 50 %

-

-

±6; ±10

Диоксид серы (SO2), NDIR

2

3

4

5

6

7

от 0 до 10 млн '

от 0 до 10 млн '

-

±10; ±20

-

30

от 0 до 25 млн '

от 0 до 25 млн '

-

±10; ±20

-

30

от 0 до 50 млн '

от 0 до 50 млн '

-

±5; ±10

-

30

от 0 до 100 млн *

от 0 до 50 млн ' включ.

-

±5; ±10

-

30

св. 50 до 100 млн '

-

-

±5; ±10

от 0 до 200 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

30

св. 100 до 200 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 200 млн ' включ.

-

±5; ±10

-

30

св. 200 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн *

от 0 до 500 млн ' включ.

-

±5; ±10

-

10

св. 500 до 1000 млн '

-

-

±5; ±10

от 0 до 2000 млн *

от 0 до 1000 млн ' включ.

-

±4; ±6

-

10

св. 1000 до 2000 млн '

-

-

±4; ±6

от 0 до 5000 млн *

от 0 до 2000 млн ' включ.

-

±4; ±6

-

10

св. 2000 до 5000 млн '

-

-

±4; ±6

от 0 до 1 %

от 0 до 0,5 % включ.

-

±4; ±6

-

10

св. 0,5 до 1 %

-

-

±4; ±6

от 0 до 2 %

от 0 до 1 % включ.

-

±4; ±6

-

10

св. 1 до 2 %

-

-

±4; ±6

от 0 до 5 %

от 0 до 2 % включ.

-

±4; ±6

-

10

св. 2 до 5 %

-

-

±4; ±6

от 0 до 10 %

от 0 до 5 % включ.

-

±4; ±6

-

10

св. 5 до 10 %

-

-

±4; ±6

от 0 до 20 %

от 0 до 10 % включ.

-

±4; ±6

-

10

св. 10 до 20 %

-

-

±4; ±6

от 0 до 30 %

от 0 до 15 % включ.

-

±4; ±6

-

10

св. 15 до 30 %

-

-

±4; ±6

Диоксид серы (SO2), NDIR

Диоксид серы (SO2), UV

1

2

3

4

5

6

7

от 0 до 50 %

от 0 до 20 % включ.

-

±4; ±6

-

10

св. 20 до 50 %

-

-

±4; ±6

от 0 до 70 %

от 0 до 30 % включ.

-

±4; ±6

-

10

св. 30 до 70 %

-

-

±4; ±6

от 0 до 100 %

от 0 до 50 % включ.

-

±4; ±6

-

10

св. 50 до 100 %

-

-

±4; ±6

от 0 до 40 млн *

от 0 до 8 млн ' включ.

-

±5; ±10; ±20

-

20; 50

св. 8 до 40 млн '

-

-

±5; ±10; ±20

от 0 до 100 млн *

от 0 до 20 млн ' включ.

-

±5; ±10

-

20; 50

св. 20 до 100 млн '

-

-

±5; ±10

от 0 до 200 млн *

от 0 до 40 млн ' включ.

-

±5; ±10

-

20; 50

св. 40 до 200 млн '

-

-

±5; ±10

от 0 до 300 млн *

от 0 до 60 млн ' включ.

-

±5; ±10

-

20; 50

св. 60 до 300 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

20; 50

св. 100 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн *

от 0 до 200 млн ' включ.

-

±5; ±10

-

20; 50

св. 200 до 1000 млн '

-

-

±5; ±10

от 0 до 2000 млн *

от 0 до 400 млн ' включ.

-

±5; ±10

-

20; 50

св. 400 до 2000 млн '

-

-

±5; ±10

от 0 до 3000 млн *

от 0 до 600 млн ' включ.

-

±5; ±10

-

20; 50

св. 600 до 3000 млн '

-

-

±5; ±10

от 0 до 5000 млн *

от 0 до 1000 млн ' включ.

-

±5; ±10

-

20; 50

св. 1000 до 5000 млн '

-

-

±5; ±10

Диоксид серы (SO2), UV

Фторид серы (SF6,) NDIR

2

3

4

5

6

7

от 0 до 1 %

от 0 до 0,2 % включ.

-

±5; ±10

-

15; 50

св. 0,2 до 1 %

-

-

±5; ±10

от 0 до 3 %

от 0 до 0,6 % включ.

-

±5; ±10

-

15; 50

св. 0,6 до 3 %

-

-

±5; ±10

от 0 до 5 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 5 %

-

-

±5; ±10

от 0 до 10 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 10 %

-

-

±5; ±10

от 0 до 100 млн '

от 0 до 100 млн '

-

±10; ±20

-

30

от 0 до 300 млн '

от 0 до 300 млн '

-

±6; ±10

-

30

от 0 до 500 млн '

от 0 до 500 млн '

-

±6; ±10

-

30

от 0 до 1000 млн '

от 0 до 300 млн ' включ.

-

±6; ±10

-

10

св. 300 до 1000 млн '

-

-

±6; ±10

от 0 до 2000 млн '

от 0 до 300 млн ' включ.

-

±6; ±10

-

10

св. 300 до 2000 млн '

-

-

±6; ±10

от 0 до 5000 млн '

от 0 до 2000 млн ' включ.

-

±6; ±10

-

10

св. 2000 до 5000 млн '

-

-

±6; ±10

от 0 до 1 %

от 0 до 0,5 включ.

-

±6; ±10

-

10

св. 0,5 до 1 %

-

-

±4; ±6; ±10

от 0 до 2 %

от 0 до 1 % включ.

-

±4; ±6; ±10

-

10

св. 1 до 2 %

-

-

±4; ±6

от 0 до 5 %

от 0 до 2 % включ.

-

±4; ±6

-

10

св. 2 до 5 %

-

-

±4; ±6

от 0 до 10 %

от 0 до 5 % включ.

-

±4; ±6

-

10

св. 5 до 10 %

-

-

±4; ±6

таблицы 2

1

2

3

4

5

6

7

Фторид серы (SFe), NDIR

от 0 до 20 %

от 0 до 10 % включ.

-

±4; ±6

-

10

св. 10 до 20 %

-

-

±4; ±6

от 0 до 30 %

от 0 до 15 % включ.

-

±4; ±6

-

10

св. 15 до 30 %

-

-

±4; ±6

от 0 до 50 %

от 0 до 20 % включ.

-

±4; ±6

-

10

св. 20 до 50 %

-

-

±4; ±6

от 0 до 70 %

от 0 до 30 % включ.

-

±4; ±6

-

10

св. 30 до 70 %

-

-

±4; ±6

от 0 до 100 %

от 0 до 50 % включ.

-

±4; ±6

-

10

св. 50 до 100 %

-

-

±4; ±6

Оксид углерода (СО), CIPS

от 0 до 100 млн *

от 0 до 10 млн ' включ.

±(0,05+0,05^Свх) млн '

-

-

120;600

св. 10 до 100 млн '

-

-

±6; ±10

от 0 до 1000 млн '

от 0 до 200 млн ' включ.

±(0,05+0,05^Свх) млн ';

±(0,15+0,05^Свх) млн '; ±(0,5+0,05^Свх) млн '

-

-

120;600

св. 200 до 1000 млн '

-

-

±6; ±10

от 0 до 2200 млн *

от 0 до 65 млн ' включ.

±(3+0,05^Свх) млн '

-

-

20

св. 65 до 2200 млн '

-

-

±10

от 0 до 20000 млн *

от 0 до 2000 млн ' включ.

±(3+0,05^Свх) млн '; ±(10+0,05^Свх) млн '

-

-

20

св. 2 000 до 20000 млн '

-

-

±6; ±10

от 0 до 15 %

от 0 до 1,5 % включ.

±(0,0075+0,05^Свх) %; ±(0,015+0,05-Свх) %

-

-

20

св. 1,5 до 15 %

-

-

±6; ±10

таблицы 2

1

2

3

4

5

6

7

Оксид углерода (СО), CIPS

от 0 до 60 %

от 0 до 6 % включ.

±(0,03+0,05^Свх) %;

±(0,06+0,05^Свх) %

-

-

20

св. 6 до 60 %

-

-

±6; ±10

от 0 до 100 %

от 0 до 10 % включ.

±(0,05+0,05^Свх) %; ±(0,1+0,05•Свх) %

-

-

20

св. 10 до 100 %

-

-

±7; ±10

Оксид углерода (СО),

NDIR

от 0 до 10 млн '

от 0 до 10 млн '

-

±10; ±20

-

30

от 0 до 25 млн '

от 0 до 25 млн '

-

±10; ±20

-

30

от 0 до 50 млн '

от 0 до 50 млн '

-

±5; ±10

-

30

от 0 до 100 млн *

от 0 до 50 млн ' включ.

-

±5; ±10

-

30

св. 50 до 100 млн '

-

-

±5; ±10

от 0 до 200 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

30

св. 100 до 200 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 200 млн ' включ.

-

±5; ±10

-

30

св. 200 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн *

от 0 до 500 млн ' включ.

-

±5; ±10

-

10

св. 500 до 1000 млн '

-

-

±5; ±10

от 0 до 2000 млн *

от 0 до 1000 млн ' включ.

-

±4; ±6

-

10

св. 1000 до 2000 млн '

-

-

±4; ±6

от 0 до 5000 млн *

от 0 до 2000 млн ' включ.

-

±2; ±4; ±6

-

10

св. 2000 до 5000 млн '

-

-

±2; ±4; ±6

от 0 до 1 %

от 0 до 0,5 % включ.

-

±2; ±4; ±6

-

10

св. 0,5 до 1 %

-

-

±2; ±4; ±6

таблицы 2

1

2

3

4

5

6

7

Оксид углерода (СО),

NDIR

от 0 до 2 %

от 0 до 1 % включ.

-

±2; ±4; ±6

-

10

св. 1 до 2 %

-

-

±2; ±4; ±6

от 0 до 5 %

от 0 до 2 % включ.

-

±2; ±4; ±6

-

10

св. 2 до 5 %

-

-

±2; ±4; ±6

от 0 до 10 %

от 0 до 5 % включ.

-

±2; ±4; ±6

-

10

св. 5 до 10 %

-

-

±2; ±4; ±6

от 0 до 20 %

от 0 до 10 % включ.

-

±2; ±4; ±6

-

10

св. 10 до 20 %

-

-

±2; ±4; ±6

от 0 до 30 %

от 0 до 15 % включ.

-

±2; ±4; ±6

-

10

св. 15 до 30 %

-

-

±2; ±4; ±6

от 0 до 50 %

от 0 до 20 % включ.

-

±2; ±4; ±6

-

10

св. 20 до 50 %

-

-

±2; ±4; ±6

от 0 до 70 %

от 0 до 30 % включ.

-

±2; ±4; ±6

-

10

св. 30 до 70 %

-

-

±2; ±4; ±6

от 0 до 100 %

от 0 до 50 % включ.

-

±2, ±4; ±6

-

10

св. 50 до 100 %

-

-

±2; ±4; ±6

Оксид азота (NO), CIPS

от 0 до 125 млн '

от 0 до 25 млн '

включ.

±(0,035+0,05^Свх) млн '; ±(0,2+0,05^Свх) млн '

-

-

120;600

св. 25 до 125 млн '

-

-

±6; ±10

таблицы 2

1

2

3

4

5

6

7

Оксид азота (NO), CIPS

от 0 до 900 млн *

от 0 до 40 млн ' включ.

±(2,0+0,05^Свх) млн '

-

-

20

св. 40 до 900 млн '

-

-

±10

от 0 до 3000 млн '

от 0 до 600 млн ' включ.

±(1,0+0,05^Свх) млн ';

±(3,0+0,05^Свх) млн^*

-

-

20

св. 600 до 3000 млн '

-

-

±6; ±10

от 0 до 25000 млн *

от 0 до 5000 млн ' включ.

±(8,0+0,05^Свх) млн ';

±(25+0,05^Свх) млн^*

-

-

20

св. 5000 до 25000 млн '

-

-

±6; ±10

от 0 до 10 %

от 0 до 2 % включ.

±(0,0025+0,05^Свх) %; ±(0,01+0,05^Свх) %

-

-

20

св. 2 до 10 %

-

-

±6; ±10

Оксид азота (NO),

NDIR

от 0 до 10 млн '

от 0 до 10 млн '

-

±10; ±20

-

30

от 0 до 25 млн '

от 0 до 25 млн '

-

±10; ±20

-

30

от 0 до 50 млн '

от 0 до 50 млн '

-

±5; ±10

-

30

от 0 до 100 млн '

от 0 до 100 млн '

-

±5; ±10

-

30

от 0 до 200 млн '

от 0 до 200 млн '

-

±5; ±10

-

30

от 0 до 500 млн '

от 0 до 500 млн '

-

±5; ±10

-

30

от 0 до 1000 млн *

от 0 до 500 млн ' включ.

-

±10; ±20

-

10

св. 500 до 1000 млн '

-

-

±10; ±20

от 0 до 2000 млн '

от 0 до 1000 млн ' включ.

-

±5; ±10

-

10

св. 1000 до 2000 млн '

-

-

±5; ±10

Оксид азота (NO), UV

Оксид азота (NO), NDIR

2

3

4

5

6

7

от 0 до 5000 млн '

от 0 до 2000 млн ' включ.

-

±5; ±10

-

10

св. 2000 до 5000 млн '

-

-

±5; ±10

от 0 до 1 %

от 0 до 0,5 % включ.

-

±5; ±10

-

10

св. 0,5 до 1 %

-

-

±5; ±10

от 0 до 2 %

от 0 до 1 % включ.

-

±5; ±10

-

10

св. 1 до 2 %

-

-

±5; ±10

от 0 до 5 %

от 0 до 2 % включ.

-

±5; ±10

-

10

св. 2 до 5 %

-

-

±5; ±10

от 0 до 10 %

от 0 до 5 % включ.

-

±5; ±10

-

10

св. 5 до 10 %

-

-

±5; ±10

от 0 до 20 %

от 0 до 10 % включ.

-

±5; ±10

-

10

св. 10 до 20 %

-

-

±5; ±10

от 0 до 30 %

от 0 до 15 % включ.

-

±5; ±10

-

10

св. 15 до 30 %

-

-

±5; ±10

от 0 до 50 %

от 0 до 20 % включ.

-

±2; ±4; ±6

-

10

св. 20 до 50 %

-

-

±2; ±4; ±6

от 0 до 70 %

от 0 до 30 % включ.

-

±2; ±4; ±6

-

10

св. 30 до 70 %

-

-

±2; ±4; ±6

от 0 до 100 %

от 0 до 50 % включ.

-

±2; ±4; ±6

-

10

св. 50 до 100 %

-

-

±2; ±4; ±6

от 0 до 50 млн '

от 0 до 10 млн ' включ.

-

±5; ±10; ±20

-

20; 50

св. 10 до 50 млн '

-

-

±5; ±10; ±20

от 0 до 100 млн *

от 0 до 20 млн ' включ.

-

±5; ±10

-

20; 50

св. 20 до 100 млн '

-

-

±5; ±10

Оксид азота (NO), UV

2

3

4

5

6

7

от 0 до 200 млн *

от 0 до 40 млн ' включ.

-

±5; ±10

-

20; 50

св. 40 до 200 млн '

-

-

±5; ±10

от 0 до 300 млн *

от 0 до 60 млн ' включ.

-

±5; ±10

-

20; 50

св. 60 до 300 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

20; 50

св. 100 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн *

от 0 до 200 млн ' включ.

-

±5; ±10

-

20; 50

св. 200 до 1000 млн '

-

-

±5; ±10

от 0 до 2000 млн *

от 0 до 400 млн ' включ.

-

±5; ±10

-

20; 50

св. 400 до 2000 млн '

-

-

±5; ±10

от 0 до 3000 млн *

от 0 до 600 млн ' включ.

-

±5; ±10

-

20; 50

св. 600 до 3000 млн '

-

-

±5; ±10

от 0 до 5000 млн '

от 0 до 1000 млн ' включ.

-

±5; ±10

-

20; 50

св. 1000 до 5000 млн '

-

-

±5; ±10

от 0 до 1 %

от 0 до 0,2 % включ.

-

±5; ±10

-

15; 50

св. 0,2 до 1 %

-

-

±5; ±10

от 0 до 3 %

от 0 до 0,6 % включ.

-

±5; ±10

-

15; 50

св. 0,6 до 3 %

-

-

±5; ±10

от 0 до 5 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 5 %

-

-

±5;±10

от 0 до 10 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 10 %

-

-

±5;±10

таблицы 2

1

2

3

4

5

6

7

Сероводород (H2S),

CIPS

от 0 до 1000 млн '

от 0 до 200 млн '

включ.

±(0,5+0,05^Свх) млн ';

±(2,5+0,05^Свх) млн '

-

-

120;600

св. 200 до 1000 млн '

-

-

±6; ±10

от 0 до 3600 млн *

от 0 до 7 млн * включ.

±0,7 млн *

-

-

20

св. 7 до 3600 млн '

-

-

±10

от 0 до 5 %

от 0 до 1 % включ.

±(0,0025+0,05^Свх) %; ±(0,02+0,05^Свх) %

-

-

20

св. 1 до 5 %

-

-

±6; ±10

от 0 до 15 %

от 0 до 1,5 % включ.

±(0,008+0,05^Свх) %;

±(0,015+0,05^Свх) %

-

-

20

св. 1,5 до 15 %

-

-

±6; ±10

от 0 до 60 %

от 0 до 6 % включ.

±(0,3+0,05^Свх) %;

±(0,6+0,05^Свх) %

-

-

20

св. 6 до 60 %

-

-

±10

20

от 0 до 100 %

от 0 до 10 % включ.

±(0,5+0,05^Свх) %; ±(1+0,05^Свх) %

-

-

20

св. 10 до 100 %

-

-

±6; ±10

Сероводород (H2S),

NDIR

от 0 до 10 млн '

от 0 до 10 млн '

-

±10; ±20

-

30

от 0 до 25 млн '

от 0 до 25 млн '

-

±10; ±20

-

30

от 0 до 50 млн '

от 0 до 50 млн '

-

±10; ±20

-

30

от 0 до 100 млн '

от 0 до 100 млн '

-

±10; ±20

-

30

от 0 до 200 млн '

от 0 до 200 млн '

-

±8; ±15

-

30

от 0 до 500 млн '

от 0 до 500 млн '

-

±6; ±10

-

30

от 0 до 1000 млн '

от 0 до 1000 млн '

-

±6; ±10

-

10

таблицы 2

1

2

3

4

5

6

7

Сероводород (H2S),

NDIR

от 0 до 2000 млн '

от 0 до 2000 млн '

-

±4; ±6; ±10

-

10

от 0 до 5000 млн '

от 0 до 5000 млн '

-

±4; ±6; ±10

-

10

от 0 до 1 %

от 0 до 1 %

-

±4; ±6; ±10

-

10

от 0 до 2 %

от 0 до 2 %

-

±4; ±6; ±10

-

10

от 0 до 5 %

от 0 до 5 %

-

±4; ±6; ±10

-

10

от 0 до 10 %

от 0 до 10 %

-

±2,5; ±4; ±6

-

10

от 0 до 20 %

от 0 до 20 %

-

±2,5; ±4; ±6

-

10

от 0 до 30 %

от 0 до 30 %

-

±2,5; ±4; ±6

-

10

от 0 до 50 %

от 0 до 50 %

-

±2,5; ±4; ±6

-

10

от 0 до 70 %

от 0 до 70 %

-

±2,5; ±4; ±6

-

10

от 0 до 100 %

от 0 до 100 %

-

±2,5; ±4; ±6

-

10

Сероводород (H2S), UV

от 0 до 35 млн *

от 0 до 7 млн ' включ.

-

±5; ±10; ±20

-

20; 50

св. 7 до 35 млн '

-

-

±5; ±10; ±20

от 0 до 100 млн *

от 0 до 20 млн ' включ.

-

±5; ±10

-

20; 50

св. 20 до 100 млн '

-

-

±5; ±10

Хлор (Cl2), UV

Сероводород (H2S), UV

2

3

4

5

6

7

от 0 до 200 млн *

от 0 до 40 млн ' включ.

-

±5; ±10

-

20; 50

св. 40 до 200 млн '

-

-

±5; ±10

от 0 до 300 млн *

от 0 до 60 млн ' включ.

-

±5; ±10

-

20; 50

св. 60 до 300 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

20; 50

св. 100 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн *

от 0 до 200 млн ' включ.

-

±5; ±10

-

20; 50

св. 200 до 1000 млн '

-

-

±5; ±10

от 0 до 2000 млн *

от 0 до 400 млн ' включ.

-

±5; ±10

-

20; 50

св. 400 до 2000 млн '

-

-

±5; ±10

от 0 до 3000 млн *

от 0 до 600 млн ' включ.

-

±5; ±10

-

20; 50

св. 600 до 3000 млн '

-

-

±5; ±10

от 0 до 5000 млн *

от 0 до 1000 млн ' включ.

-

±5; ±10

-

20; 50

св. 1000 до 5000 млн '

-

-

±5; ±10

от 0 до 1 %

от 0 до 0,2 % включ.

-

±5; ±10

-

15; 50

св. 0,2 до 1 %

-

-

±5; ±10

от 0 до 3 %

от 0 до 0,6 % включ.

-

±5; ±10

-

15; 50

св. 0,6 до 3 %

-

-

±5; ±10

от 0 до 5 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 5 %

-

-

±5;±10

от 0 до 10 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 10 %

-

-

±5;±10

от 0 до 100 млн *

от 0 до 20 млн ' включ.

-

±5; ±10

-

20; 50

св. 20 до 100 млн '

-

-

±5; ±10

от 0 до 200 млн *

от 0 до 40 млн ' включ.

-

±5; ±10

-

20; 50

св. 40 до 200 млн '

-

-

±5; ±10

от 0 до 300 млн *

от 0 до 60 млн ' включ.

-

±5; ±10

-

20; 50

св. 60 до 300 млн '

-

-

±5; ±10

Хлор (Cl2), UV

Хлороводород (HCl), CIPS

2

3

4

5

6

7

от 0 до 500 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

20; 50

св. 100 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн *

от 0 до 200 млн ' включ.

-

±5; ±10

-

20; 50

св. 200 до 1000 млн '

-

-

±5;±10

от 0 до 2000 млн *

от 0 до 400 млн ' включ.

-

±5; ±10

-

20; 50

св. 400 до 2000 млн '

-

-

±5; ±10

от 0 до 3000 млн *

от 0 до 600 млн ' включ.

-

±5; ±10

-

20; 50

св. 600 до 3000 млн '

-

-

±5; ±10

от 0 до 5000 млн *

от 0 до 1000 млн ' включ.

-

±5; ±10

-

20; 50

св. 1000 до 5000 млн '

-

-

±5; ±10

от 0 до 1 %

от 0 до 0,2 % включ.

-

±5; ±10

-

15; 50

св. 0,2 до 1 %

-

-

±5; ±10

от 0 до 3 %

от 0 до 0,6 % включ.

-

±5; ±10

-

15; 50

св. 0,6 до 3 %

-

-

±5; ±10

от 0 до 5 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 5 %

-

-

±5; ±10

от 0 до 10 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 10 %

-

-

±5; ±10

от 0 до 500 млн '

от 0 до 100 млн ' включ.

±(0,05+0,05^Свх) млн ';

±(0,25+0,05^Свх) млн '

-

-

120; 600

св. 100 до 500 млн '

-

-

±6; ±10

от 0 до 3300 млн *

от 0 до 6,6 млн ' включ.

±0,66 млн '

-

-

20

св. 6,6 до 3300 млн '

-

-

±10

от 0 до 10000 млн '

от 0 до 2000 млн ' включ.

±(0,7+0,05^Свх) млн ';

±(1,0+0,05^Свх) млн ';

±(5,0+0,05^Свх) млн '

-

-

20

св. 2 000 до 10000 млн '

-

-

±6; ±10

Хлороводород (HCl), CIPS

Углерод оксид-сульфид (COS), UV

2

3

4

5

6

7

от 0 до 10 %

от 0 до 1 % включ.

±(0,005+0,05^Свх) %; ±(0,01+0,05^Свх) %

-

-

20

св. 1 до 10 %

-

-

±6; ±10

от 0 до 30 %

от 0 до 3 % включ.

±(0,015+0,05^Свх) %; ±(0,03+0,05^Свх) %

-

-

20

св. 3 до 30 %

-

-

±6; ±10

от 0 до 40 млн *

от 0 до 8 млн ' включ.

-

±5; ±10; ±20

-

20; 50

св. 8 до 40 млн '

-

-

±5; ±10; ±20

от 0 до 100 млн '

от 0 до 20 млн ' включ.

-

±5; ±10

-

20; 50

св. 20 до 100 млн '

-

-

±5; ±10

от 0 до 200 млн *

от 0 до 40 млн ' включ.

-

±5; ±10

-

20; 50

св. 40 до 200 млн '

-

-

±5; ±10

от 0 до 300 млн *

от 0 до 60 млн ' включ.

-

±5; ±10

-

20; 50

св. 60 до 300 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

20; 50

св. 100 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн *

от 0 до 200 млн ' включ.

-

±5; ±10

-

20; 50

св. 200 до 1000 млн '

-

-

±5; ±10

от 0 до 2000 млн '

от 0 до 400 млн ' включ.

-

±5; ±10

-

20; 50

св. 400 до 2000 млн '

-

-

±5; ±10

от 0 до 3000 млн '

от 0 до 600 млн ' включ.

-

±5; ±10

-

20; 50

св. 600 до 3000 млн '

-

-

±5; ±10

от 0 до 5000 млн '

от 0 до 1000 млн ' включ.

-

±5; ±10

-

20; 50

таблицы 2

1

2

3

4

5

6

7

Углерод оксид-сульфид (COS), UV

от 0 до 5000 млн '

св. 1000 до 5000 млн '

-

-

±5; ±10

20; 50

от 0 до 1 %

от 0 до 0,2 % включ.

-

±5; ±10

-

15; 50

св. 0,2 до 1 %

-

-

±5; ±10

от 0 до 3 %

от 0 до 0,6 % включ.

-

±5; ±10

-

15; 50

св. 0,6 до 3 %

-

-

±5; ±10

от 0 до 5 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 5 %

-

-

±5; ±10

от 0 до 10 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 10 %

-

-

±5; ±10

Аммиак (NH3), CIPS

от 0 до 500 млн *

от 0 до 100 млн ' включ.

±(0,2+0,05^Свх) млн '

-

-

120; 600

св. 100 до 500 млн '

-

-

-

от 0 до 7100 млн *

от 0 до 14 млн ' включ.

±1,4 млн '

-

-

20

св. 14 до 7100 млн '

-

-

±10

от 0 до 10000 млн '

от 0 до 2000 млн ' включ.

±(3,5+0,05^Свх) млн '

-

-

20

св. 2000 до 10 000 млн '

-

-

±6; ±15

от 0 до 10 %

от 0 до 1 % включ.

±(0,1+0,05^Свх) %

-

-

20

св. 1 до 10 %

-

-

±6; ±15

от 0 до 30 %

от 0 до 3 % включ.

±(0,3+0,05^Свх) %

-

-

20

св. 3 до 30 %

-

-

±6; ±15

Аммиак (NH3), NDIR

от 0 до 10 млн '

от 0 до 10 млн '

-

±10; ±20

-

30

от 0 до 25 млн '

от 0 до 25 млн '

-

±10; ±20

-

30

от 0 до 50 млн '

от 0 до 50 млн '

-

±10; ±20

-

30

от 0 до 100 млн '

от 0 до 100 млн '

-

±10; ±20

-

30

от 0 до 200 млн '

от 0 до 200 млн '

-

±8; ±15

-

30

от 0 до 500 млн '

от 0 до 500 млн '

-

±6; ±10

-

30

от 0 до 1000 млн '

от 0 до 1000 млн '

-

±4; ±6; ±10

-

10

родолжение таблицы 2

1

2

3                      4                  5                6              7

Аммиак (NH3), NDIR

от 0 до 2000 млн *

от 0 до 2000 млн *

-

±4; ±6; ±10

-

10

от 0 до 5000 млн '

от 0 до 5000 млн '

-

±4; ±6; ±10

-

10

от 0 до 1 %

от 0 до 1 %

-

±4; ±6; ±10

-

10

от 0 до 2 %

от 0 до 2 %

-

±4; ±6; ±10

-

10

от 0 до 5 %

от 0 до 5 %

-

±4; ±6; ±10

-

10

от 0 до 10 %

от 0 до 10 %

-

±4; ±6; ±10

-

10

от 0 до 20 %

от 0 до 20 %

-

±4; ±6; ±10

-

10

от 0 до 30 %

от 0 до 30 %

-

±4; ±6; ±10

-

10

от 0 до 50 %

от 0 до 50 %

-

±4; ±6; ±10

-

10

от 0 до 70 %

от 0 до 70 %

-

±4; ±6; ±10

-

10

от 0 до 100 %

от 0 до 100 %

-

±4; ±6; ±10

-

10

Аммиак (NH3), UV

от 0 до 50 млн '

от 0 до 10 млн ' включ.

-

±5; ±10; ±20

-

20; 50

св. 10 до 50 млн '

-

-

±5; ±10; ±20

от 0 до 100 млн *

от 0 до 20 млн ' включ.

-

±5; ±10

-

20; 50

св. 20 до 100 млн '

-

-

±5; ±10

от 0 до 200 млн '

от 0 до 40 млн ' включ.

-

±5; ±10

-

20; 50

св. 40 до 200 млн '

-

-

±5; ±10

Аммиак (NH3), UV

Фтороводород (HF), CIPS

2

3

4

5

6

7

от 0 до 300 млн *

от 0 до 60 млн ' включ.

-

±5; ±10

-

20; 50

св. 60 до 300 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

20; 50

св. 100 до 500 млн '

-

-

±5; ±10

от 0 до 1000 млн *

от 0 до 200 млн ' включ.

-

±5; ±10

-

20; 50

св. 200 до 1000 млн '

-

-

±5; ±10

от 0 до 2000 млн *

от 0 до 400 млн ' включ.

-

±5; ±10

-

20; 50

св. 400 до 2000 млн '

-

-

±5; ±10

от 0 до 3000 млн *

от 0 до 600 млн ' включ.

-

±5; ±10

-

20; 50

св. 600 до 3000 млн '

-

-

±5; ±10

от 0 до 5000 млн *

от 0 до 1000 млн ' включ.

-

±5; ±10

-

20; 50

св. 1000 до 5000 млн '

-

-

±5; ±10

от 0 до 1 %

от 0 до 0,2% включ.

-

±5; ±10

-

15; 50

св. 0,2 до 1 %

-

-

±5; ±10

от 0 до 3 %

от 0 до 0,6 % включ.

-

±5; ±10

-

15; 50

св. 0,6 до 3 %

-

-

±5; ±10

от 0 до 5 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 5 %

-

-

±5; ±10

от 0 до 10 %

от 0 до 1 % включ.

-

±5; ±10

-

15; 50

св. 1 до 10 %

-

-

±5; ±10

от 0 до 600 млн *

от 0 до 1,2 млн ' включ.

±0,12 млн '

-

-

20

св. 1,2 до 600 млн '

-

-

±10

от 0 до 3000 млн '

от 0 до 800 млн ' включ.

±(1,0+0,05^Свх) млн ';

±(3,0+0,05^Свх) млн '

-

-

20

св. 800 до 3 000 млн '

-

-

±10

таблицы 2

1

2

3

4

5

6

7

Фтороводород (HF),

CIPS

от 0 до 25000 млн ’

от 0 до 5000 млн ' включ.

±(4,0+0,05^Свх) млн ';

±(8,0+0,05^Свх) млн '

-

-

20

св. 5000 до 25000 млн '

-

-

±10

от 0 до 10 %

от 0 до 2 % включ.

±(0,05+0,05^Свх) %; ±(0,1+0,05^Свх) %

-

-

20

св. 2 до 10 %

-

-

±10

Диоксид углерода (CO2), CIPS

от 0 до 10 млн '

от 0 до 10 млн '

-

±10; ±20

-

30

от 0 до 100 млн *

от 0 до 30 млн ' включ.

±(0,5+0,05^Свх) млн '

-

-

30

св. 30 до 100 млн '

-

-

±7; ±10

от 0 до 2000 млн *

от 0 до 500 млн ' включ.

±(3+0,05^Свх) млн '

-

-

20

св. 500 до 2000 млн '

-

-

±6; ±10

от 0 до 4000 млн *

от 0 до 700 млн ' включ.

±(4+0,05^Свх) млн '

-

-

20

св. 700 до 4000 млн '

-

-

±6; ±10

от 0 до 1,5 %

от 0 до 0,4 % включ.

±(0,0024+0,05^Свх) %

-

-

20

св. 0,4 до 1,5 %

-

-

±6; ±10

от 0 до 5 %

от 0 до 1,6 % включ.

±(0,0095+0,05^Свх) %

-

-

20

св. 1,6 до 5,0 %

-

-

±6; ±10

от 0 до 30 %

от 0 до 6 % включ.

±(0,0350+0,05^Свх) %

-

-

20

св. 6 до 30 %

-

-

±6; ±10

Диоксид углерода

(СО2), NDIR

от 0 до 10 млн '

от 0 до 10 млн '

-

±10; ±20

-

30

от 0 до 25 млн '

от 0 до 25 млн '

-

±10; ±20

-

30

от 0 до 50 млн '

от 0 до 50 млн '

-

±5; ±10

-

30

от 0 до 100 млн *

от 0 до 50 млн ' включ.

-

±5; ±10

-

30

св. 50 до 100 млн '

-

-

±5; ±10

Диоксид углерода

(СО2), NDIR

2

3

4

5

6

7

от 0 до 200 млн *

от 0 до 100 млн ' включ.

-

±5; ±10

-

30

св. 100 до 200 млн '

-

-

±5; ±10

от 0 до 500 млн *

от 0 до 200 млн ' включ.

-

±2,5; ±5; ±10

-

30

св. 200 до 500 млн '

-

-

±2,5; ±5; ±10

от 0 до 1000 млн *

от 0 до 500 млн ' включ.

-

±2,5; ±5; ±10

-

10

св. 500 до 1000 млн '

-

-

±2,5; ±5; ±10

от 0 до 2000 млн *

от 0 до 1000 млн ' включ.

-

±2,5; ±5; ±10

-

10

св. 1000 до 2000 млн '

-

-

±2,5; ±5; ±10

от 0 до 5000 млн *

от 0 до 2000 млн ' включ.

-

±2; ±4; ±6

-

10

св. 2000 до 5000 млн '

-

-

±2; ±4; ±6

от 0 до 1 %

от 0 до 0,5 % включ.

-

±2; ±4; ±6

-

10

св. 0,5 до 1 %

-

-

±2; ±4; ±6

от 0 до 2 %

от 0 до 1 % включ.

-

±2; ±4; ±6

-

10

св. 1 до 2 %

-

-

±2; ±4; ±6

от 0 до 5 %

от 0 до 2 % включ.

-

±2; ±4; ±6

-

10

св. 2 до 5 %

-

-

±2; ±4; ±6

от 0 до 10 %

от 0 до 5 % включ.

-

±2; ±4; ±6

-

10

св. 5 до 10 %

-

-

±2; ±4; ±6

таблицы 2

1

2

3

4

5

6

7

Диоксид углерода

(СО2), NDIR

от 0 до 20 %

от 0 до 10 % включ.

-

±2; ±4; ±6

-

10

св. 10 до 20 %

-

-

±2; ±4; ±6

от 0 до 30 %

от 0 до 15 % включ.

-

±2; ±4; ±6

-

10

св. 15 до 30 %

-

-

±2; ±4; ±6

от 0 до 50 %

от 0 до 20 % включ.

-

±2; ±4; ±6

-

10

св. 20 до 50 %

-

-

±2; ±4; ±6

от 0 до 70 %

от 0 до 30 % включ.

-

±2; ±4; ±6

-

10

св. 30 до 70 %

-

-

±2; ±4; ±6

от 0 до 100 %

от 0 до 50 % включ.

-

±2; ±4; ±6

-

10

св. 50 до 100 %

-

-

±2; ±4; ±6

Вода (Н2О), CIPS

от 0 до 1 млн '

от 0 до 1 млн '

±(0,05+0,1 •Свх) млн '

-

-

120; 600

от 0 до 10 млн '

от 0 до 1 млн ' включ.

±(0,05+0,1 •Свх) млн '

-

-

120; 600

св. 1 до 10 млн '

-

-

±10

от 0 до 100 млн *

от 0 до 20 млн ' включ.

±(1,5+0,1-Свх) млн '

-

-

20;600

св. 20 до 100 млн '

-

-

±10

от 0 до 1000 млн *

от 0 до 200 млн ' включ.

±(3+0,05^Свх) млн '

-

-

20

св. 200 до 1000 млн '

-

-

±7

от 0 до 5000 млн *

от 0 до 500 млн ' включ.

±(5+0,05^Свх) млн '

-

-

20

св. 500 до 5000 млн '

-

-

±6

таблицы 2

1

2

3

4

5

6

7

Вода (Н2О), NDIR

от 0 до 5000 мг/м3

от 0 до 1000 мг/м3 включ.

-

±5; ±10

-

10

св. 1000 до 5000 мг/м3

-

-

±5; ±10

от 0 до 20000 мг/м3

от 0 до 5000 мг/м3 включ.

-

±5; ±10

-

10

св. 5000 до 20000 мг/м3

-

-

±5; ±10

от 0 до 100000

мг/м3

от 0 до 20000 мг/м3

включ.

-

±5; ±10

-

10

св. 20000 до 100000 мг/м3

-

-

±5; ±10

от 0 до 200000 мг/м3

от 0 до 40000 мг/м3

включ.

-

±5; ±10

-

10

св. 40000 до 200000 мг/м3

-

-

±5; ±10

от 0 до 500000 мг/м3

от 0 до 100000 мг/м3 включ.

-

±5; ±10

-

10

св. 100000 до 500000 мг/м3

-

-

±5; ±10

Вода (Н2О), ЭТ

от 0 до 40 %

от 0 до 10 % включ.

-

±8; ±10

-

10; 40

св. 10 до 40 %

-

-

±8; ±10

Кислород (О2), ЭТ

от 0,1 до 25 % вкл.

от 0,1 до 25 % включ.

-

±4; ±7; ±10

-

15; 40

Кислород (О2), CIPS

от 0 до 1000 млн *

от 0 до 200 млн ' включ.

±(1+0,05^Свх) млн '

-

-

120; 600

св. 200 до 1000 млн '

-

-

±6; ±10

от 0 до 2 %

от 0 до 0,2 % включ.

±(0,01+0,05^Свх) %

-

-

20

св. 0,2 до 2 %

-

-

±10

от 0 до 10 %

от 0 до 1 % включ.

±(0,01+0,05^Свх) %

-

-

20

св. 1 до 10 %

-

-

±6; ±10

от 0 до 25 %

от 0 до 2,5 % включ.

±(0,025+0,05^Свх) %

-

-

20

св. 2,5 до 25 %

-

-

±6; ±10

Кислород (О2), CIPS

Кислород (О2), ЭЖ4)

2

3

4

5

6

7

от 0 до 50 %

от 0 до 5 % включ.

±(0,05+0,05^Свх) %

-

-

20

св. 5 до 50 %

-

-

±6; ±10

от 0 до 100 %

от 0 до 10 % включ.

±(0,01+0,05^Свх) %;

±(0,05+0,05^Свх) %

-

-

20

св. 10 до 100 %

-

-

±6; ±10

от 0,1 до 40 млн '

от 0,1 до 10 млн ' включ.

-

±5

-

100;300

св. 10 до 40 млн '

-

-

±5

от 1 до 200 млн *

от 1 до 40 млн ' включ.

-

±5

-

100;300

св. 40 до 200 млн '

-

-

±5

от 0 до 500 млн *

от 0 до 100 млн ' включ.

-

±5

-

50

св. 100 до 500 млн '

-

-

±5

от 0 до 2000 млн *

от 0 до 400 млн ' включ.

-

±8

-

50

св. 400 до 2000 млн '

-

-

±8

от 0 до 10000 млн *

от 0 до 2000 млн ' включ.

-

±6

-

50

св. 2000 до 10 000 млн '

-

-

±6

от 0 до 5 %

от 0 до 2 % включ.

-

±5

-

15

св. 2 до 5 %

-

-

±5

от 0 до 25 %

от 0 до 5 % включ.

-

±2; ±4

-

15

св. 5 до 25 %

-

-

±2; ±4

от 0 до 35 %

от 0 до 5 % включ.

-

±2; ±4

-

15

св. 5 до 35 %

-

-

±2; ±4

от 0 до 100 %

от 0 до 10 % включ.

-

±2; ±4

-

15

св. 10 до 100 %

-

-

±2; ±4

Водород (H2), ТК4)

2

3

4

5

6

7

от 0 до 0,5 %

от 0 до 0,5 %

-

±53); ±103)

-

5; 20; 40

от 0 до 1 %

от 0 до 1 %

-

±53); ±103)

-

5; 20; 40

от 0 до 2 %

от 0 до 2 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 3 %

от 0 до 3 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 4 %

от 0 до 4 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 5 %

от 0 до 5 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 10 %

от 0 до 10 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 20 %

от 0 до 20 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 30 %

от 0 до 30 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 40 %

от 0 до 40 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 50 %

от 0 до 50 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 60 %

от 0 до 60 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 80 %

от 0 до 80 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 100 %

от 0 до 100 %

-

±2,5; ±5

-

5; 20; 40

таблицы 2

1

2

3

4

5

6

7

Водород (H2), ТК4)

от 40 до 60 %

от 40 до 60 %

-

±2,53)5); ±53)5)

-

5; 20; 40

от 40 до 80 %

от 40 до 80 %

-

±2,53)5); ±53)5)

-

5; 20; 40

от 50 до 100 %

от 50 до 100 %

-

±2,53)5); ±53)5)

-

5; 20; 40

от 60 до 100 %

от 60 до 100 %

-

±2,53)5); ±53)5)

-

5; 20; 40

от 70 до 100 %

от 70 до 100 %

-

±2,53)5); ±53)5)

-

5; 20; 40

от 80 до 100 %

от 80 до 100 %

-

±2,53)5); ±53)5)

-

5; 20; 40

от 90 до 100 %

от 90 до 100 %

-

±2,53)5); ±53)5)

-

5; 20; 40

от 95 до 100 %

от 95 до 100 %

-

±2,53)5); ±53)5)

-

5; 20; 40

от 99 до 100 %

от 99 до 100 %

-

±2,53)5); ±53)5)

-

5; 20; 40

Водород (H2), ЭЖ4)

от 0 до 200 млн '

от 0 до 200 млн '

-

±2

-

5; 20; 40

от 0 до 1000 млн '

от 0 до 1000 млн '

-

±2

-

5; 20; 40

от 0 до 2 %

от 0 до 2 %

-

±5

-

5; 20; 40

от 0 до 20 %

от 0 до 20 %

-

±2,5; ±5

-

5; 20; 40

от 0 до 30 %

от 0 до 30 %

-

±5; ±2,5

-

5; 20; 40

таблицы 2

1

2

3

4

5

6

7

Водород (H2), ЭЖ4)

от 0 до 40 %

от 0 до 40 %

-

±5; ±2,5

-

5; 20; 40

от 0 до 50 %

от 0 до 50 %

-

±3; ±1,5

-

5; 20; 40

от 0 до 60 %

от 0 до 60 %

-

±3; ±1,5

-

5; 20; 40

от 0 до 80 %

от 0 до 80 %

-

±3; ±1,5

-

5; 20; 40

от 0 до 100 %

от 0 до 100 %

-

±3; ±1,5

-

5; 20; 40

Г елий (He), ТК4)

от 0 до 2 %

от 0 до 2 %

-

±53); ±2,53)

-

5; 20; 40

от 0 до 5 %

от 0 до 5 %

-

±53); ±2,53)

-

5; 20; 40

от 0 до 10 %

от 0 до 10 %

-

±53); ±2,53)

-

5; 20; 40

от 0 до 100 %

от 0 до 100 %

-

±53); ±2,53)

-

5; 20; 40

от 10 до 100 %

от 10 до 100 %

-

±53)5); ±2,53)5)

-

5; 20; 40

от 50 до 100 %

от 50 до 100 %

-

±53)5); ±2,53)5)

-

5; 20; 40

от 80 до 100 %

от 80 до 100 %

-

±53)5); ±2,53)5)

-

5; 20; 40

от 90 до 100 %

от 90 до 100 %

-

±53)5); ±2,53)5)

-

5; 20; 40

от 95 до 100 %

от 95 до 100 %

-

±53)5); ±2,53)5)

-

5; 20; 40

таблицы 2

1

2

3

4

5

6

7

Аргон (Ar), ТК4)

от 0 до 5 %

от 0 до 5 %

-

±53); ±2,53)

-

5; 20; 40

от 0 до 10 %

от 0 до 10 %

-

±53); ±2,53)

-

5; 20; 40

от 0 до 20 %

от 0 до 20 %

-

±53); ±2,53)

-

5; 20; 40

от 0 до 30 %

от 0 до 30 %

-

±53); ±2,53)

-

5; 20; 40

от 0 до 40 %

от 0 до 40 %

-

±53); ±2,53)

-

5; 20; 40

от 0 до 100 %

от 0 до 100 %

-

±53); ±2,53)

-

5; 20; 40

от 90 до 100 %

от 90 до 100 %

-

±53)5); ±2,53)5)

-

5; 20; 40

от 95 до 100 %

от 95 до 100 %

-

±53)5); ±2,53)5)

-

5; 20; 40

от 99 до 100 %

от 99 до 100 %

-

±53)5); ±2,53)5)

-

5; 20; 40

Метан (CH4), CIPS

от 0 до 500 млн '

от 0 до 100 млн ' включ.

±(0,15+0,05^Свх) млн ';

±(0,5+0,05^Свх) млн '

-

-

120;600

св. 100 до 500 млн '

-

-

±6; ±10

от 0 до 10000 млн ’

от 0 до 2000 млн ' включ.

±(2,5+0,05^Свх) млн '; ±(5+0,05^Свх) млн '

-

-

0,252); 13);

20

св. 2000 до 10000 млн '

-

-

±10

от 0 до 10 %

от 0 до 1 % включ.

±(0,05+0,05^Свх) %; ±(0,1+0,05-Свх) %

-

-

20

св. 1 до 10 %

-

-

±10

таблицы 2

1

2

3

4

5

6

7

Метан (CH4), CIPS

от 0 до 30 %

от 0 до 3 % включ.

±(0,15+0,05^Свх) %с;

±(0,3+0,05^Свх)

-

-

20

св. 3 до 30 %

-

-

±10

от 0 до 100 %

от 0 до 10 % включ.

±(0,5+0,05^Свх) %с;

±(1+0,05^Свх)

-

-

20

св. 10 до 100 %

-

-

±10

Октан (CsHis); Ацетон (СзНбО); 2-пропанон ((СНз)2СО); Гептан (C7H16); Углеводороды по гептану (С7Н16); Этанол (C2H5OH);

Бензол (C6H6); Метанол (CH3OH); Гексан (C6H14); Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан, 2-метилпропан (i-C4H10); Углеводороды по метану (СН4); Углеводороды по пропану (СзН8), NDIR

от 0 до 10 млн '

от 0 до 10 млн '

-

±10; ±20

-

30

от 0 до 25 млн '

от 0 до 25 млн '

-

±10; ±20

-

30

от 0 до 50 млн '

от 0 до 50 млн '

-

±5; ±10; ±20

-

30

от 0 до 100 млн '

от 0 до 50 млн ' включ.

-

±5; ±10; ±20

-

30

св. 50 до 100 млн '

-

-

±5; ±10; ±20

от 0 до 200 млн '

от 0 до 100 млн ' включ.

-

±5; ±10; ±20

-

30

св. 100 до 200 млн '

-

-

±5; ±10; ±20

от 0 до 500 млн '

от 0 до 200 млн ' включ.

-

±4; ±6; ±10

-

30

св. 200 до 500 млн^’

-

-

±4; ±6; ±10

от 0 до 1000 млн '

от 0 до 500 млн ’ включ.

-

±4; ±6; ±10

-

10

св. 500 до 1000 млн '

-

-

±4; ±6; ±10

от 0 до 2000 млн ’

от 0 до 1000 млн '

включ.

-

±4; ±6; ±10

-

10

св. 1000 до 2000 млн '

-

-

±4; ±6; ±10

таблицы 2

1

2

3

4

5

6

7

Ацетон (C3H6O); 2-пропанон ((CH3)2CO); Гептан (C7H16); Углеводороды по гептану (С7Н16); Этанол (C2H5OH);

Бензол (СбНб); Метанол (CH3OH); Гексан (C6H14); Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан, 2-метилпропан (i-C4Hio); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR

от 0 до 5000 млн '

от 0 до 2000 млн ' включ.

-

±2; ±4; ±6

-

1o

св. 2000 до 5000 млн '

-

-

±2; ±4; ±6

от 0 до 1 %

от 0 до 0,5 % включ.

-

±2; ±4; ±6

-

10

св. 0,5 до 1 %

-

-

±2; ±4; ±6

Бензол (C6H6); Метанол (CH3OH); Гексан (C6H14); Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан, 2-метилпропан (i-C4H1o); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR

от 0 до 2 %

от 0 до 1 % включ.

-

±2; ±4; ±6

-

1o

св. 1 до 2 %

-

-

±2; ±4; ±6

таблицы 2

1

2

3

4

5

6

7

Гексан (C6H14); Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан, 2-метилпропан (i-C4H10);

Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR

от 0 до 5

от 0 до 2 % включ.

-

±2; ±4; ±6

-

10

св. 2 до 5 %

-

-

±2; ±4; ±6

Оксид этилена (C2H4O); Ацетилен (С2Н2); Пентан (C5H12); Метан (CH4); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан; 2-метилпропан (i-C4H10); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8), NDIR

от 0 до 10 %

от 0 до 5 % включ.

-

±2; ±4; ±6

-

10

св. 5 до 10 %

-

-

±2; ±4; ±6

Пентан (C5H12); Метан (CH i); Этилен (C2H4); Пропилен (C3H6); Пропан (C3H8); Этан (C2H6); Изобутан; 2-метилпропан (i-CiHio); Углеводороды по метану (СН4); Углеводороды по пропану (СзН8), NDIR

от 0 до 20 %

от 0 до 10 % включ.

-

±2; ±4; ±6

-

10

св. 10 до 20 %

-

-

±2; ±4; ±6

Окончание таблицы 2

1

2

3

4

5

6

7

Метан (CH4); Этилен (C2H4); Пропилен (СзНб); Пропан (C3H8);

Этан (C2H6); Изобутан, 2-метилпропан (i-C4Hio); Углеводороды по метану (СН4); Углеводороды по пропану (С3Н8),

NDIR

от 0 до 30 %

от 0 до 15 % включ.

-

±2; ±4; ±6

-

10

св. 15 до 30 %

-

-

±2; ±4; ±6

от 0 до 50 %

от 0 до 20 % включ.

-

±2; ±4; ±6

-

10

св. 20 до 50 %

-

-

±2; ±4; ±6

от 0 до 70 %

от 0 до 30 % включ.

-

±2; ±4; ±6

-

10

св. 30 до 70 %

-

-

±2; ±4; ±6

от 0 до 100 %

от 0 до 50 % включ.

-

±2; ±4; ±6

-

10

св. 50 до 100 %

-

-

±2; ±4; ±6

  • - обеспечивается при расходе газовой пробы 10 литров в минуту;

  • - обеспечивается при расходе газовой пробы 40 литров в минуту;

  • - только холодная проба;

  • - нормирована к разности верхнего и нижнего пределов диапазона измерений;

пределы допускаемой основной погрешности и предел допускаемого времени установления показаний определяются заказом,

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности измерений от влияния изменения температуры окружающей среды на каждые 10 °C относительно нормальных условий измерений в долях от пределов основной погрешности, для методов:

- CIPS, NDIR

  • - ЭЖ, ЭТ, UV

  • - TK

±0,5 ±0,8 ±1

Пределы допускаемой дополнительной погрешности измерений от влияния изменения атмосферного давления на каждые 1 кПа относительно нормальных условий измерений в пределах условий эксплуатации, % от измеряемой величины1)

±1

1)   - Дополнительная погрешность суммируется с основной погрешностью измерений

измеряемой величины. При этом погрешности должны быть приведены к абсолютному виду.

Примечание - Нормальные условия измерений:

  • - температура окружающей среды, °С                               от +15 до +25

  • - относительная влажность, %                                       от 30 до 80

  • - атмосферное давление, кПа                                          от 97,7 до 104,3

Таблица 4 - Основные технические

Наименование характеристики

Значение

Параметры электрического питания

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

  • - напряжение постоянного тока, В

от 195 до 253 50/60

от 9 до 36 / от 18 до 36

Потребляемая мощность, В^А, не более

1200

Условия эксплуатации:

Температура окружающей среды, °C

от -60 до +502)

Относительная влажность воздуха, %

от 30 до 80

Атмосферное давление, кПа

от 84 до 104,3

Относительная влажность анализируемой среды1), %

от 0 до 93

Давление анализируемой среды1), кПа

от 95 до 110

Допустимое абсолютное давление газа, подаваемого на вход газонализатора3), кПа

от 50 до 450

Расход пробы анализируемой среды1), л/мин

от 1 до 2

  • 1)   - обеспечивается внешним устройством отбора пробы, при отсутствии встроенного;

  • 2)   - максимальный диапазон температуры окружающей среды, диапазон температуры может быть уменьшен, о чем делается отметка в паспорте газоанализатора;

  • 3)   - максимальный диапазон значения характеристики, конкретное значение определяется при заказе и прописывается в паспорте.

Таблица 5 - Дополнительные технические

Наименование характеристики

Значение

Габаритные размеры*, мм, не более: (ВхГхШ)

УПЭ ГА - EOP

140x210x350

УПЭ ГА - EOD

200x400x450

УПЭ ГА - EOM

356x650x485

УПЭ ГА - EOR

350x600x600

УПЭ ГА - EDA

650x265x450

УПЭ ГА - EDS

641x441x339

УПЭ ГА - EDP

1800x900x1100

Масса*, кг, не более:

УПЭ ГА - EOP

10

УПЭ ГА - EOD

15

УПЭ ГА - EOM

30

УПЭ ГА - EOR

35

УПЭ ГА - EDA

100

УПЭ ГА - EDS

190

УПЭ ГА - EDP

290

Степень защиты IP по ГОСТ 14254-2015 для:

УПЭ ГА - EOP, УПЭ ГА - EOD

IP32

УПЭ ГА - EOM

IP20

УПЭ ГА - EOR

IP66/IP67

УПЭ ГА - EDA, УПЭ ГА - EDS

IP66

УПЭ ГА - EDP

IP65

Количество каналов измерения: УПЭ ГА - EOP

от 1 до 3

Количество каналов измерения:

УПЭ ГА - EOD, УПЭ ГА - EOM, УПЭ ГА - EOR, УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP

от 1 до 7

Методы измерений: УПЭ ГА - EOP

CIPS, NDIR, ЭЖ, ЭТ, ТК

Методы измерений:

УПЭ ГА - EOD, УПЭ ГА - EOM, УПЭ ГА - EOR, УПЭ ГА - EDA, УПЭ ГА - EDS, УПЭ ГА - EDP

CIPS, NDIR, ЭЖ, ЭТ, UV, ТК

Материал корпуса:

УПЭ ГА - EOP, УПЭ ГА - EDP

полимерные материалы

Материал корпуса:

УПЭ ГА - EOD, УПЭ ГА - EOM, УПЭ ГА - EOR, УПЭ ГА - EDA, УПЭ ГА - EDS

металл и его сплавы

Маркировка взрывозащиты: УПЭ ГА - EDA, УПЭ ГА - EDS

1Ex db IIB+H2 T6_T3 Gb X Ex tb IIIC T80°C T190°C Db X

таблицы 5

Наименование характеристики

Значение

Температура подаваемой газовой пробы1, °C: Метод измерения CIPS

от -10 до +40; от +5 до +50; от + 15 до +190

Метод измерения NDIR

от -10 до +40; от +5 до +50; от +15 до +190

Метод измерения UV

от -10 до +40; от +5 до +50; от +15 до +190

Метод измерения ЭТ

от -10 до +40; от +5 до +50; от +15 до +190

Метод измерения ЭЖ

от -10 до +40; от +5 до +50

Метод измерения TK

от -10 до +40; от +5 до +50

Время прогрева в зависимости от температуры подаваемой пробы, мин, не более:

Для диапазона от -10 °C до +40 °C:

CIPS

10

NDIR, UV

60

ЭТ

30

ЭЖ

30

TK

30

Для диапазона от +5 °C до +50 °C

CIPS

10

NDIR, UV

60

ЭТ

30

ЭЖ

30

TK

30

Для диапазона от +15 °C до +190 °C

CIPS

120

NDIR, UV

120

ЭТ

30

ЭЖ

-

TK

-

Таблица 6 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

50 000

Знак утверждения типа

наносится на идентификационную табличку газоанализатора методом лазерной гравировки, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор универсальный промышленный экологический

УПЭ ГА

1 шт.

Упаковка

-

1 шт.

Паспорт

ТФПД.413327.020 ПС

1 экз.

Руководство по эксплуатации

ТФПД.413327.020 РЭ

1 экз.

Комплект ЗИП

-

1 шт.1)

1) Определяются заказом.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Использование по назначению» документа ТФПД.413327.020 РЭ «Газоанализаторы универсальные промышленные экологические УПЭ ГА. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43);

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;

ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;

ТФПД.413327.020 ТУ «Газоанализаторы универсальные промышленные экологические УПЭ ГА. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ЛИРП»

(ООО «ЛИРП»)

ИНН 7814793778

Юридический адрес: 194156, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, пр-кт Энгельса, д. 27, к. 5, литера А, помещ. 312-4

Web-сайт: http://www. lirp-spb.ru

E-mail: info@lirp-spb.ru

Изготовитель

Общество с ограниченной ответственностью «ЛИРП»

(ООО «ЛИРП»)

ИНН 7814793778

Юридический адрес: 194156, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, пр-кт Энгельса, д. 27, к. 5, литера А, помещ. 312-4

Адрес места осуществления деятельности: 194156, г. Санкт-Петербург, вн.тер.г. м.о. Светлановское, пр-кт Энгельса, д. 27, к. 5, литера А, помещ. 312-4

Web-сайт: http://www. lirp-spb.ru

E-mail: info@lirp-spb.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »           2025 г. №   1634

Лист № 1

Всего листов 4

Регистрационный № 96100-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-30

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-30 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 30 м3 подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-30 с заводскими номерами 1, 2, 3 расположены на территории АЗС №173, ООО «ТАИФ-НК АЗС» по адресу: 422701, Республика Татарстан, м.р-н Высокогорский, с.п. Высокогорское, тер. Промышленная зона Высокая Гора, зд.8.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-30 приведены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 1 - Эскиз общего вида резервуаров РГС-30

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 2 - Горловины резервуаров РГС-30 зав.№№ 1, 2, 3

Пломбирование резервуаров РГС-30 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

Номинальная вместимость, м3

30

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-30

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Казань,

Казань,

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. г. г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес:   420097, Респ. Татарстан (Татарстан), г.о. г. Казань, г.

ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Респ. Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »           2025 г. №   1634

Лист № 1

Всего листов 5

(далее - резервуары)

их приема, хранения

Регистрационный № 96101-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема нефтепродуктов, а также для и отпуска.

Описание средства измерений

их нефтепродуктом

Принцип действия резервуаров основан на заполнении до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-20 с заводским номером 1, РГС-50 с заводскими номерами 2, 4, РГС-60 с заводским номером 3.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-20 с заводским номером 1, РГС-50 с заводскими номерами 2, 4, РГС-60 с заводским номером 3 расположены на территории АЗС №233, ООО «ТАИФ-НК АЗС» по адресу: 423826, Республика Татарстан, г. Набережные Челны, пр-кт Чулман,109.

Эскизы общего вида резервуаров приведены на рисунках 1, 2. Фотографии горловин приведены на рисунках 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 1 - Эскиз общего вида резервуаров РГС-50 зав.№ 4, РГС-60 зав.№ 3

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 2 - Эскиз общего вида резервуаров РГС-20 зав.№ 1, РГС-50 зав.№ 2

11

Т

1 " -

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 3 - Горловина резервуара РГС-20 зав.№ 1

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 4 - Горловины резервуаров РГС-50 зав.№№ 2, 4

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 5 - Горловина резервуара РГС-60 зав.№ 3

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

РГС-20

РГС-50

РГС-60

Номинальная вместимость, м3

20

50

60

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Технические

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-20

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-50

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-60

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. г. Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. г. Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru Уникальный номер записи RA.RU.312640

в реестре аккредитованных лиц

об аккредитации

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »           2025 г. №

Лист № 1

Всего листов 5

(далее - резервуары) их приема, хранения

Регистрационный № 96102-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС предназначены для измерений объема нефтепродуктов, а также для и отпуска.

Описание средства измерений

их нефтепродуктом

Принцип действия резервуаров основан на заполнении до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-15 с заводским номером 1, РГС-25 с заводскими номерами 3, 4, 5, 6, РГС-35 с заводским номером 2.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-15 с заводским номером 1, РГС-25 с заводскими номерами 3, 4, 5, 6, РГС-35 с заводским номером 2 расположены на территории АЗС №160, ООО «ТАИФ-НК АЗС» по адресу: 420127, Республика Татарстан, г. Казань, ул. Михаила Миля, 57.

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4, 5.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 1 - Эскиз общего вида резервуаров РГС

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 2 - Горловина резервуара РГС-15 зав.№ 1

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 3 - Горловины резервуаров РГС-25 зав.№№ 3, 4

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 4 - Горловины резервуаров РГС-25 зав.№№ 5, 6

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 5 - Горловина резервуара РГС-35 зав.№ 2

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

РГС-15

РГС-25

РГС-35

Номинальная вместимость, м3

15

25

35

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Технические

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-15

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-25

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Резервуар стальной горизонтальный цилиндрический

РГС-35

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. г. Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. г. Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »           2025 г. №   1634

Лист № 1

Всего листов 3

Регистрационный № 96103-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВ-35/25

Назначение средства измерений

Трансформаторы тока ТВ-35/25 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы - однофазные, встроенные.

Трансформаторы предназначены для установки и работы на вводах в выключателе МКП-35-1500 (далее - выключатель). Трансформаторы выполнены в виде тороида. Каждый трансформатор представляет собой кольцевой сердечник из трансформаторной стали с наложенной на него через бумажную изоляцию вторичной обмоткой. Первичной обмоткой служит токоведущий стержень ввода выключателя. Трансформаторы тока надеты на среднюю часть вводов под крышкой каждого полюса и прикреплены к ней шпильками. Выводы вторичных обмоток трансформаторов подсоединены к клеммам в шкафу привода выключателя.

Трансформаторы имеют 1 вторичную обмотку.

Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. После установки трансформатора в выключатель его изоляция определяется и обеспечивается изоляцией ввода.

К трансформаторам данного типа относятся трансформаторы тока ТВ-35/25 с заводскими номерами 8540/1, 8540/2, 8540/3, 8550/1, 8550/2, 8550/3, 8714/1, 8714/2, 8714/3.

Нанесение знака поверки на трансформатор не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на информационную табличку в месте, указанном на рисунке 1.

Рабочее положение трансформаторов в пространстве - любое.

Общий вид средства измерений, обозначение места нанесения заводского номера представлены на рисунке 1.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

А

Рисунок 1 - Общий вид средства измерений, места нанесения заводского номера (А)

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Номинальный первичный ток 11ном, А

600

Номинальный вторичный ток 12ном, А

5

Класс точности обмотки для измерений и учета по ГОСТ 7746-2015

0,5

Номинальная вторичная нагрузка, В^А

30

Номинальная частота переменного тока, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

262800

Знак утверждения типа

нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование

Обозначение

Количество, шт./экз.

Трансформатор тока

ТВ-35/25

1

Паспорт

-

1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТВ-35/25. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Росстандарта от 21.07.2023 г. № 1491.

Правообладатель

Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Уралэлектротяжмаш)

Адрес: 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22

Изготовитель

Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Уралэлектротяжмаш) (изготовлены в 1967 г.)

Адрес: 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22

Испытательный центр

Общество с ограниченной ответственностью «ЛЕММА»

(ООО «ЛЕММА»)

Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57

Web-сайт: www.lemma-ekb.ru

E-mail: lemma-ekb@mail.ru Уникальный номер записи

аккредитации в реестре аккредитованных лиц

об

Росаккредитации RA.RU.314006

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _! »           2025 г. №

Лист № 1

Всего листов 3

Регистрационный № 96104-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТВДМ-35

Назначение средства измерений

Трансформаторы тока ТВДМ-35 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы - однофазные, встроенные.

Трансформаторы предназначены для установки и работы на вводах в выключателе МКП-35-1500 (далее - выключатель). Трансформаторы выполнены в виде тороида. Каждый трансформатор представляет собой кольцевой сердечник из трансформаторной стали с наложенной на него через бумажную изоляцию вторичной обмоткой. Первичной обмоткой служит токоведущий стержень ввода выключателя. Трансформаторы тока надеты на среднюю часть вводов под крышкой каждого полюса и прикреплены к ней шпильками. Выводы вторичных обмоток трансформаторов подсоединены к клеммам в шкафу привода выключателя.

Трансформаторы имеют 1 вторичную обмотку.

Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. После установки трансформатора в выключатель его изоляция определяется и обеспечивается изоляцией ввода.

К трансформаторам данного типа относятся трансформаторы тока ТВДМ-35 с заводскими номерами 6964/1, 6964/2, 6964/3, 7575/1, 7575/2, 7575/3, 7662/1, 7662/2, 7662/3, 7745/1, 7745/2, 7745/3.

Нанесение знака поверки на трансформатор не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом печати на информационную табличку в месте, указанном на рисунке 1.

Рабочее положение трансформаторов в пространстве - любое.

Общий вид средства измерений, обозначение места нанесения заводского номера представлены на рисунке 1.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид средства измерений, места нанесения заводского номера (А)

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Номинальный первичный ток 11ном, А

600

Номинальный вторичный ток 12ном, А

5

Класс точности обмотки для измерений и учета по ГОСТ 7746-2015

0,5

Номинальная вторичная нагрузка, В^А

30

Номинальная частота переменного тока, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

262800

Знак утверждения типа

нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Наименование

Обозначение

Количество, шт./экз.

Трансформатор тока

ТВДМ-35

1

Паспорт

-

1

Сведения о методиках (методах) измерений

приведены в разделе 1 «Общие сведения» документа «Трансформатор тока ТВДМ-35. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений коэффициентов электрического тока, утвержденная приказом Росстандарта

преобразования силы

от 21.07.2023 г. № 1491.

Правообладатель

Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Уралэлектротяжмаш)

Адрес: 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22

Изготовитель

Уральский завод тяжёлого электротехнического машиностроения им. В. И. Ленина (Уралэлектротяжмаш) (изготовлены в 1965 г.)

Адрес: 620017, Свердловская обл., г. Свердловск, ул. Фронтовых Бригад, д. 22

Испытательный центр

Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА»)

Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57

Web-сайт: www.lemma-ekb.ru

E-mail: lemma-ekb@mail.ru Уникальный номер записи об аккредитации Росаккредитации RA.RU.314006

реестре аккредитованных лиц

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »           2025 г. №   1634

Лист № 1

Всего листов 3

Регистрационный № 96105-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной цилиндрический с понтоном РВСП-20000

Назначение средства измерений Резервуар вертикальный стальной цилиндрический

с понтоном РВСП-20000

(далее - резервуар или РВСП-20000) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - вертикальный стальной цилиндрический с понтоном РВСП-20000 номинальной вместимостью 20000 м3.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, крыши и понтона.

Заполнение и выдача продукта осуществляются через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и на титульный лист паспорта резервуара типографским способом.

Резервуар РВСП-20000 с заводским номером 4 расположен на территории резервуарного парка НПС «Родионовская» Тихорецкого РУМН АО «Черномортранснефть» по адресу: 346580, Ростовская область, Родионово - Несветайская слобода, ул. Мичурина 2. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование резервуара не предусмотрено.

Общий вид резервуара представлен на рисунке 1.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Нефть Огнеопасно

Рисунок 1 - Общий вид резервуара РВСП-20000 зав. № 4

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20000

Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

±0,10

Таблица 2 - Основные технические

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

50

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический с понтоном

РВСП-20000

1 шт.

Паспорт

1 шт.

Градуировочная таблица

1 шт.

Сведения о методиках (методах) измерений приведены в пункте 14.1 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова»

(АО «НЗРМК им. Н.Е. Крюкова»)

ИНН 4221002780

Юридический адрес: 654033, Кемеровская обл. - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28

Телефон: +7 (3843) 92-16-58

E-mail: rmk@nzrmk.ru

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова»

(АО «НЗРМК им. Н.Е. Крюкова»)

ИНН 4221002780

Адрес: 654033, Кемеровская обл. - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28

Телефон: +7 (3843) 92-16-58

E-mail: rmk@nzrmk.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ростовской области»

(ФБУ «Ростовский ЦСМ»)

Адрес: 344000, Ростовская обл., г. Ростов-на-Дону, пр-кт Соколова, 58/173

Телефон: (863)290-44-88, факс: (863)291-08-02

E-mail: info@rostcsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30042-13

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »          2025 г. №

Лист № 1

Всего листов 6

Регистрационный № 96106-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы лазерные координатно-измерительные сканирующие HERON

Назначение средства измерений

HERON контроля процессе

Системы лазерные   координатно-измерительные    сканирующие

(далее - системы) предназначены для измерений приращений координат с целью геометрических размеров объектов и сооружений по массиву точек, полученных в трёхмерного сканирования.

Описание средства измерений

Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.

Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

Основными компонентами систем является управляющий блок HERON LITE Long Range Box, выполненный в виде отдельного блока и сканер с присоединенной ручкой. Для связи управляющего блока и сканера используется соединительный провод.

Управление системами осуществляется при помощи кнопок, находящихся на корпусе управляющего блока и с помощью внешних устройств по радиоканалу сети Wi-Fi.

К средствам измерений данного типа относятся системы лазерные координатноизмерительные сканирующие HERON модификаций HERON LITE, HERON LITE Color, HERON LITE LR, HERON LITE LR Color, HERON LITE EX, HERON MS TWIN, HERON MS TWIN Color, HERON OnyxSLAM, HERON OnyxSLAM photo отличающиеся габаритами и наличием в комплекте поставки рюкзака для проведения съемки.

Заводской номер систем в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на задней панели корпуса сканера и нижней панели управляющего блока. Общий вид маркировочных табличек представлен на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации системы не предусматривают внешних механических регулировок.

Общий вид систем представлен на рисунке 1-2.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

а)

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

б)

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

в)

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 1 -

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

д)

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

е)

вид сканеров системы лазерной координатно-измерительной сканирующей HERON:

а) модификации HERON LITE, HERON LITE LR, HERON LITE EX; б) модификация HERON LITE Color, HERON LITE LR Color; в) модификация HERON MS TWIN; г) HERON MS TWIN

Color; д) модификация HERON OnyxSLAM; е) HERON OnyxSLAM photo

Общий

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 2 - Общий вид управляющего блока системы лазерной координатно-измерительной сканирующей HERON

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

а)

Рисунок 3 - Общий вид маркировочной таблички а) на корпусе сканера; б) на корпусе управляющего блока

б)

Программное обеспечение

Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - ВПО). Указанное программное обеспечение предназначено для взаимодействия электронных блоков, осуществления измерений, хранения и передачи результатов измерений.

Для обработки результатов измерений используется программное обеспечение (далее - ПО) «Heron Desktop» и «Reconstructor».

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные      данные

(признаки)

Значение

Идентификационное наименование ПО

ВПО

Heron Live

Heron Desktop

Reconstructor

Номер версии (идентификационный номер ПО)

не ниже

0.2.3

не ниже

1.1.2b4

не ниже

2.5.0.1

не ниже 4.4.2

Алгоритм вычисления цифрового идентификатора

-

-

-

-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Диапазон сканирования, м

от 1,5 до 300

Пределы допускаемой абсолютной погрешности измерений приращений в условной системе координат, по каждой из осей координат, мм

±4

Таблица 3 - Основные технические

Наименование характеристики

Значение

HERON

LITE,

LITE Color

LITE

LITE LR

MS TWIN

Модификация

LR

LITE EX

Color

MS TWIN

Color

Габаритные размеры, мм, не более - сканера

- длина

218

218

261

338

382

- ширина

140

140

140

141

141

- высота

120

120

120

153

153

Наименование характеристики

Значение

- блока управления

- длина

160

- ширина

209

- высота

59

Угловое поле сканирования:

- в вертикальной плоскости

360°

- в горизонтальной плоскости

360°

Масса сканера, кг, не более

1,0

1,5

2,4

2,9

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +45

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

HERON

OnyxSLAM

OnyxSLAM photo

Габаритные размеры, мм, не более

- сканера

  • - длина

  • - ширина

  • - высота

225

161

149

303

161

149

Угловое поле сканирования:

  • - в вертикальной плоскости

  • - в горизонтальной плоскости

360°

360°

Масса сканера, кг, не более

1,5

2,4

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +45

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

5

Наработка на отказ, ч, не менее

5000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Система лазерная координатно-измерительная сканирующая (модификация в соответствии с заказом потребителя)

HERON

1 шт.

Ручка

-

По заказу

Крепление системы типа «Рюкзак»

-

По заказу

Крепление системы типа «Сумка»

-

По заказу

Крепление системы на автомобиль

-

По заказу

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Как выполнить сканирование» документов:

  • - «Системы лазерные координатно-измерительные сканирующие HERON LITE, HERON LITE LR, HERON LITE EX. Руководство по эксплуатации»;

  • - «Системы лазерные координатно-измерительные сканирующие HERON LITE Color, HERON LITE LR Color. Руководство по эксплуатации»;

  • - «Системы лазерные координатно-измерительные сканирующие HERON MS TWIN, HERON MS TWIN Color. Руководство по эксплуатации»;

  • - «Системы лазерные координатно-измерительные сканирующие HERON OnyxSLAM, Руководство по эксплуатации»;

  • - «Системы лазерные координатно-измерительные сканирующие HERON OnyxSLAM photo. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374;

Стандарт предприятия Gexcel Srl.

Правообладатель

Gexcel Srl, Италия

Адрес: Via Branze 45, I-25123 Brescia, Italy Тел.: +39 030 6595001

E-mail: info@gexcel.it

Изготовитель

Gexcel Srl, Италия

Адрес: Via Branze 45, I-25123 Brescia, Italy Тел.: +39 030 6595001

E-mail: info@gexcel.it

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адреса мест осуществления деятельности:

142300, РОССИЯ, Московская обл., р-он Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, РОССИЯ, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

РОССИЯ, Ивановская обл., р-н Лежневский, СПК имени Мичурина

Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263

в реестре аккредитованных лиц

Уникальный номер записи об аккредитации

RA.RU.314164

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »           2025 г. №

Лист № 1

Всего листов 5

Регистрационный № 96107-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы лазерные координатно-измерительные сканирующие SOUTH

Назначение средства измерений

Системы лазерные координатно-измерительные сканирующие SOUTH системы) предназначены для измерений приращений координат с геометрических размеров объектов и сооружений по трёхмерного сканирования.

(далее -

контроля процессе

целью

массиву точек, полученных в

Описание средства измерений

в автоматическом определении объектов и дальнейшем построении

Принцип работы систем заключается пространственного положения точек окружающих трёхмерной модели сканируемых окружающих объектов в виде массива точек.

Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

Основными компонентами систем является сканер, установленный на пластиковой опоре, вмещающий импульсный лазерный дальномер, электрические приводы и датчики углов поворота, GNSS антенна, камера и батарейный блок со съемными аккумуляторами (для модификаций SOUTH RobotSLAM, SOUTH RobotSLAM Plus). Для подключения сканера к батарейному блоку используется соединительный провод.

Управление системами осуществляется при помощи кнопок, находящихся на корпусе сканера и батарейного блока, с помощью внешних устройств по радиоканалу сети Wi-Fi.

К средствам измерений данного типа относятся системы лазерные координатноизмерительные сканирующие SOUTH модификаций SOUTH RobotSLAM, SOUTH RobotSLAM Lite, SOUTH RobotSLAM Plus, отличающиеся скоростью сканирования точек, габаритными размерами и метрологическими характеристиками.

Заводской номер систем в виде цифрового обозначения, состоящего из арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на пластиковой опоре (для модификации SOUTH RobotSLAM Lite) и на нижней панели импульсного лазерного дальномера сканера(для модификаций SOUTH RobotSLAM, SOUTH RobotSLAM Plus).

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование систем от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Общий вид систем представлен на рисунке 1.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Место нанесения заводского номера

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

а)                                                  Б)

Рисунок 1 - Общий вид систем лазерных координатно-измерительных сканирующих SOUTH: а) модификация SOUTH RobotSLAM Lite, б) модификации SOUTH RobotSLAM, SOUTH RobotSLAM Plus

Программное обеспечение

Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - ВПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «RobotSLAM Palm». Для постобработки записанных данных на персональном компьютере используется ПО «RobotSLAM Engine».

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

икационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ВПО

RobotSLAM

Palm

RobotSLAM Engine

Номер версии (идентификационный номер ПО)

не ниже

20231222

не ниже

1.0.6

не ниже 1.1.7

Алгоритм       вычисления       цифрового

идентификатора

-

-

-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики

Значение

Модификация

SOUTH RobotSLAM

SOUTH RobotSLAM

Plus

Диапазон сканирования, м

от 1,5 до 120

Пределы допускаемой абсолютной погрешности измерений приращений в условной системе координат по каждой из осей координат, мм

  • - в диапазоне от 1,5 до 50 м включ.

  • - в диапазоне св. 50 до 120 м включ.

±30

±50

Таблица 3 -

Наименование характеристики

Значение

Модификация

SOUTH RobotSLAM Lite

Диапазон сканирования, м

от 1,5 до 70

Пределы допускаемой абсолютной погрешности измерений приращений в условной системе координат по каждой из осей координат, мм

±50

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

RobotSLAM

RobotSLAM

RobotSLAM Plus

Lite

Угловое поле сканирования:

- в вертикальной плоскости

360°

360°

- в горизонтальной плоскости

285°

52°

Габаритные размеры (ДлинахШиринахВысота), мм, не более:

262x230x146

180x132x386

Масса, кг, не более:

1,9

1,29

Напряжение питания от источника постоянного тока, В

14,4

от 9 до 27

Условия эксплуатации:

- температура окружающего воздуха, °С

от -20 до +65

от -20 до +65

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

5

Наработка на отказ, ч, не менее

50000

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование

Обозначение

Количество

Система лазерная координатно-измерительная сканирующая (модификация в соответствии с заказом потребителя)

SOUTH

1 шт.

Комплект GNSS антенны

-

1 комплект

Крепление для смартфона

1 шт.

Плечевой ремень

1 шт.

Основной кабель

1 шт.

Зарядное устройство

1 шт.

Батарея

2 шт.

Батарейный блок

1 шт.

Кабель Ethernet

1 шт.

USB накопитель

1 шт.

Карта памяти micro SD

1 шт.

SD кардридер

1 шт.

Салфетка

1 шт.

Кейс для переноски

1 шт.

Продолжение таблицы 6

Наименование

Обозначение

Количество

Камера

1 шт.

Подсветка

1 шт.

Зарядное устройство подсветки

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Съемка» документа «Руководство по эксплуатации. Системы лазерные координатно-измерительные сканирующие SOUTH модификации SOUTH RobotSLAM, SOUTH RobotSLAM Plus, SOUTH RobotSLAM Lite».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374;

Стандарт предприятия SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD.

Правообладатель

SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD., Китай

Адрес: Китай, 510665, 3/F, Surveying Building (He Tian Building), NO.24-26, Ke Yun Road, Guangzhou 510665, China

Изготовитель

SOUTH SURVEYING & MAPPING TECHNOLOGY CO., LTD., Китай

Адрес: Китай, 510665, 3/F, Surveying Building (He Tian Building), NO.24-26, Ke Yun Road, Guangzhou 510665, China

Адрес места осуществления деятельности: Китай, No.39 Sicheng Road, Tian He District, Guangzhou, Guangdong, ГЛОНАСС: 23.176866°, 113.420149°

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адреса мест осуществления деятельности:

142300, Россия, Московская обл., р-он Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Россия, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

Россия, Ивановская обл., р-н Лежневский, СПК имени Мичурина

Адрес юридического лица: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, Пр-кт Вернадского, д. 41, стр. 1, помещ. 263

в реестре аккредитованных лиц

Уникальный номер записи об аккредитации RA.RU.314164

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «    »      _    2025 г. №

Лист № 1

Всего листов 35

Регистрационный № 96109-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы многофункциональные трехфазные Теккноу ТК3000

Назначение средства измерений

Калибраторы многофункциональные трехфазные Теккноу ТК3000 (далее калибраторы) предназначены для воспроизведения и измерений постоянного и переменного электрического напряжения, силы постоянного и переменного электрического тока, электрической мощности постоянного и переменного тока, воспроизведения частоты синусоидального сигнала, угла сдвига фаз и гармоник.

Калибраторы могут использоваться (в зависимости от модификации) в качестве эталонов для поверки и калибровки средств измерений электрических величин как:

  • - эталон 1-го или 2-го разряда (в зависимости от модификации) согласно государственной поверочной схеме для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 23.07.2021 №1436 (Приложение А, Б, В);

  • - эталон 1-го или 2-го разряда средств измерений согласно государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 18.08.2023 №1706;

  • - эталон 1-го или 2-го разряда средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1^106 Гц согласно государственной поверочной схеме для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10-1 до 1^106 Гц, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2022 №668;

  • - эталон 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 №1520;

  • - эталон 1-го или 2-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16^100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 1 .10.2018 № 2091;

  • - эталон 5-го разряда средств измерений согласно государственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года №2360.

Описание средства измерений

К настоящему типу средств измерений относятся калибраторы следующих модификаций: ТК3500, ТК3510, ТК3520, ТК3530, ТК3550, ТК3100, ТК3300, отличающиеся своими функциональными возможностями. В калибраторах ТК3000 объединены функции генерации переменного/постоянного напряжения, силы тока, генерации мощности переменного/постоянного тока, измерений напряжения и силы переменного тока, гармоник и т.д.

Принцип действия калибраторов основан на преобразовании входных аналоговых сигналов в цифровую форму с помощью аналого-цифрового преобразователя и преобразовании выходных дискретных сигналов в аналоговую форму с помощью цифро-аналогового преобразователя с последующей индикацией на жидкокристаллическом дисплее.

Конструктивно калибраторы выполнены в виде переносного прибора в металлическом корпусе. На передней панели калибраторов расположены: сенсорный дисплей, функциональные клавиши (кроме ТК3550 и TK3100, для них предусмотрен выносной блок с функциональными клавишами и поворотным регулятором), поворотный регулятор для установки значений параметров, разъёмы для присоединения измерительных проводов. На задней панели калибраторов расположены: разъём сетевого питания с предохранителем и выключателем питания, стандартные интерфейсы дистанционного управления RS232 (Ethernet и USB опционально), встроенный охлаждающий вентилятор, клемма защитного заземления.

Калибраторы модификаций ТК3500, ТК3510, ТК3520, ТК3530 могут использоваться совместно с токовыми клещами, подключаемыми к специальным входам на задней панели прибора. Погрешность калибратора в данном случае определяется применяемыми клещами.

В калибраторах имеется функция анализа гармоник, которая позволяет отображать информацию о гармониках тока и напряжения, как усреднено, так и в процентах от действующего значения для всех трех фаз вплоть до 21-ой гармоники.

Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового кода, дата изготовления, знак утверждения типа наносятся на наклейку - шильд методом лазерной гравировки, расположенную на задней панели калибратора.

Общий вид модификаций калибраторов и идентификационных наклеек-шильдов представлены на рисунках 1 - 8.

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 1 - Калибратор многофункциональный трехфазный Теккноу ТК3500

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 2 - Калибратор многофункциональный трехфазный Теккноу ТК3510

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 3 - Калибратор многофункциональный трехфазный Теккноу ТК3520

-  - р

±  ф р

-

— )--

•*,                       А

1

,     П 1~

1

[

п п п

' ©    ф

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 4 - Калибратор многофункциональный трехфазный Теккноу ТК3530

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 5 - Калибратор многофункциональный трехфазный Теккноу ТК3550

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 6 - Калибратор многофункциональный трехфазный Теккноу ТК3100

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 7 - Калибратор многофункциональный трехфазный Теккноу ТК3300

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

Рисунок 8 - Пример идентификационной наклейки - шильда.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) калибраторов многофункциональных трехфазных ТК3000 состоит из метрологически значимого встроенного ПО, которое реализовано аппаратно и находится во внутренней памяти контроллера калибратора. Данное ПО устанавливается предприятием-изготовителем во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.

Конструкция калибраторов и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты встроенного ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер) ПО: - калибратор ТК3500

V10.45002406TK.XXX

- калибратор ТК3510

V10.45102406TK.XXX

- калибратор ТК3520

V10.45202406TK.XXX

- калибратор ТК3530

V10.45302406TK.XXX

- калибратор ТК3550

V10.45502406TK.XXX

- калибратор ТК3100

V10.41002406TK.XXX

- калибратор ТК3300

V10.43002406TK.XXX

Цифровой идентификатор ПО (CRC16)

отсутствует

Примечание - Х - номер версии метрологически незначимой части встроенного ПО

(от 0 до 9).

Таблица 2.1 - Метрологические характеристики в режиме воспроизведения переменного электрического напряжения___________________________________________________________

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В

Разрешение

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

15 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

500 мА

30 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

500 мА

60 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

150 мА

75 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

150 мА

150 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

50 мА

300 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

50 мА

600 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

25 мА

750 В1)

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

25 мА

1000 В1)

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мВ

25 мА

Примечание:

-1) диапазоны линейного напряжения (Uab);

- диапазон воспроизведения напряжения от 1 до 660 В (Макс. Uab - 1100 В), искажение <0,5 %.

Таблица 2.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А

Разреше

ние

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

200 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

50 В

500 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

20 В

1 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

20 В

2 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

5 В

5 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

5 В

10 А

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мА

1 В

25 А

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мА

1 В

Примечание:

- диапазон воспроизведения силы переменного тока от 20 мА до 30 А, искажение <0,2 %.

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В

Разреше

ние

Макс.

нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

100 мВ

±(0,03 + 0,02)

±(0,012 + 0,012)

1 мкВ

10 мА

1 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкВ

10 мА

10 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

10 мА

30 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

500 мА

100 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

150 мА

300 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

50 мА

600 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мВ

25 мА

1000 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мВ

15 мА

Примечание:

- диапазон воспроизведения напряжения от 10 мВ до 1100 В, коэффициент пульсации <1 %.

Таблица 2.4 - Метрологические характеристики в режиме воспроизведения силы постоянного электрического тока

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мкА, мА, А

Разреше

ние

Макс.

нагрузка

Для калибраторов

кл.т. 0,05%

Для калибраторов кл.т. 0,02

100 мкА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 нА

10 В

1 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

10 нА

10 В

10 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мкА

10 В

100 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

10 В

1 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

10 В

3 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

10 В

10 А

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкА

10 В

25 А

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкА

10 В

Примечание:

-диапазон воспроизведения силы постоянного тока от 0,1 мА до 30 А, коэффициент пульсации <1 %.

Воспроизводимая величина

Значение

Частота:

  • - диапазон, Гц

  • - разрешение, Гц

  • - пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

от 45,000 до 70,000

0,001

±0,01 (для калибраторов кл.т. 0,02)

±0,02 (для калибраторов кл.т. 0,05)

Угол сдвига фаз:

  • - диапазон, °

  • - разрешение, °

  • - пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз между током и напряжением, °

от 0,000 до 359,999

0,001

±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05)

Показатели несимметрии:

  • - напряжения, %, не более

  • - тока, %, не более

  • - угла сдвига фаз между напряжениями,°, не более

0,2

0,5

0,5

Гармоники:

  • - тока и напряжения

  • - регулировка амплитуды, %

  • - регулировка угла сдвига фаз, °

от 2 до 21

от 0 до 25 от 0 до 359,99

Таблица 2.6 - Метрологические характеристики в режиме воспроизведения электрической мощности

Вид измерений

Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, %

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

Активная мощность |cosф| >0,5

±0,05

±0,02

Реактивная мощность |81Пф| >0,5

±0,1

±0,05

Полная мощность

±0,1

±0,05

Коэффициент мощности

±0,1

±0,05

Примечание:

- погрешность измерений приведена к номинальным значениям диапазонов электрической мощности Рн = Uh'Ih, где Рн - электрическая мощность, Uh - номинальное значение диапазона переменного электрического напряжения, 1н - номинальное значение диапазона силы переменного тока;

- диапазон установки коэффициента мощности - -1,000000^0,000000^+ 1,000000

Таблица 2.7 -

в

й мощности

Вид измерений

Пределы допускаемой погрешности измерений электрической мощности

Прямое измерение

Измерение с токовыми клещами

Активная мощность

±0,05% ДИ

±0,2 % ДИ

Реактивная мощность

±0,1 % ДИ

±0,5 % ДИ

Полная мощность

±0,1 % ДИ

±0,5 % ДИ

Коэффициент мощности

±0,1 % ИВ

±0,5 % ИВ

Примечание: ДИ - диапазон измерений, ИВ

- измеренная величина

Таблица 2.8

Метрологические характеристики в режиме измерений переменного

Номинальные значения поддиапазонов измерений

Пределы допускаемой абсолютной погрешности измерений переменного электрического напряжения (% от установленного значения + % от номинального значения диапазона), В

Разрешение

57,7 В

±(0,03 + 0,02)

0,1мВ

100 В

±(0,03 + 0,02)

1 мВ

220 В

±(0,03 + 0,02)

1 мВ

380 В

±(0,03 + 0,02)

1 мВ

Таблица 2.9 - Метрологические характеристики в режиме прямого измерения силы переменного электрического тока

Номинальные значения поддиапазонов измерений

Пределы допускаемой абсолютной погрешности измерений силы переменного электрического тока (% от установленного значения + % от номинального значения диапазона), А

Разрешение

1 А

±(0,03 + 0,02)

10 мкА

5 А

±(0,03 + 0,02)

10 мкА

Таблица 2.10 - Метрологические характеристики в режиме измерений силы переменного электрического тока с помощью токовых клещей (опция)

Номинальные значения поддиапазонов измерений

Пределы допускаемой приведенной погрешности измерений силы переменного электрического тока (% от номинального значения диапазона)

Разрешение

5 А

±0,2

10 мкА

Примечание:

  • - диапазон измерений напряжения от 6 до 456 В;

  • - диапазон измерений силы переменного тока от 0,1 до 6 А;

  • - диапазон измерений частоты от 45 до 70 Гц, предел допускаемой абсолютной погрешности измерений частоты ±0,01 Гц;

  • - диапазон измерений угла сдвига фаз от 0,000 до 359,999°, предел допускаемой абсолютной погрешности измерений угла сдвига фаз ±0,02°

Вид измерений

Номинальные значения поддиапазонов измерений

Диапазоны измерений

Пределы допускаемой приведенной погрешности измерений, (% от номинального значения диапазона)

Постоянное электрическое напряжение

1 В

±(0 - 1,2) В

±0,01

10 В

±(0 - 12) В

±0,01

Сила постоянного электрического тока

2 мА

±(0 - 2,4) мА

±0,01

20 мА

±(0 - 24) мА

±0,01

Примечание:

  • - измерение времени отклика от 0 до 1000 мс, пределы допускаемой абсолютной погрешности измерений ±40 мс;

  • - диапазон измерений пульсаций напряжения от 0 до 30 мВ, пределы допускаемой абсолютной погрешности измерений ±1 мВ;

  • - диапазон измерений пульсаций напряжения от 0 до 300 мВ, пределы допускаемой абсолютной погрешности измерений ±10 мВ;

  • - диапазон измерений пульсаций тока от 0 до 60 мкА, пределы допускаемой абсолютной погрешности измерений ±2 мкА;

  • - диапазон измерений пульсаций тока от 0 до 600 мкА, пределы допускаемой абсолютной погрешности измерений ±20 мкА.

Таблица 2.12 - Метрологические характеристики в режиме воспроизведения электрической энергии (опция)_________________________________________________________________________

Вид измерений

Пределы допускаемой относительной погрешности измерений электрической энергии переменного тока, (% от установленного значения)

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

Активная энергия

±0,1

±0,05

Реактивная энергия

±0,2

±0,1

Примечание:

  • - импульсных выход - значение полной шкалы соответствует 60 кГц;

  • - импульсный вход - максимальная частота 1 кГц, уровень импульса от 3 до 12 В;

  • - постоянная счетчика электроэнергии 1^1000000 имп/кВт^ч или 1^1000000 имп/Вт^с.

Таблица 2.13 - Метрологические характеристики в режиме воспроизведения напряжения, четвертый канал (опция)______________________________________________________________

Характеристика

Значение

Номинальные значения напряжения

100 В, 380 В

Диапазон воспроизведения напряжения

от 0 до 110 %, вкл. от номинального значения диапазона

Пределы допускаемой приведенной погрешности воспроизведения напряжения, (% от номинального значения диапазона)

±0,05

Максимальная выходная мощность

10 В^А

Диапазон воспроизведения частоты

от 45 до 55 Гц

Таблица 3.1 - Метрологические характеристики в режиме воспроизведения переменного

Номинальные значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В

Разрешение

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

57,7 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

250 мА

100 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

150 мА

220 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

60 мА

380 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

40 мА

Примечание:

- диапазон воспроизведения напряжения от 6 до 456 В, искажение <0,2 %.

Таблица 3.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока_____________________________________________________________________

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), А

Разрешение

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

1 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

12 В

5 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

3 В

Примечание:

- диапазон воспроизведения силы переменного тока от 0,1 до 6,25 А, искажение <0,2 %.

Таблица 3.3 - Метрологические характеристики в режиме воспроизведения постоянного

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В

Разрешение

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

75 мВ

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мкВ

10 мА

1 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкВ

10 мА

10 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

10 мА

30 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

500 мА

100 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

150 мА

300 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

50 мА

Примечание:

- диапазон воспроизведения напряжения от 10 мВ до 330 В, коэффициент пульсации <1 %.

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мА

Разрешение

Макс.

нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

1 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

10 нА

10 В

5 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

10 нА

10 В

20 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

100 нА

10 В

Примечание:

- диапазон воспроизведения силы постоянного тока от 0,1 мА до 22 мА, коэффициент пульсации <1 %.

Таблица 3.5 - Метрологические характеристики в режиме воспроизведения частоты, угла сдвига фаз между током и напряжением. Показатели несимметрии по току, напряжению, углу сдвига

Воспроизводимая величина

Значение

Частота:

  • - диапазон, Гц

  • - разрешение, Гц

  • - пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

от 45,000 до 70,000

0,001

±0,01 (для калибраторов кл.т. 0,02)

±0,02 (для калибраторов кл.т. 0,05)

Угол сдвига фаз:

  • - диапазон, °

  • - разрешение, °

  • - пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз между током и напряжением, °

от 0,000 до 359,999

0,001

±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05)

Показатели несимметрии:

  • - напряжения, %, не более

  • - тока, %, не более

  • - угла сдвига фаз между напряжениями,°, не более

0,2

0,5

0,5

Гармоники:

  • - тока и напряжения

  • - регулировка амплитуды, %

  • - регулировка угла сдвига фаз, °

от 2 до 21

от 0 до 25 от 0 до 359,99

Вид измерений

Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, %

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

Активная мощность |cosф| >0,5

±0,05

±0,02

Реактивная мощность |81Пф| >0,5

±0,1

±0,05

Полная мощность

±0,1

±0,05

Коэффициент мощности

±0,1

±0,05

Примечание:

- погрешность измерений приведена к номинальным значениям диапазонов электрической мощности Рн = Uh'Ih, где Рн - электрическая мощность, Uh - номинальное значение диапазона переменного электрического напряжения, 1н - номинальное значение диапазона силы переменного тока;

- диапазон установки коэффициента мощности - -1.000000^0.000000^+ 1,000000

Таблица 3.7 -

в

й мощности

Вид измерений

Пределы допускаемой погрешности измерений электрической мощности

Прямое измерение

Измерение с токовыми клещами

Активная мощность

±0,05 % ДИ

±0,2 % ДИ

Реактивная мощность

±0,1 % ДИ

±0,5 % ДИ

Полная мощность

±0,1 % ДИ

±0,5 % ДИ

Коэффициент мощности

±0,1 % ИВ

±0,5 % ИВ

Примечание ДИ - диапазон измерений, ИВ - измеренная величина

Таблица 3.8 - Метрологические характеристики в режиме измерений переменного электрического напряжения___________________________________________________________

Номинальные значения поддиапазонов измерений

Пределы допускаемой абсолютной погрешности измерений переменного электрического напряжения (% от установленного значения + % от номинального значения диапазона), В

Разрешение

57,7 В

±(0,03 + 0,02)

0,1мВ

100 В

±(0,03 + 0,02)

1 мВ

220 В

±(0,03 + 0,02)

1 мВ

380 В

±(0,03 + 0,02)

1 мВ

Таблица 3.9 - Метрологические характеристики в режиме прямого измерения силы переменного электрического тока

Номинальные значения поддиапазонов измерений

Пределы допускаемой абсолютной погрешности измерений силы переменного электрического тока (% от установленного значения + % от номинального значения диапазона), А

Разрешение

1 А

±(0,03 + 0,02)

10 мкА

5 А

±(0,03 + 0,02)

10 мкА

Номинальные значения поддиапазонов измерений

Пределы допускаемой приведенной погрешности измерений силы переменного электрического тока (% от номинального значения диапазона)

Разрешение

5 А

±0,2

10 мкА

Примечание:

  • - диапазон измерений напряжения от 6 до 456 В;

  • - диапазон измерений силы переменного тока от 0,1 до 6 А;

  • - диапазон измерений частоты от 45 до 70 Гц, предел допускаемой абсолютной погрешности измерений частоты ±0,01 Гц;

  • - диапазон измерений угла сдвига фаз от 0,000 до 359,999°, предел допускаемой абсолютной погрешности измерений угла сдвига фаз ±0,02°

Таблица 3.11  - Метрологические характеристики в режиме измерений постоянного

электрического напряжения и силы постоянного электрического тока

Вид измерений

Номинальные значения поддиапазонов измерений

Диапазоны измерений

Пределы допускаемой приведенной погрешности измерений, (% от номинального значения диапазона)

Постоянное электрическое напряжение

1 В

±(0 - 1,2) В

±0,01

10 В

±(0 - 12) В

±0,01

Сила постоянного электрического тока

2 мА

±(0 - 2,4) мА

±0,01

20 мА

±(0 - 24) мА

±0,01

Примечание:

  • - измерение времени отклика от 0 до 1000 мс, пределы допускаемой абсолютной погрешности измерений ±40 мс;

  • - диапазон измерений пульсаций напряжения от 0 до 30 мВ, пределы допускаемой абсолютной погрешности измерений ±1 мВ;

  • - диапазон измерений пульсаций напряжения от 0 до 300 мВ, пределы допускаемой абсолютной погрешности измерений ±10 мВ;

  • - диапазон измерений пульсаций тока от 0 до 60 мкА, пределы допускаемой абсолютной погрешности измерений ±2 мкА;

  • - диапазон измерений пульсаций тока от 0 до 600 мкА, пределы допускаемой абсолютной погрешности измерений ±20 мкА.

    Характеристика

    Значение

    Номинальные значения напряжения

    100 В, 380 В

    Диапазон воспроизведения напряжения

    от 0 до 110 %, вкл. от номинального значения

    Пределы допускаемой приведенной погрешности воспроизведения напряжения (% от номинального значения)

    ±0,05

    Максимальная выходная мощность

    10 В^А

    Диапазон воспроизведения частоты

    от 45 до 55 Гц

Метрологические характеристики калибраторов многофункциональных трехфазных Теккноу ТК3510.

Таблица 4.1 - Метрологические характеристики в режиме воспроизведения переменного электрического напряжения___________________________________________________________

Номинальные значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В

Разрешение

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

57,7 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

250 мА

100 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

150 мА

220 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

60 мА

380 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

40 мА

Примечание:

- диапазон воспроизведения напряжения от 6 до 456 В, искажение <0,2 %.

Таблица 4.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока_____________________________________________________________________

Номинальные значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А

Разреше

ние

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

200 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

20 В

500 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

10 В

1 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

10 В

2 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

2 В

5 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

2 В

10 А

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мА

2 В

Примечание:

- диапазон воспроизведения силы переменного тока от 20 мА до 12 А, искажение <0,2 %.

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В

Разрешение

Макс.

нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

75 мВ

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мкВ

10 мА

1 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкВ

10 мА

10 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

10 мА

30 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

500 мА

100 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

150 мА

300 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

50 мА

600 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

25 мА

Примечание:

- диапазон воспроизведения напряжения от 10 мВ до 660 В, коэффициент пульсации <1 %.

Таблица 4.4 - Метрологические характеристики в режиме воспроизведения силы постоянного электрического тока_____________________________________________________________________

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А

Разреше ние

Макс.

нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

1 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

10 нА

3 В

5 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

10 нА

3 В

20 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

100 нА

3 В

100 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

3 В

1 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

3 В

3 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

3 В

10 А

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мА

3 В

Примечание:

- диапазон воспроизведения силы постоянного тока от 0,1 мА до 11 А, коэффициент пульсации <1 %.

Воспроизводимая величина

Значение

Частота:

  • - диапазон, Гц

  • - разрешение, Гц

  • - пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

от 45,000 до 70,000

0,001

±0,01 (для калибраторов кл.т. 0,02)

±0,02 (для калибраторов кл.т. 0,05)

Угол сдвига фаз:

  • - диапазон, °

  • - разрешение, °

  • - пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз между током и напряжением, °

от 0,000 до 359,999

0,001

±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05)

Показатели несимметрии:

  • - напряжения, %, не более

  • - тока, %, не более

  • - угла сдвига фаз между напряжениями,°, не более

0,2

0,5

0,5

Гармоники:

  • - тока и напряжения

  • - регулировка амплитуды, %

  • - регулировка угла сдвига фаз, °

от 2 до 21

от 0 до 25 от 0 до 359,99

Таблица 4.6 - Метрологические характеристики в режиме воспроизведения электрической мощности

Вид измерений

Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, %

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

Активная мощность |cosф| >0,5

±0,05

±0,02

Реактивная мощность |81Пф| >0,5

±0,1

±0,05

Полная мощность

±0,1

±0,05

Коэффициент мощности

±0,1

±0,05

Примечание:

- погрешность измерений приведена к номинальным значениям диапазонов электрической мощности Рн = Uh'Ih, где Рн - электрическая мощность, Uh - номинальное значение диапазона переменного электрического напряжения, 1н - номинальное значение диапазона силы переменного тока;

- диапазон установки коэффициента мощности - -1,000000^0,000000^+ 1,000000

Таблица 4.7 -

в

й мощности

Вид измерений

Пределы допускаемой-погрешности измерений электрической мощности

Прямое измерение

Измерение с токовыми клещами

Активная мощность

±0,05 % ДИ

±0,2 % ДИ

Реактивная мощность

±0,1 % ДИ

±0,5 % ДИ

Полная мощность

±0,1 % ДИ

±0,5 % ДИ

Коэффициент мощности

±0,1 % ИВ

±0,5 % ИВ

Примечание ДИ - диапазон измерений, ИВ - измеренная величина

Таблица 4.8

Метрологические характеристики в режиме измерения переменного

Номинальные значения поддиапазонов измерений

Пределы допускаемой абсолютной погрешности измерений переменного электрического напряжения (% от установленного значения + % от номинального значения диапазона), В

Разрешение

57,7 В

±(0,03 + 0,02)

0,1мВ

100 В

±(0,03 + 0,02)

1 мВ

220 В

±(0,03 + 0,02)

1 мВ

380 В

±(0,03 + 0,02)

1 мВ

Таблица 4.9 - Метрологические характеристики в режиме прямого измерения силы переменного электрического тока

Номинальные значения поддиапазонов измерений

Пределы допускаемой абсолютной погрешности измерений силы переменного электрического тока (% от установленного значения + % от номинального значения диапазона), А

Разрешение

1 А

±(0,03 + 0,02)

10 мкА

5 А

±(0,03 + 0,02)

10 мкА

Таблица 4.10 - Метрологические характеристики в режиме измерений силы переменного электрического тока с помощью токовых клещей (опция)

Номинальные значения поддиапазонов измерений

Пределы допускаемой приведенной погрешности измерений силы переменного электрического тока, (% от номинального значения диапазона)

Разрешение

5 А

±0,2

10 мкА

Примечание:

  • - диапазон измерений напряжения от 6 до 456 В;

  • - диапазон измерений силы тока от 0,1 до 6 А;

  • - диапазон измерений частоты от 45 до 70 Гц, предел допускаемой абсолютной погрешности измерений частоты ±0,01 Гц;

  • - диапазон измерений угла сдвига фаз от 0,000 до 359,999°, предел допускаемой абсолютной погрешности измерений угла сдвига фаз ±0,02°

Вид измерений

Номинальные значения поддиапазонов измерений

Диапазоны измерений

Пределы допускаемой приведенной погрешности измерений, (% от номинального значения диапазона)

Постоянное электрическое напряжение

1 В

±(0 - 1,2) В

±0,01

10 В

±(0 - 12)В

±0,01

Сила постоянного электрического тока

2 мА

±(0 - 2,4) мА

±0,01

20 мА

±(0 - 24) мА

±0,01

Примечание:

  • - измерение времени отклика от 0 до 1000 мс, пределы допускаемой абсолютной погрешности измерений ±40 мс;

  • - диапазон измерений пульсаций напряжения от 0 до 30 мВ, пределы допускаемой абсолютной погрешности измерений ±1 мВ;

  • - диапазон измерений пульсаций напряжения от 0 до 300 мВ, пределы допускаемой абсолютной погрешности измерений ±10 мВ;

  • - диапазон измерений пульсаций тока от 0 до 60 мкА, пределы допускаемой абсолютной погрешности измерений ±2 мкА;

  • - диапазон измерений пульсаций тока от 0 до 600 мкА, пределы допускаемой абсолютной погрешности измерений ±20 мкА.

Таблица 4.12 - Метрологические характеристики в режиме воспроизведения электрической энергии (опция)

Вид измерений

Пределы допускаемой относительной погрешности измерений электрической энергии переменного тока, (% от установленного значения)

Для калибраторов кл.т70,05

Для калибраторов кл.т. 0,02

Активная энергия

±0,1

±0,05

Реактивная энергия

±0,2

±0,1

Примечание:

  • - импульсных выход - значение полной шкалы соответствует 60 кГц;

  • - импульсный вход - максимальная частота 1 кГц, уровень импульса от 3 до 12 В;

  • -    постоянная счетчика электроэнергии 1^1000000 имп/кВт^ч или 1^1000000 имп/Вт^с

Таблица 4.13 - Метрологические характеристики в режиме воспроизведения напряжения, четвертый канал (опция)______________________________________________________________

Характеристика

Значение

Номинальные значения напряжения

100 В, 380 В

Диапазон воспроизведения напряжения

от 0 до 110 %, вкл. от номинального значения диапазона

Пределы допускаемой приведенной погрешности воспроизведения напряжения (% от номинального значения диапазона)

±0,05

Максимальная выходная мощность

10 В^А

Диапазон воспроизведения частоты

от 45 до 55 Гц

Таблица 5.1 - Метрологические характеристики в режиме воспроизведения переменного

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В

Разрешение

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

57,7 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

250 мА

100 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

150 мА

220 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

60 мА

380 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

40 мА

Примечание:

- диапазон воспроизведения напряжения от 6 до 456 В, искажение <0,2 %.

Таблица 5.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А

Разреше

ние

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

200 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

30 В

500 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

15 В

1 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мА

15 В

2 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

4 В

5 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

4 В

20 А

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мА

1 В

Примечание:

- диапазон воспроизведения силы переменного тока от 20 мА до 24 А, искажение <0,2 %.

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В

Разрешение

Макс.

нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

75 мВ

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мкВ

10 мА

1 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкВ

10 мА

10 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

10 мА

30 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

500 мА

100 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

150 мА

300 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

50 мА

600 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

25 мА

Примечание:

- диапазон воспроизведения напряжения от 10 мВ до 660 В, коэффициент пульсации <1 %.

Таблица 5.4 - Метрологические характеристики в режиме воспроизведения силы постоянного электрического тока_____________________________________________________________________

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А

Разреше

ние

Макс.

нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

1 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

10 нА

10 В

5 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

10 нА

10 В

20 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

100 нА

10 В

100 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

10 В

1 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

10 В

3 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

10 В

20 А

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мА

10 В

Примечание:

- диапазон воспроизведения силы постоянного тока от 0,1 мА до 22 А, коэффициент пульсации <1 %

Воспроизводимая величина

Значение

Частота:

  • - диапазон, Гц

  • - разрешение, Гц

  • - пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

от 45,000 до 70,000

0,001

±0,01 (для калибраторов кл.т. 0,02)

±0,02 (для калибраторов кл.т. 0,05)

Угол сдвига фаз:

  • - диапазон, °

  • - разрешение, °

  • - пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз между током и напряжением, °

от 0,000 до 359,999

0,001

±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05)

Показатели несимметрии:

  • - напряжения, %, не более

  • - тока, %, не более

  • - угла сдвига фаз между напряжениями,°, не более

0,2

0,5

0,5

Гармоники:

  • - тока и напряжения

  • - регулировка амплитуды, %

  • - регулировка угла сдвига фаз, °

от 2 до 21

от 0 до 25 от 0 до 359,99

Таблица 5.6 - Метрологические характеристики в режиме воспроизведения электрической мощности

Вид измерений

Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, %

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

Активная мощность |cosф| >0,5

±0,05

±0,02

Реактивная мощность |81Пф| >0,5

±0,1

±0,05

Полная мощность

±0,1

±0,05

Коэффициент мощности

±0,1

±0,05

Примечание:

- погрешность измерений приведена к номинальным значениям диапазонов электрической мощности Рн = Uh'Ih, где Рн - электрическая мощность, Uh - номинальное значение диапазона переменного электрического напряжения, 1к - номинальное значение диапазона силы переменного тока;

- диапазон установки коэффициента мощности - -1,000000^0,000000^+ 1,000000

Таблица 5.7 -

в

й мощности

Вид измерений

Пределы допускаемой погрешности измерений электрической мощности

Прямое измерение

Измерение с токовыми клещами

Активная мощность

±0,05 % ДИ

±0,2 % ДИ

Реактивная мощность

±0,1 % ДИ

±0,5 % ДИ

Полная мощность

±0,1 % ДИ

±0,5 % ДИ

Коэффициент мощности

±0,1 % ИВ

±0,5 % ИВ

Примечание ДИ - диапазон измерений, ИВ - измеренная величина

Таблица 5.8

Метрологические характеристики в режиме измерений переменного

Номинальные значения поддиапазонов измерений

Пределы допускаемой абсолютной погрешности измерений переменного электрического напряжения (% от установленного значения + % от номинального значения диапазона), В

Разрешение

57,7 В

±(0,03 + 0,02)

0,1мВ

100 В

±(0,03 + 0,02)

1 мВ

220 В

±(0,03 + 0,02)

1 мВ

380 В

±(0,03 + 0,02)

1 мВ

Таблица 5.9 - Метрологические характеристики в режиме прямого измерения силы переменного электрического тока

Номинальные значения поддиапазонов измерений

Пределы допускаемой абсолютной погрешности измерений силы переменного электрического тока (% от установленного значения + % от номинального значения диапазона), А

Разрешение

1 А

±(0,03 + 0,02)

10 мкА

5 А

±(0,03 + 0,02)

10 мкА

Таблица 5.10 - Метрологические характеристики в режиме измерений силы переменного электрического тока с помощью токовых клещей (опция)

Номинальные значения поддиапазонов измерений

Пределы допускаемой приведенной погрешности измерений силы переменного электрического тока, (% от номинального значения диапазона)

Разрешение

5 А

±0,2

10 мкА

Примечание:

  • - диапазон измерений напряжения от 6 до 456 В;

  • - диапазон измерений силы переменного тока от 0,1 до 6 А;

  • - диапазон измерений частоты от 45 до 70 Гц, предел допускаемой абсолютной погрешности измерений частоты ±0,01 Гц;

  • - диапазон измерений угла сдвига фаз от 0,000 до 359,999°, предел допускаемой абсолютной погрешности измерений угла сдвига фаз ±0,02°

Вид измерений

Номинальные значения поддиапазонов измерений

Диапазоны измерений

Пределы допускаемой приведенной погрешности измерений (% от номинального значения диапазона)

Постоянное электрическое напряжение

1 В

±(0 - 1,2) В

±0,01

10 В

±(0 - 12)В

±0,01

Сила постоянного электрического тока

2 мА

±(0 - 2,4) мА

±0,01

20 мА

±(0 - 24) мА

±0,01

Примечание:

  • - измерение времени отклика от 0 до 1000 мс, пределы допускаемой абсолютной погрешности измерений ±40 мс;

  • - диапазон измерений пульсаций напряжения от 0 до 30 мВ, пределы допускаемой абсолютной погрешности измерений ±1 мВ;

  • - диапазон измерений пульсаций напряжения от 0 до 300 мВ, пределы допускаемой абсолютной погрешности измерений ±10 мВ;

  • - диапазон измерений пульсаций тока от 0 до 60 мкА, пределы допускаемой абсолютной погрешности измерений ±2 мкА;

  • - диапазон измерений пульсаций тока от 0 до 600 мкА, пределы допускаемой абсолютной погрешности измерений ±20 мкА.

Таблица 5.12 - Метрологические характеристики в режиме воспроизведения электрической энергии (опция)_________________________________________________________________________

Вид измерений

Пределы допускаемой относительной погрешности измерений электрической энергии переменного тока, (% от установленного значения)

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

Активная энергия

±0,1

±0,05

Реактивная энергия

±0,2

±0,1

Примечание:

  • - импульсных выход - значение полной шкалы соответствует 60 кГц;

  • - импульсный вход - максимальная частота 1 кГц, уровень импульса от 3 до 12 В;

  • -    постоянная счетчика электроэнергии 1^1000000 имп/кВт^ч или 1^1000000 имп/Вт^с.

Таблица 5.13 - Метрологические характеристики в режиме воспроизведения напряжения, четвертый канал (опция)

Характеристика

Значение

Номинальное значение напряжения

100 В, 380 В

Диапазон воспроизведения напряжения

от 0 до 110 %, вкл. от номинального значения диапазона

Пределы допускаемой приведенной погрешности воспроизведения напряжения (% от номинального значения диапазона)

±0,05

Максимальная выходная мощность

10 В^А

Диапазон воспроизведения частоты

от 45 до 55 Гц

Таблица 6.1 - Метрологические характеристики в режиме воспроизведения переменного

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В

Разрешение

Макс. нагрузка

Для калибраторов

кл.т. 0,05

Для калибраторов кл.т. 0,02

15 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

500 мА

57,7 В

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мВ

500 мА

100 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

300 мА

220 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

140 мА

380 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

80 мА

600 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

50 мА

750 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мВ

30 мА

Примечание:

- диапазон воспроизведения напряжения от 1 до 825 В, искажение <0,2 %.

Таблица 6.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока_____________________________________________________________________

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А

Разреше

ние

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл. т. 0,02

20 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мкА

60 В

50 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мкА

60 В

100 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

60 В

200 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

30 В

500 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

30 В

1 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

30 В

2 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

6 В

5 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

6 В

10 А

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкА

2,5 В

20 А

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкА

1,2 В

50 А

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкА

0,8 В

100 А

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мА

0,8 В

Примечание:

- диапазон воспроизведения силы переменного тока от 2 мА до 110 А, искажение <0,2 %.

Номинальные значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического напряжения (% от установленного значения +% от номинального значения диапазона), мВ, В

Разрешение

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

75 мВ

±(0,03 + 0,02)

±(0,012 + 0,012)

0,1 мкВ

10 мА

100 мВ

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкВ

10 мА

300 мВ

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкВ

10 мА

1 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкВ

10 мА

3 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкВ

10 мА

10 В

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкВ

10 мА

30 В

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкВ

500 мА

60 В

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкВ

150 мА

100 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

150 мА

300 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

50 мА

600 В

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мВ

25 мА

1000 В

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мВ

15 мА

Примечание:

- диапазон воспроизведения напряжения от 5 мВ до 1100 В, коэффициент пульсации <1 %.

Таблица 6.4 - Метрологические характеристики в режиме воспроизведения силы постоянного электрического тока

Номинальные значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного электрического тока (% от установленного значения +% от номинального значения диапазона), мкА, мА, А

Разрешение

Макс. нагрузка

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

10 мкА

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 нА

10 В

30 мкА

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 нА

10 В

100 мкА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 нА

10 В

300 мкА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 нА

10 В

1 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

10 нА

10 В

3 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

10 нА

10 В

10 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мкА

10 В

30 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

0,1 мкА

10 В

100 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

10 В

300 мА

±(0,03 + 0,02)

±(0,012 + 0,008)

1 мкА

4 В

1 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

4 В

3 А

±(0,03 + 0,02)

±(0,012 + 0,008)

10 мкА

4 В

10 А

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкА

3 В

30 А

±(0,03 + 0,02)

±(0,012 + 0,008)

100 мкА

2,5 В

Примечание:

- диапазон воспроизведения силы постоянного тока от 1 мкА до 33 А, коэффициент пульсации <1 %.

Воспроизводимая величина

Значение

Частота:

  • - диапазон, Гц

  • - разрешение, Гц

  • - пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

от 45,000 до 70,000

0,001

±0,01 (для калибраторов кл.т. 0,02)

±0,02 (для калибраторов кл.т. 0,05)

Угол сдвига фаз:

  • - диапазон, °

  • - разрешение, °

  • - пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз между током и напряжением, °

от 0,000 до 359,999

0,001

±0,01 (для калибраторов кл.т. 0,02) ±0,02 (для калибраторов кл.т. 0,05)

Показатели несимметрии:

  • - напряжения, %, не более

  • - тока, %, не более

  • - угла сдвига фаз между напряжениями,°, не более

0,2

0,5

0,5

Гармоники:

  • - тока и напряжения

  • - регулировка амплитуды, %

  • - регулировка угла сдвига фаз, °

от 2 до 21

от 0 до 25 от 0 до 359,99

Таблица 6.6 - Метрологические характеристики в режиме воспроизведения электрической мощности

Вид измерений

Пределы допускаемой приведенной погрешности воспроизведения электрической мощности, %

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

Активная мощность |cosф| >0,5

±0,05

±0,02

Реактивная мощность |81Пф| >0,5

±0,1

±0,05

Полная мощность

±0,1

±0,05

Коэффициент мощности

±0,1

±0,05

Примечание:

- погрешность измерений приведена к номинальным значениям диапазонов электрической мощности Рн = Uh'Ih, где Рн - электрическая мощность, Uh - номинальное значение диапазона переменного электрического напряжения, 1н - номинальное значение диапазона силы переменного тока;

- диапазон установки коэффициента мощности - -1,000000^0,000000^+ 1,000000

Вид измерений

Номинальные значения поддиапазонов измерений

Диапазоны измерений

Пределы допускаемой приведенной погрешности измерений (% от номинального значения диапазона)

Постоянное электрическое напряжение

1 В

±(0 - 1,2) В

±0,01

10 В

±(0 - 12) В

±0,01

Сила постоянного электрического тока

2 мА

±(0 - 2,4) мА

±0,01

20 мА

±(0 - 24) мА

±0,01

Примечание:

  • - измерение времени отклика от 0 до 1000 мс, пределы допускаемой абсолютной погрешности измерений ±40 мс;

  • - диапазон измерений пульсаций напряжения от 0 до 30 мВ, пределы допускаемой абсолютной погрешности измерений ±1 мВ;

  • - диапазон измерений пульсаций напряжения от 0 до 300 мВ, пределы допускаемой абсолютной погрешности измерений ±10 мВ;

  • - диапазон измерений пульсаций тока от 0 до 60 мкА, пределы допускаемой абсолютной погрешности измерений ±2 мкА;

  • - диапазон измерений пульсаций тока от 0 до 600 мкА, пределы допускаемой абсолютной погрешности измерений ±20 мкА.

Таблица 6.8 - Метрологические характеристики в режиме воспроизведения электрической энергии (опция)_________________________________________________________________________

Вид измерений

Пределы допускаемой относительной погрешности измерений электрической энергии переменного тока, (% от установленного значения)

Для калибраторов кл.т. 0,05

Для калибраторов кл.т 0,02

Активная энергия

±0,1

±0,05

Реактивная энергия

±0,2

±0,1

Примечание:

  • - импульсных выход - значение полной шкалы соответствует 60 кГц;

  • - импульсный вход - максимальная частота 1 кГц, уровень импульса от 3 до 12 В;

  • -    постоянная счетчика электроэнергии 1^1000000 имп/кВт^ч или 1^1000000 имп/Вт^с.

Таблица 7.1 - Метрологические характеристики в режиме воспроизведения переменного

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В

Макс.

нагрузка

Для калибраторов кл.т. 0,1

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

57,7 В

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

500 мА

100 В

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

300 мА

220 В

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

130 мА

380 В

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

80 мА

Примечание:

- диапазон воспроизведения напряжения от 6 до 456 В, искажение <0,5 %.

Таблица 7.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока_____________________________________________________________________

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А

Макс.

нагрузка

Для калибраторов кл.т. 0,1

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

20 мА

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

24 В

50 мА

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

24 В

100 мА

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

24 В

200 мА

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

24 В

500 мА

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

24 В

1 А

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

24 В

2 А

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

6 В

5 А

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

6 В

10 А

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

2 В

20 А

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

2 В

50 А

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

0,6 В

100 А

±(0,06 + 0,04)

±(0,03 + 0,02)

±(0,012 + 0,008)

0,6 В

Примечание:

- диапазон воспроизведения силы переменного тока от 2 мА до 120 А, искажение <0,5 %.

Воспроизводимая величина

Значение

Частота:

- диапазон, Гц

от 45,000 до 70,000

- разрешение, Гц

0,001

- пределы допускаемой абсолютной

±0,01 (для калибраторов кл.т. 0,02)

погрешности воспроизведения

±0,02 (для калибраторов кл.т. 0,05)

частоты, Гц

±0,05 (для калибраторов кл.т. 0,1)

Угол сдвига фаз:

- диапазон, °

от 0,000 до 359,999

- разрешение, °

0,001

- пределы допускаемой абсолютной погрешности воспроизведения угла

±0,01 (для калибраторов кл.т. 0,02)

сдвига фаз между током и

±0,02 (для калибраторов кл.т. 0,05)

напряжением, °

±0,05 (для калибраторов кл.т. 0,1)

Показатели несимметрии: - напряжения, %, не более

0,2

- тока, %, не более

0,5

- угла сдвига фаз между напряжениями,°, не более

0,5

Гармоники:

- тока и напряжения

от 2 до 21

- регулировка амплитуды, %

от 0 до 25

- регулировка угла сдвига фаз, °

от 0 до 359,99

Таблица 7.4 - Метрологические характеристики в режиме воспроизведения электрической мощности/энергии переменного тока_________________________________________________

Вид измерений

Диапазон воспроизведен ия силы тока

Пределы допускаемой погрешности воспроизведения электрической мощности/энергии переменного тока 1)

Для калибраторов кл.т. 0,1

Для калибраторов кл.т. 0,05

Для калибраторов кл.т. 0,02

Активная мощность/энергия |cosф| >0,5

50 мА<1<120 А

±0,1 % ИВ

±0,05 % ИВ

±0,02 % ИВ

2 мА<1<50 мА

±0,2 % ДИ

±0,1 % ДИ

±0,05 % ДИ

Реактивная мощность/энергия |81Пф| >0,5

50 мА<1<120 А

±0,2 % ДИ

±0,1 % ДИ

±0,05 % ДИ

2 мА<1<50 мА

±0,5 % ДИ

±0,2 % ДИ

±0,1 % ДИ

Коэффициент мощности

50 мА<1<120 А

±0,1 % ИВ

±0,05 % ИВ

±0,02 % ИВ

2 мА<1<50 мА

±0,2 % ДИ

±0,1 % ДИ

±0,05 % ДИ

Примечание:

  • - 1) погрешность измерений приведена к номинальным значениям диапазонов электрической мощности Рн = Un'In, где Рн - электрическая мощность, ин - номинальное значение диапазона переменного электрического напряжения, 1н - номинальное значение диапазона силы переменного тока;

  • - диапазон установки коэффициента мощности - -1,000000^0,000000^+1,000000;

  • - импульсный выход: значение полной шкалы соответствует 60 Гц;

  • - импульсный вход: максимальная частота 150 кГц, уровень импульса от 3,3 до 24 В;

- ДИ - диапазон измерений, ИВ - измеренная величина

Таблица 8.1 - Метрологические характеристики в режиме воспроизведения переменного

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения переменного электрического напряжения (% от установленного значения +% от номинального значения диапазона), В

Разрешение

Макс. нагрузка

60 В

±(0,012 + 0,008)

0,01 мВ

240 мА

120 В

±(0,012 + 0,008)

0,1 мВ

120 мА

240 В

±(0,012 + 0,008)

0,1 мВ

60 мА

480 В

±(0,012 + 0,008)

0,1 мВ

30 мА

Примечание:

- диапазон воспроизведения напряжения от 1 до 528 В, искажение - <0,1 %.

Таблица 8.2 - Метрологические характеристики в режиме воспроизведения силы переменного электрического тока

Номинальные

значения поддиапазонов воспроизведения

Пределы допускаемой абсолютной погрешности воспроизведения силы переменного электрического тока (% от установленного значения +% от номинального значения диапазона), мА, А

Разреше

ние

Макс. нагрузка

200 мА

±(0,012 + 0,008)

0,1 мкА

50 В

1 А

±(0,012 + 0,008)

1 мкА

20 В

5 А

±(0,012 + 0,008)

1 мкА

6 В

20 А

±(0,012 + 0,008)

10 мкА

1,5 В

Примечание:

- диапазон воспроизведения силы переменного тока от 0,2 мА до 22 А, искажение -<0,02 %.

Таблица 8.3 - Метрологические характеристики в режиме воспроизведении частоты и угла сдвига фаз

Воспроизводимая величина

Значение

Частота:

  • - диапазон, Гц

  • - разрешение, Гц

  • - пределы допускаемой абсолютной погрешности воспроизведения частоты, Гц

от 45,000 до 65,000 (400 Гц - опция) 0,001

±0,01

Угол сдвига:

  • - диапазон, °

  • - разрешение, °

  • - пределы допускаемой абсолютной погрешности воспроизведения угла сдвига фаз между

током и напряжением, °

от 0,000 до 359,999

0,001

±0,02

Вид измерений

Пределы допускаемой приведенной погрешности воспроизведения электрической мощности переменного тока 1), %

Активная мощность |cosф| >0,5

±0,05

Реактивная мощность |81пф| >0,5

±0,05

Полная мощность

±0,05

Коэффициент мощности

±0,05

Примечание:

  • - 1) погрешность измерений приведена к номинальным значениям диапазонов электрической мощности Рн = Un'In, где Рн - электрическая мощность, ин - номинальное значение диапазона переменного электрического напряжения, 1н - номинальное значение диапазона силы переменного тока;

  • - диапазон установки коэффициента мощности - -1,000000^0,000000^+1,000000

Таблица 8.5 - Метрологические характеристики в режиме воспроизведения электрической

Вид измерений

Пределы допускаемой относительной погрешности воспроизведения электрической энергии переменного тока, %

Активная энергия

±0,05

Реактивная энергия

±0,1

Примечание:

  • - импульсных выход - значение полной шкалы соответствует 60 кГц;

  • - импульсный вход - максимальная частота 200 кГц, уровень импульса от 3 до 24 В;

  • -    постоянная    счетчика    электроэнергии    1^1000000    имп/кВт^ч

или 1^1000000 имп/Вт^с.

Таблица 8.6 - Характеристики в режиме индикации задаваемых сигналов: гармоник, интергармоник, фликера, выбросов, провалов и кратковременных прерываний напряжения (опция)_________________________________________________________________________________

Воспроизводимая величина

Значение

Гармоники:

  • - гармоники тока и напряжения от 2 до 99;

  • - амплитуда регулируется от 0 до 40 %;

  • - фаза регулируется от 000 до 359,99 °

Интергармоники:

  • - интергармоники тока и напряжения от 0,1 до 99;

  • - амплитуда регулируется от 0 до 40 %;

  • - фаза регулируется от 000 до 359,99 °

Фликер:

  • - диапазон изменений фликера от 0 до 40 % в диапазоне частот от 0,1 до 200 Гц;

  • - форма модуляции прямоугольная или синусоидальная

Выбросы и провалы/кратковременные прерывания напряжения:

  • - выходной диапазон от 0 до 120 % от номинального предела;

  • - время нарастания/спада от 0 до 120 с

  • - длительность от 1 мс до 300 с.

Таблица 9 - Технические

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 198 до 242

- частота переменного тока, Гц

от 48 до 52

Потребляемая мощность, В^А, не более: - (калибратор ТК3530, ТК3550, ТК3300);

600

- (калибратор ТК3500, ТК3510);

350

- (калибратор ТК3100);

800

- (калибратор ТК3520)

500

Габаритные размеры (длина х ширина х высота), мм, не более:

- (калибратор ТК3530, ТК3520);

470х470х195

- (калибратор ТК3500, ТК3510);

415х435х195

- (калибратор ТК3550);

485х490х200

- (калибратор ТК3100);

530х560х200

- (калибратор ТКЗЗОо)

460x450x220

Масса, кг, не более - (калибратор ТК3530);

22

- (калибратор ТК3500);

17

- (калибратор ТК3510, ТК3520);

19

- (калибратор ТК3550);

29

- (калибратор ТК3100);

36

- (калибратор ТК3300)

25

Условия эксплуатации:

температура окружающего воздуха, °С:

- (калибратор ТК3530);

от +10 до +25

- (калибратор ТК3500, ТК3510, ТК3520, ТК3550, ТК3100,

от +18 до +28

ТК3300)

относительная влажность воздуха,%

- (калибратор 3530);

не более: 80 (при +20°С)

- (калибратор 3500, ТК3510, ТК3520, ТК3550, ТК3100,

<60

ТК3300)

атмосферное давления, кПа

от 84 до 106,7

Таблица 10 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка до отказа, ч, не менее

40000

Средний срок службы, лет

8

Знак утверждения типа

наносится в виде цифрового кода на наклейку - шильд методом лазерной гравировки, расположенную на задней панели калибратора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 11 - Комплектность

Наименование

Обозначение

Количество

Калибратор многофункциональный трехфазный

ТК3000

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Тестовые провода

-

1 кт.

Кабель питания

-

1 шт.

Предохранитель

-

3 шт.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Применение» руководства по эксплуатации «Калибраторы многофункциональные трехфазные Теккноу ТК3000».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261 Средства измерений электрических и магнитных величин. Общие технические условия

Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от (по Приложениям А, Б, В)

23 июля 2021 г. № 1436

измерений силы переменного

1-10-1 до 1^106 Гц, утвержденная регулированию и метрологии

Государственная поверочная схема для средств электрического тока от 1^10-8 до 100 А в диапазоне частот от приказом Федерального агентства по техническому от 17 марта 2021 г. № 668

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. №1520

Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16^100 А, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091

Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360

ТУ 26.51.45-030-44345622-2022 «Калибраторы многофункциональные трехфазные ТК3000. Технические условия»

Правообладатель

Акционерное общество «ТЕККНОУ»

(АО «ТЕККНОУ»)

Юридический адрес: 199155, г. Санкт-Петербург, ВО, Уральская ул., д. 17, к. 3, литер Е, помещ. 24-Н, офис 4

ИНН: 7801079340

Телефон: +7 (812) 324-56-27

E-mail:info@tek-know.ru

Web-сайт: www.tek-know.ru

Изготовитель

Акционерное общество «ТЕККНОУ»

(АО «ТЕККНОУ»)

Юридический адрес: 199155, г. Санкт-Петербург, ВО, Уральская ул., д. 17, к. 3, литер Е, помещ. 24-Н, офис 4

Адрес места осуществления деятельности: 192148, г. Санкт-Петербург, пр-кт Елизарова, д. 31, к. 2, литер А

ИНН: 7801079340

Телефон: +7 (812) 324-56-27

E-mail:info@tek-know.ru

Web-сайт: www.tek-know.ru

Производственная площадка: «Hunan Lifeng Instrument Co., Ltd», адрес: Китай, Room 008, 1st floor, Scientific Research Complex building, No. 189, Lixiang East Road, Changsha Area, China (Hunan) Pilot Free Trade Zone

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14.

Web-cайт: www.vniim.ru

E-mail: info@vniim.ru

в реестре аккредитованных лиц

Уникальный номер записи об аккредитации RA.RU.314555

Приказ Росстандарта №1634 от 11.08.2025, https://oei-analitika.ru

1

- конкретное значение зависит от параметров подаваемой среды и указывается в паспорте

*Допустимые отклонения от указанных предельных значений в случае индивидуального заказа потребителя могут отличаться не более чем на ± 2/3 доли.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
