ния

GmbH, Германия

Стенд тормозной C- RTS-B- ABS-0021- 2. Методика поверки"

"КАМАЗ" (ПАО "КАМАЗ"), Республика Татарстан, г. Набережные Челны ИНН 1650032058

3.

Стенд тормозной

C-RTS- B-ABS- 0020-2

Е

96129-25

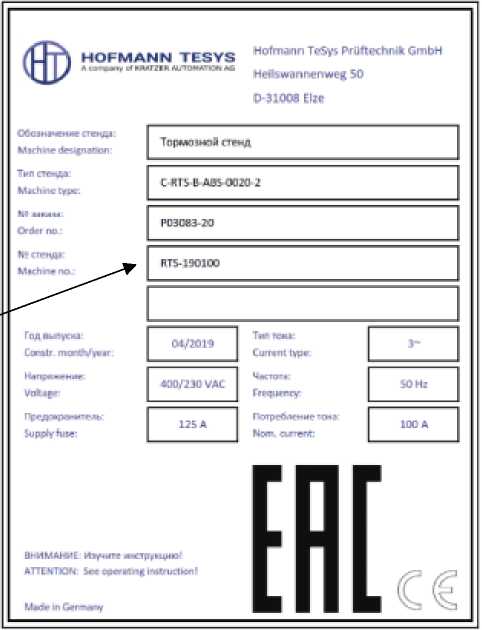

RTS-190100

Hofmann TeSys Pruftechnik GmbH, Германия

Hofmann TeSys Pruftechnik GmbH, Германия

ОС

МП АПМ 36-23 "ГСИ. Стенд тормозной C-RTS-B- ABS-0020- 2. Методика поверки"

1 год

Публичное акционерное общество "КАМАЗ" (ПАО "КАМАЗ"), Республика Татарстан, г. Набережные Челны ИНН 1650032058

ООО "Авто-прогресс-М", г. Москва

03.10.2024

4.

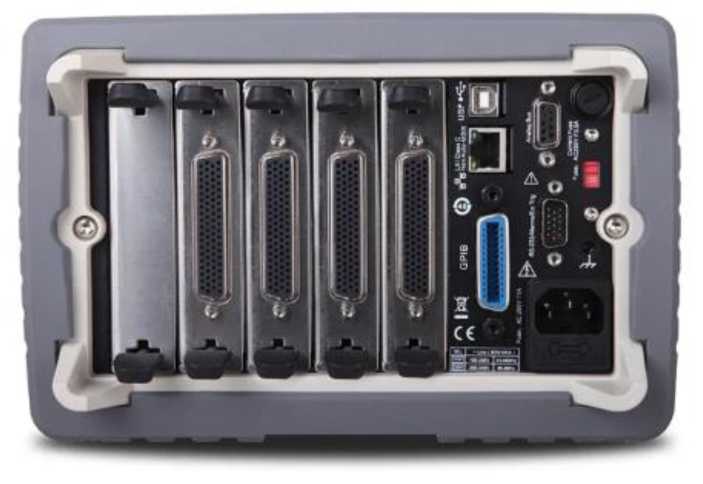

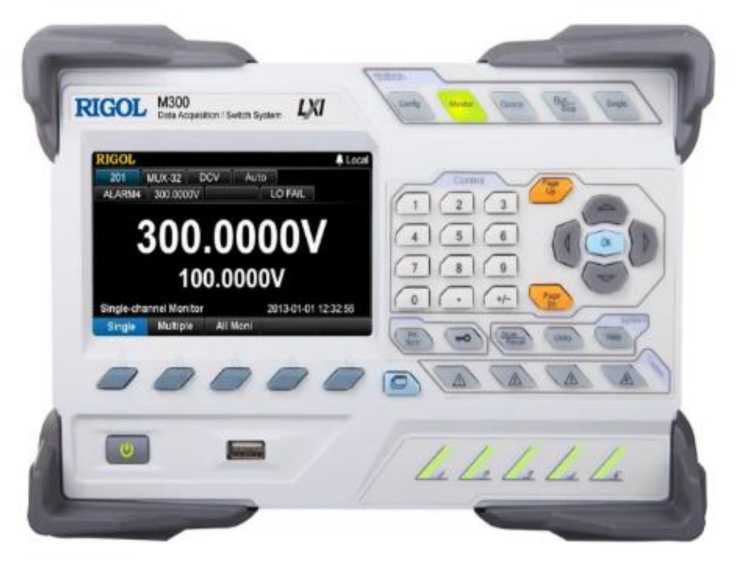

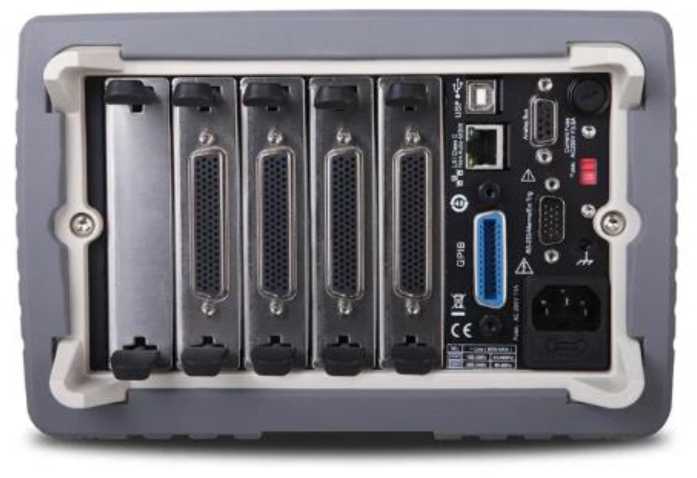

Мультиметры цифровые с системой сбора данных и коммутации

RIGOL M300

С

96130-25

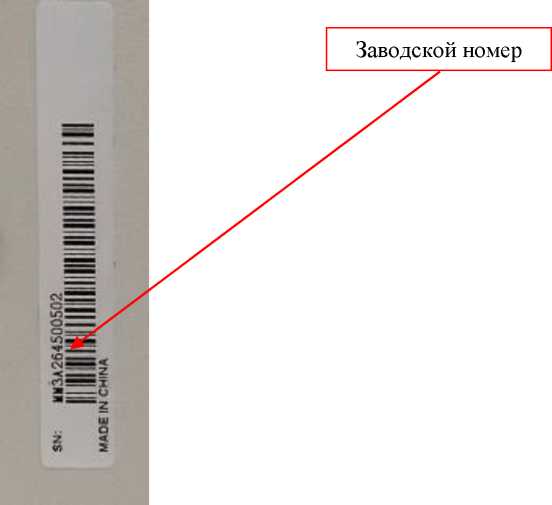

Мод. M302 № ММ3А264500502; № ММ3А264400494

Компания Rigol Technologies Co., Ltd, Китай

Компания Rigol Technologies Co., Ltd, Китай

ОС

МП М300/2025 "ГСИ. Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300. Методика поверки"

1 год

Общество с ограниченной ответственностью "Мастер-Тул", (ООО "Мастер-Тул") г. Москва ИНН 7710264988

АО "АКТИ-Мастер", г. Москва

03.04.2025

5.

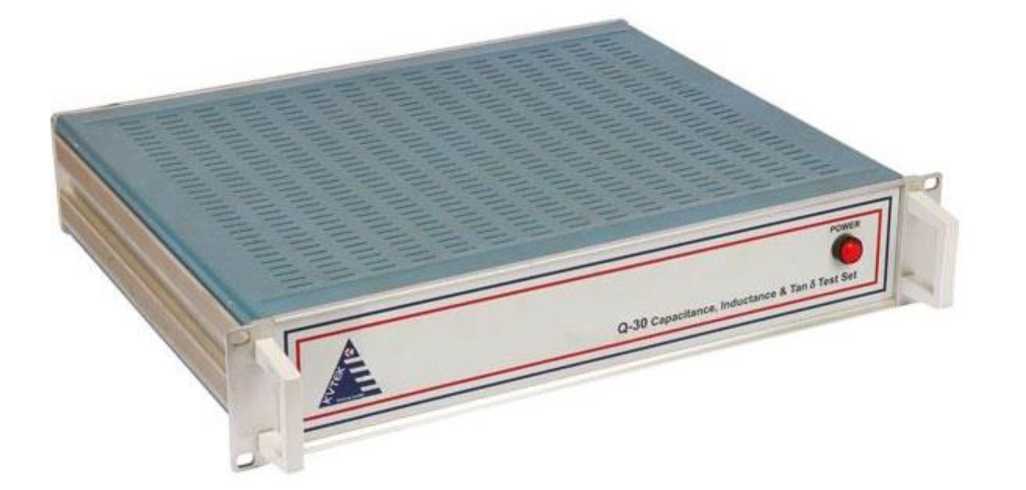

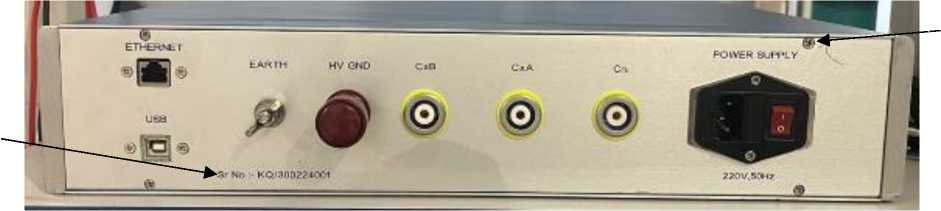

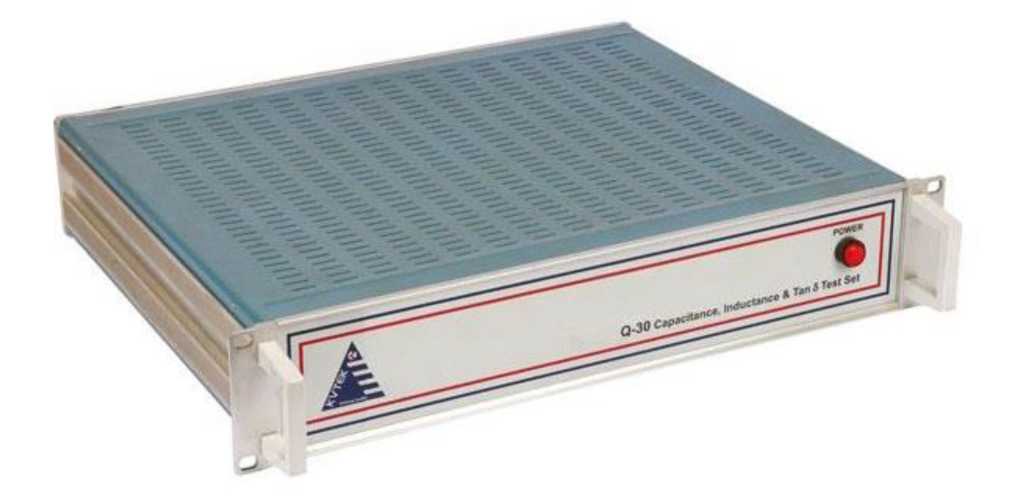

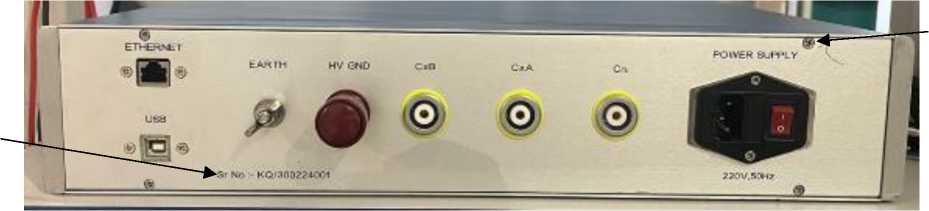

Измерители электрической емкости и тангенса угла диэлектрических потерь

Q-30

С

96131-25

KQ/300224001

KVTEK Power Systems Pvt. Ltd., Индия

KVTEK Power Systems Pvt. Ltd., Индия

ОС

РТ-МП- 305201/1.12025 "ГСИ. Измерители электрической емкости и

2 года

Общество с ограниченной ответственностью "ИТЦ "Техланком" (ООО "ИТЦ "Техланком"), г. Москва,

ФБУ "НИЦ ПМ - Ростест", г. Москва

12.03.2025

тангенса угла ди-электрических потерь Q-30. Методика поверки"

ИНН 7727574755

6.

Нутромеры индикаторные

Обозначение отсутствует

С

96132-25

модель НИ зав. № 5464/96454, модель НИ зав. № 5415/46548, модель НИ-ПТ зав. № 5484/55454, модель НИ-ПТ зав. № 6654/96445, модель НИЦ-ПТ зав. № J 8987/O 96745, модель НИЦ-ПТ зав. № H 1548/C 55846

Dasqua Technology Ltd, Китай

Dasqua Technology Ltd, Китай

ОС

МП СГ-49-2025 "ГСИ. Нутромеры индикаторные. Методика поверки"

1 год

Общество с ограниченной ответственностью "Измерительные Решения" (ООО "Измерительные Решения"), г. Москва, ИНН 9723170730

ООО "МЦ Севр групп", г. Москва

01.04.2025

7.

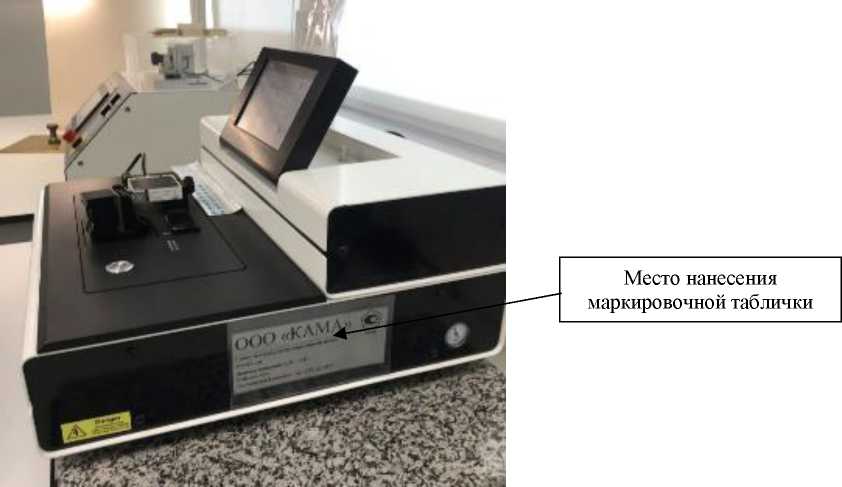

Прибор для определения сопротивления изгибу

79-56

Е

96133-25

97851-01

Общество с ограниченной ответственностью "Кама" (ООО "Кама"), Пермский край, г. Краснокамск ИНН 5916031750

Общество с ограниченной ответственностью "Кама" (ООО "Кама"), Пермский край, г. Краснокамск ИНН 5916031750

ОС

МП-694 2025 "ГСИ. Прибор для определения сопротивления изгибу 7956. Методика поверки"

1 год

Общество с ограниченной ответственностью "Кама" (ООО "Кама"), Пермский край, г. Краснокамск ИНН 5916031750

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

01.04.2025

8.

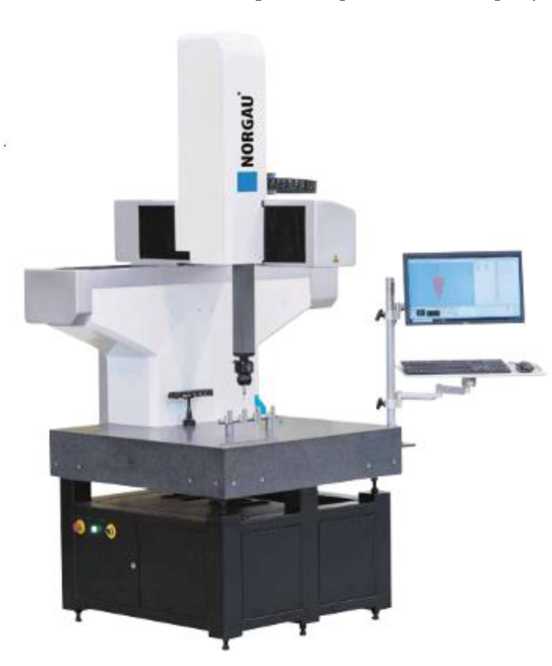

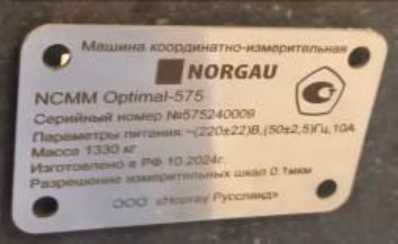

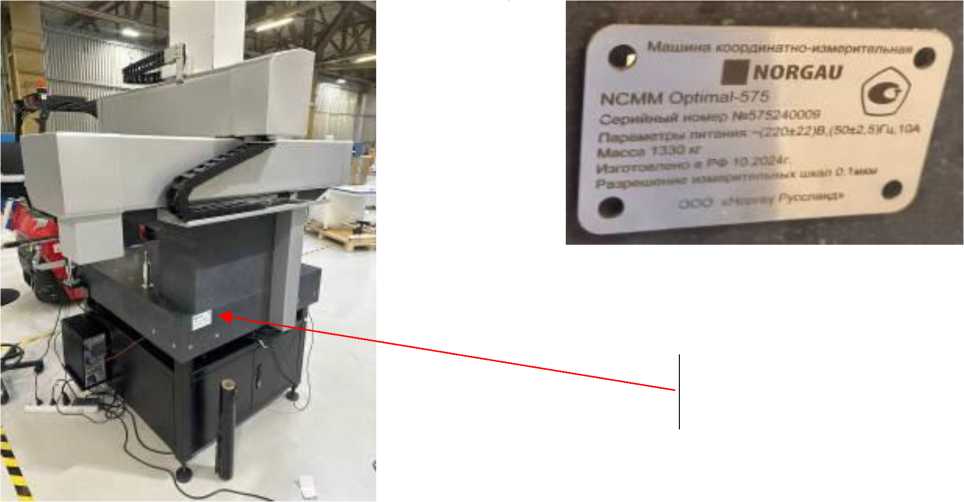

Машины координат-но-измеритель ные

NORGA U NCMM Optimal

С

96134-25

NCMM Optimal-575 зав. № 575240009

Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва ИНН 7727159340

Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва ИНН 7727159340

ОС

МП-733 2025 "ГСИ. Машины координат-но-измерительные NORGAU NCMM Optimal. Методика поверки"

1 год

Общество с ограниченной ответственностью "Норгау Руссланд" (ООО "Норгау Руссланд"), г. Москва ИНН 7727159340

ООО "ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

28.04.2025

тигорск ИНН 2632065302

тигорск ИНН 2632065302

ческие. Методика поверки"

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _^2_ »              2025 г. №    1683

Регистрационный № 96127-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерений параметров света фар автотранспортных LUMINOSCOPE LVC 1050 APS FM ROT

средств

LUMINOSCOPE LVC 1050 APS FM ROT (далее - приборы) предназначены для измерений и установки света фар (ближнего и дальнего), а также противотуманных фар автомобилей.

Описание средства измерений

Принцип действия приборов основан на фокусировке на подвижном экране со специальной разметкой светового пучка от фары автомототранспортного средства с помощью оптической линзы на подвижном экране со специальной разметкой. Экран располагается за линзой в ее фокальной плоскости.

Измерение параметров света фар ближнего света, дальнего света или противотуманной фары к плоскости рабочей площадки, на которой устанавливается автомобиль, производится с помощью подвижного экрана, приводимого в движение автоматическим механизмом.

Одновременно, с помощью оптоэлектронного датчика, измеряется сила света.

Приборы конструктивно состоят из:

• 1. Оптической камеры, в которой размещены: линза, подвижный экран с оптической шкалой углов наклона светотеневой границы пучка, привод изменения высоты подвижного экрана и аккумулятор. В камере, в плоскости экрана расположен оптоэлектронный датчик силы света, получающий световой пучок от внешних световых приборов автомототранспортных средств;

• 2. Элементов задней крышки камеры: клавиша для включения прибора, разъем для подключения зарядного устройства;

• 3. Элементов боковой крышки камеры: разъемы для подключения внешнего фотоприемника и для подключения линии диагностического контроля (ЛТК);

• 4. Элементов верхней крышки камеры: экран и функциональные кнопки, позволяющие управлять работой прибора, переключать режимы измерения;

• 5. Нижней платформы на колесах или металлических роликах;

• 6. Вертикальной направляющей стойки с подвижным элементом крепления оптической камеры и фиксатором, для ручной регулировки высоты камеры.

К средствам измерения данного типа относится прибор для измерений параметров света фар автотранспортных средств LUMINOSCOPE LVC 1050 APS FM ROT, зав. № IIN180002.001; прибор для измерений параметров света фар автотранспортных средств LUMINOSCOPE LVC 1050 APS FM ROT зав. № IIN180002.002.

Заводской номер приборов в  буквенно-цифровом  формате указывается

на маркировочной наклейке, расположенной на задней панели оптической камеры.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование крепёжных винтов корпуса приборов не предусмотрено.

Ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

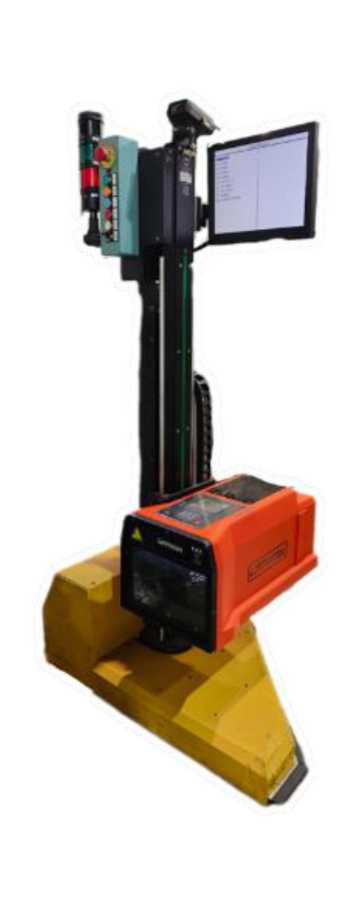

Общий вид приборов для измерений параметров света фар автотранспортных средств LUMINOSCOPE LVC 1050 APS FM ROT представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2.

Veertlaan 20

В-9800 Dainz* Belgium

Tel: *3240)9-381 87 Ю lnfcK@let.be ,

к ade in Belgium by

C€

Luminoscopc® System 2019 LVC 1050 APS FM ROT

S.*x ||М8«Ю2.002         -Л

Рисунок 2 - Общий вид маркировочной таблички

Программное обеспечение

Для работы с приборами используется метрологически значимое программное обеспечение (далее - ПО) «LVC 1050 APS ROT KAMAZ», устанавливаемое на встроенный в приборы компьютер для управления преобразователем, обработки, отображения и передачи результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	LVC 1050 APS ROT KAMAZ
Номер версии (идентификационный номер ПО)	TXX 04.13.09*
Цифровой идентификатор ПО	-
* - XX - изменяемая часть номера версии ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений вертикального угла наклона фар, градус, минута1)	От -3°28' до 1°08'
Пределы допускаемой абсолютной погрешности измерений вертикального угла наклона фар, минута	±3
Диапазон измерений горизонтального угла наклона фар, градус	±3
Пределы допускаемой абсолютной погрешности измерений горизонтального угла наклона фар, минута	±3
Диапазон измерений силы света фар, кд	от 300 до 125000
Пределы допускаемой абсолютной погрешности измерений силы света фар, %	±10
1) Здесь и далее по тексту: градус, минута - единицы измерений плоского угла.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (Длина^Ширина^Высота), мм, не более	720x600x1805
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +35
Параметры электрического питания: - напряжение переменного тока, В	230±23
- частота переменного тока, Гц	50±1

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Прибор для измерений параметров света фар автотранспортных средств	LUMINOSCOPE LVC 1050 APS FM ROT	1 шт.
Комплект для установки прибора	-	1 комплект
Приборная стойка с персональным компьютером и жидкокристаллическим монитором.	-	1 комплект
Руководство по эксплуатации	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Основные принципы», «Приборы для измерений параметров света фар

LUMINOSCOPE LVC 1050 APS FM ROT. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 23.10.2024 г. № 2518;

Приказ Министерства Транспорта № 232 от 09.07.2020 г. «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и технического осмотра обеспечивает их соответствие требованиям аккредитации»;

ГОСТ 33997-2016 «Колесные транспортные средства. Требования к в эксплуатации и методы проверки»;

Пункт 12.5 Постановления Российской Федерации от 16 ноября 2020

Правообладатель

L.E.T. Automotive, Бельгия

Адрес: Vaartlaan 20, B-9800 Deinze, Бельгия

Телефон: +32 9 381 87 87

E-mail: info@let.be

Изготовитель

L.E.T. Automotive, Бельгия

Адрес: Vaartlaan 20, B-9800 Deinze, Бельгия

Телефон: +32 9 381 87 87

E-mail: info@let.be

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, помещ. 10, этаж 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314889

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _^2_ »             2025 г. №    1683

Регистрационный № 96128-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенд тормозной C-RTS-B-ABS-0021-2

Назначение средства измерений

Стенд тормозной C-RTS-B-ABS-0021-2 (далее - стенд) предназначен для измерений тормозной силы и проверки эффективности тормозов автотранспортных средств.

Описание средства измерений

В основу работы стенда положен принцип прямого измерения тормозной силы с помощью силоизмерительного датчика, установленного на каждой измерительной платформе. Эти датчики измеряют силу, возникающую при торможении автомобиля и приложенную к верхней поверхности платформы.

Стенд состоит из двух роликовых блоков, установленных на раме, которая утоплена в пол. Роликовые блоки под левое и правое колесо расположены напротив друг друга. Между роликовыми блоками находится смотровая яма для обслуживания роликовых блоков и осмотра автомобиля.

Роликовый блок состоит из двух приводных роликов, приводного электродвигателя с редуктором, электромагнитного тормоза, следящих роликов, весоизмерительной системы с датчиками и электронного динамометра.

Приводные ролики вращаются от электродвигателя через редуктор при помощи цепного привода через звездочки, установленные на оси ролика. Также на оси электродвигателя установлен динамометр для измерения нагрузки на приводные ролики и бесконтактный датчик для контроля оборотов.

Следящий ролик оснащен датчиком для контроля его положения.

Приводной электродвигатель запускается от устройства плавного пуска по схеме звезда/треугольник для обеспечения двух скоростей работы. Защита электродвигателя выполнена при помощи автоматических выключателей.

Приводной электродвигатель оснащен независимым вентилятором для охлаждения и электромагнитным тормозом.

В смотровой яме установлен лазерный сканер безопасности, который отключает оборудование стенда при нахождении в ней человека или посторонних предметов.

Для обеспечения защиты персонала от вредных газов, выделяющихся при испытании автомобиля установлена газосигнальная система с двумя датчиками на превышение предельно допустимой концентрации (ПДК) оксида углерода (СО) и диоксида азота (NO2). Датчики газосигнальной системы установлены в смотровой яме.

Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (АРМ). АРМ состоит из промышленного компьютера с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков. Дополнительно в состав АРМ входит два монитора для отображения процесса тестирования для водителя.

Для приема сигналов с электронного блока управления (ЭБУ) автомобиля стенд оснащен адаптером для связи с ЭБУ, который является беспроводным устройством. Адаптер передает информацию от ЭБУ на систему управления стендом и формирует команды для управления ЭБУ. Адаптер подключается к OBD-II автомобиля и через сервисные команды управляет ЭБУ и считывает информацию из CAN-шины автомобиля.

Одновременно производится испытание тормозных систем колес одной оси. При нажатии на тормозную педаль (рычаг ручного тормоза) тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода. Корпус мотор-редуктора подвешен балансирно. Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного в электронном блоке управления и передаётся на дисплей. Дисплей устанавливается на настенном поворотном кронштейне или стойке или шкафу управления.

К средствам измерений данного типа относится стенд тормозной C-RTS-B-ABS-0021-2, зав. № RTS-190200.

Пломбирование крепёжных винтов корпуса стенда не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер стенда в буквенно-цифровом формате указывается методом печати на маркировочной наклейке, расположенной на шкафу управления.

Нанесение знака поверки на средство измерений не предусмотрено.

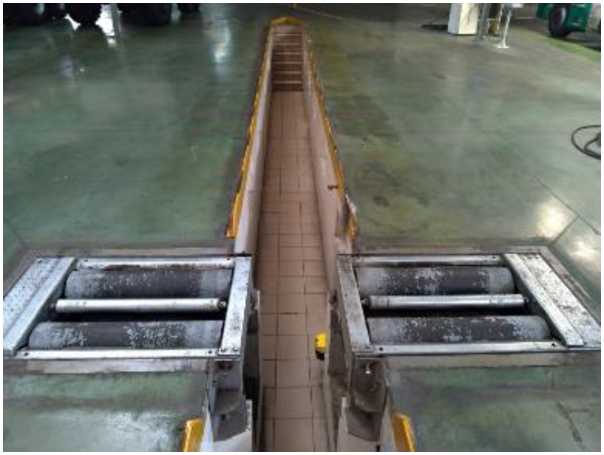

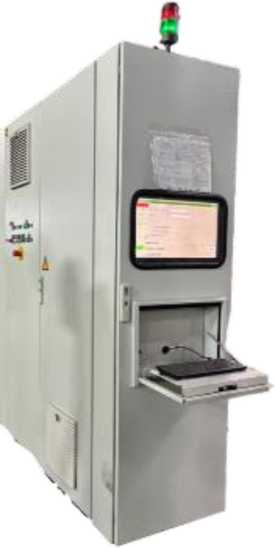

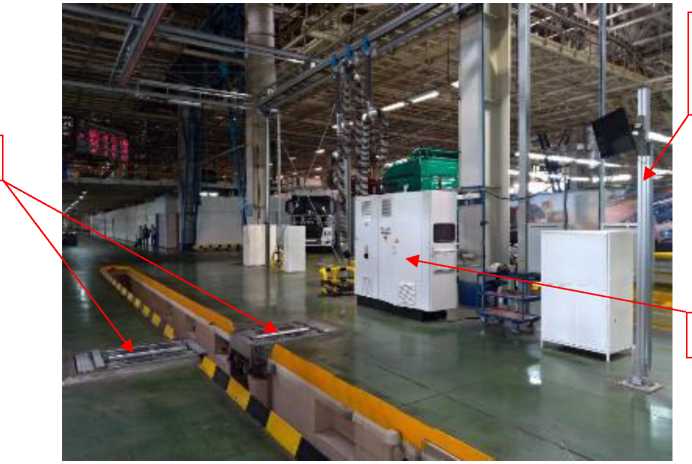

Общий вид стенда тормозного C-RTS-B-ABS-0021-2 представлен на рисунке 1. Общий вид роликов тормозных C-RTS-B-ABS-0021-2 представлен на рисунке 2.

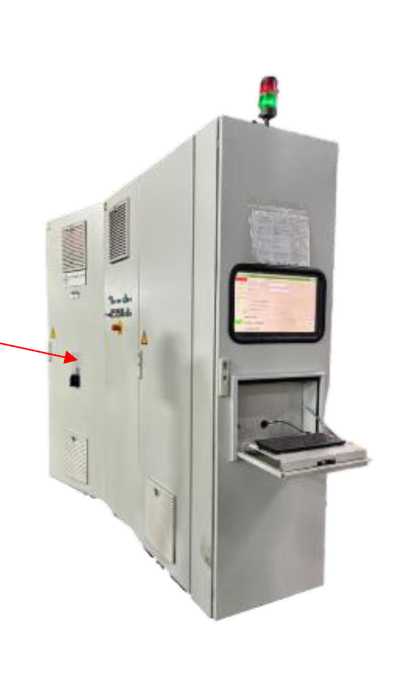

Общий вид шкафа управления с местом расположения маркировочной таблички представлен на рисунке 3.

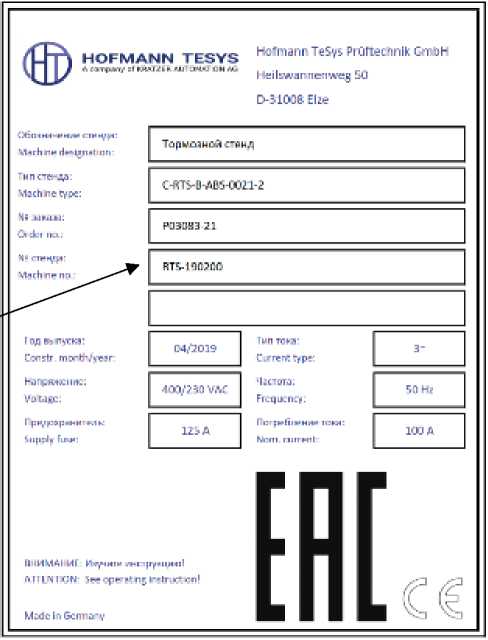

Общий вид маркировочной таблички представлен на рисунке 4.

Программное обеспечение

Для работы со стендом используется метрологически значимое программное обеспечение (далее - ПО) «BTS_Line7», устанавливаемое на шкафу управления для управления стендом, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	BTS Line7
Номер версии (идентификационный номер ПО)	1.0.X.X
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений тормозной силы, кН	от 0 до 40
Пределы допускаемой абсолютной погрешности измерений тормозной силы, кН	±0,4

Таблица 3 - Основные технические

Наименование характеристики	Значение
Габаритные размеры (Длина^Ширина^Высота), мм, не более:	1300x1435x1000
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +35
Параметры электрического питания: - напряжение переменного тока, В	3x400
- частота переменного тока, Гц	50

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Стенд тормозной	C-RTS-B-ABS-0021-2	1 шт.
Комплект принадлежностей и приспособлений	-	1 комплект
Калибровочное приспособление	-	1 шт.
Руководство по эксплуатации на русском языке	RTS-190200 РЭ	1 экз.
Паспорт	RTS-190200 ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1.7 «Средства измерения, инструмент и принадлежности» «Руководство по эксплуатации RTS-190200 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная Приказом Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».

Правообладатель

Hofmann TeSys Pruftechnik GmbH, Германия

Адрес: Heilswannenweg 50, D-31008 Elze, Германия

Тел.: +49 (0) 5068 462-0

E-mail: de@hofmanntesys.com

Изготовитель

Hofmann TeSys Pruftechnik GmbH, Германия

Адрес: Heilswannenweg 50, D-31008 Elze, Германия

Тел.: +49 (0) 5068 462-0

E-mail: de@hofmanntesys.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314889

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_3 »   а_уп^а 2025 г. №

Регистрационный № 96129-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Стенд тормозной C-RTS-B-ABS-0020-2

Назначение средства измерений

Стенд тормозной C-RTS-B-ABS-0020-2 (далее - стенд) предназначен для измерений тормозной силы и проверки эффективности тормозов автотранспортных средств.

Описание средства измерений

В основу работы стенда положен принцип прямого измерения тормозной силы с помощью силоизмерительного датчика, установленного на каждой измерительной платформе. Эти датчики измеряют силу, возникающую при торможении автомобиля и приложенную к верхней поверхности платформы.

Стенд состоит из двух роликовых блоков, установленных на раме, которая утоплена в пол. Роликовые блоки под левое и правое колесо расположены напротив друг друга. Между роликовыми блоками находится смотровая яма для обслуживания роликовых блоков и осмотра автомобиля.

Роликовый блок состоит из двух приводных роликов, приводного электродвигателя с редуктором, электромагнитного тормоза, следящих роликов, весоизмерительной системы с датчиками и электронного динамометра.

Приводные ролики вращаются от электродвигателя через редуктор при помощи цепного привода через звездочки, установленные на оси ролика. Также на оси электродвигателя установлен динамометр для измерения нагрузки на приводные ролики и бесконтактный датчик для контроля оборотов.

Следящий ролик оснащен датчиком для контроля его положения.

Приводной электродвигатель запускается от устройства плавного пуска по схеме звезда/треугольник для обеспечения двух скоростей работы. Защита электродвигателя выполнена при помощи автоматических выключателей.

Приводной электродвигатель оснащен независимым вентилятором для охлаждения и электромагнитным тормозом.

В смотровой яме установлен лазерный сканер безопасности, который отключает оборудование стенда при нахождении в ней человека или посторонних предметов.

Для обеспечения защиты персонала от вредных газов, выделяющихся при испытании автомобиля установлена газосигнальная система с двумя датчиками на превышение предельно допустимой концентрации (ПДК) оксида углерода (СО) и диоксида азота (NO2). Датчики газосигнальной системы установлены в смотровой яме.

Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (АРМ). АРМ состоит из промышленного компьютера с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков. Дополнительно в состав АРМ входит два монитора для отображения процесса тестирования для водителя.

Для приема сигналов с электронного блока управления (ЭБУ) автомобиля стенд оснащен адаптером для связи с ЭБУ, который является беспроводным устройством. Адаптер передает информацию от ЭБУ на систему управления стендом и формирует команды для управления ЭБУ. Адаптер подключается к OBD-II автомобиля и через сервисные команды управляет ЭБУ и считывает информацию из CAN-шины автомобиля.

Одновременно производится испытание тормозных систем колес одной оси. При нажатии на тормозную педаль (рычаг ручного тормоза) тормозной момент каждого колеса через опорные ролики передается на мотор-редуктор привода. Корпус мотор-редуктора подвешен балансирно. Реактивный момент, возникающий на корпусе мотор-редуктора при прокручивании заторможенного колеса, воспринимается силоизмерительной системой, преобразуется в электронном блоке управления и передаётся на дисплей. Дисплей устанавливается на настенном поворотном кронштейне или стойке или шкафу управления.

К средствам измерений данного типа относится стенд тормозной C-RTS-B-ABS-0020-2, зав. № RTS-190100.

Пломбирование крепёжных винтов корпуса стенда не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Заводской номер стенда в буквенно-цифровом формате указывается методом печати на маркировочной наклейке, расположенной на шкафу управления.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид стенда тормозного C-RTS-B-ABS-0020-2 представлен на рисунке 1.

Общий вид роликов тормозных C-RTS-B-ABS-0020-2 представлен на рисунке 2.

Общий вид шкафа управления с местом расположения маркировочной таблички представлен на рисунке 3.

Общий вид маркировочной таблички с местом указания заводского номера представлен на рисунке 4.

Ролики тормозные

Шкаф управления

Стойка с дополнительным монитором

Рисунок 1 - Общий вид стенда тормозного C-RTS-B-ABS-0020-2

Рисунок 4 - Общий вид маркировочной таблички с местом указания заводского номера

Программное обеспечение

Для работы со стендом используется метрологически значимое программное обеспечение (далее - ПО) «BTS_Line6», устанавливаемое на шкафу управления для управления стендом, обработки и хранения результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	BTS Line6
Номер версии (идентификационный номер ПО)	1.0.X.X
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений тормозной силы, кН	от 0 до 40
Пределы допускаемой абсолютной погрешности измерений тормозной силы, кН	±0,4

Таблица 3 - Основные технические

Наименование характеристики	Значение
Габаритные размеры (Длина^Ширина^Высота), мм, не более:	1300x1435x1000
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +35
Параметры электрического питания: - напряжение переменного тока, В	3x400
- частота переменного тока, Гц	50

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Стенд тормозной	C-RTS-B-ABS-0020-2	1 шт.
Комплект принадлежностей и приспособлений	-	1 комплект
Калибровочное приспособление	-	1 шт.
Руководство по эксплуатации на русском языке	RTS-190100 РЭ	1 экз.
Паспорт	RTS-190100 ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 1.7 «Средства измерения, инструмент и принадлежности» «Руководство по эксплуатации RTS-190100 РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений силы, утвержденная Приказом Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы».

Правообладатель

Hofmann TeSys Pruftechnik GmbH, Германия

Адрес: Heilswannenweg 50, D-31008 Elze, Германия

Тел.: +49 (0) 5068 462-0

E-mail: de@hofmanntesys.com

Изготовитель

Hofmann TeSys Pruftechnik GmbH, Германия

Адрес: Heilswannenweg 50, D-31008 Elze, Германия

Тел.: +49 (0) 5068 462-0

E-mail: de@hofmanntesys.com

Испытательный центр

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)

Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-03-50

E-mail: info@autoprogress-m.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.314889

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_! » августа 2025 Г. №

Таблица 2 -

сменных блоков

Наименов ание	Функциональное назначение	Количе ство канало в	Измерения/измерительные каналы
			Напряже ние постоян ного и перемен ного тока	Сила постоян ного и перемен ного тока	Сопротив ление	Часто та
1	2	3	4	5	6	7
MC3120	Мультиплексор	20	+	-	+	+
MC3132	Мультиплексор	32	+	-	+	+
MC3164	Мультиплексор несимметричный	64	+	-	+	+
MC3324	Мультиплексор смешанного типа1)	20+4	+	+	+	+
MC3416	Модуль      16-канального актуатора2)	16	-	-	-	-
MC3534	Многофункциональный модуль3)	4	-	-	-	-
MC3648	Матричный переключатель	4x8	+	-	+	+
M3TB20	Блок коммутации MC3120	20	+	-	+	+
M3TB32	Блок коммутации MC3132	32	+	-	+	+
M3TB64	Блок коммутации MC3164	64	+	-	+	+
M3TB24	Блок коммутации MC3324	24	+	+	+	+
M3TB48	Блок коммутации MC3648	48	+	-	+	+
M3TB34	Блок коммутации MC3534	4	-	-	-	-
M3TB16	Блок коммутации MC3416	16	-	-	-	-

Примечания:

1.

2.

3.

Конструктивно приборы выполнены в портативном корпусе настольного исполнения. На передней панели мультиметров размещены ЖКИ, клавиатура, индикаторы каналов, кнопка включения, разъем интерфейса USB HOST. Основные узлы мультиметров - в зависимости от комплектации: входные делители, блок нормализации сигналов, мультиплексоры, АЦП, микропроцессор, устройство управления, блок питания, клавиатура, ЖКИ.

На задней панели размещены гнезда (слоты) для установки в них до пяти сменных модулей сбора данных и коммутации в любой комбинации, а также разъемы аналоговой шины, интерфейсов LAN, USB DEVICE (внешнее управление), GPIB, RS-232, предохранитель, селектор питающих напряжений, разъем питания.

Уникальный заводской номер с 13 -значным цифробуквенным обозначением наносится в виде самоклеящейся этикетки на боковую панель мультиметров (рисунок 3).

Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на боковую панель мультиметров (рисунок 3).

Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбирование нижней панели мультиметров специальными стикер-наклейками (рисунок 5).

Рисунок 1 - Передняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

Рисунок 2 - Задняя панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

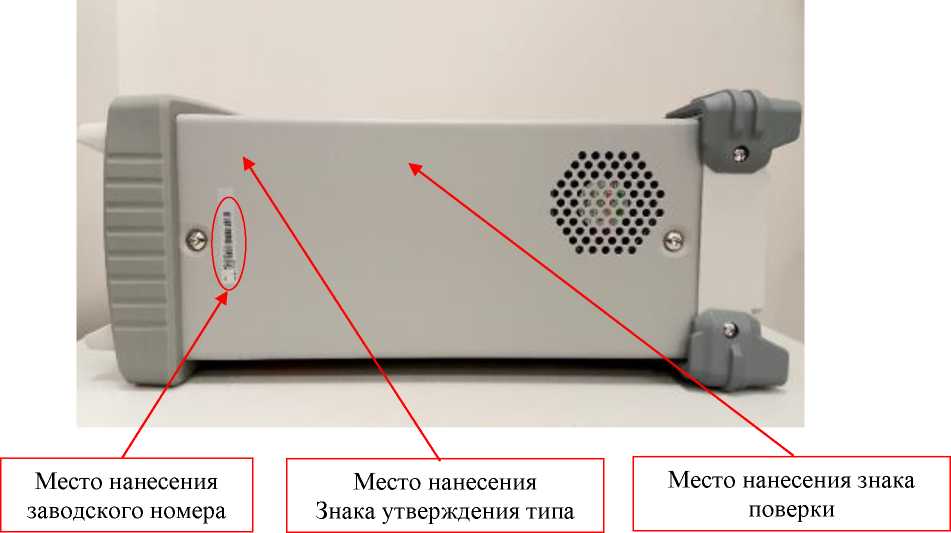

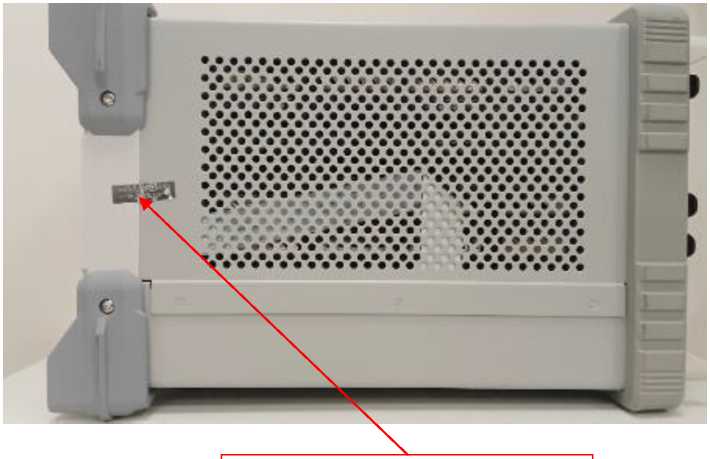

Рисунок 3 - Боковая панель мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

Рисунок 4 - Фрагмент боковой панели мультиметров цифровых с системой сбора данных и коммутации RIGOL M300

Программное обеспечение

Программное обеспечение мультиметров служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Метрологические и технические характеристики

Метрологические и технические характеристики источников представлены в таблицах 4 и 5.

Таблица 4 -

Наименование характеристики	Значение
1	2
Пределы допускаемой абсолютной погрешности при измерении напряжения постоянного тока для диапазонов, В 0,2 2 20 200 300	±(0,000040^U+0,000005 В) ±(0,000035^U+0,000012 в) ±(0,000040^U+0,0001 В) ±(0,000050^U+0,0012 в) ±(0,000055^U+0,0030 в)
Пределы допускаемой абсолютной погрешности при измерении напряжения переменного тока для диапазонов: 0,2 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц	±(0,0035^U+0,00008 В) ±(0,0006^U+0,00008 в) ±(0,0012^U+0,00001 в) ±(0,0060^U+0,00016 в) ±(0,0400^U+0,0010)
2 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц	±(0,0035^U+0,0006 в) ±(0,0006^U+0,0006 в) ±(0,0012^U+0,0010 в) ±(0,0060^U+0,0016 в) ±(0,0400^U+0,010 в)
20 В с частотой 10 Гц 20 кГц 50 кГц 100 кГц 300 кГц	±(0,0035^U+0,008 в) ±(0,0008^U+0,008 в) ±(0,0015^U+0,010 в) ±(0,0060^U+0,016 в) ±(0,0400^U+0,100 в)
200 В с частотой 45 Гц 20 кГц 50 кГц 100 кГц	±(0,0008^U+0,06 в) ±(0,0008^U+0,06 в) ±(0,0015^U+0,10 в) ±(0,0060^U+0,16 в)
300 В с частотой 45 Гц 20 кГц 50 кГц 100 кГц	±(0,0008^U+0,09 в) ±(0,0008^U+0,09 в) ±(0,0015^U+0,15 в) ±(0,0060^U+0,24 в)
Пределы допускаемой абсолютной погрешности при измерении силы постоянного тока для пределов 200 мкА 2 мА 20 мА 0,2 А 1 А	±(0,0005^1+0,03 мкА) ±(0,0005^1+0,00006 мА) ±(0,0005^1+0,003 мА) ±(0,0005^1+0,006 мА) ±(0,00100^1+0,0002 А)

Наименование характеристики	Значение
1	2
Пределы допускаемой абсолютной погрешности при измерении силы переменного тока для диапазонов 200 мкА с частотой 1 кГц 5 кГц 10 кГц	±(0,0015-1+0,12 мкА) ±(0,0015-1+0,12 мкА) ±(0,0035-1+1,40 мка)
2 мА с частотой   1 кГц 5 кГц 10 кГц	±(0,0012^1+0,0008 мА) ±(0,0012^1+0,0008 мА) ±(0,0020^1+0,005 мА)
20 мА с частотой 1 кГц 5 кГц 10 кГц	±(0,0015^1+0,12 мА) ±(0,0015-1+0,12 ма) ±(0,0035^1+0,14 мА)
0,2 А с частотой   1 кГц 5 кГц 10 кГц	±(0,0010^1+0,08 мА) ±(0,0010^1+0,08 мА) ±(0,0020^1+0,5 мА)
1 А с частотой    1 кГц 5 кГц	±(0,0015^1+0,0006 А)
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления - по 2-х проводной схеме для пределов: 200 Ом 2 кОм 20 кОм 200 кОм 1 МОм 10 МОм 100 МОм	±3,028 Ом ±3,220 Ом ±5,2 Ом ±25 Ом ±133 Ом ±4,103 кОм ±810,003 кОм
- по 4-х проводной схеме для пределов: 200 Ом 2 кОм 20 кОм 200 кОм	±28 мОм ±220 мОм ±2,2 Ом ±22 Ом
Пределы допускаемой относительной погрешности измерений частоты, %, для пределов от 3 Гц до 40 Гц включ. от 40 Гц до 1 МГц	±0,07 ±0,007

Таблица 5 - Основные технические

Наименование характеристики	Значение
Напряжение питающей сети, В частотой от 45 до 44 Гц частотой от 45 до 66 Гц	от 100 до 120 от 200 до 240
Габаритные размеры, ширинахглубинахвысота, мм, не более	365x235x155
Масса, кг, не более	8,0
Рабочие условия применения: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа	от +15 до +35 от 30 до 80 от 84 до 106

Таблица 6 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	3

Знак утверждения типа

наносится на боковую панель корпуса мультиметров цифровых с системой сбора данных и коммутации RIGOL M300 в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 7.

Таблица 7 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Модуль мультиметра	МС3065	1
Базовый блок	M300	1
Руководство по эксплуатации	UGC07115-1110	1
USB кабель	-	1
Сетевой кабель	-	1
Мультиплексор	MC3120	1*
Блок коммутации MC3120	M3TB20	1*
Мультиплексор	MC3132	по заказу
Мультиплексор несимметричный	MC3164	по заказу
Мультиплексор смешанного типа	MC3324	по заказу
Модуль       16-канального актуатора	MC3416	по заказу
Многофункциональный модуль	MC3534	по заказу
Матричный переключатель	MC3648	по заказу
Блок коммутации MC3132	M3TB32	по заказу
Блок коммутации MC3164	M3TB64	по заказу
Блок коммутации MC3324	M3TB24	по заказу
Блок коммутации MC3648	M3TB48	по заказу

Наименование	Обозначение	Количество, шт./экз.
Блок коммутации MC3534	M3TB34	по заказу
Блок коммутации MC3416	M3TB16	по заказу
Блок коммутации MC3416	M3TB16	по заказу

*Для модификации М302

Сведения о методиках (методах) измерений

приведены в главе 4 «Мультиметры цифровые с системой сбора данных и коммутации RIGOL M300. Руководство по эксплуатации», UGC07115-1110.

Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А»;

Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’¹ до 2^10⁹ Гц»;

Приказ Росстандарта от 17.03.2022 г. № 668 «Об поверочной схемы для средств измерений силы переменного до 100 А в диапазоне частот от 1*10^-1 до 1^10⁶ Гц»;

Приказ Росстандарта от 30.12.2019 г. № 3456 «Об

Правообладатель

Компания Rigol Technologies Co., Ltd, Китай

Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

Web-сайт: http://www.rigol.com

Тел.:+86-400620002

E-mail: info@rigol.com

Изготовитель

Компания Rigol Technologies Co., Ltd, Китай

Адрес: No.8 Ke Ling Road, Suzhou New District, Jiangsu, China

Web-сайт: http://www.rigol.com

Тел.:+86-400620002

E-mail: info@rigol.com

Испытательный центр

Акционерное общество «АКТИ-Мастер»

(АО «АКТИ-Мастер»)

Адрес: 127206, г. Москва, проезд Соломенной Сторожки, д. 5, к.1, помещ. 1Н Телефон (факс): +7(495) 926-71-85

E-mail: post@actimaster.ru

Уникальный номер записи об

Росаккредитации RA.RU.311824

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию и метрологии от « _ »          2025 г. №

Регистрационный № 96131-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30

Назначение средства измерений

Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30 (далее - измерители) предназначены для измерений электрической емкости, тангенса угла потерь, напряжения переменного тока и его частоты.

Описание средства измерений

Принцип действия измерителей основан на методе измерения токов, поступающих с эталонного конденсатора и объекта измерений, с последующей оцифровкой и обработкой полученных сигналов.

Измерители конструктивно выполнены в прямоугольном металлическом корпусе, снабженном ручками для переноски и пригодного для монтажа в стойку. Все низковольтные разъемы для подключения и тумблер включения питания находятся на задней панели.

Измерители состоят из блока измерительного, аналого-цифровых преобразователей и устройства передачи информации, расположенных в едином корпусе. Кабели для подключения хранятся в отдельной упаковке.

Управление работой измерителей и отображение полученных результатов осуществляется через внешнее программное обеспечение, устанавливаемое на подключаемом компьютере.

Измерители позволяют производить измерения электрической емкости и тангенса угла потерь по прямой и перевернутой схемам измерений с использованием внешнего эталонного конденсатора.

Для связи с компьютером измерители оснащены разъемами Ethernet и USB.

На заднюю панель измерителей методом гравировки наносятся серийные номера в виде буквенно-цифровых обозначений, состоящих из латинских букв и арабских цифр, однозначно идентифицирующих каждый экземпляр.

Измерители пломбируются от несанкционированного доступа нанесением наклеек на один из винтов крепления на задней панели.

Рабочее положение измерителей - горизонтальное.

Нанесение знака поверки на измеритель не предусмотрено.

Общий вид средства измерений представлен на рисунке 1, обозначение места пломбирования от несанкционированного доступа и места нанесения серийного номера представлены на рисунке 2.

Рисунок 1 - Общий вид средства измерений

В

А

Рисунок 2 - Обозначение мест пломбирования от несанкционированного доступа (А) и нанесения серийного номера (В)

Программное обеспечение

Измерители оснащены метрологически значимым встроенным программным обеспечением (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память. Встроенное ПО используется для обеспечения функционирования измерителей, выполнения измерений и их результатов обработки, отображения, хранения и передачи результатов измерений на внешние устройства.

Встроенное ПО реализует следующие функции: тестирование при запуске, вывод сообщений об ошибках, вывод и хранение измерительной информации. Защита встроенного ПО от вмешательства реализована при помощи ограничения доступа системой паролей.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	Q-30v6.2.vi
Номер версии (идентификационный номер) программного обеспечения	не ниже v6.2
Цифровой идентификатор программного обеспечения	-

Конструкция средства измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений электрической емкости, пФ	от 10 до 1-106*
Пределы допускаемой абсолютной основной погрешности измерений емкости, пФ	±(0,002-Сх+0,1)**
Диапазон измерений тангенса угла потерь	от 5,0-10-5 до 1,0
Пределы допускаемой абсолютной основной погрешности измерений тангенса угла потерь	±(0,005 •1д5х + 0,00005)**
Диапазон измерений напряжения переменного тока, кВ	от IcNmin/2^n^f^CN до *** ICNmax/2^n^I^CN
Пределы допускаемой абсолютной основной погрешности измерений напряжения переменного тока, В	±(0,01-Ux + 1)**
Номинальное значение частоты переменного тока, Гц	50
Пределы допускаемой абсолютной основной погрешности измерений частоты напряжения переменного тока, Гц	±(0,001 •1х + 0,1)**
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +15 до +25 от 10 до 80 от 84 до 106
Пределы допускаемой дополнительной относительной погрешности измерений, вызванной отклонением температуры окружающей среды от нормальной в диапазоне рабочих температур, равны пределам основной погрешности измерений
Примечания: * указанный диапазон измерений электрической емкости обеспечивается при протекании тока в канале Сх силой от 2 •lO 5 до 5 А, а в канале Cn от 2-10-5 до 0,01 А; ** Сх, tgSx, Ux, fx- измеренные значения емкости, тангенса угла потерь, напряжения и частоты; *** IcNmn = 2-10-5 А, IcNmax = 0,01 А, f = 50 Гц, Cn - номинальное значение емкости конденсатора, подключенного в канал Cn.

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания:
- напряжения переменного тока, В	от 198 до 242
- частота переменного тока, Гц	50
Условия применения:
- температура окружающей среды, °С	от -10 до +50
- относительная влажность (без конденсации), %	до 90
- атмосферное давление, кПа	от 84 до 106
Габаритные размеры (высота х ширина х длина), мм, не более	85 х 450 х 365
Масса (без учета кабелей), кг, не более	10,1
Средний срок службы, лет, не менее	7
Средняя наработка на отказ, ч, не менее	8000

Знак утверждения типа

знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность средства измерений представлена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт./экз.
Измеритель электрической емкости и тангенса угла диэлектрических потерь	Q-30	1
Комплект кабелей, проводов и ЗИП	-	1
Руководство по эксплуатации	-	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Технические характеристики» документа «Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.08.2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 24 февраля 2025 г. № 359 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от «18» августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 2^10⁹ Гц»;

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от «26» сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

«Измерители электрической емкости и тангенса угла диэлектрических потерь Q-30. Стандарт предприятия».

Правообладатель

KVTEK Power Systems Pvt. Ltd., Индия

Адрес: 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana, India

Телефон: +91-124-4971300

Web-сайт: www.kvtek.in

Е-mail: sales@kvtek.in

Изготовитель

KVTEK Power Systems Pvt. Ltd., Индия

Адрес: 284-286, Sector 8, IMT Manesar, Gurgaon 122 050, Haryana, India

Телефон: +91-124-4971300

Web-сайт: www.kvtek.in

Е-mail: sales@kvtek.in

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Телефон: +7 (495) 437-55-77

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _^2_ »              2025 г. №    1683

Регистрационный № 96133-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Прибор для определения сопротивления изгибу 79-56

Назначение средства измерений

Прибор для определения сопротивления изгибу 79-56 (далее - прибор), предназначен для измерений силы упругости и определения жёсткости при изгибе исследуемого образца.

Описание средства измерений

Принцип действия прибора основан на измерениях силы изгиба, прикладываемой к исследуемому образцу. По результатам измерений силы рассчитывается жёсткость образца бумаги или картона. Измерения производятся с помощью тензорезисторного датчика силы. Чувствительный элемент датчика упирается в вершину стрелы изгиба образца. Переменный электрический сигнал, возникающей в датчике при изменении силы изгиба, передаётся в электронный блок управления. Сигнал, соответствующий силе наибольшей величины, детектируется и обрабатывается в электронном блоке управления. Измеренные значения силы отображаются на цифровом отсчётном устройстве. Эти значения используются для расчета жёсткости образцов, как автоматически, так и вручную.

Конструктивно прибор состоит из нескольких основных узлов и блоков, смонтированных на несущем основании. Изгибающее устройство имеет электрический привод и снабжено зажимом для фиксации образца. Чувствительный элемент (нож) силоизмерительного узла установлен так, что сила упругости при изгибе образца направлена вдоль его оси и воздействует на тензорезисторный датчик. Блок управления и индикации также жестко закреплен на несущем основании прибора.

К настоящему типу средства измерений относится прибор для определения сопротивления изгибу 79-56 с заводским номером 97851-01.

Для подключения к внешним устройствам прибор снабжен аналоговым выходом.

Заводской номер, идентифицирующий прибор, имеет цифровой формат, нанесен методом печати на маркировочную табличку, расположенную на боковой панели прибора.

Общий вид прибора, место нанесения заводского номера и знака утверждения типа представлены на рисунках 1 - 2.

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование прибора не предусмотрена.

ООО «КАМА»

1 прибор для опрсдслснил сопролтдснма японцу           7У <л

^97»51-О1

I Дямка-зим и'шсрснмй 0.0^  10 ff

I Тсгпюст».: tX-*

I Темпс|1а1у(«<ыйpi ' 15^'/м - лгх'

Рисунок 2 - Маркировочная табличка

Программное обеспечение

Прибор имеет в своем составе встроенное программное обеспечение (далее - ПО). ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция прибора исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее блока управления через меню во вкладке «Обслуживание».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО)	V05.00.04
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы, Н	от 0,05 до 10,0
Пределы допускаемой относительной погрешности измерений силы, %	±2
Дискретность измерений силы, Н	0,1

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Устанавливаемая длина изгиба образца, мм	5, 10, 15, 20, 25, 50
Габаритные размеры, мм, (без ножа) не более: - высота	295
- ширина	440
- глубина	440
Масса, кг, не более	20
Условия эксплуатации: - температура окружающего воздуха, °С - - относительная	от +15 до +30
влажность воздуха, %	от 20 до 80
Параметры электрического питания: - напряжение переменного тока, В - - частота переменного тока,	от 187 до 242
Гц	50±1

Знак утверждения типа

наносится на маркировочную табличку, расположенную на боковой панели прибора, в соответствии с рисунком 2 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Прибор для определения сопротивления изгибу 79-56	-	1 шт.
Приспособление для калибровки (рамка и опорная площадка)	-	1 шт.
Руководство по эксплуатации. Паспорт	-	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в п. 2.2 «Использование в работе» документа «Прибор для определения сопротивления изгибу 79-56. Руководство по эксплуатации. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений Техническая документация ООО «Кама».

Правообладатель

Общество с ограниченной ответственностью «Кама» (ООО «Кама»)

ИНН 5916031750

Юридический адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11 Телефон/факс: +7(342)270-00-21

E-mail: info@cbk-kama.ru

Изготовитель

Общество с ограниченной ответственностью «Кама» (ООО «Кама»)

ИНН 5916031750

Адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11 Телефон/факс: +7(342)270-00-21

E-mail: info@cbk-kama.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н,

г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. 1

Тел.: +7 (495) 108-6950

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »          2025 г. №

Регистрационный № 96134-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Машины координатно-измерительные NORGAU NCMM Optimal

(далее - КИМ) предназначены для автоматизированных трехмерных измерений геометрических параметров объектов сложной формы.

Описание средства измерений

Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартовую систему координат.

При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно КИМ представляют собой стационарные машины консольного типа с неподвижным измерительным столом.

КИМ состоит из основания с установленным внутри блоком контроллеров и персональным компьютером, гранитного измерительного стола, фиксированной консоли, пиноли по оси Z, встроенных измерительных шкал по трем осям координат. Перемещение КИМ по осям осуществляется по линейным направляющим на подшипниках скольжения с использованием пульта управления или через программное обеспечение на персональном компьютере. Станина КИМ имеет встроенные антивибрационные регулируемые опоры пассивного гашения.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.

КИМ может быть оснащена системой термокомпенсации. Температурные датчики установлены на КИМ. Кроме того, пользователям предоставляется внешний датчик, используемый для измеряемой детали, когда система термокомпенсации активна. Программное обеспечение (далее - ПО) корректирует измерения, выполняемые координатно-измерительной машиной, используя значения температуры, измеренные с помощью датчиков. КИМ могут быть оснащены измерительными головками PH10M PLUS, PH10MQ PLUS, PH10T PLUS, PH6, PH10M-iQ PLUS, и контактными датчиками SP25M, TP20, TP200, CF20, CZ20 с набором щупов разного диаметра, формы и длины.

К данному типу средств измерений относятся КИМ относятся машины координатноизмерительные NORGAU NCMM Optimal, изготавливаемых в следующих модификациях: NCMM Optimal-454, NCMM Optimal-575. Модификации различаются диапазоном измерений.

Заводской номер в числовом формате, состоящий из арабских цифр, наноситься типографским способом на маркировочную наклейку, расположенную на задней части измерительного стола.

Пломбирование КИМ от несанкционированного доступа не осуществляется. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид КИМ NORGAU NCMM Optimal представлен на рисунке 1.

а)

Место нанесения заводского номера средства измерений

б)

Рисунок 1 - Машины координатно-измерительные NORGAU NCMM Optimal: а) общий вид; б) место нанесения маркировочной наклейки

Программное обеспечение

КИМ работают под управлением метрологически значимого ПО PolyWorks, RationalDmis, Modus, которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение, не ниже
Идентификационное наименование ПО	PolyWorks	RationalDmis	Modus
Номер версии (идентификационный номер) ПО	не ниже v.2019	не ниже v.2024	не ниже v.1.6
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Метрологические и технические характеристики

Таблица 2 -

Модификация	Диапазон измерений, мм			Пределы допускаемой абсолютной погрешности
	Ось X	Ось Y	Ось Z	MPEe	MPEp
NCMM Optimal-454	от 0 до 400	от 0 до 500	от 0 до 400	±(3,0+L/300) * ±(3,0+L/200) **	3,0
NCMM Optimal-575	от 0 до 500	от 0 до 700	от 0 до 500

где    MPEe - пределы допускаемой абсолютной объемной погрешности, мкм;

MPEp - предел допускаемой абсолютной погрешности измерительной головки, мкм; L - измеряемая длина в мм;

^* при температуре окружающего воздуха от +18 °С до +22 °С включ.;

^** при температуре окружающего воздуха от +15 °С до +18 °С и св. +22 °С до +25 °С включ., и при наличии системы активной температурной компенсации

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±2,5
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +25
- относительная влажность воздуха, %	от 25 до 75
Допустимое изменение температуры, °C не более, в течение: - 1 часа	1
- 24 часов	2
Габаритные размеры, мм, не более, модификаций: NCMM Optimal-454	1180x1310x2280
NCMM Optimal-575	1280x1510x2480
Масса, кг, не более, модификаций: NCMM Optimal-454	1000
NCMM Optimal-575	1330

Таблица 4 - Показатели надёжности

Наименование характеристики	Значение
Наработка на отказ, ч, не менее	10000
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится типографским способом на маркировочную наклейку и титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Машина координатно-измерительная NORGAU*	NCMM Optimal	1 шт.
Электронный контролер управления КИМ	-	1 шт.
Пульт управления	-	1 шт.
Измерительная головка**	PH10M PLUS / PH10MQ PLUS / PH10T PLUS / PH6 / PH10M-iQ PLUS	1 шт.
Контактный датчик**	SP25M / TP20 / TP200 / CF20 / CZ20	1 шт.
Система температурной компенсации	-	По заказу
Калибровочная сфера	-	1 шт.
Персональный компьютер с установленным ПО	-	1 шт.
Руководство по эксплуатации на русском языке	26.51.66-009-49360276- 2024РЭ	1 экз.
Паспорт	КМ.01.049001ПС	1 экз.
* модификация определяется договором поставки ** модель определяется договором поставки

Сведения о методиках (методах) измерений

приведены: в разделе 2.3 «Использование изделия» документа 26.51.66-009-49360276-2024РЭ Машины координатно-измерительные NORGAU NCMM Optimal. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 06 апреля 2021 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба;

ТУ 26.51.66-009-49360276-2024 Машины координатно-измерительные NORGAU NCMM Optimal. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Норгау Руссланд»

(ООО «Норгау Руссланд»)

Адрес юридического лица: 119421, г. Москва, вн. тер. г. муниципальный округ Обручевский, ул. Новаторов, д. 1, этаж/помещение 2/LVI, ком.77

Телефон: +7 (495) 988-2000

E-mail: info@norgau.com

Изготовитель

Общество с ограниченной ответственностью «Норгау Руссланд»

(ООО «Норгау Руссланд»)

Адрес: 119421, г. Москва, вн. тер. г. муниципальный округ Обручевский, ул. Новаторов, д. 1, этаж/помещение 2/LVI, ком.77

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, дом 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в Реестре аккредитованных лиц RA.RU. 314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »          2025 г. №

Регистрационный № 96135-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП «Похвистневоэнерго» для электроснабжения потребителей ООО «ТольяттиЭнергоСбыт»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) МУП «Похвистневоэнерго» для электроснабжения потребителей ООО «ТольяттиЭнергоСбыт» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень- информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК, устройство синхронизации системного времени УССВ-2 (далее-УСВ), программное обеспечение (ПО) «АльфаЦЕНТР», автоматизированные рабочие места, каналообразующую аппаратуру.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где происходит сбор, хранение, результатов измерений, осуществляется обработка измерительной информации (умножение на коэффициенты трансформации трансформаторов тока и напряжения).

ИВК АИИС КУЭ раз в сутки формирует и отправляет по выделенному каналу связи отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему предусматривают поддержание шкалы уровнях АИИС КУЭ (ИИК, ИВК). В системного времени УССВ-2, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК периодически по заданному расписанию, но не реже одного раза в сутки сравнивает собственную шкалу времени со шкалой времени УССВ-2. Синхронизация шкалы времени сервера ИВК осуществляется при каждом цикле сравнения независимо от величины расхождения шкал времени сервера ИВК и УССВ-2.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется во время сеанса связи со счетчиком, но не реже 1 раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК более чем на ±2 с, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КЭ не предусмотрено.

Заводской номер 001/25 АИИС КУЭ нанесен типографским способом в виде цифрового кода на маркировочную табличку, которая крепится на корпус сервера ИВК. Дополнительно заводской номер 001/25 указан в формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Рекомендацией Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Идентификационные данные	Значение
Идентификационное наименование модуля ПО	ac metrology.dU
Номер версии (идентификационный номер) модуля ПО	не ниже 15.07
Цифровой идентификатор модуля ПО	3E736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (далее-ИК) АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав изме		рительных каналов АИИС КУЭ
о , > S Й о S К	Наименование измерительного канала	Состав измерительного канала
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВК
1	1	3	4	5	6
1	ПКУ №1 6кВ от МВ-6 ф-11 (Похвистнево-1) ПС 110/35/6 кВ "Похвистнево-2"	ТОЛ-СЭЩ-10 Кл.т. 0,5S Ктт=600/5 Рег.№ 32139-06	ЗНОЛПМ Кл.т. 0,5 Ктн=6000/100 Рег.№ 35505-07	А1805 RАL-P4GB- DW-3 Кл.т. 0,5S/1 Рег.№ 31857-11	§ о ю о и сс 4 о 1Г) I-.' о С1и ri и и
2	ПКУ №2 6кВ от МВ-6 ф-22 (Похвистнево-2) ПС 110/35/6 кВ "Похвистнево-2"	ТОЛ-СЭЩ-10 Кл.т. 0,5S Ктт=200/5 Рег.№ 32139-06	ЗНОЛПМ Кл.т. 0,5 Ктн=6000/100 Рег.№ 35505-07	А1805 RАL-P4GB- DW-3 Кл.т. 0,5S/1 Рег.№ 31857-06
3	ПКУ №3 6кВ от МВ-6 ф-24 (Похвистнево-3) ПС 110/35/6 кВ "Похвистнево-2"	ТОЛ-СЭЩ-10 Кл.т. 0,5S Ктт=400/5 Рег.№ 32139-06	ЗНОЛПМ Кл.т. 0,5 Ктн=6000/100 Рег.№ 35505-07	А1805 RАL-P4GB- DW-3 Кл.т. 0,5S/1 Рег.№ 31857-11
4	ТП-1 яч.6 кВ, МВ-6 ф-30 (Восточное кольцо) от ПС 110/35/6 кВ "Похвистнево-2"	ТОЛ-СЭЩ-10 Кл.т. 0,5S Ктт=100/5 Рег.№ 32139-06	ЗНОЛП Кл.т. 0,5 Ктн=6000/100 Рег.№ 23544-07	А1805 RАL-P4GB- DW-3 Кл.т. 0,5S/1 Рег.№ 31857-06
5	ПКУ №4 6кВ от МВ-6 ф-18 (Головные сооружения) ПС 110/35/6 кВ "Похвистнево-2"	ТОЛ-СЭЩ-10 Кл.т. 0,5S Ктт=100/5 Рег.№ 32139-06	ЗНОЛПМ Кл.т. 0,5 Ктн=6000/100 Рег.№ 35505-07	А1805 RАL-P4GB- DW-3 Кл.т. 0,5S/1 Рег.№ 31857-06
6	ТП Пох707/100 (ТП-20) 6/0,4 кВ, сш 0,4 кВ, ввод 0,4 кВ	Т-0,66 Кл.т. 0,5 Ктт=100/5 Рег.№ 36382-07	-	СЭТ-4ТМ.03.09 Кл.т. 0,5S/1 Рег.№ 27524-04
7	ТП Пох808/100 (ТП-2) 6/0,4 кВ, сш 0,4 кВ, ввод 0,4 кВ	ТТИ Кл.т. 0,5S Ктт=150/5 Рег.№ 28139-12	-	А1805 RL-P4GB-DW-4 Кл.т. 0,5S/1 Рег.№ 31857-06
8	ТП СА 218/100 (ТП-53) 6/0,4 кВ, сш 0,4 кВ, ввод 0,4 кВ	ТТИ Кл.т. 0,5S Ктт=200/5 Рег.№ 28139-12	-	А1805 RL-P4GB- DW-4 Кл.т. 0,5S/1 Рег.№ 31857-11

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УССВ-2 на аналогичные утвержденных типов.

• 3. Допускается замена сервера ИВК без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

  Таблица 3 - Основные метрологические ха		рактеристики ИК АИИС КУЭ
  Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
  1	2	3	4
  1-5,9,11-14	Активная	1,3	3,1
  	Реактивная	2,1	5,2

  1	2	3	4
  7,8,10	Активная Реактивная	1,1 1,8	3,0 5,1
  6	Активная Реактивная	1,1 1,8	2,9 5,0
  Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени UTC (SU), с			±5
  Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3 Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от Iном для нормальных условий и для рабочих условий для ИК№ 1-5,7-14 при cos ф=0,8, токе ТТ, равном 1 (2) % от 1ном, для ИК№6 при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от +5°С до +35°С

  Таблица 4 - Основные технические характеристики АИИС КУЭ
  	Наименование характеристики	Значение
  	1	2
  	Количество измерительных каналов	14
  	Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды для счетчиков, °С	от 98 до 102 от 100 до 120 0,9 50 от +21 до +25
  	Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности cos9 (sin9) - частота, Гц температура окружающей среды для ТТ и ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более	от 90 до 110 от 1(2) до 120 от 0,5 инд. до 1 емк от 49,6 до 50,4 от -40 до +50 от +5 до + 35 от +10 до + 30 от 80,0 до 106,7 98
  	Надежность применяемых в АИИС КУЭ компонентов Счетчики: А 1800 (рег.№ 31857-11, рег.№ 31857-06) - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03 (рег.№ 27524-04) - среднее время наработки на отказ, ч, не менее	120000 90000

  1	2
  УССВ-2:
  - среднее время наработки на отказ, ч, не менее	74500
  Сервер ИВК:
  - среднее время наработки на отказ, ч, не менее	100000
  - среднее время восстановления работоспособности, ч	1
  Глубина хранения информации
  Счетчики:
  А1800 (рег.№ 31857-11, рег.№ 31857-06)
  -каждого массива профиля при времени интегрирования 30	1200
  минут, сут
  СЭТ-4ТМ.03 (рег.№ 27524-04)
  - каждого массива профиля мощности при времени
  интегрирования 30 минут, сут	113
  Сервер ИВК:
  - хранение результатов измерений и информации о состоянии
  средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания ИВК бесперебойного питания;

- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

• - в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК.

• - защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервере ИВК.

Знак утверждения типа наносится на титульный лист формуляра на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество,шт.
Трансформатор тока	TОЛ-СЭЩ-10	18
	ТТИ	9
	Т-0,66	3
	ТЛО -10	2
Трансформатор напряжения	ЗНОЛПМ	27
	ЗНОЛП	3
Счетчик электрической энергии	А1800	13
	СЭТ-4ТМ.03М.09	1
Устройство синхронизации системного времени	УССВ-2	1
Сервер ИВК	-	1
Документация
Формуляр	ФО 26.51.43/04/25	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) МУП «Похвистневоэнерго» для электроснабжения потребителей ООО «ТольяттиЭнергоСбыт». МВИ 26.51.43/04/25, аттестованном ФБУ «Самарский ЦСМ» г. Самара. Уникальный номер записи в реестре аккредитованных лиц RA.RU.311290.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «ТольяттиЭнергоСбыт»

(ООО «ТЭС»)

ИНН 6321144460

Юридический адрес: 445020, Самарская обл., г. Тольятти, ул. Белорусская, д. 33

Телефон: (8482) 63-84-44 / (8482) 63-89-35

E-mail: info-es@tltes.ru

Изготовитель

Общество с ограниченной ответственностью «ТольяттиЭнергоСбыт»

(ООО «ТЭС»)

ИНН 6321144460

Адрес: 445020, Самарская обл., г. Тольятти, ул. Белорусская, д. 33

Телефон: (8482) 63-84-44 / (8482) 63-89-35

E-mail: info-es@tltes.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области»

(ФБУ «Самарский ЦСМ»)

Адрес: 443013, г. Самара, пр. Карла Маркса, д. 134

Телефон: 8 (846) 336-08-27. Факс: 8 (846) 336-15-54

E-mail: info@samaragost.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU 311281

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »          2025 г. №

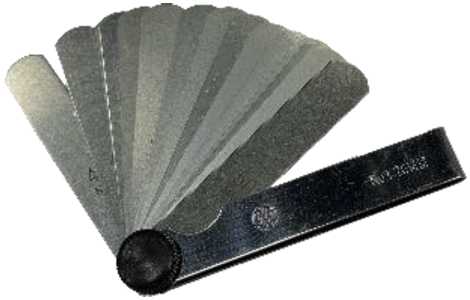

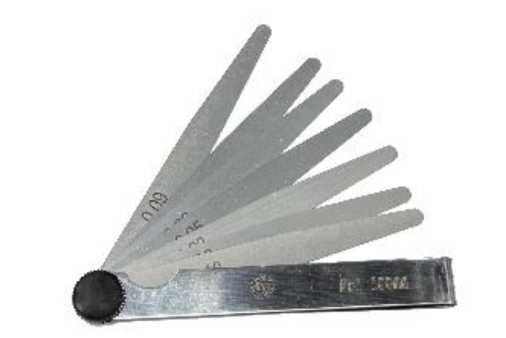

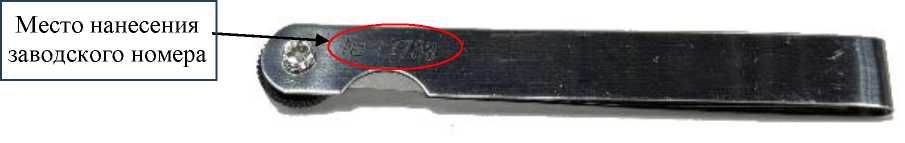

Рисунок 1 - Общий вид щупов с указанием места нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Номинальная толщина, мм	Допускаемые отклонения толщины* от номинальной, мкм, не более		Допускаемая желобчатость, мкм, не более
	верхнее	нижнее
0,02	+5	-5	-
0,03
0,04
0,05
0,06
0,07	+6	-6
0,08
0,09
0,10			6
0,15	+8	-8
0,20	+9	-9	7
0,25
0,30
0,35	+11	-11	8
0,40
0,45
0,50

Номинальная толщина, мм	Допускаемые отклонения толщины* от номинальной, мкм, не более		Допускаемая желобчатость, мкм, не более
	верхнее	нижнее
0,55	+13	-13	10
0,60
0,65	+14	-14	11
0,70
0,75
0,80
0,85	+16	-16	12
0,90
0,95
1,00
Примечание - Отклонения, относятся к рабочей длине щупа, которая составляет половину от общей длины, считая от свободного края

Таблица 2 - Технические характеристики

Наименование характеристики	Набор щупов
	№1	№2	№3	№4
Параметр шероховатости Ra рабочих поверхностей по ГОСТ 2789-73, мкм, не более	0,63
Габаритные размеры (ДхШхВ) для набора щупов длиной 70 мм, мм, не более	90х17х12	90х17х15	90х17х19	90х17х17
Габаритные размеры (ДхШхВ) для набора щупов длиной 75 мм, мм, не более	95х17х12	95х17х15	95х17х19	95х17х17
Габаритные размеры (ДхШхВ) для набора щупов длиной 100 мм, мм, не более	120х17х12	120х17х15	120х17х19	120х17х17
Габаритные размеры (ДхШхВ) для набора щупов длиной 200 мм, мм, не более	220х17х12	220х17х15	220х17х19	220х17х17
Масса набора щупов длиной 70 мм, кг, не более	0,100	0,125	0,170	0,150
Масса набора щупов длиной 75 мм, кг, не более	0,120	0,150	0,200	0,220
Масса набора щупов длиной 100 мм, кг, не более	0,140	0,170	0,190	0,240
Масса набора щупов длиной 200 мм, кг, не более	0,200	0,230	0,260	0,300
Номинальные размеры щупов, мм, не менее: - длина - ширина - толщина	70, 75, 100, 200 8 Согласно таблице 1

Таблица 3 - Условия

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более	от +15 до +25 80

Таблица 4 - Количество щупов в наборах

Номинальная толщина, мм	Количество щупов в наборе, шт.
	№ 1	№ 2	№ 3	№ 4
0,02	1	1	-	-
0,03	1	1	-	-
0,04	1	1	-	-
0,05	1	1	-	-
0,06	1	1	-	-
0,07	1	1	-	-
0,08	1	1	-	-
0,09	1	1	-	-
0,10	1	1	-	2
0,15	-	1	-	-
0,20	-	1	-	1
0,25	-	1	-	-
0,30	-	1	-	1
0,35	-	1	-	-
0,40	-	1	-	1
0,45	-	1	-	-
0,50	-	1	1	1
0,55	-	-	1	-
0,60	-	-	1	1
0,65	-	-	1	-
0,70	-	-	1	1
0,75	-	-	1	-
0,80	-	-	1	1
0,85	-	-	1	-
0,90	-	-	1	1
0,95	-	-	1	-
1,00	-	-	1	1

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Комплектность
Щупы измерительные (в соответствии с таблицей 4)	-	1 набор
Мягкий чехол	-	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Подготовка к работе, принцип работы и правила эксплуатации» паспорта щупов.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;

ТУ 0509-2-2024 «Щупы измерительные. Технические условия».

Правообладатель

Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»

(ООО ТД «ИТО-Туламаш») ИНН 7719465230

Адрес юридического лица: 121099, г. Москва, вн.тер.г. муниципальный округ Арбат, пер. Малый Каковинский, д. 1/8, стр. 2, помещ. 1/1

Тел.: +7 495 935-70-94

Web-сайт: www.itotulamash.ru

Изготовитель

Общество с ограниченной ответственностью Торговый дом «ИТО-Туламаш»

(ООО ТД «ИТО-Туламаш») ИНН 7719465230

Адрес юридического лица: 121099, г. Москва, вн.тер.г. муниципальный округ Арбат, пер. Малый Каковинский, д. 1/8, стр. 2, помещ. 1/1

Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd, КНР

Адрес: NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R CHINA

Испытательный центр

Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)

Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, этаж/помещ./ком. мансарда/ХША/ЗЗБ

Тел.: +7 (495) 822-18-08

Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru

Уникальный номер записи об аккредитации

№ RA.RU.314382

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »          2025 г. №

Регистрационный № 96137-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии (АИИС КУЭ) АО (АО «Атомдата-Центр»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Атомэнергопромсбыт» (АО «Атомдата-Центр») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения информации, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК c программным обеспечением (ПО) «АльфаЦЕНТР», устройство синхронизации времени (УСВ), каналообразующую аппаратуру, автоматизированные рабочие места (АРМ), технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мгновенных значений мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и информации, оформление отчетных документов.

ИВК осуществляет автоматический обмен (передачу и коммерческого учета электроэнергии с субъектами оптового рынка и мощности (ОРЭМ) и с другими АИИС КУЭ, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений, а также с инфраструктурными организациями ОРЭМ, в том числе АО «АТС» и прочими заинтересованными организациями. Обмен данными коммерческого учета электроэнергии осуществляется по электронной почте в виде xml-файлов, в том числе заверенных электронно-цифровой подписью.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая включает в себя часы счетчиков, часы сервера ИВК и УСВ. УСВ обеспечивает передачу шкалы времени, синхронизированной по сигналам глобальных навигационных спутниковых систем с национальной шкалой координированного времени РФ UTC(SU).

Сравнение показаний часов сервера ИВК с УСВ осуществляется во время сеанса связи. Корректировка часов сервера ИВК производится при расхождении показаний часов сервера ИВК с УСВ не менее ±1 с.

Сравнение показаний часов счетчиков с часами сервера ИВК осуществляется при каждом сеансе связи со счетчиками, но не реже одного раза в сутки. Корректировка часов счетчиков производится при превышении уставки коррекции времени. Уставка коррекции времени счетчиков настраивается с учетом обеспечения допускаемой коррекции погрешности СОЕВ АИИС КУЭ и не должна превышать величину ±2 с (параметр программируемый).

Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Маркировка заводского номера АИИС КУЭ АО «Атомэнергопромсбыт» (АО «Атомдата-Центр») наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 20250521 указывается в формуляре.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». ПО «АльфаЦЕНТР» обеспечивает защиту измерительной информации паролями в соответствии с правами доступа. Метрологически значимая часть ПО и данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО «АльфаЦЕНТР» от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО «АльфаЦЕНТР» указана в таблице 1.

Таблица 1 - Идентификационные данные ПО «АльфаЦЕНТР»
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dU
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 — Состав ИК АИИС КУЭ и их

Номер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±5), %	Границы допускаемой относительной погрешности в рабочих условиях (±5), %
1	РП-1 10 кВ, яч.1.1 10 кВ	ТОЛ-НТЗ-10 1000/5 Кл. т. 0,5S Рег. № 69606 17 Фазы: А; В; С	ЗНОЛП-НТЗ-10 10000/^3/100/^3 Кл. т. 0,5 Рег. № 69604-17 Фазы: А; В; С	ТЕ2000.01 Кл. т. 0,5S/1,0 Рег. № 83048-21	УСВ-3 Рег. № 64242 16	Сервер ИВК	Активная Реактивная	1,3 2,5	3,3 5,6
2	РП-1 10 кВ, яч.2.1 10 кВ	ТОЛ-НТЗ-10 1000/5 Кл. т. 0,5S Рег. № 69606 17 Фазы: А; В; С	ЗНОЛП-НТЗ-10 10000/^3/100/^3 Кл. т. 0,5 Рег. № 69604-17 Фазы: А; В; С	ТЕ2000.01 Кл. т. 0,5S/1,0 Рег. № 83048-21			Активная Реактивная	1,3 2,5	3,3 5,6
3	РП-2 10 кВ, яч.1.1 10 кВ	ТОЛ-НТЗ-10 1000/5 Кл. т. 0,5S Рег. № 69606 17 Фазы: А; В; С	ЗНОЛП-НТЗ-10 10000/^3/100/^3 Кл. т. 0,5 Рег. № 69604-17 Фазы: А; В; С	ТЕ2000.01 Кл. т. 0,5S/1,0 Рег. № 83048-21			Активная Реактивная	1,3 2,5	3,3 5,6

таблицы 2

Номер ИК	Наименование точки измерений	Измерительные компоненты				Сервер	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УСВ			Границы допускаемой основной относительной погрешности (±5), %	Границы допускаемой относительной погрешности в рабочих условиях (±5), %
4	РП-2 10 кВ, яч.2.1 10 кВ	ТОЛ-НТЗ-10 1000/5 Кл. т. 0,5S Рег. № 6960617 Фазы: А; В; С	ЗНОЛП-НТЗ-10 10000/^3/100/^3 Кл. т. 0,5 Рег. № 69604-17 Фазы: А; В; С	ТЕ2000.01 Кл. т. 0,5S/1,0 Рег. № 83048-21			Активная Реактивная	1,3 2,5	3,3 5,6
времен	Пределы допускаемой абсолютной погрешности часов компонентов АИИС КУЭ в рабочих условиях относительно шкалы и UTC(SU)								±5 с

Примечания:

1   В качестве характеристик погрешности ИК установлены границы допускаемой относительной погрешности ИК при доверительной

вероятности, равной 0,95.

Характеристики погрешности ИК указаны для измерений активной и реактивной электроэнергии на интервале времени 30 мин.

Погрешность в рабочих условиях указана для силы тока 2 % от 1ном; cos ф = 0,8инд.

Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем

у перечисленных в таблице 2, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. Допускается замена УСВ на аналогичное утвержденного типа, а также замена сервера ИВК без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). Замена оформляется техническим актом в установленном собственником АИИС КУЭ порядке. Технический акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические

ИК

Наименование характеристики	Значение
1	2
Количество ИК	4
Нормальные условия: параметры сети: напряжение, % от ином	от 95 до 105
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	0,9
частота, Гц	от 49,8 до 50,2
температура окружающей среды, °С	от +15 до +25
Условия эксплуатации: параметры сети: напряжение, % от ином	от 90 до 110
сила тока, % от 1ном	от 1 до 120
коэффициент мощности cosф	от 0,5 до 1,0
частота, Гц	от 49,6 до 50,4
температура окружающей среды в месте расположения ТТ, ТН, °С	от -45 до +40
температура окружающей среды в месте расположения счетчиков, °С	от +5 до +35
температура окружающей среды в месте расположения сервера
ИВК, °С	от +10 до +35
Надежность применяемых в АИИС КУЭ компонентов: для счетчиков: среднее время наработки на отказ, ч, не менее	220000
среднее время восстановления работоспособности, ч	2
для УСВ: среднее время наработки на отказ, ч, не менее	45000
среднее время восстановления работоспособности, ч	2
для сервера ИВК: среднее время наработки на отказ, ч, не менее	20000
среднее время восстановления работоспособности, ч	1
Глубина хранения информации: для счетчиков: тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	113
при отключении питания, лет, не менее	40
для сервера ИВК: хранение результатов измерений и информации состояний средств
измерений, лет, не менее	3,5

Надежность системных решений: защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.

В журналах событий фиксируются факты:

- журнал счетчиков: параметрирования; пропадания напряжения; коррекции времени в счетчиках.

-журнал сервера: параметрирования;

коррекции времени в счетчиках и сервере; пропадание и восстановление связи со счетчиками.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;

промежуточных клеммников вторичных цепей напряжения; испытательной коробки;

сервера.

-защита на программном уровне информации при хранении, передаче, параметрировании:

счетчиков электрической энергии; сервера.

Возможность коррекции времени в: счетчиках электрической энергии (функция автоматизирована); сервере (функция автоматизирована).

Возможность сбора информации: о состоянии средств измерений; о результатах измерений (функция автоматизирована).

Цикличность: измерений 30 мин (функция автоматизирована); сбора не реже одного раза в сутки (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 — Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформаторы тока	ТОЛ-НТЗ-10	12
Трансформаторы напряжения	ЗНОЛП-НТЗ-10	12
Счетчики электрической энергии многофункциональные	ТЕ2000	4
Устройства синхронизации времени	УСВ-3	1
Сервер ИВК	—	1
Методика поверки	—	1
Формуляр	АЭПС.АИИС-АД.001.ФО	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием АИИС КУЭ АО «Атомэнергопромсбыт» (АО «Атомдата-Центр»)», аттестованном ООО «ЭнергоПромРесурс», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312078.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Атомэнергопромсбыт»

(АО «Атомэнергопромсбыт»)

ИНН 7725828549

Юридический адрес: 115114, г. Москва, вн. тер. г. м. о. Замоскворечье, ул. Летниковская, д. 10, стр. 5

Телефон: (495) 543-33-06

Web-сайт: apsbt.ru

E-mail: info@apsbt.ru

Изготовитель

Акционерное общество «Атомэнергопромсбыт»

(АО «Атомэнергопромсбыт»)

ИНН 7725828549

Адрес: 115114, г. Москва, вн. тер. г. м. о. Замоскворечье, ул. Летниковская, д. 10, стр. 5 Телефон: (495) 543-33-06

Web-сайт: apsbt.ru

E-mail: info@apsbt.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнергоПромРесурс»

(ООО «ЭнергоПромРесурс»)

Адрес: 143443, Московская обл., г. Красногорск, мкр. Опалиха, ул. Ново-Никольская, д. 57, офис 19

Телефон: (495) 380-37-61

E-mail: energopromresurs2016@gmail.com

Уникальный номер записи RA.RU.312047

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »          2025 г. №

Регистрационный № 96138-25

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Эллипсометр настольный спектральный SEI-Mapping

эллипсометр) предназначен для измерений толщины и показателя преломления оптических покрытий плоских образцов посредством бесконтактного измерения эллипсометрических углов Пси и Дельта.

Описание средства измерений

Принцип действия эллипсометра основан на измерении изменений состояния поляризации света, отраженного от границы раздела двух сред. Эллипсометр измеряет эллипсометрические углы Пси и Дельта на различных длинах волн. Программное обеспечение (далее - ПО) эллипсометра на основании измеренных данных об эллипсометрических углах с использованием математической модели определяет толщину и показатель преломления оптических покрытий на поверхности измеряемого объекта.

Конструктивно эллипсометр состоит из блока поляризатора с источником света, гониометра с фиксированным углом падения света на образец, моторизованного стола для образцов диаметром до 300 мм с автоматическим перемещением по осям X, Y, Z и автоматической фокусировкой по Z, и блока анализатора отраженного от образца света. Неотъемлемой частью эллипсометра является вычислительный модуль на базе персонального компьютера со специализированным ПО для проведения измерений, сбора и анализа полученных данных.

Эллипсометр снабжен вертикальной камерой для визуализации области измерения и выравнивания образца при помощи механизма наклона предметного стола. В состав эллипсометра входят две фокусирующие микронасадки для уменьшения размера светового пятна на образце.

К данному типу средства измерений относится эллипсометр настольный спектральный SEI-Mapping с заводским номером 1010130058.

Заводской номер, содержащий цифровое обозначение, и знак утверждения типа нанесён на шильдик методом цифровой лазерной печати на пластиковую пленку и наклеен на заднюю панель эллипсометра.

Пломбирование эллипсометра не предусмотрено. Общий вид эллипсометра с обозначением места нанесения знака поверки, заводского номера и места нанесения знака утверждения типа представлен на рисунке 1.

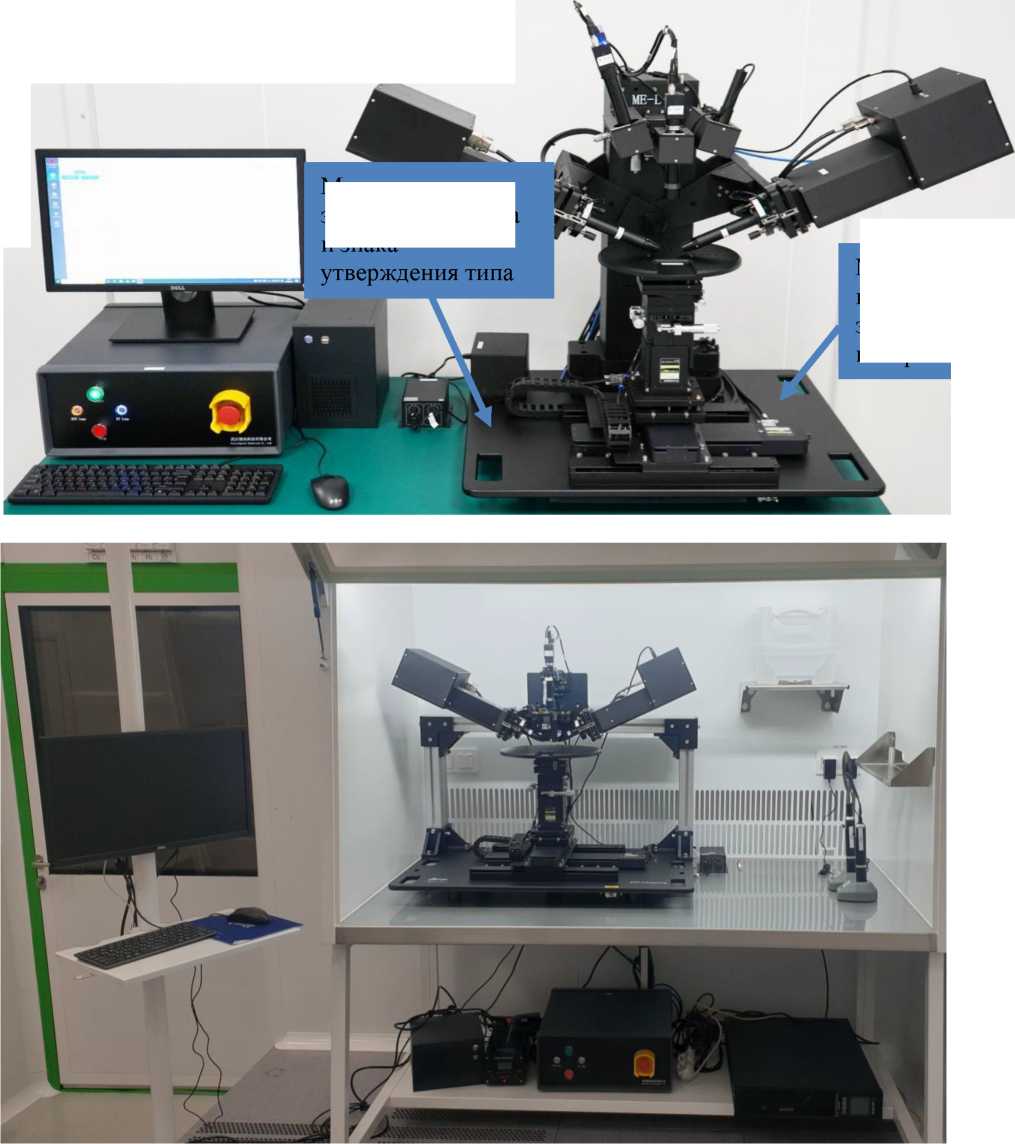

Место нанесения заводского номера и знака

Программное обеспечение

Для записи сигналов и их обработки используется специальное ПО «EometricsPro», работающее в операционной среде Microsoft Windows. ПО является защищенным. Никакие изменения кода программы невозможны. Обновления ПО производятся изготовителем путем выпуска обновлений на дисках и рассылкой пользователям.

Метрологически значимая часть ПО размещается в памяти ПЭВМ. Доступ к метрологически значимой части ПО ограничен.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	EometricsPro
Номер версии (идентификационный номер) ПО, не ниже	v.3.1.5.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений толщины покрытий, нм	от 2 до 4500
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, нм: - в поддиапазоне от 2 до 10 нм включ. - в поддиапазоне св. 10 до 1000 нм	±1 ±5
Пределы допускаемой относительной погрешности измерений толщины покрытий в поддиапазоне от 1000 до 4500 нм, %	±1
Диапазон измерений показателя преломления покрытий на длине волны 632,8 нм	от 1,460 до 2,022
Пределы допускаемой абсолютной погрешности измерений показателя преломления покрытий на длине волны 632,8 нм	±0,004

Таблица 3 - Технические

Наименование характеристики	Значение
Параметры электрической сети: - напряжение переменного тока, В - частота, Гц	от 210 до 230 от 49 до 51
Мощность, Вт	1550
Габаритные размеры (длинахширинахвысота) (без учета ПК и монитора), мм, не более	900x570x742
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа	от +20 до +26 от 35 до 60 от 75 до 101,4

Знак утверждения типа

нанесён на корпус эллипсометра методом наклеивания и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Эллипсометр настольный спектральный	SEI-Mapping	1 шт.
Программное обеспечение (ПО) для обработки результатов измерений	EometricsPro	1 шт.
Вертикальная камера для визуализации области измерения в ПО	-	1 шт.

таблицы 4

Наименование	Обозначение	Количество
Моторизованный стол для пластин диаметром до 300 мм, с автоматическим перемещением по осям X-Y-Z и автоматической фокусировкой по Z.	-	1 шт.
Фокусирующие микронасадки	-	2 шт.
Безмасляный вакуумный насос Linicon	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в главе 4 «Работа программного обеспечения» документа «Эллипсометр настольный спектральный SEI-Mapping. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 09.09.2024 № 2154 «Об утверждении Государственной поверочной схемы для средств измерений комплексного показателя преломления и толщины оптических покрытий».

Правообладатель

Акционерное общество «Научно-исследовательский институт молекулярной электроники»

(АО «НИИМЭ»)

Юридический адрес: 124460, г. Москва, г. Зеленоград, ул. Академика Валиева, д. 6, стр.1

ИНН 7735579027

Тел. +7 (495) 229-70-00, факс +7 (495) 229-70-75

Web-сайт: www.niime.ru

E-mail: niime@niime.ru

Изготовитель

Wuhan Eoptics Technology Co., Ltd, Китай

Адрес: Building 6, No. 10, Financial Port 4th Road, East Lake New Technology Development Zone, Wuhan

http://www.eoptics.com.cn

Тел.: 027-8798-9806

Испытательный центр Федеральное государственное бюджетное учреждение научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

ИНН 9729338933 Телефон: +7 (495) 437-56-33; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru Уникальный номер записи 30003-2014

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »    !»_^ста 2025 г. №   1S83

Регистрационный № 96139-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиал АО «Кордиант» в г. Калуге

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии филиал АО «Кордиант» в г. Калуге (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК), устройство синхронизации времени УСВ-2 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «АльфаЦЕНТР», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч.

Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. Сервер ИВК АИИС КУЭ с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Сервер ИВК АИИС КУЭ раз в сутки формирует и отправляет по выделенному каналу связи отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают синхронизацию времени с национальной шкалой времени UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, синхронизирующее собственную шкалу времени с национальной шкалой времени UTC (SU) по сигналам навигационной системы ГЛОНАСС.

Сервер ИВК АИИС КУЭ, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ-2 и при расхождении ±1 с и более, сервера ИВК АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется во время сеанса связи со счетчиком (1 раз в 30 минут). При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ 01/25 указывается в формуляре на АИИС КУЭ типографским способом. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 -

значимой части ПО

данные

Идентификационные данные	Значение
Идентификационное наименование модуля ПО	ac metrology2.dU
Номер версии (идентификационный номер) модуля ПО	15.1
Цифровой идентификатор модуля ПО	39989384CC397C1B48D401302C722B02
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (далее ИК) АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

о S о к	Наименование измерительного канала	Состав измерительного канала
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВК
1	ЦРП-10 кВ, РУ- 10 кВ, яч.1102	ТОЛ-10-I 2000/5, КТ 0,5S Рег. № 15128-07	ЗНОЛ.06 10000:^3/100:^3 КТ 0,5 Рег. № 3344-08	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17	(N 6 Г' 00 Щ . о 1-и и <t> Cl &И о . О (N m и
2	ЦРП-10 кВ, РУ- 10 кВ, яч.2102	ТОЛ-10-I 2000/5, КТ 0,5S Рег. № 15128-07	ЗНОЛ.06 10000:^3/100:^3 КТ 0,5 Рег. № 3344-08	СЭТ- 4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УСВ на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные

ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
1, 2	Активная Реактивная	1,1 2,7	2,2 3,7
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени РФ UTC (SU), с			±5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ, равном 100 % от Iном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от Iном при температуре окружающего воздуха в месте расположения счетчиков от + 5 °С до + 35 °С

Таблица 4 - Основные технические характеристики АИИС КУЭ
Наименование характеристики	Значение
Количество измерительных каналов	2
Нормальные условия параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 100 до 120
- коэффициент мощности	0,9
- частота, Гц	50
температура окружающей среды для счетчиков, °С	от + 21 до + 25
Условия эксплуатации параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 1(2) до 120
- коэффициент мощности coso (sino)	от 0,5 инд. до 1 емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от - 60 до + 40
температура окружающей среды для счетчиков, °С	от + 5 до + 35
температура окружающей среды для сервера ИВК, °С	от + 10 до + 30
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее
СЭТ-4ТМ.03М (рег. № 36697-17)	220000
УСВ-2 (рег. № 82570-21):
- среднее время наработки на отказ, ч, не менее	35000
Сервер ИВК:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики:

таблицы 4

Наименование характеристики	Значение
СЭТ-4ТМ.03М (рег. № 36697-17) -каждого массива профиля при времени интегрирования 30 минут, сут	114
Сервер ИВК: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи. В журналах событий фиксируются факты:

• - в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени. Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

- защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервере ИВК.

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	ТОЛ-10-I	6
Трансформатор напряжения	ЗНОЛ.06	6
Счетчик электрической энергии	СЭТ-4ТМ.03М.01	2
Устройство синхронизации времени	УСВ-2	1
Сервер ИВК	-	1
Автоматизированное рабочее место	АРМ	1
Документация
Формуляр	ФО 26.51/356/25	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии филиал АО «Кордиант» в г. Калуге. МВИ 26.51/356/25, аттестованном ФБУ «Самарский ЦСМ» г. Самара. Уникальный номер записи в реестре аккредитованных лиц RA.RU.311290 от 16.11.2015.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Филиал Акционерного Общества «Кордиант» в городе Калуге (Филиал АО «Кордиант» в г. Калуге)

ИНН 7601001509

Юридический адрес: 150003, Ярославская обл., г.о. г. Ярославль, г Ярославль, ул. Советская, 3Д. 81 стр. 1, помещ. 40/3

Телефон: 8 (4842) 411 600

E-mail: adm.kaluga@gislaved.su

Изготовитель

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ»

(ООО «ЭНЕРГОМЕТРОЛОГИЯ»)

ИНН 7714348389

Адрес: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, этаж 2 помещ. II ком. 9 Телефон: 8 (495) 230-02-86

E-mail: info@energometrologia.ru

Испытательный центр

Общество с ограниченной ответственностью «Энерготестконтроль»

(ООО «Энерготестконтроль»)

Адрес: 117449, г. Москва, ул. Карьер д. 2, стр.9, помещ. № 1

Телефон: 8 (495) 647-88-18

E-mail: golovkonata63@gmail.com

Уникальный номер записи в реестре аккредитованных лиц RA.RU.312560

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__  »   ____!_   2025 г. №   __

Регистрационный № 96140-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные двустенные РГСД-25

Назначение средства измерений

Резервуары горизонтальные стальные двустенные РГСД-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - горизонтальные стальные двустенные, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГСД-25 с заводскими номерами 369, 370, 412 расположены по адресу: Республика Южная Осетия, нп Ленингор.

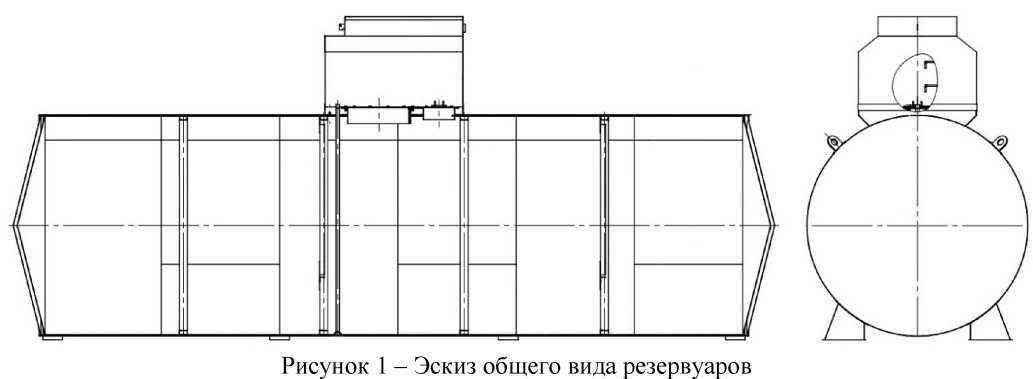

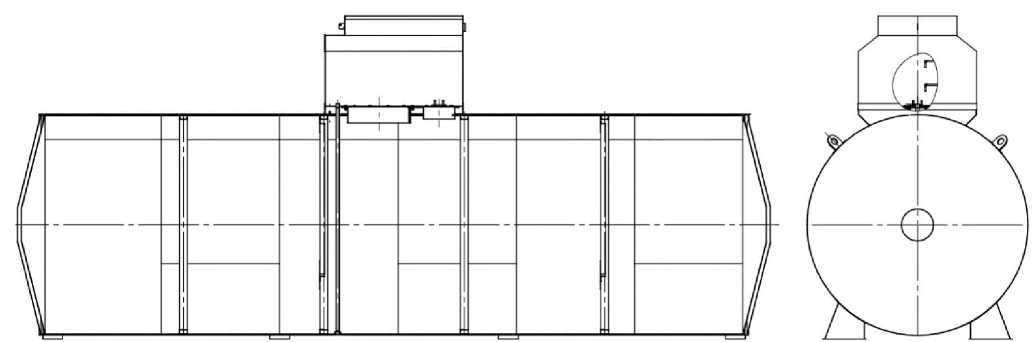

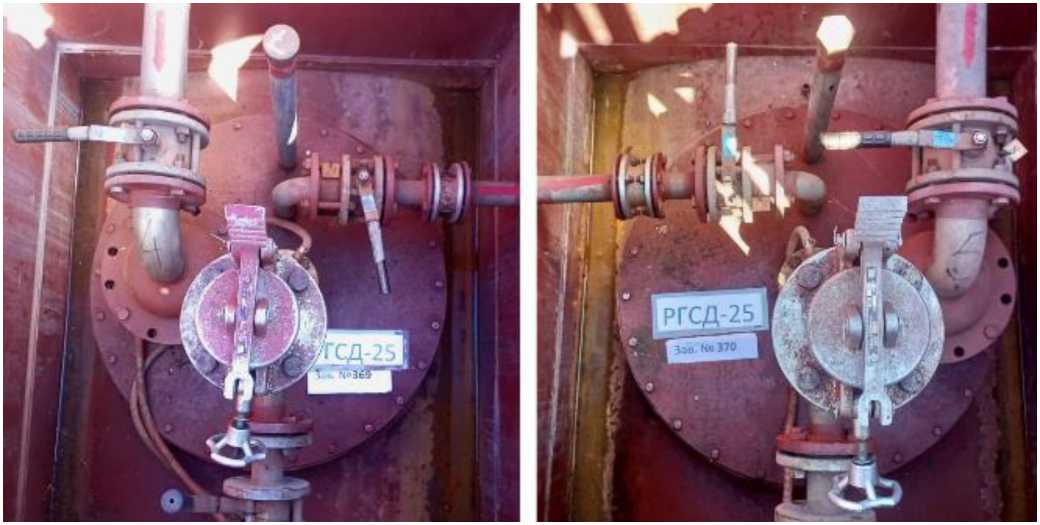

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин и измерительных люков приведены на рисунках 2, 3.

Нанесение знака поверки на средство измерений не предусмотрено.

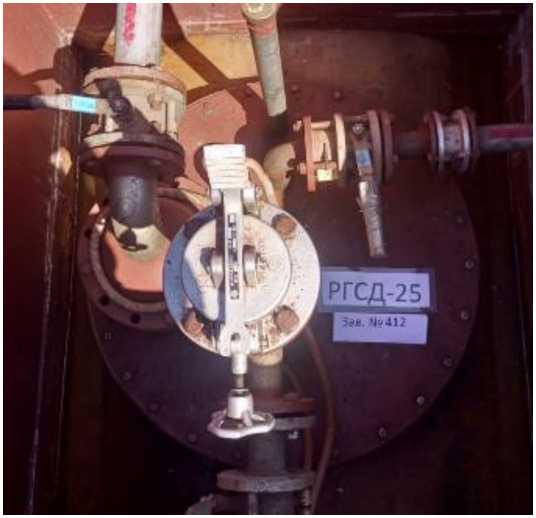

измерительный люк резервуара РГСД-25 зав.№ 412

Пломбирование резервуаров РГСД-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной двустенный	РГСД-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Техмонтажспецстрой» (ООО «Техмонтажспецстрой»)

ИНН 2632065302

Юридический адрес: 357500, Ставропольский край, г. Пятигорск, ул. Орджоникидзе, д. 11 к. 2

Изготовитель

Общество с ограниченной ответственностью «Техмонтажспецстрой»

(ООО «Техмонтажспецстрой»)

ИНН 2632065302

Адрес: 357500, Ставропольский край, г. Пятигорск, ул. Орджоникидзе, д. 11 к. 2

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи

RA.RU.312640

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__  »   ____!_   2025 г. №   __

Регистрационный № 96141-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные двустенные РГСД-25

Назначение средства измерений

Резервуары горизонтальные стальные двустенные РГСД-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - горизонтальные стальные двустенные, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной двустенный сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

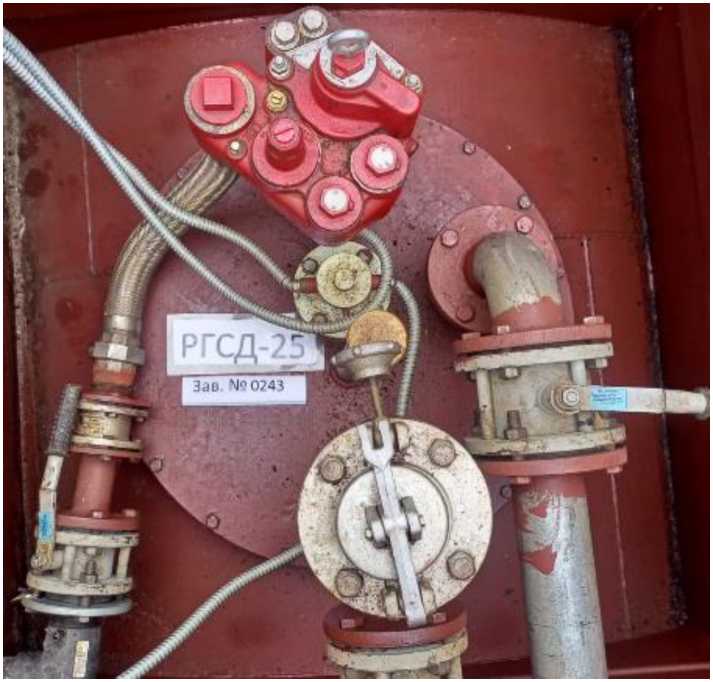

Заводские номера резервуаров 0205, 0243 в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Заводские номера резервуаров 0003, 0005, 0006, 0007, 240, 0247 в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочную табличку резервуара. Маркировочная табличка крепится к корпусу резервуара.

Резервуары РГСД-25 с заводскими номерами 0003, 0005, 0006, 0007, 0205, 240, 0243, 0247 расположены по адресу: Республика Южная Осетия, нп Амдзарин.

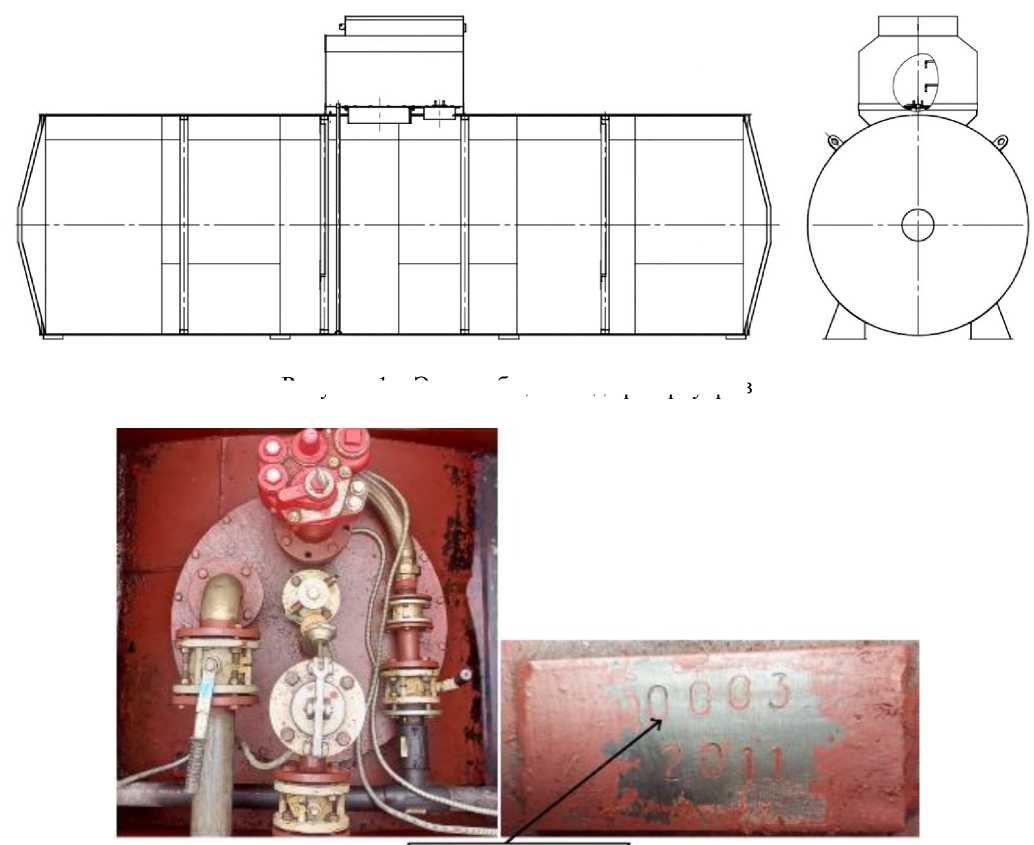

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин и измерительных люков приведены на рисунках 2, 3, 4, 5, 6, 7, 8, 9.

Нанесение знака поверки на средство измерений не предусмотрено.

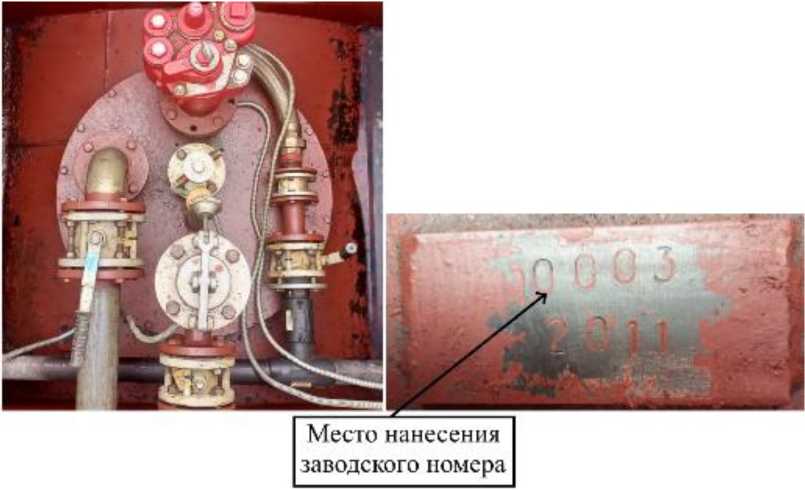

Место нанесения заводскою номера

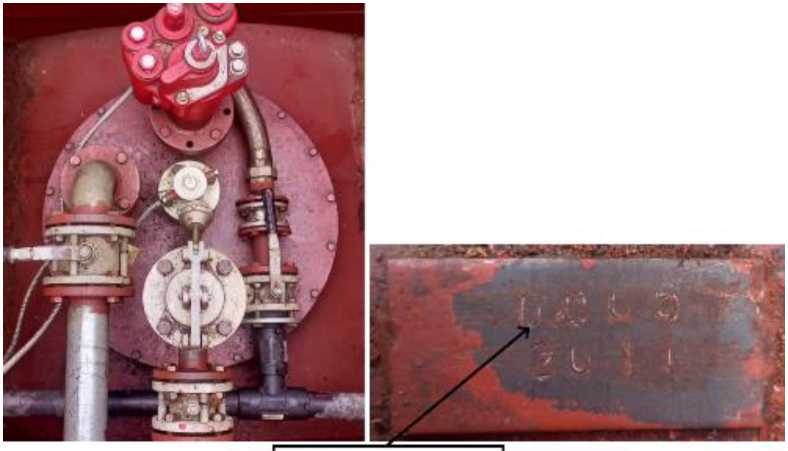

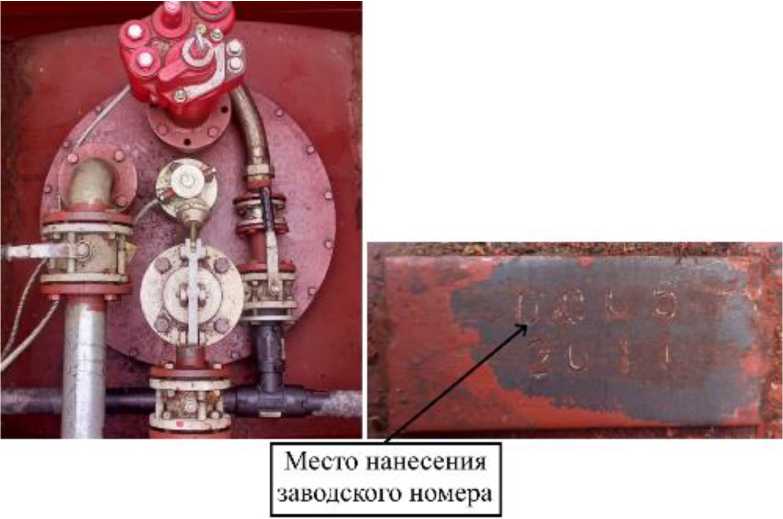

Рисунок 3 - Горловина и измерительный люк резервуара РГСД-25 зав.№ 0005

»-

Место нанесения заводскою номера

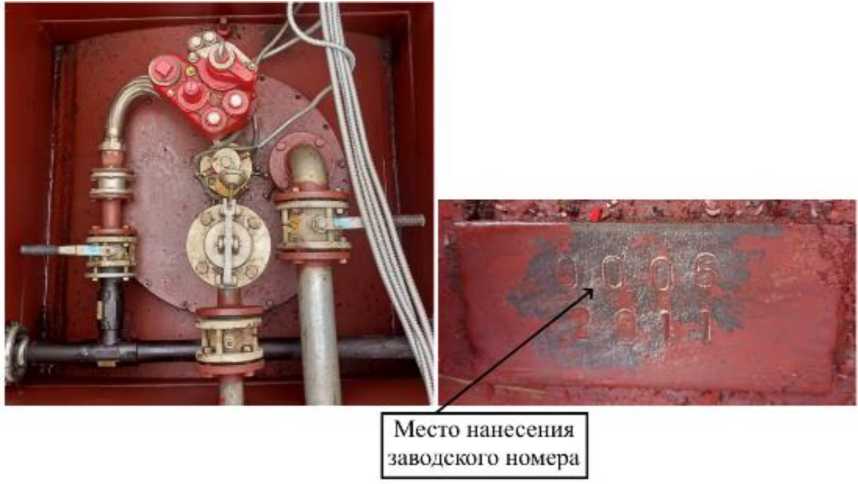

Рисунок 4 - Горловина и измерительный люк резервуара РГСД-25 зав.№ 0006

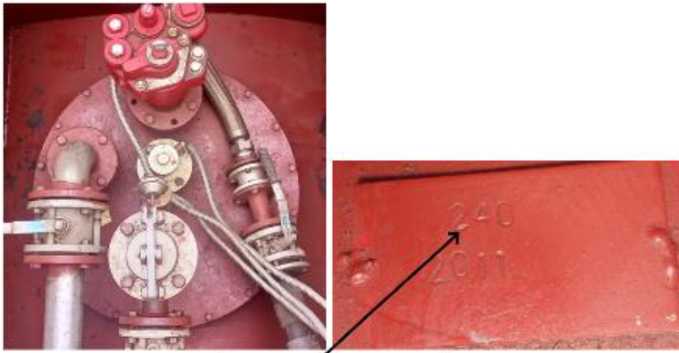

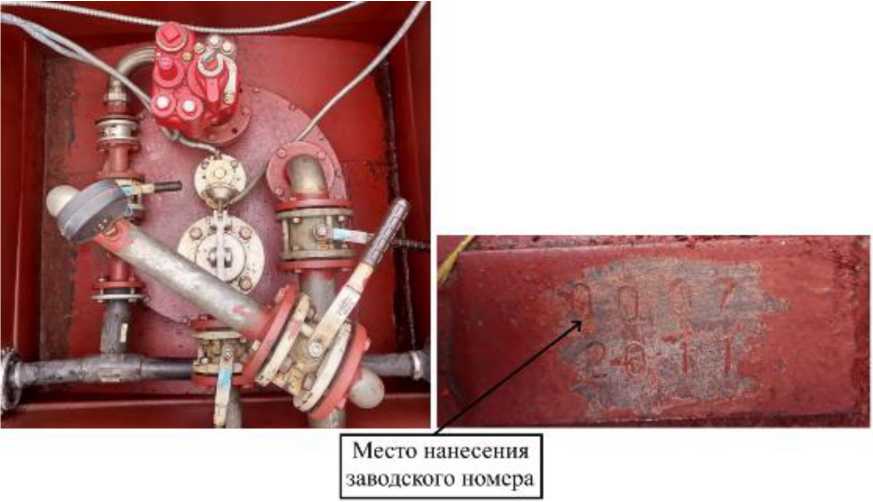

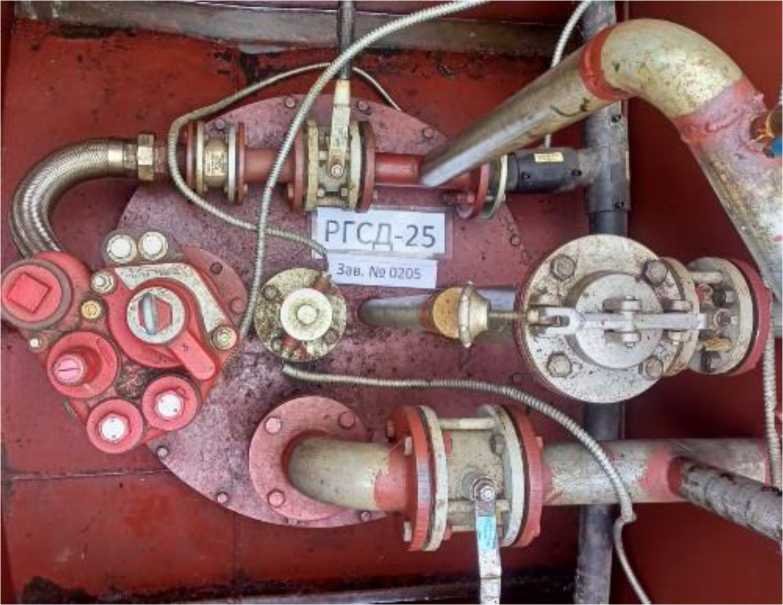

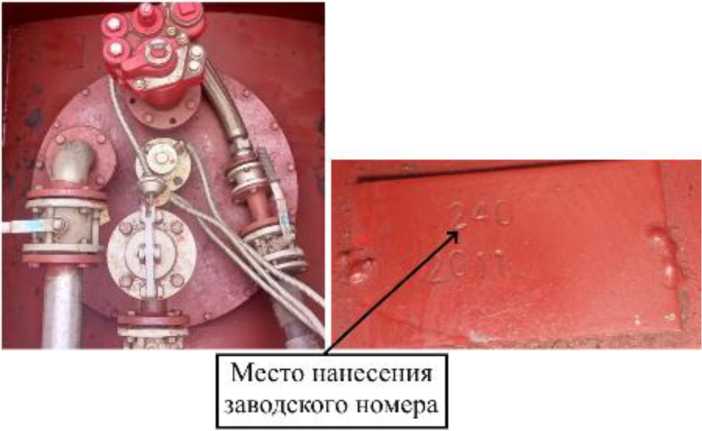

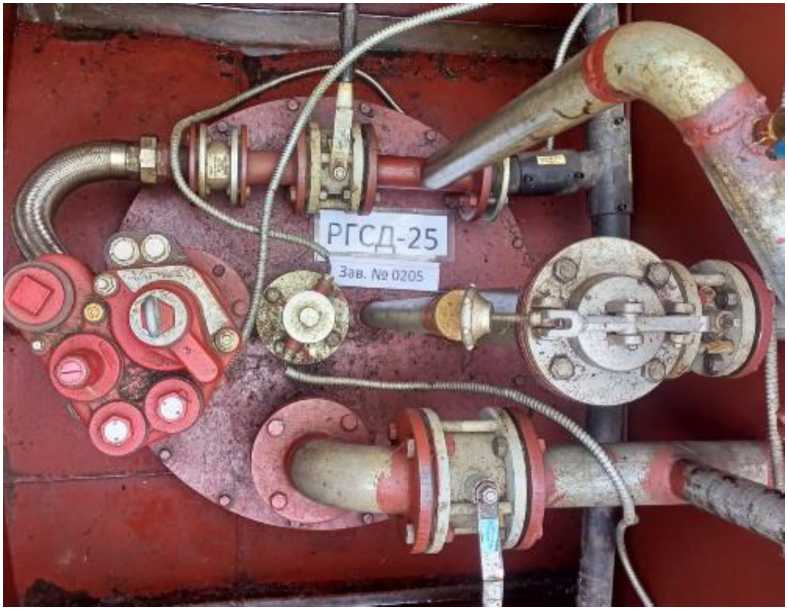

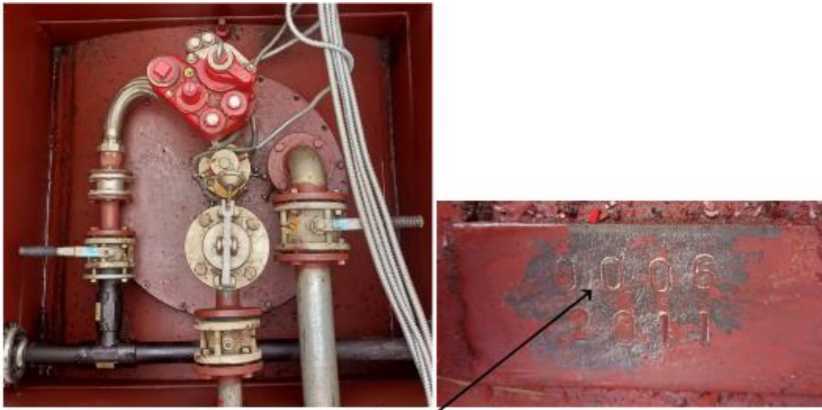

i

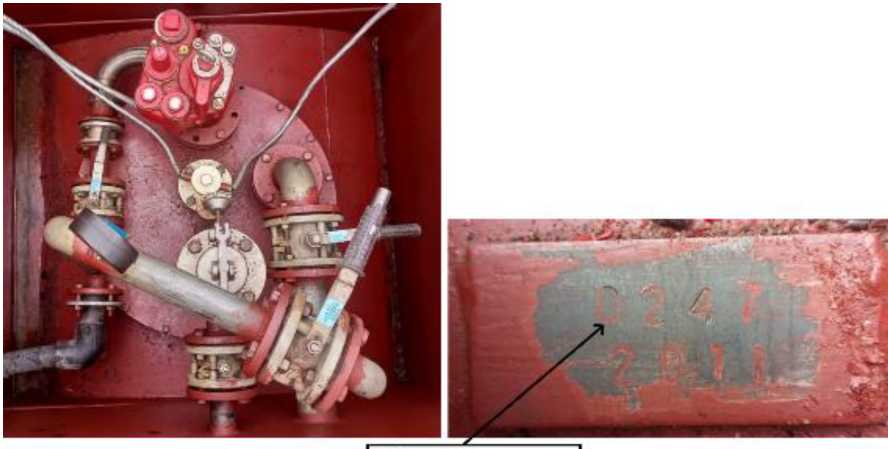

Месго иаиессния заводского номера

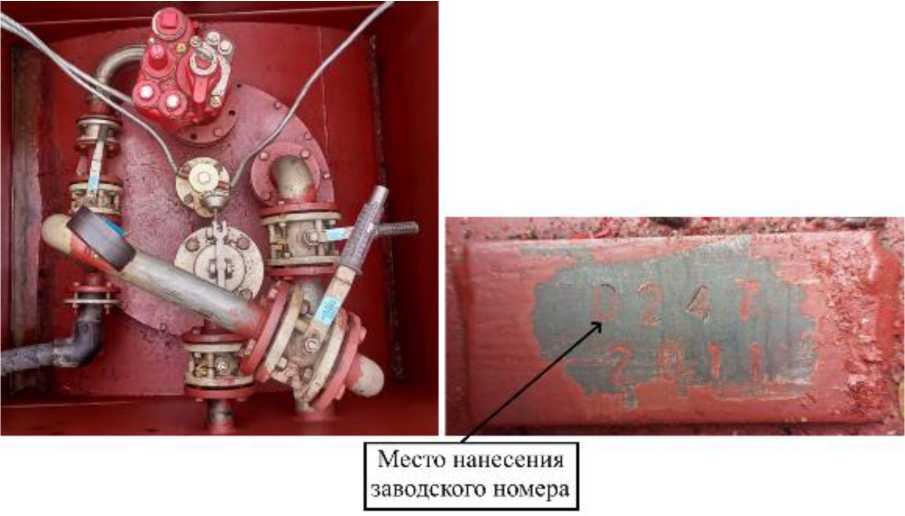

Рисунок 9 - Горловина и измерительный люк резервуара РГСД-25 зав.№ 0247

Пломбирование резервуаров РГСД-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной двустенный	РГСД-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Техмонтажспецстрой»

(ООО «Техмонтажспецстрой»)

ИНН 2632065302

Юридический адрес: 357500, Ставропольский край, г. Пятигорск, ул. Орджоникидзе, д. 11 к. 2

Изготовитель

Общество с ограниченной ответственностью «Техмонтажспецстрой»

(ООО «Техмонтажспецстрой»)

ИНН 2632065302

Адрес: 357500, Ставропольский край, г. Пятигорск, ул. Орджоникидзе, д. 11 к .2

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации

RA.RU.312640

---

---
