УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «15» августа 2025 г.1694

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ МОЩНОСТИ, ИНТЕНСИВНОСТИ И ДАВЛЕНИЯ УЛЬТРАЗВУКА В ВОДЕ В ДИАПАЗОНЕ ЧАСТОТ ОТ 0,5 ДО 20 МГц

• 1.1 Настоящая Государственная поверочная схема распространяется на средства измерений мощности, интенсивности и давления ультразвука в воде в диапазоне частот от 0,5 до 20 МГц, и устанавливает порядок передачи единиц мощности (Вт), интенсивности (Вт/м²) и давления (Па) ультразвука в воде от Государственного первичного эталона единиц мощности, интенсивности и давления ультразвука в воде ГЭТ 169-2025 рабочим эталонам и средствам измерений с указанием величины.

  показателей точности и методов передачи единицы

  доверительных границ доверительных границ

  относительной относительной

  погрешности погрешности

• 1.2 Соотношение первичного эталона и

рабочих эталонов не должно превышать 1:1,5.

• 1.3 Соотношение доверительных границ первичного эталона и предела допускаемой средств измерений не должно превышать 1:1,5.

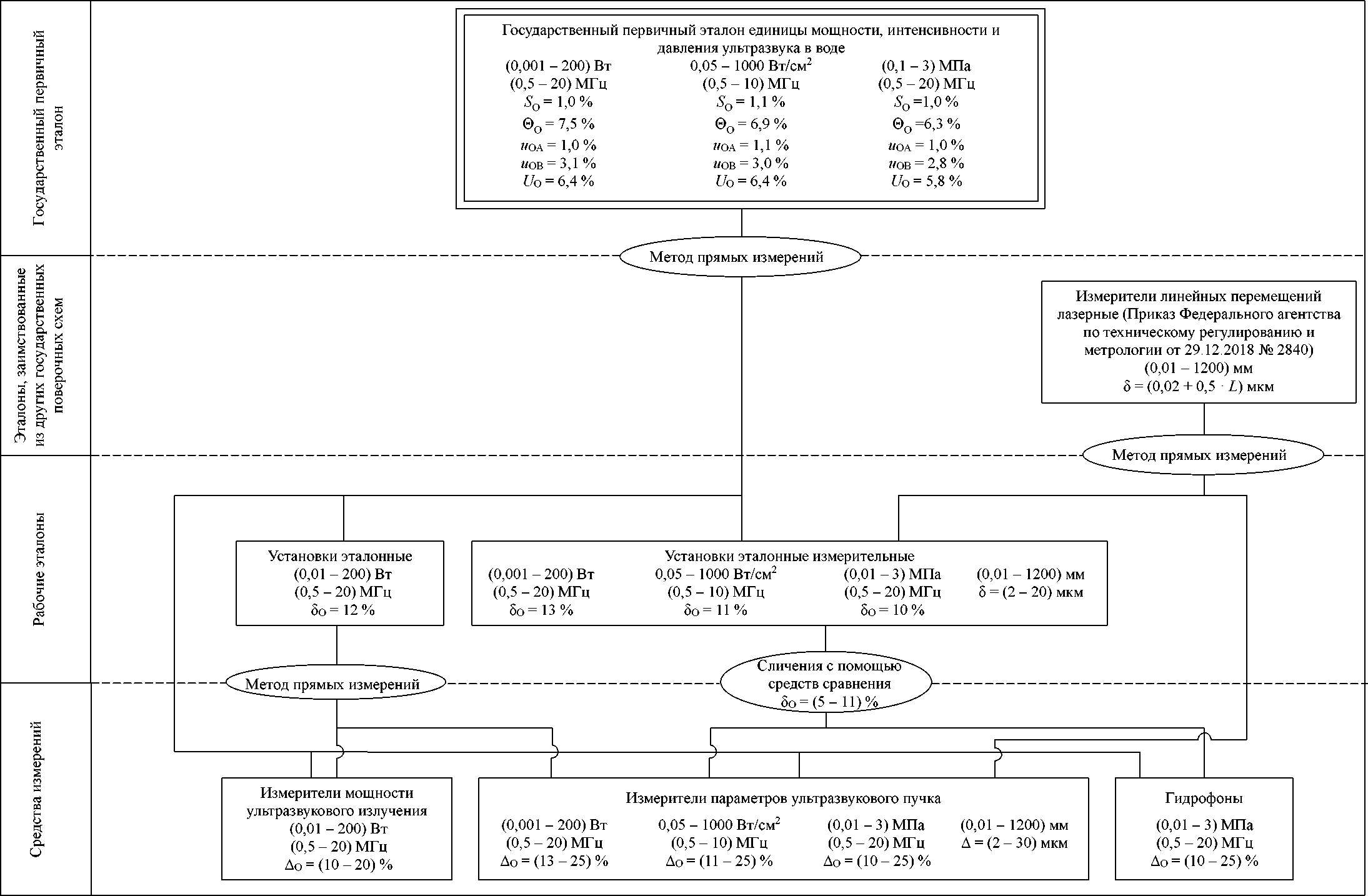

• 1.4 Чертеж Государственной поверочной схемы для средств измерений мощности, интенсивности и давления ультразвука в воде в диапазоне частот от 0,5 до 20 МГц представлен в приложении А.

S_o - относительное среднее квадратическое отклонение результата измерений;

5_О - доверительные   границы относительной погрешности

соответствующей доверительной вероятности P = 0,95;

0_О - относительная неисключенная систематическая погрешность;

Uo - расширенная  неопределенность результата измерения

коэффициенте охвата k = 2;

u_OB - относительная стандартная неопределенность, оцененная по типу В; u_OA - относительная стандартная неопределенность, оцененная по типу А; и_ОС - относительная суммарная стандартная неопределенность;

А_О - предел допускаемой относительной погрешности;

А - предел допускаемой абсолютной погрешности;

5 - доверительные границы абсолютной соответствующей доверительной вероятности P = 0,95.

единиц мощности, интенсивности и давления ультразвука в воде ГЭТ 169-2025.

• 3.1.1 Государственный первичный эталон ГЭТ 169-2025 состоит из комплекса следующих средств:

эталонные установки ЭИМУ-1, ЭИМУ-2, ЭИМУ-3, ЭИМУ-4, реализующие различные методы измерения мощности ультразвука в воде в соответствии с ГОСТ Р МЭК 61161-2019¹;

установки растрового сканирования УИИ и УЭВЧ-1 обеспечивающие хранение, воспроизведение и передачу единицы интенсивности в соответствии с ГОСТ IEC 62127-1-2015²;

установка УЭВЧ-2, обеспечивающая возможность калибровки высокочастотных гидрофонов в соответствии с ГОСТ Р МЭК 62127-2-2009³;

комплект высокочастотных излучателей;

комплект измерительных приборов;

комплект вспомогательного оборудования.

• 3.1.2 Государственный первичный эталон предназначен для хранения, воспроизведения и передачи единиц мощности, интенсивности и давления ультразвука в воде в диапазоне частот от 0,5 до 20 МГц, а также их передачи рабочим эталонам и средствам измерений методом прямых измерений.

• 3.1.3 В основу измерений единиц мощности, интенсивности и давления ультразвука в воде в диапазоне частот от 0,5 до 20 МГц, выполняемых в Российской Федерации, должны быть положены единицы, воспроизводимые указанным государственным первичным эталоном.

• 3.1.4  Диапазоны значений величин, воспроизводимых эталоном,

относительное СКО So при 10 независимых измерениях, неисключенные систематические погрешности ©_o, стандартные неопределенности, оцененные по типу А и_ОА, стандартные неопределенности, оцененные по типу B и_Ов, а также суммарные стандартные неопределенности      и расширенные

неопределенности U_o приведены в таблице 1.

• 3.1.5 Для обеспечения воспроизведения единиц мощности, интенсивности и давления ультразвука с указанной точностью должны быть соблюдены правила хранения и применения эталона, утвержденные в установленном порядке.

• 3.1.6 Показатели точности метода прямых измерений не превышают 15 % от значений показателей точности эталона.

• 4.1 Заимствованными эталонами единицы длины являются измерители линейных перемещений лазерные, соответствующие требованиям, предъявляемым к рабочим эталонам 2-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29.12.2018 г.

• 4.2 В качестве заимствованного эталона единицы длины применяют средства измерений, позволяющие измерять перемещения в диапазоне от 0,01 до 1200 мм с доверительными границами абсолютной погрешности 5 при доверительной вероятности 0,99, не превышающей значений, полученных по формуле:

• 5 = (0,02 + 0,5 • L) мкм

где L - длина, м

• 4.3 Передача единицы длины рабочим эталонам и средствам измерений осуществляется методом прямых измерений.

• 4.4 Показатели точности метода прямых измерений не превышают 15 % от значений показателей точности эталона.

В качестве рабочих эталонов единиц мощности, интенсивности и давления ультразвука в воде применяют:

• 5.1 Установки эталонные, обеспечивающие:

• 5.1.1 Хранение, воспроизведение и передачу единицы мощности ультразвука в воде в диапазоне от 0,01 до 10 Вт в диапазоне частот от 0,5 до 20 МГц с 5О, составляющей 12 %.

• 5.1.2 Хранение, воспроизведение и передачу единицы мощности ультразвука в воде в диапазоне от 10 до 200 Вт в диапазоне частот от 0,5 до 5 МГц с 5О, составляющей 12 %.

• 5.2 Установки эталонные измерительные, обеспечивающие:

• 5.2.1 Хранение, воспроизведение и передачу единицы интенсивности ультразвука в воде в диапазоне от 0,05 до 3 Вт/см² в диапазоне частот от 0,5 до 10 МГц с 5О, составляющей 11 %.

• 5.2.2 Хранение, воспроизведение и передачу единицы интенсивности ультразвука в воде в диапазоне от 3 до 1000 Вт/см² в диапазоне частот от 0,5 до 5 МГц с 5_О, составляющей 11 %.

• 5.2.3 Хранение, воспроизведение и передачу единицы мощности ультразвука в воде в диапазоне от 0,001 до 200 Вт в диапазоне частот от 0,5 до 20 МГц с 5_О, составляющей 13 %.

• 5.2.4  Хранение, воспроизведение и передачу единицы давления ультразвука в воде в диапазоне от 0,01 до 3 МПа в диапазоне частот от 0,5 до 20 МГц с 5о, составляющей 10 %.

Расширение диапазона воспроизводимых давлений ультразвука в воде осуществляется за счет линейности характеристики чувствительности гидрофона, в требуемом диапазоне давлений, который ограничен уровнем собственных шумов гидрофона.

• 5.2.5 Хранение, воспроизведение и передачу единицы длины в диапазоне от 0,01 до 1200 мм с 5 составляющей от 2 до 20 мкм.

  • 5.3 Рабочие эталоны единиц мощности, интенсивности и давления ультразвука в воде применяют для передачи единиц средствам измерений методом прямых измерений и методом сличения с помощью средств сравнения.

    • 5.3.1 Установки эталонные применяют для передачи единицы мощности ультразвука в воде средствам измерений - измерителям мощности ультразвукового излучения и измерителям параметров ультразвукового пучка методом прямых измерений.

Показатели точности метода прямых измерений не превышают 15 % от значений показателей точности рабочего эталона.

• 5.3.2 Установки эталонные измерительные применяют для передачи единиц мощности, интенсивности и давления ультразвука в воде средствам измерений - измерителям параметров ультразвукового пучка и гидрофонам методом сличения с помощью средств сравнения.

Средствами сравнения при передаче единиц являются ультразвуковые излучатели с рабочим диапазоном частот от 0,5 до 20 МГц, обеспечивающие ультразвуковое воздействие в требуемом диапазоне мощности, интенсивности и давления. относительная нестабильность средств сравнения не должна превышать 1 % в день.

5о метода сличения с помощью средств сравнения составляет от 5 до 11 %.

В качестве средств измерений единиц мощности, интенсивности и давления ультразвука в воде применяют:

• 6.1 Измерители мощности ультразвукового излучения с диапазоном измерений мощности от 0,01 до 200 Вт в диапазоне частот от 0,5 до 20 МГц.

Предел допускаемой относительной погрешности А_О измерителей мощности ультразвука в воде составляет от 10 до 20 %.

• 6.2 Измерители параметров ультразвукового пучка

  • 6.2.1 Измерение интенсивности ультразвука в воде в диапазоне от 0,05 до 1000 Вт/см² в диапазоне частот от 0,5 до 10 МГц.

Предел допускаемой относительной погрешности А_О измерений интенсивности ультразвука в воде составляет от 11 до 25 %.

• 6.2.2 Измерение мощности ультразвука в воде в диапазоне от 0,001 до 200 Вт в диапазоне частот от 0,5 до 20 МГц.

Предел допускаемой относительной погрешности АО измерений мощности ультразвука в воде составляет от 13 до 25 %.

• 6.2.3 Измерение давления ультразвука в воде в диапазоне от 0,01 до 3 МПа в диапазоне частот от 0,5 до 20 МГц.

Предел допускаемой относительной погрешности АО измерений давления ультразвука в воде составляет от 10 до 25 %.

• 6.2.4 Измерение длины в диапазоне от 0,01 до 1200 мм

Предел допускаемой абсолютной погрешности А измерений длины составляет от 2 до 30 мкм.

6.3 Гидрофоны с диапазоном измерений давления ультразвука в воде от 0,01 до 3 МПа в диапазоне частот от 0,5 до 20 МГц.

Предел допускаемой относительной погрешности АО измерений давления ультразвука в воде составляет от 10 до 25 %.

¹

ГОСТ Р МЭК 61161-2019 Мощность ультразвука в жидкостях. Общие требования к выполнению измерений методом уравновешивания радиационной силы

²

ГОСТ IEC 62127-1-2015 Параметры ультразвуковых полей. Общие требования к методам измерений и способам описания полей в частотном диапазоне от 0,5 до 40 МГц

³

ГОСТ Р МЭК 62127 2 2009 Гидрофоны. Общие требования к методикам калибровки в частотном диапазоне до 40 МГц
