№1696 от 15.08.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 704110
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1696 от 15.08.2025
№ п/п
1
1.
Наименование типа
Газоанализатор ы стационарные
Обозначение типа
3
Advant
Заводской номер
Исполнени е Advant, зав. №№
AD125066, AD125065, AD125068; исполнение
Advant 2, зав. №№ AD225098, AD225097, AD225096, AD225095, AD225091, AD225092, AD225093; исполнение
Advant 4, зав. №№ AD425008,
Регистрационный номер в ФИФ
5
81093-20
Правообладатель
Отменяемая методика поверки
Действие методики поверки сохраняется
Устанавливаемая методика поверки
Добавляемый изготовитель
МП 22-2212020, МП-440
2024
МП 25-2212025 для вновь изготавливаем
ых средств измерений в дополнение к МП 22-2212020, МП-440
2024
10
Дата утверждения акта испыта
ний
11
27.05.
2025
Заявитель
12
Общество с ограниченно й
ответственно
стью «ЭРИС» (ООО «ЭРИС»), Пермский край, г. Чайковский
Юридическое лицо, проводившее испытания
13 УНИИМ -филиал ФГУП «ВНИИМ им. Д.И. Менделеева» , г.
Екатеринбур г
AD425009; исполнение
Advant S, зав. №№ ADS25028, ADS25027
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 1_> » 2025 г. № ^696
Лист № 1
Всего листов 38
Регистрационный № 81093-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы стационарные Advant Назначение средства измеренийГазоанализаторы стационарные Advant (далее - газоанализаторы) предназначены для измерения и передачи информации о массовой концентрации и (или) объемной доле (довзрывоопасной концентрации) горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), токсичных газов, летучих органических соединений и кислорода в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Описание средства измеренийПринцип действия газоанализаторов оптический, термокаталитический, электрохимический, фотоионизационный.
Газоанализаторы являются стационарными автоматическими приборами непрерывного действия со сменными сенсорами, выполняющими следующие функции:
-
- измерение массовой концентрации и (или) объемной доли (довзрывоопасной концентрации) горючих газов и паров горючих жидкостей (в том числе - паров нефтепродуктов), летучих органических соединений, токсичных газов довзрывоопасных концентраций (ДВК) и предельно допустимых концентраций (ПДК) (по ГОСТ 12.1.005-88);
-
- выдачу унифицированного токового сигнала от 4 до 20 мА, пропорционального измеряемой массовой концентрации и (или) объемной доли (довзрывоопасной концентрации) определяемых компонентов;
-
- выдачу цифровых сигналов по протоколам RS-485 (с протоколом MODBUS RTU), HART, Колибри и E-WIRE (опции оснащаются по заказу).
Газоанализаторы имеют четыре исполнения, отличающихся количеством чувствительных материалом отверстий выходными Газоанализаторы состоят из следующих функциональных частей: измерительный модуль, модуль внешней коммутации, электронный модуль, корпус и крышка. Измерительный модуль (по дополнительному заказу может поставляться в выносном исполнении) имеет в составе от одного до четырех сенсоров (IR-инфракрасный, CT-термокаталитический, EC-электрохимический, PID-фотоионизационный, FR-инфракрасный для измерения концентрации фреонов (хладагентов), элегаза, гексафторида серы). В качестве источников ионизации в сенсоре PID используется криптоновая ультрафиолетовая лампа и аргоновая лампы. Сенсоры имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование определяемого компонента, поправочные коэффициенты, диапазон измерений. При работе в отрицательных температурах предусмотрен подогрев сенсоров. Настройка газоанализатора после замены сенсора на идентичный не требуется. Количество сенсоров в газоанализаторах, их типы и сочетания определяются заказом.
элементов и конструктивным исполнением (корпус типа А или корпус типа Б), изготовления корпуса (алюминий или нержавеющая сталь), количеством для подключения внешних цепей (2 или 4 - определяется при заказе), цветом и сигналами:
-
- Advant, Advant S может иметь один сенсор из ряда: CT, IR, EC, PID или FR;
-
- Advant 2 может иметь от одного до двух сенсоров из ряда CT, IR, EC, PID или FR;
-
- Advant 4 может иметь от одного до четырех сенсоров из ряда CT, IR, EC, PID или FR. Конструктивно газоанализаторы выполнены в металлическом корпусе с крышкой,
на боковой поверхности которого расположены отверстия для подключения внешних цепей.
Дополнительно (по заказу) газоанализаторы могут иметь: реле АВАРИЯ, ПОРОГ1, ПОРОГ2, ПОРОГ3 (реле ПОРОГ 3 - для исполнений, предназначенных для измерений массовой концентрации и (или) объемной доли (довзрывоопасной концентрации) аммиака), интерфейс HART (разъем для подключения HART-коммуникатора), модуль беспроводной передачи (частота 2,4 ГГц, 868 МГц по протоколам E-WIRE, LoRaWAN, MXair), модуль батарейного питания, светозвуковой оповещатель СЗО, датчик ERIS XS (модификации ERIS XS, ERIS XS HT) (материал корпуса и цвет датчика определяются при заказе). Количество и типы выходных сигналов, реле, наличие и типы модулей расширения определяются заказом.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха газоанализаторы соответствуют исполнению Д3 по ГОСТ Р 52931-2008.
систем
Газоанализаторы могут использоваться в составе газоаналитических систем, автоматизации или в качестве самостоятельного изделия.
защиты в виде
Общий вид газоанализаторов представлен на рисунках 1 - 3. Для
от несанкционированного доступа предусмотрена пломбировка. Пломбы выполнены разрушаемых наклеек. Схемы пломбировки приведены на рисунках 1 - 3.
Цвет и материал корпуса газоанализаторов определяются заказом.
Газоанализаторы имеют заводские номера, которые в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся методом лазерной гравировки на шильд (рисунок 5), закрепленный на верхней поверхности корпуса газоанализаторов в месте, указанном на рисунках 1, 2, 3, 4.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Место нанесения заводского номера
Место пломбировки

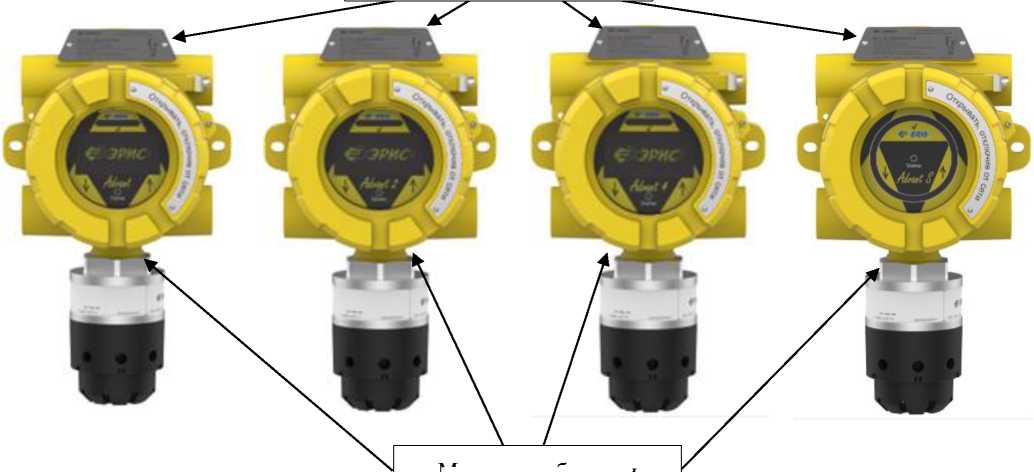

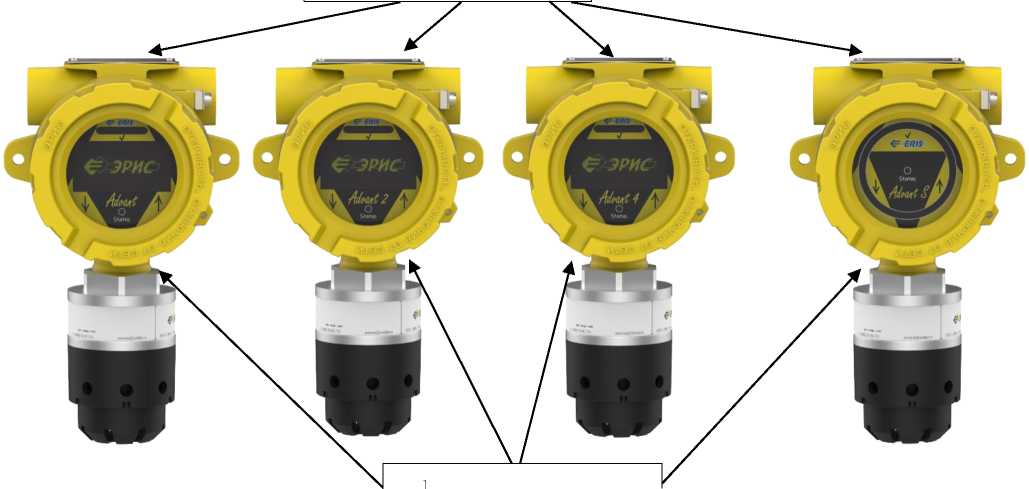

Рисунок 1 - Общий вид газоанализаторов стационарных Advant в корпусе типа А. Слева-направо: исполнения Advant, Advant 2, Advant 4, Advant S
Место нанесения заводского номера
|4fi£S
Место пломбировки

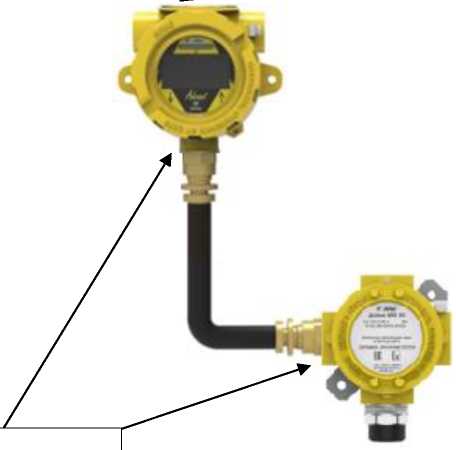

Рисунок 2 - Общий вид газоанализаторов стационарных Advant в корпусе типа Б, количество отверстий для подключения внешних цепей - 2. Слева-направо: исполнения Advant, Advant 2, Advant 4, Advant S
Место нанесения заводского номера
Место пломбировки
Рисунок 3 - Общий вид газоанализаторов стационарных Advant в корпусе типа Б, количество отверстий для подключения внешних цепей - 4. Слева-направо: исполнения Advant, Advant 2, Advant 4, Advant S
Место нанесения заводского номера
Место пломбировки

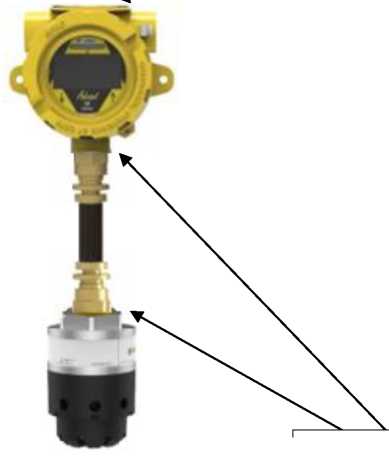

Рисунок 4 - Общий вид газоанализаторов стационарных Advant.
Слева-направо: газоанализатор стационарный Advant с выносным измерительным модулем; газоанализатор стационарный Advant с датчиком ERIS XS (дополнительная опция, один из видов монтажа)
. Газоанализатор -стационарный Advant 4
|3ciB. № AD4240120I
Год выпуска 2024
1Ех db [ia Ga] НС Тб Gb X _
Степень защиты IP66/IP67
Диапазон температуры окружающей среды (-6О...+65)°С
ЕАЭС RU C-RU.XXXX.X.XXXXX/XX -
ОСП «ЛСМ» ООО «ТРАНСКОНСАЛТИНГ»
Место нанесения знака утверждения типа
ООО «ЭРИ^», Россия тел. +7 (342) 41^55-11 eri:

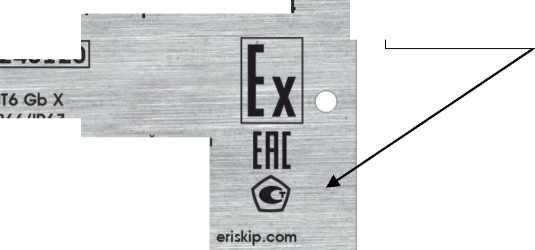

Рисунок 5 - Шильд
Программное обеспечениеГазоанализаторы имеют следующие виды программного обеспечения (далее - ПО), разработанные изготовителем:
-
- встроенное ПО обеспечивает непрерывное автоматическое измерение массовой концентрации и (или) объемной доли (довзрывоопасной концентрации) горючих газов, паров горючих жидкостей, токсичных газов, летучих органических соединений и кислорода; контроль за превышением установленных пороговых значений; непрерывную самодиагностику аппаратной части газоанализатора; преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи.
-
- внешнее ПО предназначено для просмотра, изменения конфигурации газоанализатора, настройки токового выхода и чувствительности сенсоров по газу; просмотра содержимого архива измерений.
Влияние ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты ПО газоанализаторов «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО газоанализаторов указаны в таблице 1.
аблица 1 -
ПО
икационные данные
|
Идентификационные данные (признаки) |
Значение | |||
|
Газоанализатор стационарный |
Advant |
Advant 2 |
Advant 4 |
Advant S |
|
Идентификационное наименование ПО |
ADVANT.hex |
ADVANT_x2 .hex |
ADVANT \4 .hex |
ADVANT_S.h ex |
|
Номер версии (идентификационный номер) ПО |
v.1.ХХ.ХХХ1) |
v.1.ХХ.ХХХ1) |
у.1.ХХ.ХХХ1) |
у.1.ХХ.ХХХ1) |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
- |
- |
- |
|
1) Х - относится к метрологически незначимой части ПО и принимает значения от 0 до 9. | ||||
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с инфракрасным сенсором (IR)
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрыво-опасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Метан CH4 |
IR-CH4-100T |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,13 % (±3 % НКПР) |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
±0,22 % (±5 % НКПР) | ||
|
IR-CH4-100 |
от 0 до 2,2 % включ. (от 0 до 50 % НКПР включ.) |
±0,22 % (±5 % НКПР) | |
|
св. 2,2 до 4,4 % (св. 50 до 100 % НКПР) |
± (0,02^Х+0,176) % (± (0,02^Х+4) % НКПР) | ||
|
IR-CH4-100L |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
IR-CH4-50Т |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) | |
|
IR-CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
IR-Cn.|-I00% |
от 0 до 100 % |
±(0,1+0,049-X) % | |
|
Метан CH4 |
IR-CH4-7000 |
от 0 до 500 мг/м3 включ. |
±75 мг/м3 |
|
св. 500 до 7000 мг/м3 |
± (0,15^X) мг/м3 | ||
|
IR-CH4-3000 |
от 0 до 500 мг/м3 включ. |
±75 мг/м3 | |
|
св. 500 до 3000 мг/м3 |
± (0,15^X) мг/м3 | ||
|
Этилен C2H4 |
IR-C2H4-50Т |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
IR-C2H4-50 |
0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Пропан C3H8 |
IR-CзH8-100Т |
от 0 до 0,85 % включ. (от 0 до 50 % НКПР включ.) |
±0,051 % (±3 % НКПР) |
|
св. 0,85 до 1,70 % (св. 50 до 100 % НКПР) |
±0,085 % (±5 % НКПР) | ||
|
IR-C3H8-I00 |
0 до 1,70 % (от 0 до 100 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
IR-CзH8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) | |
|
IR-C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
IR-C3H8-3000 |
от 0 до 500 мг/м3 включ. |
±75 мг/м3 | |
|
св. 500 до 3000 мг/м3 |
±(0,15^X) мг/м3 |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрыво-опасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
н-бутан |
IR-C4H10-50T |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,04 % (±3 % НКПР) |
|
C4H10 |
IR-C4H10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
Децен-1 C10H20 |
IR-C10H20-50 |
от 0 до 0,275 % (от 0 до 50 % НКПР) |
±0,027 % (±5 % НКПР) |
|
Этиленгликоль C2H6O2 |
IR-C2H6O2-50 |
от 0 до 2,15 % (от 0 до 50 % НКПР) |
±0,215 % (±5 % НКПР) |
|
2-Этилгексиламин C8H19N |
IR-C8H19N-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
1-бутен |
IR-C4H8-50T |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
C4H8 |
IR-C4H8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
2-метилпропан (изобутан) |
IR-i-C4H10-50T |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
i-C4Hi0 |
IR-i-C4H10-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) |
|
н-пентан |
IR-C5H12-50T |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
C5H12 |
IR-C5H12-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
Циклопентан |
IR-C5H10-50T |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
C5H10 |
IR-C5H10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
н-гексан |
IR-C6H14-50T |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СбН14 |
IR-C6H14-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Циклогексан |
IR-C6H12-50T |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СбН12 |
IR-C6H12-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Этан |
IR-C2H6-50T |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
C2H6 |
IR-C2H6-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрыво-опасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Метанол СНзОН |
IR-СНзOH-50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18 % (±3 % НКПР) |
|
IR-СНзOH-50 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) | |
|
Пары нефтепродуктов(4) |
IR-CH-ПН-50 |
от 0 до 50 % НКПР |
±5 % НКПР |
|
Бензол СбНб |
IR-С6Н6-50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
IR-С6Н6-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
Пропилен (пропен) СзНб |
IR-СзН6-50Т |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
IR-СзН6-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
IR-С2Н5ОН-50Т |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
IR-С2Н5ОН-50 |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) | |
|
н-гептан С7Н16 |
IR-С7Н16-50Т |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
± 0,025 % (±3 % НКПР) |
|
IR-С7Н16-50 |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,042 % (±5 % НКПР) | |
|
Оксид этилена С2Н4О |
IR-С2Н4О-50Т |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
IR-С2Н4О-50 |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Диоксид углерода СО2 |
IR-СО2-2,5 |
от 0 до 0,5 % включ. |
±0,05 % |
|
св. 0,5 до 2,5 % |
±(0,1^X) % | ||
|
IR-СО2-5 |
от 0 до 2,5 % включ. |
±0,25 % | |
|
св. 2,5 до 5,0 % |
±(0,1^X) % | ||
|
2-пропанон (ацетон) СзНбО |
IR-CзH6O-50Т |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
IR-C3H6O-50 |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
2-метилпропен (изобутилен) i-C4H8 |
IR-i-C4H8-50Т |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
IR-i-C4H8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрыво-опасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
2-метил- 1,3-бута-диен (изопрен)С5Н8 |
IR-C5H8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-C5H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
IR-С2Н2-50Т |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
IR-С2Н2-50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Акрилонитрил C3H3N |
IR-СзНзN-50Т |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±3 % НКПР) |
|
IR-СзНзN-50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Метилбензол (толуол) С7Н8 |
IR-С7Н8-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
IR-С7Н8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этилбензол С8Н10 |
IR-С8Н10-50Т |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
IR- С8Н10-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
н-октан С8Н18 |
IR-С8Н18-50Т |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
IR-С8Н18-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилацетат С4Н8О2 |
IR-С4Н8О2-50Т |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
IR-С4Н8О2-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Бутилацетат С6Н12О2 |
IR-С6Н12О2-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1,3-бутадиен (дивинил) С4Н6 |
IR-С4Н6-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
IR-С4Н6-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) | |
|
1,2-дихлорэтан С2Н4С12 |
IR-С2Н4Cl2-50Т |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,19 % (±3 % НКПР) |
|
IR-С2Н4Cl2-50 |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрыво-опасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Диметилсульфид C2H6S |
IR-C2H6S-50Т |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±3 % НКПР) |
|
IR-C2H6S-50 |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) | |
|
1 -гексен СбН12 |
IR-С6Н12-50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
IR-С6Н12-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) | |
|
1-бутанол C4H9OH |
IR-С4Н9ОН-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
2-бутанол (втор-бутанол) sec-C4H9OH |
IR-sec-С4Н9ОН-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Нонан С9Н20 |
IR-С9Н20-50 |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) |
|
Фенилэтилен (стирол) (винилбензол) C8H8 |
IR-C8H8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Винилхлорид C2H3C1 |
IR-С2НзCl-50Т |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,11 % (±3 % НКПР) |
|
IR-С2НзCl-50 |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18 % (±5 % НКПР) | |
|
Циклопропан СзНб |
IR-СзН6-50Т |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
IR-СзН6-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Диметиловый эфир С2НбО |
IR-С2Н6О-50Т |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±3 % НКПР) |
|
IR-С2Н6О-50 |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Диэтиловый эфир С4Н10О |
IR-С4Н10О-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
IR-С4Н10О-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Оксид пропилена СзНбО |
IR-СзН6О-50Т |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,057 % (±3 % НКПР) |
|
IR-СзН6О-50 |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрыво-опасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Хлорбензол C6H5CI |
IR-C6H5C1-50T |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
IR-C6H5C1-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
2-бутанон (метилэтилкетон) C4H8O |
IR-C4H8O-50T |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
IR-C4H8O-50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
2-метил-2-пропа-нол (трет-бутанол) tert-C4H9OH |
IR-tert-C4H9OH- 50Т |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
IR-tert-C4H9OH-50 |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метокси- 2-метилпропан (метилтретбутило-выйэфир) tert-C5Hi2O |
IR-tert-C5Hi2O-50T |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
IR-tert-C5Hi2O-50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
1,4-диметилбензол (п-ксилол) Р-С8Н10 |
IR-p-C8Hi0-50 |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,045 % (±5 % НКПР) |
|
1,2-диметилбензол (о-ксилол) О-С8Н10 |
IR-o-C8Hi0-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
1,3-диметилбензол (м-ксилол) m-C8Hi0 |
IR-m-C8Hi0-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
2-пропанол (изопропанол) i-C3H7OH |
IR-i-C3H7OH-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,10 % (±5 % НКПР) |
|
1-октен С8Н16 |
IR-C8H16-50 |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,045 % (±5 % НКПР) |
|
2-метилбутан (изопентан) i-C5Hl2 |
IR-i-C5Hi2-50T |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
IR-i-C5Hi2-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
Метантиол (метилмеркаптан) CH3SH |
IR-CH3SH-50 |
от 0 до 2,05 % (от 0 до 50 % НКПР) |
±0,21 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрыво-опасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Этантиол (этилмеркаптан) C2H5SH |
IR-С2Н5SH-50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Ацетонитрил C2H3N |
IR-С2НзN-50 |
от 0 до 1,5 % (от 0 до 50 % НКПР) |
±0,15 % (±5 % НКПР) |
|
2,3-дитиабутан (диметилдисульфи д) C2H6S2 |
IR-С2Н6S2-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
Сумма углеводородов CH (Сх-Су) поверочный компонент метан |
IR-CxCyCH4-100 |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
±0,22 % (±5 % НКПР) |
|
IR-CxCyCH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
IR-CxCyCH4-3000 |
от 0 до 500 мг/м3 включ. |
±75 мг/м3 | |
|
св. 500 до 3000 мг/м3 |
± (0,15^X) мг/м3 | ||
|
IR-CxCyCH4-7000 |
от 0 до 500 мг/м3 включ. |
±75 мг/м3 | |
|
св. 500 до 7000 мг/м3 |
± (0,15^X) мг/м3 | ||
|
Сумма углеводородов CH (Сх-Су) поверочный компонент пропан |
IR-CxCyC3H8-100 |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
±0,085 % (±5 % НКПР) |
|
IR-CxCyC3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
IR-CxCyC3H8-3000 |
от 0 до 500 мг/м3 включ. |
±75 мг/м3 | |
|
св. 500 до 3000 мг/м3 |
± (0,15^X) мг/м3 | ||
|
IR-CxCyC3H8-7000 |
от 0 до 500 мг/м3 включ. |
±75 мг/м3 | |
|
св.500 до 7000 мг/м3 |
± (0,15^X) мг/м3 | ||
|
Диэтиламин С4Н11N |
IR-C4H11N-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
1-пропанол C3H8O |
IR-СзН8O-50 |
от 0 до 1,05 % (от 0 до 50 % НКПР) |
±0,105 % (±5 % НКПР) |
|
Уксусная кислота C2H4O2 |
IR-С2Н4O2-50 |
от 0 до 2 % (от 0 до 50 % НКПР) |
±0,2 % (±5 % НКПР) |
|
Тетрагидрофуран (оксолан) C4H8O |
IR-С4Н8O(2)-50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) |
Определяемый компонент(1)
Модификация сенсора
Диапазон измерений(2) объемной доли (довзрыво-опасной концентрации, массовой концентрации) определяемого компонента,
% (% НКПР(3), мг/м3)
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3)
-
(1) Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения концентрации других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
-
(2) Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
-
(3) Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.
-
(4) Топливо дизельное по ГОСТ 305-2013, уайт-спирит по ГОСТ 3134-78, бензин автомобильный, мазут, топливо для реактивных двигателей по техническому регламенту «О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту», бензин авиационный по ГОСТ 1012-2013, газовый конденсат по ГОСТ Р 54389-2011, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2006, нефть по ГОСТ Р 51858-2002, скипидар по ГОСТ 1571-82.
X - содержание определяемого компонента в поверочной газовой смеси, % (% НКПР, мг/м3).
Таблица 3 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с термокаталитическим сенсором (СТ)
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Метан |
CT-CH4-50T |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) |
|
CH4 |
CT-CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) |
|
Этилен |
CT-C2H4-50T |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
C2H4 |
CT-C2H4-50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Пропан |
СТ-СзН8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
C3H8 |
CT-C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
н-бутан |
CT-C4H10-50T |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
C4H10 |
CT-C4H10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
1-бутен |
CT-C4H8-50T |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
C4H8 |
CT-C4H8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
2-метилпропан (изобутан) i-C4Hi0 |
CT-i-C4H10-50T |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
CT-i-C4H10-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
н-пентан |
CT-C5H12-50T |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,033 % (±3 % НКПР) |
|
C5H12 |
CT-C5H12-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
Циклопентан |
СТ-С5Н10-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
С5Н10 |
СТ-С5Н10-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
н-гексан |
СТ-СбН14-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СбН14 |
СТ-СбН14-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Циклогексан |
СТ-СбН12-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СбН12 |
СТ-СбН12-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Этан |
CT-C2H6-50T |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
C2H6 |
CT-C2H6-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Метанол |
СТ-СН3ОН-50Т |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,18 % (±3 % НКПР) |
|
СНзОН |
СТ-СНзОН-50 |
от 0 до 3,0 % (от 0 до 50 % НКПР) |
±0,3 % (±5 % НКПР) |
|
Бензол |
СТ-СбНб-50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СбНб |
СТ-СбНб-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
Пропилен (пропен) СзНб |
СТ-СзНб-50Т |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-СзНб-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) | |
|
Этанол С2Н5ОН |
СТ-С2Н5ОН-50Т |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
СТ-С2Н5ОН-50 |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) | |
|
н-гептан |
СТ-С7Н16-50Т |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,025 % (±3 % НКПР) |
|
С7Н16 |
СТ-С7Н16-50 |
от 0 до 0,425 % (от 0 до 50 % НКПР) |
±0,042 % (±5 % НКПР) |
|
Оксид этилена |
СТ-С2Н4О-50Т |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,078 % (±3 % НКПР) |
|
С2Н4О |
СТ-С2Н4О-50 |
от 0 до 1,3 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) |
|
2-пропанон (ацетон) СзНбО |
СТ-СзНбО-50Т |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,075 % (±3 % НКПР) |
|
СТ-СзНбО-50 |
от 0 до 1,25 % (от 0 до 50 % НКПР) |
±0,13 % (±5 % НКПР) | |
|
Водород |
СТ-Н2-50Т |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,12 % (±3 % НКПР) |
|
Н2 |
СТ-Н2-50 |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±0,2 % (±5 % НКПР) |
|
2-метилпропен (изобутилен) i-C4H8 |
CT-i-C4H8-50Т |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,048 % (±3 % НКПР) |
|
CT-i-C4H8-50 |
от 0 до 0,8 % (от 0 до 50 % НКПР) |
±0,08 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
2-метил- 1,3-бутадиен (изопрен) C5H8 |
СТ-С5Н8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
CT-C5H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Ацетилен С2Н2 |
СТ-С2Н2-50Т |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,069 % (±3 % НКПР) |
|
СТ-С2Н2-50 |
от 0 до 1,15 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) | |
|
Акрилонитрил C3H3N |
CT-CзHзN-50Т |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,084 % (±3 % НКПР) |
|
CT-C3H3N-50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) | |
|
Метилбензол (толуол) С7Н8 |
СТ-С7Н8-50Т |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,03 % (±3 % НКПР) |
|
СТ-С7Н8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) | |
|
Этилбензол С8Н10 |
СТ-С8Н10-50Т |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
СТ-С8Н10-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
н-октан С8Н18 |
СТ-С8Н18-50Т |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,024 % (±3 % НКПР) |
|
СТ-С8Н18-50 |
от 0 до 0,4 % (от 0 до 50 % НКПР) |
±0,04 % (±5 % НКПР) | |
|
Этилацетат С4Н8О2 |
СТ-С4Н8О2-50Т |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,06 % (±3 % НКПР) |
|
СТ-С4Н8О2-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,10 % (±5 % НКПР) | |
|
Метилацетат СзНбО2 |
СТ-С3Н6О2-50Т |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,093 % (±3 % НКПР) |
|
СТ-С3Н6О2-50 |
от 0 до 1,55 % (от 0 до 50 % НКПР) |
±0,16 % (±5 % НКПР) | |
|
Бутилацетат С6Н12О2 |
CT- С6Н12О2-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1,3-бутадиен (дивинил) С4Н6 |
СТ-С4Н6-50Т |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,042 % (±3 % НКПР) |
|
СТ-С4Н6-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
1,2-дихлорэтан |
СТ-С2Н4С12-50Т |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,19 % (±3 % НКПР) |
|
C2H4CI2 |
СТ-С2Н4С12-50 |
от 0 до 3,1 % (от 0 до 50 % НКПР) |
±0,31 % (±5 % НКПР) |
|
Диметилсульфид |
CT- C2H6S-50Т |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,066 % (±3 % НКПР) |
|
C2H6S |
CT- C2H6S-50 |
от 0 до 1,1 % (от 0 до 50 % НКПР) |
±0,11 % (±5 % НКПР) |
|
1-гексен |
СТ-СбН12-50Т |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,036 % (±3 % НКПР) |
|
СбН12 |
СТ-СбН12-50 |
от 0 до 0,6 % (от 0 до 50 % НКПР) |
±0,06 % (±5 % НКПР) |
|
1-бутанол C4H9OH |
СТ-С4Н9ОН-50 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±0,07 % (±5 % НКПР) |
|
2-бутанол (втор-бутанол) sec-C4H9OH |
CT-sec-С4Н9ОН-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) |
|
Нонан С9Н20 |
СТ-С9Н20-50 |
от 0 до 0,35 % (от 0 до 50 % НКПР) |
±0,035 % (±5 % НКПР) |
|
Фенилэтилен (стирол) (винилбензол) С8Н8 |
CT-C8H8-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Винилхлорид |
СТ-С2Н3С1-50Т |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,11 % (±3 % НКПР) |
|
C2H3C1 |
СТ-С2Н3С1-50 |
от 0 до 1,8 % (от 0 до 50 % НКПР) |
±0,18 % (±5 % НКПР) |
|
Циклопропан |
СТ-СзНб-50Т |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,072 % (±3 % НКПР) |
|
СзНб |
СТ-СзНб-50 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±0,12 % (±5 % НКПР) |
|
Диметиловый эфир С2НбО |
СТ-С2НбО-50Т |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,081 % (±3 % НКПР) |
|
СТ-С2Н6О-50 |
от 0 до 1,35 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Диэтиловый эфир С4Н10О |
СТ-С4Н10О-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
СТ-С4Н10О-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Оксид пропилена СзНбО |
СТ-СзНбО-50Т |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,057 % (±3 % НКПР) |
|
СТ-СзНбО-50 |
от 0 до 0,95 % (от 0 до 50 % НКПР) |
±0,095 % (±5 % НКПР) | |
|
Хлорбензол C6H5CI |
СТ-СбН5С1-50Т |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
СТ-СбН5С1-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
2-бутанон (метилэтилкетон) C4H8O |
СТ-С4Н8О-50Т |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
СТ-С4Н8О-50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
2-метил- 2-пропанол (трет-бутанол) tert-С4Н9ОH |
CT-tert-С4Н9ОH- 50Т |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,054 % (±3 % НКПР) |
|
CT-tert-С4Н9ОH-50 |
от 0 до 0,9 % (от 0 до 50 % НКПР) |
±0,09 % (±5 % НКПР) | |
|
2-метокси- 2-метилпропан (метилтретбутиловый эфир) tert-С5Н12О |
CT-tert-С5Н12О-50Т |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,045 % (±3 % НКПР) |
|
CT-tert-С5Н12О-50 |
от 0 до 0,75 % (от 0 до 50 % НКПР) |
±0,075 % (±5 % НКПР) | |
|
1,4-диметилбензол (п-ксилол) Р-С8Н10 |
СТ-Р-С8Н10-50 |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,045 % (±5 % НКПР) |
|
1,2-диметилбензол (о-ксилол) О-С8Н10 |
СТ-О-С8Н10-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
1,3-диметилбензол (м-ксилол) т-С8Н10 |
СТ-т-С8Н10-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
2-пропанол (изопропанол) i-СзН7ОН |
CT-i-СзН7ОH-50 |
от 0 до 1,0 % (от 0 до 50 % НКПР) |
±0,1 % (±5 % НКПР) |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР(3), мг/м3) |
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3) |
|
Аммиак NH3 |
СТ-ЫНз-50Т |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
±0,45 % (±3 % НКПР) |
|
СТ-ЫНз-50 |
от 0 до 7,5 % (от 0 до 50 % НКПР) |
±0,75 % (±5 % НКПР) | |
|
1-октен С8Н16 |
СТ-С8Н16-50 |
от 0 до 0,45 % (от 0 до 50 % НКПР) |
±0,045 % (±5 % НКПР) |
|
2-метилбутан (изопентан) i-C5H12 |
CT-i-С5Н12-50Т |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,039 % (±3 % НКПР) |
|
CT-i-С5Н12-50 |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±0,065 % (±5 % НКПР) | |
|
Метантиол (метилмеркаптан) CH3SH |
CT-СНзSH-50 |
от 0 до 2,05 % (от 0 до 50 % НКПР) |
±0,21 % (±5 % НКПР) |
|
Этантиол (этилмеркаптан) C2H5SH |
CT-С2Н5SH-50 |
от 0 до 1,4 % (от 0 до 50 % НКПР) |
±0,14 % (±5 % НКПР) |
|
Ацетонитрил C2H3N |
CT-С2НзN-50 |
от 0 до 1,5 % (от 0 до 50 % НКПР) |
±0,15 % (±5 % НКПР) |
|
2,3-дитиабутан (диметилдисульфид) C2H6S2 |
CT-С2Н6S2-50 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
±0,055 % (±5 % НКПР) |
|
Сумма углеводородов по метану С2-С10 |
СТ-С2С10СН4-50Т |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,13 % (±3 % НКПР) |
|
CT-C2C10CH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) | |
|
Сумма углеводородов по пропану С2-С10 |
СТ-С2С10С3Н8-50Т |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,051 % (±3 % НКПР) |
|
CT-C2C10C3H8-50 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±0,085 % (±5 % НКПР) | |
|
Углеводороды С1-С10 (4) |
CT-C1C10-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
|
Сумма углеводородов С2-С10 (5) |
CT-C2C10-3000 |
от 300 до 3000 мг/м3 |
±(0,15^Свх) мг/м3 |
|
Сумма углеводородов по метану СхНу |
CT-CxHyCH4-50 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±0,22 % (±5 % НКПР) |
|
Сумма углеводородов по гексану СхНу |
CT-CxHyC6H14-50 |
от 0 до 0,5 % (от 0 до 50 % НКПР) |
±0,05 % (±5 % НКПР) |
Таблица 4 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с электрохимическим сенсором (ЕС)
|
Определяемый компо-нент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации(3), мг/м3 |
приведённой к ВПИ |
отно-ситель-ной | ||
|
Сероводород Н2S |
EC-Н2S-7,1 |
от 0 до 7,1 млн-1 |
от 0 до 10,0 включ. |
±15 |
- |
|
EC-Н2S-20 |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 20 млн-1 |
св. 14,2 до 28,4 |
- |
±10 | ||
|
EC-Н2S-50 |
от 0 до 5 млн-1 включ. |
от 0 до 7,1 включ. |
±15 |
- | |
|
св. 5 до 50 млн-1 |
св. 7,1 до 71 |
- |
±15 | ||
|
EC-Н2S-100 |
от 0 до 10 млн-1 включ. |
от 0 до 14,2 включ. |
±10 |
- | |
|
св. 10 до 100 млн-1 |
св. 14,2 до 142 |
- |
±10 | ||
|
EC-Н2S-200 |
от 0 до 20 млн-1 включ. |
от 0 до 28,4 включ. |
±15 |
- | |
|
св. 20 до 200 млн-1 |
св. 28,4 до 284 |
- |
±15 | ||
|
EC-Н2S- 2000 |
от 0 до 200 млн-1 включ. |
от 0 до 284 включ. |
±15 |
- | |
|
св. 200 до 2000 млн-1 |
св. 284 до 2840 |
- |
±15 | ||
|
Оксид этилена C2H4O |
EC-C2H4O- 20 |
от 0 до 5 млн-1 включ. |
от 0 до 9,15 включ. |
±20 |
- |
|
св. 5 до 20 млн-1 |
св. 9,15 до 36,6 |
- |
±20 | ||
|
Хлористый водород HCL |
EC-HCL-30 |
от 0 до 3 млн-1 включ. |
от 0 до 4,56 включ. |
±20 |
- |
|
св. 3 до 30 млн-1 |
св. 4,56 до 45,6 |
- |
±20 | ||
|
Фтористый водород HF |
EC-HF-5 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,08 включ. |
±20 |
- |
|
св. 0,1 до 5 млн-1 |
св. 0,08 до 4,15 |
- |
±20 | ||
|
EC-HF-10 |
от 0 до 1 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- | |
|
св. 1 до 10 млн-1 |
св. 0,8 до 8,3 |
- |
±20 | ||
|
EC-HF-50 |
от 0 до 1 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- | |
|
св. 1 до 50 млн-1 |
св. 0,8 до 41,5 |
- |
±20 | ||
|
Озон Оз |
ЕС-Оз-0,25 |
от 0 до 0,05 млн-1 включ. |
от 0 до 0,1 включ. |
±20 |
- |
|
св. 0,05 до 0,25 млн-1 |
св. 0,1 до 0,5 |
- |
±20 | ||
|
Моносилан (силан) SiH4 |
EC-SiH4-50 |
от 0 до 10 млн-1 включ. |
от 0 до 13,4 включ. |
±20 |
- |
|
св. 10 до 50 млн-1 |
св. 13,4 до 67 |
- |
±20 | ||
|
Оксид азота NO |
EC-NO-50 |
от 0 до 5 млн-1 включ. |
от 0 до 6,25 включ. |
±20 |
- |
|
св. 5 до 50 млн-1 |
св. 6,25 до 62,5 |
- |
±20 | ||
|
EC-NO-250 |
от 0 до 50 млн-1 включ. |
от 0 до 62,5 включ. |
±20 |
- | |
|
св. 50 до 250 млн-1 |
св. 62,5 до 312,5 |
- |
±20 | ||
|
Диоксид азота NO2 |
EC-NO2-20 |
от 0 до 1 млн-1 включ. |
от 0 до 1,91 включ. |
±20 |
- |
|
св. 1 до 20 млн-1 |
св. 1,91 до 38,2 |
- |
±20 | ||
|
EC-NO2-250 |
от 0 до 10 млн-1 включ. |
от 0 до 19 включ. |
±20 |
- | |
|
св. 10 до 250 млн-1 |
св. 19 до 477 |
- |
±20 | ||
|
Определяемый компо- нент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации(3), мг/м3 |
приведённой к ВПИ |
отно-ситель-ной | ||
|
Аммиак NH3 |
EC-NH3-I00 |
от 0 до 10 млн-1 включ. |
от 0 до 7,1 включ. |
±20 |
- |
|
св. 10 до 100 млн-1 |
св. 7,1 до 71 |
- |
±20 | ||
|
EC-NH3-500 |
от 0 до 30 млн-1 включ. |
от 0 до 21,3 включ. |
±20 |
- | |
|
св. 30 до 500 млн-1 |
св. 21,3 до 355 |
- |
±20 | ||
|
EC-NH3-800 |
от 0 до 30 млн-1 включ. |
от 0 до 21,3 включ. |
±20 |
- | |
|
св. 30 до 800 млн-1 |
св. 21,3 до 566 |
- |
±20 | ||
|
EC-NH3- 1000 |
от 0 до 100 млн-1 включ. |
от 0 до 71 включ. |
±20 |
- | |
|
св. 100 до 1000 млн-1 |
св. 71 до 710 |
- |
±20 | ||
|
Цианистый водород HCN |
EC-HCN-10 |
от 0 до 0,5 млн-1 включ. |
от 0 до 0,56 включ. |
±15 |
- |
|
св. 0,5 до 10 млн-1 |
св. 0,56 до 11,2 |
- |
±15 | ||
|
EC-HCN-15 |
от 0 до 1 млн-1 включ. |
от 0 до 1,12 включ. |
±15 |
- | |
|
св. 1 до 15 млн-1 |
св. 1,12 до 16,8 |
- |
±15 | ||
|
EC-HCN-30 |
от 0 до 5 млн-1 включ. |
от 0 до 5,6 включ. |
±15 |
- | |
|
св. 5 до 30 млн-1 |
св. 5,6 до 33,6 |
- |
±15 | ||
|
EC-HCN- 100 |
от 0 до 10 млн-1 включ. |
от 0 до 11,2 включ. |
±15 |
- | |
|
св. 10 до 100 млн-1 |
св. 11,2 до 112 |
- |
±15 | ||
|
Оксид углерода CO |
EC-CO-200 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- |
|
св. 15 до 200 млн-1 |
св. 17,4 до 232 |
- |
±20 | ||
|
EC-CO-500 |
от 0 до 15 млн-1 включ. |
от 0 до 17,4 включ. |
±20 |
- | |
|
св. 15 до 500 млн-1 |
св. 17,4 до 580 |
- |
±20 | ||
|
EC-CO-5000 |
от 0 до 1000 млн-1 включ. |
от 0 до 1160 включ. |
±20 |
- | |
|
св. 1000 до 5000 млн-1 |
св. 1160 до 5800 |
- |
±20 | ||
|
Диоксид серы SO2 |
EC-SO2-5 |
от 0 до 1 млн-1 включ. |
от 0 до 2,66 включ. |
±20 |
- |
|
св. 1 до 5 млн-1 |
св. 2,66 до 13,3 |
- |
±20 | ||
|
Диоксид серы SO2 |
EC-SO2-20 |
от 0 до 5 млн-1 включ. |
от 0 до 13,3 включ. |
±20 |
- |
|
св. 5 до 20 млн-1 |
св. 13,3 до 53,2 |
- |
±20 | ||
|
EC-SO2-50 |
от 0 до 10 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 50 млн-1 |
св. 26,6 до 133 |
- |
±20 | ||
|
EC-SO2-I00 |
от 0 до 10 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- | |
|
св. 10 до 100 млн-1 |
св. 26,6 до 266 |
- |
±20 | ||
|
EC-SO2- 2000 |
от 0 до 100 млн-1 включ. |
от 0 до 266 включ. |
±20 |
- | |
|
св. 100 до 2000 млн-1 |
св. 266 до 5320 |
- |
±20 | ||
|
Хлор Cl2 |
EC-CI2-5 |
от 0 до 0,3 млн-1 включ. |
от 0 до 0,88 включ. |
±20 |
- |
|
св. 0,3 до 5 млн-1 |
св. 0,88 до 14,75 |
- |
±20 | ||
|
EC-CI2-20 |
от 0 до 5 млн-1 включ. |
от 0 до 14,7 включ. |
±20 |
- | |
|
св. 5 до 20 млн-1 |
св. 14,7 до 59 |
- |
±20 | ||
|
Определяемый компо- нент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации(3), мг/м3 |
приведённой к ВПИ |
отно-ситель-ной | ||
|
Кислород О2 |
EC-O2-30 |
от 0 до 10 % включ. |
- |
±5 |
- |
|
св. 10 до 30 % |
- |
- |
±5 | ||
|
Водород Н2 |
EC-H2-I000 |
от 0 до 100 млн-1 включ. |
от 0 до 8,0 включ. |
±10 |
- |
|
св. 100 до 1000 млн-1 |
св. 8,0 до 80,0 |
- |
±10 | ||
|
EC-H2- 10000 |
от 0 до 1000 млн-1 включ. |
от 0 до 80,0 включ. |
±10 |
- | |
|
св. 1000 до 10000 млн-1 |
св. 80,0 до 800 |
- |
±10 | ||
|
Формальдегид СН2О |
ЕС-СН2О- 10 |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св. 0,4 до 10 млн-1 |
св. 0,5 до 12,5 |
- |
±20 | ||
|
Несимметричный ди-метилгидра-Зин С2Н8N2 |
EC-С2Н8N2- 0,5 |
от 0 до 0,12 млн-1 включ. |
от 0 до 0,3 включ. |
±20 |
- |
|
св. 0,12 до 0,5 млн-1 |
св. 0,3 до 1,24 |
- |
±20 | ||
|
Метанол CH3OH |
EC-CH3OH- 20 |
от 0 до 5 млн-1 включ. |
от 0 до 6,65 включ. |
±20 |
- |
|
св. 5 до 20 млн-1 |
св. 6,65 до 26,6 |
- |
±20 | ||
|
EC-CH3OH- 50 |
от 0 до 5 млн-1 включ. |
от 0 до 6,65 включ. |
±20 |
- | |
|
св. 5 до 50 млн-1 |
св. 6,65 до 66,5 |
- |
±20 | ||
|
Метанол CH3OH |
EC-CH3OH- 200 |
от 0 до 20 млн-1 включ. |
от 0 до 26,6 включ. |
±20 |
- |
|
св. 20 до 200 млн-1 |
св. 26,6 до 266,0 |
- |
±20 | ||
|
EC-CH3OH- 1000 |
от 0 до 100 млн-1 включ. |
от 0 до 133,0 включ. |
±20 |
- | |
|
св. 100 до 1000 млн-1 |
св. 133,0 до 1330 |
- |
±20 | ||
|
Этантиол (этилмер-каптан) С2Н5SH |
EC-С2Н5SH- 4 |
от 0 до 0,4 млн-1 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св. 0,4 до 4 млн-1 |
св. 1 до 10 |
- |
±20 | ||
|
Метантиол (метилмер-каптан) СНзSH |
EC-СНзSH- 4 |
от 0 до 0,4 млн-1 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
св. 0,4 до 4 млн-1 |
св. 0,8 до 8 |
- |
±20 | ||
|
Карбонил-хлорид (фосген) СOCl2 |
Ec-coa2-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,41 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,41 до 4,11 |
- |
±20 | ||
|
Фтор F2 |
EC-F2-1 |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,16 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,16 до 1,58 |
- |
±20 | ||
|
Определяемый компо- нент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации(3), мг/м3 |
приведённой к ВПИ |
отно-ситель-ной | ||
|
Фосфин РНз |
EC-PH3-I |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,14 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св. 0,14 до 1,41 |
- |
±20 | ||
|
EC-PH3-I0 |
от 0 до 1 млн-1 включ. |
от 0 до 1,41 включ. |
±20 |
- | |
|
св. 1 до 10 млн-1 |
св.1,41 до 14,1 |
- |
±20 | ||
|
Арсин AsH3 |
EC-ASH3-I |
от 0 до 0,1 млн-1 включ. |
от 0 до 0,32 включ. |
±20 |
- |
|
св. 0,1 до 1 млн-1 |
св.0,32 до 3,24 |
- |
±20 | ||
|
EC-AsH3- 1 0,1 |
от 0 до 0,03 млн-1 включ. |
от 0 до 0,1 включ. |
±20 |
- | |
|
св. 0,03 до 1 млн-1 |
св. 0,1 до 3,24 |
- |
±20 | ||
|
Уксусная кислота C2H4O2 |
EC-C2H4O2- 10 |
от 0 до 2 млн-1 включ. |
от 0 до 5 включ. |
±20 |
- |
|
св. 2 до 10 млн-1 |
св. 5 до 25 |
- |
±20 | ||
|
EC-C2H4O2- 30 |
от 0 до 5 млн-1 включ. |
от 0 до 12,5 включ. |
±20 |
- | |
|
св. 5 до 30 млн-1 |
св.12,5 до 75,0 |
- |
±20 | ||
|
Гидразин N2H4 |
EC-N2H4-2 |
от 0 до 0,2 млн-1 включ. |
от 0 до 0,26 включ. |
±20 |
- |
|
св. 0,2 до 2 млн-1 |
св. 0,26 до 2,66 |
- |
±20 | ||
|
2,3-дитиабутан (диметилдисульфид) С2Н6S2 |
EC-С2Н6S2- 5500 |
от 0 до 0,55 % (от 0 до 50 % НКПР) |
от 0 до 21543 |
±10 |
- |
|
Акрилонитрил C3H3N |
EC-C3H3N-5 |
от 0 до 0,45 млн-1 включ. |
от 0 до 0,99 включ. |
±20 |
- |
|
св. 0,45 до 5 млн-1 |
св. 0,99 до 11 |
- |
±20 | ||
|
EC-C3H3N- 10 |
от 0 до 0,7 млн-1 включ. |
от 0 до 1,45 включ. |
±20 |
- | |
|
св. 0,7 до 10 млн-1 |
св. 1,45 до 22,1 |
- |
±20 | ||
|
Оксиды серы SOx (поверочный компонент SO2) |
EC-SOX-20 |
от 0 до 5 млн-1 включ. |
от 0 до 13,3 включ. |
±20 |
- |
|
св. 5 до 20 млн-1 |
св. 13,3 до 53,2 |
- |
±20 | ||
|
EC-SOX- 2000 |
от 0 до 100 млн-1 включ. |
от 0 до 266 включ. |
±20 |
- | |
|
св. 100 до 2000 млн-1 |
св. 266 до 5320 |
- |
±20 | ||
|
Серная кислота H2SO4 |
EC-H2SO4-20mg 1 |
- |
от 0 до 0,5 включ. |
±20 |
- |
|
- |
св. 0,5 до 20 |
- |
±20 | ||
|
EC-H2SO4-20mg 2 |
- |
от 0 до 1 включ. |
±20 |
- | |
|
св. 1 до 20 |
- |
±20 | |||
|
Азотная кислота HNO3 |
EC-HNO3- 40mg 1 |
от 0 до 1 включ. |
±20 |
- | |
|
св. 1 до 40 |
- |
±20 | |||
|
EC-HNO3- 40mg 2 |
от 0 до 4 включ. |
±20 |
- | ||
|
св. 4 до 40 |
- |
±20 | |||
|
Определяемый компо- нент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации(3), мг/м3 |
приведённой к ВПИ |
отно-ситель-ной | ||
|
Гидроксид натрия NaOH |
EC-NaOH- 10mg 1 |
- |
от 0 до 0,25 включ. |
±20 |
- |
|
- |
св. 0,25 до 10 |
- |
±20 | ||
|
EC-NaOH- 10mg 2 |
- |
от 0 до 0,5 включ. |
±20 |
- | |
|
- |
св. 0,5 до 10 |
- |
±20 | ||
|
EC-NaOH- 10mg 3 |
- |
от 0,25 до 10 |
- |
±20 | |
|
Щелочи едкие (в пересчёте на гидроксид натрия NaOH) |
EC-MeOH- 10mg 1 |
- |
от 0 до 0,25 включ. |
±20 |
- |
|
- |
св. 0,25 до 10 |
- |
±20 | ||
|
EC-MeOH- 10mg 2 |
- |
от 0 до 0,5 включ. |
±20 |
- | |
|
- |
св. 0,5 до 10 |
- |
±20 | ||
|
EC-MeOH- 10mg 3 |
- |
от 0,25 до 10 |
- |
±20 | |
|
Гипохлорит натрия ClNaO (поверочный компонент Хлор Cl2) |
EC-C1NaO- 20mg |
от 0,16 до 6,4 млн-1 |
от 0,5 до 20 |
- |
±20 |
|
EC-C1NaO- 100mg |
от 0,8 до 32 млн-1 |
от 2,5 до 100 |
- |
±20 | |
|
Диоксид углерода CO2 |
EC-CO2-2,5 |
от 0 до 0,5 % включ. |
- |
±10 |
- |
|
св. 0,5 до 2,5 % |
- |
- |
±10 | ||
|
EC-CO2-5 |
от 0 до 0,5 % включ. |
- |
±10 |
- | |
|
св. 0,5 до 5 % |
- |
- |
±10 | ||
|
Винилхлори д С2Н3С1 |
EC-С2НзC1- 50 |
от 0 до 2 млн-1 включ. |
от 0 до 5,2 включ. |
±20 |
- |
|
св. 2 до 50 млн-1 |
св. 5,2 до 130 |
- |
±20 | ||
|
EC-С2НзC1- 100 |
от 0 до 10 млн-1 включ. |
от 0 до 26 включ. |
±20 |
- | |
|
св. 10 до 100 млн-1 |
св. 26 до 260 |
- |
±20 | ||
|
Фенилэтиле н (стирол) (винилбензо л) C8H8 |
EC-C8H8-50 |
от 0 до 2,3 млн-1 включ. |
от 0 до 9,9 включ. |
±20 |
- |
|
св. 2,3 до 50 млн-1 |
св. 9,9 до 216,5 |
- |
±20 | ||
|
EC-C8H8- 100 |
от 0 до 6,9 млн-1 включ. |
от 0 до 29,9 включ. |
±20 |
- | |
|
св. 6,9 до 100 млн-1 |
св. 29,9 до 433 |
- |
±20 | ||
|
Бром ВГ2 |
EC-Br2-1,6 |
от 0 до 0,08 млн-1 включ. |
от 0 до 0,53 включ. |
±20 |
- |
|
св. 0,08 до 1,6 млн-1 |
св. 0,53 до 10,64 |
- |
±20 | ||
Определяемый компо-нент(1)
|
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, % (млн-1) |
массовой концентрации(3), мг/м3 |
приведённой к ВПИ |
отно-ситель-ной | |
-
(1) Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения концентрации других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
-
(2) Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
-
(3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.
Таблица 5 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с фотоионизационным сенсором (PID)
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концентрации(3), мг/м3 |
приведенной к ВПИ |
относительной | ||
|
Винилхлорид C2H3CI |
PID-C2H3CI- 10 |
от 0 до 1,9 включ. |
от 0 до 5 включ. |
±20 |
- |
|
св. 1,9 до 10 |
св. 5 до 26 |
- |
±20 | ||
|
PID-C2H3CI- 100 |
от 0 до 10 включ. |
от 0 до 26 включ. |
±20 |
- | |
|
св. 10 до 100 |
св. 26 до 260 |
- |
±20 | ||
|
PID-C2H3CI- 500 |
от 0 до 100 включ. |
от 0 до 260 включ. |
±20 |
- | |
|
св. 100 до 500 |
св. 260 до 1300 |
- |
± 20 | ||
|
Бензол СбНб |
PID-C6H6-10 |
от 0 до 4,6 включ. |
от 0 до 15 включ. |
±15 |
- |
|
св. 4,6 до 10 |
св. 15 до 32,5 |
- |
±15 | ||
|
PID-C6H6-100 |
от 0 до 10 включ. |
от 0 до 32,5 включ. |
±15 |
- | |
|
св. 10 до 100 |
св. 32,5 до 325 |
- |
±15 | ||
|
PID-C6H6-500 |
от 0 до 100 включ. |
от 0 до 325 включ. |
±15 |
- | |
|
св. 100 до 500 |
св. 325 до 1625 |
- |
±15 | ||
|
Этилбензол C8H10 |
PID-C8H10-100 |
от 0 до 10 включ. |
от 0 до 44,1 включ. |
±15 |
- |
|
св. 10 до 100 |
св. 44,1 до 441 |
- |
± 15 | ||
|
PID-C8H10-500 |
от 0 до 100 включ. |
от 0 до 441 включ. |
±15 |
- | |
|
св. 100 до 500 |
св. 441 до 2205 |
- |
±15 | ||
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концентрации(3), мг/м3 |
приведенной к ВПИ |
относительной | ||
|
Фенилэтилен (стирол) (винилбензол) C8H8 |
PID-C8H8-40 |
от 0 до 6,9 включ. |
от 0 до 29,9 включ. |
±20 |
- |
|
св. 6,9 до 40 |
св. 29,9 до 173,2 |
- |
±20 | ||
|
PID-C8H8-500 |
от 0 до 100 включ. |
от 0 до 433 включ. |
±20 |
- | |
|
св. 100 до 500 |
св. 433 до 2165 |
- |
±20 | ||
|
н- пропилацетат C5H10O2 |
PID-C5H10O2- 100 |
от 0 до 30 включ. |
от 0 до 127,5 включ. |
±20 |
- |
|
св. 30 до 100 |
св. 127,5 до 425 |
- |
±20 | ||
|
Эпихлоргидр ин CsHsOO |
PID-C3H5CIO- 3 |
от 0 до 0,5 включ. |
от 0 до 1,93 включ. |
±20 |
- |
|
св. 0,5 до 3 |
св. 1,93 до 11,55 |
- |
±20 | ||
|
N,N-диметилацетамид C4H9NO |
PID-C4H9NO- 10 |
от 0 до 0,8 включ. |
от 0 до 2,9 включ. |
±20 |
- |
|
св. 0,8 до 10 |
св. 2,9 до 36,2 |
- |
±20 | ||
|
Хлористый бензил СтНтС! |
PID-C7H7CI-3 |
от 0 до 0,1 включ. |
от 0 до 0,52 включ. |
±20 |
- |
|
св. 0,1 до 3 |
св. 0,52 до 15,8 |
- |
±20 | ||
|
Фурфуриловы й спирт C5H6O2 |
PID-C5H6O2-3 |
от 0 до 0,12 включ. |
от 0 до 0,49 включ. |
±20 |
- |
|
св. 0,12 до 3 |
св. 0,49 до 12,24 |
- |
±20 | ||
|
Этанол C2H5OH |
PID-C2H5OH- 2000 |
от 0 до 500 включ. |
от 0 до 960 включ. |
±15 |
- |
|
св. 500 до 2000 |
св. 960 до 3840 |
- |
±15 | ||
|
Моноэтанола мин (2- аминоэтанол) C2H7NO |
PID-C2H7NO- 3 |
от 0 до 0,2 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св. 0,2 до 3 |
св. 0,5 до 7,6 |
- |
±20 | ||
|
PID-C2H7NO- 10 |
от 0 до 2 включ. |
от 0 до 5,1 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 5,1 до 25,4 |
- |
±20 | ||
|
Формальдеги д СН2О |
PID-CH2O-I0 |
от 0 до 0,4 включ. |
от 0 до 0,5 включ. |
±20 |
- |
|
св. 0,4 до 10 |
св. 0,5 до 12,5 |
- |
±20 | ||
|
2-пропанол (изопропанол) i-СзН7ОН |
PID-i- C3H7OH-I0 |
от 0 до 4 включ. |
от 0 до 10 включ. |
±20 |
- |
|
св. 4 до 10 |
св. 10 до 25 |
- |
±20 | ||
|
PID-i- C3H7OH-I00 |
от 0 до 20 включ. |
от 0 до 50 включ. |
±20 |
- | |
|
св. 20 до 100 |
св. 50 до 250 |
- |
±20 | ||
|
Уксусная кислота C2H4O2 |
PID-C2H4O2- 10 |
от 0 до 2 включ. |
от 0 до 5 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 5 до 25 |
- |
±20 | ||
|
PID-C2H4O2- 100 |
от 0 до 100 |
от 0 до 250 |
±20 |
- | |
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концентрации(3), мг/м3 |
приведенной к ВПИ |
относительной | ||
|
2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8 |
PID-i-C4H8-10 |
от 0 до 2 включ. |
от 0 до 4,6 включ. |
±15 |
- |
|
св. 2 до 10 |
св. 4,6 до 23,3 |
- |
±15 | ||
|
PID-i-C4H8-100 |
от 0 до 10 включ. |
от 0 до 23,3 включ. |
±15 |
- | |
|
св. 10 до 100 |
св. 23,3 до 233 |
- |
±15 | ||
|
PID-i-C4H8- 1000 |
от 0 до 100 включ. |
от 0 до 233 включ. |
±15 |
- | |
|
св. 100 до 1000 |
св. 233 до 2330 |
- |
±15 | ||
|
PID-i-C4H8- 6000 |
от 0 до 500 включ. |
от 0 до 1165 включ. |
±15 |
- | |
|
св. 500 до 6000 |
св. 1165 до 13980 |
- |
±15 | ||
|
1 -бутанол C4H9OH |
PID-C4H9OH- 10 |
от 0 до 3,2 включ. |
от 0 до 9,9 включ. |
±20 |
- |
|
св. 3,2 до 10 |
св. 9,9 до 30,8 |
- |
±20 | ||
|
PID-C4H9OH- 40 |
от 0 до 9,7 включ. |
от 0 до 29,9 включ. |
±20 |
- | |
|
св. 9,7 до 40 |
св. 29,9 до 123,3 |
- |
±20 | ||
|
Диэтиламин C4H11N |
PID-C4H11N-10 |
от 0 до 3 включ. |
от 0 до 9,1 включ. |
±20 |
- |
|
св. 3 до 10 |
св. 9,1 до 30,4 |
- |
±20 | ||
|
PID-C4H11N-40 |
от 0 до 9,8 включ. |
от 0 до 29,8 включ. |
±20 |
- | |
|
св. 9,8 до 40 |
св. 29,8 до 121,6 |
- |
±20 | ||
|
Метанол CH3OH |
PID-CH3OH-10 |
от 0 до 3,75 включ. |
от 0 до 4,98 включ. |
±15 |
- |
|
св. 3,75 до 10 |
св. 4,98 до 13,3 |
- |
±15 | ||
|
PID-CH3OH-40 |
от 0 до 11,2 включ. |
от 0 до 14,9 включ. |
±15 |
- | |
|
св. 11,2 до 40 |
св. 14,9 до 53,2 |
- |
±15 | ||
|
Метилбензол (толуол) C7H8 |
PID-C7H8-40 |
от 0 до 13 включ. |
от 0 до 49,8 включ. |
±15 |
- |
|
св. 13 до 40 |
св. 49,8 до 153,3 |
- |
±15 | ||
|
PID-C7H8-100 |
от 0 до 13 включ. |
от 0 до 49,8 включ. |
±15 |
- | |
|
св. 13 до 100 |
св. 49,8 до 383 |
- |
±15 | ||
|
Фенол C6H5OH |
PID-C6H5OH-3 |
от 0 до 0,25 включ. |
от 0 до 0,98 включ. |
±20 |
- |
|
св. 0,25 до 3 |
св. 0,98 до 11,74 |
- |
±20 | ||
|
PID-C6H5OH- 10 |
от 0 до 2 включ. |
от 0 до 7,8 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 7,8 до 39,1 |
- |
±20 | ||
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концентрации(3), мг/м3 |
приведенной к ВПИ |
относительной | ||
|
1,3-диме-тилбензол (м-ксилол) m-C8Hi0 |
PID-m-C8H10- 100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
±15 |
- |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
±15 | ||
|
1,2-диме- тилбензол (о-ксилол) O-C8H10 |
PID-O-C8H10- 100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
±15 |
- |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
±15 | ||
|
1,4-диме- тилбензол (п-ксилол) P-C8H10 |
PID-p-C8H10- 100 |
от 0 до 10 включ. |
от 0 до 44,2 включ. |
±15 |
- |
|
св. 10 до 100 |
св. 44,2 до 442 |
- |
±15 | ||
|
Оксид этилена C2H4O |
PID-C2H4O-10 |
от 0 до 1,65 включ. |
от 0 до 3 включ. |
±20 |
- |
|
св. 1,65 до 10 |
св. 3 до 18,3 |
- |
±20 | ||
|
Фосфин РНз |
PID-PH3-10 |
от 0 до 1 включ. |
от 0 до 1,4 включ. |
±20 |
- |
|
св. 1 до 10 |
св. 1,4 до 14,1 |
- |
±20 | ||
|
Нафталин С10Н8 |
PID-C10H8-10 |
от 0 до 3,7 включ. |
от 0 до 19,7 включ. |
±20 |
- |
|
св. 3,7 до 10 |
св. 19,7 до 53,3 |
- |
±20 | ||
|
Бром Вг2 |
PID-Br2-2 |
от 0 до 0,2 включ. |
от 0 до 1,33 включ. |
±20 |
- |
|
св. 0,2 до 2 |
св. 1,33 до 13,3 |
- |
±20 | ||
|
PID-Br2-1,6 |
от 0 до 0,08 включ. |
от 0 до 0,53 включ. |
±20 |
- | |
|
св. 0,08 до 1,6 |
св. 0,53 до 10,64 |
- |
±20 | ||
|
Аммиак NH3 |
PID-NH3-100 |
от 0 до 20 включ. |
от 0 до 14,2 включ. |
±15 |
- |
|
св. 20 до 100 |
св. 14,2 до 71 |
- |
±15 | ||
|
PID-NH3-1000 |
от 0 до 100 включ. |
от 0 до 71 включ. |
±15 |
- | |
|
св. 100 до 1000 |
св. 71 до 710 |
- |
±15 | ||
|
Этантиол (этилмеркапта н) С2Н5SH |
PID-C2H5SH- 10 |
от 0 до 0,4 включ. |
от 0 до 1 включ. |
±20 |
- |
|
св. 0,4 до 10 |
св. 1 до 25,8 |
- |
±20 | ||
|
Метантиол (метилмеркап -тан) СНзЗН |
PID-CH3SH- 10 |
от 0 до 0,4 включ. |
от 0 до 0,8 включ. |
±20 |
- |
|
св. 0,4 до 10 |
св. 0,8 до 20 |
- |
±20 | ||
|
PID-CH3SH- 20 |
от 0 до 2 включ. |
от 0 до 4 включ. |
±20 |
- | |
|
св. 2 до 20 |
св. 4 до 40 |
- |
±20 | ||
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концентрации(3), мг/м3 |
приведенной к ВПИ |
относительной | ||
|
Акриловая кислота C3H4O2 |
PID-C3H4O2- 3,3 |
от 0 до 1,65 включ. |
от 0 до 4,95 включ. |
±20 |
- |
|
св. 1,65 до 3,3 |
св. 4,95 до 9,9 |
- |
±20 | ||
|
PID-C3H4O2- 10 |
от 0 до 1,65 включ. |
от 0 до 4,95 включ. |
±20 |
- | |
|
св. 1,65 до 10 |
св. 4,95 до 30 |
- |
±20 | ||
|
Этилацетат C4H8O2 |
PID-C4H8O2- 100 |
от 0 до 13 включ. |
от 0 до 47,6 включ. |
±20 |
- |
|
св. 13 до 100 |
св. 47,6 до 366 |
- |
±20 | ||
|
Бутилацетат C6H12O2 |
PID-C6H12O2- 100 |
от 0 до 10 включ. |
от 0 до 48,3 включ. |
±20 |
- |
|
св. 10 до 100 |
св. 48,3 до 483 |
- |
±20 | ||
|
Пропилен (пропен) СзНб |
PID-C3H6-285 |
от 0 до 57 включ. |
от 0 до 99,8 включ. |
±15 |
- |
|
св. 57 до 285 |
св. 99,8 до 499 |
- |
±15 | ||
|
2,3-дитиабутан (диметилдису льфид) С2Н6S2 |
PID-С2Н6S2-2 |
от 0 до 0,35 включ. |
от 0 до 1,37 включ. |
±20 |
- |
|
св. 0,35 до 2 |
св. 1,37 до 7,8 |
- |
±20 | ||
|
PID-С2Н6S2- 10 |
от 0 до 2 включ. |
от 0 до 7,8 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 7,8 до 39,2 |
- |
±20 | ||
|
2,5-фурандион (малеиновый ангидрид) C4H2O3 |
PID-C4H2O3-3 |
от 0 до 0,25 включ. |
от 0 до 1,02 включ. |
±20 |
- |
|
св. 0,25 до 3 |
св. 1,02 до 12,2 |
- |
±20 | ||
|
PID-C4H2O3- 10 |
от 0 до 2 включ. |
от 0 до 8,16 включ. |
±20 |
- | |
|
св. 2 до 10 |
св. 8,16 до 40,8 |
- |
±20 | ||
|
Дисульфид углерода (сероуглерод) CS2 |
PID-CS2-10 |
от 0 до 1 включ. |
от 0 до 3,17 включ. |
±20 |
- |
|
св. 1 до 10 |
св. 3,17 до 31,7 |
- |
±20 | ||
|
Ацетонитрил C2H3N |
PID-C2H3N-10 |
от 0 до 6 включ. |
от 0 до 10,2 включ. |
±15 |
- |
|
св. 6 до 10 |
св. 10,2 до 17,1 |
- |
±15 | ||
|
Циклогексан СбН12 |
PID-С6Н12-100 |
от 0 до 20 включ. |
от 0 до 70 включ. |
±20 |
- |
|
св. 20 до 100 |
св. 70 до 350 |
- |
±20 | ||
|
1,3-бутадиен (дивинил) С4Н6 |
PID-С4Н6-500 |
от 0 до 50 включ. |
от 0 до 112 включ. |
±20 |
- |
|
св. 50 до 500 |
св. 112 до 1125 |
- |
±20 | ||
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концентрации(3), мг/м3 |
приведенной к ВПИ |
относительной | ||
|
н-гексан СбН14 |
PID-C6H14- 1000 |
от 0 до 84 включ. |
от 0 до 301 включ. |
±20 |
- |
|
св. 84 до 1000 |
св. 301 до 3584 |
- |
±20 | ||
|
Акрилонитри л C3H3N |
PID-C3H3N-I0 |
от 0 до 0,7 включ. |
от 0 до 1,45 включ. |
±20 |
- |
|
св. 0,7 до 10 |
св. 1,45 до 22,1 |
- |
±20 | ||
|
Муравьиная кислота CH2O2 |
PID-CH2O2-I0 |
от 0 до 0,5 включ. |
от 0 до 0,96 включ. |
±20 |
- |
|
св. 0,5 до 10 |
св. 0,96 до 19,1 |
- |
±20 | ||
|
н-гептан С7Н16 |
PID-С7Н16-500 |
от 0 до 50 включ. |
от 0 до 208 включ. |
±15 |
- |
|
св. 50 до 500 |
св. 208 до 2084 |
- |
±15 | ||
|
PID-С7Н16- 2000 |
от 0 до 100 включ. |
от 0 до 416 включ. |
±15 |
- | |
|
св. 100 до 2000 |
св. 416 до 8334 |
- |
±15 | ||
|
2-пропанон (ацетон) СзНбО |
PID-СзНбО- 1000 |
от 0 до 80 включ. |
от 0 до 193 включ. |
±15 |
- |
|
св. 80 до 1000 |
св. 193 до 2415 |
- |
±15 | ||
|
1,2- дихлорэтан С2Н4С12 |
PID-С2Н4C12- 20 |
от 0 до 2 включ. |
от 0 до 8,23 включ. |
±20 |
- |
|
св. 2 до 20 |
св. 8,23 до 82,3 |
- |
±20 | ||
|
Этилцелло-зольв (2-этоксиэтанол) С4Н10О2 |
PID-С4Н10O2- 20 |
от 0 до 2 включ. |
от 0 до 7,5 включ. |
±20 |
- |
|
св. 2 до 20 |
св. 7,5 до 75 |
- |
±20 | ||
|
Диметиловый эфир C2H6O |
PID-C2H6O- 500 |
от 0 до 100 включ. |
от 0 до 192 включ. |
±15 |
- |
|
св. 100 до 500 |
св. 192 до 958 |
- |
±15 | ||
|
2- метилпропан (изобутан) i-C4Hi0 |
PID-i-C4H10- 1000 |
от 0 до 100 включ. |
от 0 до 241 включ. |
±15 |
- |
|
св. 100 до 1000 |
св. 241 до 2417 |
- |
±15 | ||
|
2-метил-1 - пропанол (изобутанол) i-C4H9OH |
PID-i- C4H9OH-20 |
от 0 до 3 включ. |
от 0 до 9,2 включ. |
±20 |
- |
|
св. 3 до 20 |
св. 9,2 до 61,6 |
- |
±20 | ||
|
Циклогексанон СбН10О |
PID-C6H10O- 20 |
от 0 до 2 включ. |
от 0 до 7 включ. |
±20 |
- |
|
св. 2 до 20 |
св. 7 до 70 |
- |
±20 | ||
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений (ДИ)(2) определяемого компонента |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концентрации(3), мг/м3 |
приведенной к ВПИ |
относительной | ||
|
2-бутанон (метилэтил-кетон) C4H8O |
PID-C4H8O- 500 |
от 0 до 60 включ. |
от 0 до 180 включ. |
±15 |
- |
|
св. 60 до 500 |
св. 180 до 1500 |
- |
±15 | ||
|
Тетраэтилортосиликат (TEOS) C8H20O4Si |
PID- C8H20O4Si-10 |
от 0 до 2 включ. |
от 0 до 17,3 включ. |
±20 |
- |
|
св. 2 до 10 |
св. 17,3 до 86,6 |
- |
±20 | ||
|
Арсин AsH3 |
PID-ASH3-3 |
от 0 до 0,1 включ. |
от 0 до 0,3 включ. |
±20 |
- |
|
св. 0,1 до 3 |
св. 0,3 до 9,7 |
- |
±20 | ||
-
(1) Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения концентрации других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
-
(2) Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
-
(3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С X^M/Vm,, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.
Таблица 6 - Наименования определяемых компонентов, диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов с инфракрасным сенсором (FR)
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) определяемого компонент |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концен-трации(3), мг/м3 |
приведенной к ВПИ |
относительной | ||
|
1,1,1,2-тетрафторэтан C2H2F4 (R134a) |
FR-R134а-1000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 424 до 4240 |
- |
±20 | ||
|
FR-R134а-2000 |
от 0 до 100 включ. |
от 0 до 424 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 424 до 8480 |
- |
±20 | ||
|
Определяемый компонент(1) |
Модификация сенсора |
Диапазон измерений(2) определяемого компонент |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концен-трации(3), мг/м3 |
приведенной к ВПИ |
относи тельной | ||
|
Пентафторэтан C2HF5 (R125) |
FR-R125-1000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 499 до 4990 |
- |
±20 | ||
|
FR-R125-2000 |
от 0 до 100 включ. |
от 0 до 499 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 499 до 9980 |
- |
±20 | ||
|
Хлордифтор-метан CHClF2(R22) |
FR-R22-1000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 360 до 3600 |
- |
±20 | ||
|
FR-R22-2000 |
от 0 до 100 включ. |
от 0 до 360 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 360 до 7200 |
- |
±20 | ||
|
1,2,2-трихлортри-фторэтан C2Cl3F3(R113a) |
FR-R113а-1000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 779 до 7790 |
- |
±20 | ||
|
FR-R113а-2000 |
от 0 до 100 включ. |
от 0 до 779 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 779 до 15580 |
- |
±20 | ||
|
Дихлордифторм етан CCl2F2(R12) |
FR-R12-1000 |
от 0 до 100 включ. |
от 0 до 503 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 503 до 5028 |
- |
±20 | ||
|
1,1,1,2,3,3,3-гептафторпропа н C3HF7 (R227) |
FR-R227а-5000 |
от 0 до 1000 включ. |
от 0 до 7070 включ. |
±20 |
- |
|
св. 1000 до 5000 |
св. 7070 до 35350 |
- |
±20 | ||
|
Фреон R407c (Хладон) (4) |
FR-R407C-1000 |
от 0 до 100 включ. |
от 0 до 358 включ. |
±20 |
- |
|
св. 100 до 1000 |
св. 358 до 3583 |
- |
±20 | ||
|
FR-R407C-2000 |
от 0 до 100 включ. |
от 0 до 358 включ. |
±20 |
- | |
|
св. 100 до 2000 |
св. 358 до 7165 |
- |
±20 | ||
|
Гексафторид серы (SF6) |
FR-SF6-1000 |
от 0 до 500 включ. |
от 0 до 3035 включ. |
±20 |
- |
|
св. 500 до 1000 |
св. 3035 до 6070 |
- |
±20 | ||
|
FR-SF6-1500 |
от 0 до 750 включ. |
от 0 до 4553 включ. |
±20 |
- | |
|
св. 750 до 1500 |
св. 4553 до 9106 |
- |
±20 | ||
Определяемый компонент(1)
Модификация
сенсора
|
Диапазон измерений(2) определяемого компонент |
Пределы допускаемой основной погрешности, % | ||
|
объемной доли, млн-1 |
массовой концен-трации(3), мг/м3 |
приведенной к ВПИ |
относительной |
-
(1) Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения концентрации других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
-
(2) Диапазон показаний выходных сигналов устанавливается равным диапазону измерений, указанному в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
-
(3) Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.
-
(4) Фреон И407с (хладон) - смесь хладонов (по массе): R32 (CH2F2) - 23%, R125 (C2HF5) -25 %, R 134a (C2H2F4) - 52 %.
Таблица 7 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды относительно нормальных условий на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,2 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Время установления выходного сигнала Т0,9, с, не более (1) - для инфракрасного сенсора |
5 |
|
- для термокаталитического сенсора |
10 |
|
- для электрохимического сенсора(2) |
45 |
|
- для фотоионизационного сенсора |
15 |
|
- для инфракрасного сенсора (хладоны) |
60 |
|
(1) Без учета периодичности измерений концентрации (периодичность определяется | |
|
при заказе и может быть изменена пользователем) (2) Для модификаций сенсоров EC-H2SO4-20mg_1, EC-H2SO4-20mg_2, EC-HNO3-40mg_1, | |
|
EC-HNO3-40mg_2, EC-NaOH-10mg_1, EC-NaOH-10mg_2, EC-NaOH-10mg_3, EC-MeOH-10mg_1, | |
|
EC-MeOH-10mg_2, EC-MeOH-10mg_3 время установления выходного сигнала Т0,9 по целевому | |
|
компоненту не более 15 минут. | |
Таблица 8 - Основные технические
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 36 (от 12 до 32 с модулем беспроводной передачи данных) |
|
Выходной сигнал1): | |
|
- цифровой |
RS-485, HART |
|
- аналоговый токовый, мА |
от 4 до 20 |
|
- реле (Порог 1, Порог 2, Авария, реле Порог 3 - только для датчиков | |
|
NH3), В, не более | |
|
-постоянного тока |
250 |
|
-переменного тока |
220 (2А) |
|
- беспроводная передача данных на частоте 2,4 ГГц, 868 МГц по | |
|
протоколу E-WIRE, дальность, метров прямой видимости, не менее |
1000 |
|
- беспроводная передача данных на по протоколу LoRaWAN, даль- | |
|
ность, метров прямой видимости, не менее |
1000 |
|
Габаритные размеры (длина^высота^ширина), мм, не более: | |
|
- в корпусе типа А |
150x115x235 |
|
- в корпусе типа Б |
165x115x265 |
|
- датчик ERIS XS |
110x85x140 |
|
Масса, кг, не более: | |
|
- в алюминиевом корпусе типа А для исполнений Advant, Advant 2, | |
|
Advant S |
2,0 |
|
- в алюминиевом корпусе типа Б для исполнений Advant, Advant 2, | |
|
Advant S |
2,5 |
|
- в корпусе типа А из нержавеющей стали для исполнений Advant, | |
|
Advant 2, Advant S |
4,0 |
|
- в корпусе типа Б из нержавеющей стали для исполнений Advant, | |
|
Advant 2, Advant S |
4,7 |
|
- в алюминиевом корпусе типа А для исполнения Advant 4 |
2,5 |
|
- в алюминиевом корпусе типа Б для исполнения Advant 4 |
3,0 |
|
- в корпусе типа А из нержавеющей стали для исполнения Advant 4 |
5,5 |
|
- в корпусе типа Б из нержавеющей стали для исполнения Advant 4 |
6,5 |
|
- светозвуковой оповещатель СЗО (дополнительно) |
0,35 |
|
- датчик ERIS XS в алюминиевом/стальном корпусе (дополни- | |
|
тельно) |
1,0/1,9 |
|
Условия эксплуатации:
|
от -60 до +65 от -55 до +60 от -40 до +65 от -40 до +60 от -60 до +60 98 от 84 до 106,7 |
|
Наименование характеристики |
Значение |
|
Потребляемая мощность в режиме включения, Вт, не более: - Advant, Advant S |
6,3 |
|
- Advant 2 |
8 |
|
- Advant 4 |
10 |
|
Потребляемая мощность в режиме прогрева, Вт, не более: - Advant, Advant S |
1 |
|
- Advant 2 |
2,7 |
|
- Advant 4 |
5,5 |
|
Потребляемая мощность в режиме измерения, Вт, не более: - Advant, Advant S |
1,3 |
|
- Advant 2 |
2,7 |
|
- Advant 4 |
5,5 |
|
Потребляемая мощность в режиме измерения, при активной сигнализации (превышение порога), Вт, не более: - Advant, Advant S |
2,2 |
|
- Advant 2 |
4 |
|
- Advant 4 |
6,5 |
|
Потребляемая мощность при активной функции обогрева2) сенсора, Вт, не более: - Advant, Advant S |
3 |
|
- Advant 2 |
6 |
|
- Advant 4 |
12 |
|
Потребляемая мощность при работе СЗО, при активной сигнализации (превышение порога)2', Вт, не более |
1,75 |
|
Потребляемая мощность при использовании датчика ERIS XS, до-полнительно2), Вт, не более |
2,2 |
|
Маркировка взрывозащиты: - Advant S, Advant |
1Ех db [ia Ga] IIC T6 Gb X Ех tb [ia Da] IIIC T80°С Db X |
|
1Ех db IIC T6 Gb X Ех tb IIIC T80°С Db X | |
|
- Advant 2, Advant 4 |
1Ех db [ia Ga] IIC T6 Gb X Ех tb [ia Da] IIIC T80°С Db X |
|
- Advant S, Advant, Advant 2, Advant 4 (с модулем беспроводной передачи данных) |
1Ех db ia [ia Ga] IIC T6 Gb X |
|
- Датчик ERIS XS модификации ERIS XS |
1Ex db IIC T4 Gb X / Ех tb IIIC T130°С Db X |
|
- Датчик ERIS XS модификации ERIS XS HT |
1Ex db IIC T4 Gb X / Ех tb IIIC T130°С Db X 1Ex db IIC T3 Gb X / Ех tb IIIC T195°С Db X |
|
Наименование характеристики |
Значение |
|
Степень защиты оболочки от внешних воздействий по ГОСТ 14254-2015 |
1Р66/1Р67 |
| |
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
21 |
|
Средняя наработка на отказ, ч, не менее: | |
|
- для приборов с инфракрасным сенсором IR |
100000 |
|
- для приборов с термокаталитическим CT, электрохимическим EC, фо- | |
|
тоионизационным PID или инфракрасным сенсором на хладоны FR |
35000 |
наносится на шильд, закрепленный на корпусе газоанализатора, методом лазерной гравировки, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийКомплектность газоанализаторов приведена в таблице 10.
Таблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор стационарный |
Advant |
1 шт. |
|
Паспорт |
АПНС.413411 ПС |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз.** |
|
Калибровочная насадка |
- |
1 шт.* |
|
Козырек защиты от атмосферных осадков и солнца |
- |
1 шт.* |
|
Комплект для монтажа на трубу |
1 шт.* | |
|
Комплект для монтажа в воздуховоде |
1 шт.* | |
|
Магнитный ключ |
1 шт.* | |
|
Шестигранный ключ |
1 шт.* | |
|
Кабельный ввод |
1 шт.* | |
|
Заглушка кабельного ввода |
1 шт.* | |
|
Защита корпуса сенсора от осадков |
1 шт. | |
|
Защитный экран от насекомых |
1 шт.* | |
|
Светозвуковой оповещатель СЗО |
- |
1 шт.* |
|
Поточная насадка для технологических сред |
- |
1 шт.* |
|
Разъем для подключения HART коммуникатора |
- |
1 шт.* |
|
Модуль расширения Advant RM |
- |
1 шт.* |
|
* Поставляется по отдельному заказу ** Один экземпляр на партию, но не менее одного экземпляра в один адрес | ||
приведены в разделе № 15 «Работа газоанализатора» документов «Газоанализаторы стационарные Advant, исполнений Advant, Advant 2, Advant 4. Руководство по эксплуатации», «Газоанализаторы стационарные Advant, исполнение Advant S. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации № 1847 от 16 ноября 2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.2, 3.1.3, 4.43)
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.53.110-007-56795556-2019. Газоанализаторы стационарные Advant. Технические условия
ИзготовительОбщество с ограниченной ответственностью «ЭРИС»
(ООО «ЭРИС»)
ИНН 5920017357
Адрес: 617762, Россия, Пермский край, г. Чайковский, ул. Промышленная, д. 8/25 Телефон: (34241) 6-55-11, факс: (34241) 6-55-11
Е-mail: info@eriskip.ru
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18, факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373
Определяемый компонент1
Диэтиламин __С4Н1^_ 1-пропанол
C3H8O
Уксусная кислота С2Н4О2
Тетрагидрофуран (оксолан) C4H8O
Модификация сенсора
CT-C4H11N-50
СТ-СзН8О-50
СТ-С2Н4О2-50
СТ-С4Н8О(2)-50
Диапазон измерений2 объемной доли (довзрывоопасной концентрации, массовой концентрации) определяемого компонента, % (% НКПР3 4 5, мг/м3) от 0 до 0,85 % (от 0 до 50 % НКПР) от 0 до 1,05 % (от 0 до 50 % НКПР) от 0 до 2 %
(от 0 до 50 % НКПР)
от 0 до 0,75 % (от 0 до 50 % НКПР)
Пределы допускаемой основной абсолютной погрешности, % (% НКПР, мг/м3)
±0,085 %
(±5 % НКПР)
±0,105 %
(±5 % НКПР)
±0,2 %
(±5 % НКПР)
±0,075 %
(±5 % НКПР)
Газоанализаторы с определяемыми компонентами, не приведенными в таблице, но указанными в Руководстве по эксплуатации, могут применяться в качестве индикаторов для предварительной оценки содержания компонентов. Газоанализаторы могут применяться для измерения концентрации других определяемых компонентов при наличии аттестованных методик (методов) измерений (МИ) в соответствии с ГОСТ Р 8.563-2009.
Диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР. Для определяемого компонента «Сумма углеводородов С2-С10» диапазон показаний выходных сигналов соответствует диапазону от 0 до 3000 мг/м3. В зависимости от заказа диапазон показаний может быть установлен в соответствии с диапазоном измерений, указанным в таблице. Он может быть изменен пользователем при помощи программного обеспечения (поставляется по заказу).
Значения НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020, для паров нефтепродуктов - в соответствии с национальными стандартами на нефтепродукты конкретного вида.
Определяемый компонент углеводороды алифатические С1-С10 и углеводороды непредельные. Диапазон измерений указан по гексану (С6Н14).
Сумма углеводородов (С2-С10) - суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (С7Н16), октан (С8Н18), нонан (С9Н20), декан (С10Н22).
Свх - содержание определяемого компонента на входе газоанализатора, массовая концентрация, мг/м3.
ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
15 августа 2025 г.
1696
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Л \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому
Заместитель руководителя
регулированию и метрологии
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
ч
