Регистрационный № 46693-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ростомеры РЭП, РЭС, РП и РС (далее - ростомеры) предназначены для измерений роста человека, в лечебно-профилактических учреждениях любого профиля, а также в медицинских пунктах предприятий, школ и спортивных учреждений.

Принцип действия электронных ростомеров основан на считывании оптических сигналов, получаемых при перемещении измерительной ленты с отверстиями через оптопары, и последующей обработке данных в микропроцессорном устройстве с выдачей результата измерений в сантиметрах на табло блока индикации или на персональный компьютер.

Принцип действия механических ростомеров РП, РС, РП(эконом), РС(эконом) основан на механическом перемещении ползуна по штанге ростомера со шкалой до соприкосновения ползуна с верхней точкой головы.

Конструктивно ростомер состоит из основания с закрепленной на ней штангой и ползуном для измерения роста, выносного блока индикации - для модификаций РЭП, РЭП-И, РЭС и РЭС-И.

В состав электронного ростомера входят микропроцессор, блок индикации, источник автономного электрического питания, устройство, обеспечивающее экономный режим работы. Ростомеры снабжены устройством сигнализации при разрядке элементов автономного электрического питания.

Программное обеспечение, получая данные о текущей частоте датчика, сравнивает с данными о частоте, записанными при градуировке, и выводит в цифровом виде на блок индикации.

Ростомеры выпускаются в модификациях: РЭП, РЭП-И, РЭП-А, РЭП-И-А, РЭП-У, РЭП-У-А, РЭП-И-У, РЭП-И-У-А, РЭП-В1, РЭП-В2, РЭП-В3, РЭП-И-В3, РЭП-В4, РЭП-И-В4, РЭП-В5, РЭП-И-В5, РЭП-В1-А, РЭП-В2-А, РЭП-И-В1, РЭП-И-В2, РЭП-И-В1-А, РЭП-И-В2-А, РЭС, РЭС-И, РЭС-А, РЭС-И-А, РП, РП-В1, РП-В2, РП(эконом), РП-1(эконом), РП(эконом)-ПТ, РП(эконом)-ПТ-У,

РП(эконом)-НТ-У, РП(эконом)-ХТ, РП(эконом)-ХТ-У, РП(эконом)-НС, РП(эконом)-ХС, РП(эконом)-В2-ПС, РП(эконом)-ПС, РС, РС(эконом), где:

Р - ростомер,

Э - электронный,

П - напольный,

С - настенный,

И - наличие интерфейса связи с компьютером,

А - автономный источник питания,

У - уменьшенный,

Н - Н-образное основание,

Х - Х-образное основание,

П - прямоугольное основание,

С - шкала на трубе,

Т - телескопическая стойка, (эконом) - бюджетная версия ростомера,

1 - вариант исполнения ростомера РП(эконом),

Пломбирование ростомеров осуществляется на задней крышке блока индикации путём нанесения оттиска клейма на мастику в местах крепления.

Нанесение знака поверки непосредственно на ростомеры не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из 11 арабских цифр, наносится методом термопечати на маркировочную табличку, расположенную на задней стороне блока индикации или на задней стороне штанги ростомера. Нумерация ростомеров для каждой модификации и для каждого года выпуска начинается с единицы, оставшиеся позиции цифр заполняются нулями.

РЭП-И-А, РЭП-А,

РЭП-У-А, РЭП-И-У-А

РЭП-В1-А, РЭП-В2-А,

РЭП-И-В1-А, РЭП-И-В2-А

РП

РП-1(эконом),

РП(эконом)-ПС

РП(эконом)-ПТ,

РП(эконом)-ПТ-У

РП(эконом)-НТ,

РП(эконом)-НТ-У

РП(эконом)-ХТ,

РП(эконом)-ХТ-У

РП(эконом)-НС

РП(эконом)-ХС

РЭС, РЭС-И,

РС

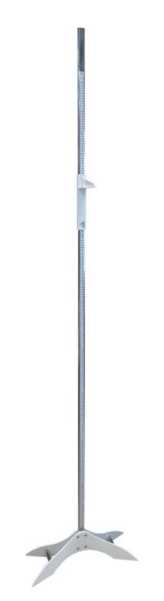

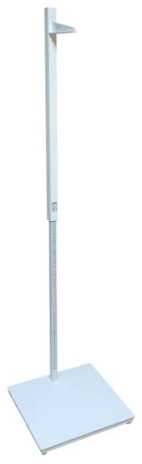

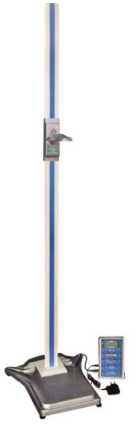

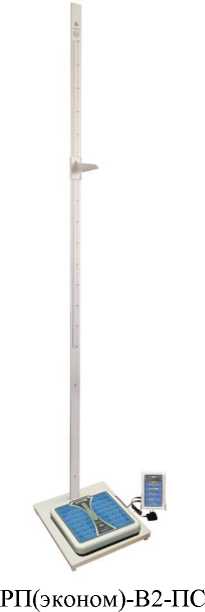

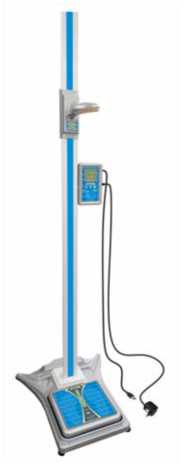

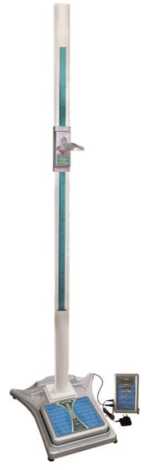

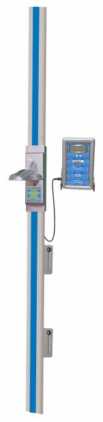

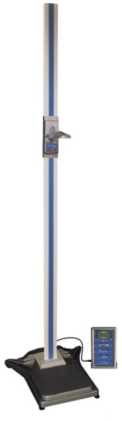

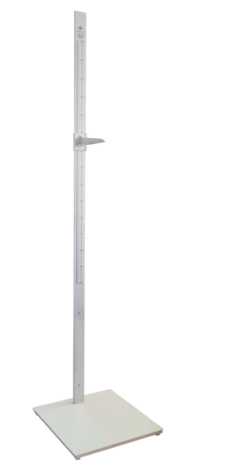

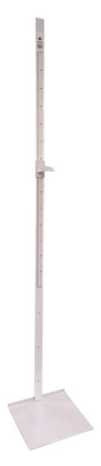

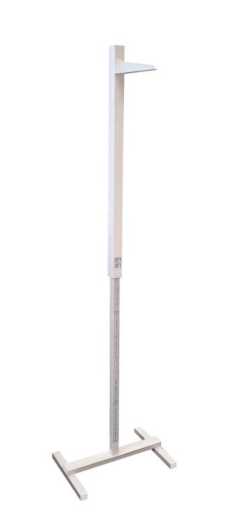

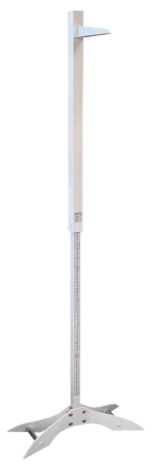

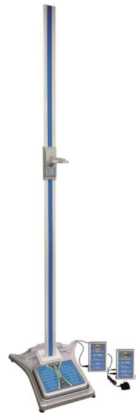

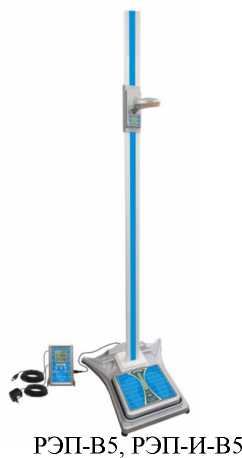

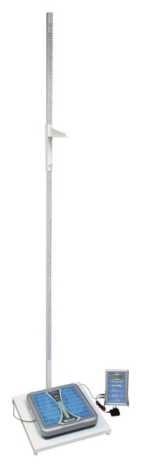

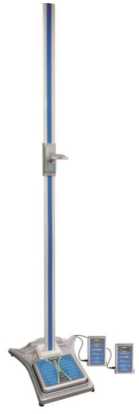

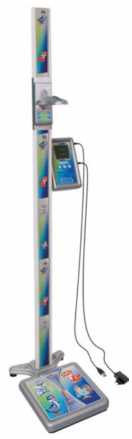

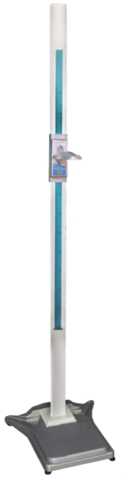

Рисунок 1 - Общий вид ростомеров

Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу ростомеров в целом.

Всё встроенное ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО для электронных ростомеров указаны в таблице 1.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 -

Таблица 3 -

наносится на маркировочную табличку, расположенную на ростомере или блоке индикации и на титульный лист руководства по эксплуатации.

Комплектность поставки по согласованию с покупателем и приведена в таблице 4.

Таблица 4 - Комплектность

таблицы 4

таблицы 4

таблицы 4

Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10"⁹ до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические требования

ГОСТ Р 50267.0-92 Изделия медицинские электрические. Часть 1. Общие требования безопасности (для электронных ростомеров)

ТУ 26.60.12-025-00226454-2024. Ростомеры РЭП, РЭС, РП и РС. Технические условия

Акционерное общество «Тулиновский приборостроительный завод «ТВЕС» (АО «Тулиновский приборостроительный завод «ТВЕС»)

ИНН 6820002711

Адрес: 392511, Тамбовская обл., с. Тулиновка, ул. Позднякова 3

Телефон: (4752) 61-70-44, 71-36-30

Факс: (4752) 71-26-05

E-mail: info@tves.com.ru

Web-сайт: www.tves.com.ru

Государственный центр испытаний средств измерений ЗАО «Независимый институт испытаний медицинской техники»

(ГЦИ СИ ЗАО «НИИМТ»)

Регистрационный номер 30035-07

115162, г. Москва, ул. Шухова, д. 14, стр. 9 тел/ факс (495) 660-30-39

В части внесённых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»

(ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « _^_ »               2025 г. №

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

Ростомеры

46693-11

МП 46693-11

МП 665-2025

24.02.

2025

Регистрационный № 55650-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители перемещений (деформаций) навесные ТС703 предназначены для измерения перемещений и деформаций образцов различных материалов при испытаниях на растяжение или сжатие.

Принцип действия измерителей перемещений (деформаций) навесных ТС703 основан на преобразовании удлинения испытываемого образца в процессе нагружения в перемещение упругого элемента первичного преобразователя, установленного на образце. При этом деформация упругого элемента преобразуется в электрический сигнал, пропорциональный деформации образца. Полученный сигнал обрабатывается, и результаты измерений перемещения (деформации) выводятся на экран пульта оператора.

Контроль деформаций производится путем измерения перемещений на фиксированной длине (измерительной базе).

Конструктивно измерители перемещений (деформаций) навесные ТС703 состоят из первичного преобразователя, оснащенного зажимными элементами для крепления его на образце во время испытания, микропроцессорного пульта оператора с цифровой шкалой, соединительного кабеля и блока питания.

Измерители перемещений (деформаций) навесные ТС703 выпускаются в 412 модификациях - 103 основных модификации (см. табл. 2), каждая из которых изготавливается в 4 модификациях с различным уровнем точности (см. табл. 3). Модификации измерителей отличаются базовой длиной (Х), диапазоном измерений (Y) и допустимой погрешностью измерений (К). Измерители модификаций 3442-X-Y-K и для измерения продольных перемещений (деформаций), и 3575-X-Y-K - поперечных перемещений (деформаций).

Цветовое исполнение и конструктив внешних элементов измерителей может определяться требование заказчика.

Внешний вид измерителей перемещений (деформаций) навесных ТС703 представлен на рисунке 1.

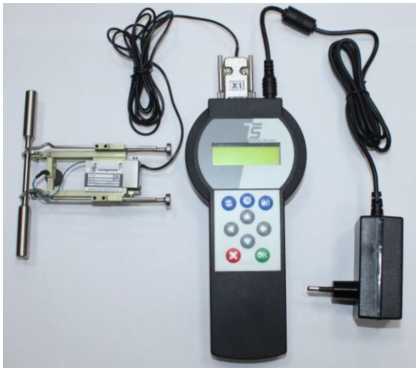

Рисунок 1 - Внешний вид измерителей перемещений (деформаций) навесных ТС703

Пломбировка от несанкционированного доступа не предусмотрена.

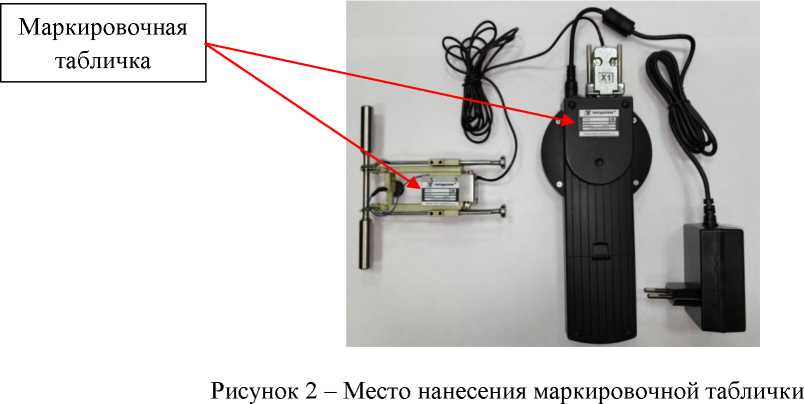

Заводской номер в числовом формате наносится на маркировочные таблички методом офсетной печати, прикрепляемые к корпусам:   первичного преобразователя

и микропроцессорного пульта оператора. Место нанесения маркировочных табличек представлено на рисунке 2.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

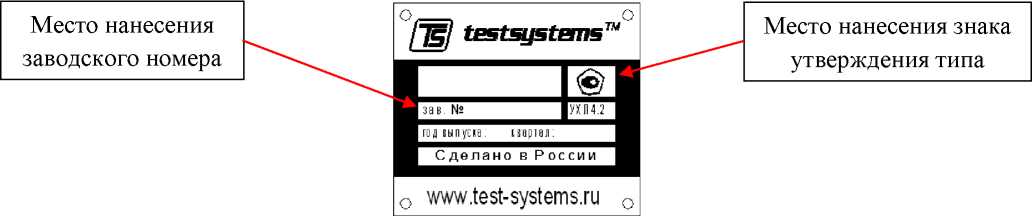

Рисунок 3 - Обозначение мест нанесения знака утверждения типа и заводского номера

Конструктивно измерители имеют защиту встроенного программного обеспечения (ПО) от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки режима защиты микроконтроллера от чтения и записи исполняемого кода. Доступ к ПО ограничен паролями.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Таблица 1 -

обеспечения

данные

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

таблицы 2

таблицы 2

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические

наносится на титульный лист эксплуатационной документации типографским способом, а также на таблички методом офсетной печати, прикрепляемые к корпусам: первичного преобразователя и микропроцессорного пульта оператора измерителя перемещений (деформаций) навесного ТС703.

Таблица 5 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.

ТУ 4271-019-99369822-13 «Измерители перемещений (деформаций) навесные ТС703. Технические условия»

Общество с ограниченной ответственностью «Тестсистемы» (ООО «Тестсистемы»)

ИНН 3702524018

Адрес: 153027, г. Иваново, ул. П. Большевикова, д. 25, стр. 5

Телефон / Факс: +7 (4932) 590-884, 590-885

Web-сайт: www.test-systems.ru

E-mail: info@test-systems.ru

Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)

Адрес: 123308, г. Москва, ул. Мневники, д.1

Телефон: +7(499) 944-40-44

E-mail: testinteh-mos@yandex.ru

Уникальный номер в реестре аккредитованных лиц № 30149-11

В части вносимых изменений

Общество с ограниченной ответственностью «МОСЭНЕРГОТЕСТ» (ООО «МОСЭНЕРГОТЕСТ») Юридический адрес: 127282,

Медведково, пр-д Чермянский, д. 7 Телефон: +7 (495) 011-56-60 E-mail: info@mosenergotest.ru Уникальный номер записи

RA.RU.314943

Регистрационный № 42450-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы щитовые цифровые электроизмерительные ЩК96, ЩК120 (далее по тексту -приборы) предназначены для измерения и преобразования в выходной аналоговый сигнал действующего значения силы тока, напряжения и электрических сетях, и других цепях переменного по последовательному цифровому интерфейсу RS485.

Приборы предназначены для непрерывной информационно-измерительных систем и т.д.

Приборы относятся к классу микропроцессорных программируемых измерительно-вычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.

Принцип действия приборов состоит в аналого-цифровом преобразовании входных аналоговых сигналов с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты, включая результаты измерений, отображаются на лицевой панели прибора и передаются через коммуникационные интерфейсы прибора.

Приборы обеспечивают непрерывный режим работы без ограничения длительности.

Конструкция клемм обеспечивает надежное механическое крепление и электрический контакт подключаемых проводов.

Цепи питания гальванически изолированы от других цепей прибора и корпуса.

Приборы являются многоканальными многопредельными и имеют исполнения по габаритным размерам, подключению в однофазные или трехфазные трехпроводные, или четырехпроводные системы электрических цепей, входным сигналам, диапазонам измерений, количеству каналов, напряжению питания, наличию интерфейса, дискретным и аналоговым выходам, цвету индикаторов, классу точности. При необходимости возможен заказ специального исполнения прибора.

Приборы выпускаются в виде нескольких модификаций: ЩК96, ЩК120, отличающихся габаритными размерами.

Информация об исполнении прибора (в зависимости от заказа) содержится в коде полного условного обозначения:

ЩКа - b1, b2, b3 - с - d - e - f - g - h - i - j,

где ЩКа - исполнение прибора (по размеру передней рамки, мм),

b1, b2, b3 - условное обозначение диапазонов измерения,

c - условное обозначение числа десятичных разрядов,

d - условное обозначение напряжения питания,

e - наличие интерфейса,

f - условное обозначение дискретных выходов, g - условное обозначение аналоговых выходов, h - цвет индикаторов, i - класс точности, j - специсполнение.

Приборы имеют единый конструктив: ударопрочный

корпус щитового крепления.

Приборы работоспособны при установке в любом положении.

Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими. Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток. Приборы являются восстанавливаемыми, ремонтируемыми изделиями.

Общий вид приборов приведен на рисунках 1 - 2. Общий вид информационной наклейки приведен на рисунке 3.

Заводские номера наносятся в цифровом формате на лицевой панели и информационной наклейки прибора с помощью печати, как показано на рисунках 1 - 3.

Пломбирование осуществляется путем наклеивания пломбы-наклейки (разрушающейся полиэфирной пленки) для ограничения доступа к местам настройки (регулировки).

Места нанесения знака поверки и клейма ОТК с помощью пломбы-наклейки (разрушающейся полиэфирной пленки) с оттиском показаны на рисунке 4

• 1 - место нанесения заводского номера

• 2 - место нанесения знака утверждения типа

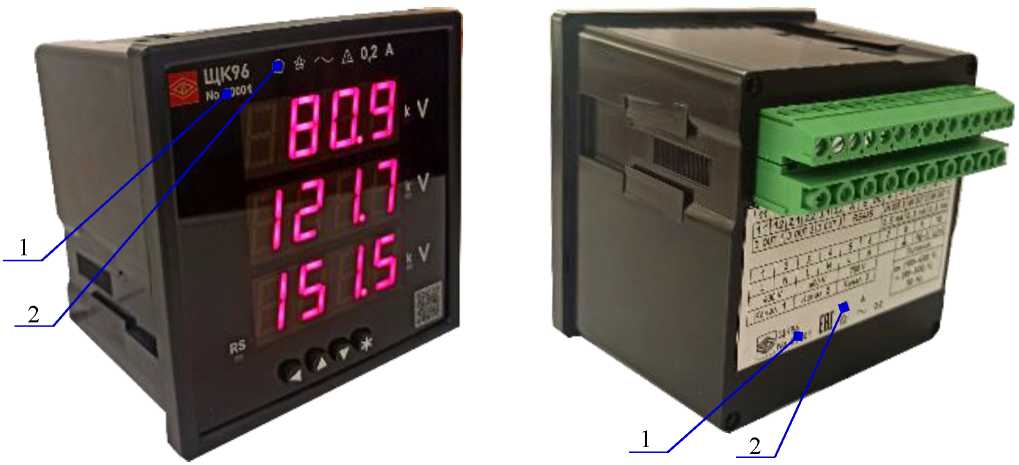

Рисунок 1 - Общий вид приборов ЩК96 с указанием мест нанесения заводского номера и знака утверждения типа

• 1 - место нанесения заводского номера

• 2 - место нанесения знака утверждения типа

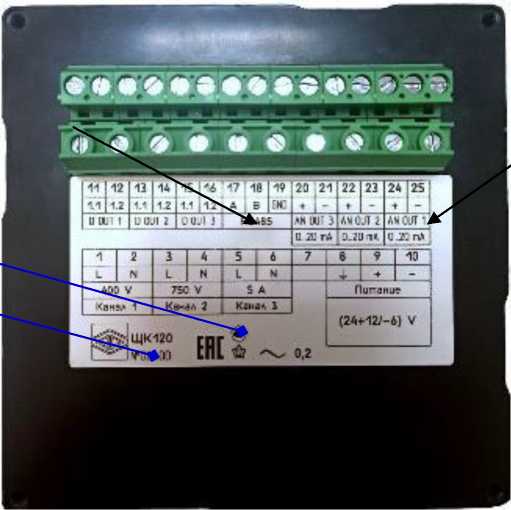

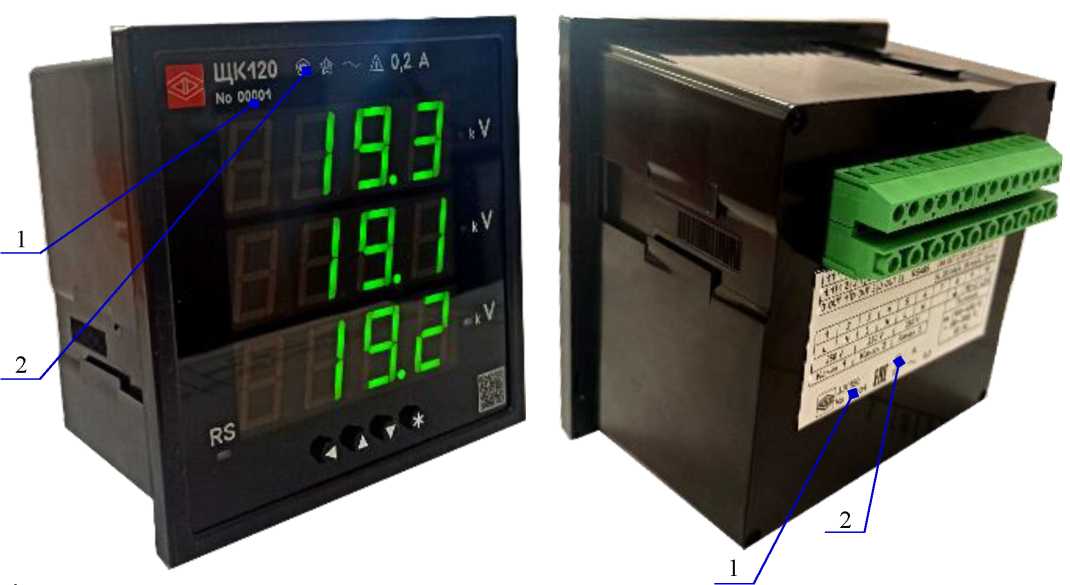

Рисунок 2 - Общий вид приборов ЩК120 с указанием мест нанесения заводского номера и знака утверждения типа

2

1

• 1 - место нанесения заводского номера

• 2 - место нанесения знака утверждения типа

Рисунок 3 - Общий вид информационной наклейки приборов ЩК96/ЩК120

п. 1 - место клейма ОТК;

п. 2 - место нанесения знака поверки;

п. 3 - место нанесения даты изготовления.

Таблица 1 - Габаритные размеры приборов

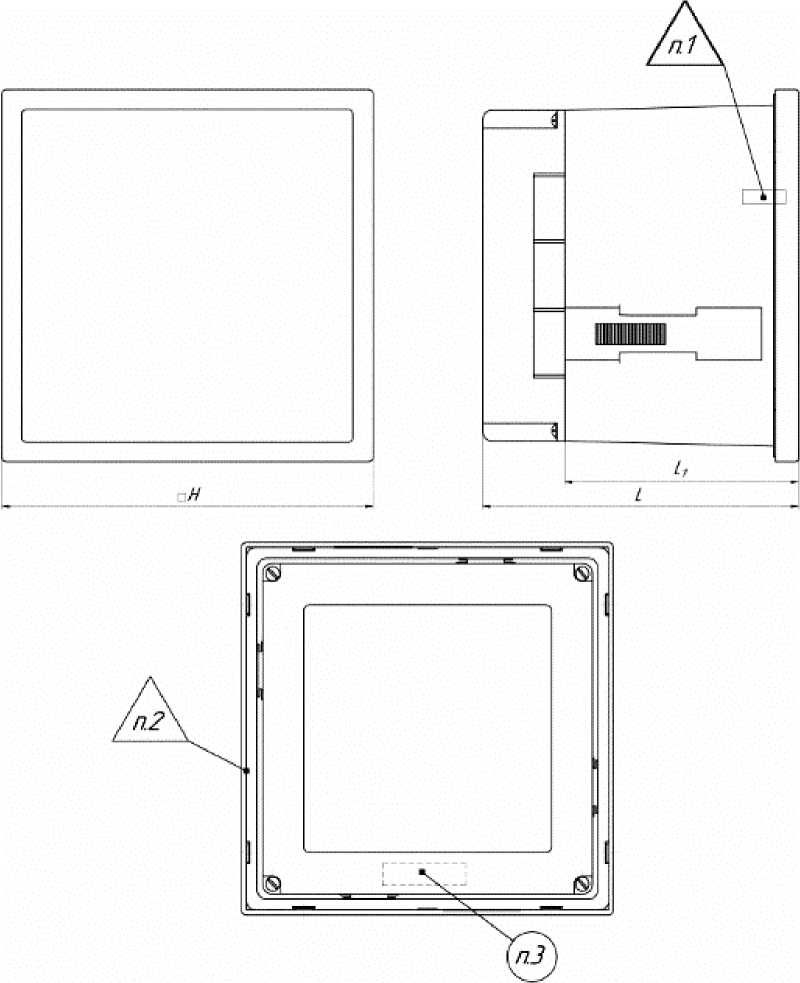

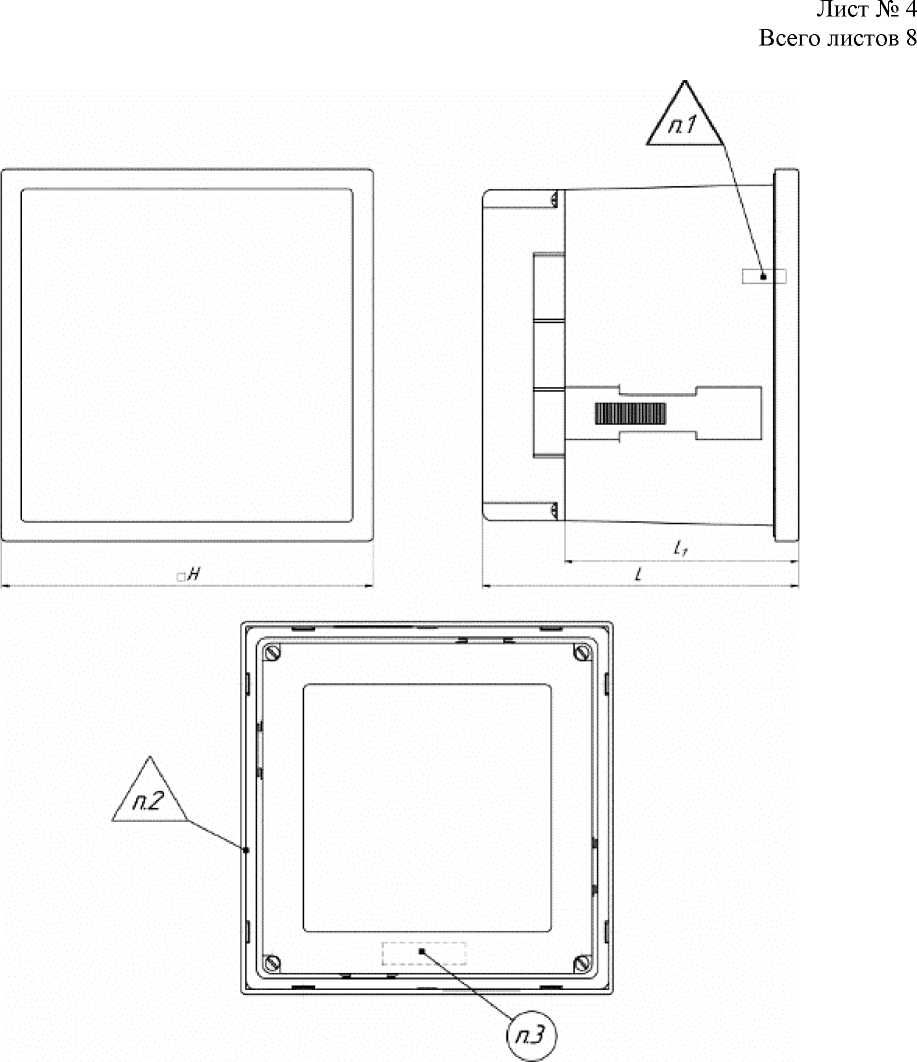

Рисунок 4 - Габаритные размеры прибора (в миллиметрах),

места пломбирования путем нанесения клейма ОТК и знака поверки на пломбу-наклейку

Программное обеспечение (ПО) приборов функционально разделено на две группы: встроенное программное обеспечение (ВПО) и внешнее ПО, устанавливаемое на персональный компьютер.

ВПО приборов обеспечивает функционирование прибора, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных на локальном человеко-машинном интерфейсе.

Внешнее ПО используется при проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний производится отметка в паспорте, которая содержит установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы ВПО.

Сведения об идентификационных данных программного обеспечения представлены в таблицах 2, 3.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 -

обеспечения

данные внешнего

Таблица 3 -

обеспечения

данные

Метрологические и технические характеристики преобразователей приведены в таблицах 4, 5.

Таблица 4 -

в

Окончание таблицы 4

Таблица 5 - Основные технические

Окончание таблицы 5

наносится на панель прибора и паспорта прибора.

Таблица 6 - Комплектность

приведены в руководстве по эксплуатации 0ПЧ.140.308 РЭ «Приборы щитовые цифровые электроизмерительные ЩК96, ЩК120. Руководство по эксплуатации» раздел 3 «Использование по назначению».

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Федерального агентства по техническому от 18.08.2023 г. № 1706 Об утверждении государственной измерений переменного электрического напряжения до от 1-10-¹ до 2^10⁹ Гц

Приказ Федерального агентства по техническому

от 17.03.2022 г. № 668 Об утверждении государственной измерений силы переменного электрического тока от 1^10^-8 от 1-10-¹ до 1^10⁶ Гц

Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10^-16 до 100 А

ТУ 25-7504.206-2009 Приборы щитовые цифровые электроизмерительные ЩК96, ЩК120. Технические условия

Открытое акционерное общество «Электроприбор»

(ОАО «Электроприбор»)

Адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, проспект И.Я. Яковлева, дом 3

ИНН 2128002051

Телефон (факс): +7 (8352) 39-99-12 (+7 (8352) 55-50-02)

Web-сайт: http://www.elpribor.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес юридического лица: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: (495) 437-55-77

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13
