МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

21 августа 2025 г.                                                                               1729

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\___________________-___________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »              2025 г. № ____

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испыта

ний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Система стендовых измерений

«Факел-М»

001

84210-21

Акционерное общество «Красноярский машиностроител ьный завод» (АО «Красмаш»), г. Красноярск

223.01.00.03.00

МП

223.01.00.03.00

МП1

04.08.

2025

Акционерное общество «Научно-производстве нное объединение «Техномаш» имени С.А.

Афанасьева» (АО «НПО «Техномаш» им. С. А.

Афанасьева» ), г. Москва

ФБУ «НИЦ ПМ -

Ростест»,

г. Москва




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   _вгуст_ 2025 г. № 1729

Лист № 1 Регистрационный № 84210-21                                        Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система стендовых измерений «Факел-М» Назначение средства измерений

Система стендовых измерений «Факел-М» (далее - система) предназначена для измерений избыточного давления жидких и газообразных сред, температуры и объемного расхода жидких сред, силы от тяги, интервалов времени, а также электрических величин: напряжения постоянного тока, напряжения переменного тока, электрического сопротивления постоянному току, частоты периодических сигналов, относительного сопротивления, а также для сбора, преобразования, регистрации, обработки и визуального отображения информации от первичных измерительных преобразователей при проведении испытаний изделий на стенде № 1 производства испытательно-заправочный комплекс Акционерного общества «Красноярский машиностроительный завод».

Описание средства измерений

Конструктивно система состоит из первичных измерительных преобразователей (ПП), установленных в магистралях стендовых технологических систем испытательного бокса стенда, комплекса измерительно-вычислительного информационной измерительной системы КИВИИС в составе шкафов коммутационного и шкафа кроссировочного, стоек приборных №1 и №2, рабочего места (РМ) оператора и автоматизированных рабочих мест (АРМ). Шкафы коммутационный и кроссировочный предназначены для коммутации выходных электрических сигналов ПП объекта испытаний на входы устройств нормализации сигналов. Шкафы коммутационный и кроссировочный размещаются в помещении измерительной стенда. В них установлены:

  • - блоки МЕ-900 с модулями МЕ-903, МЕ-912, МЕ-914;

  • - усилители заряда МЕ-918-2;

  • - барьеры искрозащиты измерительные МИДА-БИЗ-105-Ех-02;

  • - модули нормализации сигналов МЕ-408-1;

  • - модуль гальванической развязки МЕ-116;

  • - блоки питания Метран-604-024-рт;

  • - блоки питания DR-45-12;

  • - блоки питания DR-120-24.

Шкафы коммутационный и кроссировочный соединены линиями связи со стойками приборными №1 и №2. В стойках приборных установлены комплексы измерительно-вычислительные MIC-236 с измерительными модулями MR-227U1, MR-227K1, MR-452,

ME-320, ME-340, комплексы измерительные магистрально-модульные MIC-553 PXI с измерительными модулями MX-228 PXI. В стойках приборных установлены также модуль синхронизации МЕ-020В, промышленные компьютеры PromPC из состава станций сбора данных и сетевые коммутаторы Ehternet HUB основных и дублирующих измерительных каналов (ИК). Управление станций сбора данных осуществляется с РМ оператора. РМ оператора включает два РМ основных и дублирующих ИК, каждое из которых включает:

  • -    монитор Liyama Prolate;

  • -    клавиатура;

  • -   манипулятор «мышь».

Питание аппаратуры шкафов коммутационного и кроссировочного и стоек приборных основных и дублирующих ИК осуществляется от двух источников бесперебойного питания.

Станции сбора данных посредством оптической кабельной сети связаны с АРМ, расположенными в помещении пультовой стенда. АРМ обеспечивает регистрацию и отображение измерительной информации по основному и дублирующему ИК.

АРМ включает четыре рабочих места, каждое из которых включает:

  • -   системный блок ThinkCenter Lenovo;

  • -   монитор DELL 24;

  • -    клавиатура;

  • -   манипулятор «мышь».

Принцип действия системы основан на преобразовании физических величин, измеряемых ПП, в электрические сигналы, поступающих на входы комплексов измерительно-вычислительных для сбора и преобразования сигналов в цифровой код для дальнейшей его передачи в промышленные компьютеры (ПК) АРМ, осуществляющие обработку, отображение значений измеряемых величин,а также регистрацию измерительной информации.

Система обеспечивает измерение и отображение значений измеряемых физических величин и объекта испытаний по основным и дублирующим ИК.

Функционально система состоит из ИК:

  • - ИК  давления  избыточного  жидких  и  газообразных  сред,  измеряемого

преобразователями с выходом «токовая петля»;

  • - ИК  давления  избыточного  жидких  и  газообразных  сред,  измеряемого

преобразователями с частотным выходом ВТ 1201;

  • - ИК температуры жидких сред, измеряемой термопреобразователями сопротивления;

  • - ИК температуры жидких сред, измеряемой термопарами;

  • - ИК расхода объемного;

  • - ИК силы от тяги;

  • - ИК относительного сопротивления;

  • - ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователей сопротивления;

  • - ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар;

  • - ИК частоты периодических сигналов, соответствующей частоте вращения;

  • - ИК напряжения постоянного тока;

  • - ИК силы постоянного тока, соответствующего давлению избыточному жидких и газообразных сред;

  • - ИК частоты периодических сигналов;

  • - ИК заряда первичных преобразователей пьезоэлектрического типа;

  • - ИК интервалов времени

  • - ИК частоты, соответствующего значениям давления избыточного жидких и газообразных сред.

Общий вид шкафов коммутационного и кроссировочного, стоек приборных №1 и №2 (двери закрыты) приведен на рисунке 1. Вид стойки приборной №1с маркировкой системы, местом нанесения знака утверждения типа приведен на рисунке 2. Общий вид шкафов коммутационного и кроссировочного (двери открыты) приведен на рисунках 4 и 5. Общий вид остальных составных частей системы приведен на рисунках 6 - 16.

Заводской знак, с наименованием системы и заводским номером расположен в виде таблички в верхней части левой боковой панели стойки приборной №1 (рисунок 2).

Содержание маркировки включает наименование, обозначение, заводской номер и год выпуска системы: «Система стендовых измерений Факел-М, 223.01.00.03.00, заводской № 001, год выпуска 2021» (рисунок 3).

Защита от несанкционированного доступа к системе обеспечивается запиранием встроенными замками дверей с передней и задней стороны шкафов коммутационного и кроссировочного и стоек приборных (рисунки 17 - 19) и запиранием на замок входной двери на стенд.

Пломбирование стоек и шкафов системы не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

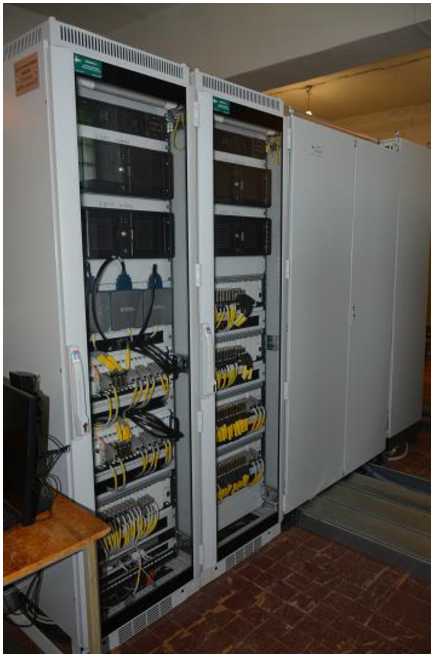

Рисунок 1 - Стойки приборные №1, №2. Шкафы коммутационный и кроссировочный. Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

Рисунок 2 - Стойка приборная (вид сбоку)

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

Рисунок 3 - Маркировка системы

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

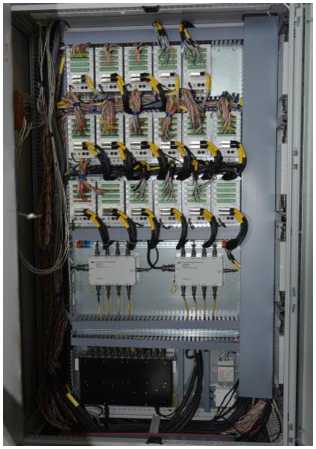

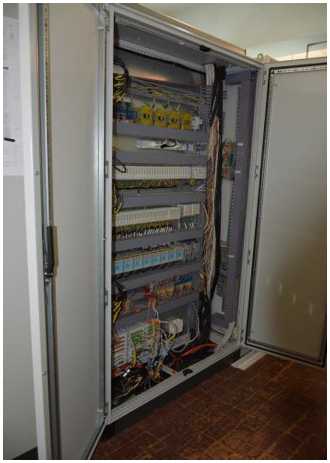

Рисунок 4 - Шкаф кроссировочный. Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

Рисунок 5 - Шкаф коммутационный. Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

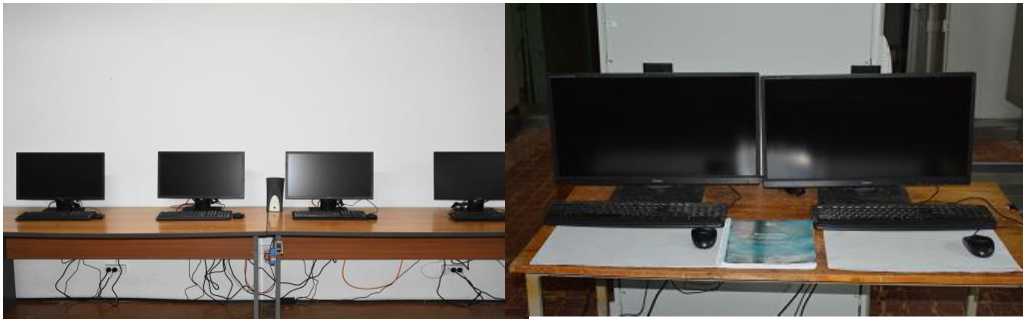

Рисунок 6 - Автоматизированные рабочие      Рисунок 7 - Рабочее место оператора.

места. Вид общий                           Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

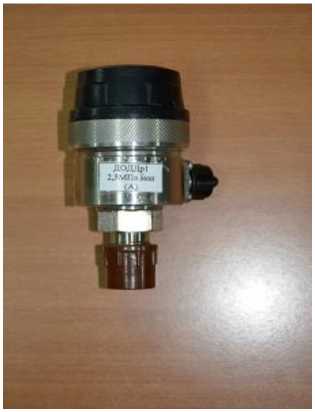

Рисунок 8 - Измерительный преобразователь давления Зонд-10. Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

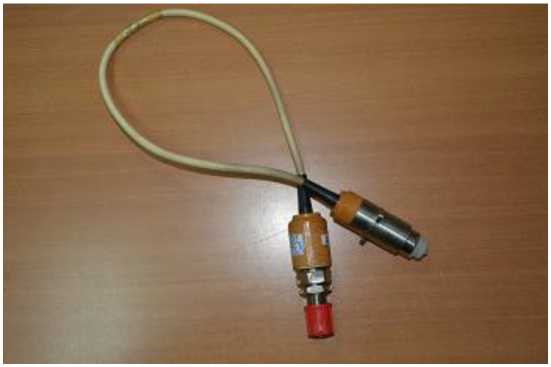

Рисунок 9 - Датчик давления частотный

ВТ-1201. Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

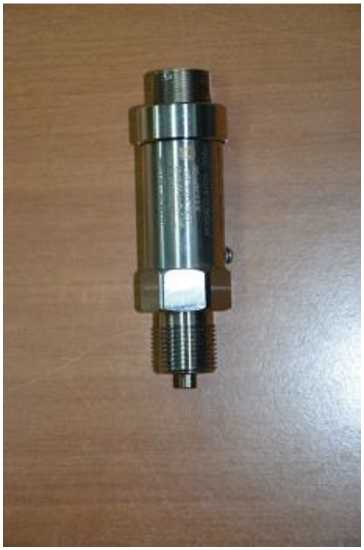

Рисунок 10 - Преобразователь давления измерительный СДВ. Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

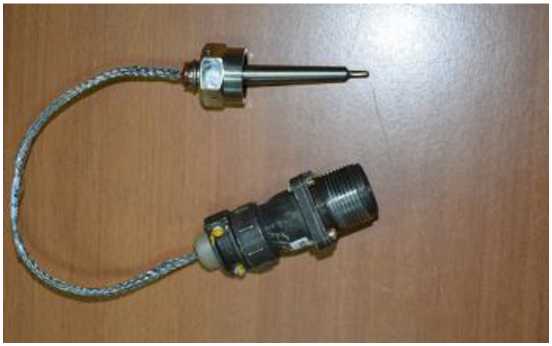

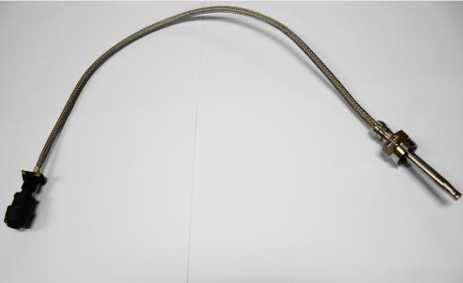

Рисунок 11 - Термометр ТМ 119. Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

Рисунок 12 - Термометр ТТ 142.

Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

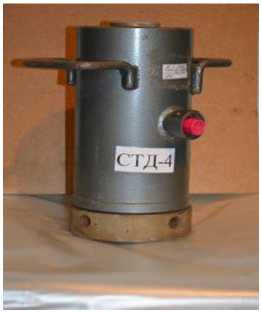

Рисунок 13- Преобразователь силы вибрационно-частотный СВК-50.

Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

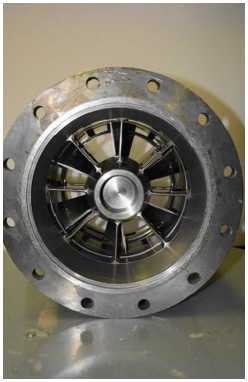

Рисунок 14 - Датчик расхода ДР22-223. Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

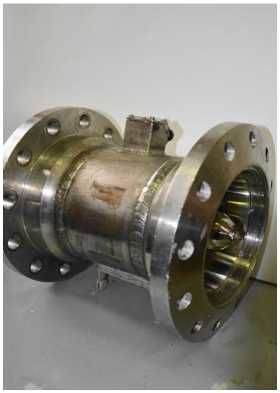

Рисунок 15 - Датчик расхода

ТДР 23. Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

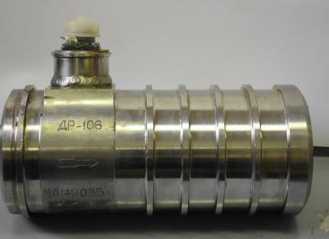

Рисунок 16 - Датчик расхода ДР 106.

Вид общий

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

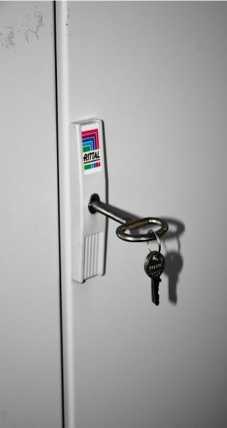

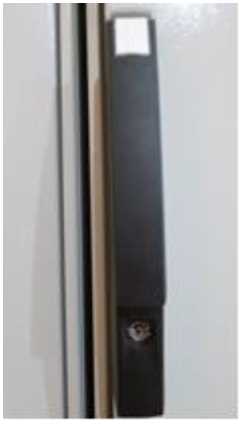

Рисунок 17 - Замок передней двери стойки приборной

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

Рисунок 18 - Замок задней двери стойки приборной

Приказ Росстандарта №1729 от 21.08.2025, https://oei-analitika.ru

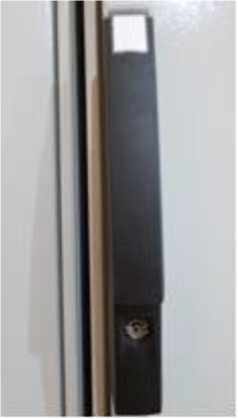

Рисунок 19 - Замок двери шкафа коммутационного

Программное обеспечение

Программное обеспечение (ПО) включает общее и функциональное ПО.

В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная). Функциональное ПО представлено программой управления комплексом MIC «Recorder».

В программе управления комплексом MIC «Recorder» метрологически значимой частью ПО является метрологический модуль scales.dll (таблица 1).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077- 2014.

Таблица 1- Идентификационные данные функционального ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

scales.dll

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.8

Цифровой идентификатор ПО

24CBC163

Алгоритм вычисления идентификатора ПО

CRC32 по IEEE 1059-1993

Метрологические и технические характеристики

Метрологические характеристики (МХ) системы приведены в таблице 2.

Таблица 2 - Метрологические характеристики системы

Наименование характеристики

Значение

ИК давления избыточного жидких и газообразных сред, измеряемого преобразователями с выходом «токовая петля»

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 1,0

Количество ИК (Параметры Р1о1(Р1д1), Р1о2(Р1д2), Р1оз(Р1дз))

6

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 1,6

Количество ИК (Параметры Р1о4(Р1д4), Р1о5(Р1д5)Р1об(Р1дб))

6

Наименование характеристики

Значение

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 2,0

Количество ИК (Параметры Р1о7(Р1д7))

2

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 2,5

Количество ИК (Параметры Р1о8(Р1д8), Р1о9(Р1д9), Р1о10(Р1д10), Р1о11 (Р1д11), Р1о12(Р1д12))

10

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 25,0

Количество ИК (Параметры Р1о1з(Р1д1з), Р1о14(Р1д14), Р1о15(Р1д15), Р1о16(Р1д16))

8

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 40,0

Количество ИК (Параметры Р1о17(Р1д17), Р1о18(Р1д18))

4

Пределы допускаемой приведенной к верхнему пределу диапазона измерений (к ВП) погрешности измерений давления, %

± 0,5

ИК давления избыточного жидких и газообразных сред, измеряемого преобразователями с частотным выходом ВТ 1201

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 2,0

Количество ИК (Параметры Р2о1 (Р2д1), Р2о2(Р2д2), Р2о3(Р2д3), Р2о4(Р2д4))

8

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 4,0

Количество ИК (Параметры Р2о5(Р2д5), Р2о6(Р2д6))

4

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 45,0

Количество ИК (Параметры Р2о7(Р2д7))

2

Диапазон измерений давления избыточного жидких и газообразных сред, МПа

от 0 до 60,0

Количество ИК (Параметры Р2о8(Р2д8))

2

Пределы допускаемой приведенной (к ВП) погрешности измерений давления, %

± 0,5

ИК частоты, соответствующего значениям давления избыточного жидких и газообразных сред

Диапазон измерений частоты (соответствующей избыточному давлению жидких и газообразных сред в диапазоне измерения преобразователями с частотным выходом типа ВТ 1201), Гц

от 15000 до 25000

Пределы допускаемой приведенной в верхнему пределу диапазона измерений давления погрешности, %

± 0,5

Количество ИК (Параметры Po1 - Po24; Pd1 - Pd24)

48

Наименование характеристики

Значение

ИК температуры жидких и газообразных сред, измеряемой термопреобразователями сопротивления

Диапазон измерений температуры, °С

от -10 до +100

Количество ИК (Параметры Т1о1(Т1д1), Т1о2(Т1д2), Т1о3(Т1дэ), Т1о4(Т1д4), Т1о5(Т1д5), Т1о6(Т1д6), Т1о7(Т1д7), Т1о8(Т1д8), Т1о9(Т1д9), Т1о10(Т1д10), Т1о11(Т1д11), Т1о12(Т1д12), Т1о13(Т1д13), Т1о14(Т1д14), Т1о15(Т1д15), Т1о16(Т1д16), Т1о17(Т1д17), Т1о18(Т1д18), Т1о19(Т1д19), Т1о20(Т1д20), Т1о21(Т1д21), Т1о22(Т1д22), Т1о23(Т1д23), Т1о24(Т1д24), Т1о25(Т1д25), Т1о26(Т1д26))

52

Диапазон измерений температуры, °С

от 0 до 50

Количество ИК (Параметры Тхсо хсд))

2

Пределы допускаемой абсолютной погрешности, °С

± 1,0

ИК температуры жидких сред, измеряемой термопарами

Диапазон измерений температуры, измеряемой термопарами типа ХК (L), °С

от 0 до 600

Количество ИК (Параметры Т2о1(Т2д1), Т2о2(Т2д2), Т2о3(Т2д3), Т2о4(Т2д4), Т2о5(Т2д5), Т2о6(Т2д6), Т2о7(Т2д7), Т2о8(Т2д8))

16

Пределы допускаемой абсолютной погрешности измерений температуры, °С

± 7,0

Диапазон измерений температуры, измеряемой термоэлектрическими термометрами типа ХА (К), °С

от 0 до 1000

Количество ИК (Параметры Т3о1(Т3д1), Т3о2(Т3д2), Т3о3(Т3д3), Т3о4(Т32д4), Т3о5(Т3д5), Т3о6(Т3д6), Т3о7(Т3д7), Т3о8(Т3д8))

16

Пределы допускаемой абсолютной погрешности измерений температуры, °С

± 9,0

ИК расхода объемного жидкостей

Диапазон измерений расхода объемного жидкостей, л/с

19,0 до 39,0

Количество ИК (Параметры Qd^O, Qо2(Qд2))

4

Диапазон измерений расхода объемного жидкостей, л/с

31,0 до 78,0

Количество ИК (Параметры С)о3( С)д.|), С),,! С),.|))

4

Диапазон измерений расхода объемного жидкостей, л/с

31,0 до 152,0

Количество ИК (Параметры Ро5(Рд5), Роб(Рдб))

4

Пределы допускаемой относительной погрешности измерений расхода объемного, %

± 0,5

ИК силы от тяги

Диапазон измерений силы от тяги, кН (кгс)

от 0 до 500 (от 0 до 50000)

Количество ИК (Параметры Sо1(Sд1), Sо2(Sд2), Sо3(Sд3), Sо4(Sд4))

8

Пределы допускаемой приведенной ( к ВП) погрешности измерений силы, %

± 0,5

Наименование характеристики

Значение

___________________ИК относительного электрического сопротивления Диапазон измерений относительного электрического сопротивления, %

от 1 до 99

Количество ИК (Параметры Rотно1(Rотнд1), Rотно1(Rотнд1), RоTHо2(RоTHд2), RоTHоз(RоTHд4), RоTHо5(RоTHд5), RоTHо6(RоTHд6), RоTHо7(RоTHд7), RоTHо8(RоTHд8), RоTHо9(RоTHд9), RоTHо10(RоTHд10), RоTHоп(RоTHдп), RоTHо12(RоTHд12), RоTHо1з(RоTHд1з), RоTHо14(RоTHд14), RоTHо15(RоTHд15), RоTHо16(RоTHд16), RоTHо17(RоTHд17), RоTHо18(RоTHд18), RоTHо19(RоTHд19), RоTHо20(RоTHд20), RоTHо21(RоTHд21), RоTHо22(RоTHд22), RоTHо2з(RоTHд2з), RоTHо24(RоTHд24), RоTHо25(RоTHд25), R0TH026(R0THд26), R0TH027(R0THд27), RоTHо28(RоTHд28), R0TH029(R0THд29), RоTHо30(RоTHд30), RоTHо31(RоTHд31), R0TH032(R0THд32), R0TH03з(R0THд3з), R0TH034(R0THд34), RоTHо35(RоTHд35), RоTHо36(RоTHд36), RоTHо37(RоTHд37), R0TH038(R0THд38), R0TH039(R0THд39), RоTHо40(RоTHд40), RоTHо41(RоTHд41), R0TH042(R0THд42), RоTHо4з(RоTHд4з), R0TH044(R0THд44), RоTHо45(RоTHд45), RоTHо46(RоTHд46), R0TH047(R0THд47), RоTHо48(RоTHд48), RоTHо49(RоTHд49), RоTHо50(RоTHд50), RоTHо51(RоTHд51), RоTHо52(RоTHд52), R0TH05з(R0THд5з), R0TH054(R0THд54), RоTHо55(RоTHд55), R0TH056(R0THд56), R0TH057(R0THд57), RоTHо58(RоTHд58), R0TH059(R0THд59), RоTHо60(RоTHд60), RоTHо61(RоTHд61), RоTHо62(RоTHд62), RоTHо6з(RоTHд6з), RоTHо64(RоTHд64))

128

Пределы абсолютной погрешности измерений относительного сопротивления, %

± 1,0

ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований термопреобразователей . сопротивления

Диапазон измерений сопротивления постоянному току, соответствующего значениям температуры от -10 до +100 °С в диапазоне преобразований медных термопреобразователей, градуировка 2а, Ом

от 50,75 до 75,53

Количество ИК (Параметры Ттс_резерво1(Ттс_резервд1), Ттс_ре-зерво2(Ттс_резервд2), Ттс_резерво3(Ттс_резервд3), Ттс_ре-зерво4(Ттс резервд4))

8

Пределы допускаемой приведенной к диапазону измерений (к ДИ) погрешности измерений сопротивления постоянному току, соответствующего значениям температуры

± 0,15

Наименование характеристики

Значение

Диапазон измерений сопротивления постоянному току (соответствующего значениям температуры от -10 до +100 °С в диапазоне преобразований термопреобразователей 100 П), Ом

от 96,02 до 139,11

Количество ИК (Параметры Ттс_резерво1(Ттс_резервд1), Ттс_ре-зерво2(Ттс_резервд2), Ттс_резерво3(Ттс_резервд3), Ттс_ре-зерво4(Ттс_резервд4), Ттс_резерво5(Ттс_резервд5), Ттс_ре-зерво6(Ттс_резервд6), Ттс_резерво7(Ттс_резервд7), Ттс_ре-зерво8(Ттс_резервд8), Ттс_резерво9(Ттс_резервд9), Ттс_ре-зерво10(Ттс_резервд10), Ттс_резерво11(Ттс_резервд11), Ттс_ре-зерво12(Ттс_резервд12), Ттс_резерво13(Ттс_резервд13), Ттс_ре-зерво14(Ттс_резервд14), Ттс_резерво15(Ттс_резервд15), Ттс_ре-зерво16(Ттс резервд16))

38

Диапазон измерений сопротивления постоянному току (соответствующего температуре от -10 до +200 °С в диапазоне преобразований термопреобразователей 100 П), Ом

от 96,02 до 177,04

Количество ИК (Параметры Ттс_резерво1(Ттс_резервд1), Ттс_ре-зерво8(Ттс_резервд8), Ттс_резерво9(Ттс_резервд9), Ттс_ре-зерво10(Ттс_резервд10), Ттс_резерво11(Ттс_резервд11) Ттс_ре-зерво12(Ттс_резервд12), Ттс_резерво13(Ттс_резервд13), Ттс_ре-зерво14(Ттс_резервд14), Ттс_резерво15(Ттс_резервд15) Ттс_ре-зерво16(Ттс_резервд16), Ттс_резерво17(Ттс_резервд17), Ттс_ре-зерво18(Ттс_резервд18), Ттс_резерво19(Ттс_резервд19) Ттс_ре-зерво20(Ттс_резервд20), Ттс_резерво21(Ттс_резервд21), Ттс_ре-зерво22(Ттс_резервд22), Ттс_резерво23(Ттс_резервд23) Ттс_ре-зерво24(Ттс_резервд24), Ттс_резерво25(Ттс_резервд25), Ттс_ре-зерво26(Ттс_резервд26), Ттс_резерво27(Ттс_резервд27) Ттс_ре-зерво28(Ттс_резервд28), Ттс_резерво29(Ттс_резервд29), Ттс_ре-зерво30(Ттс_резервд30), Ттс_резерво31(Ттс_резервд31), Ттс_ре-зерво32(Ттс_резервд32), Ттс_резерво33(Ттс_резервд33), Ттс_ре-зерво34(Ттс резервд34), Ттс резерво35(Ттс резервд35))

88

Пределы допускаемой приведенной (к ДИ) погрешности измерений сопротивления постоянному току, соответствующего значениям температуры, %

± 0,15

Наименование характеристики

Значение

ИК напряжения постоянного тока, соответствующего значениям температуры жидких сред в диапазоне преобразований термопар

Диапазон измерений напряжения постоянного тока, соответствующего значениям температуры от 0 до 600 °С в диапазоне преобразований термопар типа ХК (L), мВ

от 0 до 49,108

Количество ИК (Параметры Ттт_резерво1(Ттт_резервд1), Ттт_ре-зерво2(Ттт_резервд5), Ттт_резерво3(Ттт_резервд3), Ттт_ре-зерво4(Ттт_резервд4), Ттт_резерво5(Ттт_резервд5), Ттт_ре-зерво6(Ттт_резервд6), Ттт_резерво7(Ттт_резервд7), Ттт_ре-зерво8(Ттт_резервд8), Ттт_резерво9(Ттт_резервд9), Ттт_ре-зерво10(Ттт_резервд10), Ттт_резерво11(Ттт_резервд11), Ттт_ре-зерво12(Ттт_резервд12), Ттт_резерво13(Ттт_резервд13), Ттт_ре-зерво14(Ттт_резервд14), Ттт_резерво15(Ттт_резервд15), Ттт_ре-зерво16(Ттт_резервд16), Ттт_резерво17(Ттт_резервд17), Ттт_ре-зерво18(Ттт_резервд18), Ттт_резерво19(Ттт_резервд19),, Ттт_ре-зерво20(Ттт резервд20))

40

Диапазон измерений напряжения постоянного тока, соответствующего значениям температуры от 0 до 1000 °С в диапазоне преобразований термопар типа ХА (К), мВ

от 0 до 41,276

Количество ИК (Параметры Ттт_резерво21(Ттт_резервд21), Ттт_ре-зерво22(Ттт_резервд22), Ттт_резерво23(Ттт_резервд23), Ттт_ре-зерво24(Ттт_резервд24), Ттт_резерво25(Ттт_резервд25), Ттт_ре-зерво26(Ттт_резервд26), Ттт_резерво27(Ттт_резервд27), Ттт_ре-зерво28(Ттт_резервд28), Ттт_резерво29(Ттт_резервд29), Ттт_ре-зерво30(Ттт_резервд30), Ттт_резерво31(Ттт_резервд31), Ттт_ре-зерво32(Ттт_резервд32), Ттт_резерво33(Ттт_резервд33), Ттт_ре-зерво34(Ттт_резервд34), Ттт_резерво35(Ттт_резервд35), Ттт_ре-зерво36(Ттт_резервд36), Ттт_резерво37(Ттт_резервд37), Ттт_ре-зерво38(Ттт_резервд38), Ттт_резерво39(Ттт_резервд39),, Ттт_ре-зерво40(Ттт_резервд40, Ттт_резерво41(Ттт_резервд41), Ттт_ре-зерво42(Ттт_резервд42), Ттт_резерво43(Ттт_резервд43), Ттт_ре-зерво44(Ттт_резервд44), Ттт_резерво45(Ттт_резервд45), Ттт_ре-зерво46(Ттт_резервд46), Ттт_резерво47(Ттт_резервд47), Ттт_ре-зерво48(Ттт резервд48)

56

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, %

± 0,3

ИК частоты периодического сигнала, соответствующего значениям частоты вращения

Диапазон измерений частоты периодического сигнала, соответствующего значениям частоты вращения от 60 до 240000 об/мин), Гц

от 1 до 4000

Количество ИК (Параметры Бпо1(Гпд1), F^CFn^), Fnоз(Fnдз), F^^Fn^))

8

Пределы допускаемой относительной погрешности измерений частоты, %

± 0,5

Наименование характеристики

Значение

ИК напряжения постоянного тока

Диапазон измерений напряжения постоянного тока, В

от 0 до 10

Количество ИК (Параметры ио1д1), ио2д2), ио3д3), ио4д4), ШСШ), Ш(ид6), Ш(ид7), Ш(ид8), ио9д9), ио10д10), ио11д11), ио12д12), ио13д13), ио14д14), ио15д15), Ue16 (Uu6))

32

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, %

± 0,3

Диапазон измерений напряжения постоянного тока (соответствующее значениям напряжения, поданным на ЭМП, равному 127 +10), В

от 0 до 10

Количество ИК (Параметры ^1(^1), ио2д2))

4

Пределы допускаемой приведенной к (ВП) погрешности измерений напряжения постоянного тока (соответствующее значениям напряжения, поданным на ЭМП, равному 127 -10), %

± 0,3

Диапазон измерений напряжения постоянного тока (соответствующее значениям напряжения, поданным на ЭПК, равному 30 ± 2), В

от 0 до 10

Количество ИК (Параметры ^(U#), ио4д4))

4

Пределы допускаемой приведенной к (ВП) погрешности измерений напряжения постоянного тока (соответствующее значениям напряжения, поданным на ЭПК, равному 30 ± 2), %

± 0,3

Диапазон измерений напряжения постоянного тока (соответствующее значениям углов поворота вала РМ, в диапазоне значений от минус 30 до плюс 30 град.), В

от -10 до +10

Количество ИК (Параметры УПо1(УПд1), УПо2(УПд2), УПо3(УПд3), УПо4(УПд4), УПо5(УПд5), УПо6(УПд6), УПо7(УПд7), УПо8(УПд8))

16

Пределы допускаемой приведенной к (ВП) погрешности измерений напряжения постоянного тока (соответствующее значениям углов поворота вала РМ, в диапазоне значений от минус 30 до плюс 30 град.), %

± 0,3

Диапазон измерений напряжения постоянного тока (соответствующее значениям управляющих токов, поданных на РМ, в диапазоне значений от минус 60 до плюс 60 мА), В

от -10 до +10

Количество ИК (Параметры По1д1), По2д2), По3д3), По4д4), По5д5), По6д6), По7д7), По8д8).

16

Пределы допускаемой приведенной к (ВП) погрешности измерений напряжения постоянного тока (соответствующее значениям управляющих токов, поданных на РМ, в диапазоне значений от минус 60 до плюс 60 мА), %

± 0,3

Диапазон измерений напряжения постоянного тока (соответствующее значениям хода штока РМ, в диапазоне значений от минус 45 до плюс 45 мм), В

от -10 до +10

Количество ИК (Параметры ХП1о|(ХП1д|), ХШо2(ХШд2), ХШо3(ХШд3), ХШо4(ХШд4), ХШо5(ХШд5), ХШо6(ХШд6), ХШо7(ХШд7), ХШо8(ХШд8)).

16

Пределы допускаемой приведенной к (ВП) погрешности измерений напряжения постоянного тока (соответствующее значениям хода штока РМ, в диапазоне значений от минус 45 до плюс 45 мм), %

± 0,3

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока (соответствующее значениям тока, поданным на ЭМП, в диапазоне значений от 0 до 2,5 А), В

от 2 до 6

Количество ИК (Параметры Ioi(Igi), 1о2(1д2)).

4

Пределы допускаемой приведенной к (ВП) погрешности измерений напряжения постоянного тока (соответствующее значениям тока, поданным на ЭМП, в диапазоне значений от 0 до 2,5 А), %

± 0,3

Диапазон измерений напряжения постоянного тока (соответствующее значениям тока, поданным на ЭПК, в диапазоне значений от 0 до 2,5 А), В

от 2 до 6

Количество ИК (Параметры 1о3(1д3), 1о4(1д4)).

4

Пределы допускаемой приведенной к (ВП) погрешности измерений напряжения постоянного тока (соответствующее значениям тока, поданным на ЭПК, в диапазоне значений от 0 до 2,5 А), %

± 0,3

ИК силы постоянного тока, соответствующей значениям давления избыточного жидких и газообразных сред

Диапазон измерений силы постоянного тока соответствующей значениям избыточного давления от 0 до 1,0 МПа, от 0 до 1,6 МПа, от 0 до 2,0 МПа, от 0 до 2,5 МПа, от 0 до 8,0 МПа, от 0 до 10,0 МПа от 0 до 25,0 МПа, от 0 до 40,0 МПа, мА

от 4 до 20

Количество ИК (Параметры P_резервo1(P_резервд1), Р_ре-зервo2(P_резервд2), P_резервo3(P_резервд3), Р_резерво4(Р_ре-зервд4), P резервo5(P_резервд5), P_резервo6(P_резервд6), Р_ре-зервo7(P_резервд7), P_резервo8(P_резервд8), Р_резерво9(Р_ре-зервд9), P_резервo10(P_резервд10), P_резервo11(P_резервд11), Р_ре-зерво12(Р резервд12), P_резервo13(P_резервд13), Р_резерво14(Р_ре-зервд14)

28

Пределы допускаемой приведенной (к ВП) погрешности, %

± 0,1

ИК частоты периодических сигналов

Диапазон измерений частоты периодических сигналов, Гц

от 10000 до 25000

Количество ИК (Параметры Бо1д1), Fo2(Fд2), F(Fдз), Fo4(Fд4), Ро5д5), Робдб), Н^Рд), Ро8д8), Ро9д9), БоюСРдю), Ро11д11), Fcn^n), FcB^n), Би^ды), Ро15д15), Ро1бд1б), Боп^ди), Бо18д18), Бо19д19), Ро20д20), Ро21д21), Ро22д22), Ро2зд2з), Ро24д24))

48

Пределы допускаемой относительной погрешности, %

± 0,1

Диапазон измерений частоты периодических сигналов, Гц

от 1 до 5000

Количество ИК (Параметры Ро25д25), Ро2бд2б),Ро27д27), Р'о28д28),

Ро29д29), Ро30д30), Бо31д31), Ро32д32), РоЗздЗз),

Ро34д34), Ро35д35), Ро3бд3б), Ро37д37), ?37д38), Ро39д39), Ро40д40))

32

Пределы допускаемой относительной погрешности, %

± 0,1

Наименование характеристики

Значение

ИК заряда первичных преобразователей пьезоэлектрического типа

Диапазоны измерений заряда (в зависимости от первичного преобразователя), нКл

от -2,3 до +2,3

от -7,1 до +7,1 от -17,0 до +17,0 от -52,0 до +52,0

Количество ИК (Параметры до1д1), qо2(qд2), qоз(qдз), qо4(qд4), qо5(qд5), qо6(qд6), qо7(qд7), qо8(qд8), qо9(qд9), Яою^дю), Яо11д11), qc12(qi2), q^s^n), qu^u), q^s^s), q^e^e), q^i^n), q^s^s), qо19(qд19), q20(qд20), qc21(qg21), qо22(qд22), qо2з(qд2з), qо24 (qg24)) qо25 (qg25), qо26 (qg26), Яо27 (qg27), Яо28 д28), Яо29 д29), Яо30 д3о), С|о31 д31), Ро32 д32))

112

Пределы допускаемой приведенной (к ДИ) погрешности измерений заряда, %

± 7,0

Неравномерность АЧХ в диапазоне частот от 20 до 20000 Гц, дБ, не более

2,5

ИК интервалов времени

Диапазон измерений интервалов времени, с

от 1 до 5000

Количество ИК (Параметры ^1Сд1), ^2(^2), Ъэ^дэ), WW), ^5(^5), WU))

16

Пределы абсолютной погрешности измерений интервалов времени, с

0,005

Основные технические характеристики системы приведены в таблице 3.

Таблица 3 - Основные технические характеристики системы

Наименование характеристики

Значение

Напряжение питания от сети переменного тока, частотой 50 ± 1 Гц, В

230 ± 23

Потребляемая мощность, В^А, не более

2000

Рабочие условия эксплуатации системы для оборудования, размещенного в помещениях измерительной и пультовой стенда:

- температура окружающей среды, °С

от +10 до +30

- относительная влажность воздуха при температуре 25 °С, %

от 30 до 80

- атмосферное давление, кПа

от 87 до 107

Рабочие условия эксплуатации системы для первичных преобразователей, размещенных в испытательном боксе:

- температура окружающей среды, °С

от -20 до +40

- относительная влажность воздуха при температуре 25 °С, %

от 30 до 95

- атмосферное давление, кПа

от 87 до 107

Габаритные размеры (ширина х высота х глубина), мм, не более:

- шкаф коммутационный, кроссировочный

1200x2000x400

- стойка приборная №1, №2

600x2170x800

- автоматизированное рабочее место

1600x800x600

Суммарная масса системы, кг, не более

900

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на боковую панель стойки приборной №1.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт./экз.

Система стендовых измерений «Факел-М»

-

1

Система стендовых измерений «Факел-М». Формуляр

223.01.00.03.00 ФО

1

Система стендовых измерений «Факел-М». Руководство по эксплуатации

223.01.00.03.00 РЭ

1

Сведения о методиках (методах) измерений

приведены в разделе «Проведение измерений» Руководства по эксплуатации 223.01.00.03.00 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Правообладатель

Акционерное общество «Красноярский машиностроительный завод»

(АО «Красмаш»)

Адрес: 660123, Красноярский край, г. Красноярск, проспект имени газеты

«Красноярский рабочий», 29

ИНН 2462206345

Телефон (факс): +7 (391) 264-47-12

Web-сайт: http:// www.krasm.com

Е-mail: kras@krasmail.ru

Изготовитель

Акционерное общество «Красноярский машиностроительный завод»

(АО «Красмаш»)

Адрес: 660123, Красноярский край, г. Красноярск, проспект имени газеты

«Красноярский рабочий», 29

ИНН 2462206345

Телефон (факс): +7 (391) 264-47-12

Web-сайт: http:// www.krasm.com

Е-mail: kras@krasmail.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес осуществления деятельности: 119361, г. Москва, ул. Озерная, д.46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

Росаккредитации 30004-13
