УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _^1 »            2025 г. №   1_34

Регистрационный № 81790-21

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дымомеры ИНФРАКАР Д
Назначение средства измерений

Дымомеры ИНФРАКАР Д (далее-дымомеры) предназначены для

автоматического измерения дымности и определения коэффициента поглощения света газовой среды, в том числе отработавших газов двигателей внутреннего сгорания, а также для автоматического измерения температуры моторного масла и частоты вращения коленчатого вала двигателя.

Описание средства измерений

Принцип действия дымомеров основан на оптико-абсорбционном методе, заключающемся в измерении ослабления интенсивности света при его прохождении через задымленную среду. Зеленый светодиод с пиком спектральной характеристики от 550 до 570 нм просвечивает измерительную камеру, которая заполнена отработавшим газом, а фотодиод регистрирует интенсивность излучения, прошедшего через задымленную среду. На основании полученных данных дымомер автоматически рассчитывает коэффициент ослабления светового потока.

Дымомеры выпускаются в следующих модификациях:

1 - с измерительным каналом дымности

1-1 - с дополнительным измерительным каналом частоты вращения коленчатого вала дизельных двигателей;

1-2 - с дополнительным измерительным каналом температуры масла в двигателе;

1-3 - с дополнительными измерительными каналами частоты вращения коленчатого вала дизельных двигателей и температуры масла в двигателе.

1-Х.01 - без встроенного принтера;

1-X.02 - со встроенным принтером;

1-X.0Y ЛТК - с клапаном для продувки измерительной камеры чистым воздухом.

Конструктивно дымомеры состоят из измерительного блока и пульта дистанционного управления, соединенных между собой кабелем. К измерительному блоку через пробоотборный шланг подключатся зонд для отбора пробы. Между зондом и измерительным блоком дополнительно могут быть установлены холодильник и(или) пробоотборное устройство. Пробоотборное устройство также может быть подключено к выходу дымомера. При работе дымомера в условиях отрицательных температур для транспортировки пробы использован обогреваемый пробоотборный шланг.

Оптическая система измерительного блока защищена от возможных принудительным обдувом воздушным потоком, создаваемым вентилятором.

В дымомерах предусмотрена возможность передачи результатов в персональный компьютер.

может быть

загрязнений

измерения

Дымомеры оборудованы термостатом, обеспечивающим температуру рабочей камеры выше 70 °С.

Конструкция дымомера обеспечивает давление газа в дымовой камере не более 585 Па по отношению к окружающей среде.

Нанесение знака поверки на дымомеры не предусмотрено. Знак поверки наносится в свидетельство о поверке или(и) в эксплуатационный документ.

Общий вид дымомеров представлен на рисунках с 1 по 3.

Схема пломбировки от несанкционированного доступа представлена на рисунке 4.

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

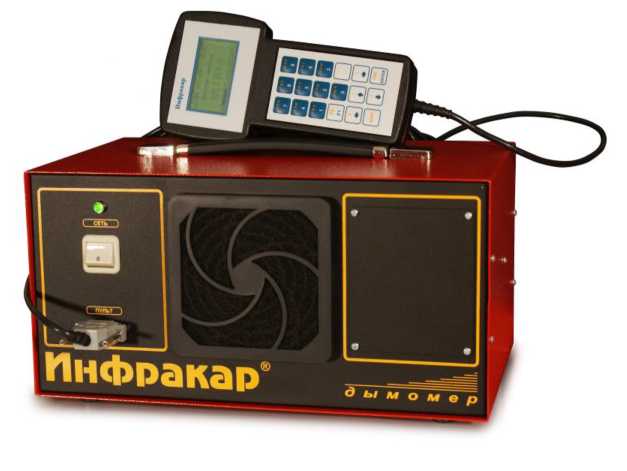

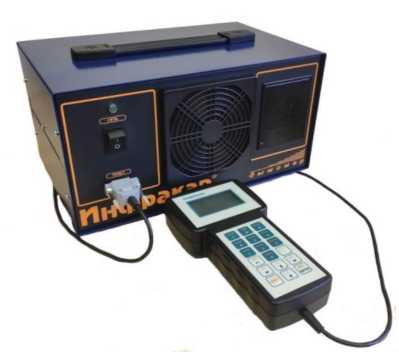

Рисунок 1 - Общий вид дымомеров Инфракар Д (без принтера в красном цвете)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 2 - Общий вид дымомеров Инфракар Д (с принтером в синем цвете)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Место пломбировки

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

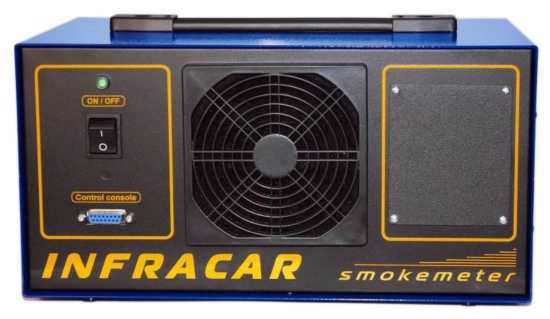

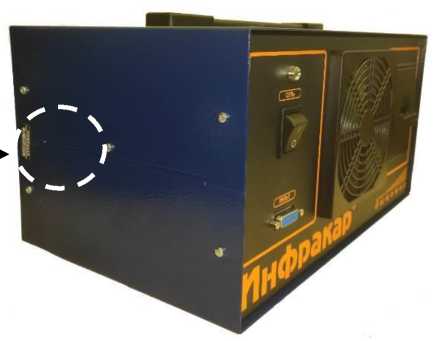

Рисунок 3 - Общий вид Измерительного блока дымомера Инфракар Д (в экспортном исполнении)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

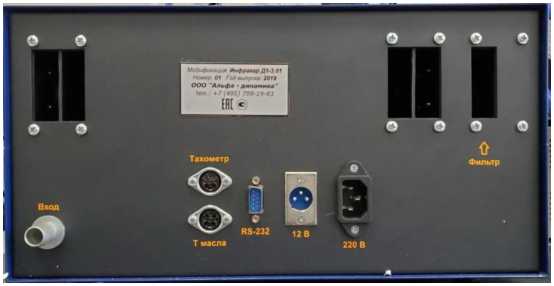

Рисунок 4 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение Дымомеров ИНФРАКАР Д - встроенное в пульт и измерительный блок.

Дымомеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи, пломбировки корпуса измерительного блока. Цифровой идентификатор метрологически значимой части ПО вычисляется автоматически

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

«высокий» в соответствии

Уровень защиты программного обеспечения -

с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

отсутствует

Номер версии (идентификационный номер) ПО, не ниже Пульт

3

Модуль

4

Цифровой идентификатор ПО

4D72

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Диапазон измерений коэффициента поглощения света k, м-1

Значение от 0 до да (к = да при к>10)

Пределы допускаемой абсолютной погрешности измерений коэффициента поглощения света k, м-1 (при коэффициенте поглощения от 1,6 до 1,8 м-1)

±0,05

Диапазон измерений коэффициента ослабления света N, %

от 0 до 100

Пределы допускаемой приведенной к диапазону измерений погрешности измерений коэффициента ослабления света N, %

±1,0

Диапазон измерений частоты вращения двигателя, об/мин1)

от 0 до 6000

Пределы допускаемой приведенной к диапазону измерений погрешности измерений частоты вращения двигателя, %1)

±2,5

Диапазон измерений температуры масла, °C2)

от 0 до 125

Пределы допускаемой абсолютной погрешности измерений температуры масла, °C2)

±2,5

Только для модификаций 1-1.0Y, 1-3.0Y, 1-1.0Y ЛТК, 1-3.0Y ЛТК

2) Только для модификаций 1-2.0Y, 1-3.0Y, 1-2.0Y ЛТК, 1-3.0Y ЛТК

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальная эффективная оптическая (фотометрическая) база (L), м

0,43

Напряжение питания, В:

  • - переменного тока частотой (50 ± 1) Гц

  • - постоянного тока

  • - постоянного тока с применением адаптера (9-36)/12 В

от 187 до 242 от 10,8 до 14,8 от 9 до 36

Габаритные размеры измерительного блока, мм, не более

  • - высота

  • - ширина

  • - длина

210

370

370

Масса измерительного блока, кг, не более

8

Габаритные размеры пульта управления, мм, не более

  • - высота

  • - ширина

  • - длина

55

120

230

Масса пульта управления (с кабелем), кг, не более

0,7

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %, не более

  • - атмосферное давление, кПа

от - 20 до +50

85

от 84 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10000

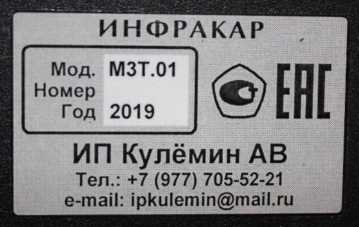

Знак утверждения типа

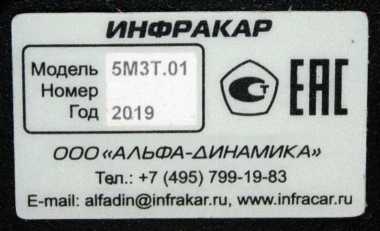

наносится на табличку дымомеров и титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Кол-во

Измерительный блок

1 шт

Пульт управления с кабелем

1 шт

Проботборный шланг

1 шт 1)

Проботборный шланг высокотемпературный

по заказу

Пробоотборный обогреваемый шланг

по заказу

Пробоотборный зонд для горизонтально расположенной выпускной системы

1 шт1)

Пробоотборный зонд для вертикально расположенной выпускной системы

1 шт1)

Пробоотборный зонд для горизонтально расположенной выпускной системы высокотемпературный

по заказу

Пробоотборный зонд для вертикально расположенной выпускной системы высокотемпературный

по заказу

Пробоотборный зонд для коллекторного подключения к выхлопной системе

по заказу

Пробоотборное устройство

по заказу

Холодильник

по заказу

Светофильтр контрольный

1 шт

Кабель питания 220 В

1 шт

Кабель питания 12 В

1 шт

Адаптер на (9-36)/12 В

по заказу

Датчик температуры масла2)

1 шт.

Датчик частоты вращения коленчатого вала2)

1 шт.

Адаптер ВИОД-А

по заказу

Комплект ЗИП- фильтр вентилятора

1 шт

Диск или иной носитель информации с ПО для подключения дымомера к ПК

по заказу

Кабель для связи с ПК

по заказу

Руководство по эксплуатации, совмещенное с паспортом ВЕРА.415311.000

РЭ

1 экз.

Методика поверки МП-ТМС-035/20

1 экз.

  • 1) По согласованию с заказчиком может не входить в комплект поставки

  • 2) Поставляется в зависимости от модификации

Сведения о методиках (методах) измерений

«Дымомеры

дымомерам

приведены в п. 2.4 эксплуатационного документа ВЕРА.415311.000 РЭ ИНФРАКАР Д. Руководство по эксплуатации совмещённое с паспортом».

Нормативные и технические документы, устанавливающие требования к ИНФРАКАР Д

ГОСТ Р ИСО 11614-2011. Двигатели внутреннего сгорания

поршневые с воспламенением от сжатия. Прибор для измерения дымности и определения коэффициента поглощения светового потока в отработавших газах

ГОСТ 33997-2016. Колесные транспортные средства. Требования к безопасности в эксплуатации

Приказ Министерства промышленности и торговли Российской Федерации от 6 декабря 2011 г. № 1677 Об утверждении основных технических характеристик средств технического диагностирования и их перечня

ГОСТ 24028-2013 Двигатели внутреннего сгорания поршневые. Дымность отработавших газов. Нормы и методы определения

ГОСТ 17.2.2.01-84 Охрана природы. Атмосфера. Дизели автомобильные. Дымность отработавших газов. Нормы и методы измерений

ГОСТ ISO 8178-3-2014 Двигатели внутреннего сгорания поршневые. Измерение выброса продуктов сгорания. Часть 3. Определения и методы измерения дымности отработавших газов на установившихся режимах

ГОСТ 17.2.2.02-98 Охрана природы. Атмосфера. Нормы и методы определения дымности отработавших газов дизелей, тракторов и самоходных сельскохозяйственных машин

ГОСТ 32210-2013 Выбросы вредных веществ и дымность отработавших газов специального железнодорожного подвижного состава. Нормы и методы определения

ГОСТ 33754-2016 Выбросы вредных веществ и дымность отработавших газов автономного тягового и моторвагонного подвижного состава. Нормы и методы определения

Технические условия ВЕРА.415311.000 ТУ

Правообладатель

Общество с ограниченной ответственностью «Альфа-динамика»

(ООО «Альфа-динамика»)

ИНН 7701362153

Юридический адрес: 105082, г. Москва, вн.тер.г. муниципальный округ Басманный, пер. Рубцов, д.4, помещ. 3/П

Изготовитель

Общество с ограниченной ответственностью «Альфа-динамика»

(ООО «Альфа-динамика»)

ИНН 7701362153

Юридический адрес: 105082, г. Москва, вн.тер.г. муниципальный округ Басманный, пер. Рубцов, д.4, помещ. 3/П

Телефон: +7 (495) 799-19-83

Web-сайт: http://www.infracar.ru/

Е-mail: alfadin@infrakar.ru

Индивидуальный предприниматель Кулёмин Андрей Владимирович, г. Москва ИНН 773300668180

Адрес: 125481 г. Москва, ул. Свободы, д. 83к4, кв. 51

Телефон: +7 (977) 705-52-21

E-mail: ipkulemin@mail.ru

Испытательный центр

Общество с ограниченной ответственностью «ТМС РУС»

(ООО «ТМС РУС»)

ИНН 7734543028

Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2

Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2

Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)

Web-сайт: http://tms-cs.ru/

Е-mail: tuev@tuev-sued.ru

Аттестат аккредитации ООО «ТМС РУС» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312318 от 17.10.2017 г.




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »    _вгуст^_   2025 г. №   1734

Лист № 1

Всего листов 15

Регистрационный № 78830-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы ИНФРАКАР Назначение средства измерений

предназначены

Газоанализаторы ИНФРАКАР (далее - газоанализаторы)

для одновременного измерения объёмной доли оксида углерода, суммы углеводородов (в пересчете на гексан), диоксида углерода, кислорода и суммы в многокомпонентных газовых смесях, в том числе: в технологических смесях, в отработавших газах, выделенных в результате сжигания (сгорания) топлива или других горючих веществ, включая выхлопные газы двигателей внутреннего сгорания, а также для измерений частоты вращения коленчатого вала и температуры масла двигателей.

оксидов азота

Описание средства измерений

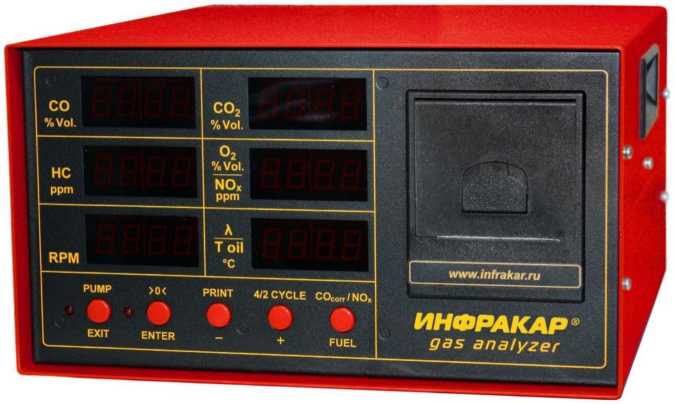

Принцип измерения содержания оксида углерода, диоксида углерода и суммы углеводородов основан на избирательном поглощении анализируемым компонентом инфракрасного излучения. Анализируемая газовая смесь поступает в кювету газоанализатора, где определяемые компоненты, взаимодействуя с излучением, вызывают его поглощение в соответствующих спектральных диапазонах. Поток излучения характерных областей спектра выделяется интерференционными фильтрами и преобразуется в электрические сигналы, пропорциональные концентрации оксида углерода, диоксида углерода и суммы углеводородов.

Принцип измерения содержания оксидов азота и кислорода - электрохимический. Анализируемый газ поступает к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения, за счет этой реакции возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Принцип действия датчика частоты вращения коленчатого вала основан на индуктивном методе определения частоты импульсов тока в системе зажигания двигателей внутреннего сгорания.

Принцип действия датчика измерения температуры масла основан на измерении электрических параметров термочувствительного элемента датчика измерений температуры масла с последующим преобразованием их в значение температуры.

Электрические сигналы измерительных каналов газоанализаторов преобразуются микропроцессором и отображаются в единицах измеряемых величин на цифровом табло. Одновременно результаты измерений могут быть распечатаны на встроенном принтере.

Газоанализаторы, измеряющие четыре или пять компонентов в газовой смеси, автоматически рассчитывают коэффициент избытка воздуха X для отработавших газов.

В газоанализаторах обеспечивается автоматическая или полуавтоматическая компенсация изменения атмосферного давления.

В приборах предусмотрена возможность передачи результатов измерения в ПК (персональный компьютер).

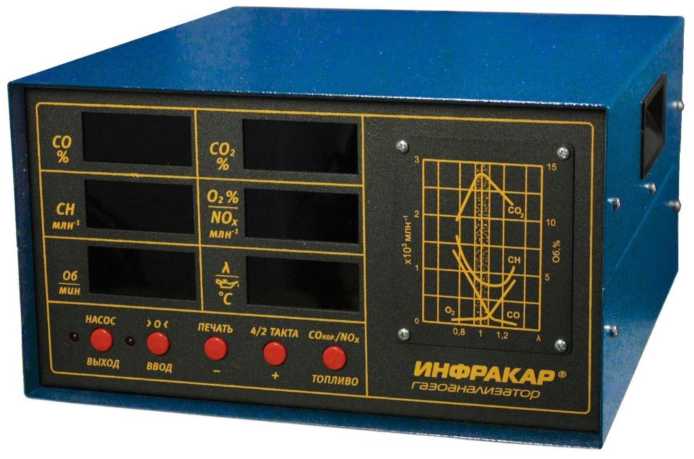

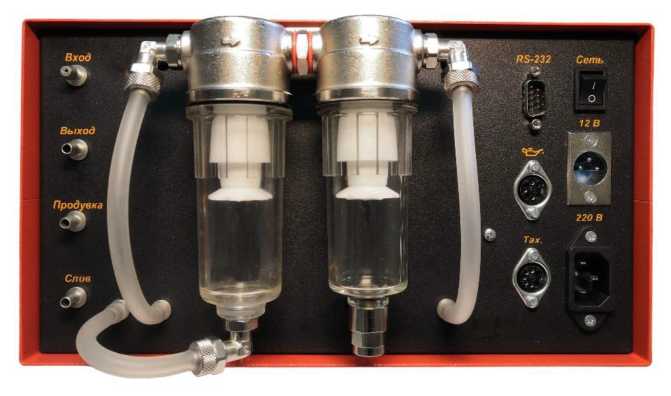

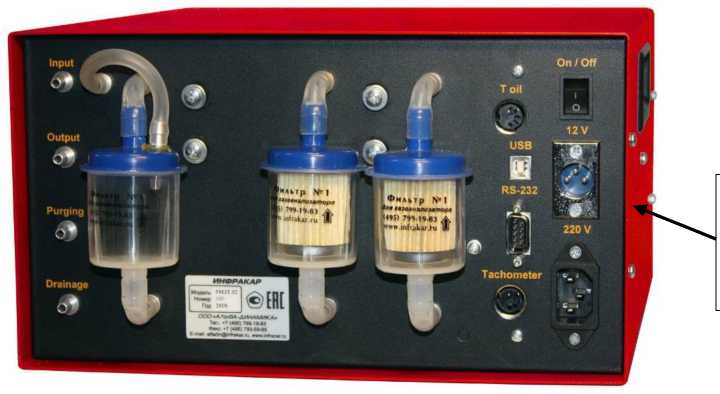

Конструктивно газоанализаторы представляют собой переносной измерительный блок, на передней панели которого расположены цифровые табло для визуализации результатов измерений, кнопки управления, а также принтер для печати результатов измерений (опционально, в зависимости от модификации). На задней панели расположены и обозначены надписями или условными обозначениями входы и выходы анализируемой газовой смеси, слива конденсата, разъёмы для подключения к датчикам тахометра и температуры масла, к различным источникам электропитания и персональному компьютеру, влагоотделитель(-и) и фильтр(-ы), обеспечивающие подачу пробы в измерительную кювету и к измерительным электродам без воды и механических частиц, клавиша включения/выключения, а также идентификационная табличка.

Проба газа отбирается побудителем(-ями) расхода газа при помощи газозаборного зонда, проходит последовательно через пробозаборную трубку, фильтр, установленный на пробозаборной трубке, влагоотделитель(-и) и фильтр(-ы), установленные на задней панели и внутри газоанализатора. На модификацию ИНФРАКАР А и модификации с индексом «Л» фильтр на пробозаборной трубке не устанавливается. Конденсат автоматически отводится через штуцер слива конденсата.

Для забора и транспортировки газовой пробы при отрицательных рабочих температурах предусмотрен термошланг, поставляемый дополнительно по заказу потребителя.

Выпускаемые модификации различаются количеством измеряемых параметров, диапазонами и погрешностями измерений, наличием или отсутствием автоматической системы защиты от воды и системы автоподстройки нуля, а также дизайном передней панели и конструкцией фильтров, установленных на задней панели.

Перечень выпускаемых модификаций, а также их отличительные особенности приведены в таблице 1.

Таблица 1 - Перечень выпускаемых модификаций и их отличительные особенности

Модификация1)

Отличительные особенности

ИНФРАКАР 08

  • - измерение 2-х компонентов: оксида углерода и углеводородов в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2);

  • - полуавтоматическая подстройка нуля;

  • - полуавтоматическая компенсация изменения атмосферного давления;

  • - при измерении концентрации оксида углерода по метрологическим характеристикам газоанализаторы соответствуют II классу по ГОСТ 33997-2016.

ИНФРАКАР 10

ИНФРАКАР 12

  • - измерение 2-х компонентов: оксида углерода и углеводородов в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2);

  • - автоматическая подстройка нуля;

  • - полуавтоматическая компенсация изменения атмосферного давления;

  • - при измерении концентрации оксида углерода по метрологическим характеристикам газоанализаторы соответствуют II классу по ГОСТ 33997-2016.

ИНФРАКАР 14 ИНФРАКАР А

  • - измерение 2-х компонентов: оксида углерода и углеводородов в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2);

  • - автоматическая подстройка нуля;

  • - полуавтоматическая компенсация изменения атмосферного давления.

таблицы 1

Модификация1)

Отличительные особенности

ИНФРАКАР М1

  • - измерение 4-х компонентов: оксида углерода, углеводородов, диоксида углерода и кислорода в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2);

  • - автоматическая подстройка нуля.

  • - полуавтоматическая компенсация изменения атмосферного давления;

  • - расчет коэффициента избытка воздуха X;

  • - при измерении концентрации оксида углерода по метрологическим характеристикам газоанализаторы соответствуют II классу по ГОСТ 33997-2016.

ИНФРАКАР М2

  • - измерение 4-х компонентов: оксида углерода, углеводородов, диоксида углерода и кислорода в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2);

  • - автоматическая подстройка нуля;

  • - автоматическая компенсация изменения атмосферного давления;

  • - расчет коэффициента избытка воздуха X;

  • - газоанализаторы соответствуют I классу по ГОСТ 33997-2016.

ИНФРАКАР 5М2

  • - измерение 5-ти компонентов: оксида углерода, углеводородов, диоксида углерода, кислорода и оксидов азота в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2);

  • - автоматическая подстройка нуля;

  • - автоматическая компенсация изменения атмосферного давления;

  • - расчет коэффициента избытка воздуха X;

  • - при измерении концентрации всех компонентов кроме оксидов азота по метрологическим характеристикам газоанализаторы соответствуют I классу по ГОСТ 33997-2016.

ИНФРАКАР М3

ИНФРАКАР М3-7

  • - измерение 4-х компонентов: оксида углерода, углеводородов, диоксида углерода и кислорода в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2);

  • - автоматическая подстройка нуля;

  • - автоматическая компенсация изменения атмосферного давления;

  • - расчет коэффициента избытка воздуха X;

  • - газоанализаторы соответствуют 0 классу по ГОСТ 33997-2016.

ИНФРАКАР 5М3

  • - измерение 5-ти компонентов: оксида углерода, углеводородов, диоксида углерода, кислорода и оксидов азота в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2);

  • - автоматическая подстройка нуля;

  • - автоматическая компенсация изменения атмосферного давления;

  • - расчет коэффициента избытка воздуха X;

  • - при измерении концентрации всех компонентов кроме оксидов азота по метрологическим характеристикам газоанализаторы соответствуют 0 классу по ГОСТ 33997-2016.

ИНФРАКАР М4

  • - измерение 4-х компонентов: оксида углерода, углеводородов, диоксида углерода и кислорода в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2);

  • - автоматическая подстройка нуля;

  • - автоматическая компенсация изменения атмосферного давления;

  • - расчет коэффициента избытка воздуха X;

  • - газоанализаторы соответствуют 00 классу по ГОСТ 33997-2016.

Продолжение таблицы 1 Модификация1

Отличительные особенности

ИНФРАКАР 5М4

  • - измерение 5-ти компонентов: оксида углерода, углеводородов, диоксида углерода, кислорода и оксидов азота в многокомпонентных газовых смесях;

  • - измерение частоты вращения коленчатого вала двигателя2;

  • - автоматическая подстройка нуля;

  • - автоматическая компенсация изменения атмосферного давления;

  • - расчет коэффициента избытка воздуха X;

  • - при измерении концентрации всех компонентов кроме оксидов азота по метрологическим характеристикам газоанализаторы соответствуют 00 классу по ГОСТ 33997-2016.

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид газоанализаторов ИНФРАКАР без принтера (вид спереди)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 2 - Общий вид газоанализаторов ИНФРАКАР без принтера (в синем цвете; вид спереди)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

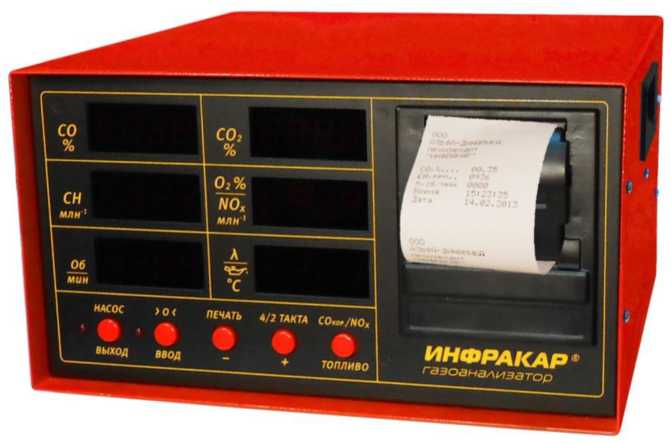

Рисунок 3 - Общий вид газоанализаторов ИНФРАКАР с принтером (вид спереди)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 4 - Общий вид газоанализаторов ИНФРАКАР в экспортном исполнении (вид спереди)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Место нанесения пломбирующей наклейки

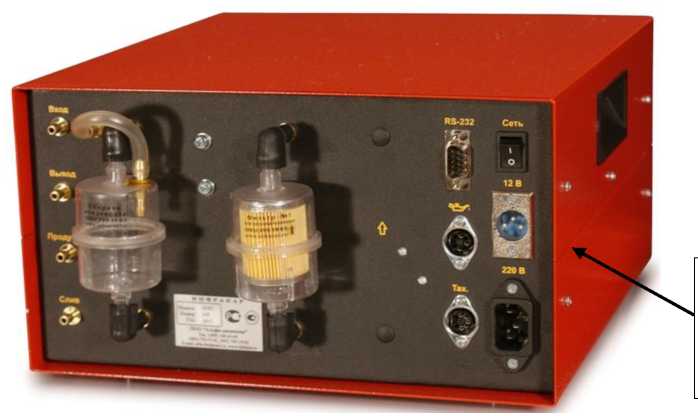

Рисунок 5 - Общий вид газоанализаторов ИНФРАКАР с одним фильтром (вид сзади)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Место нане-

сения пломбирующей наклейки

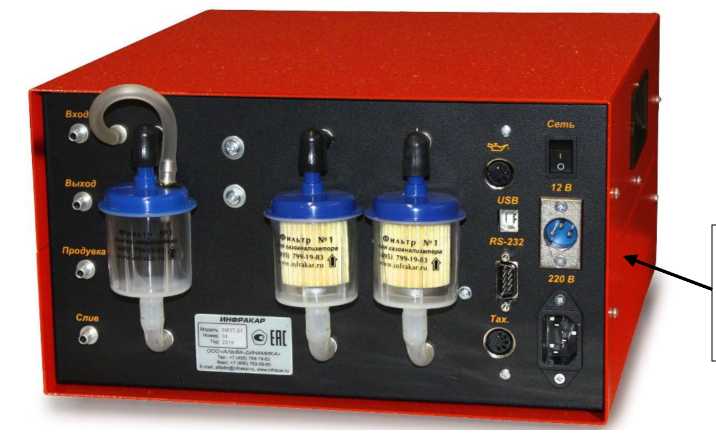

Рисунок 6 - Общий вид газоанализаторов ИНФРАКАР с двумя фильтрами (вид сзади)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Место нанесения пломбирующей наклейки

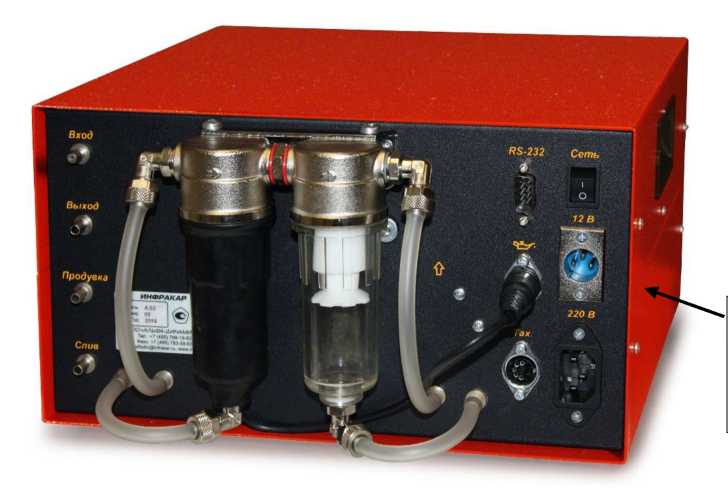

Рисунок 7 - Общий вид газоанализаторов ИНФРАКАР А и газоанализаторов с индексом «Л» в наименовании модификации (вид сзади)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 8 - Общий вид газоанализаторов ИНФРАКАР с индексом «Ф» в наименовании модификации (вид сзади)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Место нанесения пломбирующей наклейки

Рисунок 9 - Общий вид газоанализаторов ИНФРАКАР с дополнительным USB разъемом (вид сзади)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Место нане-

сения пломбирующей наклейки

Рисунок 10 - Общий вид газоанализаторов ИНФРАКАР в экспортном исполнении (вид сзади)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 11 - Общий вид типовой идентификационной таблички и место нанесения знака утверждения типа для газоанализаторов производства ООО «Альфа-динамика»

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 12 - Общий вид типовой идентификационной таблички и место нанесения знака утверждения типа для газоанализаторов производства ИП Кулёмин Андрей Владимирович.

Программное обеспечение

Для работы с газоанализаторами применяется встроенное программное обеспечение (далее - ПО), которое—устанавливается в микроконтроллер газоанализаторов. ПО служит для управления функциональными возможностями газоанализаторов, проведения измерений, обработки и отображения результатов измерений.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Защита ПО соответствует уровню «высокий» по Р 50.2.077-2014

Идентификационные данные программного обеспечения приведены в таблицах 2 - 4.

Таблица 2 -

обеспечения

данные

Модификация

ИНФРАКАР 08

ИНФРАКАР 10, ИНФРАКАР 12,

ИНФРАКАР 14, ИНФРАКАР А

Идентификационное наименование ПО

08

10

Номер версии (идентификационный номер) ПО, не ниже

8.23

10.31

Цифровой идентификатор ПО

dE12

dE12

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-16

Таблица 3 - Идентификационные данные программного обеспечения

Модификация

ИНФРАКАР М1

ИНФРАКАР М2

Идентификационное наименование ПО

1

2

Номер версии (идентификационный номер) ПО, не ниже

1.59

2.59

Цифровой идентификатор ПО

AC16

AC16

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-16

Таблица 4 -

обеспечения

данные

Модификация

ИНФРАКАР М3, ИНФРАКАР М3-7, ИНФРАКАР М4

ИНФРАКАР 5М2, ИНФРАКАР 5М3, ИНФРАКАР 5М4

Идентификационное наименование ПО

3

5

Номер версии (идентификационный номер) ПО, не ниже

3.59

5.24

Цифровой идентификатор ПО

AC16

C57AFECA

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-32

Метрологические и технические характеристики

Таблица 5 - Метрологические характеристики

Модификация

Измеряемый компонент

Диапазон измерений

Пределы допускаемой погрешности

абсолютной

относительной,

%

ИНФРАКАР 08

ИНФРАКАР 10

СО

от 0 до 3,3 % включ. св. 3,3 до 7,0 % включ.

±0,2 %

±6

СН в пересчете на гексан (СбН14)

от 0 до 333 млн-1 включ. св. 333 до 3000 млн-1 включ.

±20 млн-1

±6

ИНФРАКАР 12

СО

от 0 до 4 % включ. св. 4 до 7 % включ.

±0,2 %

±5

СН в пересчете на гексан (СбН14)

от 0 до 400 млн-1 включ. св. 400 до 3000 млн-1 включ.

±20 млн-1

±5

ИНФРАКАР 14 ИНФРАКАР А

СО

от 0 до 5 % включ. св. 5 до 10 % включ.

±0,25 %

±5

СН в пересчете на гексан (СбН14)

от 0 до 5000 млн-1 включ. св. 5000 до 10000 млн-1 включ.

±250 млн-1

±5

Частота вращения коленчатого вала1)

от 0 до 10000 об/мин

±250 об/мин

ИНФРАКАР М1

СО

от 0 до 3,3 % включ. св. 3,3 до 7,0 % включ.

±0,2 %

±6

СН в пересчете на гексан (СбН14)

от 0 до 333 млн-1 включ. св. 333 до 3000 млн-1 включ.

±20 млн-1

±6

СО2

от 0 до 16 %

±1 %

-

О2

от 0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

±0,2 %

±6

ИНФРАКАР М2

ИНФРАКАР 5М2

СО

от 0 до 1,5 % включ. св. 1,5 до 5 % включ.

±0,06 %

±4

СН в пересчете на гексан (СбН14)

от 0 до 300 млн-1 включ. св. 300 до 2000 млн-1 включ.

±12 млн-1

±5

СО2

от 0 до 12,5 % включ. св. 12,5 до 16,0 % включ.

±0,5 %

±4

О2

от 0 до 2,5 % включ. св. 2,5 до 21,0 % включ.

±0,1 %

±4

Модификация

Измеряемый компонент

Диапазон измерений

Пределы допускаемой погрешности

абсолютной

относи

тельной, %

ИНФРАКАР М32)

ИНФРАКАР 5М32)

СО

от 0 до 1 % включ. св. 1 до 5 % включ.

±0,03 %

±3

СН в пересчете на гексан (СбН14)

от 0 до 200 млн-1 включ. св. 200 до 2000 млн-1 включ.

±10 млн-1

±5

СО2

от 0 до 12,5 % включ. св. 12,5 до 16,0 % включ.

±0,5 %

±4

О2

от 0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

±0,1 %

±3

ИНФРАКАР МЗ-72)

СО

от 0 до 1 % включ. св. 1 до 7 % включ.

±0,03 %

±3

СН в пересчете на гексан (СбН14)

от 0 до 200 млн-1 включ. св. 200 до 3000 млн-1 включ.

±10 млн-1

±5

СО2

от 0 до 12,5 % включ. св. 12,5 до 16,0 % включ.

±0,5 %

±4

О2

от 0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

±0,1 %

±3

ИНФРАКАР М42)

ИНФРАКАР 5М42)

СО

от 0 до 0,6 % включ. св. 0,6 до 5 % включ.

±0,02 %

±3

СН в пересчете на гексан (СбН14)

от 0 до 133 млн-1 включ. св. 133 до 2000 млн-1 включ.

±4 млн-1

±3

СО2

от 0 до 10% включ. св. 10% до 16 % включ.

±0,3 %

±3

О2

от 0 до 3,3 % включ. св. 3,3 до 21,0 % включ.

±0,1 %

±3

ИНФРАКАР 5М2

ИНФРАКАР 5М3

ИНФРАКАР 5М4

NOx

от 0 до 1000 млн-1 включ. св. 1000 до 5000 млн-1 включ.

±50 млн-1

±5

Все модификации газоанализаторов с индексом Т

Температура масла

от 0 до +125 °С

±2 °С

Все модификации газоанализаторов за исключением ИНФРАКАР 14 ИНФРАКАР А

Частота вращения коленчатого вала1)

от 0 до 1200 об/мин включ. св. 1200 до 9000 об/мин включ.

±30 об/мин

±2,5

1) Измерение частоты вращения коленчатого вала доступно только для модификаций, в полном наименовании которых отсутствует индекс «Н»

2) Газоанализаторы данной модификации по метрологическим характеристикам измеряемых компонентов соответствуют обязательным метрологическим требованиям, установленным приказом Министерства промышленности и торговли Российской Федерации от 6 декабря 2011 г. № 1677

Таблица 6 - Основные технические

Наименование характеристики

Значение

Параметры электрического питания:

;;0+;;-33

- напряжение переменного тока, В

- частота переменного тока, Гц

50±1

- напряжение постоянного тока, В

от 9 до 16

- напряжение постоянного тока с применением адаптера (9-36)/12 В, В

от 9 до 36

Потребляемая мощность, В^А, не более

40

Габаритные размеры измерительного блока, мм, не более:

- высота

180

- ширина

310

- длина

370

Масса измерительного блока, кг, не более

8

Время выхода на режим, мин, не более (при температуре окружающей среды +20 °С)

30

Время установления показаний T0,9 для каналов СО, СО;, СН, О;. NOx, с, не более

30

Условия эксплуатации:

- температура окружающей среды, °С

от 0 до +40

- относительная влажность, %, не более

85

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится на идентификационную табличку на задней панели газоанализаторов и на титульный лист паспорта.

Комплектность средства измерений

Таблица 7 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Измерительный блок

1 шт.

Зонд газозаборный1)

1 шт.

Зонд газозаборный А;) 3)

1 шт.

Зонд газозаборный Б;) 4)

1 шт.

Фильтр на пробозаборную трубку1)

1 шт.

Кабель питания на 12 В

1 шт.

Адаптер (9-36)/12 В

по заказу

Кабель питания на 220 В

1 шт.

Датчик тахометра с кабелем5)

1 шт.

Датчик для измерения температуры масла6)

1 шт.

Пробозаборная трубка (5±0,2 м)7)

1 шт

Трубка для сброса конденсата (0,1±0,02 м)

1 шт

Термошланг

по заказу

Пробоотборное устройство

по заказу

ВИОД-А

по заказу

Наименование

Обозначение

Количество

Комплект запасных частей и принадлежностей:

  • - фильтр № 1 для газоанализатора8)

  • - фильтрующий элемент 5 мкм9)

  • - фильтрующий элемент 25 мкм9)

-

5 шт.10)

5 шт.10)

5 шт.10)

Диск или иной носитель информации с программным обеспечением для работы газоанализатора с ПК

по заказу

Кабель для связи с ПК11)

-

по заказу

Руководство по эксплуатации совмещённое с паспортом

ВЕРА.413311.000 РЭ

1 экз.

Методика поверки

МП-130/11-2019

1 экз.

  • 1)  Для всех модификаций газоанализаторов за исключением модификаций ИНФРАКАР А и модификаций газоанализаторов с индексом «Л»

  • 2) Для модификаций ИНФРАКАР А и модификаций газоанализаторов с индексом «Л»

  • 3) Для забора пробы из-под воды - от среза выхлопной трубы, опущенной в воду

  • 4) Для забора пробы из дейдвудного отверстия

  • 5) Только для модификаций газоанализаторов без индекса «Н»

  • 6) Только для модификаций газоанализаторов с индексом «Т»

  • 7) По отдельному заказу потребителя длина пробозаборной трубки может быть увеличена

  • 8)  Для всех модификаций газоанализаторов, за исключением модификаций ИНФРАКАР А и модификаций газоанализаторов с индексами «Л», «Ф»

  • 9) Для модификаций ИНФРАКАР А, модификаций газоанализаторов с индексами «Л», «Ф»

  • 10) По отдельном заказу потребителя количество может быть увеличено

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования измерения

Государственная поверочная схема для средств измерений содержания в газовых и газоконденсатных средах, утверждённая приказом Росстандарта от № 2664

ГОСТ 33997-2016 Колесные транспортные средства. Требования к в эксплуатации и методы проверки

к средству

компонентов

14.12.2018 г.

безопасности

Приказ Министерства промышленности и торговли Российской Федерации от 6 декабря 2011 г. № 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня»

ВЕРА.413311.000 ТУ Газоанализаторы ИНФРАКАР. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Альфа-динамика»

(ООО «Альфа-динамика»)

ИНН 7701362153

Юридический адрес: 105082, г. Москва, вн. тер. г. муниципальный округ Басманный, пер. Рубцов, д.4, помещ. 3/П

Изготовитель

Общество с ограниченной ответственностью «Альфа-динамика»

(ООО «Альфа-динамика»)

ИНН 7701362153

Юридический адрес: 105082, г. Москва, вн. тер. г. муниципальный округ Басманный, пер. Рубцов, д.4, помещ. 3/П

Телефон: +7 (495) 799-19-83

Web-сайт: http://www.infracar.ru/

Е-mail: alfadin@infrakar.ru

Индивидуальный предприниматель Кулёмин Андрей Владимирович, г. Москва ИНН 773300668180

Адрес: 125481 г. Москва, ул. Свободы, д. 83к4, кв. 51

Телефон: +7 (977) 705-52-21

E-mail: ipkulemin@mail.ru

Испытательные центры

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»

(ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 274-01-01

E-mail: info@prommashtest.ru

Аттестат аккредитации ООО «ПРОММАШ ТЕСТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312126 от 12.04.2017 г.

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

(ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

1

- любая модификация газоанализаторов (кроме ИНФРАКАР 08) может иметь в наименовании индекс «Т», что означает наличие возможности измерения температуры масла двигателя;

- любая модификация (кроме ИНФРАКАР 08) может иметь в наименовании индекс «.01» или «.02», что означает отсутствие или наличие принтера соответственно. Модификация ИНФРАКАР 08 имеет в наименовании только индекс «.01»;

  • - модификации ИНФРАКАР А и модификации, в наименования которых присутствует индекс «Л» (за исключением модификаций ИНФРАКАР 08, ИНФРАКАР 14), предназначены для измерения состава отработавших газов двигателей маломерных судов и других плавучих средств с двигателями внутреннего сгорания, с возможностью отбора пробы из выхлопной трубы, направленной в воду.

  • - в модификациях газоанализаторов ИНФРАКАР А и модификациях, в наименовании которых присутствует индекс «Ф» или «Л», на задней панели измерительного блока устанавливаются фильтры со сменными фильтрующими элементами.

2

- возможность измерения частоты вращения коленчатого вала двигателя доступна для всех модификаций газоанализаторов, кроме имеющих в наименовании индекс «Н» Примечание - Индексы указываются сразу после названия основной модификации без пробелов в порядке: «Т», «.01(или .02)», «Л (или Ф)», «Н».

Для предотвращения несанкционированного доступа на стык боковых панелей газоанализаторов наносится пломбирующая наклейка.

Общий вид газоанализаторов, а также места пломбирования приведены на рисунках 1 - 10. Дизайн передней и задней панели, цвет надписей и расположение штуцеров, фильтров и разъемов на задней панели могут не совпадать в точности с представленными на рисунках 1 - 10.

Общий вид типовых идентификационных табличек и места нанесения знака утверждения типа приведены на рисунках 11 и 12. Минимальный объем информации, указываемой на идентификационной табличке, составляет: товарный знак изготовителя, модификация, номер, год выпуска, краткое наименование производителя, информационные знаки о прохождении обязательных и добровольных процедур (знак утверждения типа и т.п.). Идентификационная табличка может быть дополнена иными сведениями, требуемыми действующим законодательством или заказчиком.




№ п/п

Наименование типа

Обозначение типа

1

1.

Дымомеры

ИНФРАКАР Д

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от                     2025 г. № _^___

Сведения об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях) причина внесения изменений

Регистрационный

номер в ФИФ

4

81790-21

Изготовитель

Отменяемые сведения

5

Устанавливаемые сведения

6

Правообладатель

Заявитель

Общество с ограниченной ответственностью «Альфа-динамика» (ООО «Альфа-динамика») Адрес:105066, г.

Москва, ул. Новорязанская, д. 38, подвал П IV к Д Телефон: +7 (495) 799-19-83 Web-сайт: http://www.infracar .ru/ E-mail: alfadin@infrakar.ru

Индивидуальный

Общество с ограниченной ответственностью «Альфа-динамика»

(ООО «Альфа-динамика»)

Юридический адрес: 105082, г. Москва, вн.тер.г. муниципальный округ Басманный, пер. Рубцов, д.4, помещ. 3/П

Телефон: +7 (495) 799-19-83 Web-сайт: http://www.infracar.r u/

E-mail: alfadin@infrakar.ru Индивидуальный

Отменяемые сведения

7

Устанавливаемые сведения 8

Общество с

Общество с

ограниченной

ограниченной

ответственностью

ответственностью

«Альфа-

динамика» (ООО

«Альфа-динамика»), г. Москва

«Альфа-динамика»

(ООО «Альфа-динамика»)

Юридический адрес:

105082, г. Москва,

вн.тер.г.

муниципальный округ Басманный, пер. Рубцов, д.4, помещ. 3/П

Общество с ограниченной ответственностью «Альфа-динамика» (ООО «Альфа-динамика»), г. Москва

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Газоанализаторы

ИНФРАКАР

78830-20

предприниматель Кулёмин Андрей Владимирович, г.

Москва

Адрес: 125481 г. Москва, ул. Свободы, д. 83к4, кв. 51

Телефон: +7 (977) 705-52-21

E-mail: ipkulemin@mail.ru Общество с ограниченной ответственностью «Альфа-динамика» (ООО «Альфа-динамика») Адрес:105066, г. Москва, ул.

Новорязанская, д. 38, подвал П IV К Д

Телефон: +7 (495) 799-19-83

E-mail: alradin@inrrakar.ru Индивидуальный предприниматель Кулёмин Андрей Владимирович, г.

Москва

Адрес: 125481 г. Москва, ул. Свободы, д. 83к4, кв. 51 Телефон: +7 (977) 705-52-21

E-mail: ipkulemin@mail.ru

предприниматель Кулёмин Андрей Владимирович, г. Москва Адрес: 125481 г. Москва, ул.

Свободы, д. 83к4, кв. 51 Телефон: +7 (977) 705-52-21 E-mail: ipkulemin@mail. ru Общество с ограниченной ответственностью «Альфа-динамика» (ООО «Альфа-динамика») Юридический адрес: 105082, г. Москва, вн. тер.

г. муниципальный округ Басманный, пер. Рубцов, д.4, помещ. 3/П Телефон: +7 (495) 799-19-83 Web-сайт: http://www.infracar.r u/

Е-mail: alfadin@infrakar.ru Индивидуальный предприниматель Кулёмин Андрей Владимирович, г. Москва Адрес: 125481 г. Москва, ул.

Свободы, д. 83к4, кв. 51 Телефон: +7 (977)

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Общество с ограниченной ответственностью «Альфа-динамика» (ООО «Альфа-динамика») Юридический адрес: 105082, г. Москва, вн.тер.

г. муниципальный округ Басманный, пер. Рубцов, д.4, помещ. 3/П

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Общество с ограниченной ответственностью «Альфа-динамика» (ООО «Альфа-динамика»), г. Москва

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Дефектоскопы ультразвуковые

«ЭХО-ПУЛЬС» УД2-105Т

46863-11

Закрытое акционерное общество «Фирма ТВЕМА» (ЗАО «Фирма ТВЕМА») Адрес: 119602, Москва, ул.

г.

Новолесная, д.18, корп.3 Телефон: (495) 641-24-09 Факс: (495) 64124-09 Сайт: www.tvema.ru Адрес электронной почты: tvema@tvema.ru

705-52-21 E-mail: ipkulemin@mail. ru Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА») Юридический адрес: 107140, г. Москва, вн. тер. г. Муниципальный Округ Красносельский, ул. Русаковская, д.13, стр. 5 Телефон/факс: (495) 230-30-26

Сайт: www.tvema.ru E-mail: tvema@tvema.ru

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Акционерное общество «Фирма ТВЕМА» (АО «Фирма ТВЕМА»), г. Москва

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

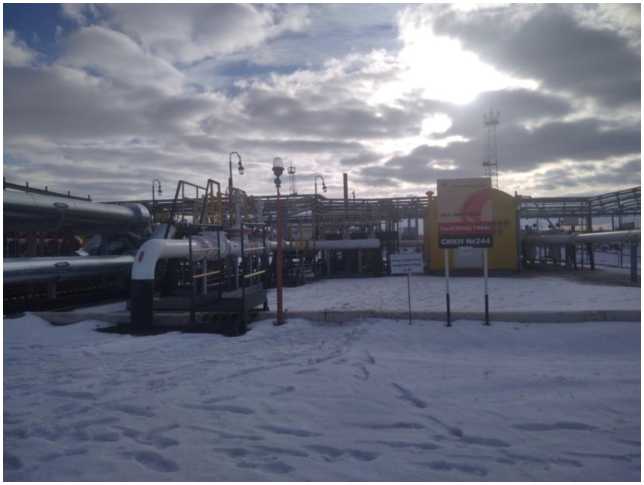

Система измерений количества и показателей качества нефти №244 на ПСП «Кротовка» АО «Оренбургнефть»

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

82347-21

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru
Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Акционерное общество «Оренбургнефть» (АО

«Оренбургнефть»

Адрес юридического лица: 461046, Оренбургская область, г. Бузулук, ул. Магистральная, зд. 2

Телефон: 8

(35342) 7-36-70, 8

(35342) 7-70-80

E-mail:

Общество с ограниченной ответственностью «ННК-Оренбургнефтегаз»

(ООО «ННК-

Оренбургнефтегаз»)

Юридический адрес:

461040,

Оренбургская обл., г. Бузулук, ул. Кирова, двлд. 88

Общество с ограниченной ответственностью «ННК-Оренбургнефть» (ООО «ННК-Оренбургнефть»), Оренбургская обл., г. Бузулук

orenburgneft@ros

neft.ru

5.

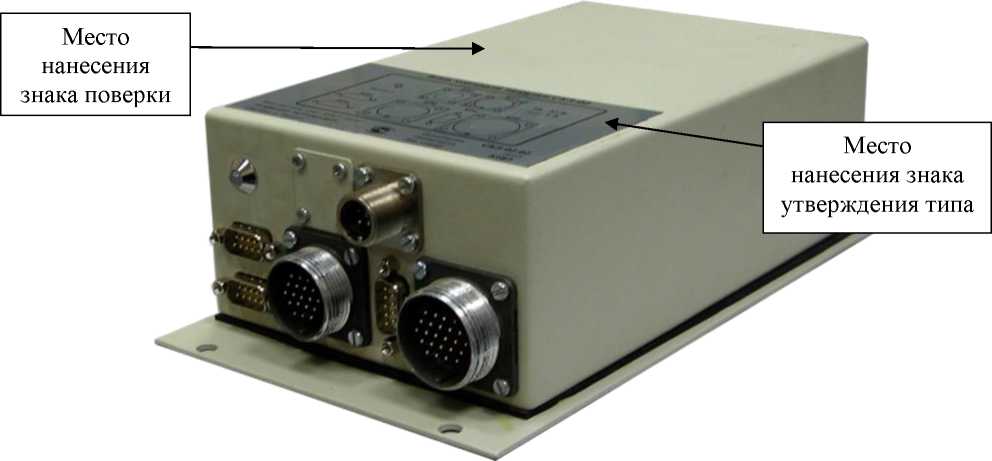

Блоки контроля загрузки

СКЗ-02

51540-20

Адрес: 107078, г.

Москва, Докучаев переулок, д. 3 стр.

1, э мансарда, пом

I, ком 14

Адрес юридического лица: 119311, г.

Москва, пр-кт

Вернадского, д. 6, помещ. 509

Акционерное общество «ВИСТ Групп» (АО «ВИСТ Групп»), г. Москва




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _^1 »            2025 г. №

Лист № 1

Всего листов 5

Регистрационный № 46863-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дефектоскопы ультразвуковые «ЭХО-ПУЛЬС» УД2-105Т Назначение средства измерений

Дефектоскопы ультразвуковые «ЭХО-ПУЛЬС» УД2-105Т (далее по тексту -дефектоскопы) предназначены для обнаружения дефектов типа нарушения сплошности материалов, полуфабрикатов, готовых изделий, в том числе, рельсов всех типов, узлов и деталей подвижного состава железнодорожного транспорта, для измерения координат их залегания при контактном способе ввода ультразвуковых колебаний.

Область применения дефектоскопов - неразрушающий контроль материалов, полуфабрикатов, готовых изделий.

Описание средства измерений

Принцип работы дефектоскопов основан на способности ультразвуковых колебаний (УЗК), распространяющихся в виде волнового процесса, отражаться от несплошностей и физически неоднородных включений в контролируемом объекте. Излучателями и приемниками УЗК служат пьезоэлектрические преобразователи (ПЭП).

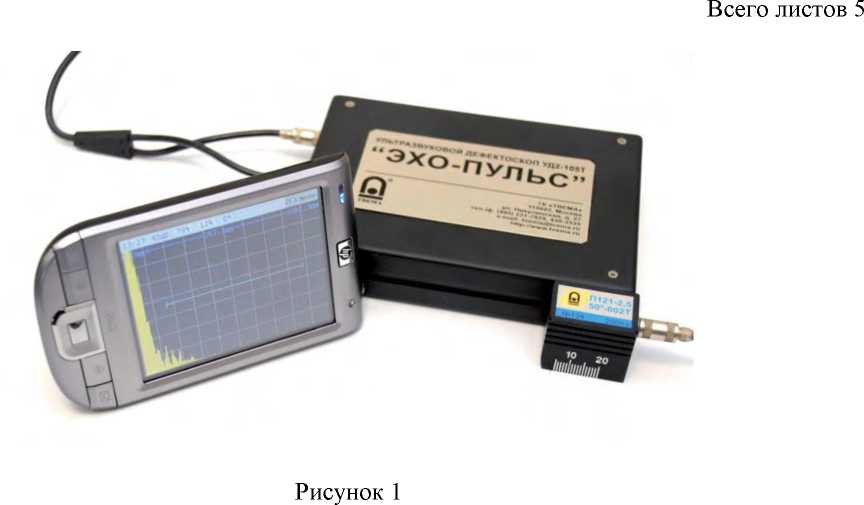

Дефектоскопы ультразвуковые «ЭХО-ПУЛЬС» УД2-105Т представляют собой одноканальные устройства для ультразвукового неразрушающего контроля при контактном способе ввода ультразвуковых колебаний.

Блок электронный дефектоскопов «ЭХО-ПУЛЬС» УД2-105Т предназначен для формирования электрических импульсов возбуждения пьезоэлемента ПЭП, усиления принятых ПЭП отраженных от дефектов и других отражателей сигналов, их предварительной обработки и передачи информации в отображающее устройство по кабельному или беспроводному соединению. Фотография общего вида дефектоскопов представлена на рисунке 1.

Лист № 2

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

В качестве устройства

отображения может выступать любое устройство, поддерживающее соединения по протоколам RS-232 или Bluetooth (миниатюрные карманные компьютеры Pocket PC, планшетные компьютеры, ноутбуки), на которые установлено соответствующее программное обеспечение (ПО).

Программное обеспечение

ПО выполняет следующие функции:

  • - установка рабочих параметров и режимов работы дефектоскопа;

  • - цифровую фильтрацию;

  • - вывод сигналов на экран отображающего устройства в реальном режиме времени;

  • - измерение амплитуд сигналов от дефектов и координат их залегания;

  • - сохранение данных выходных сигналов (развертки типа А) в файле и чтение их из файла;

  • - накопление сигнала;

  • - формирование адаптивного порога;

  • - автоматическую сигнализацию наличия дефекта;

  • - перенос данных контроля в другие приложения;

  • - корректировку режимов отображения данных.

Идентификационные признаки ПО дефектоскопа соответствуют данным, приведенным в таблице 1.

Таблица 1 -

ПО

Наименовани е ПО

Идентификационное наименование

ПО

Номер версии (идентификаци

онный номер)

ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора

ПО

Эхо-Пульс

EchoPuls

1.0.0.14

02E6CD01

CRC32

Погрешность, вносимая ПО в точность определения пределов допускаемого значения абсолютной погрешности измерения координат отражателя в контрольном образце №2 из комплекта КОУ-2, не превышает ±0,001 мм.

Защита программного обеспечения дефектоскопа от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2

Наименование характеристик

Значение

Амплитуда колебаний электрических импульсов генератора импульсов возбуждения, В............................................................................

130 ± 20

Пределы допускаемого значения абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника в нижеуказанных диапазонах, дБ, не более:

- от 0 до 61 дБ................................................................................

±1

- от 62 до 70 дБ..............................................................................

±2

- от 71 до 80 дБ.............................................................................

±3

Диапазон измерения временных интервалов, мкс.................................

0 - 500

Пределы допускаемого значения абсолютной погрешности измерения временных интервалов, мкс, не более.................................................

±0,1

Временная нестабильность чувствительности дефектоскопа за 8 часов работы, %, не более........................................................................

+5

Пределы допускаемого значения абсолютной погрешности измерения координат отражателя в контрольном образце №2 из комплекта КОУ-2, мм, не более......................................................................................

±2

Запас чувствительности, дБ, не менее для ПЭП:

- П121-2,5-40................................................................................

35

- П121-2,5-50................................................................................

30

- П121-2,5-70................................................................................

25

- П112-2,5.....................................................................................

40

Отклонение угла ввода от номинального значения, градусов, не более:

- для ПЭП с номинальным значением угла ввода до 60 градусов................

± 3

- для ПЭП с номинальным значением угла ввода 60 и более градусов..........

+1/-4

Отклонение эффективной частоты ПЭП от номинального значения, %, не более...........................................................................................

10

Отношение сигнал/шум, измеренное по контрольному образцу №2 из комплекта КОУ-2, дБ, не менее для ПЭП:

- П121-2,5-40................................................................................

20

- П121-2,5-50................................................................................

18

- П121-2,5-70................................................................................

18

- П112-2,5.....................................................................................

22

Габаритные размеры блока электронного, мм, не более...........................

127х95х25

Масса блока электронного, г, не более...............................................

250

Время непрерывной работы при проведении контроля, ч, не менее............

8

Средний срок службы, лет, не менее...................................................

8

Питание блока электронного дефектоскопа от встроенной LI-ION аккумуляторной батареи:

- напряжение, В.............................................................................

10±1

- номинальный потребляемый ток, мА, не более.....................................

200

Условия эксплуатации:

- температура окружающего воздуха, °С...............................................

- 40 до + 50

- относительная влажность воздуха, %, не более....................................

80 при t =

+25°С

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель блока электронного дефектоскопа методом шелкографии или фотохимическим методом, а также на титульный лист формуляра печатным способом.

Комплектность средства измерений

Таблица 3

п.п.

Обозначение изделия

Наименование изделия

Кол-во

1

ВДМА.663500.129

Электронный блок дефектоскопа

1

2

Персональный компьютер типа Pocket PC*

1

3

Преобразователи ультразвуковые**:

П121-2,5-40

1

П121-2,5-50

1

П121-2,5-70

1

П112-2,5

1

4

Зарядное устройство электронного блока

1

5

Программное обеспечение

1

6

ВДМА.663500.129РЭ

Руководство по эксплуатации (включая методику поверки)

1

7

ВДМА.663500.129ФО

Формуляр

1

* - по требованию заказчика возможна поставка персонального компьютера в промышленном исполнении;

** - количество и типы поставляемых ПЭП согласуются с Заказчиком

Сведения о методиках (методах) измерений

Используется для прямых измерений в соответствии с методиками приведенными в Руководстве по эксплуатации «Дефектоскоп ультразвуковой «ЭХО-ПУЛЬС» УД2-105Т. Руководство по эксплуатации. ВДМА.663500.129РЭ».

Нормативные документы, устанавливающие требования к средству измерений

Технические условия «Дефектоскоп ультразвуковой «ЭХО-ПУЛЬС» УД2-105Т. ВДМА.663500.129ТУ

Изготовитель

Акционерное общество «Фирма ТВЕМА»

(АО «Фирма ТВЕМА»)

ИНН 7707011088

Юридический адрес: 107140, г. Москва, вн. тер. г. Муниципальный Округ

Красносельский, ул. Русаковская, д.13, стр. 5 Телефон/факс: (495) 230-30-26 Сайт: www.tvema.ru E-mail: tvema@tvema.ru

Испытательный центр

Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации № 30003-08 от 30.12.2008

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: (495) 437-56-33, факс: (495) 437-31-47

E-mail: vniiofi@vniiofi.ru




Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

21 августа 2025 г.

1734

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению, к настоящему приказу.

  • 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________________________




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »   август^_ 2025 г. №   1_34

Лист № 1

Всего листов 5

нефти № 244

Регистрационный № 82347-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества на ПСП «Кротовка» АО «Оренбургнефть»

Назначение средства измерений Система измерений количества и показателей качества на ПСП «Кротовка» АО «Оренбургнефть» (далее по тексту - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

нефти № 244

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти с применением турбинных преобразователей расхода и преобразователей плотности, выходные сигналы которых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

СИКН включает в себя: блок измерительных линий, блок измерений показателей качества нефти, трубопоршневую поверочную установку, узел регулирования расхода и давления, блок подключения передвижной поверочной установки, систему сбора, обработки информации и управления, систему распределения электроэнергии.

В составе СИКН применены следующие средства измерений утвержденных типов:

  • - преобразователи расхода жидкости турбинные MVTM Dy 6'', тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под (далее по тексту - рег.) № 16128-10;

  • - преобразователи измерительные 644, рег. № 14683-09;

  • - термопреобразователи сопротивления платиновые серии 65, рег. № 22257-11;

  • - преобразователи давления измерительные модификации 3051TG и 3051CD, рег. № 14061-10;

  • - счетчик жидкости турбинный CRA/MRT 97, рег. № 22214-01;

  • - преобразователи плотности жидкости измерительные модели 7835, рег. № 15644-01;

  • - влагомер нефти поточный модели LC, рег. № 16308-97;

  • - влагомер нефти поточный УДВН-1пм, рег. № 14557-15;

  • - преобразователь плотности и вязкости жидкости измерительный модели 7829, рег. № 15642-06;

  • - комплексы измерительно-вычислительные сбора и обработки информации систем учета нефти и нефтепродуктов «OCTOPUS» («ОКТОПУС») (далее по тексту - ИВК), рег. № 22753-02;

  • - установка стационарная трубопоршневая поверочная «Прувер С-0,05», рег. № 26293-04;

  • - установка поверочная трубопоршневая двунаправленная OGSB, рег. № 62207-15;

  • - автоматизированное рабочее место (далее по тексту - АРМ) оператора;

В состав СИКН входят показывающие средства измерений утвержденного типа:

  • - манометры для местной индикации давления;

  • - термометры для местной индикации температуры.

В резерве СИКН находится: влагомер нефти поточный УДВН-1пм, рег. № 14557-05;

Вспомогательные устройства и технические средства:

  • - автоматические пробоотборники Clif Mock;

  • - фильтры тонкой очистки;

  • - запорная и регулирующая арматура с устройствами контроля протечек.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, обеспечена возможность пломбирования СИ в соответствии с МИ 3002-2006.

Нанесение знака поверки на СИКН не предусмотрено.

Заводской № 244 в виде цифрового обозначения, состоящего из арабских цифр, наносят печатным методом на информационную табличку, установленную на площадке СИКН, представленной на рисунке 1, а также на титульный лист инструкции по эксплуатации типографским способом.

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид СИКН с информационной табличкой.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПО ИВК

ПО АРМ оператора

Идентификационное наименование ПО

Formula.o

RateCalc

Номер версии (идентификационный номер) ПО

2.01

2.3.1.1

Цифровой идентификатор ПО

7DB6BFFF

B6D270DB

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и технические характеристики

Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений объемного расхода нефти по одной (двум) измерительным линиям*, м3

от 100 (200) до 300 (600)

Пределы допускаемой относительной погрешности, %:

  • - измерений массы брутто нефти

  • - измерений массы нетто нефти

±0,25

±0,35

* - указан максимальный диапазон измерений. Ф определяется при проведении поверки и не может пре измерений

актический диапазон измерений вышать максимальный диапазон

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефть, соответствующая техническому регламенту, национальному стандарту

Количество измерительных линий, шт.

3 (2 рабочие, 1 резервная)

Рабочий диапазон избыточного давления, МПа:

от 0,25 до 0,80

Диапазон температуры нефти, °C

от +5 до +28

Плотность нефти при 20 °С, кг/м3

от 760 до 820

Кинематическая вязкость нефти при 20 °С, мм2/с (сСт)

от 2 до 6

Давление насыщенных паров, кПа (мм рт.ст.), не более

66,7 (500)

Массовая доля воды, %, не более

0,5

Массовая концентрация хлористых солей, мг/дм3, не более

100

Массовая доля механических примесей, %, не более

0,05

Содержание свободного газа

не допускается

Режим работы СИКН

непрерывный

Параметры электрического питания:

  • - напряжение, В

  • - частота, Гц

380±38 (трехфазное);

220±22 (однофазное)

50±1

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура воздуха блока измерительных линий и ТПУ, °С

  • - температура воздуха в помещении БИК, °С

  • - температура воздуха в операторной, °С

  • - относительная влажность воздуха, %, не более

  • - атмосферное давление, кПа

от -40 до +40 от 0 до +40 от +15 до +25

80

от 86,0 до 106,7

Срок службы, лет, не менее

10

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.

Таблица 4 - Комплектность

Комплектность средства измерений

Комплектность СИКН приведена в таблице 4.

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 244 на ПСП «Кротовка» АО «Оренбургнефть», заводской № 244

1 шт.

Инструкция по эксплуатации

1 экз.

Сведения о методиках (методах) измерений

приведены документе МИ 49.50.11/82-023-6311012306-2023 «Методика измерений массового расхода и массы нефти системой измерения количества и показателей качества нефти № 244 ООО «ННК-Оренбургнефтегаз» на ПСП «Кротовка» (свидетельство об аттестации методики (метода) измерений № 462/RA.RU.311290-2015/2023). Регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2023.45578.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от перечня измерений, относящихся к сфере единства измерений»

Приказ Федерального агентства по

16 ноября 2020 г. № 1847 «Об утверждении государственного регулирования обеспечения

техническому регулированию и метрологии (Росстандарт) от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Правообладатель

Общество с ограниченной ответственностью «ННК-Оренбургнефтегаз»

(ООО «ННК-Оренбургнефтегаз»)

ИНН 5603048611

Юридический адрес: 461040, Оренбургская обл., г. Бузулук, ул. Кирова, двлд. 88

Изготовитель

Акционерное общество «Оренбургнефть» (АО «Оренбургнефть»)

ИНН 5612002469

г. Бузулук,

Адрес юридического лица:   461046, Оренбургская область,

ул. Магистральная, зд. 2

Телефон: 8 (35342) 7-36-70, 8 (35342) 7-70-80

E-mail: orenburgneft@rosneft.ru

Испытательный центр

расходометрии - филиал

«Всероссийский

Всероссийский научно-исследовательский институт Федерального государственного унитарного предприятия научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес юридического лица: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области»

(ФБУ «Самарский ЦСМ»)

Адрес юридического лица: 443013, г. Самара, проспект Карла Маркса, д. 134

Телефон(факс): 8 (846) 3360827

Web-сайт: http://samaragost.ru

E-mail: info@samaragost.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311281




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2’_   »            2025 г. №

Лист № 1

Всего листов 6

Регистрационный № 51540-20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки контроля загрузки СКЗ-02 Назначение средства измерений

Блоки контроля загрузки СКЗ-02 (далее - блоки) предназначены для измерений силы постоянного тока.

Описание средства измерений

Принцип действия блоков основан на преобразовании входного аналогового сигнала в цифровой с помощью аналого-цифрового преобразователя (АЦП) и отображении измеренного сигнала с помощью блока индикации БИ Р120 (интеллектуальной панели ИП-01), электронной панели приборов мобильного объекта или на персональном компьютере.

Конструктивно блоки выполнены в металлическом корпусе защищенного исполнения с разъемами для подключения внешних устройств (блока индикации БИ Р120 (интеллектуальной панели ИП-01)), персонального компьютера, питания, светодиодным индикатором «Контроль» (в зависимости от исполнения) и монтажной панелью для крепления. Внутри блока размещаются модуль центрального процессора и модуль ввода-вывода (МВВВН). Для подключения персонального компьютера и внешних устройств имеются стандартные интерфейсы RS-232, CAN.

Блоки выпускаются в исполнениях: СКЗ-02.01,  СКЗ-02.01.01,  СКЗ-02.01.02,

СКЗ-02.01.03, СКЗ-02.02 и СКЗ-02.03, отличающихся наличием блока индикации БИ Р120 (интеллектуальной панели ИП-01), наличием дополнительных функциональных модулей и комбинациями выходных разъемов.

Структура условного обозначения исполнений блоков:

CK3-02.[X].[Y]

Наименование

Индекс выбирается из ряда:

01 - наличие блока индикации БИ Р120 (интеллектуальной панели ИП-01);

02 - отсутствие блока индикации БИ Р120 (интеллектуальной панели ИП-01); на лицевой панели на месте разъема XP1 размещен светодиодный индикатор «Контроль»;

03 - отсутствие блока индикации БИ Р120 (интеллектуальной панели ИП-01), наличие модуля контроля давления в шинах МКДШ; разъем XS1 заменен на SMA розетку для подключения ВЧ-кабеля антенны ANT 433 BY-433-05; на лицевой панели на месте разъема XP1 размещен светодиодный индикатор «Контроль».

Индекс (используется только в комбинации с [X]=01):

01 - дополнительно укомплектован радионавигационным модулем РНБ;

02 - дополнительно укомплектован навигационным модулем НБ-* (где * -сочетание цифр от 0 до 9);

03 - посадочное место разъема XS1 изменено на D-образное отверстие; разъем XP2 изменен на 2РМ27Б24Ш1В1;

отсутствует индекс - вышеперечисленные дополнения отсутствуют.

На маркировочную табличку блоков наносится следующая информация: наименование типа, исполнение, шифр технических условий, заводской номер, наименование изготовителя, год изготовления, знак утверждения типа, параметры питания, обозначения разъемов для подключения внешних устройств.

Общий вид блоков с указанием мест нанесения знака поверки и знака утверждения типа сзади блоков с указанием места

представлен на рисунке 1. На рисунке 2 представлен вид пломбирования от несанкционированного доступа.

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид блоков с указанием мест нанесения знака поверки и знака утверждения типа

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Рисунок 2 - Вид сзади блоков с указанием места пломбирования от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) блоков предназначено для управления режимами работы и отображения измерительной информации с помощью блока индикации БИ Р120 и является метрологически значимым. Метрологические характеристики блоков нормированы с учетом влияния ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО блоков приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Наименование программного обеспечения

Встроенное (управляющее ПО)

Внешнее (программа инсталляции управляющего ПО)

Идентификационное наименование ПО

75xxx uni 1.4540.4617

SkzFlash.rar

Номер версии (идентификационный номер ПО)

1.4540.4617

2.1.0.0

Цифровой идентификатор ПО

b20c8e43fc96a4ea5a29afb8

4add9245

18bd25996cace8130

5fe0a47d01d1d67

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока, мА

от 4 до 20

Пределы допускаемой приведенной к верхнему пределу диапазона измерений основной погрешности измерений силы постоянного тока, %

±0,1

Пределы допускаемой приведенной к верхнему пределу диапазона измерений дополнительной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды в пределах рабочих условий измерений на каждые 10 °C, %

±0,1

Количество измерительных каналов

7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания от источника постоянного тока, В

от 18 до 32

Потребляемая мощность, Вт, не более

20

Габаритные размеры (длина^ширина^высота), мм, не более

255x140x75

Масса, кг, не более

2

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность воздуха при температуре окружающей среды +25 °С, %

от 50 до 80

Рабочие условия измерений:

- температура окружающей среды, °С

от -40 до +65

- относительная влажность воздуха при температуре окружающей среды +25 °С, %

до 98

Средняя наработка на отказ, ч

10000

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку блока.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Количество

Примечание

Блок контроля загрузки СКЗ-02

-

1 шт.

-

Блок индикации БИ Р120 (интеллектуальная панель ИП-01)

-

1 шт.

для CK3-02.01.Y

________Наименование_______

Ответные части разъемов в составе:

  • - розетка с кожухом 8805РС32ТВ

  • - розетка 2РМ27КПН24Г1В1

Обозначение

Количество

- розетка 2РМ24КПН19Г1В1

- розетка 2РМ14КПН4Г1В1

- розетка DB9-FA

- корпус DPT-9C

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Примечание

шт. шт.

шт.

шт.

шт.

шт.

- для СКЗ-02.01.01

- для СКЗ-02.01.03, СКЗ-02.02, СКЗ-02.03

  • - для CK3-02.01.Y,

СКЗ-02.02,

СК3-02.03

  • - для CK3-02.01.Y, СК3-02.02, СК3-02.03

  • - для CK3-02.01.Y, СК3-02.02, СК3-02.03

  • - для CK3-02.01.Y, СК3-02.02, СК3-02.03

Методика поверки____________

Внешнее         программное

обеспечение___________________

Руководство по эксплуатации Паспорт

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

ВГПМ.466453.001 РЭ

ВГПМ.466453.001 ПС

1 экз.

1 экз.

1 экз.

1 экз.

Приказ Росстандарта №1734 от 21.08.2025, https://oei-analitika.ru

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к блокам контроля загрузки СКЗ-02 ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4042-011-16771107-2011 Блок контроля загрузки СК3-02. Технические условия

Изготовитель

Акционерное общество «ВИСТ Групп»

(АО «ВИСТ Групп»)

ИНН 7708779588

Адрес юридического лица: 119311, г. Москва, пр-кт Вернадского, д. 6, помещ. 509 Телефоны: +7 (499) 759-46-40, +7 (499) 759-46-50

E-mail: info@vistgroup.ru

Web-сайт: www.vistgroup.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
