Р Е Е

к приказу Федерального агентства по техническому регулированию и метрологии от «__ »             2025 г. №

Сведения

об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа Федерального агентства 12 ноября 2018 г. № 2346, типа средства измерений, указанного в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока его действия.

• 2. Внести изменения в сведения об утвержденном типе средства измерений в части продления срока действия утвержденного типа средства измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

л                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2025 г. № 1736

Регистрационный № 47543-11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные «ВЗЛЕТ ПУ»

Установки поверочные «ВЗЛЕТ ПУ» (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового и/или объемного расхода жидкости.

Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи насосных агрегатов, гидравлического тракта, системы регулирования расхода жидкости и измерении расхода и количества жидкости в потоке, а также температуры и избыточного давления средствами измерений из состава установок.

Установки состоят из системы хранения и подготовки жидкости, насосной группы, гидравлического тракта, системы регулирования расхода жидкости, средств измерений массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, температуры и избыточного давления жидкости, а также измерительного аппаратно-программного комплекса (далее - ИАПК).

В качестве средств измерений массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости в составе установок могут применяться весовые устройства производства АО «Взлет» и/или весы неавтоматического действия специальные IND560 (регистрационный номер 73232-18), весы настольные IND (регистрационный номер 33647-06), устройства весоизмерительные 0938, 0948, 0958, Flexmount, Centerlign, SWC515 Pinmount (регистрационный номер 38071-08), весы технические WLC, WPT (регистрационный номер 61377-15) или датчики весоизмерительные тензорезисторные SLC610, RLC (регистрационный номер 55378-13), датчики весоизмерительные 71699-18), датчики 70202-18), датчики датчики

92683-24), датчики весоизмерительные тензорезисторные DE, PST (регистрационный номер 78875-20), датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB (регистрационный номер 77382-20), датчики весоизмерительные тензорезисторные Digital Load Cell (регистрационный номер 55634-19), датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column (регистрационный номер 55371-19), датчики весоизмерительные тензорезисторные Bend Beam (регистрационный номер 55198-19), датчики весоизмерительные тензорезисторные CL-YB-51-2 (регистрационный номер 92045-24), датчики весоизмерительные тензорезисторные SENSIQ® Weighbeam WB, SENSIQ® Weighbeam DWB (регистрационный номер 81554-21), мерники производства АО «Взлет», расходомеры (счетчики жидкости, расходомеры-счетчики жидкости, преобразователи массового и/или объемного расхода жидкости) производства АО «Взлет».

В качестве средств измерений температуры жидкости могут применяться: термопреобразователи с унифицированным выходным сигналом ТххУ-205 (регистрационный номер 68499-17); термопреобразователи с унифицированным выходным сигналом ТПУ-205 (регистрационный номер 78838-20); термопреобразователи с унифицированным выходным сигналом ТСМУ-Л, ТСПУ-Л, ТХАУ-Л, ТСМУ-ЛЕх, ТСПУ-Л-Ех, ТХАУ-Л-Ех (регистрационный номер 80155-20); термопреобразователи сопротивления ВЗЛЕТ ТПС (регистрационный номер 21278-11).

В качестве средств измерений избыточного давления жидкости могут применяться: преобразователи давления измерительные СДВ (регистрационный номер 28313-11); преобразователи давления измерительные DMP, DMD, DS, DMK, XACT, DM, DPS, HMP, HU (регистрационный номер 75925-19); датчики давления малогабаритные КОРУНД (регистрационный номер 47336-16).

Жидкость из системы хранения и подготовки подается с помощью насосной группы в гидравлический тракт установки, проходит через средства измерений температуры, давления, объемного и/или массового расхода жидкости (расходомеры) и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки жидкости или на весовое устройство (при его наличии) или на мерник (при его наличии).

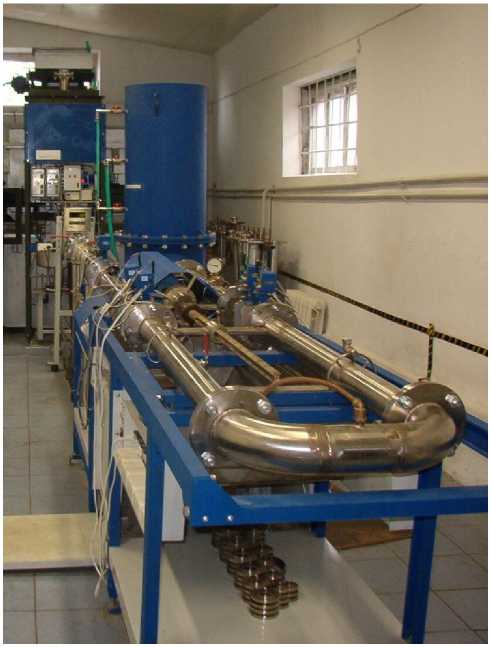

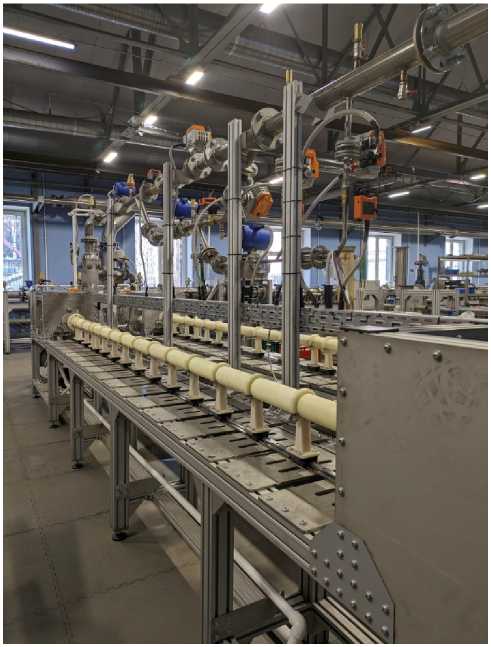

Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.

Рисунок 1 - Общий вид установок

Пломбировка установок осуществляется нанесением знака поверки давлением на свинцовые (пластиковые) пломбы и/или специальную мастику, которыми пломбируются средства измерений объемного и/или массового расхода жидкости, входящие в состав установки (в соответствии с документацией).

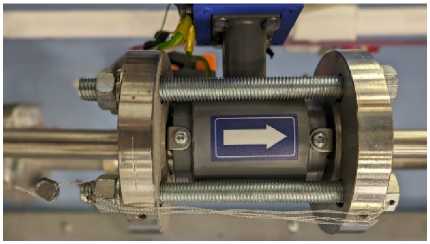

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на лицевой части коммутационного шкафа ИАПК и/или элемент гидравлического тракта (ресивер), методом шелкографии, термопечати, лазерной гравировки или металлографики.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение установок автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений, выполнения математической обработки результатов измерений, хранение и отображение базы данных с параметрами поверяемых и средств измерений установки, генерация отчётов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем измерений, управления и регулирования.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 -

¹⁾ - конкретное значение указано в паспорте на установку

Таблица 3 - Основные технические

Таблица 4 - Показатели надежности

наносится на маркировочную табличку, закрепленную на лицевой части коммутационного шкафа в виде наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ТУ 4213-046-44327050-00 (В46.00-00.00 ТУ) Установки поверочные «ВЗЛЕТ ПУ». Технические условия

Акционерное общество «Взлет» (АО «Взлет»)

ИНН 7826013976

Юридический адрес: 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ Телефон: +7 (800) 333-888-7 E-mail: mail@vzljot.ru

Всероссийский научно-исследовательский институт расходометрии Федерального государственного унитарного предприятия научно-исследовательский институт метрологии им.

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр.,

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» августа 2025 г. № 1736

Регистрационный № 63008-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы автономные ударных и вибрационных воздействий АДМВ-08

Регистратор автономный ударных и вибрационных воздействий АДМВ-08 (далее -АДМВ) предназначен для измерения ускорения при ударных и вибрационных процессах одновременно по трём осям с привязкой к реальному масштабу времени и записи результатов измерений.

Конструктивно АДМВ представляет собой герметичный прямоугольный корпус из алюминиевого сплава, внутри которого размещен пьезоэлектрический вибропреобразователь и электронный блок. На торцевых поверхностях закреплены соединитель USB, кнопка включения питания, индикаторы: включения питания (зеленый), разрядки батареи (красный) и превышения установленного порога срабатывания (жёлтый).

Принцип действия АДМВ основан на преобразовании сигнала, поступающего от встроенного трехкомпонентного вибропреобразователя при ударных и вибрационных воздействиях в низкоимпедансный сигнал напряжения, дальнейшей его оцифровки при помощи 16 разрядного АЦП и запись в память регистратора. Условием выполнения записи события является превышение заданного порога пиковым значением измеренного виброускорения. Объём внутренней памяти для хранения измеренных значений 512 МБ. АДМВ также регистрирует значение влажности и температуры окружающего воздуха.

Питание АДМВ осуществляется от встроенной литиевой батареи ER26500 (9000 мА-ч) напряжением 3,6 В или аналогичной. Время непрерывной работы АДМВ не менее 720 ч.

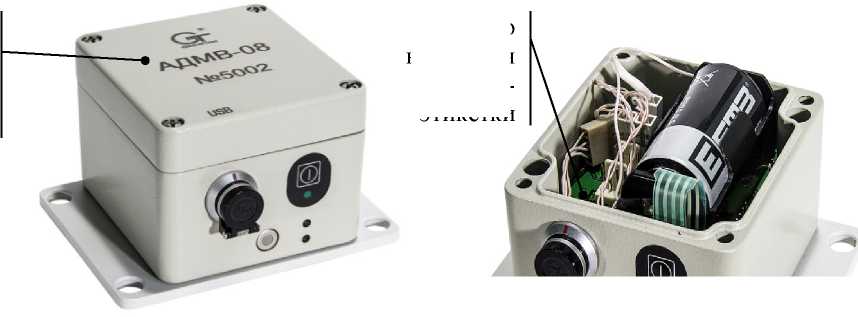

Внешний вид, расположение органов контроля и подключения АДМВ приведены на рисунке 1. Расположение батареи питания под съёмной крышкой приведено на рисунке 2. Пломба-этикетка устанавливается на крепежный винт платы. Все пространство под платой заливается герметиком типа Виксинт.

Нанесение знака поверки на АДМВ не предусмотрено. Маркировка, включая заводской номер, состоящий из арабских цифр, выполнена методом лазерной гравировки.

Место нанесения пломбы-этикетки

Место нанесения знака утверждения типа

Рисунок 1

Рисунок 2

Программное обеспечение (ПО) предназначено для установления режимов работы АДМВ и представления результатов измерений на экране ПЭВМ. Обмен данными осуществляется по интерфейсу USB. Метрологические характеристики АДМВ нормированы с учетом влияния на них ПО.

Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма CRС-32.

ПО

* - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.049ПС.

Метрологические и технические характеристики

Рабочие условия эксплуатации:

• - температура окружающего воздуха от минус 40 до плюс 60 °С;

• - относительная влажность воздуха до 95 % при 35 °С и более низких температурах, без конденсации влаги.

Гарантийный срок хранения с момента изготовления 42 месяца. Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.

наносится на верхнюю поверхность корпуса с помощью лазерной маркировки или с помощью самоклеющейся плёнки, а также на заглавный лист паспорта АБКЖ.431134.049ПС и руководства по эксплуатации АБКЖ.431134.049РЭ типографским способом.

Комплектность средства измерений

в руководстве по эксплуатации АБКЖ.431134.049РЭ «Регистратор автономный ударных и вибрационных воздействий АДМВ-08. Руководство по эксплуатации».

АБКЖ.431134.049ТУ Регистратор автономный ударных и вибрационных воздействий АДМВ-08. Технические условия

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») ИНН 5254021532

Адрес: 607185, г. Саров Нижегородской обл., ул. Павлика Морозова, д. 6 Телефон: (83130) 67777

Факс: (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Российский Федеральный ядерный центр - Всеросийский научно-исследовательский         институт         экспериментальной         физики»

(ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, г. Саров Нижегородской обл., пр. Мира, д. 37

Телефон: (83130) 22224, 22302, 22253

Факс: (83130) 22232

E-mail: shvn@olit.vniief.ru

Уникальный номер записи в реестре аккредитованных лиц № 30046-11
