Регистрационный № 72147-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Зейская ГЭС» предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной за установленные интервалы времени технологическим объектом, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее - ИИК), включающие в себя измерительные трансформаторы тока (далее - ТТ) трансформаторы напряжения (далее -ТН) и счетчики активной и реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2 - 5.

• 2- й уровень - информационно-вычислительный комплекс (далее - ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации времени ИСС, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (далее - АРМ) и программное обеспечение (далее - ПО) «Пирамида 2000».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, на котором, выполняется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации -участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов установленных форматов в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств и объектов измерений по группам точек поставки производится с сервера АИИС КУЭ настоящей системы.

АИИС КУЭ имеет систему обеспечения единого времени (далее - СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК, ИВК).

Синхронизация часов ИИК и ИВК с единым координированным временем обеспечивается устройством синхронизации времени ИСС, непрерывно сравнивающим собственную шкалу времени со шкалой всемирного координированного времени UTC по сигналам ГЛОНАСС/GPS.

Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени устройства синхронизации времени ИСС осуществляется периодически 1 раз в 1 час. Синхронизация шкалы времени сервера АИИС КУЭ со шкалой времени устройства синхронизации времени ИСС производится при наличии расхождения ± 1 с и более.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ, осуществляется во время сеанса связи со счетчиками. При расхождении шкалы времени счетчика от шкалы времени сервера АИИС КУЭ ±1 с и более, производится синхронизация шкалы времени счетчика, но не чаще одного раза в сутки.

Время (дата, часы, минуты, секунды) коррекции часов счетчика электрической энергии, сервера АИИС КУЭ отражаются в журналах событий. Факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчиков, и сервера АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.

Нанесение заводского номера на средство измерений не предусмотрено. Средству измерений присвоен заводской номер 001. Заводской номер указывается в формуляре АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

В АИИС КУЭ используется программное обеспечение (далее - ПО) «Пирамида 2000», метрологически значимая часть которого указана в таблице 1. В ПО «Пирамида 2000» реализована защита измерительной информации с помощью паролей и разграничения прав доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое средствами ПО.

Таблица 1 -

обеспечения

данные

Пределы допускаемой дополнительной абсолютной погрешности по электрической энергии, получаемой за счет математической обработки измерительной информации, поступающей от счетчиков, составляют 1 единицу младшего разряда измеренного значения.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2 - 5.

Таблица 2 - Состав измерительных каналов АИИС КУЭ

Примечания:

• 1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических характеристик.

• 2 Допускается замена УССВ на аналогичные утвержденного типа.

• 3 Допускается замена сервера без изменения, используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Примечания:

• 1. Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

• 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.

3 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от плюс 10 до плюс 35 °С.

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

• - журнал счетчика:

• - факты связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

• - факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• -  перерывы питания счетчика с фиксацией времени пропадания и восстановления.

• - журнал ИВК:

• - изменение значений результатов измерений;

• - изменение коэффициентов ТТ и ТН;

• - факт и величина синхронизации (коррекции) времени;

• - пропадание питания;

• - замена счетчика;

• - ввода расчетных коэффициентов измерительных каналов (коэффициентов трансформации измерительных трансформаторов тока и напряжения).

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - счетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки (испытательного блока);

• - сервера (серверных шкафов);

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - сервере (функция автоматизирована).

Возможность сбора информации:

• - о результатах измерений (функция автоматизирована);

• - о состоянии средств измерений.

Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

наносится на титульный лист паспорта на систему АИИС КУЭ типографским способом.

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Сведения о методиках (методах) измерений приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) филиала ПАО «РусГидро» - «Зейская ГЭС», аттестованном ООО ИИГ «КАРНЕОЛ», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314868

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

Акционерное общество Группа Компаний «Системы и Технологии»

(АО ГК «Системы и Технологии»)

Место нахождения: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8

Адрес юридического лица: 600014, Владимирская область, г. Владимир, ул. Лакина, д. 8А, помещение 27

ИНН 3327304235

Акционерное общество Группа Компаний «Системы и Технологии»

(АО ГК «Системы и Технологии»)

Место нахождения: 600014, Владимирская обл., г. Владимир, ул. Лакина, д. 8

Адрес юридического лица: 600014, Владимирская область, г. Владимир, ул. Лакина, д. 8А, помещение 27

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312308

В части вносимых изменений

Общество с ограниченной ответственностью ИНВЕСТИЦИОННОИНЖИНИРИНГОВАЯ ГРУППА «КАРНЕОЛ»

(ООО ИИГ «КАРНЕОЛ»)

ИНН 7456013961

Юридический адрес: 455038, Челябинская обл., г. Магнитогорск, пр-т Ленина, д. 124, офис 15

Адрес места осуществления деятельности: 455017, Челябинская обл., г. Магнитогорск, ул. Комсомольская, д. 130, стр.2, помещ. 1, нежилые помещ. 34, 38, 39, 41

Телефон: +7 (982) 282-82-82

E-mail: carneol@bk.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312601

Регистрационный № 80896-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ОАО «Сетевая компания» ЧЭС (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии и мощности, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи;

• 2- й уровень -устройство сбора и передачи данных (УСПД) и технические средства приема-передачи данных;

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер сбора данных (СД), сервер баз данных (БД), устройства синхронизации системного времени (УССВ), программное обеспечение (ПО) «Пирамида 2.0»

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счётчика электрической энергии. В счётчике мгновенные значения аналоговых сигналов без учета коэффициентов трансформации, преобразуются в цифровой сигнал. По мгновенным значениям силы и напряжения переменного тока в микропроцессоре счётчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:

• - активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;

• - средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Результаты измерений для каждого интервала измерения и 30-минутные данные коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВт^ч. цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на входы УСПД, где осуществляется преобразование измерительной информации с учетом коэффициентов трансформации ТТ и ТН, ее накопление, хранение и передача накопленных данных по выбранному ИВК каналу связи (проводные линии, GSM канал, сеть Ethernet), на верхний уровень системы.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности, формирование и хранение поступающей информации, оформление справочных и отчетных документов.

Сервер БД обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа средства измерений третьих лиц (предприятий потребителей, сетевых организаций, смежных субъектов ОРЭМ и др.), получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Передача информации во внешние программно-аппаратные комплексы потребителей, сбытовых организаций, АИИС КУЭ смежных субъектов на оптовом и розничном рынке электроэнергии осуществляется по электронной почте в виде xml-файлов формата 80020 в соответствии с регламентом.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ), включающей в себя два сервера точного времени (основной и резервный в холодном режиме), на основе ГЛОНАСС-приемника типа СТВ-01 (Регистрационный №86603-22), серверов сбора данных (СД), сервера управления (СУ), таймеры УСПД и счетчиков. Сравнение времени Сервера точного времени с таймером СУ выполняется каждый час, синхронизация производится при расхождении показаний таймеров на величину более ±1 с. Сервер управления осуществляет синхронизацию времени серверам СД с частотой 1 раз в час на величину менее ±1 с. Серверы СД, в свою очередь, синхронизируют УСПД и подключенные к ним счетчики электроэнергии.

Сличение времени таймера сервера СД с временем таймеров УСПД осуществляется при каждом сеансе связи, но не реже одного раза в сутки, корректировка времени сервером выполняется при расхождении времени таймеров счетчиков и УСПД на величину ±1 с.

Сличение времени таймеров счетчиков с временем УСПД (сервером СД) осуществляется один раз в сутки, корректировка времени часов счетчиков выполняется при достижении расхождения со временем таймера УСПД (сервером СД) ±1 с.

Журналы событий счетчиков, УСПД и сервера СД и СУ отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

Нанесение заводского номера на АИИС КУЭ не предусмотрено. АИИС КУЭ присвоен заводской номер 359118.10.2019. Заводской номер указывается в паспорте-формуляре на АИИС КУЭ. Сведения о форматах, способах и местах нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов АИИС КУЭ приведены в паспорте-формуляре на АИИС КУЭ.

В АИИС КУЭ используется программное обеспечение (ПО) «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения ____Идентификационные данные (признаки) Идентификационное наименование ПО______

Номер версии (идентификационный номер) ПО Цифровой идентификатор ПО (по MD5) Наименование программного модуля ПО:

BinaryPackControls.dll CheckDataIntegrity.dll ComIECFunctions.dll

ComModbusFunctions.dll

ComStdFunctions.dll

DateTimeProcessing.dll SafeValuesDataUpdate.dll

SimpleVerifyDataStatuses.dll SummaryCheckCRC .dll

ValuesDataProcessing.dll

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2,3,4.

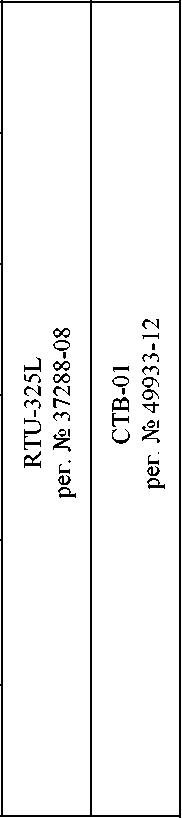

Таблица 2 - Состав ИК

ИК

Пределы допускаемой погрешности СОЕВ ±5 с Примечания:

• 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая).

• 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р=0,95.

• 3 Погрешность в рабочих условиях указана для тока 2 % от 1ном Cos ф = 0,8инд., W2%

Таблица 4 - Основные технические

ИК

Надежность системных решений:

• -    резервирование питания УСПД с помощью источника бесперебойного питания;

• -    резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте. Регистрация событий:

• -  в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекция времени в счетчике;

• -  журнал УСПД:

• - параметрирования;

• - пропадания напряжения.

Защищенность применяемых компонентов:

• -  механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клемников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД;

• - сервера БД;

• - защита информации на программном уровне;

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на УСПД;

• - установка пароля на сервер БД.

наносится на титульные листы эксплуатационной документации АИИС КУЭ.

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

таблицы 5

приведены в эксплуатационном документе РЭ.359118.10.2025. Часть 2. Раздел 4 «Методика измерений электрической энергии и мощности с использованием АИИС КУЭ».

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии ОАО «Сетевая компания» ЧЭС

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Филиал Акционерного общества «Сетевая компания» Чистопольские электрические сети

(Филиал АО «Сетевая компания» Чистопольские электрические сети)

ИНН 1655049111

Юридический адрес: 422980, Российская Федерация, Республика Татарстан,

г. Чистополь, ул. К. Маркса, 131

Телефон (факс): 8(84342) 5-27-00, 8(84342) 5-28-81

Е-mail: office@gridcom-rt.ru

Филиал Акционерного общества «Сетевая компания» Чистопольские электрические сети

(Филиал АО «Сетевая компания» Чистопольские электрические сети)

ИНН 1655049111

Адрес: 422980, Российская Федерация, Республика Татарстан, г. Чистополь,

ул. К. Маркса, 131

Телефон (факс): 8(84342) 5-27-00, 8(84342) 5-28-81

Е-mail: office@gridcom-rt.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан»

(ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 24

Телефон (факс): +7 (843) 291-08-33

E-mail: isp16@tatcsm.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310659

Регистрационный № 69595-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Ключевая (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер АУВП.411711.ФСК.РИК.008.08. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

СПО АИИС КУЭ ЕНЭС (Метроскоп) не оказывает влияния на метрологические характеристики АИИС КУЭ.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Таблица 2 - Состав

каналов АИИС КУЭ

Таблица 3 -

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с Пр имечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для coso 1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности Si(2)%p и 52%q для coso<1,0 нормируются от I2%.

• 2 Границы интервала допускаемой относительной погрешности ИК № i6 при измерении реактивной электрической энергии нормируются от Ii0%.

• 3 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Надежность системных решений:

• - резервирование питания УСПД

и устройства АВР;

• - резервирование каналов связи: передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Ключевая». Методика измерений аттестована ООО «ИЦ ЭАК», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311298.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных Основные положения

Публичное акционерное общество «Федеральная сетевая компания энергетической системы»

(ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д.31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639

ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

25 августа 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению, к настоящему приказу.

• 2.  Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

л                      *               \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

__^У_^_    2025 г. № ___

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

3

359118.10.2

019

электрические сети (Филиал АО «Сетевая

компания» Чистопольские

компания»

Чистопольские

Филиал

Акционерного общества «Сетевая

электрические

сети),

Республика

Татарстан,

г. Чистополь

Регистрационный № 81798-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 468 (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти.

При косвенном методе динамических измерений массу брутто нефти определяют с применением измерительных компонентов: преобразователей расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователя расхода, преобразователей температуры, давления, плотности поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу брутто нефти по реализованному в нем алгоритму.

Массу нетто нефти вычисляет комплекс измерительно-вычислительный как разность массы брутто нефти и массы балласта, используя результаты определения массовых долей воды, механических примесей и массовой концентрации хлористых солей в испытательной лаборатории.

СИКН имеет заводской № 01 (технологический № 468) и представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий, блока измерений показателей качества нефти, системы сбора и обработки информации. В вышеприведенные технологические блоки входят измерительные компоненты, по своему функционалу участвующие в измерениях массы брутто нефти, контроле и измерении параметров качества нефти, а также контроле технологических режимов работы СИКН.

Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

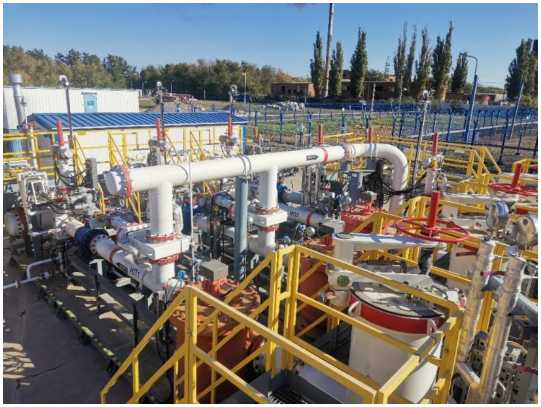

Общий вид СИКН представлен на рисунке 1.

Общий вид СИКН

Рисунок 1 -

В составе СИКН применены средства измерений утвержденных типов, которые указаны в таблице 1.

Таблица 1- Перечень средств измерений

В состав СИКН входят показывающие средства измерений давления и температуры.

СИКН обеспечивает выполнение следующих основных функций:

• - автоматические измерения объема нефти в рабочем диапазоне расхода;

• - автоматизированные измерения массы нефти косвенным методом динамических измерений в рабочем диапазоне расхода;

• - автоматические измерения температуры, давления (избыточное, дифференциальное), плотности, вязкости нефти объемной доли воды в нефти, массовой доли серы в нефти;

• - измерения температуры и давления нефти с применением показывающих средств измерений температуры и давления соответственно;

• - проведение контроля метрологических характеристик и поверки СЖ с применением трубопоршневой установки;

• - проведение контроля метрологических характеристик и поверки рабочих СЖ с применением СЖ, применяемого в качестве контрольного;

  потока, их индикацию

• - автоматический контроль параметров измеряемого

и сигнализацию нарушения установленных границ;

• - вычисление массы нетто нефти;

• - автоматическое регулирование расхода нефти через блок измерений показателей качества нефти для обеспечения требований ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

• - автоматический и ручной отбор проб;

• - защита информации от несанкционированного доступа;

• - регистрация и хранение результатов измерений, формирование отчетов.

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 2, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.

Пломбировка СИКН не предусмотрена.

Нанесение знака поверки на СИКН не предусмотрено.

Рисунок 2 - Информационная табличка СИКН

СИКН имеет программное обеспечение (ПО), реализованное в ИВК и в компьютерах автоматизированных рабочих мест (АРМ) оператора и обеспечивающее реализацию функций СИКН. ПО ИВК и АРМ оператора настроено для работы в СИКН и испытано. Идентификационные данные ПО ИВК указаны в таблице 2. ПО АРМ оператора не содержит метрологически значимой части.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность СИКН приведена в таблице 5.

Таблица 5 - Комплектность СИКН

приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерения количества и показателей качества нефти № 468 ПСП ООО «Тихорецк-Нафта», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2021.39174.

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п. 6.1.1

Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Акционерное общество «Черноморские магистральные нефтепроводы» (АО «Черномортранснефть»)

ИНН 2315072242

Адрес: 353911, Краснодарский край, г. Новороссийск, Шесхарис

Акционерное общество «Транснефть - Метрология»

(АО «Транснефть - Метрология»)

ИНН 7723107453

Адрес: 123112, г. Москва, Пресненская набережная, д. 4, стр. 2

Телефон: 8 (495) 950-87-00

Факс: 8 (495) 950-85-97

E-mail: cmo@cmo.transneft.ru

Всероссийский научно-исследовательский институт

Федерального государственного унитарного предприятия научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19

Адрес местонахождения: 420088, республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»

Телефон: 8 (843) 272-70-62

Факс: 8 (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310592

В части вносимых изменений

Акционерное общество «Транснефть - Автоматизация и Метрология» (АО «Транснефть - Автоматизация и Метрология»)

Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2

Телефон: (495) 950-87-00

Факс: (495) 950-85-97

Web-сайт: https://m etrol ogy .transneft.ru/

E-mail: tam@transneft.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.313994
