ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «__ »     а^густ^а    2025 Г. № _^_0

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада тель

Код иденти-фика-ции производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

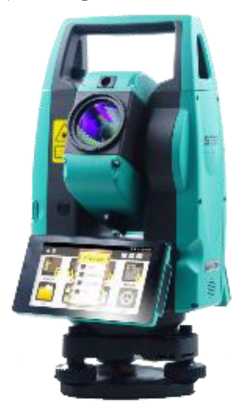

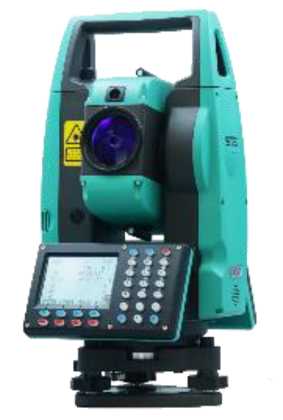

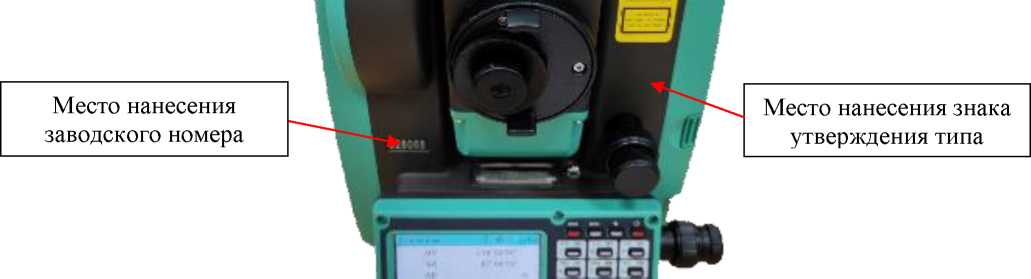

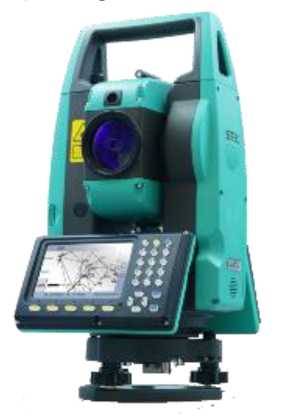

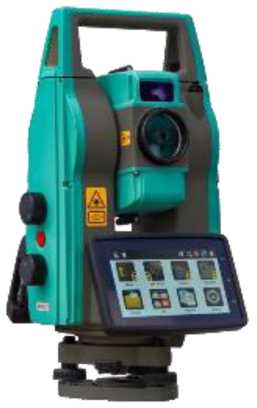

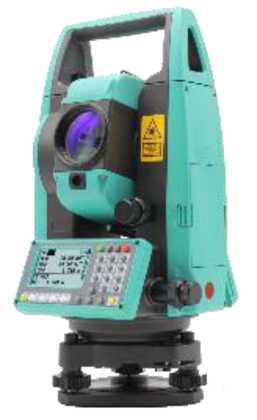

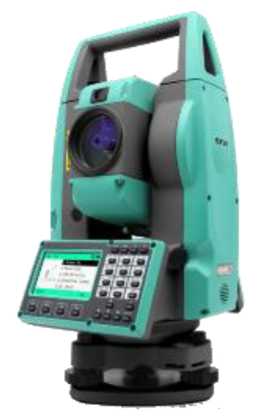

Тахеометры электронные

AXIS

С

96223-25

Модификация AXIS 1 с зав. № 328014, модификация AXIS 2 с зав. № 325453, модификация AXIS 3 с зав. № 328068, модификация AXIS 4L с зав. № 328712, модификация AXIS 9P с зав. № 324060, модификация AXIS 10 с зав. № 327633

GUANGZHOU STAR INFOR MATION TECHNOLOGY CO., LTD, Китай

GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай

ОС

МП-27/0162025 «ГСИ. Тахеометры электронные AXIS. Методика поверки»

1 год

Общество с ограниченной ответственностью «ГЕОДЕ- ТИКА» (ООО «ГЕОДЕ-ТИКА»), г. Москва ИНН 771301001

ФГБУ «ГНМЦ» Минобороны России, Московская обл., г. Мытищи

11.03.2025

2.

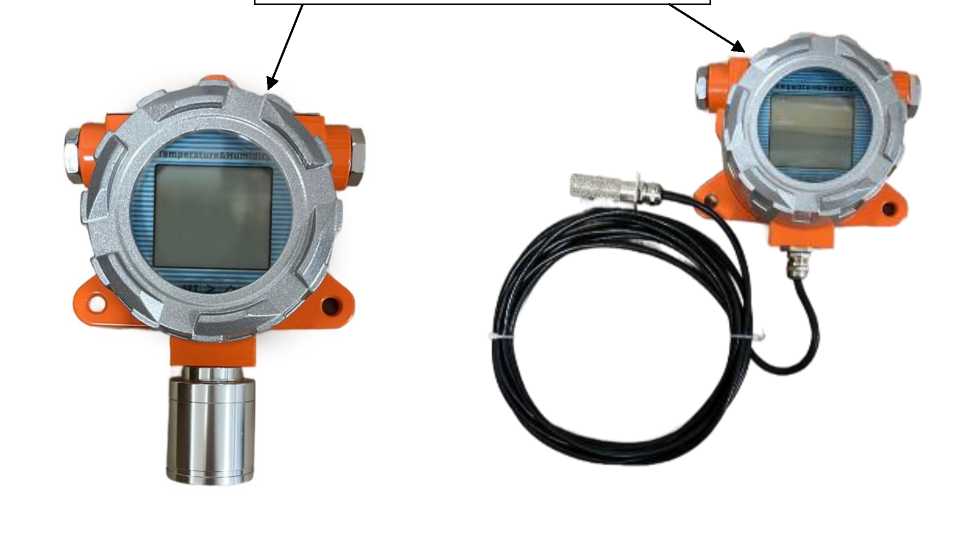

Преобразователи влажности и температуры

MHTGE 373EX

С

96224-25

Мод. MHTGE373EX/W/R S485/-20-80/10- 98/LCD, сер.№ 2410B70; мод. MHTGE373EX/D/4- 20/-40-120/10- 98/LCD, сер.№ 2410B71; мод.

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»), г. Москва ИНН 7714883756

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»), г. Москва ИНН 7714883756

ОС

МП-7782025 «ГСИ. Преобразователи влажности и температуры MНТGE37

1 год

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»), г. Москва ИНН 7714883756

ООО «ПРОММАШ ТЕСТ Метрология», г. Москва

20.02.2025

ИМ-01-AEli-AEli- AE1i зав. № 0001; предусилитель сигналов ПУ-02ExSBCW зав. № 0001

стью «КОНСТАНТА» (ООО «КОНСТАНТА»), г. Санкт-Петербург ИНН 7805666639

стью «КОНСТАНТА» (ООО «КОНСТАНТА»), г. Санкт-Петербург ИНН 7805666639

мониторинговые измерительные Константа АЭМ. Методика поверки»

стью «КОН СТАНТА» (ООО «КОН СТАНТА»), г. Санкт-Петербург ИНН 7805666639

6.

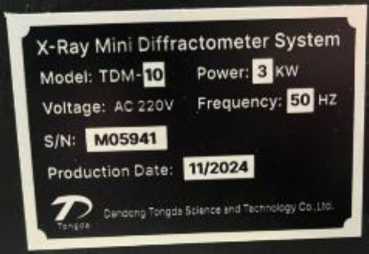

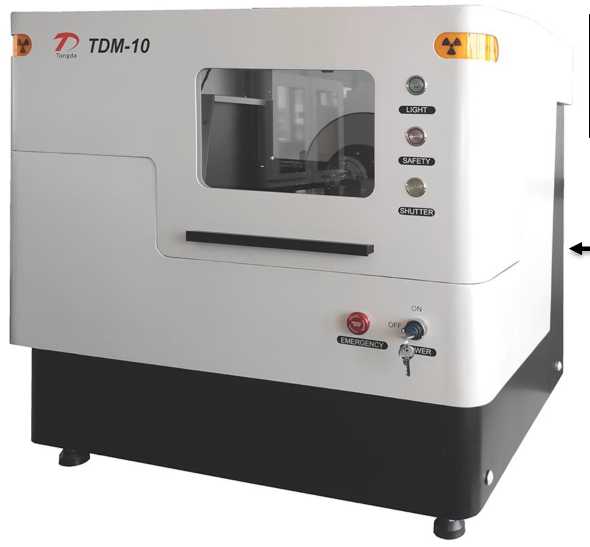

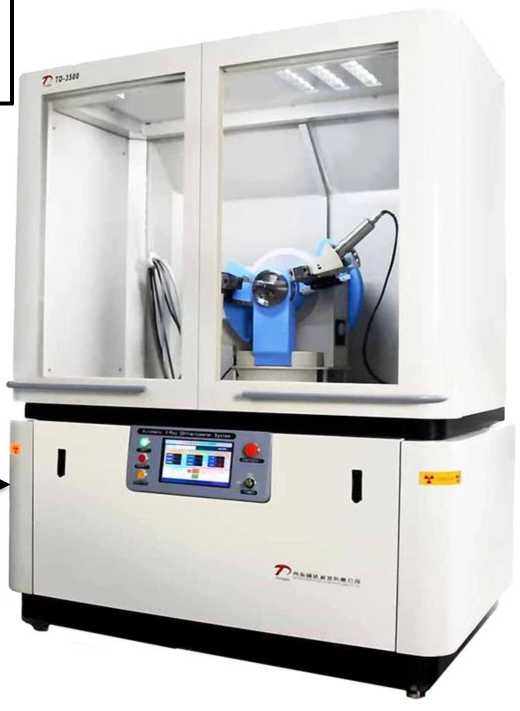

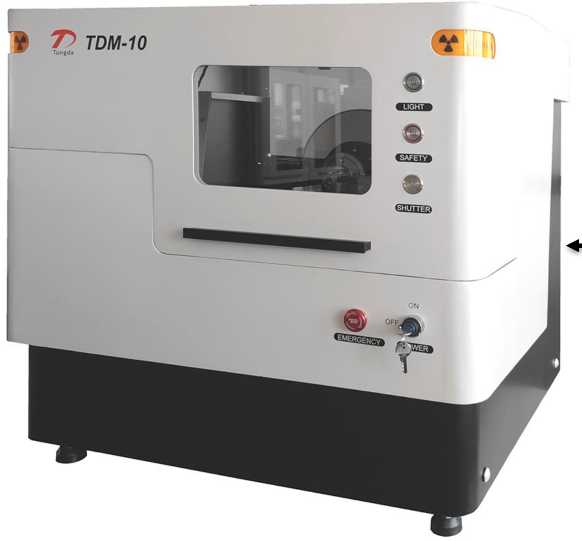

Дифрактометры рентгеновские

TD

С

96228-25

Модификация TD-3500 с зав. № 0673l, Модификация TDM-l0 с зав. № М05941

Dandong Tongda Science & Technology Co., Ltd., Китай

Dandong Tongda Science & Technology Co., Ltd., Китай

ОС

РТ-МП-281-2032025 «ГСИ. Дифрактометры рентгеновские TD Методика поверки»

1 год

Общество с ограниченной ответственностью «Mc-литэк» (ООО «Mелит■эк»). г. Москва ИНН 7728644821

ФБУ «НИЦ ПМ - Ростест», г. Москва

31.03.2025

7.

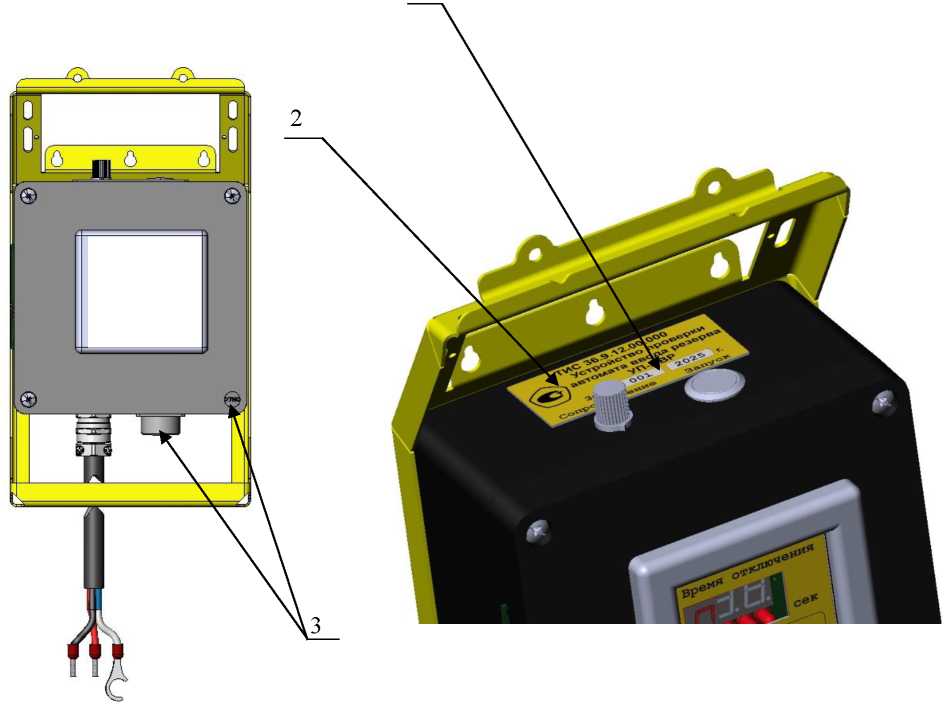

Устройства проверки автомата ввода резерва

УП-АВР

С

96229-25

001

Общество с ограниченной ответственностью «Интел-майн» (ООО «Интелмайн»), г. Екатеринбург ИНН 6670195772

Общество с ограниченной ответственностью «Интел-майн» (ООО «Интелмайн»), г. Екатеринбург ИНН 6670195772

ОС

МП 22221-2025 «ГСИ. Устройства проверки автомата ввода резерва УП-АВР. Методика поверки»

1 год

Общество с ограниченной ответственностью «Интел-майн» (ООО «Интелмайн»), г. Екатеринбург ИНН 6670195772

УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Мен-делеева», г. Екатеринбург

09.07.2025

8.

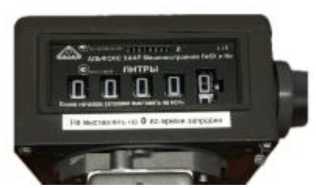

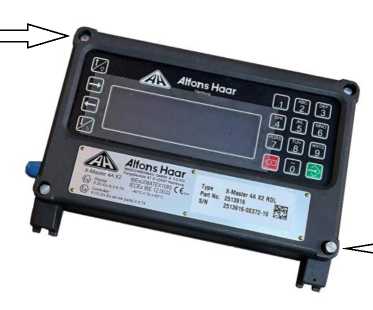

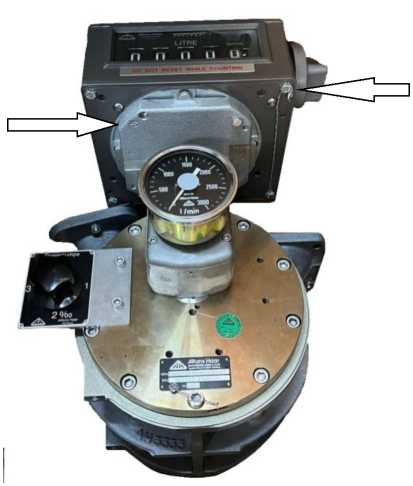

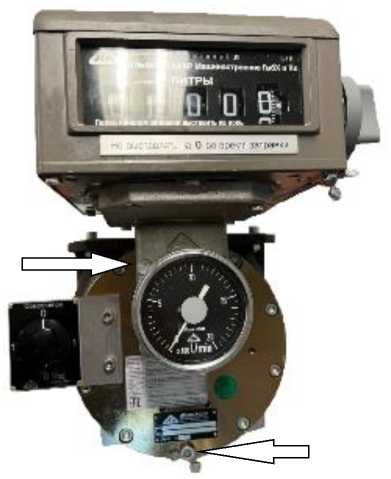

Счетчики жидкости лопастные

МКА Master

С

96230-25

модификация МКА Master 2290 зав. № 2451420-26182/22, модификация МКА Master 800 зав. № 2649620-08928/24

«Alfons Haar Maschinenbau GmbH & Co. KG», Германия

«Alfons Haar Maschinenbau GmbH & Co. KG», Германия

ОС

МП 1739 1-2025 «ГСИ. Счетчики жидкости лопастные МКА Master. Методика поверки»

2 года

Общество с ограниченной ответственностью «Рустоп Джет Сервис» (ООО «Рустоп Джет Сервис»), г. Москва ИНН 7718303445

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань

07.03.2025

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «__ »    _вг_ст^_   2025 г. №   17_о

Регистрационный № 96225-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163

Назначение средства измерений

Антенны измерительные билогопериодические BME-LB 9161, BME-LB 9162, BME-LB 9163 (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.

Описание средства измерений

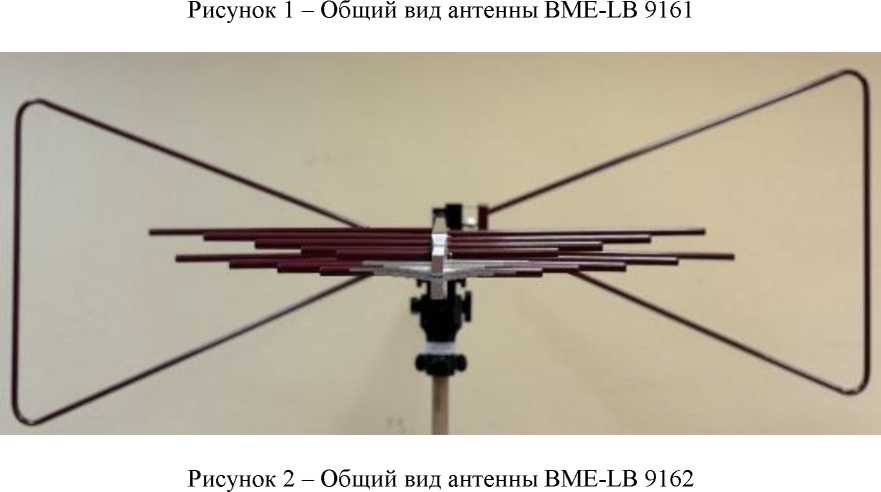

Конструктивно антенны представляют собой гибрид биконической и логопериодической антенн, заменяющий традиционно использующиеся в данном частотном диапазоне два типа антенн.

Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенны, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

Биконическая часть антенн обеспечивает работу на частотах до 200 МГц. Логопериодическая часть антенн обеспечивает работу в верхней части частотного диапазона. Конструктивно антенны изготовлены из алюминия. Антенны подключаются к измерительному устройству через коаксиальный вход тип III Вариант 3 (розетка) по ГОСТ 13317-89.

Для измерений параметров электромагнитных полей антенны подключаются к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.

Для предотвращения несанкционированного доступа антенны имеют защитные пломбы винтов крепления изготовителя, расположенные в верхней части корпуса, разрушающиеся при вскрытии корпуса.

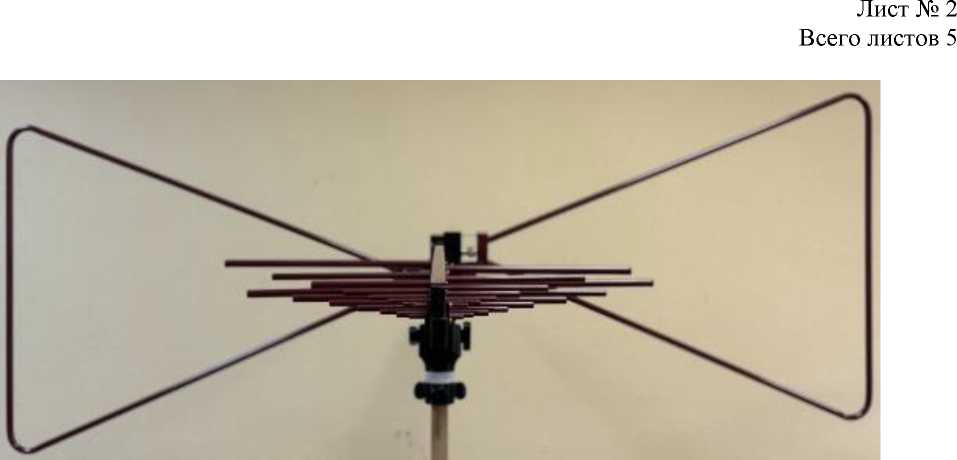

Общий вид антенн, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунке 4. Заводской номер, идентифицирующий каждый экземпляр антенны, наносится на корпус антенны в виде наклейки в формате «BME ХХХХХХ».

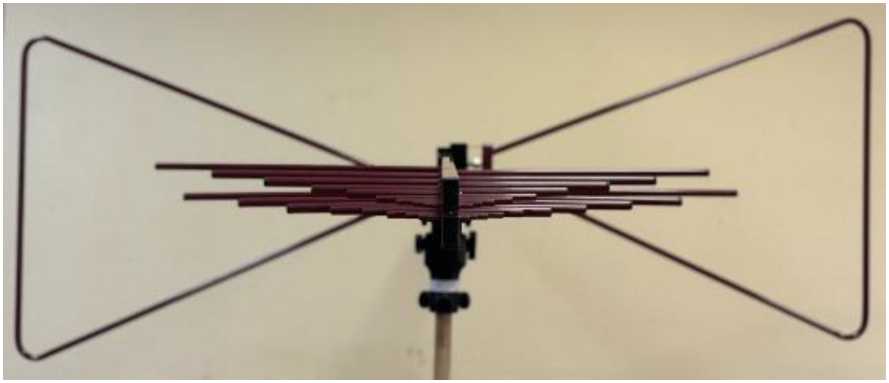

Рисунок 3 - Общий вид антенны BME-LB 9163

Место пломбировки от несанкционированного доступа

Место наклейки	Место
знака утверждения	наклейки
типа	знака поверки

Место нанесения заводского номера

ANTENAX

BME-LB 9162

Билогопериодическая (гибридная) измерительная антенна 30 МГц-в ГТи, ANTENAX BME-LB 9162

Рисунок 4 - Места нанесения заводского номера, пломбировки, знака поверки, знака утверждения типа

Метрологические и технические характеристики

Таблица 1 -

антенн

Наименование характеристики	Значение
Диапазон рабочих частот, МГц BME-LB 9161 BME-LB 9162 BME-LB 9163	от 30 до 2200 от 30 до 7500 от 30 до 4200
Коэффициент калибровки антенны, дБ (м-1) BME-LB 9161 BME-LB 9162 BME-LB 9163	от 5 до 38 от 5 до 50 от 5 до 45
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более	± 2
Коэффициент стоячей волны по напряжению в диапазоне рабочих частот свыше 200 МГц, не более	2,0

Таблица 2 - Технические

антенн

Наименование характеристики	Значение
Тип выходного соединителя	N-тип (розетка)
Максимальная подводимая мощность, Вт	100
Номинальное выходное сопротивление, Ом	50
Масса, кг, не более BME-LB 9161	3,0
BME-LB 9162	3,5
BME-LB 9163	3,5

Наименование характеристики	Значение
Габаритные размеры (длина х высота х ширина), мм, не более BME-LB 9161	1160х620х1500
BME-LB 9162	1290х620х1500
BME-LB 9163	1290x620x1500
Рабочие условия эксплуатации: температура окружающего воздуха, °С	от + 15 до + 25
относительная влажность окружающего воздуха, при температуре +25 °С, %	до 80
атмосферное давление, кПа	от 84,0 до 106,7

Знак утверждения типа

наносится на маркировочную табличку фотохимическим методом для последующего крепления на корпусе антенн и типографским способом на титульные листы эксплуатационной документации.

Комплектность средства измерений

Таблица 3 - Комплектность

п/п	Наименование	Обозначение	Количество, шт.
1	Антенна                 измерительная билогопериодическая	BME-LB 9161 (BME-LB 9162 BME-LB 9163)	1
2	Футляр (чемодан-кейс) 1)	-	1
3	Руководство по эксплуатации	-	1 экз.
4	Паспорт	-	1 экз.
1) - поставляется по согласованию с заказчиком.

Сведения о методиках (методах) измерений

приведены в части 7 «Порядок работы» документа билогопериодические BME-LB 9161, по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности и потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц

ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры

Технические условия БМСП.464651.001 ТУ

Правообладатель

Общество с ограниченной ответственностью «БМ Эксперт»

(ООО «БМ Эксперт»)

ИНН 9706002711

Юридический адрес: 115142, г. Москва, вн. тер. г. Муниципальный округ Нагатинский затон, ул. Корабельная, д. 6, помещ. 284

Телефон (факс): +7 (499) 383-16-15

E-mail: info@bmexpert.ru

Изготовитель

Общество с ограниченной ответственностью «БМ Эксперт»

(ООО «БМ Эксперт»)

ИНН 9706002711

Адрес: 115142, г. Москва, вн. тер. г. Муниципальный округ Нагатинский затон, ул. Корабельная, д. 6, помещ. 284

Телефон (факс): +7 (499) 383-16-15

E-mail: info@bmexpert.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «аз » авгус^та   2025 г. №

Регистрационный № 96227-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы мониторинговые измерительные Константа АЭМ Назначение средства измерений

Комплексы мониторинговые измерительные Константа АЭМ (далее - комплексы Константа АЭМ) предназначены для измерений амплитуды и длительности импульсов, поступающих от преобразователей акустической эмиссии, не входящих в состав комплексов, усиления входных сигналов напряжения для автоматизированного сбора и обработки информации с целью оценки технического состояния опасных производственных объектов.

Описание средства измерений

Принцип действия комплексов Константа АЭМ основан на аналогово-цифровом преобразовании напряжения электрического тока, электрических сигналов акустической эмиссии (далее - АЭ), поступающих от преобразователей акустической эмиссии (далее - ПАЭ), с последующей обработкой, отображением и сохранением полученных данных.

Комплексы Константа АЭМ представляют собой многоканальные измерительные автоматизированные системы сбора и обработки акустико-эмиссионной информации и информации о техническом состоянии опасных производственных объектов. Комплексы Константа АЭМ выполнены на базе модулей многофункциональных измерительных семейства ИМ (далее - модулей ИМ), каскадируемых в линии. Каждый модуль ИМ содержит измерительные узлы различных типов, включающие в себя аналоговый тракт, аналогово-цифровой преобразователь (далее - АЦП), узел электропитания и коммуникационный узел для передачи данных в цифровом виде на блоки сбора и обработки данных семейства БОД (далее - блоки БОД).

Блоки БОД выполнены на базе компьютера и размещаются в промышленной стойке или ином корпусе.

Помимо блоков БОД и модулей ИМ в состав комплексов Константа АЭМ входят следующие устройства:

• - концентраторы семейства КД (далее - концентраторы КД) для обеспечения электропитанием линий модулей ИМ совместно с информационным обменом и сбором данных с модулей ИМ, а также для преобразования данного интерфейса в стандартный интерфейс Ethernet;

• - предусилители сигналов семейства ПУ (далее - предусилители ПУ).

Наименование подключаемых устройств отражает их внутренние особенности и набор дополнительных опций и формируется по принципу:

ИМЯ-YZ^PR,

где ИМЯ - обозначение конкретного устройства:

БОД - блок БОД;

ИМ - модуль ИМ;

ПУ - предусилитель ПУ;

КД - концентратор КД;

YZ - номер модификации, который может принимать значения от 01 до 99;

PR - опции (P и R могут принимать цифровые значения от 0 до 9 или буквенные от A до Z или могут отсутствовать);

• □ - дополнительное обозначение характеристик, зависящее от конкретного устройства, приведено ниже:

• - для блоков БОД:

• □ - тип исполнения:

A - наличие в составе блока БОД программного обеспечения (далее - ПО) для сбора и обработки акустико-эмиссионной и дополнительной информации;

C - наличие в составе блока БОД контроллера управления;

AC - наличие в составе блока БОД и ПО для сбора и обработки акустико-эмиссионной и дополнительной информации, и контроллера управления.

• - для модулей ИМ:

• □ - (Ex)-AA(i)-BB(i)-CC(i),

где AA, BB, CC - тип и опционально модификация измерительного узла № 1, 2, 3 соответственно:

AEn - узел AE модификации n;

x - отсутствие узла;

Ex - обозначение взрывозащищенного исполнения (опционально).

Модификация n кодирует количество измерительных каналов соответствующего узла, а также может обозначать их тип и способ внешнего подключения.

Символ i обозначает наличие одной или нескольких искробезопасных цепей соответствующего узла.

• - для предусилителей ПУ:

□ - (Ex)(TiTo)(LF/HF)(C)(D)(W),

где Ti и To - тип входного и выходного разъемов соответственно:

B - в случае разъема BNC;

S - в случае разъема WEIPU SF1213 (данные обозначения отсутствуют по умолчанию при установленных кабельных вводах);

LF/HF - низкочастотный или высокочастотный соответственно (данное обозначение отсутствует по умолчанию при стандартном диапазоне частот);

C - наличие функции калибровки;

D - наличие функции цифрового обмена с модулем ИМ;

W - повышенная степень защиты от воды;

Ex - обозначение взрывозащищенного исполнения (опционально).

• - для концентраторов КД:

□ - Ex - обозначение взрывозащищенного исполнения (опционально).

Количество модулей ИМ указывается в формуляре на комплексы Константа АЭМ. Состав модулей ИМ определяет общее количество измерительных каналов, которое указывается в паспорте на модули ИМ.

Комплексы Константа АЭМ имеют возможность регистрации и обработки электрических сигналов АЭ, предустановки параметров регистрации и вычисления параметров импульсов АЭ. Комплексы Константа АЭМ позволяют записывать, отображать графически

а) взрывозащищенное исполнение

б) стандартное исполнение

Рисунок 2 - Общий вид модулей ИМ из состава комплекса Константа АЭМ с указанием места нанесения заводского номера

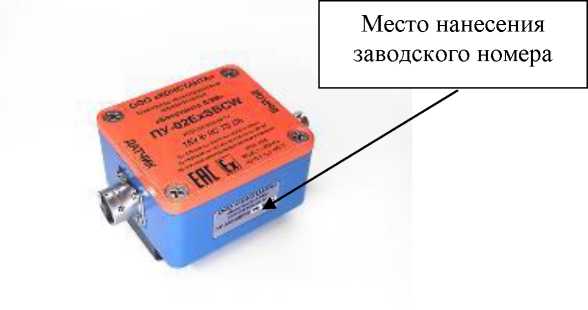

Рисунок 3 - Общий вид предусилителей ПУ из состава комплекса Константа АЭМ с указанием места нанесения заводского номера

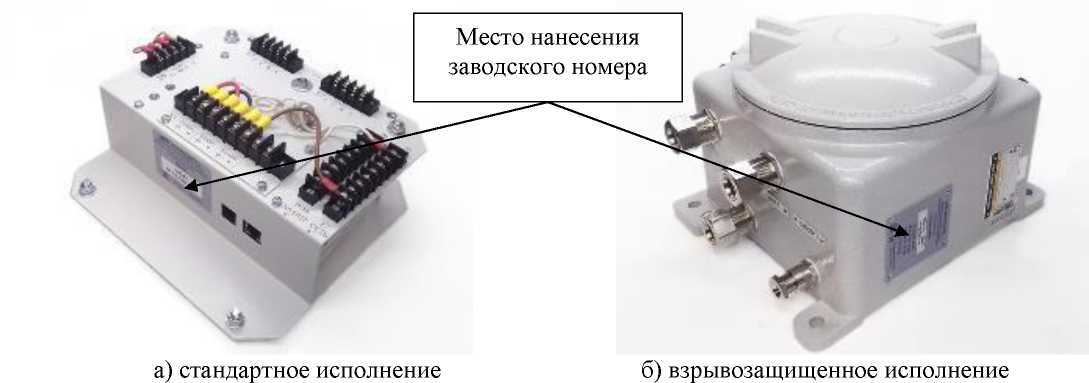

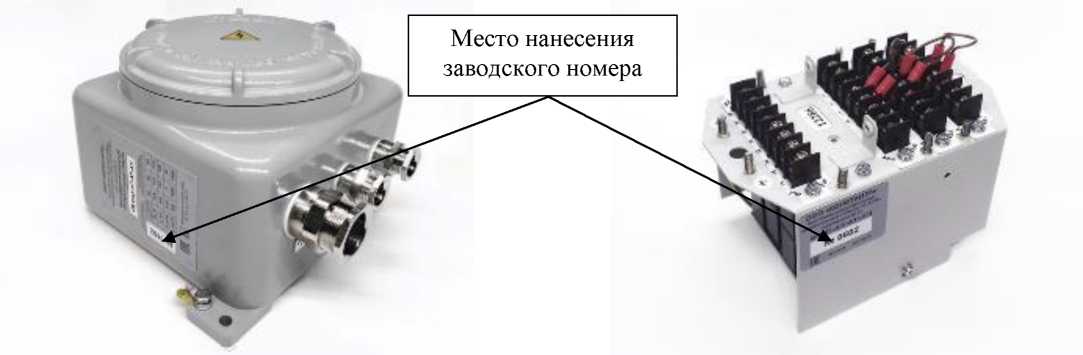

Рисунок 4 - Общий вид концентраторов КД из состава комплекса Константа АЭМ с указанием места нанесения заводского номера

Программное обеспечение

Программное обеспечение комплексов Константа АЭМ является специализированным и предустановленным.

ПО предназначено для обеспечения функционирования и управления пользовательским интерфейсом комплексов Константа АЭМ.

ПО разделено на метрологически значимую и метрологически незначимую части.

Метрологические характеристики комплексов Константа АЭМ нормированы с учетом влияния метрологически значимой части ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО комплексов Константа АЭМ приведены в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	Constanta DATA AEM
Номер версии (идентификационный номер ПО), не ниже	1.x
Цифровой идентификатор ПО	-
Примечание - x - номер версии метрологически незначимой части ПО, «х» может принимать целые значения в диапазоне от 0 до 9.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модули ИМ
Измерительные каналы узлов AE
Диапазон номинальных рабочих частот1, кГц	от 0,0005 до 500,0000
Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, %	±10
Неравномерность   амплитудно-частотной   характеристики   в номинальном диапазоне рабочих частот, дБ	от -3 до +1
Динамический диапазон измерений амплитуды импульса2, дБ, не менее	66
Пределы допускаемой абсолютной погрешности измерений амплитуды импульса (на среднегеометрической частоте), дБ	±1
Диапазон измерений длительности импульса, мкс	от 1 до 65000
Пределы допускаемой абсолютной погрешности измерений длительности импульса, мкс	±1
Предусилители ПУ
Диапазон входного сигнала, В	от -0,05 до +0,05
Коэффициент усиления, дБ	20
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ	±1
Диапазон номинальных рабочих частот, кГц	от 1 до 650
Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, %	±10
Примечания: 1 - номинальный диапазон рабочих частот выбирается (программируется) в пределах указанного диапазона рабочих частот и приводится в паспорте на модуль; 2 - конкретное значение приводится в паспорте на модуль.

Таблица 3 - Технические

Наименование характеристики	Значение
Модули ИМ
Количество измерительных узлов в одном модуле, шт., не более	3
Измерительные каналы узлов AE
Количество измерительных каналов в одной линии модулей, шт., не более	24
Количество измерительных каналов в одном узле, шт.	1
Напряжение питания постоянного тока внешних устройств1, В	от 5 до 24
Напряжение питания постоянного тока, В	от 36 до 54
Потребляемая мощность, Вт, не более	12
Габаритные размеры (длина^ширина^высота), мм, не более: - в не взрывозащищенном исполнении - во взрывозащищенном исполнении без учета кабельных вводов	150x90x100 300x250x160
Масса, кг, не более: - в не взрывозащищенном исполнении - во взрывозащищенном исполнении без учета кабельных вводов	1,5 8
Условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +60
Степень защиты о внешних влияющих воздействий по ГОСТ 14254-2015	IP66
Маркировка взрывозащиты модулей во взрывозащищенном исполнении	1Ex db [ib] IIC T6 Gb X, 1Ex db IIC T6 Gb X
Предусилители ПУ
Напряжение питания постоянного тока, В 1,2	от 5 до 24
Потребляемая мощность, Вт, не более	0,6
Габаритные размеры (длина^ширина^высота), мм, не более: - для модификации 01 - для модификации 02	85x30x35 95x60x50
Масса, кг, не более: - для модификации 01 - для модификации 02	0,15 0,3
Условия эксплуатации: - температура окружающего воздуха, °С	от -40 до +85
Степень защиты о внешних влияющих воздействий по ГОСТ 14254-2015: - для исполнения W - для остальных исполнений	IP66 IP64
Маркировка взрывозащиты предусилителей во взрывозащищенном исполнении	1Ex ib IIC T5 Gb X
Примечания: 1 - конкретное значение приводится в паспорте на модуль/предусилитель; 2 - диапазон номинальных значений.

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	15
Средняя наработка на отказ, ч	140000

Знак утверждения типа

наносится на титульный лист формуляра, руководства по эксплуатации типографским способом и на корпус блока БОД любым технологическим способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Комплекс мониторинговый измерительный	Константа АЭМ	1 шт.*
Формуляр	УАЛТ.266.5000.00ФО	1 экз.**
Руководство по эксплуатации	УАЛТ.266.5000.00РЭ	1 экз.
Комплект программного обеспечения	-	1 шт.
Комплект соединительных кабелей	-	1 шт.
Примечания: * - состав в соответствии с заказом; ** - приложением к формуляру являются паспорта на модули, входящие в состав
комплекса.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Устройство и работа» документа УАЛТ.266.5000.00РЭ «Комплекс мониторинговый измерительный Константа АЭМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ТУ 26.51.45-053-27449627-2024 «Комплекс мониторинговый измерительный Константа АЭМ. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «КОНСТАНТА»

(ООО «КОНСТАНТА»)

Адрес юридического лица: 198097, г. Санкт-Петербург, Огородный пер., д. 21, лит. А, офис 404

ИНН 7805666639

Изготовитель

Общество с ограниченной ответственностью «КОНСТАНТА»

(ООО «КОНСТАНТА»)

Адрес: 198097, г. Санкт-Петербург, Огородный пер., д. 21, лит. А, офис 404 ИНН 7805666639

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » августа   2025 Г. № _^_™

Регистрационный № 96230-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости лопастные МКА Master Назначение средства измерений

Счетчики жидкости лопастные МКА Master (далее - счетчики) предназначены для измерения объема различных нефтепродуктов, протекающих по трубопроводу.

Описание средства измерений

Принцип действия счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

Счётчики состоят из первичного преобразователя расхода и механического сумматора или электронного блока.

Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость, при этом, последовательно вытесняется из на механический в механическом или на жидкокристаллическом дисплее электронного блока.

Счётчики изготавливаются в четырех модификациях, отличающихся циклическими объёмами, способами подключения, а также типом устройства индикации: MKA 800 Master, MKA 2290 Master, MKA 3350 Master, МКА 3351 Master.

Общий вид счетчиков представлен на рисунке 1.

Рисунок 1 - Общий вид счетчиков

Пломбировка счетчиков осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, пропущенную через специальные отверстия винтов крепления, и пломбировочной мастике препятствующей отвинчиванию винтов крепления, расположенных на корпусе механическом сумматоре и электронном блоке.

Схема пломбировки от несанкционированного доступа, обозначение места знака поверки приведены на рисунке 2.

Заводской номер счетчика в цифровом формате наносится на маркировочную табличку, закрепленную на корпусе счетчика и/или механическом сумматоре и/или электронном блоке, фотохимическим способом.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

н

ШКА2290 MASTER ;-2579606-27000/24

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера на маркировочной табличке

Программное обеспечение

Программное обеспечение счетчиков является встроенным, у счетчиков, оснащённых электронным блоком.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение счетчиков предназначено для обработки сигналов, выполнения математической обработки результатов измерений и хранения в энергонезависимой памяти результатов измерений.

Метрологические характеристики счетчика нормированы с учетом влияния программного обеспечения.

Защита программного обеспечения счетчиков от несанкционированного доступа с целью характеристики, осуществляется

Идентификационные данные программного обеспечения счетчиков приведены в таблице 1.

Таблица 1 -

обеспечения X-Master

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	IGELZ
Номер версии (идентификационный номер) ПО	не ниже 4.X-XX
Цифровой идентификатор ПО	-
1) Х - относится к метрологически незначимой части ПО

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Модификация	МКА 800 Master	МКА 2290 Master	МКА 3350 Master, МКА 3351 Master
Диапазон объемного расхода жидкости, м3/ч	от 3 до 72	от 4,8 до 120	от 6 до 180
Пределы допускаемой относительной погрешности измерений объема жидкости в потоке, %	±0,15

Таблица 3 - Основные технические

Наименование характеристики	Значение
Модификация	МКА 800 Master	МКА 2290 Master	МКА 3350 Master, МКА 3351 Master
Измеряемая среда	жидкость (нефтепродукты)
Номинальный диаметр DN, мм	65	80	100
Циклический объем, дм3	0,8	2,29	3,35
Наибольшее избыточное давление жидкости, МПа	1,0
Диапазон вязкости жидкости, мм2/с	от 0,55 до 2000
Диапазон температуры жидкости,	от -40 до +50
Диапазон температуры окружающей среды,	от -55 до +60
Габаритные размеры, мм, не более: - высота - ширина - длина с учетом дозатора	360 300 350	420 300 500	520 380 600
Масса, кг, не более	32	55	60

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	12
Средняя наработка на отказ, ч	35000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе счетчика и/или механическом сумматоре и/или электронном блоке, и титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчики жидкости лопастные	МКА Master	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Описание работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Техническая документация фирмы «Alfons Haar Maschinenbau GmbH & Co. KG», Германия

Правообладатель

«Alfons Haar Maschinenbau GmbH & Co. KG», Германия Адрес: FangdieckstraBe 67 22547 Hamburg, Germany Телефон (факс): (+49) 40 833 91-0

Web-сайт: www.alfons-haar.de

E-mail: info@alfons-haar.de

Изготовитель

«Alfons Haar Maschinenbau GmbH & Co. KG», Германия Адрес: FangdieckstraBe 67 22547 Hamburg, Germany Телефон (факс): (+49) 40 833 91-0

Web-сайт: www.alfons-haar.de

E-mail: info@alfons-haar.de

Испытательный центр

Всероссийский научно-исследовательский институт

Федерального государственного унитарного предприятия научно-исследовательский институт метрологии им.Д.И.Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

Е-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_б »   _В1У^_ 2025 г. №

Регистрационный № 96223-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахеометры электронные AXIS Назначение средства измерений

Тахеометры электронные AXIS (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов

Описание средства измерений

Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.

Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.

Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.

Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.

К настоящему типу средств измерений относятся тахеометры электронные AXIS модификаций AXIS 1, AXIS 2, AXIS 3, AXIS 4, AXIS 4L, AXIS 4P, AXIS 9, AXIS 9L, AXIS 9P, AXIS 10, которые отличаются внешним видом, интерфейсом пользователя, метрологическими и техническими характеристиками

Пломбирование крепежных винтов корпуса тахеометра не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

Общий вид тахеометров электронных AXIS представлен на рисунке 1.

Заводской номер в формате шестизначного числа наносится методом печати на лицевой стороне тахеометра. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.

С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Модификация	Идентификационное наименование ПО	Номер версии (идентификационный номер ПО)	Алгоритм вычисления цифрового идентификатора
Значение	AXIS 1	AXIS	241024	-
	AXIS 2	AXIS	24.09.04	-
	AXIS 3	AXIS	010-240720-006	-
	AXIS 4 AXIS 4L AXIS 4P	AXIS	20240913	-
	AXIS 9 AXIS 9L AXIS 9P	AXIS	20240414	-
	AXIS 10	AXIS	20241127	-

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Модификация	AXIS 1 AXIS 2 AXIS 3 AXIS 4 AXIS 9	AXIS 4L AXIS 9L	AXIS 4P AXIS 9P	AXIS 10
Диапазон измерений углов, градус1)	от 0 до 360
Диапазон измерений длин, м: - с призменным отражателем2’ - с пленочным отражателем3) - без отражателя4’	от 1,5 до 5000,0 от 1,5 до 1800,0 от 1,5 до 1500,0	от 1,5 до 5000,0 от 1,5 до 2500,0 от 1,5 до 2000,0	от 1,5 до 5000,0 от 1,5 до 1200,0 от 1,5 до 1000,0	от 1,5 до 3500,0 от 1,5 до 1200,0 от 1,5 до 1000,0
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда1’	±4		±2	±1
Допускаемое среднее квадратическое отклонение измерений углов, секунда1’	2		1	0,5
Границы допускаемой абсолютной погрешности измерений длин (при доверительной вероятности 0,95), мм: - с призменным отражателем - с пленочным отражателем - без отражателя	±2^(2+2^10-6^L) 5) ±2^(3+2^10-6^L) ±2^(3+2^10-6^l)		±2^(1+1^10-6^L) ±2^(3+2^10-6^l) ±2^(3+2^10-6^l)
Допускаемое среднее квадратическое отклонение измерений длин, мм - с призменным отражателем - с пленочным отражателем - без отражателя - в диапазоне от 1,5 до 600,0 м включ. - в диапазоне св. 600 м	2+2^10-6^L 3+2^10-6^L 3+2^10-6^L 5+2^10-6^L		1+1^10-6^L 3+2^10-6^L 3+2^10-6^L 5+2^10-6^L
Диапазон компенсации компенсатора, не менее, минута1’	±4
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1’	±1
1’ Градус, минута, секунда - единица измерений плоского угла. 2’ Одна призма. 3) Измерения на отражающую пленку (90/90) мм с коэффициентом отражения не менее 90 %. 4’ Измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %. 5) L - измеряемая длина, мм.

Таблица 3 - Технические

Наименование характеристики	Значение
Модификация	AXIS 1 AXIS 2 AXIS 3	AXIS 4 AXIS 4L AXIS 4P AXIS 9 AXIS 9L AXIS 9P	AXIS 10
Угловое поле зрения зрительной трубы, минута1), не менее	90
Наименьшее расстояние визирования, м, не более	1,5
Дискретность отсчета: - углов, секунда1) - расстояний, мм	1 1
Напряжение питания от источника постоянного тока, В	7,4		14,4
Габаритные размеры (ДлинахШиринахВысота), мм, не более	206x200x353		255x235x430
Масса, кг	5,4	6	10
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -35 до +50 95		от -20 до +50 95
1) Минута, секунда - единица измерений плоского угла.

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт. (к-т, экз.)
Тахеометр электронный	AXIS	1 шт.
Транспортировочный кейс		1 шт.
Зарядное устройство		1 шт.
Кабель для зарядного устройства		1 шт.
Аккумуляторная батарея		2 шт.
Набор юстировочных инструментов		1 к-т
Защитный чехол от дождя		1 шт.
Плечевые ремни		2 шт.
Набор пленочных отражателей	-	1 к-т
Защитная крышка для объектива	-	1 шт.
Планшет (только для AXIS 10)	S PAD	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений приведены в:

- п. 4 «Измерение углов», п.5 «Измерение расстояний» документа «Тахеометры электронные AXIS 1. Руководство по эксплуатации»;

- п. 3 «Измерения» документа «Тахеометры электронные AXIS 2. Руководство по эксплуатации»;

- п. 6 «Измерения» документа «Тахеометры электронные AXIS 3. Руководство по эксплуатации»;

- п. 5.1 «Измерение» документа «Тахеометры электронные AXIS 4 (4L, 4P). Руководство по эксплуатации»;

- п. 4 «Измерения» документа «Тахеометры электронные AXIS 9 (9L, 9P). Руководство по эксплуатации»;

- п. 4 «Измерения» документа «Тахеометры электронные AXIS 10. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 8.5.1, 8.5.2, 8.6.1, 8.6.2, 8.6.3)

Приказ Федерального агентства от 26.11.2018 № 2482 «Об утверждении измерений плоского угла»

Приказ Федерального агентства от 07.06.2024 № 1374 «Об утверждении для координатно-временных средств измерений»

Стандарт предприятия «Тахеометры электронные AXIS»

Правообладатель

GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай

Адрес: C-201 Yunsheng Science Park, № 11, Middle Guangpu Road, Huangpu District, Guangzhou, 510663, China

E-mail: support@stecprecision.com

Изготовитель

GUANGZHOU STAR INFORMATION TECHNOLOGY CO., LTD, Китай

Адрес: C-201 Yunsheng Science Park, № 11, Middle Guangpu Road, Huangpu District, Guangzhou, 510663, China

E-mail: support@stecprecision.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации

(ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_б »   _^гу_^а 2025 г. № 17_о

Регистрационный № 96228-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дифрактометры рентгеновские TD Назначение средства измерений

Дифрактометры рентгеновские TD (далее по тексту - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения методом рентгеновской дифракции.

Описание средства измерений

Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по схеме, в которой проба исследуемого вещества находится в центре гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллической решетки атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей гониометра с требуемыми угловыми скоростями.

Дифрактометры выпускают в двух модификациях TD-3500 и TDM-10. Конструктивно дифрактометры модификации TD-3500 представляют собой стационарные напольные приборы, дифрактометры модификации TDM-10 - настольные приборы.

Дифрактометры модификаций TD-3500 и TDM-10 состоят из источника рентгеновского излучения с анодами из разных материалов, определяемых конфигурацией (медь, кобальт, хром, молибден, и др.); прецизионного гониометра; блоков детектирования и блока управляющей электроники со встроенным микропроцессором; подключаемой системой охлаждения. Управление работой дифрактометров осуществляют при помощи программного обеспечения, установленного на персональный компьютер. Дифрактометры модификации TD-3500 оснащены сенсорным экраном, с помощью которого возможно осуществлять управлением дифрактометром, а дифрактометры модификации TDM-10 могут быть оснащены сенсорным экраном опционально.

Серийный номер в формате цифрового или цифро - буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на идентификационную табличку.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование дифрактометров не предусмотрено.

Общий вид дифрактометров представлен на рисунках 1 и 2.

Общий вид идентификационных табличек представлен на рисунке 3.

Место расположения идентификационной таблички

Рисунок 1 - Общий вид дифрактометров рентгеновского TD, модификации TD-3500

Место расположения идентификационной таблички

Рисунок 2 - Общий вид дифрактометров рентгеновского TD, модификации TDM-10

X-Ray Diffractometer System

Model:

Voltage AC22CV

Power; 5 к л

Telephone; -36-415'6153317

Manufacture Date:

'7''^      ---;-u:jSrf--;;-_T-cr-/

Рисунок 3 - Общий вид идентификационных табличек дифрактометров

Программное обеспечение

Дифрактометры имеют в своем составе программное обеспечение (ПО), предустановленное на персональный компьютер оператора, разработанное для выполнения определённых измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.

Программное обеспечение «X - Ray Diffractometer Data Collector» является специализированным ПО дифрактометров и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от дифрактометров.

Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию средства измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	X - Ray Diffractometer Data Collector
Номер версии (идентификационный номер) ПО	не ниже 1.21.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
	Модификация TDM-10	Модификация TD-3500
Диапазон измерений углов дифракции 26	от 0 ° до 150 °	от 0 ° до 160 °
Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов 26	±0,02

Таблица 3 - Технические

Наименование характеристики	Значение
	Модификация TDM-10	Модификация TD-3500
Диапазон показаний углов дифракции 26	от -110 ° до +154 °	от - 110 ° до + 160 °
Геометрия съемки	Брегг-брентано 6-6
Материал анода рентгеновской трубки	Си / Fe / Co / Cr / Mo/W
Габаритные размеры(ДхВхШ), мм, не более	790 х 670 х 840	1280х 820х1800
Масса, кг, не более	100	770
Мощность рентгеновской трубки, кВт	2,4
Радиус гониометра, мм	150	от 150 до 285
Тип детектора	Точечный 0D
Мощность генератора, кВт	1,2	3,0
Тип охлаждения	Внешний охладитель вода-воздух
Напряжение электропитания, В	от 210 до 230
Частота переменного тока, Гц	от 49 до 51

Таблица 4 - Условия

Наименование характеристики	Значение
- температура эксплуатации, ° С	от +10 до +30
- относительная влажность воздуха, %	от 30 до 70

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество, шт.
Дифрактометр рентгеновский	TD-3500; TDM-10	1
Руководство по эксплуатации	-	1
Персональный компьютер с предустановленным ПО	-	1

Сведения о методиках (методах) измерений

приведены в разделе 4.3 «Обзорное сканирование» руководства по эксплуатации дифрактометров.

Нормативные документы, устанавливающие требования к средству измерений

Стандарт предприятия изготовителя Dandong Tongda Science & Technology Co., Ltd.,

Китай

Правообладатель

Dandong Tongda Science & Technology Co., Ltd., Китай

Адрес: NO.70-29, WenQing Road, Xicheng District, Dandong City, China

Изготовитель

Dandong Tongda Science & Technology Co., Ltd., Китай

Адрес: NO.70-29, WenQing Road, Xicheng District, Dandong City, China

Адрес места осуществления деятельности: West Of Building 17, Instrument Ind. Zone, Xicheng District, Dandong City, China

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46

Телефон/факс: +7 (495) 437-37-29 / 437-56-66

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _^_) »              2025 г. №    1770

Регистрационный № 96229-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства проверки автомата ввода резерва УП-АВР Назначение средства измерений

Устройства проверки автомата ввода резерва УП-АВР (далее - устройства) предназначены для измерений времени срабатывания защиты автомата ввода резерва и воспроизведений электрического сопротивления.

ввода резерва происходит различного номинала между

соединённых винтами через герметизирующую прокладку. На корпусах устройств размещён переключатель сопротивлений, кнопка «Запуск», разъём для подключения калибровочного кабеля и постоянно подключённый жгут для соединения с автоматом ввода резерва. На фронтальной(передней) панели устройств расположены светодиодный индикатор счёта времени отключения (время в секундах), светодиодный индикатор номинала подключённой нагрузки (сопротивление в кОм) и светодиодный индикатор готовности к проведению измерений (надпись «Готов»). К задней панели устройств прикреплена рамка для переноски устройств. В процессе работы питание устройств осуществляется от подключённого автомата ввода резерва.

Корпуса устройств изготавливают из угленаполненного антистатического пластика и окрашивают в цвета, которые определяет изготовитель.

На верхнюю панель корпуса прикреплена маркировочная планка с нанесёнными на неё методом лазерной гравировки (или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра устройств, возможность прочтения и сохранность в процессе эксплуатации) заводским номером и знаком утверждения типа. Заводской номер устройств имеет цифровой формат.

Конструкцией не предусмотрено нанесение знака поверки на устройства.

Устройства пломбируют пломбировочным материалом с оттиском предприятия-изготовителя на одном из винтов крепления разъёма к корпусу и на винте, стягивающем верхнюю и нижнюю части корпуса, для исключения несанкционированного доступа к внутренним частям без нарушения пломбы.

Корпус и рамка устройств окрашиваются в цвета, которые определяет изготовитель.

Общий вид средства измерений с указанием места пломбирования, места нанесения знака утверждения типа и заводского номера приведён на рисунке 1.

Рисунок 1 - Общий вид устройства с указанием мест нанесения заводского номера (1), знака утверждения типа (2) и пломбирования (3)

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 1-3.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений времени срабатывания защиты автомата ввода резерва, с	от 0 до 0,99
Пределы допускаемой абсолютной погрешности измерений времени срабатывания защиты автомата ввода резерва, с	+0,02
Воспроизводимые значения электрического сопротивления, кОм	1; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20
Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления, %	±2

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания переменного тока частотой (50±1) Гц, В	от 360 до 450
Маркировка взрывозащиты	PB Ex sb I Mb X
Габаритные размеры, мм, не более:
- высота	300
- ширина	180
- глубина	130
Масса, кг, не более	10
Условия эксплуатации:
- температура окружающего воздуха, °С	от -10 до +40
- относительная влажность воздуха при +35 °С, %, не более	80

Таблица 3 - Показатели надёжности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	10 000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом, а также на маркировочную планку устройства методом лазерной гравировки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Устройство проверки автомата ввода резерва УП-АВР	ТИС 36.9.12.00.000	1 шт.
Кабель калибровочный	ТИС 36.9.12.00.097	1 шт.
Паспорт	ТИС 36.9.12.00.000 ПС	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Проверка АВР» паспорта ТИС 36.9.12.00.000 ПС.

Нормативные документы, устанавливающие требования к средству измерений:

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

ТУ 26.51.43.177-045-84532995-2024 Устройства проверки автомата ввода резерва УП-АВР. Технические условия

Правообладатель

Общество с ограниченной ответственностью «Интелмайн»

(ООО «Интелмайн»)

ИНН 6670195772

Юридический адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Фрунзе, соор. 96(б), офис 15

Изготовитель

Общество с ограниченной ответственностью «Интелмайн»

(ООО «Интелмайн»)

ИНН 6670195772

Адрес: 620144, Свердловская обл., г. Екатеринбург, ул. Фрунзе, соор. 96(б), офис 15

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи об аккредитации в Реестре аккредитации по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__  »   ___"^_  2025 г. №

Регистрационный № 96237-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры жидкости поплавковые EFC31B1H2 Назначение средства измерений

Уровнемеры жидкости поплавковые EFC31B1H2 (далее - уровнемеры) предназначены для измерений уровня жидкости в резервуарах или технологических аппаратах.

Описание средства измерений

Принцип действия уровнемеров основан на измерении уровня жидких сред в резервуарах или технологических аппаратах с помощью поплавка со встроенным магнитом, который перемещается по направляющей трубке при изменении уровня жидкости.

Магнит воздействует на установленные внутри направляющей трубки герконы (и/или датчик с линейкой из герконов с сопротивлениями и/или магнитный роликовый индикатор). Сигнал от герконов поступает на измерительный преобразователь, который измеряет общее сопротивление, равное сумме подключаемых герконами последовательно расположенных сопротивлений. Измеренные величины соответствуют положению поплавка и уровню измеряемой среды. Они преобразуются измерительным преобразователем в стандартный выходной сигнал и значения уровня индицируется на дисплее. Показания роликового индикатора можно считывать визуально непосредственно на месте эксплуатации.

Уровнемеры состоят из:

- направляющей трубки с технологическим присоединением к резервуару (байпас) и установленной снаружи линейки из герконов с сопротивлениями;

- поплавка со встроенной магнитной системой;

- измерительного преобразователя;

- магнитного роликового указатель;

- измерительной линейки;

- концевых магнитных переключателей.

В зависимости от исполнения и длины измерительной части от 150 до 1800 мм уровнемеры имеют следующие обозначения:

• - 700М - с роликовым указателем;

• - 1000NM - с роликовым указателем и измерительным преобразователем;

• - 1800ТМ - с роликовым указателем и измерительным преобразователем.

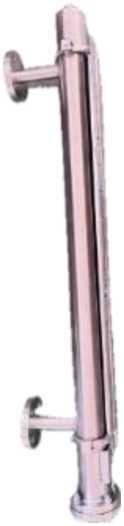

Внешний вид уровнемеров приведен на рисунке 1.

Рисунок 1 - Внешний вид уровнемеров

а) 700М - с роликовым указателем;

б) 1000NM - с роликовым указателем и измерительным преобразователем;

в) 1800ТМ - с роликовым указателем и измерительным преобразователем

Маркировка выполнена на металлической пластине методом гравировки с указанием торговой марки изготовителя, модели, заводского номера, допускаемой погрешности измерений, максимальной температуры и давления рабочей среды, даты изготовления. Формат заводского номера буквенно-цифровой. Знак поверки наносится на паспорт.

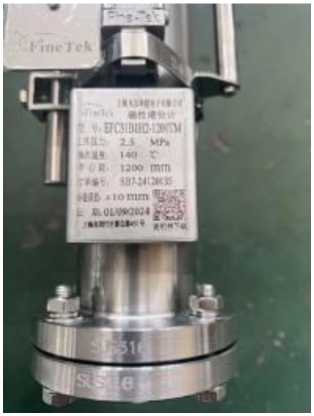

Маркировка уровнемера приведена на рисунке 2.

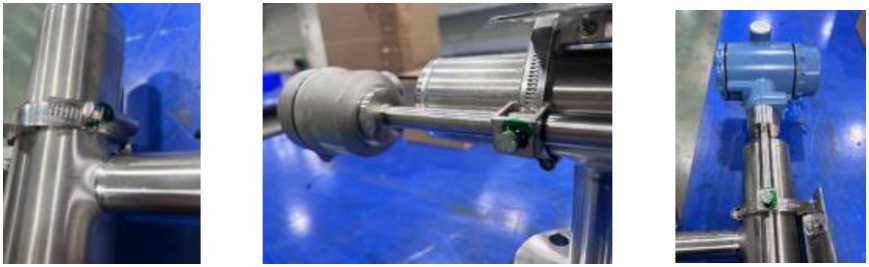

Места пломбирования приведены на рисунке 3.

Пломбирование осуществляется специальной мастикой, которая разрушается при попытке открутить винты крепежа узлов уровнемера, смонтированных на байпасе.

Рисунок 3 - Места пломбирования уровнемера

Программное обеспечение

Приборы имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти приборов при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Для защиты ПО используется четырехзначный пароль для защиты от непреднамеренных изменений.

ПО предназначено для преобразования, обработки, передачи и отображении измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FGET40
Номер версии (идентификационный номер) ПО	HART 1.6
Цифровой идентификатор ПО	Не индицируется

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2

Наименование характеристики	Значение
Исполнение	М	NM	ТМ
Диапазон измерений уровня, мм	от 150 до 1800
Пределы допускаемой основной абсолютной погрешности измерений уровня жидкости, мм - измерительным преобразователем - роликовым указателем		±10	±10
	±10	±10	±10
Дополнительная абсолютная погрешность
измерений уровня при изменении плотности жидкости на 10 кг/м3, мм		1,3
Выходной токовый сигнал, мА	-	от 4 до 20	от 4 до 20

Наименование характеристики	Значение
Пределы    допускаемой    приведенной погрешности   преобразования   значения уровня в стандартный токовый выходной сигнал, %: - для диапазона измерений до 1000 мм - для диапазона измерений свыше 1000 мм	-	±1,5 ±2,5	±1,5 ±2,5
Плотность рабочей среды, кг/м3	от 970 до 1200
Температура рабочей среды, °С	от -10 до +80
Давление рабочей среды, МПа	от 0,1 до 2,5
Напряжение постоянного тока, В	-	от 12 до 36	от 12 до 36
Масса, не более, кг	21
Габаритные размеры, мм, не более	170х100х2115
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %	от -20 до +60 до 95

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	8

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4

Наименование	Обозначение	Кол.
Датчик уровня жидкости	EFC31B1H2	1 шт.
ЗИП	-	1 комплект
Руководство по эксплуатации	08-EFXX РЭ	1 экз.
Паспорт	08-EFXX ПС	1 экз.

Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации раздел 4.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30.12.2019 г. №3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов

Техническая документация фирмы Fine Automation Co., Ltd., Китай

Правообладатель

Фирма Fine Automation Co.,Ltd., Китай

Адрес: №451, Duhui Rd., Minhang District, Shanghai, P.R. China

Тел./факс: 021-64907260/021-64907276

Web-сайт: www.fineautomation.com.cn

E-mail: info.sn@fine-tek.com

Изготовитель

Фирма Fine Automation Co.,Ltd., Китай

Адрес: №451, Duhui Rd., Minhang District, Shanghai, P.R. China

Тел./факс: 021-64907260/021-64907276

Web-сайт: www.fineautomation.com.cn

E-mail: info.sn@fine-tek.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_б »   _В1У^_ 2025 г. №

Регистрационный № 96224-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи влажности и температуры MHTGE373EX

Назначение средства измерений

Преобразователи влажности и температуры MHTGE373EX (далее по тексту — преобразователи) предназначены для измерений температуры и относительной влажности воздуха.

Описание средства измерений

Принцип действия основан на изменении диэлектрической проницаемости гигроскопичного полимерного слоя (ёмкостной метод для влажности) и температурно-зависимого сопротивления металлических (RTD) или полупроводниковых (термисторы) элементов. Эти изменения преобразуют результаты измерений в аналоговые (4-20 мА, 0-10 В) или цифровые (RS485) сигналы.

Конструктивно преобразователи представляют собой блок преобразователя с клеммами для подсоединения электрических цепей внутри цилиндрического корпуса с дисплеем или без него. Дисплей отображает измеренные значения температуры и относительной влажности.

Преобразователи различаются по конструктивному исполнению (настенное W или канальное D) и метрологическим характеристикам, указанным в таблице 1.

Преобразователи имеют следующую структуру условного обозначения: MHTGE373EX/X1/X2/X3/X4/X5, где

X1 - исполнение (W-настенное, D-канальное)

X2 - выходной сигнал

X3 - диапазон измерений температуры

X4 - диапазон измерений относительной влажности

X5 -ЖК-дисплей (при наличии)

Заводские номера преобразователей в виде буквенно-цифрового обозначения наносятся методом лазерной гравировки на информационную табличку, прикреплённую к блоку преобразователя.

Общий вид преобразователей и место крепления информационной таблички представлен на рисунке 1.

Нанесения знака поверки на средство измерений не предусмотрено.

Пломбирование преобразователей не предусмотрено.

MHTGE373EX/D/4-20/-40-120/10-98/LCD

Выход: 4-20 мА

Питание: 24VCD

Рисунок 2 - Общий вид информационной таблички и место нанесения заводского номера

Программное обеспечение

Преобразователи имеют встроенное метрологически значимое программное обеспечение (далее - ПО) установленное в микропроцессор и реализовано аппаратно на заводе-изготовителе. ПО не может быть модифицировано или обновлено в процессе эксплуатации.

Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики преобразователей нормированы с учетом влияния ПО.

В соответствии с п. 4.5 рекомендаций по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные отсутствуют.

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Диапазон измерений относительной влажности, %	от 10 до 98
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %	±2,0; ±3,0; ±4,5
Диапазон измерений температуры, °С: - для исполнения W - для исполнения D	от -20 до +80 от -40 до +120
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,2; ±0,5
Примечание - Указаны предельные значения диапазонов измерений. Конкретные диапазоны и погрешность измерений указаны в паспорте на изделие

Таблица 2 - Технические

Наименование характеристики	Значение
Выходной аналоговый сигнал: - постоянный ток, мА	4-20
- напряжение, В	0-10
Выходной цифровой сигнал	MODBUS / RS485
Напряжение питания постоянного тока, В	24
Диаметр корпуса, мм, не более	104
Масса, кг, не более	2
Маркировка взрывозащиты	1Ex db IIC T6 Gb Ex tb IIIC T85°C Db
Условия эксплуатации: - температура окружающей среды, °С:	от -20 до +80
- относительная влажность, %	от 10 до 98
- атмосферное давление, кПа	от 84 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	170000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Преобразователь влажности и температуры	MНТGE373EX	1 шт.
Руководство по эксплуатации	MHTGE373EX.01.РЭ	1 экз.
Паспорт	MHTGE373EX.01.ПС	1 экз.
Примечание - Обозначение в соответствии с заказом

Сведения о методиках (методах) измерений

приведены в разделе 1 руководства по эксплуатации MHTGE373EX.01.РЭ

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»

ТУ 27.11.21-001-46241855-2024 «Преобразователи влажности и температуры MHTGE373EX. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)

ИНН 7714883756

Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. цокольный, помещ. II, ком. 15, оф. 1

Изготовитель

Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»)

ИНН 7714883756

Юридический адрес: 125057, г. Москва, пр-кт Ленинградский, д. 57, эт. цокольный, помещ.П, ком. 15, оф. 1

Адрес места осуществления деятельности: 141402, Московская обл., г. Химки, Энгельса

7/15 помещ. 10

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Россия, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru Уникальный номер записи

RA.RU.314164

---
