МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

26 августа 2025 г.

1771

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются

к настоящему приказу;

описания типов к настоящему приказу.

средств

измерений,

прилагаемые

2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

сведения, предоставления утвержденным приказом Российской Федерации

3. Контроль за исполнением настоящего приказа оставляю за собой.

<----------— ----------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

\_____________________________

Заместитель руководителя

Е.Р. Лазаренко

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_6 » _^гу_^а 2025 г. № 177 1

Лист № 1

Всего листов 5

Регистрационный № 96239-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока электронные эталонные ЭЭТТ-УЭТМ^®-0,05-1А Назначение средства измерений

Трансформаторы тока электронные эталонные ЭЭТТ-УЭТМ®-0,05-1А (далее -трансформаторы электронные эталонные) предназначены для использования в качестве рабочих эталонов второго разряда, в соответствии с Государственной поверочной схемой для средств измерений коэффициентов преобразования силы электрического тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 1491 от 21 июля 2023 г., частотой 50 Гц номинальным напряжением 1 кВ при проведении поверки электронных трансформаторов тока встроенных, отдельно стоящих и устройств сопряжения, поддерживающих протокол передачи данных МЭК 61850-9.2 (Sampled Values) и синхронизацию по протоколу PTPv2.

Описание средства измерений

Принцип действия трансформаторов электронных эталонных основан на преобразовании физической величины силы электрического тока, измеренной первичным измерительным преобразователем, в цифровой код.

Трансформаторы электронные эталонные применяются на предприятиях электрических сетей, промышленных предприятиях, в испытательных и измерительных лабораториях.

Трансформатор электронный эталонный собран в прямоугольном металлическом корпусе, на передней панели размещена этикетка с указанием паспортных данных и маркировкой выводов, на боковых панелях размещены клеммы для подключения. В качестве подключаемого первичного измерительного преобразователя для трансформатора электронного эталонного используется трансформатор тока измерительный лабораторный классом точности 0,01 (например: ТТИ-5000.51 рег. номер в ФИФ 55278-13 или аналогичный).

Структура обозначения трансформаторов электронных эталонных

ЭЭТТ-УЭТМ ^®- 0,05-1А

Номинальное значение тока вторичных обмоток первичного измерительного преобразователя, А Класс точности Знак охраны Товарный знак предприятия Тока Трансформатор Электронный --------------- Эталонный

К средству измерений данного типа относятся трансформаторы электронные эталонные зав. № 1, зав. № 2, зав. № 3.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом трафаретной печати на переднюю панель трансформатора электронного эталонного.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средства измерений предусмотрено.

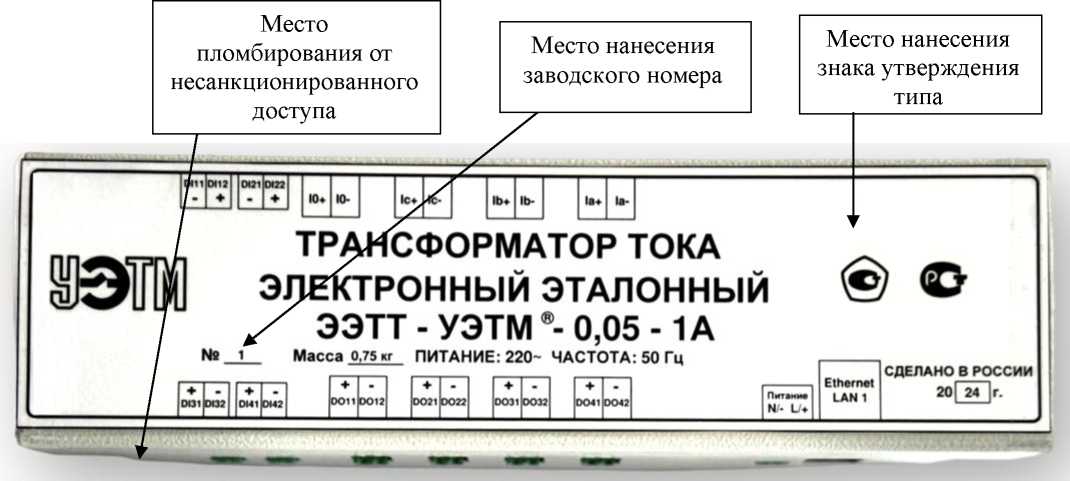

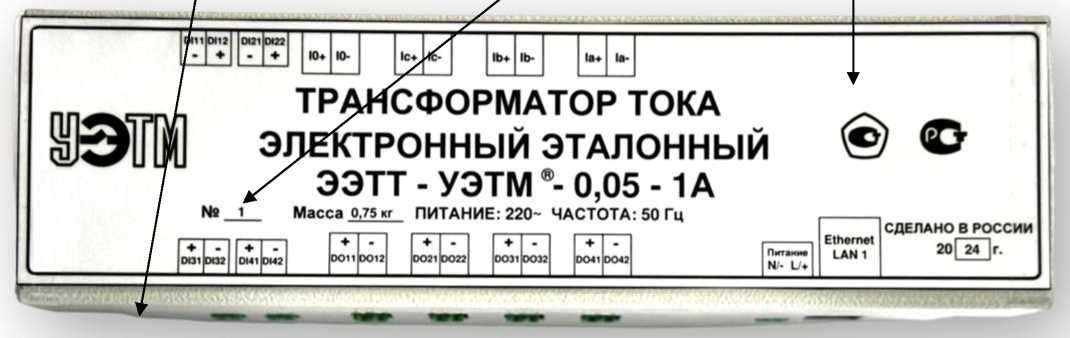

Общий вид трансформатора тока электронного эталонного ЭЭТТ-УЭТМ®-0,05-1А, мест пломбирования от несанкционированного доступа, мест нанесения заводского номера и мест нанесения знака утверждения типа приведены на рисунке 1.

Приказ Росстандарта №1771 от 26.08.2025, https://oei-analitika.ru

Рисунок 1 - Общий вид трансформатора тока электронного эталонного ЭЭТТ-УЭТМ®-0,05-1А с указанием мест пломбирования от несанкционированного доступа, мест нанесения знака утверждения типа, мест нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) трансформатора электронного эталонного основано на чтение библиотек встроенного внутри микроконтроллера. ПО записывается в энергонезависимую память при выпуске из производства и не может быть изменено в процессе эксплуатации. Конструкция не предусматривает вычисление цифрового идентификатора ПО. Конструкция исключает возможность изменения ПО, так как для доступа необходимо вскрыть опломбированный корпус.

Идентификация ПО не предусмотрена.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Класс точности согласно ГОСТ 23624-2001	0,05*
Номинальное значение тока вторичных обмоток первичного измерительного преобразователя, А	1
Диапазон измерений тока, % от 1ном	от 1 до 200
* Погрешности при токах 150 % и 200 % номинального первичного тока должны соответствовать нормам пределов допускаемых погрешностей для 120 % номинального первичного тока по ГОСТ 23624-2001.

Таблица 2 - Основные технические

Наименование характеристики	Значение
Количество каналов	4
Номинальный первичный ток (1ном ), А	Первичный ток определяется диапазоном работы первичного измерительного преобразователя
Напряжение внешнего однофазного источника электропитания иэп переменного тока, В	220±22
Номинальное время аналого-цифрового преобразования Тацп, мс, не более	0,208
Время кодирования SV сообщения (Ткод) независимо от типа источника опорного времени, мс, не более	2
Входное сопротивление, Ом, не более	0,05
Частота входного сигнала, Гц	50
Интерфейс передачи SV потоков	Витая пара (Ethernet 100Base-TX)
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %	от +15 до +25 от 30 до 80
Масса, кг, не более	1
Габаритные размеры, мм, не более: - высота - ширина - длина	70 90 320

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	25
Средняя наработка до отказа, ч	25-10³

Знак утверждения типа

наносится методом трафаретной печати на переднюю панель трансформатора электронного эталонного и в паспорт.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт.
Трансформатор тока электронный эталонный	ЭЭТТ-УЭТМ®-0,05-1А	1
Паспорт	1БП.763.001-01 ПС	1
Руководство по эксплуатации	1БП.763.001-01 РЭ	1

Сведения о методиках (методах) измерений

приведены в пункте 2.2.6 «Методика измерений» руководства по эксплуатации 1БП.763.001-01 РЭ «Трансформаторы тока эталонные электронные ЭЭТТ-УЭТМ^®-0,05-1А Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ 23624-2001 «Трансформаторы тока измерительные лабораторные. Общие технические условия»

ГОСТ Р МЭК 60044-8-2010 «Измерительные трансформаторы - Часть 8: Электронные трансформаторы тока»

Правообладатель

Общество с ограниченной ответственностью «Эльмаш

(УЭТМ)»

(ООО «Эльмаш (УЭТМ)»)

Юридический адрес: 620017, Свердловская обл., г. Екатеринбург, ул. Фронтовых бригад, 22

ИНН 6686007865

Изготовитель

Общество с ограниченной ответственностью «Эльмаш

(УЭТМ)»

(ООО «Эльмаш (УЭТМ)»)

Адрес: 620017, Свердловская область, г. Екатеринбург, ул. Фронтовых бригад, 22 ИНН 6686007865

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_ » 2025 г. № ___

Лист № 1

Всего листов 5

Регистрационный № 96243-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры стеклянные ТС-7Т Назначение средства измерений

Термометры стеклянные ТС-7Т (далее термометры) предназначены для измерений температуры жидких, сыпучих, газообразных сред.

Описание средства измерений

Термометры состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью, вложенной в корпус (основание), на который нанесена шкала. Термометры являются термометрами полного погружения.

Принцип действия термометров основан на тепловом расширении термометрической жидкости и перемещении мениска по капиллярной трубке.

К данному типу термометров относятся шесть исполнений: ТС-7Т-1, ТС-7Т-2, ТС-7Т-3, ТС-7Т-4, ТС-7Т-5 и ТС-7Т-6, отличающиеся метрологическими и техническими характеристиками.

Нанесение знака поверки на термометры не предусмотрено.

Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на обратную сторону корпуса термометров типографским способом на самоклеящуюся пленку, и имеет цифровое обозначение.

Знак утверждения типа наносится методом ультрафиолетовой печати на лицевую сторону термометра.

Пломбирование термометров не предусмотрено.

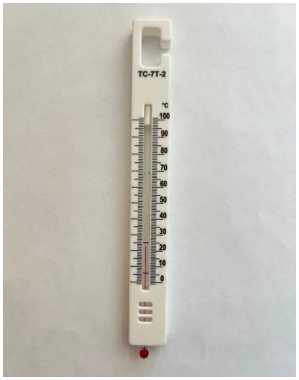

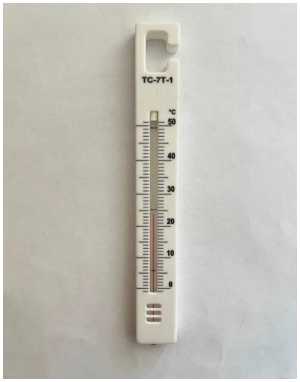

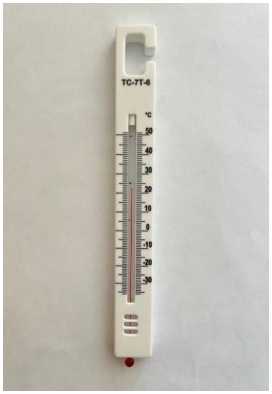

Общий вид Термометры стеклянные ТС-7Т приведен на рисунке 1.

ТС-7Т-2

ТС-7Т-3

ТС-7Т-5

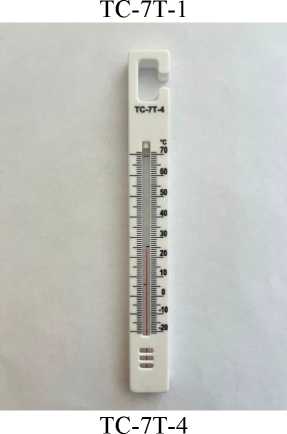

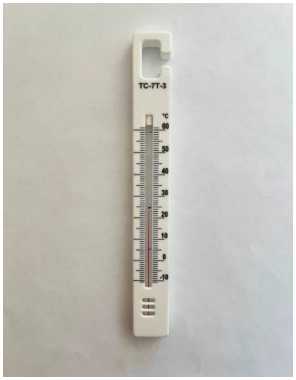

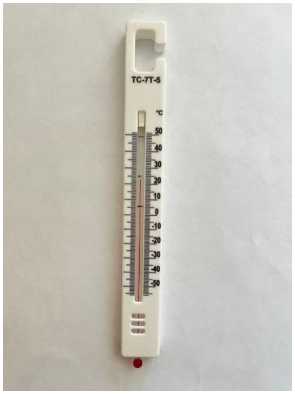

Рисунок 1 - Общий вид термометров ТС-7Т

ТС-7Т-6

Заводской номер

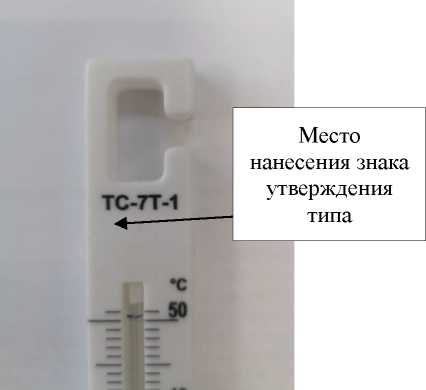

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Диапазон измерений температуры, °C - исполнение ТС-7Т-1 - исполнение ТС-7Т-2 - исполнение ТС-7Т-3 - исполнение ТС-7Т-4 - исполнение ТС-7Т-5 - исполнение ТС-7Т-6	от 0 до +50 от 0 до +100 от -10 до +60 от -20 до +70 от -55 до +50 от -35 до +50
Цена деления шкалы, °C	1,0
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-1, °C	±1
Наименование характеристики	Значение
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-2, °C	±1
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-3, °C	±1,5 (от -10 °C до 0 °C включ.) ±1 (св. 0 °C до +60 °C)
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-4, °C	±1,5 (от -20 °C до 0 °C включ.) ±1 (св. 0 °C до +70 °C)
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-5, °C	±2 (от -55 °C до -38 °C включ.) ±1,5 (св. - 38 °C до 0 °C включ.) ±1 (св. 0 °C до +50 °C)
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-6, °C	±1,5 (от -35 °C до 0 °C включ.) ±1 (св. 0 °C до +50 °C)

Таблица 2 - Основные технические

Наименование характеристики	Значение
Наименование характеристики	ТС-7Т-1	ТС-7Т-2	ТС-7Т-3	ТС-7Т-4	ТС-7Т-5	ТС-7Т-6
Условия эксплуатации: - температуры	от 0 до	от 0 до	от - 10 до	от -20 до	от -55 до	от -35 до
окружающей среды, °C	+50	+100	+60	+70	+50	+50
Габаритные размеры, мм - длина	175 ± 10	175 ± 10	175 ± 10	175 ± 10	175 ± 10	175 ± 10
- ширина	20 ± 2	20 ± 2	20 ± 2	20 ± 2	20 ± 2	20 ± 2
- высота	11 ± 3	11 ± 3	11 ± 3	11 ± 3	11 ± 3	11 ± 3
Масса, не более, г.	30	30	30	30	30	30

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	8
Средняя наработка на отказ, ч	76000

Знак утверждения типа

наносится на корпус термометров методом гравировки и на паспорт типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Термометр стеклянный	ТС-7Т-1 ТС-7Т-2 ТС-7Т-3 ТС-7Т-4 ТС-7Т-5 ТС-7Т-6	1 шт.
Паспорт	ТС.025.001.1ПС	1 экз.
Коробка	ТС.025.003.1	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 6 «Заметки по эксплуатации и хранению» паспорта ТС.025.001.1ПС.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19 ноября 2024 г. №2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»

ТУ 26.51.51-002-80126927-2025 Термометры ТС-7Т. Технические условия

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «Термоспектр»

(ООО НПП «Термоспектр»)

Юридический адрес: 620016, Свердловская обл., г. о. город Екатеринбург,

г. Екатеринбург, ул. Чкалова, д. 231, кв. 933

ИНН 6671282770

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Термоспектр»

(ООО НПП «Термоспектр»)

Юридический адрес: 620016, Свердловская обл., г. о. город Екатеринбург,

г. Екатеринбург, ул. Чкалова, д. 231, кв. 933

Адрес осуществления деятельности: 620027, Свердловская обл., г. Екатеринбург,

ул. Тверитина, д. 16

ИНН 6671282770

Испытательный центр

Акционерное общество «Медтехника»

(АО «Медтехника»)

Место нахождения и адрес юридического лица: 400002, Волгоградская обл., г. Волгоград, ул. Революционная, 57а

в реестре аккредитованных лиц

аккредитации

Уникальный номер записи об RA.RU.314864 от 02.08.2024 г.

№ п/

Наименование типа

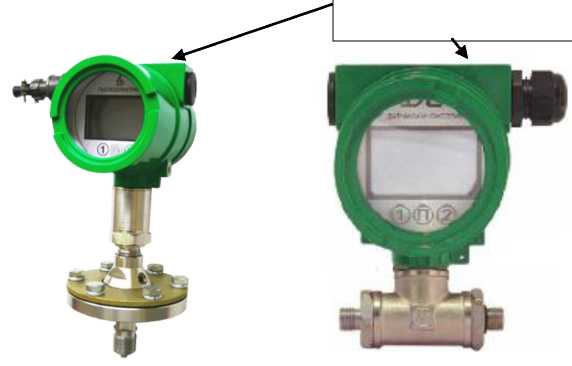

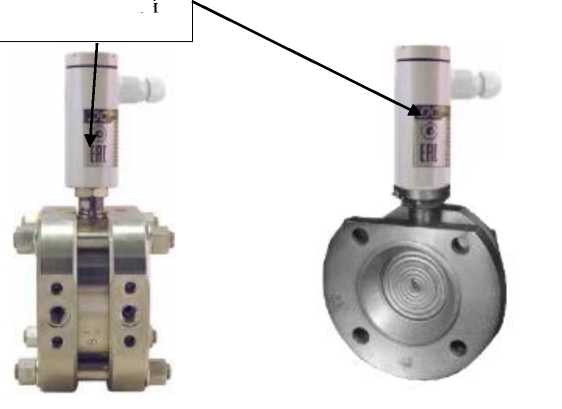

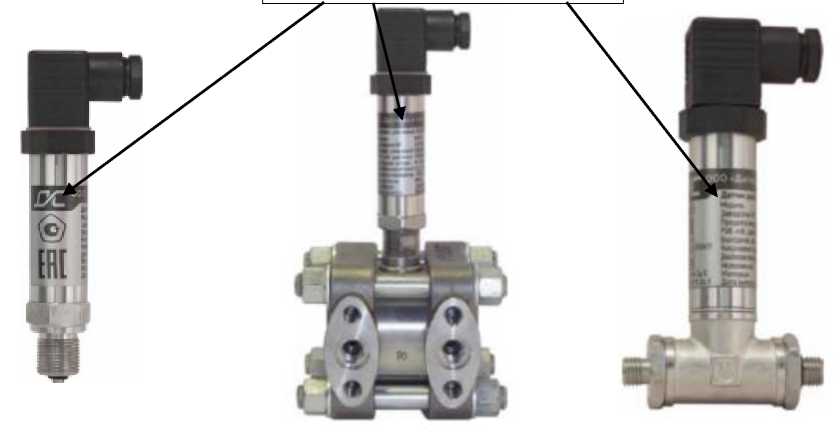

Датчики давления

Обозначение типа

______3_

415М

Код характера произ-вод-ства

Рег. Номер

96238-25

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии 2025 г. № ___

26 от « »

Сведения об утвержденных типах средств измерений

Зав. номер(а) *

415М-ДИ-Ех-5103-

0,25/0,25кПа-

420/RS485-Л-24В-

Т6-С-М20-ГП-Х-приработка360ч-

ТУ26.51.52-002-

24182193-2024,

заводской номер:

57330; 415М-ДИ-

Вн-5193-1-

0,075/250МПа-

HART/USART-Л-

24В-Т6-С-М20-ГП-

Х-приработка360ч-

ТУ 26.51.52-00224182193-2024 за

водской номер: 57331; 415М-ДГ-7526-0,5/1мвст-

420/HART-Л-24-Т5-С2-11м-ГП-Х-приработкаЗ 60ч-

Изготовители	Правооблада тель	Код иден-тифи-кации производства	Методика поверки
7	8	9	10
Общество с	Общество с	ОС	МП-788-
ограниченной	ограниченной		2025 "ГСИ.
ответственно-	ответственно-		Датчики
стью Научно-	стью Научно-		давления
производ-	производ-		415М. Ме-
ственное	ственное		тодика по-
предприятие	предприятие		верки"
"Датчики и	"Датчики и
системы"	системы"
(ООО "Датчи-	(ООО "Датчи-
ки и систе-	ки и систе-
мы"), г. Ро-	мы"), г. Ро-
стов-на-Дону	стов-на-Дону
ИНН	ИНН
6168069959	6168069959

Интервал между поверками

З года

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

Общество с ограниченной ответственностью Научно-производственное предприятие "Датчики и системы" (ООО "Датчики и системы"), г. Ростов-на-Дону ИНН 6168069959

ООО

"ПРОММАШ ТЕСТ Метрология", Московская обл., г. Чехов

18.02.2025

ТУ26.51.52-002-24182193-2024 заводской номер: 57332; 415М-ДГ-8565-0,5/250мвст-420/HART-Л-24-

Т5-С2-11М-ГП-Х-

приработка360ч-

ТУ26.51.52-002-

24182193-2024 заводской ноМер: 57333; 415М-ДД-

Вн-5414-

0,1/1,6кПа-10МПа-

05/USB-Л-9-Т6-С2-

ГП-Х-

приработка360ч-

ТУ26.51.52-002-

24182193-2024 заводской ноМер: 57334; 415М-ДД-

Вн-5454-

0,075/2,5МПа-10МПа-05/USB-Л-

9-Т5-С2-ГП-Х-

приработка360ч-

ТУ26.51.52-002-24182193-2024 заводской ноМер: 57335; 415М-ДИВ-

Ех-7343-0,075/-100-150кПа-05В-Л-24-Т6-Р4-М20-ГП-Х-приработка360ч-

ТУ26.51.52-002-24182193-2024 заводской ноМер: 57336; 415М-ДИВ-

Ех-8365-0,075/-0,1-2,4МПа-042В-Л-24-

Т5-Р4-М20-ГП-Х-

Трансформаторы тока электронные эталонные

ЭЭТТ-

УЭТМ^®-

0,05-1А

96239-25

приработка360ч-ТУ26.51.52-002-24182193-2024 заводской номер: 57337; 415М-ДА-Ех-8038-0,15/100кПа-010В-К-24-Т5-С2-М20-ГП-Х-приработка360ч-ТУ26.51.52-002-24182193-2024 заводской номер: 57338; 415М-ДА-Ех-8063-0,075/2,5МПа-010В-К-24-Т6-С2-М20-ГП-Х-приработка360ч-ТУ26.51.52-002-24182193-2024 заводской номер: 57339; 415М-ДВ-8245-0,075/100кПа-420-Л-24-Т6-С2-М20-ГП-Х-приработка360ч-ТУ26.51.52-002-24182193-2024 заводской номер: 57340____________

1, 2, 3

Общество с ограниченной ответственностью "Эльмаш (УЭТМ)" (ООО "Эль-маш (УЭТМ)"), г. Екатеринбург ИНН

ОС

МП 11426-2024 "ГСИ. Трансформаторы тока электронные эталонные ЭЭТТ-УЭТМ^®-

4 года

Общество с ограниченной ответственностью "Эльмаш (УЭТМ)" (ООО "Эльмаш (УЭТМ)"), г. Екатеринбург ИНН 6686007865

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И.Менделее ва", г. Екатеринбург

14.04.2025

6686007865

0,05-1А.

Методика поверки"

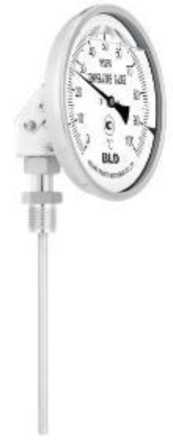

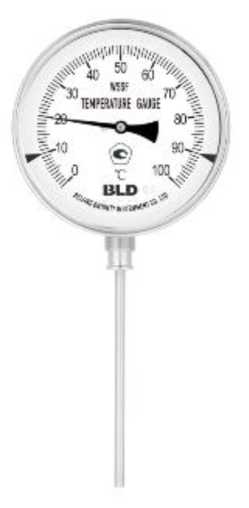

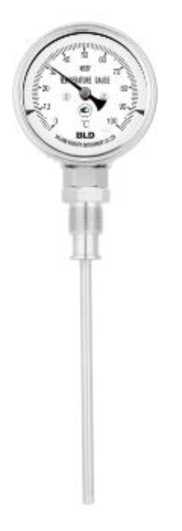

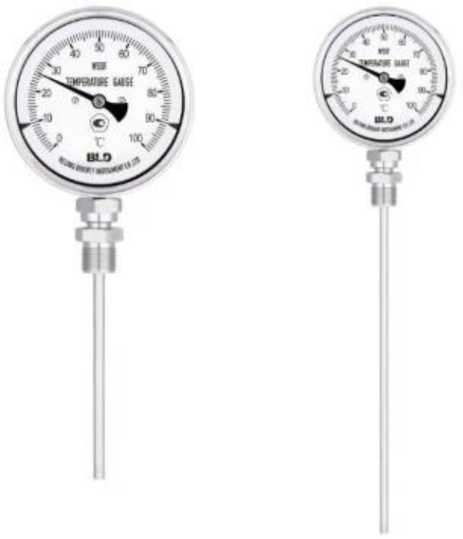

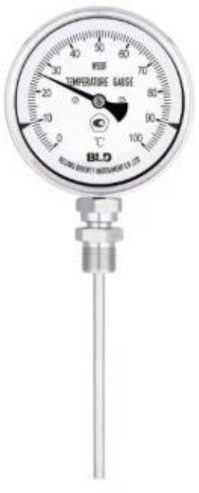

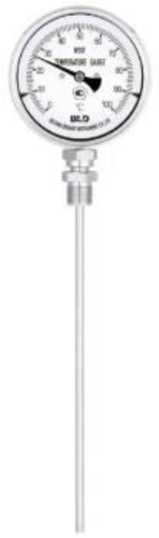

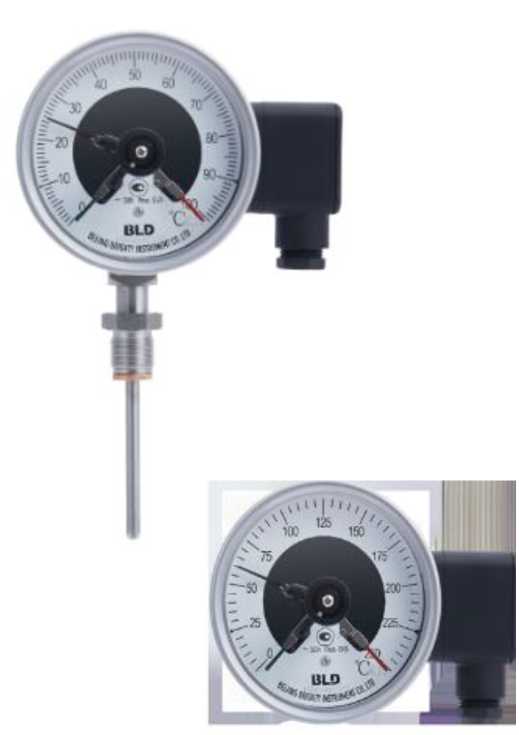

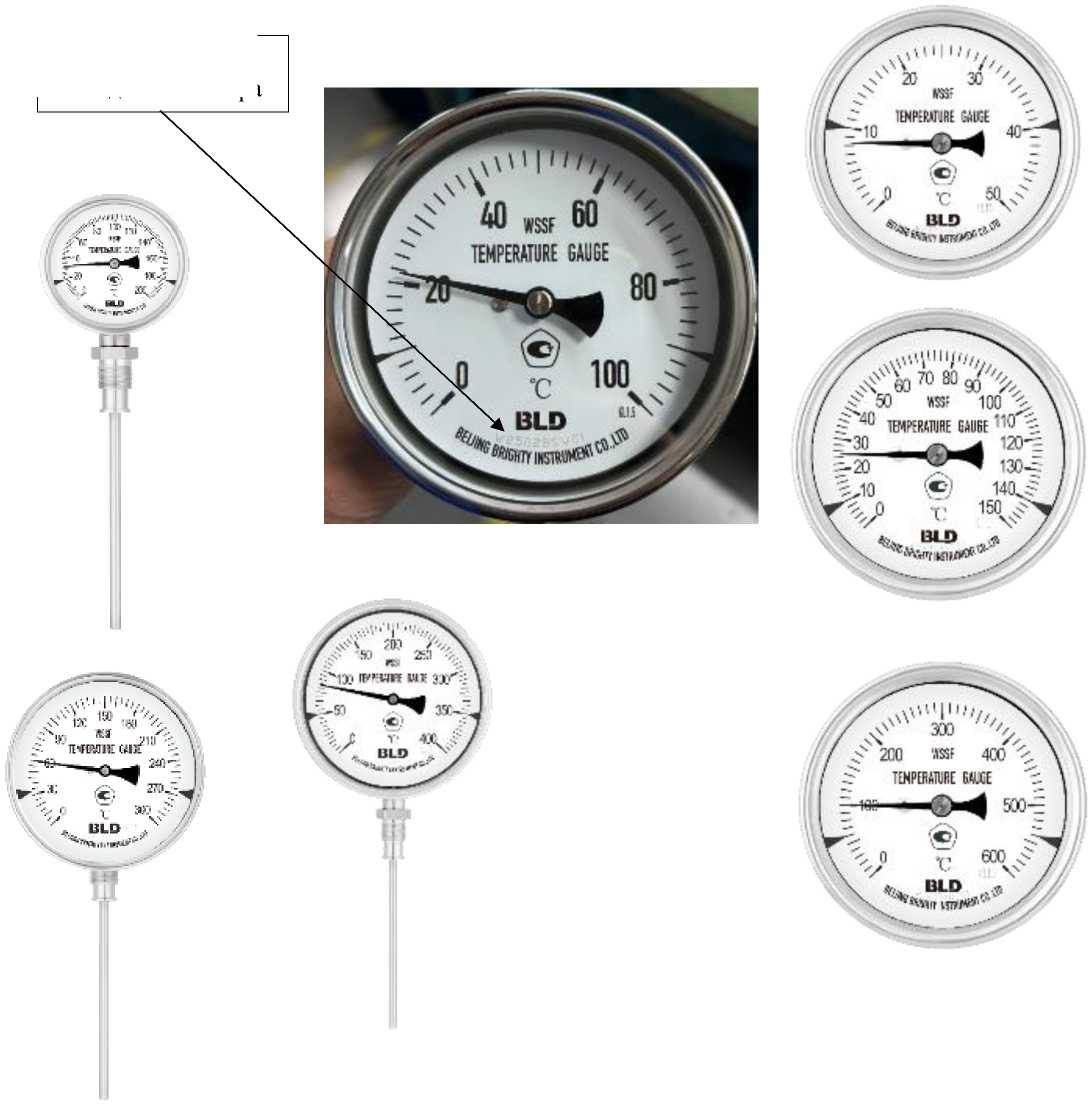

Термометры биметаллические

WSSF

96240-25

W2309BNP00,

W2309BNP01,

W2209BCD00

Beijing Brighty Instrument Co., Ltd, Китай

Beijing Brighty

Instrument Co.,

Ltd, Китай

ОС

МП-7922025 "ГСИ. Термометры биме-талличе-ские

WSSF. Методика поверки"

2 года

Общество с ограниченной ответственностью "СОР-

ТУМ" (ООО "СОРТУМ"), г. Москва ИНН 7722464075

ООО

"ПРОММАШ ТЕСТ Метрология", г. Москва

18.04.2025

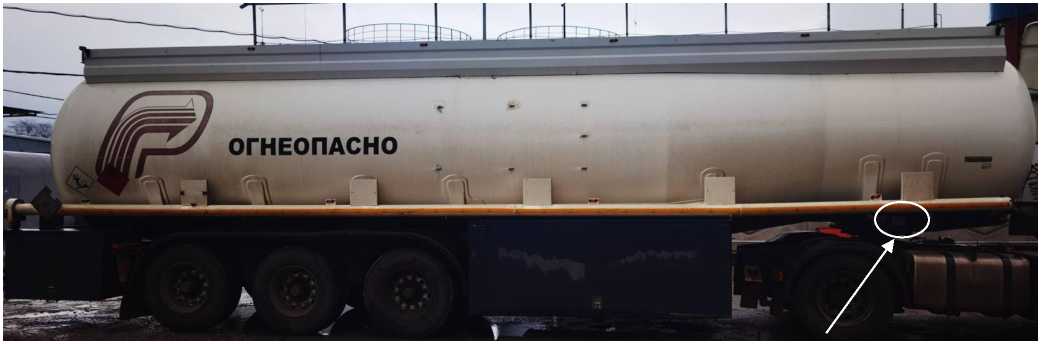

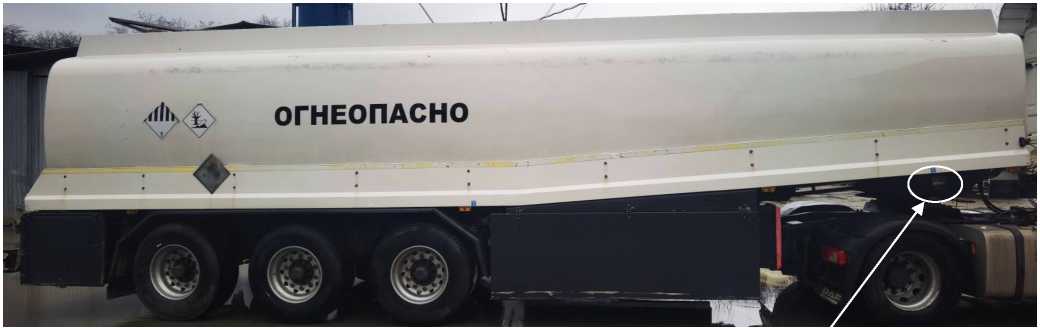

Полуприцеп-цистерна

WILLIG

SANA

42.0.

96241-25

1951318

Kurt Willig GmbH & Co.

KG, Германия

Kurt Willig GmbH & Co.

KG, Германия

ОС

ГОСТ 8.600-2011 "ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки"

2 года

Индивидуальный предприниматель Лысенко Вячеслав Николаевич (ИП Лысенко Вячеслав Николаевич), г. Краснодар, ИНН23120207 7034

ЗАО "Нефте-базстрой", г. Самара

31.03.2025

Полуприцеп-цистерна

ROHR

TAL-A-

DK40.0

96242-25

3720

Rohr

Fahrzeugbau

GmbH, Германия

Rohr

Fahrzeugbau

GmbH, Герма

ния

ОС

ГОСТ 8.600-2011 "ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки"

2 года

ЗАО "Нефте-базстрой", г. Самара

31.03.2025

Термометры стеклянные

ТС-7Т

96243-25

ТС-7Т-1 № 25

1000001, № 25

1000002; ТС-7Т-2

№ 25 2000001, №

25 2000002; ТС-7Т-

3 № 25 3000001, №

25 3000002; ТС-7Т-

Общество с ограниченной ответственностью Научно-производственное предприятие

ОС

МП 0022025 "ГСИ. Термометры стеклянные ТС-7Т.

Методика

2 года

Общество с ограниченной ответственностью Научно-производственное предприятие "Тер-

ОАО "Мед-техника", г. Волгоград

23.04.2025

4 № 25 4000001, №

25 4000002; ТС-7Т-

5 № 25 5000001, №

25 5000002; ТС-7Т-

6 № 25 6000001, №25 6000002

"Термоспектр" (ООО НПП "Термоспектр"), г.

Екатеринбург

ИНН

6671282770

"Термоспектр" (ООО НПП "Термоспектр"), г.

Екатеринбург

ИНН

6671282770

поверки"

моспектр"

(ООО НПП "Термоспектр"), г. Екатеринбург ИНН 6671282770

Полуприцеп-цистерна

BUNGE-

TSA

42.0/6

96244-25

W09111111T2B230

C M BUNGE

FAHRSEUGW

ERK, Германия

C M BUNGE

FAHRSEUGW

ERK, Германия

ОС

ГОСТ 8.600-2011 "ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов.

Методика поверки"

2 года

Общество с ограниченной ответственностью "Кубань-

Сервис" (ООО "Кубань-Сервис"), г. Краснодар

ИНН

2312112240

ЗАО "Нефте-базстрой", г. Самара

31.03.2025

Полуприцеп-цистерна

PARCIS

96245-25

VS9A36138P103227

PARCISA 8.А.,

Испания

PARCISA 8.А.,

Испания

ОС

ГОСТ 8.600-2011 "ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки"

2 года

Общество с ограниченной ответственностью "Кубань-

Сервис" (ООО "Кубань-Сервис"), г. Краснодар

ИНН

2312112240

ЗАО "Нефте-базстрой", г. Самара

31.03.2025

Трансформаторы тока гальванической развязки

МИР-

ТЕК-

ТТГР-

1000

96246-25

01, 02, 03

Общество с ограниченной ответственностью "МИР-ТЕК" (ООО "МИРТЕК"),

Ростовская область, г. Таганрог ИНН 6154125635

Общество с ограниченной ответственностью "МИР-ТЕК" (ООО "МИРТЕК"),

Ростовская область, г. Таганрог ИНН 6154125635

ОС

МП 39-262025 "ГСИ. Трансформаторы тока гальванической развязки МИРТЕК-ТТГР-1000. Методика поверки"

4 года

Общество с

ограниченной ответственностью "МИР-

ТЕК" (ООО "МИРТЕК"), Ростовская область, г. Таганрог ИНН 6154125635

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И.Менделее ва", г. Екатеринбург

06.05.2025

10.

Нагрузки электронные программи-

FT6400

96247-25

FT6412NZ, заводской номер F42-2404-8211;

"ShenZhen

Faithtech

Co.,LTD", Ки-

"ShenZhen

Faithtech

Co.,LTD", Ки-

ОС

РТ-МП-

152-5512025 "ГСИ.

1 год

Общество с ограниченной ответственно-

ФБУ "НИЦ ПМ - Ростест", г. Москва

30.04.2025

11.

12.

руемые постоянного тока

Счетчики электрической энергии многофункциональные

Резервуар стальной горизонтальный ци-линдриче-

РГС-50

96248-25

96249-25

96250-25

FT6430N, заводской номер F42-2304-1248

№ 26005900 (исполнение TE301 0,5S/0,5-5(10)T-LC-

ORS2FP), № 26004062 (исполнение TE301 1/1-5(100)-RLCU-ORS2FPGW), № 25400933 (исполнение TE101 1/1-5(100)-NRLC-OG)

№ 26033475 (исполнение SM302 5(10)A.0,5S/0,5.D.P.

O.RF.2RS.G.L.C), № 26033460 (исполнение SM302 5(100)A.1/1.D.R.P.

O.RF.2RS.VR.L.C), № 61915174 (исполнение SM207 5(100)A.1/1.D.R.P.

O.RF.L.C)

1013

тай

Общество с ограниченной ответственностью "Неро Электроникс" (ООО "Неро

Электроникс"),

Республика

Беларусь

Общество с ограниченной ответственностью "Неро Электроникс" (ООО "Неро Электроникс"),

Республика

Беларусь

Филиал

"Псков" Акционерного общества "Газпромнефть-

тай

Общество с ограниченной ответственностью "Неро Электроникс" (ООО "Неро

Электроникс"),

Республика

Беларусь

Общество с ограниченной ответственностью "Неро Электроникс" (ООО "Неро Электроникс"),

Республика

Беларусь

Филиал "Псков" Акционерного общества "Газпромнефть-

ОС

Нагрузки		стью "Эрствак"
электрон-		(ООО "Эр-
ные про-		ствак"),
граммиру-		г. Москва ИНН
емые постоянного тока FT6400. Методика поверки"		7717740996

МП-НИЦЭ-056-25 "ГСИ.

Счетчики электрической энергии мно-гофункци-ональные TE. Методика поверки"

МП-НИЦЭ-055-25 "ГСИ.

Счетчики электрической энергии мно-гофункци-ональные SM. Методика поверки"

ГОСТ 8.346-2000 "ГСИ. Резервуары стальные

10 лет

- для клас

сов точности

0,5S;

0,5; 16 лет -

для

класса точно

сти 1

10 лет

- для классов точности

0,5S;

0,5; 16 лет -

для класса точности 1

5 лет

Общество с ограниченной ответственностью "Неро Электроникс" (ООО "Неро

Электроникс"),

Республика

Беларусь

Общество с ограниченной ответственностью "Неро Электроникс" (ООО "Неро Электроникс"),

Республика

Беларусь

Филиал "Псков" Акционерного общества "Газпромнефть-

ООО "НИЦ "ЭНЕРГО", г. Москва

ООО "Метро-КонТ", г. Казань

28.05.2025

20.06.2025

ский

Аэро" (Филиал "Псков" АО

"Газпром-нефть-Аэро"),

г. Санкт-

Петербург

ИНН

7714117720

Аэро" (Филиал "Псков" АО

"Газпром-нефть-Аэро"),

г. Санкт-

Петербург

ИНН

7714117720

горизонтальные цилиндрические.

Методика поверки"

Аэро" (Филиал "Псков" АО "Газпром-нефть-Аэро"), г. Санкт-Петербург

ИНН

7714117720

14.

Меры градиента магнитной индук

ции

МГМИ-

96251-25

24001

Общество с ограниченной ответственностью "АКА-

Скан" (ООО "АКА-Скан"), г. Москва

ИНН

7729683855

Общество с ограниченной ответственностью "АКА-

Скан" (ООО "АКА-Скан"), г. Москва

ИНН

7729683855

ОС

МП 22050003-2024 "ГСИ. Меры градиента магнитной индукции МГМИ-24. Методика поверки"

1 год

Общество с ограниченной ответственностью "АКА-

Скан" (ООО "АКА-Скан"), г. Москва ИНН 7729683855

ФГУП

"ВНИИМ им.

Д.И. Менделеева", г. Санкт-Петербург

01.07.2025

15.

Полуприцеп-

цистерна

WILLIG

3S4304

96252-25

W0911733961W200

"Kurt Willig

GmbH & Co.

KG", Германия

Индивидуальный предприниматель Панков Владимир Анатольевич (ИП Панков Владимир

Анатольевич), г. Смоленск

ИНН

673101555809

ОС

РТ-МП-587-2082025 "ГСИ.

Полуприцеп-цистерна WILLIG 3S4304.

Методика поверки"

2 года

Индивидуальный предприниматель Панков Владимир Анатольевич (ИП Панков Владимир

Анатольевич), г. Смоленск

ИНН

673101555809

ФБУ "НИЦ

ПМ - РО-

СТЕСТ", г. Москва

01.07.2025

16.

Уровнемеры радарные волноводные

UHS-8

96253-25

2502-0075-01, 25020075-02, 2502-007503, 2502-0075-04, 2502-0076-05

"JIANGSU XINHUI MEASURE

MENT AND CONTROL TECHNOLO

GY CO., LTD.", Китай

"JIANGSU XINHUI MEASURE

MENT AND CONTROL TECHNOLO

GY CO., LTD.", Китай

ОС

РТ-МП-681-2082025 "ГСИ. Уровнемеры радарные волноводные. Методика поверки"

3 года

"JIANGSU XINHUI MEASURE

MENT AND CONTROL TECHNOLO

GY CO., LTD.", Китай

ФБУ "НИЦ ПМ - Ростест", г. Москва

22.07.2025

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «аз » аигус^та 2025 г. № _ ■

Лист № 1

Всего листов 16

Регистрационный № 96238-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

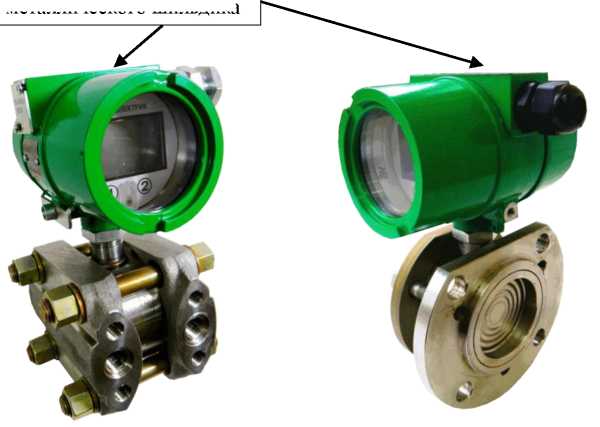

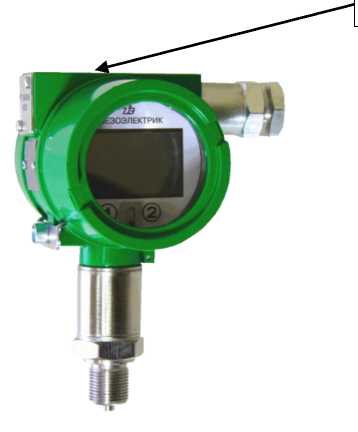

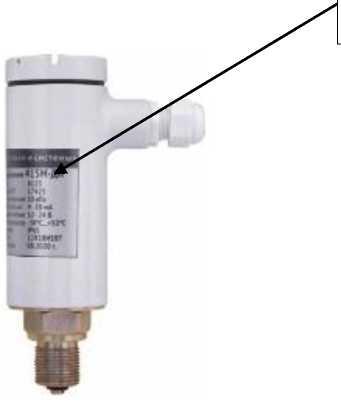

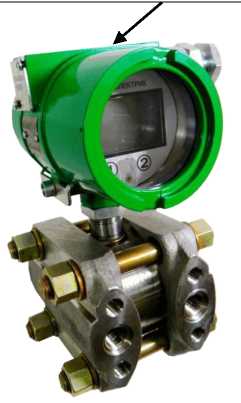

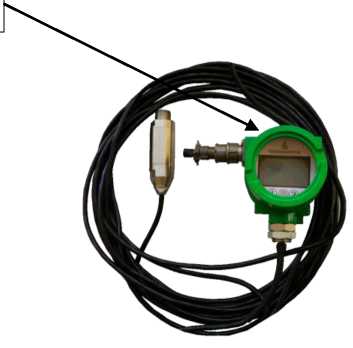

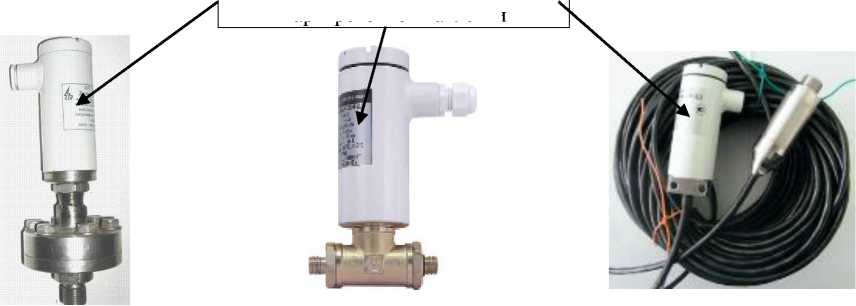

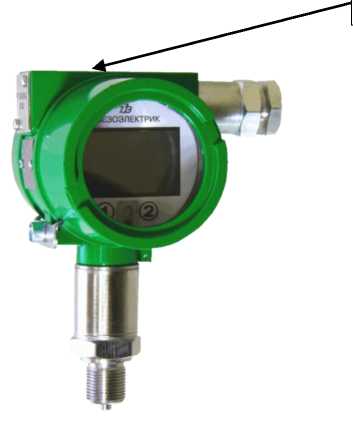

Датчики давления 415М Назначение средства измерений

для непрерывного разрежения (ДВ),

Датчики давления 415М (далее - датчики) предназначены преобразования избыточного давления (ДИ), в том числе: давления-разрежения (ДИВ) и гидростатического давления (ДГ), а также абсолютного давления (ДА) и разности давлений (ДД) в аналоговый выходной сигнал силы тока или напряжения постоянного тока, а также в цифровой вид с использованием интерфейсов RS-485, USB, HART, USART и протоколов HART, Modbus RTU. Измеряемая среда - жидкость, пар или газ, в том числе газообразный кислород.

Описание средства измерений

Конструктивно датчики состоят из смонтированных в корпусе тензопреобразователя и встроенного электронного устройства (или выносного для моделей 5ХХХ). Тензопреобразователь представляет собой систему мембраны с пластиной из монокристаллического сапфира с пленкой кремния, на которой по интегральной технологии выполнен мост Уинстона. Тензопреобразователь основан на пьезорезистивном эффекте в полупроводниках - на изменении проводимости кристалла при его деформировании давлением. Мембрана преобразует внешнее измеряемое давление в деформацию пластины. В результате появляется разбаланс моста, пропорциональный измеряемому давлению. Электронное устройство обеспечивает питание моста постоянным током, преобразование изменения напряжения в выходной сигнал, архивирование данных измерений, индикацию и управление внешним устройством. Питание датчика осуществляется от внешнего источника постоянного тока, вывод выходного и управляющего сигналов в зависимости от исполнения осуществляется через разъем, клеммную колодку или по встроенному кабелю.

Датчики имеют общепромышленное (415М), кислородное (415М-К)

и взрывозащищенные исполнения:

415М-Ех с маркировкой «0Ех ia IIC T6 Ga X», для пылевых сред - «Ex ia IIIC T85°C Da X» (вид взрывозащиты «искробезопасная цепь»);

415М-Вн с маркировкой «1Ex db IIC T6 Gb X», для пылевых сред - «Ex tb IIIB T85°C Db X» (вид взрывозащиты «взрывонепроницаемая оболочка»).

Датчики кислородного исполнения 415М-К могут применяться в системах с газообразным кислородом и кислородсодержащими газовыми смесями.

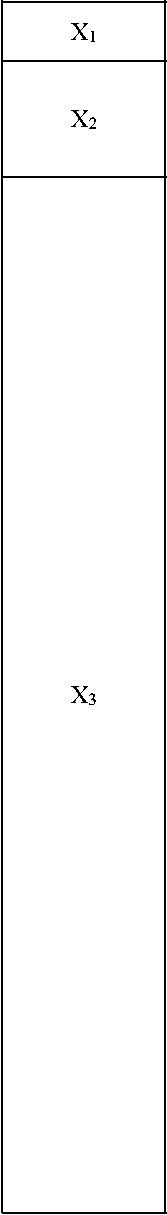

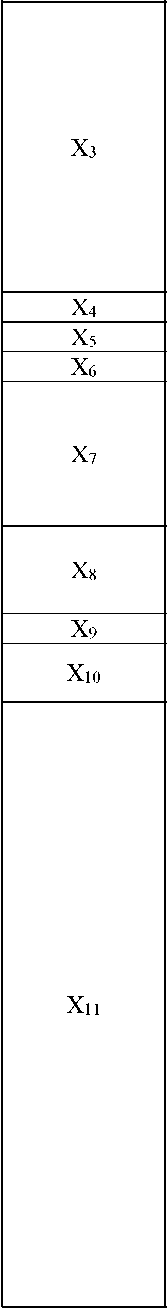

Структура условного обозначения датчиков: 415М-Х1-Х2-Х3-Х4/Х5-Х6-Х7-Х8-Х9-Х10-Х11-Х12-Х13-Х14-ГП-Х15-Х16-Х17 Расшифровка условного обозначения датчиков указана в таблице 1.

Таблица 1 - Расшифровка условного обозначения датчиков Обозначение

___________________________Расшифровка___________________________ Сокращенное наименование вида измеряемого давления:

ДА, ДИ, ДВ, ДИВ, ДД, ДГ___________________________________________

Код исполнения (для общепромышленных обозначение отсутствует):

- Ех (взрывозащищенное)
- Вн (взрывозащищенное)
- К (кислородное)_______________________________________________________

Модель датчика (обозначение «ХХХХ» - все индексы цифровые)

Абсолютного давления (ДА): 5033; 7033; 8033; 8038; 5043; 7043; 8043; 8048; 5053; 7053; 8053; 8058; 5063; 7063 ;8063; 8068.

Избыточного давления (ДИ): 5103; 7103; 8103; 5103-1; 7103-1; 8103-1; 5104; 5105; 5113; 7113; 8113; 5123; 7123; 8123; 8128; 5124; 5125; 8125; 5133; 7133; 8133; 8138; 5134; 5135; 8135; 5143; 7143; 8143; 8148; 5143-1; 7143-1; 8143-1; 8148-1; 5144; 5145; 8145; 5153; 5157; 7153; 7157; 8153; 8157; 8158; 5163; 5167; 7163; 7167; 8163; 8167; 8168; 5164; 5165; 8165; 5163-1; 5167-1; 7163-1; 7167-1; 8163-1; 8167-1; 8168-1; 5173; 5177; 7173; 7177;8173; 8177; 8178; 5183; 5187; 7183; 7187; 8183; 8187; 8188; 5193; 5197; 7193; 7197; 8193; 8197; 8198; 5193-1; 7193-1; 8193-1; 8198-1.

Давления-разрежения (ДВ): 5203; 7203; 8203; 5203-1; 7203-1; 8203-1; 5204; 5205; 5213; 7213; 8213; 5223; 7223; 8223; 8228; 5224; 5225; 8225; 5233; 7233; 8233; 8238; 5234; 5235; 8235; 5243; 7243; 8243; 8248; 5244; 5245; 8245.

Давления-разрежения (ДИВ): 5303; 7303; 8303; 5313; 7313; 8313; 5314; 5315; 5323; 7323; 8323; 8328; 5324; 5325; 8325; 5333; 7333; 8333; 8338; 5334; 5335; 8335; 5343; 7343; 8343; 8348; 5344; 5345; 8345; 5353; 7353; 8353; 8358; 5363; 5367; 7363; 7367; 8363; 8367; 8368; 5364; 5365; 8365.

Разности давлений (ДД): 5401; 5402; 7402; 8402; 5401-1; 5402-1; 7402-1; 8402-1; 5414; 7414; 8414; 5411; 5412; 7412; 8412; 5424; 7424; 8424; 5422; 7422; 8422; 5434; 7434; 8434; 5432; 7432; 5444; 7444; 8444; 5454; 7464; 8464.

Гидростатического давления (ДГ): 5526; 7526; 8526; 5535; 7535; 8535; 5536; 7536; 8536; 5546; 7546; 8546; 5545; 7545; 8545; 5546-1; 7546-1; 8546-1; 5556; 7556; 8556; 5565; 7565; 8565; 5566; 7566; 8566.

Первая цифра модели датчика - конструктивное исполнение корпуса:

«5» - индикаторный датчик

«8» - многопредельный датчик

«7» - однопредельный перенастраиваемый датчик

Вторая цифра модели датчика - тип измеряемого давления:

«0» - абсолютное давление

«1» - избыточное давление

«2» - разрежение

«3» - давление-разрежение

«4» - разность давлений

«5» - гидростатическое давление

Третья цифра модели датчика - верхний предел измерений (до 250 МПа)

Продолжение таблицы 1

Обозначение

___________________________Расшифровка___________________________ Четвертая цифра модели датчика - тип присоединения к процессу:

«1» - не используется

«2» - присоединение к процессу с использованием медных трубок и накидной гайки М12Х1.5 (Рисунок Д.4 РЭ)

«3» - присоединение к процессу резьбовое М20х1.5, М27х1.5 или G3/4

«4» - датчики с измерительным блоком (Рисунок В.2 РЭ)

«5» - датчики с фланцевым присоединением (Рисунок В.4 РЭ)

«6» - датчики, имеющие погружную часть ДГ

«7» - датчики с разделительной мембраной

«8» - исполнение датчика с аналоговым электронным блоком

Предел допускаемой основной приведенной погрешности___________________

Верхний предел измерений и единица величины___________________________

Рабочее избыточное давление для датчиков ДД____________________________

Код выходного сигнала:

05 (0-5 мА); 50 (5-0 мА); 420 (4-20 мА); 204 (20-4 мА); 042В (0,4-2 В); 05В (0-5 В); 010В (0-10 В); RS485; USART; HART; USB

Совмещенные выходные сигналы обозначаются через косую черту (пример: 420/USART; 05/RS485)_________________________________________________

Код характеристики преобразования:

- Л - линейная (базовое исполнение)
- Кр - корнеизвлекающая_____________________________________________

Напряжение питания, В (от 3,2 до 36)______________________________________

Код климатического исполнения по ГОСТ 15150-69: Т1 (УХЛ3.1), Т2 (УХЛ3.1), Т3(У.2), Т4(У.2), Т5(У.2), Т6(У.2). Базовое исполнение - Т4____________________

Код электрического соединителя:

- С: сальниковый ввод (для кабеля 06-12мм) и КК (колодка клеммная внутренняя)
- С1: сальниковый ввод (06-11мм) и КК (колодка клеммная внутренняя)
- С2: сальниковый ввод (05-10,5мм) и КК (колодка клеммная внутренняя)
- С3: трубный сальниковый ввод (07,5-13мм) и КК (колодка клеммная внутренняя)
- С4: сальниковый (для бронированного кабеля 07,5-10,5мм) и КК
- С3М15: сальниковый ввод КНВМ1М-15 (FETG11-15) (06-12мм) с креплением для металлорукава Ду15 и КК
- С3М20: сальниковый ввод КНВМ1М-20 (FETG11-20) (06-12мм) с креплением для металлорукава Ду20 и КК
- C5/L: ввод с кабелем длиной Ь(м) и резьбой G1/2” для присоединения металлорукава
- C6/L: ввод с кабелем длиной L (м)
- C7/L: герметичный ввод IP68 с кабелем длиной L (м)
- Р1: разъем: розетка 2РМ14Б4Г1Е1 (вилка каб. 2РМ14КПН4Ш1Е1)
- Р2: разъем: розетка 2РМ18Б10Г3Е1 (вилка каб. 2РМ18КПН10Ш3Е1)
- Р3: разъем: розетка 2РМ22Б10Г1Е1 (вилка каб. 2РМ22КПН10Ш1Е1)
- Р4: разъем: вилка GSP3M20 (розетка GDM-3011 08-10 мм)
- Р5: разъем: вилка ELST500/12093Sn (розетка ELKA 5012 PG 9 каб. 06-8 мм)

таблицы 1

Обозначение	Расшифровка
Х12	Материал мембраны (указывается по необходимости): ММ1 (Сплав 36НХТЮ; Сталь 12Х18Н10Т) ММ2 (AISI 316L, Сталь 12Х18Н10Т) ММ3 (Керамика AL2O3, Сталь 12Х18Н10Т) ММ4 (Кремний Сталь, 12Х18Н10Т) ММ5 (Титановый сплав, Сталь 12Х18Н10Т)
Х13	Присоединительный размер штуцера, кроме датчиков -ДД и -ДГ (базовое исполнение - М20)
Х14	Длина кабеля для датчиков ДГ моделей ХХХ6 - L (метров)
ГП	Указывается при заказе с поверкой
Х15	Код монтажных частей: Н (КМЧ20); СК; КМЧ Т; БКН1-10; БКН2-10; БКН3-11; БКН3-11-12С1; БКН3- 11-12С2; БКН5; КМЧ RVG; КМЧ RVG mini; П27; П12; Ш20; Г; Х
Х16	Дополнительные требования: дроссель; рабочая среда; приработка 360ч (ТП) и др.
Х17	Обозначение технических условий (ТУ 26.51.52-002-24182193-2024)
Примечание: базовое исполнение допускается не указывать

Пример условного обозначения: 415М-ДИ-Ех-5163-0,15/1,6МПа-05-24-Т4-С1-ММ2-ГП-БКН1-10-Н360ч-ТУ 26.51.52-002-24182193-2024.

Нанесение знака поверки на датчик не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится с помощью лазерной гравировки на металлический шильд датчика или на наклейку методом типографской печати.

Фотографии общего вида датчиков представлены на рисунках 1-3.

модели: 50Х3; 51Х3; 52Х3; 53Х3

Место нанесения металлического шильдика

модели: 51Х5; 52Х5; 53Х5; 55Х5

модели: 51Х4; 52Х4;

53Х4; 54Х4;

Рисунок 1 - Общий вид датчиков давления 415М

Место нанесения металлического шильдика

модели: 54Х2

модели: 5157^5197;

5367;

модели: 55Х6;

Место нанесения маркировочной наклейки

модели. 80Х3; 81Х3;

82Х3; 83Х3

модели. 84Х4; 81Х4

модели: 85Х5

Место нанесения маркировочной наклейки

модели: 8157^8197; 8367

модели: 84Х2

модели: 85Х6

Рисунок 2 - Общий вид датчиков давления 415М

Место нанесения маркировочной наклейки

модели: 74Х4;. 71Х4;

модели: 74Х2;

Рисунок 3 - Общий вид датчиков давления 415М

модели: 80Х8; 70Х3;81Х8; 71Х3; 82Х8; 72Х3; 83Х8; 73Х3;

Место нанесения знака утверждения типа

давления 415М-ДД

® ..........

ЕН[

Зйеодской№ 12И5|^ Предел измерений 2,5 кПаЛ Раб. из Б. да вл ЕН не 0,бМГа\ Бы ладней СИГНАЛ 4 20 мА\ Напря1КЕНИЕ питания 9-34 В А Диапазон танпсратур - J0“C,„+50' Исполнение

Материал Дата выпуска

IPfcS 12X1BH1DT 09.20'24 Г.

.GC ООО 4(Да7чнки н снстемыз>^вц

Предел измерений Выходной сигнал Напряж. Пит. Диапазон тенпер.

160 кПа

12 24 В

А)

Место нанесения заводского номера

Б)

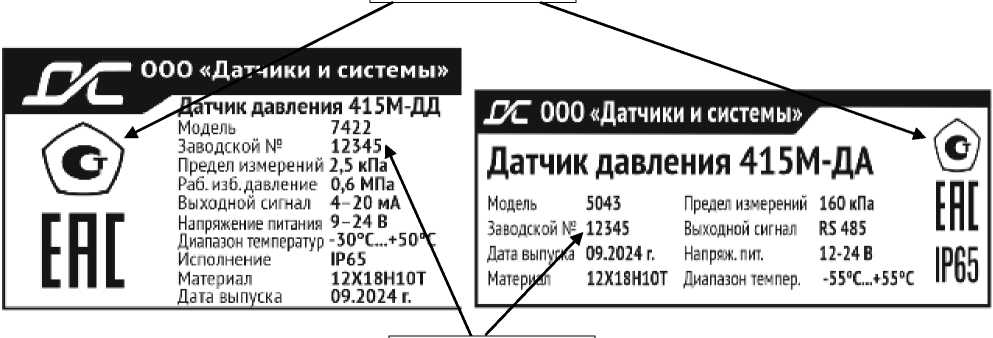

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа на маркировочной наклейке (А) и на металлическом шильдике (Б) датчика

Ограничение доступа к местам настройки (регулировки) осуществляется путем нанесения мастичных пломб с изображением знака поверки, указанных на рисунке 5.

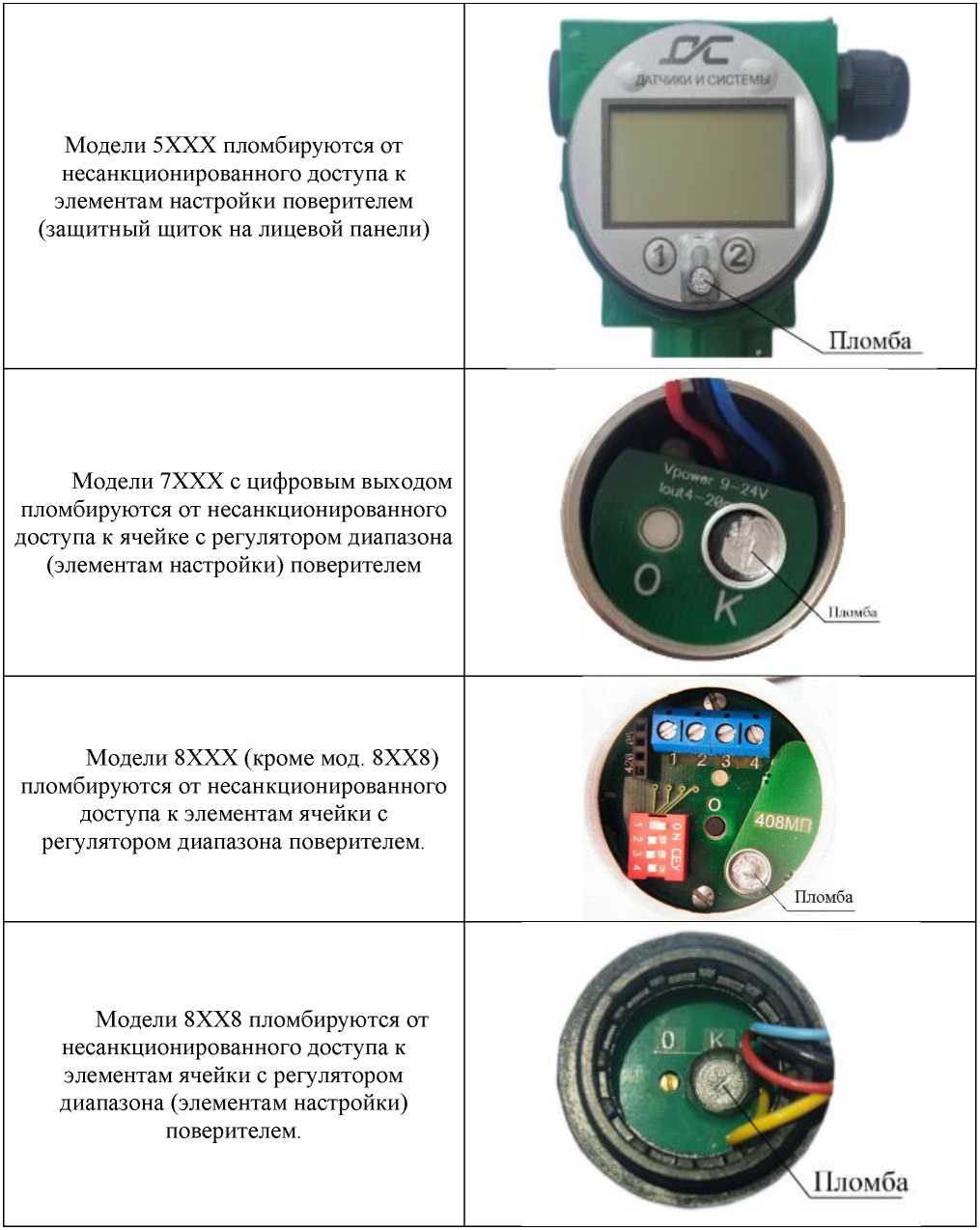

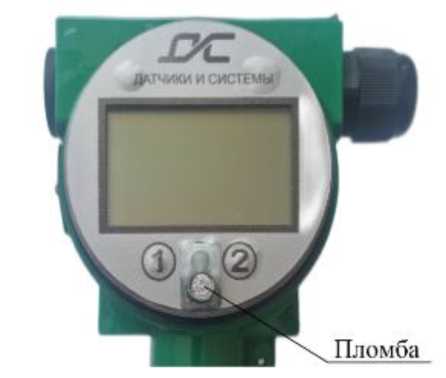

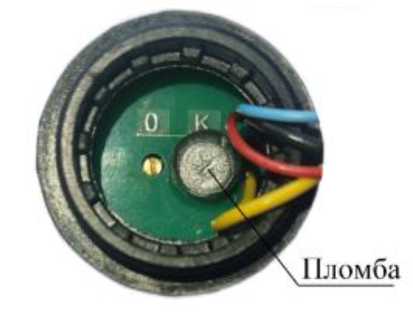

Рисунок 5 - Места нанесения мастичных пломб с изображением знака поверки

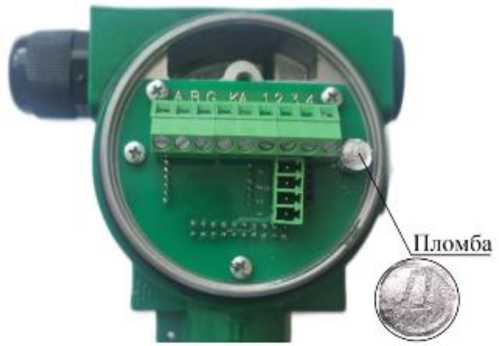

Для предотвращения несанкционированного доступа к электронным элементам со стороны монтажной панели производитель осуществляет опломбировку в месте, указанном на Рисунке 6.

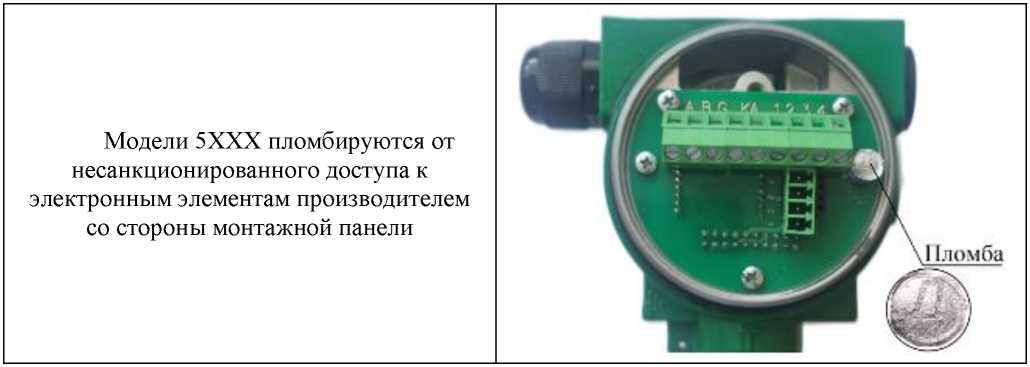

Рисунок 6 - Место нанесения пломбы

от несанкционированного доступа к электронным элементам датчика

Программное обеспечение

Программное обеспечение (ПО) состоит из встроенного и автономного ПО. Встроенное ПО является метрологически значимым и устанавливается на предприятии изготовителе во время производственного цикла. Автономное ПО «Датчик 415» устанавливается на персональный компьютер, не является метрологически значимым и предназначено для визуализации результатов измерений, калибровки (диапазона или нуля) и сброса до заводских настроек.

Таблица 2 - Идентификационные данные (признаки) программного обеспечения
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Датчик 415.exe
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	f8dca8fb1563d88afbe15d4dc6df2219
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологически значимая часть программного обеспечения защищена за счёт схемотехнической конфигурации интерфейсов микропроцессора и соответствующих драйверов, использования низкоуровневого языка программирования и компиляции в машинные коды, хранения калибровочных данных в виде полиномиальных коэффициентов внутри прошивки и в отдельной области памяти, аппаратной защиты памяти микропроцессора от считывания, ограничения доступа к месту записи калибровочных коэффициентов и привязки программы к оборудованию, а встроенные механизмы восстановления при сбоях питания исключают изменение кода и калибровочных данных.

Идентифицировать метрологически значимую часть программного обеспечения не представляется возможным. При работе прибора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.

Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с разделом 4 (п. 4.5) рекомендации по метрологии Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики_______

__________Наименование характеристики__________

Верхние пределы измерений для датчиков абсолютного давления: 415М-ДА, 415М-ДА-Ех,

415М-ДА-Вн

- моделей 5033²,³⁾; 7033²⁾; 8033²⁾; 8038²⁾, кПа
- моделей 5043²,³⁾; 7043²⁾; 8043²⁾; 8048²⁾, кПа
- моделей 5053²,³⁾; 7053²⁾; 8053²⁾; 8058²⁾, кПа
- моделей 5063²,³⁾; 7063²⁾; 8063²⁾; 8068²⁾, МПа

Нижний предел измерений для датчиков абсолютного давления: 415М-ДА, 415М-ДА-Ех, 415М-ДА-Вн (для всех моделей), кПа_________________________________

Верхние пределы измерений для датчиков избыточного давления: 415М-ДИ, 415М-ДИ-Ех,

415М-ДИ-Вн

- моделей 5103; 7103; 8103, кПа
- моделей 5103-1; 7103-1; 8103-1; 5104²,³⁾; 5105²,³⁾;

кПа

- моделей 5113; 7113; 8113, кПа
- моделей 5123²⁾; 7123²⁾; 8123; 8128; 5124²⁾³⁾; 5125²⁾³⁾; 8125, кПа
- моделей 5133^2,3); 7133²⁾; 8133²⁾; 8138²⁾; 5134^2,3);

5135^2.3) ; 8135²⁾, кПа

- моделей 5143²⁾³⁾; 7143²⁾; 8143²⁾; 8148²⁾, кПа
- моделей 5143-1^2,3); 7143-1²⁾; 8143-1²⁾; 8148-1²⁾,

5144^2.3) ; 5145^2,3); 8145²⁾, кПа

- моделей 5153^2,3); 5157³⁾; 7153²⁾; 7157²⁾;8153²⁾; 8157²⁾; 8158²⁾, кПа
- моделей 5163^2,3); 5167³⁾; 7163²⁾; 7167²⁾; 8163²⁾; 8167²⁾; 8168²⁾, 5164^2,3); 5165^2,3); 8165²⁾, МПа
- моделей 5163-1^2,3); 5167-1³⁾; 7163-1²⁾; 7167-1²⁾; 81631²⁾; 8167-1²⁾; 8168-1²⁾, МПа
- моделей 5173^2,3); 5177³⁾; 7173²⁾; 7177²⁾; 8173²⁾; 8177²⁾; 8178²⁾, МПа
- моделей 5183³⁾; 5187³⁾; 7183; 7187; 8183; 8187; 8188, МПа
- моделей 5193³⁾; 5197³⁾; 7193; 7197; 8193; 8197; 8198, МПа
- моделей 5193-1³⁾; 7193-1; 8193-1; 8198-1, МПа

Нижний предел измерений для датчиков избыточного давления: 415М-ДИ, 415М-ДИ-Ех, 415М-ДИ-Вн (для всех моделей), кПа

Значение

100¹⁾; 60; 40; 25; 16; 10; 6,0; 4,0

250¹⁾; 160; 100; 60; 40; 25; 16; 10

600¹⁾; 400; 250; 160; 100; 60; 40; 25

2,5¹⁾; 1,6; 1,0; 0,6; 0,4; 0,25; 0,16; 0,1

0,25¹⁾; 0,16; 0,10; 0,06

1,0¹⁾; 0,6; 0,4; 0,25; 0,16; 0,10; 0,06 4,0¹⁾; 2,5; 1,6; 1,0; 0,60; 0,40; 0,25; 0,16 10,0¹⁾; 6,0; 4,0; 2,5; 1,6; 1,0; 0,60; 0,40

40¹⁾; 25; 16; 10; 6,0; 4,0; 2,5; 1,6 100¹⁾; 60; 40; 25; 16; 10; 6,0; 4,0 250¹⁾; 160; 100; 60; 40; 25; 16; 10

600¹⁾; 400; 250; 160; 100; 60; 40; 25

2,5¹⁾; 1,6; 1,0; 0,6; 0,4; 0,25; 0,16; 0,1

6,0¹⁾; 4,0; 2,5; 1,6; 1,0; 0,6; 0,4; 0,25

16¹⁾; 10; 6,0; 4,0; 2,5; 1,6; 1,0; 0,6

40¹⁾; 25; 16; 10; 6,0; 4,0; 2,5; 1,6

100¹⁾; 60; 40; 25; 16; 10; 6,0; 4,0

250¹⁾; 160; 100; 60; 40; 25; 16; 10

Продолжение таблицы 3_________________________

__________Наименование характеристики__________ Верхние пределы измерений разрежения для датчиков разрежения: 415М-ДВ, 415М-ДВ-Ех, 415-ДВ-Вн

- моделей 5203; 7203; 8203, кПа
- моделей 5203-1; 7203-1; 8203-1; 5204³⁾; 5205³⁾, кПа
- моделей 5213; 7213; 8213, кПа
- моделей 5223; 7223; 8223; 8228; 5224³⁾; 5225³⁾; 8225, кПа
- моделей 5233; 7233; 8233; 8238; 5234³⁾; 5235³⁾; 8235, кПа
- моделей 5243; 7243; 8243; 8248; 5244³⁾; 5245³⁾; 8245,

кПа________________________________________

Нижний предел измерений для датчиков разрежения: 415М-ДВ, 415М-ДВ-Ех, 415-ДВ-Вн (для всех

моделей), кПа____________________________________

Диапазоны измерений для датчиков давления-разрежения: 415М-ДИВ, 415М-ДИВ-Ех, 415М-ДИВ-Вн

- моделей 5303; 7303; 8303, кПа

Значение

0,25¹⁾; 0,16; 0,10; 0,06

1,0¹⁾; 0,6; 0,4; 0,25; 0,16; 0,10; 0,06 4,0¹⁾; 2,5; 1,6; 1,0; 0,60; 0,40; 0,25; 0,16

10,0¹⁾; 6,0; 4,0; 2,5; 1,6; 1,0; 0,60; 0,40

40¹⁾; 25; 16; 10; 6,0; 4,0; 2,5; 1,6

100¹⁾; 60; 40; 25; 16; 10; 6,0; 4,0

- моделей 5313; 7313; 8313; 5314³⁾; 5315³⁾, кПа

- моделей 5323; 7323; 8323; 8328; 5324³⁾; 5325³⁾; 8325, кПа

от -0,2 до 0,2¹⁾; от -0,125 до 0,125;

от -0,08 до 0,08; от -0,05 до 0,05 от -1,25 до 1,25¹⁾;

от -0,8 до 0,8; от -0,5 до 0,5; от -0,3 до 0,3;

от -0,2 до 0,2; от -0,125 до 0,125;

от -0,08 до 0,08; от -0,05 до 0,05 от -5,0 до 5,0¹⁾; от -3,0 до 3,0; от -2,0 до 2,0;

от -1,25 до 1,25; от -0,8 до 0,8; от -0,5 до 0,5; от -0,3 до 0,3;

от -0,2 до 0,2

__________Наименование характеристики_________ - моделей 5333; 7333; 8333; 8338; 5334³⁾; 5335³⁾; 8335, кПа

- моделей 5343; 7343; 8343; 8348; 5344³⁾; 5345³⁾; 8345, кПа

- моделей 5353³⁾; 7353; 8353; 8358, МПа

- моделей 5363³⁾; 5367³⁾; 7363; 7367; 8363; 8367; 8368, 5364^2,3); 5365^2,3); 8365 МПа

_____Значение____ от -20,0 до 20,0¹⁾; от -12,5 до 12,5;

от -8,0 до 8,0; от -5,0 до 5,0; от -3,0 до 3,0;

от -2,0 до 2,0;

от -1,25 до 1,25;

от -0,8 до 0,8 от -100 до 150¹⁾; от -100,0 до 60,0; от -50,0 до 50,0; от -30,0 до 30,0;

от -20,0 до 20;

от -12,5 до 12,5; от -8,0 до 8,0;

от -5,0 до 5,0

от -0,1 до 0,5¹⁾; от -0,1 до 0,3; от-0,1 до 0,15; от-0,1 до 0,06;

от -0,05 до 0,05; от -0,03 до 0,03; от -0,02 до 0,02;

от -0,0125 до 0,0125

от -0,1 до 2,4¹⁾; от -0,1 до 1,5; от -0,1 до 0,9; от -0,1 до 0,5; от -0,1 до 0,3; от -0,1 до 0,15; от -0,1 до 0,06; от -0,05 до 0,05

Верхние пределы измерений для датчиков разности давлений: 415М-ДД, 415М-ДД-Ех, 415М-ДД-Вн

- моделей 5401; 5402; 7402; 8402, кПа
- моделей 5401-1; 5402-1; 7402-1; 8402-1, кПа
- моделей 5414³⁾; 7414; 8414, кПа
- моделей 5411; 5412; 7412; 8412, кПа
- моделей 5424³⁾; 7424; 8424; 5422; 7422; 8422; кПа
- моделей 5434³⁾; 7434; 8434; 5432; 7432, кПа
- моделей 5444³⁾; 7444; 8444, кПа
- моделей 5454³⁾; 7464; 8464, МПа

0,25¹⁾; 0,16; 0,10; 0,06

1,0¹⁾; 0,6; 0,4; 0,25; 0,16; 0,10; 0,06 1,6¹⁾; 1,0; 0,6; 0,4; 0,25; 0,16; 0,10; 0,06 4,0¹⁾; 2,5; 1,6; 1,0; 0,60; 0,40; 0,25; 0,16 10,0¹⁾; 6,0; 4,0; 2,5; 1,6; 1,0; 0,60; 0,40 40¹⁾; 25; 16; 10; 6,0; 4,0; 2,5; 1,6 250¹⁾; 160; 100; 60; 40; 25; 16; 10

2,5¹⁾; 1,6; 1,0; 0,6; 0,4; 0,25; 0,16; 0,1

Наименование характеристики

Значение

Нижний предел измерений для датчиков разности давлений: 415М-ДД, 415М-ДД-Ех, 415М-ДД-Вн (для всех моделей), кПа

Верхние пределы измерений для датчиков

гидростатического давления⁵⁾: 415М-ДГ, 415М-ДГ-Ех, 415М-ДГ-Вн

- моделей 5526; 7526; 8526, м вод.ст
- моделей 5535³⁾; 7535; 8535; 5536; 7536; 8536, м вод.ст
- моделей 5546; 7546; 8546, м вод.ст
- моделей 5545³⁾; 7545; 8545; 5546-1; 7546-1; 8546-1, м вод.ст
- моделей 5556; 7556; 8556, м вод.ст
- моделей 5565³⁾; 7565; 8565; 5566; 7566; 8566, м вод.ст

1,0¹⁾; 0,6; 0,4; 0,25; 0,16; 0,10; 0,06 4,0¹⁾; 2,5; 1,6; 1,0; 0,60; 0,40; 0,25;

0,16

10,0¹⁾; 6,0; 4,0; 2,5; 1,6; 1,0; 0,60;

0,40

25¹⁾; 16; 10; 6; 4; 2,5; 1,6; 1,0

60¹⁾; 40; 25; 16; 10; 6; 4; 2,5 250¹⁾; 160; 100; 60; 40; 25; 16; 10

Нижний предел измерений для датчиков

гидростатического давления⁵⁾: 415М-ДГ, 415М-ДГ-Ех, 415М-ДГ-Вн (для всех моделей), кПа

Пределы допускаемых основных приведенных (к диапазону измерений) погрешностей датчиков с линейной функцией преобразования, Yn

для 415М-ДА, 415М-ДА-Ех, 415М-ДА-Вн

- с верхним пределом измерений от 4 до 6 кПа, %⁴⁾
- с верхним пределом измерений от 10 до 16 кПа, %⁴⁾
- с верхним пределом измерений от 25 до 40 кПа, %⁴⁾
- с верхним пределом измерений от 60 до 100 кПа, %⁴⁾
- с верхним пределом измерений от 160 кПа до 250 МПа, %⁴⁾

±1,0

от ±0,5 до ±1,0

от ±0,25 до ±1,00

от ±0,15 до ±1,00

от ±0,075 до ±1,000

Пределы допускаемых основных приведенных (к диапазону измерений)⁶⁾ погрешностей датчиков с линейной функцией преобразования, Yn

для 415М-ДИ; 415М-ДИ-Ех; 415М-ДИ-Вн; 415М-ДВ; 415М-ДВ-Ех; 415М-ДВ-Вн; 415М-ДИВ; 415М-ДИВ-Ех; 415М-ДИВ-Вн; 415М-ДД; 415М-ДД-Ех; 415М-ДД-Вн

- с верхним пределом измерений от 0,06 до 0,16 кПа, %⁴⁾
- с верхним пределом измерений от 0,25 до 0,4 кПа, %⁴⁾
- с верхним пределом измерений от 0,6 до 2,5 кПа, %⁴⁾
- с верхним пределом измерений от 4 до 6 кПа, %⁴⁾
- с верхним пределом измерений от 10 до 16 кПа, %⁴⁾
- с верхним пределом измерений от 25 до 40 кПа, %⁴⁾
- с верхним пределом измерений от 60 до 100 кПа, %⁴⁾
- с верхним пределом измерений от 160 кПа до 250 МПа, %⁴⁾

от ±0,5 до ±1,0 от ±0,25 до ±1,00

от ±0,1 до ±1,0 от ±0,075 до ±1,000 от ±0,075 до ±1,000 от ±0,075 до ±1,000 от ±0,075 до ±1,000

от ±0,075 до ±1,000

Продолжение таблицы 3____________________________

____________Наименование характеристики___________

Пределы допускаемых основных приведенных (к диапазону измерений) погрешностей датчиков с линейной функцией преобразования, y.

для 415М-ДГ, %_________________________________

Пределы допускаемых основных приведенных (к диапазону измерений)⁶⁾ погрешностей для датчиков с корнеизвлекающей функцией преобразования (для датчиков всех моделей), ук, %

- при изменении входного сигнала от 0% до 2 %
- при изменении выходного сигнала от 2 % до 100 %

Пределы дополнительной приведенной (к диапазону измерений)⁶⁾ погрешности yt, вызванной изменением температуры (от +15 до +25 °С) окружающей среды на каждые 10 °С, % ⁴⁾

Значение

±0,5

2^Yn

__________________Yk= y.i_____________________

±0,075 (при ±0,075 < Y <±0,100) ±0,10 (при ±0,10 < Y <±0,15) ±0,15 (при ±0,15 < y <±0,20) ±0,25 (при ±0,25 < y <±0,50) ±0,45 (при ±0,50 < y <±1,00)

_________________________________________________________________±0,60 (при Y = ±1,0)________

¹⁾ Максимальный верхний предел измерений Ртах (1^й предел) для указанных моделей. Датчики (в зависимости от модели) имеют до 8 пределов (кроме датчиков моделей 8ХХ8, они имеют один предел, выбираемый из первых четырех). Допускается по согласованию с заказчиком поставлять датчики, на меньшее количество пределов измерений, при этом в паспорте должна быть отметка о количестве пределов измерений.
²⁾ Модели имеющие кислородное исполнение. На корпусе датчиков кислородного исполнения 415М-К должна крепиться этикетка с предупредительной надписью: «КИСЛОРОД! ОПАСНО!»
³⁾ Модели имеющие взрывозащищенное исполнение «-Вн» и «-Ex» (остальные только «-Ex»)
⁴⁾ Фактические значения погрешности на пределах датчиков указаны в паспорте
⁵⁾ Для датчиков ДГ - [1 м вод.ст = 9806,65 Па] в соответствии с Постановлением Правительства РФ от 31.10.2009 г. № 879. Значение диапазона (кПа) с пределами датчика указаны в паспорте.
⁶⁾ Для датчиков ДД погрешность измерений приводится к удвоенному значению верхнего предела датчика.

Примечание - Модели 5197 и 8197 изготавливаются с верхним пределом измерений до 60 МПа; Для аналоговых датчиков моделей 80Х8-83Х8 значения y из диапазона: от ±0,15 до ±1,0%;

Таблица 4 - Технические

Наименование характеристики

Значение

Выходные аналоговые сигналы:

- постоянного тока, мА

от 0 до 5; от 5 до 0; от 4 до 20; от 20 до 4;

Наименование характеристики	Значение
- напряжения, В	от 0,4 до 2; от 0 до 5; от 0 до 10;
Цифровые сигналы: протоколы (интерфейсы)	Modbus RTU; HART; USART; (RS485; USB; HART)
Питание датчиков: - от источника постоянного тока напряжением ¹⁾, В - от встроенного источника питания, В	от 3,2 до 36,0 от 3,2 до 3,6
Пределы датчика (в зависимости от модели) ¹⁾	от 1 до 8
Масса (в зависимости от модели) ^{1), 3)}, кг:	от 0,4 до 11,0
Габаритные размеры корпуса электронного блока и датчика (в зависимости от модели) ^{1), 3)} (ширина/длина/высота), мм, не более	290/120/190
Маркировка взрывозащиты ²⁾ - для исполнения 415M-Ex	0Ex ia IIC T6 GA X Ex ia IIIC T85°C Da X
- для исполнения 415М-Вн	1Ex db IIC T6 Gb X Ex tb IIIB T85°C Db X
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа	от +15 до +25 95 от 84,0 до 106,7
Условия эксплуатации: - температура окружающей среды, (в зависимости от климатического исполнения Х10)¹⁾ по ГОСТ 15150-69, °С - относительная влажность, при 35°С (без конденсации влаги) %, не более - атмосферное давление, кПа	от -55 до +75 95 от 84,0 до 106,7
¹⁾ Фактические значения указаны в паспорте на датчик ²⁾ Значение указано в паспорте и на корпусе датчика ³⁾ Без учета монтажных частей

Таблица 5 - Показатели надежности

Наименование	Значение
Полный средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч, не менее	100 000

Знак утверждения типа

наносится на эксплуатационную документацию и на маркировочную наклейку датчика типографским способом или методом лазерной гравировки на металлический шильд датчика.

Комплектность средства измерений

Таблицы 6 - Комплектность

Наименование	Обозначение	Значение
Датчик давления	415М¹⁾	1 шт.
- кабельная часть разъема (при исполнении с разъемом)	-	1 шт.
- паспорт	ПС 26.51.52-002-24182193-2024	1 экз.
- руководство по эксплуатации	РЭ 26.51.52-002-24182193-2024	1 экз.
- инструкция по настройке	4.15.00.000ИН	1 экз.
- методика поверки	-	1 экз.
¹⁾ Обозначение модификации, модели и исполнения в соответствии с заказом Примечание - для партии датчиков, направляемых в один адрес, допускается прилагать по 1 экз. Методики поверки, РЭ и (или) ИН на каждые 10 датчиков или другое число по согласованию с потребителем.

Сведения о методиках (методах) измерений

приведены в п. 1.4 «Устройство и работа» в руководстве по эксплуатации РЭ 26.51.52-002-24182193-2024.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"¹ - 1^10⁷ Па

Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па

ТУ 26.51.52-002-24182193-2024 «Датчики давления 415М. Технические условия»

Правообладатель

Общество с ограниченной ответственностью Научно-производственное предприятие «Датчики и системы»

(ООО «Датчики и системы»)

ИНН 6168069959

Юридический адрес: 344000, г. Ростов-на-Дону, пер. 4-й Мажорный, д.3

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Датчики и системы»

(ООО «Датчики и системы»)

ИНН 6168069959

Юридический адрес: 344000, г. Ростов-на-Дону, пер. 4-й Мажорный, д. 3

Адрес места осуществления деятельности: 346818, Ростовская обл., Мясниковский р-н., х. Ленинаван, пер. Индустриальный, д. 3

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, вн.тер.г. вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 об аккредитации

муниципальный округ Проспект

Уникальный номер записи RA.RU.314164

реестре аккредитованных лиц

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » 2025 г. № ___

Лист № 1

Всего листов 14

Регистрационный № 96240-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры биметаллические WSSF Назначение средства измерений

Термометры биметаллические WSSF (далее по тексту - термометры) предназначены для измеренийтемпературы газовых, жидких, сыпучих и вязких сред в трубопроводах и различных емкостях.

Описание средства измерений

Конструктивно термометры состоят из круглого термочувствительного элемента в защитной трубке. В и кинематический механизм со стрелкой.

Принцип действия термометров основан на упругой

корпуса и биметаллического корпусе находится циферблат

деформации, возникающей под действием температуры двух прочно соединенных металлических пластин, имеющих различные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.

Термометры выпускаются в нескольких модификациях отличающиеся друг от друга конструктивным оформлением (диаметр корпуса, длина штока). Термометры изготавливаются в трех конструктивных исполнениях (аксиальные, радиальные, универсальные). Корпуса термометров из нержавеющей стали всех исполнений могут заполняться демпфирующей жидкостью (заполнение силиконовым маслом) для устойчивости к вибрациям и низкой температуре, а также для термометров с диаметром 100 мм (конструкция соединения: аксиальная и радиальная) могут оснащаться встроенными сигнализирующими устройствами, применяемыми для размыкания (замыкания) электрических сигнальных цепей при достижении установленных значений температуры, представлен на рисунке 4. Термометра модификации WSSFN является сейсмоустойчивым. Структура условного обозначения модификаций термометров приведена на рисунке 1.

Общий вид термометров представлен на рисунках 2 и 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на шкалу термометра или на тыльную сторону корпуса термометра. Место нанесения заводского номера приведено на рисунке 2.

Термометры выпускаются в модификациях, условное обозначение которых выглядит следующим образом:

Х1

Наименование типа:

WSSF

Х2

Х3

Х4

Х5

Х6

Х7

«D»: с электроконтактами

Вибростойкость:

«N»-Заполнение силиконовым маслом; сейсмоустойчивый « »-без заполнения._____________

Диаметр циферблата, мм: 3:D76(80), 4:D100, 5:D127, 6:D150________________

Конструкция соединения:

0 - аксиальные

1 - радиальные;

8 - универсальные.__________________________

Способ установки:

0: без крепежного устройство

1: съемная внешняя резьба

2: съемная внутренняя резьба

3: несъемная резьба

4: съемная фланца

5: резьба на карточной втулке

6: санитарный патрон

Диаметр

6: D6.35

8: D8

10: D10

12: D12

Т0: другой_______________________________________

Тип резьбы: M1 - M 14x1.5; M2 - M 16x1.5; M3 -M 20X1.5;

M4 - M 27X2; M5 - M 33X2;

G1 — G 1/4''; G2 — G 3/8''; G3 - G1/2''; G4 — G 3/4''; G5 -

G1''

N1 —NPT1/4'';N2 —NPT3/8''; N3 - NPT1/2''; N4 - NPT3/4''; N5

- NPT 1''

F: фланец___________________________________________

Диапазон измерений (маркировка, согласно таблице 1) Длина погружаемая части:

L от 75 по 2000 мм, не включена длина резьбы

Х8

Х9

Рисунок 1 - Структура условного обозначения модификаций термометра

Место нанесения

заводского номера

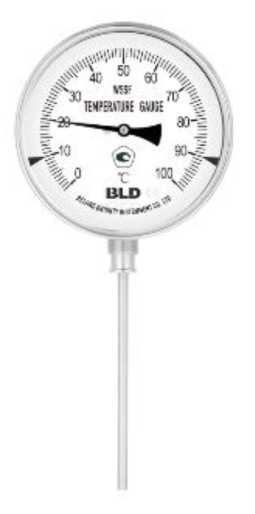

Рисунок 2 - Общий вид термометров и место нанесения заводского номера

Универсальные

Аксиальный

Радиальные

диаметр 80

Рисунок 3 - Общий вид термометров

короткий шток

длинный шток

диаметр 150

Термометры с электроконтактами

Рисунок 4 - Термометры с электроконтактами и со встроенными сигнализирующими устройствами

Пломбирование термометров не предусмотрено.

Метрологические и технические характеристики

Таблица 1 -

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускае мой абсолютн ой погрешно сти ¹⁾, °С	Цена делен ия шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности (А) ¹⁾, °С	Цена деления шкалы
X03~S11	от -10 до +50	от -20 до +60	1.0	±1,0	1	X03~S11	от -10 до +50	от -20 до +60	1.5	±1,5	1
X03~S15	от -10 до +90	от -20 до +100	1.0	±2,0	2	X03~S15	от -10 до +90	от -20 до +100	1.5	±3,0	2
X03~S16	от -10 до +100	от -20 до +110	1.0	±2,0	2	X03~S16	от -10 до +100	от -20 до +110	1.5	±3,0	2
X03~S18	от -10 до +120	от -20 до +130	1.0	±2,0	2	X03~S18	от -10 до +120	от -20 до +130	1.5	±3,0	2
X05~S09	от -20 до +40	от -30 до +50	1.0	±1,0	1	X05~S09	от -20 до +40	от -30 до +50	1.5	±1,5	1
X05~S11	от -20 до +50	от -30 до +60	1.0	±1,0	1	X05~S11	от -20 до +50	от -30 до +60	1.5	±1,5	1
X05~S14	от -20 до +80	от -30 до +90	1.0	±2,0	2	X05~S14	от -20 до +80	от -30 до +90	1.5	±3,0	2
X05~S16	от -20 до +100	от -30 до +110	1.0	±2,0	2	X05~S16	от -20 до +100	от -30 до +110	1.5	±3,0	2
X05~S18	от -20 до +120	от -30 до +130	1.0	±2,0	2	X05~S18	от -20 до +120	от -30 до +130	1.5	±3,0	2
X05~S19	от -20 до +130	от -40 до +150	1.0	±2,0	2	X05~S19	от -20 до +130	от -40 до +150	1.5	±3,0	2
X05~S21	от -20 до +150	от -30 до +160	1.0	±2,0	2	X05~S21	от -20 до +150	от -30 до +160	1.5	±7,5	5
X05~S22	от -20 до +160	от -30 до +170	1.0	±3,0	3	X05~S22	от -20 до +160	от -30 до +170	1.5	±4,5	3
X05~S24	от -20 до +180	от -40 до +200	1.0	±5,0	5	X05~S24	от -20 до +180	от -40 до +200	1.5	±7,5	5
X05~S26	от -20 до +200	от -30 до +220	1.0	±5,0	5	X05~S26	от -20 до +200	от -30 до +220	1.5	±7,5	5
X05~S29	от -20 до +230	от -40 до +250	1.0	±5,0	5	X05~S29	от -20 до +230	от -40 до +250	1.5	±7,5	5
X05~S36	от -20 до +300	от -30 до +310	1.0	±5,0	5	X05~S36	от -20 до +300	от -30 до +310	1.5	±7,5	5
X07~S11	от -30 до +50	от -40 до +60	1.0	±2,0	2	X07~S11	от -30 до +50	от -40 до +60	1.5	±3,0	2
X07~S13	от -30 до +70	от -40 до +80	1.0	±2,0	2	X07~S13	от -30 до +70	от -40 до +80	1.5	±3,0	2
X07~S16	от -30 до +100	от -40 до +110	1.0	±2,0	2	X07~S16	от -30 до +100	от -40 до +110	1.5	±3,0	2
X07~S21	от -30 до +150	от -40 до +160	1.0	±3,0	3	X07~S21	от -30 до +150	от -40 до +160	1.5	±4,5	3
X09~S12	от -40 до +60	от -50 до +70	1.0	±2,0	2	X09~S12	от -40 до +60	от -50 до +70	1.5	±3,0	2
X09~S14	от -40 до +80	от -50 до +90	1.0	±2,0	2	X09~S14	от -40 до +80	от -50 до +90	1.5	±3,0	2
X09~S16	от -40 до +100	от -50 до +110	1.0	±2,0	2	X09~S16	от -40 до +100	от -50 до +110	1.5	±3,0	2
X09~S21	от -40 до +150	от -50 до +160	1.0	±5,0	5	X09~S21	от -40 до +150	от -50 до +160	1.5	±4,5	5
X11~S11	от -50 до +50	от -60 до +60	1.0	±2,0	2	X11~S11	от -50 до +50	от -60 до +60	1.5	±3,0	2
X11~S16	от -50 до +100	от -60 до +110	1.0	±2,0	2	X11~S16	от -50 до +100	от -60 до +110	1.5	±3,0	2

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускае мой абсолютн ой погрешно сти ¹⁾, °С	Цена делен ия шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности ¹⁾, °С	Цена деления шкалы
X11~S21	от -50 до +150	от -60 до +160	1.0	±5,0	5	X11~S21	от -50 до +150	от -60 до +160	1.5	±7,5	5
X11~S26	от -50 до +200	от -60 до +210	1.0	±5,0	5	X11~S26	от -50 до +200	от -60 до +210	1.5	±7,5	5
X11~S36	от -50 до +300	от -60 до +310	1.0	±5,0	5	X11~S36	от -50 до +300	от -60 до +310	1.5	±7,5	5
X11~S56	от -50 до +500	от -60 до +500	1.0	±10,0	10	X11~S56	от -50 до +500	от -60 до +500	1.5	±15,0	10
X01~S11	от 0 до +50	от -10 до +60	1.0	±1,0	1	X01~S11	от 0 до +50	от -10 до +60	1.5	±1,5	1
X01~S12	от 0 до +60	от -20 до +80	1.0	±1,0	1	X01~S12	от 0 до +60	от -20 до +80	1.5	±1,5	1
X01~S14	от 0 до +80	от -10 до +90	1.0	±2,0	2	X01~S14	от 0 до +80	от -10 до +90	1.5	±3,0	2
X01~S16	от 0 до +100	от -20 до +120	1.0	±2,0	2	X01~S16	от 0 до +100	от -20 до +120	1.5	±3,0	2
X01~S18	от 0 до +120	от -20 до +140	1.0	±2,0	2	X01~S18	от 0 до +120	от -20 до +140	1.5	±3,0	2
X01~S21	от 0 до +150	от -10 до +160	1.0	±2,0	2	X01~S21	от 0 до +150	от -10 до +160	1.5	±3,0	2
X01~S22	от 0 до +160	от -20 до +180	1.0	±2,0	2	X01~S22	от 0 до +160	от -20 до +180	1.5	±7,5	5
X01~S26	от 0 до +200	от -20 до +220	1.0	±2,0	5	X01~S26	от 0 до +200	от -20 до +220	1.5	±3,0	5
X01~S31	от 0 до +250	от -10 до +260	1.0	±5,0	5	X01~S31	от 0 до +250	от -10 до +260	1.5	±7,5	5
X01~S36	от 0 до +300	от -10 до +300	1.0	±5,0	5	X01~S36	от 0 до +300	от -10 до +300	1.5	±7,5	5
X01~S41	от 0 до +350	от -10 до +350	1.0	±5,0	5	X01~S41	от 0 до +350	от -10 до +350	1.5	±7,5	5
X01~S46	от 0 до +400	от -10 до +400	1.0	±5,0	5	X01~S46	от 0 до +400	от -10 до +400	1.5	±7,5	10
X01~S56	от 0 до +500	от -10 до +500	1.0	±10,0	10	X01~S56	от 0 до +500	от -10 до +500	1.5	±15,0	10
X03~S17	от -10 до +110	от -20 до +120	1.0	±2,0	2	X03~S17	от -10 до +110	от -20 до +120	1.5	±3,0	2
X03~S21	от -10 до +150	от -20 до +160	1.0	±2,0	2	X03~S21	от -10 до +150	от -20 до +160	1.5	±7,5	5
X05~S07	от -20 до +30	от -30 до +40	1.0	±2,0	1	X05~S07	от -20 до +30	от -30 до +40	1.5	±1,0	1
X05~S12	от -20 до +60	от -30 до +70	1.0	±2,0	2	X05~S12	от -20 до +60	от -30 до +70	1.5	±3,0	2
X05~S46	от -20 до +400	от -30 до +400	1.0	±5,0	5	X05~S46	от -20 до +400	от -30 до +400	1.5	±7,5	5
X06~S11	от -25 до +50	от -30 до +60	1.0	±5,0	5	X06~S11	от -25 до +50	от -30 до +60	1.5	±15,0	10
X07~S18	от -30 до +120	от -30 до +150	1.0	±2,0	2	X07~S18	от -30 до +120	от -30 до +150	1.5	±3,0	2
X09~S03	от -40 до +10	от -50 до +40	1.0	±1,0	1	X09~S03	от -40 до +10	от -50 до +40	1.5	±3,0	1
X09~S18	от -40 до +120	от -50 до +150	1.0	±2,0	2	X09~S18	от -40 до +120	от -50 до +150	1.5	±7,5	5
X09~S26	от -40 до +200	от -50 до +250	1.0	±5,0	5	X09~S26	от -40 до +200	от -50 до +250	1.5	±15,0	10

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности ¹⁾, °С	Цена деления шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точност и	Пределы допускаемой абсолютной погрешности ¹⁾, °С	Цена деления шкалы
X01~S09	от 0 до +40	от -20 до +60	1.0	±1,0	1	X01~S09	от 0 до +40	от -20 до +60	1.5	±1,5	1
X11~S13	от -50 до +70	от -50 до +50	1.0	±2,0	2	X11~S13	от -50 до +70	от -50 до +50	1.5	±3,0	2
X11~S31	от -50 до +250	от -50 до +300	1.0	±5,0	5	X11~S31	от -50 до +250	от -50 до +300	1.5	±7,5	5
X01~S19	от 0 до +130	от -20 до +150	1.0	±2,0	2	X01~S19	от 0 до +130	от -20 до +150	1.5	±3,0	2
X01~S24	от 0 до +180	от -20 до +200	1.0	±3,0	3	X01~S24	от 0 до +180	от -20 до +200	1.5	±4,5	3
X01~S51	от 0 до +450	от 0 до +500	1.0	±5,0	5	X01~S51	от 0 до +450	от 0 до +500	1.5	±15,0	10
X09~S36	от -40 до +300	от -50 до +350	1.0	±5,0	5	X09~S36	от -40 до +300	от -50 до +350	1.5	±7,5	5
X03~S13	от -10 до +70	от -20 до +80	1.0	±2,0	2	X03~S13	от -10 до +70	от -20 до +80	1.5	±3,0	2
X11~S18	от -50 до +120	от -50 до +150	1.0	±2,0	2	X11~S18	от -50 до +120	от -50 до +150	1.5	±7,5	5
X03~S09	от -10 до +40	от -20 до +50	1.0	±1,0	1	X03~S09	от -10 до +40	от -20 до +50	1.5	±1,5	1
X03~S12	от -10 до +60	от -30 до +70	1.0	±1,0	1	X03~S12	от -10 до +60	от -30 до +70	1.5	±1,5	1
X03~S14	от -10 до +80	от -30 до +100	1.0	±2,0	2	X03~S14	от -10 до +80	от -30 до +100	1.5	±3,0	2
X03~S20	от -10 до +140	от -20 до +150	1.0	±2,0	2	X03~S20	от -10 до +140	от -20 до +150	1.5	±3,0	2
X03~S26	от -10 до +200	от -20 до +230	1.0	±5,0	5	X03~S26	от -10 до +200	от -20 до +230	1.5	±7,5	5
X03~S31	от -10 до +250	от -20 до +280	1.0	±5,0	5	X03~S31	от -10 до +250	от -20 до +280	1.5	±7,5	5
X03~S36	от -10 до +300	от -20 до +350	1.0	±5,0	5	X03~S36	от -10 до +300	от -20 до +350	1.5	±7,5	5
X03~S41	от -10 до +350	от -20 до +350	1.0	±5,0	5	X03~S41	от -10 до +350	от -20 до +350	1.5	±7,5	5
X03~S46	от -10 до +400	от -20 до +400	1.0	±5,0	5	X03~S46	от -10 до +400	от -20 до +400	1.5	±15,0	10
X03~S51	от -10 до +450	от -20 до +500	1.0	±5,0	5	X03~S51	от -10 до +450	от -20 до +500	1.5	±15,0	10
X03~S56	от -10 до +500	от -20 до +500	1.0	±10,0	10	X03~S56	от -10 до +500	от -20 до +500	1.5	±15,0	10
X05~S13	от -20 до +70	от -30 до +80	1.0	±2,0	2	X05~S13	от -20 до +70	от -30 до +80	1.5	±3,0	2
X05~S17	от -20 до +110	от -30 до +130	1.0	±2,0	2	X05~S17	от -20 до +110	от -30 до +130	1.5	±3,0	2
X05~S20	от -20 до +140	от -30 до +150	1.0	±2,0	2	X05~S20	от -20 до +140	от -30 до +150	1.5	±7,5	5
X05~S28	от -20 до +220	от -30 до +250	1.0	±5,0	5	X05~S28	от -20 до +220	от -30 до +250	1.5	±7,5	5
X05~S31	от -20 до +250	от -30 до +300	1.0	±5,0	5	X05~S31	от -20 до +250	от -30 до +300	1.5	±7,5	5
X05~S34	от -20 до +280	от -30 до +300	1.0	±5,0	5	X05~S34	от -20 до +280	от -30 до +300	1.5	±7,5	5
X05~S41	от -20 до +350	от -30 до +350	1.0	±5,0	5	X05~S41	от -20 до +350	от -30 до +350	1.5	±15,0	10
X05~S56	от -20 до +500	от -30 до +500	1.0	±10,0	10	X05~S56	от -20 до +500	от -30 до +500	1.5	±15,0	10
X06~S06	от -25 до +25	от -25 до +50	1.0	±1,0	1	X06~S06	от -25 до +25	от -25 до +50	1.5	±1,5	1
X07~S07	от -30 до +30	от -40 до +40	1.0	±1,0	1	X07~S07	от -30 до +30	от -40 до +40	1.5	±1,5	1
X07~S09	от -30 до +40	от -40 до +50	1.0	±1,0	1	X07~S09	от -30 до +40	от -40 до +50	1.5	±1,5	1
X07~S12	от -30 до +60	от -40 до +70	1.0	±2,0	2	X07~S12	от -30 до +60	от -40 до +70	1.5	±3,0	2
X07~S14	от -30 до +80	от -40 до +85	1.0	±2,0	2	X07~S14	от -30 до +80	от -40 до +85	1.5	±3,0	2

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точно сти	Пределы допускаемой абсолютной погрешности ¹⁾, °С	Цена делен ия шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точност и	Пределы допускаемой абсолютной погрешности ¹⁾, °С	Цена деления шкалы
X07~S19	от -30 до +130	от -40 до +160	1.0	±2,0	2	X07~S19	от -30 до +130	от -40 до +160	1.5	±7,5	5
X07~S23	от -30 до +170	от -40 до +180	1.0	±5,0	5	X07~S23	от -30 до +170	от -40 до +180	1.5	±7,5	5
X07~S26	от -30 до +200	от -40 до +250	1.0	±5,0	5	X07~S26	от -30 до +200	от -40 до +250	1.5	±7,5	5
X07~S28	от -30 до +220	от -40 до +250	1.0	±5,0	5	X07~S28	от -30 до +220	от -40 до +250	1.5	±7,5	5
X07~S31	от -30 до +250	от -40 до +260	1.0	±5,0	5	X07~S31	от -30 до +250	от -40 до +260	1.5	±7,5	5
X07~S36	от -30 до +300	от -40 до +350	1.0	±5,0	5	X07~S36	от -30 до +300	от -40 до +350	1.5	±7,5	5
X07~S41	от -30 до +350	от -40 до +360	1.0	±5,0	5	X07~S41	от -30 до +350	от -40 до +360	1.5	±15,0	10
X09~S09	от -40 до +40	от -50 до +50	1.0	±2,0	2	X09~S09	от -40 до +40	от -50 до +50	1.5	±3,0	2
X09~S11	от -40 до +50	от -50 до +60	1.0	±2,0	2	X09~S11	от -40 до +50	от -50 до +60	1.5	±3,0	2
X09~S13	от -40 до +70	от -50 до +80	1.0	±2,0	2	X09~S13	от -40 до +70	от -50 до +80	1.5	±3,0	2
X09~S22	от -40 до +160	от -50 до +200	1.0	±5,0	5	X09~S22	от -40 до +160	от -50 до +200	1.5	±7,5	5
X09~S24	от -40 до +180	от -50 до +200	1.0	±5,0	5	X09~S24	от -40 до +180	от -50 до +200	1.5	±7,5	5
X09~S31	от -40 до +250	от -50 до +300	1.0	±5,0	5	X09~S31	от -40 до +250	от -50 до +300	1.5	±7,5	5
X09~S32	от -40 до +260	от -50 до +300	1.0	±5,0	5	X09~S32	от -40 до +260	от -50 до +300	1.5	±7,5	5
X09~S41	от -40 до +350	от -50 до +400	1.0	±5,0	5	X09~S41	от -40 до +350	от -50 до +400	1.5	±15,0	10
X09~S42	от -40 до +360	от -50 до +400	1.0	±5,0	5	X09~S42	от -40 до +360	от -50 до +400	1.5	±15,0	10
X09~S46	от -40 до +400	от -50 до +500	1.0	±5,0	5	X09~S46	от -40 до +400	от -50 до +500	1.5	±15,0	10
X09~S56	от -40 до +500	от -50 до +500	1.0	±10,0	10	X09~S56	от -40 до +500	от -50 до +500	1.5	±15,0	10
X11~S01	от -50 до +0	от -50 до +40	1.0	±1,0	1	X11~S01	от -50 до +0	от -50 до +40	1.5	±1,5	1
X11~S09	от -50 до +40	от -50 до +50	1.0	±2,0	2	X11~S09	от -50 до +40	от -50 до +50	1.5	±3,0	2
X11~S12	от -50 до +60	от -50 до +80	1.0	±2,0	2	X11~S12	от -50 до +60	от -50 до +80	1.5	±3,0	2
X11~S14	от -50 до +80	от -50 до +100	1.0	±2,0	2	X11~S14	от -50 до +80	от -50 до +100	1.5	±3,0	2
X11~S41	от -50 до +350	от -50 до +400	1.0	±5,0	5	X11~S41	от -50 до +350	от -50 до +400	1.5	±15,0	10
X11~S46	от -50 до +400	от -50 до +500	1.0	±5,0	5	X11~S46	от -50 до +400	от -50 до +500	1.5	±15,0	10
X11~S51	от -50 до +450	от -50 до +500	1.0	±10,0	10	X11~S51	от -50 до +450	от -50 до +500	1.5	±15,0	10
X01~S76	от 0 до +55	от -10 до +75	1.0	±1,0	1	X01~S76	от 0 до +55	от -10 до +75	1.5	±1,5	1
X01~S13	от 0 до +70	от -10 до +80	1.0	±1,0	1	X01~S13	от 0 до +70	от -10 до +80	1.5	±1,5	1
X01~S15	от 0 до +90	от -10 до +100	1.0	±2,0	2	X01~S15	от 0 до +90	от -10 до +100	1.5	±3,0	2
X01~S25	от 0 до +190	от -20до +220	1.0	±5,0	5	X01~S25	от 0 до +190	от -20до +220	1.5	±7,5	5
X01~S32	от 0 до +260	от -20до +280	1.0	±5,0	5	X01~S32	от 0 до +260	от -20до +280	1.5	±7,5	5
X01~S33	от 0 до +270	от -20до +300	1.0	±5,0	5	X01~S33	от 0 до +270	от -20до +300	1.5	±7,5	5
X01~S44	от 0 до +380	от -20до +400	1.0	±5,0	5	X01~S44	от 0 до +380	от -20до +400	1.5	±15,0	10

Код	Диапазон измерений	Диапазон показаний	Класс точно	Пределы допускаемой абсолютной	Цена деления	Код	Диапазон измерений	Диапазон показаний	Класс точно	Пределы допускаемой абсолютной	Цена деления
Код	температуры, °С	температуры, °С	сти	погрешности ¹⁾, °С	шкалы	Код	температуры, °С	температуры, °С	сти	погрешности ¹⁾, °С	шкалы
X01~S17	от 0 до +110	от -10до +120	1.0	±2,0	2	X01~S17	от 0 до +110	от -10до +120	1.5	±3,0	2
X01~S11	от 0 до +50	от -10до +60	2.5	±5,0	2	X03~S11	от -10 до +50	от -10до +60	2.5	±5,0	2
X01~S12	от 0 до +60	от-20до+80	2.5	±5,0	2	X03~S15	от -10 до +90	от-20до+100	2.5	±12,5	5
X01~S14	от 0 до +80	от-20до+100	2.5	±12,5	5	X03~S16	от -10 до +100	от-20до+110	2.5	±12,5	5
X01~S16	от 0 до +100	от -20до+120	2.5	±5,0	5	X03~S18	от -10 до +120	от -20до+130	2.5	±12,5	5
X01~S18	от 0 до +120	от -20до+140	2.5	±12,5	5	X05~S09	от -20 до +40	от -30до+50	2.5	±5,0	2
X01~S21	от 0 до +150	от -20до+160	2.5	±5,0	5	X05~S11	от -20 до +50	от -30до+60	2.5	±5,0	2
X01~S22	от 0 до +160	от -20до+180	2.5	±12,5	5	X05~S14	от -20 до +80	от -30до+100	2.5	±12,5	5
X01~S26	от 0 до +200	от -20до+220	2.5	±10,0	10	X05~S16	от -20 до +100	от -30до+130	2.5	±12,5	5
X01~S31	от 0 до +250	от -20до+280	2.5	±25,0	10	X05~S18	от -20 до +120	от -30до+130	2.5	±12,5	5
X01~S36	от 0 до +300	от -20до+350	2.5	±10,0	10	X05~S19	от -20 до +130	от -30до+150	2.5	±12,5	5
X01~S41	от 0 до +350	от -20до+400	2.5	±25,0	10	X05~S21	от -20 до +150	от -30до+170	2.5	±12,5	5
X01~S46	от 0 до +400	от -20до+500	2.5	±15,0	20	X05~S22	от -20 до +160	от -30до+170	2.5	±12,5	5
X01~S56	от 0 до +500	от -10до+500	2.5	±20	20	X05~S24	от -20 до +180	от -30до+200	2.5	±25,0	10
X03~S17	от -10 до +110	от -20до+120	2.5	±12,5	5	X05~S26	от -20 до +200	от -30до+220	2.5	±25,0	10
X03~S21	от -10 до +150	от -20до+160	2.5	±12,5	5	X05~S29	от -20 до +230	от -30до+250	2.5	±25,0	10
X05~S07	от -20 до +30	от -30до+40	2.5	±5,0	2	X05~S36	от -20 до +300	от -30до+350	2.5	±25,0	10
X05~S12	от -20 до +60	от -30до+70	2.5	±12,5	5	X07~S11	от -30 до +50	от -40до+60	2.5	±12,5	5
X05~S46	от -20 до +400	от -20до+500	2.5	±25,0	10	X07~S13	от -30 до +70	от -40до+80	2.5	±12,5	5
X06~S11	от -25 до +50	от -30 до +60	2.5	±25,0	20	X07~S16	от -30 до +100	от -40 до +120	2.5	±12,5	5
X07~S18	от -30 до +120	от -50 до +150	2.5	±12,5	5	X07~S21	от -30 до +150	от -40 до +160	2.5	±12,5	5
X09~S03	от -40 до +10	от -50 до +40	2.5	±5,0	2	X09~S12	от -40 до +60	от -50 до +80	2.5	±12,5	5
X09~S18	от -40 до +120	от -50 до +150	2.5	±12,5	5	X09~S14	от -40 до +80	от -50 до +100	2.5	±12,5	5
X09~S26	от -40 до +200	от -50 до +250	2.5	±20	20	X09~S16	от -40 до +100	от -50 до +150	2.5	±12,5	5
X01~S09	от 0 до +40	от -10 до +50	2.5	±5,0	2	X09~S21	от -40 до +150	от -50 до +200	2.5	±25,0	10
X11~S13	от -50 до +70	от -50 до +80	2.5	±12,5	5	X11~S11	от -50 до +50	от -50 до +60	2.5	±12,5	5
X11~S31	от -50 до +250	от -50 до +300	2.5	±25,0	10	X11~S16	от -50 до +100	от -50 до +150	2.5	±12,5	5
X01~S19	от 0 до +130	от -20 до +150	2.5	±12,5	5	X11~S21	от -50 до +150	от -50 до +200	2.5	±25,0	10
X01~S24	от 0 до +180	от -20 до +200	2.5	±12,5	5	X11~S26	от -50 до + 200	от -50 до +300	2.5	±25,0	10
X01~S51	от 0 до +450	от -10 до +500	2.5	±20	20	X11~S36	от -50 до +300	от -50 до +350	2.5	±25,0	10
X09~S36	от -40 до + 300	от -50 до +350	2.5	±25,0	10	X07~S09	от -30 до +40	от -40 до +50	2.5	±5,0	2
X03~S13	от -10 до +70	от -20 до +80	2.5	±12,5	5	X07~S12	от -30 до +60	от -40 до +70	2.5	±12,5	2
X11~S18	от -50 до +120	от -50 до +150	2.5	±12,5	5	X07~S14	от -30 до +80	от -40 до +100	2.5	±12,5	5
X03~S09	от -10 до +40	от -20 до +50	2.5	±5,0	2

Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Клас с точн ости	Пределы допускаемой абсолютной погрешности ¹⁾, °С	Цена деления шкалы	Код	Диапазон измерений температуры, °С	Диапазон показаний температуры, °С	Класс точност и	Пределы допускаемой абсолютной погрешности ¹⁾, °С	Цена деления шкалы
X03~S12	от -10 до +60	от -20 до +70	2.5	±2,0	2	X07~S19	от -30 до +130	от -40 до +160	2.5	±12,5	5
X03~S14	от -10 до +80	от -20 до +100	2.5	±12,5	5	X07~S23	от -30 до +170	от -40 до +180	2.5	±25,0	10
X03~S20	от -10 до +140	от -20 до +150	2.5	±12,5	5	X07~S26	от -30 до +200	от -40 до +250	2.5	±25,0	10
X03~S26	от -10 до +200	от -20 до +220	2.5	±25,0	10	X07~S28	от -30 до +220	от -40 до +250	2.5	±25,0	10
X03~S31	от -10 до +250	от -20 до +280	2.5	±25,0	10	X07~S31	от -30 до +250	от -40 до +260	2.5	±25,0	10
X03~S36	от -10 до +300	от -20 до +350	2.5	±25,0	10	X07~S36	от -30 до +300	от -40 до +350	2.5	±25,0	10
X03~S41	от -10 до +350	от -20 до +400	2.5	±25,0	10	X07~S41	от -30 до +350	от -40 до +360	2.5	±20,0	20
X03~S46	от -10 до +400	от -20 до +500	2.5	±20,0	20	X09~S09	от -40 до +40	от -50 до +50	2.5	±12,5	5
X03~S51	от -10 до +450	от -20 до +500	2.5	±20,0	20	X09~S11	от -40 до +50	от -50 до +60	2.5	±12,5	5
X03~S56	от -10 до +500	от -20 до +500	2.5	±20,0	20	X09~S13	от -40 до +70	от -50 до +80	2.5	±12,5	5
X05~S13	от -20 до +70	от -30 до +80	2.5	±12,5	5	X09~S22	от -40 до +160	от -50 до +200	2.5	±25,0	10
X05~S17	от -20 до +110	от -30 до +130	2.5	±12,5	5	X09~S24	от -40 до +180	от -50 до +200	2.5	±25,0	10
X05~S20	от -20 до +140	от -30 до +150	2.5	±12,5	5	X09~S31	от -40 до +250	от -50 до +300	2.5	±25,0	10
X05~S28	от -20 до +220	от -30 до +250	2.5	±25,0	10	X09~S32	от -40 до +260	от -50 до +300	2.5	±25,0	10
X05~S31	от -20 до +250	от -30 до +300	2.5	±25,0	10	X09~S41	от -40 до +350	от -50 до +400	2.5	±20,0	20
X05~S34	от -20 до +280	от -30 до +300	2.5	±25,0	10	X09~S42	от -40 до +360	от -50 до +400	2.5	±20,0	20
X05~S41	от -20 до +350	от -40 до +400	2.5	±20,0	20	X09~S46	от -40 до +400	от -50 до +450	2.5	±20,0	20
X05~S56	от -20 до +500	от -30 до +500	2.5	±20,0	20	X09~S56	от -40 до +500	от -50 до +500	2.5	±20,0	20
X06~S06	от -25 до +25	от -30 до +30	2.5	±6,25	2.5	X11~S01	от -50 до +0	от -50 до +40	2.5	±5,0	2
X07~S07	от -30 до +30	от -40 до +40	2.5	±2,0	2	X11~S09	от -50 до +40	от -50 до +60	2.5	±12,5	5
X01~S13	от 0 до +70	от -10 до +80	2.5	±2,0	2	X11~S12	от -50 до +60	от -50 до +80	2.5	±12,5	5
X01~S15	от 0 до +90	от -10 до +100	2.5	±12,5	5	X11~S14	от -50 до +80	от -50 до +100	2.5	±12,5	5
X01~S25	от 0 до +190	от -10 до +200	2.5	±25,0	10	X11~S41	от -50 до +350	от -50 до +400	2.5	±20,0	20
X01~S32	от 0 до +260	от -20 до +280	2.5	±25,0	10	X11~S46	от -50 до +400	от -50 до +450	2.5	±20,0	20
X01~S33	от 0 до +270	от -20 до +300	2.5	±25,0	10	X11~S51	от -50 до +450	от -50 до +500	2.5	±20,0	20
X01~S44	от 0 до +380	от -20 до +400	2.5	±20,0	20	X01~S76	от 0 до +55	от -10 до +60	2.5	±5,0	2
X01~S17	от 0 до +110	от -10 до +120	2.5	±12,5	5

Продолжение таблицы 1________________________________________

Значение

±10

±15

±20

__________________Наименование характеристики________________

Пределы допускаемой абсолютной погрешности срабатывания и разницы (вариации) переключения сигнализирующего устройства, °С: класс точности 1 класс точности 1,5 класс точности 2,5________________________________________________

Примечания:

¹⁾ - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице 1, но в пределах значений, приведенных в таблице 1. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице 1. Фактическое значение диапазона измерений указывается в паспорте.
²⁾ - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.
³⁾ - Класс точности нормирован только в технической документации предприятия изготовителя и наносится на циферблат термометра (в виде обозначения «±1.0» (соответственно для класса точности 1.0) или «±1.5» (для класса точности 1.5)), также информация о классе точности приведена в паспорте на конкретный термометр.

Таблица 2 -Технические

Наименование характеристики	Значение
Диаметр корпуса¹⁾, мм, не более	от 76 до 150
Диаметр термобаллона¹⁾, мм	6; 8; 10; 12
Длина термобаллона, мм,	от 75 по 2000
Масса, кг, не более	12
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более	от -55 до +60 98
Параметры электрического питания электроконтактов:
Напряжение питания, В - постоянного тока, - переменного тока.	24 от 220 до 380
Сила постоянного тока, А	от 0,7 до 1,0
Примечание - ¹⁾ Конкретные значения габаритных размеров корпуса и термобаллона приведены в паспорте на термометры

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч	18000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование	Обозначение	Количество
Термометр биметаллический	WSSF¹⁾	1 ед.
Паспорт	-	1 экз.
Примечания - ¹⁾ модификация в зависимости от заказа

Сведения о методиках (методах) измерений

представлены в разделе 2 «Инструкция по эксплуатации» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия Beijing Brighty Instrument Co., Ltd. Термометры биметаллические WSSF

Правообладатель

Beijing Brighty Instrument Co., Ltd, Китай

Адрес: 2nd-4th Floor, Building 3, Jia No.135, Chengshousi Road, South Third Ring road, Chaoyang District, Beijing

Телефон: +86-010-67690053

E-mail: fuwu@sinobld.com

Изготовитель

Beijing Brighty Instrument Co., Ltd, Китай

Адрес: 2nd-4th Floor, Building 3, Jia No.135, Chengshousi Road, South Third Ring road, Chaoyang District, Beijing

Производственная площадка:

3rd Floor, Building 3, No. 3 and No. 3 Courtyard, Guanggu 7th Street, Yanqing District, Beijing, Китай

Телефон: +86-010-67690053

E-mail: fuwu@sinobld.com

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, Россия, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263

Адрес места осуществления деятельности: 142300, Россия, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_б » _В1У^_ 2025 г. № __ ‘

Лист № 1

Всего листов 3

Регистрационный № 96241-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна WILLIG SANA 42.0. Назначение средства измерений

Полуприцеп-цистерна WILLIG SANA 42.0. (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны переменного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна состоит из пяти герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на металлическую табличку, расположенную на опоре цистерны справа по ходу движения, в месте, указанном на рисунке 1, в виде цифрового обозначения ударным методом.

К полуприцепу-цистерне данного типа относится полуприцеп-цистерна WILLIG SANA 42.0. с заводским номером 1951318.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепа-цистерны WILLIG SANA 42.0. для защиты от несанкционированного доступа не предусмотрено.

Место нанесения заводского номера

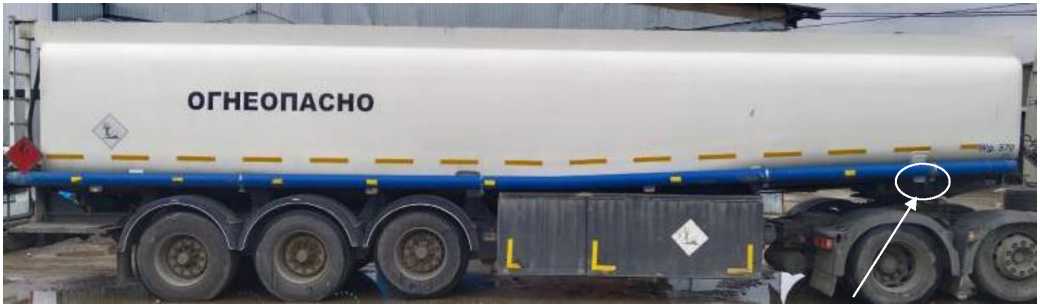

Рисунок 1 - Общий вид полуприцепа-цистерны WILLIG SANA 42.0. и место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, дм³	41000
Действительная вместимость 1 -й секции, дм³	11700
Действительная вместимость 2-й секции, дм³	6600
Действительная вместимость 3 -й секции, дм³	5100
Действительная вместимость 4-й секции, дм³	7300
Действительная вместимость 5-й секции, дм³	10300
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические

Наименование характеристики	Значение
Снаряженная масса, кг	6900
Длина, мм	12000
Высота, мм	3500
Ширина, мм	2460
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Комплектующие	Обозначение	Количество
Полуприцеп-цистерна	WILLIG SANA 42.0.	1 шт.
Запасные части, инструменты и принадлежности		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2356 от 26.09.2022 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

Правообладатель

Kurt Willig GmbH & Co. KG, Германия

Юридический адрес: BorsigstraBe 23, 94315 Straubing, Germany

Изготовитель

Kurt Willig GmbH & Co. KG, Германия

Адрес: BorsigstraBe 23, 94315 Straubing, Germany

Испытательный центр

Закрытое акционерное общество «Нефтебазстрой»

(ЗАО «Нефтебазстрой»)

ИНН 6311086065

Адрес: 443082, Россия, Самарская обл, г. Самара, ул. Горная, 5

Телефон: (846) 279-11-83, факс: (846) 279-11-97

в реестре аккредитованных лиц

Уникальный номер записи об аккредитации

RA.RU.312194

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «2(5 » августа 2025 Г. №

ППЦ)

Лист № 1

Всего листов 3

предназначена

Регистрационный № 96242-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна ROHR TAL-A-DK40.0 Назначение средства измерений

Полуприцеп-цистерна ROHR TAL-A-DK40.0 (далее для измерений объема нефти и нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня жидкости производится переменного сечения гидравлических ударов

налива, соответствующего определенному объему жидкости. Слив самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны чемоданообразной формы, установленной на шасси. Для гашения

во время движения внутри цистерны установлены волнорезы. Цистерна состоит из шести герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее -ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.

К полуприцепу-цистерне данного типа относится полуприцеп-цистерна ROHR TAL-A-DK40.0 с заводским номером 3720.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепа-цистерны ROHR TAL-A-DK40.0 для защиты от несанкционированного доступа не предусмотрено.

Место нанесения заводского номера

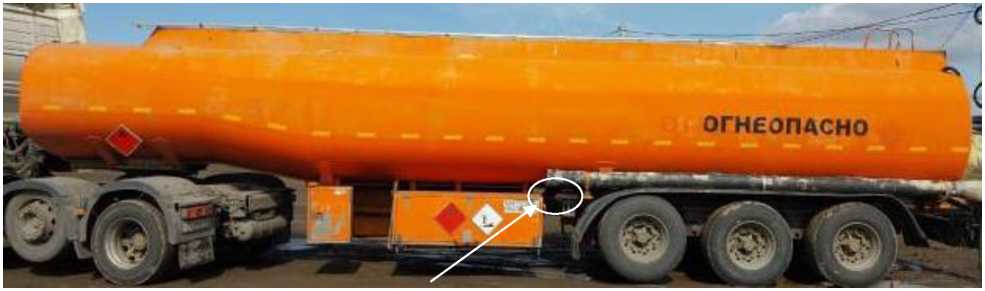

Рисунок 1 - Общий вид полуприцепа-цистерны ROHR TAL-A-DK40.0 и место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, дм³	40100
Действительная вместимость 1 -й секции, дм³	7500
Действительная вместимость 2-й секции, дм³	7650
Действительная вместимость 3 -й секции, дм³	7400
Действительная вместимость 4-й секции, дм³	4250
Действительная вместимость 5-й секции, дм³	6000
Действительная вместимость 6-й секции, дм³	7300
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Снаряженная масса, кг	6700
Длина, мм	11140
Высота, мм	3250
Ширина, мм	2500
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Комплектующие	Обозначение	Количество
Полуприцеп-цистерна	ROHR TAL-A-DK40.0	1 шт.
Запасные части, инструменты и принадлежности		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Rohr Fahrzeugbau GmbH, Германия

Адрес: Ittlinger Strabe 157 D-94315 Straubing, Germany

Изготовитель

Rohr Fahrzeugbau GmbH, Германия

Адрес: Ittlinger Strabe 157 D-94315 Straubing, Germany

Испытательный центр

Закрытое акционерное общество «Нефтебазстрой»

(ЗАО «Нефтебазстрой»)

ИНН 6311086065

Адрес: 443082, Россия, Самарская обл, г. Самара, ул. Горная, 5 Телефон: (846) 279-11-83, факс: (846) 279-11-97

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312194

Лист № 1

Всего листов 3

Регистрационный № 96244-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна BUNGE-TSA 42.0/6 Назначение средства измерений

Полуприцеп-цистерна BUNGE-TSA 42.0/6 (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.

Описание средства измерений

налива, соответствующего определенному объему жидкости. Слив самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны чемоданообразной формы, установленной на шасси. Для гашения

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на металлическую табличку, расположенную на опоре цистерны справа по ходу движения, в месте, указанном на рисунке 1, в виде буквенно-цифрового обозначения ударным методом.

К полуприцепу-цистерне данного типа относится полуприцеп-цистерна BUNGE-TSA 42.0/6 с заводским номером W09111111T2B23013.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепа-цистерны BUNGE-TSA 42.0/6 для защиты от несанкционированного доступа не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид полуприцепа-цистерны BUNGE-TSA 42.0/6 и место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 -

Наименование характеристики	Значение
Номинальная вместимость, дм³	39800
Действительная вместимость 1 -й секции, дм³	6700
Действительная вместимость 2-й секции, дм³	6750
Действительная вместимость 3 -й секции, дм³	5000
Действительная вместимость 4-й секции, дм³	7350
Действительная вместимость 5-й секции, дм³	7000
Действительная вместимость 6-й секции, дм³	7000
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Снаряженная масса, кг	7000
Длина, мм	11820
Высота, мм	3100
Ширина, мм	2400
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность

Комплектующие	Обозначение	Количество
Полуприцеп-цистерна	BUNGE-TSA 42.0/6	1 шт.
Запасные части, инструменты и принадлежности		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

C M BUNGE KG FAHRSEUGWERK, Германия

Адрес: Durener Str. 4, 32657 Lemgo, Germany

Изготовитель

C M BUNGE KG FAHRSEUGWERK, Германия

Адрес: Durener Str. 4, 32657 Lemgo, Germany

Испытательный центр

Закрытое акционерное общество «Нефтебазстрой»

(ЗАО «Нефтебазстрой»)

ИНН 6311086065

Адрес: 443082, Россия, Самарская обл, г. Самара, ул. Горная, 5

Телефон: (846) 279-11-83, факс: (846) 279-11-97

в реестре аккредитованных лиц

Уникальный номер записи об аккредитации

RA.RU.312194

Лист № 1

Всего листов 3

Регистрационный № 96245-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцеп-цистерна PARCISA Назначение средства измерений

Полуприцеп-цистерна PARCISA (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.

Описание средства измерений

налива, соответствующего определенному объему жидкости. Слив самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны чемоданообразной формы, установленной на шасси. Для гашения

во время движения внутри цистерны установлены волнорезы. Цистерна состоит из пяти герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее -ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на раму шасси в виде буквенноцифрового обозначения ударным методом.

К полуприцепу-цистерне данного типа относится полуприцеп-цистерна PARCISA с заводским номером VS9A36138P1032271.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепа-цистерны PARCISA для защиты от несанкционированного доступа не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид полуприцепа-цистерны PARCISA и место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, дм³	39500
Действительная вместимость 1 -й секции, дм³	10520
Действительная вместимость 2-й секции, дм³	6230
Действительная вместимость 3 -й секции, дм³	6230
Действительная вместимость 4-й секции, дм³	10380
Действительная вместимость 5-й секции, дм³	6110
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

Таблица 2 - Основные технические

Наименование характеристики	Значение
Снаряженная масса, кг	5500
Длина, мм	11980
Высота, мм	3470
Ширина, мм	2500
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Комплектующие	Обозначение	Количество
Полуприцеп-цистерна	PARCISA	1 шт.
Запасные части, инструменты и принадлежности		1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

Нормативные документы, устанавливающие требования

к средству измерений

Правообладатель

PARCISA S.A., Испания

Адрес: Poligono Industrial Miguel Jerez, Avenida Hermanos Parra, Numero 2, Villarobledo Albacete

Изготовитель

PARCISA S.A., Испания

Адрес: Poligono Industrial Miguel Jerez, Avenida Hermanos Parra, Numero 2, Villarobledo Albacete

Испытательный центр

Закрытое акционерное общество «Нефтебазстрой»

(ЗАО «Нефтебазстрой»)

ИНН 6311086065

Адрес: 443082, Россия, Самарская обл, г. Самара, ул. Горная, 5 Телефон: (846) 279-11-83, факс: (846) 279-11-97 Уникальный номер записи об аккредитации RA.RU.312194

в реестре аккредитованных лиц

Техническая поддержка

4116 Kb

Файлов: 10 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1771 от 26.08.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

4116 Kb

Файлов: 10 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 1771 от 26.08.2025

Текст приказа Росстандарта № 1771 от 26.08.2025

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
