№1780 от 26.08.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 707223
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1780 от 26.08.2025
ЛШШ1СТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
26 августа 2025 г.
1780
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу,
на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ -Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
\_____________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
26 Ивметрологии 1780
от « » 2025 г. №
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Дата-логгеры портативные |
В7 |
Модель Atlas Log- IUT-B7 Зав. №№ 24086570 3Н, 24086569 7Н |
91932-24 |
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»), г. Москва |
МП 207-0012024 |
МП 207-001-2024 с изменением 1 |
Общество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»), г. Москва |
ФБУ «НИЦ ПМ -Ростест», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _^® » 2025 г. №
Лист № 1
Всего листов 10
Регистрационный № 91932-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дата-логгеры портативные В7 Назначение средства измеренийДата-логгеры портативные В7 (далее по тексту - логгеры) предназначены для измерений температуры окружающей среды при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.
Описание средства измеренийПринцип действия логгеров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных или выносных первичных преобразователей (датчиков) температуры и относительной влажности.
Каждый логгер является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (модель В7-1365, Tagplus-TH-B7, Atlas Log-30-TH-B7) в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, происходит в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Логгеры позволяют установить пороговые значения, при нарушении которых выдаётся информационный сигнал.
Дата-логгеры портативные В7 изготавливаются следующих моделей: В7-1365, В7-1366, Tagplus-T-B7, Tagplus-TH-B7, Atlas Log-IUT-B7, Atlas Log-30-B7, Atlas Log-30-TH-B7, Atlas Log-60-B7, Atlas Log-90-B7, Atlas Log-200-B7. Модели логгеров различаются друг от друга по метрологическим и техническим характеристикам.
Логгеры моделей В7-1365, В7-1366, Tagplus-T-B7, Tagplus-TH-B7, Atlas Log-IUT-B7 конструктивно выполнены в виде компактного моноблока из поликарбоната со встроенным датчиком температуры, встроенным датчиком относительной влажности (В7-1365, Tagplus TH-B7), имеют ЖК-дисплей с отображением измеряемой температуры и относительной влажности (в зависимости от модели), а также дополнительной информации. В корпус логгеров встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру.
Логгеры моделей Atlas Log-30-B7, Atlas Log-30-TH-B7, Atlas Log-60-B7, Atlas Log-90-B7, Atlas Log-200-B7 конструктивно выполнены в виде компактного моноблока из поликарбоната со внешним датчиком температуры, встроенным датчиком относительной влажности (только для модели Atlas Log-30-TH-B7), имеют ЖК-дисплей с отображением измеряемой температуры и относительной влажности (в зависимости от модели), а также дополнительной информации. В корпус логгеров встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру.
Цветовая гамма этикеток логгеров может быть изменена по решению Изготовителя в одностороннем порядке.
На рисунках 1-6 представлены фотографии общего вида логгеров.

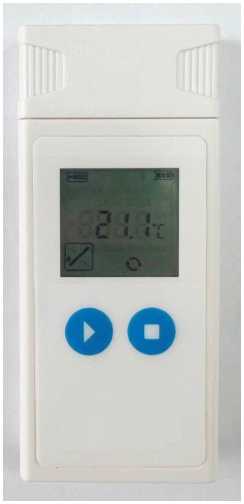

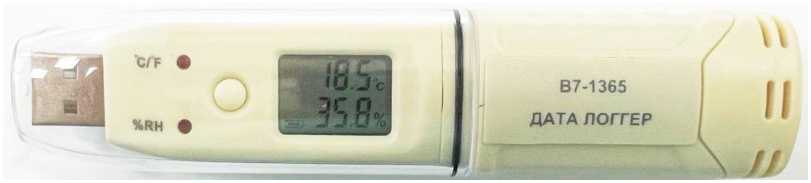

Рисунок 1 - Общий вид дата-логгеров портативных В7 моделей В7-1365, В7-1366
Место нанесения заводского номера

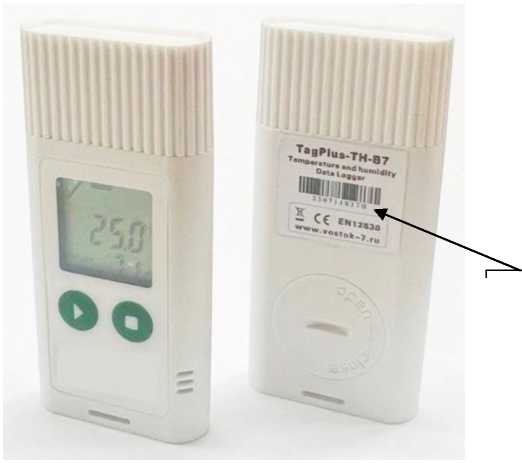

Рисунок 2 - Общий вид дата-логгеров портативных В7 моделей Tagplus-T-B7, Tagplus-TH-B7
Atlas Log-IUT-B7
Temperature data logger
Measurement range; -85X-70X Protection Class; IP65

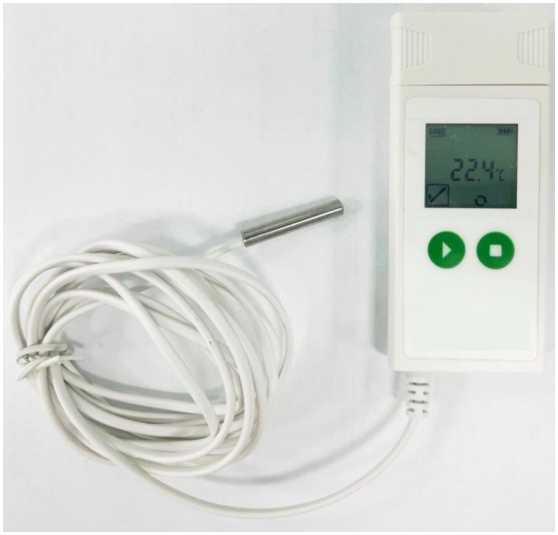

Рисунок 3 - Общий вид дата-логгеров портативных В7 модели Atlas Log-IUT-B7

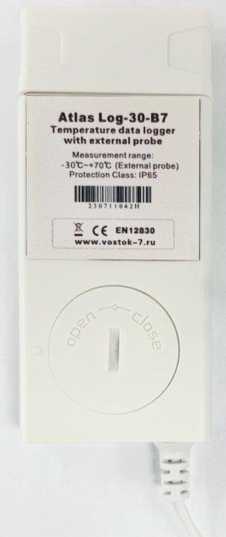

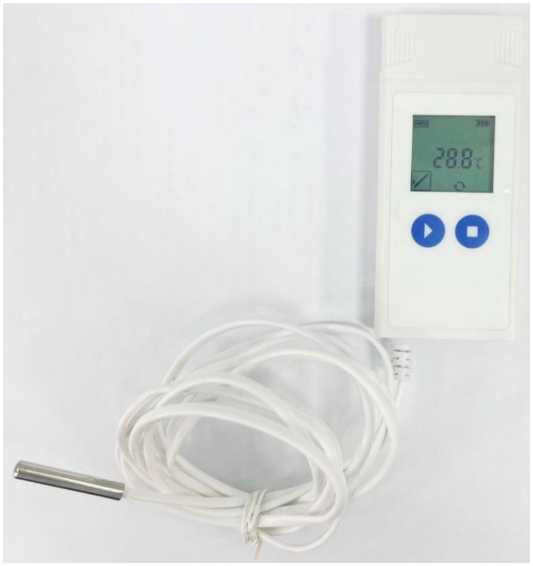

Рисунок 4 - Общий вид дата-логгеров портативных В7 моделей Atlas Log-30-B7,
Atlas Log-30-TH-B7

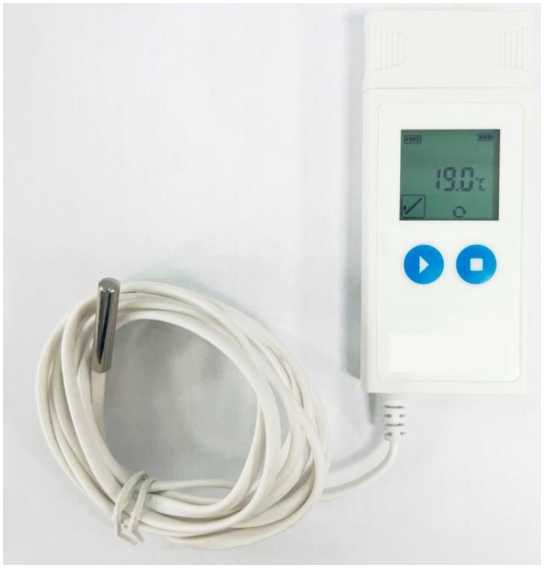

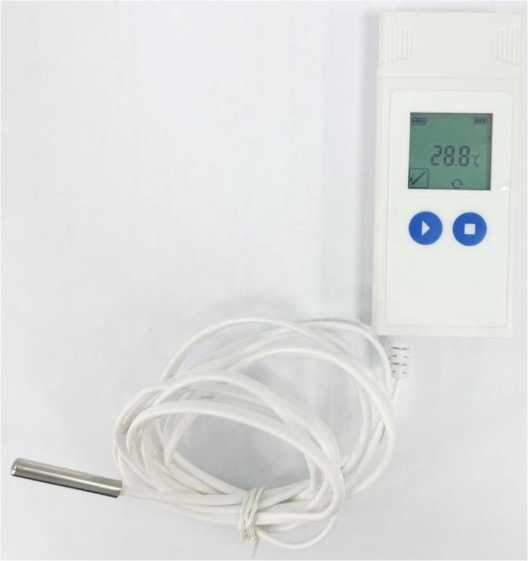

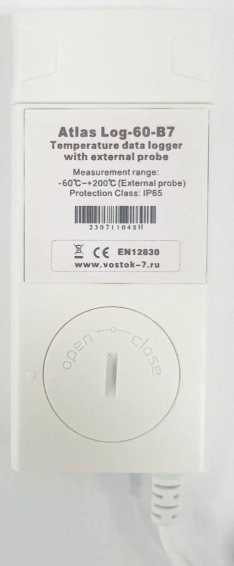

Рисунок 5 - Общий вид дата-логгеров портативных В7 моделей Atlas Log-60-B7, Atlas Log-90-B7

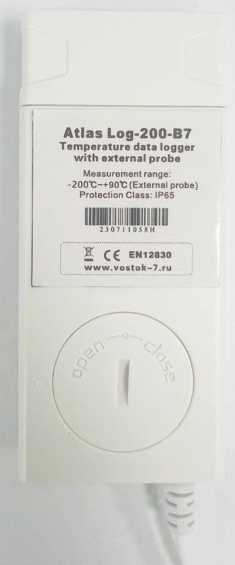

Рисунок 6 - Общий вид дата-логгеров портативных В7 модели Atlas Log-200-B7
Пломбирование логгеров не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпусе логгера. Конструкция логгеров не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечениеПрограммное обеспечение (ПО) логгеров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в логгеры на предприятии-изготовителе во время производственного цикла. Метрологические характеристики логгеров нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО дата-логгеров портативных В7
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже V2.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное (внешнее) ПО Freshliance Tools применяется для настройки таких параметров логгеров, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляется потребителем самостоятельно.
Метрологические и технические характеристикиМетрологические и основные технические характеристики дата-логгеров портативных В7 приведены в таблицах 2-6.
Таблица 2 - Метрологические и основные технические характеристики дата-логгеров портативных В7 моделей В7-1365, В7-1366
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
В7-1365 |
В7-1366 | |
|
Диапазон измерений температуры, °C |
от -30 до +80 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 | |
|
Диапазон измерений (показаний) относительной влажности, % |
от 5 до 95 (от 0 до 100) |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) |
±3,0 |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) |
±5,0 |
- |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 | |
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 | |
|
Напряжение питания постоянного тока, В |
3,6 | |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
126х28х22 | |
|
Масса, г, не более |
49 | |
|
Рабочие условия эксплуатации:
|
от -30 до +80 95 (без конденсации) | |
|
Объем памяти, записей, не более |
32 256 |
61 440 |
|
Средний срок службы, лет, не менее |
5 | |
|
Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | ||
Таблица 3 - Метрологические и основные технические характеристики дата-логгеров
|
портативных В7 моделей Tagplus-T-B7, Tagplus-TH |
-B7 | |
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
Tagplus-TH-B7 |
Tagplus-T-B7 | |
|
Диапазон измерений температуры, °C |
от -30 до +70 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -20 до +40 °C вкл.) ±1,0 (в остальном диапазоне) | |
|
Диапазон измерений (показаний) относительной влажности, % |
от 5 до 95 (от 0 до 100) |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) |
±3,0 |
- |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) |
±5,0 |
- |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 | |
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 | |
|
Напряжение питания постоянного тока, В |
3,0 | |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
82х39х13,5 | |
|
Масса, г, не более |
29,3 | |
|
Рабочие условия эксплуатации:
|
от -30 до +70 95 (без конденсации) | |
|
Объем памяти, записей, не более |
35 000 | |
|
Средний срок службы, лет, не менее |
5 | |
|
Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | ||
Таблица 4 - Метрологические и основные технические характеристики дата-логгеров портативных В7 модели Atlas Log-IUT-B7
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -90 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -30 до +70 °C вкл.) ±1,0 (в остальном диапазоне) |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 |
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 |
|
Напряжение питания постоянного тока, В |
3,6 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
96х44х15 |
|
Масса, г, не более |
67 |
|
Рабочие условия эксплуатации:
|
от -90 до +70 95 (без конденсации) |
|
Объем памяти, записей, не более |
35 000 |
|
Средний срок службы, лет, не менее |
5 |
|
Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | |
Таблица 5 - Метрологические и основные технические характеристики дата-логгеров портативных В7 моделей Atlas Log-30-B7, Atlas Log-30-TH-B7
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
Atlas Log-30-B7 |
Atlas Log-30-TH-B7 | |
|
Диапазон измерений температуры, °C |
от -30 до +70 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 | |
|
Диапазон измерений (показаний) относительной влажности, % |
- |
от 5 до 95 (от 0 до 100) |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды от +10 до +30 °С включ.) |
- |
±3,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающей среды св. +30 до +70 °С) |
- |
±5,0 |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 | |
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 | |
|
Напряжение питания постоянного тока, В |
3,0 | |
|
Габаритные размеры корпуса логгера (длина х высота х ширина), мм, не более |
96х44х15 | |
|
Длина измерительной (монтажной) части внешнего датчика температуры, мм |
30 | |
|
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм |
6 | |
|
Длина соединительного кабеля внешнего датчика температуры, мм, не более |
2000 | |
|
Масса, г, не более |
67 | |
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
Atlas Log-30-B7 |
Atlas Log-30-TH-B7 | |
|
Рабочие условия эксплуатации:
|
от -30 до +70 95 (без конденсации) | |
|
Объем памяти, записей, не более |
35 000 | |
|
Средний срок службы, лет, не менее |
5 | |
|
Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | ||
Таблица 6 - Метрологические и основные технические характеристики дата-логгеров портативных В7 моделей Atlas Log-60-B7, Atlas Log-90-B7, Atlas Log-200-B7
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
Atlas Log-60-B7 |
Atlas Log-90-B7 |
Atlas Log-200-B7 | |
|
Диапазон измерений температуры, °C |
от -60 до +200 |
от -90 до +200 |
от -196 до +90 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±2,5 (в диапазоне от -196 до -150 °C вкл.) ±2,0 (в диапазоне св. -150 до -90 °C вкл.) ±1,0 (св. -90 до -30 °C вкл. и св. +70 °C) ±0,5 (в диапазоне от -30 до +70 °C вкл.) | ||
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 | ||
|
Программируемый интервал между измерениями, мин(1) |
от 1 до 1440 | ||
|
Напряжение питания постоянного тока, В |
3,0 | ||
|
Габаритные размеры корпуса логгера (длина X высота х ширина), мм, не более |
96x44x15 | ||
|
Длина измерительной (монтажной) части внешнего датчика температуры, мм |
30 | ||
|
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм |
6 | ||
|
Длина соединительного кабеля внешнего датчика температуры, мм, не более |
2000 | ||
|
Масса, г, не более |
67 | ||
|
Рабочие условия эксплуатации:
|
от -30 до +70 95 (без конденсации) | ||
|
Объем памяти, записей, не более |
35 000 | ||
|
Средний срок службы, лет, не менее |
5 | ||
|
Примечание: (1) минимальный шаг программирования интервала между измерениями - 1 мин. | |||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Дата-логгер портативный |
В7 (обозначение модели - в соответствии с заказом) |
В соответствии с заказом (минимальное количество 1 шт.) |
|
Руководство по эксплуатации на дата-логгеры портативные В7 |
- |
1 экз.(*) |
|
Примечания: (*) - доступно для свободного скачивания на сайте www.vostok-7.ru | ||
Сведения о методиках (методах) измерений приведены в разделе 4 Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»
ТУ 26.51.51-004-7717734230-2023 Логгеры портативные В7. Технические условия
ПравообладательОбщество с ограниченной ответственностью «Восток-7» (ООО «Восток-7»)
ИНН 7717734230
Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137 Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Web-сайт: www.vostok-7.ru
ИзготовительОбщество с ограниченной ответственностью «Восток-7»
(ООО «Восток-7»)
ИНН 7717734230 Юридический адрес: 129626, г. Москва, Рижский пр-д, д. 5, к. 137
Адрес места осуществления деятельности: 129085, г. Москва, пр-д Ольминского, д. 3А, оф. 929
Телефон: +7 (495) 740-06-12
E-mail: info@vostok-7.ru
Web-сайт: www.vostok-7.ru
Испытательный центрФедеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
