МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

28 августа 2025 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные содержащихся в нем документов и сведений, Министерства промышленности и торговли от 28 августа 2020 г. № 2906.

  сведения, предоставления утвержденным приказом Российской Федерации

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

(\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\_______________

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «²⁸ »    ______    2025 г. № ¹⁸³²

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Тахометры

ВА317Е

Е

96257-25

341-ST-1902, 342-ST-2902, 341-ST-3902, 441-ST-4902, 442-ST-5902, 443-ST-6902

«ВЕКА associates Ltd.», Великобритания

«ВЕКА associates Ltd.», Великобритания

ОС

РТ-МП-553-2042025 «ГСИ. Тахометры ВА317Е. Методика поверки»

2 года

Общество с ограниченной ответственностью «НОРД СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва ИНН 7725739948

ФБУ «НИЦ ПМ - Ростест», г. Москва

09.04.2025

2.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ТАЛАЙ»,

Обозначение отсутствует

Е

96258-25

052.1

Общество с ограниченной ответственностью «ТЕР-ЦИУС» (ООО «ТЕРЦИУС»), г. Иваново ИНН 3702268237

Общество с ограниченной ответственностью «Энергосбытовая Компания «Эксперт» (ООО «ЭСК «ЭКС ПЕРТ»), г. Воронеж ИНН 3663154219

ОС

МП ЛЕММ-005-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета

4 года

Общество с ограниченной ответственностью «ТЕР-ЦИУС» (ООО «ТЕРЦИУС»), г. Иваново ИНН 3702268237

ООО «ЛЕМ МА», г. Екатеринбург

13.02.2025

ООО «НСМ- Юг»

электроэнергии (АИИС КУЭ) ООО «ТАЛАЙ», ООО «НСМ- Юг». Методика по верки»

3.

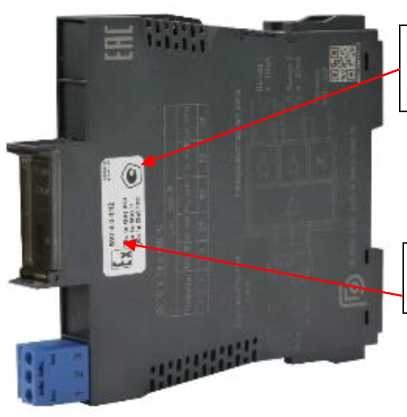

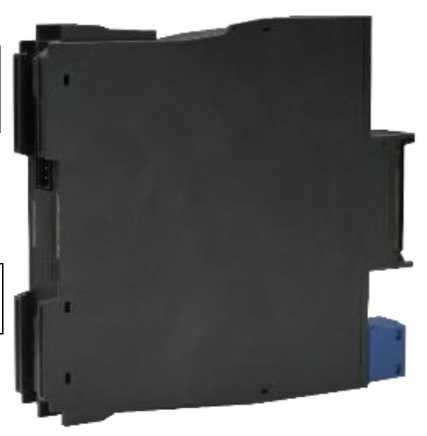

Барьеры ис-кробезопас-ности

БИГ-К

С

96259-25

БИГ-К-1Б-1/11-Е: зав. № 241653276001; БИГ-К-1В-1/11-Б: зав. № 241653277125; БИГ-К-1Е-1/11-Д: зав. № 241653278315; БИГ-К-1Д-1/11-В: зав. № 241653279492; БИГ-К-5С-1/11-Б: зав. № 241653281264; БИГ-К-5С-1/11-Е: зав. № 241653282265; БИГ-К-5С-1/11-Д: зав. № 241653283154; БИГ-К-5С-1/11-В: зав. № 241653284375; БИГ-К-6-1/12-ББ: зав. № 241653285324; БИГ-К-6-1/12-ЕЕ: зав. № 241653286354; БИГ-К-6-1/12-ДД:

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ» (ООО «ЗА ВОД ГОРЭЛ-ТЕХ»), г. Санкт-Петербург ИНН 7806155468

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ» (ООО «ЗА ВОД ГОРЭЛ-ТЕХ»), г. Санкт-Петербург ИНН 7806155468

ОС

МП- НИЦЭ-043- 25 «ГСИ. Барьеры искробез-опасности БИГ-К. Методика поверки»

2 года

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ» (ООО «ЗАВОД ГОРЭЛТЕХ»), г. Санкт- Петербург ИНН 7806155468

ООО «НИЦ «ЭНЕРГО», г. Москва

14.04.2025

зав. № 241653287153; БИГ-К-6-1/12-ВВ: зав. № 241653288487; БИГ-К-3-1/11-Б: зав. № 241456215326; БИГ-К-3-1/11-В: зав. № 241756213546; БИГ-К-3-1/11-Д: зав. № 241945623548; БИГ-К-3-1/11-Е: зав. № 241568427691

4.

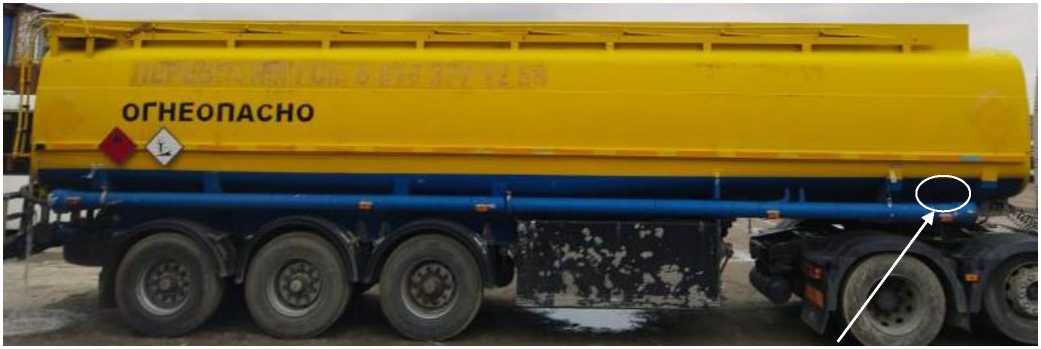

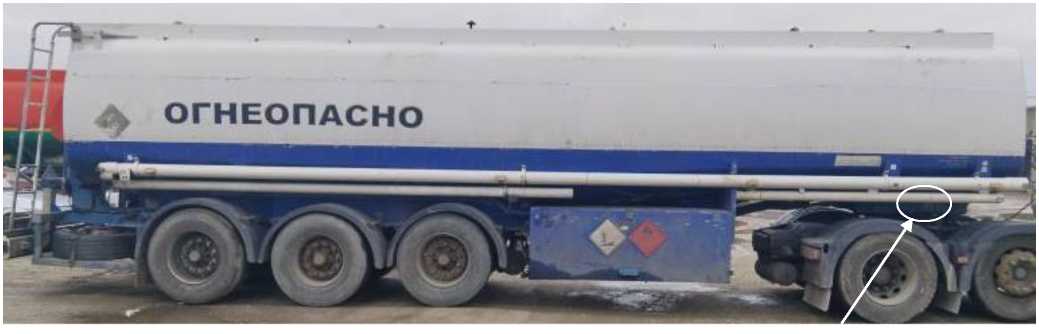

Полуприцепы-цистерны

ELLING HAUS STA-24- 39/6

Е

96260-25

851133,861152

ELLINGHAUS , Германия

ELLINGHAUS , Германия

ОС

ГОСТ 8.600-2011 «ГСИ. Ав-тоцистер-ны для жидких нефтепродуктов. Методика поверки»

2 года

Общество с ограниченной ответственностью «Кубань-Сервис» (ООО «Кубань-Сервис»), г. Краснодар ИНН 2312112240

ЗАО «Нефте-базстрой», г. Самара

31.03.2025

5.

Микроскопы видеоизме-рительные консольные

UNIME TRO ULTRA

С

96261-25

UNIMETRO ULTRA типоразмер 302030, зав. № U3230320426, UNIMETRO ULTRA PLUS типоразмер 303035, зав. № U4250890430

Dongguan UNIMETRO Precision Machinery Со., Ltd, Китай

Dongguan UNIMETRO Precision Machinery Со., Ltd, Китай

ОС

МП-8692025 «ГСИ. Микроскопы видео-измерительные консольные UNIMETR O ULTRA. Методика поверки»

1 год

Общество с ограниченной ответственностью «ЗД К» (ООО «3Д К»), г. Калуга ИНН 4027132629

ООО «ПРОММАШ ТЕСТ Метрология», г. Чехов

21.05.2025

6.

Система ав-томатизиро-

Обозначение

Е

96262-25

053

Общество с ограниченной

Публичное акционерное

ОС

МП ЛЕММ-

4 года

Общество с ограниченной

ООО «ЛЕММА», г. Екате-

07.03.2025

ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Корпорация ВСМПО-Ависма»

отсутствует

ответственностью «ТЕР-ЦИУС» (ООО «ТЕРЦИУС»), г. Иваново ИНН 3702268237

общество «Корпорация ВСМПО-Ависма» (ПАО «Корпорация ВСМПО-Ависма»), Свердловская обл, р-н Верх-несалдинский, г. Верхняя Салда, ИНН 6607000556

009-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Корпорация ВСМ ПО- Ависма». Методика поверки»

ответственностью «ТЕР- ЦИУС» (ООО «ТЕРЦИУС»), г. Иваново ИНН 3702268237

ринбург

7.

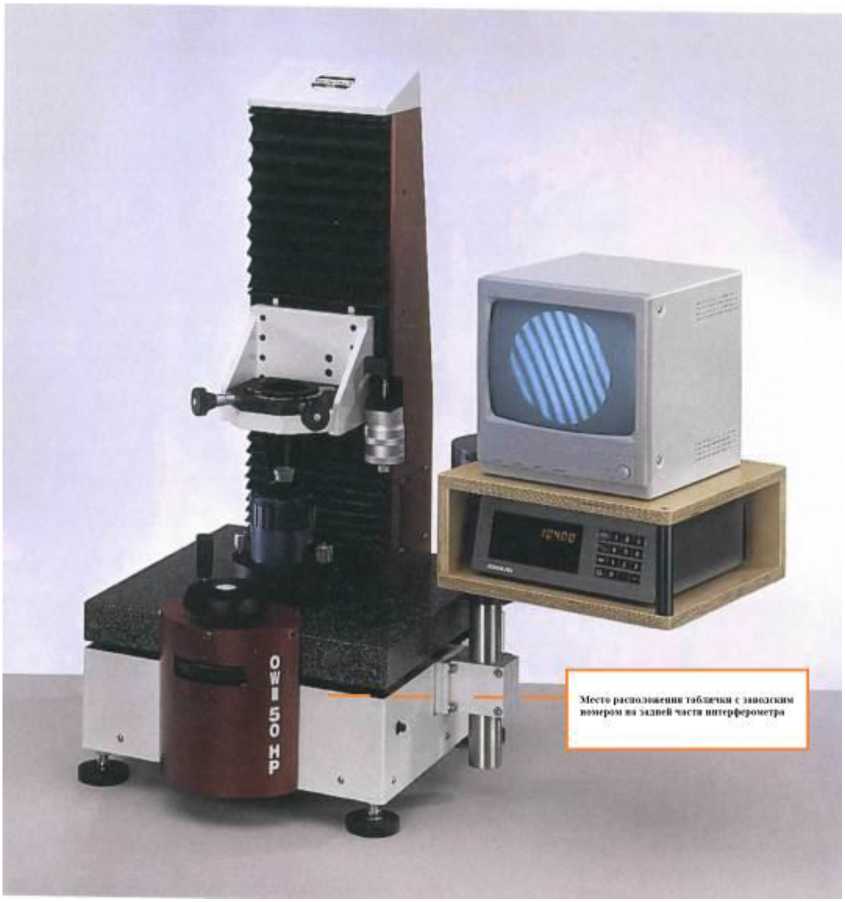

Интерферометр

OWI 50 HP

Е

96263-25

505.025

OptoTech Optikmaschine n GmbH, Германия

OptoTech Optikmaschine n GmbH, Германия

ОС

МП 20359-2024 «ГСИ. Ин-терферо-метр OWI 50 HP. Методика по верки»

1 год

Федеральное государственное унитарное предприятие РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ-ВНИИЭФ»), Нижегородская обл.,

ФГБУ «ВНИИМС», г. Москва

28.10.2024

г. Саров ИНН 5254001230

8.

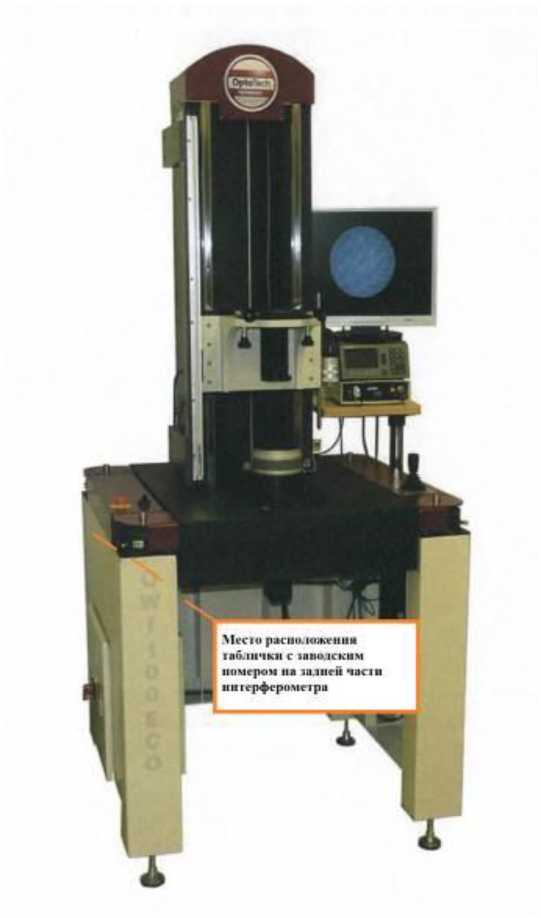

Интерферометр

OWI 100 ECO

Е

96264-25

514.012

OptoTech Optikmaschine n GmbH, Германия

OptoTech Optikmaschine n GmbH, Германия

ОС

МП 203 60-2024 «ГСИ. Ин-терферо-метр OWI 100 ECO. Методика поверки»

1 год

Федеральное государственное унитарное предприятие РОССИЙСКИЙ ФЕДЕ РАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР Всероссийский научно-исследовательский институт экспериментальной физики (ФГУП «РФЯЦ-ВНИИЭФ»), Нижегородская обл., г. Саров ИНН 5254001230

ФГБУ «ВНИИМС», г. Москва

28.10.2024

9.

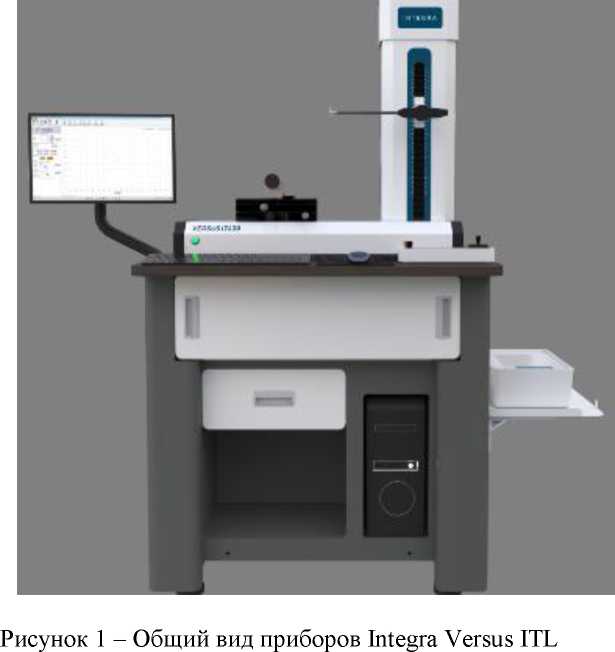

Приборы для измерений параметров контура и шероховатости поверхности

Integra Versus ITL

С

96265-25

Модификация Integra Versus ITL30r Plus 2404284913

Акционерное общество «КАМАДИ» (АО «КАМА-ДИ»), г. Санкт-Петербург ИНН 7811471772; Производственная площадка: SHAANXI M&E TECHNOLOG Y CO., Ltd, Китай

Акционерное общество «КАМАДИ» (АО «КАМА-ДИ»), г. Санкт- Петербург ИНН 7811471772

ОС

МП 20303-2025 «ГСИ. Приборы для измерений параметров контура и шероховатости поверхности Integra Versus ITL»

2 года

Акционерное общество «КАМАДИ» (АО «КАМА- ДИ»), г. Санкт-Петербург ИНН 7811471772

ФБУ «НИЦ ПМ - Ростест», г. Москва

31.03.2025

10.

Порозиметры гелиевые

СКИФ- ПЗМ

С

96266-25

исполнение 2 зав. № 24011

Общество с ограниченной ответственностью «Ситен Технологии» (ООО «Ситен Технологии»), г. Новосибирск ИНН 97310511945

Общество с ограниченной ответственностью «Ситен Технологии» (ООО «Ситен Технологии»), г. Новосибирск ИНН 97310511945

ОС

МП 59251-2025 «ГСИ. Порозиметры гелиевые СКИФ-ПЗМ. Методика поверки»

1 год

Общество с ограниченной ответственностью «Ситен Технологии» (ООО «Ситен Технологии»), г. Новосибирск ИНН 9731051945

УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Екатеринбург

21.05.2025

11.

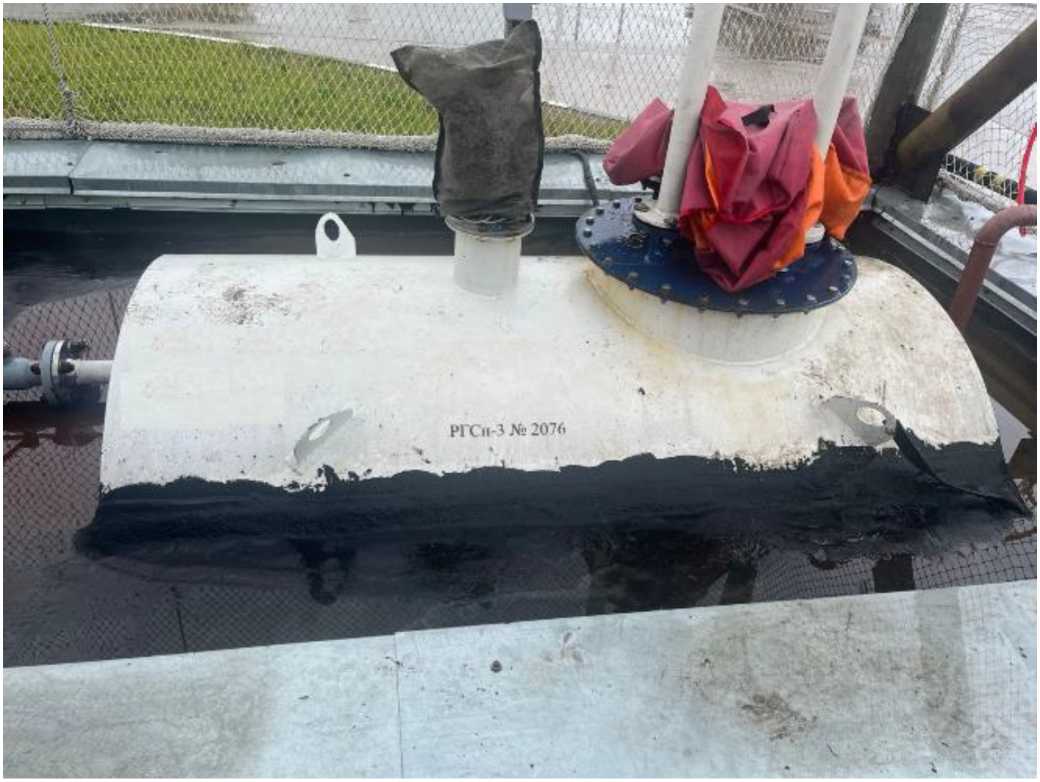

Резервуар стальной горизонтальный ци-линдриче-ский

РГСн-3

Е

96267-25

2076

Филиал «Псков» Акционерного общества «Газпромнефть- Аэро» (Филиал «Псков» АО «Газпром-нефть-Аэро»), г. Санкт- Петербург ИНН 7714117720

Филиал «Псков» Акционерного общества «Газпромнефть-Аэро» (Филиал «Псков» АО «Газпром-нефть-Аэро»), г. Санкт-Петербург ИНН 7714117720

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Филиал «Псков» Акционерного общества «Газпромнефть-Аэро» (Филиал «Псков» АО «Газпром-нефть-Аэро»), г. Санкт-Петербург ИНН 7714117720

ООО «Метро- КонТ», г. Казань

20.06.2025

12.

Резервуар стальной горизонтальный ци-линдриче-ский

РГСн-50

Е

96268-25

2075

Филиал «Псков» Акционерного общества «Газпромнефть- Аэро» (Филиал «Псков» АО «Газпром-нефть-Аэро»), г. Санкт-Петербург ИНН 7714117720

Филиал «Псков» Акционерного общества «Газпромнефть-Аэро» (Филиал «Псков» АО «Газпром-нефть-Аэро»), г. Санкт-Петербург ИНН 7714117720

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Филиал «Псков» Акционерного общества «Газпромнефть-Аэро» (Филиал «Псков» АО «Газпром-нефть-Аэро»), г. Санкт-Петербург ИНН 7714117720

ООО «Метро- КонТ», г. Казань

20.06.2025

13.

Преобразователи температуры взрывозащищенные

EBWTY -PT100

С

96269-25

D250090(исполне- ние EBdWTY- PT100 203); D250092 (исполнение EBWTY-PT100

«Nanyang Huaye Explosion Protected Instrument Co., Ltd.», Китай

«Nanyang Huaye Explosion Protected Instrument Co., Ltd.», Китай

ОС

РТ-МП-775-2072025 «ГСИ. Преобразователи

2 года

«Mambo Technical Service Co., Ltd.», Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

06.06.2025

203); D250093 (исполнение EBWTY-PT100/2 205)

температуры взрывозащищенные EBWTY-PT100. Методика поверки»

14.

Манометры показывающие

Y

С

96270-25

YN50ZT с серийным № 250443234; YN100 с серийным № 250443230; YN100 с серийным. № 250443231; YN60ZT с серийным № 250443232; YN40 с серийным № 241247980; YN40ZT с серийным № 241237985; Y60ZT с серийным № 241259524; Y100 с серийным № 241247998; YN150 с серийным. № 241248001; Y150 с серийным № 241248002

Wuxi Kaifeng Pressure Gauge Co., Ltd., Ки тай

Wuxi Kaifeng Pressure Gauge Co., Ltd., Ки тай

ОС

РТ-МП-903-2022025 «ГСИ. Манометры показывающие Y. Методика поверки»

1 год

Общество с ограниченной ответственностью «НОЙ ИНТЕР НЕШНЛ» (ООО «НОЙ ИНТЕР НЕШНЛ»), г. Москва ИНН 9721237757

ФБУ «НИЦ ПМ - Ростест», г. Москва

01.07.2025

15.

Преобразователи давления измерительные

EB3351 N

С

96271-25

EB3351N-J с заводским №20230626013; EB3351N-D с заводским №20230626014; EB3351N-LT с заводским №20230626015

Shanghai Enbbon Automation Instrument Co., Ltd., Китай

Shanghai Enbbon Automation Instrument Co., Ltd., Китай

ОС

РТ-МП-834-2022025 «ГСИ. Преобразователи давления измерительные EB3351N. Методика поверки»

3 года

Mambo Technical Service Co., Ltd, Китай

ФБУ НИЦ «ПМ - Ро-стест», г. Москва

20.06.2025

16.

Датчики влажности и

HTE

С

96272-25

Зав. № 2021900145, 20219-00147

Общество с ограниченной

Общество с ограниченной

ОС

МП 207072-2024

1 год

Общество с ограниченной

ФГБУ «ВНИИМС»,

31.10.2024

температуры

исполнение (HTE.PF-U10M-RS); Зав. № 2191200002 исполнение (HTE.VD-U10-RS-L150)

ответственностью «ЭЛХАРТ» (ООО «ЭЛХАРТ»), г. Краснодар ИНН 2310199453

ответственностью «ЭЛХАРТ» (ООО «ЭЛХАРТ»), г. Краснодар ИНН 2310199453

«ГСИ. Датчики влажности и температуры HTE. Методика поверки»

ответственностью «ЭЛХАРТ» (ООО «ЭЛХАРТ»), г. Краснодар ИНН 2310199453

г. Москва

17.

Приборы для измерений внутренних размеров

ИСТОК

С

96273-25

ИСТОК 5152-165 №423, ИСТОК 5152-130 № 418, ИСТОК 5153-194 № 71, ИСТОК 5161-250 №335, ИСТОК 5163Р-250 №299

Общество с ограниченной ответственностью «Робокон XXI» (ООО «Робокон XXI»), г. Москва, ИНН 9717093340

Общество с ограниченной ответственностью «Робокон XXI» (ООО «Робокон XXI»), г. Москва, ИНН 9717093340

ОС

МП 20316-2022 «ГСИ. Приборы для измерений внутренних размеров. Методика поверки»

1 год

Общество с ограниченной ответственностью «Робокон XXI» (ООО «Робокон XXI»), г. Москва, ИНН 9717093340

ФГБУ «ВНИИМС», г. Москва

14.04.2023

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ »    августа 2025 Г. №   1832

Регистрационный № 96257-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахометры ВА317Е Назначение средства измерений

Тахометры ВА317Е (далее - тахометры) предназначены для измерений частоты вращения путём преобразования частоты входного сигнала в измеряемую физическую величину и воспроизведении силы постоянного тока.

Описание средства измерений

Принцип действия тахометров основан на подсчёте импульсов, поступающих на вход тахометра либо с первичных преобразователей, либо с коммутационных устройств с последующим отображением результата измерений на цифровом индикаторе.

Конструктивно тахометры выполнены в пластмассовом защитном корпусе, на лицевой панели которого размещён цифровой индикатор, кнопки управления и программирования. На задней панели тахометров расположены клеммы для подключения к первичным преобразователям, выходным элементами и источнику питания.

К тахометрам ВА317Е относятся тахометры с заводскими номерами: 341-ST-1902, 342-ST-2902, 341-ST-3902, 441-ST-4902, 442-ST-5902, 443-ST-6902.

Модель и заводской номер тахометров в цифро-буквенном формате наносится на корпус тахометров методом наклейки.

Нанесение знака поверки на средство измерений не предусмотрено.

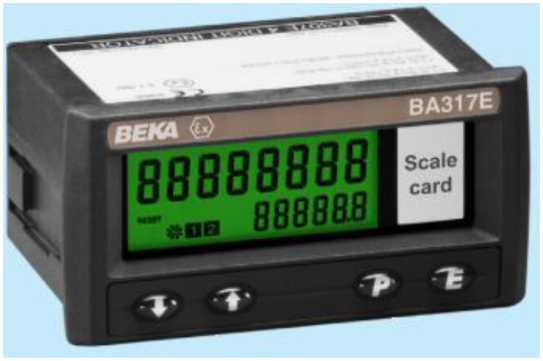

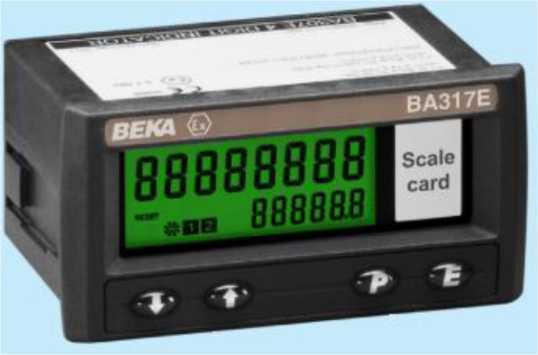

Общий вид тахометров ВА317Е представлен на рисунке 1.

Место нанесения заводского номера

Пломбирование средства измерений не производится.

Метрологические и технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
1	2
Диапазон измерения частоты вращения, об/мин	от 1 до 99 999
Пределы допускаемой основной приведённой погрешности измерений частоты вращения, %	±0,2
Пределы допускаемой дополнительной приведённой погрешности измерений частоты вращения при изменении температуры окружающей среды, %/°С	±0,4
Диапазон значений выходного постоянного тока, мА	от 4 до 20
Пределы допускаемой основной приведенной погрешности преобразования измеренного значения частоты вращения в значения выходного постоянного тока, %	±1
Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения частоты вращения в значения выходного постоянного тока при изменении температуры окружающей среды, %/°С	±0,4

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Напряжение питания, В	24
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Маркировка взрывозащиты	1Ex db ia IIC T4 Gb
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +105
Габаритные размеры (длинахширинахвысота), мм, не более	144x65x72
Масса, г, не более	150

Знак утверждения типа

наносится на титульный лист паспорта методом печати или наклейки.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тахометры	ВА317Е	6 шт
Паспорт		6 экз

Сведения о методиках (методах) измерений

приведены в паспорте «Тахометры ВА317Е», раздел «Проведение измерений».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».

Правообладатель

«BEKA associates Ltd.», Великобритания

Адрес: Old Charlton Road, Hitchin, Hertfordshire, SG5 2DA

Web-сайт: www.beka.co.uk

Е-mail: sales@beka.co.uk

Изготовитель

«BEKA associates Ltd . », Великобритания

Адрес: Old Charlton Road, Hitchin, Hertfordshire, SG5 2DA

Web-сайт: www.beka.co.uk

Е-mail: sales@beka.co.uk

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел./факс: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ »    тзгусгт 2025 г. №    18 32

Лист № 1 Регистрационный № 96258-25                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ТАЛАЙ», ООО «НСМ-Юг» Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ТАЛАЙ», ООО «НСМ-Юг» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (далее по тексту - ИИК), которые включают в себя измерительные трансформаторы тока (далее по тексту - ТТ), измерительные трансформаторы напряжения (далее по тексту - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

• 2- й уровень - информационно-вычислительный комплекс (далее по тексту - ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени УСВ-3 (далее по тексту - УССВ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места (далее по тексту - АРМ) и программное обеспечение (далее по тексту - ПО) «АльфаЦЕНТР Плюс».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер АИИС КУЭ в составе верхнего - второго уровня системы.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка.

Передача результатов измерений, состояния средств измерений по группам точек поставки производится со второго уровня настоящей системы.

АИИС КУЭ имеет возможность принимать измерительную информацию, получаемую посредством интеграции и/или в формате XML-макетов в автоматизированном режиме посредством электронной почты сети Internet, от АИИС КУЭ утвержденного типа.

АИИС КУЭ имеет систему обеспечения единого времени (далее по тексту - СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК).

Сервер АИИС КУЭ оснащен УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемников. Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения более ±0,1 с (программируемый параметр) сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками, с периодичностью не реже 1 раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера АИИС КУЭ равного ±2 с (программируемый параметр) и более, производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 052.1) указывается типографским способом в паспорте-формуляре АИИС КУЭ, а также на специальном информационном шильдике на передней дверце шкафа с сервером в составе уровня ИВК.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР Плюс», в состав которого входят модули, указанные в таблице 1. ПО «АльфаЦЕНТР Плюс» обеспечивает защиту ПО и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО «АльфаЦЕНТР Плюс».

Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	«АльфаЦЕНТР Плюс» АльфаЦЕНТР Коммуникатор 5.10.12
Номер версии (идентификационный номер) ПО	не ниже 2023.7.12.69
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм   вычисления   цифрового идентификатора ПО	MD5

ПО «АльфаЦЕНТР Плюс» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик	УССВ		Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ПС 110 кВ Подгорное-2, ЗРУ-10 кВ, 1 СШ 10 кВ, яч.109, КЛ 10 кВ ф.109	ТОЛ-СЭЩ-10 Кл.т. 0,5S Ктт 600/5 Рег. № 32139-06	НАМИТ Кл. т. 0,5 Ктн 10000/100 Рег. № 70324-18	Меркурий 234 Кл. т. 0,5S/1,0 Рег. № 94786-25		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
2	ПС 110 кВ Подгорное-2, ЗРУ-10 кВ, 2 СШ 10 кВ, яч.209, КЛ 10 кВ ф.209	ТОЛ-СЭЩ-10 Кл.т. 0,5S Ктт 600/5 Рег. № 32139-06	НАМИТ Кл. т. 0,5 Ктн 10000/100 Рег. № 70324-18	Меркурий 234 Кл. т. 0,5S/1,0 Рег. № 94786-25		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
3	ТП 10 кВ ТРЦ Арена, РЩ №1 0,4 кВ, 1 СШ 0,4 кВ, КЛ-0,2 кВ	-	-	СЕ207 Кл. т. 1,0/2,0 Рег. № 72632-18	УСВ-3 Рег. № 64242-16	активная реактивная	±1,1 ±2,2	±4,1 ±8,7
4	ТП 10 кВ ТРЦ Арена, РЩ №3 0,4 кВ, 2 СШ 0,4 кВ, КЛ-0,2 кВ	-	-	СЕ207 Кл. т. 1,0/2,0 Рег. № 72632-18		активная реактивная	±1,1 ±2,2	±4,1 ±8,7
5	ВЛ-6 кВ в сторону ТП- 0326, ЯКНО-6 кВ	ТПОЛ Кл.т. 0,5 Ктт 200/5 Рег. № 47958-16	НОМ-6 Кл. т. 0,5 Ктн 6000:^3/100:^3 Рег. № 46786-11	ТЕ3000 Кл. т. 0,5S/1,0 Рег. № 77036-19		активная реактивная	±1,2 ±2,8	±4,1 ±7,1

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
Пределы допускаемой погрешности СОЕВ, с							±5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана cos9 = 0,8 инд 1=0,02(0,05)-1ном и температуры окружающего воздуха в месте расположения счетчиков для ИК от - 40 до + 60 °C. 4 Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений. 5 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных метрологических характеристик. 6 Допускается замена УССВ на аналогичное утвержденного типа. 7 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 8 Допускается замена ПО на аналогичное, с версией не ниже указанной в описании типа средств измерений. 9 Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	5
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, оС	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,5 до 50,5
- температура окружающей среды для ТТ и ТН, оС	от -45 до +40
- температура окружающей среды в месте расположения счетчиков, оС - температура окружающей среды в месте расположения сервера, оС - температура окружающей среды в месте расположения УССВ, оС	от -40 до +60
	от +10 до +30
	от -25 до +60
Надежность применяемых в АИИС КУЭ компонентов: Счетчики:
- среднее время наработки на отказ, ч, не менее	165000
- среднее время восстановления работоспособности, ч	2
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
УССВ:
- среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч	24
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях,
сут, не менее	45
- при отключении питания, год, не менее Сервер:	30
- хранение результатов измерений и информации состояний
средств измерений, год, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:

• - связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;

• - коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;

• - формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;

• - отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;

• - перерывы питания счетчика с фиксацией времени пропадания и восстановления.

• - журнал сервера:

• - изменение значений результатов измерений;

• - изменение коэффициентов измерительных трансформаторов тока и напряжения;

• - факт и величина синхронизации (коррекции) времени;

• - пропадание питания;

• - замена счетчика;

• - полученные с уровней ИИК «Журналы событий».

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера;

• -  защита на программном уровне информации при хранении, передаче, параметрировании:

• - счетчика;

• - сервера.

Возможность коррекции времени в:

• - счетчиках (функция автоматизирована);

• - ИВК (функция автоматизирована).

Возможность сбора информации: о результатах измерений (функция автоматизирована). Цикличность:

• - измерений 30 мин (функция автоматизирована);

• - сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформаторы тока	ТОЛ-СЭЩ-10	4
Трансформаторы тока	ТПОЛ	2
Трансформаторы напряжения	НАМИТ	2
Трансформаторы напряжения	НОМ-6	2

Счетчики электрической энергии многофункциональные

Меркурий 234

2

Продолжение таблицы 4

1	2	3
Счетчики электрической энергии многофункциональные	СЕ207	2
Счетчики электрической энергии многофункциональные	ТЕ3000	1
Блок коррекции времени	УСВ-3	1
Программное обеспечение	«АльфаЦЕНТР Плюс»	1
Паспорт-формуляр	ТЕРЦ.100.00.052.1 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «ТАЛАЙ», ООО «НСМ-Юг», аттестованном ФБУ «Нижегородский ЦСМ», г. Нижний Новгород, уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации 01.00269-2013.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Энергосбытовая Компания «Эксперт» (ООО «ЭСК «ЭКСПЕРТ»)

ИНН 3663154219

Юридический адрес: 394042, г. Воронеж, ул. Остужева, 2/1, пом. 1/5

Изготовитель

Общество с ограниченной ответственностью «ТЕРЦИУС»

(ООО «ТЕРЦИУС»)

ИНН 3702268237

Адрес: 153000, г. Иваново, ул. Почтовая, д. 9/37, офис 4

Испытательный центр

Общество с ограниченной ответственностью «ЛЕММА»

(ООО «ЛЕММА»)

ИНН 6658513154

Адрес: 620028, г Екатеринбург, б-р Верх-Исетский, д. 13, литер «Н», пом.№ 22, пом.№ 26

Уникальный номер записи об аккредитации в реестре аккредитованных лиц Росаккредитации RA.RU.RA.RU.314006

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 28 »    августа 2025 Г. №    1832

Лист № 1 Регистрационный № 96263-25                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Интерферометр OWI 50 HP Назначение средства измерений

Интерферометр OWI 50 HP (далее - интерферометр) предназначен для измерений отклонений от плоскостности и сферичности оптических поверхностей. В случае применения в качестве эталона 4-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта № 3189 от 15.12.2022 используются для поверки и калибровки пластин плоских стеклянных размером до 120 мм.

Описание средства измерений

Измерение отклонений от плоскостности и сферичности оптических поверхностей основано на анализе деформации формы интерференционных полос, возникающих в промежутке между поверхностью контролируемой детали и эталонной поверхностью сравнения в результате интерференции отраженных от них волновых фронтов.

Интерферометр состоит из следующих основных блоков: оптико-механического блока, блока байонетного крепления с набором плоской и сферических насадок и компьютера с программным обеспечением (ПО) для управления интерферометром и анализа интерферограмм.

В качестве источника света в интерферометре используется He-Ne лазер. Оптикомеханический блок преобразует лазерное излучение и формирует волновой фронт. Далее волновой фронт с помощью эталонной насадки, закрепленной в приборе делится на два. Один волновой фронт - опорный - отражается от поверхности эталонной насадки непосредственно назад в интерферометр. Другой - рабочий волновой фронт - проходит эталон и искажается поверхностью контролируемой детали. Он также возвращается в интерферометр и интерферирует с опорным. Анализ получаемой интерференционной картины дает информацию об отклонениях от плоскостности или сферичности измеряемой оптической поверхности.

Для измерения отклонения формы плоских поверхностей используется плоская насадка (табл. 4), а для измерения отклонения формы сферических поверхностей - набор сферических насадок (табл. 3).

Внешний вид интерферометра приведен на рисунке 1.

Нанесение знака поверки на интерферометр не предусмотрено. Заводской номер нанесен на табличку печатным методом, расположенную на задней части интерферометра и имеет цифровое обозначение.

Пломбирование интерферометра OWI 50 HP от несанкционированного доступа не предусмотрено.

К интеферометру, относящемуся к данному типу средств измерений, относится интерферометр OWI 50 HP зав. № 505.025.

Рисунок 1 - Внешний вид интерферометра OWI 50 HP

Программное обеспечение

Интерферометр OWI 50 HP имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.

Программное обеспечение является специализированным ПО интерферометра и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от интерферометра.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО интерферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Главной защитой ПО является USB-ключ.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	цShape OWI
Номер версии (идентификационный номер) ПО	2.2 и выше
Цифровой идентификатор ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики интерферометра

Наименование характеристики	Значение
Диапазон измерений отклонений от плоскостности, мкм	от 0,02 до 2,00
Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мкм	±0,06
Диапазон измерений отклонений от сферичности, мкм	от 0,02 до 2,00
Пределы допускаемой абсолютной погрешности измерений отклонений от сферичности, мкм	±0,06

Таблица 3 - Технические характеристики интерферометра со сферическими насадками

Наименование характеристики	Обозначение насадки
	f/0.65	f/0.9	f/1.25	f/1.8	f/3.3
Максимальный диаметр измеряемых выпуклых сферических поверхностей, мм	32,42	40,05	48,57	49,45	50,00
Максимальный радиус кривизны измеряемых выпуклых сферических поверхностей, мм	21,07	36,04	60,71	89,01	173,51
Максимальный диаметр измеряемых вогнутых сферических поверхностей, мм	50,00				27,30
Максимальный радиус кривизны измеряемых вогнутых сферических поверхностей, мм	241,00	226,00	207,00	173,90	90,00

Таблица 4 - Технические характеристики интерферометра

Наименование характеристики	Значение
Максимальный диаметр измеряемых плоских оптических поверхностей, мм	26,42
Класс лазера по ГОСТ 31581-2012 Длина волны лазера, нм, не более	ЗА
- He-Ne лазер	633
Мощность, мВт, не более	10
Допустимое значение частоты возмущающих гармонических вибраций, Гц, не более	5
Масса, кг, не более	150
Габаритные размеры, мм, не более
- длина	500
- ширина	500
- высота	1000

Таблица 5 - Условия эксплуатации интерферометра

Наименование характеристики	Значение
Температура окружающей среды, °C	от +15 до +30
Относительная влажность воздуха, %, не более	80
Напряжение переменного тока, В	от 210 до 230
Частота, Гц	от 50 до 60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Интерферометр	OWI 50 HP	1 шт.
Насадка плоская	-	1 шт.
Насадка сферическая	-	5 шт.
Компьютер с ПО	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 «Работы с интерферометром OWI 50/2” HP», руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 15.12.2022 № 3189 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей».

Правообладатель

OptoTech Optikmaschinen GmbH, Германия

Адрес: Sandusweg 2-4, 35435 Wettenberg, Germany Тел.: +49 (641) 98203-0

Факс: +49 (641) 98203-900

E-mail: info.de@optotech.net

Сайт: http://www.optotech.de

Изготовитель

OptoTech Optikmaschinen GmbH, Германия

Адрес: Sandusweg 2-4, 35435 Wettenberg, Germany Тел.: +49 (641) 98203-0

Факс: +49 (641) 98203-900

E-mail: info.de@optotech.net

Сайт: http://www.optotech.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru, web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   _____ 2025 г. №   ^{183 2}

Лист № 1 Регистрационный № 96264-25                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Интерферометр OWI 100 ECO Назначение средства измерений

Интерферометр OWI 100 ECO (далее - интерферометр) предназначен для измерений отклонений от плоскостности и сферичности оптических поверхностей. В случае применения в качестве эталона 4-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта № 3189 от 15.12.2022 используются для поверки и калибровки пластин плоских стеклянных размером до 120 мм.

Описание средства измерений

Измерение отклонений от плоскостности и сферичности оптических поверхностей основано на анализе деформации формы интерференционных полос, возникающих в промежутке между поверхностью контролируемой детали и эталонной поверхностью сравнения в результате интерференции отраженных от них волновых фронтов.

Интерферометр состоит из следующих основных блоков: оптико-механического блока, блока байонетного крепления с набором плоской и сферических насадок и компьютера с программным обеспечением (ПО) для управления интерферометром и анализа интерферограмм.

В качестве источника света в интерферометре используется He-Ne лазер. Оптикомеханический блок преобразует лазерное излучение и формирует волновой фронт. Далее волновой фронт с помощью эталонной насадки, закрепленной в приборе делится на два. Один волновой фронт - опорный - отражается от поверхности эталонной насадки непосредственно назад в интерферометр. Другой - рабочий волновой фронт - проходит эталон и искажается поверхностью контролируемой детали. Он также возвращается в интерферометр и интерферирует с опорным. Анализ получаемой интерференционной картины дает информацию об отклонениях от плоскостности или сферичности измеряемой оптической поверхности.

Для измерения отклонения формы плоских поверхностей используется плоская насадка (табл. 4), а для измерения отклонения формы сферических поверхностей - набор сферических насадок (табл. 3).

Внешний вид интерферометра приведен на рисунке 1.

Нанесение знака поверки на интерферометр не предусмотрено. Заводской номер нанесен на табличку печатным методом, расположенную на задней части интерферометра и имеет цифровое обозначение.

Пломбирование интерферометра OWI 100 ECO от несанкционированного доступа не предусмотрено.

К интерферометру, относящемуся к данному типу средств измерений, относится интерферометр OWI 100 ECO зав. № 514.012.

Рисунок 1 - Внешний вид интерферометра OWI 100 ECO

Программное обеспечение

Интерферометр OWI 100 ECO имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.

Программное обеспечение является специализированным ПО интерферометра и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от интерферометра.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО интерферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Главной защитой ПО является USB-ключ.

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	цShape OWI
Номер версии (идентификационный номер) ПО	2.2 и выше
Цифровой идентификатор ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений отклонений от плоскостности, мкм	от 0,02 до 2,00
Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности, мкм	±0,03
Диапазон измерений отклонений от сферичности, мкм	от 0,02 до 2,00
Пределы допускаемой абсолютной погрешности измерений отклонений от сферичности, мкм	±0,06

Таблица 3 - Технические характеристики интерферометра со сферическими насадками

Наименование характеристики	Обозначение насадки
	f/0.75	f/1.5	f/3.3	f/7.1	f/10.7
Максимальный диаметр измеряемых выпуклых сферических поверхностей, мм	64,3	80,8	90,3	96,0	97,1
Максимальный радиус кривизны измеряемых выпуклых сферических поверхностей, мм	47,2	120,2	297,0	680,7	1038,2
Максимальный диаметр измеряемых вогнутых сферических поверхностей, мм	100,0			16,8	-
Максимальный радиус кривизны измеряемых вогнутых сферических поверхностей, мм	752,8	679,8	503,0	119,3	-

Таблица 4 - Технические характеристики интерферометра

Наименование характеристики	Значение
Максимальный диаметр измеряемых плоских оптических поверхностей, мм	100
Класс лазера по ГОСТ 31581-2012 Длина волны лазера, нм, не более	ЗА
- He-Ne лазер	633
Мощность, мВт, не более	10
Допустимое значение частоты возмущающих гармонических вибраций, Гц, не более	5
Масса, кг, не более	700
Габаритные размеры, мм, не более
- длина	900
- ширина	800
- высота	2000

Таблица 5 - Условия эксплуатации интерферометра

Наименование характеристики	Значение
Температура окружающей среды, °C	от +15 до +30
Относительная влажность воздуха, %, не более	80
Напряжение переменного тока, В	от 210 до 230
Частота, Гц	от 50 до 60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Интерферометр	OWI 100 ECO	1 шт.
Насадка плоская	-	1 шт.
Насадка сферическая	-	5 шт.
Компьютер с ПО	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 «Работы с интерферометром OWI 100 ECO», руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 15.12.2022 № 3189 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей».

Правообладатель

OptoTech Optikmaschinen GmbH, Германия

Адрес: Sandusweg 2-4, 35435 Wettenberg, Germany

Тел.: +49 (641) 98203-0

Факс: +49 (641) 98203-900

E-mail: info.de@optotech.net

Сайт: http://www.optotech.de

Изготовитель

OptoTech Optikmaschinen GmbH, Германия

Адрес: Sandusweg 2-4, 35435 Wettenberg, Germany

Тел.: +49 (641) 98203-0

Факс: +49 (641) 98203-900

E-mail: info.de@optotech.net

Сайт: http://www.optotech.de

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

E-mail: office@vniims.ru, web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   _вгуст_ 2025 г. № ^{183 2}

Лист № 1 Регистрационный № 96267-25                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар стальной горизонтальный цилиндрический РГСн-3 Назначение средства измерений

Резервуар стальной горизонтальный цилиндрический РГСн-3 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 3 м³.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен аэрографическим способом на стенку резервуара.

Резервуар РГСн-3 с заводским номером 2076 расположены на территории филиала «Псков» АО «Газпромнефть-Аэро» по адресу: 180004, Псковская область, г. Псков, ул. Железнодорожная, д. 46 А.

Общий вид резервуара представлен на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид резервуара РГСн-3

Пломбирование резервуара РГСн-3 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	3
Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГСн-3	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Филиал «Псков» Акционерного общества «Газпромнефть-Аэро»

(Филиал «Псков» АО «Газпромнефть-Аэро»)

ИНН 7714117720

Юридический адрес: 197198, г. Санкт-Петербург, Зоологический пер., д. 2-4, лит. Б

Телефон: +7 (8112) 70-05-15

Изготовитель

Филиал «Псков» Акционерного общества «Газпромнефть-Аэро»

(Филиал «Псков» АО «Газпромнефть-Аэро»)

ИНН 7714117720

Адрес места осуществления деятельности: 180004, Псковская обл., г. Псков, ул. Железнодорожная, д. 46 А

Юридический адрес: 197198, г. Санкт-Петербург, Зоологический пер., д. 2-4, лит. Б

Телефон: +7 (8112) 70-05-15

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ»

(ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 28 »    августа 2025 Г. №    1832

Лист № 1 Регистрационный № 96259-25                                         Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Барьеры искробезопасности БИГ-К Назначение средства измерений

Барьеры искробезопасности БИГ-К (далее - барьеры) предназначены для преобразований входных аналоговых сигналов силы и напряжения постоянного тока, частоты переменного тока, электрического сопротивления постоянному току от потенциометрических устройств, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления из взрывоопасной зоны в дискретные, цифровые и аналоговые выходные сигналы силы и напряжения постоянного тока и передачи этих сигналов, в том числе по протоколу HART, в безопасную зону, обеспечивая искробезопасные электрические параметры устройств.

Описание средства измерений

Принцип действия барьеров основан на преобразовании входных сигналов в виде электрического сопротивления, силы и напряжения постоянного тока, частоты переменного тока их обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов.

Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из пластика. В корпусе закреплены клеммные зажимы для присоединения внешних цепей. Барьеры выполнены в искробезопасном исполнении.

Структура условного обозначения модификаций барьеров приведена в таблице 1.

Таблица 1 - Структура условного обозначения модификаций барьеров

БИГ-К-Х2Х3-Х4/Х5-Х6Х7 - ТУ 27.12.23-086-72453807-2023

БИГ-К - обозначение типа барьеров;

X2 - тип сигнала:

• 1 - аналоговый;

• 2 - дискретный;

• 3 - температурный;

• 5 - частотный;

• 6 - потенциометр;

Примечание - Температурные барьеры конфигурируемые по входному сигналу посредством программатора.

X3 - входной сигнал (для аналоговых и дискретных) или специальное исполнение по напряжению питания (для частотных):

А - от 4 до 20 мА;

Б - от 1 до 5 В;

В - от 0 до 10 мА;

Г - от 0 до 5 В;

Д - от 0 до 10 В;

Е - от 0 до 20 мА;

И - «сухой контакт»;

К - «мокрый контакт»;

С - специальное исполнение для частотных барьеров;

X4 - направление сигнала:

• 1 - вход (INPUT);

• 2 - выход (OUTPUT);

X5 - количество каналов:

• 11 - 1 вход 1 выход;

• 12 - 1 вход 2 выхода;

22 - 2 входа 2 выхода;

X6 - опции: выход 1:

A - от 4 до 20 мА;

Б - от 1 до 5 В;

В - от 0 до 10 мА;

Г - от 0 до 5 В;

Д - от 0 до 10 В;

Е - от 0 до 20 мА;

Л - от 4 до 20 мА;

М - реле;

Н - 35 мА;

О - 45 мА;

П - 60 мА;

Р - 1:1;

X7 - опции: выход 2:

A - от 4 до 20 мА;

Б - от 1 до 5 В;

В - от 0 до 10 мА;

Г - от 0 до 5 В;

Д - от 0 до 10 В;

Е - 0 до 20 мА;

Л - от 4 до 20 мА;

М - реле;

Н - 35 мА;

О - 45 мА;

П - 60 мА.

Примечание - «ТУ 27.12.23-086-72453807-2023» указывается только в технической и эксплуатационной документации.

Серийный номер наносится на маркировочную наклейку, расположенную на корпусе методом гравировки в виде цифрового кода.

Общий вид барьеров с указанием места нанесения серийного номера и места нанесения знака утверждения типа представлен на рисунке 1. Количество индикаторов, толщина барьеров и нумерация клемм на торцевой панели может отличаться от рисунка. Пломбирование мест настройки (регулировки) барьеров не предусмотрено. Нанесение знака поверки на барьеры не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) барьеров подразделяется на встроенное и внешнее.

Внешнее ПО служит для считывания данных (для аналоговых, температурных, частотных и барьеров сигнала потенциометра) и конфигурации барьеров (только для температурных) и не является метрологически значимым.

Встроенное ПО записывается изготовителем на этапе производства и не может быть изменено потребителем, разделено на метрологически значимую и метрологически незначимую части.

Конструкция барьеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические характеристики барьеров нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО барьеров приведены в таблице 2.

аблица 2 - Идентификационные данные встроенного ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	BigSmartGoreltex
Номер версии (идентификационный номер) ПО	1.Х.Х.Х
Цифровой идентификатор ПО	-
*  - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО. Оставшаяся часть номера версии отвечает за метрологически незначимую часть ПО и может принимать любые значения.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Назначение	Диапазоны входного сигнала	Диапазоны выходного сигнала*	Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал	Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала, погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С, %
Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в выходной сигнал: 50М (а=0,00428 °С-1) 100М (а=0,00428 °С-1) 100П (а=0,00391°С-1) Pt100 (а=0,00385 °С-1)	от -180 °С до +200 °С от -180 °С до +200 °С от -200 °С до +850 °С от -200 °С до +850 °С	от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В	при R < +150 °C: ±0,15 C (Д); при R > +150 C: ±0,1 % (Y)	±0,01

Назначение	Диапазоны входного сигнала	Диапазоны выходного сигнала*	Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал	Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала, погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С, %
Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной сигнал: ТПП (S) ТПП (R) ТПР (B)	от -50 °С до +1768 °С от -50 °С до +1768 °С от 0 °С до +1820 °С	от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В	при R < +800 °C: ±0,8 C (Д); при R > +800 C: ±0,1 % (Y)	±0,01
Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной сигнал: ТХА (К) ТХКн (Е) ТЖК (J) ТНН (N) ТМК (T) ТХК (L)	от -200 °С до +1372 °С от -100 °С до +1000 °С от -100 °С до +1200 °С от -200 °С до +1300 °С от -270 °С до +400 °С от -100 °С до +800 °С	от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В	при R < +500 C: ±0,5 C (Д); при R > +500 C: ±0,1 % (Y)	±0,01
Преобразование сигналов силы постоянного тока в выходной сигнал	от 4 до 20 мА от 0 до 10 мА от 0 до 20 мА	от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В	±0,1 % (y)	±0,01

Назначение	Диапазоны входного сигнала	Диапазоны выходного сигнала*	Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал	Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала, погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С, %
		от 0 до 10 В
Преобразование сигналов напряжения постоянного тока в выходной сигнал	от 0 до 5 В от 1 до 5 В от 0 до 10 В	от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В	±0,1 % (Y)	±0,01
Преобразование сигналов частоты переменного тока	от 0,1 Гц до 50 кГц	от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В	±0,1 % (Y)	±0,01
Сопротивление постоянному току потенциометрических устройств	от 0 до 10 кОм	от 4 до 20 мА от 0 до 20 мА от 0 до 10 мА от 1 до 5 В от 0 до 5 В от 0 до 10 В	±0,1 % (Y)	±0,01

Назначение	Диапазоны входного сигнала	Диапазоны выходного сигнала*	Пределы допускаемой основной погрешности преобразований входного сигнала в выходной сигнал	Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала, погрешности преобразований входного сигнала в выходной сигнал, вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждый 1 °С, %
* - тип выходного сигнала в соответствии со структурной схемой, соответствующий конкретной модификации. Примечания: 1.    Для термопреобразователей сопротивления при трехпроводной схеме подключения максимально допустимое сопротивление провода 20 Ом. 2.    R - сконфигурированный во внешнем сервисном ПО или с помощью органов управления (DIP-переключатели) поддиапазон преобразования сигналов от термопреобразователей сопротивления или преобразователей термоэлектрических. 3.     Д - абсолютной. 4.    y - приведенной к диапазону выходного сигнала.

Таблица 4 - Технические характеристики

Наименование характеристики	Значение
Номинальное значение напряжения питания постоянного тока, В	24 (12*)
Габаритные размеры (ширинахвысотахдлина), мм, не более	20х130х115
Масса, кг, не более	0,3
Нормальные условия измерений: температура окружающей среды, °С относительная влажность воздуха, %	от +23 до +27 от 45 до 75
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при температуре +40 °С, %	от -20 до +60 от 10 до 90
Маркировка взрывозащиты	[Ex ia Ga] IIC [Ex ia Ga] IIB [Ex ia Da] IIIC [Ex ia Ga] IIA [Ex ia Ma] I
* - для частотных барьеров специального исполнения

аблица 5 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, ч	35000
Средний срок службы, лет	12

Знак утверждения типа

наносится на титульный лист паспорта типографским способом и на корпус барьера в виде наклейки.

Комплектность средства измерений

аблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Барьер искробезопасности	БИГ-К	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации 1)	ЛГСА.406239.173РЭ	1 экз.
1) - на партию

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение, область и условия применения» руководства по эксплуатации ЛГСА.406239.173РЭ «Барьеры искробезопасности БИГ-К. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 27.12.23-086-72453807-2023 «Барьеры искробезопасности БИГ-К. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ»

(ООО «ЗАВОД ГОРЭЛТЕХ»)

Адрес юридического лица: 195176, город Санкт-Петербург, ш. Революции, д. 18, литер А, пом. 4-Н, офис 1

ИНН 7806155468

Изготовитель

Общество с ограниченной ответственностью «ЗАВОД ГОРЭЛТЕХ»

(ООО «ЗАВОД ГОРЭЛТЕХ»)

Адрес юридического лица: 195176, город Санкт-Петербург, ш. Революции, д. 18, литер А, пом. 4-Н, офис 1

Адрес места осуществления деятельности: 193149, Ленинградская область, Всеволожский муниципальный район, Свердловское городское поселение, деревня Новосаратовка, улица Рабочая, дом 9, строение 1

ИНН 7806155468

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»

(ООО «НИЦ «ЭНЕРГО»)

Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Адрес места осуществления деятельности: 117405, Россия, г. Москва, ул. Дорожная, д. 60, помещение № 1 (комнаты № 10, 11, 12, 13, 14, 15, 16, 17), помещение № 2 (комната 15)

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.314019

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28 » августа 2025 Г. № 1332

Лист № 1 Регистрационный № 96260-25                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны ELLINGHAUS STA-24-39/6 Назначение средства измерений

Полуприцепы-цистерны ELLINGHAUS STA-24-39/6 (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.

Описание средства измерений

Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоит из алюминиевой сварной цистерны постоянного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна состоит из шести герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

• - горловину с указателем уровня налива;

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие.

На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на металлическую табличку, расположенную на опоре цистерны справа по ходу движения, в месте, указанном на рисунке 1 и рисунке 2, в виде цифрового обозначения ударным методом.

К данному типу относятся полуприцепы-цистерны ELLINGHAUS STA-24-39/6 с заводскими номерами 851133, 861152.

Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1 и 2.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепов-цистерн ELLINGHAUS STA-24-39/6 для защиты от несанкционированного доступа не предусмотрено.

Место нанесения заводского номера

Рисунок 1 - Общий вид полуприцепа-цистерны ELLINGHAUS STA-24-39/6 зав. № 851133 и место нанесения заводского номера

Место нанесения заводского номера

Рисунок 2 - Общий вид полуприцепа-цистерны ELLINGHAUS STA-24-39/6 зав. № 861152 и место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики
Наименование характеристики	Значение
Заводской номер	851133	861152
Номинальная вместимость, дм3	38000	37700
Действительная вместимость 1 -й секции, дм3	7300	7100
Действительная вместимость 2-й секции, дм3	7300	7400
Действительная вместимость 3 -й секции, дм3	4700	4850
Действительная вместимость 4-й секции, дм3	4200	3850
Действительная вместимость 5-й секции, дм3	7000	7300
Действительная вместимость 6-й секции, дм3	7500	7200
Пределы допускаемой относительной погрешности ТМ, %	±0,4
Разность между номинальной и действительной вместимостью ТМ, %, не более	±1,5

аблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Снаряженная масса, кг, не более	7000
Длина, мм, не более	11200
Высота, мм, не более	3200
Ширина, мм, не более	2450
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Комплектующие	Обозначение	Количество
Полуприцеп-цистерна	ELLINGHAUS STA-24- 39/6	2 шт.
Запасные части, инструменты и принадлежности		2 шт.
Руководство по эксплуатации		2 экз.

Сведения о методиках (методах) измерений приведены в разделе 6 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2356 от 26.09.2022 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости.

Правообладатель

ELLINGHAUS, Германия

Адрес: Bonner Str. 4 D-51379, Leverkusen, Germany Изготовитель

ELLINGHAUS, Германия

Адрес: Bonner Str. 4 D-51379, Leverkusen, Germany

Испытательный центр

Закрытое акционерное общество «Нефтебазстрой»

(ЗАО «Нефтебазстрой»)

ИНН 6311086065

Адрес: 443082, Россия, Самарская обл, г. Самара, ул. Горная, 5 Телефон: (846) 279-11-83, факс: (846) 279-11-97

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312194

---

УТВЕРЖДЕНО

приказом Федерального агентства по техническому регулированию

и метрологии

от « __ »    августа 2025 Г. №    ¹⁸³²

Лист № 1 Регистрационный № 96265-25                                          Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерений параметров контура и шероховатости поверхности Integra Versus ITL

Назначение средства измерений

Приборы для измерений параметров контура и шероховатости поверхности Integra Versus ITL (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов.

Описание средства измерений

Принцип действия приборов основан на ощупывании измеряемой поверхности щупом (твердосплавным при измерении контура, твердосплавным с алмазным наконечником при измерении шероховатости поверхности) и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.

Приборы состоят из блока привода, датчика, моторизованного рабочего стола, колонны, гранитного основания, установленного на стальном стенде и системы управления для оценки результатов измерений на базе персонального компьютера (ПК).

На гранитном основании и колонне установлены направляющие соответственно осей X и Z под углом 90 градусов для перемещения рабочего стола и консоли со щупом. Перемещение по осям X и Z осуществляется с помощью сервоприводов и фиксируется оптическими преобразователями перемещений (оптическими энкодерами). Перемещение по оси Y осуществляется с помощью микрометрической головки, встроенной в рабочий стол, либо с помощью моторизованной системы позиционирования, которая поставляется по дополнительному заказу. Управление перемещением по осям X и Z осуществляется с помощью блока управления, к которому подключается компьютер с пультом управления.

Приборы выпускаются четырех модификаций: Integra Versus ITL30, Integra Versus ITL30 Plus, Integra Versus ITL30r, Integra Versus ITL30r Plus, которые отличаются друг от друга функционалом и набором измеряемых параметров (модификации Integra Versus ITL30, Integra Versus ITL30 Plus предназначены для измерений параметров контура, модификации Integra Versus ITL30r, Integra Versus ITL30r Plus - для измерений параметров контура и шероховатости).

Пломбировка приборов от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.

Заводской номер в виде цифрового обозначения наносится методом печати на металлизированную идентификационную табличку (рисунок 2), которая расположена на боковой правой панели основания приборов.

Cep. №: 2404284913

Дата производства: 25.04.2024

INTEGRA"

Рисунок 2 - Вид идентификационной таблички

Программное обеспечение

Приборы имеют в своем составе программное обеспечение (ПО) CASR Contour Roughness Measure Analysis System, CAS Contour Measure Analysis System, разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации. ПО путем анализа получаемых профилей определяет параметры шероховатости, параметры резьб измеряемых объектов и геометрические параметры профилей (расстояния между точками, радиусы дуг, углы).

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	Integra Versus ITL30, Integra Versus ITL30 Plus	Integra Versus ITL30r, Integra Versus ITL30r Plus
Идентификационное наименование ПО	CAS Contour Measure Analysis System	CASR Contour Roughness Measure Analysis System
Номер версии (идентификационный номер) ПО	3.0 и выше
Цифровой    идентификатор    ПО (контрольная сумма исполняемого кода)	-

Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Уровень защиты программного обеспечения приборов «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приборов приведены в таблицах 2 - 5.

Таблица 2 - Метрологические и технические характеристики приборов модификаций Integra

Versus ITL30, Integra Versus ITL30 Plus

Наименование характеристики	Значение
	Integra Versus ITL30	Integra Versus ITL30 Plus
Диапазон измерений линейных размеров по оси Z (контур), мм	от 0 до 310 (опционально до 325)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм	±(1,5+2H/100), где Н - измеренное значение по оси Z, мм	±(1+2H/100), где Н - измеренное значение по оси Z, мм
Диапазон измерений линейных размеров по оси X, мм	от 0 до 310 (опционально до 325)
Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более*	0,5 (на 100 мм)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм	±(1,5+2L/100), где L - измеренное значение по оси Х, мм	±(1+2L/100), где L - измеренное значение по оси Х, мм
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**	±(1,2+R/12), где R - измеренное значение радиуса, мм
Пределы допускаемой абсолютной погрешности измерений углов***	±1'
Разрешение по оси Z (контур), мкм	0,02
Разрешение по оси Z (шероховатость), мкм	-	0,02
Разрешение по оси X, мкм	0,05
Измерительное усилие, г	0,7

Продолжение таблицы 2

Наименование характеристики	Значение
	Integra Versus ITL30	Integra Versus ITL30 Plus
Примечания: Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм * - отсечка шага 2,5 мм, скорость не более 0,3 мм/с ** - в диапазоне измерений радиусов от 5 до 15 мм, при дуге окружности не менее 120° *** - в диапазоне измерений углов от 0° до 360°

Таблица 3 - Метрологические и технические характеристики приборов модификаций Integra

Versus ITL30r, Integra Versus ITL30r Plus

Наименование характеристики	Значение
	Integra Versus ITL30r	Integra Versus ITL30r Plus
Диапазон измерений линейных размеров по оси Z (контур), мм	от 0 до 310 (опционально до 325)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм	±(1,5+2H/100), где Н - измеренное значение по оси Z, мм	±(1+2H/100), где Н - измеренное значение по оси Z, мм
Диапазон измерений линейных размеров по оси X, мм	от 0 до 310 (опционально до 325)
Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более*	0,5 (на 100 мм)
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм	±(1,5+2L/100), где L - измеренное значение по оси Х, мм	±(1+2L/100), где L - измеренное значение по оси Х, мм
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**	±(1,2+R/12), где R - измеренное значение радиуса, мм
Пределы допускаемой абсолютной погрешности измерений углов***	±1'
Диапазон измерений параметра шероховатости Ra, мкм	от 0,03 до 100
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм**	±(0,02+0,05Ra), где Ra - измеренное значение параметра Ra, мкм
Разрешение по оси Z (контур), мкм	0,02
Разрешение по оси Z (шероховатость), мкм	0,02
Разрешение по оси X, мкм	0,05
Параметры профиля	-	Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RAa, RAamax, R^amin,

Наименование характеристики	Значение
	Integra Versus ITL30r	Integra Versus ITL30r Plus
		R^asd, RAq, RAqmax, R^qmin, R^qsd, Rk, Rpk, Rvk, Mr1, Mr2, R1a, Rxamax, Rxamin, Rxasd, R1q, Rxqmax, Rxqmin, RXqsd, R6c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk,   Wskmax,   Wskmin, Wsksd,   Wku,   Wkumax, Wkumin, Wkusd, W^q, W^qmax, W^qmin, W^qsd, W6c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmm, Area, P6c, Tilta^ , Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw
Фильтры	-	Гаусс, 2CR75, PC75
Отсечка шага Хе, мм	-	0,008; 0,025; 0,08; 0,25; 0,8; 2,5; 8
Длина оценки, мм	-	1cm, где n от 2 до 7
Измерительное усилие, г	0,7

Примечания:

Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм Для измерений параметров шероховатости используется щуп: угол 90°, радиус 5 мкм * - отсечка шага 2,5 мм, скорость не более 0,3 мм/с

** - в диапазоне измерений радиусов от 5 до 15 мм, при дуге окружности не менее 120^° *** - в диапазоне измерений углов от 0° до 360°

Таблица 4 - Технические характеристики приборов

Наименование характеристики	Значение
Габаритные размеры, мм, не более
длина	1050
ширина	720
высота	1450
Масса, кг, не более	320
Скорость измерений по оси, мм/с	от 0,1 до 2
Скорость позиционирования, мм/с	от 0,1 до 10

Таблица 5 - Эксплуатационные характеристики приборов

Наименование характеристики	Значение
Условия эксплуатации: рабочая область значений температуры, °C относительная влажность воздуха (без конденсата), %, не более	от +18 до + 22 85
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц	от 220 до 240 50
Потребляемая мощность, Вт, не более	500

Знак утверждения типа

наносят методом печати на металлизированную идентификационную табличку, расположенную на боковой правой панели основания прибора, и на титульный лист руководства по эксплуатации.

Комплектность средства измерений

аблица 6 - Комплектность приборов

Наименование	Обозначение	Количество
Прибор для измерений параметров контура и шероховатости поверхности	Integra Versus ITL30, Integra Versus ITL30 Plus, Integra Versus ITL30r, Integra Versus ITL30r Plus	1 шт.
Стандартный    щуп    для измерений контура	-	1 шт.
Стандартный    щуп    для измерений    шероховатости (при    наличии   функции измерения шероховатости)	-	1 шт.
Набор для калибровки щупов	-	1 шт.
Руководство по эксплуатации	26.51.66-001-67492084-2024 РЭ-	1 экз.

Сведения о методиках (методах) измерений

Методы измерений изложены в разделе 11 «Запуск ПО и измерение параметров контура и шероховатости поверхности» документа «Приборы для измерений параметров контура и шероховатости поверхности Integra Versus ITL. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2657 от 06 ноября 2019 г.;

Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 472 от 06 апреля 2021 г.

Правообладатель Акционерное общество «КАМАДИ» (АО «КАМАДИ») ИНН 7811471772

Юридический адрес: 193091, г. Санкт-Петербург, вн. тер. г. Муниципальный округ

Невский округ, наб. Октябрьская, д. 10 к. 1 стр. 1, помещ. 3-Н, офис 24 Тел./факс 8.812 (336-40-50)

Изготовитель

Акционерное общество «КАМАДИ»

(АО «КАМАДИ») ИНН 7811471772 Адрес: 193091, г. Санкт-Петербург, вн. тер. г. Муниципальный округ Невский округ, наб. Октябрьская, д. 10 к. 1 стр. 1, помещ. 3-Н, офис 24

Тел./факс 8.812 (336-40-50)

Производственная площадка: SHAANXI M&E TECHNOLOGY CO., Ltd, Китай No.29 Shanglinyuan 3rd Road,Hi-tech Zone, г. Сиань, провинция Шэньси, Китай

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-37-29

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц: 30004-13

---
