УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ »   ______ 2025 г. №   ^{185 3}

Лист № 1 Регистрационный № 96295-25                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-50 с заводским номером 5, РГС-60 с заводскими номерами 2, 3, 4, РГС-75 с заводским номером 1.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к резервуару.

Резервуары РГС-50 с заводским номером 5, РГС-60 с заводскими номерами 2, 3, 4, РГС-75 с заводским номером 1 расположены на территории АЗС №267, ООО «ТАИФ-НК АЗС» по адресу: Республика Татарстан, Мензелинский м.р-н, с.п. Юртовское, территория Автодорога М-7, 1099 км, сооружение 1.

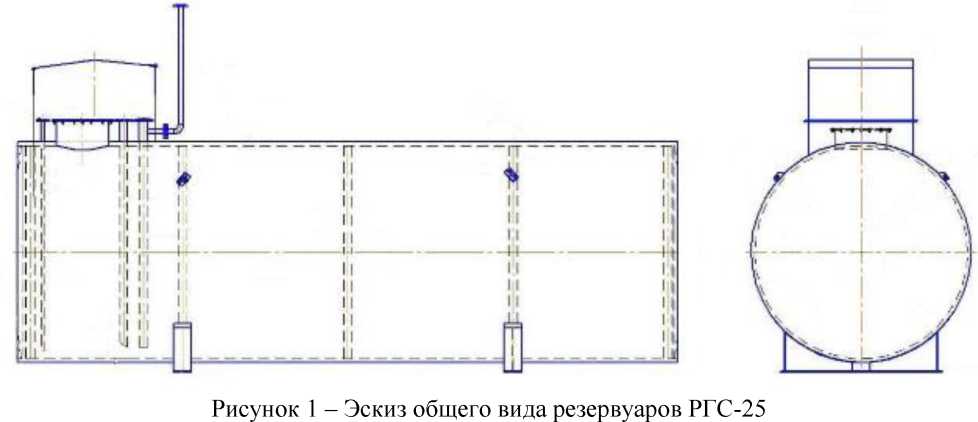

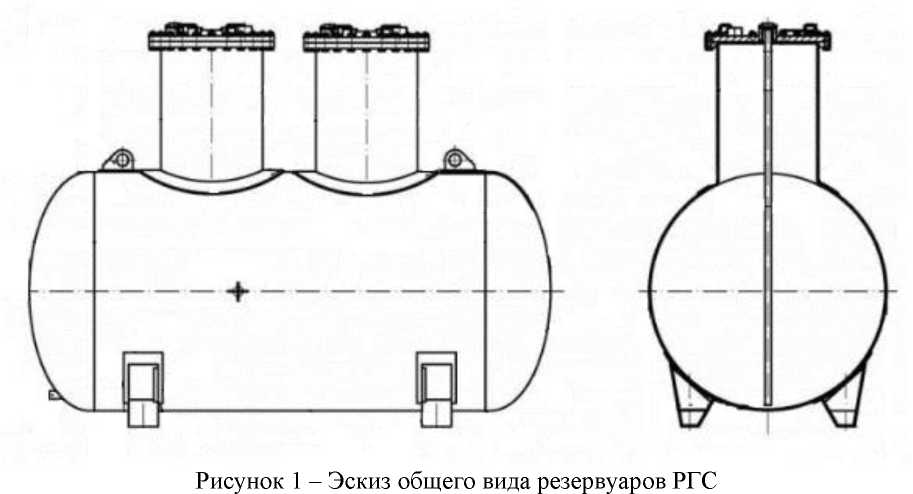

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3, 4.

Нанесение знака поверки на средство измерений не предусмотрено.

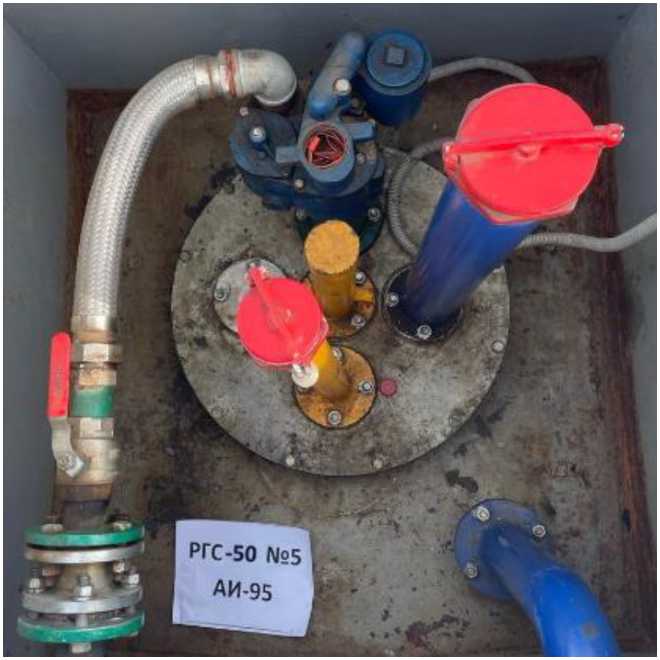

Рисунок 2 - Горловина резервуара РГС-50 зав.№ 5

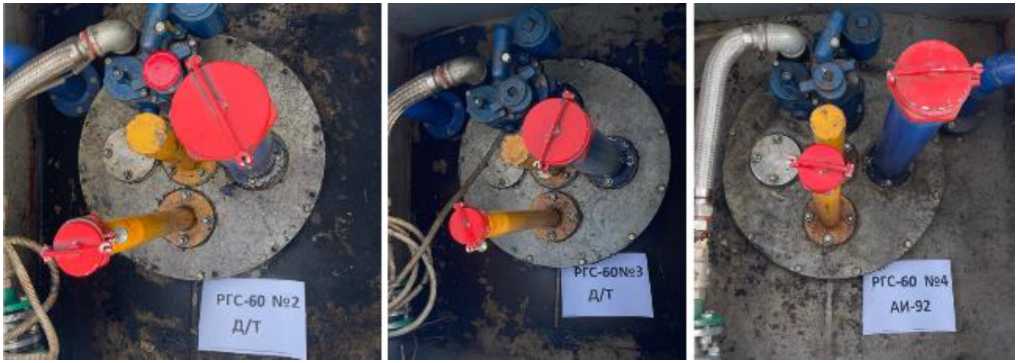

Рисунок 3 - Горловины резервуаров РГС-60 зав.№№ 2, 3, 4

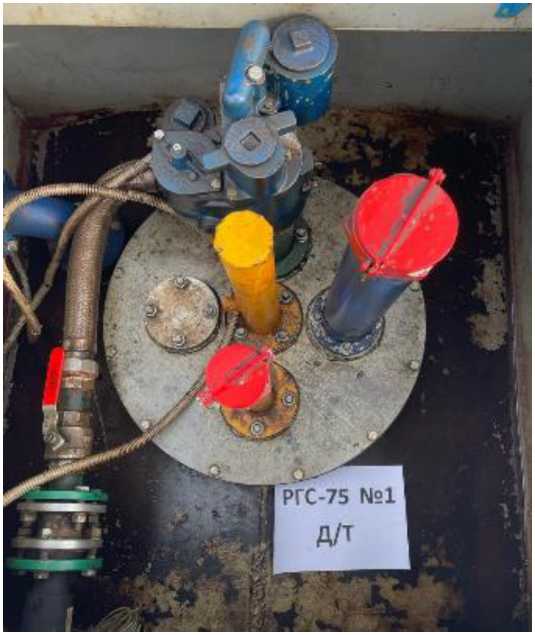

Рисунок 4 - Горловина резервуара РГС-75 зав.№ 1

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-50	РГС-60	РГС-75
Номинальная вместимость, м3	50	60	75
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-50	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-60	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-75	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ»

(ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» _____   2025 г. № ¹⁸⁵³

Лист № 1

Регистрационный № 58002-25                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные УПРА Назначение средства измерений

Установки поверочные УПРА (далее - установки) предназначены для воспроизведения и измерения объемного расхода и объема газа (воздуха).

Область применения - градуировка, калибровка, испытания и поверка средств измерений объемного расхода (объема) и количества газа.

Установка может применяться в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.

Описание средства измерений

Принцип действия установок основан на сравнении объемного расхода (объема), измеренного поверяемыми средствами измерений и установкой. Установки осуществляют измерение объемного расхода (объема) воздуха с помощью сопел критических.

Установки выпускаются в трех модификациях - Р, СГ и У, которые отличаются методом подачи объемного расхода газа (генератором расхода газа) и поверяемыми средствами измерений.

В модификации Р генератором расхода газа является компрессор (избыточного давления), и установка предназначена для поверки ротаметров. В модификации СГ генератором расхода является вакуумный насос, модификация предназначена для поверки счетчиков газа (расходомеров). Модификация У является совмещённой, в качестве генератора расхода применяются оба вида генератора расхода (компрессор избыточного давления и вакуумный насос), предназначена для поверки ротаметров и счетчиков газа (расходомеров). Во всех модификациях объемный расход задается соплами критическими (далее - СК).

Установки состоят из технологического блока, блока генератора расхода и шкафа приборного.

Технологический блок (далее - ТБ) предназначен для размещения на нём комплекта персонального компьютера (ноутбука), поверяемых приборов (в дальнейшем - ПП) и является рабочим местом оператора. ТБ обеспечивает герметичную стыковку ПП с установкой и включает в себя посадочные места для ротаметров (расходомеров), а также комплект рукавов со сменными переходниками для подключения счётчиков.

Блок генератора расхода представляет собой совокупность генератора расхода, ресиверов, трубной обвязки, фильтров и запорной арматуры. Основное назначение блока генератора расхода - обеспечение создания в проточном тракте установки потока воздуха с необходимым объемным расходом.

Шкаф приборный (далее - ШП) состоит из измерительной магистрали с СК, преобразователей давления и температуры, измерительная часть предназначена для получения эталонных значений объёмного расхода измеряемой среды, её давления и температуры.

Сопла работают в критическом режиме. С помощью каждого сопла установки задается определенный объемный расход воздуха, значение которого зависит от площади (диаметра) горловины сопла. При постоянной температуре воздуха объемный расход остается постоянным, поэтому объем воздуха, измеренный установкой, определяют, как произведение объемного расхода на время проведения измерений с учетом поправочных коэффициентов на влажность, температуру и давление.

В состав установок входят следующие средства измерений:

• -   измерители влажности и температуры ИВТМ-7 (регистрационный номер 71394-18);

• -   датчики давления МИДА-15 (регистрационный № 50730-17);

• -   секундомер электронный СЧЕТ-2 (регистрационный № 70387-18);

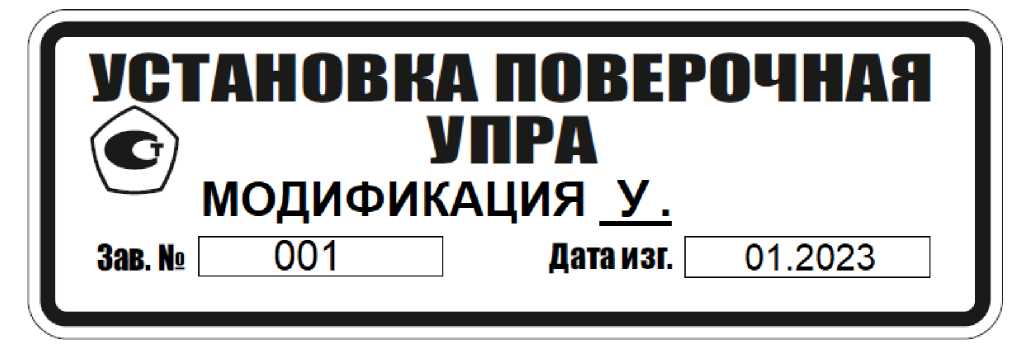

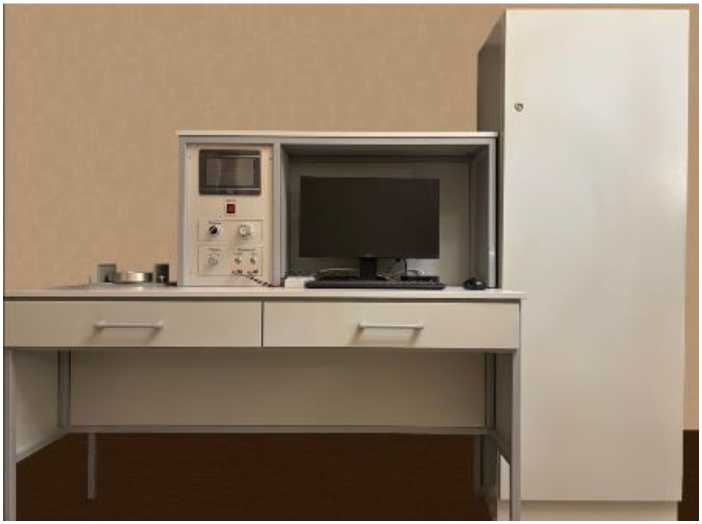

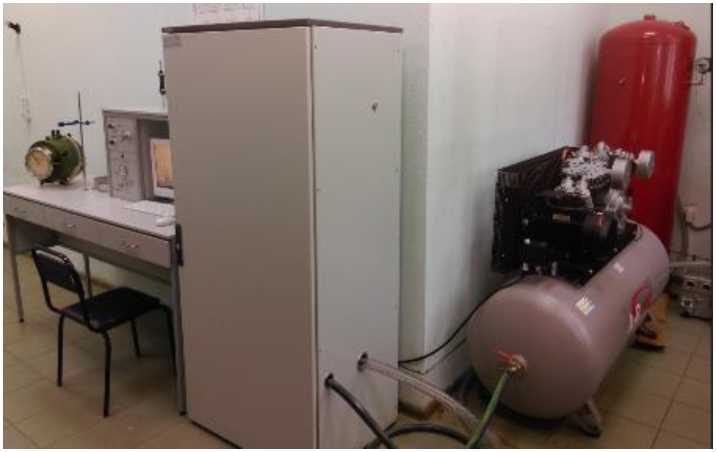

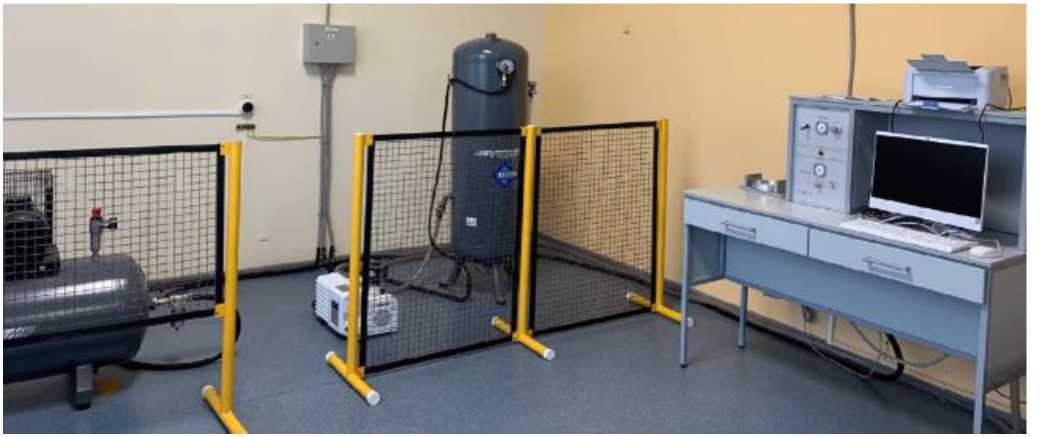

Общий вид установок приведен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

Пломбирование установок не предусмотрено. Цифровой заводской номер установок наносится на маркировочную табличку методом лазерной гравировки или термотрансферной печати.

I

а) Технологический блок и шкаф приборный

Программное обеспечение

Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера). К установке первичные преобразователи подключаются по закрытым коммуникационным каналам USB, RS-485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК).

Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение установки разделено на:

• - метрологически значимую часть - включает алгоритмы обработки измеренной информации;

• - метрологически незначимую часть - отвечает за визуализацию полученных данных.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;

• - параметры ПО, участвующие в вычислениях и влияющие на результат измерений;

• - компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Номер версии ПО имеет структуру A.B.C (где A, B, C - десятичные числа)

A - номер версии метрологически значимой части ПО (не менее 2);

B - номер метрологически незначимой части ПО;

C - номер сборки метрологически незначимой части ПО;

ПО установок защищено от несанкционированного доступа, изменение алгоритмов и установленных параметров с помощью разграничения прав доступа пользователей, системы идентификации пользователей и пароля.

Метрологические характеристики установки нормированы с учетом влияния ПО. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UPRA Lib
Номер версии (идентификационный номер) ПО, не ниже	2.2.1
Цифровой идентификатор ПО	0xEF3850F3
Алгоритм вычисления цифрового идентификатора программного обеспечения	CRC-32

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2 и 3. Показатели надежности приведены в таблице 4.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Модификация установки	Р	СГ	У
Максимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (верхний предел измерений) , не более, м3/ч	65
Минимальное значение воспроизводимого и измеряемого объёмного расхода воздуха (нижний предел измерений) , не менее, м3/ч	0,0032
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, %	±0,5	±0,3	±0,3 при работе на разрежении (вакууме) ±0,5 при работе на избыточном давлении
Диапазон измерений времени, с	от 3 до 99999,9
Пределы допускаемой относительной погрешности измерения времени, %	±0,02
Примечание: 'Расход зависит от применяемых сопел критических, конкретное значение указывается в паспорте на установку.

аблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Рабочая(поверочная)среда	воздух
Количество одновременно поверяемых * средств измерений, шт.	от 1 до 6
Диапазон температуры рабочей (поверочной) среды, °С	от +10 до +30
Параметры электрического питания: - напряжение питания, В	380±10%/220±10%
- частота переменного тока, Гц	50±1
Потребляемая мощность, кВт, не более	12
Масса, кг, не более	750
Габаритные размеры (длина х ширина х высота), мм, не более технологический блок	4000х1000х2000;
генератор расхода	3000х1500х1500;
приборный шкаф	1000х600х2000
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +25
- относительная влажность воздуха, %	от 30 до 80
- атмосферное давление, кПа	от 84,0 до 106,7
Примечание: 'Конкретное значение указывается в паспорте на установку

аблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	12
Средняя наработка на отказ, ч	50 000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на шкафе управления, методом лазерной гравировки или термотрансферной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Установка поверочная УПРА	-	1 шт.
Установка поверочная УПРА. Руководство по эксплуатации	УПРА.01.02 РЭ	1 экз.
Установка поверочная УПРА. Паспорт	УПРА.01.02 ПС	1 экз.
Комплект документации на средства измерений и оборудование, входящие в состав установки	-	1 компл.

Сведения о методиках (методах) измерений

приведены в разделе № 2 руководства по эксплуатации УПРА.01.02.РЭ «Установки поверочные УПРА. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ТУ 4213-001-64012934-2014 «Установки поверочные УПРА. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «АСКУР» (ООО «АСКУР»)

ИНН 1658113333 Юридический адрес: 420102, Россия, Республика Татарстан, г. Казань, ул. Батыршина, д. 29, кв. 4

Телефон/факс: +7 (843) 259-23-31

E-mail: askur-kzn@mail.ru

Изготовитель

Общество с ограниченной ответственностью «АСКУР»

(ООО «АСКУР»)

ИНН 1658113333

Адрес места осуществления деятельности: 420102, Россия, Республика Татарстан,

г. Казань, ул. Батыршина, д. 29, кв. 4.

Юридический адрес: 420102, Россия, Республика Татарстан, г. Казань, ул. Батыршина,

д. 29, кв. 4

Телефон/факс: +7 (843) 259-23-31

E-mail: askur-kzn@mail.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: Россия, Республика Татарстан, 420088, г. Казань, ул. 2-я Азинская, д. 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон (факс): (843) 272-70-62, (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310592

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «ВВ »   августа 2025 г. №

Регистрационный № 96296-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Установка резервуаров РГС - подземная.

Резервуары изготовлены в следующих модификациях: РГС-15 с заводскими номерами 3, 4, РГС-20 с заводскими номерами 1, 2.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-15 с заводскими номерами 3, 4, РГС-20 с заводскими номерами 1, 2 расположены на территории АЗС №140, ООО «ТАИФ-НК АЗС» по адресу: 422542, Республика Татарстан, р-н Зеленодольский, г. Зеленодольск, ул. Спортивная, 34А.

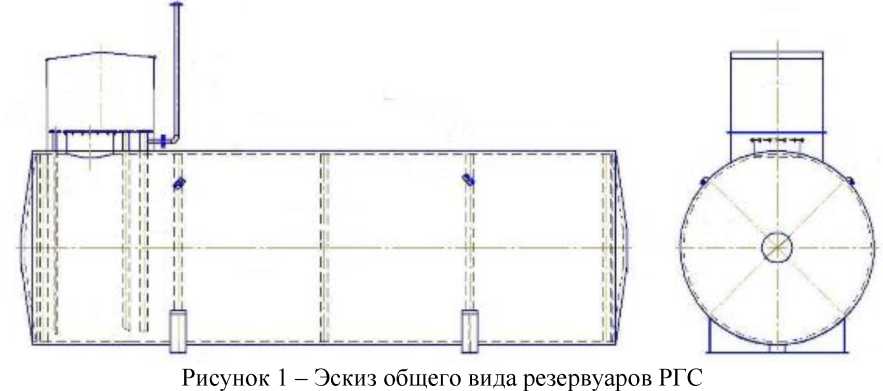

Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин приведены на рисунках 2, 3.

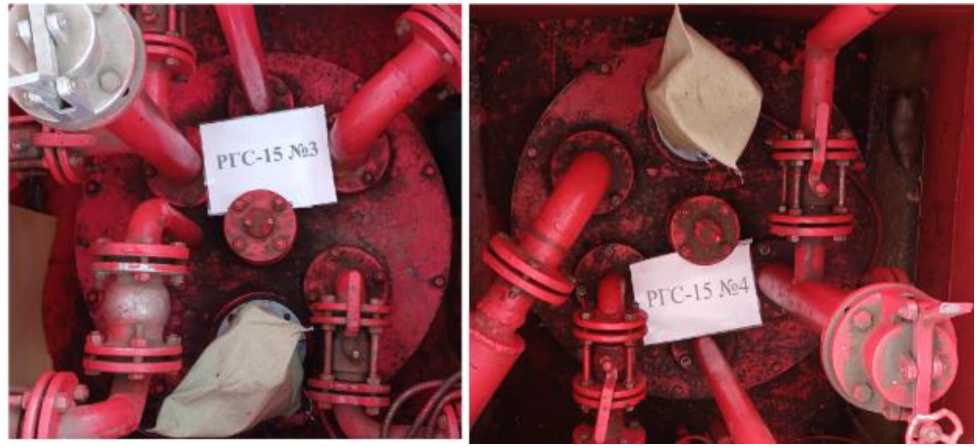

Рисунок 2 - Горловины резервуаров РГС-15 зав.№№ 3, 4

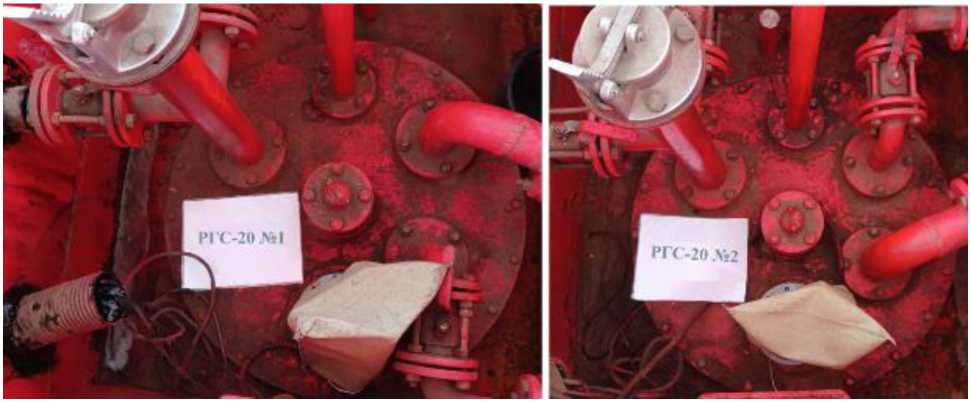

Рисунок 3 - Горловины резервуаров РГС-20 зав.№№ 1, 2

Пломбирование резервуаров РГС не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	РГС-15	РГС-20
Номинальная вместимость, м3	15	20
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

аблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-15	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.
Резервуар стальной горизонтальный цилиндрический	РГС-20	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ»

(ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

---

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

29 августа 2025 г.

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

f                             \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________-__________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

от « 99 »

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ- вод- ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правооблада тель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

1

2

3

4

5

6

7

8

9

10

11

12

13

14

1.

Микроскоп электронноионный растровый измерительный

Helios NanoLab 650

Е

96294-25

9921793

Фирма FEI Company, США

Фирма FEI Company, США

ОС

МП СС-27-23-2024 «ГСИ. Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650. Методика поверки»

1 год

Федеральное государственное бюджетное учреждение науки Институт нанотехнологий микроэлектроники Российской академии наук (ИНМЭ РАН), г. Москва ИНН 7724595010

АО «НИЦПВ», г. Москва

30.04.2025

2.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

96295-25

модификация РГС-50 зав. № 5; модификация РГС-60 зав. №№ 2, 3, 4; модификация РГС-75 зав. № 1

Общество с ограниченной ответственностью «ТАИФ-НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань ИНН

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндри-

5 лет

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ-НК АЗС»), г. Казань ИНН

ООО «Метро-КонТ», г. Казань

23.05.2025

1639028805

1639028805

ческие. Методика поверки»

1639028805

3.

Резервуары стальные горизонтальные ци-линдриче-ские

РГС

Е

96296-25

модификация РГС-15 зав. №№ 3, 4; модификация РГС- 20 зав. №№ 1, 2

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань ИНН 1639028805

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань ИНН 1639028805

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань ИНН 1639028805

ООО «Метро-КонТ», г. Казань

23.05.2025

4.

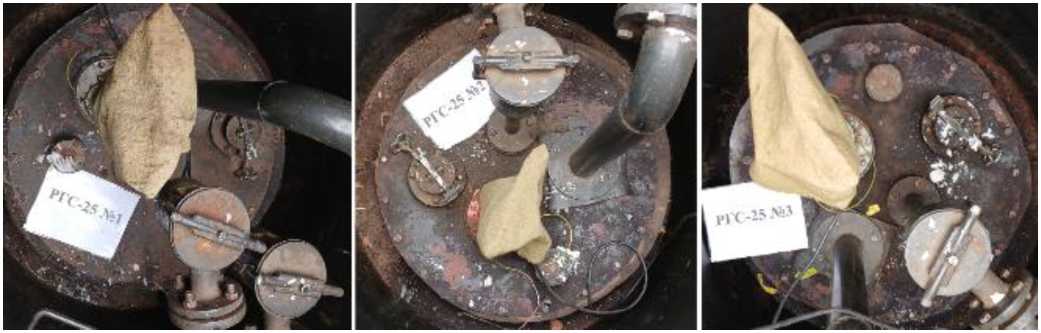

Резервуары стальные горизонтальные ци-линдриче-ские

РГС-25

Е

96297-25

1, 2, 3

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань ИНН 1639028805

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань ИНН 1639028805

ОС

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»

5 лет

Общество с ограниченной ответственностью «ТАИФ- НК АЗС» (ООО «ТАИФ- НК АЗС»), г. Казань ИНН 1639028805

ООО «Метро-КонТ», г. Казань

23.05.2025

5.

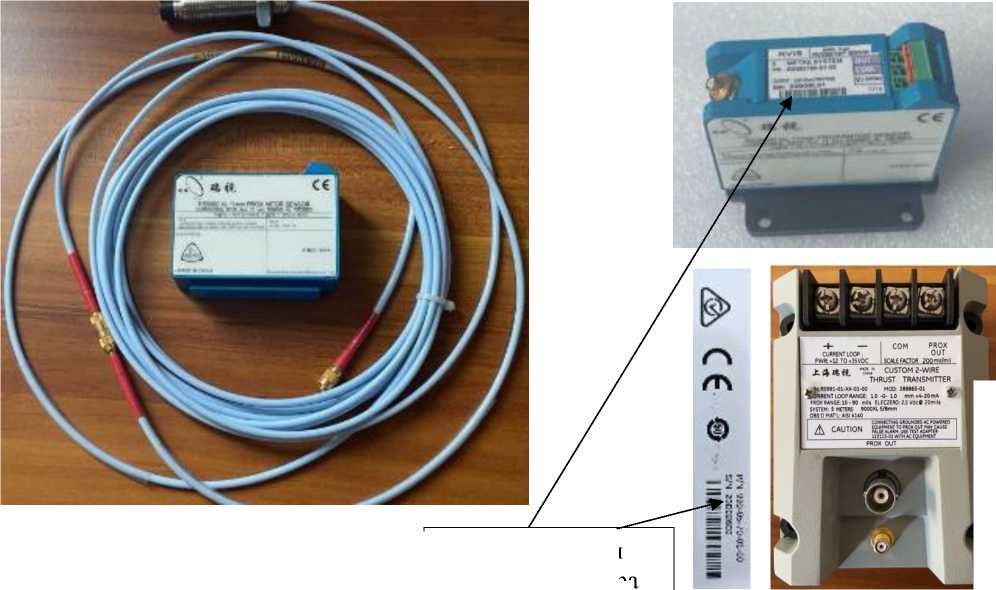

Преобразователи вихретоковые

RS

С

96298-25

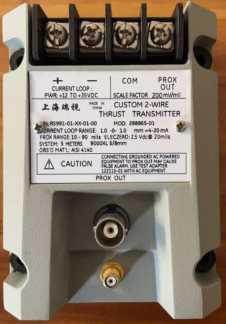

RS9000XL: (датчик зав. № 16E005B4, проксиметр зав. № 22J02B03, датчик зав. № 18F06P03, проксиметр зав. № 22F05H20), RS9000XL NSv: (датчик зав. № 23B06L01, проксиметр зав. № 20D026E0), RS990: (датчик зав. № 18F06P04, проксиметр зав. № КНС241210002)

«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай

«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай

ОС

РТ-МП-649-2042025 «ГСИ. Преобразователи вихретоковые RS. Методика поверки»

2 года

«Mambo Technical Service Co., Ltd», Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

15.05.2025

6.

Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180

Обозна чение отсутствует

Е

96299-25

012081, 202194

Акционерное общество «Арзамасский приборостроительный завод им. П.И. Пландина» (АО «Арзамасский при-боростроительный завод им. П.И. Пландина»), Нижегородская обл., г. Арзамас ИНН 5243001742

Акционерное общество «Государственное ма-шиностроительное конструкторское бюро «Вымпел» им. И.И. Торопова» (АО «Гос МКБ «Вымпел» им. И.И. Торопова»), г. Москва ИНН 7733546058

ОС

СИ БРП-18.9514-0 МП «ГСИ. Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180. Методика поверки»

1 год

Акционерное общество «Государственное ма-шиностроительное конструкторское бюро «Вымпел» им. И.И. Торопова» (АО «Гос МКБ «Вымпел» им. И.И. Торопова»), г. Москва ИНН 7733546058

ФБУ «НИЦ ПМ - Ростест», г. Москва

23.04.2025

7.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Роквул-Урал»

Обозначение отсутствует

Е

96300-25

002

Общество с ограниченной ответственностью «Энергопрайм» (ООО «Энергопрайм»), г. Владимир ИНН 3328030900

Общество с ограниченной ответственностью «Роквул-Урал» (ООО «Роквул- Урал»), г. Троицк ИНН 7418019948

ОС

МТЛ.МП.0 17-2025 «ГСИ. Система ав-томатизи-рованная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Роквул-Урал». Методика поверки»

4 года

Общество с ограниченной ответственностью «Энергопрайм» (ООО «Энергопрайм»), г. Владимир ИНН 3328030900

ООО «Мет-рикслаб», г. Владимир

19.05.2025

8.

Баротер-могигрогра-

БТГЭ

С

96301-25

090-2410-00003

Общество с ограниченной

Общество с ограниченной

ОС

МП 2540260-2025

1 год

Общество с ограниченной

ФГУП «ВНИИМ им.

20.06.2025

фы электронные

ответственно стью «ОКБ Бурстройпро- ект» (ООО «ОКБ Бурстройпро-ект»), г. Москва ИНН 7723345578

ответственностью «ОКБ Бурстройпро- ект» (ООО «ОКБ Бурстройпро-ект»), г. Москва ИНН 7723345578

«ГСИ. Ба-ротер-могигро-графы электронные БТГЭ. Методика поверки»

ответственностью «ОКБ Бурстройпро-ект» (ООО «ОКБ Бурстройпро-ект»), г. Москва ИНН 7723345578

Д.И. Менделеева», г. Санкт-Петербург

9.

Устройства сбора и передачи данных

MILAN IC 03

С

96302-25

№ 250106700000001 (мод. MILAIN IC 03.40 URE- EWH11a-T)

Акционерное общество «ПКК Ми-ландр» (АО «ПКК Ми-ландр»), г. Москва, г. Зеленоград ИНН 7735040690

Акционерное общество «ПКК Ми-ландр» (АО «ПКК Ми-ландр»), г. Москва, г. Зеленоград ИНН 7735040690

ОС

ТСКЯ.4241 70.005МП «ГСИ. Устройства сбора и передачи данных MILAN IC 03. Методика поверки»

4 года

Акционерное общество «ПКК Ми-ландр» (АО «ПКК Ми-ландр»), г. Москва, г. Зеленоград ИНН 7735040690

ООО «НИЦ «ЭНЕРГО», г. Москва

20.06.2025

10.

Генераторы сигналов произвольной формы

RIGOL DG5000 Pro

С

96303-25

DG5502Pro зав. № DG5R264200047; DG5504Pro зав. № DG5A270900001; DG5508Pro зав. № DG5B270900001

Компания RIGOL TECHNOLO GIES CO., LTD, Китай

Компания RIGOL TECHNOLO GIES CO., LTD, Китай

ОС

МП DG5000Pro /2025 «ГСИ. Генераторы сигналов произвольной формы RIGOL DG5000Pro . Методика поверки»

1 год

Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»), г. Москва ИНН 7710264988

АО «АКТИ-Мастер», г. Москва

10.06.2025

11.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого уче-

Обозначение отсутствует

Е

96304-25

1365

Общество с ограниченной ответственностью «Производственная энергосбытовая компания» (ООО «ПЭК»),

Общество с ограниченной ответственностью «Производственная энергосбытовая компания» (ООО «ПЭК»),

ОС

МП СМО-2306-2025 «ГСИ. Система ав-томатизи-рованная информационно-

4 года

Общество с ограниченной ответственностью «Проектный институт комплексной автоматизации» (ООО

ООО «ПИ КА», г. Владимир

23.06.2025

та электроэнергии (АИИС КУЭ) ООО «ПЭК» (3-я очередь)

Владимирская обл., г. Ковров, ИНН 3305721789

Владимирская обл., г. Ковров, ИНН 3305721789

измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «ПЭК» (3-я очередь). Методика поверки»

«ПИКА»), г. Владимир ИНН 3328009874

12.

Источники питания постоянного тока

АКИП- 1197

С

96305-25

ADP4024420061; ADP4024420017

UNI-TREND TEOTNOLO- GY (CHINA) СО., LTD, Китай

UNI-TREND TEC4NOLO-GY (CHINA) СО., LTD, Китай

ОС

РТ-МП-620-5512025 «ГСИ. Источники питания постоянного тока АКИП-1197. Методика поверки»

2 года

Акционерное общество «ПриСТ» (АО «ПриСТ»), г. Москва ИНН 7721212396

ФБУ «НИЦ МП - Ростест», г. Москва

12.05.2025

13.

Установки поверочные

УПРА

С

58002-25

модификация У-65- 1 зав.№ 25

Общество с ограниченной ответственностью «АС КУР» (ООО «АСКУР»), г. Казань ИНН 1658113333

Общество с ограниченной ответственностью «АС КУР» (ООО «АСКУР»), г. Казань ИНН 1658113333

ОС

МП 172113-2024 «ГСИ. Установки поверочные УПРА. Методика поверки»

2 года

Общество с ограниченной ответственностью «АСКУР» (ООО «АСКУР»), г. Казань ИНН 1658113333

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева», г. Казань

25.12.2024

14.

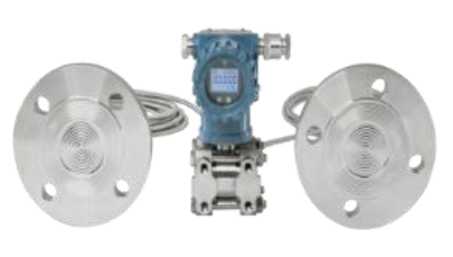

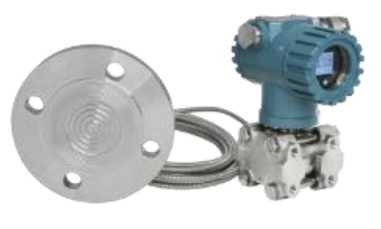

Преобразователи давления измерительные

WP36

С

96306-25

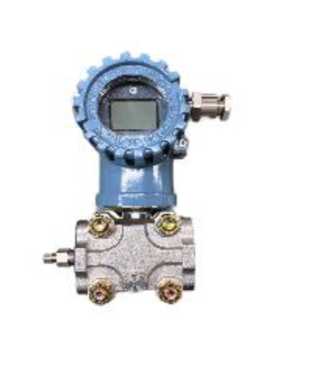

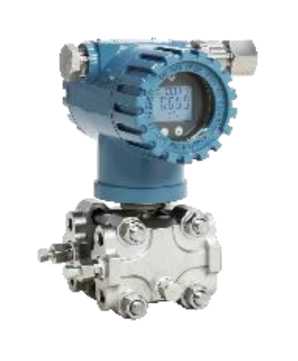

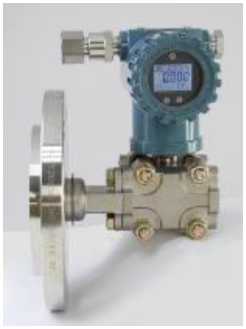

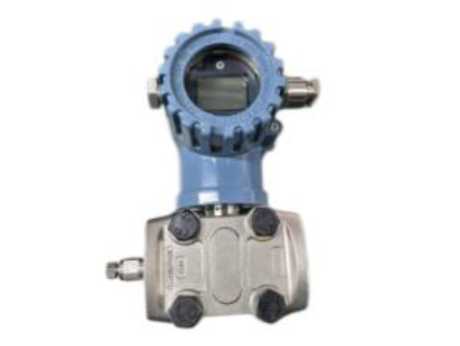

модель WP361D зав. № 250160261, модель WP361R зав. № 241110514, модель WP362A зав. № 250150255, модель WP362G зав. № 240150275, модель WP362G зав. № 241130302,

Fujian Wide Plus Precision Instruments Co., Ltd., Китай

Fujian Wide Plus Precision Instruments Co., Ltd., Китай

ОС

РТ-МП-87-202-2025 «ГСИ. Преобразователи давления измерительные WP36. Методика по-

3 года

Fujian Wide Plus Precision Instruments Ca, Ltd., Китай

ФБУ «НИЦ ПМ - Ростест», г. Москва

24.07.2025

модель WP363L зав. № 241110517, модель WP363G зав. № 250110149, модель WP361H зав. № 250612587

верка»

15.

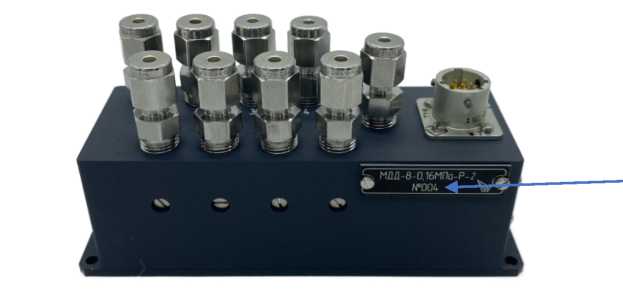

Многоканальные датчики давления

МДД-8

С

96315-25

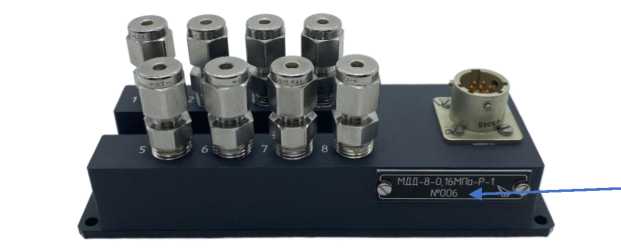

МДД-8-0,16МПа-Р- 1, зав. № 006; МДД-8-0,25МПа-Р- 2, зав. № 007; МДД-8-0,4МПа-Р- 1, зав. № 008

Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»), Московская обл., г. Жуковский ИНН 5013000335

Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»), Московская обл., г. Жуковский ИНН 5013000335

ОС

МП 4.030.0412024 «ГСИ. Многоканальные датчики давления МДД-8. Методика поверки»

1 год

Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»), Московская обл., г. Жуковский ИНН 5013000335

ФАУ «ЦАГИ», Московская обл., г. Жуковский

11.12.2024

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии »           2025 г. № ¹⁸⁵_

Лист № 1 Регистрационный № 96294-25                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650 Назначение средства измерений

Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650 (далее -микроскоп) предназначен для измерений линейных размеров элементов топологии микро- и нанорельефа поверхности твердотельных материалов и структур, проведения локальной структурной модификации поверхности твердотельных объектов сфокусированным ионным пучком и измерения локального элементного состава методом энергодисперсионной спектроскопии.

Описание средства измерений

Принцип получения изображения в микроскопе основа на модуляции яркости монитора видеоконтрольного устройства сигналами, пропорциональными числу зарегистрированных вторичных электронов, возникающих при сканировании сфокусированного электронного или ионного зонда (пучка) по поверхности объекта. Отношение размера изображения на мониторе к размеру растра на образце определяет увеличение микроскопа.

Наличие сфокусированного ионного зонда (пучка) позволяет производить локальное контролируемое травление образца ионным пучком, при этом режимы травления регулируются изменением ускоряющего напряжения и тока ионного пучка. Контроль параметров рельефа, модифицированного в результате ионного травления (измерение линейных размеров), осуществляется в режиме растрового электронного микроскопа.

Микроскоп представляет собой стационарную автоматизированную систему, выполненную на базе растрового электронного микроскопа и работающую в диапазоне микро- и наноразмеров.

Микроскоп состоит из измерительного модуля, стойки электроники, форвакуумного насоса и рабочего места оператора с персональным компьютером. Измерительный модуль микроскопа включает в себя электронно-оптическую систему (колонна), ионную колонну с галлиевым жидкометаллическим источником ионов, вакуумную камеру образцов с механизмом их перемещения, детектор вторичных электронов, детектор энергодисперсионного (EDS) спектрометра, вакуумную систему, видеоконтрольное устройство, блок электроники.

Пломбирование микроскопа не предусмотрено. Заводской № 9921793 нанесён типографским способом на шильдик прибора, расположенный внизу задней панели измерительного модуля. Нанесение знака поверки на микроскоп не предусмотрено. Общий вид микроскопа и место нанесения знака утверждения типа СИ приведены на рисунке 1.

Место нанесения знака утверждения типа СИ

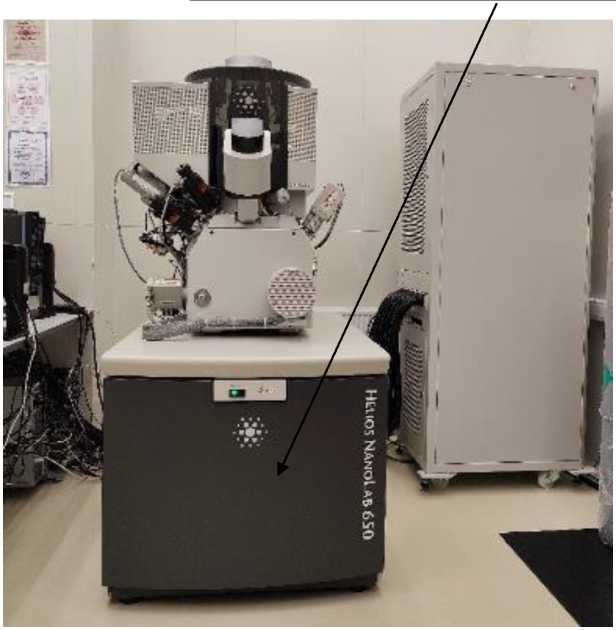

Рисунок 1 - Общий вид микроскопа

Общий вид места расположения шильдика микроскопа с заводским номером приведен на рисунке 2.

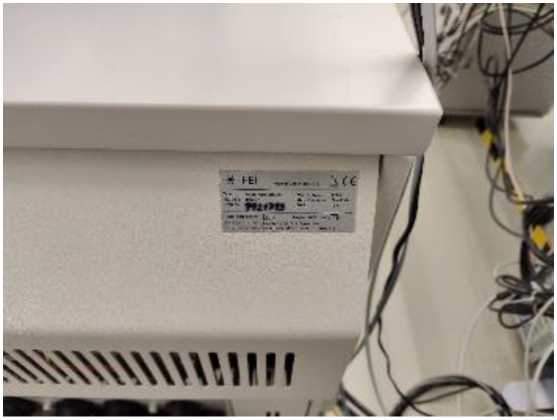

Рисунок 2 - Общий вид места расположения шильдика с заводским номером микроскопа

Программное обеспечение

Управление микроскопом, получение, обработку и запоминание изображений осуществляют с помощью встроенного контроллера и внешней ПЭВМ с использованием специализированного программного обеспечения (ПО) xT Microscope Control.

ПО xT Microscope Control не может быть использовано отдельно от микроскопа. Конструкция микроскопа исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологически значимая часть ПО микроскопа и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО	xT Microscope Control
Номер версии (идентификационный номер) ПО	5.5.1.3318
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование	Значение
Диапазон измерений линейных размеров, мкм	от 0,003 до 1000
Пределы допускаемой абсолютной погрешности измерений, мкм	±(0,001+3L/100), где L - измеряемый размер в мкм
Энергетическое    разрешение    энергодисперсионного спектрометра на линии Ка марганца, эВ, не более	129

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ширинахглубинахвысота), мм, не более: - измерительный модуль	900x1300x2000
- стойка электроники	600x800x2000
- насос форвакуумный	282x432x302
Напряжение электрического питания от однофазной сети переменного тока частотой 50 Гц, В	от 207 до 253
Условия эксплуатации: - температура окружающего воздуха, 0С	от +18 до +22
- относительная влажность воздуха при, %, не более	80

Знак утверждения типа

наносится на лицевую панель измерительного модуля в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений_____________________________________

Наименование	Обозначение	Количество
Микроскоп электронноионный растровый измерительный	Helios NanoLab 650	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Микроскоп электронно-ионный растровый измерительный Helios NanoLab 650. Руководство по эксплуатации», раздел 5 «Проведение измерений».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерения длины в диапазоне от 10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 № 2840.

Правообладатель

Фирма FEI Company, США

Адрес: 5350 NE Dawson Creek Drive, Hillsboro, Oregon, 97124, США

Тел./факс: +1 (503) 726-75-00

Web-сайт: https://www.fei.com/

E-mail: info@fei.com

Изготовитель

Фирма FEI Company, США

Адрес: 5350 NE Dawson Creek Drive, Hillsboro, Oregon, 97124, США

Тел./факс: +1 (503) 726-75-00

Web-сайт: https://www.fei.com/

E-mail: info@fei.com

Испытательный центр

Акционерное общество «Научно-исследовательский центр по изучению свойств

поверхности и вакуума»

(АО «НИЦПВ»)

Адрес: 119421, город Москва, вн. тер. г. муниципальный округ Обручевский, ул.

Новаторов, д. 40, к.1, помещ. 1/2

Тел./Факс: +7 (495) 935-97-77

E-mail: nicpv@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.314803 от 06.06.2024 г.

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «ВВ »   августа 2025 г. №

Регистрационный № 96297-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГС-25 Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГС-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание средства измерений

Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 25 м³ подземного расположения.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.

Резервуары РГС-25 с заводскими номерами 1, 2, 3 расположены на территории АЗС №124, ООО «ТАИФ-НК АЗС» по адресу: 422540, Республика Татарстан, м.р-н Зеленодольский, г. Зеленодольск, ул. Королева, зд. 6Б.

Эскиз общего вида резервуаров приведен на рисунке 1. Горловины резервуаров РГС-25 приведены на рисунке 2.

Рисунок 2 - Горловины резервуаров РГС-25 зав.№№ 1, 2, 3

Пломбирование резервуаров РГС-25 не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м3	25
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа	от -50 до +50 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГС-25	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Юридический адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Изготовитель

Общество с ограниченной ответственностью «ТАИФ-НК АЗС»

(ООО «ТАИФ-НК АЗС»)

ИНН 1639028805

Адрес: 420097, Республика Татарстан (Татарстан), г.о. город Казань, г. Казань, ул. Зинина, д. 10, офис 507

Телефон: +7 (843) 203-21-90

Web-сайт: taifazs.ru

E-mail: office@taifazs.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ»

(ООО «МетроКонТ»)

Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, пом. 1011

Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, офис 51

Телефон: +7 9196969693

E-mail: trifonovua@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312640

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 28 »    августа 2025 Г. №    ¹⁸⁵³

Лист № 1 Регистрационный № 96315-25                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Многоканальные датчики давления МДД-8 Назначение средства измерений

Многоканальные датчики давления МДД-8 (далее - датчики) предназначены для измерения абсолютного давления в 8 точках неагрессивных газообразных сред с преобразованием входного параметра в электрический сигнал - цифровой код.

Описание средства измерений

Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (мембраны) под воздействием давления измеряемой среды. Под воздействием этого давления мембрана, деформируется, вызывает пропорциональное изменение напряжения разбаланса моста датчика и приводит к изменению электрических параметров встроенной электронной микропроцессорной схемы, находящейся в контакте с чувствительным элементом. Изменение электрических параметров преобразуется в выходной сигнал - цифровой код. Измеряемое давление подводится через штуцер в рабочую полость датчика.

Конструктивно датчики представляют собой единый корпус, внутри которого размещены полупроводниковые датчики давления, имеющие индивидуальные штуцеры и электронные схемы. Корпуса датчиков неразборные.

Датчики имеют несколько модификаций, отличающихся диапазоном измерений, типом интерфейса и вариантом исполнения (без системы продувки и с системой продувки).

На корпус датчиков крепится шильдик, который содержит следующую информацию:

• - условное обозначение датчика;

• - заводской номер (в виде цифрового обозначения, состоящего из арабских цифр);

• - изготовитель.

Условное обозначение датчиков включает верхний предел измерений давления в мегапаскалях, тип интерфейса и вариант исполнения. Структура условного обозначения датчиков имеет вид:

«МДД-З-ХМПа-Y-Z»,

где МДД-8 - сокращенное наименование;

X - верхний предел измерений (далее - ВПИ), МПа;

Y - тип интерфейса: Р - интерфейс взаимодействия с внешним оборудованием

RS-485, К - интерфейс взаимодействия с внешним оборудованием CAN;

Z - вариант исполнения: 1 - без режима продувки, 2 - с режимом продувки.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование датчиков не предусмотрено.

Общий вид датчиков с указанием мест нанесения заводских номеров приведен на рисунках 1 и 2.

Место нанесения заводского номера

Место нанесения заводского номера

Рисунок 2 - Общий вид многоканальных датчиков давления МДД-8 с режимом продувки

Программное обеспечение

Датчики имеют внешнее программное обеспечение (далее - ПО) - программа управления «MDD-8».

Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в Таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MDD-8
Номер версии (идентификационный номер) ПО	Не ниже v. 1.1
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений абсолютного давления, МПа	от 0,026 от 0,026 до 0,160 до 0,250	от 0,026 до 0,400
Пределы допускаемой основной приведенной к ВПИ погрешности измерений давления в нормальных условиях эксплуатации, %	± 0,15	± 0,3
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений давления в рабочих условиях эксплуатации, %	± 0,4

Таблица 3 - Технические характеристики

Наименование характеристики		Значение
Количество измерительных каналов, шт		8
Максимальное допустимое давление, для исполнений, МПа:
МДД-8-0,16		0,32
МДД-8-0,25		0,50
МДД-8-0,40		0,80
Напряжение питания постоянного тока, В		от 18 до 30
Потребляемая мощность, Вт, не более		2
Нормальные условия эксплуатации: - температура окружающего воздуха, °С		от + 15 до + 25
- относительная влажность окружающего воздуха, %, не более		80
- атмосферное давление, кПа		от 96 до 104
Рабочие условия эксплуатации: - температура окружающего воздуха, °С		от - 40 до + 70
- относительная влажность окружающего воздуха, %, не более		95
- атмосферное давление, кПа		от 11,6 до 106,7
Габаритные размеры, мм (длина x	без режима продувки	131x42x54
ширина x высота), не более	с режимом продувки	131x42x69
Масса, г, не более	без режима продувки	400
	с режимом продувки	600

Знак утверждения типа

наносится на титульные листы эксплуатационных документов типографским способом.

Комплектность средства измерения

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Многоканальный датчик давления	МДД-8	1 шт.
Руководство по эксплуатации	КМНТ.406233.003 РЭ	1 экз.
Паспорт	КМНТ.406233.003 ПС (КМНТ.406233.003-01 ПС)	1 экз.

Сведения о методиках (методах) измерений

приведены в разделах 2.2-2.3 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 1-10⁷ Па».

Техническое документация предприятия-изготовителя.

Правообладатель

Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)

ИНН: 5013000335

Юридический адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1

Телефон: +7 (495) 534-10-12

E-mail: info@konved.ru

Изготовитель

Акционерное общество «Конвед-6 ЛИИ» (АО «Конвед-6 ЛИИ»)

ИНН: 5013000335

Адрес: 140185, Московская область, г. Жуковский, улица Гарнаева, дом 1, этаж 4, комн.1

Телефон: +7 (495) 534-10-12

E-mail: info@konved.ru

Испытательный центр

Федеральное автономное учреждение «Центральный аэрогидродинамический институт им. профессора Н.Е. Жуковского» (ФАУ «ЦАГИ»)

Адрес: 140180, Московская область, г. Жуковский, ул. Жуковского, д. 1

Телефон (факс): +7 495 5564281; +7 495 7776332

Web-сайт: www.tsagi.ru

E-mail: mera@tsagi.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц по проведению испытаний средств измерений в целях утверждения типа РОСС СОБ № 1.00164.2014 от 28.09.2015 г.

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 28 »    августа 2025 Г. №    ¹⁸⁵³

Регистрационный № 96298-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи вихретоковые RS Назначение средства измерений

Преобразователи вихретоковые RS (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.

Описание средства измерений

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.

Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

Преобразователи вихретоковые RS выпускаются в следующих исполнениях: RS9000XL, RSXL, RS9000XL NSv, RS990 и RS991.

Исполнение RS9000XL:

• 1. Датчики (5 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (171, 172, 173, 174, 175, 176);

ВВ - длина датчика без резьбы (00, 23, 00, 88);

СС - длина датчика (02, 08, 25, 96);

DD - длина датчика с кабелем (05, 10, 15, 20, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900130-AAA-BB-CC

где:

AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900180-AA-BB

где:

АА - общая длина кабеля (10, 11, 12 - 1 м, 50, 51, 52 - 5 м, 90, 91, 92 - 9 м);

ВВ - взрывозащита (00 или 05).

• 2. Датчики (8 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (101, 102, 103, 104, 105, 106, 107, 108, 191, 192, 193, 194, 195, 196); ВВ - длина датчика без резьбы (00, 02, 05, 23, 00, 88);

СС - длина датчика (02, 08, 12, 25, 30, 96);

DD - длина датчика с кабелем (05, 10, 15, 20, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900130-AAA-BB-CC

где: AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м,

080 - 8 м, 085 - 8,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

и соединительным кабелем:

RS900190-AAA-BB-CC

где:

AAA - длина кабеля (030 - 3 м, 040 - 4 м, 070 - 7 м, 080 - 8 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900180-AA-BB

где:

АА - общая длина кабеля (10, 11, 12 - 1 м, 50, 51, 52 - 5 м, 90, 91, 92 - 9 м);

ВВ - взрывозащита (00 или 05).

• 3. Датчики (11 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (701, 702, 705, 706, 707, 708);

ВВ - длина датчика без резьбы (00,02, 89);

СС - длина датчика (10, 18, 99);

DD - длина датчика с кабелем (10, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

и модификации:

RS900AAA-BBB-CCC-DD-EE-FF

где:

ААА - тип резьбы (703, 704, 709, 710);

ВВВ - длина датчика без резьбы (000, 005, 046, 224);

ССС - длина датчика (026, 250);

DD - длина датчика с кабелем (10, 50, 90);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900730-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 080 - 8 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900780-AA-BB

где:

АА - общая длина кабеля (50, 51, 52 - 5 м, 90, 91, 92 - 9 м);

ВВ - взрывозащита (00 или 05).

• 4. Датчики (25 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900851-AA-BBB-CCC-DD-EE-FF

где:

АА - тип резьбы (01, 02, 03, 04, 05, 06, 07, 08);

BBB - длина датчика без резьбы (000, 224, 089);

СС - длина датчика (026, 250, 010, 099);

DD - длина датчика с кабелем (10, 50, 90);

ЕЕ - тип соединения (01, 02);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900854-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 080 - 8 м);

BB - кабель бронированый/не бронированый, тип разъема (24 - 25);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900850-AA-BB

где:

АА - общая длина кабеля (50, 51 - 5 м, 90, 91 - 9 м);

BB - взрывозащита (00 или 05).

• 5. Датчики (50 мм) в составе преобразователей выпускаются в следующих модификациях:

RS900876-AA-BB-CC-DD

где:

АА - тип резьбы (01, 02, 03);

BB - длина датчика с кабелем (10, 50, 90);

СС - тип соединения (01, 02);

DD - взрывозащита (00 или 05).

С соединительным кабелем:

RS900877-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 080 - 8 м);

ВВ - кабель бронированый/не бронированый, тип разъема (36, 37);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900878-AA-BB

где:

АА - общая длина кабеля (50, 51 - 5 м, 90, 91 - 9 м);

ВВ - взрывозащита (00 или 05).

Исполнение RSXL:

1. Датчики в составе преобразователей выпускаются в следующих модификациях:

RSAAAAA-BB-CC-DD-EE

где:

ААААА - тип резьбы (146054, 164523, 164517, 172330, 146055);

ВВ - длина датчика (02, 08, 10, 40);

СС - длина датчика с кабелем (05, 10, 15, 20, 50, 90);

DD - тип соединения (01, 02);

ЕЕ - взрывозащита (00 или 05).

С соединительным кабелем:

RS900130-AAA-BB-CC

где:

AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900180-AA-BB

где:

АА - общая длина кабеля (10, 11, 12 - 1 м, 20, 51, 52 - 5 м, 90, 91, 92 - 9 м, 40, 41, 42 - 14 м);

ВВ - взрывозащита (00 или 05).

Исполнение RS9000XL NSv:

1. Датчики в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

где:

ААА - тип резьбы (901, 902, 903, 904, 905, 906, 907, 908, 909, 910);

ВВ - длина датчика без резьбы (00, 02, 05, 23, 92);

СС - длина датчика (02, 08, 12, 25, 30, 99);

DD - длина датчика с кабелем (05, 10, 50, 70);

ЕЕ - тип соединения (01, 02, 11, 12);

FF - взрывозащита (00 или 05).

С соединительным кабелем:

RS900930-AAA-BB-CC

где:

AAA - длина кабеля (040 - 4 м, 045 - 4,5 м, 060 - 6 м, 065 - 6,5 м);

ВВ - кабель бронированый/не бронированый, тип разъема (00 - 05);

СС - взрывозащита (00 или 05).

С проксиметром:

RS900980-AA-BB

где:

АА - общая длина кабеля (50, 51, 52 - 5 м, 70, 71, 72 - 7 м);

ВВ - взрывозащита (00 или 05).

Исполнение RS990:

1. Датчики (5 мм, 8 мм, исполнение RS9000XL NSv) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

С соединительным кабелем:

RS900130-AAA-BB-CC

С проксиметром:

RS990-AA-BB-CC-DD

где:

АА - диапазон измерений (пик-пик) (04 - от 0 до 100 мкм, 05 - от 0 до 125 мкм, 06 - от 0 до 150 мкм, 08 от 0 до 200 мкм, 10 - от 0 до 254 мкм, 12 - от 0 до 300 мкм, 16 - от 0 до 400 мкм);

ВВ - длина датчика с кабелем (50, 70, 90);

СС - тип соединения (01, 02, 03);

DD - взрывозащита (00 или 05).

Исполнение RS991:

1. Датчики (5 мм, 8 мм, 11 мм, исполнение RS9000XL NSv) в составе преобразователей выпускаются в следующих модификациях:

RS900AAA-BB-CC-DD-EE-FF

С соединительным кабелем:

RS900130-AAA-BB-CC

С проксиметром:

RS991 -АА-BB-CC-DD

где:

АА - диапазон измерений (пик-пик) (06 - от 0 до 1,2 мм, 01 - от 0 до 2 мм, 20 - от 0 до 4 мм, 25 - от 0 до 1,27 мм);

ВВ - длина датчика с кабелем (50, 70, 90);

СС - тип соединения (01, 02, 03);

DD - взрывозащита (00 или 05).

Общий вид преобразователей вихретоковых RS представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.

Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус проксиметра методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Общий вид датчиков и проксиметров из состава преобразователей вихретоковых RS

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики (исполнение RS9000XL, RSXL и RS9000XL NSv)

Наименование характеристики	Значения характеристики
	3 мм	4 мм	5 мм	8 мм	11 мм	18 мм	22 мм	25 мм	32 мм	36 мм	50 мм
Номинальное значение коэффициента преобразования, В/мм	22,9	16	2,5	2,5	1,25	2	1,6	0,4	0,787	0,394	0,394
Пределы отклонения коэффициента преобразования от номинального значения, %	±10
Диапазоны измерений осевого перемещения, мм	от 0 до 0,7	от 0 до 1	от 0 до 2	от 0 до 2	от 0 до 4	от 0 до 18	от 0 до 10	от 0 до 12,5	от 0 до 12,6	от 0 до 16	от 0 до 27,9

Продолжение таблицы 1

Наименование характеристики	Значения характеристики
	3 мм	4 мм	5 мм	8 мм	11 мм	18 мм	22 мм	25 мм	32 мм	36 мм	50 мм
Пределы допускаемой основной относительной погрешности измерений осевого перемещения, %	±3
Диапазон измерений размаха виброперемещения (ампл.), мкм	от 10 до 400				-
Диапазон рабочих частот, Гц	от 0,1 до 1000				-
Нелинейность амплитудной характеристики, %	±10				-
Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц, дБ	±0,5				-
Диапазон измерений частоты вращения, об/мин	от 1 до 8000				-
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин	±(1+N-0,001), N - значение частоты вращения				-
Пределы допускаемой дополнительной приведенной погрешности измерений осевого перемещения, размаха виброперемещения, частоты вращения при изменении температуры окружающей среды, %/°С	±0,1

Таблица 2 - Метрологические характеристики (исполнение RS990 и RS991)

Наименование характеристики	Значения характеристики
	5 мм	8 мм	NSv	11 мм
Номинальное значение коэффициента преобразования, мА/мкм: - в диапазоне от 0 до 100 мкм		0,16		4
- в диапазоне от 0 до 125 мкм		0,128		4
- в диапазоне от 0 до 150 мкм		0,107		4
- в диапазоне от 0 до 200 мкм		0,08		4
- в диапазоне от 0 до 254 мкм		0,06		4
- в диапазоне от 0 до 300 мкм		0,05		4
- в диапазоне от 0 до 400 мкм		0,04		4
- в диапазоне от 0 до 2000 мкм		7,87		4
- в диапазоне от 0 до 4000 мкм		-		4
- в диапазоне от 0 до 1200 мкм		13,33		4
- в диапазоне от 0 до 1270 мкм		12,60		4
- в диапазоне от 0 до 2000 мкм		16		4
- в диапазоне от 0 до 4000 мкм		7,87		4
Пределы отклонения
коэффициента преобразования		±10
от номинального значения, %
Диапазоны измерений осевого		от 0 до 100
перемещения (с проксиметром		от 0 до 125
990), мкм		от 0 до 150 от 0 до 200 от 0 до 254 от 0 до 300 от 0 до 400 от 0 до 2000 от 0 до 4000		-
Диапазоны измерений осевого		от 0 до 2000
перемещения (с проксиметром		от 0 до 4000
991), мкм		от 0 до 1200 от 0 до 1270 от 0 до 2000 от 0 до 4000
Диапазон значений выходного
тока, мА		от 4 до 20
Пределы допускаемой основной приведенной
погрешности преобразования		+ 10
осевого перемещения в значения выходного тока, %
Пределы допускаемой дополнительной приведенной преобразования осевого
перемещения в значения		±0,1
выходного тока при изменении температуры окружающей среды, %/°С

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Условия эксплуатации, °С: - датчика	от -55 до +232
- проксиметра	от -55 до +100
Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрвысота)	14х250
- проксиметра, (длинахвысотахширина)	90х39х70
Масса, кг, не более: - датчика (без кабеля)	1,9
- проксиметра	0,25
Ех-маркировка взрывозащиты по ГОСТ 31610.0-2019:	0Ех ia IIC T4 Ga Х
- датчика	0Ех ia IIC Т5...Т1 Ga Х
- проксиметра	0Ех ia IIC Т5...Т4 Ga Х

Знак утверждения типа

наносится на титульный лист паспорта методом печати или наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь вихретоковый	RS	1 шт.
Руководство по эксплуатации	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 4 Руководства по эксплуатации «Устройство и принцип работы».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;

Стандарт предприятия на преобразователи вихретоковые RS.

Правообладатель

«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай

Адрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai

Web-сайт: www.rvissensors.com

E-mail: 13601921246@163.com

Изготовитель

«Shanghai Ruishi Instrument Electronic Co., Ltd.», Китай

Адрес: Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai

Web-сайт: www.rvissensors.com

Е-mail: 13601921246@163.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » уиууу 2025 г. №   ^{185 3}

Лист № 1 Регистрационный № 96306-25                                           Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные WP36 Назначение средства измерений

Преобразователи давления измерительные WP36 (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока или в цифровой выходной сигнал. Кроме того, преобразователи могут использоваться для измерений величин, функционально связанных с измеряемым давлением: уровня и плотности жидкостей, а также для измерений расхода жидкости, газа и пара.

Описание средства измерений

Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (мембраны).

Преобразователи относятся к монокристаллическим кремниевым преобразователям с тензорезистивной схемой. Измеряемое давление при помощи заполняющей жидкости в закрытой полости передается на чувствительный элемент, вызывая его упругую деформацию. В результате деформации изменяется сопротивление моста одного из плеч в диагонали моста Уитстона первичного преобразователя и, как следствие, электрический сигнал. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА. Полученная в цифровом виде информация может отображаться на жидкокристаллическом дисплее (ЖК-дисплее) преобразователя, на дисплее HART-коммуникатора или персонального компьютера.

Преобразователи давления измерительные WP36 могут иметь различные модели, отличающиеся друг от друга видом измеряемого давления, метрологическими характеристиками, функциональными возможностями, наличием дисплея, типами присоединений к процессу, рабочей средой и габаритными размерами.

В зависимости от вида измеряемого давления и вида присоединения преобразователя к процессу различают следующие модели преобразователей:

WP361D, WP363D - преобразователи разности давлений;

WP361G, WP362G, WP363G - преобразователи избыточного давления;

WP361R - преобразователи разности давлений с верхним пределом измерений до 6 кПа включительно;

WP361H - преобразователи разности давлений с высоким рабочим (статическим) давлением;

WP361P - преобразователи избыточного давления с повышенной перегрузкой;

WP363L  - преобразователи разности давлений с выносной разделительной

мембранной, с возможностью измерения уровня;

WP361A, WP362A - преобразователи абсолютного давления.

Конструкция преобразователей измерительных WP36 позволяет подключать к ним различные типы фланцев, применять их с выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами.

Преобразователи могут изготавливаться как в общепромышленном, так и во взрывозащищённом исполнении.

Заводской номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода (см. рисунок 1).

Общий вид средств измерений представлен на рисунке 1.

Место нанесения

заводского номера

Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование преобразователей не предусмотрено.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения преобразователей

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SW REW
Номер версии ПО (идентификационный номер), не ниже	8.хх
Цифровой идентификатор ПО	-
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Идентификационные данные (номер версии) ПО можно увидеть на дисплее преобразователя при включении.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблицах 2  -  3, технические

характеристики приведены в таблице 4.

Таблица 2 - Основные метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений (ДИ), кПа 1) 2)	см. таблицу 3
Пределы допускаемой основной приведенной погрешности преобразователя, % ДИн 2)	см. таблицу 3
Пределы допускаемой погрешности, вносимой выносной мембраной, % ДИн 4)	±0,075
Пределы допускаемой дополнительной погрешности преобразователя, вызванной отклонением температуры от нормальных условий на 10 °C, % ДИн	±0,1
Пределы допускаемой дополнительной погрешности, вносимой выносной мембраной, вызванной отклонением температуры от нормальных условий на 10 °C, % ДИн4)	±0,075
Вариация показаний, % ДИн 2)	0,037; 0,075
Статическое давление (Рраб), МПа 2) 3)	от 1 до 25
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления Рраб, % ДИн /10 МПа 3)	±0,15
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением напряжения питания постоянного тока от номинального значения, уи, % ДИн / 1 В	±0,005
Нормальные условия для преобразователей давления: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +21 до +25 до 80 от 84 до 106,7
1) Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации. 2) Конкретное значение указано в паспорте. 3) Для преобразователей разности давлений. 4) При использовании преобразователей с выносной мембраной значения пределов погрешностей самого преобразователя и влияния выносной мембраны суммируются. Примечание: ДИ - максимальный диапазон измерений преобразователя. ДИн - настроенный диапазон измерений преобразователя.

Таблица 3 - Диапазоны измерений, пределы допускаемой основной (ур) погрешности

ДИ, кПа	ДИтт, кПа	Ур, % ДИн
		ДИн, кПа	Значение
- Разность давлений WP361D, избыточное давление WP361G
от -40 до 40	1,0	>4	±0,075; ±0,1
		<4	±(0,015 •ДИ/ДИн)
от -250 до 250	2,5	>50	±0,075; ±0,1
		<50	±(0,015 •ДИ/ДИн)
от -1000 до 1000	10,0	>200	±0,075; ±0,1
		<200	±(0,015 •ДИ/ДИн)
от -100 до 3000	30	>600	±0,075; ±0,1
		<600	±(0,015 •ДИ/ДИн)
от -100 до 10000	1000	>2000	±0 075' ±0 1
		<2000	±(0,0156-Ди/ДИн)
- Разность давлений WP361R
от -1,0 до 1,0	0,1	>0,4	±0,075; ±0,1
		<0,4	±(0,03 •ДИ/ДИн)
от -6,0 до 6,0	0,6	>1,2	±0,075; ±0,1
		<1,2	±(0,015 •ДИ/ДИн)
- Разность давлений WP361H
от -40 до 40	1,0	>4	±0,075; ±0,1
		<4	±(0,015 •ДИ/ДИн)
от -250 до 250	2,5	>50	±0,075; ±0,1
		<50	±(0,015 •ДИ/ДИн)
от -1000 до 1000	10,0	>200	±0,075; ±0,1
		<200	±(0,015 •ДИ/ДИн)
- Абсолютное давление WP361A
от 0 до 250	12,5	>50	±0,075; ±0,1
		<50	±(0,015 •ДИ/ДИн)
от 0 до 1000	100	>200	±0,075; ±0,1
		<200	±(0.015 •ДИ/ДИн)
от 0 до 10000	1000	>600	±0,075; ±0,1
		<600	±(0,015 •ДИ/ДИн)
- Избыточное давление WP361P
от -100 до 20000	2000	>4000	±0,075; ±0,1
		<4000	±(0,015 •ДИ/ДИн)
от -100 до 40000	5000	>8000	±0 2
		<8000	±(0,04 •ДИ/ДИн)
- Абсолютное давление WP362A
от 0 до 40	10,0	>20	±0,075; ±0,1
		<20	±(0,0375 •ДИ/ДИн)
от 0 до 250	12,5	>100	±0,075; ±0,1
		<100	±(0,03 •ДИ/ДИн)
от 0 до 1000	250	>500	±0,075; ±0,1
		<500	±(0,0375 •ДИ/ДИн)
от 0 до 3000	500	>1000	±0,075; ±0,1
		<1000	±(0,025 •ДИ/ДИн)
от 0 до 10000	1000	>2000	±0,075; ±0,1
		<2000	±(0,015 •ДИ/ДИн)

Продолжение таблицы 3

ДИ, кПа	ДИтт, кПа	Yp, % ДИн
		ДИн, кПа	Значение
		>4000	±0,075; ±0,1
от 0 до 20000	2000	<4000	±(0,015 •ДИ/ДИн)
		>8000	±0 2
от 0 до 40000	5000	<8000	±(0,04 •ДИ/ДИн)
		>20000	±0,5
от 0 до 80000	16000	<20000	±(0,125 •ДИ/ДИн)
- Избыточное давление WP362G
		>1,2	±0,075; ±0,1
от 0 до 6	1,0	<1,2	±(0,015 •ДИ/ДИн)
		>8	±0,075; ±0,1
от 0 до 40	6,0	<8	±(0,015 •ДИ/ДИн)
		>50	±0,075; ±0,1
от 0 до 250	12,5	<50	±(0,015 •ДИ/ДИн)
		>200	±0,075; ±0,1
от 0 до 1000	100	<200	±(0,015 •ДИ/ДИн)
		>600	±0,075; ±0,1
от 0 до 3000	500	<600	±(0,015 •ДИ/ДИн)
		>2000	±0,075; ±0,1
от 0 до 10000	1000	<2000	±(0,015 •ДИ/ДИн)
		>4000	±0,075; ±0,1
от 0 до 20000	2000	<4000	±(0,015 •ДИ/ДИн)
		>8000	±0 2
от 0 до 40000	5000	<8000	±(0,04 •ДИ/ДИн)
		>20000	±0 5
от 0 до 80000	16000	<20000	±(0,125 •ДИ/ДИн)
- Избыточное давление WP363G
		>20	±0,075; ±0,1
от 0 до 40	10,0	<20	±(0,0375 •ДИ/ДИн)
		>100	±0,075; ±0,1
от 0 до 250	50	<100	±(0,03 •ДИ/ДИн)
		>500	±0,075; ±0,1
от 0 до 1000	250	<500	±(0,0375 •ДИ/ДИн)
		>1000	±0,075; ±0,1
от 0 до 3000	500	<1000	±(0,025 •ДИ/ДИн)
		>2000	±0,075; ±0,1
от 0 до 10000	1000	<2000	±(0,015 •ДИ/ДИн)
- Избыточное давление WP363D
		>20	±0,075; ±0,1
от 0 до 40	10,0	<20	±(0,0375 •ДИ/ДИн)
		>100	±0,075; ±0,1
от 0 до 250	50	<100	±(0,03 •ДИ/ДИн)
от	1 пп	>5 00	±0,075; ±0,1
0 до 1000	100	<500	±(0,0375 •ДИ/ДИн)
- Избыточное давление WP363L
		>20	±0,075; ±0,1
от 0 до 40	10,0	<20	±(0,0375 •ДИ/ДИн)

Продолжение таблицы 3

ДИ, кПа	ДИтт, кПа	Ур, % ДИн
		ДИн, кПа	Значение
от 0 до 250	50	>100 <100	±0,075; ±0,1 ±(0,03^ДИ/ДИн)
от 0 до 1000	250	>500 <500	±0,075; ±0,1 ±(0,0375 •ДИ/ДИн)
Примечания: 1.    ДИ - максимальный диапазон измерений преобразователя. 2.    ДИшт - минимальный диапазон измерений - алгебраическая разность между значениями верхнего и нижнего пределов измерений. 3.    ДИн - настроенный диапазон измерений преобразователя - алгебраическая разность между значениями верхнего и нижнего пределов измерений. 4.    Yр - пределы допускаемой основной приведенной погрешности измерений давления. 5.    При изготовлении допускается настройка преобразователей на любой диапазон измерений (ДИн), лежащий внутри приведённого в таблице максимального диапазона измерений (ДИ), но величина диапазона измерений должна быть не менее минимального диапазона измерений (ДИтт). Информация о настроенном диапазоне измерений и основной погрешности заносится в паспорт преобразователя при изготовлении или эксплуатации.

Таблица 4 - Основные технические характеристики преобразователей

Наименование характеристики	Значение
Выходные сигналы: - аналоговый сигнал постоянного электрического тока, мА - цифровые сигналы	от 4 до 20 HART, дисплей
Параметры электропитания: - диапазон напряжений питания постоянного тока, В	от 14,5 до 45
- номинальное напряжение питания от источника постоянного тока, не менее, В	19,51)
- номинальное напряжение питания от источника постоянного тока, не менее, В	24
Рабочие условия эксплуатации: - температура окружающей среды, °С	от -602) до +70
- относительная влажность, %	до 95
- атмосферное давление, кПа	от 86 до 106,7
Габаритные размеры, мм, не более (длинахширинахвысота) 3)	117х131х200
Масса, кг, не более: WP361	5,0
WP362	2,0
WP3634)	17,0
Маркировка взрывозащиты	1Ex db IIC T6 Gb Х
Степень защиты от внешних воздействий	IP67
1) Для преобразователей с протоколом HART 2) При температуре ниже минус 30 °С показания ЖКИ могут быть	трудноразличимы, частота его
обновления снижается, работоспособность преобразователя сохраняется. Для преобразователей
взрывозащищенного исполнения температура окружающей среды 3) Без учета капиллярных трубок, фланцев, выносных мембран.	от -20 до +70 °С.
4) С учетом массы капиллярных трубок, фланцев, выносных мембран.

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	15
Средняя наработка на отказ, ч, не менее	26800

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.

Комплектность средства измерений

Таблица 6 - Комплектность манометров портативных

Наименование	Обозначение	Количество
Преобразователь давления измерительный	WP36	1 шт.
Руководство по эксплуатации	-	1 экз. 1)
Паспорт	-	1 экз.
1) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес;
- поставка на электронном носителе.

Сведения о методиках (методах) измерений

приведены в разделе 1«Принцип работы» руководства по эксплуатации на средство измерений.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10^-1 - 140⁷ Па, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 № 2900;

Государственная поверочная схема для средств измерений разности давлений до 140⁵ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 № 472;

Стандарт предприятия «Преобразователи давления измерительные WP36».

Правообладатель

Fujian Wide Plus Precision Instruments Со., Ltd., КНР

Адрес: No. 16, Xingye West Road, Mawei District, Fuzhou City, Fujian Province, China

Телефон: +86-591-83969820, +86-136-09539424

E-mail: info@wideplus.com, www.wideplus.com

Изготовитель

Fujian Wide Plus Precision Instruments Оо., Ltd., КНР

Адрес: No. 16, Xingye West Road, Mawei District, Fuzhou City, Fujian Province, China

Телефон: +86-591-83969820, +86-136-09539424

E-mail: info@wideplus.com, www.wideplus.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru,

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № 30004-13

---
