ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

_______   2025 г. № ___

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

V

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

Лист № 1 Регистрационный № 88907-23                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Расходомеры многофазные Система-1 (далее - расходомеры) предназначены для измерений массового расхода и массы жидкости в составе нефтегазоводяной смеси, массового расхода и массы жидкости в составе нефтегазоводяной смеси без учета воды, объемного расхода и объема попутного нефтяного газа, приведенного к стандартным условиям.

Описание средства измерений

Конструктивно, расходомер состоит из следующих составных частей:

• - измерительный модуль, в состав которого входит труба Вентури, преобразователи давления, перепада давления и температуры, блок детектирования и анализатор влажности;

• -  блок подключения к скважинам. Блок применяется при подключении к измерительному модулю более одной скважины (но не более 16);

• - система обработки информации.

Принцип действия расходомера основан на измерении массового расхода нефтегазоводяной смеси, фазового соотношения и влагосодержания. Нефтегазоводяная смесь, проходя через суженный участок трубы Вентури создает перепад давления который измеряется преобразователем перепада давления с пределами допускаемой приведенной погрешности ±0,5%. Также, в трубе Вентури, осуществляются измерения избыточного давления нефтегазовой смеси преобразователем давления с пределами допускаемой приведенной погрешности ±0,5% и температуры нефтегазовой смеси термопреобразователем с пределами допускаемой абсолютной погрешности ±0,5°С. Блоком детектирования осуществляется определение фазового соотношения жидкость - газ. Принцип действия блока детектирования основан на зависимости плотности потока гамма-излучения, проходящего через контролируемый поток нефтегазоводяной смеси, от соотношения составляющих фаз потока. Анализатор влажности предназначен для определения влагосодержания жидкости в составе нефтегазоводяной смеси. Принцип действия анализатора влажности основан на зависимости электромагнитных параметров нефтегазоводяной смеси от содержания воды. Обработка и хранение измерительной информации, расчет результирующих значений осуществляется в системе обработки информации, построенной на базе вычислительного комплекса (рисунок 3).

Расходомер может быть изготовлен в одной из 5 модификаций - Тип 1, Тип 2, Тип 3, Тип 4, Тип 5, отличающихся друг от друга внутренними диаметрами трубы Вентури.

Противовзломный замок

Место расположения маркировочной таблички, место нанесения заводского номера и знака утверждения типа

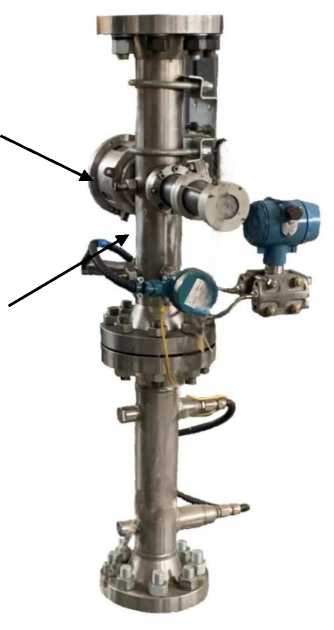

Рисунок 1 - Общий вид измерительного модуля расходомера многофазного Система-1

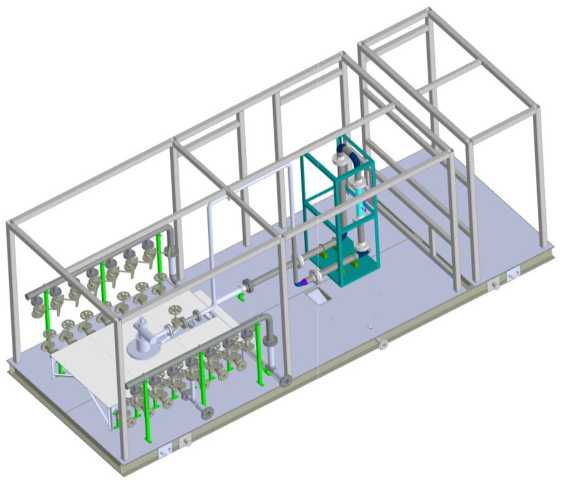

Рисунок 2 - Общий вид расходомера многофазного Система-1 с блоком подключения для 16 скважин

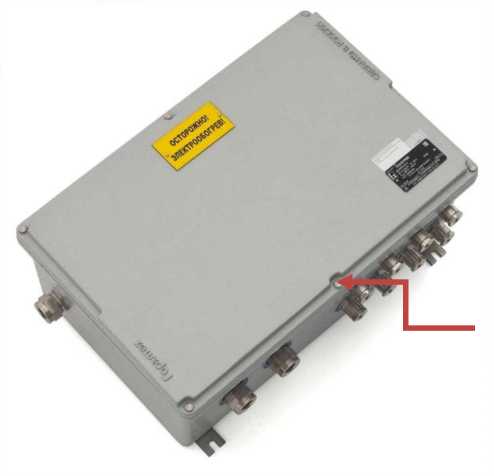

Место нанесения пломбировочной наклейки

Рисунок 3 - Общий вид системы обработки информации расходомера многофазного Система-1

Рисунок 4 - Общий вид маркировочной таблички расходомера многофазного Система-1

Для ограничения доступа к местам настройки (регулировки), расходомер оснащен противовзломными замками (рисунок 1), оболочка системы обработки и хранения информации пломбируется пломбировочными наклейками (рисунок 3).

Заводской номер и знак утверждения типа наносится на маркировочную табличку расходомера лазерным методом или методом типографической печати. Формат заводского номера - цифровой. Место расположение маркировочной таблички указано на рисунке 1. Общий вид маркировочной таблички приведен на рисунке 4.

Возможность нанесения знака поверки на расходомер отсутствует.

Программное обеспечение расходомера «Система_Расчет» (далее - ПО) осуществляет функции обработки измерительной информации, реализующие алгоритмы совместного решения уравнений, содержащих искомые и измеренные физические величины, результаты вычислений в виде значений текущих расходов и количества отдельных компонентов, а также их динамики, представляются на локальном дисплее в табличном и графическом виде. ПО осуществляет функции хранения и передачи измерительной информации по цифровым каналам связи. Ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений, обеспечивается путем ограничения доступа к системе обработки и хранения информации, установки паролей и ограничения доступных функций для персонала, а также ведением журнала с фиксацией времени и описанием производимых манипуляций.

Идентификационные данные ПО указаны в таблице 1.

аблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и технические характеристики

Метрологические и основные технические характеристики расходомера указаны в таблице 2 и 3.

Таблица 2 - Метрологические характеристики расходомеров

аблица 3 - Технические характеристики расходомеров

аблица 4 - Показатели надежности

наносится на титульный лист руководства по эксплуатации расходомера типографским способом и/или на маркировочную табличку расходомера лазерным методом или методом типографической печати.

Комплектность средства измерений

Таблица 5 - Комплектность установки

Сведения о методиках (методах) измерений приведены в приложении А руководства по эксплуатации ПРП 001.00.00.00.000 РЭ; приведены в разделе 6 руководства по эксплуатации РЭ 25.51.52-001-4572080-2022.

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, подпункт 6.2.1 и пункт 6.5)

ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков

ТУ 25.51.52-001-45720080-2022 Расходомер многофазный Система-1 Технические условия

Правообладатель

Общество с ограниченной ответственностью «БИС Инжиринг» (ООО «БИС Инжиринг») Юридический адрес: 450076, Республика Башкортостан, г. Уфа, ул. Гафури, 54 ИНН 0275923444

Изготовители

Общество с ограниченной ответственностью «БИС Инжиринг» (ООО «БИС Инжиринг»)

Адрес: Республика Башкортостан, г. Уфа, ул. Гафури, 54 ИНН 0275923444

Общество с ограниченной ответственностью «ПромРегионПроект» (ООО «ПромРегионПроект»)

Адрес: Республика Башкортостан, г. Уфа, ул. Чернышевского, д. 82, офис 609 ИНН 0274139090

Испытательный центр

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10 Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Уникальный номер записи об аккредитации на проведение испытаний средств измерений в целях утверждения типа в Реестре аккредитованных лиц № RA.RU.311366

Лист № 1 Регистрационный № 72030-18                                         Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Колонки топливораздаточные SK-FDN (далее - ТРК) предназначены для измерений объема нефтепродуктов (бензин, дизельное топливо, далее - топливо), отпущенного в баки транспортных средств и тару потребителей на автозаправочных станциях и комплексах (далее - АЗС).

Описание средства измерений

В ТРК реализован прямой метод динамических измерений объема отпущенного топлива в единицах объема - литрах.

Принцип действия ТРК состоит в следующем: топливо из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок насосный с газоотделителем подается в измерительную линию, состоящую из одного или двух автономных блоков, далее через шланг с разрывной муфтой и с раздаточным краном (раздаточный рукав) топливо поступает в бак транспортного средства.

Отдельные автономные блоки представляют собой измеритель объема топлива с датчиком импульсов и электромагнитным клапаном, объединенные трубопроводами. Автономность блоков и конструкция ТРК, имеющей несколько раздаточных кранов, обеспечивают возможность независимой регулировки и опломбирования отдельных измерителей объема.

При протекании топлива через измеритель объема поршневого типа возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно- вычислительное устройство, в котором они преобразуются в измеряемый объем, передаваемый во внешнюю систему управления и отображаемый на индикаторе ТРК. Если в измерительную линию входят два измерительных блока, то электронно-вычислительное устройство производит суммирование объемов, измеренных каждым из автономных блоков.

Задание дозы топлива и включение ТРК производится оператором на клавиатуре, находящейся непосредственно на ТРК, или по сигналам, поступающим из внешней системы управления. В ТРК обеспечено автоматическое прекращение подачи нефтепродукта после выдачи требуемой дозы, установленной задающим устройством.

ТРК осуществляют выдачу топлива, измерение, индикацию его объема и расчет стоимости выданного топлива по одному или нескольким раздаточным рукавам. Сброс

Лист № 2 Всего листов 13 показаний разового учета выданного объема топлива в нулевое положение производится автоматически при снятии раздаточного пистолета с ТРК.

В ТРК в качестве опции реализована функция «комбинированный расход», позволяющая потребителю изменять номинальный расход в пределах от 40 до 80 л/мин. В ТРК предусмотрено фильтрующее устройство с диапазоном тонкости фильтрования от 60 до 10 мкм.

В ТРК имеется возможность ведения специального журнала и сохранения записей сигналов предупреждений, ошибок и событий. Емкость журнала не менее 15000 записей, журнал имеет защиту от «холодного старта» ТРК.

Имеется возможность выгрузки журнала с помощью заводской программы SANKI на компьютер через порт RS232, имеется возможность выгрузки во внешнюю базу данных по заводскому протоколу.

В ТРК установлены датчики электромагнитного типа для контроля доступа в электронный и гидравлический отсеки, интегрированные с электронно-вычислительным устройством. События доступа сохраняются в журнале.

В ТРК имеется возможность защиты физического соединения измерителя объема и датчика импульсов с помощью датчиков перемещения (по заказу).

В ТРК, в качестве опциональной функции, реализовано аппаратное шифрование передачи данных между датчиками импульсов и электронно-вычислительным устройством, идентификация электронных компонентов ТРК путем фиксации их уникальных номеров в электронно-вычислительном устройстве, генерация и запись сообщений при попытке несанкционированной замены электронных компонентов, отдельный интерфейс для диагностики ТРК.

Конструкция ТРК сохраняет целостность и работоспособность при воздействии на нее возможных нагрузок при движении и остановке транспортных средств, подвижках грунта, вибрации. Наружные детали ТРК изготовлены из материалов стойких к воздействию окружающей среды и защищены соответствующими покрытиями.

ТРК имеют 4 модификации (SK10, SK52, SK56, SK65), отличающихся друг от друга дизайном, габаритными размерами, массой, номинальным расходом топлива, пределами допускаемой относительной погрешности, количеством отпускаемого вида топлива, числом раздаточных рукавов, числом одновременно обслуживаемых потребителей, а также наличием или отсутствием насоса в составе ТРК (в этом случае применяется погружной насос в резервуаре).

ТРК состоят из:

- рамы и корпуса;

- гидравлического отсека;

- электронного отсека.

Гидравлический отсек состоит из:

- измерителя объема поршневого серия FM-500(D) с функцией электронной калибровки, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- моноблока насосного с фильтрами очистки, газоотделителем и обратным клапаном GP-50(D), изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- моноблока насосного с фильтрами очистки, газоотделителем и обратным клапаном ZYB, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7A, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7CS-R с функцией шифрования данных по CAN, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7CS-RD с функцией шифрования данных по CAN, с датчиком перемещения, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7US-R с функцией шифрования данных по Uart, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов HBMQ-7US-RD с функцией шифрования данных по Uart, с датчиком перемещения, изготовитель «Beijing Dehuizhong Technology Co., Ltd», КНР;

- датчика импульсов B-TY9 с функцией шифрования данных, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- датчика импульсов B-TY9U с функцией шифрования данных по Uart, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- датчика импульсов B-TY9U-RD с функцией шифрования данных по Uart, с датчиком перемещения, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- датчика импульсов B-TY9B с функцией шифрования данных по CAN, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- датчика импульсов B-TY9B-RD с функцией шифрования данных по CAN, с датчиком перемещения, изготовитель «Beijing Tocel Electronics Co., Ltd.», КНР;

- электромагнитного клапана соленоидного DV1050(Ex), изготовитель «Zhejiang Chunhui Intelligent Control Co., Ltd», КНР;

- электродвигателя топливного насоса;

- раздаточного рукава с раздаточным краном;

- фильтра;

- вспомогательных дополнительных устройств, опций по выбору:

- датчика температуры;

- датчика вибрации;

- системы газовозврата;

- пропорционального регулирующего клапана;

- датчика открытия отсека гидравлического ТРК;

- системы втягивания шлангов;

- замка для фиксации раздаточных кранов в кармане ТРК;

- раздаточного рукава с раздаточным краном, установленного на отдельно стоящих стойках (сателлитах).

Электронный отсек состоит из:

- электронно-вычислительного устройства, изготовитель «Beijing Sanki Petroleum Technology Co., Ltd», КНР.

- вспомогательных дополнительных устройств, опций по выбору:

- системы обогрева для устойчивой работы при отрицательных температурах окружающей среды;

- клавиатуры;

- устройств мультимедиа;

- модуля для приема платежей посредством карт оплаты;

• - считывателей штрих-кода и QR-кода;

• - видеокамеры;

• - видеокамеры для распознавания лица;

• - видеокамеры для распознавания номеров автомобилей;

• - принтера печати чеков;

• - контроллера для удаленной диагностики работы ТРК;

• - датчика открытия отсека электронного ТРК;

• - функциональной платы с портами для расширения;

• - переговорного устройства;

• - модуля голосового сопровождения процесса заправки топливом;

• - индикатора состояния транзакции заправки;

• - вендингового аппарата товаров (вендинг);

• - терминала управления отпуском топлива.

Структурная схема обозначения ТРК:

Колонка топливораздаточная SK-FDN SKX1X2X3X4X5X6X7 Xs,

где SK -обозначение типа ТРК;

Х1 - модификация ТРК (10, 52, 56, 65);

Х2 - тип гидравлической части:

Z - всасывающий тип, лопастной насос;

G - всасывающий тип, шестеренчатый насос;

Q - напорный тип;

Х3 - код измерителя объема: F;

Х4 - количество рукавов (от 1 до 12);

Х5 - количество видов топлива (от 1 до 6);

Х6 - количество постов (от 1 до 12);

Х7 - код типа электронно-вычислительного устройства:

B - тип электронно-вычислительного устройства I2;

C - тип электронно-вычислительного устройства I5(CAN Bus);

Х8 - дополнительное описание (обозначение при наличии, параметры могут быть отображены отдельно или комбинированном виде:

CLASSICAL (или в виде сокращений «С») /PRIME (или в виде сокращений «P»)/MOBILE (или в виде сокращений «M») - серия, отличается дизайном;

40/50/70/80/100/120/130 - номинальный расход топлива, при наличии комбинированных расходов отображается с помощью знака «/»;

STx - описание возможности подключения сателлита, где x - возможное количество подключаемых сателлитов (c 1 или 2 сторон).

PRx - точность отпуска, где x (от 1 до 2):

• 1 - пределы допускаемой относительной погрешности измерений объема прямым методом динамических измерений при реализации через ТРК нефтепродуктов, %, не более:

• - при температуре окружающей среды и топлива (20±5) °С - ±0,25 %;

• -  при температуре окружающей среды и топлива, выходящей за диапазон (20±5) °С, - ±0,5 %;

• 2 - пределы допустимой относительной погрешности ТРК при температуре окружающей среды от минус 40 °С до плюс 50 °С - ±0,25 %;

VRx - наличие системы отвода паров паровоздушной смеси (газовозврата), где x -количество сортов топлива с рекуперацией паров;

SP - наличие вендингового аппарата товаров (вендинг).

Пример условного обозначения ТРК при заказе:

Колонка топливораздаточная SK-FDN SK65GF842CP40/80ST1PR1VR3

Колонка модификации SK65-Prime, с типом электронно-вычислительного устройства I5 и восемью раздаточными рукавами, с четырьмя видами топлива, с двумя постами налива, всасывающего типа гидравлической системы, шестеренчатого насоса, с комбинированным расходом топлива 40 и 80 л/мин, с пределами допускаемой относительной погрешности при температуре окружающей среды и топлива, выходящими за диапазон (20+5)°С, - ±0,5 %, укомплектована 1 сателлитом и системой газовозврата на 3 сорта топлива.

Серийный номер ТРК и датчиков импульсов в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной гравировки на маркировочную табличку. Маркировочная табличка ТРК закрепляется на корпус ТРК винтами. Маркировочная табличка датчика импульсов закрепляется на его корпус заклепками, винтами или наклейками. Серийный номер измерителя объема в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом литья или давления.

Знак поверки в виде оттиска наносится на каждый измеритель объема, датчик импульсов, электронно-вычислительное устройство.

Общий вид средства измерений представлен на рисунке 1.

Места нанесения знака поверки и пломб представлены на рисунке 2.

Места нанесения серийного номера ТРК, измерителя объема и датчика импульсов представлены на рисунке 3.

SK10(CLASSICAL)

SK10(PRIME)

SK10(MOBILE)

SK52(CLASSICAL)

SK56(CLASSICAL)

SK56(PRIME)

SK52(PRIME)

SK56(PRIME)

SK65(CLASSICAL)             SK65(PRIME)                SK65(PRIME)

SK56(PRIME) с вендинговым аппаратом товаров (вендинг)

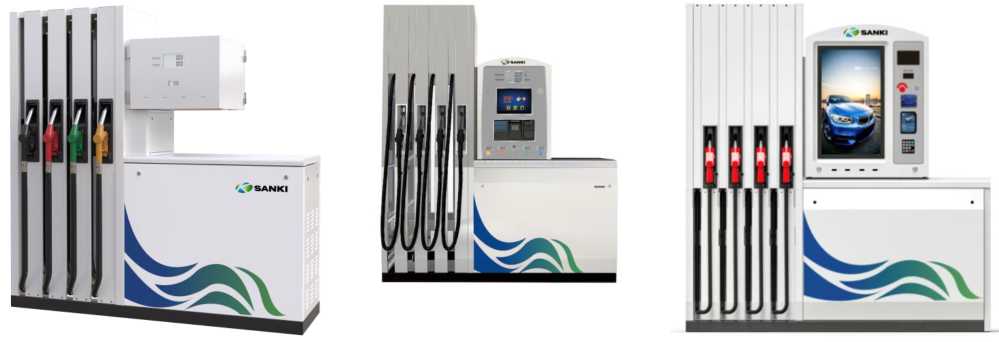

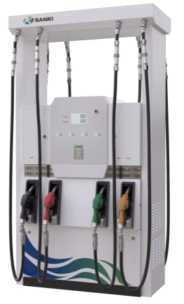

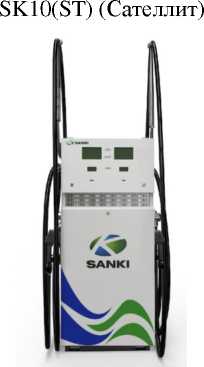

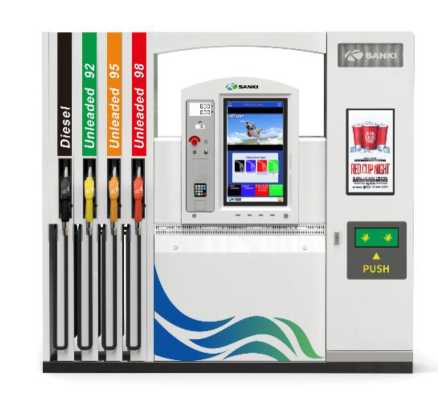

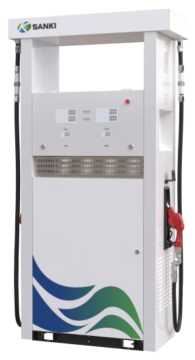

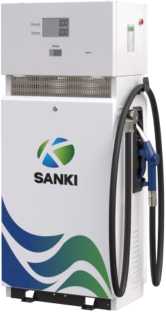

Рисунок 1 - Общий вид средства измерений

Место нанесения знака поверки

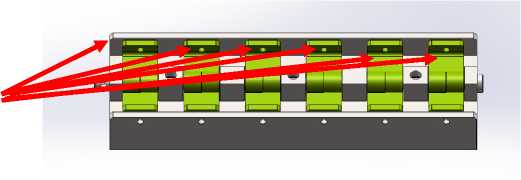

Выключатели по настройке параметров

Место нанесения знака поверки

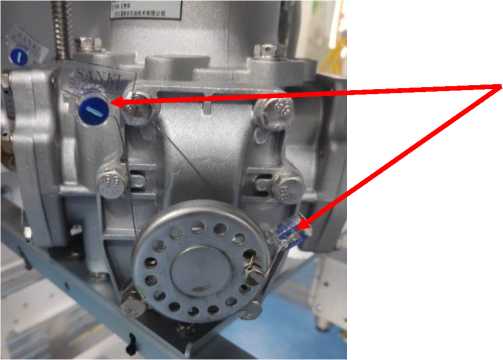

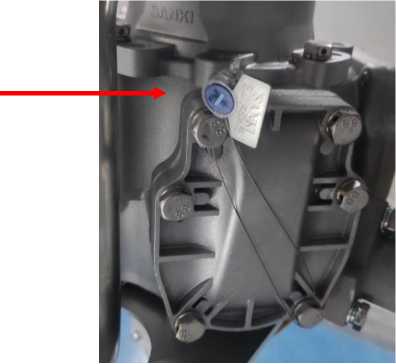

Пломбировка регулировочного винта измерителя объема (при наличии)

Схема пломбировки измерителя объема с функцией электронной калибровки

Место нанесения знака поверки

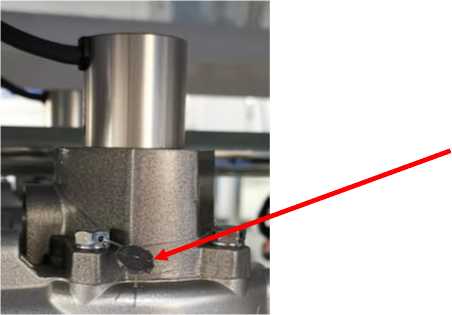

Датчик импульсов

B-TY9, B-TY9U, B-TY9U-RD, B-TY9B,

B-TY9B-RD

Датчик импульсов

HBMQ-7A, HBMQ-7CS-R, HBMQ-7CS-RD,

HBMQ-7US-R, HBMQ-7US-RD

Место нанесения знака поверки

Электронно-вычислительное устройства

(крышка отличается в зависимости от модификации ТРК)

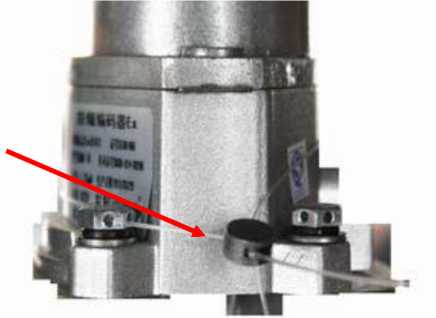

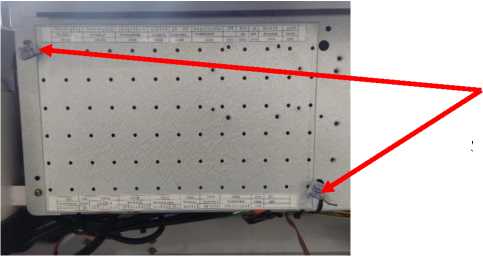

Рисунок 2 - Места нанесения знака поверки и пломб

нанесения серийного номера

Место нанесения

знака утверждения типа

Место нанесения серийного номера

Измеритель объема

Датчик импульсов B-TY9, B-TY9U, B-TY9U-RD, B-TY9B, B-TY9B-RD

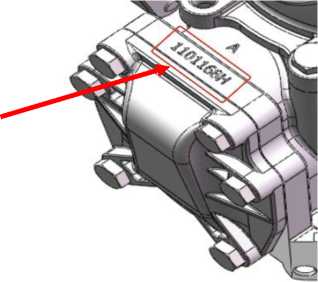

Рисунок 3 - Места нанесения заводского номера ТРК, измерителя объема и датчика импульсов

ТРК имеют встроенное программное обеспечение (далее - ПО), которое осуществляет:

• - сбор и обработку информации от измерительных устройств, входящих в состав ТРК;

• - накопление и хранение в суммарном виде информации об измеренном количестве выдаваемого топлива;

• - управление процессом дозированного отпуска топлива и измерений;

• - передачу результатов измерений в электронно-вычислительное устройство;

• - индикацию количества выданного топлива на указатель разового и суммарного учета.

Конструкция ТРК и ПО исключают - подмену штатного ПО, замену штатных электронных устройств ТРК на поддельные, установку дополнительных устройств в ТРК с целью искажения информации, получаемой от датчиков импульсов, датчика расхода нефтепродуктов и передаваемой в устройство индикации и систему дистанционного управления ТРК, искажение результатов измерений через удаленные точки доступа за счет реализации функций аппаратного шифрования передаваемых данных, идентификации электронных компонентов, применения датчиков контроля доступа.

Доступ к ПО и настройке ТРК защищен системой многоуровневых паролей.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики ТРК для каждой измерительной линии, защищен пломбой или стикером, паролем.

Обмен информацией между электронно-вычислительным устройством и электронными устройствами ТРК: модулями расширения, клавиатурами, табло осуществляется по интерфейсу CAN и/или RS-485 или иного типа.

Идентификацию ПО производить в соответствии с требованиями руководства по эксплуатации на ТРК (раздел «Настройка параметров»).

ПО соответствует требованиям ГОСТ Р 8.654-2015, ГОСТ Р 8.883-2025

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ПО для электронно-вычислительного устройства I2

Таблица 2 - Идентификационные данные ПО для электронно-вычислительного устройства I5

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Продолжение таблицы 4

Таблица 5 - Показатели надежности

наносится на маркировочные таблички ТРК фотохимическим методом (методом металлографии, наклейки) в месте, указанном на рисунке 3, и на эксплуатационную документацию типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в разделах 1.1, 5 - 7, 8.4 «Средства измерения, инструмент и принадлежности», «Техническое обслуживание ТРК» в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства от 16.11.2020 № 1874 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (в части п. 6.3.4 раздела «Измерения при учете количества энергетических ресурсов»)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 2)

ГОСТ Р 58927-2020 Колонки топливораздаточные. Общие технические условия STD/SK21-12-06. Колонки топливораздаточные SK-FDN. Стандарт предприятия

Изготовитель

Beijing Sanki Petroleum Technology Co., Ltd, Китай

Адрес: № 19, Sixth Boxing Str., Economic-Technological Development Area

Beijing, P.R.China, 100176

Тел: 86 010 52310736

E-mail: xingl@sanki.com.cn

www.sankichina.com

Закрытое акционерное общество Консалтинго-инжиниринговое  предприятие

«Метрологический центр энергоресурсов»

(ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): (495) 491-78-12

Е-mail: sittek@mail.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311313

В части вносимых изменений

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310639
