ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    _____   2025 г. № ²⁰⁵⁹

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

25 сентября 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполн°ниом настоящего приказа оставляю за собой.

  Заместитель руководителя

  Е.Р. Лазаренко

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии



  Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

ОТ «25 » _________ 2025 Г. №  _059

Лист № 1 Регистрационный № 56739-14                                          Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 545 в районе ЛПДС «Апрельская» ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь»

Система измерений количества и показателей качества нефти № 545 в районе ЛПДС «Апрельская» ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь» (далее - СИКН) предназначена для автоматических измерений массы брутто нефти и показателей качества нефти.

Описание средства измерений

Измерения массы брутто нефти выполняют прямым методом динамических измерений - с помощью расходомеров массовых.

Конструктивно СИКН состоит из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (БИК), системы сбора и обработки информации (СОИ), узла подключения поверочной установки (УППУ).

БИЛ состоит из двух рабочих и одной резервной измерительных линий. В каждой измерительной линии установлены следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №)):

• - расходомер массовый Promass 83F (рег. № 88745-23);

• - преобразователь давления измерительный 40.4385 (рег. № 40494-09);

• - термопреобразователь с унифицированным выходным сигналом ТСПУ 902820 (рег. № 32460-06, 19422-03);

• - манометр и термометр для местной индикации давления и температуры.

БИК выполняет функции оперативного контроля и автоматического отбора проб для лабораторного контроля показателей качества нефти. Отбор представительной пробы нефти в БИК осуществляется через пробозаборное устройство щелевого типа по ГОСТ 2517-2012, установленное на выходном коллекторе БИЛ. В БИК установлены следующие средства измерений и технические средства:

• - датчики плотности жидкости типа 7835 (рег. № 94867-25, 94868-25);

• - два влагомера нефти поточных УДВН-1пм (рег. № 14557-05 и/или 14557-15);

• - преобразователь давления измерительный 40.4385 (рег. № 40494-09);

• - термопреобразователь с унифицированным выходным сигналом ТСПУ 902820 (рег. № 32460-06);

• - два устройства пробозаборных щелевого типа по ГОСТ 2517-2012;

• - два пробоотборника автоматических «Стандарт А-50» и/или «Отбор А-Р-слив»;

• - пробоотборник нефти ручной «Стандарт-Р-50» с диспергатором;

• - манометры и термометры для местной индикации давления и температуры;

• - расходомер массовый Promass 40E (рег. № 15201-05).

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: два контроллера измерительных FloBoss модели S600 (рег. № 38623-08) (далее - ИВК), осуществляющих сбор измерительной информации и формирование отчетных данных, и два автоматизированных рабочих места оператора (основное и резервное) на базе персонального компьютера с программным комплексом «Cropos» (далее - АРМ оператора), оснащенных монитором, клавиатурой и печатающим устройством.

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);

• - автоматическое измерение массы брутто нефти в рабочем диапазоне расхода (т);

• - автоматическое измерение температуры (°С), давления (МПа), плотности (кг/м³), содержания воды (%) в нефти;

• - вычисление массы нетто (т) нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и контроль метрологических характеристик расходомеров массовых по поверочной установке, подключаемой к УППУ, в комплекте с поточным преобразователем плотности;

• - автоматический отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти.

Знак утверждения типа наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКН, должна быть обеспечена возможность пломбирования в соответствии с описаниями типа СИ либо в соответствии с МИ 3002-2006 (при отсутствии информации о пломбировании в описании типа СИ).

Нанесение знака поверки на СИКН не предусмотрено.

Заводской номер 01 в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на шильд-табличку блок-бокса СИКН.

обеспечивает реализацию функций СИКН. Метрологически значимая часть программного обеспечения (ПО) СИКН реализовано в ИВК и АРМ оператора.

Уровень защиты ПО СИКН от непреднамеренных и преднамеренных изменений соответствует «среднему» в соответствии с Р 50.2.077-2014.

Т а б л и ц а 1 - Идентификационные данные ПО СИКН

Т а б л и ц а 2 - Метрологические характеристики

Т а б л и ц а 3 - Основные технические характеристики

Т а б л и ц а 4 - Показатели надежности

на титульный лист инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

Т а б л и ц а 5 - Комплектность средства измерений

приведены в документе МН 1197-2022 «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 545 в районе ЛПДС «Апрельская» ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь», ФР.1.28.2022.44065.

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1)

Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Изготовитель

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес: 450005, Республика Башкортостан, г. Уфа, 50-летия Октября ул., д. 24

ИНН: 0278005403

Испытательный центр

Акционерное общество «Нефтеавтоматика»

(АО «Нефтеавтоматика»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311366

Лист № 1 Регистрационный № 84624-22                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти «Мобильная установка подготовки и стабилизации нефти на Русском месторождении» (далее - СИКН) предназначена для измерения массы (массового расхода) и показателей качества нефти.

Описание средства измерений

Принцип действия системы основан на использовании прямого метода динамических измерений массы брутто нефти с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на её компоненты.

В состав СИКН входят технологическая часть, система сбора, обработки информации и управления (далее - СОИ). В состав технологической части входят блок измерительных линий (БИЛ), блок измерений показателей качества нефти (далее - БИК), узел подключения передвижной поверочной установки, пробозаборное устройство щелевого типа.

В состав СИКН входят автономные измерительные блоки, представленные средствами измерений, приведёнными в таблице 1.

Таблица 1 - Состав СИКН

Вспомогательные устройства и технические средства:

• - автоматизированное рабочее место (далее - АРМ) оператора.

• - пробоотборник автоматический;

• - пробоотборник ручной;

• - фильтры для очистки нефти от механических примесей;

• - запорная и регулирующая арматура с устройствами контроля протечек.

СИКН, заводской номер 551 расположена на территории КП-20 Русского месторождения АО «Тюменнефтегаз». Пломбирование средств измерений, находящихся в составе СИКН осуществляется согласно требований их описаний типа, методик поверки или МИ 3002-2006 «Рекомендация. ГСИ. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок». Заводской номер в виде цифрового обозначения нанесён типографским способом на информационную табличку установленную на входной двери в блок-бокс помещения СИКН. Нанесение знака поверки на СИКН не предусмотрено.

Общий вид СИКН представлен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.

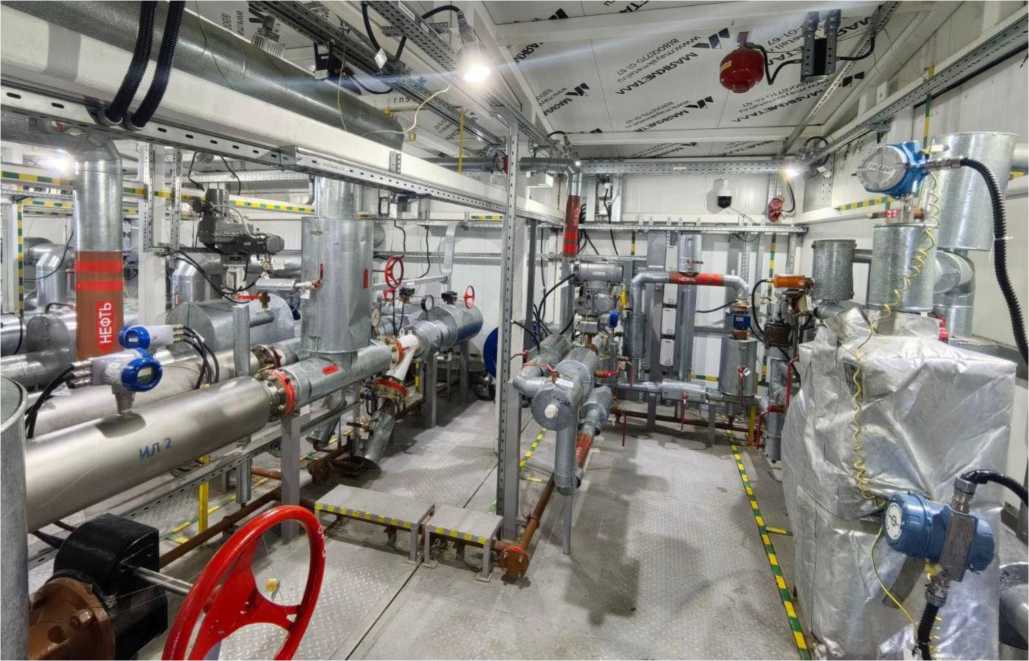

Рисунок 1 - Общий вид СИКН

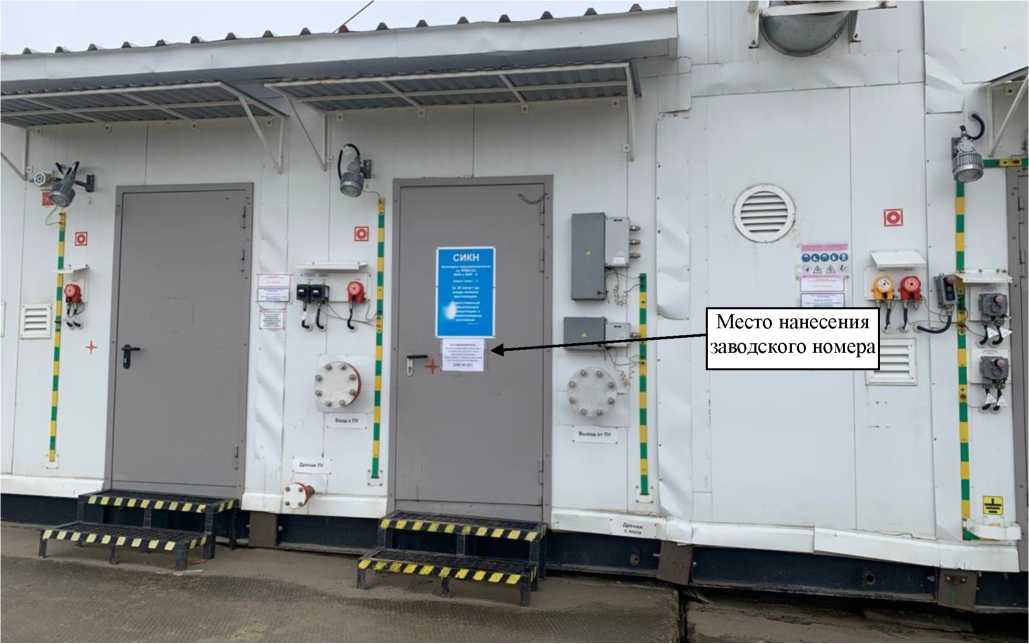

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учётом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 2.

Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Таблица 2 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в документе ВЯ-1919/2025 «Масса нефти. Методика измерений системой количества и показателей качества нефти «Мобильная установка подготовки и стабилизации нефти на Русском месторождении», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1919/01.00248-2014/2025 от 14 апреля 2025 г.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (Пункт 6.1.1)

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Правообладатель

Акционерное общество «Тюменнефтегаз»

(АО «Тюменнефтегаз»)

ИНН 7202027216

Юридический адрес: 625000, Тюменская область, г.о. город Тюмень, г. Тюмень, ул. Ленина, д. 67

Изготовитель

Общество с ограниченной ответственностью «Научно-Производственное предприятие ОЗНА-Инжиниринг»

(ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, Республика Башкортостан, г.Уфа, ул.Менделеева, д.205А, этаж 1, офис 19

Всероссийский научно-исследовательский институт расходометрии — филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

E-mail: office@vniir.org

Web-сайт: https://vniir.org/

Уникальный номер записи в реестре аккредитованных лиц RA.RU.310592

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе»

(ФБУ «Тюменский ЦСМ»)

Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88

Телефон: (3452) 500-532

Web-сайт: httpsV/тцсм.рф

E-mail: info@csm72.ru

Уникальный номер записи в реестре аккредитованных лиц RA.RU.311495

Лист № 1 Регистрационный № 32801-06                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Система измерений количества и показателей качества нефти № 552 месторождения «Тевлинско-Русскинское» ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь» (далее -СИКН) предназначена для автоматизированных измерений массы нефти и показателей качества нефти при проведении учетных операций.

Описание средства измерений

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы брутто нефти по результатам измерений:

• - объёма нефти с помощью преобразователей расхода, преобразователей давления и температуры;

• - плотности нефти с помощью поточных преобразователей плотности, преобразователей давления и температуры на месте эксплуатации или в лабораторных условиях.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта, состоящей из средств измерений (далее - СИ) и оборудования серийного отечественного и импортного изготовления. Заводской номер СИКН № 552.

Конструктивно СИКН состоит из:

• - блока измерительных линий (далее - БИЛ), включающих в себя 2 рабочие и 2 резервные измерительные линии;

• - блока измерений показателей качества нефти (далее - БИК);

• - блока трубопоршневой поверочной установки (далее - ТПУ);

• - системы сбора и обработки информации (далее - СОИ);

• - узла подключения передвижной поверочной установки;

• - системы дренажа нефти.

Средства измерений, входящие в состав СИКН, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, приведены в таблице 1.

Общий вид СИКН представлен на рисунках 1 и 2.

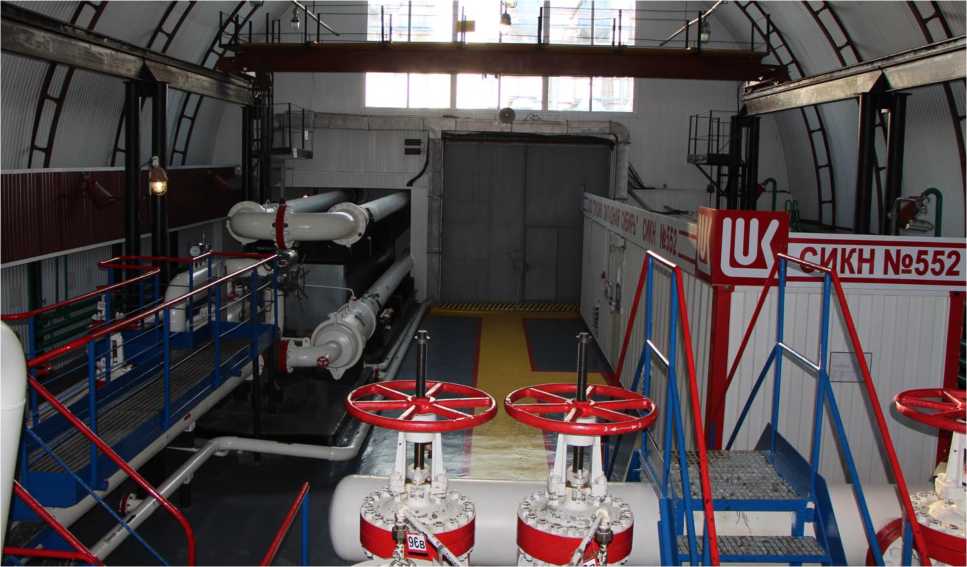

Рисунок 1 - Общий вид СИКН (блок БИЛ)

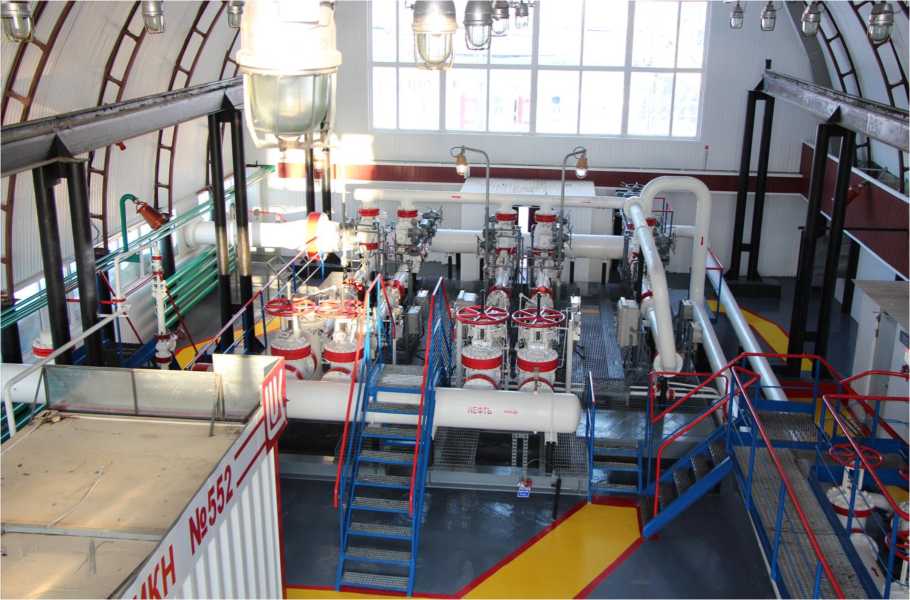

Рисунок 2 - Общий вид СИКН (блоки БИК и ТПУ)

Таблица 1 - Средства измерений, входящие в состав СИКН

В состав СИКН входят показывающие средства измерений давления и температуры, утвержденных типов.

СИКН обеспечивает выполнение следующих функций:

• - автоматическое вычисление массы брутто нефти и массы нетто нефти при вводе показателей качества;

• - автоматическое измерение технологических параметров (температуры и давления) и показателей качества нефти;

• - отображение (индикацию), регистрацию и архивирование результатов измерений;

• - поверку преобразователей расхода на месте эксплуатации без прекращения приемо-сдаточных операций;

- контроль метрологических характеристик преобразователей расхода на месте эксплуатации без прекращения приемо-сдаточных операций;

- отбор объединённой пробы нефти по ГОСТ 2517;

- получение сменных, суточных и месячных отчетов, актов приема-сдачи нефти и журналов регистрации показаний средств измерений с выводом данных на дисплей и печатающее устройство;

- дистанционное управление запорной арматурой;

- контроль герметичности запорной арматуры, влияющей на результат измерения СИКН; -регистрацию и хранение результатов измерений;

-формирование отчетов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

-защиту информации от несанкционированного доступа.

Заводской номер СИКН нанесен типографским способом на информационную табличку в цифровом формате (552), которая устанавливается при входе в помещение, где расположена СИКН.

Общий вид информационной таблички представлен на рисунке 3.

Пломбирование и нанесение знака поверки на СИКН не предусмотрено. Средства измерений, входящие в состав СИКН пломбируются в соответствии с их описаниями типов. Знак поверки наносится на свидетельство о поверке СИКН.

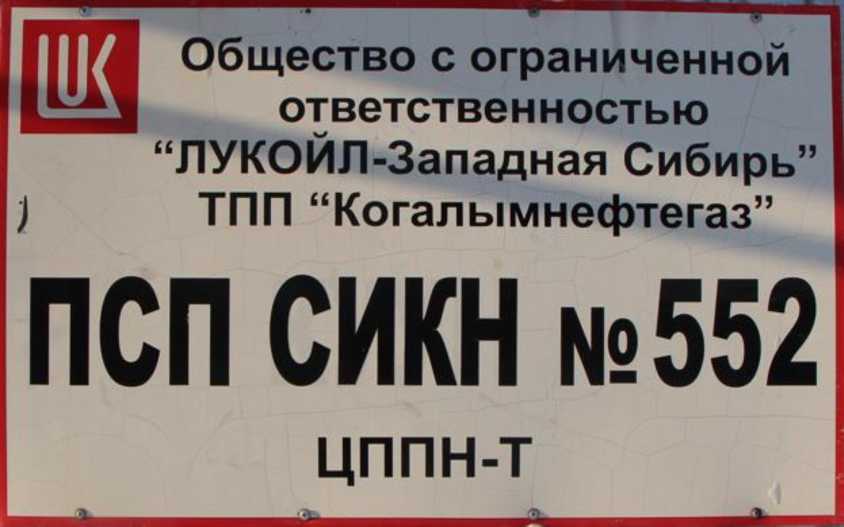

Рисунок 3 - Общий вид маркировочной таблички с заводским номером

Программное обеспечение

СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном рабочем месте на базе персонального компьютера, оснащенного монитором, клавиатурой, печатающим устройством.

ПО АРМ оператора не содержит метрологически значимой части.

Защита ПО от непреднамеренных и преднамеренных изменений, осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Нормирование метрологических характеристик СИКН проведено с учетом того, что программное обеспечение является неотъемлемой частью СИКН.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

аблица 3 - Метрологические характеристики

аблица 4 - Основные технические характеристики системы

аблица 5 - Показатели надежности

наносится на титульные листы паспорта и инструкции по эксплуатации СИКН типографским способом.

Комплектность средства измерений

аблица 6 - Комплектность средства измерений

приведены в Рекомендации «ГСИ. Масса нефти. Методика выполнения измерений системой измерений массы и показателей качества нефти №552 месторождения «Тевлинско-Русскинское» ТПП «Когалымнефтегаз», утвержденной ГНМЦ ФГУП «ВНИИМ им. Д.И. Менделеева» 15. 11.2005 г.

Постановление Правительства РФ от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.1.1)

«Государственная поверочная схема для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости», утвержденная Приказом Росстандарта от 26.09.2022 г. №2356

ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методика (методы) измерений» Изготовитель

«FMC Corporation subsidiary», США

Адрес: Smith Meter Inc», 1602, Wagner Avenue, PO Box 10428, Erie Pennsylvania, 16514 0428

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19 Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.314555
