Приказ Росстандарта №2078 от 26.09.2025

№2078 от 26.09.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 716079
ПРИКАЗ_Об утверждении типов средств измерений (18)
Приказы по основной деятельности по агентству Вн. Приказ № 2078 от 26.09.2025

2025 год
месяц September

3817 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

сентябр5 2025 Г. № 207_

от «__»

Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код

характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код

иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

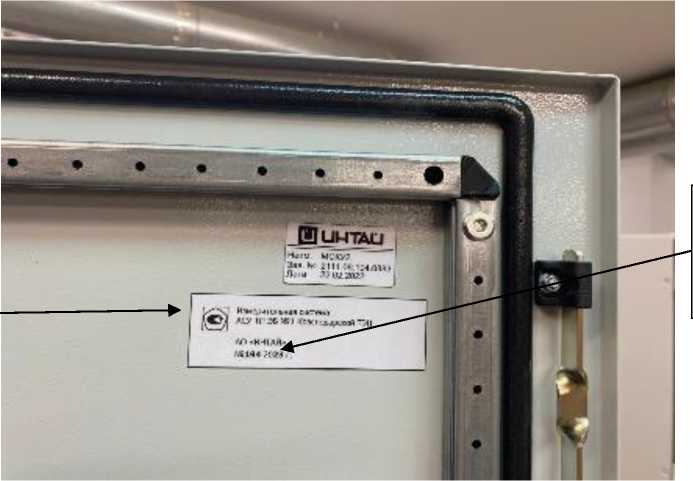

Система измерительная САУ энергоблоком №1 Краснодарской ТЭЦ

Обозначение отсутствует

96507-25

194

Акционерное общество "ИНТАЙ" (АО "ИНТАЙ"), г. Санкт-Петербург ИНН 7806419343

ОС

МП-411

2024 "ГСИ.

Система измерительная САУ энегобло-ком №1 Краснодарской ТЭЦ. Методика поверки"

4 года

Акционерное общество "ИНТАЙ" (АО "ИНТАЙ"), г. Санкт-Петербург ИНН 7806419343

ООО "ПРОММАШ ТЕСТ Метрология", г. Чехов, Московская обл.

19.04.2024

Резервуары стальные вертикальные цилиндрические

РВС-

3000

96508-25

Р104, Р-113

Омский нефтеперерабатывающий завод, г. Омск ИНН

5501041254

Омский нефтеперерабатывающий завод, г. Омск ИНН

5501041254

ОС

ГОСТ 8.570-2000 "ГСИ. Резервуары стальные вертикальные ци-линдриче-ские. Методика по-

5 лет

"Омский завод смазочных материалов" -филиал Общество с ограниченной ответственностью "Газпромнефть

- смазочные материалы"

ФБУ "Омский ЦСМ", г. Омск

21.01.2025

верки"

(Филиал ООО

"Газпром-нефть-СМ" "ОЗСМ"), г. Омск ИНН

7728640182

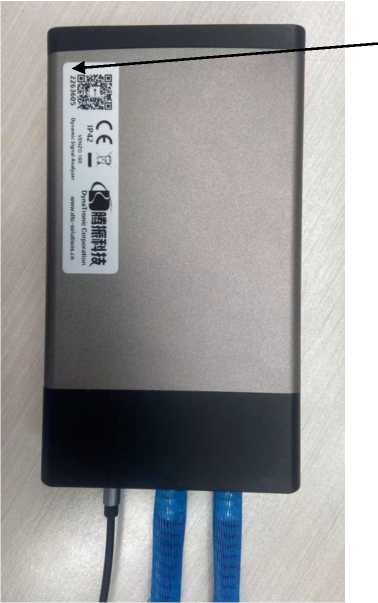

Анализаторы вибрационных, ударных и акустических измерений

Обозна

чение

отсутствует

96509-25

RU-846 зав.№

T24196101, RE-846U зав.№

220748070, Venzo

160 зав.№ 2263605

DynaTronic

Corporation

Ltd., Китай

DynaTronic

Corporation

Ltd., Китай

ОС

РТ-МП-684-2042025 "ГСИ.

Анализаторы виб-рационных, ударных и акустических измерений. Методика поверки"

2 года

Общество с ограниченной ответственностью "АСМ тесты и измерения" (ООО "АСМ тесты и измерения"), г. Москва ИНН 7713284968

ФБУ "НИЦ ПМ - Ростест", г. Москва

28.05.2025

Система измерений количества конденсата газового нестабильного на УКПГ-1 (СИКГК 653-U-800)

Обозначение отсутствует

96510-25

3221-21

Акционерное общество "Научноинженерный центр "ИН-КОМСИ-СТЕМ" (АО НИЦ "ИН-КОМСИ-СТЕМ"), г. Казань ИНН 1660002574

Общество с ограниченной ответственностью "Арктик

СПГ 2" (ООО "Арктик СПГ

2"), г. Новый Уренгой, ЯНАО ИНН 8904075357

ОС

МП 2504/23112292025 "Государствен-ная система обеспечения единства измерений. Система измерений количества конденсата газового нестабильного на УКПГ-1 (СИКГК 653-U-800). Методика поверки"

3 года

Акционерное общество "Научноинженерный центр "ИН-КОМСИ-СТЕМ" (АО НИЦ "ИН-КОМСИ-СТЕМ"), г. Казань ИНН 1660002574

ООО ЦМ "СТП", г. Казань

25.04.2025

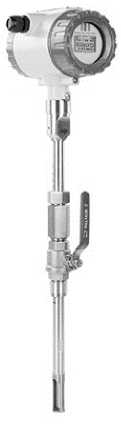

Расходомеры термомассо-

ИЗ-МЕР-

96511-25

модификации ИЗ-

МЕРКОН ТМ 450

Общество с ограниченной

ОС

РТ-МП-

372-208-

4 года

Общество с ограниченной

ФБУ "НИЦ

ПМ - РО-

24.04.2025

вые

КОН ТМ

зав. № 23050804; ИЗМЕРКОН ТМ 470 зав. № 23030303;ИЗМЕРК ОН ТМ 620, зав. № TF4-2412020; ИЗ-МЕРКОН ТМ 635, зав. № TF2-2423001; ИЗМЕР-КОН ТМ 450 зав. № 24122008

ответственностью "Измерение и Контроль" (ООО "Измеркон"), г. Санкт-Петербург ИНН 7810820149;

Производственные площадки: Общество с ограниченной ответственностью "Измерение и Контроль" (ООО "Измеркон"), г. Санкт-Петербург;

"Q&T Instrument Co., Ltd", Китай; "Hefei Comate Intelligent Sensor Co., Ltd", Китай

ответственностью "Измерение и Контроль" (ООО "Измеркон"), г. Санкт-Петербург ИНН 7810820149

2025 "ГСИ. Расходомеры тер-момассо-вые ИЗ-МЕРКОН ТМ. Методика поверки"

ответственностью "Измерение и Контроль" (ООО "Измеркон"), г. Санкт-Петербург ИНН 7810820149

СТЕСТ", г. Москва

Резервуары

горизонтальные стальные подземные

РГС-40-

2400-

1100-А-

СО-У1

96512-25

4254, 4255

Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (ООО "ЗНХО"), г.

Челябинск ИНН

7452069829

Общество с ограниченной ответственностью "Завод Нефтехимического Оборудования" (ООО "ЗНХО"), г.

Челябинск ИНН

7452069829

ОС

ГОСТ 8.346-2000 "ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки"

5 лет

Общество с ограниченной ответственностью Строительная Компания "Перспектива" (ООО СК "Перспектива"), г. Москва ИНН 7723434605

ФБУ "Саратовский ЦСМ им. Б.А. Дубо-викова", г. Саратов

21.05.2025

Анализаторы

INSPIRI

96513-25

Модель INSPIRION

Фирма "Shen-

ОС

МП 119-

1 год

Общество с

УНИИМ - фи-

21.07.2025

общего органического углерода с кондуктометрическим детектированием

ON TOC

TOC 10, сер. №№ TOC2023062001, TO230102001; модель INSPIRION TOC 1000, сер. № TOC2025062001

zhen ION Engineering Technologies LTD",

Китай

zhen ION Engineering Technologies LTD",

Китай

251-2023 "ГСИ. Анализаторы общего органического углерода с кондукто-метрическим де-тектирова-нием INSPIRION TOC. Методика поверки"

ограниченной ответственностью "Шелтек" (ООО "Шел-тек"), г. Москва,

ИНН

7729388842

лиал ФГУП

"ВНИИМ им.

Д.И. Менделеева", г. Екатеринбург

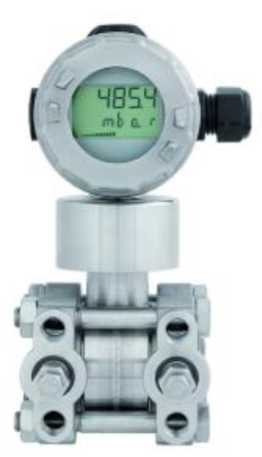

Преобразователи давления измерительные

AIP

96514-25

Модификация: AIP р20 DELTA 403022, зав. № 1525 00; зав. № 1525 002; Модификация: AIP р20 403025, зав. № 1525 003; зав. № 1525 004; зав. № 1525 005

Общество с ограниченной ответственностью "ОЛЛ ИН

ПРОМ" (ООО "ОЛЛ ИН

ПРОМ"), г. Москва ИНН

9709115921

Общество с ограниченной ответственностью "ОЛЛ ИН

ПРОМ" (ООО "ОЛЛ ИН

ПРОМ"), г. Москва ИНН

9709115921

ОС

РТ-МП-939-2022025 "ГСИ. Преобразователи давления измерительные AIP. Методика поверки"

3 года

Общество с ограниченной ответственностью "ОЛЛ ИН ПРОМ" (ООО "ОЛЛ ИН ПРОМ"), г. Москва ИНН 9709115921

ФБУ "НИЦ ПМ - Ростест", г. Москва

28.07.2025

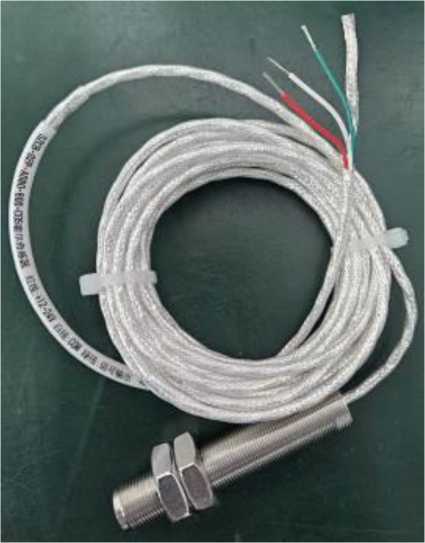

Преобразователи частоты вращения

SZCB

96515-25

SZCB-01-A00-

B080-C00-D03-E00 зав. № 250850,

SZCB-02N-A100-

B00-C05 зав. № 24084

"Wuxi Houde

Automation

Meter Co.,

Ltd.", Китай

"Wuxi Houde Automation Meter Co.,

Ltd.", Китай

ОС

РТ-МП-1118-2042025 "ГСИ. Преобразователи частоты вращения SZCB. Методика поверки"

3 года

"Mambo Technical Service Co., Ltd.", Китай

ФБУ "НИЦ ПМ - Ростест", г. Москва

16.07.2025

10.

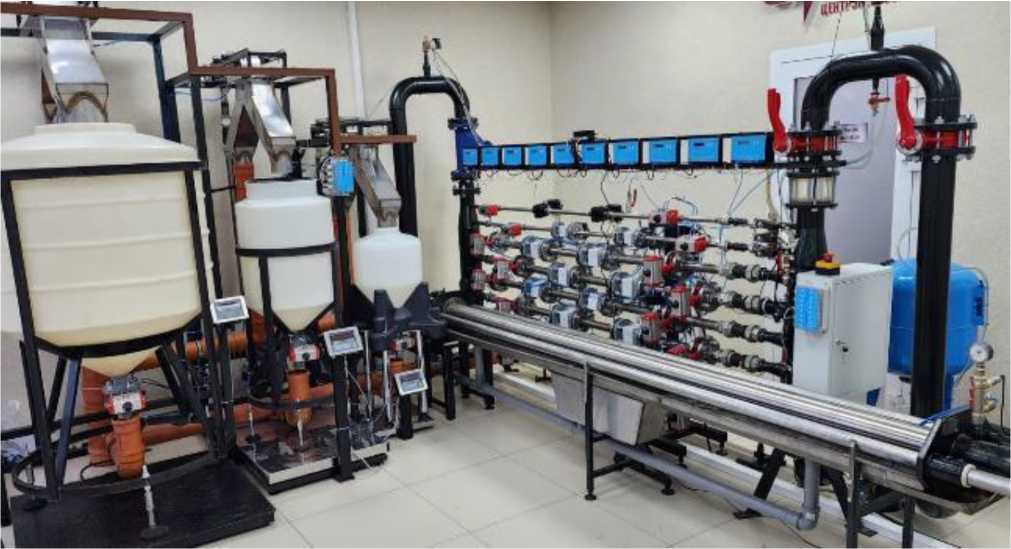

Установки поверочные стационарные

СПРУТ

96516-25

Модификация РВ-

0,01/0,01-360/360

10/100 зав. № 0001

Общество с ограниченной ответственностью "САЯ-

ОС

МП 1648

1-2024 "ГСИ. Установки

1 год

Общество с ограниченной ответственностью "САЯ-

ВНИИР - филиал ФГУП "ВНИИМ им.Д.И.Менде

27.01.2025

НЫ" (ООО "САЯНЫ"), г. Малоярославец, Калужская обл. ИНН

4011031520

НЫ" (ООО "САЯНЫ"), г. Малоярославец, Калужская обл. ИНН

4011031520

поверочные стационарные СПРУТ. Методика поверки"

НЫ" (ООО "САЯНЫ"), г. Малоярославец, Калужская обл. ИНН 4011031520

леева",

г. Казань

11.

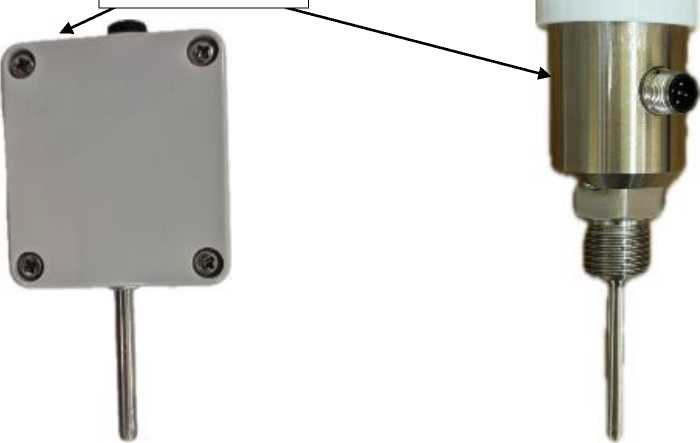

Датчики температуры кварцевые

MultiTer

96517-25

Зав.

№№000010225,

000020225 (модель

MultiTerm -1), зав.

№№000030225,

000040225 (модель

MultiTerm -2), зав.

№№000050225,

000060225 (модель

MultiTerm -3)

Общество с ограниченной ответственностью "Мера-тек" (ООО "Мератек"), г. Москва ИНН 7718289906

ОС

РТ-МП-

716-207

2025 "ГСИ.

Датчики температуры кварцевые MultiTerm. Методика поверки"

5 лет -для датчиков с пределами допус-кае-мой абсолют-ной по-грешности ±0,3 °С и ±0,5 °С; 3 года -для датчиков с пределами допус-кае-мой абсолют-ной по-грешности ±0,1

Общество с ограниченной ответственностью "Мера-тек" (ООО "Мератек"), г. Москва,

ИНН 7718289906

ФБУ "НИЦ ПМ - Ростест", г. Москва

08.08.2025

°С; 1 год -для датчиков с пределами допус-кае-мой абсолют-ной по-грешности ±0,03 °С и ±0,05 °С

12.

Системы измерительно-мониторинговые высо-котемпера-турные

СИМТ-1

96518-25

Исполнение ФАСД.468426.001 зав. № 23001

Акционерное общество "Научно-исследовательский институт телевидения" (АО "НИИ телевидения"), г. Санкт-Петербург ИНН 7802774001

ОС

РТ-МП-

499-2072025 "ГСИ.

Системы измерительно-мониторинговые высоко-температурные

СИМТ-1.

Методика поверки"

1 год

Акционерное общество

"Научно-исследовательский институт телевидения"

(АО "НИИ телевидения"), г. Санкт-Петербург

ИНН 7802774001

ФБУ "НИЦ ПМ - Ростест", г. Москва

29.04.2025

13.

Камеры тепловизионные

Tianbo H

96519-25

мод. H640 зав. №

1445

Компания Zhejiang

Tianbo Cloud

Tech Optoelectronics Co., Ltd., Китай

Компания Zhejiang

Tianbo Cloud

Tech Optoelectronics Co., Ltd., Китай

ОС

РТ-МП-

678-2072025

1 год

Общество с ограниченной ответственностью "ГИТ

Системс" (ООО "ГИТ Системе"),

ФБУ "НИЦ ПМ - Ростест", г. Москва

28.05.2025

г. Москва ИНН

7719478367

14.

Тонометры автоматические медицинские

Marina, в вариантах ис-полне-ния

96520-25

Тонометр автоматический медицинский Marina MED М1 с сер. № 732M23000 000199; тонометр автоматический медицинский Marina MED М2 с сер. № 732M23000 099922; тонометр автоматический медицинский Marina MED М3 с сер. № 732M23000 000470; тонометр автоматический медицинский Marina MED М4 с сер. № 732M23000 000192; тонометр автоматический медицинский Marina MED М5 с сер. № 732V23000 000226; тонометр автоматический медицинский Marina MED PLUSE Р1 с сер. № 702MA23000 005750; тонометр автоматический медицинский Marina MED PLUSE Р2 с сер. № 702MA23000 006059; тонометр автоматический медицинский

Guangdong Genial Technology Co., Ltd., Китай

ОС

Р 1323565.2. 001-2018 "ГСИ. Измерители артериального давления не-инвазивные. Методика поверки"

2 года

Общество с ограниченной ответственностью "МОЛЕ

КУЛА МЕДИ-КАЛ ГРУПП"

(ООО "МО

ЛЕКУЛА МЕ-ДИКАЛ

ГРУПП"),

Ленинградская область,

г. Волхов, ИНН

4727006789

ФБУ "НИЦ ПМ - Ростест", г. Москва

08.07.2025

Marina MED PRO с

сер. № 702LD230000 099964; тонометр автоматический медицинский Marina MED PULSE с сер. № 701C24000 004616

15.

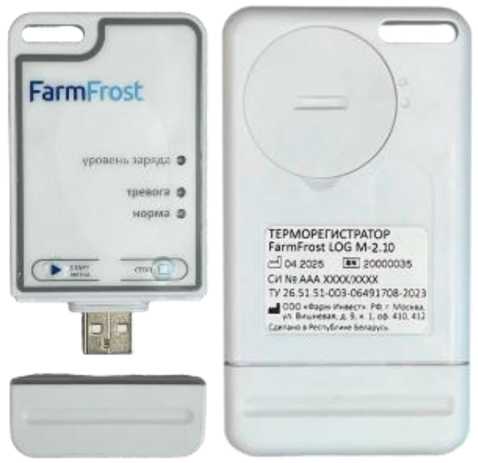

Терморегистраторы электронные многократного применения

FarmFro st LOG M

96521-25

зав. №№ 10000016,

10000017, 10000018, 10000019, 10000020, 10000021, 10000022, 10000023,

10000024, 10000025 (исполнение "FarmFrost LOG M-

1.2"), зав. №№ 10000028, 10000029, 10000030, 10000031, 10000032, 10000033, 10000034, 10000035, 10000036, 10000037

(исполнение "FarmFrost LOG M-

1.3"), зав. №№ 10000045, 10000046, 10000047, 10000048, 10000049, 10000050, 10000051, 10000052,

Общество с ограниченной ответственностью "Фарм-Инвест" (ООО "Фарм-Инвест"), г. Москва ИНН 7733314931 (Производственная площадка: Открытое акционерное общество "ЭНЭФ" (ОАО "ЭНЭФ"), Республика Беларусь)

Общество с ограниченной ответственностью "Фарм-Инвест" (ООО "Фарм-Инвест"), г. Москва ИНН 7733314931

ОС

РТ-МП-

634-2072025 "ГСИ. Терморегистраторы электронные многократного применения FarmFrost LOG M. Методика поверки"

2 года; 1 год (при поверке канала измерений относи-тельной влажности)

Общество с ограниченной ответственностью "Фарм-Инвест" (ООО "Фарм-Инвест"), г. Москва ИНН 7733314931

ФБУ "НИЦ ПМ - Ростест", г. Москва

15.05.2025

10000053, 10000054

(исполнение "FarmFrost LOG M-1.5"), зав. №№ 20000018,

20000019,

20000020,

20000021,

20000022,

20000023,

20000024,

20000025, 20000026, 20000027

(исполнение "FarmFrost LOG M-2.3"), зав. №№ 20000035,

20000036,

20000037,

20000051,

20000039,

20000040,

20000041,

20000042, 20000043, 20000044

(исполнение "FarmFrost LOG M-2.10"), зав. №№ 30000012,

30000014,

30000038,

30000042,

30000044,

30000045,

30000046,

30000049, 30000053, 30000057

(исполнение "FarmFrost LOG M-3.3"), зав. №№ 30000019,

30000021,

30000023,

30000025,

30000027,

30000028,

30000029,

30000031,

30000032, 30000034

(исполнение

"FarmFrost LOG M-

3.10")

16.

Резервуар горизонтальный стальной

Р-50

96522-25

зав. № 3753

Общество с ограниченной ответственностью "Производственная фирма МЗК" (ООО "ПФ МЗК"), Московская область, г.о. Солнечногорск, пгт. По-варово ИНН 5044035923

ОС

МП-0012025 "ГСИ. Резервуар горизонтальный стальной Р50. Методика поверки"

5 лет

Общество с ограниченной ответственностью "АЗС-СЕРВИС-КОМПЛЕКС" (ООО "АЗС-СЕРВИС-КОМПЛЕКС"), г. Ярославль

ИНН 7606063555

ООО "КиПР", Московская область,

г. Долгопрудный

27.06.2025

17.

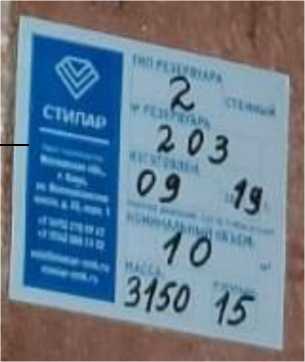

Резервуары стальные горизонтальные ци-линдриче-ские

РГСп

96523-25

РГСп-10 с зав. №№ 200, 203, 204;

РГСп-15 с зав. № 205; РГСп-25 с зав. №№ 211, 213

Общество с ограниченной ответственностью "Стилар"

(ООО "Сти-лар"), г. Ярославль ИНН

7604352745

Общество с ограниченной ответственностью "Стилар" (ООО "Сти-лар"), г. Ярославль ИНН 7604352745

ОС

МП-0022025 "ГСИ. Резервуары стальные горизонтальные цилиндрические РГСп. Методика поверки"

5 лет

Общество с ограниченной ответственностью "АЗС-СЕРВИС-КОМПЛЕКС" (ООО "АЗС-СЕРВИС-КОМПЛЕКС"), г. Ярославль

ИНН 7606063555

ООО "КиПР", Московская область, г. Долгопрудный

27.06.2025

18.

Резервуары стальные горизонтальные ци-

РГСп-4

96524-25

зав. №№ 217, 218

Общество с ограниченной ответственностью "Шторм"

ОС

МП-0032025 "ГСИ. Резервуары стальные

5 лет

Общество с ограниченной ответственностью "АЗС-

ООО "КиПР", Московская область, г. Долгопрудный

27.06.2025

линдриче-

ские

(ООО

"Шторм"), Ростовская область, г. Каменск-Шахтинский ИНН

6147036737

(ООО

"Шторм"), Ростовская область, г. Каменск-Шахтинский ИНН

6147036737

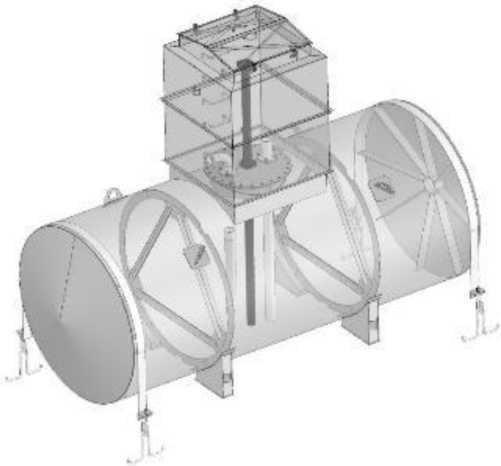

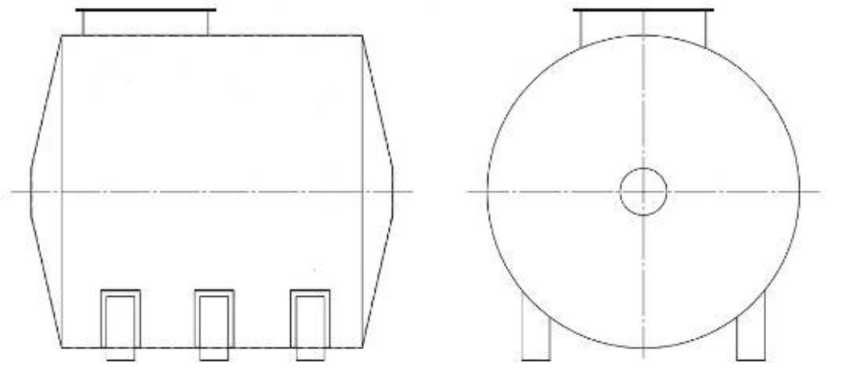

горизонтальные цилиндрические РГСп-4. Методика поверки"

СЕРВИС-

КОМПЛЕКС"

(ООО "АЗС-

СЕРВИС-

КОМПЛЕКС"), г. Ярославль ИНН

7606063555

сентябр>

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

26 сентября 2025 г.

2078

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые к настоящему приказу.

2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

f \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Заместитель руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________-__________________/

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁽⁵ » сентябре 2025 г. № ²⁰⁷⁸

Лист № 1 Регистрационный № 96507-25 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительная САУ энергоблоком №1 Краснодарской ТЭЦ

Назначение средства измерений

Система измерительная САУ энергоблоком №1 Краснодарской ТЭЦ (далее по тексту - система), предназначена для измерений аналоговых сигналов от первичных измерительных преобразователей (сигналы температуры, сигналы давления и перепада давления, уровня, расхода, частоты вращения, электрические сигналы силы постоянного тока, сигналы термопреобразователей сопротивления, сигналы термопар, сигналы частоты, механических, физико-химических величин, с последующим преобразованием результатов измерений в цифровые сигналы.

Описание средства измерений

Принцип действия систем основан на непрерывном измерении, преобразовании и обработке при помощи устройства распределенного ввода-вывода модулей: R500 AI 08 131-000-AAA (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63776-16) модуль аналогового ввода, термосопротивление, термопары, 8 каналов, поканальная гальваническая изоляция, R500 AI 16 011-000-AAA (регистрационный номер 63776-16) модуль аналогового ввода, 0/4-20 мА, 16 каналов, R500-AI-08-041 (регистрационный номер 63776-16) модуль аналогового ввода, 0/4...20 мА, -10/0...+10 В, 8 каналов, поканальная гальваническая изоляция, R500 DA 03 021-000-AAA (регистрационный номер 63776-16) модуль счета импульсов / измерения частоты, 3 канала 1 Гц...500 кГц.

Измерительная система выделяется на функциональном уровне в составе системы автоматизированного управления энергоблоком №1 Краснодарской ТЭЦ и реализует следующие функции:

- непрерывное измерение параметров технологического процесса энергоблока (температуры, давления, перепада давления, уровня, расхода, частоты вращения, силы переменного тока, активной мощности, виброскорости, осевого сдвига, физико-химических величин);
- передача измеренной информации в виде цифрового кода в контроллер САУ ЭБ №1;
- отображение измеренной информации на автоматизированных рабочих местах (далее АРМ) и локальных панелях управления (далее ЛПУ). Количество штук.

Система имеет многоканальную схему построения. Каждый измерительный канал включает в себя преобразователи (нижний/ «полевой» уровень САУ ЭБ / измерительный компонент ИС) и вторичную часть, состоящую из измерительных модулей ввода из состава программно-технического комплекса (средний уровень САУ ЭБ/ измерительный компонент ИС), а также АРМ операторов (верхний уровень САУ ЭБ/ вспомогательный компонент ИС).

Измерительные преобразователи ИК преобразуют значения физических параметров технологического процесса ЭБ №1 в унифицированные электрические сигналы с последующей

Лист № 2 Всего листов 9 передачей их по линиям связи к измерительным модулям ввода из состава программнотехнического комплекса, где происходит аналого-цифровое преобразование и передача в виде цифрового кода в контроллеры ПТК САУ ЭБ №1.

К системе данного типа относится Система измерительная САУ энергоблоком №1 Краснодарской ТЭЦ с заводским номером 194.

В состав системы входят следующие подсистемы:

- СИ САУ паровым котлом Еп-500-13,8-565/560 ГМН.

- СИ САУ ПТУ ПТ-150/160-12,8.

Контроллерный уровень (вычислительный/ комплексный компонент ИС) реализован на базе программно-технического комплекса (далее - ПТК) «AlfaRegul» производства ООО «Прософт-Системы» - программируемых логических контроллерах Regul R500 и лицензионном программном обеспечении верхнего уровня «Альфа-платформа». Контроллеры производят обработку получаемой в виде кода информации, выдают команды управления для автоматизации процессов производства тепловой и электрической энергии, эффективного и безопасного ведения режимов работы теплотехнического оборудования и вспомогательного оборудования энергоблока №1, а также осуществляют обмен информацией с верхним уровнем САУ ЭБ №1.

Система измерительная САУ энергоблоком №1 Краснодарской ТЭЦ реализована на двух контроллерах Regul R500, СИ САУ паровым котлом на 1 контроллере, в составе СИ САУ ПТУ 3 контроллера.

Верхний уровень (вспомогательный компонент ИС) - непосредственно связан с обеспечением человеко-машинного интерфейса. Обеспечивает реализацию функций отображения информации (измерительной, технологической, диагностической и т.п.), дистанционного управления, протоколирования и архивирования, настройки и диагностики оборудования системы, передачи информации во внешние системы.

Содержит следующее оборудование:

Автоматизированные рабочие места (АРМ) оператора и начальника смены, с которых производится контроль и управление технологическим процессом, диагностика состояния системы, просмотр измерительной информации со всех ИК;

Резервированный сервер процесса. Обеспечивает функции сбора и предоставления данных на АРМ оператора, а также выполняет отправку команд управления. Обеспечивает регистрацию, генерацию и сохранение событий, возникающих в ходе технологического процесса;

Архивный сервер, на котором предусмотрено ведение долгосрочного архива значений измерительной информации, технологических параметров и сообщений;

АРМ оператора выполнен на базе системного блока DEPO Race ST518, который отличается высокой производительностью, безопасностью и удобством в обслуживании и использовании.

Все средства измерения (первичные измерительные преобразователи, датчики, модули ввода-вывода, контроллеры, устройства приема-передачи данных), используемые в Системе, включены в Федеральный информационный фонд по обеспечению единства средств измерений (далее - ФИФ ОЕИ) Российской Федерации, прошли поверку и допущены к применению на территории РФ. Состав ПИП системы приведен в таблице 1.

Таблица 1 состав ПИП и датчиков системы измерительной САУ энергоблоком №1

Краснодарской ТЭЦ заводской номер 194

Тип ПИП	Регистраци онный номер в ФИФ ОЕИ	Количест во
1 Преобразователи давления измерительные АИР-20/М2	63044-16	198
2 Преобразователи термоэлектрические Метран-2000	38549-13	26
3 Преобразователи термоэлектрические ТП	80413-20	12
4 Датчики давления Метран-75	48186-11	41
5 Датчики давления Метран-150	32854-13	100
6 Термопреобразователи сопротивления ТСП-1193	56560-14	8
7 Термопреобразователи сопротивления технические ТСТП	57713-19	16
8 Вибропреобразователи ВКТ	93117-24	16
9 Вибропреобразователи пьезоэлектрические с предусилителями ВК-310	85778-22	48
10 Термопреобразователи сопротивления из платины и меди ТС	58808-14	63
11 Термопреобразователи сопротивления ТСМ	50071-12	29
12 Термопреобразователи сопротивления ДТС	28354-14	2
13 Датчики пьезоэлектрические ДПЭ	50585-12	2
14 Преобразователи виброскорости AV02	75727-19	4
15 Термопреобразователи сопротивления ДТС	28354-10	17
16 Датчики температуры ТСПТ	75208-19	20
17 Термопреобразователи сопротивления ТСМ	50071-12	58
18 Преобразователи измерительные Е854В	22144-12	2
19 Преобразователи измерительные переменного тока и напряжения Е854ЭЛ	68159-17	14
20 Преобразователи измерительные многофункциональные MTR-3	55474-13	2
21 Приборы щитовые цифровые электроизмерительные ЩП02	68259-17	3
22 Приборы щитовые цифровые электроизмерительные Щ02	68258-17	1
23 Преобразователи линейных перемещений ПЛП	53393-13	2
24 Датчики вихретоковые ДВТ	50585-12	2
25 Газоанализаторы АКВТ	33444-12	2
26 Расходомеры-счетчики ультразвуковые	58855-20	2
27 Расходомеры 3051SFC	83373-21	1
28 Газоанализатор промвыбросов MGA 12	79813-20	3
29 Газоанализатор ГАММА-100	60152-15	1
30 Вибропреобразователи DVA	69044-17	6
31 Анализаторы жидкости промышленные «КВАРЦ-2»	58855-20	1
32 Преобразователи измерительные многофункциональные MTR-4	83373-21	1

Заводской номер системы, состоящий из арабских цифр, и знак утверждения типа наносится на маркировочную табличку методом лазерной гравировки. Общий вид энергоблока приведен на рисунке 1. Место нанесения знака утверждения типа и заводского номера приведены на рисунке 2.

Конструкция и условия эксплуатации не предусматривают нанесение знака поверки непосредственно на составные части системы.

Защита от несанкционированного доступа обеспечивается закрыванием шкафа на специализированные встроенные замки. Пломбирование не предусмотрено.

Приказ Росстандарта №2078 от 26.09.2025, https://oei-analitika.ru

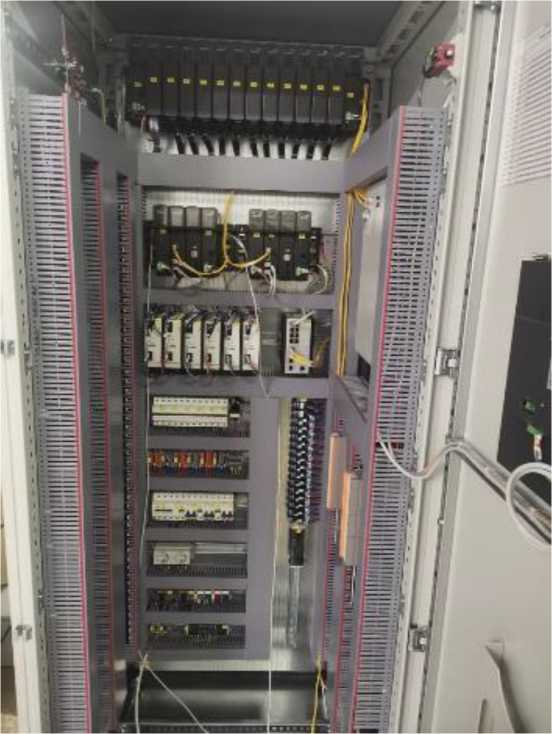

Рисунок 1 - Внешний вид шкафа системы

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

Программное обеспечение

Метрологически значимым для системы является программное обеспечение, загружаемое в производственном цикле на заводе-изготовителе в постоянную (энергонезависимую) память средств измерений утвержденных типов (встроенное ПО), являющихся компонентами измерительных каналов, в процессе эксплуатации изменению не подлежит и защищено от несанкционированного доступа. Конфигурация (настройка) измерительных модулей аналогового ввода на источник сигнала (ПИП) для каждого ИК производится с помощью инженерной станции с установленным специализированным ПО Epsilon LD версии не ниже 1.6.14.0 и предусматривает запрет несанкционированного изменения настроек в процессе эксплуатации.

Метрологические характеристики ИК ИС, указанные в таблице 2, нормированы с учетом встроенного ПО компонентов ИК.

Остальной комплект ПО, используемый в системе, служит для обеспечения общего функционирования, конфигурирования системы, настроек отображения результатов выполненных измерений на мониторах АРМ и ЛПУ в графическом и цифровом виде, архивирования и просмотра результатов ранее выполненных измерений, сравнения измеренных показателей с заданными технологическими уставками, реализации алгоритмов программнологического управления технологическим оборудованием ЭБ №1 и не оказывает влияния на метрологические характеристики системы.

Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

Методы, используемые для защиты ПО системы:

- механические (закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе к оборудованию);

- конструктивные (размещение ПО в энергонезависимой памяти, необходимость применения специальных технических и программных средств для любой переконфигурации, модификации и внесения изменений);

- программные (введение логина и пароля для получения различных уровней доступа к установленным параметрам и программным компонентам, контроль идентификационных данных ПО, ведения доступного только для чтения журнала событий).

Идентификационные данные внешнего ПО системы приведены в таблице 2.

Таблица 2 - Идентификационные данные внешнего ПО системы

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	AlphaServer
Номер версии (идентификационный номер) ПО	6.0.22
Цифровой идентификатор ПО	-

Уровень защиты ПО системы «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики вторичной части ИК ИС

Тип модуля ввода	Тип входного сигнала	Диапазон измерений	Пределы допускаемой основной приведенной к диапазону измерений погрешности	Количество ИК
	RTD (PT100)	от -50 до 200 °C	±0,2%	11
	RTD (PT100)	от -30 до 200 °C	±0,21%	24
	RTD (PT100)	от 0 до 100 °C	±0,5%	2
	RTD (PT100)	от 0 до 120 °C	±0,416%	6
	RTD (PT100)	от 0 до 150 °C	±0,33%	10
	RTD (PT100)	от 0 до 200 °C	±0,25%	16
	RTD (100П)	от -50 до 200 °C	±0,2%	2
R500 AI 08 131-	RTD (100П)	от 0 до 100 °C	±0,5%	3
000-AAA	RTD (100П)	от 0 до 120 °C	±0,416%	6
Модуль	RTD (100П)	от 0 до 150 °C	±0,33%	1
аналогового	RTD (100П)	от 0 до 200 °C	±0,25%	1
ввода,	RTD (100П)	от 0 до 500 °C	±0,1%	3
термосопротивлен	RTD (50М)	от 0 до 100 °C	±0,5%	6
ие, термопары, 8	RTD (50М)	от 0 до 120 °C	±0,416%	10
каналов,	RTD (50М) 3п	от 0 до 120 °C	±0,58%	48
поканальная	RTD (50М)	от -50 до 150 °C	±0,2%	8
гальваническая	RTD (50М)	от 0 до 150 °C	±0,33%	11
изоляция	RTD (50М)	от 0 до 200 °C	±0,25%	12
	RTD (50М)	от -50 до 200 °C	±0,2%	14
	RTD (50М)	от -60 до 200 °C	±0,192%	8
	RTD (CU50)	от 0 до 100 °C	±0,5%	2
	RTD (CU50)	от 0 до 120 °C	±0,416%	10
	RTD (CU50)	от 0 до 200 °C	±0,25%	16
	ТХА (К)	от 0 до 650 °C	±0,3846%	9
	ТХА (к)	от 0 до 700 °C	±0,357%	12
R500 AI 16 011-
000-AAA Модуль	(4-20) мА		±0,1 %	442
аналогового	(4-20) мА		±0,1 %
ввода, 0/4-20 мА,
16 каналов
R500-AI-08-041
Модуль
аналогового
ввода, 0/4...20 мА, -10/0...+10 В,	(4-20) мА		±0,025 %	10
8 каналов,
поканальная
гальваническая
изоляция

Продолжение таблицы 3

Тип модуля ввода

Тип входного сигнала

Диапазон измерений

Пределы допускаемой основной приведенной к диапазону измерений погрешности

Количество ИК

R500 DA 03 021-000-AAA

Модуль счета импульсов / измерения частоты, 3 канала

1 Гц...500 кГц

Имп.

от 0 до 3500 об/мин

±1,4 %

Таблица 4 -Технические характеристики системы

Наименование характеристики	Значение
Количество ИК (включая резервные)	850
Параметры электрического питания: - напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1
Условия эксплуатации: а) температура окружающей среды, °С: - в месте установки вторичной части ИК	от +15 до +25
- в местах установки первичных ИП ИК	от - 30 до +50
б) относительная влажность, %:	до 90
в) атмосферное давление, кПа	от 84,0 до 106,7
Примечание - ИП, эксплуатация которых в указанных диапазонах температуры
окружающей среды и относительной влажности не допускается, эксплуатируются при
температуре окружающей среды и относительной влажности, указанных в технической
документации на данные ИП.

Таблица 5 - Показатели надежности

Наименование параметра	Значение
Средняя наработка на отказ, ч	100000
Средний срок службы, лет	20

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность системы представлена в таблице 6.

Таблица 6 - Комплектность системы

Наименование	Обозначение	Количество, шт./экз.
Система измерительная САУ энергоблоком №1 Краснодарской ТЭЦ	-	1
Формуляр	ТЕВН-21-06-194.ФО	1
Инструкция по эксплуатации, техническому обслуживанию и ремонту	ТЕВН-21-06-194.ИЭ	1

Сведения о методиках (методах) измерений

приведены в разделе 1.2 «Состав системы» в инструкции по эксплуатации, техническому обслуживанию и ремонту ТЕВН-21-06-194.ИЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».

Правообладатель

Акционерное общество «ИНТАЙ»

(АО «ИНТАЙ»)

Юридический адрес: г. Санкт-Петербург, пр. Шаумяна, д. 8,к. 1, лит. Ю, офис 315 (БЦ ИСТЕН)

ИНН: 7806419343

E-mail: info@intay.ru

Web-сайт: https://intay.ru/

Изготовитель

Акционерное общество «ИНТАЙ»

(АО «ИНТАЙ»)

Адрес: г. Санкт-Петербург, пр. Шаумяна, д. 8,к. 1, лит. Ю, офис 315 (БЦ ИСТЕН)

ИНН: 7806419343

E-mail: info@intay.ru

Web-сайт: https://intay.ru/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Россия, Московская область, г. Чехов, Симферопольское шоссе, д. 2

Тел.: +7 (495) 108 69 50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314164

Лист № 1 Регистрационный № 96508-25 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-3000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерений объема при приемке, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до произвольного уровня, соответствующего определенному объему, приведенному в градуировочных таблицах резервуаров.

Резервуары представляют собой вертикально установленные стальные сосуды цилиндрической формы, оснащенные люками и патрубками, с днищем и стационарной крышей. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводские номера в виде буквенно-цифровых обозначений, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены аэрографическим способом на цилиндрические стенки резервуаров.

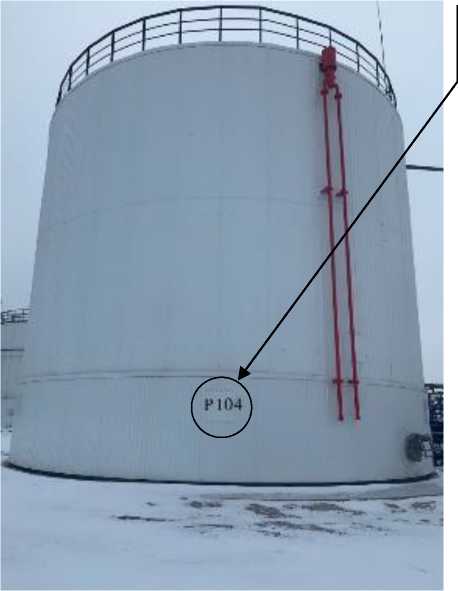

Резервуары с заводскими номерами Р104, Р-113 расположены на территории резервуарного парка «Омского завода смазочных материалов» - филиала ООО «Газпромнефть-СМ» по адресу 644040, Омская обл., г. Омск, ул. Губкина, д. 1.

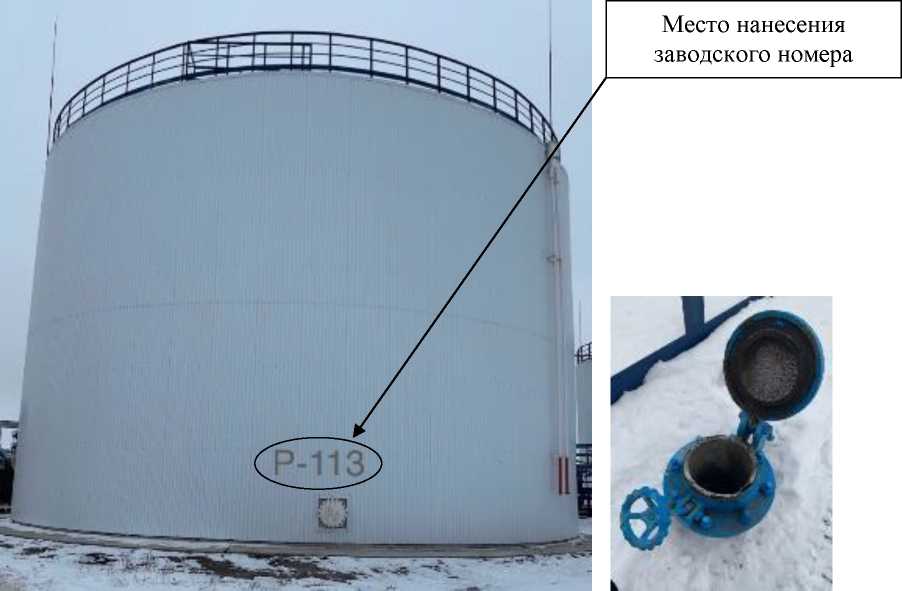

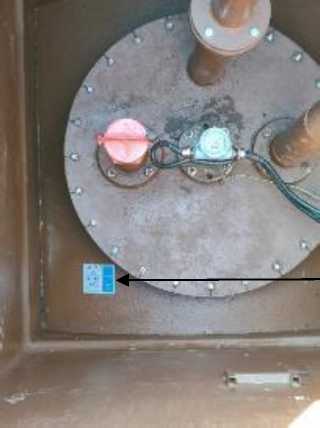

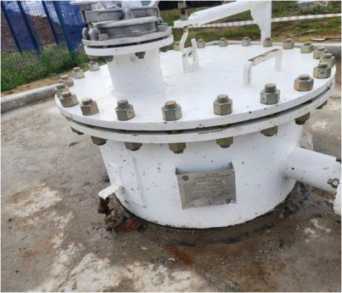

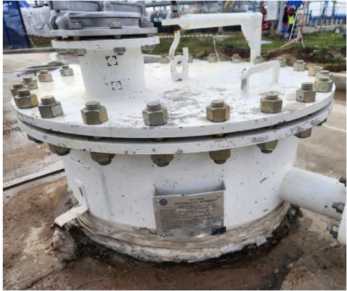

Общий вид резервуаров и замерных люков представлен на рисунках 1, 2.

Нанесение знака поверки на резервуары не предусмотрено. Пломбирование резервуаров не предусмотрено.

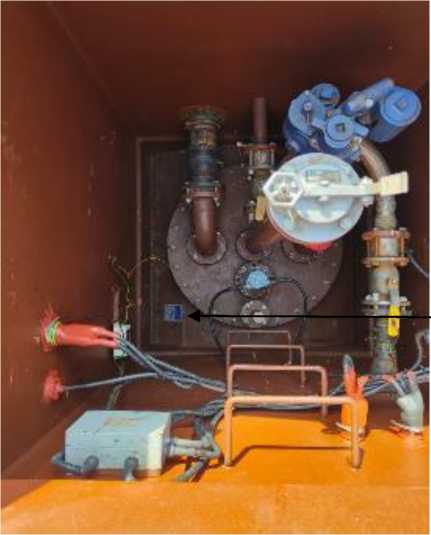

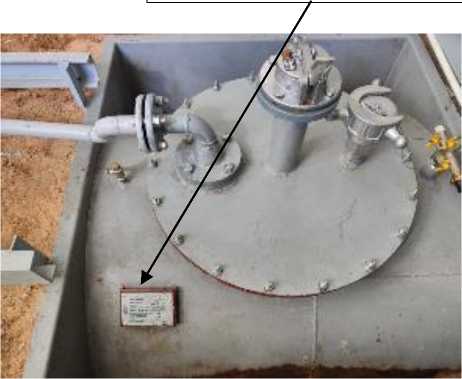

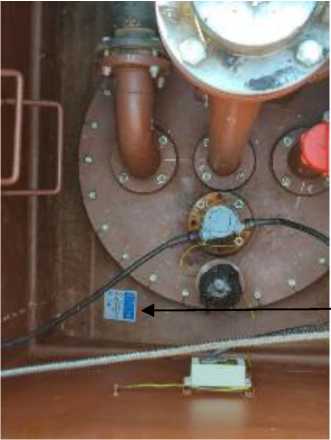

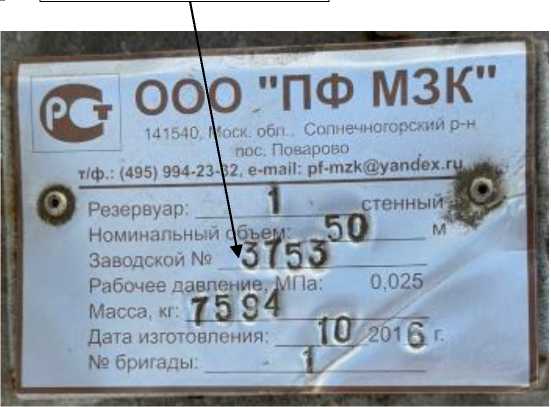

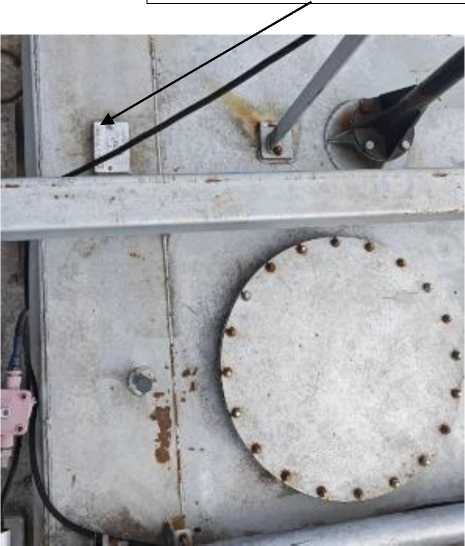

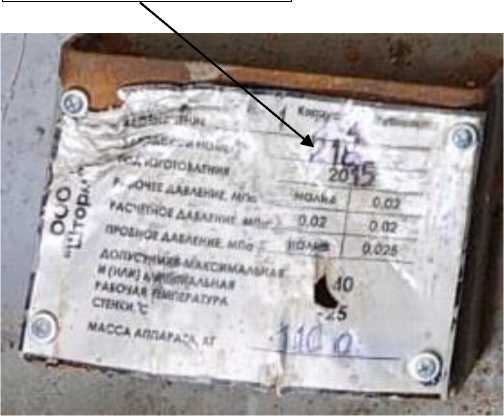

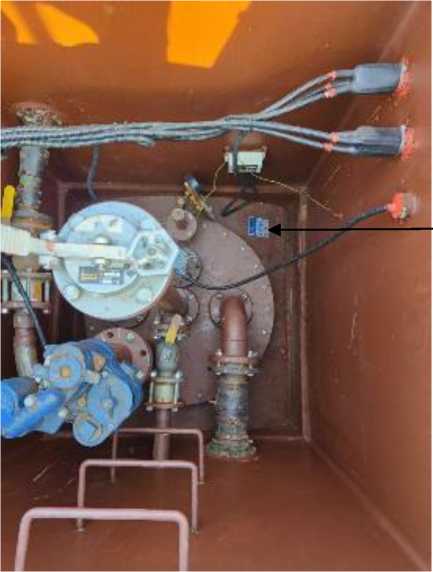

Место нанесения заводского номера

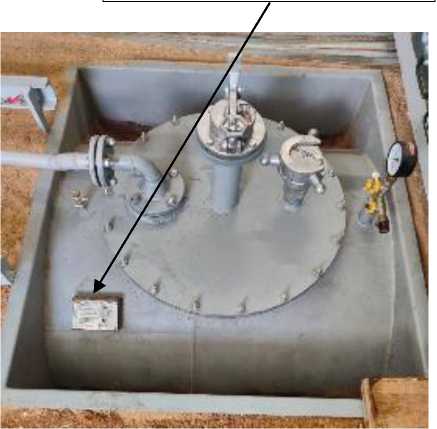

Рисунок 2- Общий вид резервуара с заводским номером Р-113 и его замерного люка

Рисунок 1- Общий вид резервуара с заводским номером Р104 и его замерного люка

Метрологические и технические характеристики

Таблица 1- Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м³

Пределы допускаемой относительной погрешности определения

3000

вместимости (геометрический метод), %

± 0,20

Таблица 2- Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +50

Т аб ли ца 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на паспорт резервуаров типографским способом.

Комплектность средства измерений

Таблица 4- Комплектность средства измерений

Наименование Обозначение	Количество
Резервуар стальной вертикальный цилиндрический РВС-3000	1 шт.
Паспорт —	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 «Устройство и принцип работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Омский нефтеперерабатывающий завод

Юридический адрес: 644040, Омская обл., г. Омск, пр. Губкина, д. 1

ИНН 5501041254

Изготовитель

Омский нефтеперерабатывающий завод

Адрес: 644040, Омская обл., г. Омск, пр. Губкина, д. 1

ИНН 5501041254

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311670

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 2_» » сентябре 2025 г. № 2078

Лист № 1 Регистрационный № 96509-25 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы вибрационных, ударных и акустических измерений

Назначение средства измерений

Анализаторы вибрационных, ударных и акустических измерений (далее - анализаторы) предназначены для измерений виброакустических величин (виброускорения, виброскорости, виброперемещения, ударного ускорения и звукового давления).

Описание средства измерений

Принцип работы анализаторов основан на осуществлении непрерывного приема, усиления и преобразования аналоговых сигналов от первичных преобразователей, записи полученных сигналов и обмене информацией с персональным компьютером.

Анализаторы выпускаются в следующих модификациях: RU-846, RE-846U и Venzo 160, которые отличаются измерительными модулями и их наличием, а также вариантом исполнения корпуса.

Анализаторы вибрационных, ударных и акустических измерений модификации RU-846 имеют компактную модульную конструкцию, состоящую из модуля управления, модуля связи, измерительных модулей и модуля питания. Измерительные модули могут быть двух типов: модули IEPE для подключения первичных преобразователей со встроенным согласующим усилителем и модули Charge для подключения первичных преобразователей с выходом по заряду.

Анализаторы вибрационных, ударных и акустических измерений модификации RE-846U представляют собой промышленную версию анализаторов модульной конструкции, состоящего из встроенного промышленного компьютера, накопителя памяти, интерфейсов связи, блока питания, модуля генератора, измерительных модулей DAQ и/или модулей тахометра.

Анализаторы вибрационных, ударных и акустических измерений модификации Venzo 160 представляют собой портативный анализатор с шестью входными измерительными каналами, двумя выходными каналами и питанием через интерфейс USB.

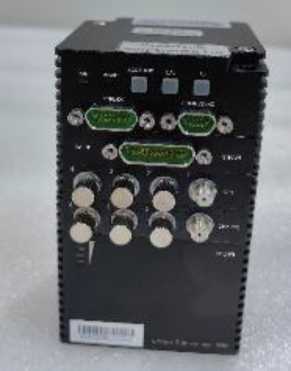

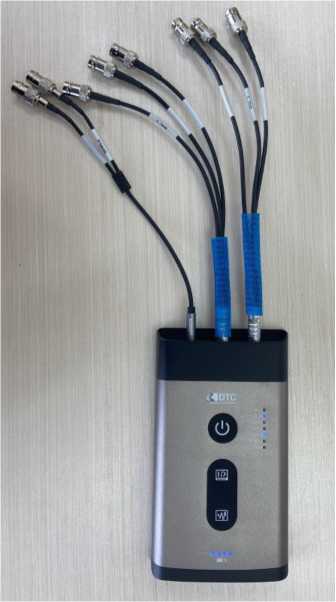

Общий вид анализаторов вибрационных, ударных и акустических измерений модификации RE-846U и место нанесения серийного номера представлены на рисунке 1. Общий вид анализаторов вибрационных, ударных и акустических измерений модификации RU-846 и место нанесения серийного номера представлены на рисунке 2. Общий вид анализаторов вибрационных, ударных и акустических измерений модификации Venzo 160 и место нанесения серийного номера представлены на рисунке 3.

Опломбирование анализаторов не предусмотрено. Нанесение знака поверки на анализаторы не предусмотрено. Серийный номер в цифро-буквенном или числовом формате наносится на корпус анализаторов методом гравировки или наклейки.

PVMJI

LAU

Slindird^uqwi Dili A::ji5itoi Systerl

,, ■” ¹ •-■'

>'■

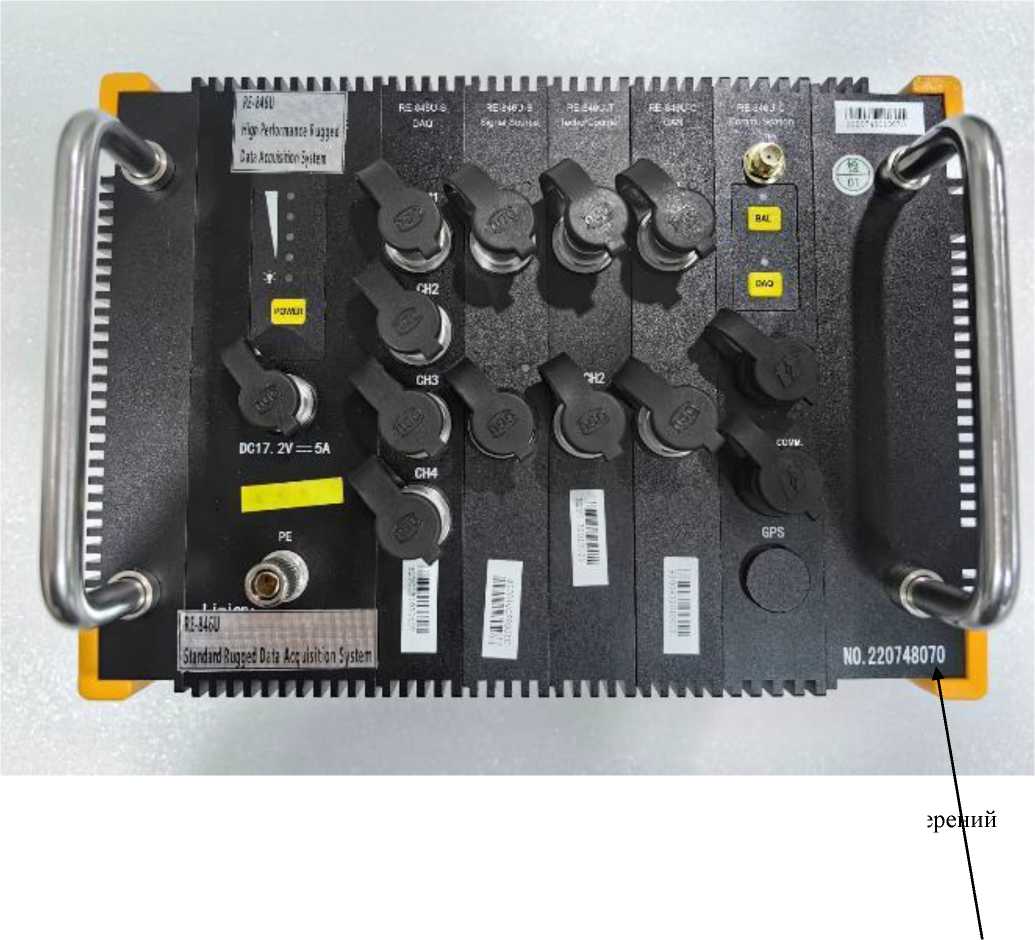

Общий вид анализаторов вибрационных, ударных и акустических измере

модификации RE-846U

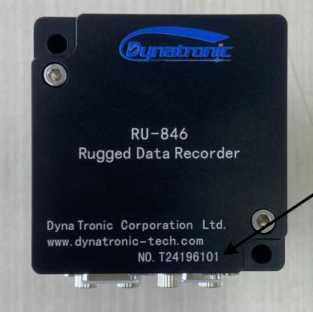

Рисунок 1 -

Место нанесения

серийного номера

Рисунок 2 - Общий вид анализаторов вибрационных, ударных и акустических измерений модификации RU-846

Рисунок 3 - Общий вид анализаторов вибрационных, ударных и акустических измерений

модификации Venzo 160

Место нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) служит для передачи, обработки, визуализации и хранения измерительной информации. Анализаторы имеют встроенное и внешнее ПО. Встроенное ПО представляет собой микропрограммы, предназначенные для обеспечения функционирования измерительных каналов анализаторов, управления настройками, преобразования сигналов и обмена данными и является метрологически значимым. Встроенное программное обеспечение устанавливается при производстве, конструкция анализаторов исключает возможность несанкционированного влияния.

Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки анализаторов, регистрировать и сохранять результаты измерений и не является метрологически значимым.

Защита внешнего ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализаторов и процессом измерений. Защита внешнего ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные внешнего программного обеспечения модификаций

RU-846, RE-846U

Идентификационные данные (признаки)	Значение
Для модификаций RU-846, RE-846U
Идентификационное наименование ПО	Dynatronic Software
Номер версии ПО	6.24.2.27 и выше

Таблица 2 - Идентификационные данные внешнего программного обеспечения модификации

Venzo 160

Идентификационные данные (признаки)	Значение
Для модификации Venzo 160
Идентификационное наименование ПО	SigAnalyzer
Номер версии ПО	1.0.9 и выше

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики анализатор модификации RU-846

Наименование характеристики	Значение
Модуль IEPE
Количество измерительных каналов	4
Диапазон измерений амплитудного значения напряжения переменного тока, мВ	от 1 до 5000
Диапазон рабочих частот, Гц - в режиме DC	от 0,1 до 20000
- в режимах AC и IEPE	от 2 до 20000
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с^-2), м/с²	от 0,1 до 500
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с^-1), мм/с	от 0,1 до 500
Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм	от 1 до 5000
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в диапазоне рабочих частот, %	±5
Диапазон измерений звукового давления при коэффициенте	от 0,02 до 100
преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа)	(от 60 до 134)
Пределы допускаемой относительной погрешности измерений звукового давления в диапазоне рабочих частот от 2 до 20000 Гц, дБ	±0,5
Диапазон измерений ударного ускорения при коэффициенте преобразования 0,1 мВ/(м^с^-2), м/с²	от 10 до 50000
Длительность ударного импульса, мс	от 0,02 до 100
Пределы допускаемой относительной погрешности измерений ударного ускорения, %	±5
Модуль Charge
Количество измерительных каналов	4
Диапазоны входного заряда, пКл - Charge-L	±5000
- Charge-H	±50000
Диапазоны измерений виброускорения при коэффициенте преобразования 1 пКл/(м^с^-2), м/с² - Charge-L	от 1 до 5000
- Charge-H	от 10 до 50000
Диапазон рабочих частот, Гц	от 2 до 20000
Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне рабочих частот, %	±5

Таблица 4 - Метрологические характеристики анализатор модификации RE-846U

Наименование характеристики	Значение
Модуль DAQ
Количество измерительных каналов	4
Диапазон измерений амплитудного значения напряжения переменного тока, мВ	от 1 до 10000
Диапазон рабочих частот, Гц - в режиме DC	от 0,1 до 80000
- в режимах AC и IEPE	от 0,5 до 80000
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с^-2), м/с²	от 0,1 до 1000
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с^-1), мм/с	от 0,1 до 1000
Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм	от 1 до 10000
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в диапазоне рабочих частот, %	±5
Диапазон измерений звукового давления при коэффициенте	от 0,02 до 200
преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа)	(от 60 до 140)
Пределы допускаемой относительной погрешности измерений звукового давления в диапазоне рабочих частот от 0,5 до 80000 Гц, дБ	±0,5
Диапазон измерений ударного ускорения при коэффициенте преобразования 0,1 мВ/(м^с^-2), м/с²	от 10 до 100000
Длительность ударного импульса, мс	от 0,02 до 100
Пределы допускаемой относительной погрешности измерений ударного ускорения, %	±5
Модуль тахометра
Количество измерительных каналов	2
Диапазон измерений частоты вращения, об/мин	от 30 до 240000
Пределы допускаемой относительной погрешности измерений частоты вращения, %	±0,05
Модуль генератора (Signal source)
Количество измерительных каналов	2
Диапазон воспроизведения напряжения переменного тока, В	±10
Диапазон рабочих частот, Гц	от 0,1 до 20000
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В	±(0,0002+0,01-U)

Таблица 5 - Метрологические характеристики анализатор модификации Venzo 160

Наименование характеристики	Значение
Измерительные канал
Количество измерительных каналов	6
Диапазон измерений амплитудного значения напряжения переменного тока, мВ	от 1 до 10000
Диапазон рабочих частот, Гц - в режиме DC	от 0,1 до 80000
- в режимах AC и IEPE	от 1 до 80000
Диапазон измерений виброускорения при коэффициенте преобразования 10 мВ/(м^с^-2), м/с²	от 0,1 до 1000
Диапазон измерений виброскорости при коэффициенте преобразования 10 мВ/(мм^с^-1), мм/с	от 0,1 до 1000
Диапазон измерений виброперемещения при коэффициенте преобразования 1 мВ/мкм, мкм	от 1 до 10000
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока в диапазоне рабочих частот, %	±5
Диапазон измерений звукового давления при коэффициенте	от 0,02 до 200
преобразования 50 мВ/Па, Па (дБ отн. 20 мкПа)	(от 60 до 140)
Пределы допускаемой относительной погрешности измерений звукового давления в диапазоне частот от 1 до 80000 Гц, дБ	±0,5
Диапазон измерений ударного ускорения при коэффициенте преобразования 0,1 мВ/(м^с^-2), м/с²	от 10 до 100000
Длительность ударного импульса, мс	от 0,02 до 100
Пределы допускаемой относительной погрешности измерений ударного ускорения, %	±5
Выходные каналы
Количество выходных каналов	2
Диапазон воспроизведения напряжения переменного тока, В	±10
Диапазон рабочих частот, Гц	от 10 до 20000
Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В	±(0,0002+0,01-U)

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С: - RU-846	от -30 до +60
- RE-846U, Venzo 160	от -20 до +60
Габаритные размеры (длина^хширина^хвысота), мм, не более: - RU-846	55x62x82
- RE-846U	290x150x200
- Venzo 160	163x93x24
Масса, кг, не более: - RU-846	0,35
- RE-846U	8,5
- Venzo 160	0,5

Знак утверждения типа наносится на руководство по эксплуатации методом наклейки или печати.

Комплектность средства измерений

аблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализаторы вибрационных, ударных и акустических измерений		1 шт.
Руководство по эксплуатации		1 экз.
Флэш-накопитель с программным обеспечением		1 шт.*
* поставляется по заказу

Сведения о методиках (методах) измерений

приведены в разделе 5 «Измерение» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация изготовителя.

Правообладатель

DynaTronic Corporation Ltd., Китай

Адрес: Rm. 19C, Lockhart Ctr., 301-307 Lockhart Rd., Wan Chai, Hong Kong

Изготовитель

DynaTronic Corporation Ltd., Китай

Адрес: Rm. 19C, Lockhart Ctr., 301-307 Lockhart Rd., Wan Chai, Hong Kong

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, пр-кт Нахимовский, д. 31

Адрес осуществления деятельности: г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс +7 (495) 437-56-66

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

26 сентябр; лг 2071

от «____»________ 2025 г. №____

Лист № 1

Регистрационный № 96510-25 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества конденсата газового нестабильного на УКПГ-1 (СИКГК 653-U-800)

Назначение средства измерений

Система измерений количества конденсата газового нестабильного на УКПГ-1 (СИКГК 653-U-800) (далее - СИКГК) предназначена для измерений массы конденсата газового нестабильного.

Описание средства измерений

Принцип действия СИКГК основан на прямом методе динамических измерений массы брутто конденсата газового нестабильного по результатам измерений массового расхода конденсата газового нестабильного.

К настоящему типу средства измерений относится СИКГК с заводским номером 3221-21.

В состав основного оборудования СИКГК входят:

- входной и выходной коллекторы;
- блок измерительных линий (далее - БИЛ): одна рабочая измерительная линия (далее - ИЛ) DN 200, одна контрольно-резервная ИЛ DN 200, входной и выходной коллекторы DN 100 и линии подключения к передвижному блоку рабочего эталона расхода DN 100;
- система ручного пробоотбора;
- система обработки информации (далее - СОИ).

Автоматизированное рабочее место оператора (далее - АРМ оператора) входит в состав СОИ.

В состав СИКГК входят следующие средства измерений:

- расходомеры массовые Promass (модификации Promas 300) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 68358-17), первичные преобразователи Promass F (далее - ПР);
- преобразователи давления измерительные 3051 (регистрационный номер 14061-15);
- датчики температуры Rosemount 3144P (регистрационный номер 63889-16);
- комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13), модификация ИнКС.425210.003, исполнение К1 (далее - ИВК);
- преобразователи измерительные серии IMX (регистрационный номер 77698-20), исполнение IMX12-AI.

СИКГК выполняет следующие основные функции:

- измерение в автоматическом режиме массового расхода конденсата газового нестабильного по каждой ИЛ и БИЛ в целом;
- измерение в автоматическом режиме, индикацию, регистрацию и сигнализацию предельных значений избыточного давления конденсата газового нестабильного на каждой ИЛ;
- измерение в автоматическом режиме, индикацию, регистрацию и сигнализацию предельных значений температуры конденсата газового нестабильного на каждой ИЛ;
- измерение в автоматическом режиме, индикацию и сигнализацию предельных значений перепада давления конденсата газового нестабильного на фильтрах ИЛ;
- диагностику работоспособности измерительных каналов СИКГК;
- управление работой СИКГК;
- отбор проб конденсата газового нестабильного в соответствии с требованиями ГОСТ Р 55609-2013;
- формирование, выдачу и архивирование отчетов о результатах измерений и учета конденсата газового нестабильного;
- визуальный контроль температуры и давления конденсата газового нестабильного по месту;
- ручной отбор точечной пробы конденсата газового нестабильного;
- автоматизированное управление ИЛ;
- визуальный и дистанционный контроль герметичности запорной арматуры БИЛ, через которую недопустимы протечки;
- возможность выполнения контроля метрологических характеристик и поверки рабочего и контрольно-резервного ПР при помощи поверочной установки без нарушения процесса измерений;
- автоматический контроль и оповещение о пожаре, автоматическое отключение силового оборудования СИКГК при пожаре;
- автоматический контроль и индикацию на панели оператора несанкционированного доступа в блок-бокс СИКГК;
- защиту системной информации от несанкционированного доступа программными средствами (введением паролей доступа) и механическим опломбированием соответствующих конструктивов и блоков;
- хранение и отображение на панели оператора измеренных и расчетных значений контролируемых параметров;
- сохранение накопленных данных и значений коэффициентов, параметров, вводимых вручную, при отсутствии питания более 2-х часов при авариях в системе;
- ведение и архивирование журнала событий системы (переключения, аварийные сигналы, сообщения об ошибках и отказах системы и ее элементов), журнала оператора, актов приема-сдачи газа.

Заводской номер СИКГК 3221-21 в виде цифрового обозначения наносится методом лазерной гравировки на маркировочную табличку, закрепленную на блок-боксе СИКГК, а также типографским способом на титульный лист паспорта.

Пломбирование СИКГК не предусмотрено. Пломбирование средств измерений, входящих в состав СИКГК, выполняется в соответствии с утвержденным типом этих средств измерений.

Возможность нанесения знака поверки непосредственно на СИКГК отсутствует.

Программное обеспечение

СИКГК имеет программное обеспечение (далее - ПО), реализованное поэлементно в ИВК и на АРМ оператора.

Защита ПО СИКГК от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации, защиты от несанкционированного доступа.

ПО СИКГК защищено системой идентификации пользователя от несанкционированного доступа, изменения алгоритмов и установленных параметров.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО СИКГК приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО СИКГК, реализованного в ИВК

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Abak.bex
Номер версии (идентификационный номер) ПО	1.0
Цифровой идентификатор ПО (CRC32)	4069091340

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений массового расхода конденсата газового нестабильного, т/ч	от 13 до 130
Пределы допускаемой относительной погрешности измерений массы конденсата газового нестабильного, %	±0,35

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	конденсат газовый нестабильный
Температура измеряемой среды, °С	от -15 до 0
Избыточное давление измеряемой среды, МПа	от 4,0 до 4,6
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	230+₅⁵о%%/400+₅⁵о%% (трехфазное) 50±1
Условия эксплуатации: - температура окружающей среды в месте установки средств измерений, входящих в состав СИКГК, °С - относительная влажность (без конденсации), % - атмосферное давление, кПа	от +15 до +25 от 30 до 80 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность СИКГК

Наименование	Обозначение	Количество
Система измерений количества конденсата газового нестабильного на УКПГ-1 (СИКГК 653-U-800)	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Инструкция. Государственная система обеспечения единства измерений. Масса конденсата газового нестабильного. Методика измерений системой измерений количества газового конденсата на УКПГ-1 (СИКГК 653-U-800)», аттестованной ООО ЦМ «СТП», свидетельство об аттестации № 1012/1-41-RA.RU.311459-2024

от 10 декабря 2024 г., регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2025.50386.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.8.2.3);

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Общество с ограниченной ответственностью «Арктик СПГ 2»

(ООО «Арктик СПГ 2»)

ИНН 8904075357

Юридический адрес: 629309, Российская Федерация, Ямало-Ненецкий автономный округ, г. Новый Уренгой, микрорайон Славянский, дом 9, кабинет 117

Телефон: +7 (495) 720-50-53

E-mail: arcticspg@arcticspg.ru

Изготовитель

Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»

(АО НИЦ «ИНКОМСИСТЕМ»)

ИНН 1660002574

Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, 17

Адрес места осуществления деятельности: 420095, Республика Татарстан, г. Казань, ул. Восстания, здание 104 И

Телефон: (843) 212-50-10, факс: (843) 212-50-20

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

Web-сайт: http://www.ooostp.ru

E-mail: office@ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « ²⁶ » сентябре 2025 г. № ²⁰⁷⁸

Лист № 1 Регистрационный № 96511-25 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры термомассовые ИЗМЕРКОН ТМ

Назначение средства измерений

Расходомеры термомассовые ИЗМЕРКОН ТМ (далее - расходомеры) предназначены для измерений объёмного и массового (объёмного, приведённого к стандартным условиям) расхода, массы (объёма, приведенного к стандартным условиям) различных газов, индикации температуры и давления газа.

Описание средства измерений

Принцип действия расходомеров основан на измерении электрической мощности (силы тока), необходимой для поддержания постоянной разности температур между двумя платиновыми термометрами сопротивления, находящимися в потоке газа. Один термометр измеряет текущую температуру потока газа, второй термометр нагревается (с помощью постоянного тока) до большей температуры. При обтекании потоком газа нагретого термометра он охлаждается, и электрическая мощность, необходимая для поддержания постоянной разности температур между двумя термометрами, является пропорциональной массовой скорости газа.

Расходомер состоит из термометров сопротивления (первичного преобразователя расхода), расположенных на конце зонда, электронного блока, соединительной колодки для подключения к удалённо размещённому электронному блоку и полнопроходной трубопроводной секции (для некоторых модификаций).

Расходомеры выпускаются следующих модификаций: ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 470, ИЗМЕРКОН ТМ 500, ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 635, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670, отличающихся погрешностью измерений, видом первичного преобразователя расхода (погружной или полнопроходный), диапазоном диаметров условного прохода, типами выходных сигналов, максимальным рабочим давлением и температурой измеряемой среды.

Первичный преобразователь расхода газа модификаций ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 500, ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 650 представляет собой полую штангу из нержавеющей стали, внутри которой установлены два термометра сопротивления Pt100. Модификации ИЗМЕРКОН ТМ 470, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 635, ИЗМЕРКОН ТМ 670 имеют полнопроходный первичный преобразователь расхода газа, представляющий собой отрезок трубопровода с установленными внутри термометрами сопротивления.

Расходомеры в зависимости от заказа могут иметь различную длину первичного преобразователя.

Расходомеры ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 470, ИЗМЕРКОН ТМ 500, ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 635, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670 имеют встроенный дисплей. Расходомеры ИЗМЕРКОН ТМ 500 могут выпускаться в двух исполнениях: без дисплея и с дисплеем. Все расходомеры могут подключаться к вторичной обрабатывающей аппаратуре.

Расходомеры обеспечивают:

формирование токового сигнала в диапазоне тока (4 - 20) мА, пропорционального измеренному расходу;

формирование импульсного сигнала, пропорционального измеренному объёму;

формирование цифрового сигнала в стандарте интерфейсов Modbus-RTU, Modbus-TCP, M-bus, HART, Ethernet, Ethernet-PoE, несущего информацию о результатах измерений и диагностике;

индикацию на дисплее прибора информации о результатах измерений. Общий вид расходомеров приведен на рисунке 1.

а) Расходомеры термомассовые ИЗМЕРКОН

ТМ 450

б) Расходомеры термомассовые ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 650

в) Расходомеры термомассовые ИЗМЕРКОН

ТМ 470

г) Расходомеры термомассовые ИЗМЕРКОН

ТМ 500

д) Расходомеры термомассовые ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 670

е) Расходомеры термомассовые ИЗМЕРКОН

ТМ 635

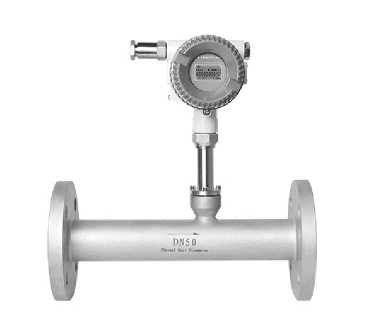

Рисунок 1 - Внешний вид расходомеров термомассовых ИЗМЕРКОН ТМ

Q ИЗМЕРКОН

г Санкт-Петербург

Расходомер термомассовый ИЗМЕРКОН ТМ 470

Модификация: TM47D Заводской номер: 23030303 Дата производства: 03/2023 Выходной сигнал: RS485, (4 — 20) мА, импульсный Погрешность: ±1 %

Диапазон измерейия: огч1 до 100 н, м/с

Диаметр условного прохода: ДУ5 О Рабочее давление: не более 1,6 МПа

Степень защиты: IP65

Температура среды: от -40 до 4-220 “С

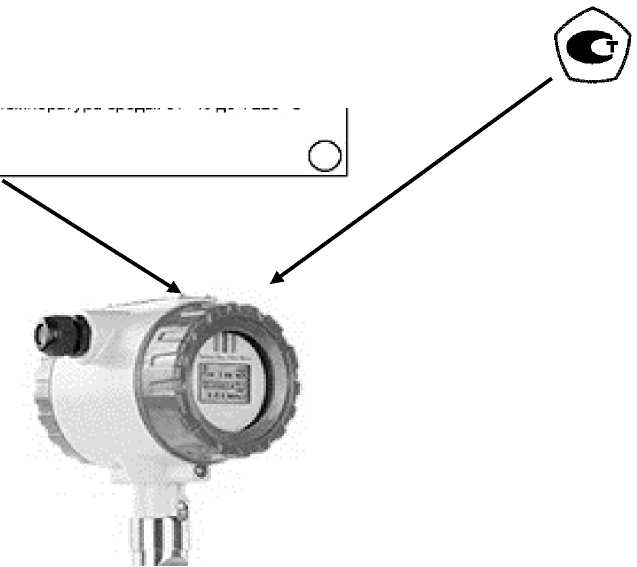

Рисунок 2 - Маркировочная табличка и обозначение места нанесения знака утверждения типа

Знак утверждения типа и заводской номер (лазерной гравировкой или на полимерной наклейке), состоящий из арабских цифр или арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.

Расположение маркировочной таблички показано на рисунке 2.

Программное обеспечение

Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.

После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.

Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.

Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.

Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1.1 — Идентификационные данные ПО расходомеров ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 470

Идентификационные данные (признаки)	Значение
	ИЗМЕРКОН ТМ 45( 47	), ИЗМЕРКОН ТМ 0
	исп. RS485	исп. HART
Идентификационное наименование ПО	IZ.TM.1	IZ.TM.2
Номер версии (идентификационный номер) ПО	5.хх²⁾	С.хЧхх²⁾
Примечания: ¹⁾ Где «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО. ²⁾ Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Таблица 1.2 - Идентификационные данные программного обеспечения расходомеров

ИЗМЕРКОН ТМ 500

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ИЗМЕРКОН ТМ 500
Идентификационное наименование ПО	соответствует исполнению прибора
Номер версии (идентификационный номер) ПО	1.хх^п
^\|( Где «хх» может принимать значение от 38 до 100 и не относится к метрологически значимой части ПО.

Таблица 1.3 - Идентификационные данные программного обеспечения расходомеров

ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670
Идентификационное наименование ПО	соответствует исполнению прибора
Номер версии (идентификационный номер) ПО	4.х^!)
^\|( Где «х» может принимать значение от 0 до 100 и не относится к метрологически значимой части ПО.

Таблица 1.4 - Идентификационные данные программного обеспечения расходомеров

ИЗМЕРКОН ТМ 635

Идентификационные данные (признаки)	Значение
Идентификационные данные (признаки)	ИЗМЕРКОН ТМ 635
Идентификационное наименование ПО	соответствует исполнению прибора
Номер версии (идентификационный номер) ПО	10.х^п
^\|( Где «х» может принимать значение от 1 до 100 и не относится к метрологически значимой части ПО.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование параметра	Значение параметра
Наименование параметра	TM 450	TM 470	TM 500	TM 600	TM 620	TM 635	ТМ 650	TM 670
Тип первичного	Погру	Полноп	Погру	Погру	Полноп	Полноп	Погру	Полноп
преобразовател я расхода	жной	роходн ый	жной	жной	роходн ый	роходн ый	жной	роходн ый
Диаметр условного	от 10	от 10	от 15	от 25	от 25	от 8	от 25	от 25
прохода (ДУ)¹⁾,	до 4000	до 600	до 4000	до 900	до 300	до 25	до 2500	до 300
мм
Верхний предел	10; 20; 30; 40; 50; 60; 70; 80; 90; 100	10; 20; 30; 40; 50; 60; 70; 80; 90; 100	50;	30; 60;	30; 60;		30; 60;	30; 60;
диапазона измерений			92,7; 185;	90; 120; 150;	90; 120; 150;	113	90; 120; 150;	90; 120; 150;
скорости^{1) 2)}, м/с			224	180	180		180	180
Нижний	0,1; 0,2;	0,1; 0,2;
предел	0,3; 0,4;	0,3; 0,4;	0,3; 0,4; 0,6	0,3; 0,6;	0,3; 0,6;		0,3; 0,6;	0,3; 0,6;
диапазона	0,5; 0,6;	0,5; 0,6;		0,9; 1,2;	0,9; 1,2;	0,1	0,9; 1,2;	0,9; 1,2;
измерений	0,7; 0,8;	0,7; 0,8;		1,5; 1,8	1,5; 1,8		1,5; 1,8	1,5; 1,8
скорости¹^ м/с	0,9; 1,0	0,9; 1,0
Верхний предел диапазона
измерений объёмного
расхода и объёмного расхода, приведённого к стандартным условиям, м³/с	S •V max	S •V max	S •V max	S •V max	S •V max	S •V max	S •V max	S •Vmax
Нижний предел диапазона
измерений объёмного
расхода и объёмного расхода, приведённого к стандартным условиям, м³/с	S^Vmin	S^Vmin	S^Vmin	S^Vmin	S^Vmin	S^Vmin	S^Vmin	S^Vmin
Верхний предел диапазона	P^S^Vma	P^S^Vma	P^S^Vma	P^S^Vma	P^S^Vma	P^S^Vma	P^S^Vma	P^S^Vma
измерений массового расхода, кг/с	x	x	x	x	x	x	x	x

П Продолжение таблицы 2

Наименование параметра

Значение параметра

TM 450

TM 470

TM 500

TM 600

TM 620

TM 635

ТМ 650

TM 670

Нижний предел диапазона измерений массового расхода, кг/с

P'S'Vmi

Пределы допускаемой относительной погрешности измерений объёмного расхода и объёмного расхода, приведённых к стандартным условиям, массового расхода¹⁾, %

±(1,5 +

0,3Vmax /V)

±(1 +

0,3Vmax /V)

±(1,0 + 0,3Vmax /V) /

±(1,5 + 0,3Vmax /V)

±(1,5 +

0,5Vmax /V)

±(1,5 +

0,5Vmax /V)

±(1,5 +

0,3Vmax /V)

±(1,5 +

0,5Vmax /V)

±(1,5 +

0,5Vmax /V)

Примечания:

1. Конкретное значение указано в паспорте расходомера.
2. Но не более 10⁶ м³/ч.
3. Обозначения: Vmax - верхний предел диапазона измерений, м/с;

V - текущее значение измеренной величины, м/с;

Vmin - нижний предел диапазона измерений, м/с;

S - площадь поперечного сечения трубопровода, м²;

р - плотность измеряемого газа, кг/м³.

Таблица 3 - Технические характеристики

Наименование параметра	Значение параметра
Наименование параметра	TM 450	TM 470	TM 500	TM 600	TM 620	TM 635	ТМ 650	TM 670
Температура измеряемой среды, °С	от -40 до +220	от -40 до +220	от -30 до +100	от -40 до +150	от -40 до +150	от -40 до +100	от -40 до +150 / от -40 до +250 / от -40 до +450	от -40 до +150 / от -40 до +250 / от -40 до +450
Максимально допустимое рабочее избыточное давление, МПа	1,6	1,6 / 4	5	1,6	6,3	1,6	1,6	1,6 / 6,3

П Продолжение таблицы 3

Наименование параметра	Значение параметра
Наименование параметра	TM 450	TM 470	TM 500	TM 600	TM 620	TM 635	ТМ 650	TM 670
Выходные сигналы¹⁾:
- активный	от 4 до	от 4 до	от 4 до	от 4 до	от 4 до	от 4 до	от 4 до	от 4 до
токовый, мА	20	20	20	20	20	20	20	20
- напряжения,	-	-	-	-	-	-	-	-
В	RS485 /	RS485 /	RS485/	RS485/	RS485/	RS485/	RS485/	RS485/
- цифровой	HART	HART	MBus	HART	HART		HART	HART
интерфейс			/Ethern
- импульсный	есть	есть	et /	есть	есть	есть	есть	есть
- релейный, В	есть	есть	Etherne	есть	есть	есть	есть	есть
			t-PoE
			есть
			есть
Электрическое						3,7 (от батаре и) / от 16 до 32
питание от	24	24	от 18	от 16	от 16		от 16	от 16
постоянного тока¹⁾, В	24	24	до 36	до 32	до 32		до 32	до 32
Электрическое
питание от	от 85	от 85		от 85	от 85		от 85	от 85
переменного тока¹⁾, В	до 230	до 230		до 265	до 265		до 265	до 265
Габариты, мм, не более:
- ширина	2100	1800	2100	552	750	160	1644	750
- глубина	105	1020	62	117	500	65	130	500
- высота	152	820	75	126	630	116	150	630
Масса, кг, не более	30	500	3	4	100	2	5	100
Температура	от -20 до +80/	от -20 до +80/	от -20	от -20	от -20	от -20	от -20	от -20
окружающей среды¹⁾, °С	от -40 до +80	от -40 до +80	до +70	до +60	до +60	до +60	до +50	до +50
Маркировка	1Ex db	1Ex db					1Ex db	1Ex db
взрывозащиты	IIC	IIC					IIC	IIC
(опция)	Т1...Т6	Т1...Т6					Т1...Т6	Т1...Т6
	Gb Х	Gb Х					Gb Х	Gb Х
Примечания:
¹⁾ В зависимости от заказа.

Таблица 4 - Показатели надежности

Наименование параметра	Значение
Средняя наработка на отказ, ч	150000
Средний срок службы, лет, не менее	20

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на корпус расходомера способом, гарантирующим его сохранение.

Комплектность средства измерений

аблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Расходомер термомассовый	ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 470, ИЗМЕРКОН ТМ 500, ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 635, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670 (в зависимости от заказа)	1 шт.
Руководство по эксплуатации	90777809.407172.001 РЭ	1 экз.
Паспорт	90777809.407172.001 ПС	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 3 руководства по эксплуатации 90777809.407172.001 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 № 1133 года «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;

ТУ 26.51.52-001-90777809-2024 «Расходомеры термомассовые ИЗМЕРКОН ТМ. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Измерение и Контроль»

(ООО «Измеркон»)

ИНН 7810820149

Юридический адрес: 196240, г. Санкт-Петербург, Пулковское шоссе д. 9 к. 3, литера А, оф. 154

Телефон/факс: +7 (812) 309-56-05

Web-сайт: izmerkon.ru

Е-mail: office@izmerkon.ru

Изготовитель

Общество с ограниченной ответственностью «Измерение и Контроль»

(ООО «Измеркон»)

ИНН 7810820149

Юридический адрес: 196240 г. Санкт-Петербург, Пулковское шоссе, д. 9 к. 3, литера А, оф. 154

Телефон/факс: +7 (812) 309-56-05

Web-сайт: izmerkon.ru

Е-mail: office@izmerkon.ru

Производственные площадки:

Общество с ограниченной ответственностью «Измерение и Контроль»

(ООО «Измеркон»)

Адрес места осуществления деятельности: 196240 г. Санкт-Петербург, Пулковское шоссе д. 9 к. 3, литера А

«Q&T Instrument Co., Ltd», Китай

Адрес места осуществления деятельности: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China

Телефон: +86 371 27880233

«Hefei Comate Intelligent Sensor Co., Ltd», Китай

Адрес места осуществления деятельности: 2nd floor, Building D2, Hefei Innovation

Industrial Park, No.800 Wangjiang West Road, Hefei Tech Development Zone, Hefei, China Телефон: +86 173 54023310

Испытательный центр

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озёрная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 96512-25 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары горизонтальные стальные подземные РГС-40-2400-1100-А-СО-У1

Назначение средства измерений

Резервуары горизонтальные стальные подземные РГС-40-2400-1100-А-СО-У1 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему, согласно градуировочной таблице резервуара.

Конструктивно резервуары представляют собой стальную горизонтальную конструкцию цилиндрической формы с усечено-коническими днищами подземного исполнения.

Резервуары оснащены необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, наносится на табличку резервуара ударным способом и в паспорт резервуара типографским способом.

Резервуары горизонтальные стальные подземные РГС-40-2400-1100-А-СО-У1 с заводскими номерами №№ 4254, 4255 расположены на территории АО «Транснефть -Приволга» Саратовское РНУ.

Местонахождение резервуаров:

- резервуары горизонтальные стальные подземные РГС-40-2400-1100-А-СО-У1 с заводскими номерами №№ 4254, 4255 расположены по адресу: Саратовская область, Энгельсский р-н, ЛПДС «Терновка».

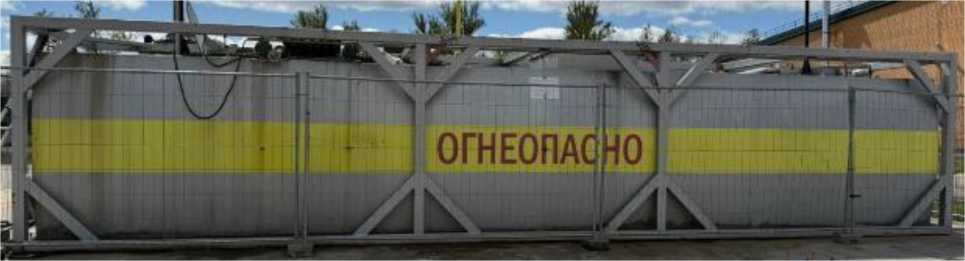

Эскиз общего вида резервуаров горизонтальных стальных подземных

РГС-40-2400-1600-А-СО-У1 приведен на рисунке 1.

Место нанесения заводского номера, а также место установки резервуара горизонтального стального подземного РГС-40-2400-1100-А-СО-У1 заводской № 4254 приведен на рисунке 2.

Место нанесения заводского номера, а также место установки резервуара горизонтального стального подземного РГС-40-2400-1100-А-СО-У1 заводской № 4255 приведен на рисунке 3.

Знак поверки наносится на свидетельства о поверке и в градуировочные таблицы резервуаров в месте подписи поверителя.

Пломбирование резервуаров горизонтальных стальных подземных РГС-40-2400-1100-А-СО-У1 не предусмотрено.

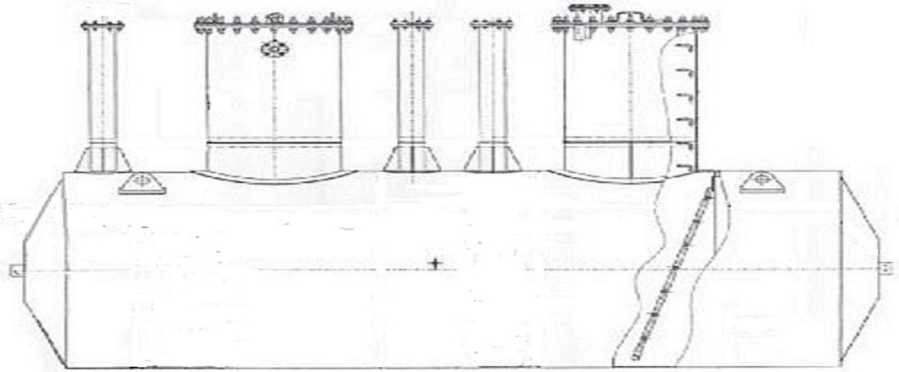

Рисунок 1 - Эскиз общего вида резервуара горизонтального стального подземного

РГС-40-2400-1100-А-СО-У1

ООО "ЗАВОД ,

НЕФТЕХИМИЧЕСКОГО ОБОРУДОВАНИЯ*'

ЕП-4О-24ОО-11ОО-А-С-Ш---------------

------- ТЧ3615-004-61246553-2015__ ЗаВоЭской номер __________^г°^а изготовления_ 202Д_

Номинальное рабочее давление. не более НПа--Щ1'— ----

' Расчетное aot-лаше МПа 0.07 Пробное Забление МПа—01----

Расчетная температура стенки. °C___________—плпс 40---------

Минимальная Зопустимая температура стенки поЗ расчётный-ЗаВлением. °C__плпс_6--

Максимальная Зопустимая температур" стенки_______плос 30------

Минимальная Зопустимая температура стенки ___ плос 6

Исполнение резервуара по сейсмостойкости__С (сёйсмостойкое!—

Зопустимая максимальная сейсмичность района установки по шкале MSK-64,,- - -_________: лЭ-Даллоб___________

Масса кг ■ :_____________ :______________5

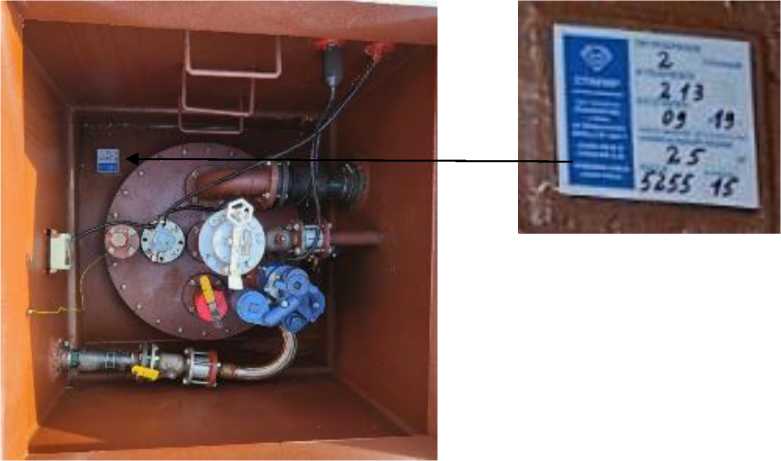

Рисунок 2 - Общий вид таблички с заводским номером и место установки резервуара горизонтального стального РГС-40-2400-1100-А-СО-У1 (заводской номер № 4254)

ООО "ЗАВОД

НЕФТЕХИМИЧЕСКОГО ОБОРУДОВАНИЯ"

- '_______________ЕП—40—2400—1100—А—С—41_______________________

'ТВ 3615-004^61248553-2015 ~

ЗаЬоЗской йомер № - .. .■ Год изготовления 2023

Номинальное рабочее давление, не более. МПа ______0,07__________

Расчётное ЗаЬление. МПа 0(37 Пробное Забление МПа 0.1 Расчётная температура стенки. ^еС - ________плос 40_________

Минимаяьная Зопустимая температура стенки под расчётным _в '

■ .ааВлением °C2_____. плюс 6__

' Максимальная Зопустимая температура стенки— _ плюс 30

Минимальная Зопустимая температура гтрнки плюс 6_______

■.?. Исполнение резербуара по сейсмостойкости______С,(сейсмостойкое!

• „Допустимая максимальная сейсмичность района установки . ро швале MSK^i<___у______g баллов _________"

j,* '.МаЕео^г .2 ’ . .

■л

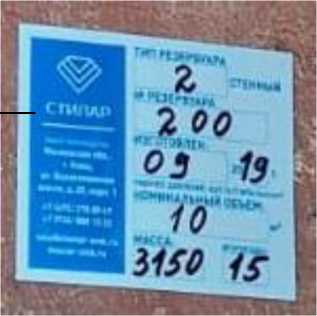

Рисунок 3 - Общий вид таблички с заводским номером и место установки резервуара горизонтального стального РГС-40-2400-1100-А-СО-У1 (заводской номер № 4255)

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	40
Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), %	±0,25

Таблица 2 - Технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С
- атмосферное давление, кПа

от -40 до +40 от 84,0 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Срок службы, лет, не менее	30

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной подземный	РГС-40-2400-1100-А-СО-У1	2 шт.
Паспорт	-	2 экз.
Градуировочная таблица	-	2 экз.

Сведения о методиках (методах) измерений

ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах. Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2021.40086.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования» (ООО «ЗНХО»)

ИНН 7452069829

Юридический адрес: 454007, Челябинская область, г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5

Телефон (факс): (351) 277-74-40

E-mail: info@znho.ru

Изготовитель

Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования» (ООО «ЗНХО»)

ИНН 7452069829

Адрес: 454007, Челябинская область, г.о. Челябинский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5

Телефон (факс): (351) 277-74-40

E-mail: info@znho.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области»

(ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»)

Адрес: 410065, г. Саратов, ул. Тверская, д. 51а

Телефон (факс): (8452) 63-24-26

Web-сайт: www.gosmera.ru

Email: scsm@gosmera.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № RA.RU.310663

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии ОТ «_6 » сентябр_ 2025 Г. № _^_ 8

Лист № 1 Регистрационный № 96513-25 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC

Назначение средства измерений

Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего органического углерода (TOC) в водных растворах органических и неорганических веществ.

Описание средства измерений

Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде, поступившей в аналитическую ячейку анализатора. В результате окисления образуется диоксид углерода (СО2), образующий угольную кислоту при реакции с водой. Кондуктометрические ячейки измеряют электропроводность воды до и после окисления ее органических примесей. Электронный блок анализатора преобразует измерительные данные в единицы массовой концентрации общего неорганического углерода и массовой концентрации общего углерода. Массовая концентрация общего органического углерода автоматически рассчитывается как разность значений массовых концентраций общего углерода и общего неорганического углерода.

Конструктивно анализаторы представляют собой портативные лабораторные приборы, состоящие из системы ввода и удаления пробы, блока окисления, кондуктометрических ячеек и жидкокристаллического дисплея. Опционально анализаторы могут быть оснащены автосамплером на 20 или 72 позиции. В комплекте с анализаторами может поставляться термопринтер для печати результатов измерений (опционально).

Анализаторы выпускаются в моделях INSPIRION TOC 10 и INSPIRION TOC 1000, которые отличаются режимами анализа и техническими характеристиками. Модель INSPIRION TOC 10 может работать в режиме непрерывного проточного анализа и быть оснащена набором трубок и фитингов (опционально).

Корпус анализаторов изготовлен из пластмассы и металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.

Каждый экземпляр анализаторов имеет серийный номер, расположенный на табличке на задней стороне анализатора. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

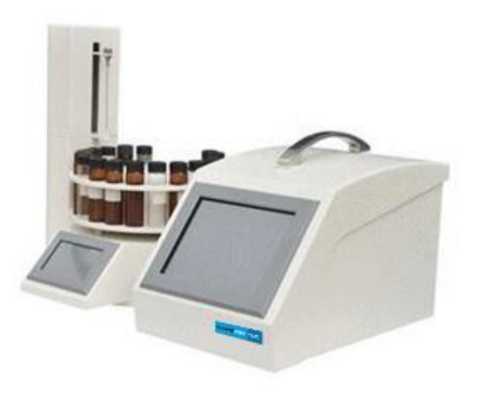

Рисунок 1 - Общий вид анализаторов общего органического углерода с кондуктометрическим детектированием INSPIRION TOC

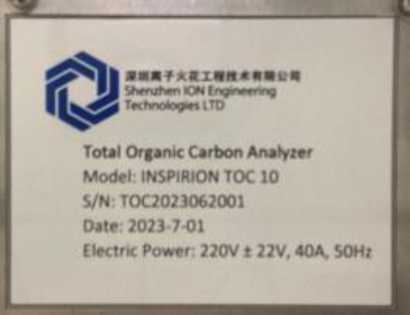

Рисунок 2 - Место нанесения серийного номера на анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC

Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель USB. Идентификация ПО не предусмотрена конструкцией.

Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Анализаторы модели INSPIRION TOC 1000 также оснащены внешним ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель USB.

Уровень защиты внешнего ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.

Идентификационные данные внешнего ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные внешнего ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ТОС View Pro
Номер версии (идентификационный номер) ПО	1.Х*
Цифровой идентификатор ПО	-
* «X» является метрологически незначимой частью ПО и принимает значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Предел обнаружения общего органического углерода, мкг/дм³	5,0
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, %	5,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение для модели
	INSPIRION TOC 10	INSPIRION TOC 1000
Диапазон показаний массовой концентрации углерода, мкг/дм³	от 1 до 1000	от 1 до 1500
Ввод пробы в непрерывном поточном режиме	опционально	-
Параметры электрического питания: - напряжение переменного тока, В	от 198 до 242
- частота переменного тока, Гц	50±1
Потребляемая мощность, В^А, не более	350
Габаритные размеры, мм, не более: - длина	410
- ширина	240
- высота	310
Масса, кг, не более	8,5
Условия эксплуатации: - температура окружающего воздуха, °С	от +15 до +25
- относительная влажность, %, не более	80

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор общего органического углерода с кондуктометрическим детектированием	INSPIRION TOC	1 шт.
Персональный компьютер	ПК	1 шт. ¹⁾
Термопринтер	-	1 шт. ¹⁾
Набор трубок и фитингов для работы в режиме непрерывного проточного анализа	-	1 шт. ¹⁾
Автосамплер на 20 позиций	-	1 шт. ¹⁾
Автосамплер на 72 позиции	-	1 шт. ¹⁾
Программное обеспечение	ПО	1 шт.
Руководство по эксплуатации	РЭ	1 экз.
Методика поверки	-	1 экз.
¹⁾ По заказу

Сведения о методиках (методах) измерений

приведены в разделе 4 «Выполнение измерений» документа «Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC моделей INSPIRION TOC 10 и INSPIRION TOC 1000. Руководство по эксплуатации».

Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

Техническая документация фирмы «Shenzhen ION Engineering Technologies LTD», Китай.

Правообладатель

Фирма «Shenzhen ION Engineering Technologies LTD», Китай

Адрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China

Изготовитель

Фирма «Shenzhen ION Engineering Technologies LTD», Китай

Адрес: 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen, China

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

26 сентябр; алаг _ЛГ 2078

от « » _ 2025 Г. №

Лист № 1 Регистрационный № 96514-25 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи давления измерительные AIP

Назначение средства измерений

Преобразователи давления измерительные AIP (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного (в том числе разрежения) и абсолютного давления, а также разности давлений газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока, совмещенный с цифровым выходным сигналом HART или в унифицированный аналоговый выходной сигнал напряжения постоянного тока.

Описание средства измерений

Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Упругая деформация чувствительного элемента преобразуется в электрический сигнал, который поступает в электронный блок и преобразуется в унифицированный аналоговый выходной сигнал постоянного тока, совмещенный с цифровым выходным сигналом HART или в унифицированный аналоговый выходной сигнал напряжения постоянного тока.

Преобразователи изготавливаются в четырех модификациях: AIP р20 DELTA 403022, AIP р20 DELTA 403023, AIP р20 403025 и AIP р20 403026

Преобразователи модификаций AIP р20 DELTA 403022, AIP р20 DELTA 403023 предназначены для измерений разности давлений.

Преобразователи модификаций AIP р20 403025 и AIP р20 403026 предназначены для измерений абсолютного или избыточного давления.

Конструктивно преобразователи модификации AIP р20 DELTA 403022 и AIP р20 DELTA 403023 состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и клеммная колодка для присоединения кабелей для электропитания и вывода выходного сигнала. К цилиндрическому корпусу присоединен блок с чувствительным элементом в виде измерительной ячейки и блок для присоединения к измеряемому процессу, выполненный в виде двух камер с резьбовым присоединением. По заказу преобразователи могут быть снабжены цифровым индикатором. Модификации AIP р20 DELTA 403022 и AIP р20 DELTA 403023 отличаются маркировкой взрывозащиты. Модификация AIP р20 DELTA 403022 может быть изготовлена в малогабаритном исполнении.

Конструктивно преобразователи модификации AIP р20 403025 и AIP р20 403026 состоят из цилиндрического корпуса с крышкой, в котором размещены электронный блок и клеммная колодка для присоединения кабелей для электропитания и вывода выходного сигнала. К цилиндрическому корпусу присоединен блок с чувствительным элементом в виде измерительной ячейки и блок для присоединения к измеряемому процессу, выполненный в виде штуцера с резьбовым присоединением. По заказу преобразователи могут быть снабжены цифровым индикатором. Модификации AIP р20 403025 и AIP р20 403026 отличаются маркировкой взрывозащиты. Модификация AIP р20 403025 может быть изготовлена в малогабаритном исполнении.

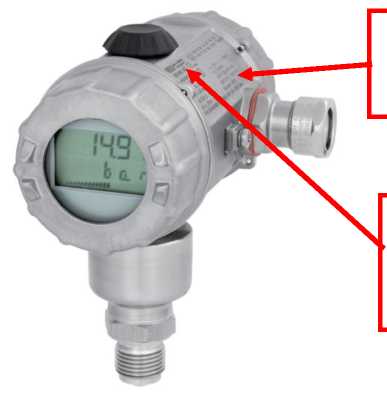

Общий вид преобразователей приведен на рисунках 1-6. Место нанесения заводского номера представлено на рисунке 7.

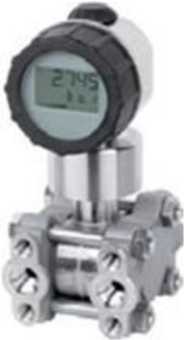

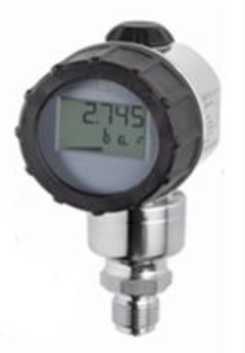

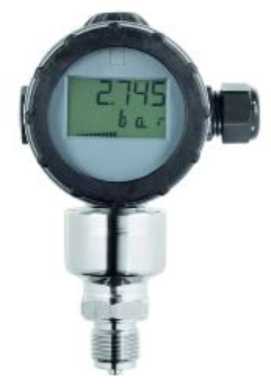

Рисунок 1 - Общий вид преобразователей

модификации AIP р20 DELTA 403022

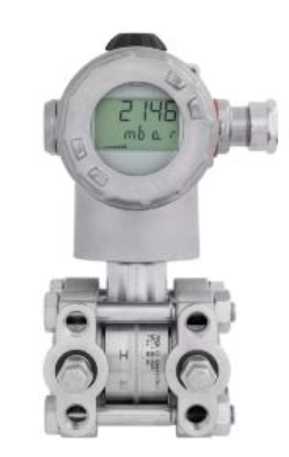

Рисунок 2 - Общий вид преобразователей

модификации AIP р20 DELTA 403023

Рисунок 3 - Общий вид преобразователя модификации AIP р20 403025

Рисунок 4 - Общий вид преобразователя модификации AIP р20 403026

Рисунок 5 - Общий вид преобразователя

Рисунок 6 - Общий вид преобразователя

модификации AIP DELTA р20 403022 в

малогабаритном исполнении

модификации AIP р20 403025 в

Место нанесения

заводского номера

нанесения знака утверждения типа

Рисунок 7 - Общий вид преобразователя модификации AIP р20 403026 и места нанесения

заводского номера

малогабаритном исполнении

Место

Заводской номер преобразователей в виде арабских цифр наносится методом лазерной гравировки на корпус преобразователя.

Пломбирование преобразователей не предусмотрено.

Конструкция не предусматривает нанесение знака поверки на преобразователи.

Программное обеспечение

Преобразователи имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования и передачи измеренных значений.

Конструкция преобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенного ПО приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Setup AIP p20, AIP p20 DELTA
Номер версии ПО, не ниже	236.01.01/1.05J
Цифровой идентификатор ПО	Не отображается

Метрологические и технические характеристики

Метрологические и основные технические характеристики приведены в таблицах 2 и 3.

аблица 2 -Метрологические характеристики

Наименование характеристики	Значение
Верхний предел измерений модификаций AIP р20 403025 и AIP р20 403026, МПа ^{1) 2) 3)} - избыточное давление - абсолютное давление	от 0,06 до 60; от 0,6 до 10
Нижний предел измерений модификаций AIP р20 403025 и AIP р20 403026, МПа ^{1) 2) 3)} - избыточное давление - абсолютное давление	от - 0,1 до 0; 0
Верхний предел измерений модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, МПа ^{1) 2) 3)}	от 0,001 до 10
Нижний предел измерений модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, МПа ^{1) 2) 3)}	от - 0,1 до 0
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % ⁴⁾	±0,075; ±0,1; ±0,2; ±0,5; ±1,0
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +21 °С до +25 °С), в диапазоне рабочих температур, %/10°С ⁴⁾	±0,02; ±0,1
Максимальное рабочее (статическое) давление (Р) модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, МПа ⁴⁾	от 0,2 до 42
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразователей модификаций AIP р20 DELTA 403022 и AIP р20 DELTA 403023, вызванной воздействием рабочего (статического) давления (Р), %: ⁵⁾ - диапазон измерений не более 0,002 МПа - диапазон измерений св. 0,002 до 0,1 МПа - диапазон измерений св. 0,1 до 0,6 МПа - диапазон измерений св. 0,6 до 10,0 МПа	1; Р-0,003 РД025; РД005⁴⁾; Р-0,01
¹⁾ Конкретное значение диапазона измерения выбирается при заказе прибора, путем выбора верхнего и нижнего предела измерений, и указано в паспорте и на маркировочной табличке преобразователя; ²⁾ Допускается изготовление преобразователей в других единицах величин, допускаемых к применению в Российской Федерации; ³⁾ Преобразователи имею функцию перенастройки диапазона измерений в меньшую сторону, при этом основная приведенная погрешность нормируется от диапазона измерений, установленного при заказе преобразователя и указанного на корпусе и в паспорте преобразователя; ⁴⁾ Конкретное значение выбирается при заказе преобразователя и указано в паспорте на преобразователь; ⁵⁾ Дополнительная погрешность, вызванная воздействием рабочего (статического) давления (Р), применима только при нормировании максимального рабочего (статического) давления в единицах величины - МПа. В случае, если максимальное рабочее (статическое) давление нормировано в других единицах величины, то необходимо их перевести в единицу величины - МПа.

аблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В:

- AIP р20 DELTA 403023 и AIP р20 403026
- AIP р20 DELTA 403022 и AIP р20 403025

от 12,0 до 36,0

от 11,5 до 30,0

Выходной сигнал:

- постоянного тока (совмещенный с цифровым сигналом), мА
- напряжения постоянного тока, В

от 4 до 20 (HART)

от 0 до 10

Габаритные размеры (длина^хвысота^хширина), мм, не более

150^х201^х140

Масса, кг, не более:

- AIP р20 403025 и AIP р20 403026
- AIP р20 DELTA 403022 и AIP р20 DELTA 403023

1,6;

3,9

Маркировка взрывозащиты:

- AIP р20 403025
- AIP р20 403026
- AIP р20 DELTA 403022
- AIP р20 DELTA 403023

0Ex iaIIC T6...T3 Ga Х

1Ex db IIC T6...T4 Gb Х 0Ex ia IIC T4 Ga Х

1Ex db IIC T6...T4 Gb Х

Маркировка защиты от воспламенения горючей пыли:

- AIP р20 403025
- AIP р20 403026
- AIP р20 DELTA 403022
- AIP р20 DELTA 403023

Ex ia IIIC T105°C Dа Х

Ex tb IIIC T105^oC Db Х

Ex ia IIIC T105°C Dа Х Ex tb IIIC T105°C Db Х

Нормальные условия измерений:

- температура окружающей среды, °С,
- относительная влажность, %, не более
- атмосферное давление, кПа

от +21 до +25

от 84,0 до 106,7

Рабочие условия измерений:

- температура окружающей среды, °С
- относительная влажность, %, не более
- атмосферное давление, кПа

от -55 до +85 ²⁾

от 84,0 до 106,7

Примечание:

¹⁾ При значении температуры ниже минус 20°С возможно нарушение в работе дисплея. После повышения температуры до значения минус 20°С и более работоспособность дисплея восстанавливается;
²⁾ Указан максимальный диапазон температуры окружающей среды. Конкретное значение в зависимости от маркировки взрывозащиты приведено в паспорте прибора.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и (или) паспорта типографским способом, а также на корпус преобразователя методом лазерной гравировки.

Комплектность средства измерений

приведена в таблице 4.

Таблица 4 - Комплектность преобразователей

Наименование	Обозначение	Количество
Преобразователь давления измерительный	AIP	1 шт.
Руководство по эксплуатации	-	1 экз. на партию
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7 руководства по эксплуатации

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 г. № 2900. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1И0¹ - 1*10⁷ Па.

Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 140⁵ Па»

Технические условия ТУ 26.51.52-001-54303091-2025 «Преобразователи давления измерительные AIP p20, AIP p20 DELTA. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ»

(ООО «ОЛЛ ИН ПРОМ»)

ИНН 9709115921

Юридический адрес: 109544, Москва, ул. Рабочая, д. 91, стр. 4

Телефон: +7 (495) 642-49-02

E-mail: info@allinprom.ru

Изготовитель

Общество с ограниченной ответственностью «ОЛЛ ИН ПРОМ»

(ООО «ОЛЛ ИН ПРОМ»)

ИНН 9709115921

Юридический адрес: 109544, Москва, ул. Рабочая, д. 91, стр. 4

Адрес места осуществления деятельности: 109544, Москва, ул. Рабочая, д. 91, стр. 4

Телефон: +7 (495) 642-49-02

E-mail: info@allinprom.ru

Испытательный центр

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

E-mail: www.rostest.ru

Web-сайт: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » сснссбрс 2025 г. № 0078

Лист № 1 Регистрационный № 96515-25 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи частоты вращения SZCB

Назначение средства измерений

Преобразователи частоты вращения SZCB (далее - преобразователи) предназначены для измерения частоты вращения вращающихся валов.

Описание средства измерений

Принцип действия преобразователей состоит в следующем: постоянный магнит, встроенный в преобразователь, создаёт вокруг его полюса постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с полюсом преобразователя (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку преобразователя. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной обмотке преобразователя, которая соединена с его выходным разъемом. Количество генерируемых преобразователем в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса, закрепленного на валу) и частоте вращения измеряемого объекта.

Конструктивно преобразователи SZCB выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа.

Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.

Преобразователи частоты вращения SZCB выпускаются в следующих модификациях: SZCB-01, SZCB-01i, SZCB-02N, SZCB-02P, SZCB-03 и отличаются способом измерения частоты вращения.

Преобразователи SZCB-01 и SZCB-01i (взрывозащищенный) при измерении используют принцип электромагнитной индукции.

Преобразователи SZCB-02N и SZCB-02Р при измерении используют принцип эффекта Холла.

Преобразователи SZCB-03 при измерении используют принцип эффекта Холла и имеют 2 чувствительных элемента, расположенных под углом друг к другу.

Преобразователи частоты вращения SZCB выпускаются в следующих исполнениях:

SZCB-01-A □□-Booo-Coo-Doo-Eoo

где:

А - тип интегрирования кабеля (00, 01);

В - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, В065 - 65 мм);

С - тип резьбы (00, 01, 02, 03, 04, 05);

D - длина кабеля (03- 3 м, 05-5 м, 10-10 м)

Е - выходное сопротивление (00 - 200 Ом, 01 - 250 Ом, 02 - 800 Ом)

SZCB-Oli-Ano-Booo-CocHDoo-Eon

где:

А - тип интегрирования кабеля (00);

В - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, В065 - 65 мм);

С - тип резьбы (00, 01, 02, 03, 04, 05);

D - длина кабеля (03- 3 м, 05-5 м, 10-10 м)

Е - выходное сопротивление (00 - 200 Ом, 01 - 250 Ом, 02 - 800 Ом)

SZCB-02x-Anoo-Boo-Con

где:

x - полярность выходного сигнала (N, P);

А - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, А065 - 65 мм);

В - тип резьбы (00, 01, 02);

С - длина кабеля (03- 3 м, 05-5 м, 10-10 м)

SZCB-03-Anoo-Boo-Coo

где:

А - длина преобразователя (от 50 мм до 300 мм с интервалом 5 мм, например, А065 - 65 мм);

В - тип резьбы (00, 01, 02);

С - длина кабеля (03- 3 м, 05-5 м, 10-10 м)

Заводской номер преобразователей в цифровом формате наносится типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле преобразователя.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид преобразователей частоты вращения SZCB представлен на рисунке 1.

Рисунок 1. Общий вид преобразователей частоты вращения SZCB

Место нанесения заводского номера

В процессе эксплуатации преобразователей не предусматриваются внешние механические или электронные регулировки. Пломбирование средства измерений не производится.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
	SZCB-01 SZCB-01i	SZCB-02N SZCB-02P SZCB-03
Диапазон измерения частоты вращения, об/мин	от 10 до 240 000	от 1 до 240 000
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин	±(1+0,001-N*)
Пределы допускаемой дополнительной абсолютной погрешности измерений частоты вращения, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, об/мин	±1,5
* где N - измеренное значение частоты вращения, об/мин

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Нормальные условия измерений: - температура окружающей среды, °С	от +15 до +25
Напряжение питания, В: - для модификаций SZCB-02N, SZCB-02P, SZCB-03	от 12 до 24
Максимальное значение выходного напряжения (пик), В: - для модификаций SZCB-02N, SZCB-02P, SZCB-03	24
- для модификаций SZCB-01, SZCB-01i	40
Маркировка взрывозащиты	0Ex ia IIC T6 Ga
Условия эксплуатации: - температура окружающей среды для модификации SZCB-01i, °С	от -30 до +55
- температура окружающей среды для модификаций SZCB-01, SZCB-02N, SZCB-02P, SZCB-03, °С	от -55 до +120
Габаритные размеры (диаметрхвысота) (без кабеля), мм, не более	022x300
Масса (с кабелем), кг, не более	2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати или наклейки.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь частоты вращения	SZCB	1 шт.
Руководство по эксплуатации		1 экз.

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации «Преобразователи частоты вращения SZCB», раздел «Проведение измерений».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».

Правообладатель

«Wuxi Houde Automation Meter Co., Ltd.», Китай

Адрес: № 28, Shengduqiao Road, Gushan Town, Jiangyin City, Wuxi City, Jiangsu Province, Китай

Телефон: 0086 510-86328800

Изготовитель

«Wuxi Houde Automation Meter Co., Ltd.», Китай

Адрес: № 28, Shengduqiao Road, Gushan Town, Jiangyin City, Wuxi City, Jiangsu Province,

Китай

Телефон: 0086 510-86328800

Испытательный центр

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел./факс: +7 (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 22 » Сентябр5 2025 г. № 2078

Лист № 1 Регистрационный № 96516-25 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки поверочные стационарные СПРУТ

Назначение средства измерений

Установки поверочные стационарные СПРУТ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц объема жидкости в потоке и/или объемного расхода жидкости.

Описание средства измерений

Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и/или объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.

Установки состоят из средств измерений объема жидкости в потоке и объемного расхода жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания, и стабилизации расхода жидкости, системы регулирования расхода жидкости, одного или нескольких измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости, в составе установок применяются весовые устройства и/или преобразователи расхода жидкости производства ООО «САЯНЫ».

В качестве средств измерений температуры жидкости в составе установок применяются термопреобразователи сопротивления, термометры и датчики температуры утвержденного типа с абсолютной погрешностью измерений не более ±1 °С.

В качестве средств измерений избыточного давления жидкости в составе установок применяются датчики давления, преобразователи давления утверждённого типа, с приведенной погрешностью не более ±2 %, манометры утвержденного типа с классом точности не более 2,5.

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из стола (зажимного устройства), запорной арматуры, средств измерений температуры и избыточного давления жидкости. Жидкость посредством систем создания и стабилизации расхода жидкости и регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через расходомеры установки, поверяемое средство измерений, средства измерений давления и температуры жидкости, и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки жидкости или на весовое устройство (при его наличии).

Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения.

Установки имеют различные модификации, отличающиеся составом средств измерений, диапазонами расходов, номинальными диаметрами поверяемых средств измерений.

Модификации установок обозначаются следующим образом:

-х	-х/х	-х/х	-х/х
1	2	3	4

1 - Состав средств измерений объема жидкости в потоке и/или объемного расхода жидкости:

РВ - в состав установки входят расходомеры и весовые устройства;

Р - в состав установки входят только расходомеры.

2 - Значение наименьшего воспроизводимого расхода установки, м³/ч,

расходомеров/весовых устройств. При отсутствии в составе установки весовых устройств указывают «0» в соответствующей позиции.

3 - Значение наибольшего воспроизводимого расхода установки, м³/ч, расходомеров/весовых устройств. При отсутствии в составе установки весовых устройств указывают «0» в соответствующей позиции.
4 - Номинальный диаметр (DN) поверяемых средств измерений,

мм наименьший/наибольший.

Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документации.

Рисунок 1 - Общий вид установок

Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

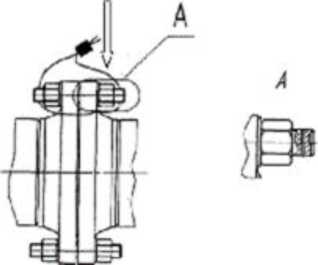

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на лицевую часть плиты рабочего стола установки, методом гравировки.

Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.

Номер в Госреестре си ххххх -хх

Установка поверочная стационарная

модификация

№

20_ г.

SAYANY

www.sayany. гу

Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера

Программное обеспечение

Программное обеспечение установок автономное.

Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Метрологические характеристики установок нормированы с учетом влияния программного обеспечения. Метрологически значимые функции программы внесены в файл SPRUT_SignificantFunctions.dll.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SPRUT Manager.exe
Номер версии (идентификационный номер) ПО	1.01
Цифровой идентификатор ПО	5A9AF1E01AE8C5DFB6016F665D4CF073
Алгоритм вычисления цифрового идентификатора программного обеспечения	MD5

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение характеристики
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений весовых устройств¹), м³/ч	от 0,01 до 360
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров¹), м³/ч	от 0,01 до 360
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств¹^ %	±(от 0,099 включ. до 0,3)
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров¹⁾, %	±(от 0,15 включ. до 0,3)
¹⁾ - конкретное значение указывается в эксплуатационных документах на установку

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Номинальный диаметр поверяемых средств измерений^	от DN10 до DN100
Количество одновременно поверяемых средств измерений, штук¹⁾	от 1 до 10
Измеряемая среда	жидкость (вода питьевая)
Температура измеряемой среды, °С	от +10 до +30
Избыточное давление измеряемой среды, МПа, не более	1,0
Параметры электрического питания: - напряжение переменного тока, В	380±38
- частота переменного тока, Гц	50±1
Условия эксплуатации: - температура окружающей среды, °С	от +10 до +30
- относительная влажность, %	от 30 до 85
- атмосферное давление, кПа	от 84 до 106,7
¹⁾ конкретное значение указывается в эксплуатационных документах на установку

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	12
Средняя наработка на отказ, ч	20000

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевую часть плиты рабочего стола установки, методом гравировки, и в верхней части по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Установка поверочная стационарная	СПРУТ	1 шт.
Паспорт	С.1000.000 ПС	1 экз.
Руководство по эксплуатации	С.1000.000 РЭ	1 экз.

Сведения о методиках (методах) измерений

Методика измерений изложена в разделах 6 «Подготовка установки к работе» и 7 «Порядок работы установки» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;

ТУ C.1000.000-2022 Установки поверочные стационарные СПРУТ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «САЯНЫ» (ООО «САЯНЫ»)

ИНН: 4011031520 Юридический адрес: 249096, Калужская обл., г. Малоярославец, ул. Г. Соколова 33 Телефон: +7 495 215 28 22

Web-сайт: https://www.sayany.ru/

E-mail: root@sayany.ru

Изготовитель

Общество с ограниченной ответственностью «САЯНЫ» (ООО «САЯНЫ»)

ИНН: 4011031520

Адрес: 249096, Калужская обл., г. Малоярославец, ул. Г. Соколова 33

Телефон: +7 495 215 28 22

Web-сайт: https://www.sayany.ru/

E-mail: root@sayany.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им. Д. И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д. И. Менделеева»)

Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

2078

от «__ » сетябр, 2025 г. №

Лист № 1

Регистрационный № 96517-25 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры кварцевые MultiTerm

Назначение средства измерений

Датчики температуры кварцевые MultiTerm (далее - датчики) предназначены для измерений и контроля температуры газообразных, жидких и сыпучих сред, а также для измерений температуры внутри твердых тел.

Описание средства измерений

Принцип действия датчиков основан на изменении частоты чувствительного элемента (далее по тексту- ЧЭ) от температуры. В качестве чувствительного элемента в датчиках используется миниатюрный пьезоэлектрический термочувствительный кварцевый резонатор повышенной точности.

Датчики изготавливаются следующих моделей: MultiTerm-1, MultiTerm-2, MultiTerm-3, отличающихся конструктивным исполнением.

Датчики модели MultiTerm-1 выполнены в виде корпуса прямоугольной формы внутри которого расположены: один ЧЭ, опорный низкочастотный кварцевый резонатор, схема автогенератора, принимающего сигнал от ЧЭ и формирующего частотный выходной сигнал. В корпусе совместно с автогенератором расположен цифровой модуль, который формирует цифровой сигнал по стандарту ModBus RTU.

Датчики моделей MultiTerm-2 и MultiTerm-3 состоят из двух основных частей: измерительного щупа и корпуса. Датчики модели MultiTerm-2 выполнены в прямоугольном пластиковом корпусе, датчики MultiTerm-3 имеют металлический корпус сложной формы с пластиковой крышкой.

У датчиков моделей MultiTerm-2 и MultiTerm-3 ЧЭ и опорный низкочастотный кварцевый резонатор расположены в измерительном щупе. В корпусе датчиков расположены схема автогенератора и цифровой модуль.

Индивидуальная градуировочная характеристика датчиков загружена в энергонезависимую память и представлена полиномом пятой степени.

Датчики выпускаются различных модификаций, отличающихся конструктивным исполнением, метрологическими и техническими характеристиками. Отдельные модели датчиков могут иметь герметичное исполнение.

Структурная схема обозначения датчиков приведена ниже:

MultiTerm-	Х	Х-	CD	L-	ТХ Х-	FХХ	Y
Модель 1 - накладной 2 - пластиковый корпус со щупом 3 - металлический корпус со щупом
Г - герметичный Обозначение отсутствует - не герметичный ^(*)
Класс абсолютной погрешности измерения температуры, ° С 03 - ± 0,03 05 - ± 0,05 10 - ± 0,1 30 - ± 0,3 50 - ± 0,5
Длина погружаемой части⁽**⁾, мм
Диапазон измерений температуры (Шифр при заказе T01 - T05 в соответствии с таблицей 2)

Рабочая температура эксплуатации

(Шифр при заказе F0 или F1 в соответствии с таблицей 3)

Вид разъема:

0 - кабельный ввод с разъемом

1 - разъем на корпусе датчика______________________________________________________

Примечание:

^(*) Датчики моделей MultiTerm-1 и MutliTerm-2 с длиной погружаемой части менее 50 мм выпускаются только с кодом заказа «Г»

⁽**⁾ Для датчиков модели MultiTerm-1 указывается «0»

Общий вид датчиков и места нанесения цифрового заводского номера в зависимости от модели представлен на рисунках 1-3. Корпус датчиков может изготавливаться в разных

цветовых решениях.

Рисунок 1 - внешний вид датчиков MultiTerm-1

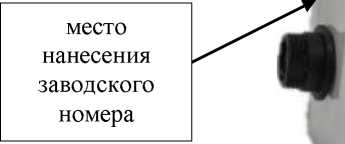

места нанесения заводского номера

Рисунок 3 - внешний вид датчиков

MultiTerm-3

Рисунок 2 - внешний вид датчиков

MultiTerm-2

Пломбирование датчиков не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус датчиков методом ультрафиолетовой маркировки либо при помощи наклейки. Конструкция датчиков не предусматривает нанесения знака поверки на его корпус.

Программное обеспечение

Программное обеспечение (ПО) датчиков состоит из:

- встроенного ПО, загружаемого изготовителем в энергонезависимую память датчика;
- автономного ПО, устанавливаемого на персональный компьютер.

Метрологически значимым является только встроенное ПО. Автономное ПО не является неотъемлемой частью датчиков и служит для считывания результатов измерений и проверки версии встроенного ПО. В качестве автономного ПО может быть использовано программное обеспечение сторонних производителей, предназначенное для работы с устройствами с протоколом обмена Modbus-RTU.

Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО датчиков и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TSensor RS485-I2C-SPI-C5
Номер версии (идентификационный номер) ПО	не ниже 1.4.9
Цифровой идентификатор ПО	отсутствует

Метрологические и технические характеристики Метрологические и основные технические характеристики датчиков в зависимости от модели приведены в таблицах 2-4.

Таблица 2 - Метрологические характеристики датчиков

Наименование характеристики	Значение
Диапазон измерений температуры, °С (в зависимости от шифра при заказе) - T01	от -30 до +90
- T02	от 0 до +60
- T03	от -30 до +60
- T04	от 0 до +90
- T05	от +15 до +45
Пределы допускаемой абсолютной погрешности измерений температуры, °С (в зависимости от шифра при заказе) - 03	± 0,03
- 05	± 0,05
- 10	± 0,10
- 30	± 0,30
- 50	± 0,50
Разрешающая способность при измерении температуры, °С	0,001

Таблица 3 - Основные технические характеристики датчиков

Наименование характеристики	Значение
Наименование характеристики	Ми1йТегт-1	МиШТегш -2	МиШТегш -3
Рабочая температура эксплуатации, °С (в зависимости от шифра при заказе): - F0 - F1 - относительная влажность, %, не более	совпадает с диапазоном измеряемой температуры от 0 до +60 98
Длина погружаемой части измерительного щупа, мм	-	от 20 до 500	от 50 до 550
Диаметр измерительного щупа, мм	-	от 6 до 8	от 6 до 8
Тип цифрового выходного сигнала	RS-485 с протоколом обмена Modbus-RTU
Диапазон напряжений питания постоянного тока, В	от 5 до 12
Номинальное значение напряжения питания постоянного тока, В	5
Ток потребления, мА, не более	10
Масса, кг, не более	0,2	0,3	0,4
Габаритные размеры корпуса, мм, не более: - ШхВхД - диаметр¹⁾ хД	65х60х40	65х60х40	050x120
Примечание: ¹⁾ - без учета размера электрического разъёма.

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка до отказа, ч, не менее	75000

Знак утверждения типа

наносится на Руководство по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Кол-во
Датчик температуры кварцевый	MutliTerm ¹⁾¹	1 шт.
Руководство по эксплуатации	26.51.51-001-52548575-2024 РЭ	1 экз²⁾
Паспорт	26.51.51-001-52548575-2024 ПС	1экз.
Ответная часть разъема	-	1 шт.
Примечания: ¹⁾ - обозначение модификации в соответствии с заказом; ²⁾ - на каждые 10 датчиков, поставляемых в один адрес.

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации 26.51.51-001-52548575-2024 РЭ.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. №2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

ТУ 26.51.51-001-52548575-2024 «Датчики температуры кварцевые MultiTerm. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «Мератек»

(ООО «Мератек») ИНН 7718289906

Юридический адрес: 105122, Москва г, Щелковское ш, дом 2А, этаж 12, помещения 1270-1272

Телефон: +7 (910) 412-89-80

Е-mail: info@meratek.com

Web-сайт: meratek.com

Изготовитель

Общество с ограниченной ответственностью «Мератек»

(ООО «Мератек») ИНН 7718289906

Юридический адрес: 105122, Москва г, Щелковское ш, дом 2А, этаж 12, помещения 1270-1272

Адрес места осуществления деятельности: 600020, г. Владимир, ул. Лермонтова, д. 11 Телефон: +7 (910) 412-89-80

Е-mail: info@meratek.com

Web-сайт: meratek.com

Испытательный центр

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » сснсябр5 2025 г. № _078

Лист № 1 Регистрационный № 96518-25 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительно-мониторинговые высокотемпературные СИМТ-1

Назначение средства измерений

Системы измерительно-мониторинговые высокотемпературные СИМТ-1

(далее по тексту - системы) предназначены для мониторинга внутренних поверхностей печи и неконтактных измерений температуры объектов в технологических процессах в металлургической, стекольной, топливно-энергетической промышленности.

Описание средства измерений

Принцип действия систем основан на преобразовании теплового излучения от исследуемого объекта, передаваемого измерительной частью (КТП-373 или КТВТ) в цифровой сигнал и отображении его в виде термограммы на дисплее персонального компьютера (далее по тексту - ПК).

Системы измерительно-мониторинговые высокотемпературные СИМТ-1

изготавливаются в следующих исполнениях: ФАСД.468426.001, ФАСД.468426.001-01.

Исполнения систем отличаются друг от друга по техническим характеристикам.

В состав систем измерительно-мониторинговых высокотемпературных СИМТ-1 входят:

- камера тепловизионная передающая КТП-373 (исполнение ФАСД.468426.001) или камера тепловизионная высокотемпературная КТВТ (исполнение ФАСД.468426.001-01);
- устройство автоматической защиты камеры УАЗК для ввода/вывода камеры телевизионной из высокотемпературной зоны;
- устройство сопряжения УС-8;
- устройства сопряжения УС-8-1;
- заслонки.

Камера тепловизионная передающая КТП-373 и камера тепловизионная высокотемпературная КТВТ конструктивно выполнены в виде цилиндрического жаропрочного металлического кожуха. В кожух помещен измерительный модуль, состоящий из тепловизионного модуля и объектива. Кожух оснащен системой охлаждения проточной водой и обдувом внутренней полости очищенным воздухом.

Устройство автоматической защиты камеры УАЗК предназначено для вывода камеры тепловизионной из высокотемпературной зоны при возникновении аварийной ситуации (прекращении подачи воды, отключении питающего напряжения, превышении температуры камерного кожуха свыше плюс 60 °С) или для технического обслуживания.

Устройство сопряжения УС-8 предназначено для обеспечения функционирования камеры тепловизионной, УАЗК при поддержке ПК с установленным ПО. УС-8 конструктивно выполнено в прямоугольном металлическом корпусе, внутри которого размещены источник бесперебойного питания, кнопки управления, сигнальные лампы и блок коммутации. На нижней части корпуса расположены отверстия для ввода/вывода кабелей и клемма заземления.

Устройство сопряжения УС-8-1 предназначено для обеспечения охлаждения камеры тепловизионной водой и сжатым воздухом, а также для контроля расхода потока воды, температуры воды на входе и выходе камеры тепловизионной.

Заслонки предназначены для открывания и закрывания смотрового отверстия высокотемпературной печи.

Внутреннее программное обеспечение (ПО) систем позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть передана посредством прямого подключения к USB-порту.

Компоненты систем могут изготавливаться в различных цветовых решениях.

Фотографии общего вида систем измерительно-мониторинговых высокотемпературных СИМТ-1 приведены на рисунках 1-2.

Место нанесения

заводского номера

Рисунок 1 - Общий вид кожуха, в котором расположен измерительный модуль систем измерительно-мониторинговых высокотемпературных СИМТ-1

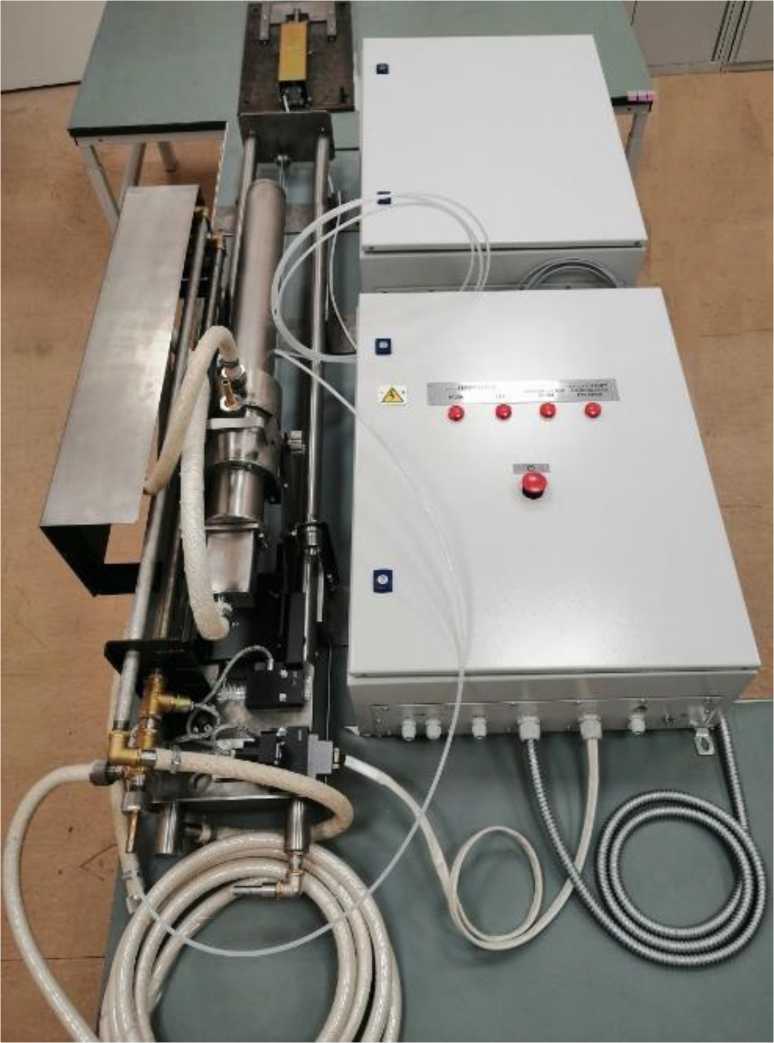

Рисунок 2 - Общий вид систем измерительно-мониторинговых высокотемпературных СИМТ-1

Пломбирование компонентов системы производится с помощью мастики и пломбировочных чашек. Заводской номер системы в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки (фирменная марка завода-изготовителя) на корпус кожуха. Конструкция компонентов системы не предусматривает нанесение знака поверки на его корпус.

Программное обеспечение

Программное обеспечение систем состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса измерительного модуля, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО систем измерительно-мониторинговых

высокотемпературных СИМТ-1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Optris PIX Connect
Номер версии (идентификационный номер) ПО	не ниже 3.19.3107.0
Цифровой идентификатор программного обеспечения	отсутствует

Автономное программное обеспечение ArgusSocket устанавливается на персональный компьютер и предназначено для взаимодействия с УАЗК.

Метрологические и технические характеристики

Метрологические и технические характеристики систем измерительномониторинговых высокотемпературных СИМТ-1 в зависимости от исполнения приведены в таблицах 2-3. Показатели надежности приведены в таблице 4.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений температуры, °С	от +600 до +1800
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне от +600 °C до +1600 °C включ.	±2,0
- в диапазоне св. +1600 °C до +1800 °C.	±3,0
Спектральный диапазон, мкм	от 8 до 14
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00

Таблица 3 - Технические характеристики

Наименование характеристики	Значение (в зависимости от исполнения)
	ФАСД.468426.001	ФАСД.468426.001-01
Углы поля зрения, градус по горизонтали х градус по вертикали	33,5°х25,0°	45,0°х33,0°
Масса, кг, не более:
- камера тепловизионная	22 (КТП 373), 12 (КТВТ)
- устройство автоматической защиты	56
камеры УАЗК
- устройство сопряжения УС-8	43
- устройство сопряжения УС-8-1	38
- заслонки	19

Продолжение таблицы 3

Наименование характеристики	Значение (в зависимости от исполнения)
	ФАСД.468426.001	ФАСД.468426.001-01
Габаритные размеры, мм (длина х ширина х высота), не более: - камера тепловизионная - устройство автоматической защиты камеры УАЗК - устройство сопряжения УС-8 - устройство сопряжения УС-8-1 - заслонки	180x205x1045 (КТП 373), 167x20x530 (КТВТ) 375x470x2100 980x260x680 867x260x680 370x106x720
Напряжение питания, В: - камера тепловизионная - УАЗК, УС-8, УС-8-1	5 220
Рабочие условия эксплуатации: - температура окружающей среды, °C	от +5 до +40 (для компонентов системы, находящихся вне печи); до +100 (вблизи задней стенки металлического кожуха); до +1800 кратковременно, в течение процесса измерений (вблизи передней стенки металлического кожуха)
- относительная влажность, %	от 10 до 90 (без конденсации) - для компонентов системы, находящихся вне печи

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка до отказа, ч, не менее	20 000
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Система измерительно-мониторинговая высокотемпературная СИМ		"-1 в составе:
Камера тепловизионная передающая	КТП-373	1 шт. (только для системы исполнения ФАСД.468426.001)
Камера тепловизионная высокотемпературная	КТВТ	1 шт. (только для системы исполнения ФАСД.468426.001-01)
Устройство автоматической защиты камеры	УАЗК	1 шт.
Устройство сопряжения	УС-8	1 шт.
Устройство сопряжения	УС-8-1	1 шт.
Заслонка	-	1 шт.
Комплект монтажных частей заслонки	-	1 шт.

Продолжение таблицы 5

Наименование	Обозначение	Количество
Комплект транспортной тары	-	1 шт.
Руководство по эксплуатации	ФАСД.468426.001 РЭ	1 экз.
Паспорт	ФАСД.468426.001 ПС	1 экз.
Программное обеспечение	Optris PIX Connect	-
Программное обеспечение	Argus Socket	-

Сведения о методиках (методах) измерений

приведены в разделе 1.1 «Описание и работа системы» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

ТУ ФАСД.468426.001 Система измерительно-мониторинговые высокотемпературная СИМТ-1. Технические условия.

Правообладатель

Акционерное общество «Научно-исследовательский институт телевидения»

(АО «НИИ телевидения»)

Юридический адрес: 194021, г. Санкт-Петербург, ул. Политехническая, д. 22 Телефон: +7 (812) 297-41-67

E-mail: niitv@niitv.ru

ИНН 7802774001

Web-сайт: www.niitv.ru

Изготовитель

Акционерное общество «Научно-исследовательский институт телевидения»

(АО «НИИ телевидения»)

Адрес: 194021, г. Санкт-Петербург, ул. Политехническая, д. 22

Телефон: +7 (812) 297-41-67

E-mail: niitv@niitv.ru

ИНН 7802774001

Web-сайт: www.niitv.ru

Испытательный центр

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » сентябре 2025 г. № __ ⁷⁸

Лист № 1 Регистрационный № 96519-25 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Камеры тепловизионные Tianbo H

Назначение средства измерений

Камеры тепловизионные Tianbo H (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.

Описание средства измерений

Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.

Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.

Тепловизоры изготавливаются в следующих моделях: Н640, Н1024, H1280. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.

Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 160° инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса расположены батарейный отсек, разъемы интерфейсов, а также слоты для карты памяти и сим-карты. На верхней части корпуса расположены видоискатель и кнопки управления.

Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, подключения через HDMI порт или при помощи беспроводной связи Wi-Fi.

Фотографии общего вида тепловизоров приведены на рисунке 1. Корпус тепловизоров может изготавливаться в различных цветовых решениях.

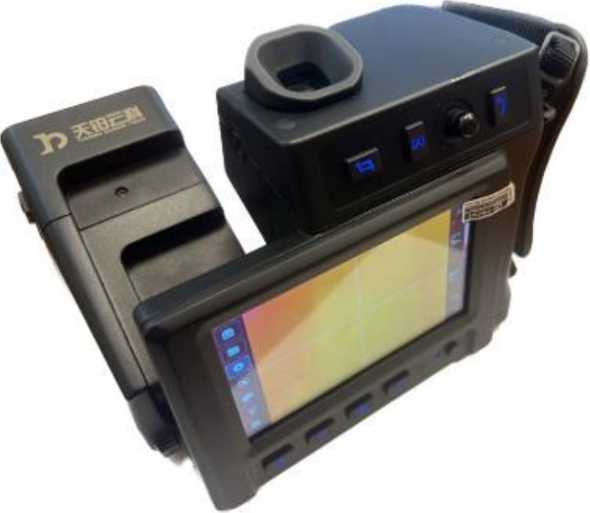

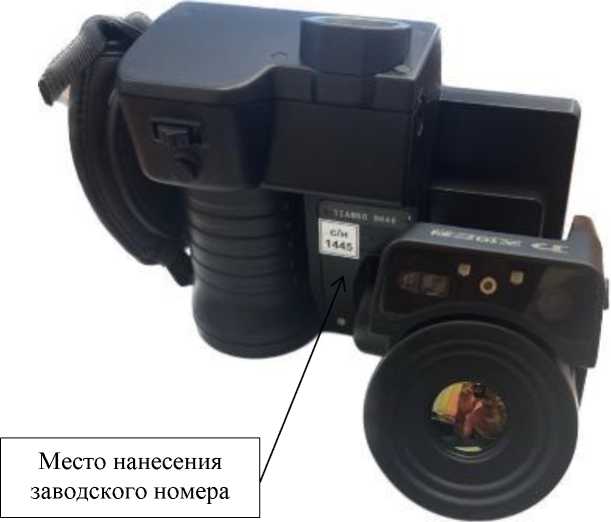

Рисунок 1 - Общий вид камер тепловизионных Tianbo H

Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.

Программное обеспечение

Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО тепловизоров

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО	не ниже H1.1.10 0.3.13 1.5.2
Цифровой идентификатор программного обеспечения	отсутствует

Автономное программное обеспечение «TBSmartIRImage» устанавливается на персональный компьютер и предназначено для визуализации измеренной тепловизором температуры, а также последующей обработки и анализа термограмм, полученных в процессе измерений температуры.

Метрологические и технические характеристики

Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение (в зависимости от модели)
Наименование характеристики	H640		H1024	H1280
Диапазоны измерений температуры*, °С			от -40 до +150
			от 0 до +410
		от +300 до +2000
Пределы допускаемой абсолютной			±2,0
погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С			±2,0

Пределы допускаемой относительной			±2,0
погрешности измерений температуры в диапазоне св. +100 °С до +2000 °С, %			±2,0

Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более	0,03
Спектральный диапазон, мкм	от 7,5 до 14
Углы поля зрения (в зависимости от типа		24,0°х18,0° (стандартный)
объектива), градус по горизонтали х градус			48°х37°
по вертикали:			12° х 9° 7°х5°
Пространственное разрешение (в зависимости от типа объектива), мрад: - объектив 24° (стандартный)	0,65		0,41	0,34
- объектив 48°	1,3		0,82	0,68
- объектив 12°	0,32		0,2	0,17
- объектив 7°	0,19		0,12	0,1
Коэффициент излучательной способности (изменяемый)	от 0,01 до 1,00
Примечание:
^* Указанные диапазоны измерений температуры выбираются			вручную (в меню тепловизора)
или переключаются автоматически.

Таблица 3 - Технические характеристики

Наименование характеристики	Значение (в зависимости от модели)
	H640	H1024	H1280
Количество пикселей матрицы детектора, пиксели*пиксели	640x480	1024x768	1280x1024
Масса, кг, не более	1,31 (включая батарею)
Разрешающая способность, °C	0,01
Угол поворота объектива,°	160
Режим фокусировки	ручной или авто
Цветовые палитры, шт.	10
Режимы отображения	ИК, видеокамера, картинка в картинке, наложение
Режимы измерений	точка (до 10 шт.), линия (до 10 шт.), квадрат (до 10 шт.), круг (до 5 шт.), отображение максимальной, минимальной и средней температуры
Хранение данных (в зависимости от формата): - изображение - видео	JPEG (ИК, видимое, в режиме наложения); сжатое или с радиометрической информацией в каждом пикселе
Интерфейсы	HDMI, USB (Type-C), карта памяти, Wi-Fi, Bluetooth, модуль 4G (опционально)
Встроенная память, Гб, не более	128
Разрешение дисплея, пиксели x пиксели	800x480	1024x768
Запись изображений или частота обновлений, Гц	50 или 60
Габаритные размеры, мм (длина х ширина х высота), не более	205x150x75
Напряжение питания, В	12
Время работы от батареи, ч, не менее	4
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %	от -40 до +50 от 10 до 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	14 000
Средний срок службы, лет, не менее	5

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Камера тепловизионная	Tianbo H (модель в соответствии с заказом)	1 шт.
Руководство по эксплуатации на камеры тепловизионные Tianbo H	-	1 экз.
Аккумуляторные литий-ионные батареи	-	2 шт.
Настольное зарядное устройство	-	1 шт.
Адаптер питания	-	1 шт.

Продолжение таблицы 4

Наименование	Обозначение	Количество
Кейс для переноски	-	1 шт.
USB-кабель (Тип С)	-	1 шт.
Кабель HDMI	-	1 шт.
Карта памяти SD	-	1 шт.
Устройство для чтения SD карт	-	1 шт.
Программное обеспечение на USB-накопителе	TBSmartIRImage	1 шт.
Объектив 48°	-	1 шт.
Объектив 12°	-	1 шт.
Объектив 7°	-	1 шт.
Штатив	-	1 шт.
* По дополнительному заказу

Сведения о методиках (методах) измерений

приведены в разделе 5 Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия на камеры тепловизионные Tianbo H компании Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай.

Правообладатель

Компания Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай

Адрес: Floor No. 4, Building 5, Qixianqiao Village, Liangzhu Street, Yuhang District, Hangzhou, China

Web-сайт: www.tianbo.cn

E-mail: tianbo@tianboir.cn

Телефон: +0086-159 9003 3047

Изготовитель

Компания Zhejiang Tianbo Cloud Tech Optoelectronics Co., Ltd., Китай

Адрес: Floor No. 4, Building 5, Qixianqiao Village, Liangzhu Street, Yuhang District, Hangzhou, China

Web-сайт: www.tianbo.cn

E-mail: tianbo@tianboir.cn

Телефон: +0086-159 9003 3047

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

Лист № 1 Регистрационный № 96520-25 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тонометры автоматические медицинские Marina, в вариантах исполнения

Назначение средства измерений

Тонометры автоматические медицинские Marina, в вариантах исполнения (далее - приборы) предназначены для неинвазивного измерения текущей частоты сердечных сокращений, систолического и диастолического артериального давления с помощью автономной программы, которая регулирует автоматическое надувание манжеты на плече/запястье и циклы измерения.

Описание средства измерений

Принцип действия приборов основан на анализе изменения параметров осцилляций давления воздуха в манжете при плавном повышении или снижении его величины.

Частота пульса определяется как среднее значение за несколько периодов сердечных сокращений. Измерения артериального давления и частоты пульса производятся автоматически, результаты измерений отображаются на дисплее прибора в цифровом виде.

Приборы состоят из электронного блока с жидкокристаллическим дисплеем и компрессионной манжеты. Манжета представляет собой пневмокамеру в чехле с застёжкой для её фиксации в месте расположения при измерении давления. Электронный блок включает в себя датчик давления, компрессор для нагнетания воздуха в манжету, клапан для автоматического сброса давления, узел обработки пульсовой волны, а также отсек для установки элементов питания.

Приборы после включения питания автоматически осуществляют самотестирование, установку нуля канала измерений давления в манжете, индикацию разряда элементов питания и ошибок, возникающих в процессе измерения.

Приборы изготавливаются в следующих вариантах исполнения: Тонометр автоматический медицинский Marina MED М1, Тонометр автоматический медицинский Marina MED М2, Тонометр автоматический медицинский Marina MED М3, Тонометр автоматический медицинский Marina MED М4, Тонометр автоматический медицинский Marina MED М5, Тонометр автоматический медицинский Marina MED PLUSЕ Р1, Тонометр автоматический медицинский Marina MED PLUSЕ Р2, Тонометр автоматический медицинский Marina MED PRO, Тонометр автоматический медицинский Marina MED PULSE, которые отличаются внешним видом электронных блоков и их функционалом, таким как подсветка дисплея, голосовая озвучка и Bluetooth, а также длиной обхвата манжеты и местом ее расположения.

Общий вид приборов приведен на рисунках 1-4.

Пломбирование приборов не предусмотрено.

Нанесение знака поверки на приборы не предусмотрено.

Серийный номер в виде арабских цифр и латинских букв наносится типографским способом на наклейку, прикрепленную к корпусу электронного блока прибора.

Места нанесения серийного номера и знака утверждения типа приведены на рисунке 5.

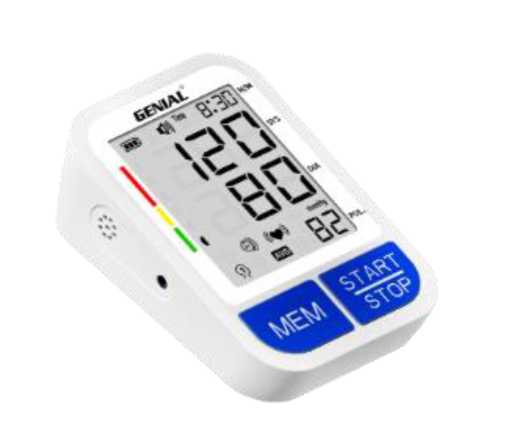

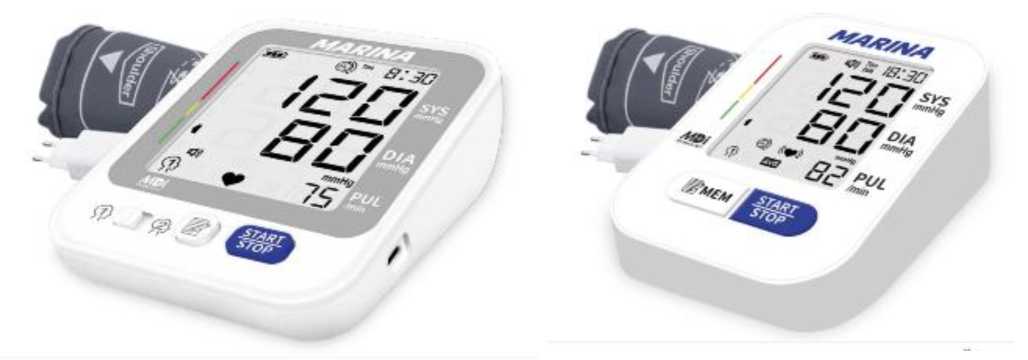

Рисунок 2 - Общий вид варианта исполнения MED М1, MED М2, MED М3,

MED М4, MED М5

Рисунок 1 - Общий вид варианта исполнения

MED PRO

Рисунок 3 - Общий вид варианта исполнения

MED PLUSE Р1 и MED PLUSE Р2

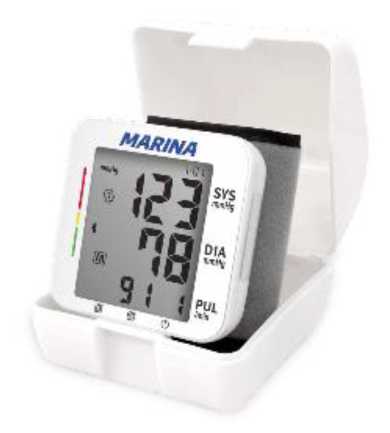

Рисунок 4 - Общий вид варианта исполнения MED PULSE

MARINA

Гонам вар автп м ааич веки й медицинский MED Ml

Место нанесения

знака утверждения типа

Место нанесения серийного номера

Рисунок 5 - Общий вид маркировки, расположенной на оборотной стороне корпуса электронного блока с указанием места нанесения серийного номера и знака утверждения типа

Сетевой едэптрр	5¥, lODOfflA ™
Батареи	=4 к 1.SV, типа АДА. =-=-=,
SN	7&>М>Я(1Г)1') 1111(1457

Программное обеспечение

Приборы имеют встроенное метрологически значимое программное обеспечений (далее

- ПО) для преобразования давления пульсовой волны в цифровой код, для последующего хранения результатов и вывода их на дисплей.

Приборы конструктивно выполнены как закрытое устройство и не имеют интерфейсов ввода и редактирования метрологически значимого ПО.

Конструкция приборов полностью исключает несанкционированные настройки и вмешательства, приводящие к искажению результатов измерений.

Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Firmware
Номер версии ПО, не ниже	1.0.0
Цифровой идентификатор ПО	Не отображается

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний давления в манжете, мм рт. ст.	от 0 до 290
Диапазон измерений давления в манжете, мм рт. ст.	от 40 до 260
Пределы допускаемой абсолютной погрешности прибора при измерении давления воздуха в манжете, мм рт. ст.	±3
Диапазон измерений частоты пульса, мин^-1	от 40 до 199
Пределы допускаемой относительной погрешности прибора при измерении частоты пульса, %	±5

аблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Длина обхвата манжеты, см Плеча: - MED M1, MED M2, MED PLUSE P1 - MED M3, MED M4, MED M5, MED PLUSE P2, MED PRO Запястья: - MED PULSE	от 22,0 до 32,0 от 22,0 до 42,0 от 13,5 до 21,5
Источник питания	4 элемента типа ААА (2 элемента типа ААА для MED PULSE); или адаптер переменного/постоянного тока 5 В (кроме MED PULSE)
Масса электронного блока, без учета элементов питания, г, не более - MED М1, MED М2, MED М3, MED М4, MED М5 - MED PLUSE Р1, MED PLUSE Р2 - MED PRO - MED PULSE	225 200 220 115
Габаритные размеры (длина^хвысота^хширина), мм, не более - MED М1, MED М2, MED М3, MED М4, MED М5	136,0^Х103,0^Х53,0

Наименование характеристики	Значение
- MED PLUSE Р1, MED PLUSE Р2	129,0x90,6x43,5
- MED PRO	110,0x135,0x49,0
- MED PULSE	72,0x70,0x30,0
Условия эксплуатации: - температура окружающего воздуха, °С	от +5 до +40
- относительная влажность, %, без конденсации	от 15 до 85
- атмосферное давление, кПа	от 86 до 106

Знак утверждения типа

наносится типографским способом на наклейку, прикрепленную к корпусу электронного блока, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений Комплектность приборов приведена в таблице 4.

аблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тонометр автоматический медицинский Marina, в вариантах исполнения	MED М1, MED М2, MED М3, MED М4, MED М5, MED PLUSE Р1, MED PLUSE Р2, MED PRO, MED PULSE	1 шт.
Манжета	Манжета с длиной обхвата от 22 до 32 см (для MED M1, MED M2, MED PLUSE P1) Манжета с длиной обхвата от 22 до 42 см (для MED M3, MED M4, MED M5, MED PLUSE P2, MED PRO) Манжета с длиной обхвата от 13,5 до 21,5 см (для MED PULSE)	1шт.
Элементы питания	Элементы питания типа ААА	4 шт. (2 шт. для MED PULSE)
Кейс	Для варианта исполнения MED PULSE	1 шт.
Адаптер переменного/постоянного тока 5 В	-	1 шт.
Руководство по эксплуатации	-	1 шт.
Гарантийный талон	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 10 «Указания по эксплуатации» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Пункт 1.6 Постановления Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»;

Стандарт предприятия Guangdong Genial Technology Co., Ltd., Китай.

Правообладатель

Guangdong Genial Technology Co., Ltd., Китай

Адрес: I-6-05-02, 11th Road, Area B, Guangfozhao Economic Cooperation Zone, Zhagang Town, Huaiji County, Zhaoqing City, Guangdong Province, 526437, P.R. China

Телефон: 400-822-6838

E-mail: admin@genial.cn

Изготовитель

Guangdong Genial Technology Co., Ltd., Китай

Адрес: I-6-05-02, 11th Road, Area B, Guangfozhao Economic Cooperation Zone, Zhagang Town, Huaiji County, Zhaoqing City, Guangdong Province, 526437, P.R. China

Телефон: 400-822-6838

E-mail: admin@genial.cn

Испытательный центр

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66

E-mail: www.rostest.ru

Web-сайт: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » с_п_б|_ 2025 г. № _078

Лист № 1 Регистрационный № 96521-25 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Терморегистраторы электронные многократного применения FarmFrost LOG M

Назначение средства измерений

Терморегистраторы электронные многократного применения FarmFrost LOG M (далее по тексту - терморегистраторы) предназначены для измерений и регистрации температуры, выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) при хранении и транспортировании различной продукции, в том числе, в системе «холодовой цепи»; для измерений и регистрации относительной влажности окружающей среды.

Описание средства измерений

Принцип действия терморегистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и относительной влажности и поступающих в электронный блок от встроенных первичных преобразователей (датчиков) температуры и относительной влажности, в цифровой код.

Каждый терморегистратор является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (только для модификации FarmFrost LOG M-3) в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в терморегистраторах, происходит в виде отчетного файла формата «.pdf» или «.csv», а также запись в них новых установочных параметров производится с помощью персонального компьютера. Для модификаций FarmFrost LOG M-1 и FarmFrost LOG M-3 считывание результатов измерений допускается с дисплея. Подключение терморегистратора к устройству осуществляется посредством интерфейса USB.

Терморегистраторы электронные многократного применения FarmFrost LOG M изготавливаются следующих модификаций: FarmFrost LOG M-1 (исполнения FarmFrost LOG M-1.2, FarmFrost LOG M-1.3 и FarmFrost LOG M-1.5), FarmFrost LOG M-2 (исполнения FarmFrost LOG M-2.3 и FarmFrost LOG M-2.10), FarmFrost LOG M-3 (исполнения FarmFrost LOG M-3.3 и FarmFrost LOG M-3.10). Модификации и исполнения терморегистраторов отличаются друг от друга по метрологическим и техническим характеристикам.

Терморегистраторы электронные многократного применения FarmFrost LOG M модификации FarmFrost LOG M-1 конструктивно выполнены в виде компактного моноблока прямоугольной формы из поликарбоната со встроенным датчиком температуры, имеют ЖК-дисплей с отображением измеряемой температуры, а также дополнительной информации. На лицевой части корпуса расположена также многофункциональная кнопка.

Терморегистраторы электронные многократного применения FarmFrost LOG M модификаций FarmFrost LOG M-2, FarmFrost LOG M-3 конструктивно выполнены в виде компактного моноблока прямоугольной формы из поликарбоната со встроенным датчиком температуры и относительной влажности (только для модификации FarmFrost LOG M-3).

Терморегистраторы модификации FarmFrost LOG M-3 имеют ЖК-дисплей с отображением измеряемой температуры, а также дополнительной информации. В корпус терморегистраторов встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру.

Корпуса терморегистраторов могут изготавливаться в различных цветовых решениях. На рисунках 1-3 представлены фотографии общего вида терморегистраторов.

Место нанесения заводского номера

исполнение FarmFrost LOG M-1.2

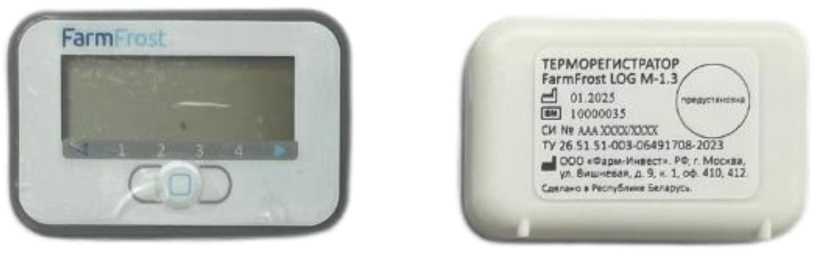

исполнение FarmFrost LOG M-1.3

Farm

ТЕРМОРЕГИСТРАТОР -— FarmFroM 10G М-1.5/ \

еД «и мм |I

И 10<ХЮСИ5 \ }

О' NS млшххш '

ТУ 26 51 51ЧЮЗ-064917Св-2021 ^ССОаФло» И->мст* »Ф г Моем» ул. Вишипла л J , 1,о® <10.412 Сделано в Ptocajtaaia 5<«*р»е.

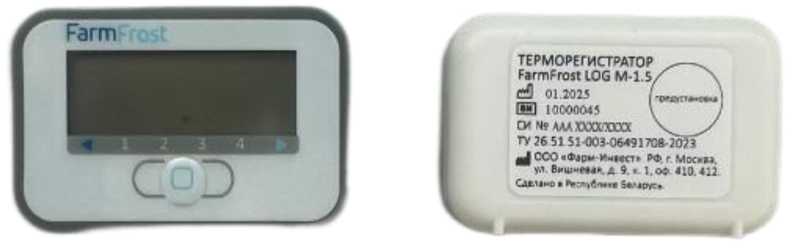

исполнение FarmFrost LOG M-1.5

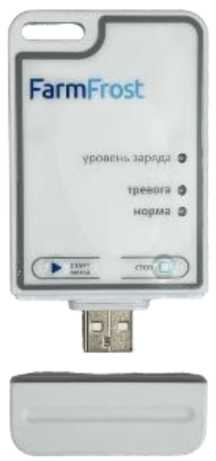

Рисунок 1 - Общий вид терморегистраторов электронных многократного применения

FarmFrost LOG M модификации FarmFrost LOG M-1 исполнения FarmFrost

ТЕРМОРЕГИСТРАТОР FarmFrost LOG М-2 Ю Cf) 04 2325 Е 2ССОЗЗЭ5 СИ МАДАХХ>Х ККХХ

ТУ 26 5] S'ООЗ С64<И7Св 2023

□ ООО .е^- f-c ■ V...«4

и a i • I оа <10.412

:*>■**> • к*чгг ♦

Farm

исполнение FarmFrost LOG M-2.10

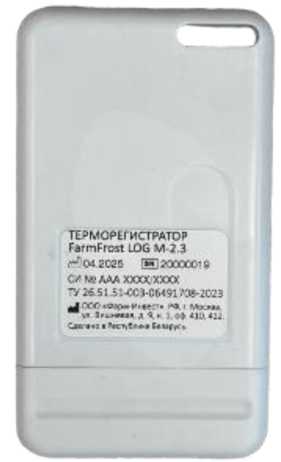

исполнение FarmFrost LOG M-2.3

Рисунок 2 - Общий вид терморегистраторов электронных многократного применения

FarmFrost LOG M модификации FarmFrost LOG M-2

ГЕРМОРЕГИСТРАТОР f»<vnf'OStlOG М-3.3 ^04 2025 !И ЗС00Х44 си ч® алл ххххзоосх

ГУ 26 51 St CC3 06«9>)C« 232)

J пза «еи*« »х I vm»w

н д. -з < |.оф <tc at)

Гхд • ■эчоЛ »*■» м«ар*-»

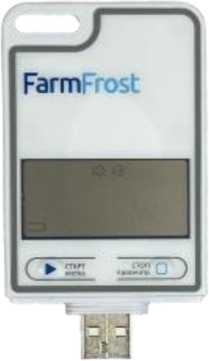

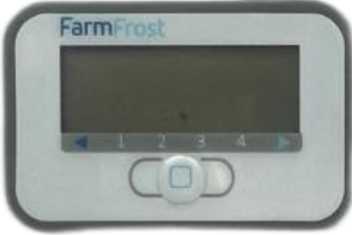

исполнение FarmFrost LOG M-3.3

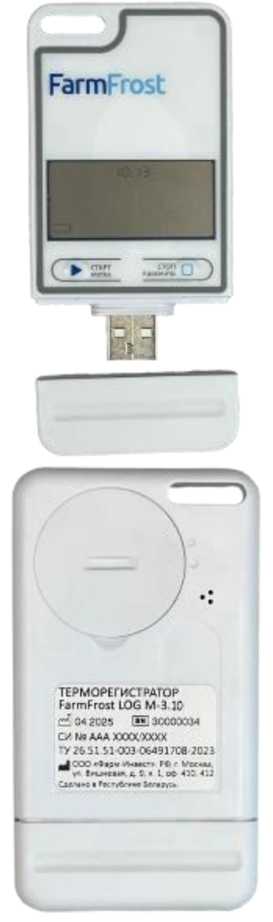

исполнение FarmFrost LOG M-3.10

Рисунок 3 - Общий вид терморегистраторов электронных многократного применения

FarmFrost LOG M модификации FarmFrost LOG M-3

Пломбирование терморегистраторов не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус терморегистраторов. Конструкция терморегистраторов не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Программное обеспечение (ПО) регистраторов состоит из двух частей: из встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО, загружаемое в терморегистраторы на предприятии-изготовителе во время производственного цикла. Метрологические характеристики терморегистраторов нормированы с учетом влияния на них встроенного ПО.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО терморегистраторов электронных многократного применения FarmFrost LOG M

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FarmFrost P
Номер версии (идентификационный номер) ПО	не ниже 0.9.0
Цифровой идентификатор программного обеспечения	отсутствует

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция регистраторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Автономное (внешнее) ПО «FarmFrost^® Log M», находящееся в свободном доступе для скачивания на сайте предприятия-изготовителя, устанавливается на ПК и применяется для настройки таких параметров терморегистраторов, как: количество пороговых значений, период измерения температуры и относительной влажности, длительность записи и время задержки начала измерений («отложенный» старт) и других.

Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляется потребителем самостоятельно.

Метрологические и технические характеристики

Метрологические и основные технические характеристики терморегистраторов электронных многократного применения FarmFrost LOG M приведены в таблицах 2-4.

Таблица 2 - Метрологические и основные технические характеристики терморегистраторов

электронных многократного применения FarmFrost LOG M модификации FarmFrost LOG M-1
Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -40 до +70
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±0,5 (в диапазоне от -20 °C до +40 °C включ.) ⁽¹⁾; ±0,7 (в диапазоне от -40 °C до -20 °C не включ. и св. +40 °C до +70 °C)
Разрешающая способность (при измерении и регистрации температуры), °C	0,1
Программируемый интервал между измерениями, с⁽²⁾	от 30 до 64800
Номинальное напряжение питания, В	3
Тип элемента питания	CR2450
Габаритные размеры (длина х высота х ширина), мм, не более	47x31x14
Масса, г, не более	21
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -40 до +70 95 (без конденсации)
Интерфейс связи с ПК	USB
Объем памяти, записей, не более	43 000

Продолжение таблицы 2

Наименование характеристики	Значение
Средний срок службы, лет, не менее: - исполнение FarmFrost LOG M-1.2	2
- исполнение FarmFrost LOG M-1.3	3
- исполнение FarmFrost LOG M-1.5	5
Примечания: ⁽¹⁾ - термоиндикаторы соответствует классу точности 2 по ГОСТ Р 56940-2016/EN 12830:1999;
⁽²⁾ - минимальный шаг программирования интервала между измерениями - 30 с.

Таблица 3 - Метрологические и основные технические характеристики терморегистраторов

электронных многократного применения FarmFrost LOG M модификации FarmFrost LOG M-2
Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -40 до +70
Пределы допускаемой абсолютной погрешности измерений температуры, °C	±0,5 (в диапазоне от -20 °C до +40 °C включ.) ⁽¹⁾; ±0,7 (в диапазоне от -40 °C до -20 °C не включ. и св. +40 °C до +70 °C)
Разрешающая способность (при измерении и регистрации температуры), °C	0,1
Программируемый интервал между измерениями, с⁽²⁾	от 30 до 64800
Номинальное напряжение питания, В	3
Тип элемента питания	CR2450 (сменный для исполнения FarmFrost LOG M-2.10)
Габаритные размеры (длина х высота х ширина), мм, не более	47x85x11
Масса, г, не более	32
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -40 до +70 95 (без конденсации)
Интерфейс связи с ПК	USB
Объем памяти, записей, не более	43 000
Средний срок службы, лет, не менее	3
Примечания: ⁽¹⁾ - термоиндикаторы соответствует классу точности 2 по ГОСТ Р 56940-2016/EN 12830:1999; ⁽²⁾ - минимальный шаг программирования интервала между измерениями - 30 с.

Таблица 4 - Метрологические и основные технические характеристики терморегистраторов электронных многократного применения FarmFrost LOG M модификации FarmFrost LOG M-3

Наименование характеристики

Значение

Диапазон измерений температуры, °C

от -40 до +70

Пределы допускаемой абсолютной погрешности измерений температуры, °C

±0,5 (в диапазоне от -20 °C до +40 °C включ.) ⁽¹⁾;

±0,7 (в диапазоне от -40 °C до -20 °C не включ. и св. +40 °C до +70 °C)

Продолжение таблицы 4

Наименование характеристики	Значение
Диапазон измерений (показаний) относительной влажности, %	от 5 до 95 (от 0 до 100)
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды от +10 °C до +30 °С включ.), %: - в диапазоне от 5 % до 20 % включ. и св. 80 % до 95 % - в диапазоне св. 20 % до 80 % включ.	и- н--U yi оо
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды св. +30 °C до +70 °С), %: - в диапазоне от 5 % до 20 % включ. и св. 80 % до 95 % - в диапазоне св. 20 % до 80 % включ.	и- но о
Разрешающая способность (при измерении и регистрации температуры), °C	0,1
Разрешающая способность (при измерении и регистрации относительной влажности), %	0,1
Программируемый интервал между измерениями, с⁽²⁾	от 30 до 64800
Номинальное напряжение питания, В	3
Тип элемента питания	CR2450 (сменный для исполнения FarmFrost LOG M-3.10)
Габаритные размеры (длина х высота х ширина), мм, не более	47x85x11
Масса, г, не более	32
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -40 до +70 95 (без конденсации)
Интерфейс связи с ПК	USB
Объем памяти, записей, не более	43 000
Средний срок службы, лет, не менее	3
Примечания: ⁽¹⁾ - термоиндикаторы соответствует классу точности 2 по ГОСТ Р 56940-2016/EN 12830:1999; ⁽²⁾ - минимальный шаг программирования интервала между измерениями - 30 с.

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Терморегистратор электронный многократного применения	FarmFrost LOG M (обозначение модификации - в соответствии с заказом)	В соответствии с заказом (минимальное количество 1 шт.)
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Лента со стикерами («НОРМА»)	-	1 шт.

Продолжение таблицы 5

Наименование	Обозначение	Количество
Контрольная карточка (КК) LOG M-1	-	1 экз.
Крючок-подставка (опционально)	-	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 9 «Работа с устройством» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 56940-2016/EN 12830:1999 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению;

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

ТУ 26.51.51-003-06491708-2023 Терморегистраторы электронные многократного применения FarmFrost LOG M. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Фарм-Инвест»

(ООО «Фарм-Инвест»)

ИНН 7733314931

Юридический адрес: 125362, г. Москва, ул. Вишнёвая, д. 9, к.1, эт. 4, пом. 410, 412

Телефон: +7 (495) 488-72-23

E-mail: farm@farm-invest.ru

Web-сайт: www.farm-invest.ru

Изготовитель

Общество с ограниченной ответственностью «Фарм-Инвест»

(ООО «Фарм-Инвест»)

ИНН 7733314931

Юридический адрес: 125362, г. Москва, ул. Вишнёвая, д. 9, к.1, эт. 4, пом. 410, 412

Телефон: +7 (495) 488-72-23

E-mail: farm@farm-invest.ru

Web-сайт: www.farm-invest.ru

Производственная площадка: Открытое акционерное общество «ЭНЭФ»

(ОАО «ЭНЭФ»)

Адрес: 222310, Республика Беларусь, Минская область, г. Молодечно,

ул. Металлистов, 5

Тел./факс: (+375176) 74-63-08, 74-63-12

Испытательный центр

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

от «

и метрологии

сентябр; лг 2078

» _ 2025 Г. №

Лист № 1

Всего листов 4

Регистрационный № 96522-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар горизонтальный стальной Р-50

Назначение средства измерений

Резервуар горизонтальный стальной Р-50 (далее - резервуар) предназначен для измерений объема при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Принцип действия резервуара основан на заполнении его до уровня, соответствующего определенному объему нефтепродуктов, приведенному в градуировочной таблице. Конструктивно резервуар представляет собой горизонтальный односекционный стальной сосуд с прямоугольным основанием наземного расположения. Вокруг резервуара имеется защитная рама, представляющая собой обвязку из металлоконструкций, для безопасной эксплуатации и удобства транспортирования.

Резервуар может быть перемещен при помощи автомобильного или железнодорожного транспорта на новое место эксплуатации. При этом метрологические характеристики резервуара должны быть подтверждены на новом месте эксплуатации с составлением градуировочной таблицы.

К данному типу относится резервуар горизонтальный стальной Р-50 с заводским номером 3753.

Общий вид резервуара горизонтального стального Р-50 приведен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из четырех арабских цифр, нанесен ударным методом на металлическую информационную табличку, расположенную рядом с горловиной резервуара, в месте, указанном на рисунке 2.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование резервуара для защиты от несанкционированного доступа не предусмотрено.

Рисунок 1 - Общий вид резервуара горизонтального стального Р-50

Место расположения информационной таблички

Место нанесения заводского номера

_т/ф 095) 994-23-^2, e-mail pf-mzlcdjyandex п

025

ПФ M3K"

(ИЙ p-H

m. обл Солнечно юс. Пов^рп^ю

т/ф : <495) 994-23-у2, e-mail: pf-mzk ■: yandexTU^^.

А Резервуар:__\ 1 ‘ ^н I

Номинальны^ Абьем

Заводе - ’ '/1 Ns I J «5 _____

Рабочее давление, КМ 1а:

Масса. Ki: /5 С 4__

Дата изготовления: I U 201 )j г

№ бригады.____* XX

Рисунок 2 - Общий вид горловины резервуара, обозначение места нанесения заводского номера на информационную табличку

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость резервуара, м³	50
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °C

от -40 до +50

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	12

Знак утверждения типа

наносится на титульный лист формуляра печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар горизонтальный стальной	Р-50	1 шт.
Руководство по эксплуатации		1 шт.
Формуляр		1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 2.5 «Использование изделия по назначению» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Производственная фирма МЗК» (ООО «ПФ МЗК»)

Юридический адрес: 141540, Московская область, г.о. Солнечногорск, пгт. Поварово, тер. Производственный Квартал № 1, стр. 5

Изготовитель

Общество с ограниченной ответственностью «Производственная фирма МЗК» (ООО «ПФ МЗК»)

ИНН 5044035923

Адрес: 141540, Московская область, г.о. Солнечногорск, пгт. Поварово, тер. Производственный Квартал № 1, стр. 5

Испытательный центр

Общество с ограниченной ответственностью «Калибровка и поверка резервуаров» (ООО «КиПР»)

ИНН 5008057216

Юридический адрес: 141707, Московская область, г. Долгопрудный, ул. Спортивная, д. 11а, кв. 36

Адрес места осуществления деятельности: 141701, Россия, Московская область, г. Долгопрудный, проезд Лихачевский, д. 4, стр. 1, этаж 3, оф. 315

Телефон: (916) 426-56-14

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.315261

Лист № 1

Всего листов 5

Регистрационный № 96523-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГСп

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГСп (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их до уровня, соответствующего определенному объему нефтепродуктов, приведенному в градуировочной таблице. Конструктивно резервуары представляют собой горизонтальные односекционные стальные цилиндрические сосуды с коническими днищами подземного расположения.

Резервуары имеют модификации РГСп-10, РГСп-15 и РГСп-25, которые отличаются геометрическими размерами и номинальной вместимостью. Резервуары РГСп-10 и РГСп-25 выполнены в двустенном исполнении. Резервуар РГСп-15 выполнен в одностенном исполнении.

Резервуары расположены по адресу: Московская область, н. п. Кубинка-2.

К данному типу относятся резервуары стальные горизонтальные цилиндрические РГСп с заводскими номерами 200, 203, 204, 205, 211, 213.

Эскиз общего вида резервуаров стальных горизонтальных цилиндрических РГСп приведен на рисунке 1.

Рисунок 1 - Эскиз общего вида резервуаров стальных горизонтальных цилиндрических РГСп

Заводские номера в виде цифрового обозначения, состоящего из трех арабских цифр, нанесены методом ручной маркировки на информационную табличку, расположенную рядом с горловиной каждого резервуара, в местах, указанных на рисунке 2.

Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование резервуаров для защиты от несанкционированного доступа не предусмотрено.

Рисунок 2 - Общий вид горловин и замерных люков резервуаров, места нанесения заводского номера на информационные таблички

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация резервуара	РГСп-10	РГСп-15	РГСп-25
Заводские номера	200, 203, 204	205	211, 213
Номинальная вместимость резервуара, м³	10	15	25
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °C Атмосферное давление, кПа

от -40 до +40 от 84 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	18

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГСп	6 шт.
Паспорт		6 экз.

Сведения о методиках (методах) измерений приведены в разделе 10 «Правила транспортирования, хранения и эксплуатации» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Стилар»

(ООО «Стилар»)

Юридический адрес: 150000, г. Ярославль, ул. Комсомольская, д. 18, помещ. 5

Изготовитель

Общество с ограниченной ответственностью «Стилар»

(ООО «Стилар»)

ИНН 7604352745

Юридический адрес: 150000, г. Ярославль, ул. Комсомольская, д. 18, помещ. 5

Адрес места осуществления деятельности: 141600, Московская область, г. Клин, Волоколамское шоссе, д. 25, корп. 1

Испытательный центр

Общество с ограниченной ответственностью «Калибровка и поверка резервуаров» (ООО «КиПР»)

ИНН 5008057216

Юридический адрес: 141707, Московская область, г. Долгопрудный, ул. Спортивная, д. 11а, кв. 36

Телефон: (916) 426-56-14

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.315261

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » еешябте 2025 г. № _⁰⁷⁸

Лист № 1

Всего листов 4

Регистрационный № 96524-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные горизонтальные цилиндрические РГСп-4

Назначение средства измерений

Резервуары стальные горизонтальные цилиндрические РГСп-4 (далее - резервуары) предназначены для измерений объема при приеме, хранении и отпуске нефтепродуктов.

Описание средства измерений

Принцип действия резервуаров основан на заполнении их до уровня, соответствующего определенному объему нефтепродуктов, приведенному в градуировочной таблице. Конструктивно резервуары представляют собой горизонтальные односекционные двустенные стальные цилиндрические сосуды с усеченно-коническими днищами подземного расположения.

Резервуары расположены по адресу Московская область, н. п. Кубинка-2.

К данному типу относятся резервуары стальные горизонтальные цилиндрические РГСп-4 с заводскими номерами 217, 218.

Эскиз общего вида резервуаров стальных горизонтальных цилиндрических РГСп-4 приведен на рисунке 1.

Заводские номера в виде цифрового обозначения, состоящего из трех арабских цифр, нанесены ударным методом на информационную табличку, расположенную рядом с горловиной каждого резервуара, в местах, указанных на рисунках 2 и 3.

Рисунок 1 - Эскиз общего вида резервуаров стальных горизонтальных цилиндрических РГСп-4

Место нанесения заводского номера

Место расположения информационной таблички

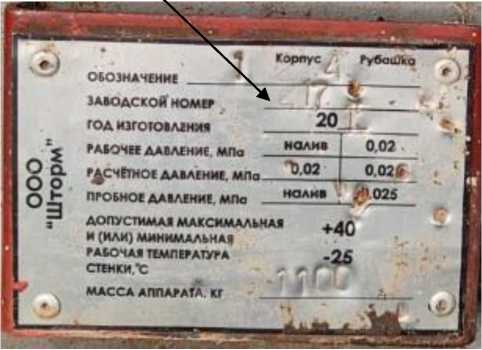

Рисунок 2 - Общий вид горловины и замерного люка резервуара № 217, обозначение места нанесения заводского номера на информационную табличку

Место расположения информационной таблички

Рисунок 3 - Общий вид горловины и замерного люка резервуара № 218, обозначение места нанесения заводского номера на информационную табличку

Место нанесения заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость резервуара, м³	4,0
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °C Атмосферное давление, кПа

от -25 до +40 от 84 до 106,7

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10

Знак утверждения типа

наносится на титульный лист паспорта печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	РГСп-4	2 шт.
Паспорт		2 экз.

Сведения о методиках (методах) измерений

приведены в разделе 7.1 «Указания по эксплуатации» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Правообладатель

Общество с ограниченной ответственностью «Шторм»

(ООО «Шторм»)

Юридический адрес: 347800, Ростовская обл., г. Каменск-Шахтинский, ул. Пушкина, д. 82

Изготовитель

Общество с ограниченной ответственностью «Шторм»

(ООО «Шторм»)

ИНН 6147036737

Адрес: 347800, Ростовская обл., г. Каменск-Шахтинский, ул. Пушкина, д. 82

Испытательный центр

Общество с ограниченной ответственностью «Калибровка и поверка резервуаров» (ООО «КиПР»)

ИНН 5008057216

Юридический адрес: 141707, Московская обл., г. Долгопрудный, ул. Спортивная, д. 11а, кв. 36

Адрес места осуществления деятельности: 141701, Россия, Московская обл., г. Долгопрудный, пр-д Лихачевский, д. 4, стр. 1, этаж 3, оф. 315

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.315261

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

3817 Kb

Файлов: 3 шт.
