Лист № 1 Регистрационный № 90312-23                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры многоканальные ДУУ10 (далее - уровнемеры) предназначены для измерений уровня жидкости, в том числе сжиженных газов, уровня раздела жидкостей, избыточного давления в резервуарах, работающих под избыточным давлением.

Принцип действия уровнемеров при измерении уровня основан на измерении времени распространения в стальной проволоке короткого импульса упругой деформации. По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего по чувствительному элементу (далее - ЧЭ), в проволоке под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется пьезоэлементом, закрепленным на ней. Так же возникает импульс упругой деформации, отраженный от нижнего конца ЧЭ уровнемера и принимаемый пьезоэлементом. Уровнемеры измеряют время, прошедшее с момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом. Это позволяет вычислить расстояние до местоположения поплавка, определяемого положением уровня жидкости.

Принцип действия уровнемеров при измерении избыточного давления основан на воздействии давления измеряемой среды на измерительную мембрану ячейки измерения давления, расположенной на нижнем конце ЧЭ, при прогибе которой возникает электрический сигнал пропорциональный приложенному давлению.

Уровнемеры в зависимости от варианта исполнения состоят из первичного(ых) прибора(ов) и вторичного прибора (далее - ВП) (кроме уровнемера исполнения 0).

Первичный прибор (далее - ПП) состоит из корпуса с индикацией/без индикации, жесткого или гибкого ЧЭ, и поплавков в количестве от одного до трех и, соответственно, может измерять до трех уровней/уровней раздела жидкостей.

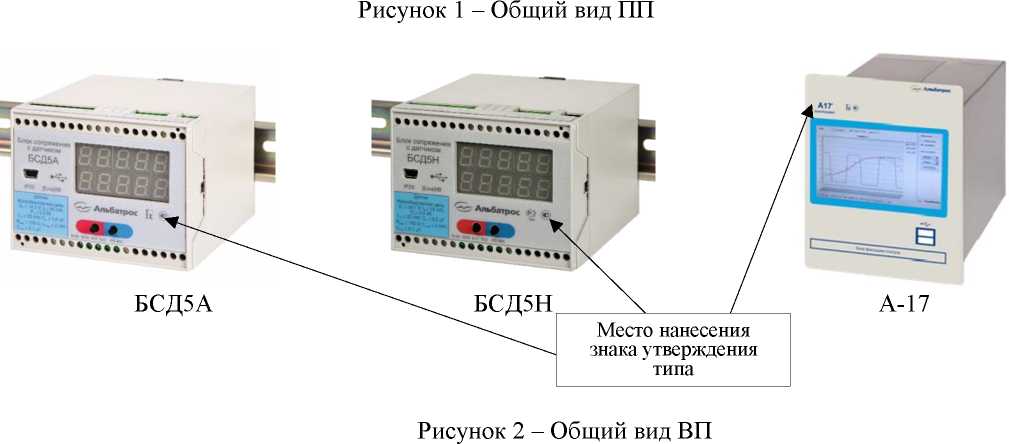

В качестве ВП используются блоки сопряжения с датчиком БСД5А (далее - БСД5А), БСД5Н (далее - БСД5Н) или контроллер А17 (далее - А17). ВП содержит устройства связи с ПП, приёма, преобразования, передачи и индикации измерительной информации. ВП обеспечивают передачу результатов измерений на внешние устройства посредством токовых и цифровых сигналов.

В зависимости от состава уровнемеры выпускаются в исполнениях, представленных в таблице 1.

Таблица 1 - Исполнения уровнемеров

Уровнемеры могут включать в свой состав измерительные каналы (далее - ИК) уровня жидкости, уровня раздела жидкостей, ИК избыточного давления, ИК преобразования значения уровня в выходной токовый сигнал.

Конструкция уровнемеров и условия их эксплуатации не предусматривают нанесение знака поверки непосредственно на уровнемеры.

с жестким ЧЭ

с гибким ЧЭ

Заводской номер ПП в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус ПП методом лазерной гравировки. Заводской номер ВП в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку ВП типографским способом.

Заводской номер уровнемеров исполнения 1, 2 и 3 соответствует заводскому номеру ВП (заводские номера ПП, входящих в состав уровнемера, при этом указываются в паспорте уровнемера). Заводской номер уровнемера исполнения 0 соответствует заводскому номеру ПП.

ПП

Рисунок 3 - Маркировка

H - количество кабельных вводов; I - наличие защитной крышки;

J - предельное рабочее давление контролируемой среды, МПа;

K - присоединение к процессу;

L - дополнения;

M - тип кабельного ввода;

N - наличие обогрева корпуса и вид взрывозащиты. Наличие индикации и протокол: 00 - без индикации с протоколом HART; 01 - без индикации с протоколом АО «Альбатрос»; 02 - без индикации, интерфейс RS-485 в формате протокола Modbus RTU;

• 10 - с индикацией и протоколом HART;

• 11 - с индикацией и протоколом АО «Альбатрос»;

• 12 - с индикацией, интерфейс RS-485 в формате

протокола Modbus RTU.___________________________

База измерений: 0 - крыша; 1 - дно._________________________

Диапазон изменения температуры контролируемой среды, °С: 0 - нормальный; 1 - расширенный.______________________________

Длина ЧЭ уровнемера, м._________________________________________

Пределы допускаемой основной абсолютной погрешности измерений ИК уровня (уровня раздела жидкостей): 0 - см. таблицу 3; 1 - см. таблицу 3.______

Номер разработки: 02 - жесткий ЧЭ, измерение уровня;

04 - жесткий ЧЭ, измерение уровня и уровня раздела жидкостей;

06 - жесткий ЧЭ, измерение уровня и давления;

08 - жесткий ЧЭ, измерение уровня, уровня раздела жидкостей и давления;

10 - гибкий ЧЭ, измерение уровня;

12 - гибкий ЧЭ, измерение уровня и уровня раздела жидкостей;

14 - гибкий ЧЭ, измерение уровня и двух уровней раздела жидкостей.

Расшифровка значений полей «H», «I», «J», «K», «L», «M», «N» условного обозначения ПП уровнемеров приведена в руководстве по эксплуатации.

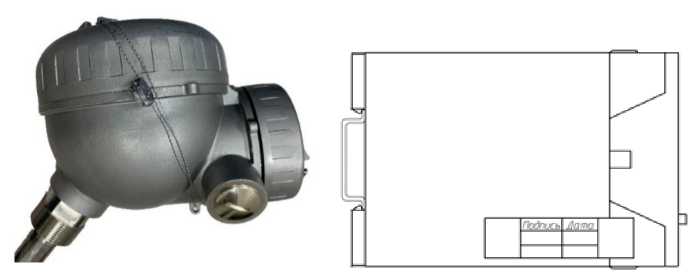

ПП пломбируются предприятием-изготовителем с помощью проволоки и свинцовой пломбы, БСД5А и БСД5Н - бумажной пломбой по ГОСТ 18677-73, А17 - этикетками контроля

вскрытия, выполненными в виде самоклеящихся пломб на пленочной подложке с нанесенными на них торговым знаком предприятия-изготовителя.

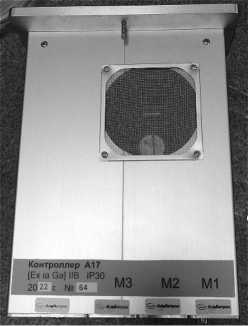

А17

Рисунок 4 - Места пломбировки

Программное обеспечение (далее - ПО) является встроенным. ПО предназначено для обработки измерительной информации, отображения результатов измерений на индикаторе уровнемера, формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.

Идентификационные данные ПО выводятся на индикаторы уровнемера, а также доступны для чтения с персональных компьютеров верхнего уровня. Для защиты от несанкционированного доступа к ПО доступ к настройкам уровнемера ограничен паролями и пломбами. Метрологические характеристики уровнемеров нормированы с учетом влияния ПО.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Таблица 5 - Показатели надежности

наносится на корпус первичного(ых) прибора(ов) методом лазерной гравировки, на лицевую панель ВП, на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 6 - Комплектность средства измерений

приведены в разделе 4 «Общее устройство и принцип работы уровнемеров» руководства по эксплуатации.

Приказ Росстандарта от 30.12.2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

Приказ Росстандарта от 20.10.2022 года № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Росстандарта от 01.10.2018 года № 2091 «Об утверждении Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 140^-16 до 100 А»

ТУ 26.51.52-006-29421521-2022 «Уровнемеры многоканальные ДУУ10. Технические условия»

Акционерное общество «Альбатрос»

(АО «Альбатрос»)

ИНН 7713003423

Юридический адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 3, этаж 2, офис 12

Телефон (факс): +7 (499) 682-99-91, +7 (495) 921-41-73

Web-сайт: www.albatros.ru

E-mail: market@albatros.ru

Акционерное общество «Альбатрос»

(АО «Альбатрос»)

ИНН 7713003423

Юридический адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 3, этаж 2, офис 12 Адрес места осуществления деятельности: 127254, г. Москва, Огородный проезд, д. 5, стр. 3

Телефон (факс): +7 (499) 682-99-91, +7 (495) 921-41-73

Web-сайт: www.albatros.ru

E-mail: market@albatros.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Юридический адрес: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, этаж 4, помещение I, комната 28

Адрес места осуществления деятельности: 142300, Московская область, Чеховский район, г. Чехов, Симферопольское шоссе, 2

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312126

В части вносимых изменений

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева») Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19 Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

10 ноября 2025 г.                                                                            2425

________ № ______

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\___________________-___________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»   _____    2025 г. № _____

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
