№2433 от 13.11.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 729719
ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 21 октября 2025 г. № 2257 «Об утверждении типов средств измерений»
Приказы по основной деятельности по агентству Вн. Приказ № 2433 от 13.11.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
13 ноября 2025 г. 2433
________ № ______
Москва
О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 21 октября 2025 г. № 2257 «Об утверждении типов средств измерений»
В целях исправления технической ошибкой п р и к а з ы в а ю:
-
1. Внести изменения в пункт 8 приложения к приказу от 21 октября 2025 г. № 2257 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.
-
2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\___________________-___________________/
УТВЕРЖДЕНО
приказом Федерального агентства по техническому регулированию
и метрологии
13 от « »Н оя бря 2025 г. № 4433
Лист № 1
Всего листов 6
Регистрационный № 96689-25
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи напряжения измерительные E16 Назначение средства измеренийПреобразователи напряжения измерительные E16 (далее - преобразователи) предназначены для измерений напряжения постоянного и переменного электрического тока и воспроизведения напряжения постоянного тока.
Описание средства измеренийПринцип действия преобразователей основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом преобразовании выходных сигналов по отношению к внутреннему источнику опорного напряжения. Измерение напряжения электрического тока производится на одном или нескольких измерительных входах (далее - одноканальный или многоканальный режимы работы преобразователей, соответственно) с использованием встроенного коммутатора входных сигналов. Максимальное количество каналов измерения напряжения - 16 или 32 в зависимости от схемы подключения преобразователей. Количество каналов воспроизведения - 2.
Работа преобразователей осуществляется под управлением персонального компьютера, подключение к которому обеспечивается посредством интерфейса USB или Ethernet.
Конструктивно преобразователи выполнены в пластмассовом корпусе с размещенной в нем печатной платой с электронными компонентами, деталями и разъемами, предназначенными для подключения внешних электрических цепей.

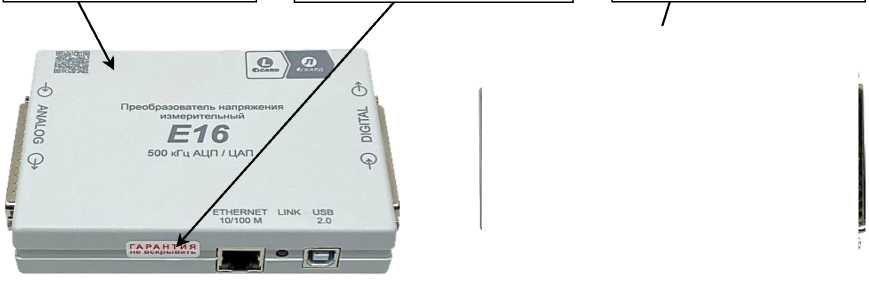

Общий вид преобразователей с указанием места нанесения знака утверждения типа, места нанесения пломбы в виде стикера-наклейки и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Заводской номер в виде буквенно-цифрового обозначения наносится на этикетку на нижней стороне корпуса методом лазерной гравировки.
|
Место нанесения знака утверждения типа |
Место нанесения пломбы в виде стикера-наклейки |

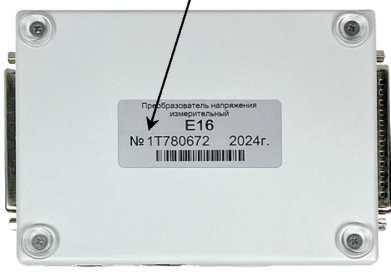

Место нанесения заводского номера |
Рисунок 1 - Общий вид преобразователей напряжения измерительных E16
Программное обеспечениеПрограммное обеспечение (далее - ПО) преобразователей состоит из встроенного ПО и внешнего ПО, устанавливаемого на персональной компьютер.
Встроенное ПО реализовано аппаратно и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части встроенного ПО учтено при нормировании метрологических характеристик преобразователей.
Внешнее ПО устанавливается на персональный компьютер и разделено на метрологически значимую и метрологически незначимую части. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик преобразователей
Внешнее ПО обеспечивает выполнение следующих функций:
-
- управление режимами работы преобразователей;
-
- вычисление напряжения постоянного электрического тока;
-
- вычисление напряжения переменного электрического тока;
-
- формирование значений выходных сигналов для воспроизведения напряжения постоянного электрического тока.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблицах 1, 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер ПО) |
1.Х.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Х.ХХ - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные |
Значение | ||
|
Идентификационное наименование ПО |
E16 Metr |
E16_Clock |
L Card Measurement Studio (LMS) |
|
Номер версии (идентификационный номер ПО) |
1.Х |
1.Х |
1.Х.Х |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Примечание - Х.Х - номер версии метрологически незначимой части ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |||
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжений постоянного тока, В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений напряжения постоянного тока, % |
±0,05 |
|
Диапазон измерений среднеквадратического значения напряжения переменного тока в диапазоне частот от 0,01 до 249 кГц, В |
от 10-3 до 7 |
|
Пределы допускаемой относительной основной погрешности измерений среднеквадратического значения напряжения переменного тока |
согласно таблице 4 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока, % |
±0,1 |
|
Максимальная частота преобразования, кГ ц |
500 |
|
Пределы допускаемой относительной основной погрешности частоты преобразований АЦП, % |
±0,005 |
|
Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного тока, среднеквадратического значения напряжения переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
Лист № 4 Всего листов 6 Таблица 4 - - Пределы допускаемой относительной основной погрешности измерений
среднеквадратического значения напряжения переменного тока
|
Предел измерений, В |
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока 1), %, для диапазонов частот входного сигнала 2), кГц | ||
|
от 0,01 до 10 включ. |
св. 10 до 100 включ. |
от 100 до 249 включ. | |
|
10 В |
(ХАС \13),4) ± 0,1 + 0,002 • 1 —- 1) |
± [1 + 0,002 .(*£-1)1 |
± [5 + 0,002 • (-£ - 1)] |
|
2,5 В |
± 0,1 + 0,005 •(-^С-1) |
± 1 + 0,005 • (^ - 1) |
± 5 + 0,005 • (^ - 1) |
|
0,6 В |
± [0,1 +0,01 •(^■-1)] |
± [1 + 0,01 • (^ - 1)] |
± [5 + 0,01 • (^£ - 1)] |
|
0,15 В |
± 0,2 + 0,02 • (^ - 1) |
± 10 + 0,02 • (^ - 1) |
± 30 + 0,02 • (^£ - 1) |
основной погрешности измерений переменного тока нормируются в
-
1) Пределы допускаемой относительной среднеквадратического значения напряжения дифференциальной схеме подключения преобразователей при частоте преобразований АЦП 500 кГц, для сигналов, пиковые значения которых не превышают значение установленного предела измерений.
-
2) В многоканальном режиме работы преобразователей диапазон частот входного сигнала ограничен значением 249/N кГц, где N - количество опрашиваемых измерительных каналов.
-
3) Хас - предел измерений напряжения переменного тока.
Хк
Хас = 42
где XK - значение установленного предела измерений напряжения электрического тока.
4) X - значение измеряемого напряжения переменного тока.
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов: - при дифференциальной схеме подключения |
16 |
|
- при недифференциальной схеме подключения |
32 |
|
Количество каналов воспроизведения напряжения |
2 |
|
Входное электрическое сопротивление постоянному току 1), МОм, не менее |
10 |
|
Количество цифровых входов |
16 |
|
Количество цифровых выходов |
16 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
140х96х30 |
|
Масса, кг, не более |
0,2 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Напряжение питания постоянного тока, В |
5±0,25 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +60 до 90 от 70 до 106,7 |
|
1) Входное электрическое сопротивление постоянному току нормируется для одноканального режима работы преобразователей | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
50000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус преобразователей любым технологическим способом.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Количество |
|
Преобразователь напряжения измерительный E16 |
1 шт. |
|
Кабель USB A-B 28AWG 24AWG |
1 шт. |
|
Вилка DB-37M с кожухом |
1 шт. |
|
Розетка DB-37F с кожухом |
1 шт. |
|
Паспорт |
1 экз. |
|
Эксплуатационные документы и ПО 1):
| |
|
Упаковка |
1 шт. |
|
1) Эксплуатационные документы и ПО доступны для скачивания с сайта производителя по размещенной на корпусе преобразователей ссылке, представляющей собой QR-код | |
приведены в разделе 2 «Использование по назначению» документа ТВРД.411618.088 РЭ «Преобразователь напряжения измерительный E16. Руководство по эксплуатации»
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 30605-98 Преобразователи измерительные напряжения и тока цифровые. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Лист № 6 Всего листов 6 Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»
ТВРД.411618.088 ТУ «Преобразователи напряжения измерительные E16. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»)
ИНН 7730618850
Юридический адрес: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4, этаж 5 комна 2 Телефон: +7 (495) 785-95-25
E-mail: lcard@lcard.ru
Web-сайт: www.lcard.ru
ИзготовительОбщество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»)
ИНН 7730618850
Юридический адрес: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4, этаж 5 комна 2 Адрес места осуществления деятельности: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4
Телефон: +7 (495) 785-95-25
E-mail: lcard@lcard.ru Web-сайт: www.lcard.ru
Испытательный центрОбщество с ограниченной ответственностью «Л Кард» (ООО «Л Кард»)
ИНН 7730618850
Адрес: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4 Юридический адрес: 117105, г. Москва, ш. Варшавское, дом 5, корпус 4, этаж 5 комна 2 Телефон: +7 (495) 785-95-25
E-mail: lcard@lcard.ru
Web-сайт: www.lcard.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.320078 от 07.07.2025 г.
