МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

13 ноября 2025 г.                                                                            2444

___________ № _______

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений об изготовителе (правообладателе) утвержденного типа средства измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»   ^ноября    2025 г. № _____

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

Лист № 1 Регистрационный № 80143-20                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики деформации струнные SVWG (далее по тексту - датчики) предназначены для измерений относительной деформации стальных, бетонных и железобетонных конструкций.

Принцип действия датчиков основан на изменении собственной частоты колебаний струны в зависимости от осевой деформации его базы.

Конструктивно датчики состоят из следующих основных компонентов: трубка из нержавеющей стали, измерительный блок, закреплённый по центру трубки, и анкерные блоки на концах датчиков.

Внутри трубки находится натянутая струна, прикреплённая к анкерным блокам на концах трубки. Изменение расстояния между анкерными блоками на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электрокатушкой. Частота колебаний струны пропорциональна величине измеряемой деформации.

Также внутри тел датчиков находится термочувствительный элемент (термистор), позволяющий автоматически корректировать показания в зависимости от температуры окружающей среды.

Датчики выполнены в восемнадцати модификациях, которые отличаются типом выходного сигнала, наличием электронного блока преобразования, длиной измерительной базы и способом монтажа на объекте. Модификация датчиков определяется в соответствии со следующей кодировкой: SVWG-X-Y-Z-Z.

где X - тип выходного сигнала: 01 - аналоговый выходной сигнал, D01 - цифровой выходной сигнал;

Y - длина измерительной базы: 07 - длина измерительной базы 70 мм, 12 - длина измерительной базы 120 мм;

Z - способ монтажа датчика и тип корпуса электронного блока, не влияющие на метрологические характеристики.

Общий внешний вид датчиков представлен на рисунках 1, 2, 3.

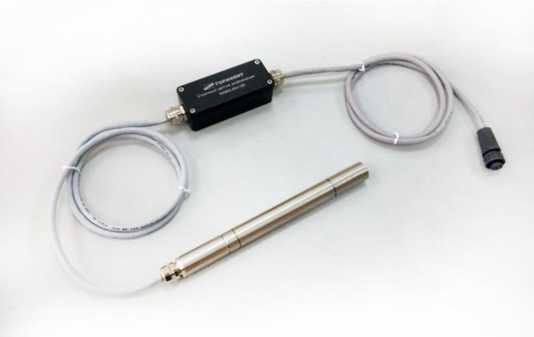

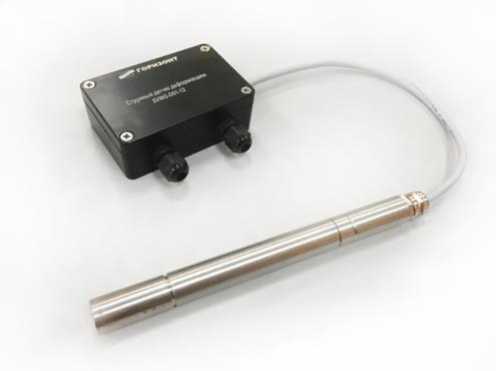

Рисунок 1 - Общий вид датчиков деформации Рисунок 2 - Общий вид датчиков деформации струнных SVWG-01                      струнных SVWG-D01

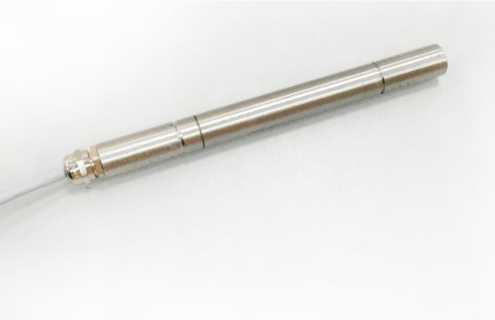

Рисунок 3 - Общий вид датчиков деформации струнных SVWG-D01

Предотвращение несанкционированного доступа к узлам датчиков достигается герметичной заливкой измерительного блока компаундом.

Датчики имеют встроенное программное обеспечение (далее - ВПО). ВПО служит также для обработки результатов измерений.

ВПО устанавливается на предприятии-изготовителе в процессе производства датчиков, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.

Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.

Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные встроенного программного обеспечения приборов представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Таблица 4- Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

МПГТ 401261.08.01ТУ. Технические условия. Датчики деформации струнные SVWG

Общество с ограниченной ответственностью «НТП «Горизонт-М»

(ООО «НТП «Горизонт-М»)

ИНН 7731314950

Юридический адрес: 125130, г. Москва, вн.тер.г. муниципальный округ Войковский, пр-д Старопетровский, д. 7а, стр. 23

Адрес места осуществления деятельности: 125130, г. Москва, вн.тер.г. муниципальный округ Войковский, пр-д Старопетровский, д. 7а, стр. 23

Телефон: +7 (495) 517-03-72

Web-сайт: www.ntpgorizont.ru

E-mail: info@ntpgorizont.ru

Общество с ограниченной ответственностью «ТМС РУС»

(ООО «ТМС РУС»)

Адрес: 140208, Московская обл., г. Воскресенск, ул. Быковского, д. 2 Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2 Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)

Web-сайт: www.tms-cs.ru

Е-mail: tuev@tuev-sued.ru

Аттестат аккредитации ООО «ТМС РУС» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.312318 от 17.10.2017 г.
