МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

17 ноября 2025 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 15 ноября 2024 г. № 2700 «Об утверждении типов средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункт 13 приложения к приказу от 15 ноября 2025 г. № 2700 «Об утверждении типов средств измерений», заменив сведения об утвержденном типе средства измерений, прилагаются к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести изменения в сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

Лист № 1 Регистрационный № 56973-24                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные ВВЭ-Т (далее - весы, средства измерений) предназначены для измерений массы железнодорожных транспортных средств путем повагонного взвешивания в движении и в режиме статического взвешивания.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого железнодорожного транспортного средства, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Этот сигнал подвергается аналого-цифровому преобразова-нию, математической обработке электронными устройствами средств измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее (мониторе) средств измерений. Измерительная информация может быть сохранена в запоминающем устройстве и/или передана на периферийные устройства.

Средства измерений представляют собой весы автоматические для измерений массы железнодорожных транспортных средств с режимом использования в качестве весов неавтоматического действия по ГОСТ OIML R 76-1-2011 для измерений массы железнодорожных транспортных средств (взвешивание неподвижной нагрузки целиком) и имеют модульную конструкцию.

Грузоприемное устройство (далее - ГПУ), в зависимости от модификации средства измерений, может иметь от двух до четырех механически не связанных между собой секций, каждая из которых опирается на четыре весоизмерительных тензорезисторных датчика.

Весоизмерительные тензорезисторные датчики, используемые в составе средств измерений:

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15);

• -  датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

• -  датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13);

• - датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификация ZS (регистрационный № 75819-19);

• - датчики весоизмерительные тензорезисторные ST, SHB, модификация ST (регистрационный № 68154-17);

• - датчики весоизмерительные МВ150 (регистрационный № 44780-10).

Электронные весоизмерительные устройства (индикатор по Т.2.2.2 ГОСТ OIML R 76-1—2011 или терминал по Т.2.2.5 ГОСТ OIML R 76-1—2011) представляют результаты взвешивания и имеют клавиши управления средством измерений.

В качестве индикаторов в составе средств измерений применяются приборы весоизмерительные М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.

В качестве терминалов в составе средств измерений применяются приборы весоизмерительные М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Приборы весоизмерительные М1РС-01 и М1РС-03, изготовитель -ЗАО «Измерительная техника», г. Пенза, выполнены в виде промышленного или персонального компьютера с предустановленным специализированным программным обеспечением расчета и индикации результатов измерений «Весы вагонные ВВЭ» (разработчик ЗАО «Измерительная техника», г. Пенза), и включают в себя внешнее или встроенное устройство обработки аналоговых (совместно с М1РС-01) и/или цифровых (совместно с М1РС-03) данных, а также стабилизированный источник питания.

Совместно с терминалами М1РС-03 могут использоваться устройства обработки аналоговых данных ВП1Д, изготовитель - ЗАО «Измерительная техника», г. Пенза, конструктивно совмещенные в одном корпусе с соединительной коробкой.

Средства измерений могут быть оснащены последовательными интерфейсами RS-232, RS422, RS-485, Ethernet или USB 2.0 для связи с периферийными устройствами (например: принтеры, электронные регистрирующие устройства, вторичный дисплей).

Общий вид ГПУ представлен на рисунке 1, приборов весоизмерительных М1РС-01 и М1РС-03 - на рисунке 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

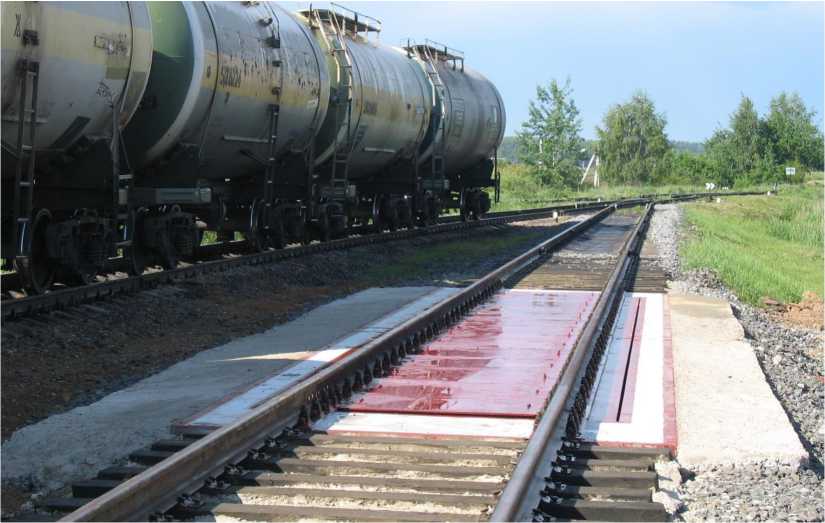

Рисунок 1 - Общий вид ГПУ средств измерений (пример)

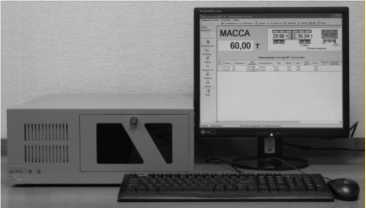

Рисунок 2 - Общий вид (пример) индикаторов M1PC-01 и терминалов M1PC-03 (слева)

1

М1РС-01 и М1РС-03

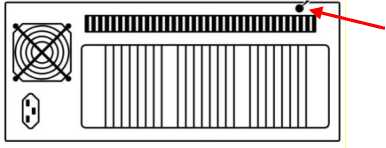

Рисунок 3 - Схема пломбировки от несанкционированного доступа (1 - мастичная пломба)

1

1

Соединительная коробка и ВП1Д

Средства измерений снабжены следующими устройствами и функциями:

а) автоматический (динамический) режим взвешивания:

• - автоматическое устройство установки нуля;

• - устройство первоначальной установки нуля;

• - устройство хранения информации;

• - устройство отображения результатов взвешивания (массы вагона, состава) и печати;

• - определение скорости и направления движения железнодорожного транспортного средства;

• - сигнализация о превышении максимальной рабочей скорости движения железнодорожного транспортного средства;

• - сигнализация о превышении максимально допускаемого значения массы железнодорожного транспортного средства;

• - определение нагрузок по сторонам и тележкам вагона и расчет смещения центра тяжести вагона;

• - устройство распознавания типа вагонов;

• - устройство автоматического определения положения локомотива и исключения его массы из результатов взвешивания;

• - автоматическая регистрация порядкового номера вагона, массы вагона, массы состава в целом, скорости движения каждого вагона;

• - автоматический контроль и выявление неисправностей в работе электронного оборудования;

б) неавтоматический (статический) режим взвешивания (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - автоматическое (T.2.7.2.3) и полуавтоматическое (T.2.7.2.2) устройство установки на нуль;

• - устройство автоматического слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• -  режим работы в качестве многодиапазонных весов с автоматическим переключением диапазонов взвешивания (4.10);

• - устройство долговременного хранения измерительной информации (4.4.6; Т.2.8.5);

• - устройство отображения результатов взвешивания и печати (4.4);

• - определение нагрузок по сторонам и тележкам вагона и расчет смещения центра тяжести вагона;

• - сигнализация о превышении максимально допускаемого значения массы железнодорожного транспортного средства (4.2.3).

Средства измерений выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками (согласно таблицам 2  - 5),

а также исполнением ГПУ и электронных весоизмерительных устройств и имеют следующие обозначения:

ВВЭ-Т-[1]-[2]-[3]-[4]-[5],

где: ВВЭ-Т - обозначение типа;

• [1] - значение максимальной нагрузки, т: 100; 120; 150; 200;

• [2] - значение поверочного интервала (e), кг:

• 1 - для однодиапазонных весов: 20;

• 2 - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2): 20/50;

• 3 - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2/ e3 диапазона взвешивания W3): 20/50/100.

• [3] - условное обозначение датчиков в составе средства измерений:

А1 -датчики С16А;            Ц1 - датчики C16i;

А2 - датчики WBK;           Ц2 - датчики WBK-D;

А3 - датчики аналоговые ZS;    Ц3 - датчики цифровые ZS;

А4 - датчики ST;

A5 - датчики МВ150;

• [4] - условное обозначение пределов допускаемой погрешности: 0,2; 0,3;

• [5] - Ex - условное обозначение весов во взрывозащищенном исполнении (при наличии).

Маркировочная табличка (обязательная маркировка) весов выполнена в виде металлической пластинки, крепится при помощи заклепок на боковую сторону рамы ГПУ и/или приклеивается на корпус весоизмерительного прибора, и содержит следующие основные данные, нанесенные методом полноцветной цифровой металлографии и гравировки:

• - наименование предприятия-изготовителя;

• - обозначение типа средств измерений;

• - знак утверждения типа весов;

• - метрологические характеристики в автоматическом режиме взвешивания в движении:

• - наибольший предел взвешивания (НПВ);

• - наименьший предел взвешивания (НмПВ);

• - дискретность отсчета (d);

• - пределы допускаемой погрешности для вагона и состава в целом;

• - диапазон рабочих скоростей;

• - направление движения при взвешивании;

• - метрологические характеристики в неавтоматическом (статическом) режиме взвешивания:

• - класс точности;

• - максимальная нагрузка (Мах);

• - минимальная нагрузка (Min);

- поверочный интервал ( e);

• - год изготовления;

• - заводской номер (арабские цифры).

Нанесение знака поверки на средства измерений не предусмотрено.

Программное обеспечение (далее - ПО) средств измерений является автономным и состоит из метрологически значимой и метрологически незначимой части.

Идентификационные данные ПО отображаются на дисплее индикатора (терминала) при включении весов.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011. Исполняемые файлы ПО защищены от случайного или намеренного изменения. Корпус пломбируется, что препятствует смене носителя с установленным на нем ПО. При включении средств измерений, выполняется автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением. Результат проверки отображается на мониторе. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

ПО не может быть модифицировано или загружено через какой-либо интерфейс с помощью других средств после принятия защитных мер. Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

1 Метрологические и технические характеристики средств измерений при взвешивании в движении (автоматический режим взвешивания)

Пределы допускаемой погрешности средств измерений в автоматическом режиме взвешивания движущихся вагонов в составе без расцепки при поверке и в эксплуатации должны соответствовать значениям, указанным в таблице 2.

Таблица 2 - Метрологические характеристики в автоматическом режиме взвешивания движущихся вагонов в составе без расцепки

Пределы допускаемой погрешности средств измерений в автоматическом режиме взвешивания движущегося состава из вагонов в целом при поверке и в эксплуатации должны соответствовать значениям, указанным в таблице 3.

Таблица 3 - Метрологические характеристики в автоматическом режиме взвешивания движущегося состава из вагонов без расцепки

2 Метрологические и технические характеристики средств измерений в режиме статического взвешивания (неавтоматический режим взвешивания).

Класс точности по ГОСТ OIML R 76-1-2011                         средний

(III)

Модификации средств измерений, максимальная нагрузка Мах (Мах_г-), поверочный интервал e (е_г), число поверочных интервалов п (п) действительная цена деления d (di) приведены в таблицах 4 и 5.

Диапазон уравновешивания тары                             100 % от Мах

(Maxr)

Таблица 4 - Метрологические характеристики однодиапазонных модификаций

Таблица 5 - Метрологические характеристики многодиапазонных модификаций

Примечания к таблицам 4, 5:

• - используются датчики:

• ¹⁾ с числом поверочных интервалов nLC > 5000;

• ²⁾ с числом поверочных интервалов nLC > 4000;

• - весы с числом поверочных интервалов более 3000 устанавливаются в закрытых помещениях, обеспечивающих защиту от атмосферных воздействий (осадков и воздушных потоков).

Таблица 6 - Основные технические характеристики

Знак утверждения типа наносится на маркировочные таблички, расположенные на индикаторе или терминале и/или на ГПУ средств измерений и типографским способом на титульные листы эксплуатационной документации.

Лист № 8 Всего листов 9 Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

приведены в разделе 9 «Методика выполнения измерений» документа ИТ.404522.106 РЭ «Весы вагонные ВВЭ-Т. Руководство по эксплуатации».

Приказ Росстандарта от 04 июля 2022 №1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ИТ.404522.106 ТУ «Весы вагонные ВВЭ-Т. Технические условия»

Закрытое акционерное общество «Измерительная техника»

(ЗАО «Измерительная техника»)

ИНН 5837001496

Юридический адрес: 440031, г. Пенза, ул. Кривозерье, 28

Телефон/факс: (841-2)34-60-92, 99-11-58

адрес в Интернет: www.Весы.рф

адрес электронной почты: itves@itves.ru

Закрытое акционерное общество «Измерительная техника»

(ЗАО «Измерительная техника»)

ИНН 5837001496

Адрес: 440031, г. Пенза, ул. Кривозерье, 28

Телефон/факс: (841-2)34-60-92, 99-11-58

адрес в Интернет: www.Весы.рф

адрес электронной почты: itves@itves.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. Муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: (495) 437-55-77 / 437-56-66 адрес в Интернет: www.vniims.ru; адрес электронной почты: office@vniims.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц № 30004-13 от 29.03.2018 г.
