МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

17 ноября 2025 г.                                                                     ,         2477

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель

    / \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

    регулированию и метрологии

    СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

    Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________/




ПРИЛОЖЕНИЕ

к приказу Федерального агентства

по техническому регулированию

I?      иметрологии

от «   »            2025 г. №

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемы й изготовитель

Дата утверж дения акта испыта ний

Заявитель

Юридическо е лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Расходомеры -счетчики газа ультразвуковые

Turbo Flow

UFG

модификац ия Turbo

Flow UFG-F исполнение

C1TP зав.

№ 190328; модификац ия Turbo

Flow UFG-Z исполнение

C1TP зав.

№ 190563; модификац ия Turbo

Flow UFG-

H исполнение

C1TP зав. № 190561

56432-14

МП 208-0552017; МП 208055-2017 с изменением №1; МП 208026-2023

МП 208-1122024 для вновь изготавливаем ых средств измерений в дополнение к

МП 208-0552017; МП 208055-2017 с изменением №1; МП 208026-2023

16.07.

2025

Общество с ограниченно й ответственно стью НПО «Турбулентн ость-ДОН» (ООО НПО «Турбулентн ость-ДОН»), г. Москва,

ФБУ «НИЦ ПМ -

Ростест», г. Москва




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «____» _________ 2025 г. №  2477

Лист № 1 Регистрационный № 56432-14                                          Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG Назначение средства измерений

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG (далее - расходомеры) предназначены для измерений объемного расхода и объема газа при рабочих условиях, в том числе природного газа по ГОСТ 5542-22 и вычислений объемного расхода и объема газа, приведенного к стандартным условиям в соответствии с ГОСТ 2939-63, а также для вычислений массового расхода и массы газов, в том числе природного и свободного нефтяного газа, сжигаемого на факелах.

Описание средства измерений

Принцип работы расходомеров основан на методе измерений разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени пропорциональна скорости потока и объемному расходу газа. По измеренным значениям объемного расхода и объема при рабочих условиях, давления, температуры и плотности газа по стандартизованным алгоритмам вычисляют объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа. Информация о плотности при стандартных условиях, составе и давлении измеряемой среды может быть задана в виде условно-постоянных параметров.

В зависимости от исполнения в состав расходомеров могут входить:

  • - преобразователь расхода ультразвуковой (далее - УПР) в корпусном или бескорпусном исполнении с установленными ультразвуковыми приемо-передатчиками;

  • - выносной или встроенный преобразователь температуры;

  • - выносной или встроенный преобразователь давления;

  • - преобразователь плотности газа Turbo Flow UDM (регистрационный номер 86699-22);

  • - электронный блок (далее - ЭБ), который осуществляет прием - передачу сигналов от ультразвуковых приемо-передатчиков, преобразователей давления, температуры, плотности, их преобразование, обработку и вычисление объемного и массового расхода газа, расчетного значения плотности, с последующим формированием цифровых выходных сигналов. ЭБ устанавливается на УПР или удаленно;

  • - вычислитель расхода (далее - ВР), который обрабатывает входные сигналы и вычисляет объем, объемный расход и объем газа, приведенный к стандартным условиям, а также массовый расход и массу газа, или корректор объема газа Суперфлоу 23 (регистрационный номер 89873-23). ВР может быть встроен в ЭБ или вынесен в расходомерный шкаф (далее - РШ).

Расходомеры изготавливаются по заказу в любой цветовой гамме.

В расходомерах возможно частичное или полное дублирование ультразвуковых приемо-передатчиков, ЭБ с ВР, преобразователей давления, преобразователей температуры.

Для возможности дистанционного считывания информации расходомер может быть укомплектован выносным терминалом (далее - ВТ или ВТ(М), либо РШ с промышленным компьютером (далее -РШ с ПК).

Расходомеры имеют модификации Turbo Flow UFG-Н, Turbo Flow UFG-F и Turbo Flow UFG-Z, которые отличаются конструкцией УПР, вариантами размещения ультразвуковых приемо-передатчиков на измерительном трубопроводе, диапазоном измерений объемного расхода газа, общепромышленным или взрывозащищенным исполнением. Расходомеры Turbo Flow UFG-Н опционально могут быть оснащены встроенным запорным клапаном. Расходомеры модификации Turbo Flow UFG-Z имеют одностороннее, двухстороннее и лубрикаторное исполнения, которые отличаются способом монтажа на измерительный трубопровод.

Расходомеры выпускаются в исполнениях С0, С1Т, С1ТР, С1ТР/2, С2ТР, С4, С5ТР, которые отличаются составом и выполняемыми функциями, указанными в таблице 1.

Расходомеры имеют исполнения А, Б, В, Г, Г1, Д, которые отличаются значениями допускаемой относительной погрешности, количеством пар приемопередатчиков и вариантом размещения на измерительном трубопроводе. При необходимости сокращения длин прямолинейных участков до и после расходомера для исполнений В, Г, Д в комплект поставки могут входить прямолинейные участки не менее 2DN до расходомера и не менее 1DN после расходомера с установленным в прямолинейный участок до расходомера или в корпус УПР устройством формирования потока УФП С1, изготовленные ООО НПО «Турбулентность-ДОН». В расходомерах модификации Turbo Flow UFG-H прямолинейные участки с устройством формирования потока могут быть интегрированы непосредственно в корпус расходомера, обеспечивая выполнение измерений с установленными метрологическими характеристиками без использования прямолинейных участков до и после расходомера.

В зависимости от диапазонов температуры окружающей и измеряемой среды расходомеры имеют исполнения М, М1, М2, М3, Х, К и Л.

Знак утверждения типа наносится на маркировочную табличку, закрепленную на корпусе ЭБ и РШ (при наличии) методом аппликации или лазерной гравировки. Заводской номер, состоящий из шести арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ЭБ. Для расходомеров с частичным дублированием после заводского номера дополнительно указывается порядковый номер /1 или /2. При полном дублировании указываются два уникальных заводских номера. Формат и место нанесения заводского номера и знака утверждения типа представлены на рисунках 27 и 28.

Направления потока газа указаны на корпусе УПР для расходомеров модификаций Turbo Flow UFG-H и Turbo Flow UFG-F или на прямолинейном участке изготовителя для расходомеров модификации Turbo Flow UFG-Z.

Ограничение доступа к местам настройки (регулировки), расположенным в ЭБ, осуществляется путем нанесения свинцовых или мастичных пломб с изображением знака поверки на винтах крепления ЭБ к УПР. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки представлены на рисунках 18 - 26.

Таблица - Исполнения расходомеров в зависимости от состава и выполняемых функций

Испол

нение

УПР, ЭБ

Преобразователи

ВР

встроен в ЭБ

ВР

вынесен в РШ

Корректор объема газа Суперфлоу 23

Преобразователь плотности

UDM

Температуры

Давления

С0

+

-

-

-

-

-

-

С1Т

+

+

-

+

-

-

-

C1TP

+

+

+

+

-

-

-

C1TP/2

+

+

+

+

-

-

-

C2TP

+

+

+

-

+

-

-

C4

+

-

-

-

-

+

-

C5TP

+

+

+

+

-

-

+

Примечание: «+» - входит в состав расходомера, «-» - не входит в состав расходомера

В модификациях Turbo Flow UFG-H и Turbo Flow UFG-Z применяются только исполнения С0, С1Т, С1ТР.

В расходомерах предусмотрены:

- возможность замены попарно согласованных ультразвуковых приемопередатчиков, под рабочим давлением без остановки потока газа;

- автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин;

- возможность измерений расхода газа в прямом и в обратном направлении (реверсивный режим);

- выбор метода приведения объема (объемного расхода) газа к стандартным условиям:

«PT - пересчет» для исполнения С1Т по измеренным значениям объема (объемного расхода) при рабочих условиях, температуры и условно-постоянным данным по давлению и составу газа;

«PTZ - пересчет» для исполнений C1TP, C1TP/2, C2TP, С4, С5ТР по измеренным значениям объема (объемного расхода) при рабочих условиях, температуры и давления газа и условно-постоянным данным по составу газа;

«р - пересчет» для исполнений C1TP, C1TP/2, C2TP, С5ТР по измеренным значениям объема (объемного расхода) при рабочих условиях, плотности при рабочих и стандартных условиях;

  • - для исполнений C1TP, C1TP/2, C2TP возможность подключения преобразователей плотности;

  • - для исполнений C1TP, C1TP/2, C2TP по заказу доступна функция индикации рассчитанной плотности измеряемой среды в рабочих и стандартных условиях.

В зависимости от исполнения, расходомеры могут обеспечивать выполнение следующих функций:

  • - архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений и вычислений объема, расхода, температуры, давления, плотности, архивов событий и параметров функционирования;

  • - введение и регистрацию значений условно-постоянных величин;

  • - защиту от несанкционированного доступа к параметризации и архивам;

  • - передачу измеренных данных, параметров настройки и архивной информации;

  • - разделение и ограничение напряжения и тока в искробезопасных цепях;

  • - диагностическую функцию расчета плотности.

Расходомеры обеспечивают индикацию следующих параметров:

  • - отношение коэффициентов сжимаемости при рабочих и стандартных условиях1;

  • - текущего значения объемного расхода газа;

  • - текущего значения объемного расхода газа, приведенного к стандартным условиям2;

  • - текущего значения температуры измеряемой среды1;

  • - текущего значения давления измеряемой среды***;

  • - текущего значения скорости потока измеряемой среды;

  • - текущего значения скорости звука;

  • - текущего значения накопленного объема газа, приведенного к стандартным условиям2;

  • - текущего значения массового расхода газа2;

  • - текущего значения плотности газа***;

- текущего значения плотности газа при стандартных условиях1 2 3;

- текущих параметров даты и времени;

- суммарного накопленного рабочего объема, массы и объема газа, приведенного к стандартным условиям3;

- параметров функционирования расходомера.

Внешнее технологическое ПО «АРМ «UFG View» обеспечивает выполнение следующих функций:

- диагностическую функцию расчета плотности с помощью внешнего технологического ПО «АРМ «UFG View»;

- самодиагностика работы расходомера;

- определение загрязненности ультразвуковых датчиков;

- определение параметров состояния потока (завихрение, асимметрия)

  • - визуализация скоростей потока - построение эпюры скоростей;

  • - выгрузка архивных и диагностических данных, событий, внештатных ситуаций в виде отчета;

  • - встроенные инструменты для калибровки, поверки и настройки работы расходомера;

  • - подключение ПО к расходомеру с помощью проводного интерфейса - RS-485, беспроводного, GSM, Bluetooth.

Общий вид расходомеров представлен на рисунках 1 - 17.

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru
Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru
Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

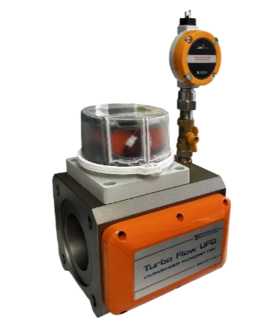

Рисунок 1 -                                Рисунок 2 -

УПР в корпусе круглого сечения с УПР в корпусе прямоугольного сечения с совмещенными раздельными защитными                    защитными крышками

крышками

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

Рисунок 3 -

УПР в корпусе круглого сечения с защитным кожухом

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

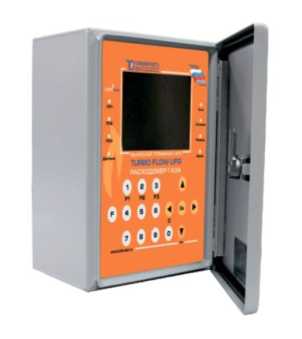

Рисунок 4 -

Расходомерный шкаф с промышленным компьютером

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

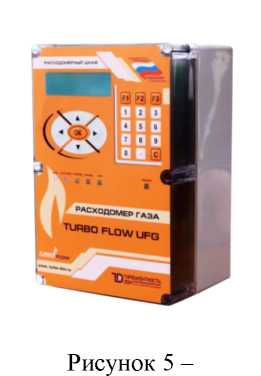

Расходомерный шкаф

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

Рисунок 6 -

Выносной терминал (ВТ)

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

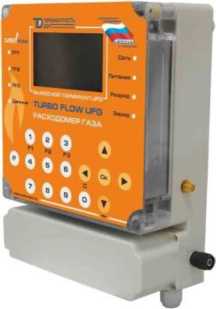

Рисунок 7 -

Выносной терминал в металлическом корпусе (ВТМ)

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

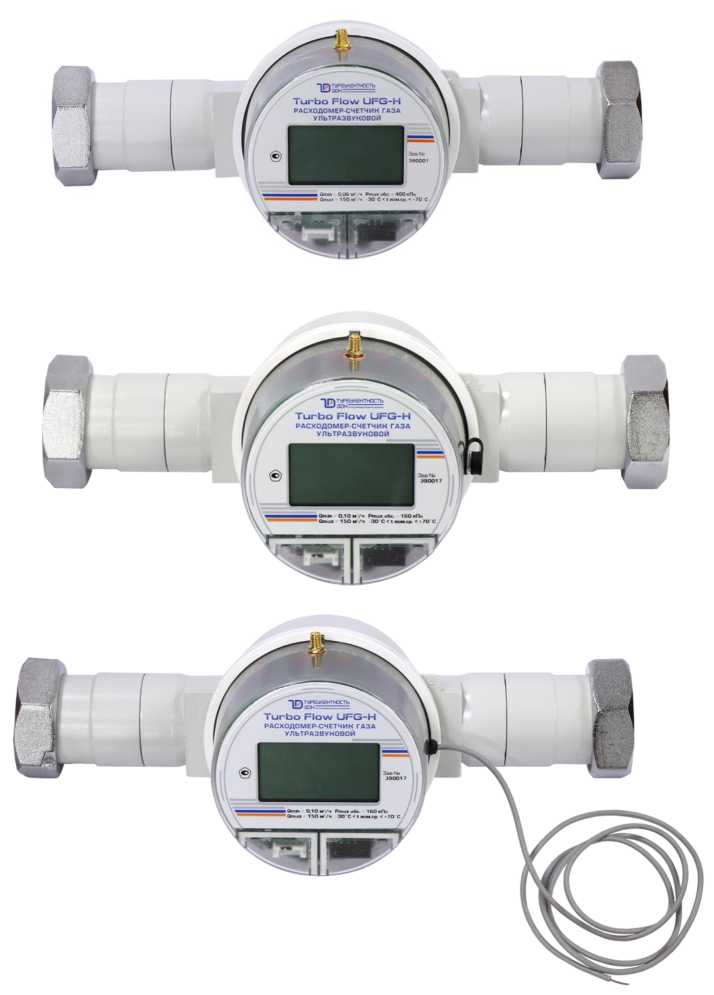

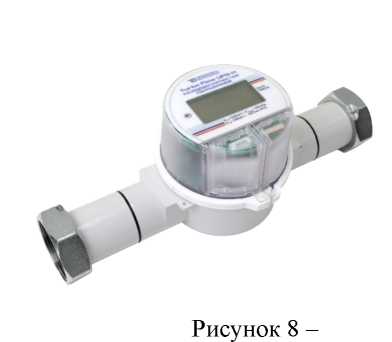

Расходомеры модификации Turbo Flow UFG-H с накидными гайками

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

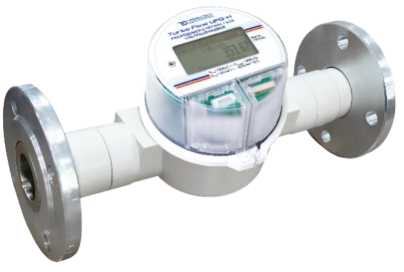

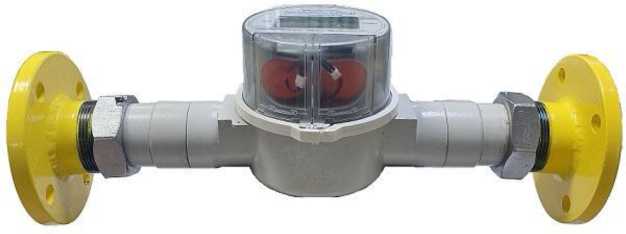

Рисунок 9 -

Расходомеры модификации Turbo Flow UFG-H с фланцевым соединением

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

Рисунок 10 -

Расходомеры модификации Turbo Flow UFG-H с накидными гайками и комплектом монтажных частей для фланцевого соединения

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

Рисунок 11 - Расходомеры модификации Turbo Flow UFG-H с выходами под антенну

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

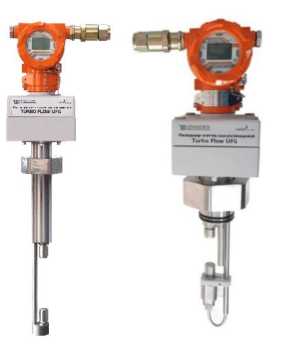

Рисунок 12 -

Расходомеры модификации Turbo Flow UFG-Z с креплением гайкой

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

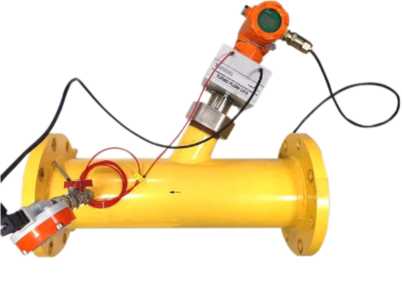

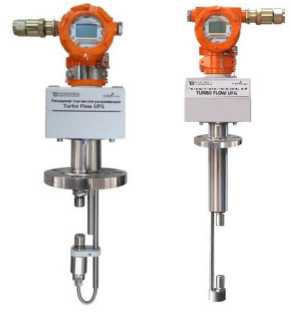

Рисунок 13 -

Расходомеры модификации Turbo Flow UFG-Z с креплением фланцем

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

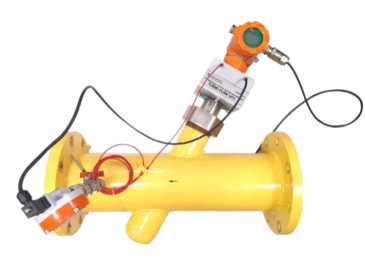

Рисунок 14 - Расходомеры модификации

Turbo Flow UFG-Z

с ЭБ установленным отдельно от корпуса

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

Рисунок 15 - Расходомеры модификации

Turbo Flow UFG-Z

с ЭБ установленным на УПР

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

Рисунок 16 - Расходомеры модификации Turbo Flow UFG-Z с ЭБ установленным на УПР

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

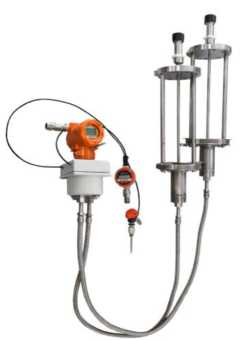

Рисунок 17 - Расходомеры модификации

Turbo Flow UFG-Z

лубрикаторного исполнения

Вид сверху                                 Вид сбоку

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

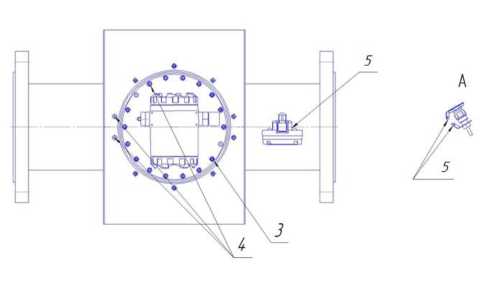

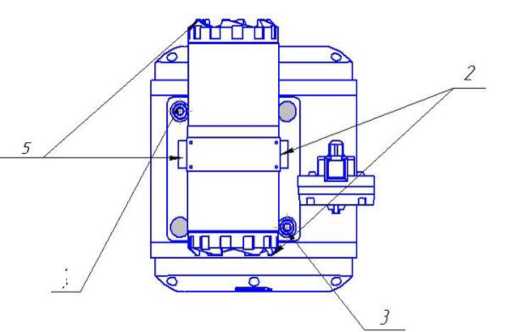

Рисунок 18 - Корпус круглого сечения с раздельными защитными крышками

Вид сверху

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

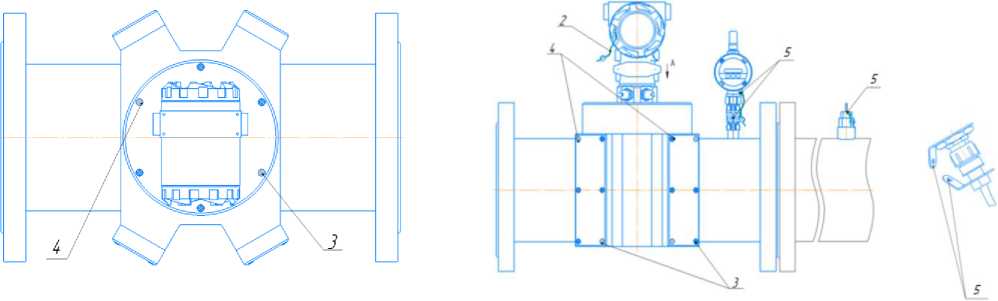

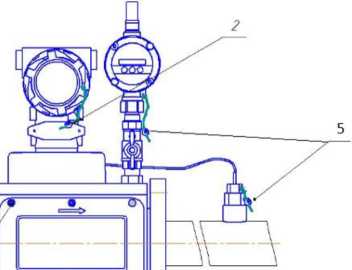

Рисунок 19 - Корпус прямоугольного сечения с совмещенными защитными крышками

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

\о               •-)

Вид сбоку

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

Вид сверху

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

Вид сбоку

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

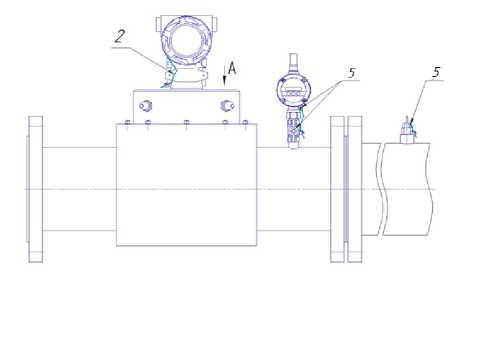

Рисунок 20 - Корпус круглого сечения с защитным кожухом

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

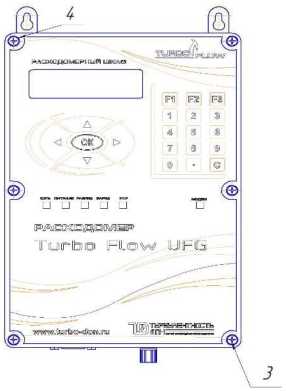

Рисунок 21 - Расходомерный шкаф

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

О

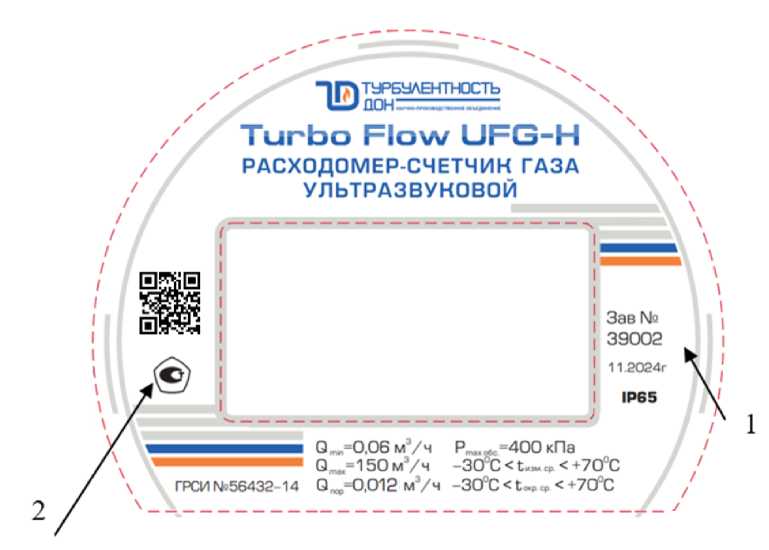

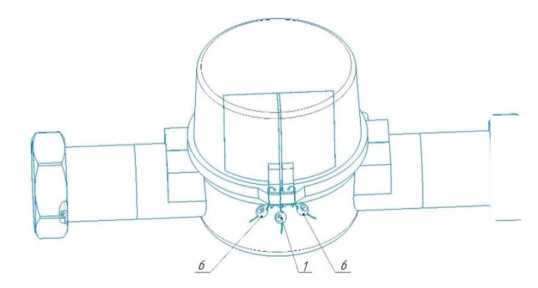

Рисунок 22 - Расходомеры модификации

Turbo Flow UFG-H

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

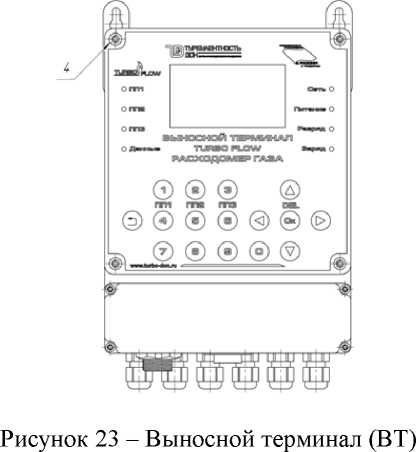

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

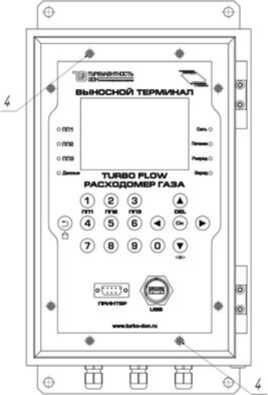

Рисунок 24 - Выносной терминал в металлическом корпусе (ВТМ)

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

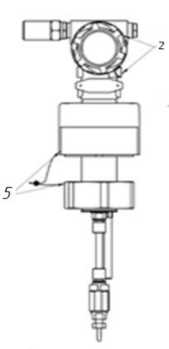

Рисунок 25 - Расходомеры модификации

Turbo Flow UFG-Z

4

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

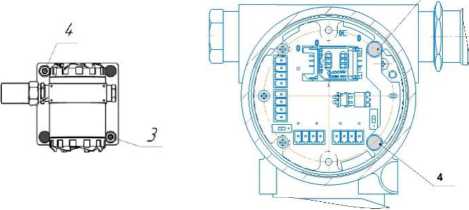

Рисунок 26 - Электронный блок

  • 1 - пломба свинцовая для нанесения знака поверки;

  • 2 - пломба свинцовая предприятия-изготовителя;

  • 3 - места для нанесения знака поверки способом давления на специальную мастику;

  • 4 - пломбы предприятия-изготовителя способом давления на специальную мастику;

  • 5 - отверстия для пломбирования газоснабжающими организациями;

  • 6 - пломба свинцовая предприятия изготовителя, поставщика газа или организации, уполномоченной изготовителем, предотвращающая вскрытие кожуха и доступ к батарее питания.

    Место нанесения заводского номера

    а Расходомер - счётчик газа ультразвуковой Turbo Flow UFG-F    .—г—i

    so

    Диаметр номинальный

    Место нанесения знака утверждения типа

U/T ■ Максимальное избыточное   <4 О мп л

У      рабочее давление „1.0 МПа •_

Предел(ы) допускаемой л /4     о/ |

относительной погрешности: —

^190040 Изготовлен 10 .18 tnlfe

Рисунок 27 - Маркировочная табличка расходомеров модификаций

Turbo Flow UFG-F и Turbo Flow UFG-Z

Приказ Росстандарта №2477 от 17.11.2025, https://oei-analitika.ru

1 Г\ ТУРБУЛЕНТНОСТЬ UUdohl---------—

Turbo Flow UFG-H

РАСХОДОМЕР-СЧЕТЧИН ГАЗА УЛЬТРАЗВУКОВОЙ

11.20Э4Г

IP65

Зав № 39002

0™=0,06м7ч      =400 кПа

0_=150м7ч  -3O6C<t._IC <+70°C

\ ГРСИ №56432-14 Q„X-O.O12 м7ч -30°C < t.,. ч < +70°C

\

Рисунок 28 - Маркировочная табличка расходомеров модификации

Turbo Flow UFG-H

Программное обеспечение

Программное обеспечение (далее - ПО) расходомеров по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения.

Программное обеспечение разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения расходомеров от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Turbo Flow UFG-Н

Turbo Flow UFG-F, Turbo Flow UFG-Z

Идентификационное наименование ПО

UFG.H

UFG.F/Z

Номер версии (идентификационный номер) ПО

не ниже 2.00

не ниже 5.00

Цифровой идентификатор ПО

0x26423682

0х978А00А1

Алгоритм вычисления цифрового идентификатора программного обеспечения

CRC-32

CRC-32

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

UFG-H

UFG-F

UFG-Z

Диапазон измерений объемного расхода газа в рабочих условиях, м3

от 0,016 до 1600

от 0,025 до 32000

от 300

до

150000

односторонняя врезка от 5,3 до 665000 двухсторонняя врезка от 1,41 до 665000

Скорость потока газа в обоих направлениях, м/с, не более

60

45

35

120

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, для комбинаций пар приемопередатчиков в диапазоне расходов^

Qmin<Q<Qt

Qt <Q

<Qmax

Qmin<Q<Qt

Qt <Q<Qmax

Qmin<Q

<Qmax

Qmin<Q

<Qt

Qt <Q<Qmax

где Qmin - минимальный расход, м31);

Q - измеряемый расход, м3/ч;

Qmax - максимальный расход, м31);

Qt - переходное значение измеряемого расхода10)

исполнение Д - 1 пара приемопередатчиков, %

1 Г7 Q   Qmin\     у Q   Qmin \

'      Qt Qmin'   '      Qt Qmin'

±1,5/

1,72)

±3,0/3,22)(3,5)3)

±1,5/1,72)

(2,0)3)

-

±3,0/3,2

2) 9)

±1,5/1,72) 9)

исполнение Г - 2, 44) пары приемопередатчиков, %

±(з,2 Q-Qmin)/(3,5 Q-Qmin)^ '     Qt Qmin)         Qt Qmin)

±1,0/

1,22)

±2,0/2,22)(2,5)3)

±1,0/1,22)

(1,5)3)

-

двухсторонняя врезка

±2,0/2,2

2) 9)

±1,0/1,22) 9)

исполнение Г1 - 2 пары приемопередатчиков, %

±(з,0 Q-Qmin)/(3,2 Q-Qmin)^ '     Qt Qmin)         Qt Qmin)

±1,0/

1,22)

-

-

-

-

-

исполнение В - 2, 4, 6, 8 пар приемопередатчиков, %

-

±1,0/1,22) (1,5)3)

-

исполнение Б - 4, 6, 8 пар приемопередатчиков, %

-

±0,5/0,72) (1,0)3)

-

исполнение А - 4, 6, 8, 128),168) пар приемо-передатчиков, %

-

±0,5/0,72)(0,7)3)

-

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям, без учета погрешности метода расчета коэффициента сжимаемости, плотности и погрешности определения компонентного состава, при преобразовании значения расхода газа в частотный выходной сигнал5) для исполнений C1TP, C1TP/2, C2TP, С5ТР, %

для исполнения М

±2-](1)+0-08

±2J(^+0-01

±2J(^ + 0.01

для исполнения Х

±2J(3) + 0'02

где 6 - предел допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях

Повторяемость для исполнения С1ТР/2, в диапазонах измерений согласно таблице 5, %

-

0,1

-

-

Верхний предел измерений избыточного давления (ВПИ)5), МПа

от 0,0025 до 0,6

от 0,0025 до 55

односторонняя врезка

10

двухсторонняя врезка от 0,0025 до 32

Верхний предел измерений абсолютного давления (ВПИ)5), МПа

от 0,1 до 0,7

от 0,1 до 55

односторонняя врезка

10

двухсторонняя врезка от 0,1 до 32

Пределы допускаемой относи-

±0,5

±(0,1+0,01-ВПИ/Р),

тельной погрешности измерений давления5), %

где P - измеряемое давление

Рабочий диапазон измерений давления5), % ВПИ

от 25 до 100

от 10 до 100

Диапазоны измерений плотности газа в рабочих условиях преобразователя плотности газа для исполнения C5TP, кг/м3

-

от 0,14 до 3506)

Пределы допускаемой относительной погрешности измерений плотности газа для исполнения C5TP7), % при рабочих условиях

±0,14; ±0,3; ±0,5; ±1,5

при стандартных условиях

±(|Х|+ 0,1 %),

где Х - пределы допускаемой относительной погрешности измерений плотности газа в рабочих условиях

Пределы допускаемой приведенной к диапазону измерений погрешности расходомера при преобразовании значения расхода газа в токовый выходной сигнал от 4 до 20 мА5), %

-

±0,1

Пределы допускаемой относительной погрешности расходомера при преобразовании значения расхода газа в частотный выходной сигнал5), %

±0,1

Диапазон измерений температуры газа5), °С

для исполнения М

от -30 до +70

для исполнения М1

от -10 до +50

-

-

для исполнения М2

от -15 до +50

-

-

для исполнения М3

от -25 до +50

-

-

для исполнения Х

от -50 до +70

от -65 до +280

для исполнения К

-

от -50 до +70

-

для исполнения Л

-

от -50 до +150

-

Пределы допускаемой абсолютной погрешности измерений температуры газа5), °С

±(0,5 + 0,005-|t|)

±(0,15 + 0,002-|t|)

где t - измеряемая температура

Пределы допускаемой относительной погрешности вычислителя ВР, вычислений массового расхода и массы газа, объемного расхода и объема газа, приведенного к стандартным услови-ям5), %

±0,01

  • 1) конкретные значения указываются в эксплуатационной документации изготовителя;

  • 2) погрешность в зависимости от метода проведения поверки - проливной / имитационный (первичный имитационный и/или периодический имитационный при условии первичной поверки проливным методом);

  • 3) в скобках указана погрешность при периодическом имитационном методе, при условии проведения первичной поверки имитационным методом;

  • 4) исполнение с 4 парами приемопередатчиков для расходомеров модификации Turbo Flow UFG-F с DN 200 и более;

  • 5) для всех исполнений кроме С4. Для исполнения С4 метрологические характеристики соответствуют эксплуатационной документации на применяемый корректор объема газа Суперфлоу 23;

  • 6) диапазон измерений плотности газа в рабочих условиях зависит от модификации преобразователя плотности UDM, входящего в состав расходомера, и указывается в эксплуатационной документации изготовителя;

  • 7) пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа методом прямых измерений для исполнения C5TP зависят от исполнения и модификации расходомера, в том числе от метрологических характеристик преобразователя плотности газа Turbo Flow UDM, входящего в состав расходомера, и указываются в паспорте на расходомер. В исполнении C5TP используются не менее двух пар приемопередатчиков, при этом пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к стандартным условиям, массового расхода и массы газа методом прямых измерений не превышают ±3,4 %;

  • 8) по специальному заказу с удвоенным количеством пар ультразвуковых приемо-передатчиков только для исполнения C1TP/2;

  • 9) без учета погрешности измерений геометрических параметров измерительного сечения;

  • 10) значение Qt указывается в эксплуатационной документации изготовителя.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

UFG-H

UFG-F

UFG-Z

Диаметр номинальный DN

от 15 до 100

от 15 до 500

от 600 до

1400

односторонняя врезка от 100 до 1400 двухсторонняя врезка от 50 до 5000

Порог чувствительности, м31)

0,002Qном, где Qном=100Qmin

Цифровые проводные интерфейсы

протокол HART, протокол MODBUS RTU по интерфейсам RS-232, RS-232 TTL и RS-485, Namur

Цифровые беспроводные интерфейсы

GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц, NB-IOT, NB-Fi, LoRa

Маркировка взрывозащиты

1Ex ib IIB T4 Gb X

1Ex db ib [ia Ga] IIC T4 Gb 1Ex db [ia Ga] IIC T4 G 1Ex db ma ib [ia Ga] IIC T4 Gb 1Ex db ma [ia Ga] IIC T4 Gb

1Ex db ma ^а Ga] IIC Т2 Gb

Степень защиты по

ГОСТ 14254-2015

IP65

IP66; IP67

Параметры электрического питания, В:

-от встроенной батареи

-от внешнего блока питания

3,6

от 12 до 24

от 12 до 24

Потребляемая мощность, Вт, не более

10

Условия эксплуатации:

- температура окружающего воздуха, °С

для исполнения М

от -30 до +70

от -50 до +80

для исполнения М1

от -10 до +50

-

-

для исполнения М2

от -15 до +50

-

-

для исполнения М3

от -25 до +50

-

-

для исполнения Х

от -40 до +70

от -50 до +80

для исполнения К

-

от -70 до +80

-

для исполнения Л

-

от -70 до +150

-

- температура измеряемой среды, °С

для исполнения М

от -30 до +70

от -30 до +70

от -65 до +280

для исполнения М1

от -10 до +50

-

-

для исполнения М2

от -15 до +50

-

-

для исполнения М3

от -25 до +50

-

-

для исполнения Х

от -50 до +70

от -50 до +70

от -65 до +280

для исполнения К и Л

-

от -196 до +280

-

- избыточное давление измеряемой среды, МПа, не более

0,7

32

- относительная влажность

воздуха, %,

до 95

- атмосферное давление, кПа

от 84,0 до 106,7

Масса, кг

от 0,7 до 40,0

от 12 до 25000

302)

Габаритные размеры, мм, не более

- высота

400

2400

3503)

- ширина

400

2200

3503)

- длина

1000

4200

20003)

1) для расходомеров с отношением расходов Qmin к Qmax более 1

к 150;

2) без учета массы корпуса расходомера модификации Turbo Flow UFG-Z;

3 без учета габаритных размеров корпуса расходомера.

Таблица 5 - Диапазоны измерений расхода газа и скоростей потока газа, в которых обеспечивается , повторяемость для исполнения С1ТР/2

Диаметр номинальный

Расход газа в рабочих условиях, м3

Скорость потока, м/с

минимальное значение

максимальное значение

минимальное значение

максимальное значение

DN50

14

280

2,0

40

DN65

23

440

2,0

37

DN80

36

700

2,0

39

DN100

56

1100

2,0

39

DN125

88

1750

2,0

39

DN150

127

2400

2,0

38

DN200

192

4400

1,7

39

DN250

300

6900

1,7

39

DN300

381

10000

1,5

39

DN350

519

12000

1,5

35

DN400

678

16000

1,5

35

DN450

858

20000

1,5

35

DN500

1060

25000

1,5

35

DN600

1526

30000

1,5

29

DN700

2078

40000

1,5

29

DN800

2714

50000

1,5

28

Таблица 6 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

70000

Средний срок службы, лет, не иенее

15

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе ЭБ и РШ (при наличии) методом аппликации или лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства . измерений

Наименование

Обозначение

Количество

Расходомер - счетчик газа ультразвуковой

Turbo Flow UFG-H

Turbo Flow UFG-F

Turbo Flow UFG-Z

1 шт.

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Руководство по эксплуатации

ТУАС.407252.001 РЭ

Доступно на сайте изготовителя

https://www.turbo-don.ru

Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Паспорт

ТУАС.407252.001 ПС

1 экз.

Эксплуатационная документация на корректор объема газа Суперфлоу-23

1 комплект

(для исполнения С4)

Наименование

Обозначение

Количество

Эксплуатационная документация на преобразователь плотности газа Turbo Flow UDM

Доступно на сайте изготовителя https://www.turbo-don.ru (для исполнения С5ТР)

Комплект монтажных частей

1 комплект (по заказу)

Прямолинейные участки с устройством формирования потока

УФП С1

1 комплект (по заказу)

ПО «АРМ «UFG View»

Доступно на сайте изготовителя https://www.turbo-don.ru

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

ГОСТ 8.611-2024 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе

ГОСТ Р 70927-2023 Газ природный. Методы расчета физических свойств. Вычисление коэффициента сжимаемости в области низких температур

ГСССД МР 273-2018 Методика расчетного определения плотности, фактора сжимаемости, скорости звука, показателя адиабаты, коэффициента динамической вязкости влажных газовых смесей в диапазоне температур от 263 К до 500 К при давлениях до 30 МПа

ГСССД МР 118-2005 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей

ГСССД МР 229-2014 Методика расчетного определения термодинамических свойств и коэффициента динамической вязкости природного газа при температурах 250...350 К и давлениях до 30 МПа на основе ГОСТ Р 8.662-2009 и ГОСТ Р 8.770-2011

ГСССД МР 134-2007 Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода в диапазоне температур 200 . 425 K и давлений до 10 МПа

ГСССД МР 277 - 2019 «Методика расчётного определения плотности гелиевого концентрата в диапазонах температур от -5° С до 45° С и абсолютных давлений от 0,1 МПа до 17 МПа»

ТУ 4213-012-70670506-2013 Расходомеры - счетчики газа ультразвуковые Turbo Flow UFG. Технические условия

Изготовитель

Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)

ИНН 6141021685

Юридический адрес: 129110, г. Москва, вн. тер. г. муниципальный округ Мещанский, ул. Щепкина, д. 47, стр. 1, офис V, ком. 11

Адрес места осуществления деятельности: 346815, Ростовская обл., Мясниковский м.р-н, Краснокрымское с.п., автодорога Ростов-на-Дону - Новошахтинск тер., 1-й км, зд. 6/8

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по ТУАС.407252.001 РЭ

назначению» Руководства по эксплуатации

1

для всех исполнений кроме С0 и C4;

2

для всех исполнений кроме С0, С1Т и C4;

3

для исполнений C1TP, C1TP/2, C2TP и C5TP.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
