МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.



  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель руководителя



  Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

  Е.Р. Лазаренко

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^ноября    2025 г. № ²⁴⁸⁵

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

(ООО НПП «Вега») Адрес: 142034, РФ, Московская обл., г. Домодедово, д. Котляково, д. 30, оф.2 Телефон: (495) 369-02-89, факс: (495) 369-02-89

Web-сайт:

http://www.nppvega.com E-mail: info@nppvega.com

НПП «Вега» (ООО НПП «Вега») Адрес: 141862, Россия, Московская обл., муниципальный округ Дмитровский, д. Лотосово, д. 6П Телефон: (495) 36902-89, факс: (495) 369-02-89 Web-сайт: http://www.nppvega. com E-mail: info@nppvega.com НПП «Вега» (ООО НПП «Вега») Юридический адрес: 141862, Россия, Московская обл., муниципальный округ Дмитровский, д. Лотосово, д. 6П

Лист № 1 Регистрационный № 81078-20                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Ключи моментные предельные NORGAU серии NTW (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или левой резьбой.

Принцип действия ключей заключается в том, что под действием приложенного к рукоятке ключа усилия, при достижении заранее установленного значения крутящего момента силы, ключи издают щелчок, что указывает на достижение установленного крутящего момента силы.

Конструктивно ключи состоят из корпуса, фиксатора, рукоятки, предельного механизма, головки с трещоточным квадратом или присоединительным прямоугольником с шариковым фиксатором для установки сменных инструментальных насадок. Некоторые модификации ключей имеют оптико-механическую шкалу с цифрами на индикаторе или простую механическую шкалу для установки задаваемого значения крутящего момента силы.

Ключи выпускаются в сорока шести модификациях, отличающихся диапазоном измерений крутящего момента силы, габаритными размерами и размером присоединительного элемента.

Обозначение модификации: NTWX-YZ, где NTWX- - обозначение ключа по каталогу изготовителя (значение Х меняется в зависимости от модели), Y - цифра, обозначающая верхний предел измерений крутящего момента силы, Z - комбинация знаков, обозначающая дополнительные признаки (головку с внешним присоединительным квадратом работающую по часовой или по часовой и против часовой стрелки, или присоединительный прямоугольник под сменные головки).

Общий вид ключей моментных предельных NORGAU серии NTW представлен на рисунках 1 - 8.

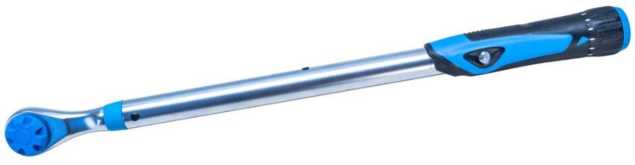

Рисунок 1 - Общий вид ключей моментных предельных NORGAU мод. NTW20-005R,

NTW20-010R, NTW20-025R, NTW20-055R

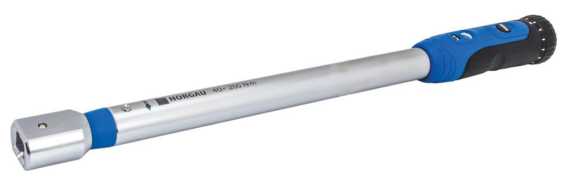

Рисунок 2 - Общий вид ключей моментных предельных NORGAU мод. NTW20-005I,

NTW20-010I, NTW20-025I

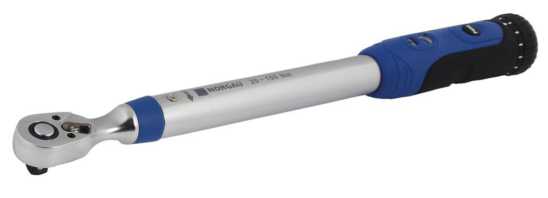

Рисунок 3 - Общий вид ключей моментных предельных NORGAU мод. NTW21-002R, NTW22-005R, NTW22-010R, NTW23-010R, NTW23-020R, NTW23-034R, NTW24-034R, NTW24-055R, NTW24-075R, NTW25-075R, NTW25-100R, NTW25-150R, NTW25-200R

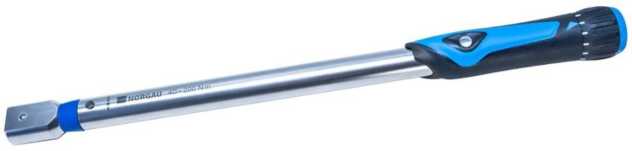

Рисунок 4 - Общий вид ключей моментных предельных NORGAU мод. NTW23-005I, NTW23-010I, NTW24-020I, NTW24-034I

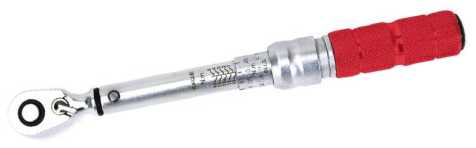

Рисунок 5 - Общий вид ключей моментных предельных NORGAU мод. NTW30-005RL, NTW30-010RL, NTW30-025RL, NTW30-055RL

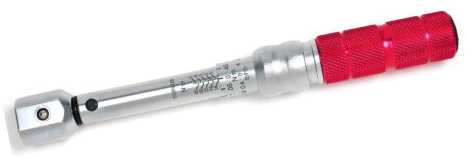

Рисунок 6 - Общий вид ключей моментных предельных NORGAU мод. NTW30-005I, NTW30-010I, NTW30-025I

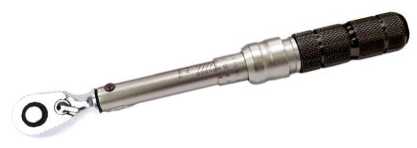

Рисунок 7 - Общий вид ключей моментных предельных NORGAU мод. NTW31-002RL,

NTW32-005RL, NTW32-010RL, NTW33-010RL, NTW33-020RL, NTW33-034RL, NTW34-

034RL, NTW34-055RL, NTW34-075RL, NTW35-075RL, NTW35-100RL

Рисунок 8 - Общий вид ключей моментных предельных NORGAU мод. NTW33-005I, NTW33-010I, NTW34-020I, NTW34-034I

Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.

отсутствует.

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на лицевую поверхность корпуса ключей моментных предельных NORGAU серии NTW механическим способом в виде наклейки и (или) на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средств измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Росстандарта № 1794 от 31 июля 2019 г.

ТУ 25.73.30-002-49360276-2020 Ключи моментные предельные NORGAU серии NTW. Технические условия

Общество с ограниченной ответственностью «Норгау Руссланд» (ООО «Норгау Руссланд») ИНН 7727159340

Юридический адрес: 119421, г. Москва, вн.тер.г. Муниципальный округ Обручевский, ул. Новаторов, д. 1, помещ. 56Н

Тел./факс: +7 (495) 988-20-00, +7 (495) 988-57-57 E-mail: info@norgau.com

Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1

Тел.: +7 (495) 120-0350 E-mail: info@autoprogress-m.ru

Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311195

Лист № 1 Регистрационный № 68468-17                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики «Вега-Соник ВС-12» предназначены для измерений скорости, объемного расхода (объема), молекулярного веса природного, попутного и свободного нефтяного, факельного и других газов, а также вычисления объемного расхода и объема попутного и свободного нефтяного, факельного, природного газов, приведенных к стандартным условиям.

Принцип действия расходомеров-счетчиков «Вега-Соник ВС-12» основан на ультразвуковом времяимпульсном методе измерений. Ультразвуковые преобразователи, установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа. Электронно-вычислительный блок по разности времен перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и значения внутреннего диаметра трубопровода электронновычислительный блок проводит расчет объемного расхода и объема газа.

Расходомеры-счетчики «Вега-Соник ВС-12» состоят из ультразвуковых преобразователей (датчиков), установленных на трубопроводе, электронно-вычислительного блока и дополнительно могут комплектоваться предусилителями, измерительным трубопроводом. Для обеспечения доступа к ультразвуковым преобразователям для проведения регламентных работ расходомеры-счетчики «Вега-Соник ВС-12» могут комплектоваться запорной арматурой, позволяющей извлекать ультразвуковые преобразователи без остановки технологического процесса при рабочем давлении. Ультразвуковые преобразователи могут быть установлены непосредственно в технологическую линию или комплектоваться измерительным трубопроводом с фланцами или под приварку.

Расходомеры-счетчики «Вега-Соник ВС-12» имеют одноканальное и двухканальное исполнение в зависимости от количества ультразвуковых преобразователей.

Расходомеры-счетчики «Вега-Соник ВС-12» в двухканальном исполнении могут быть установлены в одном месте трубопровода, а так же в двух различных трубопроводах или в двух различных точках одного трубопровода.

Электронно-вычислительный блок обеспечивает выполнение следующих функций:

-цифровая обработка сигналов поступающих с ультразвуковых преобразователей;

-измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

-расчет физических свойств газа по алгоритмам в соответствии с ГСССД МР 113-03 или ГОСТ 30319.2 (опционально);

-расчет молекулярного веса и массового расхода углеводородных газов;

-обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров-счетчиков «Вега-Соник ВС-12»;

-передача измерительной информации по аналоговым и различным цифровым интерфейсам;

-защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

Общий вид расходомеров-счетчиков «Вега-Соник ВС-12» представлен на рисунке 1. Пломбирование расходомеров-счетчиков «Вега-Соник ВС-12» не предусмотрено.

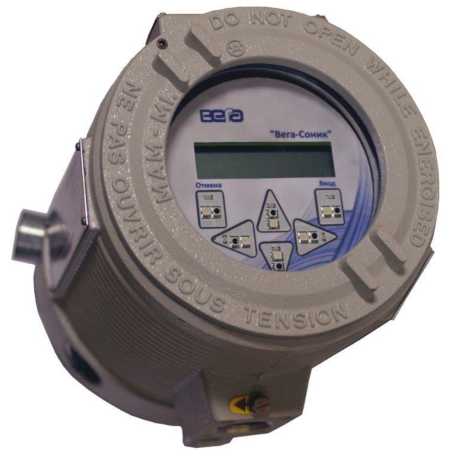

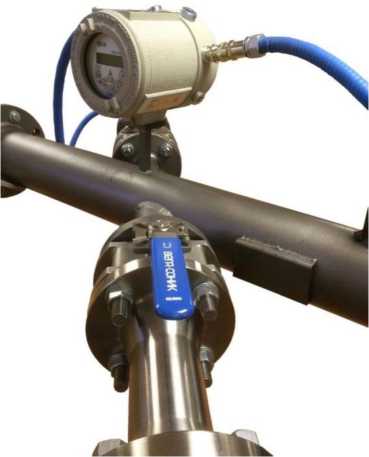

Рисунок 1 - Общий вид расходомеров-счетчиков «Вега-Соник ВС-12»

Программное обеспечение (ПО) является встроенным программным обеспечением электронно-вычислительного блока. Защита программного обеспечения расходомеров-счетчиков «Вега-Соник ВС-12» от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля). Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков исключается наличием в расходомерах-счетчиках функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.

Идентификация программного обеспечения расходомеров-счетчиков «Вега-Соник ВС-12» осуществляется путем отображения на дисплее структуры идентификационных данных, содержащей номер версии ПО и контрольную сумму. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения.

Лист № 3

Всего листов 5 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на маркировочную табличку расходомеров-счетчиков «Вега-Соник ВС-12» и в нижней части титульного листа паспорта типографским способом.

Таблица 4 - Комплектность расходомеров-счетчиков «Вега-Соник ВС-12»

приведены в эксплуатационном документе. При использовании расходомеров-счетчиков «Вега-Соник ВС-12» для измерения молекулярного веса и массового расхода углеводородных газов необходимо разрабатывать и аттестовывать методику (метод) измерений для конкретных условий применения в диапазонах изменений компонентного состава, давления и температуры измеряемой среды.

ГОСТ Р 8.618-014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 30852.1-2002 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»

ТУ 26.51.52.110-001-14809366-2017 Расходомеры-счетчики «Вега-Соник ВС-12». Технические условия

Общество с ограниченной ответственностью НПП «Вега» (ООО НПП «Вега»)

ИНН 5009110078

Юридический адрес: 141862, Россия, Московская обл., муниципальный округ Дмитровский, д. Лотосово, д. 6П

Общество с ограниченной ответственностью НПП «Вега» (ООО НПП «Вега»)

ИНН 5009110078

Адрес: 141862, Россия, Московская обл., муниципальный округ Дмитровский, д. Лотосово, д. 6П

Телефон: (495) 369-02-89, факс: (495) 369-02-89

Web-сайт: http://www.nppvega.com

E-mail: info@nppvega.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 А

Телефон: (843) 272-70-62, факс: (843) 272-00-32

Web-сайт: www.vniir.org

E-mail: office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
