МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

18 ноября 2025 г.                                                                            2483

___________ № _______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  / \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель руководителя

  СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

  Е.Р. Лазаренко

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^ноября    2025 г. № ²⁴⁸³

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

Лист № 1 Регистрационный № 67056-17                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Штангенрейсмасы ШР, ШРЦ, ШРК (далее - штангенрейсмасы) предназначены для измерения высотных размеров и разметки изделий.

Описание средства измерений

Штангенрейсмасы состоят из основания с закрепленной на нем вертикальной направляющей (штангой), по которой перемещается рамка с отсчетным устройством. Рамка с отсчетным устройством снабжена измерительной (или разметочной) ножкой и свободно перемещается по штанге.

Штангенрейсмасы изготавливаются следующих исполнений:

ШР - с отсчетом по нониусу;

ШРК - с отсчетным устройством с круговой шкалой;

ШРЦ - с электронным цифровым отсчетным устройством.

Принцип действия штангенрейсмасов механический.

Отсчет размеров штангенрейсмаса ШР производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса.

Отсчет размеров штангенрейсмаса ШРЦ производится непосредственно считыванием показаний на жидкокристаллическом экране цифрового отсчетного устройства, расположенного на рамке штангенрейсмаса. Рядом с жидкокристаллическим экраном находятся кнопки включения/выключения электронного цифрового отсчетного устройства (OFF/ON), установки нуля (ZERO), выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенрейсмаса ШРЦ осуществляется от встроенного источника питания.

Отсчет размеров штангенрейсмаса ШРК производится по шкале штанги и круговой шкале отсчетного устройства.

Штангенрейсмасы имеют устройство для зажима рамки, обеспечивающее ее стопорение в любом положении в пределах диапазона измерений. Конструкция рамки и крепления ножки могут быть изменены без влияния на функциональные характеристики.

Штангенрейсмасы исполнения ШР с отсчетом по нониусу 0,05 и 0,1 мм и диапазоном измерения от 0 до 250 мм, от 40 до 400 мм, от 60 до 630 мм, от 100 до 1000мм, от 600 до 1600мм, от 1500 до 2500 мм изготавливаются по ГОСТ 164-90. Остальные штангенрейсмасы изготавливаются по техническим условиям ТУ 3933-015-74229882-2013.

Внешний вид штангенрейсмасов ШР, ШРЦ, ШРК представлен на рисунках 1, 2, 3.

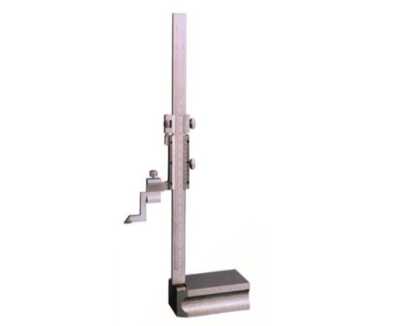

Рисунок 1 - Общий вид штангенрейсмаса ШР

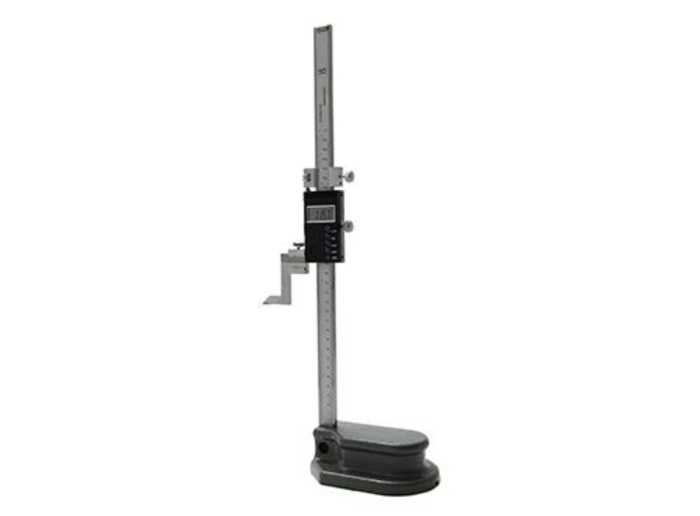

Рисунок 2 - Общий вид штангенрейсмаса ШРЦ

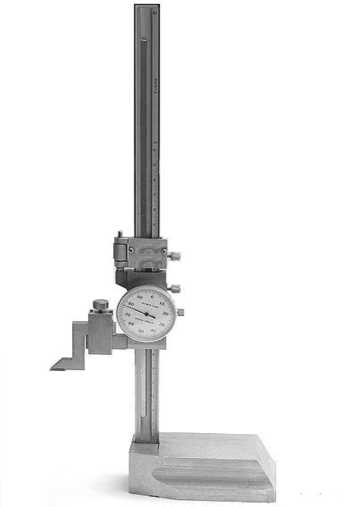

Рисунок 3 - Общий вид штангенрейсмаса ШРК

Знак поверки в виде наклейки или оттиска поверительного клейма наносится на свидетельство о поверке или в паспорт.

Метрологические характеристики штангенрейсмасов приведены в таблицах 1, 2 и 3. Технические характеристики штангенрейсмасов приведены в таблицах 4 и 5.

Таблица 1 - Основные метрологические характеристики штангенрейсмасов по

ТУ 3933-015-74229882-2013

Таблица 2 - Основные метрологические характеристики штангенрейсмасов по ГОСТ 164-90

Таблица 3 - Пределы допускаемой абсолютной погрешности штангенрейсмасов

Таблица 4 - Основные технические характеристики

Таблица 5 - Климатические условия применения

наносится на паспорт штангенрейсмасов типографским методом

Таблица 5 - Комплектность средства измерений

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от V10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

ТУ 3933-015-74229882-2013 Штангенрейсмасы. Технические условия.

Общество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»)

Адрес места осуществления деятельности: 454008, Челябинская обл., г. о. Челябинский, г. Челябинск, тракт Свердловский, д. 38

ИНН 7432013916

Телефон: (351) 211-60-61

Факс: (351) 242-01-42 www.chiz.ru; chiz@chiz.ru

Испытательный центр Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ») Адрес: 454048, г. Челябинск, ул. Энгельса, д.101

Тел./факс (351) 232-04-01

Е-mail: stand@chelcsm.ru

Аттестат аккредитации ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311280 от 16.11.2015 г.

Лист № 1 Регистрационный № 84193-21                                         Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Полуприцепы-цистерны ФоксТанк-ППЦ (далее - ППЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.

Описание средства измерений

Принцип действия ППЦ основан на заполнении их жидкостями до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоят из стальной или алюминиевой сварной цистерны, с утеплением или без утепления, постоянного или переменного сечения, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на 2-х, 3-х или 4-х осном шасси. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива из металлического уголка. В зависимости от места расположения указателя уровня налива цистерна может быть оборудована компенсационным коробом для предотвращения перелива жидкости в следствии объемного расширения из-за изменения температуры.

Технологическое оборудование предназначено для операций   налива-слива

нефтепродуктов и включает в себя:

• - съемную крышку горловины с заливным люком и дыхательным клапаном;

• - клапан донный;

• - кран шаровой;

• - рукава напорно-всасывающие;

• - насос по дополнительному заказу.

ППЦ имеют модификации ФоксТанк-ППЦ-180.(С/А), ФоксТанк-ППЦ-185.(С/А), ФоксТанк-ППЦ-190.(С/А), ФоксТанк-ППЦ-195.(С/А), ФоксТанк-ППЦ-200.(С/А), ФоксТанк-ППЦ-205.(С/А), ФоксТанк-ППЦ-210.(С/А), ФоксТанк-ППЦ-215.(С/А), ФоксТанк-ППЦ-220.(С/А), ФоксТанк-ППЦ-225.(С/А), ФоксТанк-ППЦ-230.(С/А), ФоксТанк-ППЦ-235.(С/А), ФоксТанк-ППЦ-240.(С/А), ФоксТанк-ППЦ-245.(С/А), ФоксТанк-ППЦ-250.(С/А), ФоксТанк-ППЦ-255.(С/А), ФоксТанк-ППЦ-260.(С/А), ФоксТанк-ППЦ-265.(С/А), ФоксТанк-ППЦ-270.(С/А), ФоксТанк-ППЦ-275.(С/А), ФоксТанк-ППЦ-280.(С/А), ФоксТанк-ППЦ-285.(С/А), ФоксТанк-ППЦ-290.(С/А), ФоксТанк-ППЦ-295.(С/А), ФоксТанк-ППЦ-300.(С/А), ФоксТанк-ППЦ-305.(С/А), ФоксТанк-ППЦ-310.(С/А), ФоксТанк-ППЦ-315.(С/А), ФоксТанк-ППЦ-320.(С/А), ФоксТанк-ППЦ-325.(С/А), ФоксТанк-ППЦ-330.(С/А), ФоксТанк-ППЦ-335.(С/А), ФоксТанк-ППЦ-340.(С/А), ФоксТанк-ППЦ-345.(С/А), ФоксТанк-ППЦ-350.(С/А), ФоксТанк-ППЦ-355.(С/А), ФоксТанк-ППЦ-360.(С/А), ФоксТанк-ППЦ-365.(С/А), ФоксТанк-ППЦ-370.(С/А), ФоксТанк-ППЦ-375.(С/А), ФоксТанк-ППЦ-380.(С/А), ФоксТанк-ППЦ-385.(С/А), ФоксТанк-ППЦ-390.(С/А), ФоксТанк-ППЦ-395.(С/А), ФоксТанк-ППЦ-400.(С/А), ФоксТанк-ППЦ-405.(С/А), ФоксТанк-ППЦ-410.(С/А), ФоксТанк-ППЦ-415.(С/А), ФоксТанк-ППЦ-420.(С/А), ФоксТанк-ППЦ-425.(С/А), ФоксТанк-ППЦ-430.(С/А), ФоксТанк-ППЦ-435.(С/А), ФоксТанк-ППЦ-440.(С/А), ФоксТанк-ППЦ-445.(С/А), ФоксТанк-ППЦ-450.(С/А), которые отличаются геометрическими размерами и номинальной вместимостью. ППЦ имеют модификацию А и С которые отличаются материалом исполнения цистерны (А - алюминиевые сплавы, С - сталь). Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

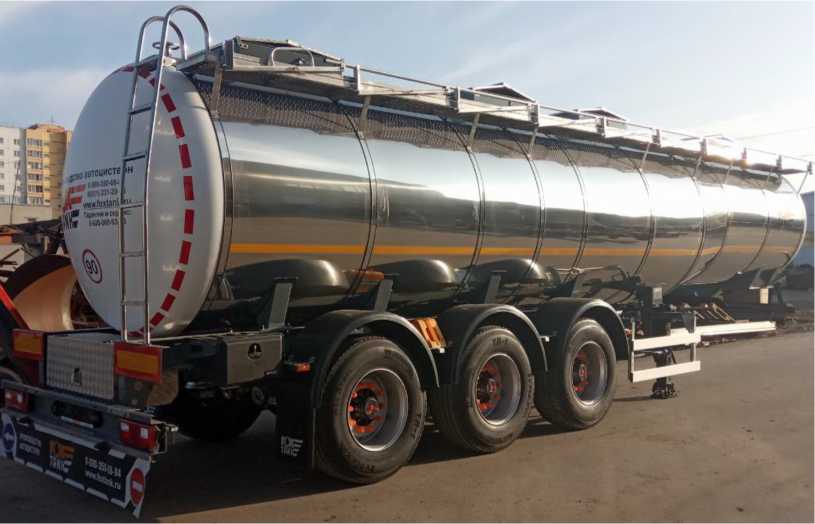

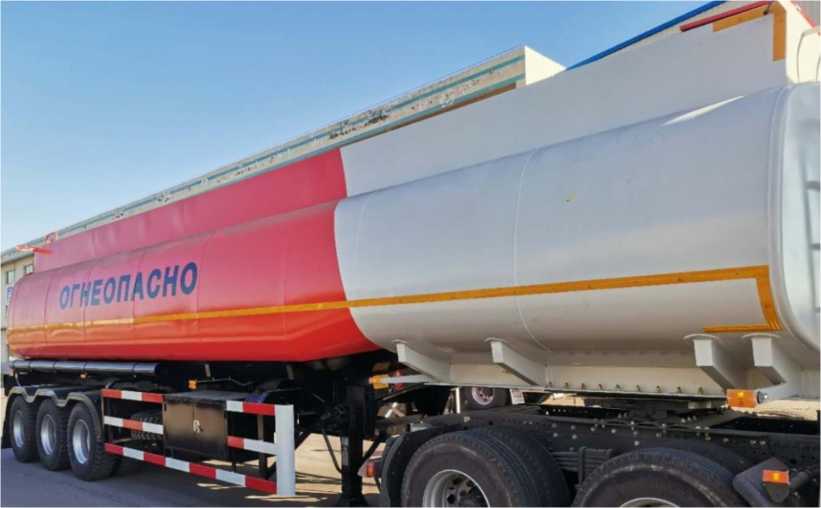

Общие виды ППЦ представлены на рисунках 1-8.

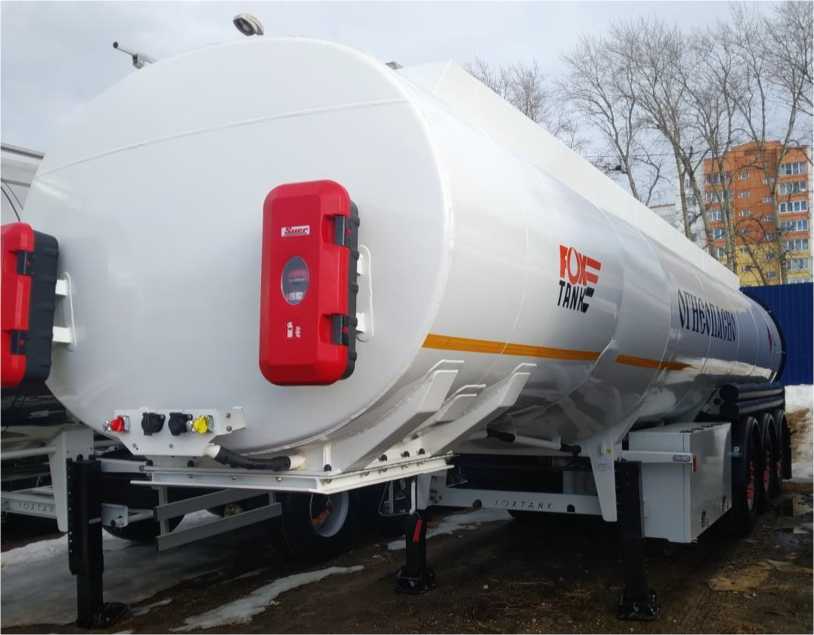

Рисунок 1 - Общий вид ШШ, ФоксТанк-ППЦ-320.А

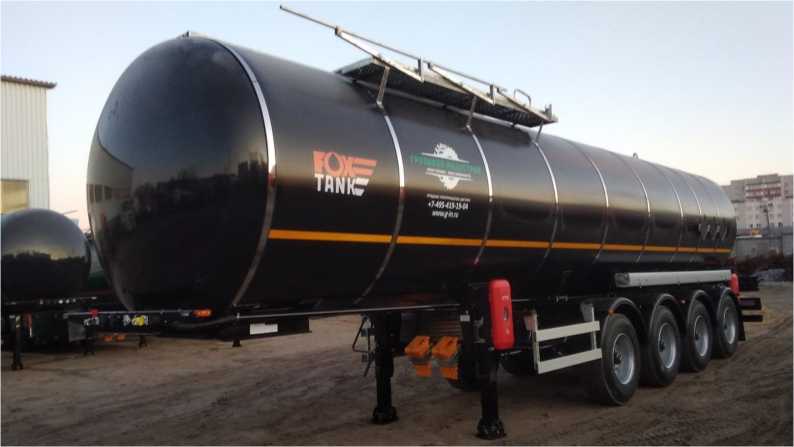

Рисунок 2 - Общий вид ШШ, ФоксТанк-ППЦ-450.С

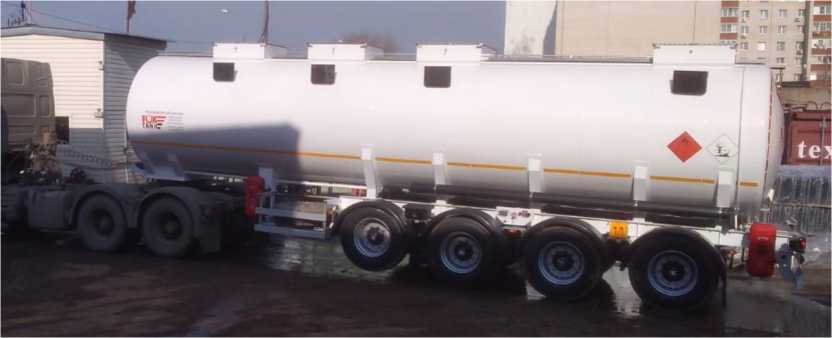

Рисунок 3 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-300.С

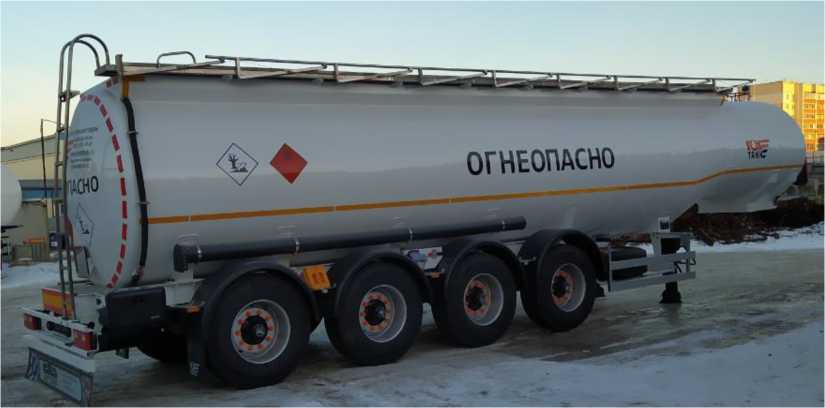

Рисунок 4 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-320.С

Рисунок 5 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-345.С

Рисунок 6 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-250.С

Рисунок 7 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-425.С

Рисунок 8 - Общий вид полуприцепа-цистерны ФоксТанк-ППЦ-410.С

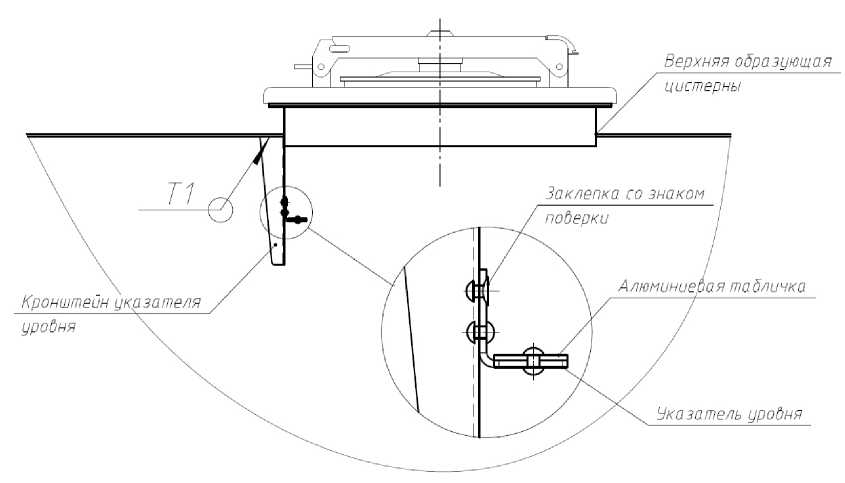

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунках 8 и 9.

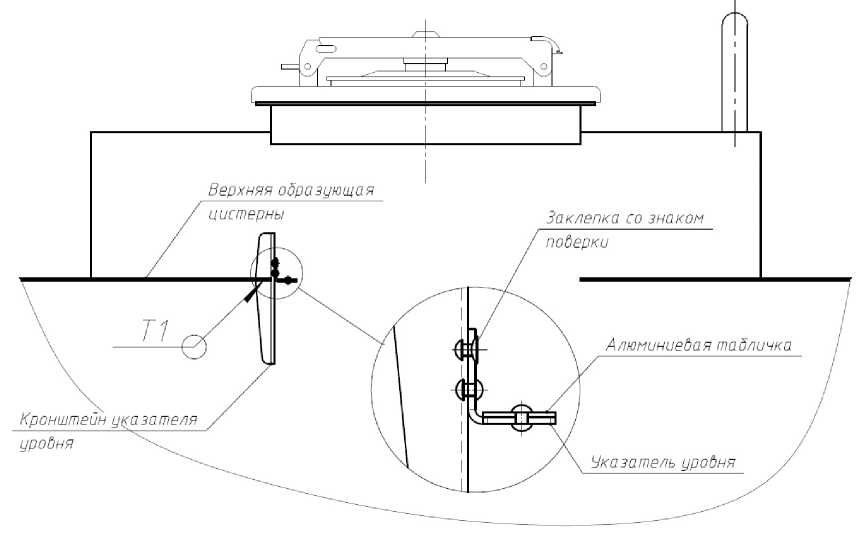

Рисунок 8 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку при наличии компенсационного короба.

Заклепка со знаком ооберки

Верхняя образующая цистерны

Кронштейн укр за теля

уробня

Алюминиевая табличка

Указатель уробня

Рисунок 9 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки на заклепку без компенсационного короба.

отсутствует

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Метрологические характеристики

Таблица 7 - Метрологические характеристики

Таблица 8 - Метрологические характеристики

Таблица 9 - Метрологические характеристики

Таблица 10 - Метрологические характеристики

Таблица 11 - Метрологические характеристики

Таблица 12 - Метрологические характеристики

Таблица 13 - Метрологические характеристики

Таблица 14 - Метрологические характеристики

Таблица 15 - Метрологические характеристики

Таблица 16 - Основные технические характеристики

Таблица 17 - Основные технические характеристики

Таблица 19 - Основные технические характеристики

Таблица 20 - Основные технические характеристики

Таблица 21 - Основные технические характеристики

Таблица 22 - Основные технические характеристики

Таблица 24 - Основные технические характеристики

Таблица 25 - Основные технические характеристики

Таблица 26 - Основные технические характеристики

Таблица 27 - Основные технические характеристики

Таблица 29 - Основные технические характеристики

Таблица 30 - Основные технические характеристики

Таблица 31 - Основные технические характеристики

Таблица 32 - Основные технические характеристики

Таблица 34 - Основные технические характеристики

* с утеплением увеличение снаряжённой массы не более чем на 1000 кг.

Таблица 35 - Основные технические характеристики

наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации и формуляра печатным способом.

Комплектность средства измерений

Таблица 36 - Комплектность средства измерений

приведены в формуляре (паспорт-формуляр) в разделе 5.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)

ТУ 4525-028-62239059-2020 Полуприцепы-цистерны ФоксТанк-ППЦ. Технические условия.

Общество с ограниченной ответственностью «ФоксТанк Моторс»

(ООО «ФоксТанк Моторс»)

ИНН 5261068651

Юридический адрес: 603000, г. Нижний Новгород, ул. Максима Горького, д.77, оф. 60

Адрес места осуществления деятельности: 607686, Российская Федерация, Нижегородская обл., муниципальный р-н Кстовский, сельское поселение Ройкинский сельсовет, п. Селекционной Станции сельский, кв-л Промзона, ул. Заводская, д. 1

Телефон/факс: +7(831)216-07-53 / +7(831)216-07-53

E-mail: sales@foxtank.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

Регистрационный № 52059-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Штангенглубиномеры ШГ, ШГЦ (далее по тексту - штангенглубиномеры) применяются для измерения глубин.

Описание средства измерений

Принцип действия штангенглубиномеров - механический.

Штангенглубиномеры выпускаются двух исполнений:

• 1) ШГ - с отсчетом по нониусу (отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса расположенного на рамке);

• 2) ШГЦ - цифровое отсчетное устройство (отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность измерения в дюймах, а также возможность установки нуля).

Для закрепления рамки имеется стопорное устройство - винт.

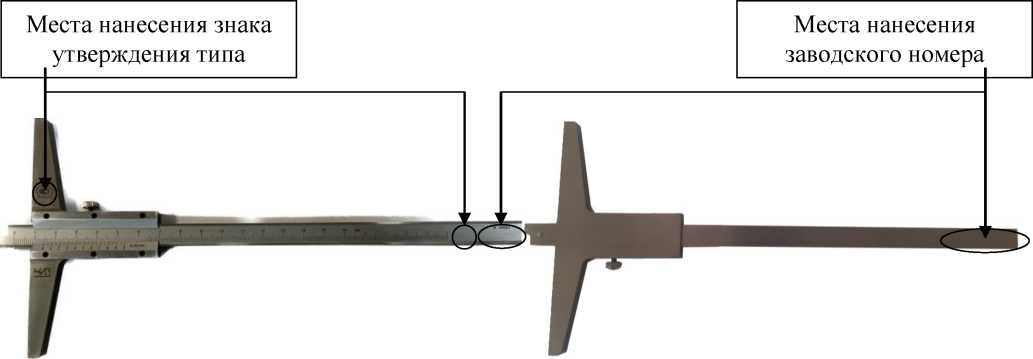

Общий вид штангенглубиномеров с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунках 1, 2.

Ри с ун о к 1 - Общий вид штангенглубиномеров ШГ с указанием мест нанесения заводского номера и знака утверждения типа

Места нанесения знака утверждения типа

Рисунок 2- Общий вид штангенглубиномеров ШГЦ с указанием мест нанесения заводского номера и знака утверждения типа

Заводской номер в виде буквенно-цифрового или цифрового обозначения наносится на свободный от шкалы участок штанги методом лазерной гравировки или тампопечати на лицевой или оборотной стороне.

Нанесение знака поверки на штангенглубиномеры не предусмотрено.

Штангенглубиномеры маркируются товарным знаком , который наносится на свободный от шкалы участок штанги или основания методом лазерной гравировки или тампопечати.

Т аб ли ца 1 - Пределы допускаемой погрешности штангенглубиномеров при температуре окружающей среды (20 ± 10) °С

Таблица 2- Габаритные размеры и масса

Продолжение таблицы 2

Таблица 3- Общие технические характеристики

наносится типографским способом на титульный лист паспорта, а также на штангу или основание штангенглубиномера методом тампопечати, лазерной гравировки или наклейки.

Комплектность средства измерений

Таблица 4- Комплектность средства измерений

приведены в разделе 6 «Порядок работы» паспорта.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственную поверочную схему для средств измерений длины в диапазоне от 140^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018)

ГОСТ 162-90 «Штангенглубиномеры. Технические условия»

Общество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»)

Адрес места осуществления деятельности: 454008, Челябинская обл., г. о. Челябинский, г. Челябинск, тракт Свердловский, д. 38

Телефон, факс (351) 211-60-61, 242-01-42

www.chiz.ru, e-mail: chiz@chiz.ru

ИНН 7432013916

Испытательный центр Государственный центр испытаний средств измерений ФБУ «Челябинский ЦСМ» (ГЦИ СИ ФБУ «Челябинский ЦСМ»)

Адрес: 454048, Челябинская обл., г. Челябинск, ул. Энгельса, д. 101

Телефон, факс (351) 232-04-01, e-mail: stand@chel.surnet.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Челябинский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № 30059-10 от 05.05.2010 г.

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Телефон (факс): +7 (3812) 68-07-99; +7 (3812) 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц

RA.RU.311670
