МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

19 ноября 2025 г.                                                                            2498

________ № ______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_ »    ^ноябР^я    2025 г. № ²⁴⁹⁸

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

19         нояоря             л г     2498

Лист № 1 Регистрационный № 61047-15                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сигнализаторы газов шлейфовые «Сектор» (далее - сигнализаторы) предназначены для непрерывного автоматического контроля довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны и выдачи сигнализации при превышении измеряемой величиной установленных пороговых значений.

Сигнализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.

Принцип действия сигнализаторов - оптический инфракрасный абсорбционный.

Способ отбора пробы - диффузионный либо принудительный с помощью внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования сигнализатора потоковой насадкой.

Конструктивно сигнализаторы выполнены в корпусе из армированной антистатической пластмассы, состоящем из основания и крышки, герметично соединенных между собой. Внутри корпуса размещено микропроцессорное устройство управления. На нижней боковой поверхности корпуса закреплен чувствительный элемент сигнализатора - инфракрасный оптический датчик, расположенный в защитном металлическом колпаке.

Сигнализаторы могут использоваться в составе автоматизированных систем пожарно-охранной сигнализации типа «ЯУЗА-Ех» по БФЮК.425513.009 ТУ или других (обеспечивающих требуемые параметры питания) при соединении нескольких сигнализаторов в шлейф сигнализации центрального блока управления и питания системы.

Сигнализаторы имеют два фиксированных порога срабатывания сигнализации на заданное содержание определяемого компонента, при превышении которых срабатывает предупредительная (ПОРОГ 1) или аварийная (ПОРОГ 2) сигнализация.

Значения порогов устанавливаются при выпуске сигнализаторов из производства в соответствии со значениями, согласованными с конкретным заказчиком на этапе оформления заказа.

Сигнализаторы имеют устройство световой сигнализации - многофункциональный сигнальный светодиод красного цвета и три пары контактов оптоэлектронных реле («сухие» контакты), меняющие свое состояние при срабатывании предупредительной, аварийной или сигнализации по неисправности.

Реле сигнализаторов предназначены для передачи информации по шлейфу сигнализации и не предназначены для подключения к ним исполнительных устройств.

Для проведения работ по техническому обслуживанию, корректировке показаний (градуировке) и поверке сигнализаторы оснащены цифровым выходом (интерфейс RS-485), предназначенным для подключения внешнего контрольного пульта «Сектор-П».

Сигнализаторы выпускаются в пяти исполнениях, указанных в таблице 2, отличающихся определяемым компонентом (горючим газом, по которому выполнена градуировка).

Сигнализаторы выполнены во взрывозащищенном исполнении, соответствуют требованиям ТР ТС 012/2011, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Сигнализаторы соответствуют требованиям к электромагнитной совместимости для оборудования класса А по ГОСТ Р МЭК 61326-1-2014.

Общий вид сигнализаторов приведен на рисунке 1.

Конструкцией сигнализаторов предусмотрена защита и пломбировка электронной платы сигнализатора от несанкционированного доступа в местах установки одного из винтовых соединений. Схема пломбировки и размещения оттиска клейма поверителя приведена на рисунке 2.

Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся методом металлографики на информационную табличку (шильд), расположенную на передней панели сигнализатора (рис. 1).

Место нанесения знака утверждения типа

V                                  Лромжоприбор

'                                                 ООО •Проиэктеивоо’

г. Самт-Пемрбург «нмрпхпкфваг л

Сигнализатор газов шлейфовый “СЕКТОР”

____ПЛЦК.413331.001 ТУ         _с

***~-              Диапазон. ПТВИДПЯ

'                           110/20 хнкпГ~|

I “Жгсямиох!

■ ВНИМАНИЕ! 0™ры_Мть,о,ключи77^^а!!иГ

Рисунок 1 - Общий вид сигнализаторов

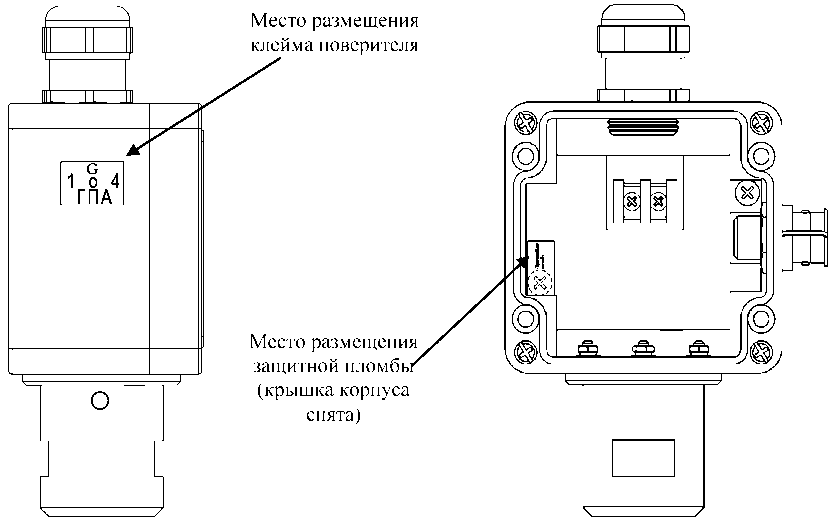

Место размещения защитной пломбы (крышка корпуса снята)

Место размещения клейма поверителя

Рисунок 2 - Схема пломбировки сигнализаторов от несанкционированного доступа и размещения оттиска клейма поверителя

Основные функции программного обеспечения (далее - ПО):

• - считывание цифрового выходного сигнала первичного преобразователя сигнализатора и преобразование в значение содержания определяемого компонента;

• - формирование на индикаторе сигнализации режимов «норма», «предупредительная», «аварийная», «отказ» с одновременной выдачей управляющих сигналов для переключения «сухих» контактов реле при достижении содержания определяемого компонента установленных пороговых значений;

• - передача измеренных значений и данных об исправности сигнализатора по запросу внешнего устройства (ВУ), осуществляемая по цифровому каналу связи RS-485;

• - управление режимами работы сигнализатора (корректировка показаний сигнализатора, установка пороговых значений и т.д.) в соответствии с командами с ВУ;

• - контроль целостности программных кодов ПО, настроечных и градуировочных констант.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО сигнализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Определяемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов, в зависимости от исполнения, приведены в таблице 2.

Таблица 2 - Перечень исполнений, диапазоны измерений и пределы допускаемой основной погрешности сигнализаторов

Таблица 3 - Метрологические характеристики

Сигнализаторы устойчивы к воздействию неизмеряемых компонентов с содержанием, указанным в таблице 4.

Таблица 4 - Допускаемое содержание неизмеряемых компонентов

Таблица 5 - Основные технические характеристики

Таблица 6 - Показатели надежности

наносится типографским способом на титульный лист Руководства по эксплуатации и методом металлографики на информационную табличку (шильд), расположенную на передней панели сигнализатора.

Таблица 7 - Комплектность средства измерений

приведены в документе ПЛЦК.413331.001 РЭ «Сигнализаторы газов шлейфовые «Сектор». Руководство по эксплуатации», раздел 2 «Использование по назначению».

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ 27540-87 «Газоанализаторы горючих газов и паров термохимические. Общие технические условия»

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»

ГОСТ Р 52350.29.2-2010 (МЭК 60079-29-2:2007) «Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода»

ГОСТ  31610.11-2014  (IEC  60079-11:2011)  «Взрывоопасные  среды.  Часть 11.

Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»

ГОСТ  31610.0-2019  (IEC  60079-0:2017)  «Взрывоопасные  среды.  Часть 0.

Оборудование. Общие требования»

ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) «Взрывоопасные среды. Часть 10-1. Классификация зон. Взрывоопасные газовые среды»

ГОСТ 30805.22-2013 (CISPR 22:2006) «Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений»

ПЛЦК.413331.001 ТУ «Сигнализаторы газов шлейфовые «Сектор». Технические условия»

Общество с ограниченной ответственностью «Промэкоприбор»

(ООО «Промэкоприбор»)

ИНН 7802482136

Адрес места осуществления деятельности: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н

Телефон: +7 (812) 424-21-60 (многоканальный)

Web-сайт: www.promecopribor.ru

E-mail: info@promecopribor.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

Лист № 1 Регистрационный № 61046-15                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные «Сектор-2» (далее - газоанализаторы) предназначены для непрерывных автоматических измерений довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны.

Газоанализаторы являются стационарными автоматическими одноканальными приборами непрерывного действия.

Принцип действия газоанализаторов - оптический инфракрасный абсорбционный.

Способ отбора пробы - диффузионный либо принудительный с помощью внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования газоанализатора потоковой насадкой.

Конструктивно газоанализаторы выполнены в корпусе из армированной антистатической пластмассы, состоящем из основания и крышки, герметично соединенных между собой. Внутри корпуса размещено микропроцессорное устройство управления. На нижней боковой поверхности корпуса закреплен чувствительный элемент газоанализатора -инфракрасный оптический датчик, расположенный в защитном металлическом колпаке.

Газоанализаторы имеют унифицированный аналоговый выходной сигнал постоянного тока от 4 до 20 мА по ГОСТ 26.011-80.

Газоанализаторы предназначены для работы в качестве первичных измерительных преобразователей (ПИП) в составе автоматизированных газоаналитических систем, допускающих подключение ПИП к блокам управления, питания и сигнализации посредством двухпроводной токовой петли от 4 до 20 мА.

Для проведения работ по техническому обслуживанию, корректировке показаний (градуировке) и поверке газоанализаторы оснащены цифровым выходом (интерфейс RS-485), предназначенным для подключения внешнего контрольного пульта «Сектор-П».

Газоанализаторы выпускаются в пяти исполнениях, указанных в таблице 2, отличающихся определяемым компонентом (горючим газом, по которому выполнена градуировка).

Газоанализаторы выполнены во взрывозащищенном исполнении, соответствуют требованиям ТР ТС 012/2011, ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Газоанализаторы соответствуют требованиям к электромагнитной совместимости для оборудования класса А по ГОСТ Р МЭК 61326-1-2014.

Общий вид газоанализаторов представлен на рисунке 1.

Конструкцией газоанализаторов предусмотрена защита и пломбировка электронной платы газоанализатора от несанкционированного доступа в местах установки одного из винтовых соединений. Схема пломбировки и размещения оттиска клейма поверителя приведена на рисунке 2.

Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся методом металлографики на информационную табличку (шильд), расположенную на передней панели газоанализатора (рис. 1).

Место нанесения знака утверждения типа

jlu Пдокоприеор

\^’^Т/                       ОООТро-зиолрибор-

V—J                        wwwpromacopecriv

г Самгт-Ламрбург Газоанализатор стационарный

“СЕКТОР-2”

--ПЛЦК.413331.002ТУ

--.......

Рисунок 1 - Общий вид газоанализаторов

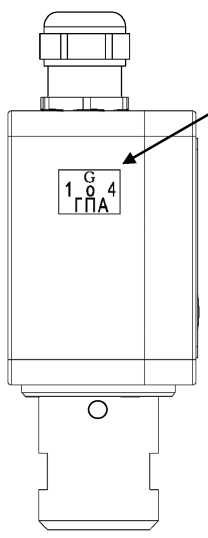

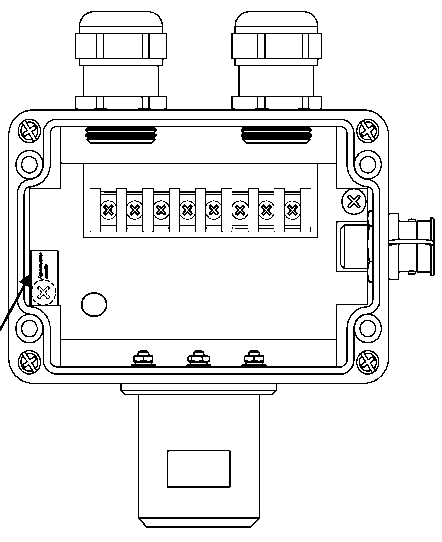

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и размещения оттиска клейма поверителя

Основные функции программного обеспечения (далее - ПО):

• - считывание цифрового выходного сигнала первичного преобразователя газоанализатора и преобразование в значение содержания определяемого компонента;

• - выдача цифрового сигнала для формирования по измерительному каналу выходного сигнала от 4 до 20 мА, пропорционального содержанию определяемого компонента;

• - передача измеренных значений и данных об исправности газоанализатора по запросу внешнего устройства (ВУ), осуществляемая по цифровому каналу связи RS-485;

• - управление режимами работы газоанализатора (предварительная конфигурация, корректировка показаний газоанализатора, градуировка и т.д.) в соответствии с командами с ВУ;

• - контроль целостности программных кодов ПО, настроечных и градуировочных констант.

Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Определяемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, в зависимости от исполнения, приведены в таблице 2.

Таблица 2 - Перечень исполнений, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов

Таблица 3 - Метрологические характеристики

Газоанализаторы устойчивы к воздействию неизмеряемых компонентов с содержанием, указанным в таблице 4.

Таблица 4 - Допускаемое содержание неизмеряемых компонентов

Таблица 5 - Основные технические характеристики

Таблица 6 - Показатели надежности

наносится типографским способом на титульный лист Руководства по эксплуатации и методом металлографики на информационную табличку (шильд), расположенную на передней панели газоанализатора.

Таблица 7 - Комплектность средства измерений

приведены в документе ПЛЦК.413331.002 РЭ «Газоанализаторы стационарные «Сектор-2». Руководство по эксплуатации», раздел 2 «Использование по назначению».

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ 27540-87 «Газоанализаторы горючих газов и паров термохимические. Общие технические условия»

ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1:2007) «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»

ГОСТ Р 52350.29.2-2010 (МЭК 60079-29-2:2007) «Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода»

ГОСТ 31610.0-2019 (IEC 60079-0:2017) «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»

ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) «Взрывоопасные среды. Часть 10-1. Классификация зон. Взрывоопасные газовые среды»

ГОСТ 31610.11-2014 (IEC 60079-11:2011) «Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь «i»

ГОСТ 30805.22-2013 (CISPR 22:2006) «Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений»

ПЛЦК.413331.002 ТУ «Газоанализаторы стационарные «Сектор-2». Технические условия»

Общество с ограниченной ответственностью «Промэкоприбор»

(ООО «Промэкоприбор»)

ИНН 7802482136

Адрес места осуществления деятельности: 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н

Телефон: +7 (812) 424-21-60 (многоканальный)

Web-сайт: www.promecopribor.ru

E-mail: info@promecopribor.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной

метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон: +7 (495) 544-00-00, факс: +7 (499)124-437-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13
