ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С

азначение средства из ерений

Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С предназначена для измерений:

виброскорости и виброперемещений; осевых и радиальных перемещений; относительных линейных перемещений роторов; абсолютных перемещений цилиндров; угловых перемещений статора или фундамента;

частоты вращения.

писание средства из ерений

Принцип действия аппаратуры технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С (в дальнейшем аппаратура) состоит в приеме и измерении напряжений электрических сигналов от первичных измерительных преобразователей - вибропреобразователей и тахометрических преобразователей (датчиков частоты вращения), а также от источников напряжения контролируемых электрических машин.

Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С состоит из:

преобразователей для преобразования измеряемых параметров в пропорциональный электрический сигнал;

блоков измерений для отображения измеренных величин; соединительных кабелей.

Преобразователи линейного виброперемещения типа ПЛП состоят из токовихревых датчиков и блоков электронных, преобразователи линейной виброскорости типа ПЛВ состоят из пьезоэлектрических датчиков типа МВ-43 или АК317-25 и блоков электронных. Датчики размещаются в реперных точках контролируемых механизмов. Сигнал с датчика поступает на блок электронный преобразователей, где происходит преобразование механических величин параметров состояния контролируемых энергоагрегатов в электрические сигналы и передача их в блок измерений типа ИВВ-03С и блок измерений механических величин типа ИВ-208 с встроенными индикаторами. Полученная информация о значениях механических величин обрабатывается с помощью встроенной микро-ЭВМ и отображается на жидкокристаллическом дисплее блока измерений ИВВ-03С в удобной для восприятия оператором форме (графической или цифровой) или на цифровом индикаторе для блоков измерений ИВ-208.

Кроме визуальной информации на дисплее блоки измерений име т аналогов е и цифровые выходы этих е параметров, котор е могут использоваться для вне них исполнительных и регистрирующих устройств.

В состав аппаратур для удобства пользователей могут входить выносн е индикатор типа ВИ-208, ВИ-210, которые обеспечивают индикацию значений параметров, отображаемых блоком измерения, при размещении на расстоянии до 100 м (ВИ-208) или 300 м (ВИ-210) от блока измерения.

Конструктивно аппаратура построена по блочно-модульному исполнени . Количество измерительных каналов выбирается из условий решаемой задачи.

Аппаратура ЛМЗ-97.09С имеет встроенную систему самотестирования, результаты которой отображаются на дисплее.

Аппаратура ЛМЗ-97.09С имеет предупредительную и аварийную сигнализацию, обеспечивает мониторинг уровней измеряемых виброхарактеристик и, в случае превышения предварительно заданных предельн х значений (обие уровни вибрации), в рабат вает предупредительн й и аварийн й сигналы и в дает их на разъем С ГЗ Я блока измерения и на соответству ие индикатор световой сигнализации.

В аппаратуре есть возмо ность изменения предупредительн х и аварийн х уставок в пределах от 10 до 90 % диапазона измерений параметров.

Пломбирование аппаратуры не предусмотрено.

Нанесение знака поверки на аппаратуру не предусмотрено.

Маркировка на аппаратуру наносится способом металлографики на передней панели блока измерений, которая содер ит знак утвер дения типа, наименование средства измерений, на задней панели блока измерений наносится заводской номер в цифровом формате (рисунок 1).

а рис.2 представлены: блоки измерений типа В -03 с преобразователями типа ПЛП, ПЛВ и преобразователем уклона ПУ-03.2М; блок измерений типа ИВ-208 с преобразователями типа ПЛП и ПУ-03.2М.

Внешний вид аппаратуры Ж4З-97.09С приведен на рисунке 2.

Приказ Росстандарта №2509 от 19.11.2025, https://oei-analitika.ru

■МНкЁаГаш У ■!£■> 1511721-

А            и

заводской номер

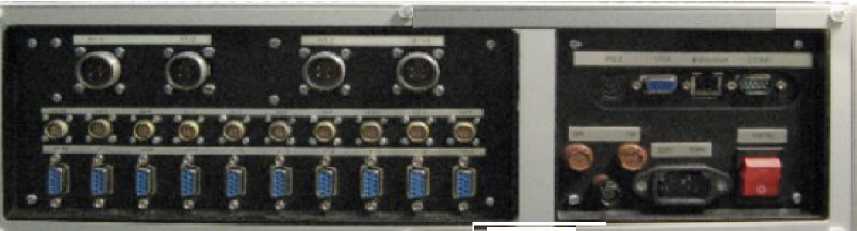

Рисунок 1 - нанесение заводского номера на заднюю панель измерительного блока аппаратуры.

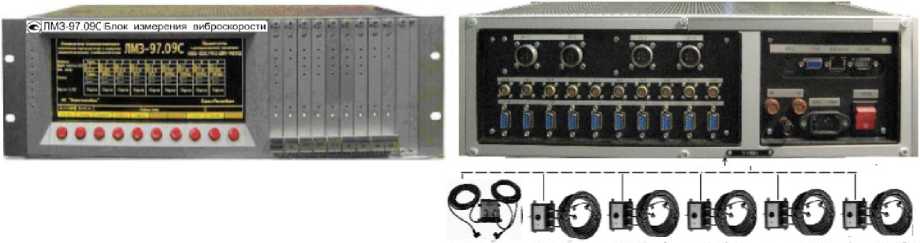

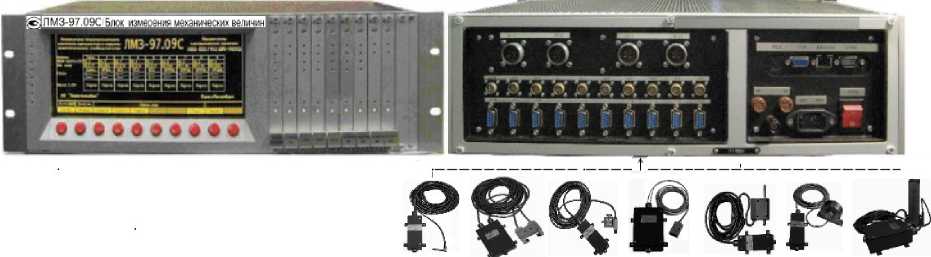

блок измерения механических величин ивв-озс/Mt многоканальный

Приказ Росстандарта №2509 от 19.11.2025, https://oei-analitika.ru

ПЛП-03 ПЛП-05.2с! ПЛП-05 ПЛП-06 ПЛП-07 ПЛП-08 ПУ-03.2М

ПРЕОБРАЗОВАТЕЛИ

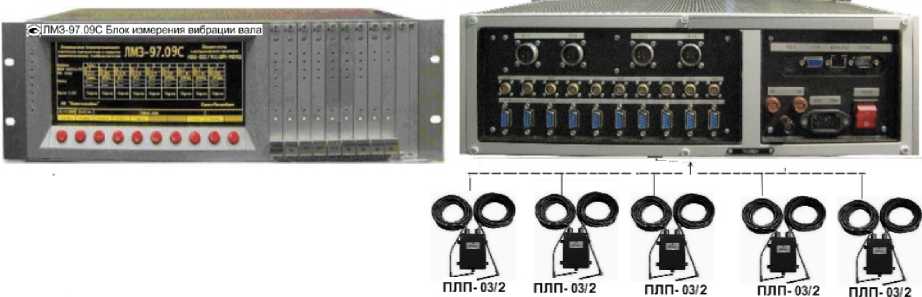

блок измерения вибрации вала ивв-озс/вг многоканальный

Приказ Росстандарта №2509 от 19.11.2025, https://oei-analitika.ru

ПРЕОБРАЗОВАТЕЛИ

блок измерения виброскорости ивв-озс/01 многоканальный

Приказ Росстандарта №2509 от 19.11.2025, https://oei-analitika.ru

ПЛВ-03/2   ПЛВ-03/3   ПЛВ-03/3    ПЛВ-03/3       ПЛВ-03/3 плв-оз/з

ПРЕОБРАЗОВАТЕЛИ

Блок измерения ИВ 208 одноканальный

Приказ Росстандарта №2509 от 19.11.2025, https://oei-analitika.ru

ПЛП-03     ПЛП-05.2d    ПЛП-05 ПЛП-06 ПЛП-07 ПЛП-08 ПУ-03.2М

Преобразователи

Рисунок 2 -Внешний вид аппаратуры ЛМЗ-97.09С

рогра ное обеспечение

У аппаратуры ЛМЗ-97.09С имеется программное обеспечение (далее - ПО), встроенное в ка д й модуль измерительного блока аппаратуры.

модулей обеспечивает математическу обработку сигналов от первичной аппаратуры с целью измерения величин основных и дополнительных параметров в цифровом коде и обеспечивает вырабатывание предупредительных сигналов (команд) в случаях, когда результат измерений достига т установленн х предельн х значений (уставок). олученн е в модуле результаты измерений (расчетов) переда тся через кросс-плату в центральный процессор (ЦП) измерительного блока аппаратуры. ЦП поддерживает функции обработки информации, поступа ей из модулей: обеспечивает регистраци данн х, отобра ение текуих и архивн х данных на экране в различн х форматах, дополнительн е управля ие функции в отношении модулей. Встроенное ПО является метрологически значимым. онструкция измерительного блока искл чает возмо ность несанкционированного влияния на метрологически значимое и измерительну информаци .

Уровень защиты от непреднамеренных и преднамеренных изменений ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

дентификационн е данные приведен в таблице 1.

Таблица 1 -Идентификационные данные ПО

Идентификационные данные(признаки)

Значение

встроенное ПО измерительного блока

дентификационное

наименование ПО

ЯШМИ 402243.03Х

Номер версии (идентификационн й номер)

не ниже 8.15.0

Цифровой идентификатор ПО

-

Идентификационные данные (признаки)

встроенное

ПО модулей

01.1

04.1

05.1

06.2

07.2

08.1

11.2

02.3

03.2

09.2

Идентификационное наименование

ЯШМИ

402243.032-01.1

ЯШМИ

402243.032-04.1

ЯШМИ

402243.032-05.1

ЯШМИ

402243.032-06.2

ЯШМИ

402243.032-07.2

ЯШМИ

402243.032-08.1

ЯШМИ

402243.032-11.2

ЯШМИ

402243.030-02.3

ЯШМИ

402243.030-03.2

ЯШМИ

402243.032-09.2

Номер версии (идентификационн й номер) не ни е

011-

180ххх

041-

180ххх

051-

180ххх

062-

180ххх

072-

180ххх

081-

180ххх

11.2-

180ххх

023-

170ххх

032-

170ххх

092-

180ххх

Цифровой идентификатор ПО

-

етрологические и технические характеристики

Таблица 2 — Метрологические характеристики аппаратуры

Наименование характеристики

Значение

Количество каналов измерений

от 1 до 28

Диапазон измерений частоты вращения, об/мин

от 2 до 10000

Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазонах измерений, об/мин от 2 до 4000 об/мин

±2

свыше 4000 до 10000 об/мин

±5

родол ение таблицы 2

Наименование характеристики

Значение

Диапазон измерений размаха виброперемещения, мкм

от 15 до 600

Диапазон частот измерений размаха виброперемещения, Гц

от 5 до 500

Пределыдопускаемой относительной погрешности измерений размахавиброперемещения,%

±10

Диапазон измерений СКЗ виброскорости, мм/с

от 0,5 до 30

Диапазон частот измерений СКЗ виброскорости, Гц

от 10 до 1000

Пределы допускаемой относительной погрешности измерений СКЗ виброскорости, %

±10

иапазоныизмеренийпереме ений,мм -зазора:

диапазон - 1

от0,5до2,1

диапазон - 2

от0,6до3,4

-осевогосдвигаротора

от0,1до5,0

-разностирасширенияротораицилиндра диапазон - 1

от0,1до10

диапазон-2

от0,1до30

диапазон-3

от0,1до60

редел допускаемойабсол тнойпогре ности измерений -зазора, мкм

±50

-осевогосдвигаротора,мкм

± 100

-разностирасширенийротораицилиндра,мм диапазон - 1

±0,3

диапазон-2

±1,0

диапазон-3

±1,5

иапазон измерений:

-абсолютного расширения цилиндра, мм

от0до80

-перемещения регулирующего клапана, мм

от0до120

-перемещения хода сервомотора, мм

от0до360

-уклона, мм/м

±5

Пределыдопускаемойприведеннойпогрешностиизмерений,%

-абсолютногорасширенияцилиндра

±5

-перемещениярегулирующегоклапана

±5

-перемещения хода сервомотора

±5

-уклона

±5

Диапазон измерений фазового угла виброскорости

от 0 до 360°

Диапазон частот измерений фазового угла виброскорости, Гц

от 10 до 1000

Пределы допускаемой абсолютной погрешности измеренийфазовогоуглавиброскорости

±

иапазоныизмеренийтокаприработесвне нимитоков ми

от 0 до 5

устройствами, м

от 4 до 20

Пределыдопускаемойприведеннойпогрешностиизмерениятока приработесвне нимитоков миустройствами,

±0,5

Таблица 3 — Основные технические характеристики аппаратуры

Наименование характеристики

Значение

Электрическое сопротивление ме ду:

  • - контактом за итного заземления и корпусом блока измерения, Ом, не более

  • - цепь сетевого питания и корпусом блока измерения,   м,

0,1

не менее:

в нормальных условиях

20

при повы енной температуре окру а его воздуха

5

при повышенной влажности окружающего воздуха

2

Электрическая прочность изоляции между цепью сетевого питания блока измерения и корпусом дол на в дер ивать без пробоя и поверхностного перекрытия испытательное напряжение переменного тока частотой 50 Гц с амплитудным значением, В

в нормальных климатических условиях

1500

при повышенной влажности

900

Время готовности к работе после включения, мин, не более

15

Напряжение питания с частотой 50 Гц, В

220+10% -15%

Мощность, потребляемая аппаратурой, ВхА, не более

150

Габаритные размеры (длина; ширина; высота), мм, не более Блоки электронные преобразователей (масса приведена для блока электронного с датчиком и кабелем):

ПЛП-03, ПЛП-05, ПЛП-07, ПЛП-08, ПЛП-10, ПЛП-12

255; 115; 58

ПЛП-06.2

255; 180; 58

ПЛП-03/2, ПЛП-05.2

185; 170; 58

ПЛП-09.3

255; 240; 58

ПЛВ-03/3

185; 200; 55

ПЛВ-03/2

185; 170; 55

ПУ-03.2М

255; 115; 58

Блоки измерения:

ИВВ-03С

483; 260; 132

ИВ-208

224; 118; 88

Выносные индикаторы:

ВИ-208

224; 118; 88

ВИ-210

174; 63,5; 60

Масса, кг, не более

Блоки электронные преобразователей:

ПЛП-03, ПЛП-05, ПЛП-07, ПЛП-08, ПЛП-10, ПЛП-12

3,3

ПЛП-06.2

3,5

ПЛП-03/2, ПЛП-05.2

5,0

ПЛП-09.3

15

ПЛВ-03/3

3,5

ПЛВ-03/2

3,0

ПУ-03.2М

5,3

Блоки измерения:

ИВВ-03С

9,0

ИВ-208

1,5

ыносн е индикатор :

ВИ-208

1,5

ВИ-210

1,5

родол ение таблицы 3

Наименование характеристики

Значение

Наработка до отказа, ч, не менее

10000

Гарантийный срок эксплуатации, мес

18

Средний срок службы, лет

10

словияэксплуатации:

диапазон температур окружающего воздуха, С для блоков измерения

от10до40

для блоков электронных преобразователей

от10до65

для токовихревых датчиков

от10до150

для пьезоэлектрических датчиков:

МВ-43

от минус 60 до 250

АКЗ17-25

от минус 60 до 160

относительнаявла ность воздуха при температуре 35  ,

для блоков измерения

до80

для блоков электронн х преобразователей

до98

для токовихревых датчиков

до98

для пьезоэлектрических датчиков:

МВ-43

до98

АКЗ17-25

до98

атмосферное давление, кПа

от4до106,7

римечание:

-аппаратура в упаковке выдерживает воздействие транспортной тряски продолжительностью

1чсчисломудароввминутуот80до120имаксимальнымускорением-30м/с2

-аппаратура устойчива к воздействию переменного магнитного поля частотой 50Гц,

амплитудойдо400 /м.

По устойчивости и прочности к воздействию землетрясения аппаратура должна

соответствоватьГ СТ25804.3ивыдер ивать воздействие землетрясения интенсивность :

- до 8 баллов при установке аппаратуры на уровне до 16м над нулевой отметкой;

-до9балловприустановкеаппаратур на уровне до 10м над нулевой отметкой.

Знак утвер дения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на лицевую панель всех блоков измерений методом металлографики.

омплектность средства измерений омплектность аппаратур приведена в таблице 4

Таблица 4

Наименование, тип

Обозначение

Кол-во

Блок измерения виброскорости

ИВВ-03С/О1

*

реобразователь линейного вибропереме ения, одноканальн й

ПЛП-03

Преобразователь линейной виброскорости двухканальн й трехканальн й

ПЛВ-03/2

ПЛВ-03/3

Блок измерения вибрации вала

ИВВ-03С/В1

*

родол ение таблицы 4

Наименование, тип

Обозначение

Кол-во

реобразователь линейного вибропереме ения одноканальн й

двухканальный

ПЛП-03

ПЛП-03/2

Блок измерения механических величин

ИВВ-03С/М1

*

Преобразователи линейных перемещений (зазора, сдвига)

ПЛП-03

ПЛП-03М

ПЛП-05; ПЛП-05.2;

lEIH-05.2d

ПЛП-06

ПЛП-07

Пи Ш-08

ПЛП-09.3

ПЛП-10

ПЛП-12

Преобразователь уклона

ПУ-03.2М

Блок измерения комбинированный

ИВВ-03С/К1

*

Блок измерения частоты одноканальный

ИВ-208/01.1

*

реобразователь линейного вибропереме ения одноканальн й

ПЛП-03

Блоки измерения механических величин одноканальные с преобразователями линейных перемещений (зазора, сдвига, уклона), мощности, тока

ИВ-208

*

Выносной индикатор

ВИ-208

**

Выносной индикатор

ВИ-210

**

сточник бесперебойного питания класса ГСТ

32133.2-2013

**

Кабель питания блока измерения

**

Комплект ЗИП

Ответные части к выходным разъемам блока измерения

**

Кабель технологический

ЯШМИ.685611.021

Вставки плавкие: 3

5 т для

ИВВ-03С,

3 т для

ИВ-208

Руководство по эксплуатации на аппаратуру   З-97.09С

ЯШМИ.402243.201

РЭ

1

Паспорт на аппаратуру ЛМЗ-97.09С

ЯШМИ.402243.201

ПС

1

Руководство по эксплуатации и паспорт на пьезоэлектрический датчик (изготовителя датчиков)

1

Продолжение таблицы 4_________________________________________________________

Состав аппаратуры (количество измерительн х каналов, тип и количество преобразователей, тип блоков измерения) определяется Заказчиком при закл чении договора на поставку и согласовывается с изготовителем.

* Конструктивное исполнение блоков измерения определяется Заказчиком при заключении договора на поставку и согласов вается с изготовителем.

** Количество определяется Заказчиком при заключении договора на поставку и согласов вается с изготовителем.

ведения о етодиках ( етодах) из ерений

приведен в Руководстве по эксплуатации «ппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С» ЯШМИ.402243.201 РЭ

ормативн е документ , устанавлива ие требования к средству измерений

Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвер денная приказом едерального агентства по техническому регулировани и метрологии от 27 декабря 2018 г. 2772;

Государственная поверочная схема для средств измерений угловой скорости и частоты вра ения, утвер денная приказом едерального агентства по техническому регулировани и метрологии от 1 сентября 2022 г. № 2183;

Государственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвер денная приказом едерального агентства по техническому регулировани и метрологии от 29 декабря 2018 г. 2840;

Технические условия 4277-016-39419502-08 ТУ. «Аппаратура технологического контроля параметров и защиты энергетических турбоагрегатов ЛМЗ-97.09С».

зготовитель

Закрытое акционерное общество «Энергоприбор» (ЗАО «Энергоприбор»)

Адрес юридический: 191167, г. Санкт-Петербург, ул. Атаманская, д. 3

дрес фактического местонахо дения: 197136, г. анкт- етербург, ул. Всеволода Вишневского, д. 8 тел/факс: (812) 346-36-29, 346-49-23, 346-31-97

сп тательн й центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19, лит. Д

Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
