№2533 от 20.11.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 731819
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 2533 от 20.11.2025
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
20 ноября 2025 г. уо 2533
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906________________________________.
5. Контроль за испол
ненлем' настоящего7 приказа "оставляю за собой.
хранится в системе электронного документоооорота
Федерального агентства по техническому регулированию и метрологии
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Заместитель руководителя
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
20 от «___»
и метрологии
ноя_эя 2025 г. № _533
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Счетчики газа ротационные |
РГ-Р |
2825063428 исполнение РГ-Р G10- DN32-3C- Б; 2825063435 исполнение РГ-Р G16- DN32-4C- К; 2825063429 исполнение РГ-Р G16- DN40-5y- Б; 2825063430 исполнение РГ-Р G25- DN40-5C-Б; |
88140-23 |
Общество с ограниченной ответственностью «РАСКО Газэлектроника» (ООО «РАСКО Газэлектроника»), Нижегородская обл., г. Арзамас |
МП 0112/1-311 229-2022 (с изменением №1) |
МП 0112/1-311 229-2022 (с изменением №2) |
09.07. 2025 |
Общество с ограниченно й ответственно стью «РАСКО Газэлектрони ка» (ООО «РАС КО Газэлект роника»), Нижегородск ая обл., г. Арзамас |
ООО ЦМ «СТП», г. Казань |
|
2825063431 исполнение РГ-Р G25- DN50-6y- К; 2825063432 исполнение РГ-Р G40- DN40-6C- Б; 2825063433 исполнение РГ-Р G65- DN50-3y- Б; 2825063434 исполнение РГ-Р G100- DN80-4y-K |
УТВЕРЖДЕНО
приказом Федерального агентства по техническому регулированию
и метрологии
от « __ » ноябРя 2025 г. № _53 3
Лист № 1 Регистрационный № 88140-23 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики газа ротационные РГ-Р Назначение средства измеренийСчетчики газа ротационные РГ-Р (далее - счетчик) предназначены для измерений объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2022, пропан, воздух, азот, инертных и других газов.
Описание средства измеренийПринцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, передней и задней крышки, редуктора и счетного механизма.
На корпусе счетчиков могут быть расположены отверстия для измерения температуры, отбора давления и отверстия для установки монтажной скобы.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G10; G16; G25; G40; G65; G100; G160; G250; G400; G650; G1000.
В зависимости от метрологических характеристик счетчики выпускаются в исполнениях «О» (основное), «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У».
В зависимости от размера корпуса счетчики выпускаются в базовом исполнении «Б» или в компактном исполнении «К» (для типоразмеров G16, G25 и G100).
В зависимости от типа счетного механизма (направления потока газа) счетчики выпускаются в конструктивных исполнениях однонаправленными или двунаправленными. Счетчик может быть установлен на вертикальном или горизонтальном участке трубопровода.
Счетчики могут комплектоваться низкочастотным(-и) и/или высокочастотными датчиками импульсов.
Структура условного обозначения счетчика:
РГ-Р [1]-[2]-[3]-[4], где:
-
[1] - типоразмер: G10, G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000;
-
[2] - диаметр условного прохода: DN 32, DN 40, DN 50, DN 80, DN 100, DN 150, DN 200;
-
[3] - исполнение в зависимости от метрологических характеристик: «О», «3С», «4С», «5С», «6С», «У», «2У», «3У», «4У», «5У», «6У»;
-
[4] - конструктивное исполнение: «Б», «К».
Пример условного обозначения счетчика типоразмера G25, с номинальным диаметром DN 50, исполнения в зависимости от метрологических характеристик «У», конструктивного исполнения «Б»: РГ-Р G25-DN 50-У-Б.
Общий вид счетчиков представлен на рисунке 1.
Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы. Знак поверки наносят на пломбы винтов крепления счетного механизма и передней крышки. На пломбы винтов крепления задней крышки наносят знак завода-изготовителя или организации, выполнявшей ремонт.
Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов: методом термопечати, лазерной маркировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Рисунок 1 - Общий вид основных исполнений счетчиков
Место нанесения
Рисунок 2 - Места нанесения заводского номера, знака утверждения типа
Место нанесения знака
утверждения типа
утверждения типа
заводского номера
2
1
1
1

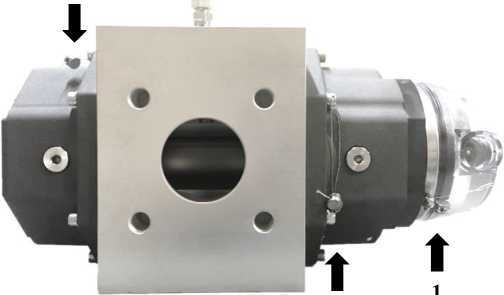

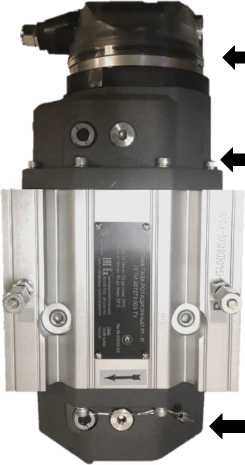

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки (1 - место для установки знака поверки, 2 - место для установки пломбы завода-изготовителя или организации, выполнявшей ремонт)
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Типоразмер |
Номинальный диаметр DN |
Qmax? м3/ч |
Диапазон рабочих расходов Qmin/ Qmax |
Перепад давления при Qmax, Па | ||||||||
|
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 | ||||
|
Qmin, м3/ч | ||||||||||||
|
G101) |
32 |
16 |
- |
- |
- |
- |
- |
- |
- |
0,3 1 0,5 |
200 | |
|
G101) |
40 |
16 |
- |
- |
- |
- |
- |
- |
0,3 J 0,5 |
140 | ||
|
G101) |
50 |
16 |
- |
- |
- |
- |
- |
- |
- |
0,3 1 0,5 |
100 | |
|
G162) |
32 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 J 0,8 |
200 | |
|
G161),2) |
40 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 0,8 |
140 | |
|
G161),2) |
50 |
25 |
- |
- |
- |
- |
- |
- |
- |
0,5 1 0,8 |
100 | |
|
G251),2) |
40 |
40 |
- |
- |
- |
- |
- |
0,5 |
Пэ,6 |
0,8 |
1,3 |
170 |
|
G251),2) |
50 |
40 |
- |
- |
- |
- |
- |
0,5 |
0,6 |
0,8 |
1,3 |
150 |
|
G401) |
40 |
65 |
- |
- |
- |
0,5 |
Пэ,6 |
0,8 I |
1 |
1,3 |
2 |
380 |
|
G401) |
50 |
65 |
- |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
2 |
300 | ||
|
G651) |
50 |
100 |
0,4 |
0,8 I 1 |
1,3 |
1,6 |
2 |
3 |
460 | |||
|
G1001),2) |
80 |
160 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
5 |
500 |
|
G1601) |
80 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
|
G1601) |
100 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
620 |
|
G2501) |
80 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
|
G2501) |
100 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
800 |
|
G4001) |
100 |
650 |
2,5 |
3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
900 |
|
G4001) |
150 |
650 |
- |
- |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
430 |
|
G6501) |
150 |
1000 |
- |
- |
6 |
8 |
10 |
12 |
16 |
20 |
33 |
500 |
|
G10001) |
200 |
1600 |
- |
- |
10 |
,1' |
16 |
20 |
24 |
32 |
53 |
650 |
Примечания 1 Исполнение счетчика «2У» возможно только для рабочих расходов, расположенных справа от утолщенной линии.
Qmin - минимальный объемный расход, м3/ч; Qmax - максимальный объемный расход, м3/ч. | ||||||||||||
Таблица 2 - Пределы допускаемой относительной погрешности при измерении объема
|
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности при измерении объема1), % |
|
«О», «У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±2,0 |
|
±1,0 | ||
|
«2У» |
от Qmin до Qmax вклЮЧ. |
±0,9 |
|
«3С», «3У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,9 |
|
±1,0 | ||
|
«4С», «4У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,7 |
|
±1,0 | ||
|
«5С», «5У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,6 |
|
±1,0 | ||
|
«6С», «6У» |
от Qmin до Qt2) от Qt2) до Qmax включ. |
±1,4 |
|
±1,0 | ||
|
1) Пределы относительной погрешности при измерении объема нормированы во всем диапазоне рабочих условий счетчика. | ||
|
2) Для исполнений «О», «3С», «4С», «5С», «6С» |
соответствует 0,bQmax, для исполнений | |
|
«У», «3У», «4У», «5У», «6У» соответствует 0,05^Qmax, где Qt - значение переходного объемного расхода при рабочих условиях, м3/ч. Примечание - Приняты следующие обозначения: Qmin - минимальный объемный расход, м3/ч; Qmax - максимальный объемный расход, м3/ч. | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Типоразмер |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
G650 |
G1000 |
|
Порог чувствительности, м3/ч |
0,08 |
0,15 |
0,2 |
0,4 |
0,7 |
1 | |||||
|
Емкость счетного 3 механизма, м3 |
999999,99 |
9999999,9 |
99999999 | ||||||||
|
Объем измерительной 3 камеры, дм3 |
0,51 |
0,51Х)/ 0,95 |
0,51Х) / 0,95 |
0,95 |
0,95 |
1,171)/ 2,78 |
3,1 |
4,68 |
4,68/ 10,52) |
15,7 |
19,7 |
|
Цена деления ролика 3 младшего разряда, м3 |
0,002 |
0,02 |
0,2 | ||||||||
|
Рабочее давление измеряемой среды, МПа, не более |
1,6 | ||||||||||
|
Диапазон температуры измеряемой среды, °С |
от -30 до +70 | ||||||||||
|
Диапазон температуры окружающей среды, °С |
от -40 до +70 | ||||||||||
|
Относительная влажность воздуха, % |
до 100 | ||||||||||
|
Наименование характеристики |
Значение | ||||||||||
|
Типоразмер |
G10 |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
G650 |
G1000 |
|
Габаритные размеры, мм, не более: | |||||||||||
|
- высота |
146 |
1461)/ |
1461)/ |
190 |
190 |
1901)/ |
244 |
244 |
244/ |
460 |
460 |
|
190 |
190 |
244 |
4602) | ||||||||
|
- ширина |
171 |
171 |
171 |
171 |
171 |
1711)/ |
241 |
241 |
241/ |
450 |
600 |
|
241 |
4502) | ||||||||||
|
- длина |
326 |
3261)/ |
3261)/ |
378 |
378 |
4131)/ |
467 |
572 |
720/ |
826 |
932 |
|
378 |
378 |
444 |
6882) | ||||||||
|
Масса, кг, не более |
9 |
91)/ |
91)/ |
11,5 |
11,5 |
13,51)/ |
23 |
32 |
48,5/ |
125 |
145 |
|
11,5 |
11,5 |
23 |
1022) | ||||||||
|
Маркировка |
1Ex ib IIB T4 Gb X | ||||||||||
|
взрывозащиты | |||||||||||
|
1) Конструктивное исполнение «К». | |||||||||||
|
2) Исполнение с номинальным диаметром DN 150. | |||||||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
100000 |
наносится на циферблат механического отсчетного устройства методом печати или гравировки и на титульный лист паспорта типографским способом или методом печати.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ротационный |
РГ-Р |
1 |
|
Руководство по эксплуатации^ |
ЛГТИ.407273.003 РЭ |
1 |
|
Паспорт1) |
ЛГТИ.407273.003 ПС |
1 |
|
1) В бумажной и/или электронной форме. | ||
приведены в разделе 2 руководства по эксплуатации ЛГТИ.407273.003 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования
ГОСТ Р 8.993-2020 Государственная система обеспечения единства измерений. Общие требования к средствам измерений расхода и объема газа
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт № 6.7.1)
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ЛГТИ.407273.003 ТУ «Счетчики газа ротационные РГ-Р. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «РАСКО Газэлектроника»
(ООО «РАСКО Газэлектроника»)
ИНН 5243013811
Юридический адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А
ИзготовительОбщество с ограниченной ответственностью «РАСКО Газэлектроника»
(ООО «РАСКО Газэлектроника»)
ИНН 5243013811
Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, д. 8А
Испытательный центрОбщество с ограниченной ответственностью Центр Метрологии «СТП»
(ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229
