МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
12 января 2026 г.
15
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
Е.Р. Лазаренко
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » января 2025 г. № 15
Лист № 1 Регистрационный № 89185-23 Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы автоматизированные измерительные АИК Назначение средства измеренийКомплексы автоматизированные измерительные АИК (далее - комплексы АИК) предназначены для автоматических измерений уровня воды, гидростатического давления, количества атмосферных осадков, относительной влажности воздуха, температуры воздуха, температуры воды, температуры почвы, скорости и направления воздушного потока, атмосферного давления.
Описание средства измеренийПринцип действия комплексов АИК основан на измерении первичными измерительными преобразователями физических величин с передачей данных в контроллер и далее в центр сбора данных с помощью средств связи.
Конструктивно комплексы АИК состоят из центрального устройства, первичных измерительных преобразователей метеорологических параметров (далее - ПИП), вспомогательных и связующих компонентов. Комплексы АИК выпускаются с различным количеством ПИП. Количество и наименование ПИП конкретного комплекса АИК указаны в паспорте.
Принцип действия первичных измерительных преобразователей:
-
- при измерении уровня воды и гидростатического давления основан на преобразовании давления высоты столба жидкости над датчиком в значение уровня или давления соответственно;
-
- при измерении температуры воздуха, температуры почвы и температуры воды основан на зависимости электрического сопротивления платины от температуры среды;
-
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
-
- при измерении скорости воздушного потока основан на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения (механический преобразователь) или на изменении времени распространения ультразвукового сигнала между излучателем и приемником в зависимости от скорости воздушного потока (ультразвуковой преобразователь);
-
- при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал с помощью оптического регистратора угла поворота (механический преобразователь) или на изменении значений ультразвукового преобразователя потока (ультразвуковой преобразователь);
-
- при измерении количества атмосферных осадков основан на взвешивании собранных осадков устройством взвешивания (весовой преобразователь) или на регистрации количества электрических импульсов в зависимости от опрокидываний челночного механизма (челночный преобразователь);
- при измерении атмосферного давления основан на изменении емкости конденсатора или механической деформации кварцевой мембраны в зависимости от изменения атмосферного давления.
Комплексы АИК выпускаются в шести исполнениях, отличающихся центральным устройством и количеством измерительных каналов. Нанесение знака поверки на корпус центрального устройства не предусмотрено. Заводской номер наносится на корпус центрального устройства комплексов АИК в виде наклейки. Общий вид комплексов АИК представлен на рисунке 1.
Общий вид исполнений центральных устройств и место нанесения заводского номера представлены на рисунках 2- 7. Общий вид ПИП из состава комплекса АИК представлен на рисунках 8-14.
-
1 - ПИП влажности и температуры воздуха (ДВЛиТ1),
-
2 - ультразвуковой ПИП скорости и направления ветра (ДСНВУ 1),
-
3 - ПИП барометрического давления (ДБД 1), 4 - механический ПИП скорости ветра (ДСВМ
1), 5 - механический ПИП направления ветра (ДСВМ 1),
6 - источник возобновляемой энергии, 7 - фоторегистратор, 8 - устройство связи,
9 - ПИП количества атмосферных осадков (ДО),
10 - ПИП уровня гидростатического типа (ДУГ 1), 11 - источник питания,
12 - ПИП температуры воды и почвы (ДТ(ВиП)1)

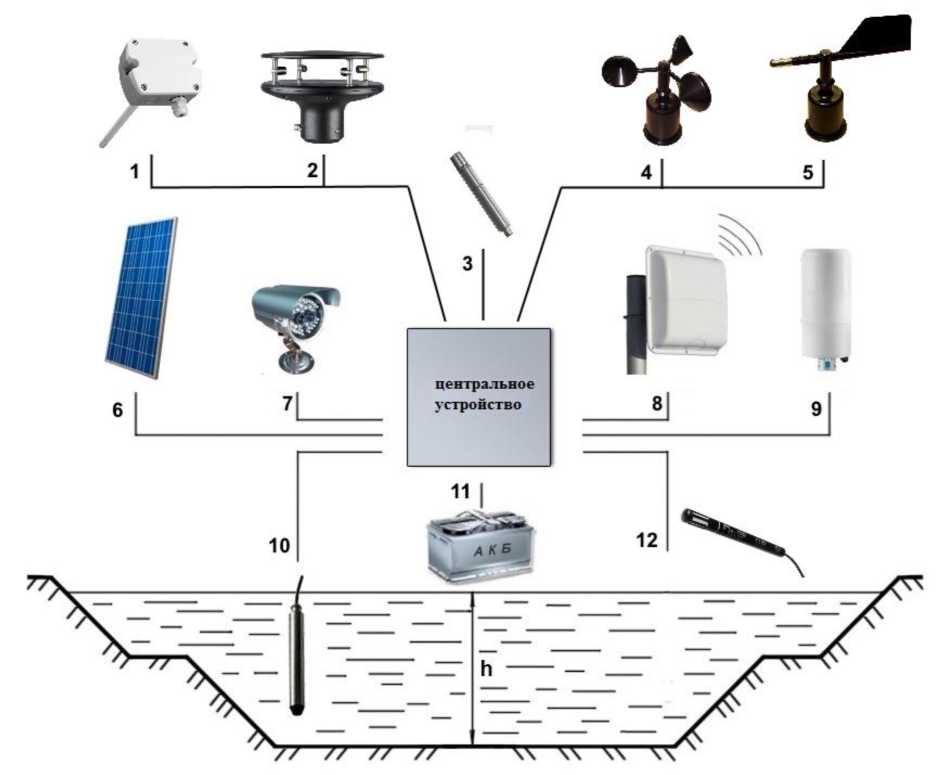

Рисунок 1 - Общий вид комплекса АИК

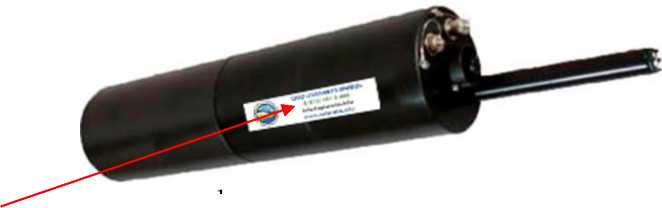

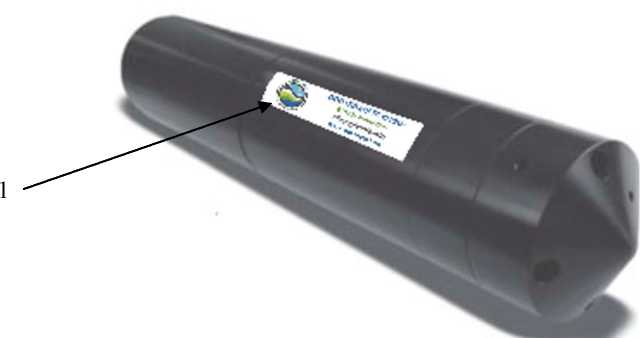

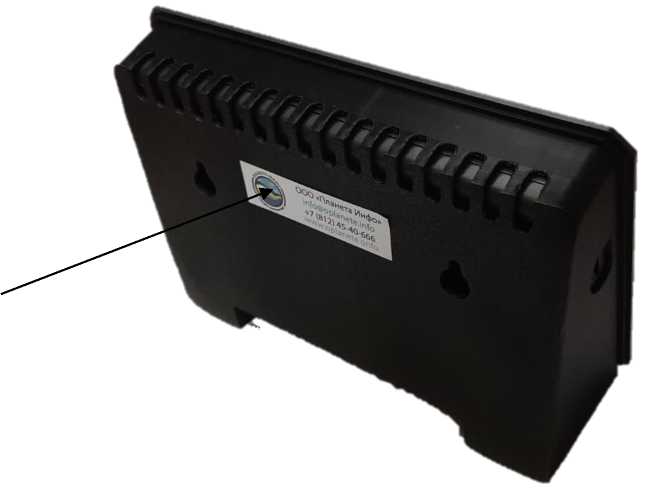

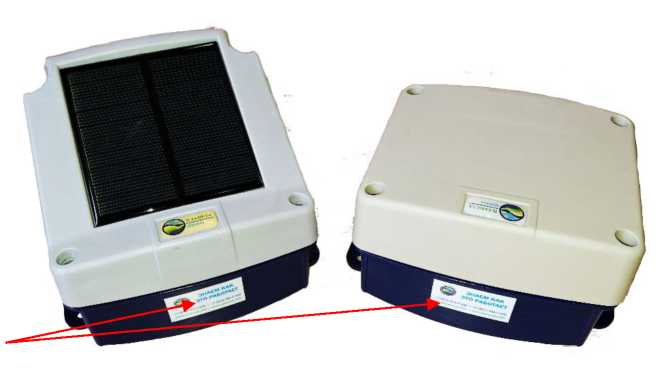

1 - место нанесения заводского номера

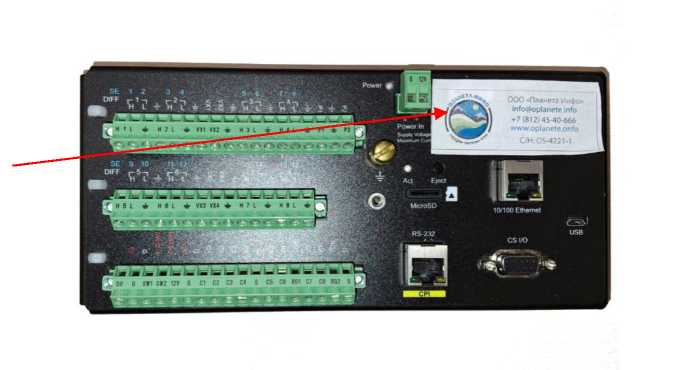

Рисунок 2 - Внешний вид регистратора Исп. 1 (ML-XXX)
1 - место нанесения заводского номера
Рисунок 3 - Внешний вид регистратора Исп. 2 (DK3XXX)
1
1 - место нанесения заводского номера
Рисунок 4 - Внешний вид регистратора Исп. 3 (OS-XXX)
1
1 - место нанесения заводского номера
Рисунок 5 - Внешний вид Исп. 4 (Индикатор)
1 - место нанесения заводского номера
Рисунок 6 - Внешний вид регистратора Исп. 5 (I-log)

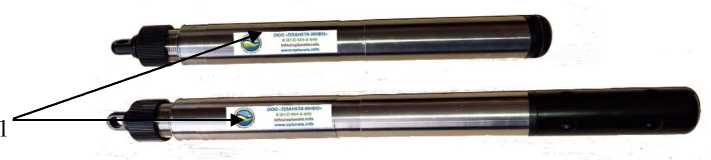

1 - место нанесения заводского номера
Рисунок 7 - Внешний вид регистратора Исп. 6 (LeveLxxx)

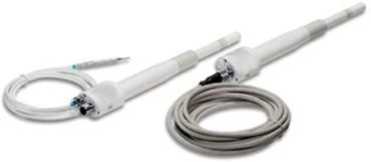

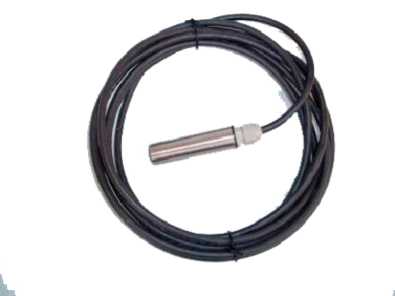

Датчик ДТ(ВиП) 1
Датчик ДТ(ВиП) 2

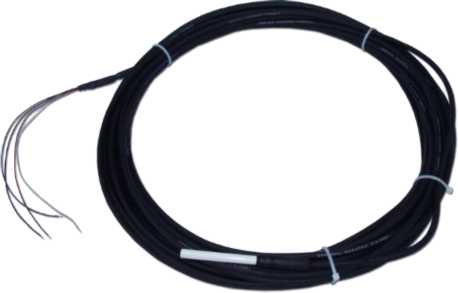

Рисунок 8 - Внешний вид датчиков ДТ(ВиП) 1 и ДТ(ВиП) 2



Датчик ДВЛиТ1
Датчик ДВЛиТ2

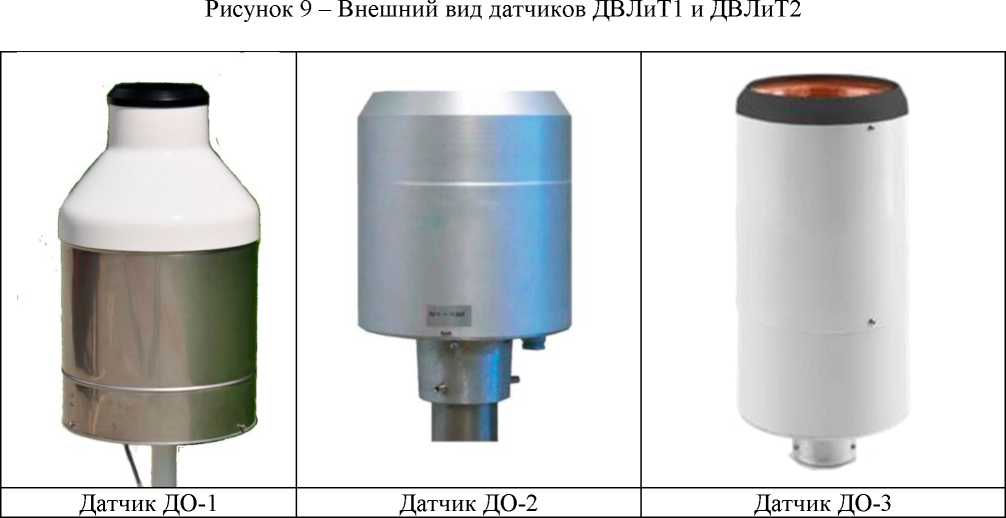

Рисунок 10 - Внешний вид датчиков ДО-1, ДО-2, ДО-3
|
т | |||
|
Датчик ДСВМ 1 |
Датчик ДСНВМ 2 |
Датчик ДСВМ 3 |
Датчик ДСВМ 4 |
Рисунок 11 - Внешний вид датчиков ДСВМ 1, ДСНВМ 2, ДСВМ 3, ДСВМ 4
|
Датчик ДНВМ 1 |
Датчик ДСНВМ 2 |
Датчик ДНВМ 2 |
Рисунок 12 - Внешний вид датчиков ДНВМ 1, ДСНВМ 2, ДНВМ 2

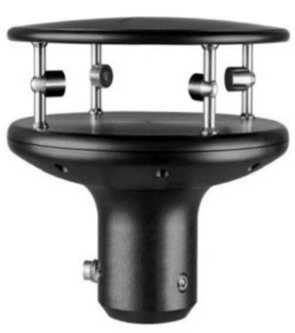

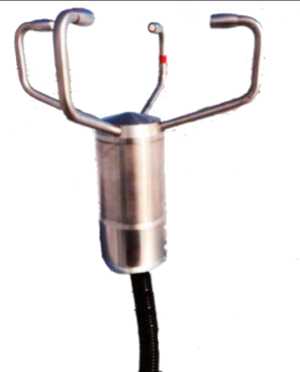

Датчик ДСНВУ 1
Датчик ДСНВУ 2
Датчик ДСНВУ 3

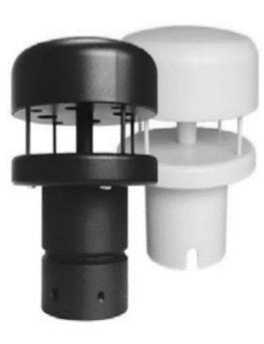

Рисунок 13 - Внешний вид датчиков ДСНВУ 1, ДСНВУ 2, ДСНВУ 3


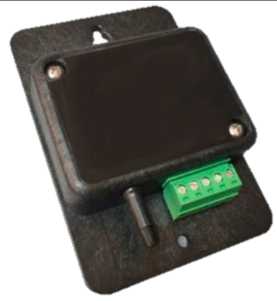

Датчик ДБД 1

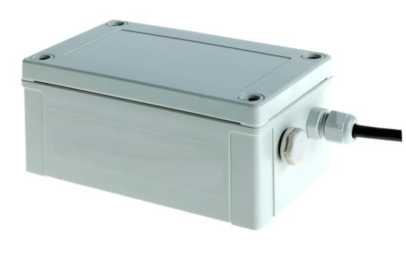

Датчик ДБД 2
Рисунок 14 - Внешний вид датчиков ДБД 1, ДБД 2
Программное обеспечениеКомплексы АИК имеют встроенное программное обеспечение (далее - ПО), инсталлированное в памяти центрального устройства. Встроенное ПО обеспечивает управление функционированием комплексов АИК, сбор, обработку, хранение и передачу данных. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение (для различных исполнений комплекса) | ||||
|
Исп. 1 |
Исп. 2 |
Исп. 3 |
Исп. 5 |
Исп. 6 | |
|
Идентификационное наименование ПО |
ML-XXX |
DK3XXX |
OS-XXX |
I-log |
LeveLxxx |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2.0B1 |
Не ниже 1.1 |
Не ниже OS 2X |
Не ниже 5.0 |
Не ниже 1.0 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические и технические характеристики средства измеренийТаблица 2 - Метрологические характеристики
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК уровня воды |
ДУиТ 1 |
Диапазон измерений уровня воды, м |
от 0 до 50 |
|
Пределы допускаемой приведенной погрешности измерений уровня воды, % (к диапазону измерений):
|
±0,1 ±0,05 | ||
|
ДУиТ 2 |
Диапазон измерений уровня воды, м |
от 0 до 50 | |
|
Пределы допускаемой приведенной погрешности измерений уровня воды, % (к диапазону измерений):
|
±0,1 ±0,05 | ||
|
ДУ 3 |
Диапазон измерений уровня воды, м |
от 0 до 50 | |
|
Пределы допускаемой приведенной погрешности измерений уровня воды, % (к диапазону измерений) |
±0,25 | ||
|
ИК гидростатического давления |
ДУГ 1 |
Диапазон измерений гидростатического давления, МПа |
от 0 до 5 |
|
Пределы допускаемой приведенной погрешности измерений гидростатического давления, % (к диапазону измерений):
|
±0,1 ±0,05 | ||
|
ДУГ 2 |
Диапазон измерений гидростатического давления, МПа |
от 0 до 5 | |
|
Пределы допускаемой приведенной погрешности измерений гидростатического давления, % (к диапазону измерений) |
±0,1 | ||
|
ДУГ 3 |
Диапазон измерений гидростатического давления, МПа |
от 0 до 5 | |
|
Пределы допускаемой приведенной погрешности измерений гидростатического давления, % (к диапазону измерений) |
±0,25 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК количества атмосферных осадков |
ДО-1 |
Диапазон измерений количества атмосферных осадков, мм |
от 1,0 до 1500,0 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(1,0+0,01-Х1)) | ||
|
ДО-2 |
Минимальное измеряемое количество атмосферных осадков, мм |
0,2 | |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,2+0,0ЬХ1)) | ||
|
ДО-3 |
Минимальное измеряемое количество атмосферных осадков, мм |
0,2 | |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,2+0,0ЬХ1)) | ||
|
ИК температуры воздуха |
ДВЛиТ1 |
Диапазон измерений температуры воздуха, °С |
от -50,0 до +70,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С:
|
±0,4 ±0,2 ±0,5 | ||
|
ДВЛиТ2 |
Диапазон измерений температуры воздуха, °С |
от -50,0 до +70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,5 | ||
|
ДТ(ВиП)1 |
Диапазон измерений температуры воздуха, °С |
от -50,0 до +70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,5 | ||
|
ДТ(ВиП)2 |
Диапазон измерений температуры воздуха, °С |
от -50,0 до +70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С |
±0,5 | ||
|
ИК относительной влажности воздуха |
ДВЛиТ1 |
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %:
|
±3 ±5 | ||
|
ДВЛиТ2 |
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, % |
±5 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК скорости воздушного потока |
ДСВМ 1 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,4 до 60,0 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока:
|
±0,4 ±4 | ||
|
ДСНВМ 2 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с:
|
±0,5 ±(0,5+0,05-V2)) | ||
|
ДСВМ 3 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с:
|
±0,4 ±(0,4+0,04-V2)) | ||
|
ДСВМ 4 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 45,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с:
|
±0,5 ±(0,5+0,05-V2)) | ||
|
ДСНВУ 1 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,2 до 75,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,2+0,03-V2)) | ||
|
ДСНВУ2 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 75,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,3+0,03-V2)) | ||
|
ДСНВУ3 |
Диапазон измерений скорости воздушного потока, м/с |
от 0,3 до 60,0 | |
|
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с |
±(0,5+0,05-V2)) |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК направления воздушного потока |
ДНВМ 1 |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ДСНВМ 2 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ДНВМ 2 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±5° | ||
|
ДСНВУ 1 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ДСНВУ2 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° | ||
|
ДСНВУ3 |
Диапазон измерений направления воздушного потока |
от 0° до 360° | |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±5° | ||
|
ИК атмосферного давления |
ДБД 1 |
Диапазон измерений атмосферного давления, гПа |
)т 500,0 до 1100,0 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 | ||
|
ДБД 2 |
Диапазон измерений атмосферного давления, гПа |
от 500,0 до 1100,0 | |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 |
|
Наименование измерительного канала |
Наименование применяемого компонента |
Наименование характеристики |
Значение |
|
ИК температуры воды |
ДТ(ВиП)1 |
Диапазон измерений температуры воды, °С |
от -2,0 до +45,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,2 | ||
|
ДТ(ВиП)2 |
Диапазон измерений температуры воды, °С |
от -2,0 до +45,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,2 | ||
|
ДУиТ 1 |
Диапазон измерений температуры воды, °С |
от -2,0 до +45,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,2 | ||
|
ДУиТ 2 |
Диапазон измерений температуры воды, °С |
от -2,0 до +45,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры воды, °С |
±0,2 | ||
|
ИК температуры почвы |
ДТ(ВиП)1 |
Диапазон измерений температуры почвы, °С |
от -50,0 до +70,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры почвы, °С |
±0,5 | ||
|
ДТ(ВиП)2 |
Диапазон измерений температуры почвы, °С |
от -50,0 до +70,0 | |
|
Пределы допускаемой абсолютной погрешности измерений температуры почвы, °С |
±0,5 | ||
|
П римечания
| |||
Таблица 3 - Технические характеристики для Исп. 1-Исп. 3
|
Наименование характеристики |
Исполнение | ||
|
Исп. 1 ML-XXX |
Исп. 2 DK3XXX |
Исп. 3 OS-XXX | |
|
Электрическое питание: - напряжение, В |
от 3,6 до 8,30 |
от 1,5 до 3,6 |
от 3,6 до 8,30 |
|
Максимальная потребляемая мощность в режиме измерения, В-А, не более |
0,83 |
0,2 |
0,3 |
|
Габаритные размеры, мм, не более: - Длина |
130 |
100 |
250 |
|
- Ширина |
150 |
100 |
200 |
|
- Высота |
140 |
460 |
150 |
|
Масса (без батареи), кг, не более |
0,6 |
2,0 |
0,8 |
|
Условия эксплуатации (с термокожухом): - температура воздуха, °С |
от -50 до +80 |
от -50 до +80 |
от -50 до +80 |
|
- относительная влажность воздуха, % |
от 0 до 100 |
от 0 до 100 |
от 0 до 100 |
|
- атмосферное давление, гПа |
от 500 до 1100 |
от 500 до 1100 |
от 500 до 1100 |
Таблица 4 - Технические характеристик для Исп. 4-Исп. 6
|
Наименование характеристики |
Исполнение | ||
|
Исп. 4 Индикатор |
Исп. 5 I-log |
Исп. 6 LeveLxxx | |
|
Электрическое питание: - напряжение, В |
12; 24; 220 |
3,6 |
3,6 |
|
Максимальная потребляемая мощность в режиме измерения, В-А, не более |
0,5 |
0,2 |
0,2 |
|
Габаритные размеры, мм, не более: - Длина |
600 |
70 |
70 |
|
- Ширина |
400 |
70 |
70 |
|
- Высота |
250 |
460 |
460 |
|
Масса (без батареи), кг, не более |
2,0 |
0,5 |
0,5 |
|
Условия эксплуатации (с термокожухом): | |||
|
- температура воздуха, °С |
от -30 до +55 |
от -20 до +60 | |
|
- относительная влажность воздуха, % |
от 10 до 93 |
от 0 до 100 | |
|
- атмосферное давление, гПа |
от 500 до 1100 |
от 500 до 1100 | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
12 |
|
Таблица 6 - Габаритные размеры и масса ПИП из состава комплекса АИК | |||||
|
Наименование ПИП из состава комплекса АИК |
Габаритные размеры, мм, не более |
Масса (без батареи), кг, не более | |||
|
Длина |
Ширина |
Высота |
Диамет р | ||
|
Датчик уровня и температуры ДУиТ 1 Датчик уровня и температуры ДУиТ 2 Датчик уровня ДУ 3 Датчик гидростатического давления ДУГ 1 Датчик гидростатического давления ДУГ 2 Датчик гидростатического давления ДУГ 3 |
250 |
- |
- |
30 |
0,5 |
|
Датчик температуры воды и почвы ДТ(ВиП)1, (без кабеля) Датчик температуры воды и почвы ДТ(ВиП)2, (без кабеля) |
150 |
- |
- |
10 |
0,15 |
|
Датчик температуры и влажности ДВЛиТ1, (без кабеля) |
200 |
- |
- |
20 |
0,15 |
|
Датчик температуры и влажности ДВЛиТ2, (без кабеля) |
200 |
90 |
50 |
- |
0,3 |
|
Датчик барометрического давления ДБД 1 |
100 |
70 |
30 |
- |
0,2 |
|
Датчик барометрического давления ДБД 2 |
120 |
80 |
50 |
- |
0,35 |
|
Датчик скорости воздушного потока механический ДСВМ 1 |
250 |
- |
- |
200 |
0,4 |
|
Датчик скорости и направления воздушного потока механический ДСНВМ 2 |
600 |
60 |
400 |
- |
1,7 |
|
Датчик скорости воздушного потока механический ДСВМ 3 |
300 |
- |
- |
220 |
0,4 |
|
Датчик скорости воздушного потока механический ДСВМ 4 |
200 |
- |
- |
200 |
0,4 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ 1 |
225 |
- |
- |
225 |
1,5 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ2 |
150 |
- |
- |
200 |
2,1 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ3 |
140 |
- |
- |
120 |
1,5 |
|
Датчик направления воздушного потока механический ДНВМ 1 |
350 |
190 |
70 |
- |
0,5 |
|
Датчик направления воздушного потока механический ДНВМ 2 |
200 |
180 |
90 |
- |
0,5 |
|
Датчик осадков ДО-1 |
620 |
- |
- |
500 |
12,0 |
|
Датчик осадков ДО-2 |
320 |
- |
- |
220 |
2,7 |
|
Датчик осадков ДО-3 |
430 |
- |
- |
220 |
2,5 |
Таблица 7 - Условия эксплуатации для ПИП из состава комплекса АИК
|
Наименование |
Значение |
|
- относительная влажность воздуха, % |
до 100 |
|
- температура воздуха, °С: | |
|
Датчик уровня и температуры ДУиТ 1 |
от -2 до +45 |
|
Датчик уровня и температуры ДУиТ 2 |
от -2 до +45 |
|
Датчик уровня ДУ 3 |
от -2 до +45 |
|
Датчик гидростатического давления ДУГ 1 |
от -2 до +45 |
|
Датчик гидростатического давления ДУГ 2 |
от -2 до +45 |
|
Датчик гидростатического давления ДУГ 3 |
от -2 до +45 |
|
Датчик температуры воды и почвы ДТ(ВиП)1 |
от -50 до +70 |
|
Датчик температуры воды и почвы ДТ(ВиП)2 |
от -50 до +70 |
|
Датчик температуры и влажности ДВЛиТ1 |
от -50 до +70 |
|
Датчик температуры и влажности ДВЛиТ2 |
от -50 до +70 |
|
Датчик барометрического давления ДБД 1 |
от -50 до +60 |
|
Датчик барометрического давления ДБД 2 |
от -50 до +60 |
|
Датчик скорости воздушного потока механический ДСВМ 1 |
от -50 до +60 |
|
Датчик скорости и направления воздушного потока механический ДСНВМ 2 |
от -50 до +60 |
|
Датчик скорости воздушного потока механический ДСВМ 3 |
от -50 до +60 |
|
Датчик скорости воздушного потока механический ДСВМ 4 |
от -50 до +60 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ 1 |
от -50 до +60 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ 2 |
от -50 до +70 |
|
Датчик скорости и направления воздушного потока ультразвуковой ДСНВУ3 |
от -50 до +50 |
|
Датчик направления воздушного потока механический ДНВМ 1 |
от -50 до +60 |
|
Датчик направления воздушного потока механический ДНВМ 2 |
от -50 до +60 |
|
Датчик осадков ДО-1 |
от -40 до +50 |
|
Датчик осадков ДО-2 |
от -50 до +60 |
|
Датчик осадков ДО-3 |
от -40 до +60 |
наносится на титульные листы Руководства по эксплуатации АИК 001.360.148-21 РЭ «Комплексы автоматизированные измерительные АИК. Руководство по эксплуатации» и Паспорта «Комплекс автоматизированный измерительный АИК. Паспорт» типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность комплексов автоматизированных измерительных АИК
|
Наименование |
Обозначение |
Количество |
|
Комплексы автоматизированные измерительные |
АИК |
1 шт. |
|
Руководство по эксплуатации |
АИК 001.360.148-21 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
* Количество и состав измерительных каналов конкретного комплекса АИК указываются в его паспорте. | ||
приведены в документе АИК 001.360.148-21 РЭ «Комплексы автоматизированные измерительные АИК. Руководство по эксплуатации», раздел 2 «Описание и работа составных частей комплекса».
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта № 2712 от 19.11.2024
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта № 2415 от 21.11.2023
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1-1-107 Па, утвержденная приказом Росстандарта № 2900 от 06.12.2019
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта № 2653 от 20.10.2022
Технические условия АИК 001.360.148-21 ТУ «Комплексы автоматизированные измерительные АИК. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Планета Инфо»
(ООО «Планета Инфо»)
ИНН 7801347159
Юридический адрес: 199178, г. Санкт-Петербург, 13-я линия В.О., д. 78, оф. 190
Тел/факс: (812) 454-0-666
E-mail: info@oplanete.info
ИзготовительОбщество с ограниченной ответственностью «Планета Инфо»
(ООО «Планета Инфо»)
ИНН 7801347159
Адрес: 199178, г. Санкт-Петербург, 13-я линия В.О., д. 78, оф. 190
Тел/факс: (812) 454-0-666
E-mail: info@oplanete.info
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: 8 (812) 251-76-01
Факс: 8 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию
и метрологии от « __ » января 2025 г. № НВ
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Комплексы автоматизированные измерительные |
АИК |
89185-23 |
Общество с ограниченной ответственностью «Планета Инфо» (ООО «Планета Инфо»), г. Санкт- Петербург |
МП 254-01762023 |
Общество с ограниченной ответственностью «Планета Инфо» (ООО «Планета Инфо»), г. Санкт-Петербург |
ФГУП «ВНИИМ им.Д.И.Менделеева», г. Санкт-Петербург | |||
|
2. |
Счетчики холодной и горячей воды крыльчатые |
СВ |
56279-14 |
МИ 1592-2015 |
Общество с ограниченной ответственностью «МЕТЕР» (ООО «МЕТЕР»), Новгородская обл., д. Новая Мельница |
ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санкт-Петербург |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » января 2025 г. № 1 5
Лист № 1 Регистрационный № 56279-14 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной и горячей воды крыльчатые СВ Назначение средства измеренийСчетчики холодной и горячей воды крыльчатые СВ (далее - счетчики) предназначены для измерений объёма холодной питьевой воды по ГОСТ Р 51232-98, СанПиН 2.1.4.1074-01 и горячей сетевой воды по СанПиН 2.1.4.2496-09, протекающей по трубопроводам.
Описание средства измеренийПринцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды.
Счетчик воды представляет собой одноструный сухоходный счетчик, состоящий из измерительной камеры, внутри которой имеется крыльчатка, магнитной муфты и счетного механизма с индикаторным устройством.
Вращение крыльчатки с закрепленным на ней магнитом передается через магнитную муфту в счетный механизм. Счетный механизм отделен от воды немагнитной мембраной, герметично зафиксированной через уплотнительные прокладки прижимной гайкой или стопорным кольцом. Магнитная муфта опционально защищена от воздействия внешнего магнитного поля двумя антимагнитными кольцами.
Корпус счетчика изготовлен из латуни или из латуни с покрытием хромом. Счетный механизм, имеющий масштабирующий механический редуктор, приводит число оборотов крыльчатки к значению объема протекающей воды м3. Индикаторное устройство счетного механизма состоит из восьми роликов и стрелочного указателя.
Счетный механизм имеет сигнальную звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.
Счетчики выпускаются следующих модификаций:
СВ-15Г, СВ-15ИГ, СВГ-15, СВГ-15И, СВГ-15М - для горячей воды;
СВ-15Х, СВ-15ИХ, СВХ-15, СВХ-15И, СВХ-15М - для холодной воды;
СВ-15, СВ-15И, СВУ-15, СВУ-15И, СВУ-15М - для холодной и горячей воды (универсальные счетчики).
Счетчики мод. СВ-15, СВ-15И, СВ-15Х, СВ-15ИХ, СВ-15Г, СВ-15ИГ отличаются от счетчиков СВУ-15, СВУ-15И, СВУ-15М, СВХ-15, СВХ-15И, СВХ-15М, СВГ-15, СВГ-15И, СВГ-15М дизайном корпуса и циферблата счетного механизма.
Внешний вид счетчиков, отличающихся дизайном, представлен на рисунках 1. Счетчики могут выпускаться с изображением на циферблате товарного знака: VALFEX, РОСВОДОКАНАЛ и САДКО. Внешний вид этих счетчиков изображен на рисунке 2, 3 и 4.
Конструкция счетчика обеспечивает защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика. Защита от несанкционированного вмешательства обеспечивается наличием неразъёмного пластмассового кольца (красного цвета для счетчиков горячей воды, синего - для счетчиков холодной воды, серого цвета -для универсальных счетчиков), скрепляющего счетный механизм и корпус счетчика, или специального крепления счетного механизма к корпусу без кольца, но исключающего возможность скрытого несанкционированного вмешательства в работу счетчика. В случае, если счетное устройство соединяется с корпусом посредством специального крепления без кольца, соответствующие: красная (для горячей воды), синяя (для холодной воды) и серая (для универсальных счетчиков) маркировка наносится на циферблат счетчика.
Кольцо или специальное крепление счетного механизма к корпусу без кольца выполняют функции защитной пломбы, поскольку получить доступ к конструкции счетчика без видимого повреждения кольца или специального крепления без кольца невозможно.
Счетчик имеет встроенную во входной патрубок защитную сетку, которая защищает камеру от попадания в нее крупных механических частик. Сетка также выполняет функцию струевыпрямителя и содержит радиально расположенные отверстия различного сечения и формы.
Счетчики допускают горизонтальную и вертикальную установку на трубопроводе. Крепление счетчика к трубопроводу осуществляется с помощью комплекта монтажных частей.
По отдельному заказу в состав счетчика может быть включен обратный клапан специальной конструкции, который монтируется в выходной штуцер счетчика. Конструкция обратного клапана позволяет при необходимости извлечь его из выходного штуцера. Характеристики пружины обратного клапана подобраны таким образом, чтобы обеспечить минимальную потерю давления.
По согласованию с Заказчиком счетчики могут снабжаться импульсным выходом, использующим в своем составе геркон, для дистанционной передачи низкочастотных импульсов с весом импульса от 0,01 до 10 (м3/имп), при этом в обозначении счетчика используется буква «И». По согласованию с Заказчиком схема импульсного выхода может быть решена по схеме с возможностью контроля считывающим устройством обрыва провода и короткого замыкания (стандарт NAMUR). Для этого в цепь геркон включается два дополнительных сопротивления. По согласованию с Заказчиком, схема бесконтактного импульсного выхода может обеспечивать подключение счетчика к устройству считывания двумя способами: по релейной схеме (только геркон) и по схеме с контролем обрыва провода и короткого замыкания.
Счетчики могут быть оборудованы модулем передачи данных M-Bus с весом импульса 0,001 (м3/имп.), в данном случае в обозначении появляется буква «М». M-Bus является стандартным протоколом для дистанционного считывания показаний счетчиков и поддерживается большинством ведущих производителей приборов учета энергоносителей.
Комплект монтажных частей обеспечивает необходимые длины прямых участков до и после счетчика.
Нанесение знака поверки на средство измерение не предусмотрено.
Счетчики исполнений (СВ-15Г, СВГ-15, СВ-15Х, СВХ-15, СВ-15, СВУ-15) по заказу комплектуются съёмным датчиком импульсов (герконовым, оптическим, индуктивным и другими, примеры показаны на рисунке 3) для формирования и дистанционной передачи импульсов, соответствующих измеренному объему. Съёмные датчики импульсов также опционально осуществляют (помимо импульсного выхода) передачу данных с помощью различных протоколов, в частности: M-Bus, LoRa, RS485, NB-IoT, RFID, LTE-450.

б)
в)

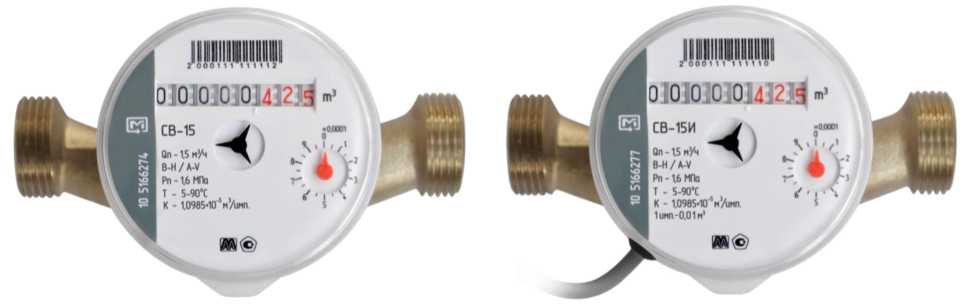

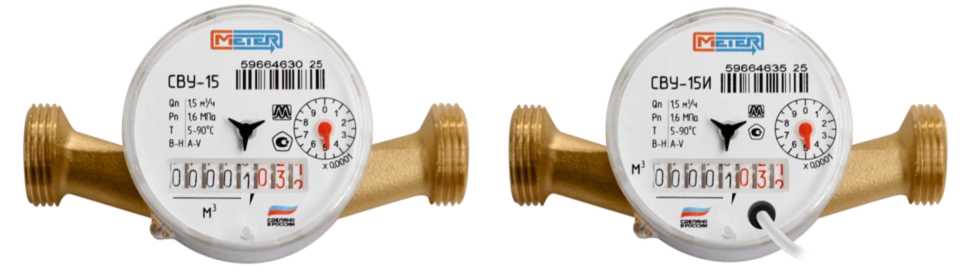

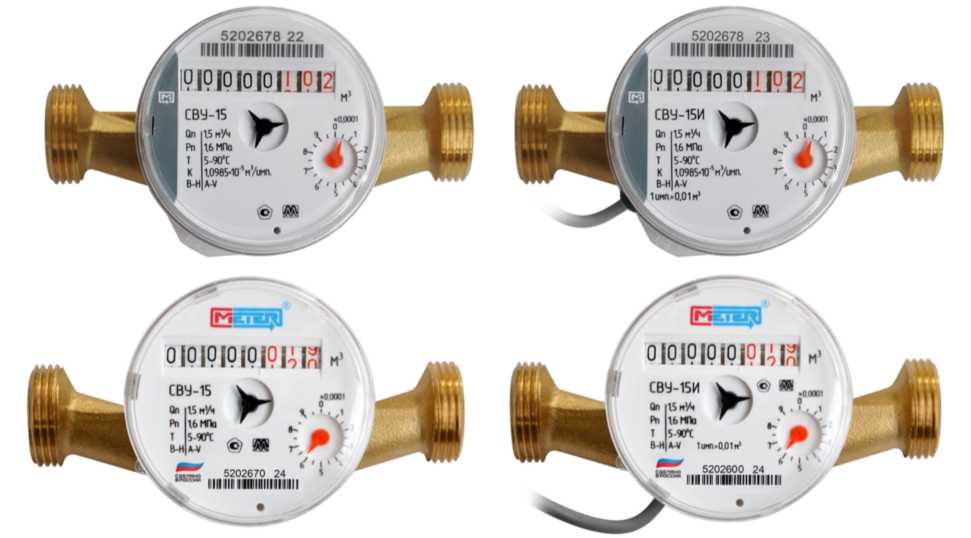

Рисунок 1 - Общий вид счетчиков холодной и горячей воды крыльчатых СВ.
а) Заводской номер в цифровом формате, состоящий из 9 арабских цифр, последние две
цифры из которых указывают год изготовления, наносится на циферблат;
б) Заводской номер в цифровом формате, состоящий из 10 арабских цифр, последние две
цифры из которых указывают год изготовления, наносится на циферблат;
в) Заводской номер выполнен в цифровом формате, состоящий из 9 арабских цифр, первые две цифры из которых указывают год изготовления, наносится на циферблат.

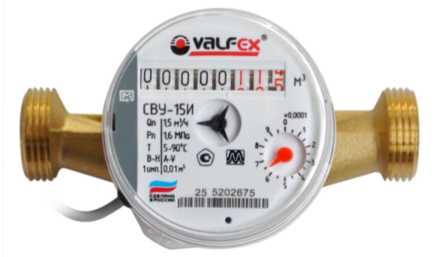

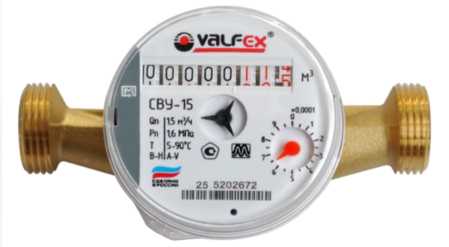

Рисунок 2 - Общий вид счетчиков с изображением товарного знака VALFEX

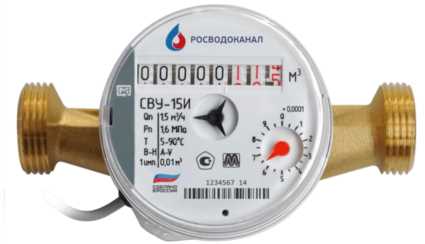

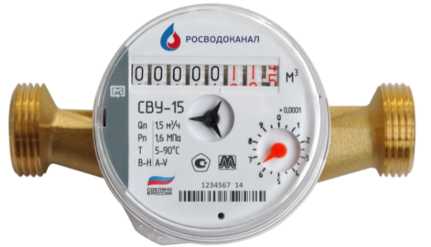

Рисунок 3 - Общий вид счетчиков с изображением товарного знака РОСВОДОКАНАЛ

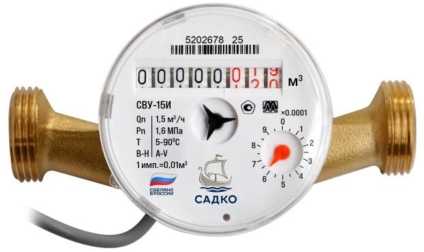

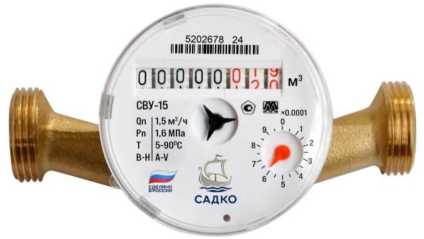

Рисунок 4 - Общий вид счетчиков с изображением товарного знака САДКО
Заводской номер с товарным знаком VALFEX выполнен в цифровом формате, состоящий из 9 арабских цифр, первые две цифры из которых указывают год изготовления, наносится на циферблат счетчика. Заводской номер с товарным знаком РОСВОДОКАНАЛ и САДКО в цифровом формате, состоящий из 9 арабских цифр, последние две цифры из которых указывают год изготовления, наносится на циферблат;

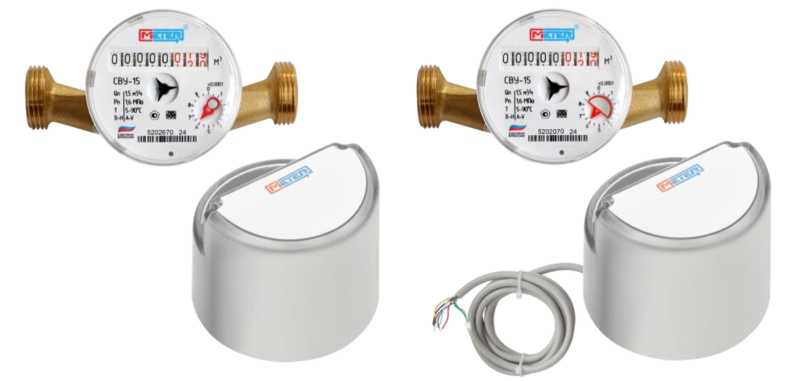

Рисунок 5 - Общий вид счетчика со съёмным датчиком импульсов
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
СВ-15 СВ-15И СВУ-15 СВУ-15И СВУ-15М |
СВ-15Х СВ-15ИХ СВХ-15 СВХ-15И СВХ-15М |
СВ-15Г СВ-15ИГ СВГ-15 СВГ-15И СВГ-15М | |
|
Диаметр условного прохода (Ду), мм |
15 | ||
|
Расход воды (Q), м3/ч. | |||
|
Минимальный Qmin: | |||
|
класс А (вертикальная установка); |
0,06 | ||
|
класс В (горизонтальная установка); |
0,03 | ||
|
Переходный Qt: | |||
|
класс А (вертикальная установка); |
0,15 | ||
|
класс В (горизонтальная установка); |
0,12 | ||
|
Номинальный Qn |
1,5 | ||
|
Максимальный Qmax |
3,0 | ||
|
Порог чувствительности, м3/ч, не более |
0,5Qmin | ||
|
Емкость счетного устройства, м3 |
99999,9999 | ||
|
Цена деления младшего разряда счетного 3 |
0,00005 | ||
|
устройства, м3 | |||
|
Класс точности счетчиков по ГОСТ Р 50193.1-92 при горизонтальной |
установке - В, | ||
|
при вертикальной установке - А | |||
Таблица 2 - Основные технические характеристики
|
Значение | |||
|
СВ-15 |
СВ-15Х |
СВ-15Г | |
|
Наименование характеристики |
СВ-15И |
СВ-15ИХ |
СВ-15ИГ |
|
СВУ-15 |
СВХ-15 |
СВГ-15 | |
|
СВУ-15И |
СВХ-15И |
СВГ-15И | |
|
СВУ-15М |
СВХ-15М |
СВГ-15М | |
|
Максимальное рабочее давление, МПа (бар) |
1,6 (16) | ||
|
Потеря давления при Qmax, МПа, не более |
0,08 | ||
|
Масса счетчика, кг, не более |
0,4 | ||
|
Присоединение к трубопроводу: номинальный диаметр резьбового | |||
|
соединения на корпусе счетчика, дюйм; |
G 3/4'' | ||
|
номинальный диаметр резьбового соединения штуцеров, дюйм |
R 1/2'' | ||
|
Габаритные размеры, мм, не более: длина; |
110 (801) | ||
|
высота; |
70 | ||
|
ширина |
68 (632) | ||
|
Диапазон рабочих температур воды, °С |
от + 5 до + 90 от + 5 до + 1203 |
от + 5 до + 40 |
от + 30 до + 90 от + 30 до + 1203 |
|
Диапазон температуры окружающего воздуха, °С |
от + 5 до + 50 | ||
|
Относительная влажность при температуре 35 °С, не более, % |
80 | ||
|
Дополнительные сведения |
«И» |
импульсный выход | |
|
«М» - модуль передачи данных M-Bus | |||
|
Примечания: 1 исполнение по специальному заказу с короткой базой; | |||
|
2 для счетчиков СВУ, СВХ, СВГ; | |||
|
3 3 специальное исполнение по отдельному заказу. | |||
наносится на счетчик методом флексографии или лазерной гравировки в соответствии с рисунком 1 и рисунком 2, и на титульные листы паспорта и руководства по эксплуатации типографическим способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Счетчик холодной и горячей воды крыльчатый СВ |
СВ |
1 шт. |
определяется договором на поставку |
|
Паспорт |
- |
1 экз. |
- |
|
Руководство по монтажу и эксплуатации |
- |
1 экз. |
- |
|
Комплект монтажных частей и принадлежностей |
- |
1 комп. |
поставляются по отдельному заказу |
|
Обратный клапан |
- |
1 шт. | |
|
Съёмный датчик импульсов |
- |
1 комп. |
Сведения о методиках (методах) измерений приведены в разделе 4 паспорта «Счетчики холодной и горячей воды крыльчатые СВ».
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости», часть 1
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ТУ 4213-004-15151288-2013 Счетчики холодной и горячей воды крыльчатые СВ. Технические условия
ИзготовительОбщество с ограниченной ответственностью «МЕТЕР»
(ООО «МЕТЕР»)
ИНН 5310016747
Адрес: 173021, Новгородская обл., Новгородский р-н, д. Новая Мельница, ул. Панковская, д. 3
Телефон: (812) 363-35-30
Web-сайт: www.meter.ru
E-mail: office@meter.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.314555
