№16 от 12.01.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747105
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Приказы по основной деятельности по агентству Вн. Приказ № 16 от 12.01.2026
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
12 января 2026 г. 16
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от «___» января 2025 г. № 16
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |

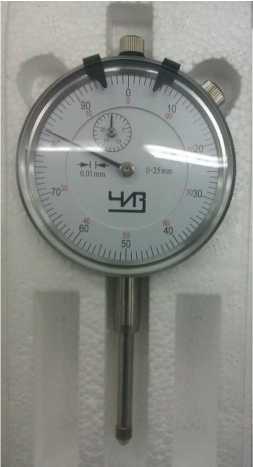

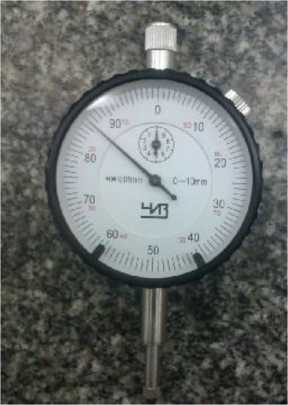

Индикаторы часового типа с ценой деления 0,01 мм |
40149-08 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальны й завод» (ООО «НПП «ЧИЗ») Адрес места осуществления деятельности: 454008, Челябинская обл., г. Челябинск, Свердловский тракт, д. 38, к. 4, оф. 517 Тел./факс (351) 211-01-91, 211-6061, 211-60-56 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ») Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38 ИНН 7432013916 Тел./факс (351) 21101-91, 211-60-61, 211-60-56 Web-сайт: |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»), г. Челябинск | |||
|
Web- сайт: www.chiz.ru, e-mail: |
E-mail: | |||||||
|
1. |
Штангенциркули |
ШЦ, ШЦК, ШЦЦ |
72189-18 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальны й завод» (ООО «НПП «ЧИЗ») Адрес места осуществления деятельности: 454008, Челябинская обл., г. Челябинск, Свердловский тракт, д. 38, к. 4, оф. 517 Тел./факс (351) 211-01-91, 211-60 61, 211-60-56 Web- сайт: www.chiz.ru, e-mail: chiz tool@mail.ru |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ») Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38 Тел./факс (351) 21101-91, 211-60-61, 211-60-56 Web-сайт: www.chiz.ru E-mail: chiz_tool@mail.ru |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»), г. Челябинск | ||
|
1. |

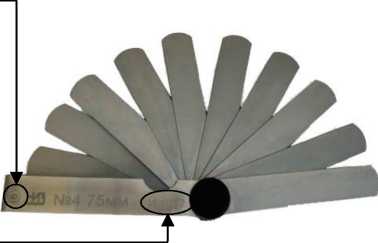

Щупы |
86863-22 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальны й завод» (ООО «НПП «ЧИЗ») Адрес места осуществления |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ») |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальны й завод» (ООО НПП «ЧИЗ») Юридический адрес: 454008, |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ») Юридический адрес: 454008, Челябинская |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»), г. Челябинск |
|
деятельности: 454008, Челябинская обл., г. Челябинск, Свердловский тракт, д. 38, к. 4, оф. 517 Тел./факс (351) 211-01-91, 211-6061, 211-60-56 Web- сайт: www.chiz.ru, e-mail: chiz tool@mail.ru |
Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38 Тел./факс (351) 211 01-91, 211-60-61, 211-60-56 Web-сайт: www.chiz.ru E-mail: |
г. Челябинск, Свердловский тракт, д. 38, к. 4, оф. 517 Место осуществления деятельности: 454008, г. Челябинск, Свердловский тракт, д. 38, к. 4, оф. 517 |
обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38 | |||||
|
1. |

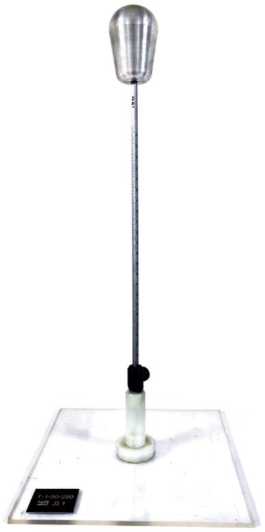

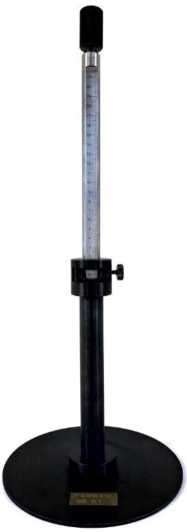

Толщиномеры игольчатые |
ТИ |
80916-21 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальны й завод» (ООО НПП «ЧИЗ») Юридический адрес: 454008, Челябинская обл., г. Челябинск, Свердловский тракт, д. 38, к. 4, оф. 517 |
Общество с ограниченной ответственностью Научно Производственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ») Юридический адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»), г. Челябинск | ||
|
1. |
Наборы мер длины концевых плоскопараллельных |
35954-07 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальны й завод» Адрес: 454008, Россия, |
Общество с ограниченной ответственностью Научно Производственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ») |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»), г. Челябинск |
г. Челябинск, Свердловский тракт, 38 Тел./факс: (351) 211-01-91, 211-6061, 211-60-56 www.chiz.ru, email: chiz_tool@mail.ru
Адрес: 454008,
Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38 Тел./факс: (351) 211-01-91, 211-6061, 211-60-56 www.chiz.ru, e-mail: chiz tool@mail.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « НВ » января 2025 г. № _ 6
Лист № 1 Регистрационный № 72189-18 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Штангенциркули ШЦ, ШЦК, ШЦЦНазначение средства измерений
Штангенциркули ШЦ, ШЦК, ШЦЦ (далее - штангенциркули) предназначены для измерения наружных и внутренних размеров, глубин.
Описание средства измерений
Принцип действия штангенциркулей с отсчетом по нониусу (ШЦ) заключается в измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале (ШЦК) заключается в измерении линейных размеров методом непосредственной оценки в целых миллиметрах по шкале штанги и долей миллиметров по круговому отсчетному устройству, встроенному в рамку штангенциркуля.
Принцип действия штангенциркулей с цифровым отсчетным устройством (ШЦЦ) заключается в преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность измерения в дюймах, а также возможность установки нуля. Штангенциркули могут быть оснащены вспомогательными приспособлениями для расширения функциональных возможностей.
Штангенциркули выпускаются трех основных модификаций: I - двусторонний с глубиномером; II - двусторонний; III - односторонний. Каждая модификация имеет ряд исполнений, которые отличаются диапазонами измерений, метрологическими и техническими характеристиками, приведенными в таблицах 1-5.
Измерительные поверхности штангенциркулей могут быть выполнены из твердых сплавов.
Оцифровка шкалы на штанге штангенциркулей с верхним пределом диапазона измерений до 500 мм включительно начинается с нулевой отметки.
Оцифровка шкалы на штанге штангенциркулей с верхним пределом диапазона измерений свыше 500 мм начинается с нулевой отметки или с отметки, соответствующей нижнему пределу диапазона измерений.
Штангенциркули маркируются товарным знаком iddl, в том числе логотипами которые наносятся на свободный от шкалы участок штанги методом лазерной гравировки или тампопечати.
Заводской номер в виде буквенно-цифрового или цифрового обозначения наносится на свободный от шкалы участок штанги методом лазерной гравировки или тампопечати.

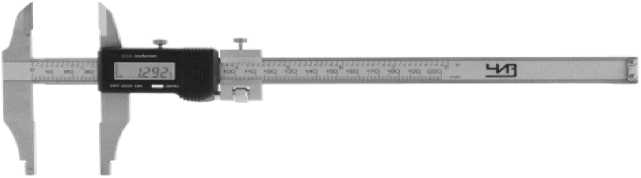

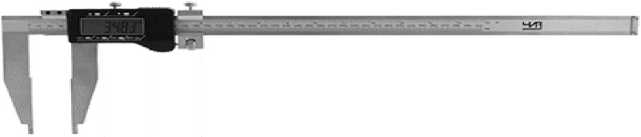

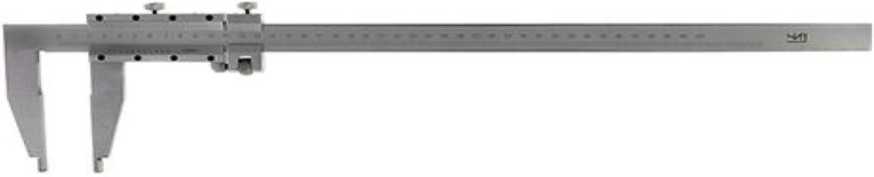

Общий вид штангенциркулей представлен на рисунках 1-7.

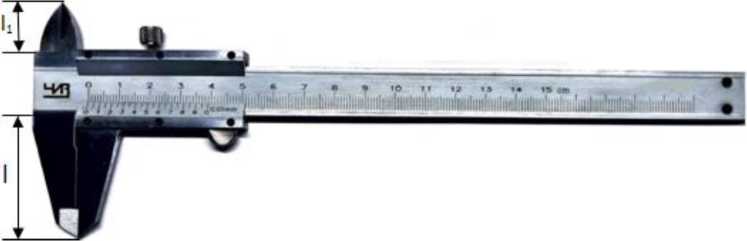

Рисунок 1 - Общий вид штангенциркулей ШЦ-Т

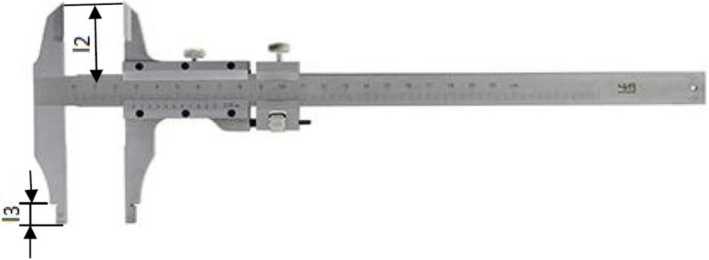

Рисунок 2 - Общий вид штангенциркулей ШЦ-ТТ
Рисунок 3 - Общий вид штангенциркулей ТТ-ТТТ

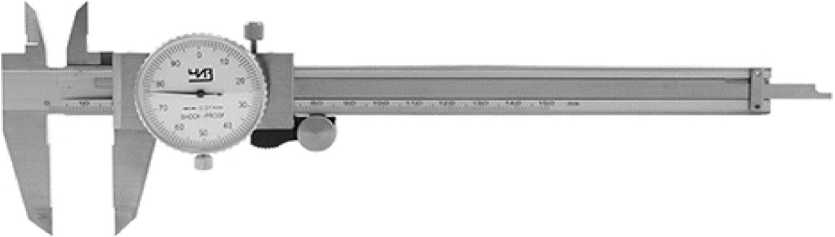

Рисунок 4 - Общий вид штангенциркулей ШТК

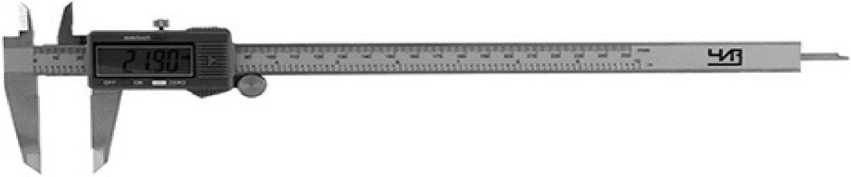

Рисунок 5 - Общий вид штангенциркулей ШЦЦ-Т
Рисунок 6 - Общий вид штангенциркулей ТТТТЦЦ-ТТ
Рисунок 7 - Общий вид штангенциркулей ТТТТЩ-ПТ
Пломбирование штангенциркулей не предусмотрено. Нанесение знака поверки на штангенциркули не предусмотрено.
Метрологические и технические характеристикиТ аб ли ца 1 - Вылет губок l и l2 для измерения наружных размеров и вылет губок l1 и l3
для измерения внутренних размеров (рисунки 1, 2)
|
Диапазон измерений, мм |
1, мм |
/1,мм |
h, мм |
/3, мм | |
|
не менее |
не более |
не менее | |||
|
от 0 до 125 |
35 |
42 |
15 |
— |
— |
|
от 0 до 135 |
38 |
42 |
16 |
— |
— |
|
от 0 до 150 |
38 |
42 |
16 |
— |
— |
|
от 0 до 160 |
45 |
50 |
16 |
16 |
6 |
|
от 0 до 200 |
50 |
63 |
16 |
20 |
8 |
|
от 0 до 250 |
60 |
80 |
16 |
25 |
10 |
|
от 0 до 300 |
63 |
100 |
22 |
30 |
10 |
|
от 0 до 400 |
63 |
125 |
— |
30 |
10 |
|
от 0 до 500 |
80 |
160 |
— |
40 |
15 |
|
от 250 до 630 |
80 |
200 |
— |
40 |
15 |
|
от 250 до 800 |
80 |
200 |
— |
50 |
15 |
Продолжение таблицы 1
|
Диапазон измерений, мм |
1, мм |
/1,мм |
/2, мм |
/3, мм | |
|
не менее |
не более |
не менее | |||
|
от 320 до 1000 |
80 |
200 |
— |
50 |
20 |
|
от 500 до 1250 |
100 |
300 |
— |
63 |
20 |
|
от 500 до 1600 |
100 |
300 |
— |
63 |
20 |
|
от 800 до 2000 |
100 |
300 |
— |
63 |
20 |
Таблица 2- Пределы допускаемой абсолютной погрешности штангенциркулей
|
Измеряемая длина, мм |
Пределы допускаемой абсолютной погрешности штангенциркулей (±), мм | |||||||
|
при значении отсчета по нониусу, мм |
с ценой деления круговой шкалы отсчетного устройства, мм |
с шагом дискретности цифрового отсчетного устройства 0,01 мм | ||||||
|
0,05 |
0,1 для класса точности |
0,02 |
0,05 |
0,1 для класса точности | ||||
|
1 |
2 |
1 |
2 | |||||
|
от 0 до 100 включ. |
0,05 |
0,05 |
0,10 |
0,03 |
0,04 |
0,05 |
0,08 |
0,03 |
|
св. 100 до 200 включ. | ||||||||
|
св. 200до 300 включ. |
0,04 |
0,04 | ||||||
|
св. 300 до 400 включ. |
— |
— |
— |
— |
— | |||
|
св. 400 до 600 включ. |
0,10 |
0,10 |
— |
— |
— |
— |
— |
0,05 |
|
св. 600 до 800 включ. |
0,06 | |||||||
|
св. 800 до 1000 включ. |
0,07 | |||||||
|
св. 1000 до 1100 включ. |
— |
0,15 |
— |
— |
— |
— |
— |
— |
|
св.1100 до 1200 включ. |
0,16 | |||||||
|
св.1200 до 1300 включ. |
0,17 | |||||||
|
св.1300 до 1400 включ. |
0,18 | |||||||
|
св.1400 до 1500 включ. |
0,19 | |||||||
|
св.1500 до 2000 |
0,20 | |||||||
|
Примечания:
| ||||||||
Таблица 3- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Шероховатость измерительных поверхностей, Ra, мкм, не более:
|
0,32 0,63 |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более:
|
0,25 0,30 |
|
Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм |
0,01 |
|
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок, мм:
|
0,004 0,007 |
|
Допускаемое отклонение от прямолинейности торца штанги штангенциркуля модификации I, мм |
0,01 |
|
Допускаемое отклонение от параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм:
|
0,02 0,03 |
|
Размер сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей модификаций II и III, мм:
|
10 20 |
|
Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей модификаций II и III, мм:
|
+0,01 (0 ) +0,03 (0 ) |
|
Допускаемое отклонение от параллельности измерительных поверхностей губок для измерения внутренних размеров, мм |
0,01 |
|
Допускаемое отклонение от параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм |
0,02 |
|
Ширина штрихов шкал штанги и нониуса, мм |
от 0,08 до 0,20 |
Таблица 4- Габаритные размеры и масса
|
Модификация штангенциркуля |
Диапазон измерений, мм |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
|
ШЦ-1 ТТТТЦК-Т ШЦЦ-1 |
от 0 до125 |
220х78х25 |
0,20 |
|
от 0 до 135 |
230x78x25 |
0,25 | |
|
от 0 до 150 |
240x78x25 |
0,30 | |
|
от 0 до 160 |
280x78x25 |
0,35 | |
|
от 0 до 200 |
350x85x25 |
0,40 | |
|
от 0 до 250 |
400x90x25 |
0,45 | |
|
от 0 до 300 |
425x115x25 |
0,50 | |
|
ШЦ-ТТ ШЦЦ-ТТ ШЦ-ТТТ ттттттт-ттт |
от 0 до 160 |
280x110x25 |
0,30 |
|
от 0 до 200 |
350x110x25 |
0,40 | |
|
от 0 до 250 |
400x115x25 |
0,50 | |
|
от 0 до 300 |
425x120x25 |
0,60 | |
|
от 0 до 400 |
600x180x30 |
1,10 | |
|
от 0 до 500 |
660x200x30 |
1,15 | |
|
от 250 до 630 |
850x265x30 |
1,70 | |
|
от 250 до 800 |
1100x265x30 |
2,15 | |
|
от 320 до 1000 |
1350x265x30 |
3,25 | |
|
ШЦ-ТТ ШЦ-ТТТ |
от 500 до 1250 |
1520x385x30 |
4,15 |
|
от 500 до 1600 |
1880x385x30 |
5,10 | |
|
от 800 до 2000 |
2450x385x30 |
5,25 |
Таблица 5- Усилие перемещения рамки по штанге
|
Верхний предел диапазона измерений штангенциркуля, мм, не более |
Усилие перемещения, Н, не более |
|
250 |
15 |
|
400 |
20 |
|
2000 |
30 |
Таблица 6- Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Рабочий диапазон температур окружающего воздуха, °С |
от +10 до +40 |
|
Относительная влажность воздуха, при температуре +25 °С, %, не более |
80 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль |
ШЦ, ШЦЦ, ШЦК |
1 шт. |
|
Футляр |
— |
1 шт. |
|
Элемент питания (для штангенциркулей с цифровым отсчетным устройством) |
1 шт. | |
|
Паспорт |
— |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 6 «Порядок работы» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ГОСТ 166-89 «Штангенциркули. Технические условия»
Изготовитель
Общество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
(ООО НПП «ЧИЗ»)
Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
ИНН 7432013916
Тел./факс (351) 211-01-91, 211-60-61, 211-60-56
Web-сайт: www.chiz.ru
E-mail: chiz_tool@mail.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области»
(ФБУ «Челябинский ЦСМ»)
Адрес: 454020, Челябинская обл., г. Челябинск, ул. Энгельса, д. 101
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311280
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 454020, Омская обл., г. Омск, ул. 24 Северная, д. 117-А
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311670
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « __ » января 2025 г. № 16Лист № 1
Всего листов 5
Регистрационный № 80916-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры игольчатые ТИНазначение средства измерений
Толщиномеры игольчатые ТИ (далее по тексту - толщиномеры) предназначены для измерений толщины теплоизоляционных изделий и других мягких материалов.
Описание средства измерений
Принцип действия толщиномеров основан на прокалывании иглой изделия до упора в поверхность основания, на котором проводят измерения, с последующим снятием показаний методом непосредственной оценки совпадения нижнего торца втулки или указателя экрана с делениями шкалы иглы.
Толщиномеры состоят из иглы, корпуса, втулки или экрана с указателем, винта зажимного и ручки с зажимным винтом в зависимости от модификации.
Толщиномеры выпускаются в различных модификациях, которые отличаются диапазоном измерений, создаваемой нагрузкой и исполнением. Структура условного обозначения представлена в таблице 1.
Толщиномер игольчатый ТИ- | X | - | X | - | X |
1 2 3
|
Таблица 1 |
- Структура условного обозначения | ||
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Исполнение |
1 |
См. рисунок 1 |
|
2 |
См. рисунок 2 | ||
|
3 |
См. рисунок 3 | ||
|
2 |
Удельная нагрузка |
50, 100, 250, 500, 1000, 2000 |
Удельная нагрузка, создаваемая толщиномером, в Па |
|
3 |
Диапазон измерений |
от 150 до 250 |
Верхний предел диапазон измерений в мм |

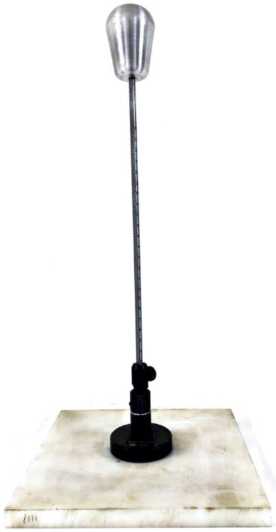

Общий вид толщиномеров приведен на рисунках 1-3.

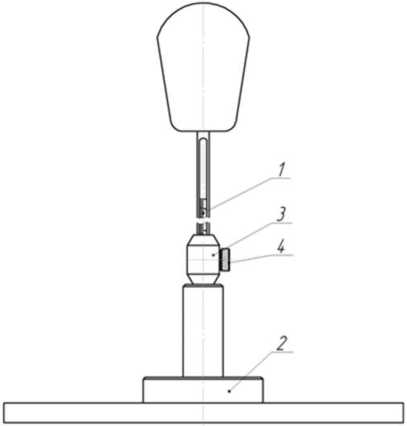

1 - игла; 2 - корпус; 3 - втулка; 4 - винт зажимной
Рисунок 1 - Общий вид толщиномеров ТИ-1-Х-Х
1
1 - игла; 2 - корпус; 3, 5 - втулка; 4, 6 - винт зажимной
Рисунок 2 - Общий вид толщиномеров ТИ-2-Х-Х

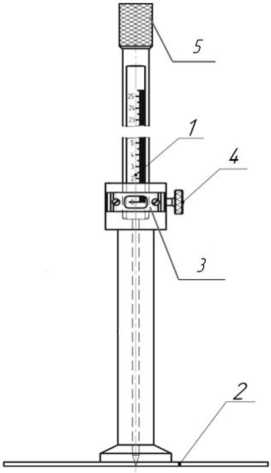

1 - игла; 2 - корпус; 3 - экран с указателем; 4 - винт зажимной; 5 - ручка с зажимным винтом Рисунок 3 - Общий вид толщиномеров ТИ-З-Х-Х
Пломбирование толщиномеров не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм |
от 0 до 250* |
|
Пределы допускаемой абсолютной погрешности измерений толщины, мм |
±0,5 |
|
Цена деления шкалы, мм |
1,0 |
|
* диапазон измерений устанавливается по заказу потребителя. | |
Таблица 3 -Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
ТИ-1-Х-Х |
ТИ-2-Х-Х |
ТИ-З-Х-Х |
|
Создаваемая удельная нагрузка, Па |
(50,0±1,5) |
(250,0±5,0) |
(250,0±5,0) |
|
(100,0±5,0) |
(500,0±7,5) |
(500,0±7,5) | |
|
(1000,0±15,0) |
(1000,0±15,0) | ||
|
(2000,0±25,о) |
(2000,0±25,о) | ||
|
Габаритные размеры, мм, не более: | |||
|
- высота |
430 |
430 |
550 |
|
- длина |
202 |
202 |
202 |
|
- ширина |
202 |
202 |
202 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
Масса корпуса, кг, не более |
0,428 |
8,257 |
6,482 |
|
Длина штрихов шкалы иглы, мм, не менее |
2,0 | ||
|
Ширина штрихов шкалы иглы, мм |
0,25±0,10 | ||
|
Допуск плоскостности поверхности | |||
|
основания корпуса, мм |
0,5 | ||
|
Условия эксплуатации: | |||
|
- температура окружающего воздуха, °С |
от +18 до +28 | ||
|
- относительная влажность, %, не более |
80 | ||
|
Средний срок службы, лет |
1,5 | ||
наносится на основание корпуса или маркировочную табличку методом лазерной гравировки и на паспорт типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Толщиномер игольчатый |
ТИ |
1 шт. |
|
Паспорт |
— |
1 экз. |
|
Методика поверки |
— |
1 экз. в один адрес |
Сведения о методиках (методах) измерений приведены в разделе 5 паспорта.
Нормативные и технические документы, устанавливающие требования к толщиномерам игольчатым ТИ
ТУ 26.51.6-030-74229882-2020 Толщиномеры игольчатые ТИ. Технические условия Государственная поверочная схема для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта №2840 от 29.12.2018 г.
ПравообладательОбщество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
(ООО НПП «ЧИЗ»)
ИНН 7432013916
Юридический адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
ИзготовительОбщество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
(ООО НПП «ЧИЗ»)
ИНН 7432013916
Адрес места осуществления деятельности: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
Телефон (факс): +7 (351) 211-60-61; +7 (351) 242-01-42
Web-сайт: http://chiz.ru
E-mail: chiz@chiz.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, 117-А Телефон (факс): +7 (3812) 68-07-99; 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа рег. №RA.RU.311670 от 01.07.2016 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « НВ » января 2025 г. № _ 6Лист № 1 Регистрационный № 86863-22 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ЩупыНазначение средства измерений
Щупы предназначены для измерений величины зазоров между отдельными поверхностями.
Описание средства измерений
Принцип действия щупов основан на измерении величины зазора, путем поочередного введения пластины по одной или по несколько штук до тех пор, пока большая по толщине пластина или несколько пластин не заполнят собой полностью весь зазор.
Щупы представляют собой мерные пластины, комплектуемые в различные наборы (№№ 1, 2, 3, 4, 5, 6), либо отдельные пластины. Наборы отличаются количеством и номинальным значением толщины щупов. Конструкция обоймы набора обеспечивает свободное перемещение любой пластины. Допускается комплектация наборов щупов с креплением на кольцо. Пластины в наборе располагают в порядке возрастания толщины, за исключением наибольшей по толщине, которую помещают первой для предохранения тонких пластин от механических воздействий.
Пример условного обозначения набора щупов № 1 длиной 100 мм:
Щупы № 1-100
Пример условного обозначения отдельного щупа толщиной 0,1 мм и длиной 100 мм: Щуп 0,1-100
Заводской номер в виде буквенно-цифрового обозначения, состоящего из буквы русского алфавита и арабских цифр, обеспечивающего идентификацию каждого экземпляра средств измерений, наносится на обойму набора или на сам щуп при поставке отдельных щупов методом лазерной гравировки.
Общий вид наборов щупов с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Общий вид щупов, поставляемых отдельно, с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 2.
Пломбирование щупов не предусмотрено.
Нанесение знака поверки на щупы не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа

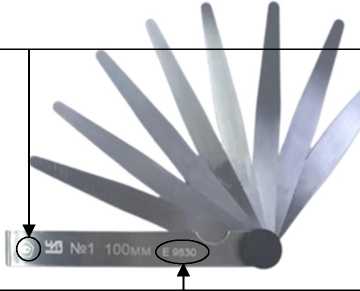

Рисунок 1 - Общий вид наборов щупов
с указанием мест нанесения заводского номера и знака утверждения типа

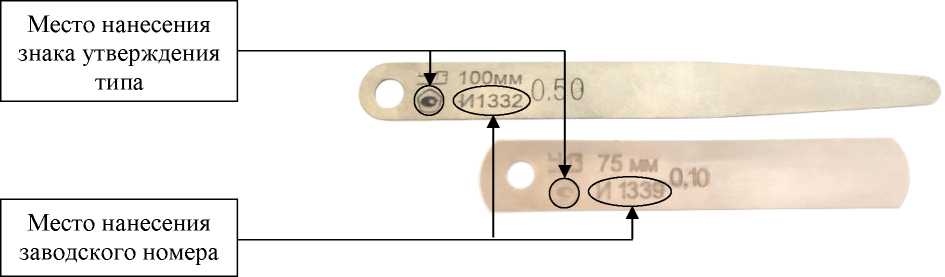

Рисунок 2 - Общий вид щупа, поставляемого отдельно,
с указанием мест нанесения заводского номера и знака утверждения типа
Метрологические и технические характеристики
Таблица 1- Метрологические характеристики, количество щупов в наборе
|
Номинальная толщина, мм |
Допускаемые отклонения толщины* от номинальной, мкм |
Допускаемая желобчатость, мкм, не более |
Количество щупов в наборе, шт. | ||||||
|
верхнее |
нижнее |
№ 1 |
№ 2 |
№ 3 |
№ 4 |
№ 5 |
№ 6 | ||
|
0,02 |
+5 |
-5 |
— |
1 |
1 |
— |
— |
— |
— |
|
0,03 |
+5 |
-5 |
— |
1 |
1 |
— |
— |
— |
— |
|
0,04 |
+5 |
-5 |
— |
1 |
1 |
— |
— |
— |
— |
|
0,05 |
+5 |
-5 |
— |
1 |
1 |
— |
— |
1 |
1 |
|
0,06 |
+5 |
-5 |
— |
1 |
1 |
— |
— |
— |
— |
|
0,07 |
+6 |
-6 |
— |
1 |
1 |
— |
— |
— |
— |
|
0,08 |
+6 |
-6 |
— |
1 |
1 |
— |
— |
— |
— |
|
0,09 |
+6 |
-6 |
— |
1 |
1 |
— |
— |
— |
— |
|
0,10 |
+6 |
-6 |
— |
1 |
1 |
— |
2 |
1 |
1 |
|
0,15 |
+8 |
-8 |
6 |
— |
1 |
— |
— |
1 |
1 |
|
0,20 |
+9 |
-9 |
7 |
— |
1 |
— |
1 |
1 |
1 |
Продолжение таблицы 1
|
Номинальная толщина, мм |
Допускаемые отклонения толщины* от номинальной, мкм |
Допускаемая желобчатость, мкм, не более |
Количество щупов в наборе, шт. | ||||||
|
верхнее |
нижнее |
№ 1 |
№ 2 |
№ 3 |
№ 4 |
№ 5 |
№ 6 | ||
|
0,25 |
+9 |
-9 |
7 |
— |
1 |
— |
— |
1 |
1 |
|
0,30 |
+9 |
-9 |
7 |
— |
1 |
— |
1 |
1 |
1 |
|
0,35 |
+11 |
-11 |
8 |
— |
1 |
— |
— |
— |
1 |
|
0,40 |
+11 |
-11 |
8 |
— |
1 |
— |
1 |
1 |
1 |
|
0,45 |
+11 |
-11 |
8 |
— |
1 |
— |
— |
— |
1 |
|
0,50 |
+11 |
-11 |
8 |
— |
1 |
1 |
1 |
1 |
1 |
|
0,55 |
+13 |
-13 |
10 |
— |
— |
1 |
— |
— |
1 |
|
0,60 |
+13 |
-13 |
10 |
— |
— |
1 |
1 |
1 |
1 |
|
0,65 |
+14 |
-14 |
11 |
— |
— |
1 |
— |
— |
1 |
|
0,70 |
+14 |
-14 |
11 |
— |
— |
1 |
1 |
1 |
1 |
|
0,75 |
+14 |
-14 |
11 |
— |
— |
1 |
— |
— |
1 |
|
0,80 |
+14 |
-14 |
11 |
— |
— |
1 |
1 |
1 |
1 |
|
0,85 |
+16 |
-16 |
12 |
— |
— |
1 |
— |
— |
1 |
|
0,90 |
+16 |
-16 |
12 |
— |
— |
1 |
1 |
1 |
1 |
|
0,95 |
+16 |
-16 |
12 |
— |
— |
1 |
— |
— |
1 |
|
1,00 |
+16 |
-16 |
12 |
— |
— |
1 |
1 |
1 |
1 |
* - Допускаемые отклонения распространяются на рабочую длину щупа, равную 1/3
от общей длины, считая от свободного края.
Таблица 2- Общие технические характеристики
|
Наименование характеристики |
Значение, для набора | |||||
|
№ 1 |
№ 2 |
№ 3 |
№ 4 |
№ 5 |
№ 6 | |
|
Габаритные размер, мм, не более: | ||||||
|
- высота |
11 |
14 |
19 |
19 |
20 |
30 |
|
- длина |
120 |
120 |
120 |
120 |
220 |
330 |
|
- ширина |
16 |
16 |
16 |
16 |
20 |
25 |
|
Масса, кг, не более |
0,10 |
0,15 |
0,15 |
0,20 |
0,30 |
0,35 |
|
Длина щупа, мм |
70; 75;100 |
200;300 | ||||
|
Ширина щупа, мм, не менее |
10 | |||||
|
Параметр шероховатости рабочих поверхностей | ||||||
|
щупов Ra по ГОСТ 2789-73, мкм, не более |
0,63 | |||||
|
Твердость рабочих поверхностей, HV, не менее |
320 | |||||
|
Условия эксплуатации: | ||||||
|
- температура окружающего воздуха, °С |
от +10 до +40 | |||||
|
- относительная влажность воздуха, %, не |
80 | |||||
|
более | ||||||
|
Средний срок службы, лет, не менее |
3 | |||||
наносится на обойму набора или на сам щуп при поставке отдельных щупов методом лазерной гравировки или наклейки и на паспорт типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Щупы (ЩУп) |
№ Хп-Х2) (Х3)-Х4)) |
1 набор (1 шт.) |
|
Мягкий футляр |
— |
1 шт. |
|
Паспорт |
— |
1 экз. |
| ||
приведены в разделе 5 «Порядок работы и правила эксплуатации» паспорта.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ТУ 26.51.33.192-040-74229882-2022 «Щупы. Технические условия»
Правообладатель
Общество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
(ООО НПП «ЧИЗ»)
Юридический адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, ракт Свердловский, д. 38
ИНН 7432013916
ИзготовительОбщество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
(ООО НПП «ЧИЗ»)
Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
ИНН 7432013916
Тел./факс (351) 211-01-91, 211-60-61, 211-60-56
Web-сайт: www.chiz.ru
E-mail: chiz_tool@mail.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»
(ФБУ «Омский ЦСМ»)
Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.311670
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » _нв_ря 2025 г. № _6Лист № 1 Регистрационный № 35954-07 Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Наборы мер длины концевых плоскопараллельныхНазначение средства измерений
Наборы мер длины концевых плоскопараллельных (далее - меры) предназначены для измерений длины и применения в качестве рабочих эталонов в соответствии с Государственной поверочной схемой для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм при передаче единицы длины рабочим эталонам меньшей точности и средствам измерений.
Описание средства измерений
Меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями. Меры могут иметь сквозные отверстия для соединения в блоки стяжками. Меры, входящие в наборы № 8 и № 9, а также меры длиной свыше 100 мм в наборе № 22, имеют два отверстия; защитные меры 50 мм и меры 51,4 и 71,5 мм в наборе № 22 - одно отверстие.
Меры изготавливаются из стали или твердого сплава.
Температурный коэффициент линейного расширения мер указывается в паспорте.
Меры используются по отдельности или в блоках путем притирки нескольких мер вместе.
Меры могут поставляться отдельными мерами или наборами.
Меры, поставляемые наборами, различаются количеством и номинальными размерами мер.
Меры выпускаются классов точности: 0, 1, 2, 3 по ГОСТ 9038-90.

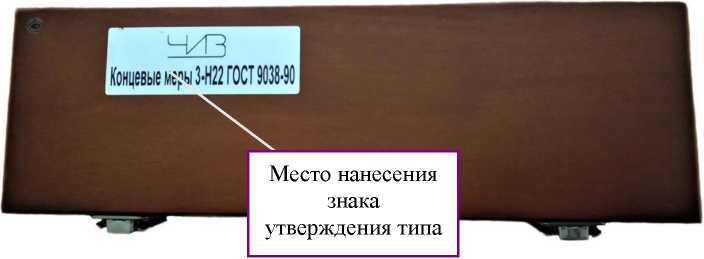

Общий вид мер с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на маркировочную табличку, размещенную на внутренней панели футляра, и/или на отдельные меры методом гравировки. Защитные меры также имеют буквенное обозначение.
Нанесение знака поверки на меры и их пломбирование не предусмотрены.
иГГЕЬГ-Г-
h, 31 ' '■ \ 1 3 31 4 41 1 Й 5 51 7 ?s 8 St
mimsTiDccrrcc
Место нанесения заводского номера
50
о
Н13у
180047 '

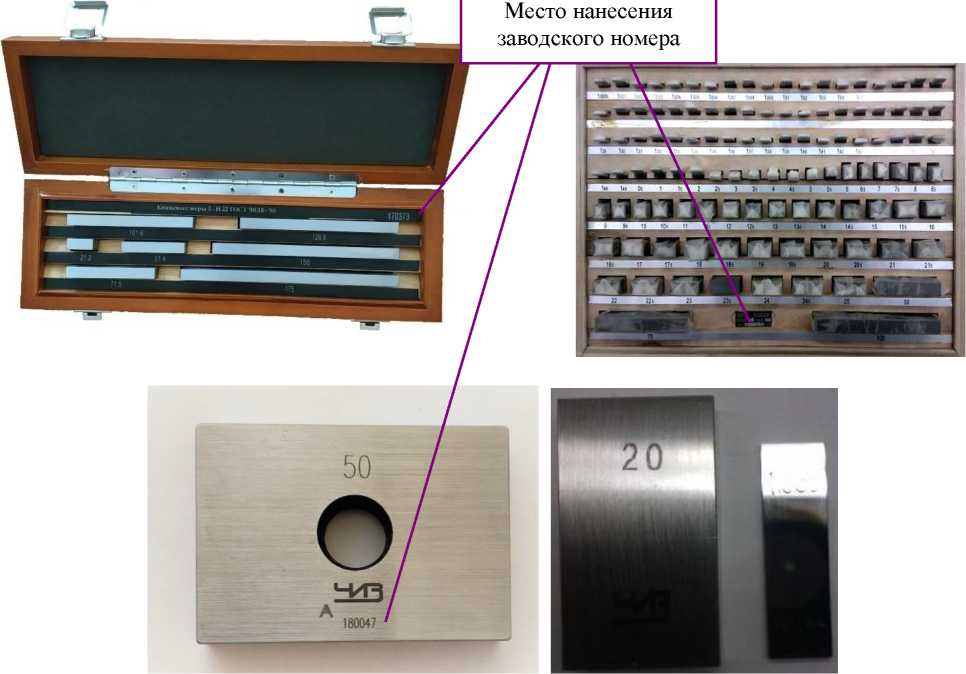

Рисунок 1 - Общий вид мер с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 1 - Классы точности и номинальные значения длины концевых мер
|
Номер набора |
Количество мер в наборе, шт. |
Классы точности наборов из стали |
Классы точности наборов из твердого сплава |
Номинальные значения длины мер, мм |
Градация мер в наборе, мм |
Число мер, шт. |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
83 |
0, 1, 2, 3 |
1, 2, 3 |
1,005 |
- |
1 |
|
от 1 до 1,5 включ. |
0,01 |
51 | ||||
|
от 1,6 до 2 включ. |
0,1 |
5 | ||||
|
0,5 |
- |
1 | ||||
|
от 2,5 до 10 включ. |
0,5 |
16 | ||||
|
от 20 до 100 включ. |
10 |
9 | ||||
|
2 |
38 |
1, 2, 3 |
1, 2, 3 |
1,005 |
- |
1 |
|
от 1 до 1,1 включ. |
0,01 |
11 | ||||
|
от 1,2 до 2 включ. |
0,1 |
9 | ||||
|
от 3 до 10 включ. |
1 |
8 | ||||
|
от 20 до 100 включ. |
10 |
9 | ||||
|
3 |
112 |
0, 1, 2, 3 |
1, 2, 3 |
1,005 |
- |
1 |
|
от 1 до 1,5 включ. |
0,01 |
51 | ||||
|
от 1,6 до 2 включ. |
0,1 |
5 | ||||
|
0,5 |
- |
1 | ||||
|
от 2,5 до 25 включ. |
0,5 |
46 | ||||
|
от 30 до 100 включ. |
10 |
8 | ||||
|
4 |
11 |
0, 1, 2 |
- |
от 2 до 2,01 включ. |
0,001 |
11 |
|
5 |
11 |
0, 1, 2 |
- |
от 1,99 до 2 включ. |
0,001 |
11 |
|
6 |
11 |
0, 1, 2 |
0, 1 |
от 1 до 1,01 включ. |
0,001 |
11 |
|
7 |
11 |
0, 1, 2 |
0, 1 |
от 0,99 до 1 включ. |
0,001 |
11 |
|
8 |
10 |
0, 1, 2, 3 |
50* |
- |
2 | |
|
от 125 до 200 включ. |
25 |
4 | ||||
|
от 250 до 300 включ. |
50 |
2 | ||||
|
от 400 до 500 включ. |
100 |
2 | ||||
|
9 |
12 |
0, 1, 2, 3 |
- |
50* |
- |
2 |
|
от 100 до 1000 включ. |
100 |
10 | ||||
|
10 |
20 |
1, 2, 3 |
- |
от 0,1 до 0,29 включ. |
0,01 |
20 |
|
11 |
43 |
0, 1, 2, 3 |
- |
от 0,3 до 0,7 включ. |
0,01 |
41 |
|
от 0,8 до 0,9 включ. |
0,1 |
2 | ||||
|
12 |
74 |
1, 2, 3 |
1,005 |
- |
1 | |
|
от 0,9 до 1,5 включ. |
0,01 |
61 | ||||
|
от 1,6 до 2 включ. |
0,1 |
5 | ||||
|
0,5 |
- |
1 | ||||
|
от 2,5 до 5 включ. |
0,5 |
6 | ||||
|
16 |
19 |
0, 1, 2 |
0, 1 |
от 0,991 до 1,009 включ. |
0,001 |
19 |
таблицы
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
18 |
2 |
- |
1, 2, 3 |
11 |
- |
2 |
|
20 |
23 |
1, 2 |
0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 |
23 | ||
|
21 |
20 |
1, 2 |
1, 2 |
5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 |
20 | |
|
22 |
7 |
3 |
3 |
21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 |
- |
7 |
|
* Защитные меры | ||||||
Таблица 2 - Допускаемые отклонения длины мер от номинальной при температуре 20 °С и . отклонения от плоскопараллельности измерительных поверхностей
|
Номинальные значения длины мер, мм |
Допускаемые отклонения, не более | |||||||
|
длины от номинального значения, ±, мкм, для классов точности |
от плоскопараллельности, мкм, для классов точности | |||||||
|
0 |
1 |
2 |
3 |
0 |
1 |
2 |
3 | |
|
от 0,1 до 0,29 включ. |
- |
0,20 |
0,40 |
0,80 |
- |
0,16 |
0,30 |
0,30 |
|
св. 0,29 до 0,9 включ. |
0,12 |
0,20 |
0,40 |
0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 0,9 до 10 включ. |
0,12 |
0,20 |
0,40 |
0,80 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 10 до 25 включ. |
0,14 |
0,30 |
0,60 |
1,20 |
0,10 |
0,16 |
0,30 |
0,30 |
|
св. 25 до 50 включ. |
0,20 |
0,40 |
0,80 |
1,60 |
0,10 |
0,18 |
0,30 |
0,30 |
|
св. 50 до 75 включ. |
0,25 |
0,50 |
1,00 |
2,00 |
0,12 |
0,18 |
0,35 |
0,40 |
|
св. 75 до 100 включ. |
0,30 |
0,60 |
1,20 |
2,50 |
0,12 |
0,20 |
0,35 |
0,40 |
|
св. 100 до 150 включ. |
0,40 |
0,80 |
1,60 |
3,00 |
0,14 |
0,20 |
0,40 |
0,40 |
|
св. 150 до 200 включ. |
0,50 |
1,00 |
2,00 |
4,00 |
0,16 |
0,25 |
0,40 |
0,40 |
|
250 |
0,60 |
1,20 |
2,40 |
5,00 |
0,16 |
0,25 |
0,45 |
0,50 |
|
300 |
0,70 |
1,40 |
2,80 |
6,00 |
0,18 |
0,25 |
0,50 |
0,50 |
|
400 |
0,90 |
1,80 |
3,60 |
7,00 |
0,20 |
0,30 |
0,50 |
0,50 |
|
500 |
1,00 |
2,00 |
4,00 |
8,00 |
0,25 |
0,35 |
0,60 |
0,60 |
|
600 |
1,30 |
2,50 |
5,00 |
10,0 |
0,25 |
0,40 |
0,70 |
0,70 |
|
700 |
1,50 |
3,00 |
6,00 |
11,0 |
0,30 |
0,45 |
0,70 |
0,80 |
|
800 |
1,60 |
3,20 |
6,50 |
13,0 |
0,30 |
0,50 |
0,80 |
0,80 |
|
900 |
1,80 |
3,60 |
7,00 |
14,0 |
0,35 |
0,50 |
0,90 |
0,90 |
|
1000 |
2,00 |
4,00 |
8,00 |
16,0 |
0,40 |
0,60 |
1,00 |
1,00 |
Таблица 3 - Притираемость измерительных поверхностей мер
|
Класс точности |
Притираемость мер к нижним стеклянным плоским пластинам диаметром 60 мм * |
Притираемость мер друг к другу | |
|
из стали длиной от 0,6 до 100 мм |
из твердого сплава длиной от 0,99 до 100 мм | ||
|
0 |
Без интерференционных полос и оттенков при наблюдении в белом свете |
Усилие сдвига от 29,4 до 78,5 Н |
Усилие сдвига от 29,4 до 98,1 Н |
|
1, 2, 3 |
Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете | ||
|
* Допуск плоскостности стеклянной пластины 0,03 мкм для класса точности 0; 0,1 мкм для классов точности 1, 2, 3 | |||
Таблица 4 - Изменение длины мер в течение года вследствие нестабильности материала
|
Класс точности |
Допускаемое изменение длины мер в течение года, мкм, не более |
|
0 |
(0,02+0,00057*) |
|
1, 2, 3 |
(0,05+0,001-/) |
|
* 1 - номинальная длина меры, мм | |
Таблица 5 - Размеры поперечного сечения мер
|
Номинальные значения длины мер, мм |
Размеры поперечного сечения, мм | |
|
длина |
ширина | |
|
от 0,1 до 0,20 включ. |
15-0,45 |
5-о,3 |
|
св. 0,20 до 0,29 включ. |
15-0,45 |
5-о,3 |
|
30-0,3 |
9-0,05 9-0,3 | |
|
св. 0,29 до 0,6 включ. |
20-0,3 | |
|
30-0,3 | ||
|
св. 0,6 до 10,1 включ. |
30-0,3 | |
|
св. 10,1 до 1000 включ. |
35-о,3 | |
Таблица 6 - Допуск перпендикулярности нерабочих поверхностей относительно
измерительных поверхностей на длине меры
|
Номинальные значения длины мер, мм |
Допуск перпендикулярности, мкм |
|
от 10,5 до 25 включ. |
70 |
|
св. 25 до 60 включ. |
90 |
|
св. 60 до 150 включ. |
110 |
|
св. 150 до 400 включ. |
140 |
|
св. 400 до 1000 включ. |
180 |
Таблица 7 - Масса и габаритные размеры концевых мер
|
Номер набора |
Масса, кг, не более |
Габаритные размеры, мм, не более |
|
1 |
2,5 |
280x165x45 |
|
2 |
2,0 |
280x120x45 |
|
3 |
4,0 |
275x235x50 |
|
4 |
0,22 |
155x50x40 |
|
5 |
0,22 |
155x50x40 |
|
6 |
0,22 |
155x50x40 |
|
7 |
0,22 |
155x50x40 |
|
8 |
7,0 |
560x185x55 |
|
9 |
13,0 |
1060x250x70 |
|
10 |
0,2 |
120x70x25 |
|
11 |
0,4 |
160x105x40 |
|
12 |
2,5 |
280x165x45 |
|
16 |
0,3 |
155x70x40 |
|
18 |
0,22 |
155x50x40 |
|
20 |
0,3 |
130x70x40 |
|
21 |
3,5 |
405x145x50 |
|
22 |
2,4 |
235x127x45 |
Таблица 8 - Температурный коэффициент линейного расширения мер из твердого сплава
|
Номинальные значения длины мер, мм |
Температурный коэффициент линейного расширения мер, мкм, на 1 м и 1 °С |
Класс точности |
|
от 2 до 5 включ. |
от 3,5 до 12,5 |
1, 2, 3 |
|
св. 5 до 10 включ. |
от 8 до 12,5 |
1 |
|
от 3,5 до 12,5 |
2, 3 | |
|
св. 10 до 25 включ. |
от 8 до 12,5 |
1, 2, 3 |
|
св. 25 до 100 включ. |
от 10,5 до 12,5 |
1, 2, 3 |
Температурный коэффициент линейного расширения мер из стали от 10,5 до 12,5 мкм
на 1 м и 1 °С.
Таблица 9 - Основные технические характеристики мер
|
Наименование характеристики |
Значение |
|
Отклонения от плоскостности измерительных поверхностей мер длиной свыше 0,9 до 3 мм в свободном (непритертом) состоянии, мкм, не более |
2 |
|
Параметр шероховатости Rz измерительных поверхностей, мкм, не более |
0,063 |
|
Условия эксплуатации:
|
от +10 до +30 80 при температуре +25 °С |
|
Средний срок службы, лет |
3 |
|
* При учете температурного коэффициента линейного расширения мер | |
наносится на титульный лист паспорта типографским способом и на футляр набора методом тампопечати или в виде наклейки, как указано на рисунке 1.
Лист № 7 Всего листов 7 Комплектность средства измеренийаблица 10 - Комплектность концевых мер
|
Наименование |
Обозначение |
Количество |
|
Набор мер длины концевых плоскопараллельных* |
- |
1 шт. |
|
Футляр** |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
* В соответствии с требованиями заказчика ** Для наборов | ||
приведены в документе «Набор мер длины концевых плоскопараллельных. Паспорт», п. 6.
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм (часть 3), утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840
ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия»
ИзготовительОбщество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
Тел./факс: (351) 211-01-91, 211-60-61, 211-60-56
www.chiz.ru, e-mail: chiz_tool@mail.ru
Испытательный центрГосударственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС» Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Сайт: www.vniims.ru
В части вносимых изменений
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 812 251-76-01, факс: +7 812 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « _ _ » января 2025 г. № 1 6Лист № 1
Всего листов 3
Регистрационный № 40149-08
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Индикаторы часового типа с ценой деления 0,01 мм Назначение средства измеренийИндикаторы часового типа с ценой деления 0,01 мм (далее индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Применяются в лабораторных и цеховых условиях в различных областях промышленности.
Описание средства измеренийИндикаторы часового типа с ценой деления 0,01 мм в зависимости от диапазона измерений выпускаются следующих модификаций: ИЧ 02, ИЧ 05, ИЧ 10, ИЧ 25.
Индикатор состоит из корпуса со встроенным передаточным механизмом, шкалой, стрелкой и измерительного стержня.
Передаточный механизм - это устройство, которое преобразует линейные перемещения измерительного стержня в пропорциональное угловое перемещение стрелки отсчетного устройства.
Индикаторы снабжены вращающимся циферблатом для установки на «0». Могут оснащаться устройством стопорящим циферблат, регулируемыми маркерами допуска, ушком в качестве дополнительного крепления.
Внешний вид индикаторов представлен на рисунках 1, 2.
Рисунок 1 - Индикатор часового типа ИЧ 10
Рисунок 2 - Индикатор часового типа ИЧ 25
Метрологические и технические характеристикиОсновные метрологические характеристики индикаторов приведены в таблице 1. Габаритные размеры и масса индикаторов приведены в таблице 2.
Таблица 1
|
Модификация |
Диапазон измерений, мм |
Измерительное усилие, Н |
Колебание измерительного усилия при прямом ходе, Н |
Наибольшая разность погрешностей индикатора на всем диапазоне измерений, мкм | |
|
Класс точности 0 |
Класс точности 1 | ||||
|
ИЧ 02 |
0-2 |
1,5 |
0,4 |
10 |
12 |
|
ИЧ 05 |
0-5 |
0,6 |
12 |
16 | |
|
ИЧ 10 |
0-10 |
15 |
20 | ||
|
ИЧ 25 |
0-25 |
3,0 |
1,8 |
22 |
30 |
аблица 2
|
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
|
ИЧ 02 |
0,150 |
120х60х50 |
|
ИЧ 05 |
0,150 |
120х60х50 |
|
ИЧ 10 |
0,150 |
120х60х50 |
|
ИЧ 25 |
0,250 |
200х80х50 |
Рабочие условия эксплуатации:
Рабочий диапазон температур окружающей среды от 10 до 30 °С; Относительная влажность воздуха не более 80 % при температуре 25 °С; Средний срок службы - не менее 3 лет.
Знак утверждения типананосится типографским способом на титульный лист паспорта, а также на циферблат (либо оборотную сторону) методом тампопечати.
Комплектность средства измерений
Таблица 3
|
Наименование |
Количество |
Примечание |
|
Индикатор часового типа с ценой деления 0,01 мм |
1 шт. |
По заказу |
|
Футляр |
1 шт. | |
|
Паспорт |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 6 «Порядок работы» паспорта.
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия»
Изготовитель
Общество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод»
(ООО НПП «ЧИЗ»)
Адрес: 454008, Челябинская обл., г.о. Челябинский, г. Челябинск, тракт Свердловский, д. 38
ИНН 7432013916
Тел./факс (351) 211-01-91, 211-60-61, 211-60-56
Web-сайт: www.chiz.ru
E-mail: chiz_tool@mail.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437-55-77, факс: (495) 437-56-66
E-mail: office@vniims.ru
Уникальный номер записи в реестре аккредитованных лиц № 30004-13
Эти требования не распространяются на зону шириной 0,5 мм по краям измерительной поверхности, считая от нерабочих поверхностей - для мер номинальной длиной до 0,29 мм включительно и 0,8 мм - для мер номинальной длиной более 0,29 мм
