Лист № 1 Регистрационный № 94478-25                                       Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии постоянного тока электронные МУР 1001.5 SmartOn СКВТ (далее - счетчики) предназначены для измерения и учета потребленной и возвращенной электрической энергии в электрических сетях постоянного тока.

Принцип действия счетчиков основан на операциях перемножения мгновенных значений величин, пропорциональных силе тока и напряжению и последующем вычислении значений электрической энергии на интервалах времени.

Счетчик имеет три измерительных независимых канала, осуществляющих измерение электрической энергии в двух направлениях - потребление и возврат.

Электрическая энергия, вычисленная на интервалах времени, суммируется в накопительных регистрах.

Сигнал, пропорциональный силе тока, снимается с внешних шунтов (от 0 до 75 мВ) и/или поступает от датчиков тока с унифицированными выходами тока (токовая петля) и/или напряжения (от 0 до 5 В).

Счетчики выпускаются в двух исполнениях: с измерением тока в плюсовой цепи (ОП) и/или в минусовой цепи (ОМ).

Программное обеспечение счетчиков ограничивает доступ к результатам измерения электрической энергии только возможностью их считывания.

Для считывания информации со счетчиков используются встроенные в счетчики каналы связи Wi-Fi, Bluetooth, GSM, радиоканал LoRa или RS-485.

Вывод информации производится на персональный компьютер, смартфон или планшет через web-браузер.

Электропитание счетчиков осуществляется от сети постоянного тока.

Ход часов, при отсутствии внешнего электропитания, обеспечивается с помощью встроенной батареи.

Счетчики обеспечивают ведение журнала событий , в котором фиксируются сведения о нарушении электронных пломб.

Структура условного обозначения счетчиков приведена на рисунке 1.

Внешний вид счетчика, с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера приведен на рисунках 2 и 3. Заводской номер наносится на корпус счетчика, в виде цифрового кода лазерной гравировкой.

Нанесение знака поверки на корпус счетчиков не предусмотрено, знак поверки наносится в формуляр и/или в свидетельство о поверке в виде оттиска.

МУР 1001.5 SmartOn СКВТ-Х - Х-Х-Х-Х-Х

I ¹---Исполнение: ОП, ОМ

I-----Канал связи: RS-485, LoRa, GSM, WiFi, B-th

---------Вх. сигн. силы тока:

75-0-75 мВ,

5-0-5 В,

20-4-20 мА

----------Номинальный ток: от 50 до 10 000 А -------------Номинальное напряжение: от 100 до 1000 В ------------------Класс точности: 0,5 или 1,0

Рисунок 1 - структура условного обозначения счетчиков

Конструкция счетчиков предусматривает возможность пломбирования корпуса, при выпуске из производства, мастичной пломбой, установленной в металлическую «чашечку», на винт расположенный под заводским номером, методом давления с оттиском изготовителя или саморазрушающейся пломбой в виде наклейки. Дополнительно, защита счетчика обеспечивается паролем, устанавливаемым пользователем и ограничивающим доступ к параметрам настройки, а также электронными пломбами.

_Пломбы               Место нанесения

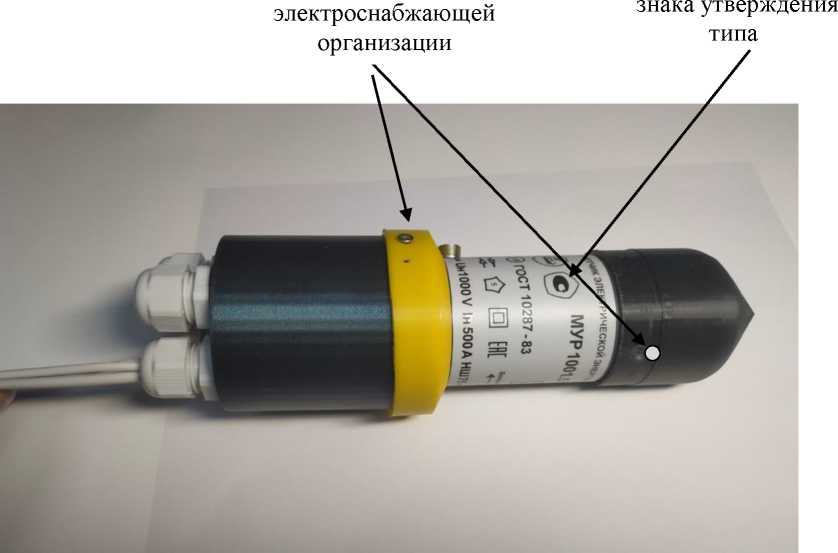

Рисунок 2 - внешний вид счетчика с указанием мест пломбирования электроснабжающей организации

изготовителя

заводского номера

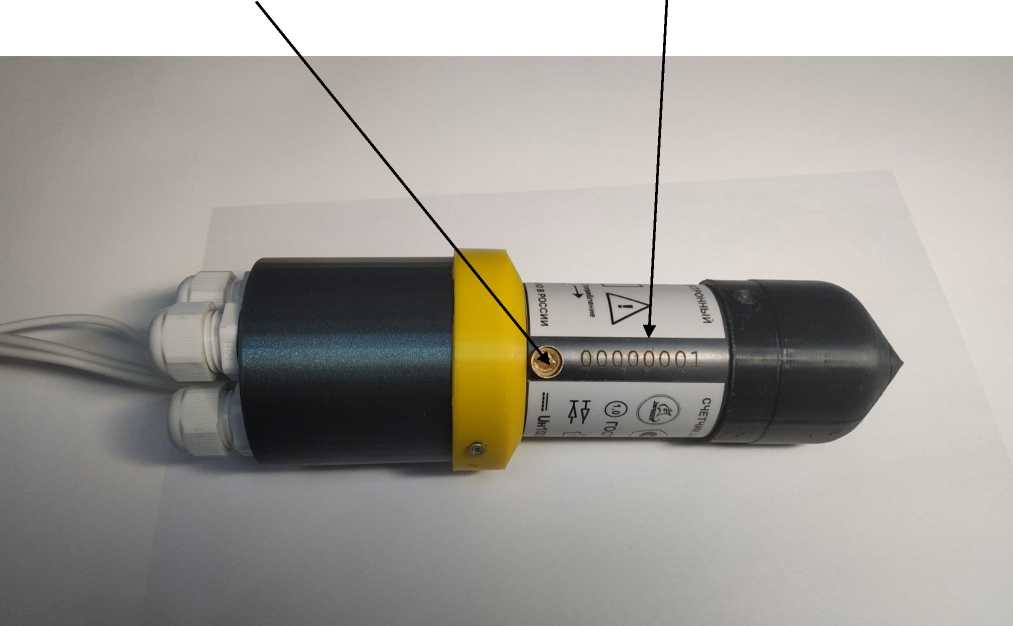

Рисунок 3 - внешний вид счетчика с местом нанесения заводского номера и установки пломбы изготовителя

Программное обеспечение (далее - ПО) выполняет функции управления режимами работы счетчика, сбора данных о потреблении электрической энергии, их математической обработке, хранения и передачи информации.

ПО счетчиков разделено на встроенное и внешнее - «Конфигуратор СКВТ» и имеет метрологически значимую часть, контрольная сумма которой записывается в счетчик на стадии его производства. Метрологические характеристики нормированы с учетом влияния ПО.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблицах 1 и 2.

Таблица 1 - ПО встроенное

Таблица 2 - ПО «Конфигуратор СКВТ»

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.

Основные метрологические и технические характеристики счетчиков приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Окончание таблицы 4

наносится на маркировочную этикетку счетчика и титульный лист формуляра методом офсетной печати.

Комплектность счетчика приведена в таблице 5.

Таблица 5 - Комплектность

приведены в руководстве по эксплуатации АПГУ.410110.003РЭ в разделе 1.4 «Устройство и работа» и разделе 2.2 «Подготовка к использованию».

ГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия»

АПГУ.411152.003ТУ «Счетчики электрической энергии постоянного тока электронные

МУР 1001.5 SmartOn СКВТ. Технические условия»

Общество с ограниченной ответственностью Научно - технический центр «Арго» (ООО НТЦ «Арго»)

Юридический адрес: 153000, г. Иваново, ул. Комсомольская, д. 26 ИНН 3731016900

Телефон/факс: 8 (4932) 34-56-77

E-mail: post@argoivanovo.ru

Общество с ограниченной ответственностью «Арго-про»

(ООО «Арго-про»)

Адрес: 153000, г. Иваново, ул. Комсомольская, д. 26

ИНН 3702702422

Телефон/факс: 8 (4932) 34-56-77

Е-mail: post@argoivanovo.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

(ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46 Телефон (факс): 8 (495) 655-30-87

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

Росаккредитации № 30004-13 от 29.03.2018 г.

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

13 января 2026 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2025 г. № 185 «Об утверждении типов средств измерений»

В целях исправления технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункт 14 приложения к приказу от 29 января 2025 г. № 185 «Об утверждении типов средств измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026
