МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

20 января 2026 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2025 г.

№ 2666 «О внесении изменений в сведения об утвержденном типе средства измерений»

В целях исправления технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункт 1 приложения к приказу от 5 декабря 2025 г. № 2666 «О внесении изменений в сведения об утвержденном типе средства измерений», заменив описание типа средства измерений, прилагается к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 316B076EA979CDFD7618B7011C5621C3 Кому выдан: Лазаренко Евгений Русланович Действителен: с 13.01.2026 до 08.04.2027

Лист № 1 Регистрационный № 92880-24                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости камерные лопастные ВМ (далее - счетчики) предназначены для измерений объема светлых нефтепродуктов, таких как бензин, керосин, дизельное топливо, авиационный керосин и другие жидкости.

Принцип действия счетчиков основан на преобразовании перепада давления, возникающего при протекании жидкости между входным и выходным патрубками счетчика, во вращение ротора, находящегося в измерительной камере, которое затем передается через редуктор на счетный механизм. Под давлением жидкости ротор с лопастями приходит в движение, лопасти захватывают определенный объем жидкости и перемещают его к выходу.

Счетчик, в зависимости от модификации, состоит из преобразователя объема, механического сумматора, дозатора с нагнетательным насосом для подачи присадок и датчика импульсов. Преобразователь объема состоит из корпуса с измерительной камерой, ротора с лопастями, подводящего и отводящего патрубков.

Корпус выполнен из стали, ротор из алюминия, боковые крышки выполнены из стали, лопатки - из графитосодержащего материала, обеспечивающего смазывающие свойства при трении их о стенки и ротор. Высокая точность измерений достигается благодаря минимальным внутренним зазорам между движущимися частями счетчика.

Счетчики, в зависимости от вида рабочей среды и выполняемой задачи, отличаются друг от друга диапазонами расходов.

Счетный механизм приводится в исходное положение вручную.

Нагнетательный насос дозатора соединен с ротором счетчика. При вращении ротора нагнетательный насос подает присадку в определенном соотношении к основному объему, измеренному счетчиком. Дозатор имеет несколько режимов дозирования, в зависимости от положения вентилей, входящих в состав дозатора (с соотношением объема присадки к объему счетчика 0; 0,1; 0,2 и 0,3 %).

Дополнительно счетчик может быть оснащен стрелочным указателем расхода, для визуального наблюдения за изменением расхода.

Счетчик может быть окрашен в различные цвета, в зависимости от требований заказчика.

В зависимости от комплектации счетчики выпускаются в следующих модификациях:

BM x x x x x x x x x x

1 2 3 4 5 6 7 8 9 10

• 1. Диаметр условного прохода (05 - 50 мм, 08 - 80 мм, 10 - 100 мм, 15 - 150 мм).

• 2. Рабочее давление (B - 1,0 МПа, C - 1,6 МПа).

• 3. Присоединение к трубопроводу (U - вход и выход счетчика находятся на одной оси и направлены в противоположные стороны (рисунки 1, 2, 3, 5, 6), L - вход и выход счетчика направлены фланцами вверх (рисунок 3), для ВМ08 T/DU/DL/H: T - (до 120 м³/ч) фланцы в противоположном направлении, DU - (до 120 м³/ч) вход и выход счетчика находятся на одной оси и направлены в противоположные стороны, DL - (до 120 м³/ч) вход и выход счетчика направлены фланцами вверх, H - (до 120 м³/ч) вход и выход вверх).

• 4. Направление вращения (L - левый вход и правый выход, R - правый вход и левый выход).

• 5. Исполнение (1 - стандартное, 2 - с дозатором).

• 6. Коэффициент добавления присадок насоса (1 - без дозатора 0 %; 2 - дозатор - 0 %; 0,1 %; 0,2 %, 0,3 %; 3 - дозатор - 0 %; 0,1 %).

• 7. Передатчик (E - датчик импульсов, F - механический сумматор и датчик импульсов, M - механический сумматор).

• 8. Стрелочный указатель расхода (W - без указателя, I - с указателем).

• 9. Температурное исполнение (1 - до минус 35 °C, 2 - до минус 45 °C).

• 10. Класс точности (S - Стандарт - 0,20, M - Мастер - 0,15).

Внешний вид счетчиков показан на рисунках 1-6.

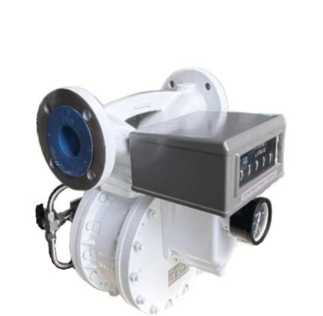

Рисунок 1 - Счетчик с отсчетным устройством

Рисунок 4 - Счетчик (фланцы вверх) с отсчетным устройством и датчиком импульсов

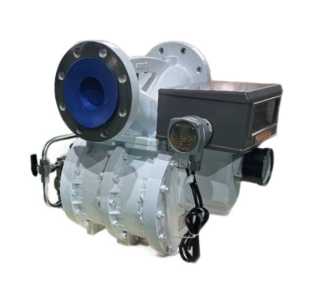

Рисунок 2 - Счетчик с отсчетным устройством и дозатором

Рисунок 6 - Счетчик с отсчетным устройством, дозатором и датчиком импульсов

Пломбирование счетчиков осуществляется посредством свинцовых пломб, установленных с помощью проволоки, пропущенной через специальные отверстия винтов крепления, расположенных на корпусе счетчика и механическом сумматоре.

Места пломбирования счетчиков показаны на рисунке 7.

Нанесение знака поверки на счетчики не предусмотрено.

Счетчик ВМ10

Счетчик ВМ15

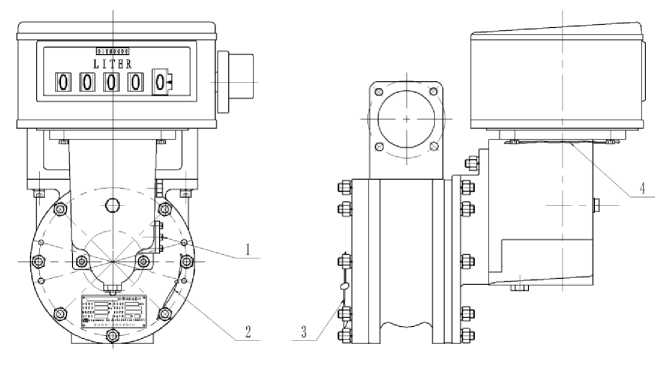

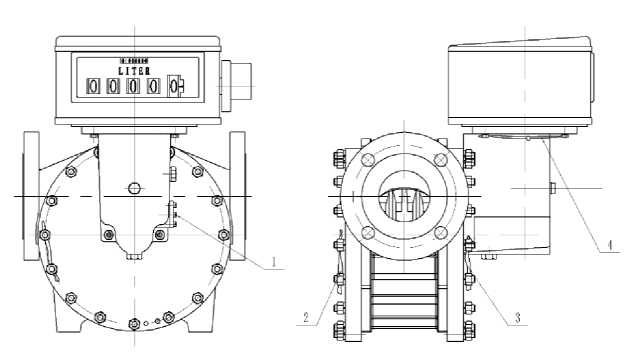

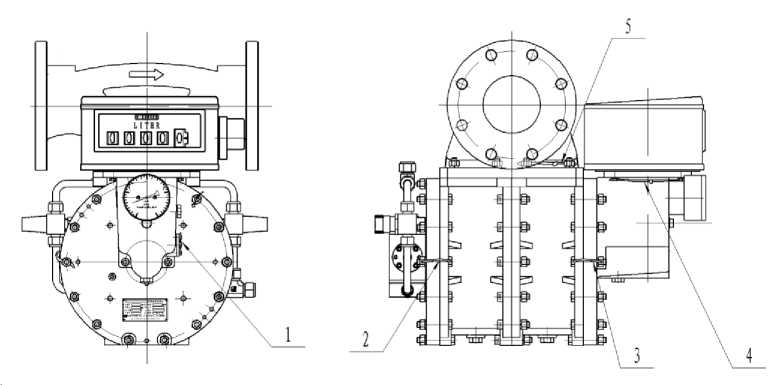

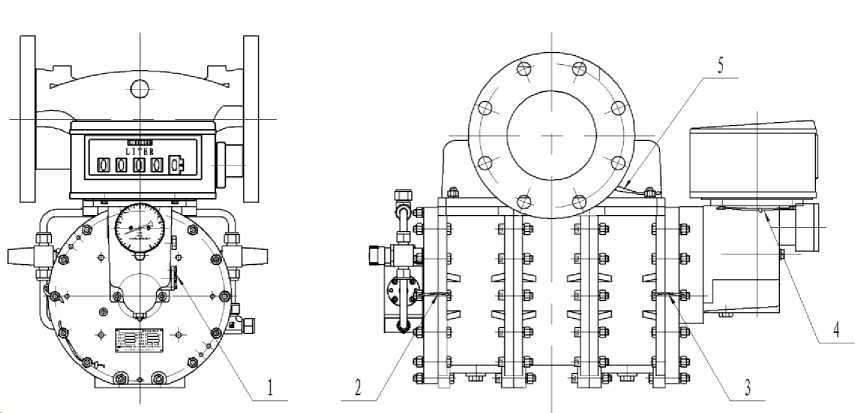

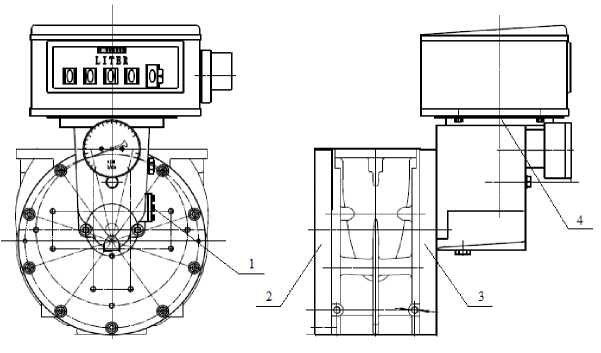

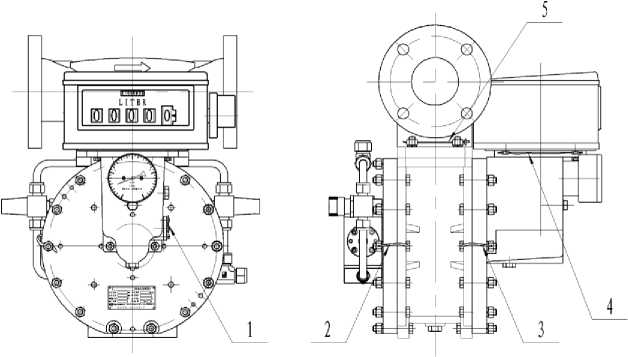

Рисунок 7 - Места пломбирования счетчиков. Позиции 1-5

Наименование счетчиков, их заводские номера, основные технические характеристики указываются на маркировочной табличке с помощью металлографической печати (металлографии) или гравировки. Маркировочные таблички крепятся на фланце со стороны счетного механизма. Заводской номер счетчика состоит из буквенно-цифровых символов.

Пример маркировочной таблички представлен на рисунке 8.

° I BM0SBUL22M125____J floneter

Nominal diameter I M l^mm Flow range I 6-SO ~~ln?/h Nominal pressure [  1Q    jMPa Mediun | ightoi

Accuracy grade j  u2    tcnde Medium Tern. I -41-80

Exp-factory No. I XP0002  j      Exp-factory datej м j Y [T~l

Address N0.6 Yangliu Road, Hew North Zone, Chongqing China

Рисунок 8 - Маркировочная табличка

Таблица 1

Таблица 2 - Показатели надежности

наносится на титульный лист руководства по эксплуатации и паспорт счетчика типографским способом.

Комплектность средства измерений

Таблица 3

приведены в руководстве по эксплуатации счетчика, раздел 1 «Введение» п. 1.3 «Принцип работы и метод измерений».

Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Техническая документация изготовителя

Фирма Chongqing Endurance Industry Stock Co., Ltd, Китай

Адрес: No.6 Yangliu Road, New North Zone, Chongqing, China

Тел./факс: +86-(023) 67850670/67871271

Web-сайт: www.naide.com.cn

E-mail: aoqian@naide.cn

Фирма Chongqing Endurance Industry Stock Co., Ltd, Китай

Адрес: No.6 Yangliu Road, New North Zone, Chongqing, China

Тел./факс: +86-(023) 67850670/67871271

Web-сайт: www.naide.com.cn

E-mail: aoqian@naide.cn

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц 30004-13
