ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^января    2026 г. № ⁷²

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

V

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

19 января 2026 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

Лист № 1 Регистрационный № 67382-17                                          Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Уровнемеры магнитострикционные многопараметрические ВЕКТОР предназначены для измерений уровня, температуры, гидростатического давления и вычислений средней плотности жидкости.

Принцип         действия         уровнемеров         магнитострикционных

многопараметрических ВЕКТОР при измерениях уровня основан на магнитострикционном эффекте, при котором вдоль волновода из магнитострикционного материала установлены поплавки с постоянными магнитами, при измерениях температуры основан на свойстве платиновых чувствительных элементов изменять электрическое сопротивление в зависимости от температуры окружающей среды, а при вычислении плотности и измерениях гидростатического давления основан на измерениях разности давлений.

Уровнемеры магнитострикционные многопараметрические ВЕКТОР состоят из: измерительного элемента (волновода); электронного блока; поплавка (от 1 до 3). В зависимости от модификации уровнемеры могут включать в себя: преобразователи сопротивления (термометры) многоточечные; преобразователи (датчики) давления измерительные EJX110A (регистрационный номер 59868-15), датчики давления Метран-150 (регистрационный номер 32854-13), датчики давления ЭМИС-БАР (регистрационный номер 72888-18), преобразователи давления измерительные DMD 331D (регистрационный номер 75925-19), преобразователи давления измерительные ЭЛЕМЕР-АИР-30М (регистрационный номер 67954-17).

Уровнемеры магнитострикционные многопараметрические ВЕКТОР изготавливаются в следующих модификациях:

• - ВЕКТОРХХХХХ-0-Х-Х - предназначены для измерений уровня жидкости и уровня границы раздела жидких сред;

• - ВЕКТОРХХХХХ-ДТ-Х-Х - предназначены для измерений уровня жидкости, уровня границы раздела жидких сред и температуры;

• - ВЕКТОРХХХХХ-ДПТ-Х-Х - предназначены для измерений уровня жидкости, уровня границы раздела жидких сред, температуры, гидростатического давления и вычисления средней плотности по столбу жидкости;

• - ВЕКТОРХХХХи-ДПТМК-Х-Х - предназначены для измерений уровня жидкости, уровня границы раздела жидких сред, температуры, гидростатического давления и вычисления средней плотности по столбу жидкости с автоматическим контролем гидростатического давления (продувкой микрокомпрессором).

Уровнемеры магнитострикционные многопараметрические имеют следующую структуру обозначения: ВЕКТОРХХ1ХХ2Х3 - Х4 - ХХ5 - Хб:

ХХ1 - тип измерительного элемента:

• - 10 - жесткий измерительный элемент, нержавеющая сталь AISI.316;

• - 11 - жесткий измерительный элемент, нержавеющая сталь AISI.316, чехол PFA;

-12 - жесткий измерительный элемент, нержавеющая сталь AISI.316, герметичное покрытие PFA (для агрессивных сред);

• - 21 - гибкий измерительный элемент, нержавеющая сталь AISI.316, чехол PFA;

• - 22 - гибкий измерительный элемент, PFA (для агрессивных сред);

• - 23 - гибкий измерительный элемент из нержавеющей стали (содержит элементы PFA).

ХХ2 - диаметр измерительного элемента:

• - 06 - диаметр измерительного элемента 6 мм;

• - 08 - диаметр измерительного элемента 8 мм;

• - 10 - диаметр измерительного элемента 10 мм;

• - 12 - диаметр измерительного элемента 12 мм;

• - 13 - диаметр измерительного элемента 13 мм;

• - 14 - диаметр измерительного элемента 14 мм.

Хз - выходной сигнал уровнемера:

• - H - токовый выход от 4 до 20 мА, поддержка протокола HART;

• - U - поддержка протокола RS-485 с ModBus RTU.

Х4 - модификация:

• - 0 - измерение уровня жидкости и уровня границы раздела жидких сред;

• - ДТ - измерение уровня жидкости, уровня границы раздела жидких сред и температуры;

• - ДПТ - измерение уровня жидкости, уровня границы раздела жидких сред, температуры, гидростатического давления и вычисление средней плотности;

• - ДПТМК - измерение уровня жидкости, уровня границы раздела жидких сред, температуры, гидростатического давления и вычисление средней плотности с автоматическим контролем гидростатического давления (продувкой микрокомпрессором).

ХХ5 - тип взрывозащиты:

• - Ex - «искробезопасная электрическая цепь», маркировка взрывозащиты «0Ex ia IIB Т5...Т1 Ga X»;

• - Вн - «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», маркировка взрывозащиты «0/1 Ex ia IIB T5...T1/Ex db IIB Т5 Ga/Gb Х».

Х6 - температурное исполнение:

• - 0 - температура измеряемой среды, °С: от минус 45 до плюс 85;

• - Т1 - температура измеряемой среды, °С: от минус 45 до плюс 100 (для ДТ, ДПТ и ДПТМК), до плюс 135 (для остальных гибких), до плюс 200 (для остальных жестких);

• - Т2 - температура измеряемой среды, °С: от минус 45 до плюс 450.

Нанесение знака    поверки на уровнемеры    магнитострикционные

многопараметрические ВЕКТОР не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной гравировки на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр.

Общий вид средства измерений представлен на рисунках 1 - 6.

Место нанесения заводского номера и знака утверждения типа

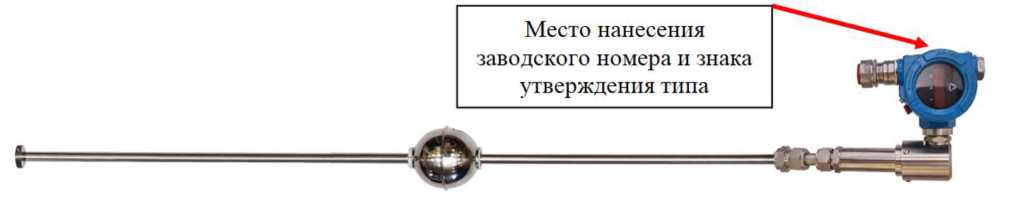

Рисунок 1- Уровнемеры

ВЕКТОР10ХХХ-0-Х-0, ВЕКТОР11ХХХ-0-Х-0, ВЕКТОР12ХХХ-0-Х-0, ВЕКТОР10ХХХ-ДТ-Х-0, ВЕКТОР11ХХХ-ДТ-Х-0,ВЕКТОР12ХХХ-ДТ-Х-0 с жестким измерительным элементом

Р и с уно к 2 - Уровнемеры

ВЕКТОР21ХХХ-0-Х-0, ВЕКТОР22ХХХ-0-Х-0, ВЕКТОР23ХХХ-0-Х-0, ВЕКТОР21ХХХ-ДТ-Х-0, ВЕКТОР22ХХХ-ДТ-Х-0, ВЕКТОР23ХХХ-ДТ-Х-0 с гибким измерительным элементом

Место нанесения заводского номера и знака утверждения типа

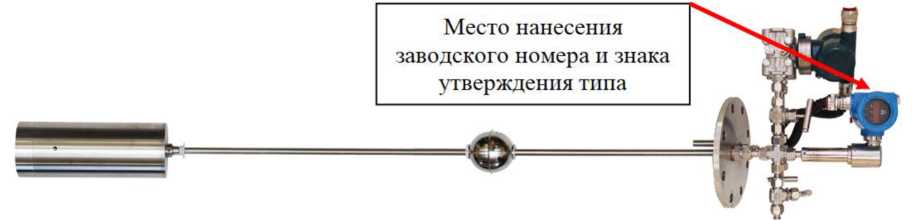

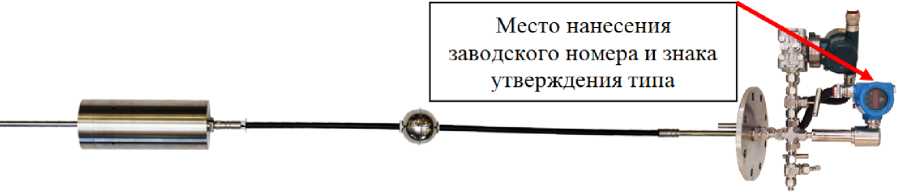

Р и с уно к 3 - Уровнемеры

ВЕКТОР10ХХХ-ДПТ-Х-0, ВЕКТОР11ХХХ-ДПТ-Х-0 с жестким измерительным элементом

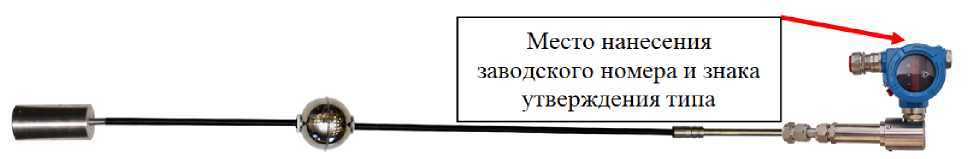

Р и с уно к 4 - Уровнемеры

ВЕКТОР21ХХХ-ДПТ-Х-0 с гибким измерительным элементом

Место нанесения

заводского номера и знака утверждения типа

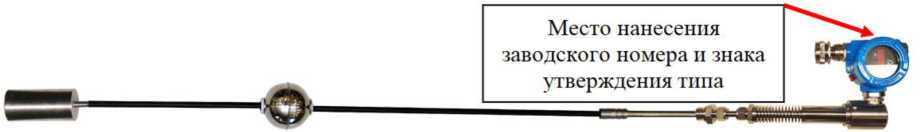

Рисунок 5 - Уровнемеры

ВЕКТОР21ХХХ-0-Х-Т1, ВЕКТОР22ХХХ-0-Х-Т1, ВЕКТОР23ХХХ-0-Х-Т1 с гибким измерительным элементом

Место нанесения

заводского номера и знака утверждения типа

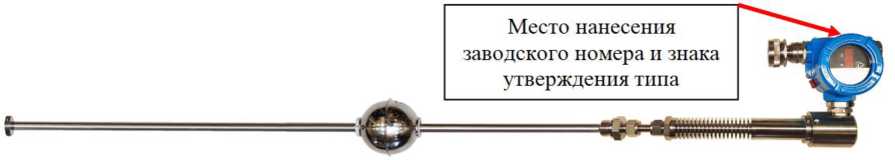

Рисунок 6 - Уровнемеры

ВЕКТОР10ХХХ-0-Х-Т1, ВЕКТОР11ХХХ-0-Х-Т1, ВЕКТОР12ХХХ-0-Х-Т1, ВЕКТОР10ХХХ-0-Х-Т2, ВЕКТОР11ХХХ-0-Х-Т2, ВЕКТОР12ХХХ-0-Х-Т2 с жестким измерительным элементом

Место нанесения заводского номера и знака утверждения типа

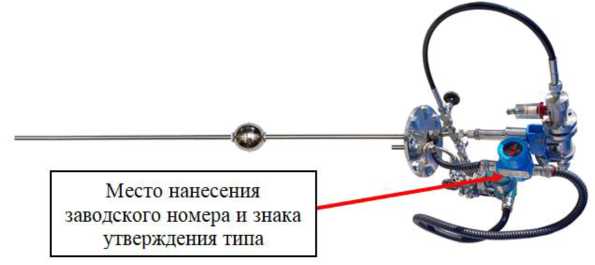

Рисунок 7 - уровнемеры

ВЕКТОР10ХХи-ДПТМК-Вн-0, BEKTOPIIXXU-ДПТМК-Вн-О

с жестким измерительным элементом

Место нанесения заводского номера и знака утверждения типа

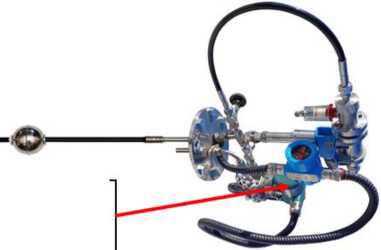

Рисунок 8 - уровнемеры

ВЕКТОР21ХХи-ДПТМК-Вн-0 с гибким измерительным элементом

Пломбирование уровнемеров магнитострикционных многопараметрических ВЕКТОР не предусмотрено.

Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи информации об измерениях.

Уровень защиты программного обеспечения  «средний»   в соответствии

с Р 50.2.077-2014.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности

наносится на титульный лист руководства по эксплуатации типографским способом, на маркировочную табличку уровнемера методом лазерной гравировки.

Лист № 8 Всего листов 9 Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

приведены в п. 4.2 «Принцип работы уровнемеров ВЕКТОР» руководства по эксплуатации ВГАР.407533.010 РЭ.

Приказ Росстандарта от 30.12.2019 № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов (часть 1)»

Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Р10^-16 до 100 А»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ТУ      4214-001-38352196-2016       «Уровнемеры      магнитострикционные

многопараметрические ВЕКТОР. Технические условия»

Общество с ограниченной ответственностью «ОКБ Вектор»

(ООО «ОКБ Вектор»)

ИНН 7714865034

Адрес: 123458, г. Москва, ул. Твардовского, д. 8

Телефон: 8 (495) 989-52-73

E-mail: info@okbvektor.ru

Web-сайт: www.okbvektor.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31 Телефон: 8 (495) 544 00 00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639
