МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

19 января 2026 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^января    2026 г. № ⁷³

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 91526-24                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока опорные (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений. Трансформаторы с несколькими вторичными обмотками могут иметь различные коэффициенты трансформации. Трансформаторы с переключением коэффициента трансформации имеют перемычки на выводах первичной обмотки либо ответвления вторичных обмоток. Трансформаторы могут быть выполнены с несколькими вторичными обмотками, предназначенными для защиты и/или измерения. Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного провода.

Трансформаторы имеют ряд модификаций - ТОЛ, ТОЛК, ТЛК, отличающихся значениями номинальных напряжений, первичным током, габаритными размерами, массой.

В конструкции трансформаторов предусмотрены детали для пломбирования, предназначенные для механической защиты от несанкционированного доступа к вторичным измерительным обмоткам.

На трансформаторах имеется табличка технических данных с указанием основных технических характеристик и с предупреждающей надписью о напряжении на разомкнутых вторичных обмотках.

Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная компаундом при заливке трансформаторов в форму или на липкой аппликации.

Структура обозначения трансформаторов приведена в таблице 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки или методом термотрансферной печати на табличку трансформаторов.

Знак поверки на средство измерений наносится в виде оттиска поверительного клейма, так же знак поверки наносится в паспорт.

Трансформаторы имеют литую изоляцию и крепятся на опорную поверхность.

Общий вид трансформаторов, таблички, места нанесения заводского номера, места нанесения знака утверждения типа, места пломбировки и места нанесения знака поверки представлены на рисунке 1.

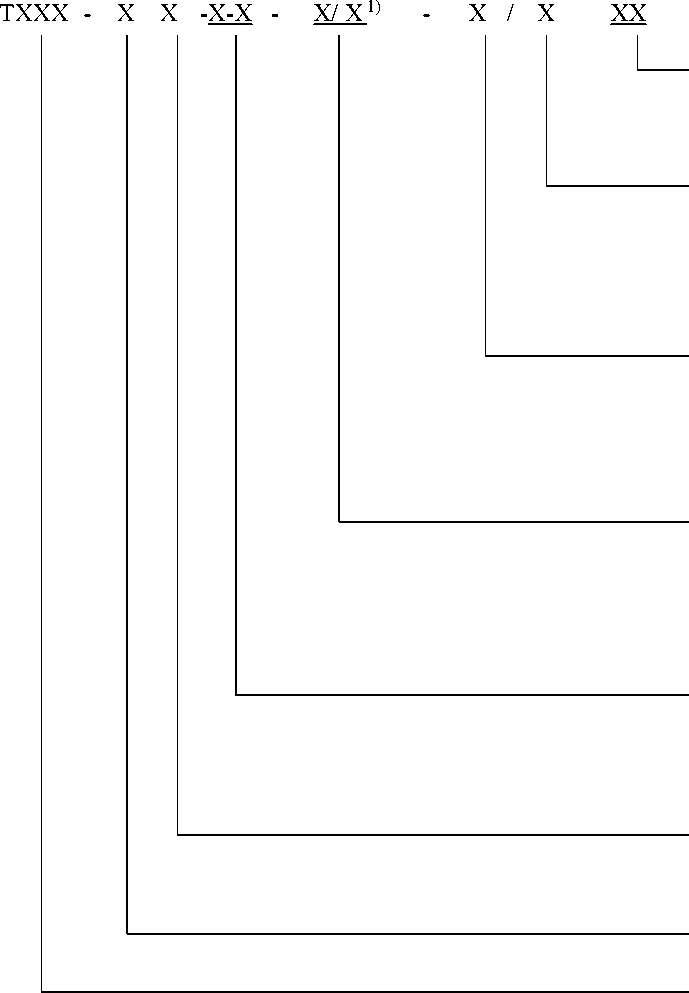

Таблица 1 - Структура условного обозначения трансформаторов тока ТОЛ, ТОЛК, ТЛК

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальный вторичный ток (при наличии у трансформатора нескольких вторичных токов указывают все значения через тире или дробь)

Номинальный первичный ток (при наличии у трансформатора нескольких первичных токов указывают все значения через тире или дробь)

Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби)

Конструктивный вариант исполнения модификации, обозначается арабскими или римскими цифрами или буквами через точку или тире

Категория в зависимости от длины пути утечки внешней изоляции

Номинальное напряжение, кВ

Наименование модификации

¹⁾ По требованию заказчика помимо класса точности может быть приведен номинальный коэффициент безопасности вторичной обмотки для измерений и/или номинальная предельная кратность вторичной обмотки для защиты.

Место нанесения

заводского номера

А)

Место нанесения знака утверждения типа

Место нанесения знака поверки

Место пломбировки

Б)

Место нанесения заводского номера

Место нанесения знака поверки

Место пломбировки

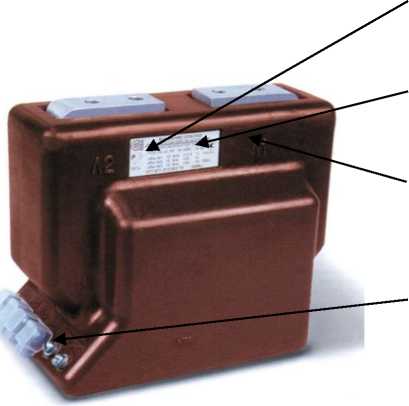

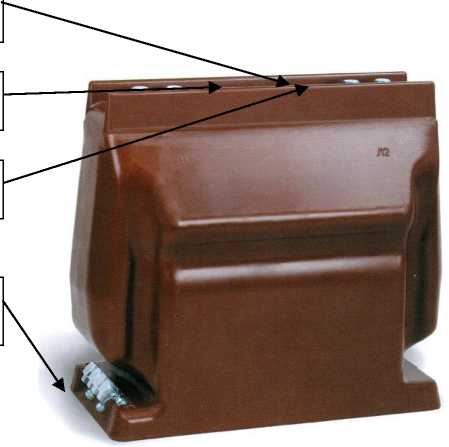

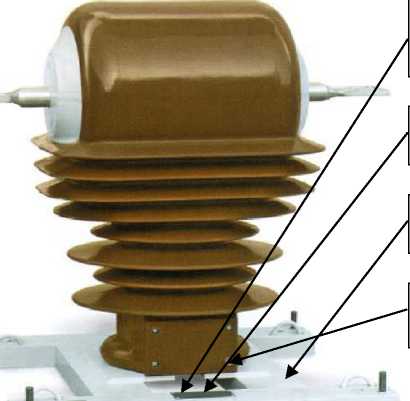

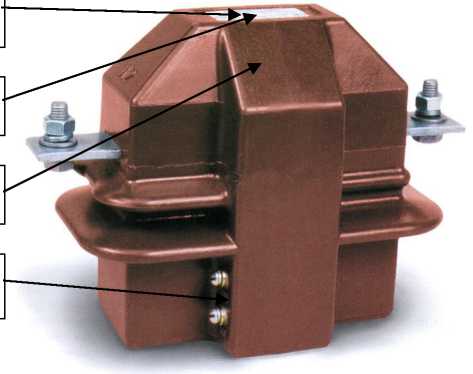

Рисунок 1 - Общий вид трансформаторов тока опорных:

А) ТОЛ-10; Б) ТЛК; В) ТОЛ-35; Г) ТОЛК

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку технических данных методом термотрансферной печати, методом рельефного изображения на титульный лист паспорта типографским способом.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 4 - Комплектность средств измерений

Сведения о методиках (методах) измерений

1ГГ.671 213.027 РЭ; 1ГГ.671 213.031 РЭ; ДЕНР.671213.049 РЭ.

ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»

Технические условия ТУ 16-2011 ОГГ.671 210.001 ТУ. «Трансформаторы тока опорные ТОЛ, ТОП, ТОЛК, ТЛК»

Открытое акционерное общество «Свердловский завод трансформаторов тока»

(ОАО «СЗТТ»)

Юридический адрес: 620043, Россия, г. Екатеринбург, Черкасская, 25

ИНН 6658017928

Открытое акционерное общество «Свердловский завод трансформаторов тока»

(ОАО «СЗТТ»)

Адрес: 620043, Россия, г. Екатеринбург, Черкасская, 25

ИНН 6658017928

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»

(УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)

Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, 4

Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311373
