1. |
Счетчики тепла ультразвуковые |
СТУ |
СТУ-15-0,6 зав. №40000458 , СТУ-15- 1,5 зав. №52000281 , СТУ-20- 2,5 зав. №61000388 |
93094-24 |
Общество с ограниченной ответственность ю ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА»), г. Краснодар |
МП 1612-1 2024 |
20.08. 2025 |
Общество с ограниченно й ответственно стью ПКФ «ГЕРРИДА» (ООО ПКФ «ГЕРРИДА») , г. Краснодар |
ВНИИР- филиал ФГУП «ВНИИМ им. Д.И. Менделеева» , г. Казань | |||
|
2. |
Колонки для отпуска сжатого природного газа |
«Шельф ... CNG» |
ШЕЛЬФ 100-1-1-70 CNG зав. № 2957, ШЕЛЬФ 100-1-1-30 CNG-М зав. № 3348 |
71015-18 |
ШЕЛЬФ.00.01 3.2023 МП |
25.06. 2025 |
Общество с ограниченно й ответственно стью «Научно-производстве нная |
ЗАО КИП «МЦЭ», г. Москва |
|
компания «Шельф» (ООО «НПК «Шельф»), Ростовская обл., г. Шахты |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «__ » января 2026 Г. № 69
Лист № 1 Регистрационный № 71015-18 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки для отпуска сжатого природного газа «Шельф ... CNG» Назначение средства измеренийКолонки для отпуска сжатого природного газа «Шельф ... CNG» (далее - колонки) предназначены для измерений массы и вычисления объёма сжатого природного газа (метана) приведенного к стандартным условиям, далее - газ, при его отпуске в баллоны автотранспортных средств и передвижных автомобильных газовых заправщиков (ПАГЗ).
Описание средства измеренийПринцип действия колонок состоит в следующем: газ из резервуара автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к приёмному патрубку колонок далее через фильтр и электромагнитный клапан поступает в расходомер массовый (далее - расходомер). Затем газ, через разрывную муфту и раздаточный рукав с заправочным штуцером, поступает в баллон транспортного средства или ПАГЗ.
Принцип работы расходомера основан на использовании сил Кориолиса, возникающих в колебательной системе, величина которых зависит от массы газа и скорости её движения. Сила Кориолиса создаёт момент, пропорциональный массе (массовому расходу), под влиянием колебательного воздействия, изгибающего трубку, по которой поступательно движется измеряемый газ.
Результаты измерений массы от расходомера поступают в виде импульсного сигнала в электронно-цифровой блок с устройством индикации (далее - ЭЦБ «Шельф»), изготавливаемый ООО «НПК «Шельф», Россия, на жидкокристаллических или светодиодных индикаторах которого индицируется масса и (или) объём выданного газа, его цена за один кг (м3), стоимость, давление газа во время заправки и плотность газа.
Объем газа, приведенный к стандартным условиям, вычисляется блоком управления по введенному в него значению плотности газа при стандартных условиях.
Включение колонок и задание дозы газа производит оператор при помощи POS- системы или панели управления с механическими кнопками, расположенной на передней или боковой панели корпуса колонки. Колонки могут оснащаться сенсорной панелью управления, расположенной на лицевой панели устройства индикации.
Колонки выпускаются в четырёх основных модификациях, отличающихся количеством раздаточных рукавов (1 или 2) и максимальным расходом газа (30 или 70 кг/мин).
Колонки состоят из:
-
- каркаса;
-
- агрегатного блока (АБ) «Шельф», изготовитель ООО «НПК «Шельф», Россия;
-
- электронно-цифрового блока с устройством индикации (ЭЦБ) «Шельф», изготовитель ООО «НПК «Шельф», Россия;
-
- раздаточного рукава с заправочным штуцером с краном (1 или 2);
АБ «Шельф» состоит из:
- расходомера массового TSERUS, изготовитель ООО «НПК «Шельф», Россия;
- электромагнитного клапана ZFDF6-25, изготовитель Henan Aerospase Hidraulic Pneumatic Tecnology Co., ltd, Китай;
- датчиков давления APZ, изготовитель ООО «Пьезус» или датчиков давления «МИДА», изготовитель ЗАО «МИДАУС», Россия;
- фильтра CNG QW-FGP-10/10, изготовитель Chongqing Xiangxu Machinery Manufacturing Co., ltd, Китай;
- коробки распределительной JH8-4, изготовитель «Zhejiang Maide Machine Co., Ltd.» Китай;
- манометра для контроля давления газа в системе колонки, изготовитель ООО НПО «ЮМАС», Россия, или манометра Shelf, производства фирмы SHANGHAI YUNTAI INSTRUMENT CO.,LTD, Китай;
- обратных клапанов;
- устройства для защитного заземления.
Для оптимизации использования, к колонке могут подключаться через блок клапанов от одной до 10 линий подачи газа.
Обозначение колонок для заказа имеет вид:
«ШЕЛЬФ 100-Х-1-Х CNG-Х» ТУ 26.51.52-004-89246640-2017 Обозначение ТУ_________________________
М - дополнительный символ, обозначающий мобильное исполнение колонки для ПАГЗ___________________________
Колонка для отпуска сжатого природного газа____________________
Максимальный расход газа (30 или 70 кг/мин)_______________________
Тип расходомера массового: 1 - TSERUS_____________________________
Количество раздаточных рукавов, 1 или 2________________________________
Обозначение серии____________________________________________________
Торговая марка производителя
Пример обозначения колонок при заказе:
«Шельф 100-1-1-30 CNG» ТУ 26.51.52-004-89246640-2017
Колонка для отпуска сжатого природного газа серии 100 с расходомером массовым TSERUS, с одним раздаточным рукавом, с максимальным расходом газа 30 кг/мин, изготовленная по ТУ 26.51.52-004-89246640-2017.
Общий вид колонок, устройств индикации и панелей управления представлены на рисунках 1, 2 и 3 соответственно.
П р и м е ч а н и е -цвет колонки требованию заказчика.

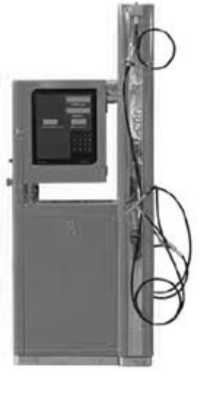

«ШЕЛЬФ 100-1-1-Х CNG» «ШЕЛЬФ 100-2-1-Х CNG»
«ШЕЛЬФ 100-1-1-Х CNG-М»

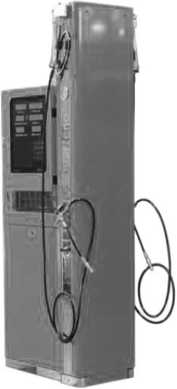

Рисунок 1 - Общий вид колонок
а) «ШЕЛЬФ 100-Х-1-Х CNG»
б) «ШЕЛЬФ 100-Х-1-Х CNG-M

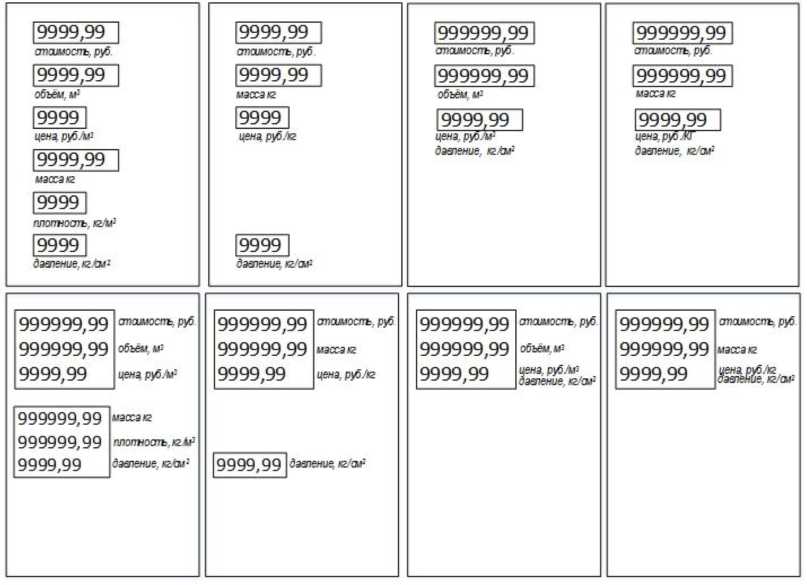

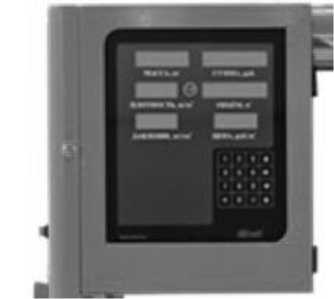

Рисунок 2 - Варианты исполнений устройства индикации

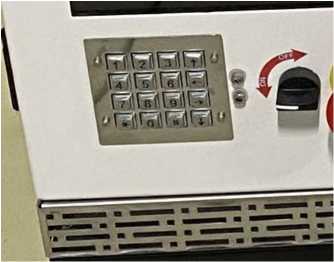

а) кнопочная

б) сенсорная

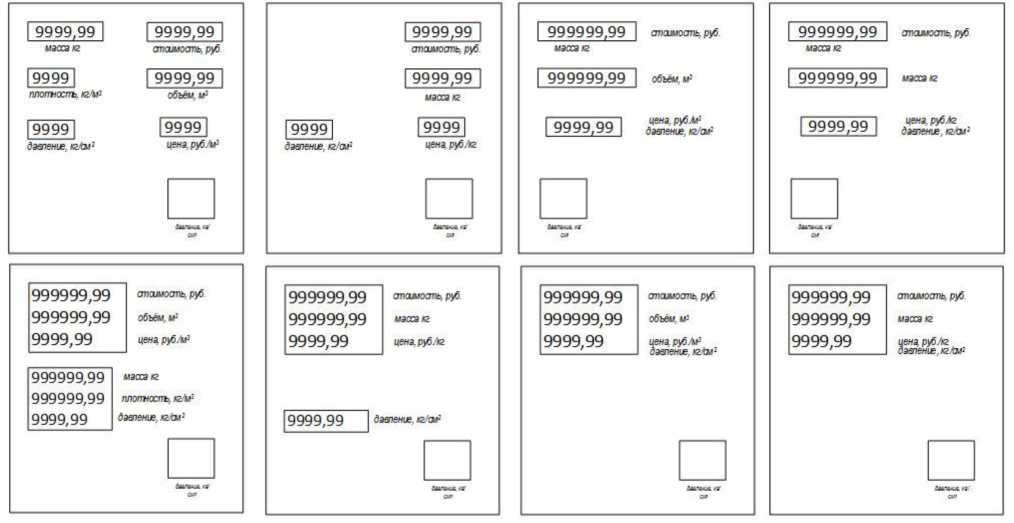

Рисунок 3 - Вид и расположение панели управления колонок

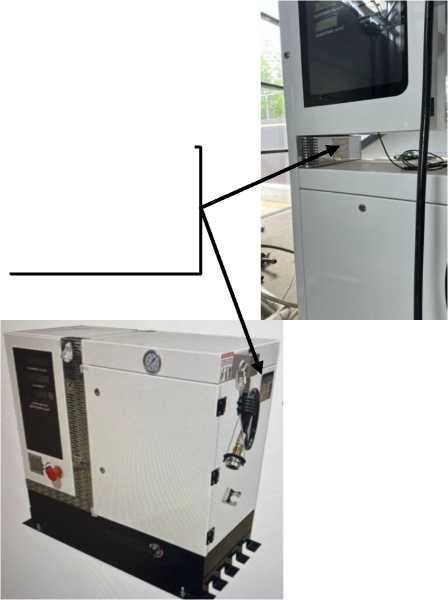

Знак поверки наносится на пломбы, устанавливаемые на расходомер массовый TSERUS и ЭЦБ «Шельф». Схемы пломбирования и мест нанесения знака поверки представлены на рисунках 4, 5. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится фотографическим способом на металлическую табличку, прикрепляемую к корпусу колонки заклёпками, как показано на рисунке 6.
Место пломбирования и нанесения знака

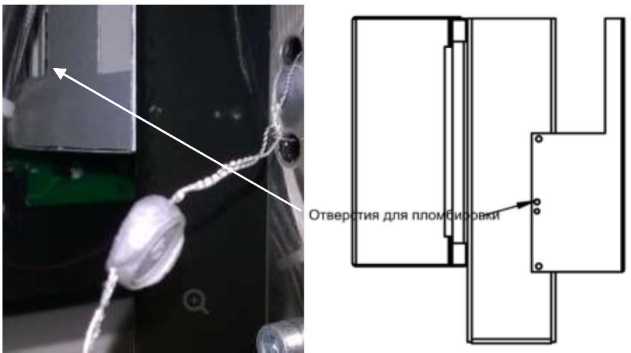

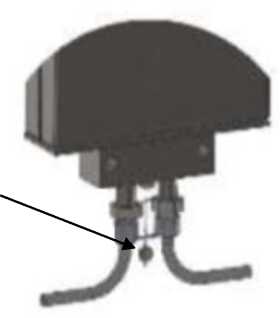

Рисунок 4 - Место пломбирования и нанесения знака поверки на расходомер массовый TSERUS
Рисунок 5 - Схема пломбирования и нанесения знака поверки на крышке ЭЦБ «Шельф»
о»с
овлбНия 03.2 J22
л лфужающей среды,"С -45 <t <+50 ВА
3 X
к № ЕАЭС RU C-RU.HAB5.B.0145&
1 . _ ТехЕезопасносп»"
[ЛЯ ПТУСЮК СЖАТОГО ПРИРОДНОГО ГАЗА ДОЕЛЬФ 100-1-1-70 CNG" ^0^-89243640-2017
S^osa выдачи 4 кг (6 куб.м)
Сделано в России
Место нанесения заводского номера
знака
Место расположения маркировочной таблички
Место нанесения
утверждения типа

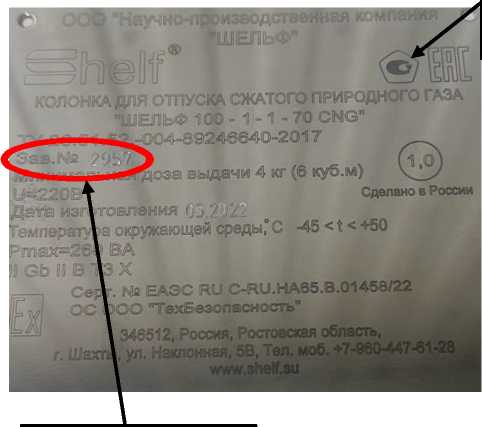

Рисунок 6 - Маркировочная табличка
Программное обеспечениеПрограммное обеспечение (ПО) колонок является встроенным, имеет функции управления клапанами, определения массы выданного газа, вывода информации о массе и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в ЭЦБ «Шельф». Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой в ЭЦБ «Шельф», в которой размещено электронно-вычислительное устройство. Крышка пломбируется.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификация ПО осуществляется после подачи электропитания на колонки, в течение трех секунд в поле индикатора «Масса» отображается номер версии ПО. Идентификационные данные ПО колонок приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО «Шельф» |
|
Номер версии (идентификационный номер) ПО |
03.хх* |
|
Цифровой идентификатор ПО |
-* |
|
где х принимает значения от 0 до 9 *-Данные недоступны, так как данное ПО не может быть модифицировано, загружено | |
|
или прочитано через какой-либо интерфейс | |
Конструкция колонок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменении в соответствии с Р 50.2.077-2014 -высокий.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный расход газа через один раздаточный рукав, кг/мин (м3/мин)
|
30 (44,9***) 70 (104,8***) |
|
Минимальный расход газа, кг/мин (м3/мин)
|
|
|
Минимальная доза выдачи, кг (м3) |
4 (6***) |
|
Пределы допускаемой относительной погрешности измерений массы отпущенного газа, % |
±1,0 |
|
Сходимость измерений, %, не более |
1,0 |
|
Верхний предел показаний счётчика разового учёта:
*
|
999 999,99 9 999,99 999 999,99 999,9 9,999 |
|
Верхний предел показаний счётчика суммарного учёта, кг (м3) |
9 999 999,99 |
|
*- В строках индикации цены и стоимости отпущенного газа возможен перенос запятой в зависимости от денежной единицы страны, в которой будет эксплуатироваться колонка. **- Суммарная масса (объём) отпущенного газа индицируется в сервисном режиме в строках цены и массы (объёма) разовой дозы одновременно. По желанию заказчика дополнительно может быть установлен отдельный счетчик суммарного учета массы (объёма) отпущенного топлива. ***- Значения указаны при плотности метана, приведённого к стандартным условиям 0,668 кг/м3 | |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее давление, МПа, не более: |
20,0 |
|
24,99 |
|
Выходное давление заправки газа, МПа, не более: |
19,6 |
|
24,5 |
|
Параметры электропитания от сети переменного тока: |
от 207 до 253 |
|
50±1 |
|
Потребляемая мощность, В^А, не более |
260 |
|
Габаритные размеры (Д х Ш х В), мм, не более: |
1000х 813х2150 |
|
Масса, кг, не более |
200 |
|
230 |
|
Длина раздаточного рукава, м, не менее |
3 |
|
Условия эксплуатации: |
от -45 до +50 |
|
от 30 до 100 включ. |
|
Маркировка взрывозащиты |
ПСЬПВТЗХ |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
20 |
наносится на маркировочную табличку колонок фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Колонка для отпуска сжатого природного газа «Шельф ... CNG» |
Исполнение по заказу |
1 шт. |
|
Комплект эксплуатационных документов |
- |
1 компл. |
|
Методика поверки |
- |
1 экз. |
приведены в разделах 1.2 «Технические характеристики», 2 «Использование колонки», 89246640.26.51.52.004 РЭ «Колонки для отпуска сжатого природного газа «ШЕЛЬФ ... CNG». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
ТУ 26.51.52-004-89246640-2017 Колонки для отпуска сжатого природного газа «Шельф ... CNG». Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственная компания «Шельф»
(ООО «НПК «Шельф»)
ИНН 6155056342
Адрес: 346512, Ростовская обл., г. Шахты, ул. Наклонная, д. 5В Телефон: 8-960-447-61-28
Web-сайт: https://shelf.su. Е-mail: shelftrk@mail.ru
Испытательный центрЗакрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов»
(ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 (495)-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru Web-сайт: littps://\v\v\v.i<iiii-MHJ.p(()
Уникальный номер записи в реестре аккредитованных лиц № RA.RU 311313

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
19 января 2026 г. 69
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 19 » января 2026 г. № 69
Лист № 1 Регистрационный № 93094-24 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики тепла ультразвуковые СТУ Назначение средства измеренийСчетчики тепла ультразвуковые СТУ (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Описание средства измеренийПринцип действия теплосчетчиков основан на вычислении количества теплоты (энергии), объема жидкости в потоке и объемного расхода жидкости, температуры вычислителем, с помощью данных, полученных с ультразвукового первичного преобразователя расхода и двух датчиков температуры, входящих в состав теплосчетчика.
Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 38 месяцев. Вычислитель может быть укомплектован дополнительными интерфейсами связи M-Bus/RS-485 и/или радиомодулем, импульсным выходом, импульсными входными каналами для подключения дополнительных средств измерений.
Вычислитель имеет съемную конструкцию и может быть отсоединен от первичного преобразователя и установлен в удобном для снятия показаний месте в пределах длины соединительных кабелей. Вычислитель имеет два варианта исполнения, имеющие одинаковое схемотехническое решение, но отличающиеся конструкцией корпуса и идентификатором программного обеспечения.
Первичный преобразователь представляет собой измерительный участок с установленными ультразвуковыми датчиками, с помощью которых измеряется скорость движения жидкости в потоке и рассчитывается её объем на подающем или обратном трубопроводе.
Два датчика температуры измеряют температуру теплоносителя на подающем и обратном трубопроводе в системе теплоснабжения (водоснабжения).
Теплосчетчики имеют исполнения СТУ-15-0,6, СТУ-15-1,5, СТУ-20-2,5, отличающиеся диапазоном расхода и номинальным диаметром.
Общий вид теплосчетчиков приведен на рисунке 1.

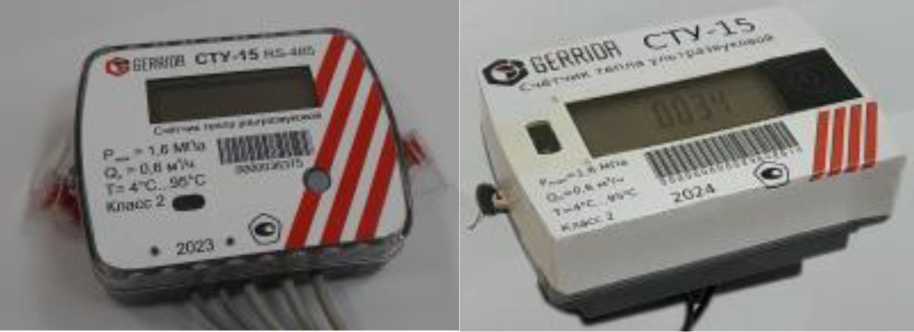

корпус 1 корпус 2 а) вычислитель
DN15 DN20

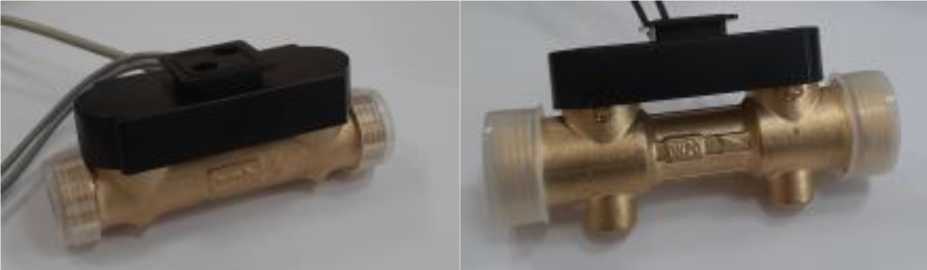

б) первичный преобразователь
Рисунок 1 - Общий вид теплосчетчиков

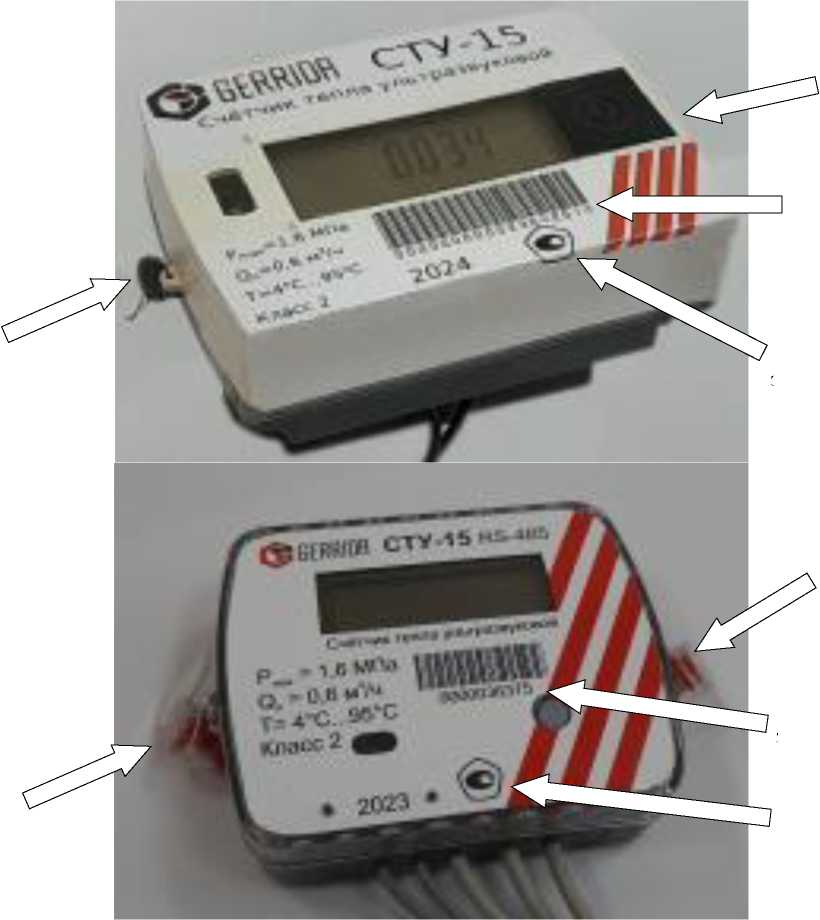

Пломбировка теплосчетчиков осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется корпус вычислителя, с нанесением знака поверки на пломбу.
Заводской номер теплосчетчиков наносится в цифровом формате на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.
Место нанесения знака поверки
Место нанесения знака поверки
Место нанесения знака поверки
Место нанесения знака поверки
Место нанесения заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера
Программное обеспечениеПрограммное обеспечение теплосчетчиков встроенное, устанавливается в вычислитель при изготовлении и не может изменяться в процессе эксплуатации.
Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерении параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
В теплосчетчиках может быть реализован один из двух вариантов программного обеспечения (ПО), идентификационные данные которых приведены в таблицах 1.1 и 1.2.
Таблица 1.1 - Идентификационные данные программного обеспечения (вариант 1)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HeatMeter S 1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.ХХ1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - относится к метрологически незначимой части ПО | |
Таблица 1.2 - Идентификационные данные программного обеспечения (вариант 2)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HeatMeter S 2 |
|
Номер версии (идентификационный номер) ПО |
не ниже А2.ХХ1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - относится к метрологически незначимой части ПО | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Исполнение |
СТУ-15- 0,6 |
СТУ-15- 1,5 |
СТУ-20- 2,5 |
|
Наименьший расход жидкости, м3/ч |
0,012 |
0,03 |
0,05 |
|
Номинальный расход жидкости, м3/ч |
0,6 |
1,5 |
2,5 |
|
Наибольший расход жидкости (Gmax), м3/ч |
1,2 |
3,0 |
5,0 |
|
Порог чувствительности, м3/ч |
0,008 |
0,01 |
0,016 |
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, % |
±(2+0,02Gmax/G) | ||
|
Диапазон измерений температуры жидкости (теплоносителя), °С |
от +4 до +95 | ||
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры жидкости (теплоносителя), °С |
±(0,6+0,004-|/|) | ||
|
Диапазон измерений разности температур жидкости (теплоносителя), °С |
от 3 до 70 | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), % |
±(0,5+3^(AZm/n/AZ)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, % |
± 0,05 | ||
|
Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), % |
±(0,5+(A/min/AZ)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), % |
±(3+4 AtminlAt +0,02'Gmax/G) | ||
|
G - измеренное значение расхода жидкости, м3/ч; A/min - наименьшая разность температуры, °С; AZ - измеренное значение разности температуры, °С; / - измеренное значение температуры, °С. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Исполнение |
СТУ-15-0,6, СТУ-15-1,5 |
СТУ-20-2,5 |
|
Номинальный диаметр |
DN15 |
DN20 |
|
Измеряемая среда |
жидкость (вода питьевая) | |
|
Избыточное давление измеряемой среды, МПа, не более |
1,6 | |
|
Напряжение элемента питания постоянного тока, В |
3,6 ±0,1 | |
|
Габаритные размеры, мм, не более:
|
120 80 110 |
120 80 130 |
|
Масса, кг, не более |
1,35 |
1,35 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 | |
|
Условия эксплуатации:
|
от +5 до +50 80 от 84 до 106,7 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы установки, лет |
12 |
|
Средняя наработка на отказ, ч |
80000 |
Знак утверждения типа наносится на лицевую панель вычислителя методом шелкографии или другим методом, обеспечивающим несмываемую маркировку, и на титульный лист по центру вверху руководства по эксплуатации и/или паспорта типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик тепла ультразвуковой |
СТУ |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
приведены в разделе 2 «Принцип измерения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийМетодика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040)
ТУ 26.51.52-002-34189279-2023 «Счетчики тепла ультразвуковые СТУ. Технические условия»
ПравообладательОбщество с ограниченной ответственностью ПКФ «ГЕРРИДА»
(ООО ПКФ «ГЕРРИДА»)
ИНН 2311279920
Юридический адрес: 350032, Краснодарский край, г. Краснодар, хутор Октябрьский, ул. Живописная, д. 72б, помещ. 201
Телефон: 8 (861) 279-69-62
Web-сайт: www.gerrida.com
E-mail: info@gerrida.com
ИзготовительОбщество с ограниченной ответственностью ПКФ «ГЕРРИДА»
(ООО ПКФ «ГЕРРИДА»)
ИНН 2311279920
Адрес: 350032, Краснодарский край, город Краснодар, хутор Октябрьский, ул. Живописная, д. 72б, помещ. 201
Телефон: 8 (861) 279-69-62
Web-сайт: www.gerrida.com
E-mail: info@gerrida.com
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева»
(ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи в реестре аккредитованных лиц RA.RU.310592
