№58 от 19.01.2026
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 747147
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 58 от 19.01.2026
—v—
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
19 января 2026 г. 58
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за испоЛрениеми настоящего приказа составляю за собой.
хранится в системе электронного документооборота
Федерального агентства по техническому регулированию и метрологии
Заместитель руководителя
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Е.Р. Лазаренко
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
от « 2026 г. № 58
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Регистраторы электронные многоканальные |
Ф1772 |
74645-19 |
ВРМЦ.42145 3.001 МП1 |
ВРМЦ.421453.001 МП2 |
Акционерное общество «Приборостроите льный завод «ВИБРАТОР» (АО «ВИБРАТОР»), г. Санкт-Петербург |
ФБУ «Пензенский ЦСМ», г. Пенза |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от « 19 » января 2026 г. № 58
Лист № 1 Регистрационный № 74645-19 Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы электронные многоканальные Ф1772 Назначение средства измеренийРегистраторы электронные многоканальные Ф1772 (далее - регистраторы) предназначены для измерений, регистрации и визуального представления параметров технологических процессов, преобразованных в сигналы силы и напряжения постоянного тока, и электрического сопротивления постоянному току, сигналы термопар и термопреобразователей сопротивления; сигнализации и позиционного регулирования, а также воспроизведения выходных аналоговых сигналов силы постоянного тока и обмену данными по интерфейсам.
Описание средства измеренийПринцип действия регистраторов основан на аналогово-цифровом преобразовании входных сигналов измерительными модулями ввода аналоговых сигналов. Данные измерений считываются модулем центрального процессора, который обеспечивает приведение сигналов к единицам измеряемых физических величин, архивирование данных в энергонезависимой памяти, вывод результатов измерений на дисплей регистраторов, выдачу команд модулям реле и аналогового выхода на формирование соответствующих типов сигналов.
Конструктивно регистраторы выполнены в щитовом исполнении. Лицевая панель регистраторов представляет собой жидкокристаллический экран с LED-подсветкой и сенсорным управлением. Кроме того, на лицевой панели регистраторов расположен USB-порт. К задней части регистраторов, располагающейся внутри щита, осуществляется подключение цепей питания, входных и выходных аналоговых и дискретных сигналов, электрической сигнализации, интерфейсов связи.
В состав регистраторов входят следующие узлы: модуль центрального процессора, блок питания, модуль интерфейса, набор модулей ввода-вывода, жидкокристаллический сенсорный экран.
Регистраторы позволяют измерять входные аналоговые сигналы следующих типов: силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянному току, температуры с помощью термопар и термопреобразователей сопротивления (подключённых по двух-, трёх- и четырёхпроводной схеме). Регистраторы имеют два класса точности А и B в зависимости от заказа.
Регистраторы выполняют приём входных логических сигналов (12 входов). Регистраторы обеспечивают:
-
1) назначение входному сигналу шкалы требуемой разрядности в единицах измеряемой физической величины; присвоение договорных значений при превышении установленных пороговых значений, неисправности датчика или линий связи; интегрирование и другую математическую и статистическую обработку результатов измерений;
-
2) коммутацию внешних электрических цепей с помощью электромагнитных или твердотельных реле;
-
3) обмен данными по интерфейсам RS485, Ethernet;
-
4) вывод на экран результатов измерений в виде: цифрового отсчёта, гистограмм, графиков (имитация самописца), имитации стрелочного указателя;
-
5) контроль пороговых значений входных сигналов и их комбинаций для сигнализации оператору, управления режимами работы регистраторов и замыкания внешних цепей;
-
6) архивирование результатов измерений в энергонезависимой памяти, а также запись в журнал событий состояний дискретных входов и выходов, превышение порогов и действия оператора;
-
7) просмотр архивов измерений и журналов на экране регистраторов, а также их копирование по цифровым интерфейсам связи или с помощью съёмного носителя типа USB-Flash;
-
8) формирование выходных аналоговых сигналов постоянного тока.
Регистраторы имеют исполнения, различающиеся следующими параметрами:
-
- диагональю и ориентацией экрана - 10,4'' горизонтальный и вертикальный, 12,1'' вертикальный и 15'' горизонтальный;
-
- количеством аналоговых входных каналов - 0; 4; 8; 12; 16; 20; 24; 28; 32; 36; 40;
-
- количеством аналоговых выходных каналов - 0; 4; 8; 12; 16;
-
- количеством и типом выходных реле - 0; 8; 16; 24; 32 электромеханических или твердотельных реле;
-
- количеством портов последовательного интерфейса - 1 или 3;
-
- напряжением питания - 220 В переменного тока или 24 В постоянного тока.
Пломбирование регистраторов выполняется при помощи пломбировочных наклеек.
Заводской номер в числовом формате наносится на табличку на задней части регистратора, в формуляр - шариковой ручкой или печатным способом.

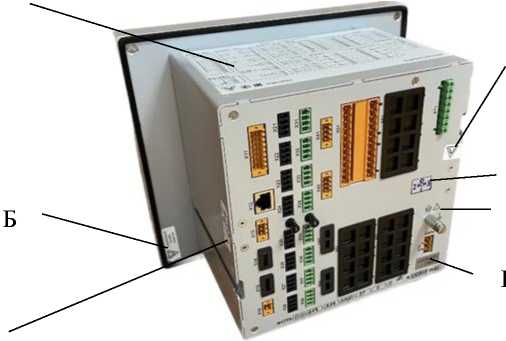

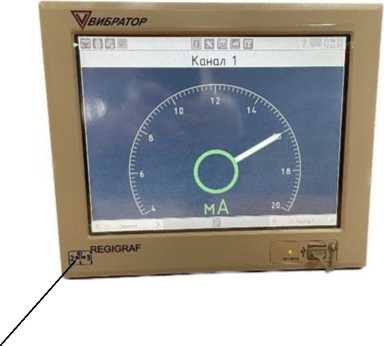

Общий вид регистраторов с указанием мест нанесения оттисков клейма поверителя и установки пломб представлен на рисунке 1.
А, Б
Рисунок 1 - Общий вид регистраторов, стрелками показаны места нанесения оттисков клейма поверителя (А), установки пломб (Б), заводского номера (В), знака утверждения типа (Г)
Б
А
Б
При положительных результатах поверки оттиск клейма поверителя наносится на лицевую панель регистраторов и дублируется на задней крышке.
Программное обеспечениеРегистраторы имеют программное обеспечение (далее - ПО), разработанное производителем специально для задач управления его работой. Программное обеспечение регистраторов состоит из следующих элементов.
-
1) унифицированное программное обеспечение модулей ввода-вывода;
-
2) программа центрального процессора для управления работой регистраторов, связи с модулями ввода-вывода, архивирования данных и связи с устройствами верхнего уровня;
-
3) программное обеспечение для установки на персональный компьютер (далее - ПК) для копирования и просмотра архива, удалённой настройки и просмотра показаний регистраторов.
Разделение программного обеспечения с целью выделения метрологически значимой части выполняется для ПО центрального процессора и ПО для установки на ПК, всё ПО модулей ввода-вывода является метрологически значимым.
Идентификационные данные ПО представлены в таблицах 1-3.
Таблица 1 - Идентификационные данные ПО модулей ввода-вывода
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Regigraf IO program |
|
Цифровой идентификатор ПО |
v. 2.1.2 |
|
Идентификационные данные (признаки) |
0x8EA3 (CRC16) |
Таблица 2 - Идентификационные данные ПО центрального процессора
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Regigraf Core program |
|
Цифровой идентификатор ПО |
v. 0.4.0 |
|
Идентификационные данные (признаки) |
0xC64DE3F9 (CRC32) |
Таблица 3 - Идентификационные данные ПО для установки на ПК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Regigraf PC program |
|
Цифровой идентификатор ПО |
v. 3.25 |
|
Идентификационные данные (признаки) |
0xB4D95A17 (CRC32) |
Уровень защиты ПО всех элементов от непреднамеренных и преднамеренных изменений по Р.50.2.077 - высокий.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики регистраторов приведены в таблицах 4-10.
Таблица 4 - Метрологические характеристики регистраторов при измерении входных сигналов силы постоянного тока
|
Диапазон входного сигнала, мА |
Дискретность, мА |
1ределы допускаемой приведенной погрешности у, %1) для к.т. | |
|
А |
В | ||
|
от 0 до +52) |
0,0001 |
±0,15 |
±0,3 |
|
от 0 до +202) |
0,0001 |
±0,1 |
±0,2 |
|
от +4 до +202) |
0,0001 |
±0,1 |
±0,2 |
|
от -5 до +5 |
0,0001 |
±0,15 |
±0,3 |
|
от -20 до +20 |
0,0001 |
±0,1 |
±0,2 |
| |||
Пределы допускаемой дополнительной погрешности измерений входных и выходных аналоговых сигналов, вызванной влиянием температуры окружающего воздуха на каждые 10 °С, составляют:
-
- в диапазоне рабочих температур: 0,5<)11
-
- в диапазоне предельных температур: ОП
1римечание - О1 - пределы основной погрешности измерений соответствующего диапазона входных (выходных) сигналов;
А, В - классы точности
Таблица 5 - Метрологические характеристики регистраторов при измерении входных сигналов напряжения постоянного тока
|
Диапазон входного сигнала, мВ |
Дискретность, мВ |
1ределы допускаемой приведенной погрешности у, %1) для к.т. | |
|
А |
В | ||
|
от -100 до +100 |
0,01 |
±0,1 |
±0,2 |
|
от -1000 до +1000 |
0,1 |
±0,1 |
±0,2 |
|
от -10000 до +100002) |
1 |
±0,1 |
±0,2 |
| |||
1ределы допускаемой дополнительной погрешности измерений входных и выходных аналоговых сигналов, вызванной влиянием температуры окружающего воздуха на каждые 10 °С, составляют:
-
- в диапазоне рабочих температур:0,5ЮП
-
- в диапазоне предельных температур: О1
Таблица 6 - Метрологические характеристики регистраторов при измерении входных сигналов электрического сопротивления постоянному току
|
Диапазон входного сигнала, Ом |
Дискретность, Ом |
Пределы допускаемой приведенной погрешности у, %1) для к.т. | |
|
А |
В | ||
|
от -100 до +100 |
0,01 |
±0,1 |
±0,2 |
|
от -1000 до +1000 |
0,1 |
±0,1 |
±0,2 |
|
от -10000 до +100002) |
1 |
±0,1 |
±0,2 |
| |||
Пределы допускаемой дополнительной погрешности измерений входных и выходных аналоговых сигналов, вызванной влиянием температуры окружающего воздуха на каждые 10 °С, составляют:
-
- в диапазоне рабочих температур: 0,5<)П;
-
- в диапазоне предельных температур: ОП.
Таблица 7 - Метрологические характеристики регистраторов при измерении сигналов термопар
(ТП) по ГОСТ Р 8.585-2001
|
Тип термопары по ГОСТ Р 8.585-2001 |
Диапазон измерений, °С |
Дискретность, °С |
Пределы допускаемой погрешности измерений ЭДС термопары, °С ), для к.т. | |
|
А |
В | |||
|
R |
от 0 до +400 |
0,1 |
±5 |
±10 |
|
от +400 до +1768 |
±2,5 |
±5 | ||
|
S |
от 0 до +400 |
0,1 |
±5 |
±10 |
|
от +400 до +1768 |
±2,5 |
±5 | ||
|
B |
от +500 до +1000 |
0,1 |
±6 |
±10 |
|
от +1000 до +1820 |
±3 |
±5 | ||
|
J |
от -210 до -50 |
0,01 |
±1,5 |
±3 |
|
от -50 до +1200 |
±1 |
±2 | ||
|
T |
от -210 до -100 |
0,01 |
±2 |
±4 |
|
от -100 до +400 |
±1 |
±2 | ||
|
E |
от -200 до 0 |
0,01 |
±1 |
±2 |
|
от 0 до +1000 |
±0,5 |
±1 | ||
|
K |
от -200 до 0 |
0,01 |
±1,5 |
±3 |
|
от 0 до +1372 |
±1 |
±2 | ||
|
N |
от -200 до -50 |
0,1 |
±2 |
±4 |
|
от -50 до +1300 |
±1 |
±2 | ||
|
A-1 |
от 0 до +2000 |
0,1 |
±2,5 |
±5 |
|
от +2000 до +2500 |
±4 |
±8 | ||
|
А-2 |
от 0 до +1800 |
0,1 |
±3 |
±6 |
|
А-3 |
от 0 до +1800 |
0,1 |
±3 |
±6 |
|
L |
от -200 до 0 |
0,01 |
±1 |
±2 |
|
от 0 до +800 |
±0,5 |
±1 | ||
|
Тип термопары по ГОСТ Р 8.585-2001 |
Диапазон измерений, °С |
Дискретность, °С |
Пределы допускаемой погрешности измерений ЭДС термопары, °С ), для к.т. | |
|
А |
В | |||
|
M |
от -200 до 0 |
0,01 |
±2 |
±4 |
|
от 0 до +100 |
±1 |
±2 | ||
|
*) Предел допускаемой основной погрешности измерений сигналов термопар принимается равным арифметической сумме пределов погрешности измерений ЭДС ТП и погрешности компенсации температуры холодного спая ТП (). В зависимости от способа компенсации равна:
| ||||
Таблица 8 - Метрологические характеристики регистраторов при измерении температуры с помощью термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009
|
Тип термопреобразователей сопротивления по ГОСТ 6651-2009 |
Номинальное сопротивление при 0 °С, Ом |
Температурный коэффициент а, °С-1 |
Диапазон измерений, °С |
Пределы допускаемой погрешности, °С, для к.т. | |
|
А |
В | ||||
|
Платиновый |
46 |
0,00391 |
от -50 до +250 |
±0,3 |
±0,6 |
|
от -200 до +650 |
±0,5 |
±1 | |||
|
50 |
0,00385 |
от -50 до +250 |
±0,3 |
±0,6 | |
|
от -200 до +850 |
±0,5 |
±1 | |||
|
0,00391 |
от -50 до +250 |
±0,3 |
±0,6 | ||
|
от -200 до +850 |
±0,5 |
±1 | |||
|
100 |
0,00385 |
от -50 до +250 |
±0,2 |
±0,4 | |
|
от -200 до +850 |
±0,3 |
±0,6 | |||
|
0,00391 |
от -50 до +250 |
±0,2 |
±0,4 | ||
|
от -200 до +850 |
±0,3 |
±0,6 | |||
|
500 |
0,00385 |
от -50 до +250 |
±0,3 |
±0,6 | |
|
от -200 до +850 |
±0,5 |
±1 | |||
|
0,00391 |
от -50 до +250 |
±0,3 |
±0,6 | ||
|
от -200 до +850 |
±0,5 |
±1 | |||
|
1000 |
0,00385 |
от -50 до +250 |
±0,2 |
±0,4 | |
|
от -200 до +850 |
±0,4 |
±0,5 | |||
|
0,00391 |
от -50 до +250 |
±0,2 |
±0,4 | ||
|
от -200 до +850 |
±0,4 |
±0,5 | |||
|
Медный |
50 |
0,00428 |
от -180 до +200 |
±0,3 |
±0,6 |
|
100 |
от -180 до +200 |
±0,2 |
±0,4 | ||
|
50 |
0,00426 |
от -180 до +200 |
±0,3 |
±1 | |
|
53 |
от -50 до +180 |
±0,3 |
±1 | ||
|
Тип термопреобразователей сопротивления по ГОСТ 6651-2009 |
Номинальное сопротивление при 0 °С, Ом |
Температурный коэффициент а, °С-1 |
Диапазон измерений, °С |
Пределы допускаемой погрешности, °С, для к.т. | |
|
А |
В | ||||
|
Никелевый |
100 |
0,00617 |
от -60 до +180 |
±0,2 |
±0,4 |
|
500 |
от -60 до +180 |
±0,2 |
±0,4 | ||
|
1000 |
от -60 до +180 |
±0,2 |
±0,4 | ||
|
Примечания:
| |||||
Таблица 9 - Метрологические характеристики регистраторов (прочие)
|
Наименование характеристики |
Значение |
|
Измерительный ток ТС, мА, не более:
|
0,42 0,21 |
|
Коэффициент подавления помех нормального вида, дБ, не менее |
60 |
|
Дискретность (ступень квантования) при воспроизведении аналогового выходного сигнала силы постоянного тока, мА |
0,002 |
|
Диапазон воспроизведения выходных аналоговых сигналов силы постоянного тока, мА |
от 0 до +20 от +4 до +20 0 до +5 |
|
Пределы допускаемой основной приведённой погрешности воспроизведения выходных аналоговых сигналов, % от диапазона сигнала:
|
±0,2 ±0,5 |
|
Время реакции, определяемое по срабатыванию устройства коммутации внешних цепей или установлению аналогового выходного сигнала, с, не более |
0,5 |
|
Пределы допускаемой основной погрешности срабатывания устройств для коммутации внешних цепей |
ОП |
|
Ход внутренних часов регистраторов, с/сутки |
±0,5 |
|
Пределы допускаемой дополнительной погрешности измерений входных и выходных аналоговых сигналов, вызванной влиянием температуры окружающего воздуха на каждые 10 °С
|
0,5<)11 ОП |
|
Примечание: ОП - пределы основной погрешности измерений соответствующего диапазона входных (выходных) сигналов | |
Выполнение регистратором математических операций над значениями одного или нескольких каналов не вносит дополнительную погрешность в результат измерений.
Регистраторы должны обеспечивать непрерывную работу круглосуточно.
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
30 |
|
Период опроса входов (выходов), с |
0,1 |
|
Параметры электропитания регистраторов а) исполнение для питания от сети переменного тока
б) исполнение для питания от источника постоянного тока
|
от 180 до 255 от 45 до 55 от 18 до 36 |
|
Мощность, потребляемая регистраторами от источника питания, В •А, не более |
70 |
|
Габаритные размеры регистраторов в зависимости от исполнения, мм, (ШиринахВысотахГлубина):
|
270х220х190 250x330x190 360x300x190 220x280x190 |
|
Масса регистраторов, кг, не более |
6 |
|
Степень защиты от воздействий твёрдых тел и воды по ГОСТ 14254- 2015:
|
IP54 IP20 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106,7 |
|
Рабочие условия измерений:
|
от -10 до +55 98 от 84 до 106,7 |
|
Диапазон предельных рабочих температур, °С |
от -10 до +70 |
|
Средняя наработка на отказ, часов |
100 000 |
|
Средний срок службы, лет |
12 |
наносится на заднюю крышку регистраторов методом сеткографии и типографским способом на титульные листы руководства по эксплуатации и формуляра.
Комплектность средства измеренийТаблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Регистратор электронный многоканальный Ф1772 |
- |
1 шт.Х) |
|
Комплект внешних делителей |
Ф1772ВД |
1 комплект^ |
|
Комплект ответных частей разъёмов |
- |
1 комплект2 |
|
Комплект элементов для крепления в щите |
- |
1 комплект |
|
USB -накопитель |
- |
1 шт. |
|
Наименование |
Обозначение |
Количество |
|
Внешнее ПО для ПК Regigraf PC_program и на CD |
05755097.00018-01-34-01 РО2 |
1 шт. |
|
Руководство оператора и на CD |
05755097.00017-01-34-01 РО |
1 шт. |
|
Формуляр |
ВРМЦ.421453.001 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Руководство по эксплуатации |
ВРМЦ.421453.001 РЭ |
1 экз. |
| ||
приведены в разделе 4 «Описание прибора и принципов его работы» и разделе 5 «Подготовка прибора к работе» документа ВРМЦ.421453.001 РЭ «Регистратор электронный многоканальный Ф1772. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
ВРМЦ.421453.001 ТУ Регистратор электронный многоканальный Ф1772. Технические условия
ИзготовительАкционерное общество «Приборостроительный завод «ВИБРАТОР»
(АО «ВИБРАТОР»)
ИНН 7813028750
Адрес: 194292, г. Санкт- Петербург, 2-й Верхний пер., д.5 лит. А
Телефон (факс): (812) 622-04-82
Е-mail: zavod@vibrator.spb.ru
Web-сайт: www.vbrspb.ru
Испытательный центрОбщество с ограниченной ответственностью «Испытательный центр разработок вобласти метрологии»
Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, этаж 2, помещ. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений вцелях утверждения типа № RA.RU.311390 от 18.11.2015 г.
В части вносимых изменений
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»
(ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20 Телефон/факс: (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-site: www.penzacsm.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.311197
