№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

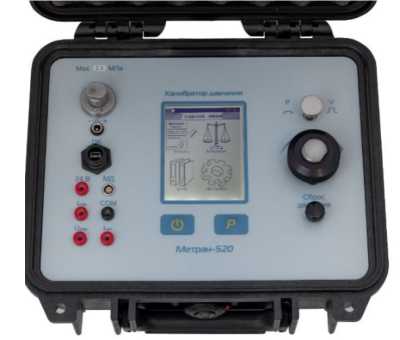

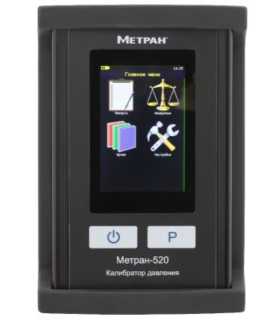

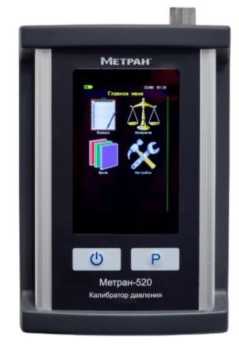

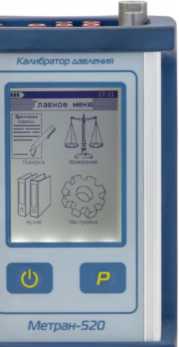

Калибраторы давления

Метран-520

Модификац ия TFT Зав. № 7770161, 7770173

54880-13

16.0101.000.00 МИ, 16.0101.000.00 МИ с изменением

№ 1

МП-04-2025

20

Общество с ограниченно й ответственно стью

«Комплексн ые метрологиче ские системы» (ООО «КМС»),

г. Челябинск

21.07.

2025

Акционерное общество

«Промышлен ная группа «Метран» (АО «ПГ «Метран») г. Челябинск

ФБУ

«Челябински й ЦСМ»,

г. Челябинск

2.

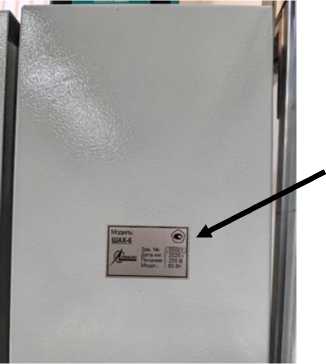

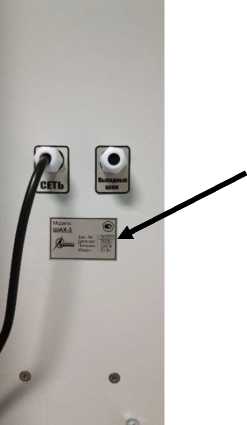

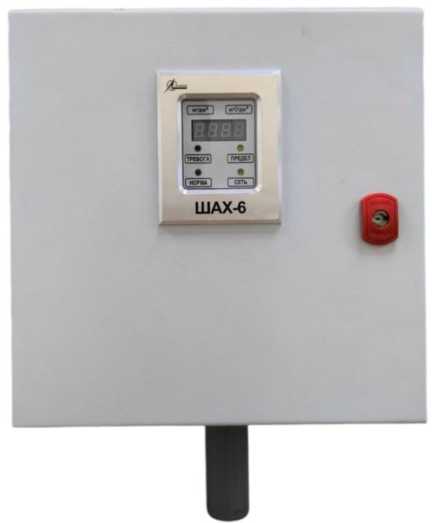

Анализаторы воды автоматические поточные

ШАХ

Модификац

ия ШАХ-6, сер. №№ 00001, Л0001

87960-23

Общество с ограниченной ответственность ю «ЛЮМЭКС-АвтоХимКонтро ль» (ООО

«ЛЮМЭКС-АвтоХимКонтро ль»), г. Санкт-Петербург

МП 52-241

2022

МП 52-2412022 с изменением

№ 1

25.07.

2025

Общество с ограниченно й ответственно

стью «ЛЮМЭКС»

(ООО

«ЛЮМЭКС» ), г. Санкт-Петербург

УНИИМ -филиал ФГУП «ВНИИМ им. Д.И.

Менделеева» , г.

Екатеринбур г

3.

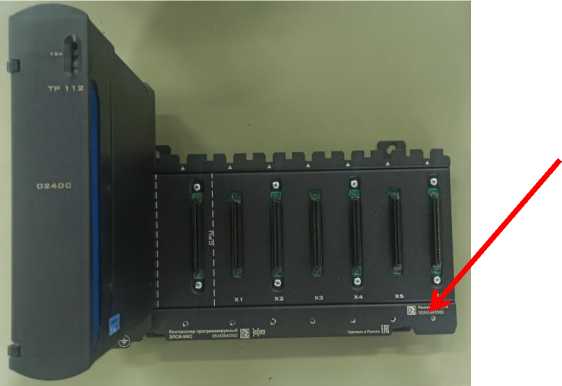

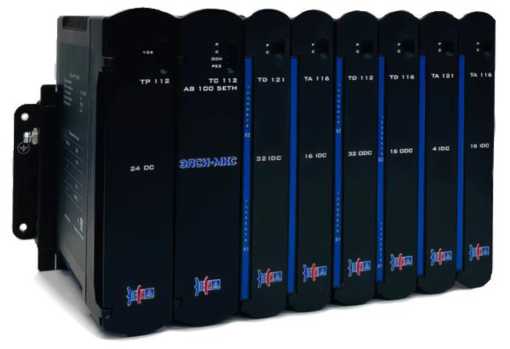

Контроллеры программируем ые

ЭЛСИ-МКС

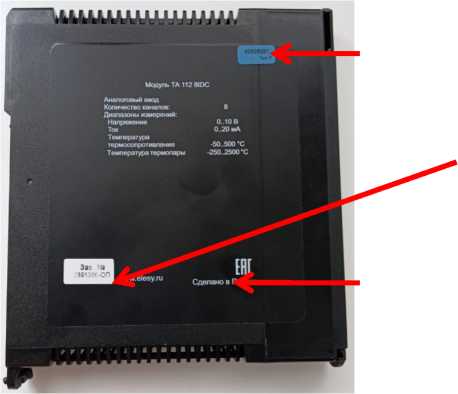

Модуль TA

112 8IDC зав. №

0825350451

94149-24

Общество с ограниченной ответственность ю «Завод

МП-

552.310556

2024

МП-

552.310556

2024 с

13.10.

2025

Общество с ограниченно й ответственно

ЗападноСибирский филиал ФГУП

3; Модуль

TA 112

16IDC зав. № 0825350464

7; Модуль

TA 113 8I

8O DC зав. № 0925355575

9; Модуль

TA 114 8O DC зав. № 0825352929

2; Модуль

TA 115

24IDC зав. № 0725349744

8; Модуль

TA 116

8IDC зав. № 0825353362

3; Модуль

TA 116

16IDC зав. № 0825350564

4; Модуль

TA 117

4IDC зав. № 0825353190

8; Модуль

TA 117

8IDC зав. № 0825351364

2; Модуль

TA 121

2IDC зав. № 0825353037

9; Модуль

приборов и средств автоматизации «ЭлеСи» (ООО «Завод ПСА «ЭлеСи»), г. Томск

изменением № 1

стью «Завод приборов и средств автоматизаци и «ЭлеСи» (ООО «Завод ПСА «ЭлеСи»), г. Томск

«ВНИИФТР

И», г. Новосибирск

TA 121

4IDC зав. № 0225332906 9; Модуль ТС 112 А8 100 5ЕТН зав. № 0225331795 7; Модуль питания ТР 112 024DC зав. № 0925353859 6

4.

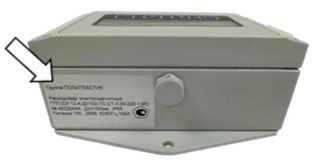

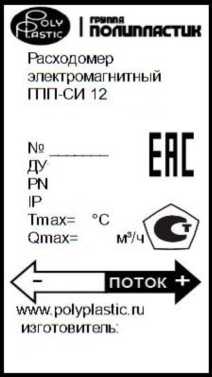

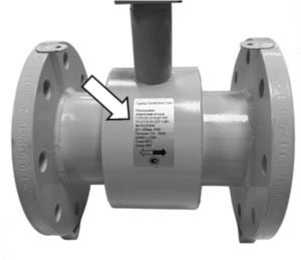

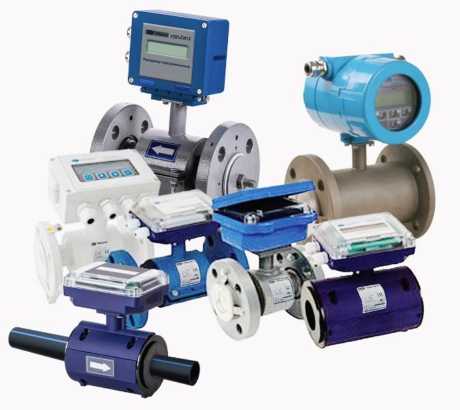

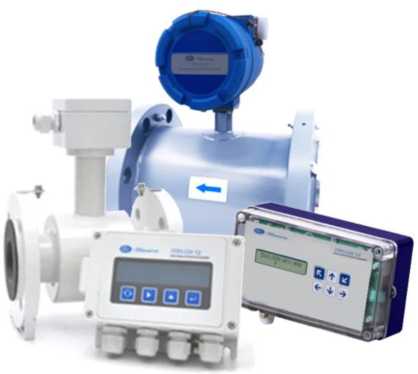

Расходомеры электромагнитн ые

ГПП-СИ 12

ГПП-СИ-12-С-50-П-

СТ-К-00-

24-1-МС-

25-0-Ф зав. №2409379,

ГПП-СИ-12-С-150-Т-

СТ-К-00-

24-1-МС-

25-0-Ф зав. № 2409380,

ГПП-СИ-12-С-250-Т-

СТ-К-00-

24-1-МС-

25-0-Ф зав. № 2409381,

ГПП-СИ-

12-С-50-Т-

СТ-Р-00-220-1-МС-16-0-Ф зав. № 4023049

1, ГПП-СИ-12-С-50-П-

СТ-К-00-

• 24- 1-МС-

• 25- 0-С зав. № 2409376,

91644-24

Общество с ограниченной ответственность ю «Группа

ПОЛИПЛАСТИ

К» (ООО «Группа ПОЛИПЛАСТИ К»), г. Москва

МП 208-0592023

РТ-МП-1013-

208-2025

Общество с ограниченно й ответственно стью «Группа

ПОЛИПЛАС

ТИК» (ООО «Группа ПОЛИПЛАС ТИК»), г. Москва

12.11.

2025

Общество с ограниченно й ответственно стью «Группа

ПОЛИПЛАС

ТИК» (ООО «Группа ПОЛИПЛАС ТИК»), г. Москва

ФБУ «НИЦ ПМ -

Ростест», г. Москва

ГПП-СИ-

12-А-32-П-

СТ-К-00-

• 24- 1-МС-

• 25- 0-С зав. № 2409377,

ГПП-СИ-

12-А-32-Т-

СТ-К-00-

24-1-МС-

25-0-Ф зав. № 2409378,

ГПП-СИ-

12-А-50-Т-

СТ-К-00-220-1-МС-16-0-Ф зав. № 4023051

4

5.

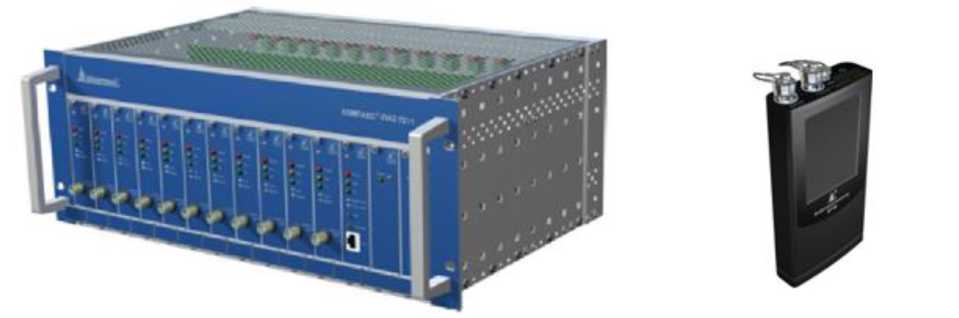

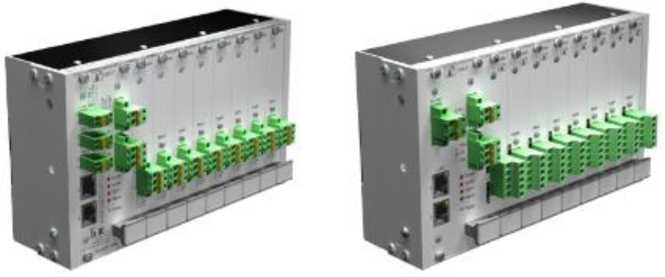

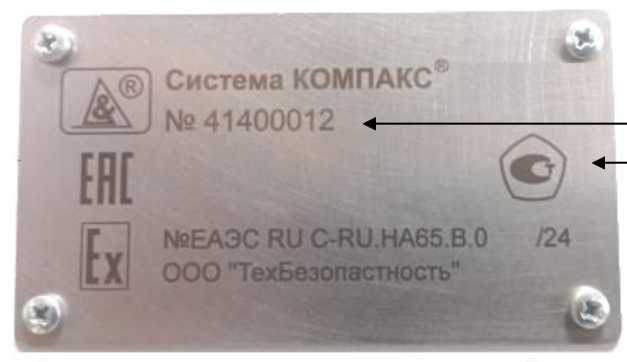

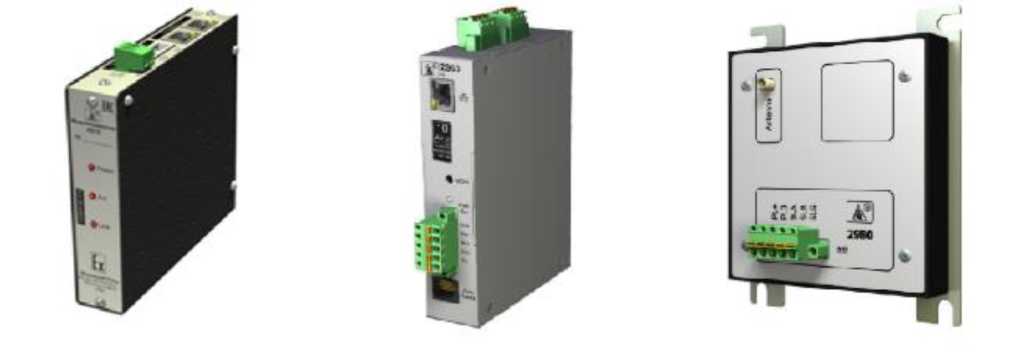

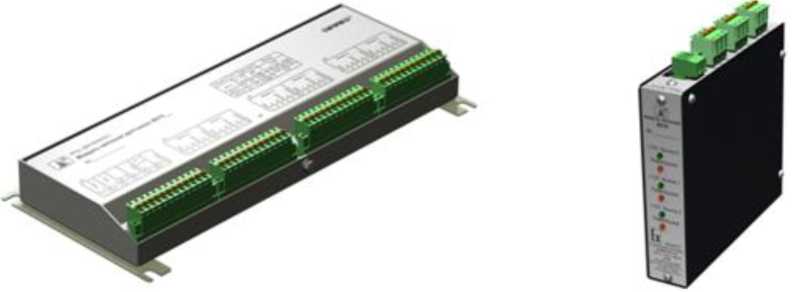

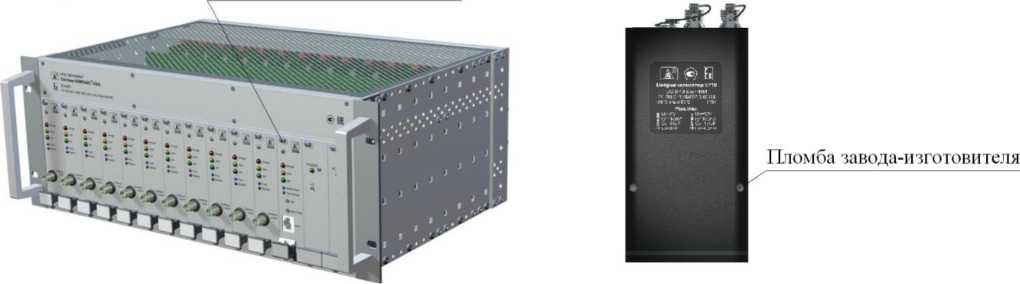

Системы

КОМПАКС®

51420001,

51420002,

51420003

68197-17

МП 5.2-02102022

МП 5.7-03982025

19.08.

2025

Общество с ограниченно й ответственно стью НПЦ «Динамика» - Научно-производстве нный центр «Диагностик а, надежность машин и комплексная автоматизаци я» (ООО НПЦ «Динамика») , г. Омск

ФБУ «Омский

ЦСМ»,

г. Омск

Наименование характеристики

Значение для платформы

CORNET®

CORNET®-EXPRESS

CORNET®-2

Максимальное количество измерительных каналов:

• - широкополосных

• - из них синхронно

• - цифровых

80

(на линию)

1 (64 на систему)

320

8

(на модуль)

32

128 (на сегмент) 8 (2 на модуль 8 на систему)

512

Полоса пропускания широкополосного канала, кГц, не менее

20

12,6

14

Интерфейс

Ethernet

10/100BASE-TX

Ethernet

10/100BASE-TX

Ethernet

10/100BASE-TX (взрывозащищенный)

Протяженность линии модулей/сегмента, м, не более

500

100*

750

Протяженность линии датчика, м , не более

500

500

500

Взрывозащищенное исполнение

0Ex ia IIC,

1Ex db IIB+H2

—

0Ex ia IIC

Порядок регистрации сигналов

последовательнопараллельный

последовательнопараллельный

последовательнопараллельный (распределенная обработка сигналов)

Целевое назначение

стационарные распределительные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств

бортовые системы мониторинга в реальном времени моторвагонного подвижного состава

стационарные, бортовые и мобильные распределительные системы диагностики и мониторинга в реальном времени динамического оборудования опасных

производств

Наименование характеристики

Значение для платформы

КОМПАКС®-Р

КОМПАКС®-ПАЗ

Виброанализатор

8710

Максимальное количество измерительных каналов:

• - широкополосных

• - из них синхронно

• - цифровых

64

(на оптический сегмент)

64

64

11

11

2

(1 - виброускорение,

1 - частоты вращения)

2

1 (температуры)

Полоса пропускания широкополосного канала, кГц, не менее

280

30

20

Интерфейс

Ethernet 10/100BASE-TX (взрывозащищенный) и WiFi

(IEEE 802/11 b/g/n)

Ethernet

10/100BASE-TX

WiFi

(IEEE 802/11 b/g/n) и USB 2.0

Протяженность линии модулей/сегмента, м, не более

2000**

Протяженность линии датчика, м , не более

100

300

1,92

Взрывозащищенное исполнение

0Ex ia IIC,

1Ex ib IIC, 1Ex db IIB+H2

0Ex ia IIC,

1Ex ia IIC

0Ex ia IIC,

1Ex ia IIC

Порядок регистрации сигналов

параллельный

параллельный

последовательнопараллельный

Целевое назначение

многоканальные, параллельные системы диагностики и мониторинга в реальном времени динамического и статического оборудования опасных производств

системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств на базе систем противоаварийной защиты

персональные системы диагностики и мониторинга динамического оборудования опасных производств

* Определяется интерфейсом Ethernet 10/100 применения коммутаторов Ethernet.

** Определяется интерфейсом Fast Ethernet 10 волокна, может быть увеличена за счет применения с

BASE-TX, может быть увеличена за счет 0BASE-FX и применением многомодового оответствующих медиаконвертеров.

Наименование характеристики

Значение для платформы

CORNET®-WL

Максимальное количество измерительных каналов:

• - широкополосных

• - из них синхронно

• - цифровых

128 (на сегмент)

32 (на контроллер беспроводной сети)

128

Полоса пропускания широкополосного канала, кГц, не менее

25

Интерфейс

Ethernet 10/100BASE-TX,

WiFi (IEEE 802/11 b/g/n), RS-485, Радиоканал - диапазон 868 МГц

Протяженность линии модулей/сегмента, м, не более

700

Протяженность линии датчика, м , не более

20***

Взрывозащищенное исполнение

0Ex ia IIC,

1Ex ia IIC

Порядок регистрации сигналов

параллельный

Целевое назначение

стационарные, бортовые и мобильные распределительные, беспроводные системы диагностики и мониторинга в реальном времени динамического оборудования опасных производств

*** Радиус действия беспроводной сети.

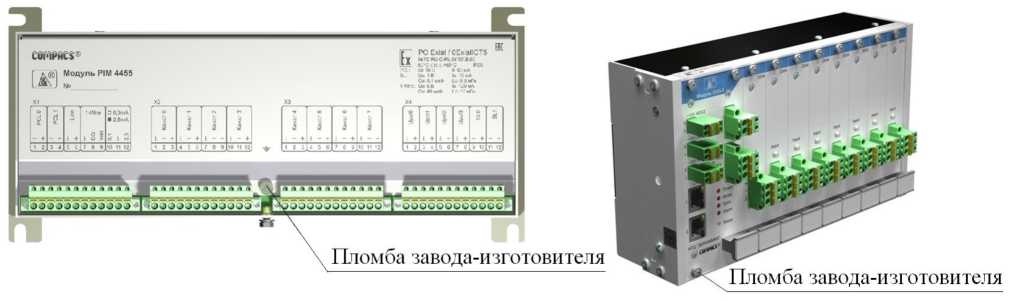

Идентификационные данные (признаки)

Значение для

модуля

PIM 4455

модуля

PIM 4443

модуля

PIM 4440.3

Идентификационное наименование ПО

4455.hex

4453.hex

4440.hex

Номер версии (идентификационный номер)

ПО

не ниже 16

не ниже 1

не ниже 1

Цифровой идентификатор ПО

недоступен

недоступен

недоступен

Идентификационные данные (признаки)

Значение для

модуля

3333.1

модуля

3333.2

блока

ПАЗ

Идентификационное наименование ПО

Img3333 1


Номер версии (идентификационный номер)

ПО

не ниже 224

не ниже 1.0

Цифровой идентификатор ПО

недоступен

недоступен

Идентификационные данные (признаки)

Значение для

виброанализатора

8710

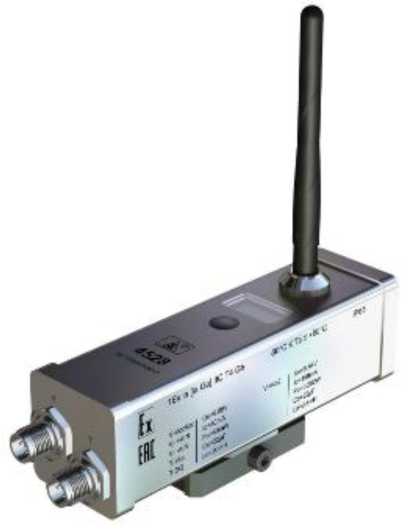

модуля беспроводной связи 4528

Идентификационное наименование ПО

8710.hex

4528.hex

Номер версии (идентификационный номер)

ПО

не ниже 2.0

не ниже 1.0

Цифровой идентификатор ПО

недоступен

недоступен

Идентификационные данные (признаки)

Значение для

ПО КОМПАКС®

Идентификационное наименование ПО

КОМПАКС® 6

КОМПАКС® 7

Номер версии ПО (идентификационный номер)

не ниже 10.2

не ниже 2.0.1

Цифровой идентификатор ПО

недоступен

Наименование характеристики

Значение

Диапазон измерений СКЗ виброускорения, м/с²

от 1 до 100

Диапазон измерений СКЗ виброскорости, мм/с*

от 1 до 100

Диапазон измерений СКЗ виброперемещения, мкм*

от 4 до 1000

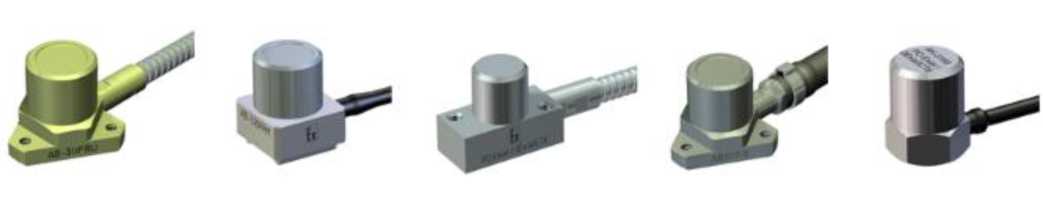

Диапазон рабочих частот при измерении СКЗ виброускорения, Гц:

- AB-311FR, AB-311FRC), 5136, 5150

от 2 до 3000

- 5160

от 5 до 3000

- 5131, 5134

от 2 до 10000

- AB-311FRU, AB-311FR, AB-317-5, AB-320FRM, AB-321FK,

АВ-330, 5129, 5134, 5150

от 10 до 3000

- AK-3165, 5128

от 10 до 10000

Наименование характеристики

Значение

Диапазон рабочих частот при измерении СКЗ виброскорости, Гц

от 10 до 1000

Диапазон рабочих частот при измерении СКЗ виброперемещения, Гц

от 10 до 200

Пределы допускаемой основной относительной погрешности в рабочем диапазоне значений (на базовой частоте) при измерении, %:

• - СКЗ виброускорения (159,2 Гц)

• - СКЗ виброскорости (159,2 Гц)

• - СКЗ виброперемещения (40 Гц)

±2,5

±3,5

±4,0

Пределы допускаемой относительной погрешности в рабочем диапазоне частот при измерении, %:

• - СКЗ виброускорения

• - СКЗ виброскорости

• - СКЗ виброперемещения

±3,5

±4,0

±4,5

Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости, СКЗ виброперемещения от изменения температуры окружающего воздуха в диапазоне рабочих температур, на каждый 1 °С, %

±0,1

Условия эксплуатации:

• - температура окружающего воздуха, °С:

- 5160

• - AB-311FR, AB-311FRO, AB-311FRU, АВ317-5, AB-321FK, AK-3165

• - АВ-330

• - 5131, 5134, 5150

• - AB-320FRM, 5128, 5129, 5136

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -60 до +250

от -60 до +80 от -60 до +50 от -50 до +80

от -20 до +50

98

от 84 до 107

* Измеряемые значения СКЗ виброскорости V, мм/с, и СКЗ виброперемещения S, мкм, вычисляются по формулам:

V = — • 10³, 5 = — • 10³ = —^- • 10⁶,

2nf       ’      2nf           (2я/')²

где а - измеренное значение СКЗ виброускорения, м/с²; f - частота колебаний, Гц.

Наименование характеристики

Значение

Диапазон измерений размаха относительного виброперемещения*, мкм, при начальном зазоре 2100 мкм для 5007

и 1800 мкм для 5007 (с преобразователем 4529) и 5007.2

от 50 до 1400

Диапазон рабочих частот при измерении относительного виброперемещения, Гц

от 5 до 2000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений размаха относительного виброперемещения, %

± 5,0

Неравномерность амплитудно-частотной характеристики при измерении относительного виброперемещения в рабочем диапазоне частот, %, не более

± 5,0

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

- 5007

от -50 до +120

- 5007.2

от -50 до +80

- относительная влажность при температуре +35 °С, %, не более

98

- атмосферное давление, кПа

от 84 до 107

Пределы допускаемой дополнительной погрешности измерений относительного виброперемещения и расстояния до контролируемой поверхности от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

* Измеряемые значения размаха относительного виброперемещения S2a, мкм,

вычисляются по формуле:

где а - измеренное значение СКЗ виброускорения, м/с²; f - частота колебаний, Гц.

Наименование характеристики

Значение

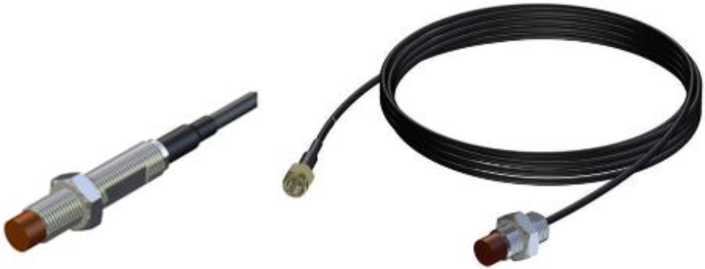

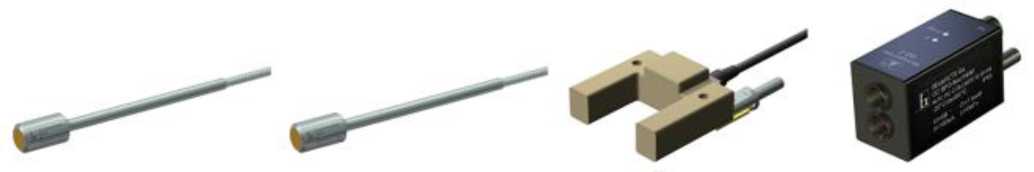

Диапазон измерений расстояния до контролируемой поверхности, мкм:

- 5007

от 1400 до 2800

- 5007.2, 5007 (с преобразователем 4529)

от 800 до 2800

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений расстояния до контролируемой поверхности, %

± 5,0

Пределы допускаемой дополнительной погрешности измерений относительного виброперемещения и расстояния до контролируемой поверхности от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

Условия эксплуатации:

- температура окружающего воздуха, °С

- 5007

от -50 до +120

- 5007.2

от -50 до +80

- относительная влажность при температуре +35 °С, %, не более

98

- атмосферное давление, кПа

от 84 до 107

Наименование характеристики

Значение

НСХ подключаемых термопар по ГОСТ Р 8.585-2001

ТХК (L)

Диапазон измерений, °С

от -50 до +800

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С

± 1,0

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

0,5

Наименование характеристики

Значение

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более атмосферное давление, кПа

от -50 до +60

98

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений силы постоянного тока: - 5304, А

от -600 до +600

- 4402, 4402.1, мА

от 4 до 20

Диапазон измерений СКЗ силы переменного тока частотой 50 Гц, А: - ТПТ-1-1А/0.1 V

от 0 до 1

- ТПТ-1-5А/0.1 V

от 0 до 5

- 5304

от 0 до 600

- 5307

от 0 до 300

- 5308

от 0 до 50

- ХН-32-100А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 100

- ХН-32-150А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 150

- ХН-32-200А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 200

- ХН-32-250А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 250

- ХН-32-300А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 300

- ХН-32-400А/5А совместно с ТПТ-1-5А/0.1 V

от 0 до 400

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, %

± 1,00

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений СКЗ силы переменного тока частотой 50 Гц, %

± 1,0

Пределы допускаемой дополнительной погрешности измерений силы постоянного тока от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности:

- 5304

1,0

- 4402, 4402.1

0,5

Пределы допускаемой дополнительной погрешности измерений СКЗ силы переменного тока частотой 50 Гц от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

1,0

Условия эксплуатации:

- температура окружающего воздуха, °С:

- ТПТ-1-А/0.1 V; ТПТ-1-5А/0.1 V; 4402; 4402.1; 5307; 5308; ХН-32-100А/5А; ХН-32-150А/5А; ХН-32-200А/5А; ХН-32-250А/5А; ХН-32-300А/5А; ХН-32-400А/5А

от -50 до +60

- 5304

от 0 до +60

- относительная влажность при температуре +35 °С, %, не более

98

атмосферное давление, кПа

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа:

- 412 ДИ-0,1

от 0 до 0,1

- 412 ДИ-0,6

от 0 до 0,6

- 412 ДИ-1,6

от 0 до 1,6

- 412 ДИ-2,5

от 0 до 2,5

- 412 ДИ-4,0

от 0 до 4,0

- 412 ДИ-6,0

от 0 до 6,0

- 412 ДИ-10

от 0 до 10,0

- 412 ДИ-16

от 0 до 16,0

- 5402

от 0 до 0,1 от 0 до 0,6 от 0 до 1 от 0 до 2,5 от 0 до 6 от 0 до 16 от 0 до 25

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений избыточного давления, %

± 0,5

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

2,0

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +80

- относительная влажность при температуре +35 °С, %, не более

98

- атмосферное давление, кПа

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений частоты вращения, Гц:

• - ТДИ-1, 5605, 5607

• - ФД-2

• - 5007, 5007.2

• - 5007 (с модулем беспроводной связи 4528)

от 4 до 467 от 0,1 до 200 от 0,1 до 5000 от 1,6 до 5000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений частоты вращения, %

± 0,2

Пределы допускаемой дополнительной погрешности измерений частоты вращения от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

0,5

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - 5007

• - ТДИ-1, 5605, 5607, ФД-2, 5007.2

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -50 до +120 от -50 до +80

98

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений частоты следования импульсов, Гц: - модуль беспроводной связи 4528

от 1,6 до 10000

- прочие измерительные модули

от 0,1 до 10000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений частоты следования импульсов, %

± 0,2

Пределы допускаемой дополнительной погрешности измерений частоты следования импульсов от изменения температуры окружающей среды во всем диапазоне рабочих температур, в долях пределов основной погрешности

0,5

Условия эксплуатации:

- температура окружающего воздуха, °С

от -50 до +80

- относительная влажность при температуре +35 °С, %, не более

98

- атмосферное давление, кПа

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, мВ

от -1000 до +1000

Диапазон измерений СКЗ напряжения переменного тока, мВ

от 0 до 1000

Диапазон частот напряжения переменного тока, Гц

от 2 до 20000

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, %

± 0,15

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений СКЗ напряжения переменного тока, %:

• - в диапазоне частот от 2 до 5 Гц включ.

• - в диапазоне частот св. 5 до 10000 Гц включ.

• - в диапазоне частот св. 10000 до 20000 Гц включ.

не нормируются ± 0,5

не нормируются

Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока и СКЗ напряжения переменного тока от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более атмосферное давление, кПа

от -50 до +60

98

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений линейного перемещения, мм

от 0 до 300

Пределы допускаемой основной приведенной (к верхнему пределу диапазона измерений) погрешности измерений линейного перемещения, %

± 5,0

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

1,0

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -50 до +80

98

от 84 до 107

Наименование характеристики

Значение

Динамический диапазон измерений СКЗ амплитуды напряжения, дБ, не менее

95

Динамический диапазон измерений амплитуды напряжения, дБ, не менее

86

Динамический диапазон измерений энергии сигнала, дБ, не менее

120

СКЗ амплитуды напряжения собственных шумов, приведенное ко входу, мкВ, не более

13

Диапазон рабочих частот, кГц

от 60 до 120

Пределы допускаемой основной относительной погрешности измерений СКЗ амплитуды напряжения, дБ

± 1

Пределы допускаемой основной относительной погрешности измерений амплитуды напряжения, дБ

± 2

Пределы допускаемой основной относительной погрешности измерений энергии сигнала, дБ

± 2

Неравномерность амплитудно-частотной характеристики при измерении СКЗ амплитуды напряжения в рабочем диапазоне частот, дБ, не более

± 3

Ослабление сигнала за пределами рабочего диапазона частот, дБ на октаву, не менее

30

Максимальная скорость обработки импульсов в одноканальном режиме, с^-1, не менее

10000

Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп.

± 1

Диапазон измерений длительности импульса, мкс

от 50 до 500000

Пределы допускаемой относительной погрешности измерений длительности импульса, мкс

± 10

Пределы допускаемой дополнительной погрешности измерений СКЗ амплитуды напряжения от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

0,5

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

• - атмосферное давление, кПа

от -50 до +80

98

от 84 до 107

Наименование характеристики

Значение

Диапазон измерений силы переменного тока, мА

от 1 до 100

Пределы допускаемой основной относительной погрешности измерений силы переменного тока, %

± 10

Частота повторения импульсов, Гц, не более

10000

Пределы допускаемой основной относительной погрешности измерений частоты повторения импульсов, %

± 2

Пределы допускаемой дополнительной погрешности измерений силы переменного тока и частоты повторения импульсов от изменения температуры окружающего воздуха во всем диапазоне рабочих температур, в долях пределов допускаемой основной погрешности

0,5

Условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность при температуре +35 °С, %, не более

атмосферное давление, кПа

от -50 до +60

98

от 84 до 107

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение питания переменного тока, В

• - частота переменного тока, Гц

(230±23)

(50,0±0,5)

Потребляемая мощность, В^А, не более*:

• - платформа CORNET^®

• - платформа CORNET^®-EXPRESS

• - платформа CORNET^®-2

• - платформа CORNET^®-WL

• - платформа КОМПАКС^®-Р

• - платформа КОМПАКС®-ПАЗ

200+Ш-11+ nr50

174 200+n₃-7 2,4+ щ-2,4 200+ n₅^60

100

Нормальные условия измерений:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %

• - атмосферное давление, кПа (мм рт. ст.)

от +15 до +25

от 30 до 80 от 70,0 до 106,7 (от 525 до 800)

* где n1 - количество модулей GDM, n2 - количество модулей ГР 3239, n3   -   количество

контроллеров полевой сети 2979, n4 - количество контроллеров беспроводной сети 2980, n5 -количество блоков питания 3671.

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

100000

Наименование составной части системы

Габаритные размеры, мм, не более

Масса, кг, не более

ВИП AB-311FRU, ВИП AB-311FRO

045x33

0,38

ВИП AB-320FRM

29х30х36

0,40

Наименование составной части системы

Габаритные размеры, мм, не более

Масса, кг, не более

ВИП AB-321FR

45x22x30

0,38

ВИП AB-330

34х34х36

0,40

ВИП AB-311FR

022x44

0,06

ВИП АК-3165

014x19

0,03

ВИП АВ-317-5

045x33

0,40

Датчик вибрации 5128

022x31

0,04

Датчик вибрации 5129

022x32

0,04

Датчик вибрации 5131

022x38

0,07

Датчик вибрации 5134

022x46

0,07

Датчик вибрации 5136

032x37

0,05

Датчик вибрации 5150

022x44

0,06

Датчик вибрации 5160

040x35

0,45

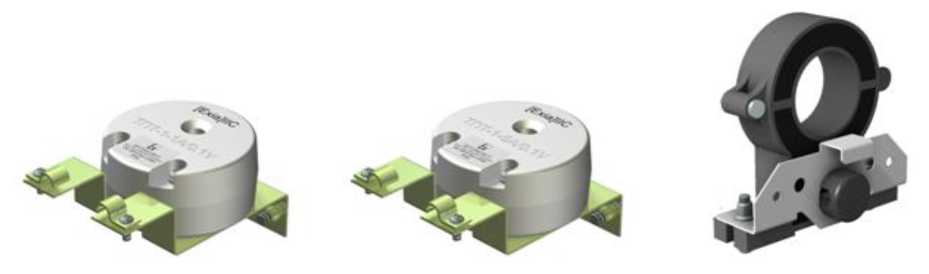

Трансформаторный преобразователь тока

ТПТ-1-1А/0.1 V, ТПТ-1-5А/0.1 V

060x28

0,10

Трансформатор тока разъемный ХН-32

90х110х52

0,60

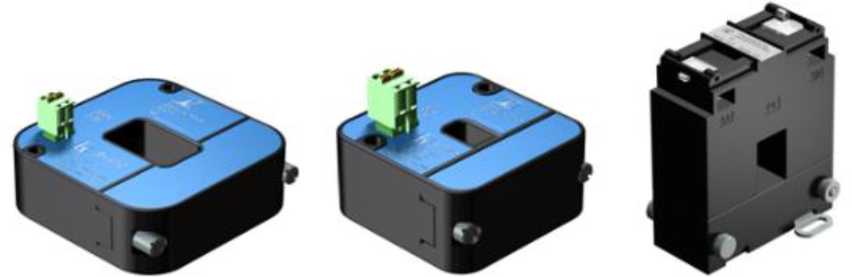

Датчик тока 5304

100х100х44

0,30

Датчик тока 5307

95х100х48

0,50

Датчик тока 5308

63х70х48

0,30

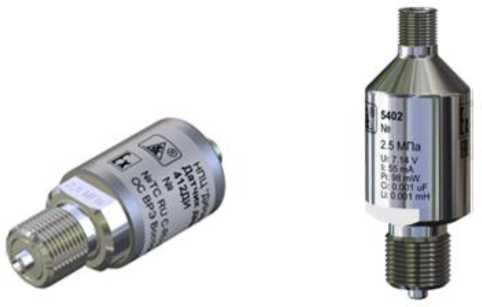

Датчик давления 412 ДИ

032x80

0,15

Датчик давления 5402

032x87

0,20

Фотодатчик ФД-2

34x42x100

0,20

Таходатчик индукционный ТДИ-1

030x240

0,50

Датчик оборотов 5605

78х39х123

0,25

Датчик оборотов 5607

030x240

0,50

Датчик перемещения 5007

017x209

0,21

Датчик перемещения 5007.2

010x24

0,04

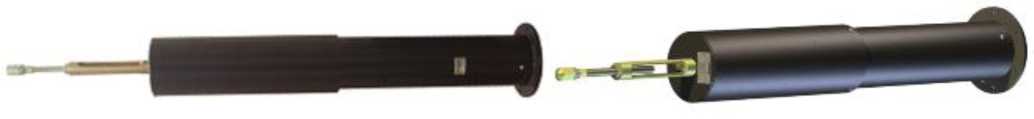

Датчик «КОКОС»

0150х1013

15,6

Датчик перемещения 5002

0150х1013

15,6

Датчик АЭ 5703

35х42х31,3

0,07

Имитатор датчика АЭ 8113

35х43х39

0,10

Датчик 5705

107х62х59

0,58

Датчик 5902

176х199х49

0,60

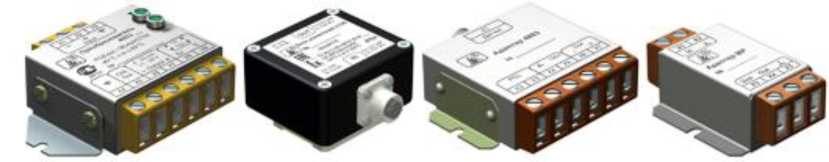

Адаптер MP

56x85x30

0,12

Адаптер 4803

64х76х51

0,20

Адаптер ДПС 4205

28х64х32

0,10

Блок усилителей 4108

60х84х41

0,20

Преобразователь 4503

117х86х36

0,30

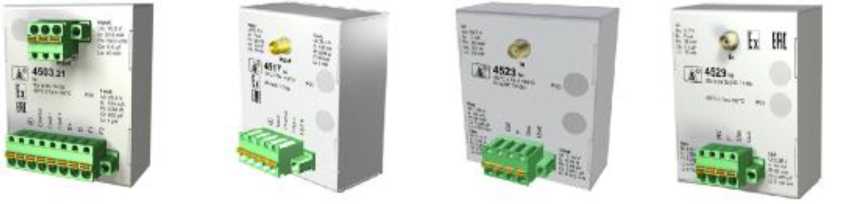

Преобразователь 4503.21

62х78х59

0,30

Преобразователь 4517

62х78х59

0,20

Преобразователь 4523

62х78х55

0,30

Преобразователь 4529

62х78х59

0,20

Модуль 3333.1

232х137х83

1,70

Модуль 3333.2

232х137х85

1,40

Наименование составной части системы

Габаритные размеры, мм, не более

Масса, кг, не более

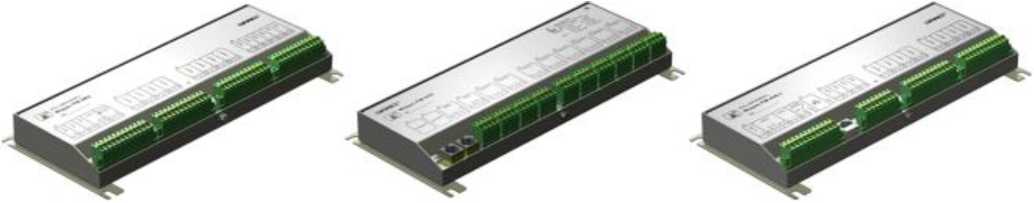

Модуль PIM 4440.3

309x140x39

1,50

Модуль PIM 4443

309х140х39

0,90

Модуль PIM 4455

309х140х39

1,70

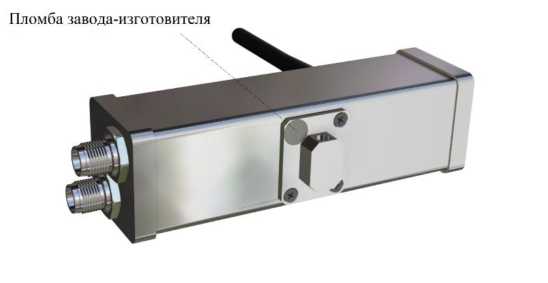

Модуль беспроводной связи 4528

161х43х161

0,80

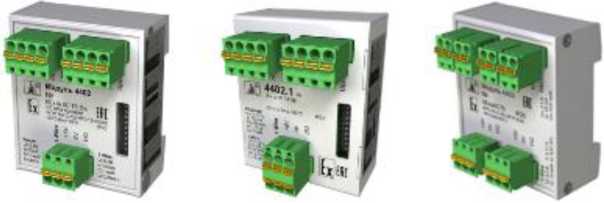

Модуль 4402

64х76х51

0,13

Модуль 4402.1

62х78х59

0,20

Модуль 4403

64х76х51

0,11

Модуль питания датчиков 4613

309x140x39

1,50

Модуль питания 4615

309x140x39

1,60

Модуль питания 4619

135х131х30

0,90

Модуль GDM

51x129x195

0,40

Модуль ГР 3239

144х43х340

2,50

Медиаконвертер 4570

30х128х131

0,30

Виброанализатор 8710

68х146х24

0,31

Блок ПАЗ 2002

483х177х364

10,00

Контроллер полевой сети 2979

100х149х29

0,5

Контроллер полевой сети 2983

131х31х165

0,5

Контроллер беспроводной сети 2980

140х39х109

0,4

Наименование составной части

Степень защиты

ВИП AB-311FRU

IP67

ВИП AB-311FRО

ВИП AB-320FRM

ВИП АВ-SHFR

ВИП AB-321FK

ВИП AX-3165

Датчик вибрации 5128

Датчик вибрации 5131

Датчик вибрации 5134

Датчик вибрации 5136

Датчик вибрации 5150

Датчик вибрации 5160

Датчик АЭ 5703

Датчик перемещения 5007

Датчик перемещения 5007.2

Таходатчик индукционный ТДИ-1

Датчик оборотов 5607

Датчик 5705

Модуль беспроводной связи 4528

IP65

Наименование составной части

Степень защиты

Трансформаторный преобразователь тока ТПТ-1-1А/0.1 V

IP54

Трансформаторный преобразователь тока ТПТ-1-5А/0.1 V

Датчик давления 412 ДИ

Датчик давления 5402

Фотодатчик ФД-2

Имитатор датчика АЭ 8113

Виброанализатор 8710

Датчик «КОКОС»

Датчик перемещения 5002

Медиаконвертер 4570

IP40

Модуль ГР 3239

Датчик 5902

IP20

Адаптер MP

Адаптер 4803

Датчик тока 5307

Датчик тока 5308

Преобразователь 4503

Преобразователь 4503.21

Преобразователь 4517

Преобразователь 4523

Преобразователь 4529

Модуль 3333.1

Модуль 3333.2

Модуль PIM 4443

Модуль PIM 4455

Модуль PIM 4440.3

Модуль 4402

Модуль 4402.1

Модуль 4403

Модуль GDM

Модуль питания датчиков 4613

Модуль питания 4615

Модуль питания 4619

Датчик тока 5304

Трансформатор тока разъемный ХН-32

Блок ПАЗ 2002

Контроллер полевой сети 2979

Контроллер полевой сети 2983

Контроллер беспроводной сети 2980

Наименование оборудования

Маркировка взрывозащиты

ВИП AB-311FRU

РО Ex ia I Ma / 0Ex ia IIC T6 Ga

ВИП AB-311FRO

ВИП AB-320FRM

ВИП AB-321FK

ВИП AX-3165

Наименование оборудования

Маркировка взрывозащиты

ВИП AB-330

1Ex ia IIC T6 Gb

ВИП AB-311FR

0Ex ia IIC T6 Ga

Датчик вибрации 5128

Датчик вибрации 5129

Датчик вибрации 5131

0Ex ia IIC T6 Ga

Датчик вибрации 5136

Имитатор датчика АЭ 8113

Датчик перемещения 5007

0Ex ia IIC T6 Ga,

0Ex ia IIC T6...T4 Ga Х

Датчик «КОКОС»

0Ex ia IIC T6 Ga,

0Ex ia IIC T4 Ga

Таходатчик индукционный ТДИ-1

Датчик вибрации 5150

Датчик вибрации 5160

0Ex ia IIC T6...T2 Ga Х

Адаптер MP

0Ex ia IIC T5 Ga,

0Ex ia IIC T4 Ga

Датчик вибрации 5134

0Ex ia IIC T4 Ga

Датчик оборотов 5607

Датчик перемещения 5007.2

Датчик перемещения 5002

Датчик давления 5402

Датчик 5705

Датчик давления 412 ДИ

0Ex ia IIC T6 Ga,

1Ex ia IIC T4 Gb

Датчик АЭ 5703

0Ex ia IIC T6 Ga,

1Ex ib IIC T4 Gb

Преобразователь 4517

0Ex ia IIC T5 Ga,

1Ex ia IIC T4 Gb

Фотодатчик ФД-2

0Ex ia IIC T5 Ga

Адаптер 4803

Преобразователь 4503

Модуль PIM 4443

Модуль 4402

Модуль 4403

Модуль PIM 4455

РО Ex ia I Ma / 0Ex ia IIC T5 Ga, 1Ex ib [ia Ga] IIC T4 Gb

Блок усилителей 4108

1Ex ia IIC T6 Gb

Преобразователь 4523

1Ex ia IIC T4 Gb

Преобразователь 4503.21

Модуль 4402.1

1Ex ia IIC T4 Gb, 1Ex ia [ia Ga] IIC T4 Gb

Преобразователь 4529

1Ex ia [ia Ga] IIC T4 Gb

Модуль беспроводной связи 4528

Медиаконвертер 4570

0Ex ia op is IIC T5 Ga

Модуль 3333.1

0Ex ia IIC T4 Ga

Виброанализатор 8710

0Ex ia IIC T3 Ga,

1Ex ia IIC T3 Gb

Модуль GDM

[Ex ia Ma] I / [Ex ia Ga] IIC

Наименование оборудования

Маркировка взрывозащиты

Трансформаторные преобразователи тока ТПТ-1-1А/0.1 V

[Ex ia Ga] ПС

Трансформаторные преобразователи тока ТПТ-1-5А/0.1 V

Модуль ГР 3239

Блок ПАЗ 2002

(модуль реле монитора 3252.1, 3252.2, 3252.3)

Наименование

Обозначение

Количество

1 Оборудование системы КОМПАКС®

1.1 Взрывозащищенные оборудование системы КОМПАКС®

ВИП AB-311FRU

КОБМ.433642.001-20

По согласованию с заказчиком

ВИП AB-311 ГКО

КОБМ.433642.001-15

ВИП AB-320FRM

КОБМ.433642.002-20

ВИП АВ-311ИП

КОБМ.433642.001-50

ВИП AB-321FK

КОБМ.433642.003

ВИП АВ-330

КОБМ.433642.038

ВИП АК-3165

КОБМ.433642.015

Датчик вибрации 5128

КОБМ.433642.028

Датчик вибрации 5129

КОБМ.433642.029

Датчик вибрации 5131

КОБМ.433642.031

Датчик вибрации 5134

КОБМ.433642.054

КОВМ.433642.061*

Датчик вибрации 5136

КОБМ.433642.036

Датчик вибрации 5150

КОБМ.433642.053

КОВМ.433642.062*

Датчик вибрации 5160

КОВМ.433642.060*

Трансформаторный преобразователь тока

ТПТ-1-1А/0.1 V

КОБМ.434724.001-02

Трансформаторный преобразователь тока

ТПТ-1-5А/0.1 V

КОБМ.434724.001

Датчик тока 5307

КОБМ.434724.007

Датчик тока 5308

КОБМ.434724.008

Датчик давления 412 ДИ

КОБМ.406233.001

Датчик давления 5402

КОБМ.406233.002

КОВМ.406233.011*

Фотодатчик ФД-2

КОБМ.468229.005

Таходатчик индукционный ТДИ-1

КОБМ.402142.002

Датчик оборотов 5607

КОБМ.402142.007

КОВМ.402142.010*

Датчик перемещения 5002

КОБМ.402115.002

Наименование

Обозначение

Количество

Датчик перемещения 5007

КОБМ.402169.007

По согласованию с заказчиком

КОВМ.402169.020*

Датчик перемещения 5007.2

КОБМ.402169.014

Датчик «КОКОС»

КОБМ.402115.001

Датчик АЭ 5703

КОБМ.433633.003

Датчик 5705

КОБМ.433633.005

Датчик 5902

КОБМ.434726.002

Адаптер MP

КОБМ.468151.009

Адаптер 4803

КОБМ.469133.003

Имитатор датчика АЭ 8113

КОБМ.469153.003

Блок усилителей 4108

КОБМ.468731.017

Преобразователь 4503

КОБМ.468353.003

Преобразователь 4503.21

КОБМ.468353.003-21

Преобразователь 4517

КОБМ.468151.017

Преобразователь 4523

КОБМ.468151.023

Преобразователь 4529

КОВМ.468151.029*

Модуль 3333.1

КОБМ.466256.001-03

Модуль 3333.2

КОВМ.466256.002

Модуль PIM 4443

КОБМ.468363.069

Модуль PIM 4455

КОБМ.468363.055

Модуль беспроводной связи 4528

КОВМ.464213.003*

Модуль 4402

КОБМ.468212.002

Модуль 4402.1

КОБМ.468212.005

КОBМ.468212.006*

Модуль 4403

КОБМ.468212.003

Модуль питания датчиков 4613

КОБМ.436614.013

Модуль питания 4615

КОБМ.436111.010

Модуль питания 4619

КОБМ.436614.019

Модуль GDM

КОБМ.468364.024

Модуль ГР 3239

КОБМ.468363.039

Контроллер полевой сети 2979

КОБМ.468364.069

Медиаконвертер 4570

КОБМ.468153.070

Виброанализатор 8710

КОБМ.468222.010

Блок ПАЗ 2002 (модуль реле монитора 3252.1)

КОБМ.468363.052-01

Блок ПАЗ 2002 (модуль реле монитора 3252.2)

КОБМ.468363.052-02

Блок ПАЗ 2002 (модуль реле монитора 3252.3)

КОБМ.468363.052-03

1.2 Оборудование системы КОМПАКС® общепромышленного исполнения

ВИП АВ-317-5

КОБМ.433642.032

По согласованию с заказчиком

Датчик тока 5304

КОБМ.411111.004

Трансформатор тока разъемный ХН-32

КОБМ.671221.001

Датчик оборотов 5605

КОБМ.402412.005

Адаптер ДПС 4205

КОБМ.468353.005

Модуль PIM 4440.3

КОБМ.468363.063

Контроллер полевой сети 2983

КОBМ.468364.083*

Контроллер беспроводной сети 2980

КОBМ.468364.080*

Контроллер диагностический*

—

Наименование

Обозначение

Количество

2 Комплекты

Кабельные линии связи**

—

Коробка ответвительная**

—

Коробка соединительная**

—

Кожух адаптера**

—

По согласованию с заказчиком

Кожух модуля**

—

Шкаф модульный**

—

Комплект датчикодержателей**

—

Комплект установочных изделий**

—

Комплект монтажных изделий**

—

3 Документация

Руководство по эксплуатации

КОБМ.421451.017 РЭ***

1 экз.

Формуляр

КОБМ.421451.017 ФО***

1 экз.

* Обозначение для заказа по международной маркировке.

** Тип определяются требованиями проекта по согласованию с заказчиком. *** Обозначение документа согласно обозначению исполнения системы.

Таблица 1 - Моди

шкации анализаторов

Модификация

Измеряемая величина и ее размерность

ШАХ-1

Массовая концентрация взвешенных веществ, мг/дм³

Мутность по формазину, ЕМФ

ШАХ-2

Цветность воды по ХКШ, градусы цветности

ШАХ-3

ХПК, мг/дм³

ШАХ-4

Массовая концентрация взвешенных веществ, мг/дм³

Мутность по формазину, ЕМФ

Цветность воды по ХКШ, градусы цветности

ШАХ-5

Массовая концентрация взвешенных веществ, мг/дм³

Мутность по формазину, ЕМФ

ХПК, мг/дм³

ШАХ-6

Массовая концентрация взвешенных веществ, мг/дм³

Мутность по формазину, ЕМФ

ХПК, мг/дм³

Идентификационные данные

Значение

Идентификационное наименование ПО

ШАХ

Номер версии (идентификационный номер) ПО

V23A^

Цифровой идентификатор ПО

-

¹⁾ «Х» относится к метрологически незначимой части ПО и принимает значения от 00 до 99.

Наименование характеристики

Значение

Диапазон измерений мутности, ЕМФ

от 0,2 до 200

Диапазон измерений массовой концентрации взвешенных веществ, мг/дм³

от 0,1 до 100

Диапазон измерений ХПК, мг/дм³

от 5 до 800

Диапазон измерений цветности по ХКШ, градусы цветности

от 10 до 140

Пределы допускаемой относительной погрешности измерений мутности, %, в поддиапазонах измерений:

от 0,2 до 20 ЕМФ включ.

св. 20 до 200 ЕМФ

± 25

± 20

Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, %, в поддиапазонах измерений:

от 0,1 до 10 мг/дм³ включ.

св. 10 до 100 мг/дм³

±25

±20

Пределы допускаемой относительной погрешности измерений цветности ХКШ, %, в поддиапазонах измерений:

от 10 до 50 градусов цветности включ.

св. 50 до 140 градусов цветности

± 25

± 10

Пределы допускаемой относительной погрешности измерений ХПК, %, в поддиапазонах измерений

от 5 до 50 мг/дм³ включ.

св. 50 до 800 мг/дм³

± 30

± 25

Примечание - Перечень метрологических характеристик для каждой модификации определяется в соответствии с таблицей 1.

Наименование характеристики

Значение

Диапазон измерений мутности, ЕМФ

от 0,2 до 400

Диапазон измерений массовой концентрации взвешенных веществ, мг/дм³

от 0,2 до 200

Диапазон измерений ХПК, мг/дм³

от 5 до 1000

Пределы допускаемой относительной погрешности измерений мутности, %, в поддиапазонах измерений:

от 0,2 до 2 ЕМФ включ.

св. 2 до 20 ЕМФ включ.

св. 20 до 400 ЕМФ

±30

±25

±20

Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, %, в поддиапазонах измерений:

от 0,2 до 2 мг/дм³ включ.

св. 2 до 20 мг/дм³ включ.

св. 20 до 200 мг/дм³

±30

±25

±20

Пределы допускаемой относительной погрешности измерений ХПК, %, в поддиапазонах измерений

от 5 до 50 мг/дм³ включ.

св. 50 до 1000 мг/дм³

±30

±25

Наименование характеристики

Значение

Время установления рабочего режима, мин, не более

30

Продолжительность однократного измерения, мин, не более

5

Габаритные размеры, мм, не более:

- длина

600

- высота

250

- ширина

600

Масса, кг, не более

20

Параметры электрического питания:

- напряжение переменного тока, В

от 207 до 253

- частота переменного тока, Гц

50/60

Потребляемая мощность, В^А, не более

50

Условия эксплуатации:

- температура окружающей среды, °С

от +5 до +40

- относительная влажность, %, не более

80

Температура анализируемой пробы, °С

от 1 до 50

Наименование характеристики

Значение

Средний срок службы, лет

5

Наработка на отказ, ч

25000

Наименование

Обозначение

Количество

1 Анализатор воды автоматический поточный

ШАХ

1 шт.

2 Гидрозатвор

-

1 шт.

3 Руководство по эксплуатации

633.00.00.00.01РЭ

1 экз.

4 Паспорт

633.00.00.00.01ПС

1 экз.

5 Комплект для градуировки

-

1 шт.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MAGMETER/ SIVZ-ER

Номер версии (идентификационный номер) ПО

F3000 v 1.26b / 41.71.хх.хх

Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.

Наименование параметра

Значение для класса

А

В

С

Диаметр условного прохода (Ду)

от 5 до 1600

от 5 до 1600

от 5 до 1000

Динамический диапазон

1:250

1:125

1:62,5

Пределы допускаемой приведённой (к переходному расходу) погрешности измерений объёмного расхода в диапазонах расходов Qmin < Q < Qt , %:

• - проливным методом (5о)

• - имитационным методом

±1' Qt/Qизм

6о + 0,5

±0,5'О^изм

6о + 0,5

±0,25 • Qt/Qизм

6о + 0,5

Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма в диапазонах расходов Qt < Q < Qmax, %:

• - проливным методом

• - имитационным методом

±1

±1,2

-н

±0,25

±0,75

Диапазон измерений частотного выхода, Г ц

от 0,1 до 2000

Пределы допускаемой дополнительной относительной погрешности преобразования значения объёмного расхода по частотному выходу, %

±0,05

Диапазон преобразования силы тока, мА

от 4 до 24

Пределы допускаемой дополнительной приведённой (к диапазону преобразования силы тока) погрешности преобразования значения объёмного расхода по токовому выходу, %

±0,5

Диапазон измерений силы тока, мА

от 4 до 20

Пределы допускаемой приведённой (к диапазону измерений силы тока) погрешности измерений силы тока, %

±0,5

Диапазон измерений значений сопротивления, соответствующих температуре, Ом

от 60 до 200

Пределы допускаемой абсолютной погрешности измерений при преобразовании сопротивления в значение температуры, °С

±0,2

Примечание: Qmin - минимальный расход, Qt - переходный расход, Qmax - перегрузочный расход, ^^изм - измеренный расход.

Ду, мм

Qmin, м³/ч

Qt, м³/ч

Qном, м³/ч

Qmax, м³/ч

5

0,003

0,010

0,706

0,883

6

0,005

0,015

1,017

1,272

10

0,014

0,042

2,827

3,534

15

0,031

0,095

6,361

7,952

20

0,056

0,169

11,309

14,137

25

0,088

0,265

17,671

22,089

32

0,144

0,434

28,952

36,191

40

0,226

0,678

45,238

56,548

50

0,353

1,060

70,685

88,357

65

0,597

1,791

119,459

149,323

70

0,692

2,078

138,544

173,180

80

0,904

2,714

180,955

226,194

100

1,414

4,241

282,743

353,429

125

2,209

6,627

441,786

552,233

150

3,181

9,543

636,173

795,216

200

5,655

16,965

1130,973

1413,717

250

8,836

26,507

1767,146

2208,932

300

12,720

38,170

2544,690

3180,860

400

22,620

67,860

4523,890

5654,870

500

35,340

106,030

7068,580

8835,730

600

50,890

152,680

10178,760

12723,450

800

90,480

271,430

18095,570

22619,470

1000

141,400

424,100

28274,300

35342,900

1200

203,600

610,700

40715,000

50893,800

1600

361,900

1085,700

72382,300

90477,900

Примечание: Qmin - минимальный расход, Qt - переходный расход, Qном - номинальный расход, Qmax - перегрузочный расход.

Ду, мм

Qmin, м³/ч

Qt, м³/ч

Qном, м³/ч

Qmax, м³/ч

5

0,007

0,0212

0,706

0,883

6

0,010

0,030

1,017

1,272

10

0,028

0,084

2,827

3,534

15

0,063

0,190

6,361

7,952

20

0,113

0,339

11,309

14,137

25

0,176

0,530

17,671

22,089

32

0,289

0,868

28,952

36,191

40

0,452

1,357

45,238

56,548

50

0,706

2,120

70,685

88,357

65

1,194

3,583

119,459

149,323

70

1,385

4,156

138,544

173,180

80

1,809

5,428

180,955

226,194

100

2,827

8,482

282,743

353,429

125

4,418

13,254

441,786

552,233

150

6,362

19,085

636,173

795,216

200

11,310

33,929

1130,973

1413,717

250

17,671

53,014

1767,146

2208,932

Ду, мм

Qmin, м³/ч

Qt, м³/ч

Qном, м³/ч

Qmax, м³/ч

300

25,450

76,340

2544,690

3180,860

400

45,240

135,720

4523,890

5654,870

500

70,690

212,060

7068,580

8835,730

600

101,790

305,360

10178,760

12723,450

800

180,960

542,870

18095,570

22619,470

1000

282,700

848,200

28274,300

35342,900

1200

407,200

1221,500

40715,000

50893,800

1600

723,800

2171,500

72382,300

90477,900

Примечание: Qmin - минимальный расход, Qt - переходный расход, Q^ - номинальный расход, Qmax - перегрузочный расход.

Ду, мм

Qmin, м³/ч

Qt, м³/ч

Qном, м³/ч

Qmax, м³/ч

5

0,014

0,042

0,706

0,883

6

0,020

0,061

1,017

1,272

10

0,057

0,171

2,827

3,534

15

0,128

0,384

6,361

7,952

20

0,228

0,684

11,309

14,137

25

0,356

1,068

17,671

22,089

32

0,583

1,751

28,952

36,191

40

0,912

2,736

45,238

56,548

50

1,425

4,275

70,685

88,357

65

2,408

7,225

119,459

149,323

70

2,793

8,379

138,544

173,180

80

3,648

10,944

180,955

226,194

100

5,700

17,101

282,743

353,429

125

8,907

26,721

441,786

552,233

150

12,826

38,478

636,173

795,216

200

22,802

68,406

1130,973

1413,717

250

35,628

106,884

1767,146

2208,932

300

51,300

153,910

2544,690

3180,860

400

91,210

273,620

4523,890

5654,870

500

142,510

427,540

7068,580

8835,730

600

205,220

615,650

10178,760

12723,450

800

364,830

1094,490

18095,570

22619,470

1000

570,000

1710,100

28274,300

35342,900

Примечание: Qmin - минимальный расход, Qt - переходный расход, Qном - номинальный расход, Qmax - перегрузочный расход.

Наименование параметра

Значение

Минимальная электропроводность жидкости, мкСм/см

5

Напряжение питания переменного тока частотой 50 Гц, В

от 110 до 250

Напряжение питания постоянного тока, В

от 18 до 36

Потребляемая мощность, Вт, не более

10

Давление измеряемой среды, МПа, не более

4

Диапазон температур измеряемой среды, °С

от -40 до +150

Наименование параметра

Значение

Условия эксплуатации:

• - температура окружающей среды вторичного преобразователя расхода (конвертера), °С

• - температура окружающей среды первичного преобразователя расхода (сенсора), °С

• - относительная влажность для конвертера при t = 35 °С, %

от -20 до +50

от -40 до +80 до 80, без конденсации влаги

- относительная влажность для сенсора при t = 35 °С, %

до 95, без конденсации влаги

- атмосферное давление, кПа

от 84,0 до 106,7

Наименование параметра

Значение

Средняя наработка на отказ, ч

75000

Наименование

Обозначение

Количество

Расходомер электромагнитный

ГПП-СИ 12

1 шт.

Руководство по эксплуатации*

26.51.52-104-73011750-2023 РЭ

1 экз.

Паспорт

26.51.52-104-73011750-2023 ПС

1 экз.

Монтажный комплект

-

по заказу

Соединительный кабель (при раздельном исполнении, по запросу с указанием длины)

-

1 шт.

*Примечание - Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки.

Т - обозначение серии

Модуль Т

X

1XX

ХХХХХ

Функциональное назначение:

А - модуль аналогового ввода, вывода или ввода/вывода, модуль для измерений сигналов термопар и термосопротивлений;

C - модуль процессорный;

D - модуль дискретного ввода, вывода, ввода/вывода;

P - модуль питания;

N - модуль коммуникационный;

R - модуль расширения.

Порядковый номер разработки

Коды вариантов исполнения модуля:

Цифра - количество измерительных каналов; I - входных сигналов;

O - выходных сигналов;

DC - постоянный ток измеряемого сигнала.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ai08 (для модулей TA 112 8)

ai16 (для модулей TA 112 16)

A8IO (для модулей TA 113)

A8O (для модулей TA 114 8)

A24In (для модулей TA 115)

ai08 (для модулей TA 116 8)

ai16 (для модулей ТА 116 16)

AI4 (для модулей ТА 121 4)

AI2 (для модулей ТА 121 2)

HART8 (для модулей TA 117 8)

HART4 (для модулей TA 117 4)

Номер версии (идентификационный номер) ПО

не ниже 0.0.2.0 (для модулей TA 112)

не ниже 0.0.1.0 (для модулей TA 115)

не ниже 0.0.1.0 (для модулей TA 116)

не ниже 1.0.0.4 (для модулей TA 117)

не ниже 0.0.1.0 (для модулей TA 121)

не ниже 0.0.1.3 (для модулей TA 114)

не ниже 0.0.1.3 (для модулей TA 113)

Цифровой идентификатор ПО

-

Наименование модуля

Пределы допускаемой приведенной¹) погрешности измерений напряжения постоянного тока, %

Основная погрешность, %

Дополнительная погрешность²), %/°С

ТА 113

±0,05

-

ТА 112, ТА 116

±0,1

±0,002

ТА 121, ТА 115

±0,004

Наименование модуля

Пределы допускаемой приведенной^{1 2} погрешности измерений постоянного тока, %

Основная погрешность, %

Дополнительная погрешность²-*, %/°С

ТА 113

±0,05

-

ТА 112, ТА 116, ТА117

±0,1

±0,002

ТА 121, ТА 115

±0,004

Наименование модуля

Коэффициент подавления помехи общего вида, дБ, не менее

ТА 115

92

ТА 121, ТА 112, ТА 113

90

ТА 116

65

Тип модуля

Диапазон формирования напряжения постоянного тока

Пределы допускаемой приведенной¹* погрешности формирования напряжения постоянного тока, %

Основная погрешность, %

Дополнительная

погрешность²*, %/°С

ТА 113

от -10 до +10 В

±0,1

±0,001

ТА 114

±0,004

Тип модуля

Диапазон формирования постоянного тока

Пределы допускаемой приведенной¹* погрешности формирования постоянного тока, %

Основная погрешность, %

Дополнительная

погрешность²*, %/°С

ТА 113

от 0 до 20 мА

±0,1

±0,001

ТА 114

±0,002

Характеристика термопреобразователя

Диапазон преобразования, °С

Пределы допускаемой абсолютной погрешности измерений, °С

ТХК (L)

от 0 до +800

±1,5

ТХА (K)

от -200 до +900

±2

ТХКн (Е)

от -250 до -100

±6

от -100 до +1000

±3

ТПП10 (S)

от 0 до +1700

±2,5

ТНН (N)

от - 250 до 0

±4

от 0 до +1000

±1,5

ТПР (B)

от +250 до +700

±5

от +700 до +1800

±2

ТЖК (J)

от -200 до +600

±1

ТВР (A-1)

от 0 до +2500

±2,5

ТПП13 (R)

от 0 до +1600

±2,5

Тип и обозначение термопреобразователя сопротивления

а, 1/°С

Rо, Ом

Условное обозначение НСХ

Диапазон температуры, °С

Пределы допускаемой абсолютной погрешности измерений, °С

Медный М

0,00428

50

50М

от -50 до + 150

±1,0

100

100М

±0,8

500

500М

±0,8

Платиновый П

0,00391

50

50П

от -50 до + 500

±2,75

100

100П

±2,2

500

500П

±2,2

1000

1000П

±2,2

Платиновый Pt

0,00385

50

Pt50

от -50 до + 500

±2,75

100

Pt100

±2,2

Никелевый Н

0,00617

100

100Н

от -50 до + 150

±0,8

500

500Н

1000

1000Н

Примечания:

• 1 Подключение термопреобразователей должно проводиться по трехпроводной схеме;

• 2 Максимально допустимое сопротивление каждого проводника линии связи - 30 Ом

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, В:

• - I (для модулей ТА 113, ТА 115, ТА 121)

• - II (для модулей ТА 112, ТА 116)

от - 10,0 до + 10,0

от 0 до + 10,0

Диапазоны измерений силы постоянного тока, мА:

• - I (для модулей ТА 115, ТА 117, ТА 121)

• - II (для модулей ТА 117, ТА 121)

• - III (для модулей ТА 113, ТА 115, ТА 117, ТА 121)

• - IV (для модулей ТА 112, ТА 116, ТА 117)

• - V (для модулей ТА 116, ТА 117)

• - VI (для модулей ТА 117)

от - 5,0 до + 5,0

от - 10,0 до + 10,0 от - 20,0 до + 20,0 от 0 до + 20,0 от +4,0 до + 20,0 от 0 до +5 ,0

Диапазон формирования выходного сигнала напряжения постоянного тока для модулей ТА 113, ТА 114, В

от - 10 до + 10

Диапазон формирования выходного сигнала силы постоянного тока для модулей ТА 113, ТА 114, мА

от 0 до 20

Наименование характеристики

Значение

Параметры электрического питания: - напряжение переменного тока, В

230

- напряжение постоянного тока, В

с допустимым отклонением от 90 до 264 В

- частота переменного тока, Гц

от 127 до 370

50±1

- напряжение постоянного тока, В

24±4

Потребляемая мощность, В-А, не более:

- с количеством модулей не более трех, при питании от сети

50

постоянного (переменного) тока

- с количеством модулей не более шести, при питании от сети постоянного (переменного) тока

90

- с количеством модулей не более десяти, при питании от сети постоянного (переменного) тока

100

Значение допустимой перегрузки по входам, %, не менее, от верхнего (нижнего) предела измерения:

- для модулей ТА 121, ТА 112, ТА 115, ТА 116, ТА 117

50

- для модулей ТА 113

300

Рабочие условия эксплуатации контроллеров:

- диапазон температуры окружающего воздуха, °С

от - 25 до + 60

- относительная влажность воздуха при температуре +40 °С, %

от 5 до 95

- атмосферное давление, кПа

от 70 до 106,7

Среднее время наработки на отказ, ч, не менее

90 000

Среднее время восстановления, ч, не более

0,5

Наименование

Обозначение

Количество, шт.

Контроллер программируемый

ЭЛСИ-МКС

1¹⁾

Комплект эксплуатационных документов, в том числе:

1 комплект

Руководство по эксплуатации

ПСЕА.421243.111РЭ

2)

Формуляр

ПСЕА.421243.111ФО

1 экз.

Краткая инструкция по монтажу и подключению

ПСЕА.421243.111ИН

1 экз.

Руководство по применению

ПСЕА.19162 ХХ 31 01-ХХ

2)

Комплект ЗИП

ПСЕА.426433.3ХХ

1 комплект

Упаковка

ПСЕА.323229.036

1комплект

Сертификат (декларация) о соответствии

-

2)

Копия сертификата об утверждении типа средств измерений

-

2)

Методика поверки

-

2)

Сервисное ПО на электронном носителе

-

1 экз.

Примечания

• 1) Исполнение согласно заказу;

• 2) Поставляется на электронном носителе, доступно на сайте компании. В печатном виде поставляется по отдельному заказу;

• 3) Включая кабельные части разъемов и перемычки.

Наименование

ПО

Идентификационное наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Калибратор портативного исполнения (модификация LCD) и калибратор кейсо-вого исполнения

16_0101_200_00

1

3ED68029

CRC32

Калибратор портативного исполнения (модификация TFT)

16_0101_40О_О0

не ниже v.2.0.1.1

-

-

Диапазоны измерений давления

Формы выражения погрешности

Пределы допускаемой основно]

от кода пог

й погрешности в зависимости решности

D

E

F

G

от 0 % до 30 % ВПИ включительно

Y

±0,012 % ВПИ

±0,015 % ВПИ

±0,018 % ВПИ

±0,03 % ВПИ

от 30 % до 100 % ВПИ

6

±0,04 % ИВ

±0,05 % ИВ

±0,06 % ИВ

±0,1 % ИВ

Примечания

• 1 Основная погрешность измерений давления при (20±2) °С включает нелинейность, гистерезис и повторяемость.

• 2 ВПИ - верхний предел измерений встроенного модуля давления.

• 3 ИВ - значение измеряемой величины.

• 4 y - пределы допускаемой приведенной к ВПИ основной погрешности.

• 5 6 - пределы допускаемой относительной основной погрешности.

• 6 Для модуля давления с диапазоном измерений от минус 100 до плюс 160 кПа (код модуля «D160K» или «1» в зависимости от модификации) приведённая погрешность распространяется только на диапазон от минус 30 % ВПИ до плюс 30 % ВПИ (от минус 48 до плюс 48 кПа). В остальном диапазоне нормируется предел допускаемой относительной погрешности.

Код погрешности

Наименование

Пределы допускаемой основной абсолютной погрешности (Л)

1

в режиме измерений

сила постоянного тока, мА

±(0,0075 % ИВ+0,0005 мА)*

напряжение постоянного тока, В

от 0 до 5

±(0,02 % ИВ+0,0001 В)

от 0 до 50

±(0,04 % ИВ+0,002 В)

в режиме воспроизведения

сила постоянного тока, мА

±(0,02 % ИВ+0,001 мА)

2

в режиме измерений

сила постоянного тока, мА

±(0,015 % ИВ+0,001 мА)*

напряжение постоянного тока, В

от 0 до 5

±(0,02 % ИВ+0,0002 В)

от 0 до 50

±(0,04 % ИВ+0,002 В)

в режиме воспроизведения

сила постоянного тока, мА

±(0,02 % ИВ+0,001 мА)

Примечания:

• 1 ИВ - значение измеряемой (воспроизводимой) величины.

• 2 В режиме воспроизведения силы постоянного тока допускается подключать калибраторы по схеме питания от собственного источника тока или по схеме включения в токовую петлю с внешним блоком питания.

• 3 Калибратор имеет 6 десятичных разрядов индикации.

* пределы допускаемой основной абсолютной погрешности в диапазоне температур от плюс 10 °С до плюс 35 °С.

Код модуля давления

Предельнодопустимое давление,

МПа

Диапазоны измерений, МПа

Калибратор портативного исполнения (модификация

LCD)

Калибратор кейсового исполнения

Калибратор портативного исполнения (модификация TFT)

Встроенные модули давления-разряжения

D160K

D160K

1

0,22

от -0,1 до +0,16

D1M

D1M

2

1,4

от -0,1 до +1,0

-

D2,5M

-

3,5

от -0,1 до +2,5

Встроенные модули абсолютного давления

А250К

А250К

3

0,3

от 0 до 0,25

А1М

А1М

4

1,4

от 0 до 1,0

-

А2,5М

-

3,5

от 0 до 2,5

Примечание

Метрологические и технические характеристики внешних модулей давления эталонных Метран-518 при работе в комплекте с Метран-520 в соответствии с описанием типа на модули давления эталонные Метран-518.

Наименование характеристик

Портативное исполнение

Кейсовое исполнение

Диапазон измерений и воспроизведения силы постоянного тока, мА

от 0 до 22

Диапазоны измерений напряжения постоянного тока, В

от 0 до 5; от 0 до 50

Пределы допускаемой дополнительной погрешности вызванной изменением температуры окружающего воздуха от минус 10 °С до плюс 50 °С на каждые 10 °С от температуры плюс 20 °С:

• - в режиме измерений давления (кроме диапазона температуры окружающей среды (20±2) °С), %;

• - в режимах измерений напряжения постоянного тока и воспроизведения силы постоянного тока,

мА (В)

±0,5-3; ±0,5-у ^п

±0,5-А

Пределы допускаемой дополнительной погрешности в режиме измерений силы постоянного тока в диапазоне температур от минус 10 °С до плюс 10 °С и от плюс 35 °С до плюс 50 °С на каждые 10 °С, мА

±0,5-А

Рабочие диапазоны встроенного источника создания давления, МПа:

D160K, А250К

D1MA, А1М

D2,5M, А2,5М

-

от -0,08 до +0,16; от -0,08 до +1;

от -0,08 до +2,5

Нормальные условия измерений:

• - температура окружающей среды, °С

• - атмосферное давление, кПа

• - относительная влажность, %, не более

от +18 до +22

от 84 до 106 80

Примечание:

¹⁾ Пределы допускаемой дополнительной погрешности зависят от диапазона измерения давления:

±0,5^3 для диапазона измерения давления от 0 % до 30 % ВПИ (включительно);

±0,5-у для диапазона измерения давления от 30 % до 100 % ВПИ.

Наименование характеристик

Портативное исполнение

Кейсовое исполнение

1

2

3

Степень защиты от воды и пыли

IP54

Масса калибраторов без внешних источников и модулей

давления, кг, не более:

калибратор без встроенного модуля давления

1,1

-

калибратор со встроенным модулем давления

1,4

-

калибратор со встроенными модулем и источником создания

2 0

4 5

давления

блок питания

0,3

0,4

присоединительные элементы

0,4

0,4

Габаритные размеры калибратора

210^х125^х75

280x250x120

(длина ^х ширина ^х высота), мм, не более

Условия эксплуатации:

температура окружающего воздуха, °С

от -10 до +50

атмосферное давление, кПа

от 84 до 106

относительная влажность воздуха при температуре 35 °С, %

до 80

Наименование характеристики

Значение

Средний срок службы, лет

8

Средняя наработка на отказ, ч

8000

Наименование

Обозначение

Кол-во

Примечание

Калибратор давления Метран-520

16.0101.200.00

_*

* 1 шт. при заказе портативного исполнения, модификация LCD

16.0101.300.00

_*

* 1 шт. при заказе кейсового исполнения

16.0101.400.00

_*

* 1 шт. при заказе портативного исполнения, модификация TFT'

Комплект электрических кабелей для подключения

-

1

-

Калибратор давления Метран-520 Руководство по эксплуатации

16.0101.000.00 РЭ

_*

* 1 шт. при заказе портативного исполнения, модификация LCD или кейсового исполнения

Калибратор давления Метран-520 Руководство по эксплуатации

16.0101.000.00-01 РЭ

_*

* 1 шт. при заказе портативного исполнения, модификация TFT

Калибратор давления Метран-520 Паспорт

16.0101.000.00 ПС

_*
